HK 654250 FB - Nie sklasyfikowane AEG - Bezpłatna instrukcja obsługi

Marka	AEG
Model	HK 654250 FB
Typ produktu	Płyta indukcyjna do zabudowy
Liczba pól grzejnych	4
Średnice pól grzejnych	Lewe przednie: 21,0 cm; Lewe tylne: 18,0 cm; Prawe przednie: 14,5 cm; Prawe tylne: 17,0 x 26,5 cm
Moc całkowita	7,4 kW
Napięcie zasilania	220-240 V, 50-60 Hz
Funkcja Power	Tak, dla każdego pola grzejnego, maksymalny czas 4-10 min
Automatyczne podgrzewanie	Tak (funkcja R)
Zegar	Wyłącznik czasowy, minutnik, timer
STOP+GO	Tak
Blokada uruchomienia	Tak
Blokada panelu	Tak (przypadkowa zmiana ustawień)
Wskaźnik ciepła resztkowego	OptiHeat Control (3-stopniowy)
Samoczynne wyłączenie	Tak, po określonym czasie w zależności od mocy

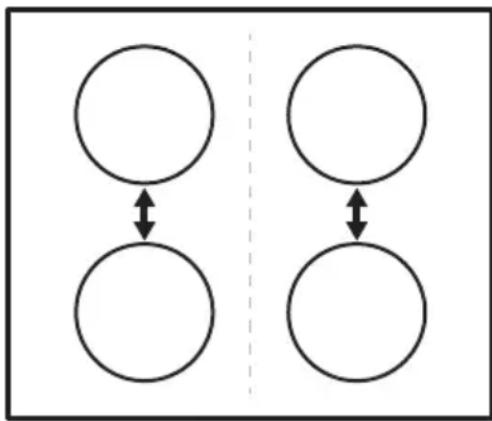

Zarządzanie energią	Tak, maksymalne obciążenie fazy 3700 W
Materiał płyty	Szkło ceramiczne
Czyszczenie	Specjalny skrobak do szkła, delikatne detergenty, unikać parowych środków czyszczących
Bezpieczeństwo dzieci	Blokada uruchomienia, od 8 lat pod nadzorem
Kraj produkcji	Niemcy
Gwarancja	Zgodnie z warunkami producenta

Często zadawane pytania - HK 654250 FB AEG

Jak włączyć płytę grzejną AEG HK 654250 FB?

Aby włączyć płytę, dotknij przycisku WŁ./WYŁ. (1) na panelu sterowania przez około 1 sekundę. Następnie możesz ustawić moc grzania, dotykając paska regulacji.

Co oznacza symbol <b>F</b> na wyświetlaczu?

Symbol F oznacza, że na polu grzejnym umieszczono nieodpowiednie naczynie, zbyt małe naczynie lub nie umieszczono żadnego naczynia. Sprawdź, czy naczynie nadaje się do indukcji i ma odpowiednią średnicę.

Jak używać funkcji <b>Power</b>?

Funkcja Power zapewnia dodatkową moc dla wybranego pola grzejnego. Aby ją włączyć, dotknij przycisku P (9) – na wyświetlaczu pojawi się symbol P. Funkcja działa przez ograniczony czas (4-10 minut w zależności od pola), po czym automatycznie przełącza na maksymalną moc.

Jak zablokować panel sterowania podczas gotowania?

Aby zablokować panel, dotknij przycisku Blokada (2) – na wyświetlaczu pojawi się symbol L. Panel zostanie zablokowany na 4 sekundy, a następnie można zmieniać ustawienia tylko po odblokowaniu. Wyłączenie płyty usuwa blokadę.

Dlaczego płyta grzejna wyłącza się samoczynnie?

Płyta wyłącza się automatycznie z kilku powodów: gdy wszystkie pola są wyłączone, po włączeniu nie ustawiono mocy w ciągu 10 sekund, gdy panel jest zabrudzony lub zakryty, gdy płyta się przegrzeje lub gdy użyto nieodpowiedniego naczynia. To funkcja bezpieczeństwa.

Jak czyścić płytę indukcyjną AEG?

Do czyszczenia używaj wilgotnej szmatki z delikatnym detergentem. Unikaj środków ściernych, gąbek szorujących i wody pod ciśnieniem. Do usunięcia przypalonych resztek użyj specjalnego skrobaka do szkła. Usuwaj natychmiast cukier i plastik, gdy płyta jest jeszcze gorąca.

Co zrobić, gdy wyświetla się kod błędu <b>E4</b>?

Kod E4 oznacza, że zawartość naczynia wygotowała się i zadziałało zabezpieczenie przed przegrzaniem. Wyłącz płytę, odczekaj, aż ostygnie, a następnie usuń naczynie i włącz ponownie. Jeśli błąd się powtarza, skontaktuj się z serwisem.

Jakie naczynia nadają się do płyty indukcyjnej?

Naczynia odpowiednie do indukcji to te wykonane z żeliwa, stali, stali emaliowanej lub stali nierdzewnej z wielowarstwowym dnem. Naczynia aluminiowe, miedziane, szklane i ceramiczne nie są odpowiednie. Sprawdź, czy magnes przywiera do dna naczynia.

Jak włączyć funkcję <b>STOP+GO</b>?

Funkcja STOP+GO zmniejsza moc wszystkich włączonych pól do najniższego poziomu. Aby włączyć, dotknij przycisku STOP+GO (3) – pojawi się symbol u. Aby wyłączyć, dotknij ponownie – powróci poprzednie ustawienie mocy.

Jak ustawić timer wyłączający pole grzejne?

Wybierz pole grzejne, dotykając kilkakrotnie przycisku wyboru pola (7). Następnie dotknij przycisku zegara (6) i ustaw żądany czas za pomocą +/-, maksymalnie 99 minut. Gdy czas minie, pole wyłączy się i rozlegnie się sygnał dźwiękowy.

INSTRUKCJA OBSŁUGI HK 654250 FB AEG

Dziękujemy za wybór tego produktu AEG. Zaprojektowaliśmy go z myślą o wieloletniej bezawaryjnej pracy i wyposażłyśmy w innowacyjne rozwiązania techniczne ułatwiające życie – nie wszystkie te funkcje można znaleźć w zwykłych urządzeniach. Prosimy o poświęcenie kilku minut na zapoznanie się z niniejszą dokumentacją w celu zapewnienia najlepszego wykorzystania urządzenia.

Zapraszamy na naszą witrynę internetową, aby:

Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu:

www.aeg.com

Zarejestrować swój produkt i uprościć jego obsługę serwisową:

www.registeraeg.com

Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia:

www.aeg.com/shop

OBSŁUGA KLIENTA

Zalecamy stosowanie oryginalnych części zamiennych.

Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: model, numer produktu, numer seryjny.

Stosowne informacje można znaleźć na tabliczce znamionowej.

Ostrzeżenie / Przestroga – Informacje dotyczące bezpieczeństwa

Ogólne informacje i wskazówki

Informacje dotyczące środowiska naturalnego

Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejjszego powiadomienia.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada za uszkodzenia i obrażenia ciała spowodowane nieprawidłową instalacją i eksploatacją. Należy zachować instrukcję wraz z urządzeniem do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.
• Nie należy pozwalać, aby dzieci bawiły się urządzeniem.
• Wszystkie opakowania należy przechowywać poza zasięgiem dzieci.
• Dzieci i zwierzęta nie powinny zbliżać się do pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mocno się nagrzewają.
• Jeśli urządzenie jest wyposażone w blokadę uruchomienia, zaleca się, aby ją włączyć.
• Czyszczeniem i konserwacją nie mogą zajmować się dzieci bez nadzoru dorosłych.
• Dzieci poniżej 3 roku życia nie powinny znajdować się w pobliżu urządzenia, jeśli nie są pod stałym nadzorem.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie oraz jego nieosłonięte elementy nagrzewają się podczas pracy do wysokiej temperatury. Nie dotykać elementów grzejnych.
• Nie sterować urządzeniem zewnętrznym zegarem ani niezależnym układem zdalnego sterowania.
• Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.
• Nie gasić pożaru wodą – należy wyłączyć urządzenie, a następnie przykryć płomień pokrywą lub kocem gaśniczym.
• Nie przechowywać żadnych przedmiotów na powierzchni gotowania.
• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, takich jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.
• Nie czyścić urządzenia za pomocą myjek parowych.
• Po zakończeniu używania płyty należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.
• Jeśli na powierzchni szkła ceramicznego / powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć zagrożenia porażeniem prądem elektrycznym.
• Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba.

2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE!

Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.
• Nie instalować ani nie używać uszkodzonego urządzenia.
• Postępować zgodnie z instrukcją instalacji załączoną do urządzenia.

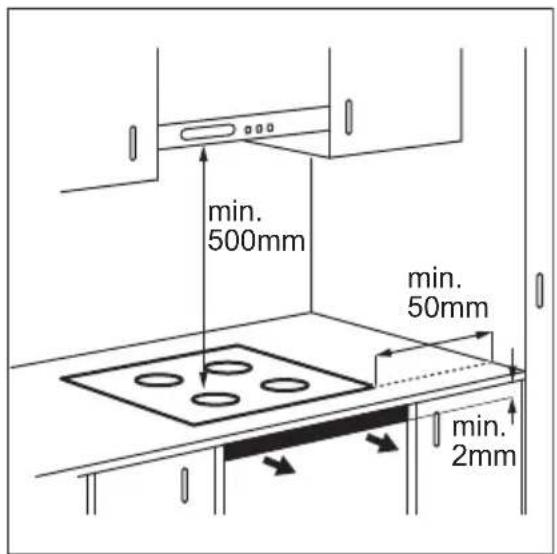

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Zawsze używać rękawic ochronnych.

• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.
• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.
• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.
• Instalując urządzenie nad szufladami, należy zapewnić wystarczająco dużo miejsca między dolną częścią urządzenia a górną szufladą, aby umożliwiać prawidłowy obieg powietrza.
• Spód urządzenia może się mocno nagrzewać. Pod urządzeniem należy zamontować niepalną płytę, uniemożliwiającą dostęp do urządzenia od spodu.
• Pozostawić 2 mm przestrzeni wentylacyjnej między blatem roboczym a przednią częścią zamontowanego pod nim urządzenia. Gwarancja nie obejmuje uszkodzeń spowodowanych brakiem odpowiedniej przestrzeni wentylacyjnej.

2.2 Podłączenie do sieci elektrycznej

OSTRZEŻENIE!

Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.
• Urządzenie musi być uziemione.
• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania styków.

• Użyć odpowiedniego przewodu zasilającego.
• Nie dopuszczać do splątania przewodów elektrycznych.
• Upewnić się, że zostało zainstalowane zabezpieczenie przed porażeniem prądem.
• Przewód zasilający należy przymocować obejmą w celu jego mechanicznego odciążenia.
• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń
• Nie stosować rozgałęźników ani przedłużaczy.
• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.
• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.
• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby w zainstalowanym urządzeniu wtyczka przewodu zasilającego była łatwo dostępna.
• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.
• Odłączając urządzenie, nie ciągnąć za przewód zasilający. Zawsze ciągnąć za wtyczkę.
• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączników automatycznych, bezpieczników topikowych (typu wykręcanego – wyjmowanych z oprawki),

wyłączników różnicowo-prądowych (RCD) oraz styczników.

- W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

2.3 Eksploatacja

OSTRZEŻENIE!

Zagrożenie odniesieniem obrażeń ciała, oparzeniem, porażeniem prądem.

• Przed pierwszym użyciem urządzenia należy usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną (jeśli dotyczy).
• Urządzenia należy używać w warunkach domowych.
• Nie zmieniać parametrów technicznych urządzenia.
• Należy upewnić się, że otwory wentylacyjne są drożne.
• Nie pozostawiać włączonego urządzenia bez nadzoru.
• Po każdym użyciu wyłączyć pole grzejne.
• Nie polegać na działaniu układu wykrywania obecności naczyń.
• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one się one silnie rozgrzać.
• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z woda.
• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.
• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia porażeniem prądem elektrycznym.
• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pół grzejnych na odległość mniejszą niż 30 cm.
• Podczas wkładania żywności do gorącego oleju może on pryskać.

OSTRZEŻENIE!

Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów.
• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.
• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.
• Nie umieszczac w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami.

OSTRZEŻENIE!

Występuje zagrożenie uszkodzenia urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.
• Nie dopuszczać do wygotowania się potraw.
• Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jej uszkodzenie.
• Nie włączać pół grzejnych bez naczyń ani z pustymi naczyniami.
• Nie kłaść na urządzeniu folii aluminiowej.
• Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą spowodować zarysowanie szkła lub szkła ceramicznego. Dlatego nie należy przesuwać ich po powierzchni gotowania.
• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

2.4 Konserwacja i czyszczenie

- Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.
• Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od zasilania.
• Do czyszczenia urządzenia nie wolno używać wody pod ciśnieniem ani pary wodnej.
• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne detergenty. Nie stosować produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

2.5 Utylizacja

OSTRZEŻENIE!

Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Aby uzyskać informacje dotyczące prawidłowej utylizacji urządzenia, należy skontaktować się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć i wyrzucić przewód zasilający.

3. OPIS URZĄDZENIA

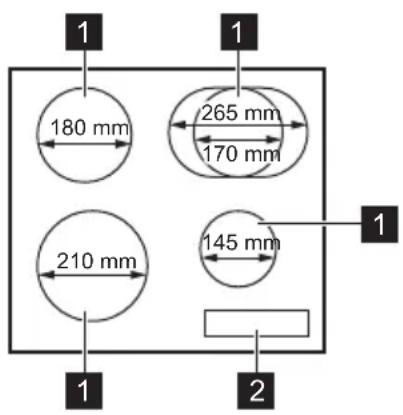

3.1 Układ powierzchni gotowania

1 Indukcyjne pole grzejne
2 Panel sterowania

3.2 Układ panelu sterowania

Urządzenie obsługuje się, dotykając pół czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach.

	Poleczujnika	Funkcja Uwagi
1	➊	WŁ. / WYŁ. Włączanie i wyłączanie płyty grzejnej.
2	➌	Blokada / Blokada uruchomienia Blokowanie/odblokowanie panelu sterowania.
3	STOP+GO	STOP+GO Włączanie i wyłączanie funkcji.
4	- Wskazanie mocy grzania Pokazuje ustawienie mocy grzania.
5	- Wskaźniki funkcji zegaradla poszczególnych półgrzejnych	Wskazują, dla którego pola ustawiono czas.
6	- Wyświetlacz zegara Pokazuje czas w minutach.
7	➌	- Wybór pola grzejnego.
8	+/-	- Przedłużanie lub skracanie czasu.
9	P	Funkcja Power Włączanie i wyłączanie funkcji.
10	- Pasek regulacji Ustawianie mocy grzania.

3.3 Wskazania ustawień mocy grzania

Wskazanie Opis
0	Pole grzejne jest wyłączone.
1 - 14	Pole grzejne jest włączone.
u	Włączona jest funkcja STOP+GO.
R	Włączona jest funkcja Automatyczne podgrzewanie.
P	Włączona jest funkcja Funkcja Power.
E + cyfra	Nieprawidłowe działanie.
= / 7 -	OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): goto-wanie / podtrzymywanie ciepła / ciepło resztkowe.
L	Włączona jest funkcja Blokada / Blokada uruchomienia.
F	Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe naczy-nie bądź nie umieszczono na nim żadnego naczynia.
-	Włączona jest funkcja Samoczynne wyłączenie.

3.4 OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego)

OSTRZEŻENIE!

≡ / ≡ Występuje

zagrożenie poparzenia

ciepłem resztkowym.

Wskaźnik pokazuje poziom

ciepła resztkowego.

Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń.

Powierzchnia ceramiczna jest nagrzewana przez ciepło pochodzące z naczyń.

4. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

4.1 Włączanie i wyłączanie

Dotknąć ① na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną.

4.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,
• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,
• panel sterowania został załany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlegnie się sygnał dźwiękowy i urządzenie wyłączyć się. Należy usunąć przedmiot lub wyczyścić panel sterowania.

- płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

- użyto nieodpowiednich naczyń. Wyświetła się symbol po upływie 2 minut pole grzejne wyłącza się samoczynnie.

- nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym czasie wyświetla się i płyta grzejna wyłącza się.

Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna:

Ustawienie mocy grzania	Płyta grzejna wyłącza się po
u, 1 - 3	6 godz.
4 - 7 5 godz.
8 - 9 4 godz.
10 - 14 1,5 godz.

4.3 Ustawianie mocy grzania

Aby wybrać lub zmienić ustawienie mocy grzania:

Dotknąć paska regulacji w miejscu odpowiadającym wybranej mocy grzania lub przesunąć palec wzdłuż paska regulacji w miejsce odpowiadające wybranej mocy grzania.

4.4 Automatyczne podgrzewanie

Włączenie tej funkcji pozwala w krótszym czasie uzyskać potrzebną moc grzania. Funkcja ta uruchamia na pewien czas maksymalną moc grzania, a następnie obniża ją do właściwego poziomu.

Aby możliwe było włączenie tej funkcji, pole grzejne musi być zimne.

Aby włączyć funkcję dla pola grzejnego: dotknąć P (wyświetli się P). Szybko dotknąć właściwego ustawienia mocy grzania. Po upływie trzech sekund wyświetli się R

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

4.5 Funkcja Power

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania.

Patrz rozdział „Dane techniczne”.

Aby włączyć funkcję dla pola grzejnego: dotknąć P. Włączy się P

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

4.6 Funkcja Funkcja Power podwójnego pola grzejnego

Funkcja włącza się dla wewnętrznego pola grzejnego, gdy płyta grzejna wykryje obecność naczynia o mniejszej średnicy niż średnica wewnętrznego pola grzejnego. Funkcja włącza się dla zewnętrznego pola grzejnego, gdy płyta grzejna wykryje obecność naczynia o większej średnicy niż średnica wewnętrznego pola grzejnego.

4.7 Zegar

Wyłącznik czasowy

Funkcja ta służy do określenia czasu pracy pola grzejnego w danym cyklu gotowania.

Najpierw należy wybrać pole grzejne, a następnie ustawić funkcję. Moc grzania można ustawić przed ustawieniem funkcji lub po.

Wybór pola grzejnego: dotknąć kilkakrotnie, aż włączy się wskaźnik odpowiedniego pola grzejnego.

Aby włączyć funkcję: dotknąć na zegarze, aby ustawić czas (00-99 minut). Gdy zacznie wolno migać wskaźnik pola grzejnego, rozpocznie się odliczanie czasu.

Aby wyświetlić pozostały czas:

ustawić pole grzejne, dotykając ⚠️ Wskaźnik pola grzejnego zacznie szybko migać. Wyświetlacz wyświetlą pozostały czas.

Aby zmienić czas: ustawić pole grzejne, dotykając ⚙️. Dotknąć lub . —

Aby wyłączyć funkcję: wybrać pole grzejne za pomocą ⚠️ a następnie dotknąć . Wartość pozostałego czasu zmniejszy się do 00. Wskaźnik pola grzejnego zgaśnie. Aby wyłączyć funkcję, można również jednocześnie dotknąć + i -

Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00. Pole grzejne wyłączy się.

Aby wyciszyć sygnał dźwiękowy: dotknąć ⚙️

Funkcja ta służy do kontrolowania czasu pracy pola grzejnego.

Wybór pola grzejnego: dotknąć kilkakrotnie ⏻, aż włączy się wskaźnik odpowiedniego pola grzejnego.

Aby włączyć funkcję: dotknąć — zegara. Zaświeci się UP Gdy zacznie migać wolno wskaźnik pola grzejnego, rozpocznie się odliczanie czasu. Wyświetlacz będzie przełączał się między UP a wskazaniem naliczonego czasu (w minutach).

Aby zobaczyć, jak długo działa pole grzejne: ustawić pole grzejne, dotykając ⓚ. Wskaźnik pola grzejnego zacznie szybko migać. Na wyświetlaczu pojawi się czas działania pola grzejnego.

Aby wyłączyć funkcję: wybrać pole grzejne za pomocą, a następnie

dotknąć tub . Wskaźnik pola grzejnego zgaśnie.

Minutnik

Funkcji tej można używać jako minutnika, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne (wskazanie mocy grzania: 📋)

Aby włączyć funkcję: dotknąć ⚙️. Dotknąć lub zegara, aby ustawić czas. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00.

Aby wyciszyć sygnał dźwiękowy: dotknąć ⏻

Funkcja nie ma wpływu na działanie pół grzejnych.

4.8 STOP+GO

Funkcja ta służy do przestawiania wszystkich włączonych pół grzejnych na najniższą moc grzania.

Gdy działa ta funkcja, nie można zmienić ustawienia mocy grzania.

Funkcja nie blokuje funkcji zegara.

Aby włączyć funkcję: dotknąć STOP + 90 Włączy się

Aby wyłączyć funkcję: dotknąć 60 Włączy się poprzednie ustawienie mocy grzania.

4.9 Blokada

Gdy włączone są pola grzejne, istnieje możliwość zablokowania panelu sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania.

Najpierw należy ustawić moc grzania.

Aby włączyć funkcję: dotknąć 📋. Na 4 sekundy zaświeci się 📋Zegar pozostanie włączony.

Aby wyłączyć funkcję: dotknąć Włączy się poprzednie ustawienie mocy grzania.

Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

4.10 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej.

Aby włączyć funkcję: włączyć płytę grzejną za pomocą ① Nie ustawiać mocy grzania. Dotknąć ② na 4 sekundy. Wyświetli się ③ Wyłączyć płytę grzejną za pomocą ④

Aby wyłączyć funkcję: włączyć płytę grzejną za pomocą ① Nie ustawiać mocy grzania. Dotknąć ② na 4 sekundy. Wyświetli się ③ Wyłączyć płytę grzejną za pomocą ④

Aby tymczasowo wyłączyć funkcję na czas jednego cyklu gotowania: włączyć płytę grzejną za pomocą ①. Wyświetli się Dotknąć na 4 sekundy. W ciągu 10 sekund ustawić moc grzania. Teraz można używać płyty grzejnej. Po wyłączeniu płyty grzejnej za pomocą funkcja będzie ponownie aktywna.

4.11 OffSound Control (Wyłączanie i włączanie dźwięku)

Wyłączyć płytę grzejną. Dotknąć na 3 sekundy. Wyświetlacz włączy się i wyłączy. Dotknąć na 3 sekundy. Wyświetli się lub . Dotknąć zegara, aby wybrać jedno z następujących ustawień:

- sygnały dźwiękowe są wyłączone - sygnały dźwiękowe są włączone Aby potwierdzić wybór, należy zaczekać, aż urządzenie wyłączy się automatycznie.

Gdy dla funkcji wybrane jest ustawienie b1, dźwięki będą emitowane tylko gdy:

• nastąpi dotknięcie ①
• Minutnik zakończy odliczanie czasu
• Wyłącznik czasowy zakończy odliczanie czasu
• na panelu sterowania zostanie położony jakiś przedmiot.

4.12 Funkcja Zarządzanie energią

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Patrz rysunek.
• Maksymalne obciążenie każdej fazy wynosi 3700 W.
• Funkcja rozdziela moc między pola grzejne podłączone do tej samej fazy.
• Funkcja włącza się, gdy łączna moc pół grzejnych podłączonych do jednej fazy przekracza 3700 W.

5. WSKAZÓWKI I PORADY

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

5.1 Naczynia

Silne pole elektromagnetyczne generowane przez indukcyjne pole grzejne nagrzewa naczynie w bardzo krótkim czasie.

Do gotowania na indukcyjnych polach grzejnych należy używać wyłącznie odpowiednich naczyń.

Materiał, z którego wykonane są naczynia

• odpowiedni: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (odpowiednio oznaczone przez producenta).

• nieodpowiedni: aluminium, miedź, mosiądz, szkło, ceramika, porcelana.
  Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli:

• Funkcja zmniejsza moc pozostałych pól grzejnych podłączonych do tej samej fazy.

• Wskazanie dla pół o zmniejszonej mocy grzania zmienia się w zakresie dwóch poziomów.

• można szybko zagotować niewielką ilości wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc.
• magnes przywiera do dna naczynia.

Dno naczynia powinno być moźliwie jak najgrubsze i płaskie.

Wymiary naczyń

Indukcyjne pola grzejne w pewnym stopniu dopasowują się automatycznie do średnicy dna naczyń.

Sprawność pola grzejnego zależy od średnicy dna naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne.

Patrz rozdział „Dane techniczne”.

5.2 Hałasy podczas pracy

Jeżeli słychać:

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).
• gwizd: pole grzejne ustawione jest na wysoką moc grzania, a naczynie jest

wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• odgłos brzeczenia: ustawiona jest wysoka moc grzania.
• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.
• odgłos syczenia, brzeczenia: uruchomiony jest wentylator.

Odgłosy te są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

5.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

5.4 Przykłady zastosowania w gotowaniu

Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy przez pole grzejne. Oznacza to, że przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy.

Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny.

Ustawieniemocy grzania	Zastosowanie: Czas	Wskazówki
		(min)
- 1	Podtrzymywanie temperaturyugotowanych potraw.	zależnie od potrzeb	Przykryć naczynie.
1 - 3 Sos holenderski, roztapianie:masła, czekolady, żelatyny.		5 - 25 Mieszać od czasu do czasu.
1 - 3 Ścinanie: puszystych omletów,smażonych jajek.		10 - 40 Gotować pod przykryciem.
3 - 5 Gotowanie ryżu lub potrawmlecznych, podgrzewanie gotowych potraw.		25 - 50 Włać przynajmniej dwukrotniewięcej płynu niż ryżu; potrawymleczne mieszać od czasu doczasu.
5 - 7 Gotowanie na parze warzyw,ryb, mięsa.		20 - 45 Dodać kilka łyżek wody.
7 - 9 Gotowanie ziemniaków naparze.		20 - 60 Użyć maksymalnie 14 litra wody na 750 g ziemniaków.
7 - 9 Gotowanie większej ilości składników, potraw duszonychi zup.		60 - 150 Do 3 litrów wody + składniki.
9 - 12 Delikatne smażenie: eskalop-ków, cordon bleu z cielęciny,kotletów, bryzoli, kiełbasek,wątróbki, zasmażek, jajek, naleśników, pączków.		zależnie od potrzeb	Obrócić po upływie połowy czasu.
Ustawieniemocy grzania		Zastosowanie: Czas	Wskazówki(min)
12 - 13 Intensywne smażenie np.placków ziemniaczanych, połędwicy, steków.		5 - 15 Obrócić po upływie połowyczasu.
14 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie własnym), smażenie frytek.
P	Gotowanie dużej ilości wody. Funkcja Power jest włączona.

6. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

6.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.
• Należy zawsze używać naczyń z czystym dnem.
• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.
• Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej.
• Używać specjalnego skrobaka do szkła.

potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Przyłożyć specjalny skrobak pod ostrym kątem do szklanej powierzchni i przesuwać po niej ostrzem.

- Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką ściereczką.

6.2 Czyszczenie płyty grzejnej

- Usuwać natychmiast: stopiony plastik, folię oraz zabrudzenia z

7. ROZWIĄZYWANIE PROBLEMÓW

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

7.1 Co zrobić, gdy...

Problem Prawdopodobna przyczy- na		Rozwiązanie
Nie można uruchomić płyty grzejnej lub sterować nią.	Płyta grzejna nie jest podłąc-zona do zasilania lub jest podłączona nieprawidłowo.	Sprawdzić, czy płyta grzejna jest prawidłowo podłączona do zasilania. Patrz schemat połączeń.
Zadział bezpiecznik. Sprawdzić, czy przyczyną		nieprawidłowego działania jest bezpiecznik. Jeżeli na-dal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektry-kiem.
Ponownie uruchomić płytę		grzejną i w ciągu maksymal-nie 10 sekund ustawić moc grzania.
Dotknięto równocześnie	dwóch lub więcej pół czujni-ków.	Dotknąć tylko jednego pola czujnika.
Włączona jest funkcja STOP	+GO.	Patrz rozdział „Codzienna eksploatacja”.
Na panelu sterowania znaj-dują się plamy tłuszczu lub woda.		Wyczyścić panel sterowania.
Rozlegnie się sygnał dźwiękowy i urządzenie wyłączy się.Gdy płyta grzejna jest wyłąc-zona, rozlega się sygnał dźwiękowy.	Zakryto jedno lub więcej pół czujników.	Usunąć przedmiot z pół czuj-ników.
Płyta grzejna wyłącza się. Położono przedmiot na polu czujnika ➊	Zdjąć przedmiot z pola czuj-nika.
Wskaźnik ciepła resztkowe-go nie pojawia się.	Pole grzejne nie jest gor-ące, ponieważ działało zbyt krótko.	Jeśli pole działało wystarc-zająco długo, aby było gor-ące, należy skontaktować się z autoryzowanym punk-tem serwisowym.
Funkcja Automatyczne podgrzewanie nie działa.	Pole jest gorące. Należy zaczekać, aż pole ostygnie.
Ustawiono maksymalną moc grzania.		Maksymalna moc grzania jest równa mocy uruchamia- nej funkcji.
Moc grzania przełącza się między dwoma poziomami.	Włączona jest funkcja Zar- ządzanie energią.	Patrz rozdział „Codzienna eksploatacja”.
Pola czujników nagrzewają się.	Naczynie jest zbyt duże lub ustawione zbyt blisko ele- mentów sterowania.	Jeśli to możliwe, duże nac- zynia należy ustawiać na tyl- nych polach.
Brak sygnałów dźwiękowych podczas dotykania pół czuj- ników na panelu.	Sygnały dźwiękowe są wy- łączone.	Włączyć sygnały dźwiękowe. Patrz rozdział „Codzienna eksploatacja”.
Wyświetła się [IMAGE]	Włączona jest funkcja Sa- moczynne wyłączenie.	Wyłączyć płytę grzejną i włączyć ją ponownie.
Wyświetła się [IMAGE]	Włączona jest funkcja Bloka- da uruchomienia lub Bloka- da.	Patrz rozdział „Codzienna eksploatacja”.
Wyświetła się [IMAGE]	Brak naczynia na polu grzej- nym.	Postawić naczynie na polu grzejnym.
Użyto nieodpowiedniego naczynia.		Użyć odpowiedniego naczy- nia. Patrz rozdział „Wskazówki i porady”.
Średnica dna naczynia jest za mała w stosunku do pola grzejnego.		Stosować naczynia o odpo- wiednich wymiarach. Patrz rozdział „Dane tech- niczne”.
Wyświetła się [IMAGE] oraz licz- ba.	W płycie grzejnej wystąpiła usterka.	Odłączyć płytę grzejną od zasilania na pewien czas. Odłączyć bezpiecznik w do- mowej instalacji elektrycznej. Podłączyć ponownie. Jeżeli wskazanie [IMAGE] pojawi się po- nownie, należy skontakto-wać się z autoryzowanym centrum serwisowym.

Problem Prawdopodobna przyczyna	Rozwiązanie
Wyświetla się [E4]	Płyta grzejna sygnalizuje błąd, ponieważ zawartość naczynia wygotowała się. Działa Samoczynne wyłączenie oraz zabezpieczenie przed przegrzaniem pół grzejnych.

7.2 Jeśli nie można znaleźć rozwiązania...

Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. Należy podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła ceramicznego (umieszczony w rogu

szklanej powierzchni) oraz wyświetlany komunikat o błędzie. Należy sprawdzić, czy płyta grzejna była użytkowana prawidłowo. W przeciwnym razie interwencja pracownika serwisu lub sprzedawcy może być płatna nawet w okresie gwarancyjnym. Informacje dotyczące obsługi klienta oraz warunków gwarancji znajdują się w broszurze gwarancyjnej.

8. INSTALACJA

OSTRZEŻENIE!

Patrz rozdział dotyczący bezpieczeństwa.

8.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej.

Numer seryjny ....

8.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w

odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

8.3 Przewód zasilający

• Płytę grzejną wyposażono w przewód zasilający.
• W celu wymiany uszkodzonego przewodu należy użyć następującego przewodu zasilającego (lub przewodu o lepszych parametrach): H05BB-F Tmax 90°C. W tym celu należy skontaktować się z lokalnym punktem serwisowym.

8.4 Montaż

Po zamontowaniu kasety ochronnej (wyposażenie dodatkowe), nie ma konieczności pozostawienia 2 mm przestrzeni wentylacyjnej z przodu, jak i montażu przegrody zabezpieczającej bezpośrednio pod płytą grzejną. Wyposażenie dodatkowe w postaci kasety ochronnej może być niedostępne w niektórych krajach. W celu uzyskania dodatkowych informacji należy skontaktować się z miejscowym dostawcą.

W przypadku montażu płyty grzejnej nad piekarnikiem nie można stosować kasety ochronnej.

9. DANE TECHNICZNE

9.1 Tabliczka znamionowa

Model HK654250FB Numer produktu 949 595 002 01

Typ 58 GAD C8 AU 220 - 240 V 50 - 60 Hz

Moc 7.4 kW Wyprodukowano w Niemczech

Nr seryjny 7.4 kW

AEG

9.2 Parametry pól grzejnych

Pole grzejne Moc znamionowa (maksymalna mocgrzania) [W]	Funkcja Power [W]	Funkcja Power maksymalny czas [min]	Średnica naczynia [mm]
Lewe przednie 2300 3700 10 180 - 210
Lewe tylne 1800 2800 10 145 - 180
Prawe przednie 1400 2500 4 125 - 145
Prawe tylne 2300 3200 10 145 - 265

Moc pół grzejnych może w niewielkim zakresie odbiegać od wartości podanych w tabeli. Zmiany te zależą od wymiarów naczynia oraz materiału, z którego zostało wykonane.

W celu uzyskania optymalnych rezultatów gotowania należy używać naczyń o średnicy nie większej niż podano w tabeli.

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie zgodnie z normą UE 66/2014

Oznaczenie modelu HK654250FB
Typ płyty grzejnej Płyta kuchenna do zabudowy
Liczba pół grzejnych 4
Technologia ogrzewania Płyta indukcyj- na
Średnica okrągłych pół grzejnych (∅) Lewe przednie	21,0 cm
	Lewe tylne	18,0 cm
	Prawe przednie	14,5 cm
Długość (L) i szerokość (W) pół grzejnych o in- nym kształcie niż okrągłe	Prawe tylne L 17,0 cm	W 26,5 cm
Zużycie energii na pole grzejne (gotowanie elek- tryczne WE)	Lewe przednie	167,2 Wh/kg
	Lewe tylne	169,2 Wh/kg
	Prawe przednie	178,1 Wh/kg
	Prawe tylne	171,0 Wh/kg
Zużycie energii płyty grzejnej (elektryczna płyta grzejna WE)	171,4 Wh/kg

EN 60350-2 – Elektryczny sprzęt do gotowania do użytku domowego – Część 2: Płyty grzejne – Metody pomiaru cech funkcjonalnych

10.2 Oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Naczynia należy stawiać na polu grzejnym przed jego włączeniem.
• Mniejsze naczynia należy stawiać na mniejszych polach grzejnych.
• Naczynia należy stawiać bezpośrednio na środku pola grzejnego.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

• W miarę możliwości należy przykrywać naczynia pokrywką.

• Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

11. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz

ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.

OBSAH

1. BEZPEČNOSTNÉ INFORMÁCIE....41
2. BEZPEČNOSTNÉ POKYNY.... 42
3. POPIS SPOTREBIČA....44
4. KAŽDODENNÉ POUŽÍVANIE....46
5. TIPY A RADY 49
6. OŠETROVANIE A ČISTENIE....51
7. RIEŠENIE PROBLÉMOV....51
8. INŠTALÁCIA....54
9. TECHNICKÉ INFORMÁCIE.... 56
10. ENERGETICKÁ ÚČINNOST 57

NAJLEPŠIE VÝSLEDKY
