NÁVOD K OBSLUZE SMC BS10 SENCOR

CZ ■ Uživatelská příručka

Bezdrátový reproduktor

OBSAH BALENÍ

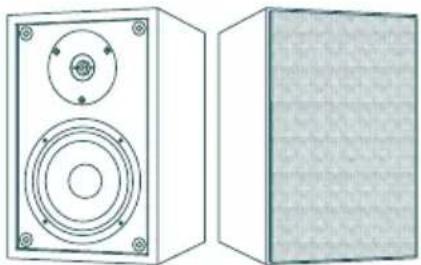

Pár aktivního a pasivního reproduktoru

Výkonový kabel pro pasívní reproduktor

Kabel stereo RCA na 3,5mm jack

LED indikátor
Aktivní reproduktor

Standby

Bluetooth

Optical

LINE

ARC

USB

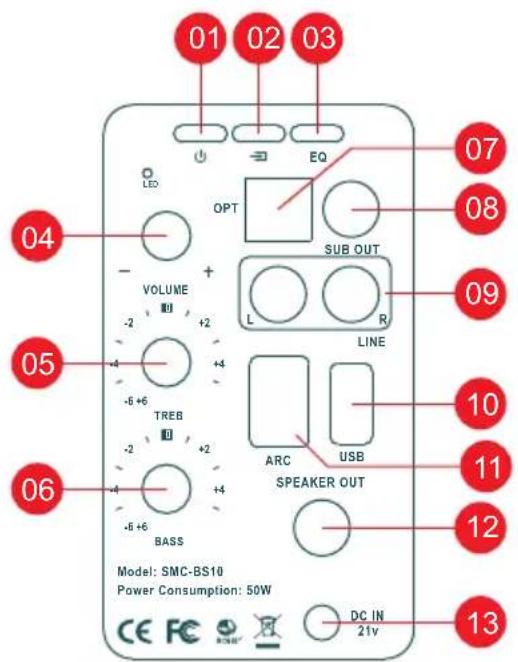

Aktivní reproduktor

1. Vypínač
2. Přepínač vstupů – opakovaným stiskem přepnete vstupy takto: Bluetooth → Optický → RCA → HDMI/ARC → USB
3. Zvukové režimy – opakovaným stiskem přepnete režimy takto: Film (Movie) - Dialog (Speech) - Hudba (Music)
4. Hlasitost
5. Výšky
6. Basy
7. Optický digitální vstup
8. Výstup SUB OUT pro připojení vlastního subwooferu
9. LINE analogový vstup
10. USB port
11. HDMI/ARC vstup
12. Výkonový výstup pro levý reproduktor
    13.Napájecíkonektor
13. Výkonový vstup levého reproduktoru

UVEDENÍ DO PROVOZU

Ve vypnutém stavu provedte všechna zapojení podle dalšího popisu. Nakonec připojte napájecí adaptér. Reproduktor zapněte tlačítkem zapnutí na zadním panelu. Zvolte požadovaný vstup a opatrně zvyšujte hlasitost na potřebnou hodnotu. Po ukončení poslechu reproduktor vypněte pro úsporu energie.

Poznámky: Reproduktor je vybaven pamětí naposledy zvoleného zdroje. Prvním vstupem po zapnutí z úplného vypnutí je Bluetooth.

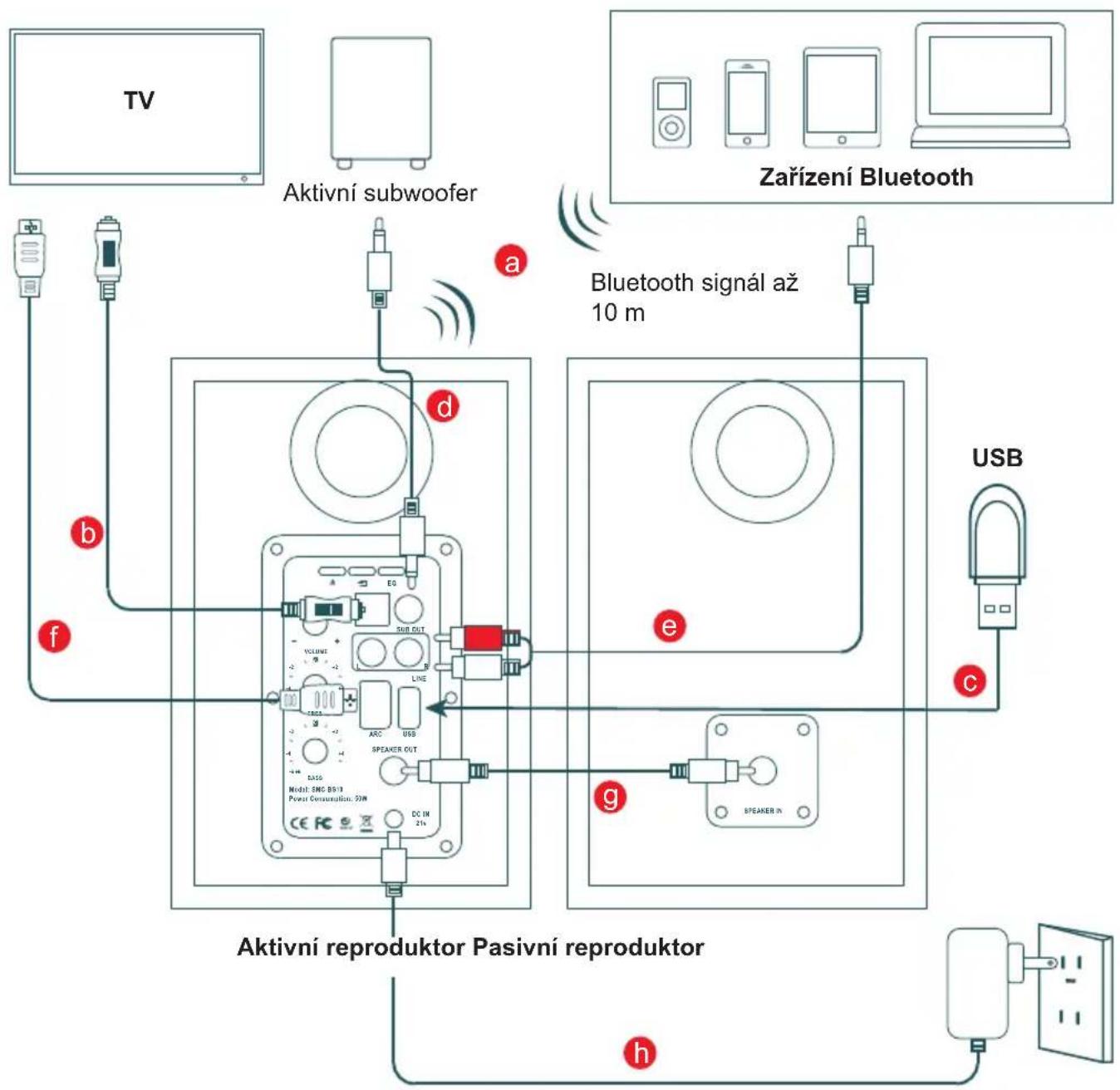

ZAPOJENÍ

A Bluetooth F Vysokorychlostní HDMI kabel
B Optický kabel
© USB H Napájecí adaptér (dodaný)
D RCA kabel
E Kabel stereo RCA na 3,5mm jack (dodaný)

G Výkonový kabel pro pasívní reproduktor (dodaný)

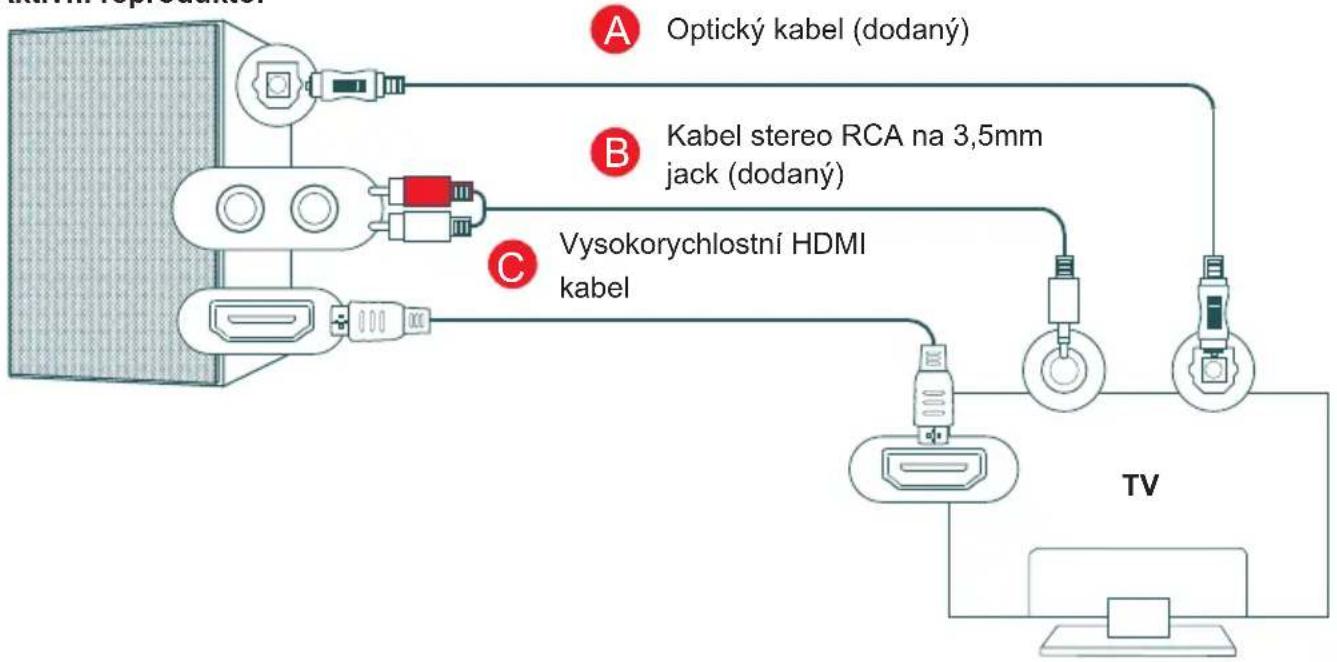

MOŽNOSTI PROPOJENÍ S TV

Aktivní reproduktor

Podle výbavy vašeho televizoru použijte některou metodu.

A Metoda 1: vlastním kabelem propojte s optickým výstupem TV a nastavte její zvukový výstup na optický a režim „PCM“.
B Metoda 2: dodaným kabelem propojte např. se sluchátkovým výstupem TV.
© Metoda 3: vlastním HDMI kabelem propojte s výstupem TV, který nese označení ARC (Audio Return Channel). Zapněte ARC funkci v TV a zvolte režim „PCM“.

Poznámka: Podle návodu vašeho televizoru nastavte ve zvukovém nastavení volbu „PCM“, jinak zvuk nebude z reproduktorů vycházet.

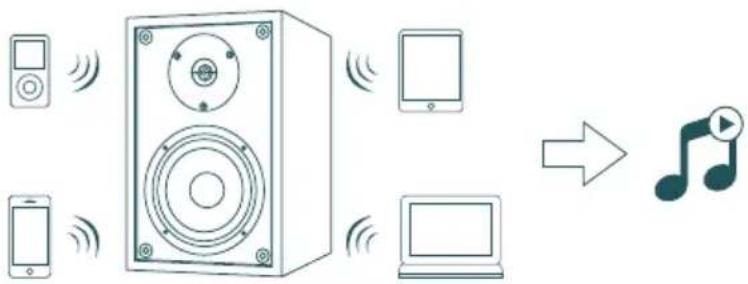

PŘIPOJENÍ BLUETOOTH

Bluetooth signal do 10 m

a. Stiskněte opakovaně tlačítko vstupů na zadní stěně, dokud se nerozbliká LED indikátor modrou barvou.
b. zapněte vaše zařízení Bluetooth a nechte vyhledávat okolní zařízení.
c. vyberte „SMC-BS10“ k připojení. Po spárování začne indikátor blikat pomalu modře.
d. spust'te zvuk ve vašem zařízení, indikátor bude svítit modře.

ŘEŠENÍ POTÍŽÍ

Žádný zvuk

Zkontrolujte, že váš zdroj zvuku je zapnutý a vydává signál zvuku.

Zkontrolujte, že jsou správně zapojeny kabely.

Zkontrolujte, zda svítí LED indikátor jinou barvou, než jasně červenou.

Opatrně zvyšte hlasitost na aktivním reproduktoru nebo dálkovém ovladači.

Nehraje zvuk přes spojení Bluetooth

Zkontrolujte, že váš zdroj zvuku je zapnutý a vydává signál.

Zkontrolujte, že je reproduktor přepnutý na vstup Bluetooth. LED indikátor musí svítit trvale modře.

Rychlé blikání znamená, že není připojen žádný spárovaný přístroj a reproduktor čeká na spárování.

Pomalé blikání se objevuje, dokud není dokončeno párování nebo zdroj zvuku nevydává žádný signál, např. použitím BT MUTE (PLAY/PAUSE).

Zkraťte vzdálenost od zdroje Bluetooth signálu. Maximální použitelná vzdálenost je okolo 10 m, záleží na okolním rušení a překážkách. Poblíž hranice dosahu může být zvuk nestabilní.

Opětovně reproduktor připojte na straně vašeho Bluetooth zdroje zvuku.

Použijte jiný Bluetooth zdroj zvuku.

Reproduktor nelze zapnout

Zkontrolujte síťové napětí, napájecí adaptér, jeho kabel a správné zapojení konektoru napájení.

TECHNICKÉ ÚDAJE

Špičkový výstupní výkon: 40 W	+ 40 W
Odstup signálu od šumu: L/R:	≥ 80 dB (A)
Vstupní citlivost: RCA: R/L: 650	± 50 mV
Frekvenční rozsah: 60 Hz – 20 kHz
Formát USB: FAT/FAT32, WMA, MP3
Basový měnič: 4" / 116 mm (BS30)
Výškový měnič: 1/2" hedvábná	kalota
Zdroj energie: dodávaný DC adaptér, 21 V
Příkon v pohotovostním režimu:	< 0,5 W
Rozměry (š × v × h): 220 × 150	× 160 mm (BS30)
Hmotnost: 4 kg (BS50), 1,9 kg (BS30)

Verze Bluetooth 5.3
Maximální výstupní výkon vysílače 100	mW při 2,4 GHz – 2,4835 GHz
Kodek SBC
Popis HFP V1.8; A2DP V1.3.2; AVRCP V1.6.2
SMC BS10
Nabíjecí adaptér Hodnota a přesnost Jednotka
Název nebo ochranná známka výrobce, ID a adresa společnosti	SHENZHEN FIT-POWER TECHNOLOGY CO., LTD201, No. 7, Rifu Road, East District, baishixiaCommunity, Fuyong Street, Bao’an District, SHENZHEN CITY Guangdong Province518103	-
Identifikační kód modelu TP04-210150E -
Vstupní napětí AC 110–240 V
Vstupní frekvence 50/60 Hz
Výstupní napětí 21 V
Výstupní proud 1,5 A
Výstupní výkon 31,5	W
Průměrná účinnost v aktivním režimu	≥88.44	%
Účinnost při nízké zátěži (10 %)	≥88.48	%
Spotřeba energie naprázdno	0,1 W

POKYNY A INFORMACE K LIKVIDACI VYŘAZENÝCH OBALOVÝCH MATERIÁLŮ

Obalový materiál odevzdejte k likvidaci do sběrného dvora.

LIKVIDACE VYŘAZENÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ

Tento symbol umístěný na produktu, příslušenství nebo obalu upozorňuje na to, že s produktem nesmí být nakládáno jako s běžným domácím odpadem. Zlikvidujte prosím tento produkt ve sběrném dvoře určeném k recyklaci elektrických a elektronických zařízení. V některých státech Evropské unie nebo v některých evropských zemích můžete při nákupu ekvivalentního nového produktu vrátit vaše produkty místnímu prodejci.

Správnou likvidací tohoto produktu pomáháte chránit cenné přírodní zdroje a předcházet možným negativním dopadům na životní prostředí a lidské zdraví, ke kterým by mohlo dojít v důsledku nesprávné likvidace odpadu. Další podrobnosti vám poskytnou místní úřady nebo nejbližší sběrný dvůr pro likvidaci odpadu. Nesprávná likvidace tohoto typu odpadu může být předmětem udělení pokuty ze zákona.

Pro firmy v Evropské unii

Pokud potřebujete zlikvidovat elektrické nebo elektronické zařízení, požádejte vašeho prodejce nebo dodavatele o nezbytné informace.

Likvidace v zemích mimo Evropskou unii

Pokud chcete tento produkt zlikvidovat, požádejte o nezbytné informace o správném způsobu likvidace místní úřady nebo vašeho prodejce.

Tento produkt splňuje požadavky EU.

Tímto FAST ČR, a.s. prohlašuje, že typ rádiového zařízení SMC BS10 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.sencor.eu.

Text, design a technické údaje se mohou změnit bez předchozího upozornění a vyhrazujeme si právo provádět tyto změny.

Originální verze je v českém jazyce.

Adresa výrobce:

FAST ČR, a. s., U Sanitasu 1621, Říčany CZ-251 01

SENCOR®

CZ Záruční podmínky

Součástí balení tohoto výrobku není záruční list.

Prodávající poskytuje kupujícímu na výrobek záruku v trvání 24 měsíců od převzetí výrobku kupujícím. Záruka se poskytuje za dále uvedených podmínek. Záruka se vztahuje pouze na nové spotřební zboži prodané spotřebiteli pro běžné domácí použití. Práva z odpovědnosti za vady (reklamací) může kupující uplatnit bud' u prodávajícího, u kterého byl výrobek zakoupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamací uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamací součinnost nutnou pro ověření existence reklamované vady. Do reklamačního řízení se přijímá pouze kompletní a z důvodů dodržení hygienických předpisů neznečištěný výrobek. V případě oprávněné reklamace se záruční doba prodlužuje o dobu od okamžiku uplatnění reklamace do okamžiku převzetí opraveného výrobku kupujícím nebo okamžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, záruční list, doklad o uvedení výrobku do provozu).

Záruka se nevztahuje zejména na:

■ vady, na které byla poskytnuta sleva;
■ opotřebení a poškození vzniklé běžným užíváním výrobku;
poškození výrobku v důsledku neodborné či nesprávné instalace, použití výrobku v rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen;
■ poškození výrobku v důsledku zanedbané nebo nesprávné údržby;
poškození výrobku způsobené jeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody);
vady funkčnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. mechanické poškození výrobku (např. ulomení knoflíku, pád);
poškození způsobené použitím nevhodných médil, náplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, oťresy);
poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem);
případy, kdy kupující při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil);
- připady, kdy se údaje v předložených dokladech liší od údajů uvedených na výrobku;
případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedeným v dokladech, kterými kupující prokazuje svá práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údaje v dokladech).

Distributor:

FAST ČR, a.s., U Sanitasu 1621, 251 01 Ričany

Servisní středisko:

FAST ČR, a.s., Technická 1701, 251 01 Řičany, tel: [phone]

FAST ČR, a.s., areál GLP Park Brno Holubice, Holubice 552, 683 51 Holubice, tel: [phone]

Aktuální seznam servisních středisek pro ČR naleznete na www.sencor.cz.

Originální znění návodu je v českém jazyce, další jazykové mutace jsou tvořeny příslušným překladem.
