NÁVOD K OBSLUZE CS3-4M Elektrobock

• 8 funkcí v jednom zapojení, s velkým rozsahem časů od 0.5 s do 20 hod.
  • spínacím prvkem je triak
• montáž do instalační krabice

Podle vybrané funkce, ovládá připojenou zátěž v nastaveném čase.

POPIS

Časový spínač CS3-4M je multifunkční relé s možností nastavení osmi funkcí pro ovládání odporové nebo indukční zátěže - ventilátory.

NASTAVENÍ ČASU

je lineární, možné v rozsahu 0.5 s - 20 hod. Nastavení se provádí hrubě pomocí miniaturního přepínače podle tabulky a jemně dostaví trimrem pomocí malého šroubováku. Vzhledem k použitému speciálnímu obvodu, je zaručena dlouhodobá stabilita nastaveného času, bez podstatné závislosti na čase, teplotě okolí a napájecím napětí.

ON OFF

V časech do 20 s, je max. počet sepnutí 3/min.

SCHÉMA ZAPOJENÍ

K ovládání může být použito až 20 tlačítek s vestavěnými doutnavkami.

NASTAVENÍ FUNKCÍ

1, Časové relé s možností přerušení

k sepnutí zátěže dojde ihned po stisknutí ovládacího tlačítka, k časování pak po jeho puštění.

Dalším stisknutím během časování lze zátěž vypnout.

Př.: schodišťový automat

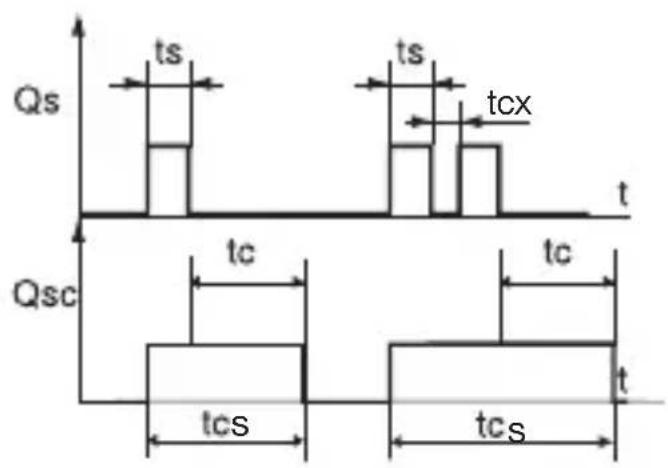

ts = doba sepnutí tl.

tc = nastavená doba

na CS3-4M

tcx = prerušení (tcx < tc)

tcs = ts + tc = celkový

čas běhu zátěže

ON OFF

k sepnutí zátěže dojde v okamžiku rozepnutí ovládacího spínače, po odčasování se zátěž vypne (obdoba CS3-1).

tcx = prerušení (tcx< tc)

tc = nastavená doba

na CS3-4M

tcs = doba běhu

spotřebiče

ON OFF

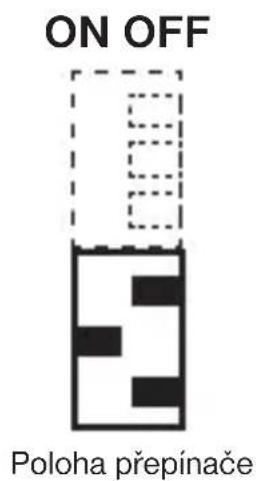

Poloha přepínače

3, Multi-časové relé s blokováním

počtem stisknutí tlačítka (max.5 x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme ovládací tlačítko na cca 3 s, zátěž se vypne.

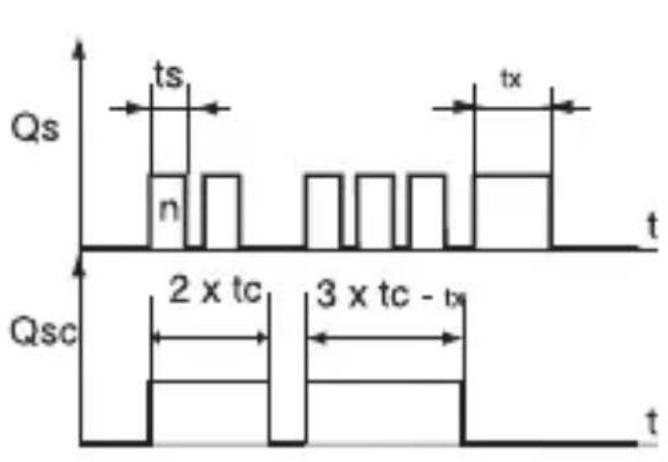

ts = doba zapnutí tx = prerušení (ts = 3s) tc = nastavená doba na CS3-4M tcx = nxtc(n lt; 5)

Př.: schodišťový automat

4, Zpožděné vypnutí bez blokování

k sepnutí zátěže dojde okamžitě po stisknutí ovládacího spínače, ale samotné časování začne po rozpojení ovládacího spínače (obdoba CS3-4).

ts = doba zapnutí

tc = nastavená doba

na CS3-4M

tcx = prerušení (tcx lt; tc)

tcs = d o b a b e h u

spotřebiče

Př.: schodišťový automat

5, Impulsní relé (ovládání z více míst)

po stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka a nastaveném čase nezáleží.

ts = doba zapnutí tcs = doba běhu spotřebiče

Př.: ovládání zátěže z více míst

6, Zpožděné sepnutí

po stisknutí ovládacího spínače odčasuje nastavený čas (zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí ovládacího spínače.

ts = doba zapnutí tx = nastavené zpoždění na CS3-4M tcs = doba běhu spotřebiče

Př.: kupelny, WC

7, Zpožděné sepnutí i vypnutí

po stisku ovládacího spínače odčasuje nastavený čas (zpoždění), následuje sepnutí zátěže. Po rozepnutí ovládacího spínače se zátěž vypne se stejným nastaveným zpožděním.

Př.: koupelny, WC

ts = doba zapnutí

tx = nastavené

zpoždění

CS3-4M

tcs = doba běhu

spotřebiče

na

ON OFF

při trvalém sepnutí ovládacího spínače dojde ke spínání zátěže v nastavených časových intervalech 1:1.

Př.: světelné reklamy, výstražné osvětlení

ts = doba zapnutí

tc = nastavená

doba

na

CS3-4M

ON OFF

! Pozn.: CS3-4M není vhodný pro spínání elektronických zdrojů světla, stykačů a LED svítidel.

Nastavení času a montáž se provádí na elektroinstalaci bez napětí a osobou s odpovídající elektrotechnickou kvalifi kací, podle uvedeného schématu zapojení.

Přehled vyráběných typů

CS3-1 zapne ventilátor po vypnutí světla.

CS3-1B zapne ventilátor v nastaveném čase po zapnutí světla a vypne v nastaveném čase po zhasnutí.

CS3C-1B obdoba CS3-1B s BEZŠROUBOVÝMI SVORKAMI

CS3-2 časový spínač pro osvětlení.

CS3-4 k zapnutí dojde okamžitě při stisknutí tlačítka, ale samotné časování začne po rozpojení tlačítka - zapojení bez nulového vodiče.

CS3-4B obdoba CS3-1B v zapojení bez nuly.

CS3-16 multi - funkční, pro větší zátěže (spínací prvek je relé 16 A!).

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

ČASOVÝ SPÍNAČ MULTIFUNKČNÍ

CS3-4M

Možnost výběru z 8mi funkcí:

1) Časové relé s možností přerušení
2) Zpožděné vypnutí
3) Multi-časové relé s blokováním
4) Časové relé bez možnosti prerušení

5) Impulsní relé (ovládání z více míst)
6) Zpožděné sepnutí
7) Zpožděné sepnutí i vypnutí
8) Blikač

TECHNICKÉ PARAMETRY
Napájení 230 V AC/	50 Hz
Spínací prvek triak
Příkon < 0.5 W
Odporová zátěž 5 až	150 W
Induktivní zátěž 5 až	50 W
Nelze použít pro zátěž!				LED
Vnitřní pojistka FU 2	A/ H 5*20 mm
Průřez vodičů 0.5 mm	2
Stupeň krytí IP20 a větší podle typu montáže
Pracovní teplota 0°C	až +50°C

Záruční doba je 2 roky. V případě záručního a pozáručního servisu, zašlete výrobek společně s kopií dokladu o koupi, na adresu výrobce.

ELEKTROBOCK MADE IN CZECH REPUBLIC
