OPK4690N - Kuchyňský odsavač par Concept - Bezplatný návod k obsluze

Typ výrobku	Digestoř komínová, nástěnná
Rozměry (V x Š x H)	450 x 900 x 505 mm
Hmotnost	15.3 kg
Napětí / Frekvence	220-240 V ~ 50 Hz
Celkový příkon	163 W
Příkon motoru	160 W
Maximální odsávací výkon	800 m³/h
Počet rychlostí	4
Hladina hluku	≤67 dB(A)
Režim provozu	Větrání (odtahem) / Recirkulace (s uhlíkovými filtry)
Tukové filtry	3 kovové filtry, omyvatelné
Uhlíkové filtry (volitelné)	2 ks nutné pro recirkulaci (zakoupí se samostatně)
Osvětlení	2 x 1.5 W LED žárovky
Průměr výstupního potrubí	150 mm
Minimální montážní výška	650 mm nad elektrickou varnou deskou, 750 mm nad plynovou varnou deskou
Ovládací panel	Dotyková tlačítka s displejem: Zap/Vyp, Světlo, Rychlost +/-
Opožděné vypnutí	Ano, 3minutové zpoždění po dvojím stisknutí tlačítka Zap/Vyp
Automatické snížení rychlosti	Při rychlosti 4 automaticky sníží na rychlost 3 po 8 minutách
Materiál	Nerezová ocel a smaltované součásti
Bezpečnostní prvky	Tepelná ochrana motoru proti přetížení
Certifikace	Splňuje směrnice EU (CE, WEEE)

Často kladené otázky - OPK4690N Concept

Jak nainstalovat digestoř Concept OPK4690N?

Instalaci musí provést kvalifikovaný odborník. Postupujte podle těchto kroků: označte požadovanou výšku (650 mm nad elektrickou, 750 mm nad plynovou), vyvrtejte otvory pro montážní držák, zavěste digestoř, připojte pružné potrubí, nasaďte kryty komínu a zapojte do uzemněné zásuvky. Podrobné nákresy naleznete v návodu.

Jak často mám čistit kovové tukové filtry?

Při běžném používání čistěte kovové filtry každý měsíc. Při častém smažení čistěte častěji. Namočte do teplé vody s čisticím prostředkem, vydrhněte měkkým kartáčem, opláchněte a osušte. Jsou také vhodné do myčky nádobí při teplotách pod 60 °C.

Co je recirkulační režim a kdy se používá?

Recirkulační režim se používá, pokud není možné odvádět vzduch ven. Vzduch prochází kovovými a uhlíkovými filtry, které odstraňují tuk a pachy, a poté je vypouštěn zpět do místnosti. Pro tento režim musíte nainstalovat dva uhlíkové filtry (zakoupené samostatně).

Mohu digestoř provozovat bez uhlíkových filtrů?

Ano, v režimu větrání (odtahem) nejsou uhlíkové filtry nutné. Uhlíkové filtry používejte pouze při recirkulaci vzduchu. Provoz v recirkulačním režimu bez uhlíkových filtrů nebude filtrovat pachy.

Jak vyměním LED žárovky?

Odpojte napájení, odstraňte kovové filtry, odšroubujte spodní kryt, odpojte svorku LED, vytlačte žárovku zezadu a vyměňte ji za novou LED stejného typu: 1,5 W, DC 12 V, kód ILCOS D DSS-1.5-S-33.2/120.

Co dělá funkce opožděného vypnutí?

Stiskněte tlačítko Zap/Vyp dvakrát, když je digestoř zapnutá. Motor bude dále běžet na nejnižší rychlost po dobu 3 minut a poté se automaticky vypne. To pomáhá odstranit zbývající pachy.

Proč moje digestoř vibruje nebo vydává hluk?

Možné příčiny: uvolněná lopatka motoru, uvolněné uchycení motoru nebo digestoř není pevně upevněna. Zkontrolujte a utáhněte všechny upevňovací prvky. Pokud je lopatka motoru poškozena, kontaktujte servisní středisko.

Jak nainstaluji uhlíkové filtry?

Odstraňte kovové filtry. Uhlíkové filtry jsou umístěny po obou stranách motoru. Otočte každý filtr, abyste jej zajistili na místě. Při výměně postupujte obráceně. Filtry by se měly vyměňovat každé 2-3 měsíce.

Jaká je minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 650 mm u elektrických varných desek a 750 mm u plynových varných desek. To zajišťuje bezpečný a účinný provoz.

Co mám dělat, když digestoř přestane fungovat?

Zkontrolujte, zda je zástrčka správně zasunuta a zda je zásuvka pod napětím. Pokud je aktivována tepelná ochrana motoru proti přetížení, zlepšete větrání místnosti a zkontrolujte vzdálenost od varné desky. Pokud problém přetrvává, kontaktujte servisní středisko.

NÁVOD K OBSLUZE OPK4690N Concept

Odsavač par komínový

Odsávač pár komínový

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s timto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Popis jednotlivých tlačítek ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Rešení potíží

Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Technické parametry
Napětí 220–240 V ~ 50 Hz
Celkový příkon 163 W
Příkon motoru 160 W
Provedení Komínový
Montáž Na stěnu
Výška 450 mm
Šířka 900 mm
Hloubka 505 mm
Průměr výstupního pružného potrubí 150 mm
Počet stupňů výkonu odsávaného vzduchu 4
Kapacita odsávaného vzduchu 800 m	^3/_h
Počet tukových filtrů 3
Potřebný počet uhlíkových filtrů pro recírkulaci 2
Režim	Odvětrávání/reclírkulace
Osvětlení LED	2 x 1,5 W
Hmotnost	15,3 kg
Hlučnost odvětrávání/recírkulace	≤ 67 dB (A)

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchoziho upozornění.

concept

concept

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření pokrmů nebo k recirkulaci a pohlcování pachů vznikajících při vaření pokrmů.
• Tento spotřebič je vhodný pouze pro použití v domácnostech, není určen pro komerční použití.
  • Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
  • Děti si nesmí se spotřebičem hrát.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

- Nedovolte, aby byl spotřebič používán jako hračka.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

- V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

- Nezapínejte poškozený spotřebič.

• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambo-vání)! Pokud sundáte varnou nádobu z plynového hořáku, snížte jeho plamen na minimum nebo ho vypněte!
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovidal použitému varnému nádobí. Při použití nádob s menším průměrem než které je doporučeno, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.
• Pří fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Pří přehřátí oleje hrozí nebezpečí požáru!
• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2-3 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy.
• Pří odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak větší než 4 Pa (0,04 mbar).
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Případné závady

- Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.

CZ

concept

concept

CZ

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sitě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Horní kominový kryt
2 Dolní komínový kryt
3 Tělo spotřebiče
4 Ovládaci panel

Příslušenství

A Držák pro horní a dolní kominový kryt
B Držák pro spotřebič
C Výstupní pružné potrubi
D Kovový tukový filtr
E Uhlikový filtr (nutno dokoupit)

1 2 3 4

concept

concept

POPIS OVLÁDACÍHO PANELU

1 Tlačitko zapnuti/vypnuti osvětlení
2 Tlačitko minus (-)
3 Displej
4 Tlačitko plus (+)
5 Tlačitko zapnuti/vypnuti spotřebiče

Tlačitko zapnutí/vypnutí osvětlení

- Stisknutím tlačitka zapínáte nebo vypínáte osvětlení spotřebiče.

Tlačitko minus (-)

• Stisknutím tlačítka snižujete výkon odtahu odsávaného vzduchu.
• Při stisknutí tlačítka, tlačitko svítí a na displeji je zobrazena hodnota výkonu (1-4).
• Pokud je hodnota výkonu na 1 a dojde ke stisknutí tlačítka minus (-), ozve se pouze zvukový signál a na displeji bude zobrazena nejnižší hodnota výkonu (1).
• Snižování výkonu odsávaného vzduchu je možné pouze pri zapnutém spotřebiči.

Displej

- Na displeji je zobrazována hodnota výkonu odtahu odsávaného vzduchu.

Tlačitko plus (+)

• Stisknutím tlačítka zvyšujete výkon odtahu odsávaného vzduchu.
• Při stisknutí tlačítka, tlačítko svítí a na displeji je zobrazena hodnota výkonu (1-4).
• Pokud je hodnota výkonu na 4 a dojde ke stisknutí tlačitka plus (+), ozve se pouze zvukový signál a na displeji bude zobrazena nejvyšší hodnota výkonu (4).
• Zvyšování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.

Tlačitko zapnutí/vypnutí spotřebiče

• Stisknutím tlačítka zapnete nebo vypnete spotřebič.
  • Při stisknutí tlačítka, tlačítko svítí.
• Při zapnutí spotřebiče je výkon odsávaného vzduchu nastaven na nejnižší hodnotu výkonu (1). Tato hodnota je zobrazena na displeji.
• Pokud v zapnutém stavu stisknete tlačitko zapnutí/vypnutí, výkon odsávaného vzduchu se sníži na nejnižší hodnotu výkonu a dojde k odloženému vypnutí, které trvá 3 minuty. Na displeji bude tlačitko zapnutí/vypnutí bilkat.
• Přednastavená doba odloženého vypnutí je nastavena pevné a nelze jí měnit.
• Béhem odloženého vypnutí je možné spotřebič vypnout stisknutim tlačitka zapnutí/vypnutí.
  • Pro úplné vypnutí spotřebiče stiskněte tlačitko zapnutí/vypnutí 2x.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrit i uvnitř vlhkým hadřikem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výslupního pružného potrubí do odvětrávací šachty pryč z místností. Pokud je ve spotřebiči instalovaný uhlíkový filtr, vyjměte jej (viz kapitola Čištění a údržba).

1. Stisknutím tlačítka (5) zapnete spotřebič.
2. Pomocí tlačítek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.
3. Na displeji (3) je zobrazena hodnota výkonu (1-4).
4. Pro vypnutí spotřebiče stiskněte tlačitko (5) 2x.

Režim recirkulace

Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možné použit režim recirkulace. V tomto případě je odsávaný vzduch filtrován přes kovové tukové filtry a přes uhlikový filtr. Aktivní uhlik v tomto filtru pohlcuje pachy. Vzduch, který je zbaven pachů proudí zpět do místnosti otvory, které se nachází v horním komínovém krytu. Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlikový filtr (viz kapitola Čištěni a údržba).

1. Stisknutím tlačítka (5) zapnete spotřebič.

2. Pomocí tlačítek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.

3. Na displeji (3) je zobrazena hodnota výkonu (1-4).

4. Pro vypnutí spotřebiče stiskněte tlačitko (5) 2x.

Poznámka:

Při použití režimu recirkulace (namontování uhlíkového filtru) může dojit k poklesu výkonu odsávaného vzduchu.

ČIŠTĚNÍ A ÚDRŽBA

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do sucha.
• Nepoužívejte hrubé abrazivní čistící prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít k poškrábání povrchu.
• K čistěni spotřebiče nepouživejte pami čistič!
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech spotřebiče.

Čištění a výměna filtrů

Kovové tukové filtry

Pří běžném používání spotřebiče by kovové tukové filtry měly být zkontrolovány, příp. čištěny každý měsíc. V případé častějšího smažení nebo frítování tento interval zkraťte.

Nepoužívejte spotřebič bez rádně nasazených kovových tukových filtrů!

concept

concept

1. Vyjměte kovové filtry dle Obr. 1.
2. Kovové filtry doporučujeme nechat odmočit v teplé vodě s přídavkem saponátu a poté vyčistit jemným kartačkem, opláchnout čistou vodou a nechat uschnout. Filtry je možně mýt i v myčce na nádobi s programem nižšim než 60 °C. V tomto případě je nutné vyvarovat se použití agresivních mycích prostředků, díky kterým mohou hliníkové filtry pod vlivem chemické reakce černat.
3. Oschnuté filtry nasadte zpět.

Obr.1

Uhlikový filtr (nutno dokoupit)

Tento filtr se používá pouze pro režim recirkulace.
Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční funkci. Tento filtr nelze umývat nebo jinak čistit.
Při běžném používání spotřebiče, by měl být uhlíkový filtr vyměněn každé 2-3 měsíce. V případě častějšího smažení nebo fritování tento interval zkraťte.
1. Vyiměte kovpýe filtry dle Obr. 1

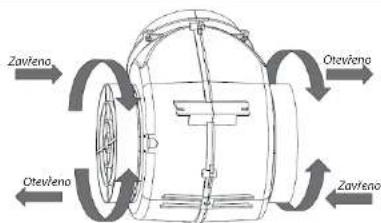

2. Uhlikové filtry jsou umístěny na obou stranách motoru. Otáčejte filtry do doby, dokud nedojde k jejich zaříštění (viz Obr. 2).
3. Pří výměné uhlikového filtru postupujte opačným způsobem.

Obr.2

Zavleno Otevreno Otevreno Zavleno

INSTALACE SPOTŘEBIČE

POZORI

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuv-

ky elektrického napěti. Pokud to nebude dodrženo, muže to mit za následek smrt nebo úraz elektrickým proudem.

- Na závady způsobené nesprávnou instalací se nevztahuje záruka.

• Odpovědnost za instalaci spotřebiče má kupujíci, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zviřatech a vécech v důsledku nesprávné instalace.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.
• Spotřebič instalujte minimálně 650 mm nad elektrické sporáky, nebo elektrické varné desky a minimálně 750 mm nad plynové sporáky, nebo plynové varné desky.
• Odsávaný vzduch nesmi být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Ohyb ventilační trubky by měl být >120°C.
• Během vaření musí být místnost dobře odvětrávaná.

Připojení do elektrické sitě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musi být volně přístupná i po její Instalací.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Na stěně za sporákem, nebo varmou deskou vyznačte minimální požadovanou montažní vyšku (650 mm pro elektrické a 750 mm pro plynové varné desky), (Obr. 3).
3. Svislou čarou vyznačte střed varné desky (sporáku).
4. Vyvrtejte otvory a připevněte držák pro odsavač dle Obr. 4.
5. Ujistěte se, že je držák ve vodorovné poloze, aby se po zavěšení odsavače zabránilo shromaždování maziva (tuku) na jedné straně (Obr. 5).
6. Zavěste odsavač na přípevněný držák dle Obr. 6.
7. Po zavěšení odsavače nasadte na výstupní otvor výstupní pružné potrubí (Obr. 7). V případě potřeby použijte redukci o průměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stěně.
8. Vyvrtejte otvory a připevněte držák spodního dílu kominu dle Obr. 8.
9. Na zavěšený odsavač nasadte spodní i horní díl kominu (Obr. 9). Horní díl vysuňte do požadované výšky a na stěně vyznačte otvory pro připevnění držáku horního dílu kominu. Následně spodní i horní díl kominu sejměte.
10. Vyvrtejte otvory a přípevněte držák horního dílu komínu dle Obr. 10.
11. Nasadte spodní i horní díl komínu. Horní díl vysuňte do požadované výšky a horní díl komínu připevněte k držáku horního dílu komínu dle Obr. 11.
12. Připojte přivodní kabel do zásuvky elektrického napětí.

Přípevnění štrouby držáku pro odsovač

Obr.5

SPRÁVNÉ SPRÁVNĚSPATNÉ

Přípevnění šrouby držéku pro spodní díl komínu

Obr. 10

Připevnění šrouby držáku pro horní dil kominu

Obr. 90br. 8

Připevnění horního dílu komínu k držáku

Demontáz

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:
1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Následné opačným způsobem jakým se provádi instalace spotřebíče, demontujete jednotlivé části odsavače.

concept

concept

ŘEŠENÍ POTÍŽÍ

Popis závady Možná příčina Řešení
Světla svítí, ale motor nepracuje	Lopatky motoru jsou zablokované. Obrařte se na servis.
	Motor nebo jeho důležité části jsou poškozeny.	Obratte se na servis.
	Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Světla nesvítí a motor nepracuje	Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napětí.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Z kovových tukových filtrú odkapává mastnota	Silně znečištěné filtry.Nebezpeči požaru!	Ihned vyčistěte, nebo vyměňte kovové tukové filtry.
Vibrace spotřebiče v zapnutém stavu	Lopatky motoru jsou poškozené. Obrařte se na servis.
	Motor není pevně připevněn.	Obrařte se na servis, nebo připevněte motor.
	Odsavač není pevně uchycen. Přípevněte odsavač.
Nedostatečný odtah odsávaného vzduchu	Vzdálenost mezi digestoří a varnou deskou je příliš veliká.	Snížte vzdálenost mezi digestoří a varnou deskou.
	Velký průvan, příliš mnoho otevřených dveři nebo oken.	Uzavřete některé dveře nebo okna.
Motor přestal pracovat	Tepelná pojistka proti přehřáti motoru se aktivovala.	Zlepšete větrání místnosti, oteviřete dveře nebo okna, příp. zkontrolujte vzdálenost mezi digestoří a varnou deskou. V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte.
Odsavač není v rovině	Držák pro odsavač není v rovině nebo nejsou pevně dotaženy šrouby držáku.	Zkontrolujte držák, zda je v rovině, příp. utáhněte upevnovací šrouby a vyrovnejte odsavač do roviny.

Výměna osvětlení

Při výměně osvětlení musí být osvětlení nahrazeno osvětlením stejného typu se stejnými parametry.

Při výměně osvětlení postupujte následovně:

1. Odpojte spotřebič od napájeci sitě, nebo vypněte příslušný jistič.
2. Vyjměte kovové filtry (viz kapitola Čištění a výměna filtrů) a pomoci dvou šroubů demontujte spodní kryt s osvětlením.
3. Odpojte svorku LED osvétlení.
4. Ze zadní strany spodního krytu zatlačte na celé télo (uložení) osvětlení a osvětlení vyjměte.
5. Vyměňte osvětlení za osvětlení stejného typu.
6. Montáž spodního krytu s osvětlením provedte opačným způsobem, než kterým jste spodní kryt demontovali.

1. Nasadte kovové filtry a připojte spotřebič k napájecí síti, nebo zapněte příslušný jistič.

	Přikon	Napěti	Obrázek LED žárovky	ILCOS D kód
LED Žárovka 1.5 W DC 12 V DSS-1.5-S-33.2/1 20

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalifikovaný odbomík nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tríděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropsku směrnici 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatriž do domácího odpadu. Je nutné odvězt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním spravné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jlnak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musi být provedena v souladu s předplys pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíle u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Tento výrobek splňuje veškeré základní požadavky směmlc EU, které se na něj vztahují.

Změny v textu, designu a technických specifikaci se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

SK

concept

concept

SK

POĐAKOVANIE

Popis ovládacieho panela

Popis jednotlivých tlačidiel ovládacieho panelu

Návod na obsíuhu

Čistenie a údržba

Výrobca si vyhradzuje právo na pripadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozomenia.

16

DÔLEŽITÉ UPOZORNENIA

Pri dodaní odsávača pár

- Na displeji sa zobrazuje hodnota výkonu odtahu odsávaného vzduchu.

Tlačidlo plus (+)

Kovové tukové filtre

Pří výmene osvetlenia musí byt osvetlenie nahradené osvetlením rovnakého typu s rovnakými parametramí.

26

SK

concept

concept

PL

Pri výmene osvetlenia postupujte nasledovne:

Tento filtr se používá pouze pro režim recirkulace.
