LPT PCIe - Počítačový adaptér Evolveo - Bezplatný návod k obsluze

Typ produktu	Adaptér paralelního portu PCI Express
Značka	Evolveo
Model	LPT PCIe
Rozhraní	PCI Express 1x
Čipová sada	ASIX AX99100
Porty	1 x DB25 paralelní port (IEEE 1284)
Režim přenosu	Plný a poloviční duplex
Kompatibilní operační systémy	Windows XP, Vista, 7, 8, 8.1, 10 (32/64-bit)
Instalace ovladače	Automaticky přes Windows Update (Windows 7+)
Napájení	Napájeno přes slot PCIe (bez externího napájení)
Rozměry (přibližně)	120 x 80 x 20 mm
Hmotnost (přibližně)	50 g
Provozní teplota	0°C až 50°C
Skladovací teplota	-20°C až 70°C
Rozsah vlhkosti	5% až 90% bez kondenzace
Bezpečnostní opatření	Ochrana proti ESD; vyhněte se vlhkosti a vysokým teplotám
Likvidace	V souladu s WEEE – nevyhazujte s domovním odpadem
Obsah balení	Karta PCIe, uživatelská příručka
Certifikace	CE
Výrobce	Abacus Electric, s.r.o. (značka Evolveo)

Často kladené otázky - LPT PCIe Evolveo

K čemu slouží Evolveo LPT PCIe?

Evolveo LPT PCIe je rozšiřující karta paralelního portu, která přidává starší paralelní port IEEE 1284 do stolního počítače prostřednictvím slotu PCI Express. Běžně se používá k připojení starších tiskáren, skenerů nebo jiných paralelních zařízení k moderním PC.

Je tento adaptér kompatibilní s Windows 10?

Ano, karta je kompatibilní s Windows 10 (32/64-bit). Pro Windows 7 a novější se ovladače instalují automaticky přes Windows Update.

Podporuje starší tiskárny?

Ano, adaptér podporuje standardní paralelní zařízení IEEE 1284, včetně většiny starších tiskáren. Ujistěte se, že vaše tiskárna používá standardní paralelní kabel.

Jak nainstalovat ovladač?

Pro Windows 7 a novější jednoduše vložte kartu do slotu PCIe a spusťte počítač. Windows automaticky detekuje a nainstaluje ovladač. Pro starší systémy může být nutné ručně nainstalovat ovladače z přiloženého CD nebo webu Evolveo.

Je karta plug and play?

Ano, na Windows 7 a vyšších je karta plug-and-play s automatickou instalací ovladače. Na starších systémech může být vyžadována ruční instalace ovladače.

Mohu tento adaptér použít s Linuxem?

Manuál zmiňuje pouze kompatibilitu s Windows. Nicméně čipová sada ASIX AX99100 může mít podporu v jádře Linuxu. Zkontrolujte seznam kompatibility hardwaru vaší distribuce nebo vyhledejte 'AX99100 Linux'.

Vyžaduje externí napájení?

Ne, karta je napájena výhradně přes slot PCI Express. Není potřeba žádné externí napájení.

Co mám dělat, pokud karta není detekována?

Ujistěte se, že je karta pevně zasazena do slotu PCIe a že je počítač během instalace vypnutý. Zkontrolujte nastavení BIOSu, zda jsou sloty PCIe povoleny. Pokud stále není detekována, zkuste jiný slot PCIe nebo aktualizujte ovladače čipové sady základní desky.

Jak mohu řešit problémy s připojením?

Nejprve ověřte, že je karta správně nainstalována. Zkontrolujte Správce zařízení, zda nejsou žluté vykřičníky. V případě potřeby přeinstalujte ovladač. Otestujte s funkčním paralelním zařízením. Také se ujistěte, že je paralelní kabel plně zasunut.

Kde mohu stáhnout nejnovější ovladač?

Nejnovější ovladače jsou obvykle k dispozici na webu podpory Evolveo (www.evolveo.com) nebo od výrobce čipové sady (ASIX). Alternativně by měl Windows Update ovladač poskytnout automaticky.

NÁVOD K OBSLUZE LPT PCIe Evolveo

Děkujeme, že jste si vybrali tento výrobek EVOLVEO a že jste vložili důvěru v naši společnost. Pro dlouhodobé používání výrobku, si před instalací prosím pečlivě přečtěte tento návod. Návod si uschovejte pro budoucí použití.

1 Rozsah dodávky

* Rozšiřující karta PCIe1X parallel port
* Návod k použití

2 Technická specifikace

Rozhraní	PCI-Express
Přenos	* 1port parallel* Full & Half duplex
Chipset	ASIX/AX99100
Kompatibilita	Windows XP/Vista/7/8/8.1/10

3 Instalace

Před zahájením instalace počítač kompletně odpojte od napájení. Vyvarujte se doteku citlivých součástek na kartě a ve vašem počítači.

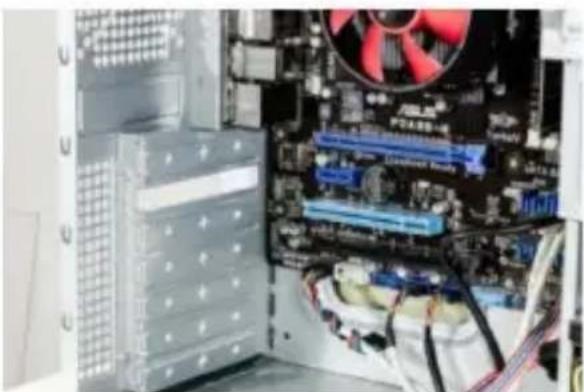

Otevřete skřín vašeho počítače. Poté vyhledejte volný slot PCI a opatrně odstraňte přidruženou konzolu slotu.

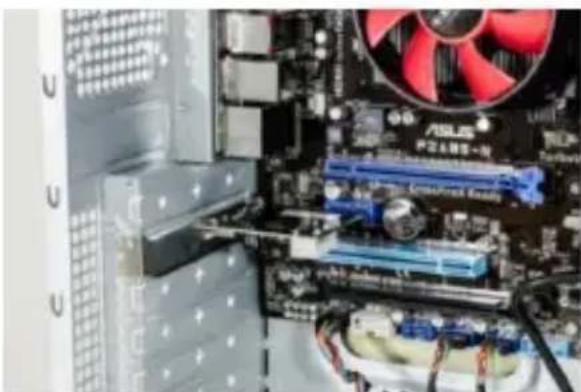

Připojte kartu do volného slotu. Ujistěte se, že je karta ve slotu správně a dostatečně zasunuta. Pomocí šroubku připevněte kartu ke skříni počítače.

4 Instalace ovladačů

Pokud používáte aktuální operační systém (Microsoft Windows 7 nebo vyšší), instalace ovladačů se provede automaticky.

Tímto je rozšiřující PCie karta po pár minutách připravena k použití. Pokud chcete používat kartu PCie s operačním systémem Windows XP, stáhněte si nejnovější ovladač z naší webové stránky.

5 Bezpečnostní pokyny a vyloučení odpovědnosti

Nepokoušejte se provádět opravy nebo konverze rozšiřující karty. Vyvarujte se kontaktu s elektrickou sítí. Výrobek je bez napětí pouze poté, co byl odpojen. Než se dotknete elektronických součástek, vždy se ujistěte, že jste uzemnění. Takto se eliminuje riziko poškození elektrostatickým výbojem z Vašeho těla.

Elektrostatický výboj může způsobit nenapravitelné poškození Vaší karty a všech připojených hardwarových komponent! Instalace rozšiřující karty se provádí na vlastní nebezpečí. Pokud nemáte technické a praktické zkušenosti v oblasti výpočetní a elektrické techniky, nechte instalaci karty provést specializovanou společnost. Výrobce neodpovídá za žádné přímé ani nepřímé škody způsobené nesprávnou instalací nebo použitím. Zálohování veškerých dat je odpovědností zákazníka. Zařízení nebylo schváleno pro venkovní použití. Proto by se mělo používat pouze v suchém prostředí. Chraňte jej před vysokou úrovní vlhkosti, vodou a sněhem. Vždy udržujte zařízení mimo dosah vysokých teplot. Nevystavujte zařízení náhlým změnám teploty nebo silným vibracím, mohlo by dojít k poškození elektronických součástek.

Před použitím zařízení ho zkontrolujte na případná poškození. Zařízení by se nemělo používat, pokud bylo vystaveno nárazům nebo jiným způsobem poškozeno. Zohledněte také národní předpisy a omezení. Nepoužívejte zařízení k jiným účelům než k těm, které jsou popsány v tomto návodu.

Výrobek není hračka. Uložte jej mimo dosah dětí nebo intelektuálně postižených osob. Jakékoli opravy nebo změny zařízení, které nebyly provedeny původním dodavatelem, mají za následek ztrátu záruky. Specifikace zařízení se mohou bez předchozího upozornění změnit.

6 Pokyny k likvidaci

Elektrické a elektronické přístroje mohou být likvidovány pouze v souladu s evropskou směrnicí WEEE, a nikoli s domácím odpadem. Komponenty musí být zlikvidovány nebo recyklovány odděleně, protože nebezpečné, toxické prvky mohou způsobovat trvalé poškození životního prostředí, pokud jsou nesprávně zlikvidovány.

Jako spotřebitel jste povinováni zákonem o elektrických a elektronických zařízeních vrátit na konci své životnosti elektrické a elektronické zboží výrobci – na místo zakoupení nebo na speciálně zřízená veřejná sběrná místa zdarma.

Podrobnosti se v každém případě řídí vnitrostátními právními předpisy. Symbol na výrobku, návod k použití a/nebo obal odkazuje na tyto předpisy. Tímto oddělením materiálů,

recyklací a likvidací starých zařízení přispíváte k ochraně našeho životního prostředí.

Potřebujete poradit i po přečtení tohoto návodu?

Nejprve si přečtěte "Nejčastější dotazy" (FAQ) na adrese www.evolveo.com nebo kontaktujte technickou podporu společnosti EVOLVEO.

Likvidace:

Symbol přeškrtnutého kontejneru na výrobku, v přiložené dokumentaci či na obalech znamená, že ve státech Evropské Unie musí být veškerá elektrická a elektronická zařízení, baterie a akumulátory po skončení jejich životnosti likvidovány odděleně v rámci tříděného odpadu. Nevyhazujte tyto výrobky do netříděného komunálního odpadu

! C€ PROHLÁŠENÍ O SHODĚ

Tímto společnost ABACUS Electric, s.r.o. prohlašuje, že EVOLVEO LPT PCIe splňuje požadavky norem a předpisů, které jsou relevantní pro daný typ zařízení.

Plné znění Prohlášení o shodě naleznete na ftp://ftp.evolveo.com/ce

Dovozce / Dovozca / Importer / Importőr

Abacus Electric, s.r.o.

Planá 2, 370 01, Česká republika

Výrobce / Výrobca / Manufacturer / Gyártó

Naxya Limited
