OPK4660N - Kuchyňský odsavač par Concept - Bezplatný návod k obsluze

Typ produktu	Odvětrávaná digestoř, nástěnná
Rozměry (V x Š x H)	550 x 600 x 500 mm
Hmotnost	13 kg
Napětí	220-240 V ~ 50 Hz
Celkový příkon	82 W
Příkon motoru	80 W
Max. odsávací výkon	650 m³/h
Počet rychlostí	3
Hladina hluku	<59 dB(A)
Průměr vývodu	150 mm
Osvětlení	2 x 1 W LED
Tukové filtry	2 kovové filtry, omyvatelné
Uhlíkový filtr	Volitelný, nutno zakoupit (pro recirkulaci jsou potřeba 2)
Provozní režimy	Větrání (venkovní) / Recirkulace (s uhlíkovým filtrem)
Typ ovládání	Elektronická tlačítka s displejem
Opožděné vypnutí	Ano, 3 minuty (pevné)
Minimální vzdálenost od varné desky	650 mm (elektrická) / 750 mm (plynová)
Bezpečnostní prvky	Tepelná ochrana proti přetížení
Instalace	Montáž na stěnu s konzolou

Často kladené otázky - OPK4660N Concept

Jak nainstalovat digestoř Concept OPK4660N?

Označte instalační výšku (650 mm pro elektrické, 750 mm pro plynové). Vyvrtejte otvory pro konzolu digestoře, připevněte ji vodorovně, zavěste digestoř. Nainstalujte výstupní potrubí do ventilační šachty. Poté připevněte komínové díly. Nakonec zapojte do uzemněné zásuvky. Podrobný postup naleznete v návodu.

Jak čistit kovové tukové filtry?

Odstraňte filtry podle obr. 1. Namočte do teplé vody s čisticím prostředkem, očistěte měkkým kartáčem, opláchněte a osušte. Jsou také vhodné do myčky nádobí při teplotě <60°C. Vyhněte se agresivním čisticím prostředkům, aby nedošlo k jejich zčernání.

Jak vyměnit uhlíkový filtr?

Odstraňte kovové tukové filtry. Uhlíkové filtry jsou umístěny po obou stranách motoru. Otočte je, abyste je uvolnili (viz obr. 2). Nahraďte novými filtry (jsou potřeba 2). Znovu nainstalujte kovové filtry.

Jaké jsou provozní režimy digestoře?

Režim větrání: vzduch je odváděn ven potrubím. Režim recirkulace: vzduch prochází kovovými a uhlíkovými filtry a vrací se zpět do místnosti. Pro recirkulaci musíte zakoupit a nainstalovat uhlíkové filtry.

Jak používat funkci opožděného vypnutí?

Stiskněte tlačítko Zap/Vyp (5), zatímco digestoř běží. Motor se přepne na rychlost 1 a displej začne blikat. Digestoř se automaticky vypne po 3 minutách. Pro zrušení stiskněte znovu Zap/Vyp.

Jak vyměnit LED osvětlení?

Odpojte napájení. Odstraňte kovové filtry a odšroubujte spodní kryt. Odpojte konektor LED. Zatlačte LED zezadu, abyste ji vyjmuli. Nainstalujte novou LED stejného typu (1 W, DC 12 V, DSS-1). Znovu smontujte.

Jaká je doporučená instalační výška nad varnou deskou?

Nejméně 650 mm nad elektrickými sporáky a 750 mm nad plynovými sporáky nebo plynovými varnými deskami.

Proč motor nefunguje, ale lampy svítí?

Možné příčiny: zablokované lopatky motoru, poškozený motor nebo problém s připojením zástrčky. Zkontrolujte zástrčku a zásuvku. Pokud stále nefunguje, kontaktujte servisní středisko.

Co dělat, když digestoř dostatečně neodsává vzduch?

Zkontrolujte vzdálenost od varné desky (může být příliš velká). Zmenšete vzdálenost. Také zavřete některé dveře nebo okna, abyste omezili průvan. Vyčistěte nebo vyměňte filtry, pokud jsou ucpané.

Mohu používat digestoř bez uhlíkového filtru?

Ano, v režimu větrání (venkovní odvod) nepotřebujete uhlíkový filtr. Uhlíkový filtr používejte pouze v režimu recirkulace, když je vzduch vracen zpět do místnosti.

NÁVOD K OBSLUZE OPK4660N Concept

Odsavač par komínový

Odsávač pár komínový

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s timto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Popis jednotlivých tlačítek ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Rešení potíží

Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Technické parametry
Napětí 220–240 V ~ 50 Hz
Celkový příkon 82 W
Příkon motoru 80 W
Provedení Komínový
Montáž Na stěnu
Výška 550 mm
Šířka 600 mm
Hloubka 500 mm
Průměr výstupního pružného potrubí 150 mm
Počet stupňů výkonu odsávaného vzduchu 3
Kapacita odsávaného vzduchu 650 m	1h
Počet tukových filtrů 2
Potřebný počet uhlíkových filtrů pro recirkulaci 2
Režim	Odvětrávání/recirkulace
Osvětlení LED 2 x 1 W
Hmotnost	13 kg
Hlučnost odvětrávání/recirkulace	<59 dB (A)

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchoziho upozornění.

CZ

concept

concept

CZ

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření pokrmů nebo k recirkulaci a pohlcování pachů vznikajících při vaření pokrmů.
• Tento spotřebič je vhodný pouze pro použití v domácnostech, není určen pro komerční použití.
  • Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
  • Děti si nesmí se spotřebičem hrát.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

- Nedovolte, aby byl spotřebič používán jako hračka.

- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.

- V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.

- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

- Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.

- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.

- Nezapínejte poškozený spotřebič.

• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambo-vání)! Pokud sundáte varnou nádobu z plynového hořáku, snížte jeho plamen na minimum nebo ho vypněte!
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovidal použitému varnému nádobí. Při použití nádob s menším průměrem než které je doporučeno, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.
• Pří fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Pří přehřátí oleje hrozí nebezpečí požáru!
• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2-3 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy.
• Pří odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak větší než 4 Pa (0,04 mbar).
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je opotřebované, případně má jiné defekty.
• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Případné závady

- Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.

4

5

CZ

concept

concept

CZ

• Při opravách a zásazích musí být spotřebič odpojen od elektrické sitě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Horní kominový kryt
2 Dolní kominový kryt
3 Tělo spotřebiče
4 Ovládaci panel

Příslušenství

A Držák pro horní a dolní kominový kryt
B Držák pro spotřebič
C Výstupní pružné potrubi
D Kovový tukový filtr
E Uhlikový filtr (nutno dokoupit)

1 2 3 4

concept

concept

POPIS OVLÁDACÍHO PANELU

1 Tlačitko zapnutí/vypnutí osvětlení
2 Tlačitko minus (-)
3 Displei
4 Tlačitko plus (+)
5 Tlačitko zapnuti/vypnuti spotřebiče

Tlačitko zapnutí/vypnutí osvětlení

- Stisknutím tlačitka zapínáte nebo vypínáte osvětlení spotřebiče.

Tlačitko minus (-)

• Stisknutím tlačítka snižujete výkon odtahu odsávaného vzduchu.
• Při stisknutí tlačítka, tlačitko svítí a na displeji je zobrazena hodnota výkonu (1-3).
• Pokud je hodnota výkonu na 1 a dojde ke stisknutí tlačítka minus (-), ozve se pouze zvukový signál a na displeji bude zobrazena nejnižší hodnota výkonu (1).
• Snižování výkonu odsávaného vzduchu je možné pouze pri zapnutém spotřebiči.

Displej

- Na displeji je zobrazována hodnota výkonu odtahu odsávaného vzduchu.

Tlačitko plus (+)

• Stisknutím tlačítka zvyšujete výkon odtahu odsávaného vzduchu.
• Při stisknutí tlačítka, tlačítko svítí a na displeji je zobrazena hodnota výkonu (1-3).
• Pokud je hodnota výkonu na 3 a dojde ke stisknutí tlačitka plus (+), ozve se pouze zvukový signál a na displeji bude zobrazena nejvyšší hodnota výkonu (3).
• Zvyšování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.

Tlačitko zapnutí/vypnutí spotřebiče

• Stisknutím tlačítka zapnete nebo vypnete spotřebič.
• Při stisknutí tlačítka, tlačítko svítí.
• Při zapnutí spotřebiče je výkon odsávaného vzduchu nastaven na nejnižší hodnotu výkonu (1). Tato hodnota je zobrazena na displeji.
• Pokaždé, jakmile dojde k zapnuti spotřebiče, bude výkon odsávaného vzduchu vždy nastaven na nejnižší hodnotu výkonu (1).
• Pokud v zapnutém stavu stisknete tlačitko zapnutí/vypnutí, výkon odsávaného vzduchu se sníží na nejnižší hodnotu výkonu (1) a dojde k odloženému vypnutí, které trvá 3 minuty. Na displeji bude nejnižší hodnota výkonu (1) blikat.

• Prednastavená doba odloženého vypnutí je nastavena pevně a nelze ji měnit.
• Během odloženého vypnutí je možné spotřebič vypnout stisknutím tlačítka zapnutí/vypnutí.
  • Pro úplně vypnuti spotřebiče stiskněte tlačitko zapnuti/vypnuti 2x.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít i uvnitř vlhkým hadřikem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti. Pokud je ve spotřebiči instalovaný uhlíkový filtr, vyjměte jej (viz kapitola Čištění a údržba).

1. Stisknutim tlačitka (5) zapnete spotřebič.
2. Pomocí tlačítek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.
3. Na displeji (3) je zobrazena hodnota výkonu (1-3).
4. Pro vypnutí spotřebiče stiskněte tlačitko (5) 2x.

Režim recirkulace

Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možné použit režim recirkulace. V tomto případě je odsávaný vzduch filtrován přes kovové tukové filtry a přes uhlíkový filtr. Aktivní uhlík v tomto filtru pohlcuje pachy. Vzduch, který je zbaven pachů proudí zpět do místnost otvory, které se nachází v horním komínovém krytu. Při použití režimu recirkulace je nutné dokoupit a namontovat odpovidající uhlíkový filtr (viz kapitola Čištění a udržba).

1. Stisknutím tlačítka (5) zapnete spotřebič.
2. Pomocí tlačitek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.
3. Na displeji (3) je zobrazena hodnota výkonu (1-3).
4. Pro vypnutí spotřebiče stiskněte tlačitko (5) 2x.

Poznámka:

Pří použití režimu recirkulace (namontování uhlíkového filtru) může dojít k poklesu výkonu odsávaného vzduchu.

ČIŠTĚNÍ A ÚDRŽBA

• Pred údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napěti nebo vypněte jlistič elektrické zásuvky spotřebiče.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do sucha.
• Nepoužívejte hrubé abrazivní člistící prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojit k poškrábání povrchu.
  • K čištění spotřebiče nepoužívejte parní čistič!
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech spotřebiče.

concept

concept

Čištění a výměna filtrů

Kovové tukové filtry

Při běžném používání spotřebiče by kovové tukové filtry měly být zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení nebo fritování tento interval zkraťte.

Nepodzivejte spotebic bez tabne nasazelných kovovych takovych infra: 1. Wimite kovačuši filtrudla Obu: 1

1. Vyjmete kovove nity die Obj. 1.

2. Kovové filtry doporučujeme nechat odmočit v teplé vodě s přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na nádobí s programem nižším než 60 °C. V tomto případě je nutné vyvarovat se použití agresivních mycích prostředků, díky kterým mohou hlinikové filtry pod vlivem chemické reakce černat.

3. Oschnuté filtry nasadte zpět.

Obr. 1

Uhlíkový filtr (nutno dokoupit)

Tento filtr se použivá pouze pro režim recirkulace.

Filtr obsahuje aktivní uhlik, který pohlcuje odsávané pachy. Po určité době se aktivní uhlik nasytí a zkrátí absorpční funkci. Tento filtr nelze umývat nebo jinak čistit.

Při běžném použivání spotřebiče, by měl být uhlíkový filtr vyměněn každé 2-3 měsice. V případě častějšího smažení nebo fritování tento interval zkraťte.

1. Vyiměte kovpýe filtry dle Obr. 1

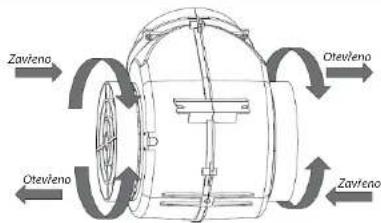

2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte filtry do doby, dokud nedojde k jejich zalištění (viz Obr. 2).

3. Při výměně uhlikového filtru postupujte opačným způsobem.

Obr.2

Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte prívodní kabel ze zásuvky elektrického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a vécech v důsledku nesprávné instalace.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.
• Spotřebič instalujte minimálné 650 mm nad elektrické sporáky, nebo elektrické varné desky a minimálné 750 mm nad plynové sporáky, nebo plynové varné desky.
• Odsávaný vzduch nesmi být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
  • Ohyb ventilační trubky by měl být >120°C.
• Během vaření musí být místnost dobře odvětrávaná.

Připojení do elektrické sitě

• Oveřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sítě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Na stěně za sporákem, nebo varnou deskou vyznačte minimální požadovanou montážní výšku (650 mm pro elektrické a 750 mm pro plynové varné desky), (Obr. 3).
3. Svislou čarou vyznačte střed varné desky (sporáku).
4. Vyvrtejte otvory a připevněte držák pro odsavač dle Obr. 4.
5. Ujistěte se, že je držák ve vodorovné poloze, aby se po zavěšení odsavače zabránilo shromaždování maziva (tuku) na jedné straně (Obr. 5).
6. Zavěste odsavač na přípevněný držák dle Obr. 6.
7. Po zavěšení odsavače nasadte na výstupní otvor výstupní pružné potrubí (Obr. 7). V připadě potřeby použijte redukci o průměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stěně.
8. Vyvrtejte otvory a připevněte držák spodního dílu kominu dle Obr. 8.
9. Na zavěšený odsavač nasadte spodní i horní díl kominu (Obr. 9). Horní díl vysuňte do požadované výšky a na stěně vyznačte otvory pro připevnění držáku horního dílu kominu. Následně spodní i horní díl kominu sejměte.

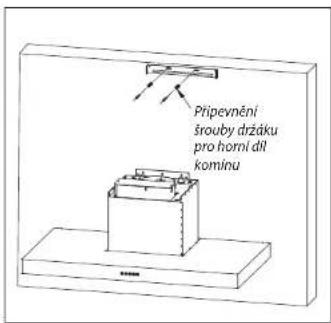

10. Vyvrtejte otvory a přípevněte držák horního dílu komínu dle Obr. 10.

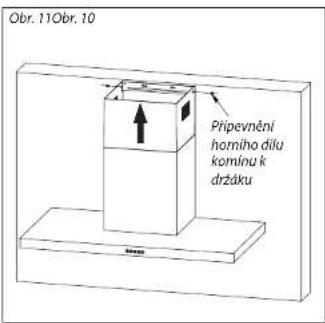

11. Nasadte spodní i horní díl kominu. Horní díl vysuňte do požadované výšky a horní díl kominu připevněte k držáku horního dílu kominu dle Obr. 11.
12. Připojte přivodní kabel do zásuvky elektrického napětí.

Obr. 4 Připevnění šrouby držáku pro odsavač

Obr. 5 SPRÁVNĚ SPRÁVNĚŠPATNĚ

Obr. 8 Přípevnění srouby držáku pro spodní díl komínu

Obr. 9

Připevnění šrouby držáku pro horní díl kominu

Obr. 11Obr. 10 Připevnění homího dílu kominu k drzáku

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:
1. Nejdříve odpojte přívodní kabel od elektrické sitě (vytáhněte zástrčku nebo vypněte jistič).
2. Následně opačným způsobern jakým se provádí instalace spotřebiče, demontujete jednotlivé části odsavače.

concept

concept

ŘEŠENÍ POTÍŽÍ

Popis závady Možná příčina Řešení
Světla sviti, ale motor nepracuje	Lopatky motoru jsou zablokované. Obrafte se na servis.
	Motor nebo jeho důležité části jsou poškozeny.	Obratte se na servis.
	Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napěti.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Světla nesvítí a motor nepracuje	Špatně nebo málo zasunutá zástrčka do zásuvky elektrického napěti.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Z kovových tukových filtrú odkapává mastnota	Silné znečištěné filtry.Nebezpeči požáru!	Ihned vyčistěte, nebo vyměnte kovové tukové filtry.
Vibrace spotřebiče v zapnutém stavu	Lopatky motoru jsou poškozené. Obrafte se na servis.
	Motor není pevně připevněn.	Obratte se na servis, nebo připevněte motor.
	Odsavač není pevně uchycen. Přípevněte odsavač.
Nedostatečný odtah odsávaného vzduchu	Vzdálenost mezi digestoří a varnou deskou je příliš velká.	Snížte vzdálenost mezi digestoří a varnou deskou.
	Velký průvan, příliš mnoho otevřených dveři nebo oken.	Uzavřete některé dveře nebo okna.
Motor přestal pracovat	Tepelná pojistka proti přehřáti motoru se aktivovala.	Zlepšete větrání místnosti, otevířete dveře nebo okna, příp. zkontrolujte vzdálenost mezi digestoří a varnou deskou. V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte.
Odsavač není v rovině	Držák pro odsavač není v rovině nebo nejsou pevně dotaženy šrouby držáku.	Zkontrolujte držák, zda je v rovině, příp. utáhněte upeňovací šrouby a vyrovnejte odsavač do roviny.

Výměna osvětlení

Při výměně osvětlení musí byt osvětlení nahrazeno osvětlením stejného typu se stejnými parametry.

Při výměně osvětlení postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Vyjměte kovové filtry (viz kapitola Čištění a výměna filtrů) a pomoci dvou šroubů demontujte spodní kryt s osvětlením.
3. Odpojte svorku LED osvětlení.
4. Ze zadní strany spodního krytu zatlačte na celé tělo (uložení) osvětlení a osvětlení vyjměte.
5. Vyměnte osvětlení za osvětlení stejného typu.
6. Montáž spodního krytu s osvětlením provedte opačným způsobem, než kterým jste spodní kryt demontovali.
7. Nasadte kovové filtry a připojte spotřebič k napájecí siti, nebo zapněte příslušný jistič.

	Přikon	Napětí	Obrázek LED žárovky	ILCOS D kód
LED Žárovka 1 W DC 12 V DSS-1.5-S-33.2/120

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musl provést kvalifikovaný odborník nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sbéru třidéného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnici 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepafíž do domácilo odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajlštěním spravné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jlnak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíle u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

SK

concept

concept

SK

POĐAKOVANIE

Popis ovládacieho panela

Popis jednotlivých tlačidiel ovládacieho panelu

Návod na obsíuhu

Čistenie a údržba

Výrobca si vyhradzuje právo na pripadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozomenia.

16

DÔLEŽITÉ UPOZORNENIA

Pri dodaní odsávača pár

• Stlačením tlačidla znížite výkon odťahu odsávaného vzduchu.
• Pri stlačení tlačidla tlačidlo svieti a na displeji sa zobrazí hodnota výkonu (1 — 3).
• Ak je hodnota výkonu 1 a dójde k stlačeniu tlačidla minus (-), ozve sa iba zvukový signál a na displeji sa zobrazí najnižšia hodnota výkonu (1).
• Znížit výkon odsávaného vzduchu možno iba pri zapnutom spotrebiči.

Displej

Kovové tukové filtre

Hrozí nebezpečenstvo úrazu elektrickým průdom! Pred inštaláciou pristroja odpojte prívodný kábel zo zásuvky elektrického napätia. Ak to nedodržite, následkom môže byt smrt alebo úraz elektrickým průdom.

Pri výmene osvetlenia musi byt osvetlenie nahradené osvetlením rovnakého typu s rovnakými parametrami.

Pri výmene osvetlenia postupujte nasledovne:

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych

Česká republika

Název	Ulice	PSČ	Město	Telefon	E-mail
Jindřich Valenta CONCEPT	Vysokomýtská 1800	565 01	Choceň	[phone]	[e-mail]

Slovenská republika

Názov	Ulica	PSC	Mesto	Telefón	E-mail
CONCEPT	Hurbanova	911 01 Trenčín [phone]			[e-mail]
Slovensko s.r.o.	1563/23

Polska
