NÁVOD K OBSLUZE VM 631 X Mora

Rychlý návod k obsluze

Podrobné postupy obsluhy najdete v jednotlivých kapitolách návodu.

Zapnutí spotřebiče

Spotřebič se zapíná stiskem tlačítka hlavního vypínače (Power) a otevřením dvířek.

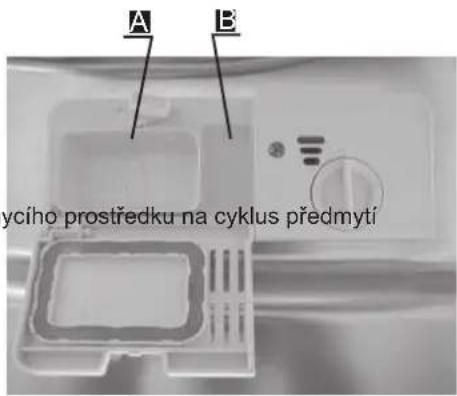

Naplnění dávkovače mycího prostředku

Oddíl A:

Při každém cyklu mytí.

Oddíl B:

Pouze u programů s předmytím. (Řid'te se pokyny!)

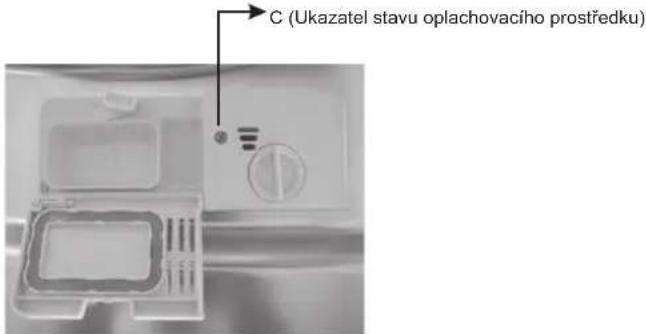

Kontrola hladiny oplachovacího prostředku

Mechanický ukazatel C.

Případná elektrická kontrolka na ovládacím panelu.

Kontrola hladiny regenerační soli

(Pouze u modelů se systémem změkčování vody.)

Případná elektrická kontrolka na ovládacím panelu.

Pokud na ovládacím panelu není kontrolka nízkého stavu regenerační soli (u některých modelů), děrsíspíltodostněpotovače odhadnout podle počtu cyklů, po které byla myčka v provozu.

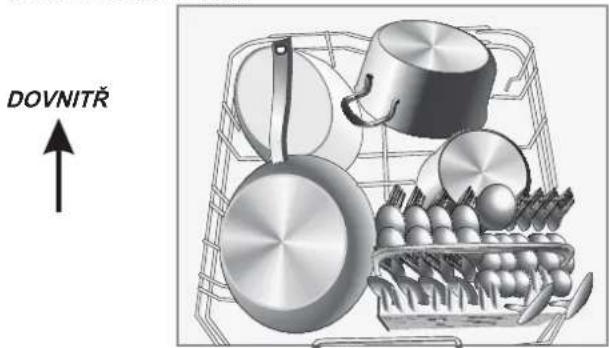

Naplnění košů

Případné větší zbytky jídla je zbytké pěpálábébotjídla na pánvích a kastrolech změkčěte a kpošomíznapkyny k plnění myčky.

Výběr programu

Opakovaným stiskem tlačítka Program vybertpříslušný program. (Viz oddíl nazvaný Pokyny k obsluze.)

Spuštění myčky

Zavře te dvířka, otevře et přívod vody a stiskněte tlačitko Start/Pause. Přístroj se spustí asi za 10 vteřin.

• Změna programu

• 1. Běžící cyklus lze změnit pouze krátce po spuštění. Mycí prostředek se totiž jinak uvolní a voda se vypustí. Pokud k tomu dojde, je nutné dávkovač mycího prostředku doplnit.
• Stiskněte tlačítko Start/Pause, poté podržte tlačítko programu po dobu delší než 3 vteřiny; tím se běžící program zruší.
• Zvolte nový program.

• Myčku znovu spustte.

• Otevřete dveře, pro zapnutí myčky stiskněte tlačítko on-off (zap.-vyp.)

2.Zavřete dveře, otáčejte voličem , dokud se nerozsvítí zvolený program (viz oddíl nazvaný „Pokyny k obsluze“)

1. Zavřete dveře, myčka začne opět pracovat po 10 sekundách
2. Dvířka zavřete a stiskněte tlačitko Start/Pause. Myčka se opět spustí asi za 10 vteřin.

APOZOR!

Dvlřka otevírejte opatrně. Z otevřených dvířek může unikat horká pára!

- Přidání zapomenutého nádobí do myčky

- Jestliže přístroj během cyklu mytí vypnete, při opětovném spuštění znovu zvolte požadovaný cyklus mytí a myčku obsluhujte v souladu s původním zapnutým stavem.

• Vypnutí přístroje během cyklu mytí

Vypnutí spotřebiče

Po skončení cyklu mytí se 8x ozve bzučák myčky a myčka se poté vypne. Spotřebič se vypíná stiskem tlačítka Power.

Zavření přívodu vody, vyprázdnění košů

Pozor: P řed vyprázdněním myčky je třeba několik minut počk (así 15 minut), protože ještě horké nádobí a náčiní je při manipulanáchylnější k rozbití. Bude potom také lépe schnout. Přístroj vyprazdňuj te od spodního koše.

Prostudujte si tento návod

Vážený zákazníku,

tento spotřebič je určen k použití v domácnostech a podobných provozech , jako jsounapříklad:

- kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích;

-hospodářské usedlosti;

- pro hosty v hotelech, motelech a další ch ubytovacích zařízeních;

- v penzionech a podobných zařízeních.

Před použitím myčky si důkladně prostudujte tento návod – pomůže vám při řádném používání a údržbě myčky.
Uschovejte ho j k pozdějšímu nahlédnutí.
Předejte hopřípadnému dalšímu majiteli myčk y.

Tento návod obsahuje oddíly, které se týkají bezpečnosti, obsluhy, montáže, řešení problémů atd.

Než zavoláte do servisu

S vyřešením některých běžnějších problémů vlastními silami vám pomůže oddíl řešení problémů.
Pokud problém nedokážete vyřešit sami, požádejte o pomoc odborného technika.

UPOZORNĚNÍ:

Výrobce může v souladu se svou politikou neustálého vývoje a zdokonalování výrobku provádět změny bez předchozího upozornění.

1) Bezpečnostní informace 1
2) Likvidace....2....2
3) Obsluha....3....3

Ovládací panel....3 .... 3..... .Součásti myčky

4) Před prvním použitím 4 4

A. Změkčovač vody 4
B. Plnění změkčovače solí....5
C. Plnění dávkovače oplachovacího prostředku..5
D. Účinek mycího prostředku ......6

5) Plnění košů myčkyy....9....9

......9Pozor před a

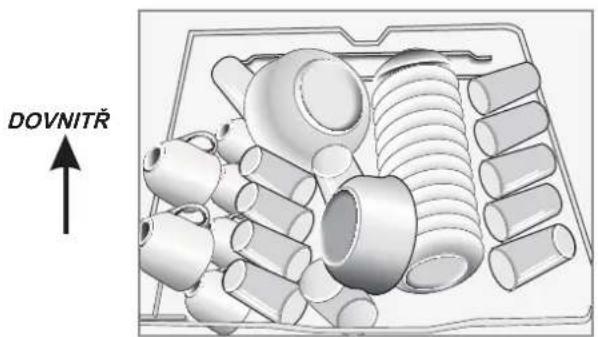

Postup při plnění běžným nádobím....10

6) Spuštění programu myčkyy.....11.....11

11Tabulka cyklů m 12.Zapnutí přístroje

Změna programu....12

Na konci cyklu mytí....12

7) Údržba a čistění ..... 13..... 13

13Filtrační soustav 14. Péče o myčku

8) Návod k montáži....15

Připrava montáže.... 15

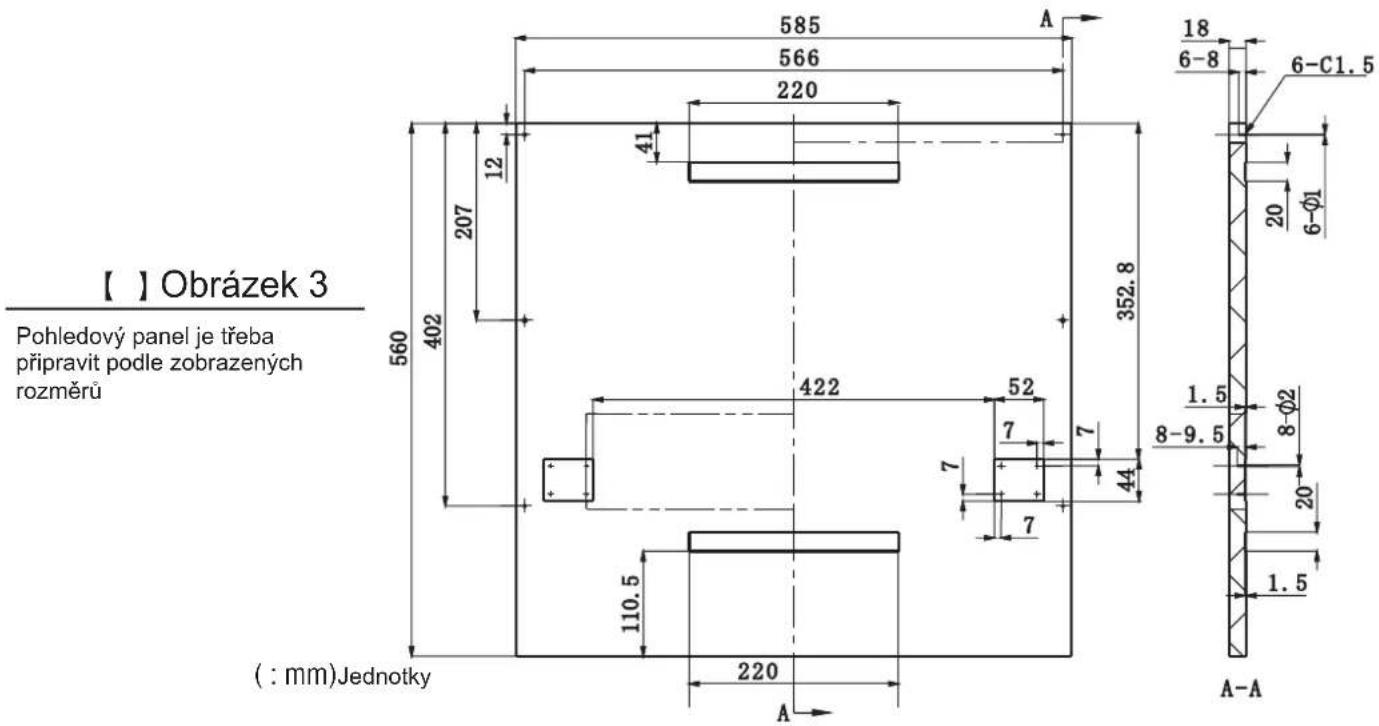

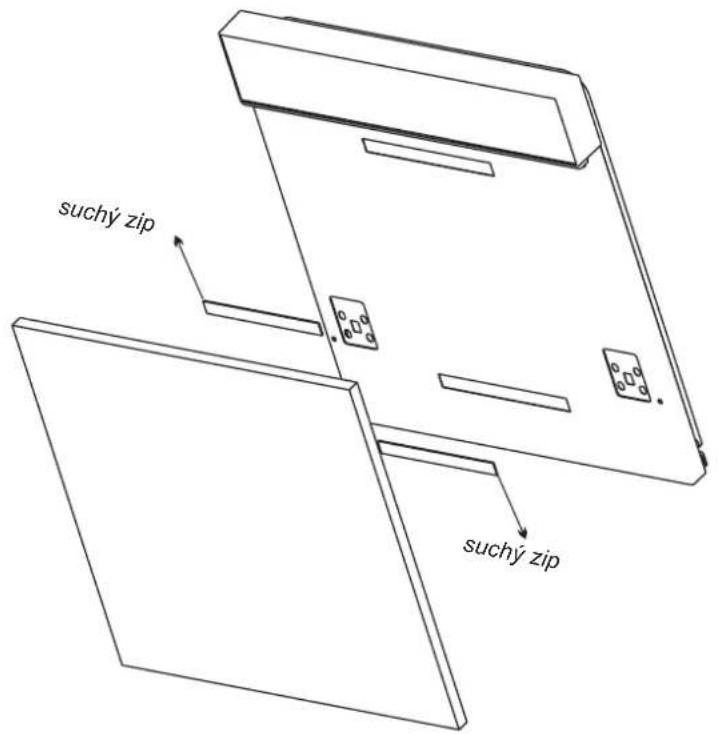

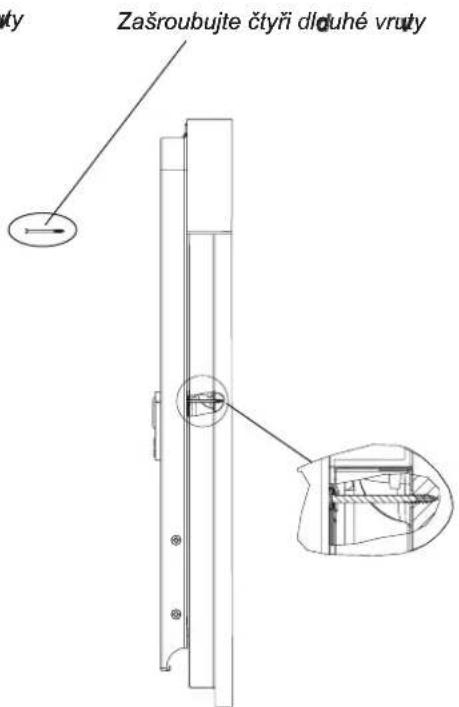

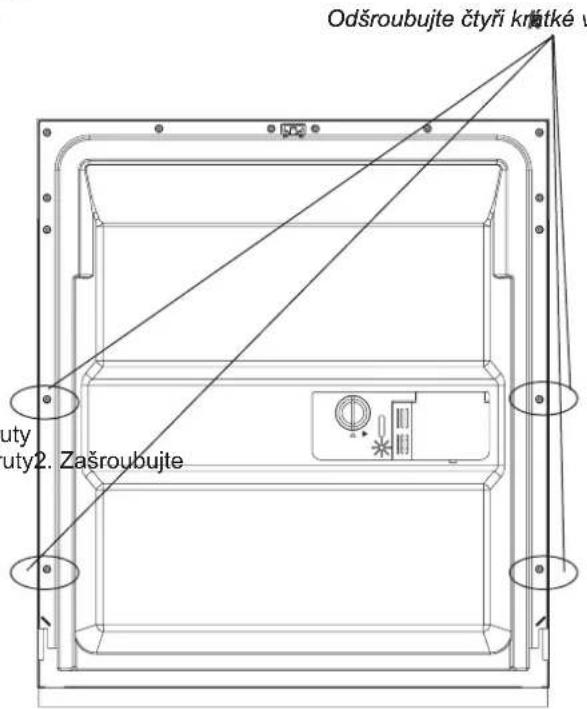

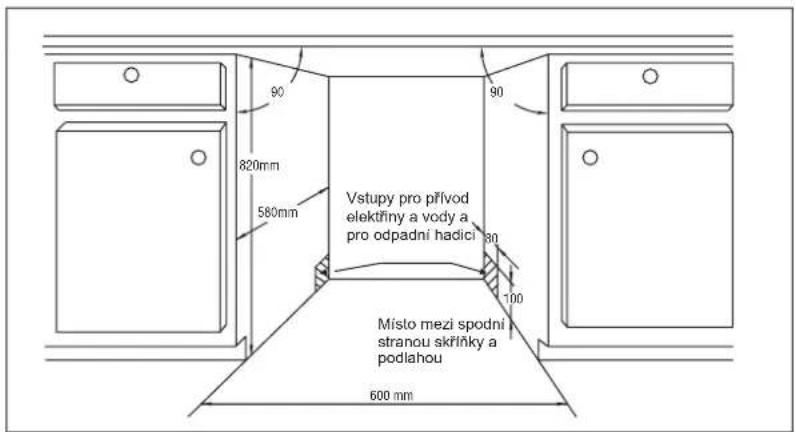

Rozměry pohledového panelu a montáž......16

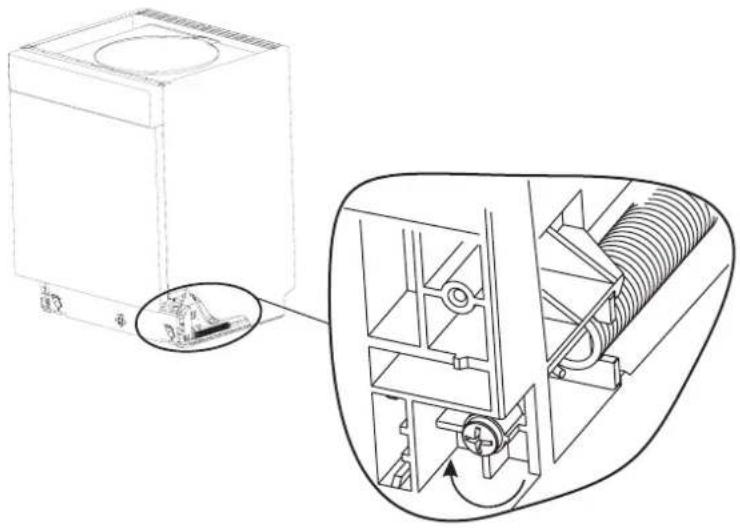

Nastavení síly pružiny dveří....18

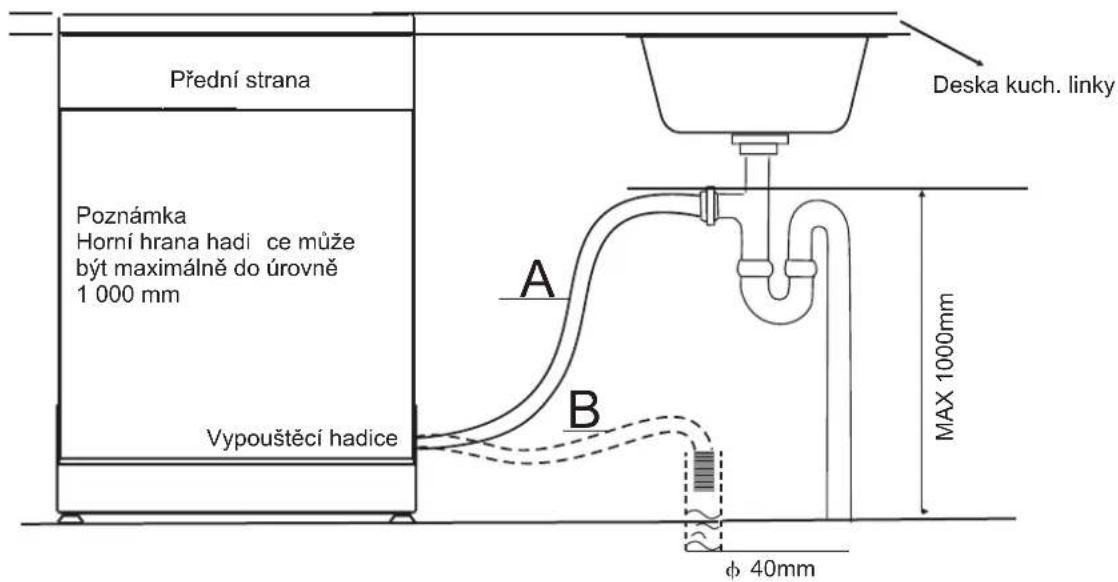

Připojení vypouštěcí hadice 18

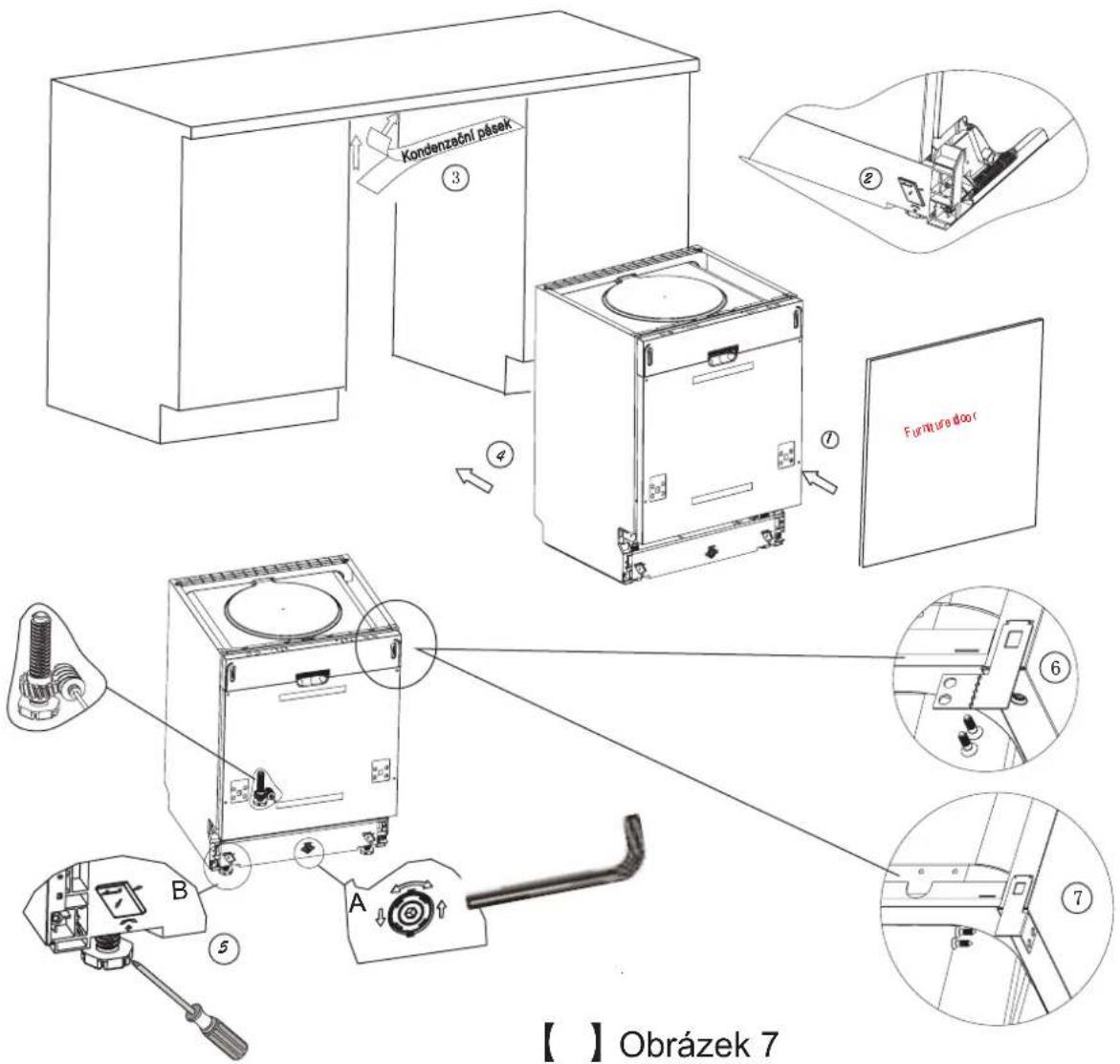

Postup montáže myčky....19

Elektrická instalace....20

Připojení vody....21

RBSENÍPROBLÉMÚLÉMÚ....22...22

Než zavoláte do servisu ....22 ....23Chybové kódy

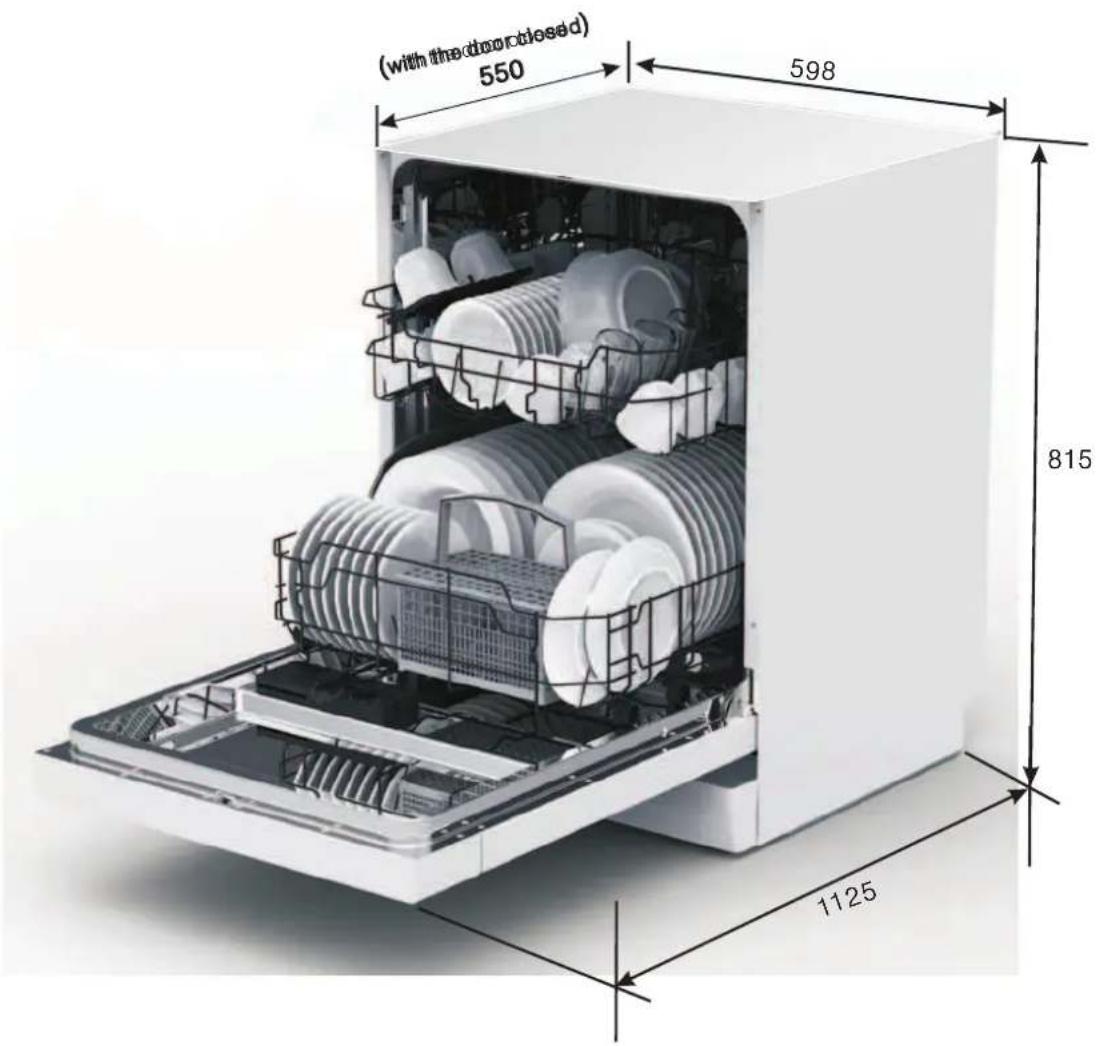

Technické údaje 24

Plnění košů podle normy En50242

1. DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE PŘED POUŽITÍM SI PŘEČTĚTE VEŠKERÉ POKYNY

POZOR! Při používání myčky dodržujte následující bezpečnostní opatření:

UZEMNĚNÍ

Spotřebič musí být uzemněn. Uzemnění v případě poruchy snižuje nebezpečí úrazu elektrickým proudem, prprotoszédí cestou nejmenšího odporu. Tento spotřebič je vybaven šňůrou, obteráuje zemnicí vodič a zemnicí konektor.
Konektor musí být zapojen do vhodné zásuvky, která je osazena a uzemněna v souladu s veškerými místně platnými předpisy a vyhláškami.

⚠ POZOR!

Nesprávné zapojení zemni cího vodiče může vést k nebezpečí úrazu elektrickým proudem.
V případě pochybností o správném uzemnění spotřebiče se poradťe s odborně způsobilým elektrikářem nebo zástupcem servisu. Konektor dodávaný se spotřebičem neupravujte, pokud se nehodí do vaší zásuvky. Požádejte odborně způsobilého elektrikáře , aby osadil vhodnou zásuvku.

POZOR! SPRÁVNÉ POUŽITÍ

■ Na dvířkách a koších na nádobí nestůjte, nese děpjeu přívejte k určenému účelu.
Při použití nebo bezprostředně po něm se nedotýkédeného tělesa. (Platí pouze u přístrojů s viditelným topným tělesem.)
Myčku nespouštějte, pokud nejsou řádně namontovavšechny kryty. Za provozu myčky otevírejte dvířka velmi opatrně, hrozí vystříknutí vody.
Na otevřená dvířka nepokládejěké předměty ani na ně neštupojčitý se mohl převrátit.
Při vkládání věcí k mytí: 1) Ostré předměty umístujte takmably poškodit těsnění dvířek. 2) Pozor: Nože a ostatní náčiní s ostrými špičkami vždy ukládejte koše špičkou dolů nebo ve vodorovné poloze.
Při používání myčky se vyvarujteotyku plastových předmětů s topným tělesem. (Platí pouze u přístrojů s viditelným topným tělesem.) Po skončení cyklu mytí se přesvědčteže dávkovač mycího prostředku je prázdný.
■ Nemyjte plastové předměty, pokud nejsou označenéako „vhodné do myčky“ nebo obdobně.
■ U takto neoznačených plastových předmětů si zjistěte doporučení výrobce.
■ Používejte pouze mycí a oplachovací prostředky určené pro automatické myčky nádobí.
V myčce nikdy nepoužívejtedlo, prací prášky ani prostředky pro ruční mytí. Tyto výrobky uchovávejteno dosah dětí.

Dětem neumožňujte přístup k mycím a oplachovacím prostředkům ani k otevřeným dvířkům myčky – uvnitř by mohly být zbytky mycího prostředku.
Tento spotřebič není určen k používání osobami (včetně dětí) se sníženou tělesnou, smyslovou nebo duševní schopností , příp. sedostatkem zkušeností a znalostí, pokud nejsou pod dohledem osoby zodp ovědné za jejich bezpečnost nebo nejsou touto osobou vyškolené k používání spotřebiče.
■ Děti by měly být pod dohledem, aby si se spotřebičem nehrály.
■ Mycí prostředky do myčky nádobí jsou silně zásadité, při požití mohou být velice nebezpečné. Zabraňte styku s pokožkou a očima a nedovolte dětem přibližovat se k myčce, jestliže jsou otevřená dvířka.
Dvířka nenecháv ejtětevřená, protože to může zvyšovat nebezpečí zakopnutí.
■ Poškozenou přívodní šňůru musí vyměnit výrobce jeho servisní zástupce nebo obdobně způsobilá osoba, aby nedošlo k nebezpečí.
Při vyřazování staré myčky z provozu nebo její likvidaci odmontuj telvířka mycího prostoru.
Obalové materiály likvidujte vhodným způsobem.
Myčku použív ejtepouze k jejímu určeném účelu.
Napájecí šňůra nesmí být při montáži spotřebiče příliš nebo nebezpečně ohnutá ani zmáčknutá Nehrajte si s ovládacími prvky.
Spotřebič má být připojen ý k vodovodu novou sadou hadic; staré sady hadic znovu nepoužívejte.
■ Maximální počet jídelních souprav k mytí je 12.
■ Maximální přípustný vstupní tlak vody je 1 Mpa.
■ Minimální přípustný vstupní tlak vody je 0,04 Mpa.

TYTO BEZPEČNOSTNÍ INFORMACE SI PEČLIVĚ PROSTUDUJTE A ŘIĎTE SE JIMI. TENTO NÁVOD USCHOVEJTE.

2. LIKVIDACE

Obalový materiál od myčky likviduj rádeým způsobem.

Veškeré obalové materiály lze recyklovat.

Plastové dílce jsou označen é standardními mezinárodními zkratkami:

■ PE – polyetylen, např. balicí fólie
■ PS – polystyren, např. vycpávkový materiál
POM – polyoxymetylen, např. plastové sponky
■ PP – polypropylen, např. doplňovač soli
ABS – akronytrilbutadienstyren, např. ovládací pan

POZOR!

■ Obalový materiál může být nebezpečný pro děti.
Obal i spotřebič prosím likvidujte ve sběrném dvoře. Z toho důvodu odřízněte elektrický napájecí kabel a znehodnotte zavírání dvířek.
■ Lepenkové obaly se vyrábějí z recyklovaného papíru a měly by se odevzdat do papírového odpadu k recyklaci.
Rádnou likvidací tohoto výrobku pomůžete předcházet možným negativním důsledkům pro životní prostředí a lidské zdraví, by jihaté mokládání způ slobteny nevhodným výrobkem v odpadu.
■ Více informací o recyklaci tohoto výrobku obdržíte od v služeb. ašeho obecního úřadu a technických

LIKVIDACE: Tento výrobek nelikvidujte jako netříděný komunální odpad. Je nezbytn tento odpad sbírat odděleně za účelem dalšího zpracování.

3. OBSLUHA

DÜLEŽITÉ

Než myčku poprvé použijete, prostudujte si celý návod, tím si zabezpečite aximální

výkonnost myčky nádobí

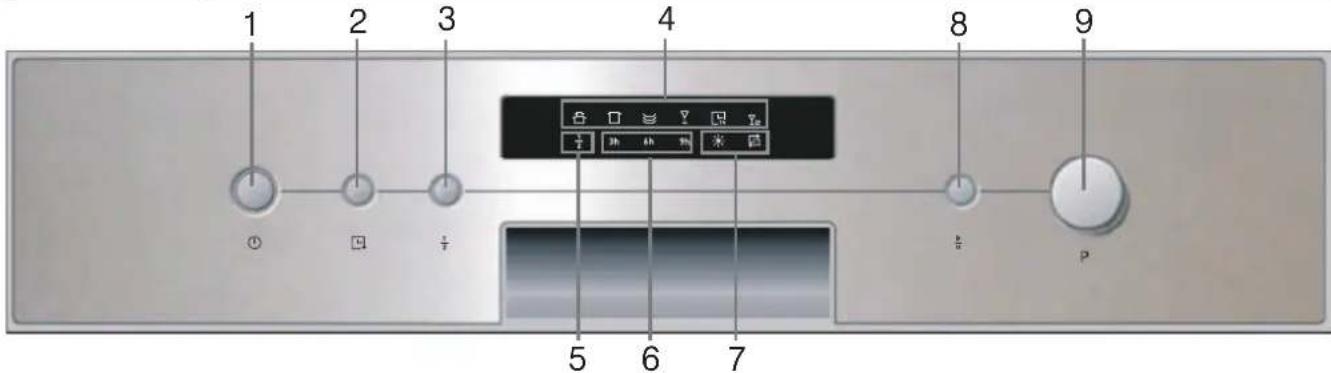

Ovládací panel

1. Tlačítko Zapnutí/Vypnutí: Slouží k zapnutí/vypnutí napájení.
2. Tlačitko odloženého startu: Stisknutím tlačitka odložite start mycího programu.
3. Tlačítko poloviční náplně: Slouží k volbě funkce poloviční náplně. (Tuto funkci poloviční náplně lze použít pouze v případě, že máte maximálně 6 souprav nádobí. Spotřeba vody a elektrické energie bude nižší. Použití je možné pouze u programu Intensive, Normal, Eco, Glass a 60 min.)
4. Programové kontrolky: Ukazují, který program jste zvolili.
5. Kontrolky poloviční náplně: Indikují, zda je nebo není spuštěna funkce poloviční náplně.
6. Kontrolky odloženého startu: U kazují dobu odloženého spuštění (3h/6h/9h).
7. Kontrolky soli a leštidla: Svítí, jakmile je nutné doplnit zásobník soli nebo dávkovač.
8. Tlačitko Start /Pauza: Slouží ke spuštění zvoleného mycího programu nebo k pozastavení mycího programu, jakmile je myčka v chodu.
9. Volič mycího programu: Otáčením nastavíte volič na příslušný program.

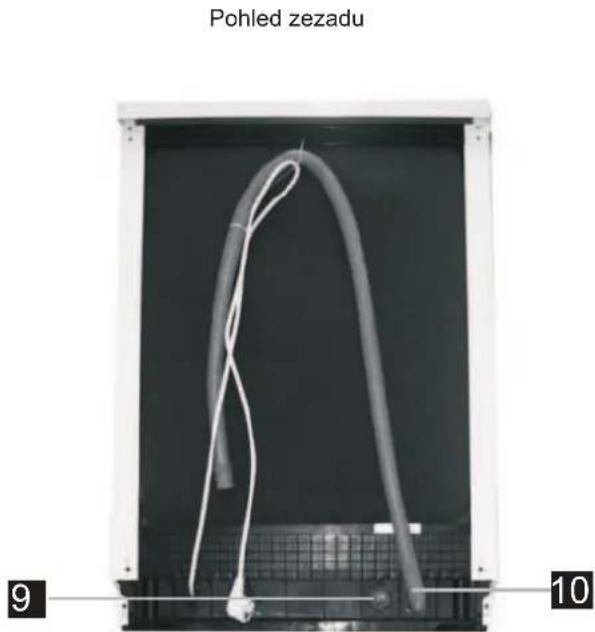

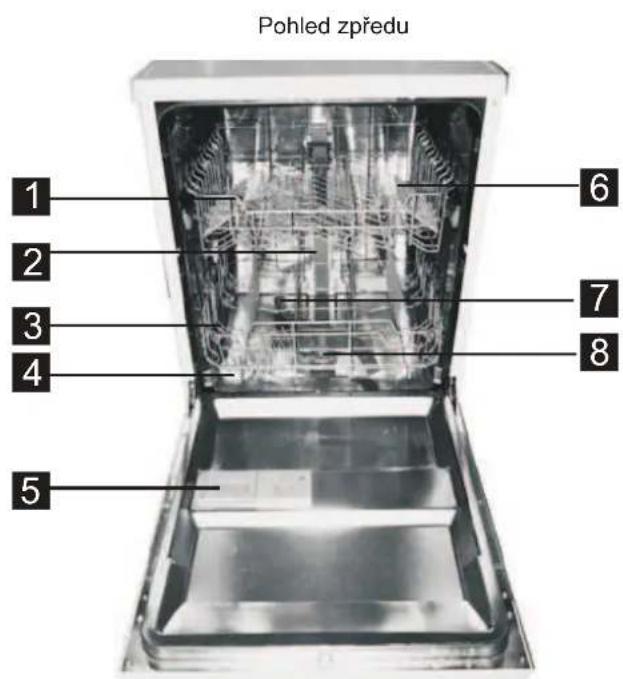

Součásti myčky

1 Horní koš
2 Středová trubka
3 Dolní koš

4 Nádobka na sül
5 Dávkovač
6 Polička na šálky

7 Ostřikovače
8 Filtrační jednotka
9 Vstupní hadicová přípojka

10 Odpadní hadice

4. PŘED PRVNÍM POUŽITÍM

Před prvním použitím myčky:

A. Nastavte .změkčovač vody
B. Vložte do myčky nádobí 1,5 kg soli a naplňte nádobku se solí vodou.
C. Vložte oplachovací prostředek
D. Vložte mycí prostředek .

A. Změkčovač vody

Změkčovač vody se musí nastavit ručně s použitím čiselníku tvrdosti vody.

Změkčovač vody je určen k odlučování minerálů a solí z vody; zabrání se tak škodlivému nebo nepřízému dopadu na provoz spotřebiče.

Čím vyšší je obsah těchto minerálů a solí, tím tvrdší je voda.

Změkčovač by se měl nastavit podle tvrdosti vody ve vašem okolí. Tvrdost vody v okolíám sdělí příslušná vodárenská společnost.

Úprava spotřeby soli

Myčka je navržena tak, že umožnuje upravovat množství spotřebovávané soli na základě tvrdosti používané vody. Smyslem tohoto opatření je optimalizovat spotřebu soli a přizpůsobit jí daným okolnostem.

Úpravu spotřeby soli provedte následověr

1. Otevřete dveře, zapněte myčku
2. Podržte tlačitko Start/Pause po dobu delší než 3 vteřiny tím aktivujete režim nastavení změkčovače vody (do 60 vteřin po zapnutí spotřebiče).
3. Stiskem tlačitka Program zvolte příslušné nastavení podle místních podmínek; nastavení se mění v tomto pořadí: H1 -> H2-> H3-> H4-> H5-> H6.
4. Stiskem tlačítka Start/Pause opust'te režim nastavení.

TVRDOST VODY				Poloha voliče	Spotřeba soli (gramů/cyklus)	Vydatnost (cyklů/kg)
*dH	*fH	*Clarke	mmol/l
	0~90~5 0~	0.94~6		H1--svítí kontrolka Rapid		/
6-11	10-20	7-14	1.0-2.0	H2--svítí kontrolka 1 Hour	20 60
12-17 2.1-3.0 321580		15-21		H3--svítí kontrolka 1 Hour, Rapid
18-22 31-40 22-28 3.1-4.0				H4--svítí kontrolka Glass	40	40
23-34 4.1-6.0 501360		29-42		H5--svítí kontrolka Glass, Rapid
35-55 61-98 43-69 6.1-9.8				H6--svítí kontrolka Glass, 1 Hour	60	20

Pozn. 1:

1 °dH = 1,25; °Clarke = 1,78; °fH = 0,178 mmol/l

dH = německá stupnice

fH = francouzská stupnice

Clarke = britská stupnice

Pozn. 2:

Tovární nastavení: H4 (EN 50242).

Informace o tvrdosti dodávané vody v ám podá příslušná vodárenská správa.

UPOZORNĚNÍ: Pokud váš model nemá změkčovač vody, můžete tento oddíl přeskočit.

ZMĚKČOVAČ VO DY

Tvrdost vody se mění podle místa. Když se v myčce používá tvrdá voda, tvoří se na nádobí a náčiní usazeniny. Spotřebič je vybaven speciálním změkčovačem, který využívá nádobku se solí za účelem odlučování vápna a minerálů z vody.

B. Plnění změkčovače solí

Vždy používejte sůl určenou k použití v myčkách nádobí.

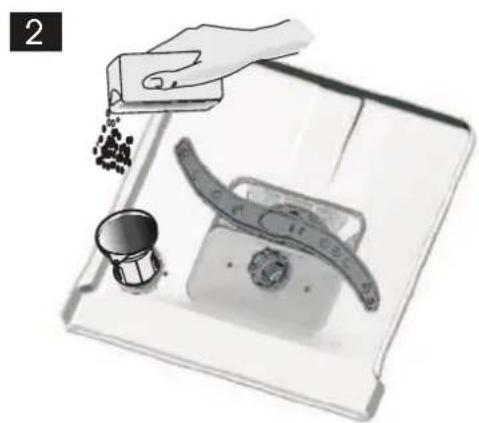

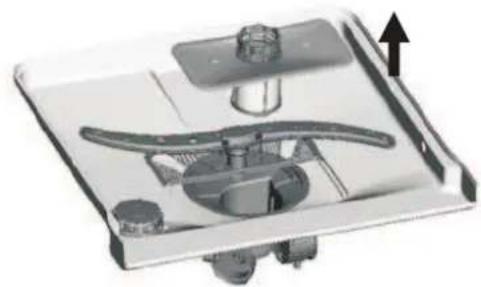

Nádobka na sůl se nachází pod dolním košem a postup jejího plnění je vysvětlen níže.

Pozor!

Používejte ápouze sůl určenou k použití v myčkách nádobí! Jakákoli jiná sůl, která není určen použití ejměyčkách nádobí, z kuchyňská sůl, poškodí změkčovač vody. Výrobce v případě škod způsobených použitím nesprávné soli nedává žádnou záruku a nenese odpovědnost za žádné způsobené škody.
■ Solí pl Niedtěsmázpted kahájením některého z úplných cyklů mytí. dlouhodobému ulpívání zrnek soli nebo kteněřípadné rozlité slané vody na spodku přístroje, by jinak mohlo působit korozi.

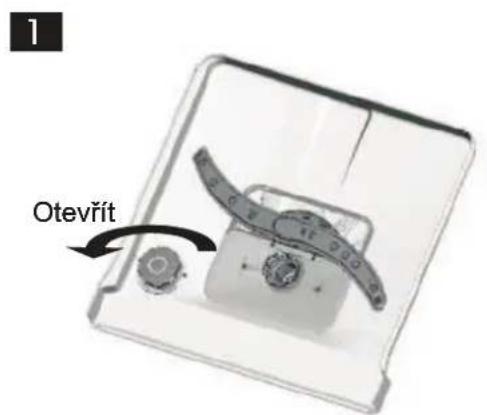

A Po vyjmutí dolního koše odšroubujte a odmontujte víčko nádobky na sül. 1 B Konec trychtyře (součás řtedolávyký) zasu do otvoru a vsypte asi 1,5 kg soli. C Doplňte nádobku vodou. Je normální, že trocha vody z nádobky přeteče. 2 D Po naplnění nádobky pevně zašroubuj víčko ve směru hodinových ručiček. E Po naplnění nádobky solí zhasne výstražná k ontrolka stavu soli. F Bezprostředně po naplnění nádobky solí by se měl spustit program mytí (doporučujeme kratší program). Jinak by mohlo dojít k poškození filtrovací soustavy, čerpadla nebo jiných důležitých součástí slanou vodou. Na t akovéto poškození se nevztahuje záruka.

POZNÁMKA:

1. Nádobku na sül plňte výdoužentekdytkodyž stavna ovládacím panelu rozsvítí soli. Kontrolka může dále svítit i po doplnění soli, sül hješelizejaustná.
   Pokud na ovládacím panelu není kontrolka ní zkého stavu regenerační soli (u některých modelů), můžete nutnost doplnění soli do změkčovače odhadnout podle počtu cyklů, po které byla myčka v provozu.
2. Pokud dojde k rozlití soli, spus t'te program namáčení nebo rychlý program ; tímpřebytečnou sůl odstran ite.

C. Plnění dávkovače oplachovacího prostředku

Dávkovač oplachovacího prostředku

Oplachovací prostředek se uvolňuje při posledním oplachování a brání tvoření kapiček vody na nádobí, které by mohly zanechávat skvrny nebo šmouhy. Zlepšuje také schnutí tím, že dovoluje vodě stékat po nádobí. Vaše myčka je určena k použití tekutých oplachovacích prostředku. Dávkovač oplachovacího prostředku se nachází na vnitřní straně dvířek vedle dávkovače mycího prostředku. Dávkovač se plní tak, že otevře te víčko a naléváte oplachovací prostředek do dávkovače, dokud ukazatel hladiny zcela nezčerná. Objem nádobky na oplachovací prostředek je asi 110 ml.

Účinek oplachovacího prostředku

Oplachovací prostředek se automaticky dávkuje během posledního oplachování, zajišťuje důkl schnutí bez skvrn a šmouh.

adné opláchnutí a

Pozor!

Používejte pouze značkové oplachovací prostředky pro myčky nádobí. Do dávkovače oplachovacího prostředku nikdy nenalévejte žádné jiné látky (např. prostředek na čištění myčky, tekutý mycí prostředek). To by spotřebič poškodilo.

Kdy dávkovač oplachovacího prostředku dolévat

Jestliže na ovládacím panelu není výstražná kontrolka stavu oplachovacího prostředku, můžete jeho množství odhadnout podle barvy optického ukazatele „C“, který se nachází vedle víčka. Když je dávkovač oplachovacího prostředku plný, celý ukazatel zčerná. S ubývajícím množstvím oplachovacího prostředku se černá tečka zmenšuje. Hladinu oplachovacího prostředku nikdy nenechte poklesnout pod 1/4 objemu.

S ubývajícím množstvím oplachovacího prostředku se mění velikost černé tečky na optickém ukazateli stavu oplachovacíh prostředku, jak je uvedeno níže.

● Plný
3/4 objemu
1/2 objemu
- 1/4 objemu – doplnit, aby se zamezilo tvorb skvěn
○ Prázdný

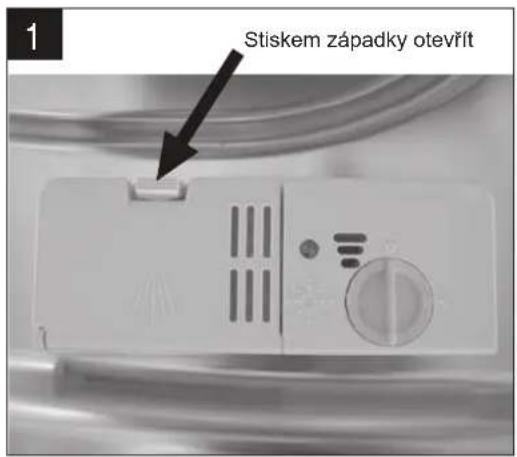

1 Dávkovač otevřete tak, že víčkem otočíte do polohy „otevřeno“ (doleva) a vytáhnete je.
2 te steOplachovací prostředek opatrně nalije do dávkovače, aby nepřelili.
3 Znovu nasadíte víčko v poloze „otevřeno“ a otočíte jím do polohy „zavřeno“ (doprava).

APOZNÁMKA: Případný přeteklý oplachovací prostředek otře e savou utěrkou, aby při přístím mytí nedocházelo k nadměrnému pěnění. Před zavřením dvířek myčky nezapomeňte znovu nasadit vičko.

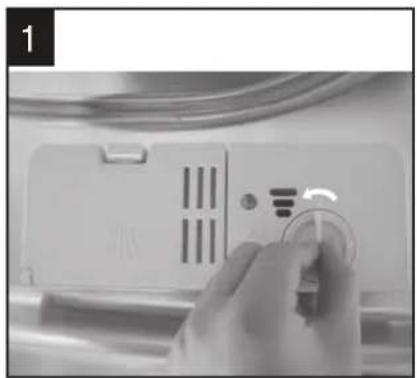

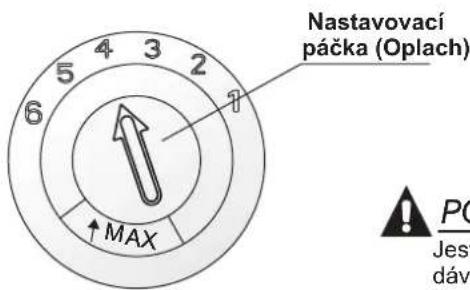

Nastavení dávkovače oplachovacího prostředku

Dávkovač oplachovacího prostředku má šest poloh nebo čtyři polohy. Vždy začín sejdávkovačem nastaveným v poloze „4“. Pokud jsou na nádobí skvrny a špatně schne, zvy mětužství dávkovaného oplachovacího prostředku čte wýjko dávkovače a pootočte kolečkem na „5“. Pokud nádobí stále špatně schne nebo jsou na něm skvrny, nastav kolečko na další vyšší hodnotu, dokud není nádoby beze skvrn. Doporučené nastavení je „4“. (Tovární hodnota je „4“.)

POZNÁMKA:

Jestliže jsou na nádobí po umytí kapky vody nebo vápnité skvrny, zvyšte dávku. Jestliže jsou na nádobí lepkavé bělavé skvrny nebo na sklenicích a ostřích nožů namodralý povlak, sn ižte ji.

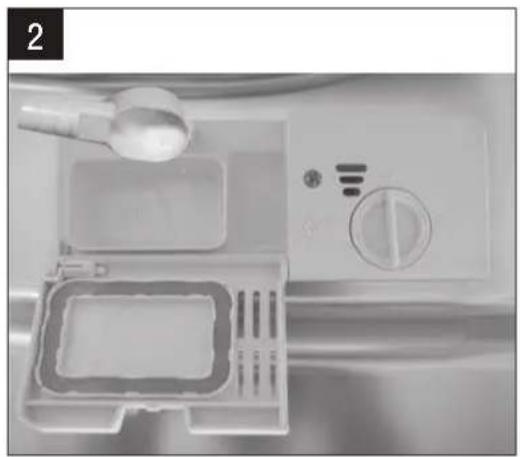

D. Účinek mycího prostředku

Myci prostředky a jejich chemické přísady jsou nezbytné k odstranění nečistot, jejich rozmělnění a odvedení z myčky. K tomuto účelu se hodí většina mycích prostředků obchodní jakosti.

Pozor!

Správné používání mycího prostředku :

Používejte pouze mycí prostředky zvlášť vyráběné pro použití v myčkách nádobí. Použív čerstejta suchý mycí prostředek. Praškový mycí prostředek do myčky nedávkuj , pdeud není připraven á na mytí nádobí.

Mycí prostředky

Existují 3 druhy mycích prostředků:

1. s fosfáty a chlorem;
2. s fosfáty a bez chloru;
3. bez fosfátů a bez chlo ru.

Nové práškové mycí prostředky jsou obvykle bez fosfátů. Schopnost fosfátů změkčovat vodu není proto využitelná. V takovém případě doporučujeme naplnit nádobku na sůl solí, i když je tvrdost vody jen 6 °dH. Při používání mycích prostředků bez fosfátů se v tvrdé vodě na nádobí a sklenicích často tvoří bílé skvrny. V takovém případě dosáhne te lepších výsledků větědyňmužsžujeteycího prostředku. Mycí prostředky bez chloru mají pouze malou běli cí/stakopreost příraděivol a barevné skvrny se nedají zcela odstranit te program s vyšší teplotou.

Koncentrované mycí prostředky

Podle chemického složení lze mycí prostředky rozdělit na dva základní typy:

■ běžné, zásadité mycí prostředky s žíravými přísadami ;
■ mirně zásadité koncentrované mycí prostředky s přírodními enzymy

Mycí prostředky v tabletách

Různé značky mycích prostředků v tabletách se rozpouštějí různě rychle. Některé mycí prostředky v tabletách se proto při krátkých programech mytí nemohou rozpustit a vyvinout svou plnou čisticí sílu. Při použití mycích prostředků v tabletách proto používejte delší programy, aby došlo k úplnému odstranění zbytků mycích prostředků.

Dávkovač mycích prostředků

Dávkovač je třeba doplňovat před zahájením každého cyklu mytí podle pokynů uvedených v tabulce cyklů mytí. Vaše myčka spotřebovává méně mycích a oplachovacích prostředků než běžná myčka. Na jednu dávku nádobí je obecně třeba popa počejekování žíte prošredku. Na silněji znečištěné nádobí je potřeba větší množství. Mycí prostředek vždy dávkujte bezprostředně před spuštěním myčky, jinak by mohl zvlhnout a nemusel by se řádně rozpustit.

Používané množství mycího prostředku

■ Jestliže je, ziskené víčko čte uvolňovací tlačítko. Víčkootevře pružina.
■ Mycí prostředek vždy dávkuj te beprostředně před zahájením cyklu mytí.
■ Používejte pouze značkové mycí prostředky pro myčky nádobí.

POZOR!

Mycí prostředky do myček jsou žíraviny! Dobře je uschov před dětmi.ejte

Dávkování mycího prostředku

Mycí prostředek doplňuje do dávkovače. Velikost dávek naznačuje značení, viz obrázek vpravo:

A Hladina mycího prostředku na hlavní cyklus mytí.

B

Dodržujte dopodujčenovýrobce dávkování a skladování, uvedená na obalu mycího prostředku.

Zavřetekoíč štiskná by zapadlo.

Pokud je trádobí silně zašpiněné, vlož dodatečnou dávku mycího prostředku do oddílu na předmytí. Tento mycí prostředek bude účinkovat ve fázi předmytí.

POZNÁMKA:

■ Informace o množství mycího prostředku na jednotlivé programy na posladte straně.
■ Pamatujte, že dávky se mohou lišit v závislosti na stupni znečištění nádobí a tvrdosti vody.
■ Dodržujte prosím doporučení výrobce na obalu mycího prostředku.

5. PLNĚNÍ KOŠŮ MYČKY

Doporučení

■ Doporučujeme n kalobypiškékoáčiní označené „vhodné do myčky“.
■ Používejte jemný mycí prostředek označený jako „šetrný k nádobí“. Případné další informace podají výrobci mycích prostředků.
■ U některých druhů nádobí volte programy s co nejnižší teplotou.
■ Poškození skleněného nádobí a příborů e, koznjezit myókyltezypjostáedně po skončení programu.

Následující příbory/nádobí jsou pro mytí v myčce

nevhodné

■ příbory s rukojeťmi ze dřeva, rohoviny, porcelánu nebo perleti
■ plastové předměty, které nejsou žáruvzdorné
■ starší klěříonej stepenými díly, odolné wísokým teplotám
■ slepované příbory nebo nádobí
■ cínové a měděné předměty
křišťálové sklo
■ ocelové předměty podléhající rezivění
■ dřevěné podnosy
■ předměty vyrobené ze syntetických vláken

v omezené míře vhodné

■ některé druhy sklenic mohou po opakovaném mytí zmatnět
■ stříbrné a hliníkové díly obvykle při mytí mění barvu
■ glazurované vzory mohou při častém mytí v myčce ztrácet barvu

Pozor před a po plnění košů myčky

(Myčka bude pracovat nejlépe, když se budete držet následujících rad k plnění. Součásti a vzhled košů a košíků na příbory se mohou lišit podle konkrétního modelu.)

Případné větší zbytky jídla seškrábněte. Zbytky připáleného jídla na pánvích a kastrolech změkč ete. Není nutné nádobí oplachovat pod tekoucí vodou. Předměty vklád dejrayčky následovně:

1. Předměty jako šálky, sklenice, hrnce, pánve apod. vklád ejte dnem nahoru.
2. Zakřivené předměty nebo předměty s prohlubněmi vklád ejte šikmo, aby z nich mohla odtékat voda.
3. Veškeré kuchyňské náčiní bezpečně nasklád abyšterek,ohlo převrátit.
4. Veškeré kuchyňské náčiní umístujte tak, aby se ostřikovače mohly při mytí volně otáčet.

POZNÁMKA: Velmi malé předměty v myčce nemyjte, protože by mohly snadno vypadnout z koše.

■ Duté předměty, jako jsou šálky, dnskleniadorkastblyseporádokládajte nebo na hlubokém dně nemohla držet voda.
■ Nádobí a příbory nesmějí ležet v sobě ani se vzájemně překrývat.
■ Sklenice se nesm íčjotýkat, jinak by se mohly poškodit.
■ Velké předměty, které se nejhůře myjí, vklád ejte do dolního koše.
■ Horní koš je určen na jemnější a lehčí nádobí, jako jsou sklenice a šálky na kávu a čaj.
Nože s dlouhým ostřím uložené ve svislé poloze mohou být nebezpečné!
■ Dlouhé nebo ostré příbory, například nože na porcování ma vodsávsečmusejí ukládat do horního koše.
■ Myčku nepřetěžuj děaDdobitých výsledků a přiměřené spotřeby energie.

Vyjímání nádobí

Aby voda nekapala z horního koše do dolního, doporučujeme vyprazdňovat nejprve dolní koš a teprve potom horní.

Postup při vkládání běžného nádobí

Plnění horního koše

Horní koš je určen na jemnější a lehčí nádobí, jako jsou sklenice šálky na kávu a čaj podšálky, ale i talíře, menší misky a mělké pánve (pokud nejsou přiliš znečištěné). Nádobí uklád rejte stákajby soda nemohla pohnout.

Pamatujte prosím, že:

hrnce, servírovací mísy apod. se musejí vždy vkládat dnem vzhůru;
hluboké hrnce se mají vkládat našikmo, aby z nich mohla vytékat voda;
■ dolní koš má sklápěcí trny, aby se do něj vešly větší hrnce nebo více hrnců.

Plnění dolního koše

Doporučujeme velké předměty a ty, které se nejhůře myjí, vkládat do dolního koše: například hrnce, kastroly, poklice, servírovací misy a misky, jak je vidět na obrázku. Servírovací mísy a poklice je lepší ukládat na stranu stojanů, aby nemohly bránit v pohybu otáčejícímu se hornímu ostřikovači.

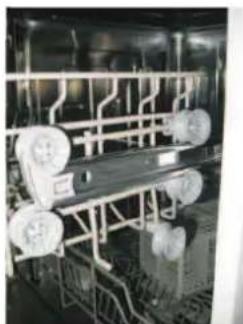

Nastavení horního koše

Výšku horního koše lze upravit, aby vzniklo více místa na velké náčiní v horním nebo dolním koši. Výška horního koše se dá upravit tak, že jeho kolečka nasadi e na kolejničky v jiné výšce. Dlouhé předměty, jako jsou servírovací náčiní, salátové vidličky a dlouhé nože, by se měly ukládat do samostatné přihrádky, aby nevadily v otáčení ostřikovačů.

Dolní poloha

Sklápění přihrádek na šálky

Hrnce a kastroly se do myčky lépe vejdou, když se trny sklopí, jak je vidět na obrázku.

Sklápění trnů dolního koše

Hrnce a kastroly se do myčky lépe vejdou, když se trny sklopi, jak je vidět na obrázku

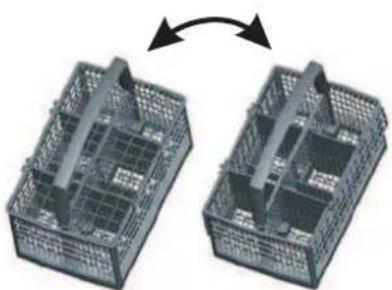

Příbory vkládejte do přihrádky na příbory odděleně a ve vhodných polohách a ujistěte se, že příbory nedrží v sobě, což může být příčinou nedostatečného umytí.

⚠ POZOR!

Předměty nesmějí vyčnívat dnem košíku.
Náčiní vklád vždy ostrou špičkou dolů!ejte

Za účelemnosobní bezpečetrostatíleklítářto fimyúmytí stříbmié příbory kliabáráente takbyoby:

■ nedržely vvsobě;
■ rukojeťmi ddlů;
■ nože a jiné potenciálně nebezpečné náčiní rukojeťmi mahoru.

6. Spuštění mycího programu

Tabulka mycích cyklů

POZNÁMKA: (★) znamená nutnost doplnit leštidlo do dávkovače leštidla.

Program	Informace pro volbu cyklu	Popis cyklu	Mycí prostředek: předmytí/ hlavní mytí	Doba trvání cyklu (min.)	El. energie (kWh)	Voda (l)	Leštidlo
Intensive	Pro nejvíce zašpiněné nádobí a normalně zašpiněné hrnce, pánve, mísy atd. se zaschlymi nečistotami.	Předmytí (50 °C) Předmytí Hlavní mytí (65 °C) Oplachování Oplachování (55 °C) Sušení	5/25g(nebo 3 v 1)	135	1.4	18
Normal	Pro normálně zašpiněné nádobí, např. hrnce, talíře, sklenice a mírně zašpiněné pánve.	Předmytí (45 °C) Mytí (55 °C) Oplachování Oplachování (60 °C) Sušení	5/25g(nebo 3 v 1)	160	1.25	14.5
Eco. [0YH2] (*EN 50242)	Standardní každodenní cyklus pro normalně zašpiněné nádobí, např. hrnce, talíře, sklenice.	Předmytí Mytí (50 °C) Oplachování Oplachování (60 °C) Sušení	5/25g(nebo 3 v 1)	170	1.02	12
Glass	Pro mírně zašpiněné nádobí, např. sklenice, křištálové sklo a jemný porcelán.	Předmytí Mytí (40 °C) Oplachování Oplachování (60 °C) Sušení	5/25g	115	0.85	14.5
1Hour [2447]	Pro mírně zašpiněné nádobí, které nevyžaduje prvotřídni účinnost sušení.	Předmytí (50 °C) Mytí (62 °C) Oplachování (55 °C) Sušení	5/25g	60	0.95	10
Rapid	Kratší mytí pro mírně zašpiněné nádobí, které nevyžaduje sušení.	Mytí (40 °C) Oplachování Oplachování (45 °C)	20g	40	0.58	10.5

POZNÁMKA:

*EN 50242: Tento program je testovací cyklus. Údaje srovnávacího testu podle EN 50242 jsou následující:

■ Kapacita: 12 souprav
■ Pozice horního koše: horní kolečka na kolejničkách
■ Nastavení leštidla: 6
■ PI: 0,5 W; Po: 0,45 W

Zapnutí myčky

Spuštění mycího cyklu:

1 Vytáhněte dolní a horní koš, naplňte je nádobím a zasuňte zpět.
Doporučuje se naplnit nejdříve dolní koš a potom horní (viz oddíl nazvaný „Plnění myčky“).
2 Nasypte mycí prostředek (viz oddíl nazvaný „Sůl, mycí prostředek a leštidlo“).
3 Zapojte zástrčku napájecího kabelu do zásuvky. Napájení je 220–240 VAC / 50 Hz, specifikace zásuvky je 10 A 250 VAC. Zkontrolujte, zda je přívod vody otevřený na plný tlak.
4 Zavřete dveře a stiskněte tlačitko Zap./Vyp. Rozsvítí se kontrolka Zap./Vyp.
5 Otáčejte programovým voličem po směru hodinových ručiček, mycí program se bude měnit v následujícím pořadí:
Intensive -> Normal -> Eco -> Glass -> 1 Hour -> Rapid
Jakmile je vybrán program, rozsvítí se odpovídající kontrolka. Stiskněte tlačitko Start/Pauza a myčka spustí program.

Při stisku tlačítka Start/Pause během mytí se mycí cyklus přeruší, kontrolka provozu přestane blikat a myčka každou minutu zabzučí, dokud ji znovu nespustí e stiskem tlačítka Start t/Pause.

Změna programu...

Výchozí předpoklad:

Cyklus, který již běží, lze změnit pouze krátce po spuštění. Mycí prostředek se totiž jinak uvolní a spotřebič vypustí mycí vodu. Pokud k tomu dojde, je nutné doplnit dávkovač mycího prostředku (viz oddíl „Dávkování mycího prostředku“).
2 Stiskn šte tečítkoštato/Postrsídopřežírojupedě pladržte programu po dobu delší než 3 vteřiny, a pak můžete program změnit na požadovaný cyklus (viz oddíl „Spouštění cyklu mytí...“).

POZNÁMKA:

Při otevření dvířek během cyklu mytí se činnost přístroje přeruší. Programová kontrolka přestane blikat a bzučák každou minutu zabzučí, dokud dvířka zase nezavře e. Pů zavření dvířek se přístroj znovu spustí za 10 vteřin.

Jestliže váš model má fun kci paměti při přerušení, přístroj dokončí zvolený program i po výpadku proudu.

Zapomněli jste kousek nádobí?

Zapomenutý kus nádobí lze do myčky přidat kdykoli předtím, než se otevře nádobka s mycím prostředkem.

1 Stiskněte tlačítko Start/Pause.
4 Vložte zapomenuté kusy nádobí.
2 Pootevře e dvířka, přerušít tím te mytí.
5 Zavře e dvířka.t
3 Jakmile se vypne horní ostřikovač, může e dtvířka otevřít úplně.
6 Stiskněte tlačitko Start/Pause, myčka se spustí za 10 vteřin.

Na konci cyklu mytí

Po skončení cyklu mytí se na 8 vteřin ozve bzučák myčky a poté se myčka potřebičpne. S stiskemypnete tlačitka Power, uzavře e přívod vody a otevře e dvířka myčky. Před vyjímáním nádobí několik minut počk ejte, abyste nádobí a náčiní nebrali ještě horké, protože tehdy jsou náchylnější k rozbití. Budou t aké lépe schnout.

■ Vypněte myčku.

Kontrolka programu svítí, ale nebliká – jedině tehdy je program u konce.

1. Vypn ěte myčku stiskem tlačítka Power.
2. Uzavře d přívod vody!

■ Opatrně otevře etdvířka.

Horké nádobí se snadno otluče. Nechte je proto asi 15 minut vychladnout, než je z přístroje vyjmete.

Otevře ♦ dvířka myčky, nech e je pootevřená a před vyjímáním nádobí několik minut počk ejte. Nádobí bude chladnější a schnutí proběhne lépe.

■ Vyjm ěteznádyóky.

Je normální, že je uvnit ř myčky mokro.

Vyložte nejprve dolní koš, poté horní. Tím předejde te kapání vody z horního koše na nádobí v dolním koši.

POZOR! Je nebezpečné otevírat dvířka při mytí, protože horká voda by vás mohla opařit.

7. ÚDRŽBA A ČIŠTĚNÍ

Filtrační soustava

Filtr za babýujeikětším zbytkům jídla a jiným předmětům do čerpadla. Zbytky by mohly filtr ucpat, proto je nutné je odstranit.

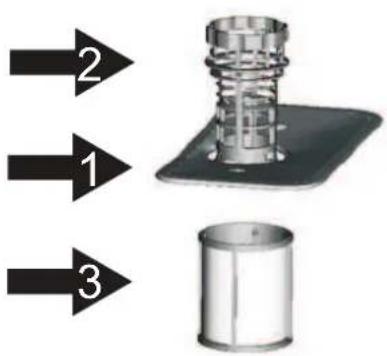

Filtrační soustava se skládá z hrubého filtru, plochého (hlavního) filtru a mikrofiltru (jemného filtru).

Hlavní filtr 1

Částečky jídla a nečistot zachycené na tomto filtru se rozmělní speciální tryskou na dolním ostřikovači a spláchnou do odpadu.

Hrubý filtr 2

Na hrubém filtru se zachycují větší předměty, například kousky kostí nebo skla, které by mohly ucpat odpad. Předměty zachycené filtrem odstraníte tak, že jemně zmáčkne te čep v horní části tohoto filtru a vytáhnete ho.

Jemný filtr 3

Tento filtr zachycuje zbytky jídla a nečistot v prostoru jímky a zabraňuje jejich opětovnému nanesení na nádobí během cyklu mytí.

Filtrační jednotka

Filtr účinně odstraňuje částice jídla z mycí vody, takže voda může být během cyklu recyklována. Nejlepších výsledků a výkonu dosáhnete při pravidelném čištění filtru. Je proto užitečné odstraňovat větší částice jídla zachycené na filtru po každém cyklu mytí tak, že půlkruhový filtr a víčko opláchne te pod tekoucí vodou. Filtrační jednotku demontujete tak, že za madlo víčka zatáhnete směrem nahoru.

POZOR!

■ Myčku nikdy nepoužívejte bez filtrů.
■ Nesprávně vložený filtr může zhoršit výkon spotřebiče a poškodit nádobí a náčiní.

1

Krok č. 1: Otočte filtrem proti směru hodinových ručiček.

2

Krok č. 2: Vyjměte filtrační jednotku směrem nahoru.

POZNÁMKA: Tímto postupem od 1. ke 2. kroku filtr vyjmete; obráceným postupem od

1. k 1. kroku filtr namontujete zpět.

Připomínáme:

-Pe, keštiénej použitřynzáký szkocétroluj

-Filtrační soustavu lze demontovat odšroubováním hrubého filtru. Případné zbytky jídla odstraňte a filtry očistěte pod tekoucí vodou.

POZNÁMKA: Celá filtrační jednotka by se měla čistit jednou týdně.

Čištění filtru

Hrubý a jemný filtr čistěte čisticím kartáčkem. Jednotlivé součásti filtru znovu sesaďte dohromady tak, jak ukazují obrázky na poslední straně, a celou jednotku namontujte zpět do myčky, usaďte na místo a vtlačte směrem dolů.

POZORI Při čištění do filtrů netlučte. Filtry by se totiž mohly zkroutit a výkon myčky by se mohl snížit.

Péče o myčku

Ovládací panel lze očistit lehce navlhčeným hadříkem.

Po očištění výdneľuľladně osuš

Na vnější povrch dobrožívejskovou leštěnku na spotřebiče.

Na žádnou část myčky nikdy nepoužívejte ostré předměty, drátěnky ani hrubé čisticí prostředky.

Čištění dvířek

Okraj dvířek čistěte vždy pouze měkkým, teplým navlhčeným hadříkem. Vniknutí vody do zámku dvířek a elektrických součástí předejde te tím, že nebudete používat žádné čisticí prostředky s rozprašovačem.

POZOR!

Na čištění ovládacího panelu nikdy nepoužívejte čisticí prostředky s rozprašovačem, protože by mohlo dojít k poškození zámku dvířek a elektrických součástí.
Nepoužívejte pískové čisticí prostředky ani některé papírové utěrky, protože by mohly poškrábat nerezový povrch nebo na něm zanechat skvrny.

Ochrana před mrazem

V zimě myčku na nádobí chraňte před mrazem. Po každém cyklu mytí postupujte následovně:

1. Odpojte myčku od elektrického napájení.
2. Uzavřete přívod vody a odpojte vstupní hadici od napouštěcího ventilu.
3. Vylijte vodu ze vstupní hadice a napouštěcího ventilu (vodu zachycujte do ploché misky).
4. Znovu zapojte vstupní hadici do napo uštěcího ventilu.
5. Vyjměte filtr ze spodní části vany a jímku vysušte houbou.

POZNÁMKA: Jestliže vaše myčka nefunguje kvůli ledu,

obratte se na odborný servis.

Čištění ostřikovačů

Ostřikovače je třeba pravidelně čisti tryskpratožiska

ostřikovačů se ucpávají látkami z tvrdé vody.

Horní ostřikovač demontuj te tak, že podržíte matici a ostřikovačem otáčí et po směru hodinových ručiček.

Dolní ostřikovač demontuje te tak, že ho vytáhnete směrem nahoru.

Ostřikovače omyj te v teplé mýdové vodě a trysky očistěte jemným kartáčkem. Po důkladném opláchnutí je opět namontuj te.

Po každém mytí

Po každém mytí odpojte přívod vody ke spotřebiči a nech tevířka lehce pootevřená, aby se uvnitř nehromadila vlhkost a záp ach.

Odpojte šnůru

Před čištěním nebo údržbou vždy odpoj nabajecí šňůru ze zásuvky.

Nečistěte rozpouštědly ani písky

Vnější povrch a pryžové díly myčky čistěte bez použití rozpouštědel nebo pískových čisticích prostředků.

Použív ējtezeyklovlýdusvteφθου

Skvrny nebo šmouhy z vnitřního povrchu myčky odstraňuj hadříkem navlhčeným vodou a trochou octa nebo speciální prostěed na čištění myček nádobí.

Při dlouhodobém nepoužívání

Doporučujeme spustit jeden cyklus mytí naprázdno a poté odpojit šňůru ze zásuvky, uzavřít přívod vody a nechat dvířka spotřebiče pootevřená. Těsnění dvířek díky tomu déle vydrží a uvnitř spotřebiče se nebude tvořit vlhkosti ani zápach.

Přesun spotřebiče

Jestliže potřebujete spotřebič přesunovat, snažte se ho svistétpoloze. V naprosto nevyhnutelných případech ho lze položit na záda.

Těsnění

Jednou z příčin vzniku zápachu v myčce jsou zbytky jídla zachycené v těsněních. Pravidelné čištění vlhkou houbičkou tomu zabrání.

8. Montážní pokyny

Upozornění:

Montáž potrubí a elektrického zařízení musí být provedena odbornou firmou.

Varování

Nebezpečí úrazu elektrický m proudem Před montáží odpojte myčku od elektrické sítě.

Neuposlechnutí tohoto přikazu může vést k úrazu elektrickým proudem, a to i smrtelnému.

- Příprava montáže

Instalaci je třeba provádět v blízkosti stávající přívodní a vypouštěcí hadice a pří vodu elektrického proudu.

Pro možnost připojení odpadových hadic myčky je třeba zvolit jednu stranu skříňky dřezu.

Poznámka: Zkontrolujte si dodávané montážní příslušenství (hák pro pohledový

panel, šroub)

Přečtěte si pozorně montážní pokyny.

Znázornění rozměrů skříňky a montážní poloha myčky

- Před umístěním myčky do montážní polohy je třeba provést přípravu.

1 V blízkosti dřezu si zvolte místo pro provedení montáže přívodní a vypouštěcí hadice (viz obr. 1).
2 Pokud je myčka instalována je třeba ponechat dostatek místa (viz obr. 2) na otevření dveří.v rohu,

【】Obrázek 1

Rozměry skříňky Maximálně 5 mm mezi horní stranou myčky a skříňkou ynější hrana dveří vyrovn saná skříňkou.

【】Obrázek 2

Minimální místo při otevření dveří.

- Rozměry pohledového panelu a montáž táž

1. Pohledový dřevěný panel by mohl být upraven dle obrázku č. 3po

1. Suchý zip A a suchý zip B se rozdělí na suchý zip A na pohledovém dřevěném panelu a plstěný suchý zip B na vnější dňeřich myčky (viz obrázek č. 4a). Po ustavení do polohy připevněte panel na dveře myčky vruty a šrouby (viz obrázek 4b).

【 】Obrázek 4a

Montáž pohledového panelu

【 】Obrázek 4b

Montáž pohledového dřevěného panelu

1. Odšroubujte čtyři krátké vruty čtyři dlouhé vruty2

- Nastavení síly pružiny dveří

Pružiny dveří jsou z výrobního závodu nastaveny na správnou sílu pro vnější dveře. Při montáži dřevěných pohledových dveří budete muset nastavit napnutí pružiny dveří. Otáčením stavěcího šroubu stavěcí mechanismus nap ňujeíná nebo uvol ocelové lanko (viz obr. 5).

Napnutí pružiny dveří, ľjekuprádweše v plně otevřené poloze zůstanou vodorovně, ale při malém zvednutí prstem stoupají nahoru.

Nastavení síly pružiny dveří

- Připojení vypouštěcí hadice

Zasuňte vypouštěcí hadici do odpadovéloportimálním průměru 40 mm anebo ji připojte do dřezu, dbejte přitom, aby se příliš neohýbala nebo nezmáčkla. Horní hrana hadice může být maximálně do úrovně 1 000 mm.

【 】Obrázek 6

PŘIPOJTE VYPOUŠTĚCÍ HADICI BUĎ ZPŮSOBEMA, NEBO B

- Postup montáže myčky

1. Připevněte pohledové dveře k vnějším dveřím myčky pomocí dodaných konzol. Poloha konzol je znázorněna šablonou.
2. Pomocí imbusového klíče nastavte sílu pružin dveří; otáčením doprava se levá i pravá pružina dveří utahuje. Pokud, tonněprovjídlepoškození myčky (ilustrace č. 2).
3. Přívodní hadici připojte na přívod studené vody.
4. Připojte vypouštěcí hadici. Viz znázornění na obr. 6.
5. Připojte elektrickou přívodní šňůru.
6. Přilepte kondenzační pásek plodápracovní desku kuch. linky. Dbejte, aby byl kondenzační pás pracovní desky.
   veň s okrajem
7. Zasuňte myčku do své polohy (ilustrace č. 4).
8. Vyrovnejte myčku. Zadní patku lze nastavit zepředu otáčením imbusového klíče ve středu spodní části myčky (ilustrace č. 5A). Pro nastavení předních patek použijte plochý šroubovák a otáčením přední patky vyrovnejte myčku do roviny (ilustrace č. 5B).
9. Myčka musí být zajištěna. To lze provést dvěma způsoby:
   A. Normální pracovní deska: Vložte pravý (levý) do otpervňovací hák pravé (levé) boční rovině a připevněte ho k pracovní desce dvěma vruty do dřeva (ilustrace č. 6).
   B. Mramorová nebo žulová pracovní deska: Ohněte pravý (levý) upevňovací hák vložte do početévoúhlu, v pravé (levé) boční rovině a připevněte ho k pracovní desce dvěma vruty do dřeva (ilustrace č. 7).

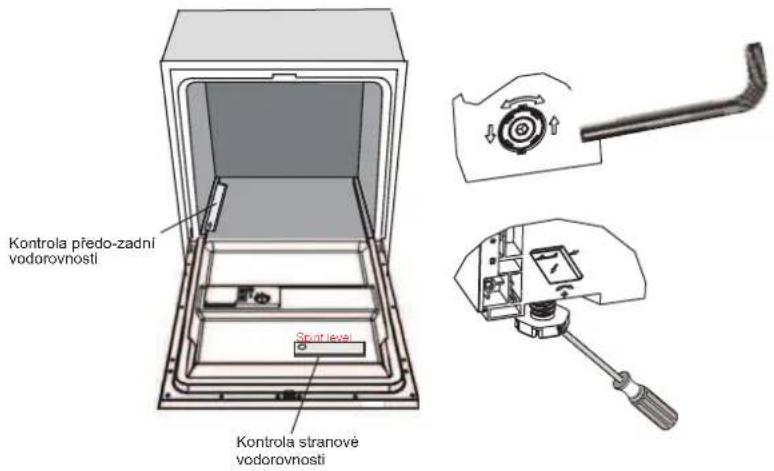

Pro správnou funkci zásuvek na nádobí a dobré výsledky mytí musí být myčka ve vodorovné poloze.

1. Pro kontrolu, zda je myčka ve vodorovné poloze, přiložte vodováhu na dveře a suvky uvmatřováhy zá myčky, tak jak je znázorněno na obrázku.
2. Vyrovnejte myčku jednotlivým nastavením tří stavěcích patek.
3. Při vyrovnávání myčky dbejte, aby se myčka nepřevrhla.

【 】Obrázek 8

Znázornění nastavení patek

POZNÁMKA:

Maximální stavěcí výška patek je 50 mm.

Elektrická instalace

VAROVÁNÍ!

Z důvodu osobní bezpečnosti:

S TÍMTO ZAŘÍZENÍM NEPOUŽÍVEJTE PRODLUŽOVACÍ ŠŇURU ANI ADAPTÉROVOU ZÁSTRČKU. ZA ŽÁDNÝCH OKOLNOSTÍ NEPŘERUŠUJTE NEBO NEODSTRAŇUJTE ZEMNICÍ PŘIPOJENÍ Z ELEKTRICKÉHO KABELU.

Požadavky na elektrickou instalaci

Zkontrolujte štítek jmenovitého napětí a zapojte myčku do odpovídajícího zdroje napájení . Použijte pojistku 10 A, pojistku s oddáleným vypnutím , křeřoddešročení jistič a zajistěte oddělený okruh pouze pro tento spotřebič.

Elektrické zapojení

Před použitím zkontrolujte správnost uzemnění

Zajistěte, aby napětí a frekvence napájení odpovídaly jmenovitým hodnotám uvedeným na štítku. Zástrčku připojujte pouze do náležitě uzemněné zásuvky. Pokud elektrická zástrčka neodpovídá zásuvce, do které má být přístroj zapojen, vyměňte zásuvku, a nepoužívejte adapté ani podobná zařízení, protože by se tato zařízení mohla přehřivat a způsobit popálení.

Pokyny týkající se uzemnění

Toto zařízení musí být uzemněno. V případě špatné funkce nebo poruchy snižuje uzemnění riziko úrazu elektrickým proudem tím, že poskytuje elektrickému proudu cestu nejmenšího odporu. Toto zařízení je vybaveno přívodním kabelem s vodičem pro uzemnění zařízení a zemnicí zástrčkou. Zástrčka musí být zapojena do správné zásuvky, která je nainstalovaná a uzemněná v souladu s místními standardy a požadavky.

⚠ Upozornění!

Nesprávné zapojení vodiče uzemnění zařízení může vést k úrazu elektrickým proudem. Pokud máte pochybnosti týkající se uzemnění, nechte elektrické zapojení zkontrolovat kvalifikovaným elektrikářem nebo pracovníkem servisu.

Nezasahujte do zástrčky dodávané se zařízením, jestliže není kompatibilní se zásuvkou. V takovém případě nechte správnou zásuvku nainstalovat kvalifikovaným elektrikářem.

Připojení vody

Jak zapojit bezpečnostní přívodní hadici

Spotřebič má být připojen k vodovodu novou sadou hadic. Staré sady hadic znovu nepoužívejte. Tlak vody musi být od 0,04 do 1 MPa. Pokud je tlak nižší než předepsané minimum, poradí ám naše servisní oddělení.

1. Bezpečnostní přívodní hadice zcela vytáhněte z úložné přihrádky na zadní straně myčky.
2. Bezpečnostní přívodní hadici pevně našroubujte na kohoutek se závitem 3/4 palce.
3. Před zapnutím myčky přívod vody úplně otevřete.

O BEZPEČNOSTNÍ PŘÍVODNÍ HADICI

Bezpečnostní přívodní hadice má dvojité stěny. Konstrukce hadice zaručuje zásah v podobě zastavení proudu vody v případě, že se přívodní hadice roztrhne a vzduchový prostor mezi vlastní přívodní hadicí a vnější vroubkovanou hadicí je plný vody.

⚠ POZOR!

Hadice připojená na rozprašovač u dřezu může prasknout, pokud je ápripojen ke stejnému vedení vody jako myčka. Pokud hodřezu máte, doporučujeme hadici odpojit a otvor zazátkova

Jak odpojit bezpečnostní přívodní hadici

1. Uzavřete přívod vody.
2. Uvolněty zláklarody.stiskem tlačitka uvolnění tlaku. Tím se sníží tlak a ochráníte sebe a celou místnost před

Bezpečnostní přívodní hadici odšroubujte od kohoutku.

PŘIPOJENÍ STUDENÉ VODY

Přívodní hadici studené vody připoj četetek, žavljepovévspojbaláželikosti 3/4 palce a ujist Je stíde jedvědpoabníbypočistáneběznebo se delší dobu nepouživalo, nechte nečistot. Pokud toto bezpečnostní opatření nedodrží , hroté ucpání napouštěcího ventilu a poškození spotřebiče.

POZOR! Po použití vždy uzavře e přívod vody.t

Jak z hadic dostat přebytečnou vodu

Pokud je dřez výš než 1 000 mm nad podlahou, nemůže přebytečná voda z hadic vytékat přímo do dřezu. Potom je nutné přebytečnou vodu z hadic vylít do misky nebo vhodné nádoby, kterou podrž te mimo dřez, níže než je výška dřezu.

Výstup vody

Připoj te odpadní hadici. Odpadní hadice musí správně těsnit, aby nedocházelo k únikům vody. Ujistěte se, že odpadní hadice není zkroucená ani zmáčknutá.

Prodlužovací hadice

Jestliže potřebuje te odpadní hadici prodloužit, vždy používejte podobný druh hadice. Nesmí být delší než 4 metry, jinak by se mohl snížit mycí výkon myčky.

Zapojení sifonu

Odpadní přípojka musí být níž než 1 000 mm (maximálně) od spodní hrany vany. Odpadní hadice by měla být pevně připojen á.

Spuštění myčky

Před spuštěním myčky zkontrolujeme následující věci:

1 Myčka je vyrovnaná a řádně upevněná.
2 Napouštěcí ventil je otevřený.
3 Přívodní spoje nevykazují netěsnosti.
4 Vodiče jsou pevně spojené.
5 Napájení je zapnuté.
6 Vstupní a odpadní hadice není zauzlená.
7 Veškeré obaly a tiskoviny jsou z myčky odstraněné.

Pozor: Po montáži si prosím uschovejte tento návod.

Obsah tohoto návodu je uživatelům velmi užitečný.

Než zavoláte do servisu

Volání do servisu si můžete ušetřit, když si projdete tabulky na následujících stranách.

Problém Možné příčiny Co dělat

Technické problémy	Myčka se nespouští	Přetavená pojistka nebo shozený jistič	Vyměňte čtejistků. nábpogatášie spotřebiče, které jsou na stejném okruhu jako myčka.
		Není zapnuté napájení	Ujist ěte se, že je myčka zapnutá a dvířka bezpečně uzavřená.Ujist ětěse, že je napájecí šňůra řádně zapojen zásuvky.
		Nízký tlak vody	Zkontrolujte ý ́y, zda je správně připojen a otevřen přívod vody.
		Dvířka myčky jste nezavřeli správně	Dvířka řádně uzavře ětete a zaklapn .
	Z myčky se neodčerpává voda	Uzel na odpadní hadici	Zkontrolujte odpadní hadici.
		Ucpaný filtr	Zkontrolujte hrubý filtr (viz oddíl „Čištění filtru“).
		Ucpaný dřez	Zkontrolujte, ždakotřejesprávně odtéká problém s neodtěkajícím dřezem, možná spíše než opraváře myček potřebujete instalatéra.
Všeobecné problémy	Ve vaně je mýdlová péna	Nesprávný mycí prostředek	Pěnění zamezíte použitím speciálního mycího prostředku do myčky. Pokud dochází k pěnění, otevřete myčku a nechte pěnu odpařit. Do vany přilijte asi 4 litry studené vody. Myčku zavřetětezaklapn a zvolte některý z programů. Myčka jako první krok provede odčerpání vody. Po odčerpání otevřete dvířka a přesvědčte se, jestli pěna zmizela. V případě nutnosti postup opakujeme.
		Rozlity oplachovací prostředek	Rozlity oplachovací prostředek vždy neprodleně vytřete.
	Skvrny uvnitř vany	Použili jste mycí prostředek s barvivem	Vždy používejte mycí prostředek bez barviva.
	Bílý povlak na vnitřním povrchu	Minerály z tvrdé vody	Vnitřek myčky vyčistěte vlhkou houbou s prostředkem na čištění myček; vezměte si gumové rukavice. Níkdy nepoužívejte jiné přípravky než prostředek na čištění myček kvůli nebezpečí vzníku pěny.
	Rezavé skvrny na příborech	Dotyčné předměty nejsou odolné vůči rzi
		Nespustili jste myčku po nasypání soli. Stopy soli se dostaly do cyklu mytí	Po dosypání soli vždy spustěte program rychlého mytí s prázdnou myčkou a bez funkce turbo (je-li dostupná).
		Otevřené víčko změkčovače	Zkontrolujte víčko. Ujistěte se, že sedí pevně.
Hluk	Z myčky se ozývá klepání	Ostřikovač naráží do předmětu v koši	Přerušte program a přeskládejte předměty, které překážejí ostřikovači.
	Z myčky se ozývá drnčení	Nádobí je v košíku volně	Přerušte program a přeskládejte nádobí.
	Z vodovodního potrubí se ozývá klepání	Důvodem může být montáž potrubí nebo průřez trubek	Nemá vliv na funkci myčky. V případě pochybností se obraťte na odborně způsobilého instalatéra.

Problém Možné příčiny Co dělat

Neuspokojiyývýsledek mytí	Nádobí není čisté	Nádobí jste šipatně vlož	Viz poznámky v oddílu „Vkládání nádobí do košů“.
		Program není dostatečně silný	Zvolíme intenzivnější program. Viz „Tabulku cyklů mytí“.
		Nedostatečná dávka mycího prostředku	Použijte více mycího prostředku nebo jiný mycí prostředek.
		Nádobí překáží ostřikovačům	Přeskládejádobí tak, aby ostřikovače mohly volně obíhat.
		Filtrovací jednotka na dně myčky je zanesená nebo nespravně namontovaná. Muže tak způsobovat zablokování trysek ostřikovače	Filtrovací jednotku vyčistěte be správně namontuj . Vyčistěte trysky ostřikovačů. Viz „Čištění ostřikovačů“.
	Zakalené skleněné nádobí	Měkká voda ve spojení s příliš měkýstvím mycího prostředku	Jestliže máte měkkou vodu, použijteří mytí skleněného nádobí méně mycího prostředku a zvolte kratší cyklus.
	Černé nebo šedé skvrny na nádobí	O nádobí se třely hliníkové předměty	Skvrny vyčistěte jemným pískovým přípravkem.
	V dávkovačích zůstává mycí prostředek	Dávkovačům překáží nádobí	Přeskládejte nádobí.
Neuspokojiyývýsledek sušení	Nádobí neschne	Nesprávné založení nádobí	Nádobí vkládejte do myčky podle návodu.
		Málo oplachovacího prostředku	Zvyšte dávku oplachovacího prostředku/dolijte oplachovací prostředek.
		Nádobí jste vyjmuli příliš brzy	Nádobí z myčky nevybírejte uhmíd Pootevřetěká, aby mohla unikat pára. Nádobí začněte kdyřídejte prveřekahdy, na omak sotva teplá. Nejprve vyberte dolní koš. Tak do něj nekape voda z horního koše.
		Zvolili jste nevhodný program	U krátkých programů je teplota mytí nižší. Tím se také snižuje mycí výkon. Zvolte program s dlouhou dobou mytí.
		Použili jste příbory s nekvalitní povrchovou úpravou	Z těchto předmětů voda hůře stéká. Přibory a nádobí tohoto druhu není vhodné k mytí v myčce.

Chybové kódy

Při některých poruchách se na spotřebiči zobrazí výstražné chybové kódy:

Kód	Význam	Možné příčiny
Rychlé blikání kontrolky Rapid	Delší napouštěcí doba	Ventil není otevřený, přívod vody je omezený, tlak vody je příliš nízký.
Rychlé blikání kontrolky Glass	Únik vody.	Některá součást myčky netěsní.

POZOR!

■Pokud myčka přeteče, dříve než zavoláte do servisu, uzavřete hlavní přívod vody.

■Jestliže je ve spodní jímce v důsledku přetečení nebo malé netěsnosti voda, měla by se před opětovným spuštěním myčky odstranit.

Výška: :	815mm
Šířka :	598mm
Hloubka :	550mm
Tlak vody:	0.04-1.0MPa
Napájecí napětí viz štítek:
Objem 12 jídelních souprav:

Plnění košů podle normy En50242

1. Horní koš

   Podšálky

Sk

Malá servírovací mísa

Střední servírovací mísa
2. Dolní koš
2. Dolní koš

6 Servírovací lžíce

7 Servírovací vidličky
8 Naběračky

5 Dezertní lžičky
6 Servírovací lžíce

1 Polévkové lžíce
2 Vidličky
3 Nože
4 Čajové lžičky

Údaje pro srovnávací test podle normy EN 50242: Objem: 12 souprav
Poloha horního koše: dolní poloha
Program: Eco
Nastavení oplachovacího prostředku: 5 Nastavení změkčovače: H4

1. Košík na příbory


Velká servírovací mísa

Dezertní talířky

Mělké

Hluboké taliře

Oválný podnos
