NÁVOD K OBSLUZE IM 532 Mora

Rychlý návod k obsluze

Podrobné postupy obsluhy najdete v jednotlivých kapitolách návodu.

Zapnutí spotřebiče

Naplnění dávkovače mycího prostředku

Kontrola hladiny oplachovacího prostředku

Kontrola hladiny regenerační soli

Naplnění košů

Výběr programu

Spuštění myčky

Spotřebič se zapíná stiskem tlačítka hlavního vypínače (Power) a otevřením dvířek.

Oddíl A:

Při každém cyklu mytí.

Oddíl B:

Pouze u programů s předmytím. (Řid'te se pokyny!)

Mechanický ukazatel C.

Případná elektrická kontrolka na ovládacím panelu.

(Pouze u modelů se systémem změkčování vody.)

Případná elektrická kontrolka na ovládacím panelu.

Pokud na ovládacím panelu není kontrolka nízkého stavu regenerační soli (u některých modelů), dá se nutnost doplnění soli do změkčovače odhadnout podle počtu cyklů, po které byla myčka v provozu.

Případné větší zbytky jídla je nutné seškrábnout. Zbytky připáleného jídla na pánvích a kastrolech změkčete a potom naplňte koše. Viz pokyny k plnění myčky.

Opakovaným stiskem tlačítka Program vyberte příslušný program. (Viz oddíl nazvaný Pokyny k obsluze.)

Zavřete dvířka, otevřete přívod vody. Přístroj se spustí asi

za 10 vteřin.

• Změna programu

• Přidání zapomenutého nádobí do myčky
  • Vypnutí přístroje během cyklu mytí

Vypnutí spotřebiče

Zavření přívodu vody, vyprázdnění košů

• 1. Běžící cyklus lze změnit pouze krátce po spuštění. Mycí prostředek se totiž jinak uvolní a voda se vypustí. Pokud k tomu dojde, je nutné dávkovač mycího prostředku doplnit.
• Stiskněte tlačitko programu na více než 3 sekundy pro stornování běžícího programu.
• Zvolte nový program.

• Myčku znovu spust'te

• Pootevřete dveře

• Dveře můžete otevřít naplno, jakmile ostřikovací ramena přestanou pracovat.
  3.Zavřete dveře, myčka začne opět pracovat po 10 sekundách

• Dvířka zavřete. Myčka se opět spustí asi za 10 vteřin.

- Jestliže přístroj během cyklu mytí vypnete, při opětovném spuštění znovu zvolte požadovaný cyklus mytí a myčku obsluhujte v souladu s původním zapnutým stavem.

APOZOR!

Dvířka otevírejte opatrně. Z otevřených dvířek může unikat horká pára!

Po skončení cyklu mytí se 8x ozve bzučák myčky a myčka se poté vypne. Spotřebič se vypíná stiskem tlačitka Power.

Pozor: Před vyprázdněním myčky je třeba několik minut počkat (asi 15 minut), protože ještě horké nádobí a náčiní je při manipulaci náchylnější k rozbití. Bude potom také lépe schnout. Přístroj vyprazdňujte od spodního koše.

Prostudujte si tento návod

Vážený zákazníku,

tento spotřebič je určen k použití v domácnostech a podobných provozech, jako jsou například:

- kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích;

-hospodářské usedlosti;

- pro hosty v hotelech, motelech a dalšíh ubytovacích zařízeních;

- v penzionech a podobných zařízeních.

Před použitím myčky si důkladně prostudujte tento návod – pomůže vám při řádném používání a údržbě myčky.
■ Uschovejte hoj k pozdějšímu nahlédnutí.
- Předejte ho případnému dalšímu majiteli myčky.

Tento návod obsahuje oddíly, které se týkajbezpečnosti, obsluhy, montáže, řešení problémů atd.

Než zavoláte do servisu

S vyřešením některých běžnějších problémů vlastními silami vám pomůže oddíl řešení problémů.
Pokud problém nedokážete vyřešit sami, požádejte o pomoc odborného technika.

UPOZORNĚNÍ:

Výrobce může v souladu se svou politikou neustálého vývoje a zdokonalování výrobku provádět změny bez předchozího upozornění.

1) Bezpečnostní informace....1
2) Likvidace....2
3) Obsluha....3

Ovládaci panel....3

Součásti myčky....3

4) Před prvním použitím....4

A. Změkčovač vody....4
B. Plnění změkčovače solí....5
C. Plnění dávkovače oplachovacího prostředku..5
D. Účinek mycího prostředku ......6

5) Plnění košů myčky....9

Pozor před a po plnění košů myčky....9

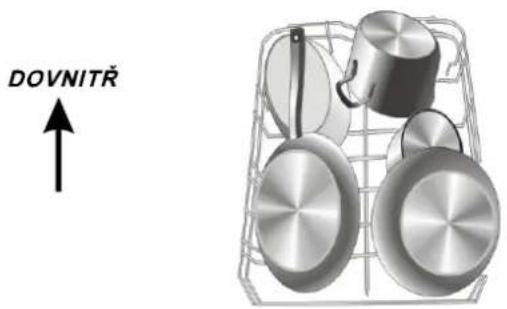

Postup při plnění běžným nádobím....10

6) Spuštění programu myčky....11

Tabulka cyklů mytí....11
Zapnutí přístroje....12
Změna programu....12
Na konci cyklu myti....12

7) Údržba a čištění....13

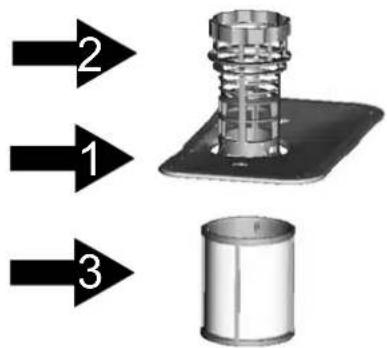

Filtrační soustava....13
Péče o myčku....14

8) Návod k montáži....15

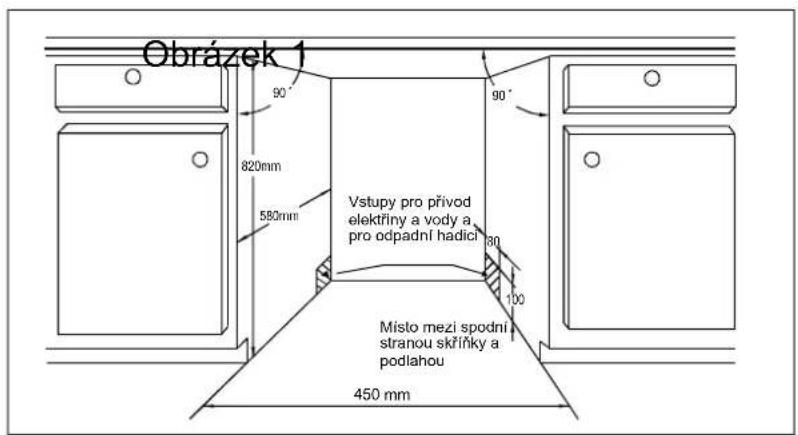

Příprava montáže.... 15

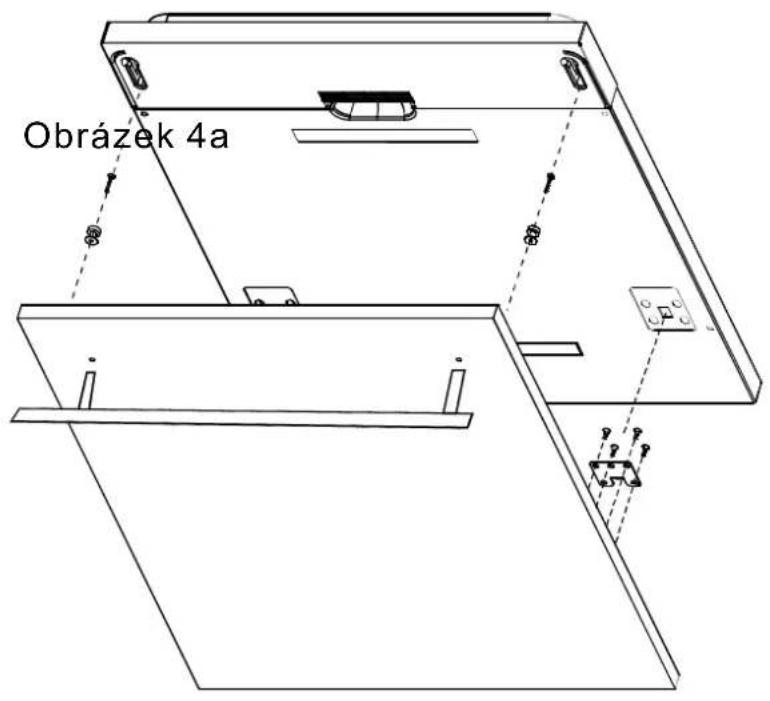

Rozměry pohledového panelu a montáž......16
Nastavení síly pružiny dveří....18

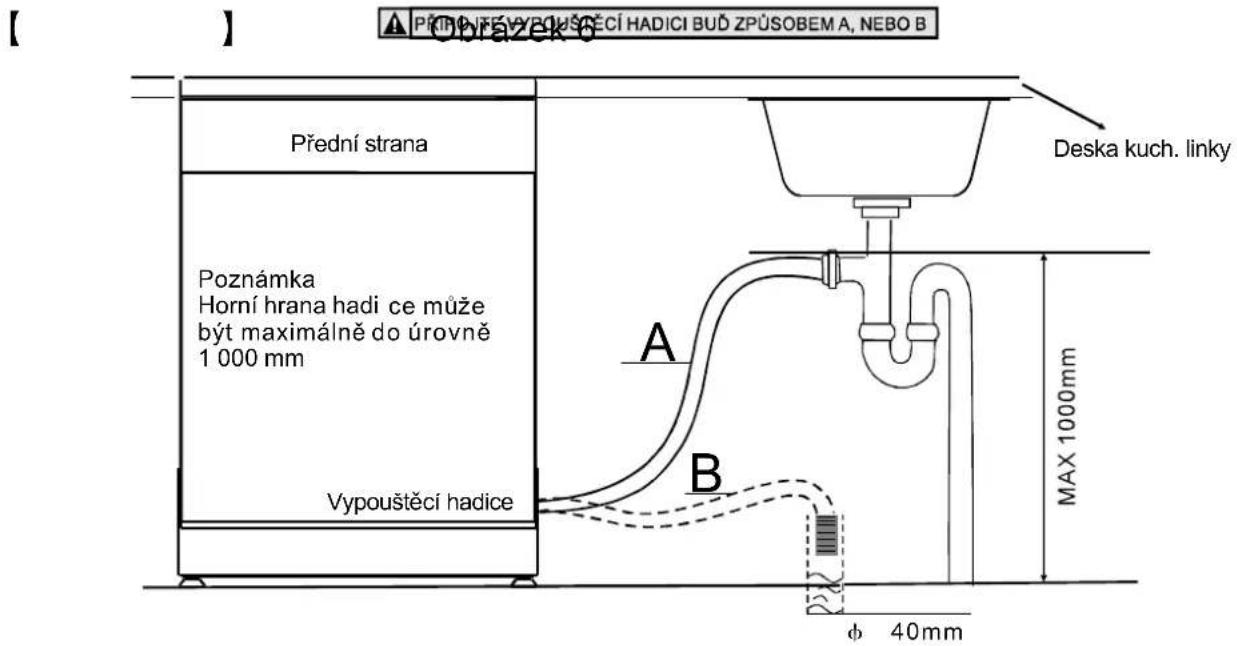

Připojení vypouštěcí hadice....18

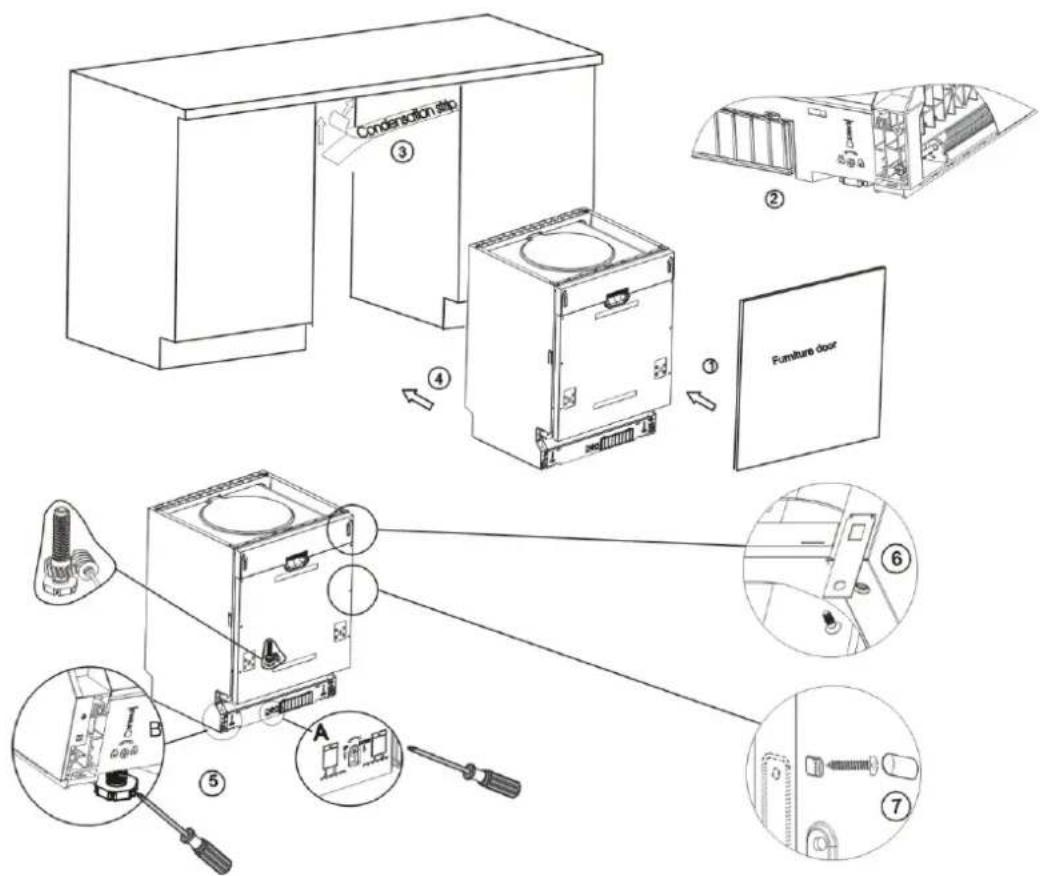

Postup montáže myčky....19
Elektrická instalace....20
Připojení vody....21

9) ŘEŠENÍ PROBLÉMŮ......22

Než zavoláte do servisu 22

Chybové kódy....23

Technické údaje....24

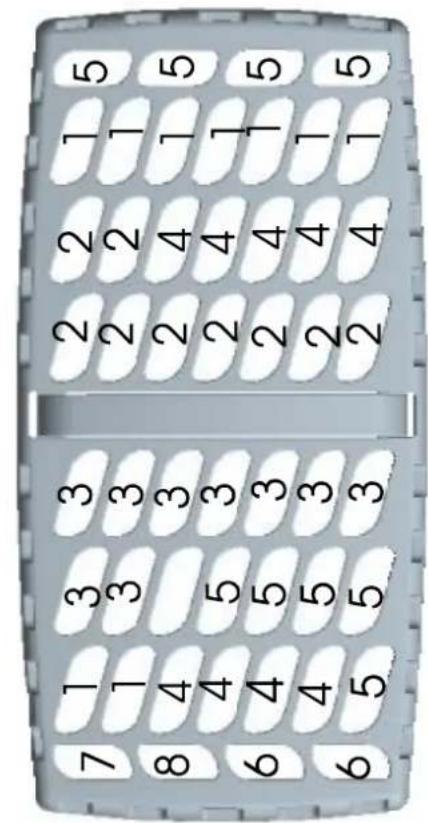

Plnění košů podle normy En50242

1. DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE PŘED POUŽITÍM SI PŘEČTĚTE VEŠKERÉ POKYNY

POZOR! Při používání myčky dodržujte následující bezpečnostní opatření:

UZEMNĚNÍ

Spotřebič musí být uzemněn. Uzemnění v případě poruchy snižuje nebezpečí úrazu elektrickým proudem, portouže svádí cestou nejmenšího odporu. Tento spotřebič je vybaven šňůrou, která obsahuje zemnicí vodič a zemnicí konektor.
Konektor musí být zapojen do vhodné zásuvky, která je osazena a uzemněna v souladu s veškerými místně platnými předpisy a vyhláškami.

▲POZOR!

■ Nesprávné zapojení zemnicího vodiče může vést k nebezpečí úrazu elektrickým proudem.
V případě pochybností o správném uzemnění spotřebiče se poradťe s odborně způsobilým elektrikářem nebo zástupcem servisu. Konektor dodávaný se spotřebičem neupravujte, pokud se nehodí do vaší zásuvky. Požádejte odborně způsobilého elektrikáře, aby osadil vhodnou zásuvku.

POZOR! SPRÁVNÉ POUŽITÍ

Na dvířkách a koších na nádobí nestůjte, nesedapježpůvejte k určenému účelu.
■ Při použití nebo bezprostředně po něm se nedotýk ejte topného tělesa. (Platí pouze u přístrojů s viditelným topným tělesem.)
Myčku nespouštějte, pokud nejsou řádně namontov arnechny kryty. Za provozu myčky otevírejte dvířka velmi opatrně, hrozí vystříknutí vody.
Na otevřená dvířka nepokládejte těžké předměty ani na ně nestoupejte. Přístroj by se mohl převrátit.
■ Při vkládání věcí k mytí: 1) Ostré předměty umístujte tak, aby nemohly poškodit těsnění dvířek. 2) Pozor: Nože a ostatní náčiní s ostrými špičkami vždy ukládejte do koše špičkou dolů nebo ve vodorovné poloze.
Při používání myčky se vyvarujte dotyku plastových předmětů s topným tělesem. (Platí pouze u přístrojů s viditelným topným tělesem.) Po skončení cyklu mytí se přesvědčte, že dávkovač mycího prostředku je prázdný.
■ Nemyjte plastové předměty, pokud nejsou označené jako „vhodné do myčky“ nebo obdobně.
■ U takto neoznačených plastových předmětů si zjistěte doporučení výrobce.
■ Používejte pouze mycí a oplachovací prostředky určené pro automatické myčky nádobí.
V myčce nikdy nepoužívejteýdlo, prací prášky ani prostředky pro ruční mytí. Tyto výrobky uchovávejtemo dosah dětí.

Dětem neumožňujte přístup k mycím a oplachovacím prostředkům ani k otevřeným dvířkům myčky – uvnitř by mohly být zbytky mycího prostředku.
Tento spotřebič není určen k používání osobami (včetně dětí) se sníženou tělesnou, smyslovou nebo duševní schopností, příp. s nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo nejsou touto osobou vyškolené kpoužívání spotřebiče.
■ Děti by měly být pod dohledem, aby si se spotřebičem nehrály.
Mycí prostředky do myčky nádobí jsou silně zásadité, při požití mohou být velice nebezpečné. Zabraňte styku s pokožkou a očima a nedovolte dětem přibližovat se k myčce, jestliže jsou otevřená dvířka.
Dvířka nenechávejte otevřená, protože to může zvyšovat nebezpečí zakopnutí.
■ Poškozenou přívodní šňůru musí vyměnit výrobce, jeho servisní zástupce nebo obdobně způsobilá osoba, aby nedošlo k nebezpečí.
■ Při vyřazování staré myčky z provozu nebo její likvidaci odmontujte dvířka mycího prostoru.
Obalové materiály likvidujtevhodným způsobem.
Myčku používejte pouze k jejímu určenému účelu.
Napájecí šňůra nesmí být při montáži spotřebiče příliš nebo nebezpečně ohnutá ani zmáčknutá. Nehrajte si s ovládacími prvky.
Spotřebič má být připojený k vodovodu novou sadou hadic; staré sady hadic znovu nepoužívejte.
■ Maximální počet jídelních souprav k mytí je 9.
■ Maximální přípustný vstupní tlak vody je 1 Mpa.
■ Minimální přípustný vstupní tlak vody je 0,04 Mpa.

TYTO BEZPEČNOSTNÍ INFORMACE SI PEČLIVĚ PROSTUDUJTE A ŘIĎTE SE JIMI. TENTO NÁVOD USCHOVEJTE.

2. LIKVIDACE

Obalový materiál od myčky likvidujte řádným způsobem.

Veškeré obalové materiály lze recyklovat.

Plastové dílce jsou označené standardními mezinárodními zkratkami:

■ PE – polyetylen, např. balicí fólie
■ PS – polystyren, např. vycpávkový materiál
■ POM – polyoxymetylen, např. plastové sponky
■ PP – polypropylen, např. doplňovač soli
ABS – akronytrilbutadienstyren, např. ovládací pan

■ Obalový materiál může být nebezpečný pro děti.
Obal i spotřebič prosím likvidujte ve sběrném dvoře. Z toho důvodu odřízněte elektrický napájecí kabel a znehodnotte zavírání dvířek.
■ Lepenkové obaly se vyrábějí z recyklovaného papíru a měly by se odevzdat do papírového odpadu k recyklaci.
Rádnou likvidací tohoto výrobku pomůžete předcházet možným negativním důsledkům pro životní prostředí a lidské zdraví, které bya křadémichy týrtopůsobeny nevhodným výrobkem v odpadu.
Více informací o recyklaci tohoto výrobku obdržíte od ušeho obecního úřadu a technických služeb.

LIKVIDACE: Tento výrobek nelikvidujte jako netříděný komunální odpad. Je nezbytné tento odpad sbírat odděleně za účelem dalšího zpracování.

3. OBSLUHA

DÜLEŽITÉ

Než myčku poprvé použijete, prostudujte si celý návod, tím si zabezpečite maximální výkonnost myčky nádobí.

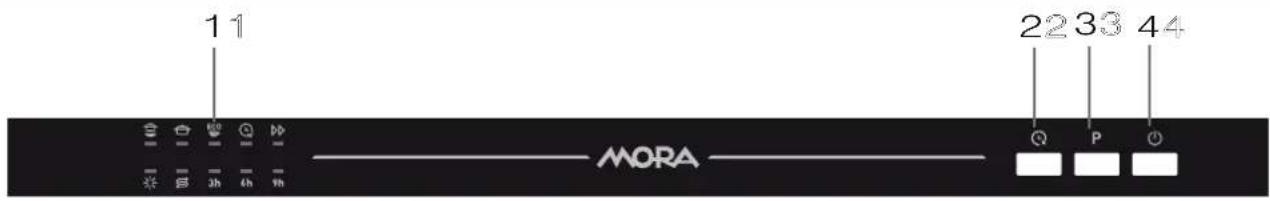

Ovládací panel

1. Zobrazit ukazatele: pro ukázání chybového kódu, času zpoždění, atd.

2. Ukazatel mycího prostředku: * Ukazuje, kdy se musí dávkovač doplnit.

3. Ukazatel dodání soli: \$ Ukazuje, kdy se musí dávkovač doplnit.
4. Čas zpoždění : možnost 3/6/9 hodin

5. Ukazatelé programu:

6. Tlačitko pro zpoždění: Sskněte tlačitko pro zpoždění.

7. Tlačítko pro volbu programu: Sskněte tlačítko pro volbu programu.
8. Tlačitko On/O (Zap/Vyp): Pro zapnu/vypnu přívodu energie.

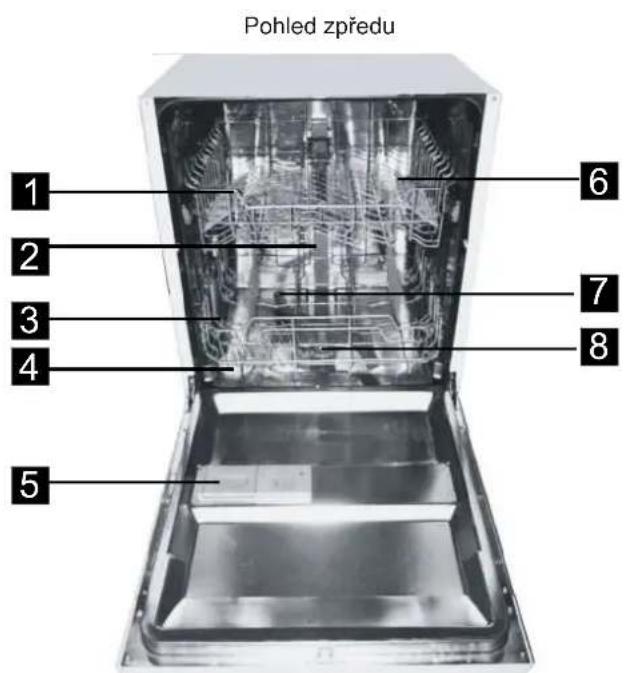

Součásti myčky

1 Horní koš
2 Středová trubka
3 Dolní koš

4 Nádobka na sůl
5 Dávkovač
6 Polička na šálky

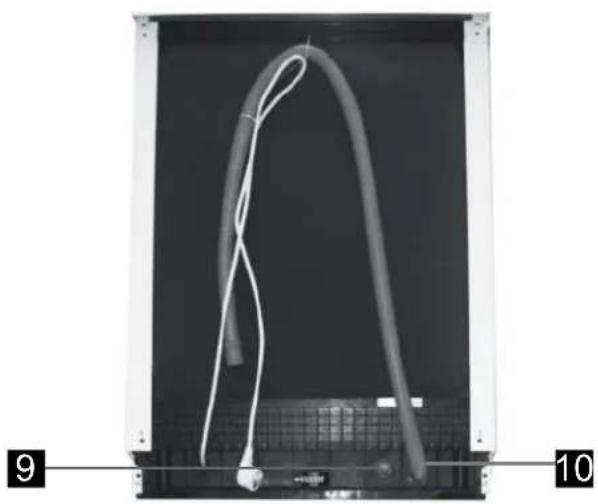

Pohled zezadu

7 Ostřikovače
8 Filtrační jednotka
9 Vstupní hadicová přípojka

10 Odpadní hadice

4. PŘED PRVNÍM POUŽITÍM

Před prvním použitím myčky:

A. Nastavte změkčovač vody.
B. Vložte do myčky nádobí 1,5 kg soli a naplňte nádobku se solí vodou.
C. Vložte oplachovací prostředek.
D. Vložte mycí prostředek.

A. Změkčovač vody

Změkčovač vody se musí nastavit ručně s použitím číselníku tvrdosti vody.

Změkčovač vody je určen k odlučování minerálů a solí z vody; zabrání se tak škodlivému nebonepřízniv ému dopadu na provoz spotřebiče.

Čím vyšší je obsah těchto minerálů a solí, tím tvrdší je voda.

Změkčovač by se měl nastavit podle tvrdosti vody ve vašem okolí. Tvrdost vody v okolí am sdělí příslušná vodárenská společnost.

Úprava spotřeby soli

Myčka je navržena tak, že umožňuje upravovat množství spotřebovávané soli na základě tvrdosti používané vody.

Šmyslem tohoto opatření je optimalizovat spotřebu soli a přizpůsobit ji daným okolnostem.

Upravu spotřeby soli provedte následovně:

1. Otevřete dveře, zapněte myčku.
2. Podržte Programové tlačítko po dobu delší než 5 vteřiny; tím aktivujete režim nastavení změkčovače vody (do 60 vteřin po zapnutí spotřebiče).
3. Stiskem tlačítka Program zvolte příslušné nastavení podle místních podmínek; nastavení se mění v tomto pořadí: H1 -> H2-> H3-> H4-> H5-> H6.
4. Stiskem tlačitka Zapnutí/Vypnutí opustte režim nastavení.

TVRDOST VODY				Poloha voliče	Spotřeba soli (gramů/cyklus)
^ dH	^ fH	^ Clarke	mmol/l
0~5	0~9	0~6	0~0.94	H1(Rapid Light bright)	0
6-11	10-20	7-14	1.0-2.0	H2(90 Min Light bright)	9
12-17	21-30	15-21	2.1-3.0	H3(90 Min、Rapid Light bright)	12
18-22	31-40	22-28	3.1-4.0	H4(Eco Light bright )	20
23-34	41-60	29-42	4.1-6.0	H5(Eco、Rapid Light bright)	30
35-55	61-98	43-69	6.1-9.8	H6(Eco、90 Min Light bright)	60

Pozn. 1:

1 °dH = 1,25; °Clarke = 1,78; °fH = 0,178 mmol/l

dH = německá stupnice

fH = francouzská stupnice

Clarke = britská stupnice

Pozn. 2:

Tovární nastavení: H3 (EN 50242).

Informace o tvrdosti dodávané vody am podá příslušná vodárenská správa.

UPOZORNĚNÍ: Pokud váš model nemá změkčovač vody, můžete tento oddíl přeskočit.

ZMĚKČOVAČ VODY

Tvrdost vody se mění podle místa. Když se v myčce používá tvrdá voda, tvoří se na nádobí a náčiní usazeniny. Spotřebič je vybaven speciálním změkčovačem, který využívá nádobkuse solí za účelem odlučování vápna a minerálů z vody.

B. Plnění změkčovače solí

Vždy používejte sůl určenou k použití v myčkách nádobí.

Nádobka na sůl se nachází pod dolním košem a postup jejího plnění je vysvětlen níže.

Pozor!

Používejte áduze sůl určenou k použití v myčkách nádobí! Jakákoli jiná sůl, která není určen použití v myčkách nádobí, zejména kuchyňská sůl, poškodí změkčovač vody. Výrobce v případě škod způsobených použitím nesprávné soli nedává žádnou záruku a nenese odpovědnost za žádné způsobené škody.

■ Solí pří Ne děsna pře alkzahájením některého z úplných cyklů mytí. dlouhodobému ulpívání zrnek soli nebopřtepné rozlité slané vody na spodku přístroje, by jinak mohlo působit korozi.

1

Po vyjmutí dolního koše odšroubujte a odmontujtevičko nádobky na sůl. 1 Konec trychtyře (součást dodávky) zasuňteo otvoru a vsypte asú mýčky soli. Dopl řte nádobku vodou. Je normální, že trocha vody z nádobky přeteče. 2 Po naplnění nádobky pevně zašroubujte víčko ve směru hodinových ručiček. Po naplnění nádobky solí zhasne výstražná kontrolka stavu soli. Bezprostředně po naplnění nádobky solí by se měl spustit program mytí (doporučujeme kratší program). Jinak by mohlo dojit k poškození filtrovací soustavy, čerpadla nebo jiných důležitých součástí slanou vodou. Na takovéto poškození se nevztahuje záruka.

POZNÁMKA:

1. Nádobku na sůl plňte pouze tehdy, když se na ovládacím panelu rozsvítívýstražná kontrolka stavu soli. Kontrolka může dále svítit i po doplnění soli, jestliže je sůl hůře rozpustná. Pokud na ovládacím panelu není kontrolka nízkého stavu regenerační soli (u některých modelů), můžete nutnost doplnění soli do změkčovače odhadnout podle počtu cyklů, po které byla myčka v provozu.
2. Pokud dojde k rozlití soli, spušte program namáčení nebo rychlý program ; tímpřebytečnou sůl odstraníte.

C. Plnění dávkovače oplachovacího prostředku

Dávkovač oplachovacího prostředku

Oplachovací prostředek se uvolňuje při posledním oplachování a brání tvoření kapiček vody na nádobí, které by mohly zanechávat skvrny nebo šmouhy. Zlepšuje také schnutí tírnže dovoluje vodě stékat po nádobí. Vaše myčka je určena k použití tekutých oplachovacích prostředku. Dávkovač oplachovacího prostředku se nachází na vnitřní straně dvířek vedle dávkovače mycího prostředku. Dávkovač se plní tak, že otevře te víčko a naléváte oplachovací prostředek do dávkovače, dokud ukazatel hladiny zcela nezčerná. Objem nádobky na oplachovací prostředek je asi 110 ml.

Účinek oplachovacího prostředku

Oplachovací prostředek se automaticky dávkuje během posledního oplachování, zajišťuje důkladné opláchnutí a schnutí bez skvrn a šmouh.

Pozor!

Používejte pouze značkové oplachovací prostředky pro myčky nádobí. Do dávkovače oplachovacího prostředku nikdy nenalévejte žádné jiné látky (např. prostředek na čištění myčky, tekutý mycí prostředek). To by spotřebič poškodilo.

Kdy dávkovač oplachovacího prostředku dolévat

Jestliže na ovládacím panelu není výstražná kontrolka stavu oplachovacího prostředku, můžete jeho množství odhadnout podle barvy optického ukazatele „C“, který se nachází vedle víčka. Když je dávkovač oplachovacího prostředku plný, celý ukazatel zčerná. S ubývajícím množstvím oplachovacího prostředku se černá tečka zmenšuje. Hladinu oplachovacího prostředku nikdy nenechte poklesnout pod 1/4 objemu.

S ubývajícím množstvím oplachovacího prostředku se mění velikost černé tečky na optickém ukazateli stavu oplachovacího prostředku, jak je uvedeno níže.

● Plný
3/4 objemu
1/2 objemu
- 1/4 objemu – doplnit, aby se zamezilo tvorbě skvrn
Prázdný

C (Ukazatel stavu oplachovacího prostředku)

1 Dávkovač otevřete tak, že víčkem otočíte do polohy „otevřeno“ (doleva) a vytáhnete je.
2 Oplachovací prostředek opatrně nalijete do dávkovače, abyste nepřelili.
3 Znovu nasadíte víčko v poloze „otevřeno“ a otočíte jím do polohy „zavřeno“ (doprava).

POZNÁMKA: Případný přeteklý oplachovací prostředek otřete savou utěrkou, aby při přístím mytí nedocházelo k nadměrnému pěnění. Před zavřením dvířek myčky nezapomeňte znovu nasadit víčko.

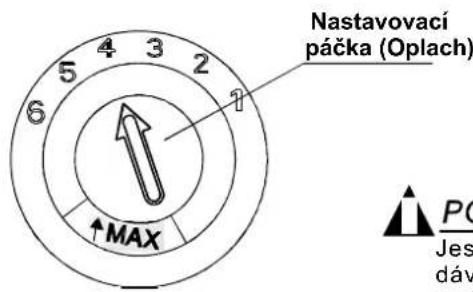

Nastavení dávkovače oplachovacího prostředku

Dávkovač oplachovacího prostředku má šest poloh nebo čtyři polohy. Vždy začinejte s dávkovačem nastaveným v poloze „4“. Pokud jsou na nádobí skvrny a špatně schne, zvyšte množství dávkovaného oplachovacího prostředku: vyjměte víčko dávkovače a pootočte kolečkem na „5“. Pokud nádobí stále špatně schne nebo jsou na něm skvrny, nastavte kolečko na další vyšší hodnotu, dokud není nádoby beze skvrn. Doporučené nastavení je „4“. (Tovární hodnota je „4“.)

POZNÁMKA:

Jestliže jsou na nádobí po umytí kapky vody nebo vápnité skvrny, zvyšte dávku. Jestliže jsou na nádobí lepkavé bělavé skvrny nebo na sklenicích a ostřich nožů namodralý povlak, snižte ji.

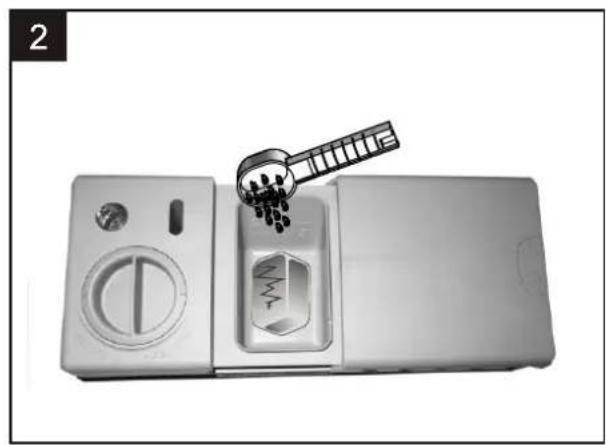

D. Účinek mycího prostředku

Mycí prostředky a jejich chemické přísady jsou nezbytné k odstranění nečistot, jejich rozmělnění a odvedení z myčky. K tomuto účelu se hodí většina mycích prostředků obchodní jakosti.

Pozor!

Správné používání mycího prostředku:

Používejte pouze mycí prostředky zvlášť vyráběné pro použití v myčkách nádobí. Používejte čerstvý a suchý mycí prostředek. Praškový mycí prostředek do myčky nedávkujte, pokud není připravená na mytí nádobí.

Mycí prostředky

Existují 3 druhy mycích prostředků:

1. s fosfáty a chlorem;
2. s fosfáty a bez chloru;
3. bez fosfátů a bez chloru.

Nové práškové mycí prostředky jsou obvykle bez fosfátů. Schopnost fosfátů změkčovat vodu není protovyužitelná. V takovém případě doporučujeme naplnit nádobku na sůl solí, i když je tvrdost vody jen 6 °dH. Při používání mycích prostředků bez fosfátů se v tvrdé vodě na nádobí a sklenicích často tvoří bílé skvrny. V takovém případě dosáhne te lepších výsledků, když použijetevětší množství mycího prostředku. Mycí prostředky bez chloru mají pouze malou bělicí schopnost. Intenzivní a barevné skvrny se nedají zcela odstraništtejrogruprůspaděsívol teplotou.

Koncentrované mycí prostředky

Podle chemického složení lze mycí prostředky rozdělit na dva základní typy:

■ běžné, zásadité mycí prostředky s žíravými přísadami;
■ mírně zásadité koncentrované mycí prostředky s přírodními enzymy.

Mycí pr ostředky v tabletách

Různé značky mycích prostředků v tabletách se rozpouštějí různě rychle. Některé mycí prostředky v tabletách se proto při krátkých programech mytí nemohou rozpustit a vyvinout svou plnou čistící sílu. Při použití mycích prostředků v tabletách proto používejte delší programy, aby došlo k úplnému odstranění zbytků mycích prostředků.

Dávkovač mycích prostředků

Dávkovač je třeba doplňovat před zahájením každého cyklu mytí podle pokynů uvedených v tabulce cyklů mytí. Vaše myčka spotřebovává méně mycích a oplachovacích prostředků než běžná myčka. Na jednu dávku nádobí je obecně potřeba pouze jedna polévková lžícemycího prostředku. Na silněji znečištěné nádobí je potřeba větší množství. Mycí prostředek vždy dávkujte bezprostředně před spuštěním myčky, jinak by mohl zvlhnout a nemusel by se řádně rozpustit.

Používané množství mycího prostředku

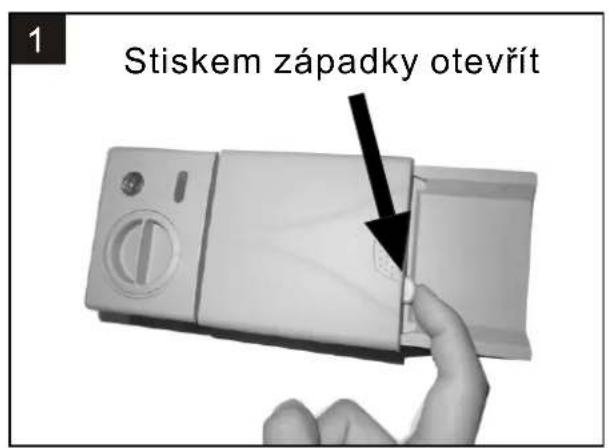

■ Jestliže je zavřené víčko, stiskněte uvolňovací tlačitko. Vičkootevře pružina.
■ Mycí prostředek vždy dávkujte bezprostředně před zahájením cyklu mytí.
■ Používejte pouze značkové mycí prostředky pro myčky nádobí.

POZOR!

Mycí prostředky do myček jsou žiraviny! Dobře je uschovejte před dětmi.

Dávkování mycího prostředku

Mycí prostředek se dopiňuje do dávkovače. Velikost dávek naznačuje značení, viz obrázek vpravo:

A Hladina myciho prostředku na hlavní cyklus myti.
B Hladina mycího prostředku na cyklus předmyti.

Dodržujte doporučení výrobce, pokud jde o dávkování a skladování, uvedená na obalu mycího prostředku.

Zavřete vlóko a stiskněte ho, aby zapadlo.

Pokud je nádobí sišně zašpiněné, vložte dodatečnou dávku mycího prostředku do oddílu na předmytí. Tento myci prostředek bude účinkovat ve fází předmytí.

A POZNÁMKA:

■ Informace o množství mycího prostředku na jednotlivé programy najdete na poslední straně.
Pamatujte, že dávky se mohou lišit v závislosti na stupni znečistění nádobí a tvrdosti vody.
■ Dodržujte prosím doporučení výrobce na obalu mycího prostředku.

Zavřete zásobník na mycí prostředek

Pokud je nádobí jen mímě znečištelné, můžete použit menší množství mycího prostředku, než je doporučeno.

1. Komora

Zatlačte viko (1) tak, aby zaklaplo (2).

1. Pokud použiváte mycí prostředek ve formě tablet, přečtěte si doporučení výrobce na obalu pro zjištění, kam mají být v myčce nádobí umistěny (např. v košiku na příbory, v komoře pro mycí prostředek atd.)

Ujistěte se, že víko příhrádky pro mycí prostředek je uzavřen, a to i v případě, že používáte table tv.

5. PLNĚNÍ KOŠŮ MYČKY

Doporučení

■ Doporučujeme nakoupit kjadloynské náčiní označené „vhodné do myčky“.
Používejte jemný mycí prostředek označený jako „šetrný k nádobí“. Případné další informace podají výrobci mycích prostředků.
■ U některých druhů nádobí volte programy s co nejnižší teplotou.
■ Poškození skleněného nádobí a příborů zamezíten, údýž žetez vryjíčkát skončení programu.
bezprostředně po

Následující příbory/nádobí jsou pro mytí v myčce

nevhodné

■ příbory s rukojeťmi ze dřeva, rohoviny, porcelánu nebo perleti
■ plastové předměty, které nejsou žáruvzdorné
■ starší přebényeslepenými díly, odolné vůči vysokým teplotám
■ slepované příbory nebo nádobí
■ cínové a měděné předměty
■ křišťálové sklo
■ ocelové předměty podléhající rezivění
■ dřevěné podnosy
■ předměty vyrobené ze syntetických vláken

v omezené míře vhodné

■ některé druhy sklenic mohou po opakovaném mytí zmatnět
■ stříbrné a hliníkové díly obvykle při mytí mění barvu
■ glazurované vzory mohou při častém mytí v myčce ztrácet barvu

Pozor před a po plnění košů myčky

(Myčka bude pracovat nejlépe, když se budete držet následujících rad k plnění. Součásti a vzhled košů a košíků na přibory se mohou lišit podle konkrétního modelu.)

Případné větší zbytky jídla seškrábněte. Zbytky připáleného jídla na pánvích a kastrolech změkčete. Není nutné nádobí oplachovat pod tekoucí vodou. Předměty vkládejte do myčky následovně:

1. Předměty jako šálky, sklenice, hrnce, pánve apod. vkládejte dnem nahoru.
2. Zakřivené předměty nebo předměty s prohlubněmi vkládejte šikmo, aby z nich mohla odtékat voda.
3. Veškeré kuchyňské náčiní bezpečně naskládejte tak, aby se nemohlo převrátit.
4. Veškeré kuchyňské náčiní umístujte tak, aby se ostřikovače mohly při mytí volně otáčet.

POZNÁMKA: Velmi malé předměty v myčce nemyjte, protože by mohly snadno vypadnout z koše.

Duté předměty, jako jsou šálky, sklenice, kastroly apod., vkládejtednem nahoru, aby se v nádobách nebo na hlubokém dně nemohla držet voda.
■ Nádobí a příbory nesmějí ležet v sobě ani se vzájemně překrývat.
■ Sklenice se nesmějí dotýkat, jinak by se mohly poškodit.
■ Velké předměty, které se nejhůře myjí, vklád ejte do dolního koše.
■ Horní koš je určen na jemnější a lehčí nádobí, jako jsou sklenice a šálky na kávu a čaj.
■ Nože s dlouhým ostřím uložené ve svislé poloze mohou být nebezpečné!
■ Dlouhé nebo ostré příbory, například nože na porcování ma sa, se musejí ukládatvodorovně do horního koše.
■ Myčku nepřetěžujte. Docílíte tak dobrých výsledků a přiměřené spotřeby energie.

Vyjímání nádobí

Aby voda nekapala z horního koše do dolního, doporučujeme vyprazdňovat nejprve dolní koš a teprve potom horní.

Postup při vkládání běžného nádobí

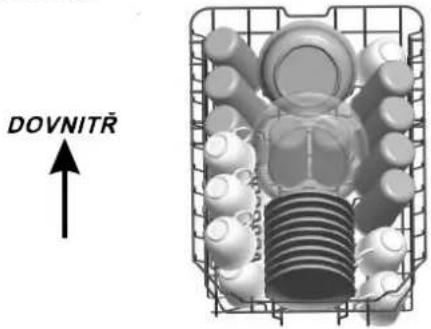

Plnění horního koše

Horní koš je určen na jemnější a lehčí nádobí, jako jsou sklenice, šálky na kávu a čaj, podšálky, ale i talíře, menší misky a mělké pánve (pokud nejsou příliš znečištěné). Nádobí ukládejíentskříkájíc voda nemohla pohnout.

Plnění dolního koše

Doporučujeme velké předměty a ty, které se nejhůře myjí, vkládat do dolního koše: například hrnce, kastroly, poklice, servírovací mísy a misky, jak je vidět na obrázku. Servírovací mísy a poklice je lepší ukládat na stranu stojanů, aby nemohly bránit v pohybu otáčejícímu se hornímu ostřikovači.

Pamatujte prosím, že:

hrnce, servírovací mísy apod. se musejí vždy vkládatdnem vzhůru;
■ hluboké hrnce se mají vkládat našikmo, aby z nich mohla vytékat voda;
dolní koš má sklápěcí trny, aby se do něj vešly větší hrnce nebo více hrnců.

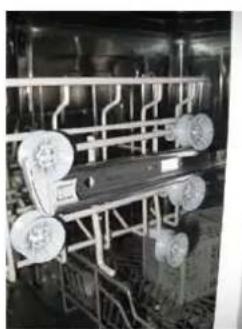

Nastavení horního koše

Výšku horního koše lze upravit, aby vzniklo více místa na velké náčiní v horním nebo dolním koši. Výška horního koše se dá upravit tak, že jeho kolečka nasadí e na kolejničky v jiné výšce. Dlouhé předměty, jako jsou servírovací náčiní, salátové vidličky a dlouhé nože, by se měly ukládat do samostatné přihrádky, aby nevadily v otáčení ostřikovačů.

Dolní poloha

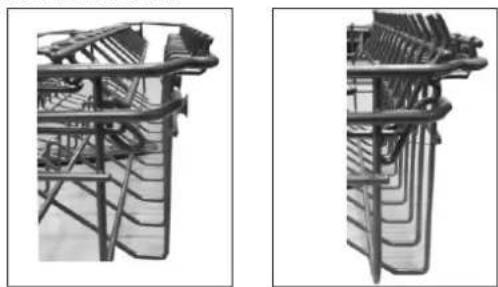

Sklápění přihrádek na šálky

Hrnce a kastroly se do myčky lépe vejdou, když se trny sklopí, jak je vidět na obrázku.

Sklápění trnů dolního koše

Hrnce a kastroly se do myčky lépe vejdou, když se trny sklopí, jak je vidět na obrázku

Košík na příbory

Příbory vkládejte do přihrádky na příbory odděleně a ve vhodných polohách a ujistěte se, že příbory nedrží v sobě, což může být příčinou nedostatečného umytí.

▲POZOR!

Předměty nesmějí vyčnívat dnem košíku.
Náčiní vkládejte vždy ostrou špičkou dolů!

Za účelem osobní bezpečnosti a kvalitního umytí stříbrné příbory vkládáme tak, aby:

■ nedržely v sobě;
■ rukojeťmi dolů;
■ nože a jiné potenciálně nebezpečné náčiní rukojeťmi nahoru.

6. Spuštění mycího programu

Tabulka mycích cyklů

POZNÁMKA: ( ★ ) znamená nutnost doplnit leštidlo do dávkovače leštidla.

Program	Informace pro volbu cyklu	Popis cyklu	Myci prostředek: Doba trvání prědmytí/ hlavní mytí	Doba trvání cyklu (min.)	El. energie (kWh)	Voda (l)	Leštidlo
Intensive	Pro nejvíce zašpiněné nádobí a normálně zašpiněné hrnce, pánve, mísy atd. se zaschlymi nečistotami.	Předmytí (50 °C) Mytí (60 °C) Oplachování Oplachování Oplachování (70 °C) Sušení	5/22g (nebo 3 v 1)	165	1.4	16.5
Normal	Pro normálně zašpiněné nádobí, např. hrnce, talíře, sklenice a mirně zašpiněné pánve.	Předmytí (45 °C) Mytí (55 °C) Oplachování Oplachování (65 °C) Sušení	5/22g (nebo 3 v 1)	175	1.1	13
ECO (*EN 5 0242)	Toto je standardní program, je vhodný pro mytí normálně zašpiněného nádobí a je nejvíce efektivní, pokud jde o jeho kombinovanou spotřebu energie a vody pro tento typ nádobí.	Předmytí Mytí (45 °C) Oplachování Oplachování (65 °C) Sušení	5/22g (nebo 3 v 1)	190	0.6	9
90 min	Pro mirně zašpiněné nádobí, které nevyžaduje prvotřídní účinnost sušení.	Předmytí (65 °C) Mytí Oplachování (65 °C) Sušení	27 g (nebo 3 v 1)	90	1.15	11.5
Rapid DD	Kratší mytí pro mírně zašpiněné nádobí, které nevyžaduje sušení.	Mytí (45 °C) Oplachování (50 °C) Oplachování (55 °C)	20g	30	0.7	10

POZNÁMKA:

*EN 50242: Tento program je testovací cyklus. Údaje srovnávacího testu podle EN 50242 jsou následující:

■ Kapacita: 9 souprav
■ Pozice horního koše: horní kolečka na kolejničkách
■ Nastavení leštidla: 6
PI: 0,49 W; Po: 0,45 W

Zapnutí myčky

Spuštění mycího cyklu:

1 Vytáhněte dolní a horní koš, naplňte je nádobím a zasuňte zpět.
Doporučuje se naplnit nejdříve dolní koš a potom horní (viz oddíl nazvaný „Plnění myčky“).
2 Nasypte mycí prostředek (viz oddíl nazvaný „Sůl, mycí prostředek a leštidlo“).
3 Zapojte zástrčku napájecího kabelu do zásuvky. Napájení je 220–240 VAC / 50 Hz, specifikace zásuvky je 10 A 250 VAC. Zkontrolujte, zda je přívod vody otevřený na plný tlak.
4 Zavřete dveře a stiskněte tlačítko Zap./Vyp. Rozsvítí se kontrolka Zap./Vyp.
5 Otáčejte programovým voličem po směru hodinových ručiček, mycí program se bude měnit v následujícím pořadí:
Intensive -> Normal -> ECO -> > 804min -
Jakmile je vybrán program, rozsvítí se odpovídající kontrolka. Stiskněte tlačítko a myčka spustí program.

Změna programu...

Výchozí předpoklad:

Cyklus, který již běží, lze změnit pouze krátce po spuštění. Mycí prostředek se totiž jinak uvolní a spotřebič vypustí mycí vodu. Pokud k tomu dojde, je nutné doplnit dávkovač mycího prostředku (viz oddíl „Dávkování mycího prostředku“).
2 Otevřete dveře, stiskněte tlačítko Program na více než 3 sekundy, spotřebič zůstane v pohotovostním stavu, pak můžete změnit program na požadované nastavení cyklu (viz odstavec "Spuštění mycího cyklu ...").

POZNÁMKA:

Při otevření dvířek během cyklu mytí se činnost přístroje přeruší. Programová kontrolka přestane blikat a bzučák každou minutu zabzučí, dokud dvířka zase nezavřete. Po zavření dvířek se přístroj znovu spustí za 10 vteřin.

Jestliže váš model má funkci paměti při přerušení, přístroj dokončí zvolený program i po výpadku proudu.

Zapomněli jste kousek nádobí?

Zapomenutý kus nádobí lze do myčky přidat kdykoli předtím, než se otevře nádobka s mycím prostředkem.

1 Pootevřete dvířka, tím přerušíte mytí.
2 Jakmile se vypne horní ostřikovač, můžete dvířka otevřít úplně.
3 Vložte zapomenuté kusy nádobí.

4 Zavřete dvířka.
5 myčka se spustí za 10 vteřin.

Na konci cyklu mytí

Po skončení cyklu mytí se na 8 vteřin ozve bzučák myčky a poté se myčka vypne. Spotřebič vypnete stiskem tlačitka Power, uzavřete přívod vody a otevřete dvířka myčky. Před vyjímáním nádobí několik minut počkejte, abyste nádobí a náčiní nebrali ještě horké, protože tehdy jsou náchylnější k rozbití. Budou také lépe schnout.

■ Vypněte myčku.

Kontrolka programu svítí, ale nebliká – jedině tehdy je program u konce.

1. Vypněte myčku stiskem tlačítka Power.
2. Uzavřete přívod vody!

■ Opatrně otevřete dvířka.

Horké nádobí se snadno otluče. Nechte je proto asi 15 minut vychladnout, než je z prístroje vyjmete.

Otevřete dvířka myčky, nechte je pootevřená a před vyjímáním nádobí několik minut počkejte. Nádobí bude chladnější a schnutí proběhne lépe.

■ Vyjměte nádobí z myčky.

Je normální, že je uvnitř myčky mokro.

Vyložte nejprve dolní koš, poté horní. Tím předejdete kapání vody z horního koše na nádobí v dolním koši.

POZOR! Je nebezpečné otevírat dvířka při mytí, protože horká voda by vás mohla opařit.

7. ÚDRŽBA A ČIŠTĚNÍ

Filtrační soustava

Filtr zabralýjeníším zbytkům jídla a jiným předmětům Zbytky by mohly filtr ucpat, proto je nutné je odstranit.

do čerpadla.

Filtrační soustava se skládá z hrubého filtru, plochého (hlavního) filtru a mikrofiltru (jemného filtru).

Hlavní filtr 1

Částečky jídla a nečistot zachycené na tomto filtru seríozměln speciální tryskou nečolompadostřikovači a spláchnou

Hrubý filtr 2

Na hrubém filtru se zachycují větší předměty, například kousky kostí nebo skla, které by mohly ucpat odpad. Předměty zachycené filtrem odstranítet tak, že jemně zmáčkne e čep v horní části tohoto filtru a vytáhnete ho.

Jemný filtr 3

Tento filtr zachycuje zbytky jídla a nečistot v prostoru jímky a zabraňuje jejich opětovnému nanesení na nádobí během cyklu mytí.

Filtrační jednotka

Filtr účinně odstraňuje částice jídla z mycí vody, takže voda může být během cyklu recyklována. Nejlepších výsledků a výkonu dosáhnete při pravidelném čištění filtru. Je proto užitečné odstraňovat větší částice jídla zachycené na filtru po každém cyklu mytí tak, že půlkruhový filtr a víčko opláchnete pod tekoucí vodou. Filtrační jednotku demontujete tak, že za madlo včka zatáhneš směrem nahoru.

POZOR!

■ Myčku nikdy nepoužívejte bez filtrů.
■ Nesprávně vložený filtr může zhoršit výkon spotřebiče a poškodit nádobí a náčiní.

1

Krok č. 1: Otočte filtrem proti směru hodinových ručiček.

2

Krok č. 2: Vyjměte filtrační jednotku směrem nahoru.

POZNÁMKA: Tímto postupem od 1. ke 2. kroku filtr vyjmete; obráceným postupem od

1. k 1. kroku filtr namontujete zpět.

Připomínáme:

-Re, kjaždične jsoužitltny zákyezleométroluj

-Filtrační soustavu lze demontovat odšroubováním hrubého filtru. Případné zbytky jídla odstraňte a filtry očistěte pod tekoucí vodou.

POZNÁMKA: Celá filtrační jednotka by se měla čistit jednou týdně.

Čištění filtru

Hrubý a jemný filtr čistěte čisticím kartáčkem. Jednotlivé součásti filtru znovu sesaďte dohromady tak, jak ukazují obrázky na poslední straně, a celou jednotku namontujte zpět do myčky, usaďte na místo a vtlačte směrem dolů.

POZOR! Při čištění do filtrů netlučte. Filtry by se totiž mohly zkroutit a výkon myčky by se mohl snížit.

Péče o myčku

Ovládací panel lze očistit lehce navlhčeným hadříkem.

Po očištění panel vždy důkladně osušte.

Na vnější povrch používejte dobrou voskovou leštěnku na spotřebiče.

Na žádnou část myčky nikdy nepoužívejte ostré předměty, drátěnky ani hrubé čisticí prostředky.

Čištění dvířek

Okraj dvířek čistěte vždy pouze měkkým, teplým navlhčeným hadříkem. Vniknutí vody do zámku dvířek a elektrických součástí předejdete tím, že nebudete používat žádné čisticí prostředky s rozprašovačem.

POZOR!

Na čištění ovládacího panelu nikdy nepoužívejte čisticí prostředky s rozprašovačem, protože by mohlo dojít k poškození zámku dvířek a elektrických součástí.
Nepoužívejte pískové čisticí prostředky ani některé papírové utěrky, protože by mohly poškrábat nerezový povrch nebo na něm zanechat skvrny.

Ochrana před mrazem

V zimě myčku na nádobí chraňte před mrazem. Po každém cyklu mytí postupujte následovně:

1. Odpojte myčku od elektrického napájení.
2. Uzavřete přívod vody a odpojte vstupní hadici od napouštěcího ventilu.
3. Vylijte vodu ze vstupní hadice a napouštěcího ventilu (vodu zachycujte do ploché misky).
4. Znovu zapojte vstupní hadici do napouštěcího ventilu.
5. Vyjměte filtr ze spodní části vany ajímku vysušte houbou.

POZNÁMKA: Jestliže vaše myčka nefunguje kvůli ledu, obratte se na odborný servis.

Čištění ostřikovačů

Ostřikovače je třeba pravidelně čistit, protože trysky a ložiska ostřikovačů se ucpávají látkami z tvrdé vody.

Horní ostřikovač demontujte tak, že podržíte matici a ostřikovačem otáčíte po směru hodinových ručiček.

Dolní ostřikovač demontujete tak, že ho vytáhnete směrem nahoru.

Ostřikovače omyjte v teplé mýdlové vodě a trysky očistěte jemným kartáčkem. Po důkladném opláchnutí je opět namontujte.

Jak udržovat myčku ve formě

Po každém mytí

Po každém mytí odpojtepřívod vody ke spotřebiči a nechte dvířka lehce pootevřená, aby se uvnitř nehromadila vlhkost a zápach.

Odpojte šnůru

Před čištěním nebo údržbou vždy odpojte napájecí šňůru ze zásuvky.

■ Nečistěte rozpouštědly ani písky

Vnější povrch a pryžové díly myčky čistěte bez použití rozpouštědel nebo pískových čisticích prostředků. Používejteuzeý dlovičku sv celpiou

Skvrny nebo šmouhy z vnitřního povrchu myčky odstraňujte hadříkem navlhčeným vodou a trochou octa nebo speciálním prostředkem na čištění myček nádobí.

Při dlouhodobém nepoužívání

Doporučujeme spustit jeden cyklus myti naprázdno a poté odpojit šňůru ze zásuvky, uzavřít přívod vody a nechat dvířka spotřebiče pootevřená. Těsnění dvířek díky tomu déle vydrží a uvnitř spotřebiče se nebude tvořit vlhkosti ani zápach.

Přesun spotřebiče

Jestliže potřebujete spotřebič přesunovat, snažte se hveuslžsté poloze. V naprosto nevyhnutelných případech ho lze položit na záda.

Těsnění

Jednou z příčin vzniku zápachu v myčce jsou zbytky jídla zachycené v těsněních. Pravidelné čištění vlhkou houbičkou tomu zabrání.

8. Montážní pokyny

Upozornění:

Montáž potrubí a elektrického zařízení musí být provedena odbornou firmou.

Varování

Nebezpečí úrazu elektrickým proudem Před montáží odpojte myčku od elektrické sítě.

Neuposlechnutí tohoto příkazu může vést k úrazu elektrickým proudem, a to i smrtelnému.

- Příprava montáže

Instalaci je třeba provádět v blízkosti stávající přívodní a vypouštěcí hadice a přívodu elektrického proudu. Pro možnostpřipojení odpadových hadic myčky je třeba zvolit jednu stranu skříňky dřezu.

Poznámka: Zkontrolujte si dodávané montážní příslušenství (hák pro pohledový panel, šroub) Přečtěte si pozorně montážní pokyny.

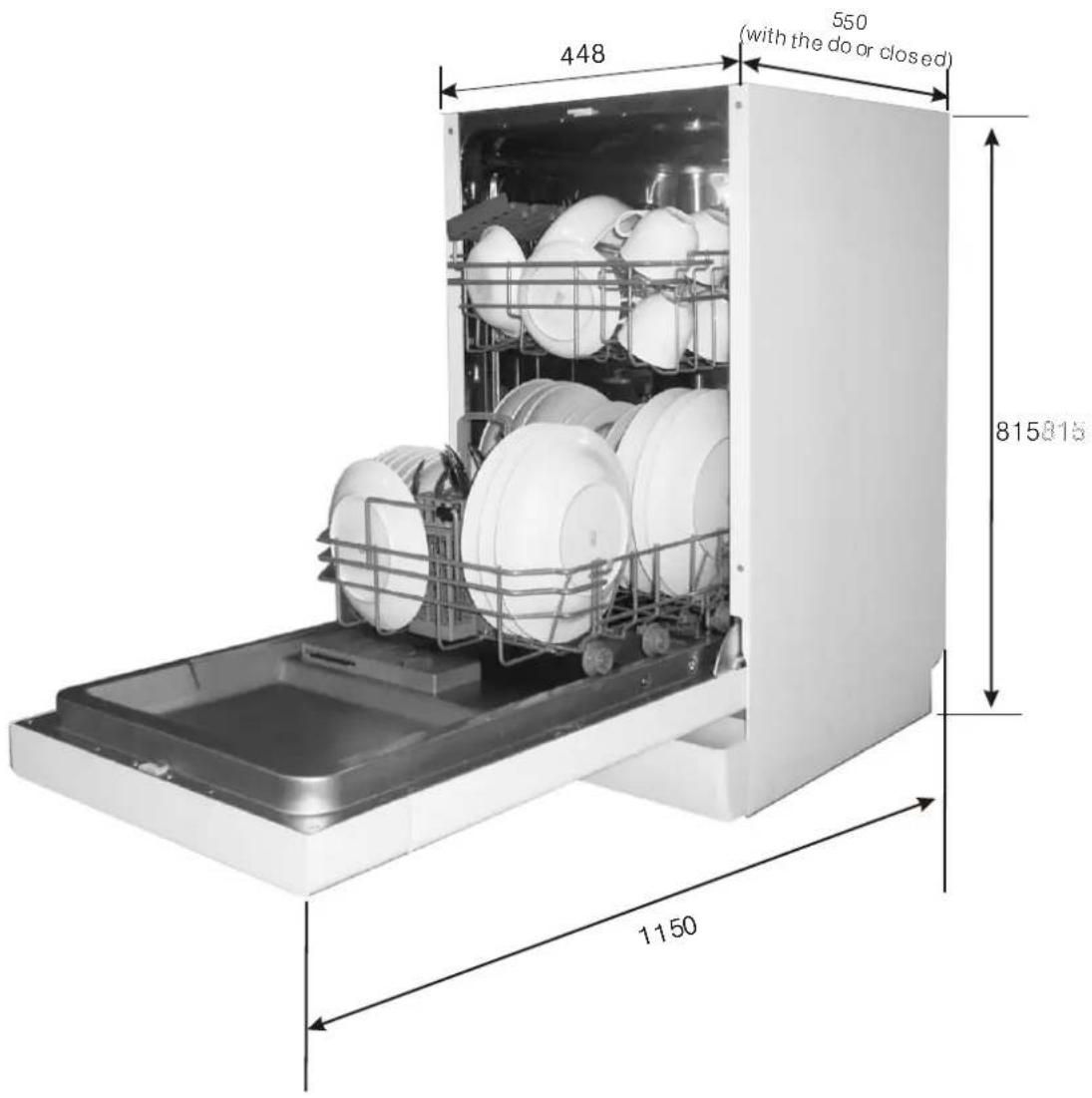

Znázornění rozměrů skříňky a montážní poloha myčky

Před umístěním myčky do montážní polohy je třeba provést přípravu.

1 V blízkosti dřezu si zvolte místo pro provedení montáže přívodní a vypouštěcí hadice (viz obr. 1).

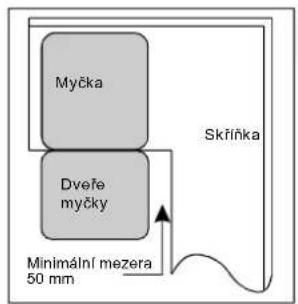

2 Pokud je myčka instalována v rohu, je třeba ponechat dostatek místa (viz obr. 2) na otevření dveří.

【 】

Rozměry skříňky Maximálně 5 mm mezi horní stranou myčky a skříňkou; vnější hrana dveří vyrovnasá skříňkou.

【 】

Minimální místo při otevření dveří.

Obrázek 2

- Rozměry pohledového panelu a montáž

1. Pohledový dřevěný panel by mohl být upraven podle obrázku č. 3

1. Suchý zip A a suchý zip B se rozdělí na suchý zip A na pohledovém dřevěném panelu a plstěný suchý zip B na vnějších dvěř myčky (viz obrázek č. 4a). Po ustavení do polohy připevněte panel na dveře myčky vruty a šrouby (viz obrázek 4b).

Montáž pohledového panelu

Montáž pohledového dřevěného panelu

Obrázek 4b

Odšroubujte čtyři krátké vruty

Zašroubujte čtyři dlouhé vruty

1. Odšroubujte čtyři krátké vruty
2. Zašroubujte čtyři dlouhé vruty

- Nastavení síly pružiny dveří

Pružiny dveří jsou z výrobního závodu nastaveny na správnou sílu pro vnější dveře. Při montáži dřevěných pohledových dveří budete muset nastavit napnutí pružiny dveří. Otáčením stavěcího šroubu stavěcí mechanismus nap ňujeíná nebo uvol ocelové lanko (viz obr. 5).

Napnutí pružiny dveří je správné, pokud dveře v plně otevřené poloze zůstanou vodorovně, ale při malém zvednutí prstemstoupají nahoru.

- Připojení vypouštěcí hadice

Zasuňte vypouštěcí hadici do odpadového potrubí o minimálním průměru 40 mm anebo ji připojte do dřezu, dbejte přitom, aby se příliš neohýbala nebo nezmáčkla. Horní hrana hadice může být maximálně do úrovně 1 000 mm.

- Postup montáže myčky

1. Připevněte pohledové dveře k vnějším dveřím myčky pomocí dodaných konzol. Poloha konzol je znázorněna šablonou.

2. Pomocí imbusového klíče nastavte sílu pružin dveří; otáčením doprava se levá i pravá pružina dveří utahuje. Pokud to neprovedete, může dojít k poškození myčky (ilustrace č. 2).

3. Přívodní hadici připojte na přívod studené vody.

4. Připojte vypouštěcí hadici. Viz znázornění na obr. 6.

5.Připojte elektrickou přívodní šňůru.

1. Prílepte kondenzační pásek podzpracovní desku kuch. linky. Dbejte, aby byl kondenzační pás pracovní desky. veň s okrajem

2. Zasuňte myčku do své polohy (ilustrace č. 4).

3. Výrovnejte myčku. Zadní patku lze nastavit zepředu otáčením imbusového klíče ve středu spodní části myčky (ilustrace č. 5A). Pro nastavení předních patek použijte plochý šroubovák a otáčením přední patky vyrovnejte myčku do roviny (ilustrace č. 5B).

4. Myčka musí být zajištěna. To lze provést dvěma způsoby:

A. Normální pracovní deska: upevněte myčku k desce šrůbytak, aby něy ka nezat žovala desku svojí váho (OBR.6).

B. Mramorová nebo kamenná deska: zajistěte myčku ke skí ceřšroubý (Obr.7).

【Obrázek 7】

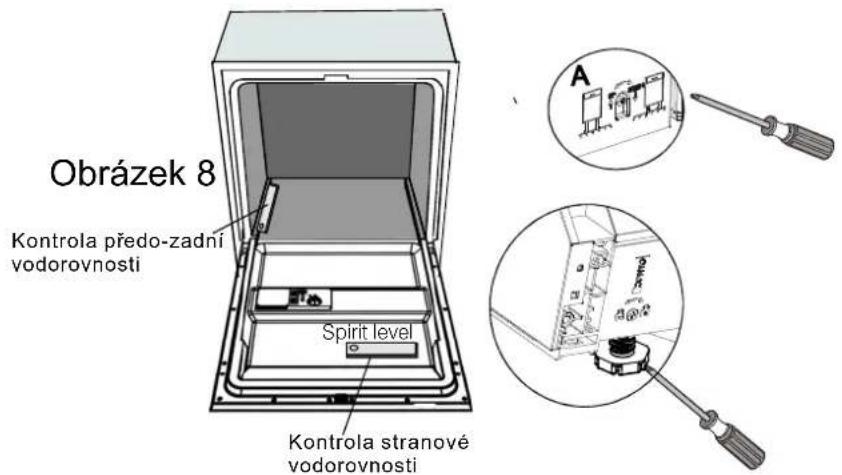

Pro správnou funkci zásuvek na nádobí a dobrévýsledky mytí musí být myčka ve vodorovné poloze.

1. Pro kontrolu, zda je myčka ve vodorovné poloze, přiložte vodováhu na dveře a na dráhu zásuvky uvnitř vany myčky, tak jak je znázorněno na obrázku.
2. Vyrovnejte myčku jednotlivým nastavením tří stavěcích patek.
3. Při vyrovnávání myčky dbejte, aby se myčka nepřevrhla.

【 】

Znázornění nastavení patek

POZNÁMKA:

Maximální stavěcí výška patek je 50 mm.

Elektrická instalace

VAROVÁNÍ!

Z důvodu osobní bezpečnosti:

S TÍMTO ZAŘÍZENÍM NEPOUŽÍVEJTE PRODLUŽOVACÍ ŠNŮRU ANI ADAPTÉROVOU ZÁSTRČKU. ZA ŽÁDNÝCH OKOLNOSTÍ NEPŘERUŠUJTE NEBO NEODSTRAŇUJTE ZEMNICÍ PŘIPOJENÍ Z ELEKTRICKÉHO KABELU.

Požadavky na elektrickou instalaci

Zkontrolujte štítek jmenovitého napětí a zapojte myčku do odpovídajícího zdroje napájení. Použijte pojistku 10 A, pojistku s oddáleným vypnutímnetenýdpođečelnýžistič a zajistěte oddělený okruh spotřebič.

Elektrické zapojení

Před použitím zkontrolujte správnost uzemnění

Zajistěte, aby napětí a frekvence napájení odpovídaly jmenovitým hodnotám uvedeným na štítku. Zástrčku připojujte pouze do náležitě uzemněné zásuvky. Pokud elektrická zástrčka neodpovídá zásuvce, do které má být přístroj zapojen, vyměňte zásuvku, a nepoužívejte adaptéry ani podobná zařízení, protože by se tato zařízení mohla přehřívat a způsobit popálení.

Pokyny týkající se uzemnění

Toto zařízení musí být uzemněno. V případě špatné funkce nebo poruchy snižuje uzemnění riziko úrazu elektrickým proudem tím, že poskytuje elektrickému proudu cestu nejmenšího odporu. Toto zařízení je vybaveno přívodním kabelem s vodičem pro uzemnění zařízení a zemnicí zástrčkou. Zástrčka musí být zapojena do správné zásuvky, která je nainstalovaná a uzemněná v souladu s místními standardy a požadavky.

⚠ Upozornění!

Nesprávné zapojení vodiče uzemnění zařízení může vést k úrazu elektrickým proudem. Pokud máte pochybnosti týkající se uzemnění, nechte elektrické zapojení zkontrolovat kvalifikovaným elektrikářem nebo pracovníkem servisu. Nezasahujte do zástrčky dodávané se zařízením, jestliže není kompatibilní se zásuvkou. V takovém případě nechte správnou zásuvku nainstalovat kvalifikovaným elektrikářem.

Připojení vody

Jak zapojit bezpečnostní přívodní hadici

Spotřebič má být připojen k vodovodu novou sadou hadic. Staré sady hadic znovu nepoužívejte. Tlak vody musí být od 0,04 do 1 MPa. Pokud jettak nižší než předepsané minimum, poradí ám naše servisní oddělení.

1. Bezpečnostní přívodní hadice zcela vytáhněte z úložné přihrádky na zadní straně myčky.
2. Bezpečnostní přívodní hadici pevně našroubujte na kohoutek se závitem 3/4 palce.
3. Před zapnutím myčky přívod vody úplně otevřete.

O BEZPEČNOSTNÍ PŘÍVODNÍ HADICI

Bezpečnostní přívodní hadice má dvojité stěny. Konstrukce hadice zaručuje zásah v podobě zastavení proudu vody v případě, že se přívodní hadice roztrhne a vzduchový prostor mezi vlastní přívodní hadicí a vnější vroubkovanou hadicí je plný vody.

▲POZOR!

Hadice připojená na rozprašovač u dřezu může prasknout, pokud je připojen ke stejnému vedení vody jako myčka. Pokud ho t. dřezu máte, doporučujeme hadici odpojit a otvor zazátkova

Jak odpojit bezpečnostní přívodní hadici

1. Uzavřete přívod vody.
2. Uvolněvý tlakovdyustiskem tlačitka uvolnění tlaku. Tím se sníží tlak a ochráníte sebe a celou místnost před

Bezpečnostní přívodní hadici odšroubujte od kohoutku.

PŘIPOJENÍ STUDENÉ VODY

Přívodní hadici studené vody připojte k závitové spojce o velikosti 3/4 palce a ujište se, že je pevně dotažená. Jestliže je vodovodní potrubí nové nebo se delší dobu nepouživalo, nechteodu odtéci, aby byla čistá a bez nečistot. Pokud toto bezpečnostní opatření nedodržíte, hrozí ucpání napouštěcího ventilu a poškození spotřebiče.

POZOR! Po použití vždy uzavřete přívod vody.

Jak z hadic dostat přebytečnou vodu

Pokud je dřez výš než 1 000 mm nad podlahou, nemůže přebytečná voda z hadic vytékat přímo do dřezu. Potom je nutné přebytečnou vodu z hadic vylít do misky nebo vhodné nádoby, kterou podržte mimo dřez, níže než je výška dřezu.

Výstup vody

Připojte odpadní hadici. Odpadní hadice musí správně těsnit, aby nedocházelo k únikům vody. Ujistěte se, že odpadní hadice není zkroucená ani zmáčknutá.

Prodlužovací hadice

Jestliže potřebujete odpadní hadici prodloužit, vždy používejte podobný druh hadice. Nesmí být delší než 4 metry, jinak by se mohl snížit mycí výkon myčky.

Zapojení sifonu

Odpadní přípojka musí být níž než 1 000 mm (maximálně) od spodní hrany vany. Odpadní hadice by měla být pevně připojen á.

Spuštění myčky

Před spuštěním myčky zkontrolujeme následující věci:

1 Myčka je vyrovnaná a řádně upevněná.
2 Napouštěcí ventil je otevřený.
3 Přívodní spoje nevykazují netěsnosti.
4 Vodiče jsou pevně spojené.
5 Napájení je zapnuté.
6 Vstupní a odpadní hadice není zauzlená.
7 Veškeré obaly a tiskoviny jsou z myčky odstraněné.

Pozor: Po montáži si prosím uschovejte tento návod.

Obsah tohoto návodu je uživatelům velmi užitečný.

Než zavoláte do servisu

Volání do servisu si můžete ušetřit, když si projdete tabulky na následujících stranách.

	Problém	Možné příčiny	Co dělat
Technické problémy	Myčka se nespouští	Přetavená pojistka nebo shozený jistič	Vyměňte pojistku nebo zaprěte jistič. Odpoj další spotřebiče, které jsou na stejném okruhu jako myčka.
		Není zapnuté napájení	Ujistěte se, že je myčka zapnutá a dvířka bezpečně uzavřená.Ujistětde, že je napájecí šňůra řádně zapojen zásuvky.
		Nízký tlak vody	Zkontrolujte, zda je správně připojený a otevřený přívod vody.
		Dvířka myčky jste nezavřelí správně	Dvířka řádně uzavřete a zaklapněte.
	Z myčky se neodčerpává voda	Uzel na odpadní hadici	Zkontrolujte odpadní hadici.
		Ucpaný filtr	Zkontrolujte hrubý filtr (viz oddíl „Čištění filtru“).
		Ucpaný dřez	Zkontrolujte, zda dřez správně odtéká. Pokud je problém s neodtěkajícím dřezem, možná spíše než opraváře myček potřebujete instalatéra.
Všeobecné problémy	Ve vaně je mýdlová péna	Nesprávný mycí prostředek	Pěnění zamezíte použitim speciálního mycího prostředku do myčky. Pokud docházík pěnění, otevře tě myčku a nechte pěnu odpařit. Do vany přilij te asi 4 litry studené vody. Myčku zavře te, zaklaprěte a zvolte některý z programů. Myčka jako první krok provede odčerpání vody. Po odčerpání otevře te dvířka a přesvědč tese, jestli pěna zmizela. V případě nutnosti postup opakujeme.
		Rozlity oplachovací prostředek	Rozlity oplachovací prostředek vždy neprodleně vytřete.
	Skvrny uvnitř vany	Použili jste mycí prostředek s barvivem	Vždy používejte mycí prostředek bez barviva.
	Bílý povlak na vnitřním povrchu	Minerály z tvrdé vody	Vnitřek myčky vyčistěte vlhkou houbou s prostředkem na čištění myček; vezměte si gumové rukavice. Nikdy nepoužívejte jiné přípravky než prostředek na čištění myček kvúli nebezpečí vzniku pěny.
	Rezavé skvrny na příborech	Dotyčné předměty nejsou odolné vůči rzi
		Nespustili jste myčku po nasypání soli. Stopy soli se dostaly do cyklu mytí	Po dosypání soli vždy spustěte program rychlého mytí s prázdnou myčkou a bez funkce turbo (je-li dostupná).
		Otevřené víčko změkčovače	Zkontrolujte víčko. Ujistěte se, že sedí pevně.
Hluk	Z myčky se ozývá klepání	Ostřikovač naráží do předmětu v koši	Přeruš teprogram a přesklád ejtepředměty, které překážejí ostřikovači.
	Z myčky se ozývá drnčení	Nádobí je v košíku volně	Přeruš teprogram a přes kládejte nádobí.
	Z vodovodního potrubí se ozývá klepání	Důvodem může být montáž potrubí nebo průřez trubek	Nemá vliv na funkci myčky. V případě pochybností se obrat'te na odborně způsobilého instalatéra.
Problém	Možné příčiny	Co dělat
Nádobí není čisté	Nádobí jste šjpatně vlož	Viz poznámky v oddílu „Vkládání nádobí do košů“.
	Program není dostatečně silný	Zvolime intenzivnější program. Viz „Tabulku cyklů mytí“.
	Nedostatečná dávka mycího prostředku	Použijte více mycího prostředku nebo jiný mycí prostředek.
	Nádobí překáží ostřikovačům	Přeskládejte nádobí tak, aby ostřikovače mohly volně obíhat.
Neuspokojivý výsledek mytí	Filtrovací jednotka na dně myčky je zanesená nebo nesprávně namontovaná. Může tak způsobovat zablokování trysek ostřikovače	Filtrovací jednotku vyčistěte nebe správně namontuj . Vyčistěte trysky ostřikovačů. Viz „Čištění ostřikovačů“.
Zakalené skleněné nádobí	Měkká voda ve spojení s příliš valkýřstvím mycího prostředku	Jestliže máte měkkou vodu, použijte při mytí skleněného nádobí méně mycího prostředku a zvolte kratší cyklus.
Černé nebo šedé skvrny na nádobí	O nádobí se třely hliníkové předměty	Skvrny vyčistěte jemným pískovým přípravkem.
V dávkovačích zůstává mycí prostředek	Dávkovačům překáží nádobí	Přeskládejte nádobí.
Nádobí neschne	Nesprávné založení nádobí	Nádobí vkládejte do myčky podle návodu.
	Málo oplachovacího prostředku	Zvyšte dávku oplachovacího prostředkuđolijte oplachovací prostředek.
Neuspokojivý výsledek sušení	Nádobí jste vyjmuli příliš brzy	Nádobí z myčky nevybírejpe ihmydí. Pootevřete dvířka, aby mohla unikat pára. Nádobí začněte vybirat teprve tehdy,když jsou dvířka na omak sotva teplá. Nejprve vyberte dolní koš. Tak do něj nekape voda z horního koše.
	Zvolili jste nevhodný program	U krátkých programů je teplota mytí nižší. Tím se také snižuje mycí výkon. Zvolte program s dlouhou dobou mytí.
	Použili jste příbory s nekvalitní povrchovou úpravou	Z těchto předmětů voda hůře stéká. Příbory a nádobí tohoto druhu není vhodné k mytí v myčce.

Chybové kódy

Při některých poruchách se na spotřebiči zobrazí výstražné chybové kódy:

Kód	Význam	Možné příčiny
Rychlé blikání kontrolky Rapid	Delší napouštěcí doba.	Ventil není otevřený, přívod vody je omezený, tlak vody je příliš nízký.
Rychlé blikání kontrolky Glass	Únik vody.	Některá součást myčky netěsní..

POZOR!

■Pokud myčka přeteče, dříve než zavoláte do servisu, uzavřete hlavní přívod vody.

■Jestliže je ve spodní jímce v důsledku přetečení nebo malé netěsnosti voda, měla by se před opětovným spuštěním myčky odstranit.

Výška: :	815mm
Šířka :	448mm
Hloubka :	550mm
Tlak vody:	0.04-1.0MPa
Napájecí napětí:	viz štítek
Objem:	9 jídelních souprav

Plnění košů podle normy En50242

1. Horní koš

Šálky

Podšálky

Sklenice

Malá servírovací mísa

Střední servírovací mísa

Velká servírovací mísa

Dezertní talířky

Mělké talíře

Hluboké talíře

DOVNITR

5 Dezertní lžičky

6 Servírovací lžíce

7 Servírovací vidličky

8 Naběračky

1 Polévkové lžíce

2 Vidličky

3 Nože

4 Čajové lžičky

Údaje pro srovnávací test podle normy EN 50242: Objem: 9souprav
Poloha horního koše: dolní poloha
Program: ECO
Nastavení oplachovacího prostředku: 5 Nastavení změkčovače: H3
Nastavení oplachovacího prostředku: 5
Nastavení oplachovacího prostředku: 5
Program: ECO
Program: ECO
Poloha horního koše: dolní poloha
Poloha horního koše: dolní poloha
Obiem: 9soupray
Údaje pro srovnávací test podle normy EN 50242:
Údaje pro srovnávací test podle normy EN 50242:

(2) 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 14. 15. 16. 17. 18. 19. 20. 21. 22. 23. 24. 25. 26. 27. 28. 29. 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52. 53. 54. 55. 56. 57. 58. 59. 60. 61. 62. 63. 64. 65. 66. 67. 68. 69. 70. 71. 72. 73. 74. 75. 76. 77. 78. 79. 80. 81. 82. 83. 84. 85. 86. 87. 88. 89. 90. 91. 92. 93. 94. 95. 96. 97. 98. 99.

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

Specifikace myčky nádobí určené pro domácnost v souladu se směrnicí EU 1059/2010:

Název výrobce	MORA
Model	IM532
Kapacita	9
Účinnost energie 1	A++
Roční spotřeba energie (kWh/rok) 2	197 kWh
Spotřeba energie (kWh/cyklus)	0.69 kWh
Spot žimu vypnutířeba energie v re	0.45 W
Spotřeba energie v režimu bdění	0.49 W
Roční spotřeba vody (l/rok) 3	2520 l
Účinnost sušení 4	A
Standardní program 5	ECO 45°C
Doba trvání standardního programu	190 min
Hladina hluku	49 dB(A) re 1 pW
Spotřebiče určené k vestavění	samostatně stojící myčka nádobí
Možnost zástavby	Ano
Výška	81.5 cm
Šířka	44.8 cm
Hloubka	55 cm
Roční spotřeba elektrické energie (kWh/rok)	1930 W
Elektrická přípojka	220-240 V~ / 50 Hz
Přípustný tlak vody	0.4-10 bar = 0.04-1 MPa

HINWEIS:

1 A+++ (nejvyšší třída energetické efektivity) do D (nejnižší třída energetické efektivity)
Spotřeba energie "197" kWh ročně, na základě 280 standardních cyklů mytí s naplněním studenou vodou a spotřebou energie v úsporných režimech. Skutečná spotřeba energie závisí od způsobu exploatace spotřebiče.
3 Spotřeba vody 0 litrů ročně, na základě 280 standardních cyklů mytí. Skutečná spotřeba vody "2520"závisí od způsobu exploatace spotřebiče.
4 A (nejvyšší třída efektivity) do G (nejnižší třída efektivity)
5 Ten program je odpovídající pro mytí normálně zašpiněného nádobí a je to nejúčinnější program s ohledem na spotřebu energie a vody pro tento typ nádobí. V aktuální verzi, v okamžiku dodávky spotřebič vyhovuje evropským normám a požadavkům směrnic:

• LVD 2014/35/EC
• EMC2014/30/EC
• ErP 2009/125/EC

Výše uvedené hodnoty byly změřeny v souladu s normami v přesně stanovených pracovních podmínkách.

Výsledky se mohou značně různit v závislosti od množství a zašpinění nádobí, tvrdosti vody, množství detergentu apod.

Návod opracovaný s podporou norem a předpisů Evropské unie.
