NÁVOD K OBSLUZE IM 632 Mora

Rychlý návod k obsluze

Podrobné postupy obsluhy najdete v jednotlivých kapitolách návodu.

Zapnutí spotřebiče

Naplnění dávkovače mycího prostředku

Kontrola hladiny oplachovacího prostředku

Kontrola hladiny regenerační soli

Naplnění košů

Výběr programu

Spuštění myčky

Spotřebič se zapíná stiskem tlačítka hlavního vypínače (Power) a otevřením dvířek.

Oddíl A:

Při každém cyklu mytí.

Oddíl B:

Pouze u programů s předmytím. (Řid'te se pokyny!)

Mechanický ukazatel C.

Případná elektrická kontrolka na ovládacím panelu.

(Pouze u modelů se systémem změkčování vody.)

Případná elektrická kontrolka na ovládacím panelu.

Pokud na ovládacím panelu není kontrolka nízkého stavu regenerační soli (u některých modelů), dá se nutnost doplnění soli do změkčovače odhadnout podle počtu cyklů, po které byla myčka v provozu.

Případné větší zbytky jídla je nutné seškrábnout. Zbytky připáleného jídla na pánvích a kastrolech změkčete a potom naplňte koše. Viz pokyny k plnění myčky.

Opakovaným stiskem tlačítka Program vyberte příslušný program. (Viz oddíl nazvaný Pokyny k obsluze.)

Zavřete dvířka, otevřete přívod vody. Přístroj se spustí asi

za 10 vteřin.

• Změna programu

• Přidání zapomenutého nádobí do myčky
  • Vypnutí přístroje během cyklu mytí

Vypnutí spotřebiče

Zavření přívodu vody, vyprázdnění košů

• 1. Běžící cyklus lze změnit pouze krátce po spuštění. Mycí prostředek se totiž jinak uvolní a voda se vypustí. Pokud k tomu dojde, je nutné dávkovač mycího prostředku doplnit.
• Stiskněte tlačítko programu na více než 3 sekundy pro stornování běžícího programu.
• Zvolte nový program.

• Myčku znovu spustte

• Pootevřete dveře

• Dveře můžete otevřít naplno, jakmile ostřikovací ramena přestanou pracovat.
  3.Zavřete dveře, myčka začne opět pracovat po 10 sekundách

• Dvířka zavřete. Myčka se opět spustí asi za 10 vteřin.

- Jestliže přístroj během cyklu mytí vypnete, při opětovném spuštění znovu zvolte požadovaný cyklus mytí a myčku obsluhujte v souladu s původním zapnutým stavem.

APOZOR!

Dvlřka otevírejte opatrně. Z otevřených dvířek může unikat horká pára!

Po skončení cyklu mytí se 8x ozve bzučák myčky a myčka se poté vypne. Spotřebič se vypíná stiskem tlačitka Power.

Pozor: Před vyprázdněním myčky je třeba několik minut počkat (asi 15 minut), protože ještě horké nádobí a náčiní je při manipulaci náchylnější k rozbití. Bude potom také lépe schnout. Přístroj vyprazdňujte od spodního koše.

Prostudujte si tento návod

Vážený zákazníku,

tento spotřebič je určen k použití v domácnostech a podobných provozech, jako jsou například:

- kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích;

-hospodářské usedlosti;

- pro hosty v hotelech, motelech a dalšch ubytovacích zařízeních;

- v penzionech a podobných zařízeních.

Před použitím myčky si důkladně prostudujte tento návod – pomůže vám při řádném používání a údržbě myčky.
Uschovejte hoj k pozdějšímu nahlédnutí.
Předejte ho případnému dalšímu majiteli myčky.

Tento návod obsahuje oddíly, které se týkajbezpečnosti, obsluhy, montáže, řešení problémů atd.

Než zavoláte do servisu

S vyřešením některých běžnějších problémů vlastními silami vám pomůže oddíl řešení problémů.
Pokud problém nedokážete vyřešit sami, požádejte o pomoc odborného technika.

UPOZORNĚNÍ:

Výrobce může v souladu se svou politikou neustálého vývoje a zdokonalování výrobku provádět změny bez předchozího upozornění.

1) Bezpečnostní informace....1
2) Likvidace....2
3) Obsluha....3

Ovládací panel....3 .... 3......Součást

4) Před prvním použitím....4

A. Změkčovač vody....4
B. Plnění změkčovače solí....5
C. Plnění dávkovače oplachovacího prostředku..5
D. Účinek mycího prostředku ......6

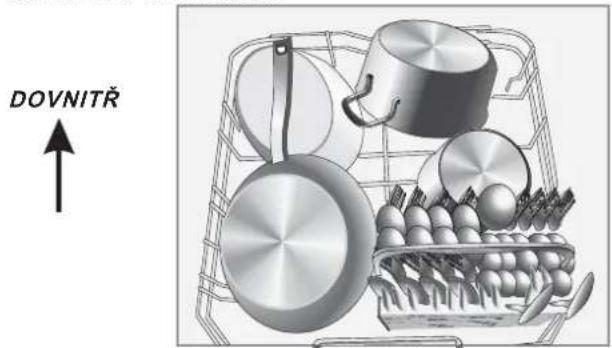

5) Plnění košů myčky....9

9Pozor př

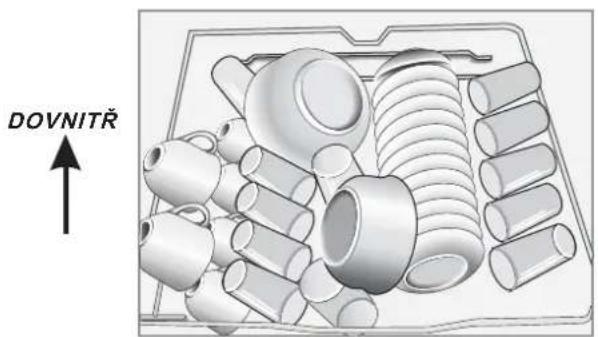

Postup při plnění běžným nádobím....10

6) Spuštění programu myčky....11

11Tabulka c

Zapnutí přístroje....12

Změna programu....12

Na konci cyklu mytí....12

7) Údržba a čištění....13

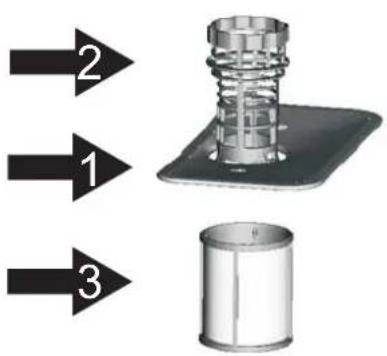

13Filtrační s 14. Péče o

8) Návod k montáži....15

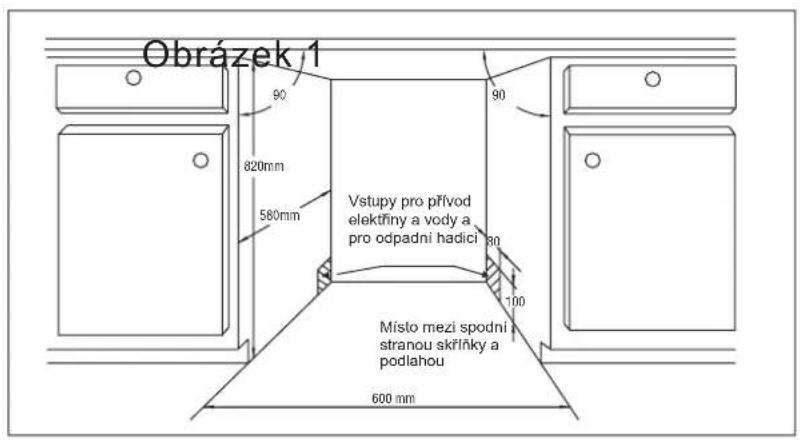

Připrava montáže.... 15

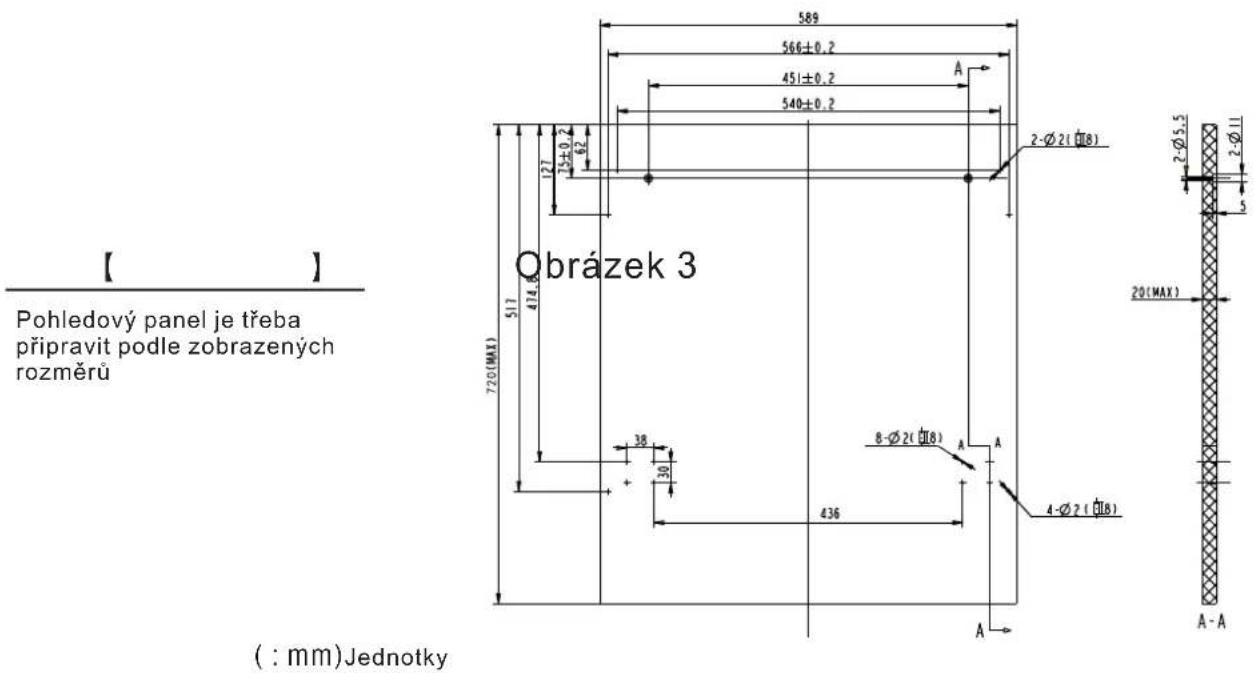

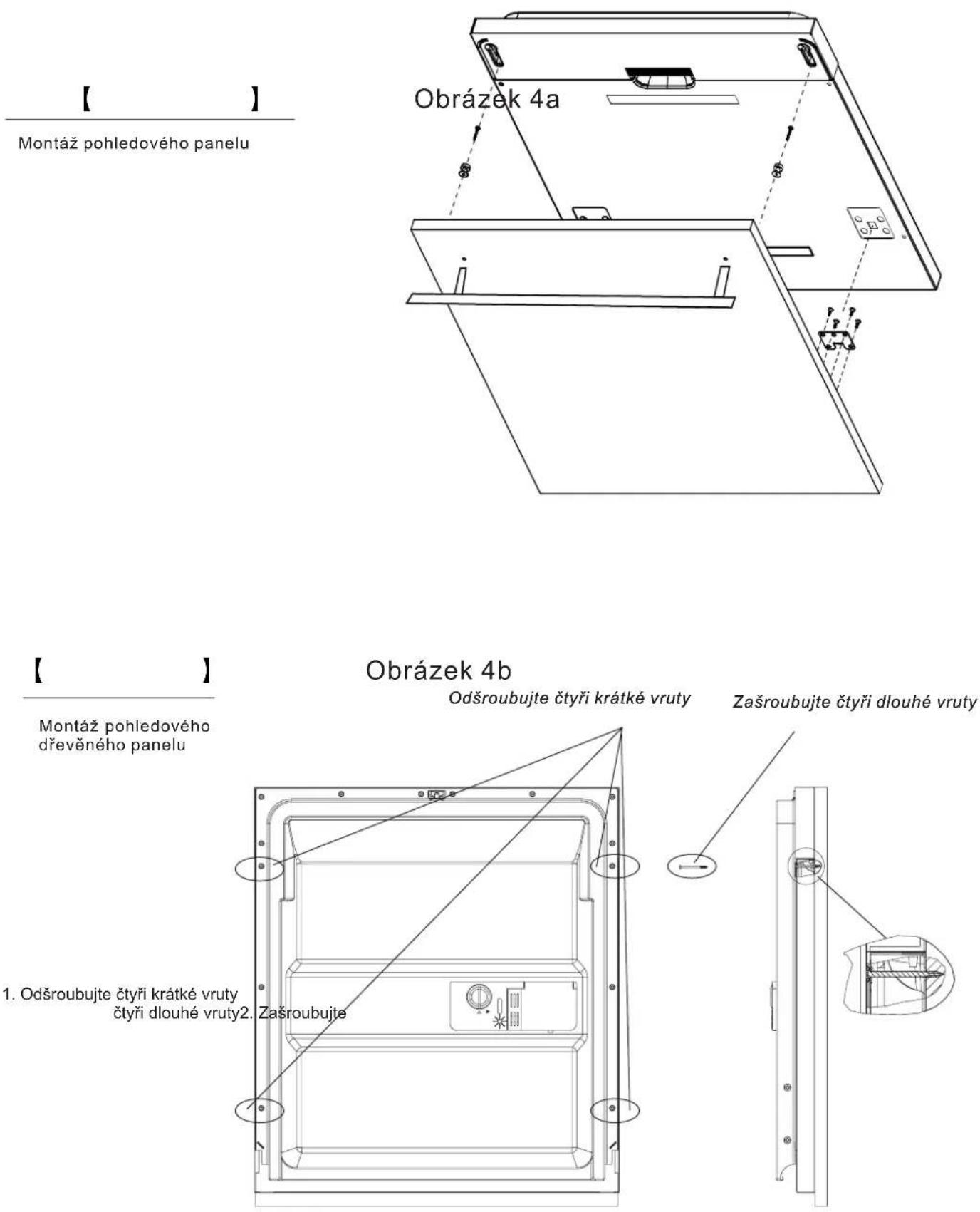

Rozměry pohledového panelu a montáž......16

Nastavení síly pružiny dveří....18

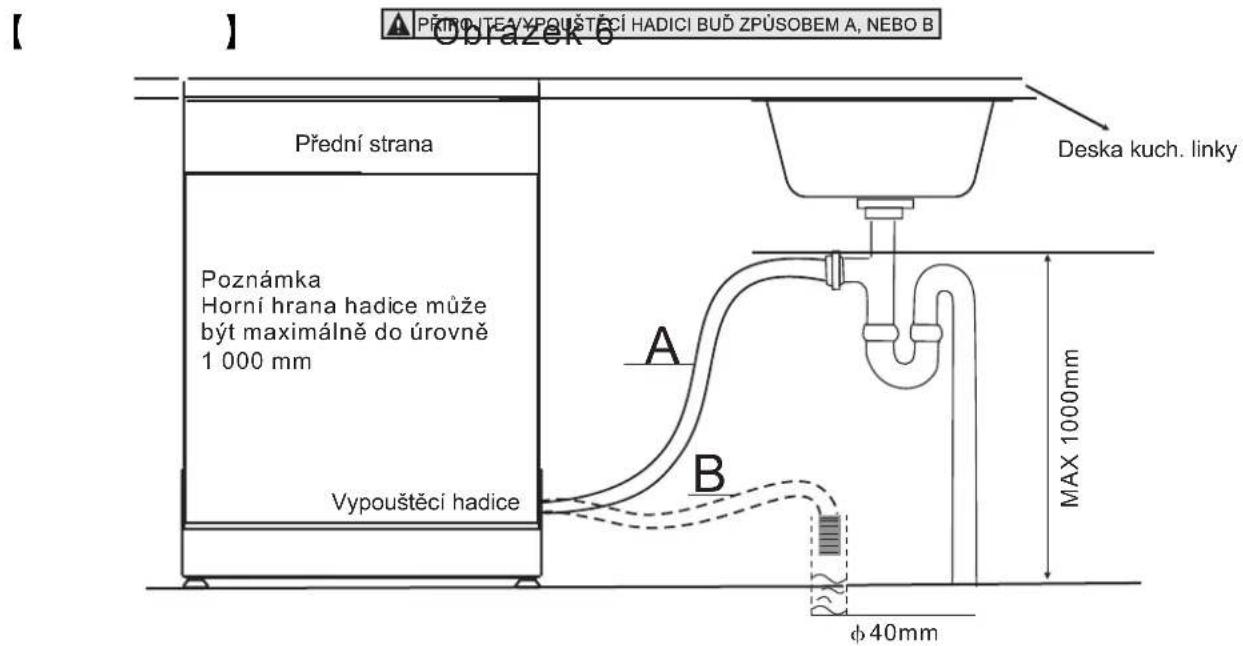

Připojení vypouštěcí hadice....18

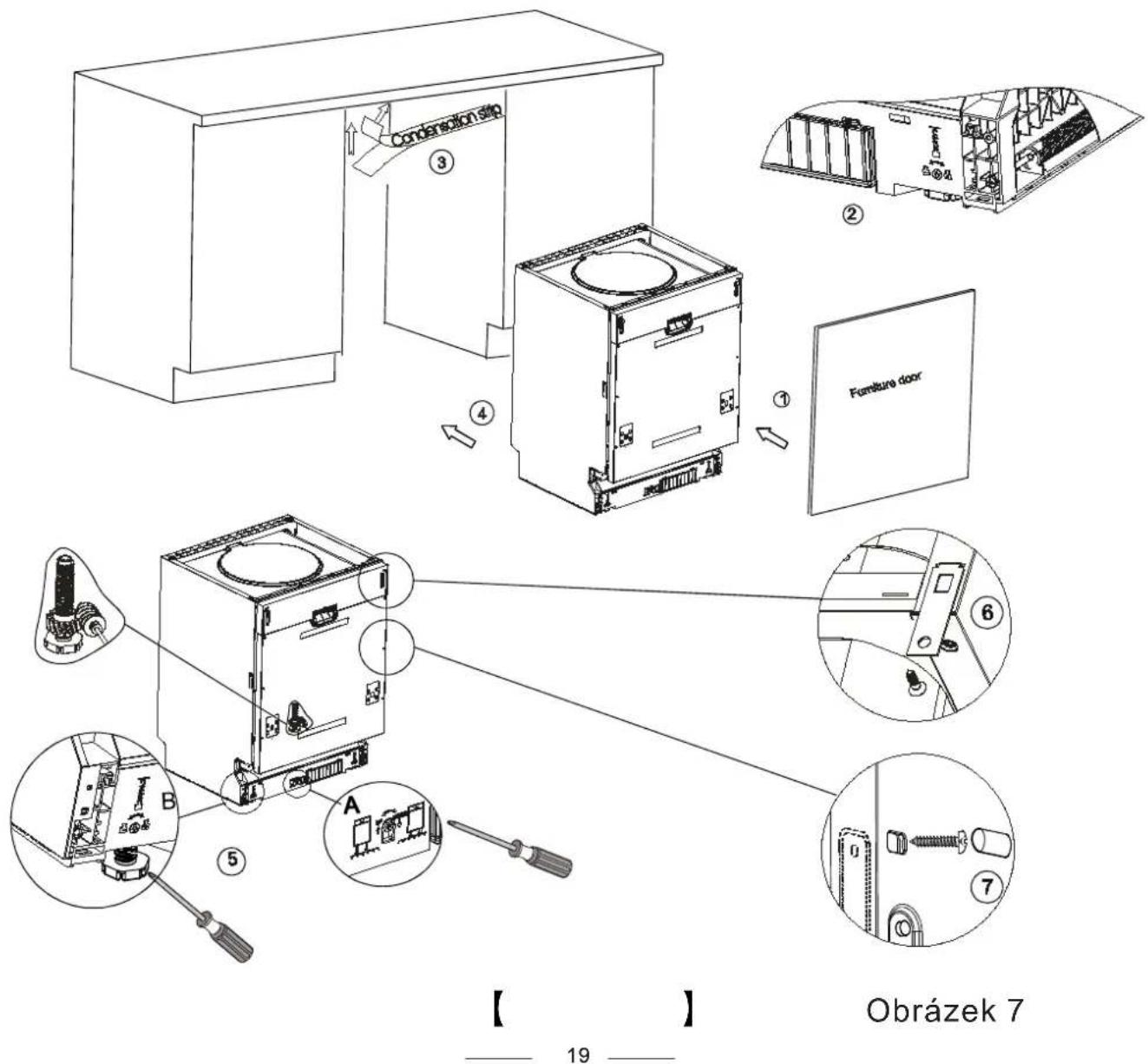

Postup montáže myčky....19

Elektrická instalace....20

Připojení vody....21

9) ŘEŠENÍ PROBLÉMŮ......22

Než zavoláte do servisu 22

Chybové kódy....23

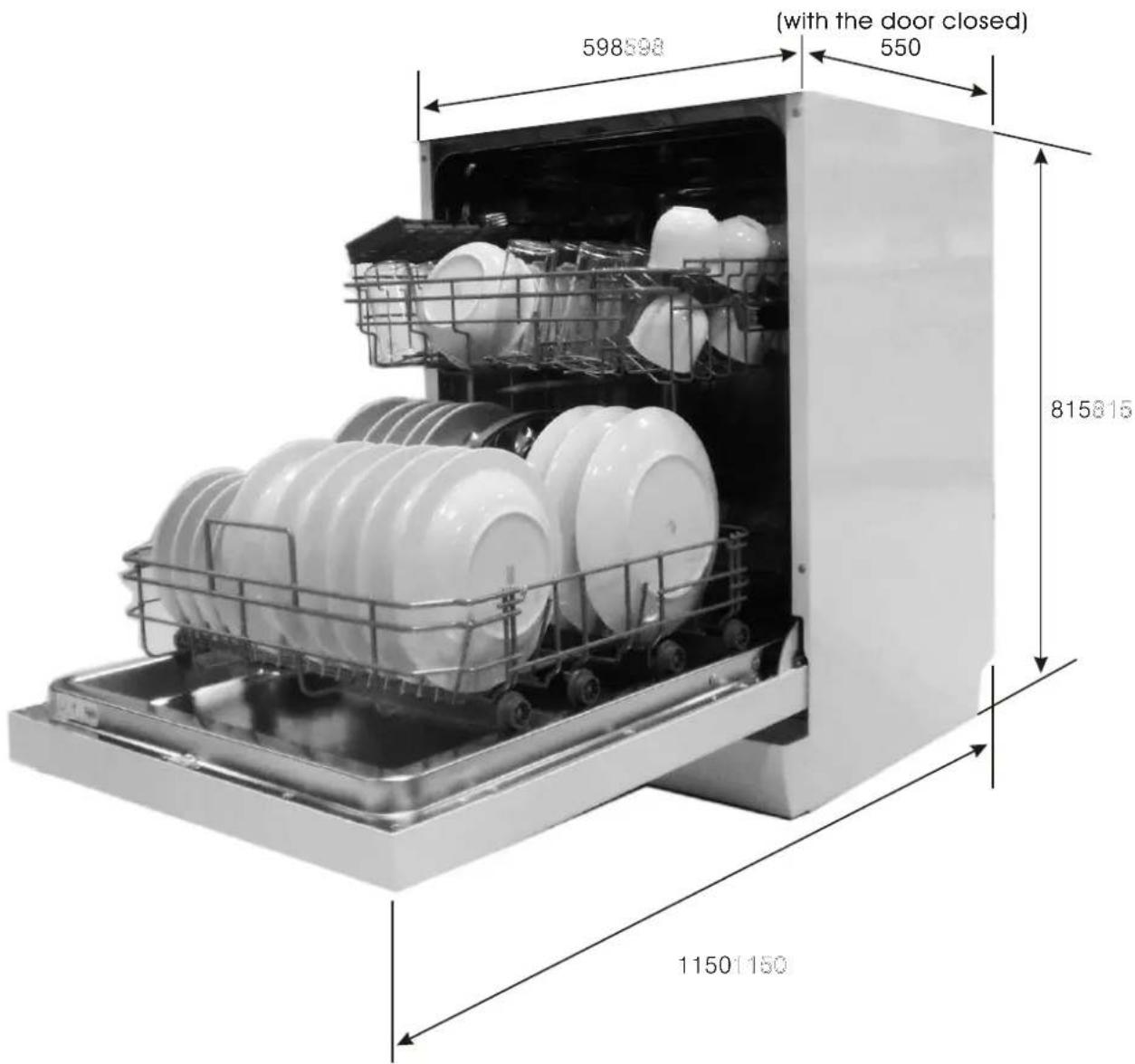

Technické údaje....24

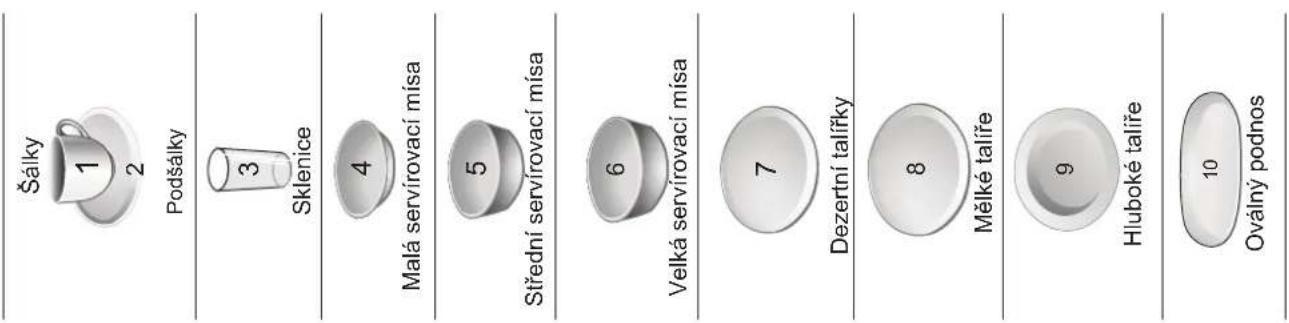

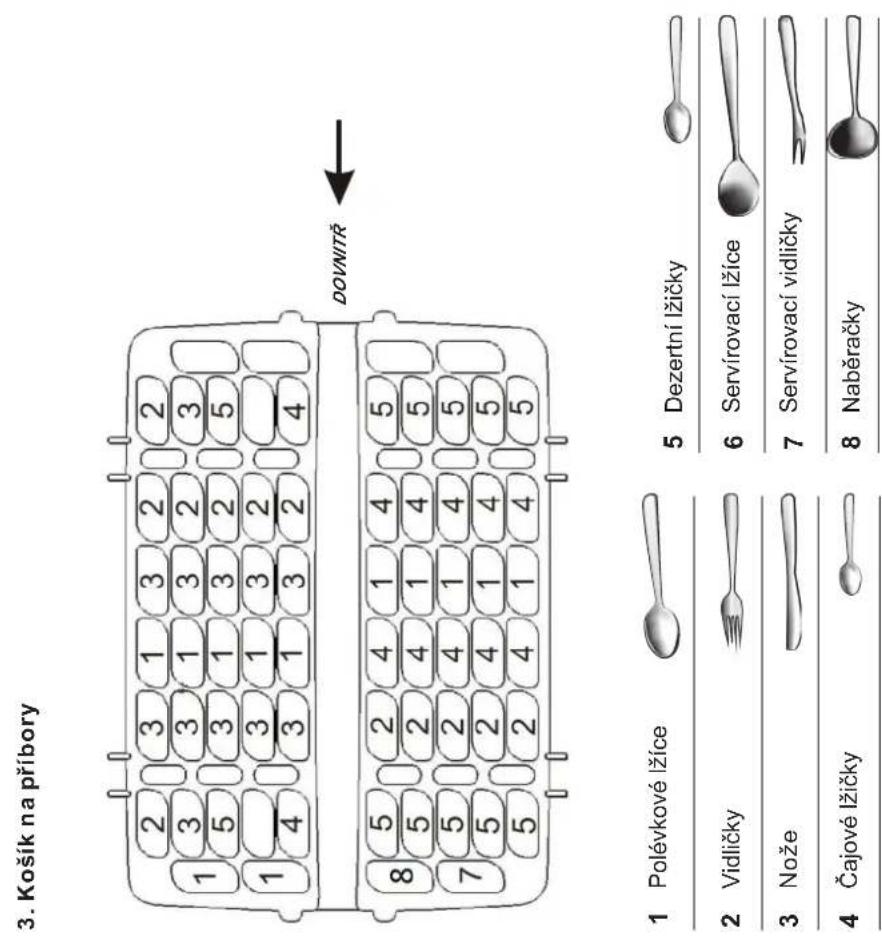

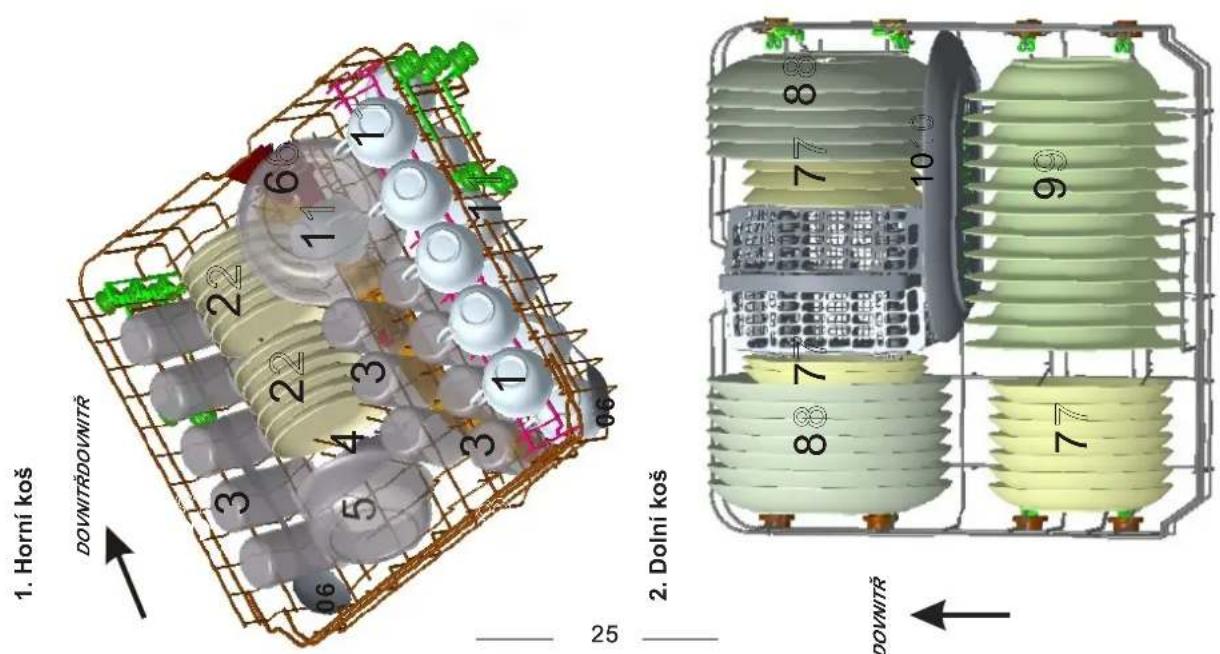

Plnění košů podle normy En50242

1. DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE PŘED POUŽITÍM SI PŘEČTĚTE VEŠKERÉ POKYNY

POZOR! Při používání myčky dodržujte následující bezpečnostní opatření:

UZEMNĚNÍ

Spotřebič musí být uzemněn. Uzemnění v případě poruchy snižuje nebezpečí úrazu elektrickým proudem, protodě svádí cestou nejmenšího odporu. Tento spotřebič je vybaven šňůrou, kdesáhuje zemnicí vodič a zemnicí konektor.
Konektor musí být zapojen do vhodné zásuvky, kteráje osazena a uzemněna v souladu s veškerými místně platnými předpisy a vyhláškami.

A POZOR!

■ Nesprávné zapojení zemnicího vodiče může vést k nebezpečí úrazu elektrickým proudem.
V případě pochybností o správném uzemnění spotřebiče se poradte s odborně způsobilým elektrikářem nebo zástupcem servisu. Konektor dodávaný se spotřebičem neupravujte, pokud se nehodí do vaší zásuvky. Požádejte odborně způsobilého elektrikáře, aby osadil vhodnou zásuvku.

POZOR! SPRÁVNÉ POUŽITÍ

■ Na dvířkách a koších na nádobí nestůjte, neseděpjeu přívejte k určenému účelu.
Při použití nebo bezprostředně po něm se nedotýkédeného tělesa. (Platí pouze u přístrojů s viditelným topným tělesem.)
Myčku nespouštějte, pokud nejsou řádně namontovášnechny kryty. Za provozu myčky otevírejte dvířka velmi opatrně, hrozí vystříknutí vody.
■ Na otevřená dvířka nepokládejěké předměty ani na ně neštupojčitý se mohl převrátit.
Při vkládání věcí k mytí: 1) Ostré předměty umístujte taknably poškodit těsnění dvířek. 2) Pozor: Nože a ostatní náčiní s ostrými špičkami vždy ukládejte koše špičkou dolů nebo ve vodorovné poloze.
Při používání myčky se vyvarujteotyku plastových předmětů s topným tělesem. (Platí pouze u přístrojů s viditelným topným tělesem.) Po skončení cyklu mytí se přesvědčteže dávkovač mycího prostředku je prázdný.
■ Nemyjte plastové předměty, pokud nejsou označenéako „vhodné do myčky“ nebo obdobně.
■ U takto neoznačených plastových předmětů si zjistěte doporučení výrobce.
■ Používejte pouze mycí a oplachovací prostředky určené pro automatické myčky nádobí.
V myčce nikdy nepoužívejtedlo, prací prášky ani prostředky pro ruční mytí. Tyto výrobky uchovávejteno dosah dětí.

Dětem neumožňujte přístup k mycím a oplachovacím prostředkům ani k otevřeným dvířkům myčky – uvnitř by mohly být zbytky mycího prostředku.
Tento spotřebič není určen k používání osobami (včetně dětí) se sníženou tělesnou, smyslovou nebo duševní schopností, příp. s nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo nejsou touto osobou vyškolené kpoužívání spotřebiče.
■ Děti by měly být pod dohledem, aby si se spotřebičem nehrály.
■ Mycí prostředky do myčky nádobí jsou silně zásadité, při požití mohou být velice nebezpečné. Zabraňte styku s pokožkou a očima a nedovolte dětem přibližovat se k myčce, jestliže jsou otevřená dvířka.
Dvířka nenechávejte otevřená, protože to může zvyšovat nebezpečí zakopnutí.
Poškozenou přívodní šňůru musí vyměnit výrobce, jeho servisní zástupce nebo obdobně způsobilá osoba, aby nedošlo k nebezpečí.
Při vyřazování staré myčky z provozu nebo její likvidaci odmontujte dvířka mycího prostoru.
Obalové materiály likvidujte vhodným způsobem.
Myčku používejte pouze k jejímu určenémuúčelu.
Napájecí šňůra nesmí být při montáži spotřebiče příliš nebo nebezpečně ohnutá ani zmáčknutá Nehrajte si s ovládacími prvky.
Spotřebič má být připojený k vodovodu novou sadou hadic; staré sady hadic znovu nepoužívejte.
■ Maximální počet jídelních souprav k mytí je 12.
■ Maximální přípustný vstupní tlak vody je 1 Mpa.
■ Minimální připustný vstupní tlak vody je 0,04 Mpa.

TYTO BEZPEČNOSTNÍ INFORMACE SI PEČLIVĚ PROSTUDUJTE A ŘIĎTE SE JIMI. TENTO NÁVOD USCHOVEJTE.

2. LIKVIDACE

Obalový materiál od myčky likvidujeřádným způsobem.

Veškeré obalové materiály lze recyklovat.

Plastové dílce jsou označeré standardními mezinárodními zkratkami:

■ PE – polyetylen, např. balicí fólie
■ PS – polystyren, např. vycpávkový materiál
■ POM – polyoxymetylen, např. plastové sponky
■ PP – polypropylen, např. doplňovač soli
ABS – akronytrilbutadienstyren, např. ovládací pan

POZOR!

■ Obalový materiál může být nebezpečný pro děti.
Obal i spotřebič prosím likvidujte ve sběrném dvoře. Z toho důvodu odřízněte elektrický napájecí kabel a znehodnoťte zavírání dvířek.
■ Lepenkové obaly se vyrábějí z recyklovaného papíru a měly by se odevzdat do papírového odpadu k recyklaci.
Rádnou likvidací tohoto výrobku pomůžete předcházet možným negativním důsledkům pro životní prostředí a lidské zdraví, btejín ale křadný bytszpůstobeny nevhodným výrobkem v odpadu.
■ Více informací o recyklaci tohoto výrobku obdržíte od vašeho obecního úřadu a technických služeb.

LIKVIDACE: Tento výrobek nelikvidujte jako netříděný komunální odpad. Je nezbytá tento odpad sbírat odděleně za účelemdalšího zpracování.

3. OBSLUHA

DŮLEŽITÉ

Než myčku poprvé použijete, prostudujte si celý návod, tím si zabezpečíte maximální

výkonnost myčky nádobí.

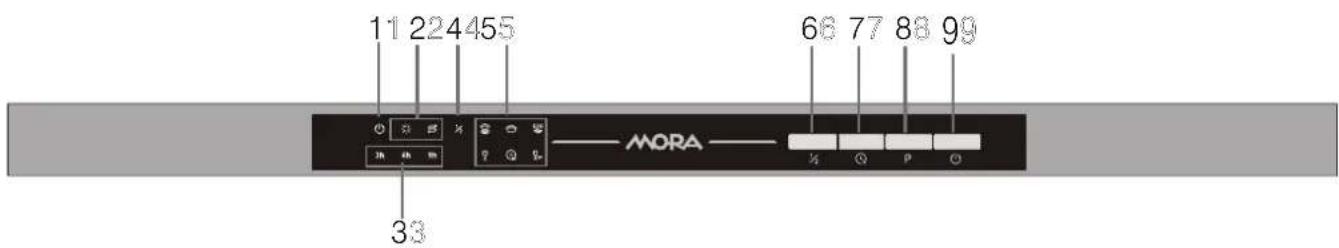

Ovládací panel

1. Kontrolka napájení: Svítí, jakmile je zařízení zapnuté.
2. Kontrolky soli a leštidla: Svítí, jakmile je nutné doplnit zásobník soli nebo dávkovač.
3. Kontrolky odloženého startu: Ukazují dobu odloženého startu (3h/6h/9h)
4. Kontrolka poloviční náplně: Svítí, pokud jste zvolili funkci poloviční náplně.
5. Programové kontrolky: Ukazují, který program jste zvolili.
6. Tlačítko poloviční náplně: Slouží k volbě poloviční náplně. (Tuto funkci poloviční náplně lze zvolit pouze v případě, že máte maximálně 6 souprav nádobí. Spotřeba vody a elektrické energie bude nižší. Použití je možné pouze u programu Intensive, Normal, ECO, Glass a 60 min.)
7. Tlačítko odloženého startu: Stisknutím tlačítka odložíte spuštění mycího programu.
8. Programové tlačítko: Stiskem tlačítka zvolíte mycí program.
9. Tlačítko Zapnutí/Vypnutí: Slouží k zapnutí/vypnutí napájení.

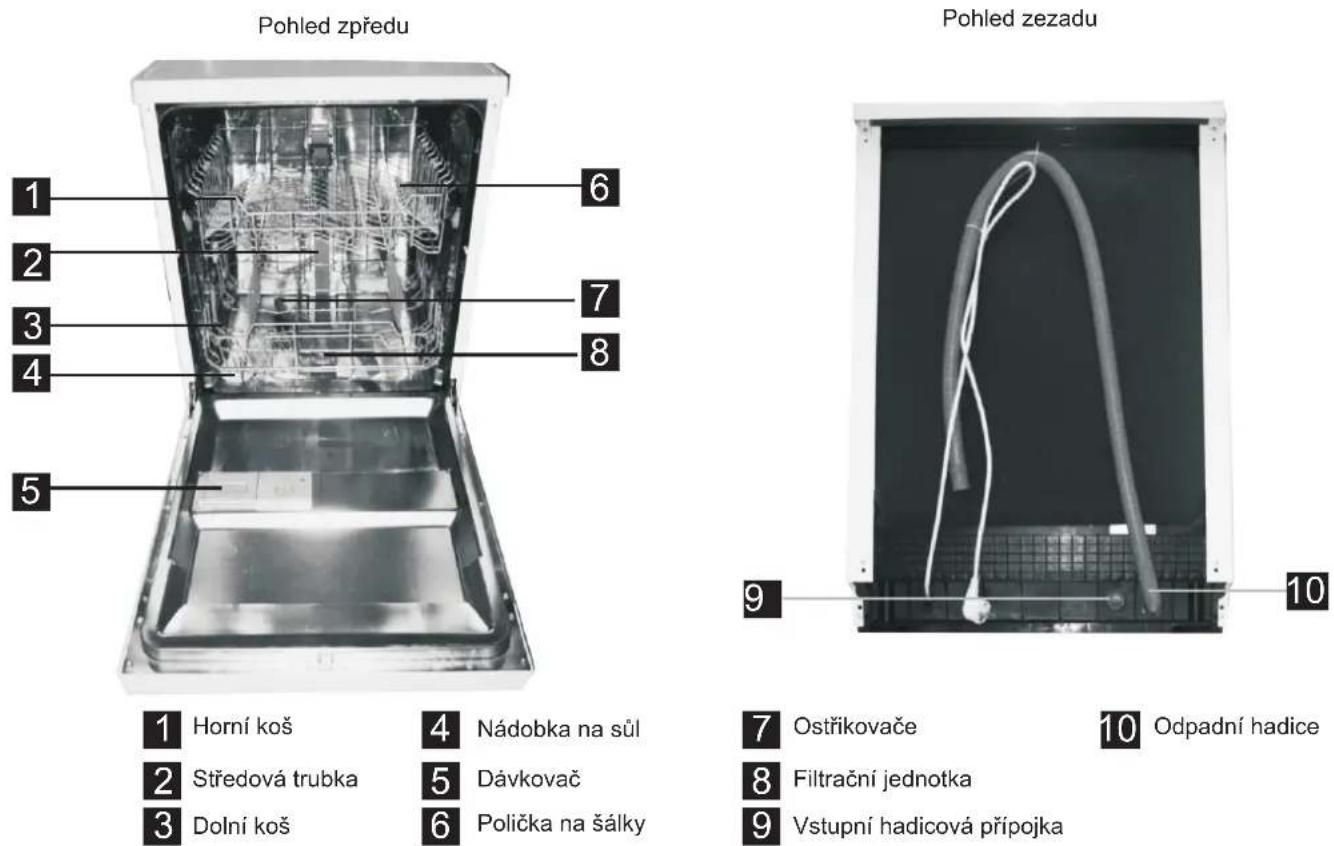

Součásti myčky

4. PŘED PRVNÍM POUŽITÍM

Před prvním použitím myčky:

A. Nastavte .změkčovač vody
B. Vložte 1,5 kg soli a napl nádobku se solí vodou.do myčky nádobí řte
C. Vložte .oplachovací prostředek
D. Vložte .mycí prostředek

A. Změkčovač vody

Změkčovač vody senanstávit ručně s použitím čiselníku tvrdosti vody.

Změkčovač vody je určen k odlučování minerálů a solí zvody; zabrání se tak škodlivému nebo nepříznivému dopadu na provoz spotřebiče.

Čím vyšší je obsah těchto minerálů a solí, tím tvrdší je voda.

Změkčovač by se měl nastavit podle tvrdosti vody vevašem okolí. Tvrdost vody v okolí vám sdělí příslušná vodárenská společnost.

Úprava spotřeby soli

Myčka je navržena tak, že umožňuje upravovat množství spotřebovávané soli na základě tvrdosti používané vody. Smyslem tohoto opatření je optimalizovat spotřebu soli a přizpůsobit ji daným okolnostem. Úpravu spotřeby soli provedtenásledovn č:

1. Otevřete dveře, zapněte myčku.
2. Podržte Programové tlačítko po dobu delší než 5 vteřiny, tím aktivujete režim nastavení změkčovače vody (do 60 vteřin po zapnutí spotřebiče).
3. Stiskem tlačitka Program zvolte příslušné nastavení podle místních podmínek; nastavení se mění v tomto pořadí: H1 -> H2-> H3-> H4-> H5-> H6.
4. Stiskem tlačítka Zapurstité/Vypnutí režim nastavení.

TVRDOST VODY				Poloha voliče	Spotřeba soli (gramů/cyklus)
^ dH	^ fH	^ Clarke	mmol/l
0~5	0~9	0~6	0~0.94	H1(Rapid)	0
6-11	10-20	7-14	1.0-2.0	H2(90 Min)	9
12-17	21-30	15-21	2.1-3.0	H3(90 Min、Rapid)	12
18-22	31-40	22-28	3.1-4.0	H4(Glass)	20
23-34	41-60	29-42	4.1-6.0	H5(Glass、Rapid)	30
35-55	61-98	43-69	6.1-9.8	H6(Glass、90 Min)	60

Pozn. 1:

1^ = 1,25;^ = 1,78;^ = 0,178mmol / l

dH = německá stupnice

fH = francouzská stupnice

Clarke = britská stupnice

Pozn. 2:

Tovární nastavení: H4 (EN 50242).

Informace o tvrdosti dodávané vody vám podá příslušná vodárenská správa.

UPOZORNĚNÍ: Pokud váš model nemá změkčovač vody, můžete tento oddíl přeskočit.

ZMĚKČOVAČ VODY

Tvrdost vody se mění podle místa. Když se v myčce používá tvrdá voda, tvoří se na nádobí a náčiní usazeniny. Spotřebič je vybaven speciálním změkčovačem, který využívá nádobku se solí za účelem odlučování vápna a minerálů z vody.

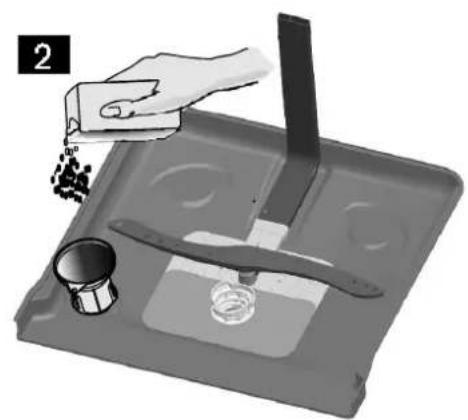

B. Plnění změkčovače solí

Vždy používejte súl určenou k použití v myčkách nádobí.

Nádobka na sůl se nachází pod dolním košem a postup jejího plnění je vysvětlen níže.

Pozor!

Používejte páduze sůl určenou k použití v myčkách nádobí! Jakákoli jiná sůl, která není určen použití v jmyčkách nádobí, z kuchyňská sůl, poškodí změkčovač vody. Výrobce v případě škod způsobených použitím nesprávné soli nedává žádnou záruku a nenese odpovědnost za žádné způsobené škody.
■ Solí plňle děshě přetak zahájením některého z úplných cyklů mytí. dlouhodobému ulpívání zrnek soli nebopřípradné rozlité slané vody na spodku přístroje, by jinak mohlo působit korozi.

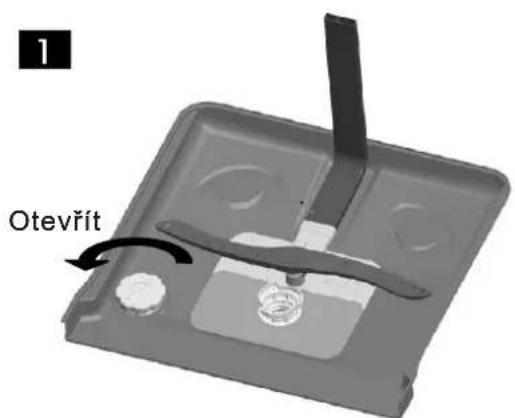

A Po vyjmutí dolního koše odšroubujte a odmontujtevíčko nádobky na súl. 1 B Konec trychtýře (součástředovky) člasu do otvoru a vsypte asi 1,5 kg soli. C Doplňte nádobku vodou. Je normální, že trocha vody z nádobky přeteče 2 D Po naplnění nádobky pevně zašroubujteřičko ve směru hodinových ručiček. E Po naplnění nádobky solí zhasne výstražná kontrolka stavu soli.

F Bezprostředně po naplnění nádobky solí by se měl spustit program mytí (doporučujeme kratší program). Jinak by mohlo dojít k poškození filtrovací soustavy, čerpadla nebo jiných důležitých součástí slanou vodou. Na takovéto poškození se nevztahuje záruka.

POZNÁMKA:

1. Nádobku na sül plňtepýszne žerádyokdýžksestavovládacím panelu rozsvítí soli. Kontrolka může dále svitit i po doplnění solijesúllížeřej rozpustná.
   Pokud na ovládacím panelu není kontrolka nízkého stavu regenerační soli (u některých modelů), můžete nutnost doplnění soli do změkčovače odhadnout podle počtu cyklů, po které byla myčka v provozu.
2. Pokud dojde k rozlití soli, spušte program namáčení nebo rychlý program příbytečnou sůl odstraníte.

C. Plnění dávkovače oplachovacího prostředku

Dávkovač oplachovacího prostředku

Oplachovací prostředek se uvolňuje při posledním oplachování a brání tvoření kapiček vody na nádobíkteré by mohly zanechávat skvrny nebo šmouhy. Zlepšuje také schnutí tímže dovoluje vodě stékat po nádobí. Vaše myčka je určena k použití tekutých oplachovacích prostředku. Dávkovač oplachovacího prostředku se nachází na vnitřní straně dvířek vedle dávkovače mycího prostředku. Dávkovačse plní tak, že otevřevičko a nalévá oplachovací prostředek do dávkovače, dokud ukazatel hladiny zcela nezčerná. Objem nádobky na oplachovací prostředek je asi 110 ml.

Účinek oplachovacího prostředku

Oplachovací prostředek se automaticky dávkuje během posledního oplachování, zajišťuje důkádné opláchnutí a schnutí bez skvrn a šmouh.

Pozor!

Používejte pouze značkové oplachovací prostředky pro myčky nádobí. Do dávkovače oplachovacího prostředku nikdy nenalévejte žádné jiné látky (např. prostředek na čištění myčky, tekutý mycí prostředek). To by spotřebič poškodilo.

Kdy dávkovač oplachovacího prostředku dolévat

Jestliže na ovládacím panelu není výstražná kontrolka stavu oplachovacího prostředku, můžete jeho množství odhadnout podle barvy optického ukazatele „C“, který se nachází vedle víčka. Když je dávkovač oplachovacího prostředku plný, celý ukazatel zčerná. S ubývajícím množstvím oplachovacího prostředku se černá tečka zmenšuje. Hladinu oplachovacího prostředku nikdy nenechte poklesnout pod 1/4 objemu.

S ubývajícím množstvím oplachovacího prostředku se mění velikost černé tečky na optickém ukazateli stavu oplachovacího prostředku, jak je uvedeno níže.

• Plný
3/4 objemu
1/2 objemu
- 1/4 objemu – doplnit, aby se zamezilo tvorlě skvrn
○ Prázdný

C (Ukazatel stavu oplachovacího prostředku)

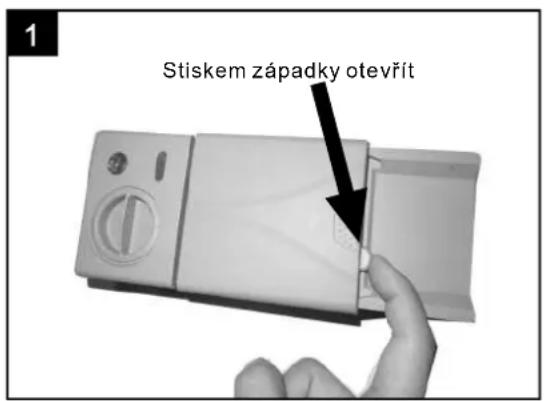

1 te t te je.Dávkovač otevře tak, že víčkem otočí e do polohy „otevřeno“ (doleva) a vytáhne 2 te steOplachovací prostředek opatrně nalije do dávkovače, aby nepřelili. 3 Znovu nasadít te víčko v poloze „otevřeno“ a otočí e jím do polohy „zavřeno“ (doprava).

POZNÁMKA: Případný přeteklý oplachovací prostředek otře e savou utěrkou, aby při příštím mytí nedocházelo k nadměrnému pěnění. Před zavřením dvířek myčky nezapomeňte znovu nasadit vičko.

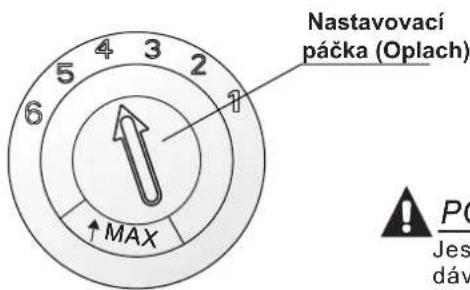

Nastavení dávkovače oplachovacího prostředku

Dávkovač oplachovacího prostředku má šest poloh nebo čtyři polohy. Vždy začinejte dávkovačem nastaveným v poloze „4“. Pokud jsou na nádobí skvrny a špatně schne, zvyšbenožství dávkovaného oplachovacího prostředku: vyjměte víčko dávkovače a pootočte kolečkem na „5“. Pokud nádobí stále špatně schne nebo jsou na něm skvrny, nastavskolečko na další vyšší hodnotu, dokud není nádoby beze skvrn. Doporučené nastavení je „4“. (Tovární hodnota je „4“.)

POZNÁMKA:

Jestliže jsou na nádobí po umytí kapky vody nebo vápnité skvrny, zvyšte dávku. Jestliže jsouna nádobí lepkavé bělavé skvrny nebo na sklenicích a ostřich nožů namodralý povlak, snižte ji.

D. Účinek mycího prostředku

Mycí prostředky a jejich chemické přísady jsou nezbytné k odstranění nečistot, jejich rozmělnění a odvedení z myčky. K tomuto účelu se hodí většina mycích prostředků obchodní jakosti.

Pozor!

Správné používání mycího prostředku:

Používejte pouze mycí prostředky zvlášť vyráběné pro použití v myčkách nádobí. Použíječerstvý a suchý mycí prostředek. Praškový mycí prostředek do myčky nedávkuje, pokud není připraverá na mytí nádobí.

Mycí prostředky

Existují 3 druhy mycích prostředků:

1. s fosfáty a chlorem;
2. s fosfáty a bez chloru;
3. bez fosfátů a bez chloru.

Nové práškové mycí prostředky jsou obvykle bez fosfátů. Schopnost fosfátů změkčovat voduneyúžitetná. V takovém případě doporučujeme naplnit nádobku na sůl solí, i když je tvrdost vody jen 6 °dH. Při používání mycích prostředků bez fosfátů se v tvrdé vodě na nádobí a sklenicích často tvoří bílé skvrny. V takovém případě dosáhrte e lepších výsledků, vědýžrpožžijetymycího prostředku. Mycí prostředky bez chloru mají pouze malou bělicívštalopněrst případži wol a barevné skvrny se nedají zcela odstranit te program s vyšší teplotou.

Koncentrované mycí prostředky

Podle chemického složení lze mycí prostředky rozdělit na dva základní typy:

■běžné, zásadité mycí prostředky s žíravými přísadami
■mírně zásadité koncentrované mycí prostředky s přírodními enzymy

Mycí prostředky v tabletách

Různé značky mycích prostředků v tabletách se rozpouštějí různě rychle. Některé mycí prostředky v tabletách se proto při krátkých programech mytí nemohou rozpustit a vyvinout svou plnou čisticí sílu. Při použití mycích prostředků v tabletách proto používejte delší programy, aby došlo k úplnému odstranění zbytků mycích prostředků.

Dávkovač mycích prostředků

Dávkovač je třeba doplňovat před zahájením každého cyklu mytí podle pokynů uvedených v tabulce cyklů mytí. Vaše myčka spotřebovává méně mycích a oplachovacích prostředků než běžná myčka. Na jednu dávku nádobí je obecněpůteb popléukevýdžníceycího prostředku. Na silněji znečištěné nádobí je potřeba větší množství. Mycí prostředek vždy dávkujtbezprostředně před spuštěním myčky, jinak by mohl zvlhnout a nemusel by se řádně rozpustit.

Používané množství mycího prostředku

■ Jestliže je zavíšné víčko ěte uvolňovací tlačítko. Víčkootevře pružina.
■ Mycí prostředek vždy dávkujte bezprostředně před zahájením cyklu mytí.
■ Používejte pouze značkové mycí prostředky pro myčky nádobí.

POZOR!

Mycí prostředky do myček jsou žíraviny! Dobře je uschov před dětmi.ejte

Dávkování mycího prostředku

Mycí prostředek do plňuje do dávkovače. Velikost dávek naznačuje značení, viz obrázek vpravo:

A Hladina mycího prostředku na hlavní cyklus mytí.

B

.Hladina mycího prostředku na cyklus předmytí

Dodržujte dopučnývýrobce dávkování a skladování, uvedená na obalu mycího prostředku.

Zavřetkoříč štěsko,aby zapadlo.

Pokud je třadobí silně zašpiněné, vlož dodatečnou dávku mycího prostředku do oddílu na předmytí. Tento mycí prostředek bude účinkovat ve fázi předmytí.

POZNÁMKA:

■ Informace o množství mycího prostředku na jednotlivé programymnádelední straně.
■ Pamatujte, že dávky se mohou lišit v závislosti na stupni znečištění nádobí a tvrdosti vody.
■ Dodržujte prosím doporučení výrobce na obalu mycího prostředku.

Zavřete zásobník na mycí prostředek

Pokud je nádobí jen mírně znečištěné, můžete použít menší množství mycího prostředku, než je doporučeno.

1. Komora
   Zatlačte víko (1) tak, aby zaklaplo (2).
2. Pokud používáte mycí prostředek ve formě tablet, přečtěte si doporučení výrobce na obalu pro zjištění, kam mají být v myčce nádobí umístěny (např. v košíku na přibory, v komoře pro mycí prostředek atd.)

Ujistěte se, že víko přihrádky pro mycí prostředek je uzavřen, a to i v případě, že používáte tablety.

5. PLNĚNÍ KOŠŮ MYČKY

Doporučení

■ Doporučujeme nakoupiňskléonáčiní označené „vhodné do myčky“.
■ Používejte jemný mycí prostředek označený jako „šetrný k nádobí“. Případné další informace podají výrobci mycích prostředků.
■ U některých druhů nádobí volte programy s co nejnižší teplotou.
■ Poškození skleněného nádobí a příborů zárkevý jaceborděkybyízpačstředně po skončení programu.

Následující příbory/nádobí jsou pro mytí v myčce

nevhodné

■ příbory s rukojeťmi ze dřeva, rohoviny, porcelánu nebo perleti
■ plastové předměty, které nejsou žáruvzdorné
■ starší přebéryesslepenými díly, odolné výšokým teplotám
■ slepované příbory nebo nádobí
■ cínové a měděné předměty
křišťálové sklo
■ ocelové předměty podléhající rezivění
■ dřevěné podnosy
■ předměty vyrobené ze syntetických vláken

v omezené míře vhodné

■ některé druhy sklenic mohou po opakovaném mytí zmatnět
■ stříbrné a hliníkové díly obvykle při mytí mění barvu
■ glazurované vzory mohou při častém mytí v myčce ztrácet barvu

Pozor před a po plnění košů myčky

(Myčka bude pracovat nejlépe, když se budete držet následujících rad k plnění.

Součásti a vzhled košů a košíků na příbory se mohou lišit podle konkrétního modelu.)

Případné větší zbytky jídla seškrábněte. Zbytky připáleného jídla na pánvích a kastrolech změkěte.

Není nutné nádobí oplachovat pod tekoucí vodou.

Předměty vkládejbemyčky následovně:

1. Předměty jako šálky, sklenice, hrnce, pánve apod. vkláejte dnem nahoru.
2. Zakřivené předměty nebo předměty s prohlubněmi vkláčjte šikmo, aby z nich mohla odtékat voda.
3. Veškeré kuchyňské náčiní bezpečně naskládej bytale, nemohlo převrátit.
4. Veškeré kuchyňské náčiní umístujte tak, aby se ostřikovače mohly při mytí volně otáčet.

POZNÁMKA: Velmi malé předměty v myčce nemyjte, protože by mohly snadno vypadnout z koše.

■ Duté předměty, jako jsou šálky, střemnícaťaťostr, dýpaped, nádábějta nebo na hlubokém dně nemohla držet voda.
■ Nádobí a příbory nesmějí ležet v sobě ani se vzájemně překrývat.
■ Sklenice se nesmějí dotýkat, jinak by se mohly poškodit.
■ Velké předměty, které se nejhůře myjí, vkláčjte do dolního koše.
■ Horní koš je určen na jemnější a lehčí nádobí, jako jsou sklenice a šálky na kávu a čaj.
■ Nože s dlouhým ostřím uložené ve svislé poloze mohou být nebezpečné!
■ Dlouhé nebo ostré příbory, například nože na porcování masopsermusejí ukládat do horního koše.
■ Myčku nepřetěžuje. Docílíte tak dobrých výsledků a přiměřené spotřeby energie.

Vyjímání nádobí

Aby voda nekapala z horního koše do dolního, doporučujeme vyprazdňovat nejprve dolní koš a teprve potom horní.

Postup při vkládání běžného nádobí

Plnění horního koše

Horní koš je určen na jemnější a lehčí nádobí, jako jsou sklenice, šálky na kávu a čaj, podšálky, ale i talíře, menší misky a mělké pánve (pokud nejsou příliš znečištěné). Nádobí ukládejíc taktřekající voda nemohla pohnout.

Plnění dolního koše

Doporučujeme velké předměty a ty, které se nejhůře myjí, vkládat do dolního koše: například hrnce, kastroly, poklice, servirovací mísy a misky, jak je vidět na obrázku. Servírovací mísy a poklice je lepší ukládat na stranu stojanů, aby nemohly bránit v pohybu otáčejícímu se hornímu ostřikovači.

Pamatujte prosím, že:

hrnce, servírovací mísy apod. se musejí vždy vkládatdnem vzhůru;
■ hluboké hrnce se mají vkládat našikmo, aby z nich mohla vytékat voda;
dolní koš má sklápěcí trny, aby se do něj vešly větší hrnce nebo více hrnců.

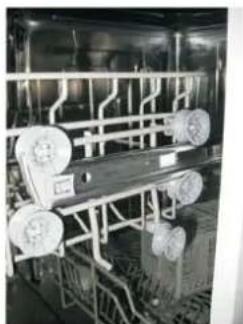

Nastavení horního koše

Výšku horního koše lze upravit, aby vzniklo více místa na velké náčiní v horním nebo dolním koši. Výška horního koše se dá upravit tak, že jeho kolečka nasadi e na kolejničky v jiné výšce. Dlouhé předměty, jako jsou servírovací náčiní, salátové vidličky a dlouhé nože, by se měly ukládat do samostatné přihrádky, aby nevadily v otáčení ostřikovačů.

Dolní poloha

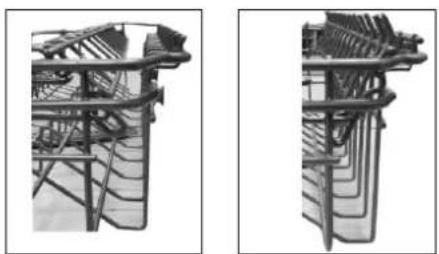

Sklápění přihrádek na šálky

Hrnce a kastroly se do myčky lépe vejdou, když se trny sklopí, jak je vidět na obrázku.

Sklápění trnů dolního koše

Hrnce a kastroly se do myčky lépe vejdou, když se trny sklopí, jak je vidět na obrázku

Košík na příbory

Příbory vkládejiterádky na příbory odděleně a ve vhodných polohách a ujistěte se, že příbory nedrží v sobě, což může být příčinou nedostatečného umytí.

⚠ POZOR!

Předměty nesmějí vyčnívat dnem košíku.
Náčiní vklád vždy ostrou špičkou dolů!ejte

Za účelem osobní bezpečnosti a kvalitního umytí stříbrné příbory vkládáme tak, aby:

■ nedržely v sobě;
■ rukojeťmi dolů;
■ nože a jiné potenciálně nebezpečné náčiní rukojeťmi nahoru.

6. Spuštění mycího programu

Tabulka mycích cyklů

POZNÁMKA: (★) znamená nutnost doplnit leštidlo do dávkovače leštidla.

Program	Informace pro volbu cyklu	Popis cyklu	Myci prostředek: předmytí/ hlavní mytí	Doba trvání cyklu (min.)	El. energie (kWh)	Voda (l)	Leštídlo
Intensive	Pro nejvíce zašpiněné nádobí a normálně zašpiněné hrnce, pánve, mísy atd. se zaschlymi nečistotami.	Předmytí (50 °C) Mytí (65 °C) Oplachování Oplachování Oplachování (65 °C) Sušení	5/25g	160	1.5	18.5
Normal	Pro normálně zašpiněné nádobí, např. hrnce, talíře, sklenice a mírně zašpiněné pánve.	Předmytí (45 °C) Mytí (55 °C) Oplachování Oplachování (65 °C) Sušení	5/25g	180	1.25	15
ECO ECO (*EN 5 0242)	Toto je standardní program, je vhodný pro mytí normálně zašpiněného nádobí a je nejvíce efektivní, pokud jde o jeho kombinovanou spotřebu energie a vody pro tento typ nádobí.	Předmytí Mytí (45 °C) Oplachování Oplachování (65 °C) Sušení	5/25g	185	0.91	11
Glass	Pro mírně zašpiněné nádobí, např. sklenice, křišťálové sklo a jemný porcelán.	Předmytí Mytí (40 °C) Oplachování Oplachování (60 °C) Sušení	5/25g	120	0.85	14.5
90 min	Pro mírně zašpiněné nádobí, které nevyžaduje prvotřídní účinnost sušení.	Předmytí (65 °C) Oplachování Oplachování (65 °C) Sušení	30g	90	1.35	12.5
Rapid	Kratší mytí pro mírně zašpiněné nádobí, které nevyžaduje sušení	Mytí (45 °C) Oplachování Oplachování (55 °C)	20g	40	0.75	11.5

POZNÁMKA:

*EN 50242: Tento program je testovací cyklus. Údaje srovnávacího testu podle EN 50242 jsou následující:

■ Kapacita: 12 souprav
■ Pozice horního koše: horní kolečka na kolejničkách
■ Nastavení leštidla: 6
PI: 0,49 W; Po: 0,45 W

Zapnutí myčky

Spuštění mycího cyklu:

1 Vytáhněte dolní a horní koš, naplňte je nádobím a zasuňte zpět.
Doporučuje se naplnit nejdříve dolní koš a potom horní (viz oddíl nazvaný „Plnění myčky“).
2 Nasypte mycí prostředek (viz oddíl nazvaný „Sůl, mycí prostředek a leštidlo“).
3 Zapojte zástrčku napájecího kabelu do zásuvky. Napájení je 220–240 VAC / 50 Hz, specifikace zásuvky je 10 A 250 VAC. Zkontrolujte, zda je přívod vody otevřený na plný tlak.
4 Zavřete dveře a stiskněte tlačitko Zap./Vyp. Rozsvítí se kontrolka Zap./Vyp.
5 Otáčejte programovým voličem po směru hodinových ručiček, mycí program se bude měnit v následujícím pořadí:

Jakmile je vybrán program, rozsvítí se odpovídající kontrolka. Stiskněte tlačitko Start/Pauza a myčka spustí program.

Změna programu...

Výchozí předpoklad:

Cyklus, který již běží, lze změnit pouze krátce po spuštění. Mycí prostředek se totiž jinak uvolní a spotřebič vypustí mycí vodu. Pokud k tomu dojde, je nutné doplnit dávkovač mycího prostředku (viz oddíl „Dávkování mycího prostředku“).
2 Otevřete dveře, stiskněte tlačítko Program na více než 3 sekundy, spotřebič zůstane v pohotovostním stavu, pak můžete změnit program na požadované nastavení cyklu (viz odstavec "Spuštění mycího cyklu ...").

POZNÁMKA:

Při otevření dvířek během cyklu mytí se činnost přístroje přeruší. Programová kontrolka přestane blikat a bzucák každou minutu zabzučí, dokud dvířka zase nezavřete. Po zavření dvířek se přístroj znovu spustí za 10 vteřin.

Jestliže váš model má funkci paměti při přerušení, přístroj dokončí zvolený program i po výpadku proudu.

Zapomněli jste kousek nádobí?

Zapomenutý kus nádobí lze do myčky přidat kdykoli předtím, než se otevře nádobka s mycím prostředkem.

1 Pootevřete dvířka, tím přerušite mytí.
4 Zavřete dvířka.
2 Jakmile se vypne horní ostřikovač, můžete dvířka otevřít úplně.
5 myčka se spustí za 10 vteřin.
3 Vložte zapomenuté kusy nádobí.

Na konci cyklu mytí

Po skončení cyklu mytí se na 8 vteřin ozve bzučák myčky a poté se myčka vypne. Spotřebič vypnete stiskem tlačitka Power, uzavřete přívod vody a otevřete dvířka myčky. Před vyjímáním nádobí několik minut počkejte, abyste nádobí a náčíní nebrali ještě horké, protože tehdy jsou náchylnější k rozbití. Budou také lépe schnout.

■ Vypněte myčku.

Kontrolka programu svítí, ale nebliká – jedině tehdy je program u konce.

1. Vypněte myčku stiskem tlačítka Power.
2. Uzavřete přívod vody!

■ Opatrně otevřete dvířka.

Horké nádobí se snadno otluče. Nechte je proto asi 15 minut vychladnout, než je z prístroje vyjmete.

Otevřete dvířka myčky, nechte je pootevřená a před vyjímáním nádobí několik minut počkejte. Nádobí bude chladnější a schnutí proběhne lépe.

■ Vyjměte nádobí z myčky.

Je normální, že je uvnitř myčky mokro.

Vyložte nejprve dolní koš, poté horní. Tím předejdete kapání vody z horního koše na nádobí v dolním koši.

POZOR! Je nebezpečné otevírat dviřka při mytí, protože horká voda by vás mohla opařit.

7. ÚDRŽBA A ČIŠTĚNÍ

Filtrační soustava

Filtr zabrabyjenvičným zbytkům jídla a jiným předmětům do čerpadla. Zbytky by mohly filtr ucpat, proto je nutné je odstranit.

Filtrační soustava se skládá z hrubého filtru, plochého (hlavního) filtru a mikrofiltru (jemného filtru).

Hlavní filtr 1

Částečky jídla a nečistot zachycené na tomto filtru se rozmělní speciální tryskou na dolním ostřikovači a spláchnou do odpadu.

Hrubý filtr 2

Na hrubém filtru se zachycují větší předměty, například kousky kostí nebo skla, které by mohly ucpat odpad. Předměty zachycené filtrem odstraníte tak, že jemně zmáčkne te čep v horní části tohoto filtru a vytáhnete ho.

Jemný filtr 3

Tento filtr zachycuje zbytky jídla a nečistot v prostoru jímky a zabraňuje jejich opětovnému nanesení na nádobí během cyklu mytí.

Filtrační jednotka

Filtr účinně odstraňuje částice jídla z mycí vody, takže voda může být během cyklu recyklována. Nejlepších výsledků a výkonu dosáhnete při pravidelném čištění filtru. Je proto užitečné odstraňovat větší částice jídla zachycené na filtru po každém cyklu mytí tak, že půlkruhový filtr a víčko opláchnete pod tekoucí vodou. Filtrační jednotku demontujete tak, že za madlo víčka zatáhnete směrem nahoru.

POZOR!

■ Myčku nikdy nepoužívejte bez filtrů.
■ Nesprávně vložený filtr může zhoršit výkon spotřebiče a poškodit nádobí a náčiní.

1

Krok č. 1: Otoč filtrem proti směru hodinových ručiček.te

2

Krok č. 2: Vyjměte filtrační jednotku směrem nahoru.

POZNÁMKA: Tímto postupem od 1. ke 2. kroku filtr vyjmete; obráceným postupem od

1. k 1. kroku filtr namontujete zpět.

Připomínáme:

-Re, kjaštléme jsoužftlínnyčkyezleometroluj

-Filtrační soustavu lze demontovat odšroubováním hrubého filtru. Případné zbytky jídla odstraňte a filtry očistěte pod tekoucí vodou.

POZNÁMKA: Celá filtrační jednotka by se měla čistit jednou týdně.

Čištění filtru

Hrubý a jemný filtr čistěte čisticím kartáčkem. Jednotlivé součásti filtru znovu sesad'te dohromady tak, jak ukazují obrázky na poslední straně, a celou jednotku namontuj zpět do myčky, usaďte sto a vtlac směrem dolů.te na mí te

POZORI Při čištění do filtrů netlučte. Filtry by se totiž mohly zkroutit a výkon myčky by se mohl snížit.

Péče o myčku

Ovládací panel lze očistit lehce navlhčeným hadříkem.

Po očištění páděldékladně osuš

Na vnější povrch plobžoujeiteskovou leštěnku na spotřebiče.

Na žádnou část myčky nikdy nepoužívejte tré prědměty, drátěnky ani hrubé čisticí prostředky.

Čištění dvířek

Okraj dvířek čistěte vždy pouze měkkým, teplým navlhčeným hadříkem. Vniknutí vody do zámku dvířek a elektrických součástí předejdée tím, že nebudete používat žádné čisticí prostředky s rozprašovačem.

POZOR!

Na čištění ovládacího panelu nikdy nepoužívejte čisticí prostředky s rozprašovačem, protože by mohlo dojít k poškození zámku dvířek a elektrických součástí.
Nepoužívejte pískové čisticí prostředky ani některé papírové utěrky, protože by mohly poškrábat nerezový povrch nebo na něm zanechat skvrny.

Ochrana před mrazem

V zimě myčku na nádobí chraňte před mrazem. Po každém cyklu mytí postupujte následovně:

1. Odpojte myčku od elektrického napájení.
2. Uzavřete přívod vody a odpojte vstupní hadici od napouštěcího ventilu.
3. Vylijte vodu ze vstupní hadice a napouštěcího ventilu (vodu zachycujte do ploché misky).
4. Znovu zapojte vstupní hadici do napuštěcího ventilu.
5. Vyjměte filtr ze spodní části vany ajímku vysušte houbou.

POZNÁMKA: Jestliže vaše myčka nefunguje kvůli ledu, obratte se na odborný servis.

Čištění ostřikovačů

Ostřikovače je třeba pravidelně čistt,tprskyželožiska ostřikovačů se ucpávaji látkamiz tvrdé vody.

Horní ostřikovač demontujte tak, že podržíte matici a ostřikovačem otáčíte po směru hodinových ručiček.

Dolní ostřikovač demontujete tak, že ho vytáhnete směrem nahoru.

Ostřikovače omyjte v teplé mydlové vodě a trysky očistěte jemným kartáčkem. Po důkladném opláchnutí je opět namontuje.

Jak udržovat myčku ve formě

Po každém mytí

Po každém mytí odpojtepřívod vody ke spotřebiči a nechtévířka lehce pootevřená, aby se uvnitř nehromadila vlhkost a zápach.

Odpojte šnůru

Před čištěním nebo údržbou vždy odpojena pájecí šňůru ze zásuvky.

Nečistěte rozpouštědly ani písky

Vnější povrch a pryžové díly myčky čistěte bez použití rozpouštědel nebo pískových čisticích prostředků.

Používejteureýbladřóksvóelplo.u

Skvrny nebo šmouhy z vnitřního povrchu myčky odstraňujtbadříkem navlhčeným vodou a trochou octa nebo speciálníprostřed načnístění myček nádobí.

Při dlouhodobém nepoužívání

Doporučujeme spustit jeden cyklus mytí naprázdno a poté odpojit šňůru ze zásuvky, uzavřít přívod vody a nechat dvířka spotřebiče pootevřená. Těsnění dvířek díky tomu déle vydrží a uvnitř spotřebiče se nebude tvořit vlhkosti ani zápach.

Přesun spotřebiče

Jestliže potřebujete spotřebič přesunovat, snažte se kre sdržetpoloze. V naprosto nevyhnutelných případech ho lze položit na záda.

Těsnění

Jednou z příčin vzniku zápachu v myčce jsou zbytky jídla zachycené v těsněních. Pravidelné čištění vlhkou houbičkou tomu zabrání.

8. Montážní pokyny

Upozornění:

Montáž potrubí a elektrického zařízení musí být provedena odbornou firmou.

Varování

Nebezpečí úrazu elektrickým proudem Před montáží odpojte myčku od elektrické sítě.

Neuposlechnutí tohoto příkazu může vést k úrazu elektrickým proudem, a to i smrtelnému.

- Příprava montáže

Instalaci je třeba provádět v blízkosti stávající přívodní a vypouštěcí hadice a přodu elektrického proudu. Pro možnost připojení odpadových hadic myčky je třeba zvolit jednu stranu skřínky dřezu.

Poznámka: Zkontrolujte si dodávané montážní příslušenství (hák pro pohledový panel, šroub) Přečtěte si pozorně montážní pokyny.

Znázornění rozměrů skříňky a montážní poloha myčky

- Před umístěním myčky do montážní polohy je třeba provést přípravu.

1 V blízkosti dřezu si zvolte místo pro provedení montáže přívodní a vypouštěcí hadice (viz obr. 1).
2 Pokud je myčka instalována v rohu, je třeba ponechat dostatek místa (viz obr. 2) na otevření dveří.

【 】

Rozměry skříňky Maximálně 5 mm mezi horní stranou myčky a skříňkou;vnější hrana dveří vyrovnáne skříňkou.

【 】

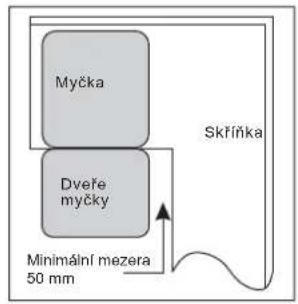

Minimální místo při otevření dveří.

Obrázek 2

- Rozměry pohledového panelu a montáž

1. Pohledový dřevěný panel by mohl být upraven dle obrázku č. 3po

1. Suchý zip A a suchý zip B se rozdělí na suchý zip A na pohledovém dřevěném panelu a plstěný suchý zip B na vnějšídivémyčky (viz obrázek č. 4a). Po ustavení do polohy připevněte panel na dveře myčky vruty a šrouby (viz obrázek 4b).

- Nastavení síly pružiny dveří

Pružiny dveří jsou z výrobního závodu nastaveny na správnou sílu pro vnější dveře. Při montáži dřevěných pohledových dveří budete muset nastavit napnutí pružiny dveří. Otáčením stavěcího šroubu stavěcí mechanismus nap ňujeíná nebo uvol ocelové lanko (viz obr. 5).

Napnutí pružiny dveříjepskrávdeře v plně otevřené poloze zústanou vodorovně, ale při malém zvednutí prstemstoupají nahoru.

- Připojení vypouštěcí hadice

Zasuňte vypouštěcí hadici do odpadovéloporimálním průměru 40 mm anebo ji připojte do dřezu, dbejte přitom, aby se příliš neohýbala nebo nezmáčkla. Horní hrana hadice může být maximálně do úrovně 1 000 mm.

- Postup montáže myčky

1. Připevněte pohledové dveře k vnějším dveřím myčky pomocí dodaných konzol. Poloha konzol je znázorněna šablonou.
2. Pomocí imbusového klíče nastavte sílu pružin dveří; otáčením doprava se levá i pravá pružina dveří utahuje. Pokud tomužeprovojedkpoškození myčky (ilustrace č. 2).
3. Přívodní hadici připojte na přívod studené vody.
4. Připojte vypouštěcí hadici. Viz znázornění na obr. 6.
5. Připojte elektrickou přívodní šňůru.
6. Přilepte kondenzační pásekoekprácnovní desku kuch. linky. Dbejte, aby byl kondenzační pás veň s okrajem pracovní desky.
7. Zasuňte myčku do své polohy (ilustrace č. 4).

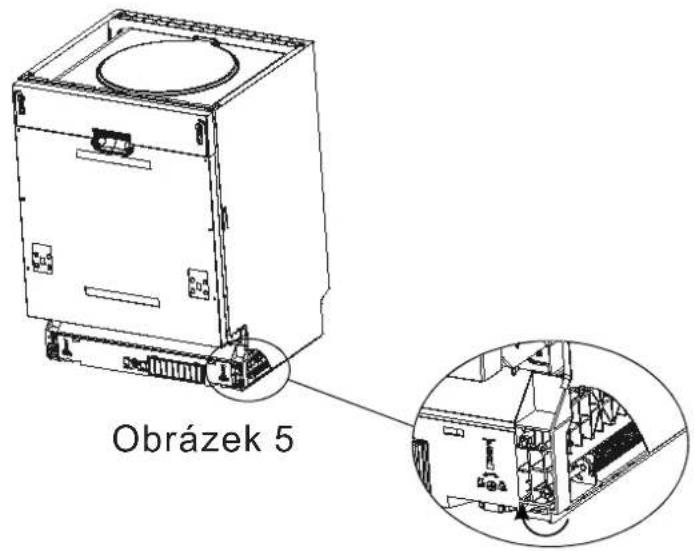

8. Vyrovnejte myčku. Zadní patku lze nastavit zepředu otáčením imbusového klíče ve středu spodní části myčky (ilustrace č. 5A). Pro nastavení předních patek použijte plochý šroubovák a otáčením přední patky vyrovnejte myčku do roviny (ilustrace č. 5B).
9. Myčka musí být zajištěna. To lze provést dvěma způsoby:
   A. Normální pracovní deska: upevněte my ču k desce ščoubytak, abě my ka nezat žovala desku svojí váhou. (OBR.6).
   B. Mramorová nebo kamenná deska: zajistěte my ču ke skí ceřšroubý (Obr.7).

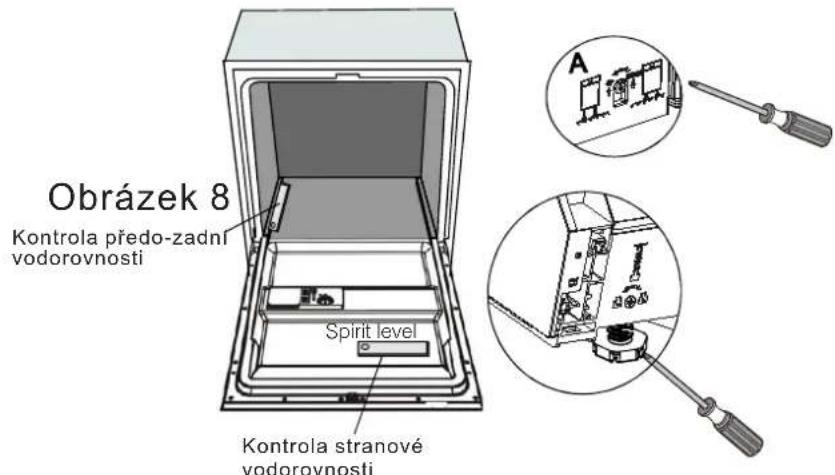

Pro správnou funkci zásuvek na nádobí a dobrévýsledky mytí musí být myčka ve vodorovné poloze.

1. Pro kontrolu, zda je myčka ve vodorovné poloze, přiložte vodováhu na dveře a savátyátvinita vany myčky, tak jak je znázorněno na obrázku.
2. Vyrovnejte myčku jednotlivým nastavením tří stavěcích patek.
3. Při vyrovnávání myčky dbejte, aby se myčka nepřevrhla.

【 】

Znázornění nastavení patek

POZNÁMKA:

Maximální stavěcí výška patek je 50 mm.

Elektrická instalace

VAROVÁNÍ!

Z důvodu osobní bezpečnosti:

S TÍMTO ZAŘÍZENÍM NEPOUŽÍVEJTE PRODLUŽOVACÍ ŠNŮRU ANI ADAPTÉROVOU ZÁSTRČKU. ZA ŽÁDNÝCH OKOLNOSTÍ NEPŘERUŠUJTE NEBO NEODSTRAŇUJTE ZEMNICÍ PŘIPOJENÍ Z ELEKTRICKÉHO KABELU.

Požadavky na elektrickou instalaci

Zkontrolujte štítek jmenovitého napětí a zapojte myčku do odpovídajícího zdroje napájení Použijte pojistku 10 A, pojistku s oddáleným vypnutímneběrýdpoře četnýžistič a zajistěte oddělený okruh pouze pro tento spotřebič.

Elektrické zapojení

Před použitím zkontrolujte správnost uzemnění

Zajistěte, aby napětí a frekvence napájení odpovídaly jmenovitým hodnotám uvedeným na štítku. Zástrčku připojujte pouze do náležitě uzemněné zásuvky. Pokud elektrická zástrčka neodpovídá zásuvce, do které má být přístroj zapojen, vyměňte zásuvku, a nepoužívejte adaptéry ani podobná zařízení, protože by se tato zařízení mohla přehřívat a způsobit popálení.

Pokyny týkající se uzemnění

Toto zařízení musí být uzemněno. V případě špatné funkce nebo poruchy snižuje uzemnění riziko úrazu elektrickým proudem tím, že poskytuje elektrickému proudu cestu nejmenšího odporu. Toto zařízení je vybaveno přívodním kabelem s vodičem pro uzemnění zařízení a zemnicí zástrčkou. Zástrčka musí být zapojena do správné zásuvky, která je nainstalovaná a uzemněná v souladu s místními standardy a požadavky.

⚠ Upozornění!

Nesprávné zapojení vodiče uzemnění zařízení může vést k úrazu elektrickým proudem. Pokud máte pochybnosti týkající se uzemnění, nechte elektrické zapojení zkontrolovat kvalifikovaným elektrikářem nebo pracovníkem servisu.

Nezasahujte do zástrčky dodávané se zařízením, jestliže není kompatibilní se zásuvkou. V takovém případě nechte správnou zásuvku nainstalovat kvalifikovaným elektrikářem.

Připojení vody

Jak zapojit bezpečnostní přívodní hadici

Spotřebič má být připojen k vodovodu novou sadou hadic. Staré sady hadic znovu nepoužívejte. Tlak vody musi být od 0,04 do 1 MPa. Pokud je tlak nižší než předepsané minimum, poradí ám naše servisní oddělení.

1. Bezpečnostní přívodní hadice zcela vytáhněte z úložné přihrádky na zadní straně myčky.
2. Bezpečnostní přívodní hadici pevně našroubujte na kohoutek se závitem 3/4 palce.
3. Před zapnutím myčky přívod vody úplně otevřete.

O BEZPEČNOSTNÍ PŘÍVODNÍ HADICI

Bezpečnostní přívodní hadice má dvojité stěny. Konstrukce hadice zaručuje zásah v podobě zastavení proudu vody v případě, že se přívodní hadice roztrhne a vzduchový prostor mezi vlastní přívodní hadicí a vnější vroubkovanou hadicí je plný vody.

A POZOR!

Hadice připojená na rozprašovač u dřezu může prasknoutppkipojenáke stejnému vedení vody jako myčka. Pokud hodřezu máte, doporučujeme hadici odpojit a otvor zazátkova

Jak odpojit bezpečnostní přívodní hadici

1. Uzavřete přívod vody.
2. Uvolněty zláklarody.stiskem tlačítka uvolnění tlaku. Tím se sníží tlak a ochráníte sebe a celou místnost před
   Bezpečnostní přívodní hadici odšroubujte od kohoutku.

PŘIPOJENÍ STUDENÉ VODY

Přívodní hadici studené vody připojě te záviřevje spojně doletžkováti 3/4 palce a ujist Je stůže jedřeclo vodyrbi datčištáro běznebo se delší dobu nepoužívalo, nechte nečistot. Pokud toto bezpečnostní opatření nedodržte hrozí ucpání napouštěcího ventilu a poškození spotřebiče.

POZOR! Po použití vždy uzavře e přívod vody.t

Jak z hadic dostat přebytečnou vodu

Pokud je dřez výš než 1 000 mm nad podlahou, nemůže přebytečná voda z hadic vytékat přímo do dřezu. Potom je nutné přebytečnou vodu z hadic vylít do misky nebo vhodné nádoby, kterou podrž temimo dřez, níže než je výška dřezu.

Výstup vody

Připoj te odpadní hadici. Odpadní hadice musí správně těsnit, aby nedocházelo k únikům vody. Ujistěte se, že odpadní hadice není zkroucená ani zmáčknutá.

Prodlužovací hadice

Jestliže potřebujete odpadní hadici prodloužit, vždy používejte podobný druh hadice. Nesmí být delší než 4 metry, jinak by se mohl snížit mycí výkon myčky.

Zapojení sifonu

Odpadní přípojka musí být níž než 1 000 mm (maximálně) od spodní hrany vany. Odpadní hadice by měla být pevně připojená.

Spuštění myčky

Před spuštěním myčky zkontrolujeme následující věci:

1 Myčka je vyrovnaná a řádně upevněná.
2 Napouštěcí ventil je otevřený.
3 Přívodní spoje nevykazují netěsnosti.
4 Vodiče jsou pevně spojené.
5 Napájení je zapnuté.
6 Vstupní a odpadní hadice není zauzlená.
7 Veškeré obaly a tiskoviny jsou z myčky odstraněné.

Pozor: Po montáži si prosím uschovejte tento návod.

Obsah tohoto návodu je uživatelům velmi užitečný.

Volání do servisu si můžete ušetřit, když si projdete tabulky na následujících stranách.

Problém Možné příčiny Co dělat

Technické problémy	Myčka se nespouští	Přetavená pojistka nebo shozený jistič	Vyměňte poje štkučn odozaj pla lěi spotřebiče, které jsou na stejném okruhu jako myčka
		Není zapnuté napájení	Ujistěte se, že je myčka zapnutá a dvířka bezpečně uzavřená.Ujistětde, že je napájecí šňůra řádně zapojen zásuvky.
		Nízký tlak vody	Zkontrolujte y ŷ, zda je správně připojen a otevřen přívod vody.
		Dvířka myčky jste nezavřeli správně	Dvířka řádně uzavře četete a zaklapn .
	Z myčky se neodčerpává voda	Uzel na odpadní hadici	Zkontrolujte odpadní hadici.
		Ucpaný filtr	Zkontrolujte hrubý filtr (viz oddíl „Čištění filtru“).
		Ucpaný dřez	Zkontrolujte, zda dřez správně odtéká. Pokud je problém s neodtěkajícím dřezem, možná spíše než opraváře myček potřebuje te instalatéra.
Všeobecné problémy	Ve vaně je mýdlová pěna	Nesprávný mycí prostředek	Pěnění zamezíte použitím speciálního mycího prostředku do myčky. Pokud dochází k pěnění, otevřete myčku a nechte pěnu odpařit. Do vany přilijte asi 4 litry studené vody. Myčku zavřete, zaklapněte a zvolte některý z programů. Myčka jako první krok provede odčerpání vody. Po odčerpání otevřete dviřka a přesvědčte se, jestli pěna zmizela. V případě nutnosti postup opakujeme.
		Rozlity oplachovací prostředek	Rozlity oplachovací prostředek vždy neprodleně vytřete.
	Skvrny uvnitř vany	Použili jste mycí prostředek s barvivem	Vždy používejte mycí prostředek bez barviva.
	Bíly povlak na vnitřním povrchu	Minerály z tvrdé vody	Vnitřek myčky vyčistěte vlhkou houbou s prostředkem na čištění myček; vezměte si gumové rukavice. Nikdy nepoužívejte jiné přípravky než prostředek na čištění myček kvůli nebezpečí vzniku pěny.
	Rezavé skvrny na příborech	Dotyčné předměty nejsou odolné vůči rzi
		Nespustili jste myčku po nasypání soli. Stopy soli se dostaly do cyklu mytí	Po dosypání soli vždy spustěte program rychlého mytí s prázdnou myčkou a bez funkce turbo (je-li dostupná).
		Otevřené víčko změkčovače	Zkontrolujte víčko. Ujistěte se, že sedí pevně.
Hluk	Z myčky se ozývá klepání	Ostřikovač naráží do předmětu v koši	Přerušte program a přeskládejte předměty, které překážejí ostřikovači.
	Z myčky se ozývá drnčení	Nádobí je v košíku volně	Přerušte program a přeskládejte nádobí.
	Z vodovodního potrubí se ozývá klepání	Důvodem může být montáž potrubí nebo průřez trubek	Nemá vliv na funkcí myčky. V případě pochybností se obraťte na odborně způsobilého instalatéra.

Problém Možné příčiny Co dělat

Neuspokojivývýsledek mytí	Nádobí není čisté	Nádobí jste špatně vlož	Viz poznámky v oddílu „Vkládání nádobí do košů“.
		Program není dostatečněsilný	Zvolíme intenzivnější program. Viz „Tabulku cyklůmytí“.
		Nedostatečná dávkamycího prostředku	Použijte více mycího prostředku nebo jiný mycíprostředek.
		Nádobí překážíostřikovačům	Přeskládejťadobí tak, aby ostřikovače mohly volněobíhat.
		Filtrovací jednotka na dněmyčky je zanesená nebonesprávně namontovaná.Může tak způsobovatzablokování trysekostřikovače	Filtrovací jednotku vyčistěte be správně namontuj .Vyčistěte trysky ostřikovačů. Viz „Čištění ostřikovačů“.
	Zakalené skleněnénádobí	Měkká voda ve spojení spřiliš valkýstvímmycího prostředku	Jestliže máte tečkkou vodu, použij při mytískleněného nádobí méně mycího prostředku a zvoltekratší cyklus.
	Černé nebo šedéskvrny na nádobí	O nádobí se třely hliníkovépředměty	Skvrny vyčistěte jemným pískovým přípravkem.
	V dávkovačíchzůstává mycíprostředek	Dávkovačům překážínádobí	Přeskládejte nádobí.
Neuspokojivývýsledek sušení	Nádobí neschne	Nesprávné založení nádobí	Nádobí vkládejte do myčky podle návodu.
		Málo oplachovacíhoprostředku	Zvyšte dávku oplachovacího prostředku/dolijteoplachovací prostředek.
		Nádobí jste vyjmulí přilišbrzy	Nádobí z myčky nevybírejte uinnyídPootevřetěkdy, aby mohla unikat pára. Nádobízačněte kdyříjdeopříveľkehdy, na omaksotva teplá. Nejprve vyberte dolní koš. Tak do nějnekape voda z horního koše.
		Zvolili jste nevhodnýprogram	U krátkých programů je teplota mytí nižší. Tím se takésnižuje mycí výkon. Zvolte program s dlouhou doboumytí.
		Použili jste příbory snekvalitní povrchovouúpravou	Z těchto předmětů voda hůře stéká. Příbory a nádobítohoto druhu není vhodné k mytí v myčce.

Chybové kódy

Při některých poruchách se na spotřebiči zobrazí výstražné chybové kódy:

Kód	Význam	Možné příčiny
Rychlé blikání kontrolky Rapid	Delší napouštěcí doba.	Ventil není otevřený, přívod vody je omezený, tlak vody je příliš nízký.
Rychlé blikání kontrolky Glass	Únik vody.	Některá součást myčky netěsní..

POZOR!

■Pokud myčka přeteče, dříve než zavoláte do servisu, uzavřete hlavní přívod vody.
■Jestliže je ve spodní jímce v důsledku přetečení nebo malé netěsnosti voda, měla by se před opětovným spuštěním myčky odstranit.

Výška: :	815mm
Šířka :	598mm
Hloubka :	550mm
Tlak vody:	0.04-1.0MPa
Napájecí napětí viz štítek:
Objem 12 jídelních souprav:

Plnění košů podle normy En50242

Údaje pro srovnávací test podle normy EN 50242: Objem: 12 souprav Poloha horního koše: dolní poloha Program: ECO Nastavení oplachovacího prostředku: 5 Nastavení změkčovače: H4

Technické údaje

Specifikace myčky nádobí určené pro domácnost v souladu se směrnicí EU 1059/2010:

Název výrobce	MORA
Model	IM632
Kapacita	12
Účinnost energie 1	A++
Roční spotřeba energie (kWh/rok) 2	258 kWh
Spotřeba energie (kWh/cyklus)	0.91 kWh
Spotřeba energie v režimu vypnutí	0.45 W
Spotřeba energie v režimu bdění	0.49 W
Roční spotřeba vody (l/rok) 3	3080 l
Účinnost sušení 4	A
Standardní program 5	ECO 45°C
Doba trvání standardního programu	185 min
Hladina hluku	47dB(A) re 1 pW
Spotřebiče určené k vestavění	samostatně stojící myčka nádobí
Možnost zástavby	Ano
Výška	81.5 cm
Šířka	59.8 cm
Hloubka	55 cm
Roční spotřeba elektrické energie (kWh/rok)	1930 W
Elektrická přípojka	220-240 V~ / 50 Hz
Přípustný tlak vody	0.4-10 bar = 0.04-1 M Pa

HINWEIS:

1 A+++ (nejvyšší třída energetické efektivity) do D (nejnižší třída energetické efektivity)
2 Spotřeba energie "258" kWh ročně, na základě 280 standardních cyklů mytí s naplněním studenou vodou a spotřebou energie v úsporných režimech. Skutečná spotřeba energie závisí od způsobu exploatace spotřebiče.
3 Spotřeba vody 0 litrů ročně, na základě 280 standardních cyklů mytí. Skutečná spotřeba vody "3080"závisí od způsobu exploatace spotřebiče.
4 A (nejvyšší třída efektivity) do G (nejnižší třída efektivity)
5 Ten program je odpovídající pro mytí normálně zašpiněného nádobí a je to nejúčinnější program s ohledem na spotřebu energie a vody pro tento typ nádobí. V aktuální verzi, v okamžiku dodávky spotřebič vyhovuje evropským normám a požadavkům směrnic:

• LVD 2014/35/EC
• EMC2014/30/EC
• ErP 2009/125/EC

Výše uvedené hodnoty byly změřeny v souladu s normami v přesně stanovených pracovních podmínkách.

Výsledky se mohou značně různit v závislosti od množství a zašpinění nádobí, tvrdosti vody, množství detergentu apod.

Návod opracovaný s podporou norem a předpisů Evropské unie.
