Typ produktu	Kuchyňský digestoř
Model	OPK5490bcN / OPK5490whN
Značka	Concept
Rozměry (V x Š x H)	415 x 896 x 430 mm
Hmotnost	24 kg
Napětí a frekvence	220-240 V ~ 50 Hz
Celkový příkon	163 W
Příkon motoru	160 W
Výkon LED lampy	2 x 1,5 W (DC 12 V)
Počet rychlostí	3 + Booster
Maximální odsávací výkon	850 m³/h
Hlučnost (ventilace)	≤68 dB(A)
Průměr flexibilního potrubí	150 mm (lze zmenšit na 120 mm)
Počet kovových tukových filtrů	2 + 1 (volitelný uhlíkový filtr samostatně)
Počet uhlíkových filtrů (pro recirkulaci)	2 (nutno zakoupit)
Režimy	Ventilace (odvod ven) / Recirkulace (s uhlíkovým filtrem)
Minimální instalační výška (nad elektrickým/plynovým vařičem)	530 mm
Způsob montáže	Nástěnný (komínový typ)
Ovládací panel	Dotyková tlačítka: Osvětlení, Nízká, Střední, Vysoká, Booster, Zap/Vyp
Odložené vypnutí	Ano, pevně nastaveno 3 minuty
Čištění kovového filtru	Měsíčně (namočit do teplé mýdlové vody nebo myčka při <60°C)
Výměna uhlíkového filtru	Každé 2-3 měsíce (nemytelný)
Příslušenství v balení	Držáky, flexibilní potrubí, kovové filtry, komínové kryty

Často kladené otázky - OPK5490bcN Concept

Jaká je minimální instalační výška nad plynovým nebo elektrickým vařičem?

Minimální výška je 530 mm mezi vařičem a spodní částí digestoře.

Jak často mám čistit kovové tukové filtry?

Kovové filtry čistěte každý měsíc při běžném používání. Při častém smažení zkraťte interval. Můžete je namočit do teplé mýdlové vody nebo umýt v myčce při teplotě pod 60°C.

Jak používám režim recirkulace?

Pro recirkulaci musíte zakoupit a nainstalovat 2 uhlíkové filtry. Vzduch se čistí přes kovové filtry a uhlíkový filtr, poté je recirkulován do místnosti otvory v horním komínovém krytu.

Co dělá tlačítko Booster?

Stisknutím tlačítka Booster (tlačítko 5) se ventilátor okamžitě nastaví na maximální rychlost pro intenzivní odsávání.

Jak funguje odložené vypnutí?

Když stisknete tlačítko Zap/Vyp za chodu digestoře, ventilátor se sníží na nejnižší rychlost a po 3 minutách se automaticky vypne. Tlačítko během této doby bliká.

Kdy mám vyměnit uhlíkový filtr?

Uhlíkový filtr vyměňujte každé 2-3 měsíce při běžném používání. Nelze jej umývat ani čistit. Je potřeba pouze pro režim recirkulace.

Co mám dělat, když digestoř vibruje?

Zkontrolujte, zda nejsou poškozeny lopatky motoru, zda je motor nebo digestoř bezpečně upevněn. Pokud problém přetrvává, kontaktujte servisní středisko.

Proč je odsávání nedostatečné?

Ujistěte se, že vzdálenost mezi digestoří a vařičem není příliš velká (maximální doporučená výška). Zavřete dveře nebo okna při silném průvanu. Také zkontrolujte, zda jsou filtry čisté.

Jak vyměním LED lampu?

Odpojte napájení, vyjměte kovové filtry, odšroubujte spodní kryt, odpojte LED konektor, zatlačte světlo zezadu. Nahraďte 1,5 W DC 12 V LED lampou (kód ILCOS D DSS-1.5-S-33.2/120).

Lze digestoř používat bez filtrů?

Ne, spotřebič nesmí být provozován bez správně instalovaných kovových tukových filtrů. Pro recirkulaci je uhlíkový filtr volitelný, ale pro tento režim vyžadovaný.

NÁVOD K OBSLUZE OPK5490bcN Concept

Odsavač par komínový

Odsávač pár komínový

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Pred prvnim použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Popis výrobku

Popis ovládacího panelu

Popis jednotlivých tlačítek ovládacího panelu

Návod k obsluze

Čištění a údržba

Instalace spotřebiče

Rešení potíží

Ochrana životního prostředí

TECHNICKÉ PARAMETRY

Technické parametry
Napětí 220–240 V ~ 50 Hz
Celkový příkon 163 W
Příkon motoru 160 W
Provedení Komínový
Montáž Na stěnu
Výška 415 mm
Šířka 896 mm
Hloubka 430 mm
Průměr výstupního pružného potrubí 150 mm
Počet stupňů výkonu odsávaného vzduchu 3
Kapacita odsávaného vzduchu 850 m	12h
Počet tukových filtrů 2 +1
Potřebný počet uhlíkových filtrů pro recirkulaci 2
Režim	Odvětrávání/recirkulace
Osvětlení LED	2 x 1.5 W
Hmotnost	24 kg
Hlučnost odvětrávání/recirkulace	<68 dB (A)

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchoziho upozornění.

concept

concept

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání odsavače par

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření pokrmů nebo k recirkulaci a pohlcování pachů vznikajících při vaření pokrmů.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snidaní.

• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.

- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.

• Děti si nesmí hrát se spotřebičem.

- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.

• Nedovolte, aby byl spotřebič používán jako hračka.

• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikum.
• V prípadě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambování)! Pokud sundáte varnou nádobu z plynového hořáku, snižte jeho plamen na minimum nebo ho vypněte!
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití nádob s menším průměrem než které je doporučeno, by mohl plamen začít hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.
• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při přehřátí oleje hrozí nebezpečí požáru!
• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2-3 měsíce). Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající platné normy a úřední předpisy.

CZ

concept

concept

CZ

• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Při současném provozu spotřebiče a topeništ nesmí být v místnosti podtlak větší než 4 Pa (0,04 mbar).
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Népoužívejte příslušenství, které má poškozenou povrcho-vou úpravu, je opotřebované, případně má jiné defekty.
  • Pro čistění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a čistěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obratte se na autorizovaný servis.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

Dálkové ovládání

• Do tohoto výrobku se vkládá knoflíková baterie. Baterie vždy udržujte mimo dosah dětí.
• Nepožívejte ani nevdechujte baterii - baterie může způsobit vážné vnítřní popáleniny jíž za pouhé 2 hodiny a může vést až k usmrcení!
• Pokud si myslíte, že baterie mohly být spolknuty nebo umístěny do jakékoliv části těla, okamžitě vyhledejte lékařskou péči.
• Pokud přihrádka na baterie není nebo nemůže být bezpečně uzavřena, prestaňte výrobek používat a udržujte jej mimo dosah děti.
• Použité knoflíkové baterie okamžitě ekologicky zlikvidujte.

POPIS VÝROBKU

1 Dolní komínový kryt
2 Ovládací panel
3 Tělo spotřebiče

Příslušenství

A Držák pro horní a dolní komínový kryt
B Držák pro spotřebič
C Výstupní pružné potrubí
D Kovový tukový filtr
E Uhlikový filtr (nutno dokoupit)

1 Tlačitko zapnuti/vypnuti osvětlení
2 Tlačitko pro nízký výkon odvětrávání
3 Tlačitko pro střední výkon odvětrávání
4 Tlačitko pro vysoký výkon odvětrávání
5 Tlačitko funkce Booster
6 Tlačitko zapnutí/vypnutí spotřebiče

Tlačitko zapnutí/vypnutí osvětlení

- Stisknutím tlačítka zapínáte nebo vypínáte osvětlení spotřebiče.

Tlačitko pro nízký výkon odvětrávání

- Stisknutím tlačítka nastavíte odvětrávání na nízký výkon.

Tlačitko pro střední výkon odvětrávání

- Stisknutím tlačitka nastavite odvětrávání na střední výkon.

Tlačitko pro vysoký výkon odvětrávání

- Stisknutím tlačítka nastavíte odvětrávání na vysoký výkon.

Tlačitko funkce Booster

- Stisknutím tlačitka nastavite odvětrávání na maximální výkon.

Tlačitko zapnutí/vypnutí spotřebiče

• Stisknutím tlačitka zapnete nebo vypnete spotřebič.
  • Pri stisknutí tlačítka, tlačítko svítí.
• Při zapnutí spotřebiče je výkon odsávaného vzduchu nastaven na nejnižší hodnotu výkonu.
• Pokaždé, jakmile dojde k zapnutí spotřebiče, bude výkon odsávaného vzduchu vždy nastaven na nejnižší hodnotu výkonu.
• Pokud v zapnutém stavu stisknete tlačitko zapnutí/vypnutí, výkon odsávaného vzduchu se sníží na nejnížší hodnotu výkonu a dojde k odloženému vypnutí, které trvá 3 mínuty. Tlačitko pro zapnutí/vypnutí bude blikat.
• Přednastavená doba odloženého vypnutí je nastavena pevně a nelze ji měnit.
• Béhem odloženého vypnutí je možné spotřebič vypnout stisknutim tlačitka zapnutí/vypnutí.
  • Pro úplné vypnuti spotřebiče stiskněte tlačitko zapnutí/vypnutí 2x.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít i uvnitř vlhkým hadříkem.

Režim odvětrávání

Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávaci šachty pryč z místnosti. Pokud je ve spotřebiči instalovaný uhlíkový filtr, vyjměte jej (viz kapitola Čištění a údržba).

1. Stisknutím tlačítka (5) zapnete spotřebič.

2. Stisknutím tlačítek (2, 3 a 4) volíte výkon odsávaného vzduchu.

3. Po zvolení výkonu odsávaného vzduchu bude tlačitko svítit.

4. Pro vypnutí spotřebiče stiskněte tlačitko (5) 2x.

Režim recirkulace

Pokud nemáte možnost odvádět odsávaný vzduch pryč z místnosti, je možně použit režim recirkulace. V tomto připadě je odsávaný vzduch filtrován přes kovové tukové filtry a přes uhlíkový filtr. Aktivní uhlík v tomto filtru pohljuče pachy. Vzduch, který je zbaven pachů proudi zpět do místnosti otvory, které se nachází v horním komínovém krytu. Pří použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový filtr (viz kapitola Čištění a údržba),

1. Stisknutím tlačítka (5) zapnete spotřebič.

2. Stisknutím tlačítek (2, 3 a 4) volíte výkon odsávaného vzduchu.

3. Po zvolení výkonu odsávaného vzduchu bude tlačítko svítit.

4. Pro vypnutí spotřebiče stiskněte tlačitko (5) 2x.

Poznámka:

Při použití režimu recirkulace (namontování uhlíkového filtru) může dojít k poklesu výkonu odsávaného vzduchu.

ČIŠTĚNÍ A ÚDRŽBA

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do sucha.
• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít k poškrábání povrchu.
  • K čistěni spotřebiče nepouživejte parni čistič!
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech spotřebiče.

Čištění a výměna filtrů

Kovové tukové filtry

Pří běžném používání spotřebiče by kovové tukové filtry měly být zkontrolovány, příp. čištěny každý měsíc. V připadě častějšího smažení nebo fritování tento interval zkratte.

Nepouživejte spotřebič bez rádně nasazených kovových tukových filtrů!

CZ

concept

concept

CZ

1. Pro vyjmutí kovových filtrů je nejdříve zapotřebí vyjmout vrchní skleněný kryt.
2. Odklopte skleněný kryt (viz Obr. 1) a skleněný kryt vyjměte.
3. Dle Obr. 2 vyjměte kovový filtr.
4. Kovové filtry doporučujeme nechat odmočit v teplé vodě s přídavkem saponátu a poté vyčistit jemným kartáček, opláchnout čistou vodou a nechat uschnout. Filtry je možné myt i v mycce na nádobí s programem nižšim než 60 °C. V tomto připadě je nutně vyvarovat se použití agresivních mycích prostředků, diky kterým mohou hliníkové filtry pod vlivem chemické reakce černat.
5. Oschnuté filtry nasadte zpět.

Uhlíkový filtr (nutno dokoupit)

Tento filtr se používá pouze pro režim recirkulace.

Filtr obsahuje aktivní uhlik, který pohlcuje odsávané pachy. Po určité době se aktivní uhlik nasyti a zkrátí absorpční funkci. Tento filtr nelze umývat nebo jinak čistit.

Při běžném používání spotřebiče, by měl být uhlíkový filtr vyměněn každé 2-3 mésíce. V případě častějšího smažení nebo fritování tento interval zkraťte.

1. Vyjměte kovové filtry dle Obr. 2.

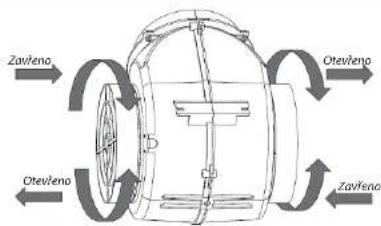

2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte filtry do doby, dokud nedojde k jejich zajištění (viz Obr. 3).

3. Pří výměně uhlikového filtru postupujte opačným způsobem.

Obr.3

INSTALACE SPOTŘEBIČE

POZOR!

Hrozí nebezpeči úrazu elektrickým proudem! Před instalaci spotřebiče odpojte prívodní kabel ze zásuvky elektrického napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.

• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.

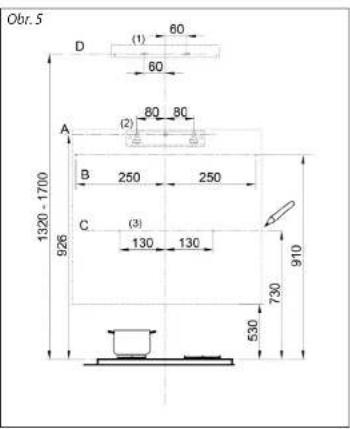

• Spotřebič instalujte minimálně 530 mm nad elektrické a plynové sporáky, nebo elektrické a plynové varné desky.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Ohyb ventilační trubky by měl být ≥120°C.
• Během vaření musí být místnost dobře odvětrávaná.

Připojení do elektrické sitě

• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstrante ze spotřebiče všechny obaly a marketingové materiály.
2. Na stěně za sporákem, nebo varnou deskou vyznačte minimální požadovanou montážní výšku 530 mm (Obr. 4).
3. Svislou čarou vyznačte střed varné desky (sporáku).
4. Dle Obr. 5 (krok A) vyvrtejte v patříčné výšce otvory a připevněte držák pro odsavač.
5. V prípadě potřeby je možné vyvrtat otvory pro uchycení odsavače níže (viz Obr. 5), (krok B).
6. Ujistěte se, že je držák ve vodorovné poloze, aby se po zavěšení odsavače zabránilo shromaždování maziva (tuku) na jedně straně (Obr. 6).
7. Na pripevnéný držák nebo šrouby zavěste odsavač.
8. Po zavěšení odsavače vyjměte vrchní skleněný kryt a tukový filtr.
9. V zadní stěné odsavače jsou otvory pro přípevnění odsavače ke stěně. Označte na stěně body pro vyvrtání otvorů. Vyznačené body by měly odpovídat rozměrům, které jsou znázorněny na Obr. 5 (krok C).
10. Sejměte odsavač z držáku, nebo ze šroubů a na vyznačených mistech vyvrtejte otvory. Na připevněný držák, nebo šrouby zavěste odsavač a připevněte odsavač ke stěně.
11. Po zavěšení a upevnění odsavače, nasadte a zajistěte spodní díl komínového krytu dle Obr. 7.
12. Na stěné označte a následně vyvrtejte otvory pro připevnění držáku spodního dílu kominu dle Obr. 5 (krok D).
13. Na výstupní otvor nasadte výstupní pružné potrubí. V případě potřeby použiljte redukci o průměru (150/120 mm). Druhou část pružného potrubí vložte do připraveného otvoru ve stěně.

CZ

concept

concept

CZ

1. Na zavěšený odsavač nasadte spodní i horní díl komínu (Obr. 9). Horní díl vysuňte do požadované výšky a na stěně vyznačte otvory pro připevnění držáku horního dilu komínu. Následně spodní i horní díl komínu sejměte.
2. Vyvrtejte otvory a pripevněte držák horního dílu komínu.
3. Nasadte spodni i horni dil kominu. Spodni dil kominu pripevněte k držáku dolniho dilu kominu dle Obr. 8. Horni dil vysuňte do požadované výšky a horní dil kominu pripevněte k držáku horního dilu kominu dle Obr. 9.
4. Připojte přívodní kabel do zásuvky elektrického napětí.

Obr.6

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sitě (vytáhněte zástrčku nebo vypněte jistič).
2. Následně opačným způsobem jakým se provádí instalace spotřebiče, demontujete jednotlivé části odsavače.

concept

concept

ŘEŠENÍ POTÍŽÍ

Popis závady Možná příčina Rešení
Světla sviti, ale motor nepracuje	Lopatky motoru jsou zablokované. Obrařte se na servis.
	Motor nebo jeho důležité části jsou poškozeny.	Obrařte se na servis.
	Špatné nebo málo zasunutá zástrčka do zásuvky elektrického napětí.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Světla nesvíti a motor nepracuje	Špatné nebo málo zasunutá zástrčka do zásuvky elektrického napětí.	Zkontrolujte připojení zástrčky.
	Zásuvka není napájena.	Zkontrolujte napájení zásuvky např. připojením jiného spotřebiče.
Z kovových tukových filtrů odkapává mastnota	Silně znečištěné filtry.Nebezpeči požáru!	Ihned vyčistěte, nebo vyměňte kovové tukové filtry.
Vibrace spotřebiče v zapnutém stavu	Lopatky motoru jsou poškozené. Obrařte se na servis.
	Motor není pevně připevněn.	Obratte se na servis, nebo připevněte motor.
	Odsavač není pevně uchycen. Přípevněte odsavač.
Nedostatečný odtah odsávaného vzduchu	Vzdálenost mezi digestoří a varnou deskou je příliš velký.	Snížte vzdálenost mezi digestoří a varnou deskou.
	Velký průvan, příliš mnoho otevřených dveři nebo oken.	Uzaviřete některé dveře nebo okna.
Motor přestal pracovat	Tepelná poljistka proti přehľátí motoru se aktivovala.	Zlepšete větrání místnosti, otevřete dveře nebo okna, příp. zkontrolujte vzdálenost mezi digestoří a varnou deskou. V případě potřeby vzdálenost mezi digestoří a varnou deskou zvyšte.
Odsavač není v rovině	Držák pro odsavač není v rovině nebo nejsou pevně dotaženy šrouby držáku.	Zkontrolujte držák, zda je v rovině, příp. utáhněte upevnovací šrouby a vyrovnjejte odsavač do roviny.

Výměna osvětlení

Pri vyměně osvětlení musi byt osvětlení nahrazeno osvětlením stejného typu se stejnými parametry.

Při výměně osvětlení postupujte následovně:

1. Odpojte spotřebič od napájeci sitě, nebo vypněte príslušný jistič.
2. Vyjměte kovové filtry (viz kapitola Čištění a výměna filtrů) a pomoci dvou šroubů demontujte spodní kryt s osvětlením.
3. Odpojte svorku LED osvětlení.
4. Ze zadní strany spodniho krytu zatlačte na celé tělo (uložení) osvětlení a osvětlení vyjměte.
5. Vyměňte osvětlení za osvětlení stejného typu.
6. Montáž spodního krytu s osvětlením provedte opačným způsobem, než kterým jste spodní kryt demontovali.
7. Nasadte kovové filtry a připojte spotřebič k napájecí síti, nebo zapněte príslušný jistič.

	Příkon	Napětí	Obrázek LED žárovky	ILCOS D kód
LED Žárovka 1.5 W DC 12 V DSS-1.5-S-33.2/1 20

SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést kvalifikovaný odbomík nebo servis.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sbéru třiděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklací.

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropskou směrnící 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatriž do domácio odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

SK

concept

concept

SK

POĐAKOVANIE

Popis jednotlivých tlačidiel ovládacieho panelu

Návod na obsluhu

Čistenie a údržba

Pri dodaní odsávača pár

1 Dolný komínový kryt
2 Ovládací panel
3 Telo pristroja

Príslušenstvo

Tlačidlo pre nízky výkon vetrania
- Stlačením tlačidla nastavíte vetranie na nízky výkon.

Tlačidlo pre vysoký výkon vetrania
- Stlačením tlačidla nastavíte vetranie na vysoký výkon.

Kovové tukové filtre

Nepouživajte pristroj bez dobre nasadených kovových tukových filtrov!

Pří výměně osvětleni musí být osvětlení nahrazeno osvětlením stejného typu se stejnými parametry.

Při výměně osvětlení postupujte následovně:

1. Odpojte spotřebič od napájeci sitě, nebo vypněte príslušný jistič.
2. Vyjměte kovové filtry (viz kapitola Čištění a výměna filtrů) a pomocí dvou šroubů demontujte spodní kryt s osvětlením.
3. Odpojte svorku LED osvětlení.
4. Ze zadní strany spodního krytu zatlačte na celé tělo (uložení) osvětlení a osvětlení vyjměte.
5. Vyměňte osvětlení za osvětlení stejného typu.
6. Montáž spodního krytu s osvětlením provedte opačným způsobem, než kterým jste spodní kryt demontovali.
7. Nasadte kovové filtry a připojte spotřebič k napájecí síti, nebo zapněte příslušný jistič.

	Příkon	Napětí	Obrázek LED žárovky	ILCOS D kód
LED Žárovka 1.5	W DC 12 V DS	S-1.5-S-33.2/120

SERVIS

Tento filtr se použivá pouze pro režim reclrkulace.

CZ	Seznam servisních míst
SK	Zoznam servisných stredisiek
PL	Wykaz punktów servisovych

Česká republika

Název	Ulice PSC Město Telefon			E-mail
Jindřich Valenta CONCEPT	Vysokomýtská 1800	565 01	Choceň	[phone]	[e-mail]

Slovenská republika

Názov	Ulica	PSČ	Mesto	Telefón	E-mail
CONCEPT Slovensko s.r.o.	Hurbanova 1563/23	911 01	Trencin	[phone] [e-mail]

Polska
