NÁVOD K OBSLUZE ETV8560whN Concept

Elektrická multifunkční trouba vestavná

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.

Pred prvnim použitim prostudujte pozorně celý návod k obsluze a potom si jej uschovejte.

Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.

OBSAH

Technické parametry

Důležitá upozornění

Kondenzace vody

Popis výrobku

Popis ovládacího panelu

Jednotlivé funkce pečení

Tipy k pečení

Návod k obsluze

Základní funkce spotřebiče

Pokročilé funkce spotřebiče

Správné umístění roštu nebo plechu do spotřebiče

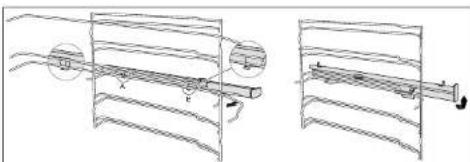

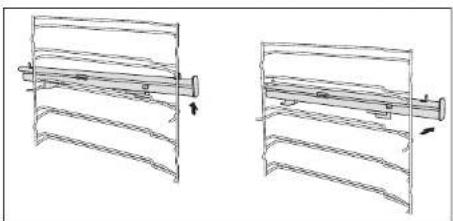

Teleskopické výsuvy

Čistění a údržba

Instalace spotřebiče

Servis

Ochrana životního prostředí

Technické parametry
Napětí 220–240 V - 50-60 Hz
Max. příkon 2 900 W
Příkon horního topného tělesa 900 W
Příkon dolního topného tělesa 1 000 W
Příkon kruhového tělesa 1 800 W
Příkon grilovacího tělesa 1 300 W
Rozsah nastavení teploty 0–250 °C
Rozměry pro instalaci (š x h x v) 560 x	570 x 590 mm
Vnější rozměry (š x h x v) 595 x 546 x	596 mm
Vnitřní rozměry (š x h x v) 480 x 420 x	350 mm
Vnitřní objem 72 l
Hmotnost 32 kg

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odllšnosti ve vyobrazení bez předchozího upozornění.

concept

concept

DŮLEŽITÁ UPOZORNĚNÍ

Při dodání elektrické trouby

• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovoznujte ho. Co nejdříve se obratte na dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.

- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobre větraném prostoru. Před instalováním a použiváním spotřebiče se seznamte s návody.

Při instalaci

• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.

• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:

• Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.

• Spotřebiče používané v zemědělství.
• Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
• Spotřebiče používané v podnicích zajištujících nocleh se snídaní.

• Nepoužívejte spotřebič, jste-li bosí.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
- Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.
- Ve vnitřním prostoru spotřebiče nic neskladujte.

• Nesedejte a nestoupejte na otevřená dvířka spotřebiče.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosah.
  • Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blizkosti dětí.
  • Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být použiván dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičnych zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
• POŽOR! Při otevíráni dvířek se může uvolnit velké množství páry nebo může vystříknout omastek. Dbejte zvýšené opatnosti. Nebezpečí opaření!
• Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
  • V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchoyou úpravu, je opotřebované, případně má jiné defekty.
• Cištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.

concept

concept

POZOR!

Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo byt vystaveny jinému nebezpečí.

Kondenzace vody

Při pečení pokrmů s větším obsahem vody, dbejte opatnosti při otevírání dvířek spotřebiče. Dochází ke střetu horkého vzduchu se studeným a na dvířkách může zkondenzovat pára, která se přemění na vodu a následně může stékat do spodní části spotřebiče. Tento jev omezíte méně častým otevíráním dvířek spotřebiče. Případnou zkondenzovanou vodu je potřeba otrít hadříkem nebo papírovou utěrkou, aby nedošlo k poškození nábytku pod spotřebičem.

Případné závady

• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1 Ovládaci panel
2 Držadlo dvířek
3 Dviřka
4 Okno dvířek s trojitým sklem

1 2 3 4

Příslušenství

A Rost
B Hluboký pečicí plech
C Mělký pečicí plech
D 2x Teleskopické výsuvy
E Katalvtické desky
F Pečíci sonda
G Air Fry koš

Popis ovládacího panelu

1 Tlačitko vypnuti a zapnutí spotřebiče
2 Tlačitko dětského zámku
3 Tlačitko časovače
4 Tlačitko pro rychlý predehřev
5 Tlačitko změny funkci
6 Slider pro plynulé nastavení času a stupně teploty
7 Tlačitko pro nastavení času
8 Tlačitko pro nastaveni teploty
9 Zapnutí/vvonutí osvětlení
10 Tlačitko Start/Pause

3 5 8 10 42 30 1 2 4

Jednotlivé funkce pečení

Symbol Popis funkce
	Světlo:Umožňuje uživateli sledovat průběh pečení bez nutnosti otevření dveří. Světlo je aktivováno při volbě jakékoliv funkce (kromě funkce ECO).
	Rozmrazování:Cirkulace vzduchu umožňuje rychlejší rozmrazování jídla. Jedná se o šetrný, ale rychlý způsob rozmrazování potravin.Vzduch o pokojové teplotě se vhání do vnitřního prostoru spotřebiče.Pozn.: Tato funkce je vhodná k rozmrazování pokrmů či polotovarů před finální přípravou.
—	Spodní ohřev:Spodní topné těleso umístěné ve spodní části spotřebiče poskytuje koncentrovanější rozvod tepla po spotřebičí.Teplota je přednastavena na 170 °C.Teplotu lze nastavit v rozsahu od 30 °C do 220°C.Pozn.: Tato funkce je vhodná pro pomalé pečení pokrmů, jako je dušené maso, pečivo, pizza, kde je důležité mit křupavý základ.
—	Spodní a horní ohřev:Pro konvenční pečení je zapnuté zároveň spodní i horní těleso.Teplota je přednastavena na 180 °C.Teplotu lze nastavit v rozsahu od 30 °C do 250 °C (po 5 °C).

ETV8560bcN/ETV8560whN

Symbol Popis funkce
	Horni a spodní ohřev s ventilátorem:Kombinace horního a spodního topného tělesa společně s ventilátorem umožňuje rovnoměrnější pečení.Tato funkce pečení ušetří 30–40 % energie.Pokrymy jsou lehce opečené na vnější straně, ale stále vláčné uvnitř.Teplota je přednastavena na 160 °C.Teplotu lze nastavit v rozsahu od 50 °C do 250 °C (po 5 °C).Pozn.: Tato funkce je vhodná pro grilování nebo pečení velkých kusů masa při vysoké teplotě.
	ECO funkce:Energeticky úsporné pečení.Při zvolení těto funkce se na displeji zobrazí symbol E.Pozn.: Tato funkce je speciálně určena pro určitý typ pečení, kdy se pokrm peče při nižší teplotů, ale po delší dobu, než tomu je u použití funkce horního a spodního ohřevu společně s ventilátorem.
	Grill ohřev:Grilovací topné těleso je zapínáno a vypínáno dle potřeby, pro udržování teploty uvnitř spotřebiče.Teplota je přednastavena na 180 °CTeplotu lze nastavit v rozsahu od 150 °C do 250°C.
	Grill ohřev a horní ohřev:Horní a grilovací topné těleso je zapnuté zároveň.Teplota je přednastavena na 210 °CTeplotu lze nastavit v rozsahu od 180 °C do 240 °C (po 30 °C).
	Grill ohřev s ventilátorem a horní ohřev:Při těto funkcí se využívá horní a grilovací topné těleso společně s ventilátorem.Teplota je přednastavena na 180 °CTeplotu lze nastavit v rozsahu od 150 °C do 250°C.
	Kruhový ohřev s ventilátorem:Kruhové topné těleso společně s ventilátorem zlepšuje clirkulaci vzduchu uvnitř spotřebiče a vytváří rovnoměrný rozvod tepla po spotřebičí.Teplota je přednastavena na 160 °CTeplotu lze nastavit v rozsahu od 50 °C do 250°C.
	Pizza program:Tento program je vhodný pro pečení pizzy.Teplota je nastavitelná od 50 °C do 250 °CV rámci programu je aktivován spodní ohřev v kombinaci s ohřevem kruhovým.
	Kynutí těsta:Poskytuje optimální podmínky pro kynuti těsta.Teplotu lze nastavit v rozmezi od 30 °C do 45 °C.Pro tuto funkcí není možné nastavit rychlý předehřev.
	Pečící sonda:Měří teplotu ve středu pokrmu.Vhodná hlavně pro přípravu masa.Teplotu lze nastavit v rozmezi od 40 °C do 99 °C.

ETV8560bcN/ETV8560whN

concept

concept

TIPY K PEČENÍ

• Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení vyzkoušet.
• Dvířka spotřebiče v průběhu pečení otvírejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrn by se mohl připalovat.
• Marinované maso a maso bez kosti se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např, vidličkou). Pokud nepouští štávu, je dobře upečené.
• Pokud je maso prošpikované nebo pokryté slaninou, nesmi byt pečeno pri vysoké teplotě, aby nedocházelo k prskání omastku.
• Při pečení velkých kusů masa dochází k vypařování tekutin a jejich kondenzování na dvířkách spotřebiče. Tento stav je přirozený a nevzniká žádné nebezpečí při používání spotřebiče. Dvířka spotřebiče a přilehlý prostor spotřebiče po ukončení pečení utřete do sucha.
• Pečivo nabyde až po 2/3 pečićí doby. Doba pečení závisí na druhu použité náplně (ovoce, marmeláda).
• Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.
• Nepokládejte nádoby přímo na dno spotřebiče, protože by zabrániły šíření tepla a mohly by tím způsobit poškození smaltu z důvodu přehrátí.

- Při pečení na více plechách najednou nemusi být současně vsunuté pokrmy hotové ve stejnou dobu.

- Pečicí plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.

- Pri pečení bez ventilátoru doporučujeme předehřivat spotřebič po dobu asi 10 – 15-ti minut. Dviřka spotřebiče během pečení zbytečně neotvírejte.

- Pred grilováním prédehřejte gril na 5 minut (dokud není těleso grilu červené). Grilovací rošt s pokrmem umístěte co nejbíže k tělesu grilu. Plech s trochou vody umístěte pod rošt k zachycení odkapávající štávy. Pomocí grilování můžete vytvořit na upečeném mase hnědý a krúpavý povrch. POZOR!

Při používání grilu se mohou přístupné části spotřebiče nadmérně ohřát. Zabraňte dětem v přístupu k horkým částem spotřebiče.

• Při pečení s ventilátorem není nutné spotřebič předehřivat, s výjimkou pečení pokrům s velmi krátkou dobou pečení nebo při pečení pokrům s velkím obsahem vody (např. ovocné koláče), aby nedošlo ke kondenzaci vodních par. Ve spotřebičí lze připravovat rúzné pokrmy s blízkou teplotou pečení společně na dvou plechách zároveň, i když doba pečení je rozdílná. Vůně a chut pokrům s vezájemné neovlivní. Při vkládání nebo vyjímání pokrům ze spotřebiče nedochází k velkým ztrátám tepla. Teplota je rychle vyrovnána prostředníctvím ventilátoru. Teploty pečení jsou nižší než teploty použivané při klasickém režimu pečení (o 20 – 30 °C pro pečivo a o 30 – 40 °C pro maso), doba pečení je delší (cca o 5 – 10 minut). Při pečení drobného pečiva na dvou plechách zároveň doporučujeme vyměnit vzájemnou výšku obou plechů po 2/3 doby pečení, příp. vyjmutí více upečeného plechu dříve.
• Při rozmrazování zmrazené potraviny položte do obalu na misku, umístěte do středu spotřebiče na rošt a zapněte spotřebiče v režimu Rozmrazování. Dvířka spotřebiče musi být zavlená.
• Gril ohřev s ventilátorem a horní ohřev není nutné spotřebič předehřivat. Grilujeme se zavřenými dvířky. Při tomto způsobu grilování nastavujeme termostat dle potřeby v rozmezí od 50 do 200 °C. Vzdálenost mezi pokmem a topným tělesem grilu musí být úměrná požadovaným výsledkům:

- menší vzdálenost pro hnědý povrch a krvavý vnitřek,

- větší vzdálenost pro dokonalé propečení pokrmu.

Pro zachycení odkapávající štávy umistěte pod pokrm plech s trochou vody.

NÁVOD K OBSLUZE

Před prvním použitím

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít i uvnitř vlhkým hadříkem. Všechny odnimatelné části umyjte v teplé vodě s přídavkem saponátu nebo v myčce nádobí.

Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou (250°C) na dobu 30 minut. Nastavení teploty a doby ohřevu naleznete v odstavci Základní funkce spotřebiče (str. 9). Je možné, že spotřebič bude během této doby vydávat mirný zápach a kouř, který po krátké době zmizi. Během tohoto procesu dobře větrejte místnost.

Po vychladnutí spotřebiče omyjte všechny hladké povrchy a dveře vodou se saponátem a osušte. Poté nainstalujte boční rošty (viz. Příslušenství).

Nastavení denního času

1. Po zapojeni spotřebiče do elektrické sitě se na displeji rozsviti 0:00.
2. Stisknutim tlačitka (7) aktivujte režim nastavení denního času (číslice hodin začne blikat).
3. Pomocí slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačítek PLUS a MINUS nastavite čas v hodinách (v rozmezi od 0 do 23).
4. Stisknutím tlačítka (7) začnou číslice minut blikat.
5. Pomocí slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačítek PLUS a MINUS nastavite čas v minutách (v rozmezí od 0 do 59).
6. Stisknutím tlačítka (7) ukončíte režim nastavení denního času. Tím je čas aktivován a nastavený čas je zobrazen na displeji.

Změna nastavení denního času

1. V pohotovostním režimu stiskněte tlačitko (7), aktivujete režim nastavení denního času (číslice hodin začne blikat).
2. Pomocí slideru pro plynulé nastavení času a stupné teploty (6) nebo tlačítek PLUS a MINUS nastavíte čas v hodinách (v rozmezi od 0 do 23).
3. Stisknutím tlačítka (7) začnou čislice minut blikat.
4. Pomocí slideru pro plynulé nastavení času a stupné teploty (6) nebo tlačítek PLUS a MINUS nastavite čas v minutách (v rozmezí od 0 do 59).
5. Stisknutím tlačitka (7) ukončite režim nastavení denního času. Tím je čas aktivován a nastavený čas je zobrazen na displeji.

Poznámka:

Pokud není nastaven čas, spotřebič nebude funkční, přestože je přípojen k napájení.

Základní funkce spotřebiče

1. Umístěte pečicí plech s pokrmem do zvolené výšky.
2. Stiskem tlačitka pro výběr funkcí (5) vyberte požadovanou funkci pečení.
3. Pomocí slideru pro plynulé nastavení času a stupné teploty (6) nebo tlačítek PLUS a MINUS nastavíte požadovanou teplotu.
4. Stisknutim tlačitka Start/Pause (10) potvrdite začátek pečení.
5. Stisknutím tlačítka pro vypnutí a zapnutí spotřebiče (1) můžete kdykolv během pečení zvolený program ukončit.

Poznámka:

Pro tuto základní funkci není nutné mit nastavený denní čas.

concept

concept

POKROČILÉ FUNKCE SPOTŘEBIČE

Pokročilé funkce rozširuji možnosti pečeni a nabizeji tak komfortnéjsi pouzivani spotřebiče.

Rychlý předehřev

1. Tuto funkci aktivujete stisknutím tlačítka pro rychlý předehřev (4).
2. Rychly předehřev nelze nastavit v kombinaci s programem Rozmrazování a Kynuti těsta. Pokud zvolite jeden z těchto dvou programů ozve se pípnutí.

Funkce Start/Pause/Storno

1. Po výběru funkce pečení (5) a nastavení požadované teploty pro pečení pomocí slideru (6) nebo PLUS a MINUS, stiskněte tlačitko (10) pro začátek pečení.
2. Pro prerušení pečení stiskněte tlačitko tlačitko Start/Pause (10) jednou.
3. Pro zrušení pečení stiskněte tlačítko tlačítko Start/Pause (1) dvakrát.

Rozsvícení světla ve spotřebiči

Stiskem tlačítka pro zapnutí/vypnutí osvětlení (9) zapnete nebo vypneme světlo uvnitř spotřebiče.

Funkce připomenutí

Diky funkci minutky můžete nastavit požadovaný čas připomenutí. Jakmile nastavíte zvolený čas, začne se odpočítávat a na konci se ozve připomenutí v podobě pípnutí.

1. Stiskněte tlačitko časovače (3).
2. Pomocí slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačitek PLUS a MÍNUS nastavíte čas v hodinách.
3. Znovu stiskněte tlačitko časovače (3).
4. Pomocí slideru pro plynulé nastavení času a stupně teploty (6) nebo tlačitek PLUS a MÍNUS nastavíte čas v minutách.
5. Stiskněte tlačitko (3) pro potvrzení nastaveného času. Čas se bude odpočítávat.

Poznámka:

1. Po dokončeni odpočtu nastaveného času dojde k deseti-násobnému pípnutí.
2. Při nastavování funkce připomenutí můžete tuto funkci zrušit stisknutim tlačítka (1).
3. Pro zrušení nastaveného času funkce připomenutí stiskněte tlačitko (1) dvakrát.

Funkce dětský zámek

1. Pro uzamknutí spotřebiče stiskněte tlačítko (2) po dobu 3 sekund.
2. Po této době se ozve zvukový signál a na displeji se zobrazí ikona, která označuje uzamknutí spotřebiče.
3. Pro odemknutí spotřebiče stiskněte tlačitko (2) po dobu 3 sekund.
4. Po této době se ozve zvukový signál a z displeje zmizí ikona

Sonda na pečení

1. Jakmille pečicí sondu připojíte a zapichnete do pokrmu, na displeji se rozsvití ikona pečicí sondy .
2. Na displeji se místo hodin zobrazi nastavení teploty pečici sondy.
3. Pomocí slideru (6) a tlačítek PLUS a MINUS nastavíte teplotu.
4. Stiskem tlačitka pro výběr funkci (5) vyberte požadovanou funkci pečení.
5. Pokud je třeba, znovu nastavte teplotu pomoci slideru (6) nebo tlačitek PLUS a MÍNUS.
6. Stiskem tlačitka Start/Pause (10) potvrdite začátek pečení.

Air Fry

Zajištuje rychlou a rovnoměrnou distribuci tepla a horkého vzduchu, také odvádí vlhkost z povrchu jidla, což vytváří krupavou kúrku na povrchu.

1. K funkci air fry využijte horní a spodní ohřev s ventilátorem.
2. Poté nastavte teplotu, stiskněte tlačitko (7) a nastavte čas. Stiskněte tlačitko (10) a spustte program.
3. K této funkci využijte Air fry koš, který umístěte do středu trouby.

Číslo Potravina Váha Čas Teplota Symbol Předhrátí
1 Hrnolky 350 g/750 g 19/23 min 200°/23				D° ANO
2	Kureci stripsy	180 g	11 min	250°		ANO
3	Obalovaný sýr	120 g	10 min	250°		ANO
4	Cibulové kroužky	160g	11,5 min	220°		ANO
5	Obalované houby	125/150 g	13/13 min	230°		ANO

Měkké zavírání dveří (Soft closing doors)

1. Pokud jsou otevřeny dveře spotřebiče v úhlu >30°, dveře drží v každé pozici.
2. Pokud jsou otevřeny dveře spotřebiče v úhlu ≤30°, za pomoci tlumiče se dveře pomalu zavírají.
   Upozornění: Nezavírejte dveře spotřebiče příliš prudce, může dojít k poškozeni spotřebiče.

Správné umístění roštu nebo plechu do spotřebiče

Rošt nebo plech musí být správné umístěn (ve stejné výšce) v bočních roštech.

Teleskopické výsuvy umožnuji vysunutí pečicích plechů, a tim usnadňují přístup při vkládání a vyjimání pečicích plechů nebo při kontrole pokrmů během pečení (Obr. 1).

POZOR!

Během provozu spotřebiče se teleskopické výsuvy ohřejí na vysokou teplotu. Nebezpeči popálení! Při vkládání nasadte pečici plechy na výstupky na koncích teleskopických výsuvů.

Při vkládání nebo vyjimání pečicích plechů z teleskopických výsuvů dbejte opatrnosti, aby nedošlo ke sklouznutí pečicích plechů z teleskopických výsuvů. Teleskopické výsuvy je možné použit ve všech zásuvných výškách. Pro změnu výšky teleskopických výsuvů postupujte následovně:

1. Vyjměte pečící plechy a rošt z vnitřku spotřebiče.
2. Silou nadzvedněte jeden konec teleskopického výsuvu obr. č. 1
3. Vyjměte teleskopické výsuvy ven z bočních mřížek, směrem dozadu

1. Položte body A a B teleskopických výsuvů vodorovně na vnější drát boční mřížky obr. č. 2
2. Otáčejte výsuvem proti směru hodí-nových ručiček (pro levou stranu) a po směru hodinových ručiček (pro pravou stranu) o 90°
3. Zatlačte, aby bod C zapadl na spodní drát a bod D se vzepřel o horní drát obr. č. 3

Ochlazovací ventilátor

Ventilátor je umistěn na horní stěně spotřebiče a vytváří cirkulaci chladného vzduchu uvnití nábytku. Ventilátor se zapíná automaticky se zapnutím spotřebiče. Pokud je program pečení dokončen, nebo přerušen ochlazovací ventilátor je stále aktivní do té doby, než teplota spotřebiče klesne pod bezpečnou mez.

ventilační otvory BLATE

ČIŠTĚNÍ A ÚDRŽBA

Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče. Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum. Části spotřebiče, které přicházeji do styku s potravinami, je potřeba pravidelně čistit.

• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické zásuvky spotřebiče.
• Vyčkejte, až vnitřek spotřebiče nebude horký, ale bude mit vlažnou teplotu – čištění jde lépe než ve studeném stavu.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a potom vytřete do sucha.
• Dno a strop spotřebiče můžete ořít vlhkým hadříkem, měkkým kartáčkem nebo houbíčkou. Pří silném znečištění použijte teplou vodu s neagresivním saponátem.
• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění skel dvířek spotřebiče, protože mohou poškrábat povrch nebo může dojít k rozbití skla.
• Nenechávejte nikdy agresivni nebo kyselé látky (citronová šťáva, ocet) na smaltovaných, lakovaných nebo nerezových částech.
  • K čistění spotřebiče nepoužívejte parní čistič!
• Plechy na pečení je možné umývat v myče nádobí.

ETV8560bcN/ETV8560whN
ETV8560bcN/ETV8560whN

concept

concept

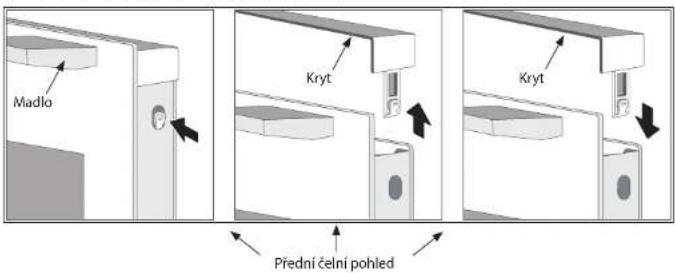

Čištění skel

V připadě, že budete potřebovat vyčistit skla ve dviřkách, postupujte dle následujících instrukci:

1. Otevřete dviřka trouby do maximální možné polohy.
2. Stiskněte pravou a levou stranu krytu na „tlačítkách“ a vyjměte kryt směrem ven
3. Při vyjmutí, přizvedněte a následné vytáhněte sklo směrem k troubě. Pokud zvednete sklo příliš vysoko, může dojít k prasknutí některé plastové části horního plastového krytu.
4. Po očištění vložte skla zpět opačným způsobem, než jakým proběhlo vyjmuti.
5. Skla musí být správně umistěna do výřezů
   v homim plastovém krytu.
6. Po umistění skel nasadte zpět horní kryt a zacvakněte

Madlo Kryt Kryt Přední čelní pohled

POZOR!

Při čištění dejte pozor na zavírání dveří. Panty jsou přizpůsobeny na váhu všech 3 skel. V případě, že vyjmete jedno nebo obě skla, dojde ke snížení váhy a po puštění dveří může dojít k nechtěněmu zavření dveří a tím i k případnému poškození dveří nebo skel.

Poznámka:

1. Pro mytí skel použijte jemnou houbičku a saponát proti mastnotám, následně opláchněte pod tekoucí vodou. Nikdy nemyjte skla v myčce nádobí!
2. Prostřední sklo má u pantů v rozích nasazeny gumové podložky. Při vyjmutí dbejte na to, aby nedošlo k jejich ztrátě. Tyto gumové podložky zabraňují nepříjemným vibracím (rezonanci) při zapnuté funkci pečení s ventilátorem.

INSTALACE SPOTŘEBIČE

• Nezvedejte spotřebič za držadlo dvířek!
• Na závady způsobené nesprávnou instalaci se nevztahuje záruka.
• Odpovédnost za instalaci spotřebiče má kupujici, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
• Umistění spotřebíče do vhodného nábytku zajisti jeho správnou funkci.
• Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 6.
• Spotřebič může být umístěn jak pod kuchyňskou linkou, tak i ve stojaté skřínce (Obr. 6).
• Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotřebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadi.
• Zadní deska kuchyňské linky musí být odstraněna, aby byla zajištěna vhodná cirkulace vzduchu kolem spotřebiče.
• Pokud je umístěna nad spotřebičem varná deska, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.

590 min 550 560 10 596 18 16 595 546 20 560 50 600 min 570

Připojení do elektrické sítě

• Ověřte, zda připojované napěti a proudové jistění odpovídá hodnotám na typovém štitku spotřebíče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16A.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehráti.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebíce může být garantována pouze tehdy, pokud je ochranná svorka spotřebíce spojena s ochranným vodičem elektrické rozyodové sitě.
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného spojení.
• Přívodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.

Při instalaci spotřebiče dodržujte následující postup:

1. Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
2. Požadované rozměry skříňky pro vestavbu jsou na Obr. 6. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměru na obrázcích a skříňka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálné 50 mm.
3. Spotřebič zasuňte na kraj skřiňky a prostrčte přívodní kabel skrz zadní stěnu skřiňky tak, aby byla po instalaci přístupná jeho zástrčka.
4. Opatmě zasuňte spotřebič do skříňky na zvolené místo. Dbejte, aby nedošlo ke skřípnutí přívodního kabelu.
5. Upevněte spotřebič ke skříňce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření dvířek.
6. Přípojte přívodní kabel do zásuvky elektrického napětí.

Demontáž

Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:

1. Nejdříve odpojte přívodní kabel od elektrické sítě (vytáhněte zástrčku nebo vypněte jistič).
2. Uvolněte upevnovaci šrouby.
3. Vysuňte spotřebič a přitom opatrně vytáhněte přívodní kabel.

SERVIS

Výměna žárovky

Pro osvětlení vnitřního prostoru spotřebiče je použita halogenová žarovka s vysokou tepelnou odolností (25 W/230V, T300 °C).

Při výměně žárovky postupujte následovně:

1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr. 7 a nahradte žárovku stejného typu a hodnot.
3. Pri montování nové žárovky použijte hadrik nebo papirovou utěrku pro uchycení žárovky.
4. Našroubujte zpátky skleněný kryt.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.

Obr. 7

Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropsku směrnicić 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jego balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvěst ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním spravné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakladání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úradu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

ETV8560bcN/ETV8560whN

ETV8560bcN/ ETV8560whN

SK

concept

concept

SK

PODĚKOVÁNÍ

Opis ovládacieho panela

- Nepoužívajte spotrebič inak, než je opísané v tomto návode.

- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.

- Špotrebiče používané v polnohospodárstve.

- Spotrebiče používané hostami v hoteloch, moteloch a iných oblastiach.

1 Ovládaci panel
2 Držadlo dvierok
3 Dvierka
4 Okno dvierok s trojitým sklom

1 2 3 4

Příslušenství

A Rost
B Hluboky pečici plech
C Plytky plech na pečenie
D 2x Teleskopicke vysuvy
E Katalyticke dosky
F Sonda na pečenie
G Air Fry koš

Opis ovládacieho panela

Ochladzovací ventilátor

Madlo Kryt Kryt Přední čelní pohled

POZOR!

Recyklácia spotrebiča na konci jeho životnosti:

cz Seznam servisních míst

Název	Ulice	PSC	Město	Telefon	E-mail
Jindřich Valenta CONCEPT	Vysokomýtská 1800	565 01 Chocení		[phone] [e-mail]

Slovenská republika

Názov	Ulica	PSC	Mesto	Telefón	E-mail
CONCEPT	Hurbanova
Slovensko s.r.o.	1563/23	911 01 Trenčin [phone] [e-mail]

Polska
