Typ produktu	Bezdrátové PIR pohybové čidlo
Napájení	DC 3V (Lithiová baterie CR123A)
Proud v pohotovostním režimu	12 µA
Proud při poplachu	< 20 mA
Detekční vzdálenost	< 13 m (25°C)
Frekvence přenosu	868.65 MHz
Možnosti kódování	PT2262 a EV1527
Odolnost proti domácím mazlíčkům	Až 20 kg
Ochrana proti manipulaci	Vestavěný spínač proti manipulaci
Provozní teplota	-10 °C až 50 °C
Doporučená výška instalace	2 m nad zemí (2,2 m pro odolnost proti mazlíčkům)
Indikace poplachu	Červená LED po dobu 1 sekundy
Upozornění na vybitou baterii	LED bliká každých 5 sekund; signál odeslán na panel (pouze EV1527)
Chytré úspory energie	Po 3 nepřetržitých poplachech během 10 minut přejde do režimu spánku, probudí se po 3 minutách nečinnosti
Použití	Pouze do interiéru
Obsah balení	Čidlo, držák, šrouby, baterie (CR123A)

Často kladené otázky - Sonix Evolveo

Jak nainstalovat pohybové čidlo Evolveo Sonix?

Namontujte čidlo ve výšce 2 m (2,2 m pro odolnost proti mazlíčkům) pomocí přiloženého držáku. Ujistěte se, že v detekční zóně nejsou překážky do 1,8 m. Vyhněte se umístění v blízkosti klimatizací, topení nebo přímého slunečního záření. Po instalaci proveďte test chůzí.

Jaký typ baterie Sonix používá a jak dlouho vydrží?

Používá lithiovou baterii CR123A 3V. Životnost baterie závisí na použití, ale je optimalizována pomocí inteligentního režimu úspory energie. Vybitá baterie je indikována blikající LED každých 5 sekund.

Mohu toto čidlo používat s domácími mazlíčky?

Ano, čidlo má odolnost proti domácím mazlíčkům pro zvířata do 20 kg. Pro nejlepší výsledky instalujte ve výšce 2,2 m, kolmo k zemi a vyhněte se míření na nábytek, na který mohou domácí mazlíčci vylézt.

Jak přepínat mezi testovacím a pracovním režimem?

Použijte vestavěný přepínač. Nastavte na Test (ZAPNUTO) pro nepřetržitý poplach při pohybu. Nastavte na Provoz (VYPNUTO) pro chytrý režim úspory energie. Poznámka: V provozním režimu čidlo začíná v testovacím režimu po dobu 10 minut.

Co dělá chytrý režim úspory energie?

Po 10 minutách v provozním režimu, pokud čidlo spustí 3 poplachy nepřetržitě, přejde do režimu spánku pro úsporu baterie. Nebude alarmovat, dokud není 3 minuty žádný pohyb, poté se vrátí do stavu alarmu.

Jak napárovat čidlo s mým alarmovým panelem?

Čidlo podporuje kódování PT2262 a EV1527. Pro pokyny k párování nahlédněte do manuálu vašeho alarmového panelu. Čidlo vysílá signál na frekvenci 868,65 MHz.

Co mám dělat, pokud čidlo spouští falešné poplachy?

Zkontrolujte zdroje rychlých změn teploty (klimatizace, topení, přímé sluneční světlo). Ujistěte se, že čidlo není namířeno na pohybující se předměty, jako jsou závěsy. Upravte úhel a výšku podle pokynů k instalaci.

Jak vyměnit baterii?

Otevřete kryt čidla odstraněním šroubu. Vyměňte baterii CR123A a dbejte na správnou polaritu. Čidlo obnoví provoz; upozornění na vybitou baterii je odesláno pouze při použití kódování EV1527.

Mohu čidlo nainstalovat venku?

Ne, Sonix je určen pouze pro vnitřní použití. Venkovní instalace může způsobit poruchu a poškození.

Jaká je záruka na Evolveo Sonix?

Produkt je dodáván se standardní 2letou zárukou. Podrobnosti naleznete na přiložené záruční kartě nebo kontaktujte podporu Evolveo.

NÁVOD K OBSLUZE Sonix Evolveo

• Velmi nízká spotřeba 12uA a inteligentní technologie úspory energie.
• Inteligentní režim úspory energie pro prodloužení životnosti baterie.
• Napájení z Li baterie s monitorováním spotřeby baterie.
• Kódování PT2262 a kódování EV1527.
• Vestavěná spirálová anténa na frekvenci 868,65 MHz.
• Vestavěný přepínač proti narušení krytu.
• Imunita vůči zvířatům do 20 kg.

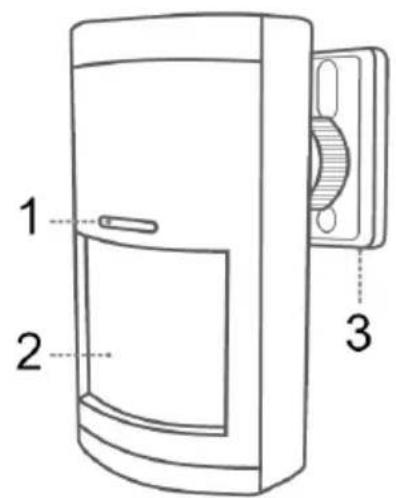

II. Popis vzhledu

1) Indikátor,
2) Čočka PIR
3) Držák

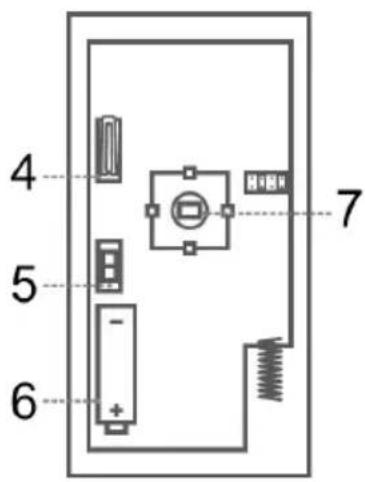

4) Tlačítko proti neoprávněné manipulaci
5) Vypínač
6) Baterie
7) PIR

CZ

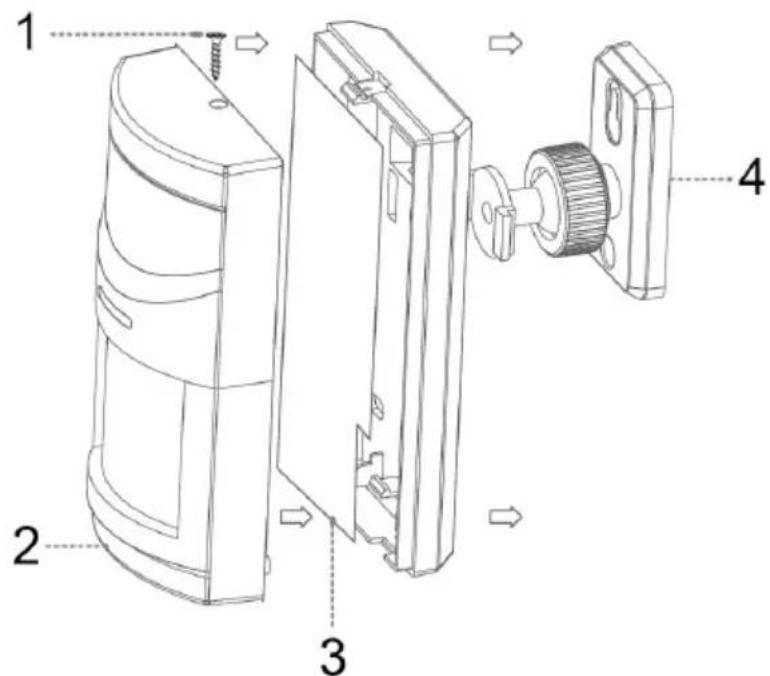

1) Šroub
2) Vnější plášť

3) Deska plošných spojů
4) Držák

III. Poznámky k instalaci

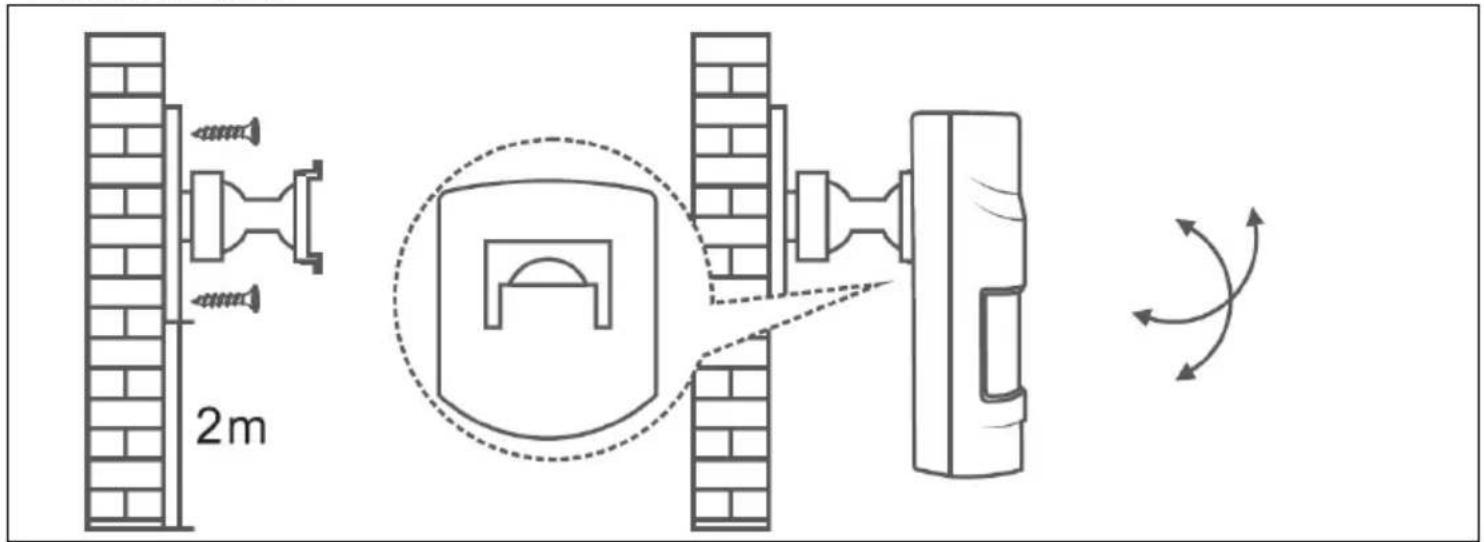

1. Doporučuje se namontovat detektor ve výšce 2 m od země, vybrat vhodné míst o instalace a nastavit úhel.

Nastavení úhlu

1. Infračervená detekce úzce souvisí se změnou teploty.

Udržujte detektor mimo dosah klimatizace, topení, ledničky nebo čehokoli, co můž e způsobit rychlé změny teploty.

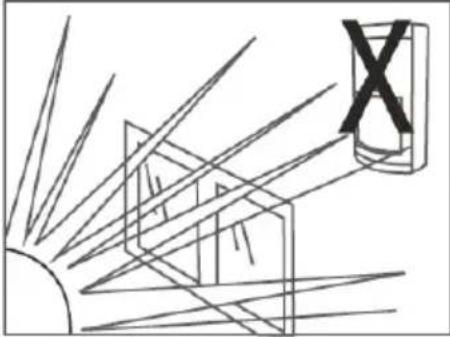

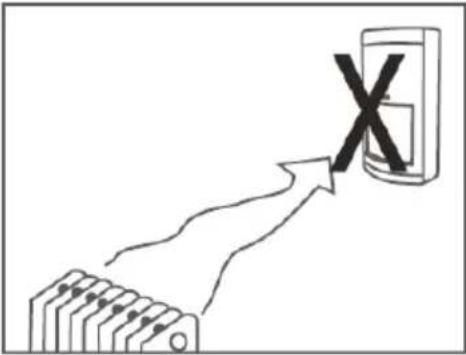

Vyhněte se instalaci u míst s vysokými zdroji chladu nebo tepla	Vyhněte se montáži na přímé sluneční světlo

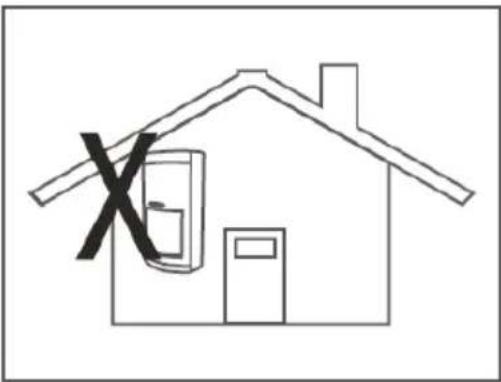

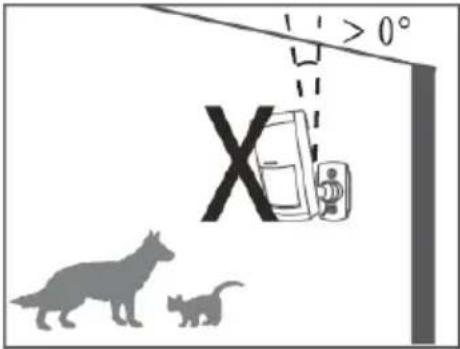

Nelze instalovat venku	Úhel detektoru nelze naklápět dolů

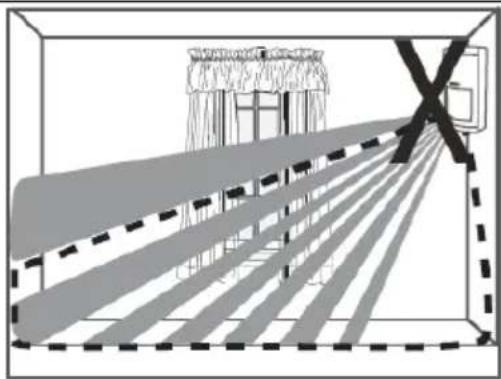

Nelze instalovat vedle houpacích závěsů

Před detektorem nesmí být žádné předměty ve výšce 1,8 metru

1. Po instalaci provedte test chůzí. Věnujte pozornost tomu, zda detektor dokáže pokrýt výstražnou oblast a bezdrátovou vzdálenost.

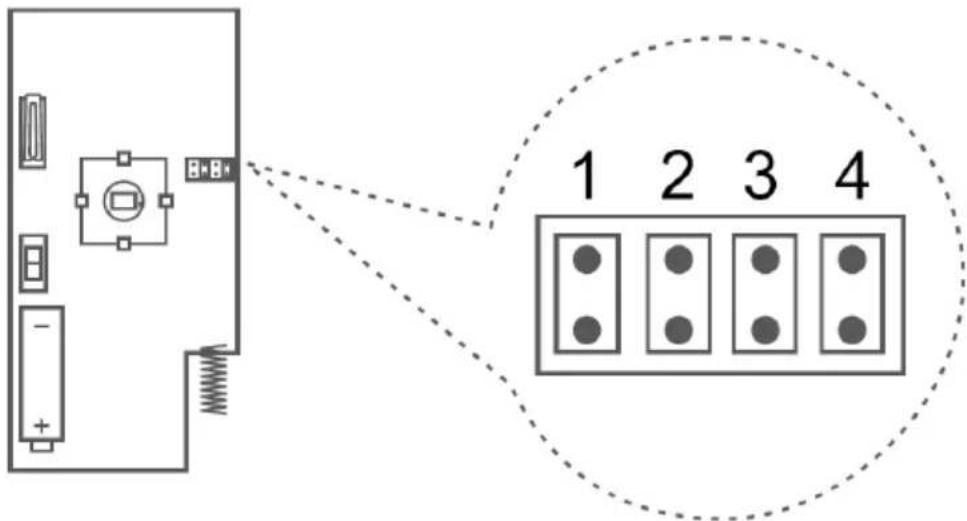

IV. Funkce kolíku

Kódování	Kód 1	Kód 2
PT226/4M7	ON	OFF
Ev1527	OFF	ON
PT2262/3M3	ON	ON
Ostatní	OFF	ON

1. Možnosti pracovních stavů

Status	Test	Work
Test	ZAPNUTO	VYPNUTO
Work	OFF	ON
Invalid	OFF	OFF

Zapnuto: kolík do polohy ON; Vypnuto: kolík do polohy OFF

Testovací režim: spustí alarm, pokud se někdo pohybuje v oblasti detekce.

Pracovní režim (výchozí): Inteligentní úspora energie. Do 10 minut po zapnutí je v testovacím režimu. Spustí alarm, pokud se někdo pohybuje v oblasti detekce. Po 10 minutách, pokud je detektor spuštěn na poplach 3krát nepřetržitě, automaticky přejde do inteligentního úsporného režimu spánku, aby šetřil energii. V tomto případě nebude alarmovat, pokud se někdo pohybuje před detektorem.

Když v oblasti detekce není po dobu 3 minut žádná aktivita, ukončí režim spánku a znovu přejde do stavu poplachu.

3. Funkce odolnosti proti domácím zvířatům

V dosahu detekce 12 metrů je detektor imunní vůči domácímu zvířeti do 20 kg.

Pro zajištění nejlepšího pokrytí a účinku imunity vůči domácím zvířatům nainstalujte detektor ve výšce 2,2 metru nad zemí.

Pro správnou funkci imunity vůči domácím zvířatům nelze detektor instalovat směrem dolů, ale kolmo k zemi. A držák lze otáčet pouze vodorovně, pokud je instalován s držákem.

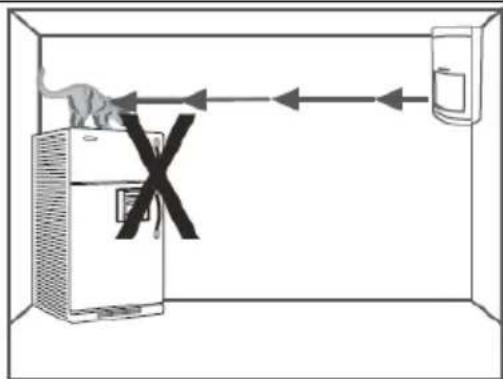

Při instalaci se vyhýbejte instalaci směrem k nábytku, na který mohou domácí zvířat a vylézt, nebo k podobným místům.

4. Upozornění na vybitou baterii

Když je napětí nižší než 2.2 V, detektor vyšle na hlavní panel signál o slabé baterii a každých 5 sekund bliká LED dioda, která uživateli připomene, aby baterii vyměnil.

POZNÁMKA: Detektor vysílá signál o slabé baterii pouze při zvolení kódování EV1527.

V. Parametry

Pracovní napětí: DC 3V (baterie CR 123 A Li)

Spotřeba proudu: Alarmový proud: < 20 mA

Pohotovostní proud: 12 uA

Detekční vzdálenost: < 13 m(25°)

Přenosová frekvence: 868,65 MHz

Přenosové kódování: kódování Pt 2262 a kódování EV1527

Doba alarmu: 1 sekunda po zčervenání indikátoru alarmu

Typ snímače: Duální nízkošumový pyroelektrický senzor

Pracovní teplota: - 10 °C - 50 °C

Likvidace

Symbol přeškrtnutého kontejneru na výrobku, v literatuře nebo na obalu znamená, že v EU musí být všechna elektrická a elektronická zařízení, baterie a akumulátory po skončení jejich životnosti odevzdány do tříděného odpadu. Nevyhazujte tyto výrobky do netříděného komunálního odpadu.

Prohlášení o shodě

Společnost Abacus Electric, s.r.o. tímto prohlašuje, že zařízení EVOLVEO ACS PIRT splňuje požadavky norem a předpisů platných pro tento typ zařízení.

Úplné znění prohlášení o shodě naleznete na adrese http://ftp.evolveo.com/CE/.

Abacus Electric, s.r.o., Planá 2, 370 01, Česká republika

Vyrobeno v Číně

Všechna práva vyhrazena.

Design a specifikace se mohou změnit bez předchozího upozornění.
