NÁVOD K OBSLUZE 9213-1000 Hazet
1 Pro Vaši informaci .... 31
2 Pro Vaši bezpečnost ..... 32
3 Konstrukce a funkce ...... 37
4 Údržba a péče 43
Ursprungsprache deutsch – original language: German – Původní jazyk němčina
- Zajistěte prosím jistě, že si uživatel toho-to nářadí důkladně přečetl tento návod k obsluze před prvním použitím a pochopil ho.
- Tento návod k obsluze obsahuje důležitá upozornění, která jsou nutná k bezpečnému a bezproblémovému provozu Vašeho nářadí HAZET.
- Pro správné používání tohoto nářadí je nutné dodržovat všechna bezpečnostní upozornění a informace uvedené v tomto návodu k obsluze.
- Zajistěte proto, aby tento Návod k obsluze byl vždy u Vašeho nářadí HAZET.
- Toto nářadí bylo vyvinuto pro specifické použití. HAZET výslovně poukazuje na to, že toto nářadí nesmí být změněno a/nebo nesmí být použito jinak, než je v souladu s jeho zamýšleným použitím.
- Za zranění nebo škody způsobené jiným nebo nesprávným použitím, které neodpovídá návodu resp. porušením bezpečnostních předpisů, nepřebírá HAZET žádnou zodpovědnost nebo záruku.
- Dodržujte k tomu ještě při použití nářadí platná protiúrazová nařízení a obecné bezpečnostní předpisy.
2. Vysvětlení symbolů
POZOR: Věnujte nejvyšší pozornost těmto symbolům!
Přečtěte si návod k obsluze!
Provozovatel je povinen dodržovat návod k obsluze a všichni uživatelé nářadí pokyny podle tohoto návodu k obsluze.
UPOZORNĚNÍ!
Tento symbol označuje informace, které Vám usnadní manipulaci.
VAROVÁNÍ!
Tento symbol označuje důležité popisy, nebezpečné podínky, bezpečnostní rizika resp. bezpečnostní upozornění.
POZOR!
Tento symbol označuje upozornění, jehož nedodržení může přivodit poškození, špatnou funkci a nebo selhání přístroje.
ODBORNÍCI!
Nářadí je určeno pro odborníky, použití laikem může vést ke zranění nebo k poruše nářadí či poškození obrobku.
Elektrická energie může zapříčinit těžké úrazy! Noste vždy osobní ochranné vybavení!
1. Odpovědnost provozovatele
- Přístroj je v době svého vývoje a zhotovení zkonstruován podle aktuálně platných známých technických norem a je považován za provozně spolehlivý. Přesto však může vzniknout od přístroje nebezpečí, když je používán neodborně vyškoleným personálem a používán nesprávně nebo k jinému účelu. Každá osoba, která je oprávněna pracovat na nebo se zařízením, musí před zahájením práce přečíst návod a porozumět mu.
- Změny jakéhokoliv druhu či úpravy přístroje jsou zakázány.
- Všechny bezpečnostní, výstražné a provozní upozornění na přístroji musí být udržovány v dobrém a čitelném stavu. Poškozené štítky nebo nálepky musí být ihned vyměněny za nové.
- Uvedené hodnoty nastavení nebo rozsahy musí být bezpodmínečně dodrženy.
- Návod k obsluze mějte vždy v blízkosti přístroje.
- Provozujte prístroj jen v technicky dokonalém a provozně bezpečném stavu.
- Bezpečnostní zařízení mějte vždy volně dosažitelná a pravidelně je kontrolujte.
2.Zamýšlené použití
Spolehlivost je zaručena jen při odpovídajícím použití podle specifikací uvedených v návodu. Kromě upozornění k bezpečnosti práce v tomto návodu sledujte a dodržujte při použití přístroje obecně platná nařízení a předpisy bezpečnostní, protiúrazové a pro ochranu přírody. Použití a údržba musí být vždy prováděna v souladu s místními, státními nebo federálními předpisy.
- Návod k obsluze mějte vždy v blízkosti přístroje. - Aku rázový utahovák HAZET je příruční nářadí poháněné na baterii pro řemeslné použití. Slouží k povolování a utahování šroubových spojů a je vybaven omezením MD.
3 Utahovací moment - utahovací stupně:
- Stupeň 1 = 180 Nm
- Stupeň 2 = 400 Nm
-
Stupeň 3 = 1000 Nm
-
Provozujte přístroj jen v technicky dokonalém a provozně bezpečném stavu.
- Bezpečnostní zařízení mějte vždy volně dosažitelná a pravidelně je kontrolujte.
- Nesprávné použití Aku rázového utahováku nebo použití neodpovídající bezpečnostním pokynům může vést k vážným zraněním až k úmrtí.
- Jakékoliv jiné použití než zamýšlené použití a nebo jiné využití přístroje je zakázáno a je považováno za nesprávné.
- Jakékoliv nároky vůči výrobci a/nebo jeho oprávněné osobě za škody při nesprávném použití přístroje jsou vyloučeny.
- Za všechny škody způsobené nesprávným používáním zodpovídá samotný provozovatel.
UPOZORNĚNÍ!
Každé šroubení musí být utaženo / překontrolováno s vhodným utahovacím momentovým klíčem.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
3. Nebezpečí vycházející z prístroje
Před každým použitím Aku rázového utahováku HAZET prověřte, zda má plnou funkčnost. Nemůže-li být po výsledku této zkoušky zajištěna plná funkčnost nebo je zjištěno poškození, nesmí se rázový utahovák používat. Není-li zajištěna plná funkčnost a rázový utahovák je přesto použit, vzniká tím nebezpečí vážného poškození těla, zdraví a věcí.
Elektrická energie může zapříčinit těžké úrazy. Na ochranu před úderem elektrickým proudem, nebezpečím úrazu a požáru je nutné respektovat následující zásadní bezpečnostní opatření:
- Připojovací kabel a kryt nesmí být poškozeny. Nářadí/nabíječky, které spadly nebo jsou poškozené, musí být před opětovným uvedením do provozu překontrolovány kvalifikovaným personálem.
- Nepoužívejte nářadí, u kterého je vadný spínač Zap/Vyp. Nářadí, které již nelze zapnout resp. vypnout pomocí spínače Zap/Vyp, je nebezpečné a musí se opravit.
- Položené kabely se nesmí dotýkat horkých nebo ostrých dílů nebo být poškozeny jiným způsobem. Kabely je třeba položit tak, aby pro osoby nepředstavovaly nebezpečí klopýtnutí.
- Nabíječka a rázový utahovák nesmí přijít do styku s vodou nebo jinými kapalinami. Při tom mohou vzniknout nebezpečné výboje napětí.
-
Nepoužívaný akumulátor udržujte v dostatečné vzdálenosti od kovových předmětů jako jsou kancelářské svorky, mince, klíče, jehly, šrouby atd. Tyto předměty mohou vytvořit spojení mezi póly a tak zapříčinit zkrat, který může vést k jiskrovému výboji, ohni nebo požáru.
-
Nabíječku a/nebo rázový utahovák sami nerozebírejte/neotevírejte. Neodborné smontování může vést k ovlivnění funkčnosti, k požáru, k elektrickému úderu a/nebo k úrazům.
- Všechny servisní a opravářské práce smí provádět vždy jen kvalifikovaný personál. Aby byla zajištěna bezpečnost v dlouhodobém horizontu, je nutné používat jen originální náhradní díly.
- Ochranné prvky a/nebo díly tělesa nesmí být odstraněny.
- Nemanipulujte s nářadím, když chybí kryt nebo když všechny bezpečnostní prvky, které jsou k dispozici nejsou v pořádku.
- Prodlužovací kabely musí být pro nabíječku dostatečně dimenzované. Kabely, které nejsou dimenzované pro potřebnou intenzitu proudu, se mohou přehřát.
- Akumulátor se smí nabíjet pouze k tomu výslovně určenou nabíječkou. Nabíječka, ketrá je určena pro jiný typ akumulátoru, může u tohoto typu akumulátoru zapříčinit požár.
- Nářadí používejte pouze s k tomu určeným akumulátorem. Použití jiného akumulátoru může zapřičinit požár.
- Akumulátor a nabíječka se během nabíjení mírně zahřejí. To nepředstavuje žádné ovlivnění funkce. Při zacházení je nařízena příslušná opatrnost.
- Aku rázový utahovák používejte pouze na místech, která jsou určena a předepsána platnými ustanoveními pro pracovní oblasti a pro elektrická zařízení.
- Z bezpečnostních důvodů jsou změny na Aku rázovém utahováku HAZET zakázány. Provedení změn na přístroji vede k okamžitému vyloučení zodpovědnosti.
- Noste pracovní rukavice a ochranné brýle. Nářadí s elektrickým pohonem může vířit s velkou rychlostí špony, prach a jiný obrus, který může vést k těžkému poranění očí.
- Používejte ochranu slu-chu. Dlouhé zatížení pracov-ním hlukem ráhového utahováku může vést k trvalé ztrátě sluchu.
- Noste obličejvou masku nebo ochranu dýchacích cest. Nářadí odstraňující materiál vytváří prach a jiný oděr, který může vést k poškození plic a dýchacích cest. Některé materiály jako lepidla nebo asfalt obsahují chemikálie, jejichž výpary vdechované po delší dobu mohou způsobit vážná poškození.
- Noste těsně přiléhající ochranný pracovní oděv. Nářadí s otočnými díly nebo nářadí, které pohání jiné nářadí, jako např. vrtáky atd., se mohou zaplést do vlasů, oděvu, šperků nebo jiných
volnýchpředmětů, což může vést k vážným zraněním. Nenoste nikdy příliš široký a/nebo pásky nebo smyčkami atd. opatřený oděv, který se může zaplést do otáčejících se dílů nářadí. Odložte při práci veškeré šperky, hodinky, identifikační známky, náramky, řetízky atd. které se mohou zaplést do nářadí. Nesahejte nikdy na díly nářadí, které jsou v pohybu. Dlouhé vlasy svažte nebo zakryjte.
- Elektro nářadí nepatří do rukou dětem. Nářadí bez dozoru může v rukou nepovolanych osob přivodit zranění jim nebo třetím osobám.
- Používejte pouze bezvadné nástrčné hlavice vhodné pro rázový utahovák. Podřadné, nevhodné nebo poškozené nástrčné nářadí jako nástrčné hlavice atd. se mohou při dotyku uvolnit a vymrštit do pracovní oblasti, což může vést k vážným zraněním. Používejte pouze silové nástrčné hlavice, které jsou schváleny pro rychlost nářadí. Nepoužívejte žádné silové nástrčné hlavice, které během používání spadly, narazily, byly poškozeny nebo změněny.
- Pro rázový utahovák používejte pouze nástrčné hlavice vhodné pro strojní zacházení.
- Dbejte na reakční moment. Dbejte na vznik reakčních momentů a možné zlomení nářadí. V úzkých místech mohou reakční momen-ty vést k poranění. Proti neočekávaným reakčním momentům musí být učiněna protiopatření.
- Nepoužívejte nářadí v prostorách s nebezpečím exploze. Elektro nářadí jako rázový utahovák může zapříčinit jiskrový výboj nebo vést ke vznícení hořlavých materiálů. Nikdy nepoužívejte nářadí v blízkosti hořlavých látek jako jsou benzín, nafta nebo čisticí prostředky apod. Pracujte jen v čistých, dobře větraných prostorech, ve kterých se nenacházejí žádné hořlavé materiály.
- Nářadí nikdy nesměřujte na jiné osoby. Při provozu nářadí zabraňte přístupu dětí a jiných osob na pracoviště.
Elektrická energie může zapříčinit těžké úrazy! Noste vždy osobní ochranné vybavení!
- Používání každého nářadí okamžitě přerušte, když se cítíte špatně nebo podrážděně nebo když se vyskytnou bolesti.
- Vibrace, opakující se pohyby nebo nepohodlná poloha mohou být škodlivé pro ruce a paže.
- Elektricky poháněné nářadí může při používání vibrovat.
- Před výměnou příslušenství, nastavením a uložením vyjměte akumulátor z nářadí nebo spínač nastavte na polohu VYP příp. do zajištěné polohy. Takovými preventivními bezpečnostními opatřeními lze zabránit neúmyslnému spuštění.
- Používejte jen díly, upevňovací prvky a příslušenství doporučené výrobcem.
- Nářadí nikdy nenoste s prstem na spouštěcím tlačítku.
- Zabraňte neúmyslnému spuštění.
- Rukojeť udržujte vždy suchou, čistou, zbavenou oleje a mastnoty.
- Dbejte na čisté, dobře odvětrané a vždy dobře osvětlené pracoviště.
- Nikdy nepoužívejte nářadí pod vlivem alkoholu nebo drog.
- Opravy nechte provádět pouze autorizovaný kvalifikovaný personál.
- Plastové díly nečistěte rozpouštědly.
- Rozpouštědla jako benzín, čisticí benzín, tetrachlorid uhličitý a alkohol mohou plastové díly zdeformovat nebo zapříčinit jejich ulomení. S výše uvedenými rozpouštědly nesmí nářadí být v kontaktu.
- Při pracích na vyvýšených místech vždy dříve než začnete s prací dbejte na to, aby se nikdo nenacházel pod pracovní oblastí.
Důležité bezpečnostní pokyny pro rychlonabíječku:
Tento oddíl obsahuje důležité bezpečnostní a provozní pokyny pro rychlonabíječku:.
Před uvedením nabíječky do provozu si přečtěte všechny pokyny a označení na:
- nabíječce
- akumulátoru,
- Pracovní teplota pro Li-Ion baterie: 10 až +40° C pro vybíjení 0 až +40° C pro nabíjení
- Pracovní teplota pro nabíječku: 0 až +40° C
- Aby se zabránilo úderu elektrického proudu, nabíječku odpojte ze zásuvky před prováděním údržbářských nebo čisticích prací. Odstranění akumulátoru nesnižuje nebezpečí.
- Používání nabíječky v rozporu s předpisy může vést k vážným poraněním.
Aby se zabránilo těmto nebezpečím:
- Akumulátor nikdy nerozebírejte.
- Akumulátor nevhazujte do ohně, ani když je poškozený nebo úplně opotřebovaný. Nebezpečí výbuchu!
- Akumulátor nikdy nezkratujte.
- Nikdy nestrkejte předměty do větracích otvorů nabíječky, protože jinak existuje nebezpečí úderu el. proudu nebo poškození nabíječky.
- Akumulátor nikdy nenabíjejte venku.
- Akumulátor nikdy nevystavujte přímému slunečnímu záření.
- Nabíjejte pouze v dobře větraných prostorech s nízkou vlhkostí.
- Akumulátor nikdy nenabíjejte, když je teplota pod 0 °C (32 °F) nebo nad 40 °C (104 °F).
- Nikdy nespojujte dvě nabíječky.
- Nikdy nestrkejte předměty do uchycení akumulátoru.
- Nikdy při nabíjení nepoužívejte zesilující transformátor.
- Nikdy k nabíjení nepoužívejte motorový generátor nebo stejnosměrný proud.
- Akumulátor a nabíječku nikdy neskladujte na místech, na kterých teplota může dosáhnout 40 °C (104 °F).
- Nabíječku vždy používejte u standardního elektrického připojení 230 V. Používání nabíječky při vyšším napětí může vést k přehřátí a poškození nabíječky.
- Mezi několika nabíjecími postupy vždy dodržujte přestávku minimálně 15 minut, aby se zabránilo přehřátí nabíječky.
- Nabíječku vždy odpojte od zdroje el. proudu, když není používána.
Elektrická energie může zapříčinit těžké úrazy! Noste vždy osobní ochranné vybavení!
1. Technická data / Části přístroje: Aku rázový utahovák HAZET 9212-1000 / 9213-1000
| Aku rázový utahovák | HAZET 9212-1000 HAZET 9213-1000 | |
| Výkon akumulátoru | 18 V - 5,0 Ah 18 V - 5,0 Ah | |
| Počet otáček bez zatížení | 0 - 400 / 0 - 800 / 0 - 1800 0 - 400 / 0 - 800 / 0 - 1800 | |
| Funkce spínače | Pravý/levý chod Pravý/levý chod | |
| Utahovací moment - utahovací stupeň 1 | 180 Nm (0-400 ot./min) 180 Nm | (0-400 ot./min) |
| Utahovací moment - utahovací stupeň 2 | 400 Nm (0-800 ot./min) 400 Nm | (0-800 ot./min) |
| Utahovací moment - utahovací stupeň 3 | 1000 Nm (0-1800 ot./min) 1000 Nm | (0-1800 ot./min) |
| Pohonný čtyřhran | 12.5 1⁄2“ 20 3⁄4“ | |
| Hmotnost vč. akumulátoru | 3,7 kg 3,7 kg | |
| Rozměry vč. akumulátoru | 230 x 89,5 x 278 mm | 230 x 89,5 x 278 mm |
| Max. točivý moment | 1000 Nm | 1000 Nm |
| Dop. utahovací moment | 1000 Nm | 1000 Nm |
| Max. povolovací moment | 1400 Nm | 1400 Nm |
| Hladina akustického tlaku | 101 Lp A [dB(A)] | 101 Lp A [dB(A)] |
| Hladina akustického výkonu | 112 Lp W [dB(A)] | 112 Lp W [dB(A)] |
| Vibrační zrychlení | 17,8 m/s2 | 17,8 m/s2 |
| Velikost šroubu | M24 | M24 |
| Intenzita proudu bez zatížení | < 7,0 A | < 7,0 A |
| Nabíječka HAZET 9212-03 | |
| Vstupní napětí 100 - 240 V~ 50/60 Hz 1 | 10 W |
| Výstupní napětí 12 - 18 V - 4,0 A | |
| Bezpečnostní schválení CB, ETL, GS, ICES, PSE | |
| Typ akumulátoru Li-lon | |
| Doba nabíjení 80 min |
| Příslušenství - volitelně | |
| Č. HAZET | Označení |
| 9212-05 | Náhradní akumu-látor 5Ah |
| Rozsah dodávky |
| Aku rázový utahovák HAZET se dodává v plastovém kufru se sponou na pásek a ručním držadlem. |
| K rozsahu dodávky patří: |
| HAZET 9212-1000 nebo 9213-1000 Aku rázový utahovák |
| HAZET 9212-05 18V / 5,0A Ah Li-Ion akumulátor |
| HAZET 9212-03 rychlonabíječka |


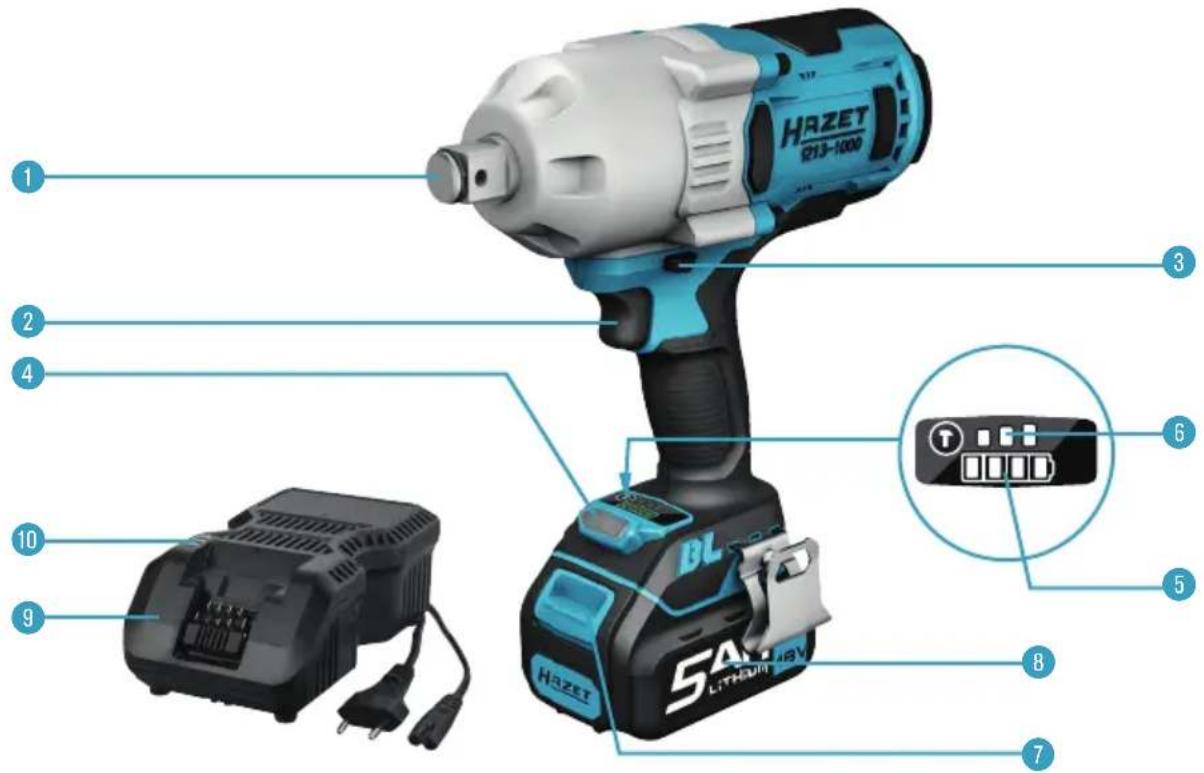

HAZET 213-1000 BL HAZET 5A LITHIUM HAZET 1 2 3 4 5 6 7 8| Pol. Označení Pol. Označení | ||
| 1 Čtyřhran 6 Zobrazení stupňů utahovacího | momentu | |
| 2 Ovládací knofl ík 7 Akumulátorový bezpečnostní | uzávěr | |
| 3 Přepínací knofl ík chod vlevo - vpravo | 8 Akumulátor | |
| 4 Pracovní světlo LED 9 Nabíječka | ||
| 5 Signalizace kapacity akumulátoru 10 Signalizace stavu nabití |
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Připevnění akumulátoru
- Akumulátor zastrčte, až s kliknutím zapadne.
- Když nezapadne, může akumulátor spadnout z nářadí, rozbít se a/nebo poranit Vás a okolo stojící osoby.
- Akumulátor má signalizaci stavu nabití. 4-stupňové LEDy (zelená) slouží k signalizaci zbývající kapacity.
- Stisknutý ovládací knoflík, objeví se na 5 sek. stav nabití akumulátoru a lze jej přečíst.
- Akumulátor má ochranu proti přehřátí a chrání Aku rázový utahovák HAZET a akumulátor před přehřátím. Když bude dosaženo max. teploty 70°C, akumulátor automaticky přepne a akumulátorová vrtačka HAZET nemůže být dále provozována.
| Signalizace kapacity nabití Stav | |||
| 1 LED | 1 0 - 25 % | ||
| 2 LED | 1, 2 | 26 - 50 % | |
| 3 LED | 1, 2, 3 | 51 - 75 % | |
| 4 LED | 1, 2, 3, 4 | 76 - 100 % | |
Uvolnění akumulátoru:
- Stiskněte bezpečnostní uzávěr a při tom akumulátor stáhněte z nářadí.
Před uvedením do provozu:
• Vyklid'te pracovní oblast.
- Neoprávněné osoby odvedte z pracovní oblasti.
- Na pracovišti zajiistěte dostatečné osvětlení a větrání.
- Zajistěte, aby akumulátor byl správně nasazený a byl zapadlý.
Nastavení směru otáčení:
- Směr otáčení se nastaví přepínacím tlačítkem.
Směr otáčení se u rázového utahováku nesmí měnit za chodu. K přepnutí směru otáčení se musí rázový utahovák zastavit a potom pro změnu směru otáčení stisknout přepínací tlačitko.
Elektrická energie může zapříčinit těžké úrazy! Noste vždy osobní ochranné vybavení!
Nastavení stupňů utahovacího momentu:
Aku rázový utahovák HAZET má kontrolu stupňů utahovacího momentu pro 3 stupně utahovacího momentu. Když se stiskne kontrolní tlačitko na rukojeti, lze nastavit požadovaný stupeň utahovacího momentu.
Omezení utahovacího momentu působí pouze ve směru utahování. Při povolení působí kompletní výkon Aku rázového utahováku HAZET, Ize jej ale nastavit přes kontrolní tlačítko na rukojeti.
Pozor:
Po utažení předem nastaveného utahovacího momentu musí být musí být utaženo / překontrolováno šroubení s vhodným utahovacím momentovým klíčem. Utahování šroubů pouze s Aku rázovým utahovákem HAZET není připustné.
- Když držíte stisknutý ovládací knoflík, nářadí běží.
- Když pustíte (již nedržíte) ovládací knoflík, nářadí se zastaví.
- Rychlost/počet otáček se plynule reguluje ovládacím tlačítkem. Pro nízkou rychlost / počet otáček se ovládací tlačítko drží málo stisknuté a pro vyšší rychlost / počet otáček se stiskne silněji.
Pracovní světlo LED:
Aku rázový utahovák HAZET má pracovní světlo LED. Toto pracovní světlo se automaticky zapíná při spuštění nářadí a zajišťuje optimální osvětlení pracovní oblasti, i při tmavých pracovních poměrech. Pracovní světlo se po 15 sek. automaticky vypne, když není stisknuté.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Poznámka:
Hlasitý provozní hluk!
Bezpodmínečně noste ochranu sluchu!
Utahování a povolování a šroubů:
- K utahování a povolování šroubu musí být podle velikosti šroubu zvolena a namontována vhodná nástrčná hlavice.
- Pozor: Při příliš dlouho trvajícím utahování šroubu, může být šroub příliš utažen a ulomit se!
- Utahování šroubů rázovým utahovákem vždy provádějte pod pravým úhlem ke šroubu.
- Při našikmo nasazeném rázovém utahováku se může poškodit hlava šroubu a síla se nebude přenášet na šroub.
Před začátkem nabíjení:
- Napětí zdroje el. proudu porovnejte s povoleným napětím na označovacím štítku nabíječky.
- Při nabíjení s vyšším než povoleným napětím existuje pro nabíječku nebezpečí požáru.
- Kabel zkontrolujte z hlediska poškození. Poškozené kabely musí být před použitím vyměněny za nové.
- Nabíječku spojte se zdrojem el. proudu. Všechny 3 nabíjecí LEDy se rozsvítí na 1 - 2 sekundy.
- Akumulátor horní stranou směrem dolů vsuňte připojovací stranou do nabíječky. Dbejte na to, aby akumulátor doléhal u nabíječky a aby zapadly kontakty.
- Když nabíječka rozezná přehřátí akumulátoru, blikají všechny 3 nabíjecí LEDy ve stejnou dobu. Odstraňte akumulátor a nechte nabíječku vychladnout na cca 15 - 30 minut, dříve než budete pokračovat v nabíjení.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Když je akumulátor chybně nasazen do nabíječky, mohou se přípoje nabíječky ohnout nebo poškodit.n.
- Během nabíjení je zobrazován stav nabití:
- Nabití na méně než 30%: Všechny 3 nabíjecí LEDy blikají.
- Nabití na méně než 60%: Jeden nabíjecí LED svítí, oba ostatní blikají.
- Nabití na 60%: 2 LEDy svítí a jeden bliká.
- Nabití na 100%: Všechny 3 nabíjecí LEDy svítí.
- Nabíjení může trvat asi 80 minut. Když svítí všechny 3 nabíjecí LEDy, je nabíjení ukončeno.
Při poruchách funkce nabíječku okamžitě odpojte od zdroje el. proudu. Akumulátor příp. znovu nasadťe
Odstraňování chyb / zamezení:
- Zástrčku nikdy nevytahujte za kabel ze zásuvky.
- Vždy vytáhněte za zástrčku, aby se zabránilo poškození kabelu.
- Nabíječku rukou pevně držte a akumulátor vyjměte z nabíječky.
- Akumulátor a nabíječka se během nabíjení mírně zahřejí. To nepředstavuje žádné ovlivnění funkce. Při zacházení je nařízena příslušná opatrnost.
- Po ukončení nabíjení až do začátku nového nabíjení dodržovat přestávku 15 minut.
- Když nabíječka rozezná přehřátí akumulátoru, blikají všechny 3 nabíjecí LEDy ve stejnou dobu. Odstraňte akumulátor a nechte nabíječku vychladnout na cca 15 - 30 minut, dříve než budete pokračovat v nabíjení.
- Když nabíječka zjistí poruchu, blikají všechny 2 nabíjecí LEDy ve stejnou dobu. Odstraňte akumulátor a nechte jej vychladnout na cca 15 - 30 minut. Pokud by oba nabíjecí LEDy potom dále blikaly, mohla by být závada u akumulátoru. Zašlete akumulátor okamžitě k analýze.
- Když nabíječka rozezná závadu, blikají všechny 3 nabíjecí LEDy ve stejnou dobu. Odstraňte akumulátor a nabíječku vyjměte z elektrické sítě. Po 2 minutách zástrčky opět zastrčte do zásuvky a vložte akumulátor. Pokud by stále ještě blikaly všechny 3 nabíjecí LEDy, zašlete nabíječku okamžitě k analýze.
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
Údržba a péče:
- Před prováděním veškerých prací na údržbě a opravách akumulátor odpoíte od nářadí.
- Nástrčné hlavice pravidelně kontrolujte. Opotřebované nebo poškozené nástrčné hlavice mohou z nářadí sklouznout nebo snížit efektivitu a tak poškodit motor.
Údržba motoru:
- Motorová jednotka - závity/vinutí/cívka jsou nejdůležitějšími díly elektro nářadí. O nářadí pečujte, abyste zajistili, že vinutí/cívka nejsou poškozeny nebo namočeny vodou nebo olejem.
Péče:
- Aku nářadí HAZET by mělo být v pravidelných intervalech čištěno čisticím prostředkem bez obsahu rozpouštědel a brusných přísad.
Kontrola ohledně prachu:
- Prach lze odstranit měkkým hadříkem nebo hadříkem navlhčeným mýdlovou vodou.
- Nepoužívejte žádné bělicí čisticí prostředky obsahující chlór, benzín nebo ředidlo, protože ty mohou poškodit plast.
- Plastové díly očistěte měkkou utěrkou namočenou do mýdlové vody a osušte.
Náhradní díly:
- Používejte jen originální náhradní díly výrobce.
- Nesprávné nebo vadné náhradní díly mohou způsobit poškození, špatnou funkci nebo úplné selhání přístroje.
- Při použití neschválených náhradních dílů zanikají veškeré nároky na záruku, servis, poškození a odpovědnost vůči výrobci a jeho zástupců, obchodníků a distributorů.
Uschování a skladování:
Přístroj je třeba skladovat a uschovávat
- Přístroj skladujte v suchém a bezprašném prostředí.
- Přístroj nevystavujte žádným kapalinám a / nebo agresívním látkám.
- Přístroj neskladujte venku.
- Přístroj udržujte mimo dosah dětí.
- Teplota skladování -10°C až +40°C.
• Relativní vlhkost vzduchu max. 60%.
Elektrická energie může zapříčinit těžké úrazy! Noste vždy osobní ochranné vybavení!
Likvidace:
- Staré akumulátory (Li-lon) a elektrické přístroje nepatří do domovního odpadu a je nutné je zlikvidovat přes vhodná sběrná místa.
- Elektro šrot, elektronické komponenty, mazací a jiné pomocné látky podléhají zacházení se speciálním odpadem a smí být zlikvidovány pouze schválenými odbornými provozy!
- Snížení znečištění životního prostředí a ochrana životního prostředí, stojí uprostřed našich aktivit!
Elektrická energie může zapříčinit těžké úrazy!
Noste vždy osobní ochranné vybavení!
