NÁVOD K OBSLUZE MT3520bc Concept

Volně stojící mikrovlnná trouba

Vol'ne stojaca mikrovlnná rúra

Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojení po celou dobu jeho použivání.

Před prvním použitím prostudujte pozorné celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s timto návodem.

OBSAH

Technické parametry

Dulezita upozorneni Renis viroblku

Popis výrošku Popis ovládacího panelu a jeho funkcí

Jednotlivé funkce spotřebiče

Pokyny k nádobí

Tipy na varenl

Cistění a údrzba Rušení signálu příjímazů

Kusem signalu prijmacu Instalace spotichia

Instalace spotrebice

Průvodce rešením problémů

Ochrana životního prostředí

TECHNICKÉ PARAMETRY
Napěti 230 V ~ 50 Hz
Příkon 1 280 W
Mikrovlný výkon 800 W
Frekvence mikrovln 2 450 MHz
Vnější rozměry (š x h x v) 451 x 344 x 258 mm
Vnitřní objem 20 l
Průměr talíře 270 mm
Hladina akustického výkonu < 63 dB(A)
Hmotnost 11,5 kg
Světelný tok vnitřního světelného LED zdroje < 60 lm

Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazeni bez předchozího upozorněni.

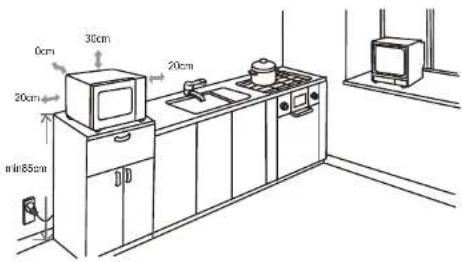

Dodržujte pokyny pro umístění spotřebiče. Zvláštní pozornost věnujte vzdálenosti od hořlavých materiálů, jako jsou záclony, závěsy, přikrývky, papír, oblečení apod.!

CZ

concept

concept

CZ

DÜLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

• Nepouživejte spotřebič jinak, než je popsáno v tomto návodu.
• Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou: Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích; Spotřebiče používané v zemědělství; Spotřebiče používané hosty v hotelích, motelech a jiných oblastech; Spotřebiče používané v podnicích zajištujících nocleh se snídaní.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byli seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
  • Děti si nesmí hrát se spotřebičem.
• Čištění a uživatelskou údržbu by neměli provádět děti, pokud jsou mladší než 8 let a nejsou pod dohledem.
• Udržujte zařízení a jeho kabel mimo dosah dětí mladších než 8 let.
• UPOZORNĚNÍ: Přístroj a jeho části mohou být horké během používání.
• Dávejte pozor aby se zabránilo dotyku topných těles.
• Děti mladší než 8 let musí být udržovány v bezpečné vzdálenosti a být nepřetržitě pod dohledem.
• Povrch korpusu kde je prístroj uložen může být horký.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
• Ověřte, zda připojované napětí odpovídá hodnotám na typovém štítku spotřebiče.

• Nenechávejte spotřebič bez dozoru během provozu.

• Spotřebič umístěte pouze na stabilní a tepelně odolný povrch stranou od jiných zdrojů tepla. Tento povrch musí mít dostatečnou nosnost, aby unesl spotřebič i s připravovaným obsahem.

• Nezakrývejte otvory spotřebiče, hrozí nebezpečí přehřátí.
• Neodstraňujte nožičky.
• Používejte pouze nádobí určené pro použití v mikrovlnné troubě(nekovové, bez kovového potisku a ozdob). Plastové nádoby nebo papírové obaly se mohou teplem deformovat nebo vznítit, během přípravy je proto sledujte.
• Ve vnitřním prostoru spotřebiče nic neskladujte.
• Nedotýkejte se horkého povrchu. Používejte držadla a tlačítka.
• Pokud manipulujete s horkými částmi, používejte kuchyňské rukavice (chňapky).
• Udržujte spotřebič v čistotě. Nedovolte, aby cizí tělesa pronikla do otvorů mřížek. Mohla by způsobit zkrat, poškodit spotřebič nebo způsobit požár.
• Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Zabraňte tomu, aby přívodní kabel volně visel přes hranu pracovní desky, kde by na něho mohly dosáhnout děti.
• Nepoužívejte spotřebič ve venkovním prostředí nebo na mokrém povrchu, hrozí nebezpečí úrazu elektrickým proudem.
• Nepoužívejte jiné příslušenství, než je doporučeno výrobcem.

CZ

concept

concept

CZ

• Nepoužívejte spotřebič s poškozeným přívodním kabelem či zástrčkou, nechte závadu neprodleně odstranit autorizovaným servisním střediskem.
• Netahejte a nepřenášejte spotřebič za přívodní kabel.
• Držte spotřebič stranou od zdrojů tepla, jako jsou radiátory, trouby a podobně. Chraňte jej před prímým slunečním zářením, vlhkostí.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
  • V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky elektrického napětí.
• Nedotýkejte se pohyblivých součástí během provozu spotřebiče.
• Spotřebič je vhodný pouze pro použití v domácnosti, není určen pro komerční použití.
• Spotřebič je určený pouze k vaření, ohřívání nebo rozmrazování jídla a potravin.
• Nepokoušejte se provozovat tuto troubu s otevřenými dvířky, protože to může mít za následek škodlivé vystavení mikrovlnné energii. Nesnažte se porušit nebo manipulovat s bezpečnostními zámky.
• Pokud není přístroj udržován v dobrém stavu nebo je znečištěn, mohlo by dojít k degradaci povrchu a ovlivnění životnosti přístroje nebo přímo vést k nebezpečným situacím.
• Zařízení nesmí být čištěno parním čističem
• Aby nedošlo k přehřátí, nesmí být spotřebič instalován ve skřínce za dekorativními dveřmi.
• Zařízení je určeno k volně stojícímu použití.
• Zadní stěna spotřebiče musí být umístěna směrem ke zdi.

Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

POPIS VÝROBKU

1. Bezpečnostní zámek
2. Okno dvířek trouby
3. Čep talíře
4. Pojezdový kotouč
5. Skleněný talíř
6. Ovládací panel
7. Kryt mikrovlnného záříče

1 2 3 4 5 6 7

Instalace otočného talíře

1. Nikdy neumistujte skleněný talíř vzhůru nohama.
2. Skleněnému talíři by nemělo nic bránit v otáčení.
3. Během vaření se musí vždy používat sestava otočného talíře a poiezdové obruče.
4. Všechna jídla a nádoby s potravinami musí být vždy umistěny na skleněném talíři.
5. Pokud praskne skleněný talíř nebo otáčecí obruč, kontaktujte nejbližší autorizované servisní středisko.

Ozubení talíře (spodní strana) Skleněný talíře — Čep pohonu talíře — Pojezdová obruč

CZ

concept

concept

CZ

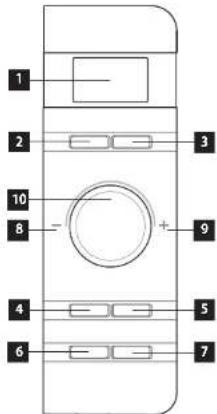

POPIS OVLÁDACÍHO PANELU A JEHO FUNKCÍ

1. Displej

2. Mikrovný ohřev s nastavením výkonu

3. Express

4. Rozmrazování / nastavení času

5. Automatický ohřev

6. Pauza / Zrušit

7. Instant / Start

8. Otočit doleva - Snížit / Krok v nabidce směrem dolů

9. Otočit doprava - Zvýšit / Krok v nabídce smérem nahoru

10. Volici kolečko

1 2 3 10 8 + 9 4 5 6 7

Před zahájením vaření

Když je spotřebič zapojen do napájeni, LED dioda 3x zabliká. Potě se rozbliká „”, čimž vás vyzve k zadání času.

Ovladač času / Hmotnosti

Otočenim knofliku můžete zvýsit nebo snížit dobu vařeni, čas na hodinách nebo hmotnost během provozu.

Pozastavit / Zrušit (Pause/Cancel)

• V počatečni nebo zadávaci fázi: jednim stisknutim zrušite zadávani programu a obnovíte nastaveni.

- Během vaření: stiskněte jednou pro zastavení provozu trouby. Dvojitým stiskem zrušite program vaření.

Automatické připomenutí dokončení ohřevu

Po skončeni vašeho přednastaveného programu vaření se na LED displeji zobraži „End“ a zazni tři pipnutí, která vás vyzvou k vyjmutí jídla. Pokud jednou nestisknete tlačítko „Pause/Cancel“ nebo neotevřete dvířka, bude v intervalu 3 minut znit pipnutí.

Okamžité vaření (Instant cooking)

• V pohotovostním stavu stiskněte tlačitko „Instant/Start“,

- Mikrovlnná trouba začne ohřivat na nejvyšší výkon

• Výchozí doba vaření systému je 1 minuta.

- Dobu vaření můžete prodloužit nebo zkrátit otočenim knofliku.

Nastavení hodin

- Tlačitko hodin (Defrost/Clock) vám umožnuje zadat aktualni čas, když na displeji LED po zapojeni spotřebice do sitě bliká „:“

- Jestliže aktualni čas na displeji nepotřebujete zobrazovat, tuto volbu přeskočte.

Příklad: nastavení 12:30
	Kroky	Zobrazono na displeji
1 Po zapnuti dvojtečka bliká 1:00
2 Stiskněte a podržte tlačitko Defrost/Clock po dobu 3 sekund		1:00
3 Oločením kolečka nastavte přesnou hodinu 12:00
4 Stiskněte znovu tlačitko Defrost/ Clock 12:00
5 Oločením kolečka nastavte přesné minuty 12:30
6 Stiskněte tlačitko Defrost/ Clock ještě jednou nebo počkejte 60 sekund a čisla se ustáli

JEDNOTLIVÉ FUNKCE SPOTŘEBIČE

Mikrovlnný ohřev

Tato funkce slouži k vaření a ohřívání jídla. Stiskněte tlačitko „Power“, na LED displeji se bude cyklicky zobrazovat 100P—80P—60P—40P—20P.

100 P	Vysoký výkon	100% mikrovlnný výkon. Použitelné pro rychlé a důkladné vaření
80 P	Středně vysoký výkon	80% mikrovlnný výkon. Použitelné pro středně rychlé vaření
60 P	Střední výkon	60% mikrovlnný výkon. Použitelné pro vaření potravin v páře
40 P	Středně nízký výkon	40% mikrovlnný výkon. Použitelné pro rozmrazování potravin
20 P	Nízký výkon	20% mikrovlnný výkon. Použitelné pro udržení tepla

UPOZORNĚNÍ!

a. Maximální čas, který lze nastavit, je 60 minut.

b. Nikdy troubu nespouštějte prázdnou.

c. Při maximálnim mikrovlnném výkonu trouba po určitě době vaření automaticky sníži výkon, aby se prodloužila životnost dílů.

d. Pokud jidlo během provozu otočite, stiskněte poté jednou tlačitko „Instant/Start“ a přednastavený proces vaření bude opět pokračovat.

e. Pokud zamýšlěte vyjmout jidlo před přednastaveným časem, musíte jednou stisknout tlačitko „Pause/Cancel“ pro vymazání přednastavené procedury, abyste předesli nechtěné operaci pri přístim spuštění.

Příklad: Vařit při P80 po dobu 10 minut.
	Kroky	Zobrazeno na displeji
1	Po zapnuti dvojtečka bliká	1:00
2	Vyberte požadovaný mikrovlnný vykon postupným stisknutím tlačitka Power	80P
3	Otočenim kolečka nastavte dobu vaření	10:00
4	Stiskněte tlačitko Instant/Start pro spuštění a na LED displeji začne odpočet času

8

g

CZ

concept

concept

CZ

Express

• Stiskněte tlačitko Express, na LED displeji se bude cyklicky zobrazovat 0:30, 1:00, 1:30, ...
• Tato funkce vám umožní pohodlně ohřát šálek vody nebo nápoje bez kroků nastavení času. Zvolte správný čas v závislosti na kapacitě nápoje.

Příklad: Express ohřev po dobu 1 minuty.
	Kroky	Zobrazena na displeji
1	Po zapnutí dvojtečka bliká 1:00
2	Postupným stisknutím tlačitka Express vyberte požadovanou nabídku	1:00
3	Zahajte vaření stisknutím tlačitka Instant/Start

Rozmrazování (Defrost)

Tato funkce se použivá k rozmrazování potravin. Stiskněte tlačitko „Defrost/Clock“ a na LED displeji se bude cyklicky zobrazovat d.1-d.2-d.3

d.1	Pro rozmrazování masa o hmotnosti od 0,1 do 2,0 kg.
d.2	Pro rozmrazování drúbeže o hmotnosti od 0,2 do 3,0 kg.
d.3	Pro rozmrazování mořských plodů o hmotnosti od 0,1 do 0,9 kg.

UPOZORNĚNÍ!

a. Pro dosaženi rovnoměrného účinku je nutně jidlo během provozu obracet/promichávat.
b. Rozmrazování obvykle vyžaduje delší dobu než vaření jidla.
c. Pokud lze jidlo nakrajet nožem, lze proces rozmrazování povazovat za dokončený.
d. Mikrovlnné záření pronikne asi 4 cm do většiny potravin
e. Rozmrazené potraviny je treba spotřebovat co nejdrive, nedoporučujeme je vracet do lednice a znovu zmrazovat.

Příklad: Rozmrazování 0,4 kg drůbeže.
	Kroky	Zobrazeno na dispiejli
1 Po zapnutí dvojtečka bliká		1:00
2	Jedním stisknutím tlačitka Defrost/Clock nastavte druh jidla.	d.2
3	Otočte knoflikem pro nastavení hmotnosti rozmrazování	0.4
4 Zahajte ohřev stisknutím tlačitka Instant/Start
5 Behem rozmrazování zazní dvakrat pípnuti, které vás vyzve k obrácení jidla.Otevíete dviřka a otočte jidlo. Potom zavřete dviřka. Chcete-li pokračovat v rozmrazování, stiskněte znovu tlačitko Instant/Start

Automatické vaření

Trouba má výchozí nabídku vaření pro snadné ovládání. Když na LED displeji bliká dvojtečka, otočte knoflíkem na LED displeji se bude cyklicky zobrazovat A.1, A.2 ..... A.8

Vyberte si vhodné menu podle typu a hmotnosti jídla a přesně dodržujte pokyny v níže uvedené tabulce, jinak bude efekt vaření značně ovlivněn.

Na displeji	Druh jídla	Metoda ohřevu
A.1	Popcorn	Vhodné pro nasypání pytíku kukulice o hmotnosti 0,1 kg, která je běžné dostupná na trhu
A.2	Opětovný ohřev	Ohřejte jídlo o hmotnosti 0,2-1,0 kg.
A.3	Ohřev nápojů	1-3 šálky tekutiny. Počáteční teplota kapaliny je asi 5-10 °C. Použijte velký hmek a nezakrývejte
A.4	Pizza	Ohřeje 1-2 kusy vychlazené pizzy.
A.5	Brambory	Vaření bramborových kousků nakrájených na 5 mm sířku, výšku a délku. Celková hmotnost je od 0,45 do 0,65 kg. Proužky umístěte na velkou misku a misku přikryjte tenkou folií, abyste zabránili ztrátě vody.
A.6	Zelenina	Celkem existuje pět možností (0,1, 0,2----0,5 kg)
A.7	Maso	Celkem je zde šest možnosti (0,1, 0,2----0,5 kg)
A.8	Ryby	Celkem je zde šest možností (0,1, 0,2----0,5 kg)

UPOZORNĚNÍ!

a. Teplota jídla před vařením by měla být 20-25 °C. Vyšší nebo nižší teplota jídla před vařením by vyžadovala prodloužení nebo zkrácení doby vaření.
b. Teplota, váha a tvar jidla do značně miry ovlivní efekt vaření. Pokud byla zjištěna jakákoli odchylka od faktoru uvedeného ve výše uvedené nabídce, můžete upravit dobu vaření pro dosažení nejlepších výsledků.

Příklad: V páre 500 g ryby.
	Kroky	Zobrazeno na displeji
1 Po zapnutí dvojtečka bliká		1:00
2	Stiskněte tlačitko Auto Cooking pro nastavení menu vaření	A.8
3	Otočte knoflíkem pro nastavení hmotnosti	0.5
4 Spustte ohřev stisknutím tlačitka Instant/Start a LED začne odpočítávat nastavený čas.

CZ

concept

concept

CZ

Automatické spuštění (Funkce zpoždění)

- Pokud nechcete, aby se vámi zvolený program spustil okamžité, můžete si přednastavit režim ohřevu a dobu ohřevu a přednastavená nabídka se automaticky spustí ve vámi nastavený čas.

- Nastavení se bude skládat ze 2 kroků:

• Nastavení aktuálního času;
• Nastavení režimu valení a doby ohřevu.

Příklad: Nyní je 12:30. Čtěli byste mikrovinnou troubu automaticky spustit s mikrovlnným výkonem 100P po dobu 9 minut a 30 sekund ve 14:20
	Kroky Zobrazeno	na displeji
1 Po zapnutí dvojtečka blíká 1:00
1.1	Stiskněte a podržte tlačitko Defrost/Clock po dobu 3 sekund	1:00
1.2	Nastavte hodiny otočením knofliku na 12:00 12:00
1.3	Dalším stisknutím tlačitka Defrost/Clock (Rozmrazování/Hodiny) potvrďte hodiny	12:00
1.4	Nastavte minuty otočením knofliku na 12:30	12:30
1.5	Stiskněte jednou tlačitko Defrost/Clock (Rozmrazování/Hodiny) pro potvržení (nebo dojde k automatickému uložení po uplynuti 10 sekund)	12:30
2 Volba nabídky vaření a doby trvání ohřevu
2.1	Zvolte výkon vaření stisknutím tlačitka Power	100P
2.2	Otočením knofliku nastavte dobu vaření na 9:30	9:30
2.3	Stisknutím a podržením tlačitka Defrost/Clock po dobu 3 sekund se vrátíte k aktuálním hodinám.
3	Nastavte předpokládaný čas zahájení ohřevu. Opakujte kroky 1.2, 1.3, 1.4
4	Stisknutím tlačitka Defrost/Clock (Rozmrazování/Hodiny) potvrďte volbu zpoždění. Nyní byl program aktivován. A program bude spuštěn ve 14:20.
5	Přednastavený čas spuštění můžete zkontrolovat stisknutím tlačitka Defrost/Clock.

Více sekvenční vaření

- Pro dosažení nejlepších výsledků vaření vyžaduji některé recepty jiný režim vaření a čas. Svou personalizovanou nabídku si můžete naprogramovat následovně:

Příklad: Chcete vařit jídlo v mikrovinné troubě při 100P po dobu 3 minut a poté při 20P po dobu 9 minut.Toto je nastavení 2 sekvenci.
	Kroky	Zobrazeno na displeji
1	100P mikrovlnný ohřev po dobu 3 minut
1.1	Stisknutím tlačítka Power vyberte úroveň výkonu.	100P
1.2	Otočte knoflikem pro nastavení doby vaření.	3:00
2	20P po dobu 9 minut
2.1	Stisknutím tlačítka Power vyberte požadovanou nabídku	20P
2.2	Otočte knoflikem pro nastavení doby vaření.	9:00
3. Zahajte vaření stisknutím tlačítka Instant/Start

UPOZORNĚNÍ!

a. Po dokončení vaření na 100 P mikrovlnná trouba automaticky zahaji dalsí proces.
b. Opakováním korkú můžete maximalně nastavit 4 časové sekvence

Funkce dětské pojistky

• Tuto funkci použijte k uzamčení ovládacího panelu při čištění nebo k tomu, aby děti nemohly troubu používat bez dozoru. Všechna tlačitka jsou v tomto režimu nefunkčni.
• Nastavení zámku: Podržte tlačítko Pause/Cancel asi 3 sekundy.
• Zrušení zámku: Podržte tlačitko Pause/Cancel asi 3 sekundy.

UPOZORNĚNÍ!

Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít vně i uvnitř vlhkým hadříkem.
Všechny odnimatelné části umyjte v teplé vodě s prídavkem saponátu.

POZOR!

Otevírejte dvířka trouby opatrné. Pri otevření dvířek v průběhu pripravy nebo po ukončení pripravy pokrmů se uvolňuje velké množství páry a ze spodní hrany dvířek může odkapávat zkondenzovaná horká voda. Hrozi nebezpeći opaření.

CZ

concept

concept

CZ

POKYNY K NÁDOBÍ

D'úrazně se doporučuje používat nádoby, které jsou vhodné a bezpečné pro vaření v mikrovlnné troubě. Obecně lze rící, že pro mikrovlnné vaření jsou vhodné nádoby, které jsou vyrobeny z žáruvzdorné keramiky, skla nebo plastu. Nikdy nepoužívejte kovové nádoby pro mikrovlnné vaření a kombinované vaření, protože by mohlo dojít k jiskření. Příklady jsou uvedeny v tabulce níže.

Materiál nádoby Pro mikrovlnnou troubu		Poznámky
Žáruvzdorná keramika	Ano Nikdy nepoužívejte keramiku zdobenou kovovým okrajem nebo glazurou
Tepelné odolný plast	Ano	Nelze použit pro dlouhodobě vaření v mikrovlnné troubě
Tepelné odolné sklo Ano
Plastová fólie	Ano	Neměla by se používat při pečení masa nebo kotlet, protože přílišná teplota může fóli poškodít
Grilovací rošt Ano
Kovová nádoba	Ne	Neměla by se používat v mikrovlnné troubě. Mikrovlnné záření nemůze proniknout kovem.
Lakované	Ne	Špatná tepelná odolnost. Nelze použit pro vaření při vysoké teplotě
Bambusové dřevo a papír	Ne	Špatná tepelná odolnost. Nelze použit pro vaření při vysoké teplotě

TIPY NA VARENI

Následujici faktory mohou ovlivnit výsledek vafení:

Uspořádání jídla

- Silnější stranu jídla položte směrem ven z misky, tenčí část směrem ke středu a rovnoměrně rozprostřete.

- Pokud je to možné, zajistěte, at se nepřekrývaji.

Délka doby vaření

- Začněte varit s nastavenim krátké doby, vyhodnotte ji po jejím uplynuti a prodlužte ji podle skutečné potřeby. Převaření může způsobit kouř a popáleniny.

Rovnoměrné vaření jídla

- Jidlo jako je kuře, hamburger nebo steak, by mělo být během vaření jednou otočeno.

- V závislosti na typu jídla, pokud je to možně, během vaření jednou nebo dvakrát promichejte zvenku do středu pokímu

Ponechte odstát

- Po uplynuti doby vaření nechte jídlo v troubě dostatečně dlouhou dobu, aby mohl dokončit svúj cyklus vaření a pozvolným způsobem vychladnout.

Jakmile je pokrm hotov

Barva a tvrdost jidla pomáhají určit, zda je vše správně dokončeno, což znamená:

- Pára vycházi ze všech částí jidla, nejen z okraje

- Klouby drůbeže lze snadno pohybovat

• Vepřové nebo drůbeži maso nejevi žadné známky krve

- Ryba je neprühledná a lze ji snadno nakrájet vidličkou

Zapékací mísa

Při použití nádoby na zapěkání nebo samoohřevně nádoby pod ni vždy umístěte tepelně odolný izolátor, jako je porcelánový talíř, aby nedošlo k poškození otočného talíře a otočného pristence.

- Při vaření jídla s vysokým obsahem tuku nedovolte, aby se plastový obal dostal do kontaktu s potravinami, protože by se mohl roztavit

Některé plastové nádobí vhodné do mikrovlnné trouby nemusi být vhodné pro vaření jídel s vysokým obsahem tuku a cukru. Rovněž nesmí být překročena doba předehřívání uvedená v návodu k použití nádobí

ČIŠTĚNÍ A ÚDRŽBA

Čistěte spotřebič po každém použití, abyste zabránili hromadění mastnoty, napečených zbytků potravin a vzniku nepřijemného pachu.

Před čištěním a po použití spotřebič vypněte, vypojte ze zásuvky elektrického napětí a nechte spotřebič vychladnout.

Neponořujte prívodní kabel, zástrčku nebo spotřebič do vody ani do jiné kapaliny.

Výměnné příslušenství omyjte v teplé saponátové vodě a opláchněte v čistě vodě.

Těsnění dvířek, vnitřní a vnější povrch spotřebiče čistěte vlhkým hadříkem. Můžete použít tekutý saponát. Nepouživejte k čistění houbičku, drátěnku, abrazivní prostředky nebo rozpouštědla (benzin, řredidla apod.). Mohli byste poškodit ochrannou povrchovou vrstvu.

Pachy z vnitřiního prostoru odstraníte tak, že do hluboké misky vhodné pro mikrovlnný ohřev nalijete vodu, přidáte stávu a kůru z jednoho citrónu a necháte 5 minut v zapnuté troubě. Po uplynuti této doby vnitřek trouby vysušte jemným hadřikem.

Pokud je třeba vyměnit vnitřini žárovku, kontaktujte prodejce.

Neudržovani spotrebiče v čistoté by mohlo věst k poskození povrchu, které by tak mohlo nepřiznivě ovlivnit

životnost spotřebiče a mit za následek vznik nebezpečné situace.

INSTALACE

1. Pro instalaci spotřebíce vyberte rovnou plochu, která poskytuje dostatek volného prostoru pro větraci otvory
2. Minimální výska pro instalaci spotřebíce je 85 cm.

- Zadni strana spotřebíce musi být umistěna proti zdi. Nechte minimální vzdálenost 30 cm nad horním

povrchem trouby, mezi troubou a sousednimi stěnami je vyžadována minimální vzdálenost 20 cm.

- Neodstraňujte nožičky ze spodní části trouby.

- Zablokování ventilačních otvorů může vést k poškození trouby.

1. Zapojte troubu do standardni domáci zásuvky. Ujistěte se, že napěti a frekvence jsou stejné jako napěti a frekvence na typovém štítku.

14

CZ

concept

concept

CZ

Varování:

Neinstalujte troubu na varnou desku nebo jiné zařízení produkující teplo. Při instalaci v blízkosti zdroje tepla nebo nad nim by se trouba mohla poškodit a záruka by byla neplatná.

Volné pristupné stény spotřebiče se mohou během běžného provozu zahrívat.

0cm 30cm 20cm min85cm 20cm

Tento spotřebič musí byt uzemněn. Je vybaven přívodním kabelem s uzemňovacim vodicem a uzemňovací zástrčkou. Musí byt zapojen do zásuvky, která je správné instalována a zapojena. V prípadě elektrického zkratu toto uzemnění snižuje riziko urazu elektrickým proudem. Daporučuje se spotřebič zapojit na samostatný elektrický okruh. Použití vysokého napětí je nebezpečné a poskození nesprávné zapojené trouble můzezpůsobit požár nebo jinou nehodu.

POZOR!

Nesprávné použiti ochranného vodiče může způsobit poranění elektrickým proudem.

Pozn.: Pokud máte nějaké dotazy ohledně uzemněni nebo elektrického zapojení, kontaktujte kvalifikovaného elektrikáře nebo servisního technika. Ani výrobce ani distributor neodpovídají za škody na zdravi nebo na spotřebiči způsobeně nesprávným elektrickým zapojením. Vodiče v přívodním kabelu jsou zbarveny podle následujícího kódu;

Zelenožlutý – ochranný/zemnicí vodič

Modrý - střední vodič

Hnědý/černý – fázový vodič

Pokud je nutné použit prodlužovaci kabel, použijte pouze 3-žilový prodlužovaci kabel

Mikrovlnná trouba je vybavena krátkým napájecím kabelem, z důvodu snižení rizika zamotáni nebo zakopnutí o delší kabel.

V případé použití dlouhé sady kabelů nebo prodlužovaciho kabelu je nutné dodržet následující:

• Jmenovité hodnoty elektrických kabelů by měly být alespoň tak velké jako elektrické jmenovité hodnoty spotřebíče.
• Prodlužovaci kabel musi být 3-žilovy se zemnicim vodičem.
  • Dlouhý prívodní kabel by neměl viset přes pracovní desku nebo stůl, kde by za něj děti mohly tahat nebo neúmyslné zakopnout.

RUŠENÍ SIGNÁLU PŘIJÍMAČŮ

Funkce spotřebiče může způsoblt rušení signálu vašeho radiopříjímače, TV příjímače nebo podobných spotřebičů.

Toto působení lze redukovat nebo eliminovat pomocí následujících opatření:

1. Přeorientujte přijimací anténu rádia nebo TV.
2. Přemistěte spotřebič s ohledem na přijlmač.
3. Umistěte spotřebič dál od přijimače.
4. Zapojte spotřebič do jiné zásuvky, aby byly ostatní spotřebiče na jiných elektrických okruzích.

ŘEŠENÍ POTÍŽÍ

Problém Příčina	Rešení
Spotřebić nepracuje	Špatně nebo málo zasunutá zástrčka do zásuvky	Zkontrolujte připojení zástrčky
	Zásuvka není napájena	Zkontrolujte přitomnost napětí, např. jiným spotřebićem
	Špatně zavřená dvírka	Překontrolujte dvírka spotřebiće. Prípadnou nečistotu nebo cizi předměty odstraňte
	Znečištěná kolečka pojezdového kola	Očistete vlhkým hadrikem kolecka pojezdového kola
Otáčení tallíře je hlučné
Troubu nelze spustit	Přívodní šňůra není správně zapojená do elektrické sítě	Vypojte kabel z elektrické zásuvky a po 10 sekundách ho opět připojte
	Vypalená el. pojistka nebo vypnutý jistič	Vyměňte pojistku nebo zapněte jistič. Obraňte se na autorizovaný servis
Trouba neohřívá Dvílka	nejlsou dostatečné zavřena	Zavřete znovu dvírka a zkontrolujte jejich dovření

Obvyklé jevy
Mikrovinná trouba ovlivnuje TV přijem	Radiový a TV přijem může být ovlivněn činností mikrovlnné trouby. Je to podobné rušení, které vzniká napriklad při provozu mixěrů, vysavačů a vysoušečů vlasů. Jedná se o normalní jev.
Pohasnuti světla v troubě	Při nízkém výkonu mikrovinného ohřevu může světlo uvnití slabě pohasnout. Je to normalní jev
Akumulace páry na dvířkách, horký vzduch z ventilačních otvorů	Během ohřevu se může z jídla uvolňovat velké množství páry. Většina pára je odvětrána průduchy, ale nějaké množství se vysráží na chladnějších místech jako jsou dvířka trouby
Trouba byla náhočně spuštěna bez jídla uvnitř	Je zakázáno spouštět troubu bez jídla uvnitř. Je to velmi nebezpečné, může dojit k prihřáti trouby

16

CZ

concept

concept

CZ

ÚDRŽBA A SERVIS

Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést odborný servis.

Než zavoláte servis, zkontrolujte prosím následující:

1. Vložte jeden šálek vody (příblížně 150 ml) do skleněné odměrky do trouby a pevně zavřete dvířka. Osvětlení trouby by mělo zhasnout, pokud jsou dvířka správně zavřená. Nechámé troubu pracovat 1 min.

2. Svítí žárovka trouby?

3. Funguje chladici ventilátor? (Položte ruku na zadní ventilační otvory.)

4. Otáčí se otočný talíř? (Točna se může otáčet ve směru nebo proti směru hodinových ručiček. To je zcela normální.)

5. Je voda uvnitř trouby horká?

Pokud je „NE“ odpovědí na kteroukoli z výše uvedených otázek, zkontrolujte prosím vaší zásuvku a elektrické pojistky ve vašem elektroměru nebo rozvodné skífini.

Pokud zásuvka i pojistka funguji správné, KONTAKTUJTE NEJBLIŽŠÍ SCHVÁLENÉ SERVISNÍ STŘEDISKO.

SERVISNÍ OCHRANNÁ OPATŘENÍ

Pozor: MIKROVLNNÉ ZAŘÍZENÍ

1. Vysokonapěťový kondenzátor zůstává po odpojení nability; zkratujte zápornou svorku vysokonapěťového kondenzátoru k šasi trouby (použijte šroubovák), aby se před dotykem vybila.
2. Během servisu níže uvedené dily mohou být odstraněny a umožnit přístup k potenciálu nad 250 V vůči zemi. • Magnetron
   • Vysokonapětový transformátor
   • Vysokonapětový kondenzátor
   • Vysokonapětová dioda
   • Vysokonapětová pojistka
3. Následující podmínky mohou způsobit nepřiměřené vystavení mikrovlnám během servisu.
   • Nesprávná montáz magnetronu
4. Nesprávné sladění dveřního zámku, dveřního závěsu a dveří
   • Nesprávná montáz držáku spínače
5. Došlo k poskození dveři, těsnění dveři nebo krytu.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklací.

Recyklace spotřebiče na konci jeho životnosti

Tento spotřebič je označen v souladu s Evropskou směrnící 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WHEE). Symbol na výrobku nebo jeho balení údáva, že tento výrobek nepatří do domácno odpadu. Je nutné odvést ho do sběmého místa pro recykliaci elektrického a elektronického zařízení. Jazitěšním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledníkím pro životní prostředí a lidské zdravi, které by jinak byly způsobeny nevhodnou likvidaci tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakladání s odpady. Podrobnější informace o recykliaci tohoto výrobku žistite u príslusného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

18

SK

concept

concept

SK

POĐAKOVANIE

Rušenie signálu prijímačov

Instalácia spotrebiča

Výrobca si vyhradzuje právo na pripadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení bez predošlého upozornenia.

1. Bezpečnostný zámok 2. Okno dvierok růy 3. Čap taniera 4. Pohyblivý kotůc 5. Skleneny tanier 6. Ovládací panel 7. Kryt mikrovného žlariča

Pred začatím varenia

Ovládač času / Hmotnosti

d.1 Na rozmrazovanie mäsa hmotnosti od 0,1 do 2,0 kg.

d.2 Na rozmrazovanie hydiny hmotnosti od 0,2 do 3,0 kg.

d.3 Na rozmrazovanie morských plodov hmotnosti od 0,1 do 0,9 kg.

UPOZORNENIE!

Pre jednoduché ovládanie má růra základnú ponuku varenia. Ked'na LED displeji bliká dvojbodka, otočte gombikom, na LED displeji sa bude cyklicky zobrazovať A.1, A.2 ..... A.8

Na displeji	Druh jedla	Metóda ohrevu
A.1	Popcorn	Vhodné pre nasypanie vrecka kukurice hmotností 0,1 kg, ktoré je bežne dostupná na trhu
A.2	Opátovný ohrev	Ohrejte jedlo hmotností 0,2-1,0 kg.
A.3	Ohrev nápojov	1-3 šálky tekutiny. Počiatočná teplota kvapaliny je asi 5-10 °C. Použite velký hmček a nezakrývajte
A.4	Pizza	Ohreje 1-2 kusy vychladenej plze.
A.5	Zemiaky	Varenie zemiakov pokrájaných na 5 mm širku, výšku a dlžku. Celková hmotnost je od 0,45 do 0,65 kg. Průžky umiestnite na veľků misku a misku prikryte tenkou fóliou, aby ste zabránili strate vody.
A.6	Zelenina	Celkove existuje 5 možností (0,1, 0,2----0,5 kg)
A.7	Mäso	Celkove je tu 6 možností (0,1, 0,2----0,5 kg)
A.8	Ryby	Celkove je tu 6 možností (0,1, 0,2----0,5 kg)

UPOZORNENIE!

Priklad: Teraz je 12:30. Mikrovlnnů růru chcete spustit automaticky s mikrovinným výkonom 100P na 9 minút a 30 sekúnd o 14:20
	Kroky Zobrazené	na displeji
1 P	zapnutí bliká dvojbrodká 1:00
1.1	Na 3 sekundy stlačte a podržte tlačidlo Defrost/Clock	1:00
1.2	Nastavte hodiny otočením gombika na 12:00 12:00
1.3	Dalším stlačením tlačidla Defrost/Clock (Rozmrazovanie/Hodiny) potvrďte hodiny	12:00
1.4	Nastavte minúty otočením gombika na 12:30 12:30
1.5	Jedenkrát stlačte tlačidlo Defrost/Clock (Rozmrazovanie/Hodiny) pre potvrđenie (alebo po uplynutí 10 sekúnd dójde k automatickému uloženiu)	12:30
2 Volba ponuky varenia a doby trvania ohrevu
2.1	Stlačením tlačidla Power zvolte výkon varenia	100P
2.2	Otočením gombika nastavte dobu varenia o 9:30	9:30
2.3	Stlačením a podržaním tlačidla Defrost/Clock na 3 sekundy sa vrátite k aktuálnym hodinám.
3 Nastavte predpokladaný čas spustenia ohrevu. Zopakujte kroky 1.2, 1.3, 1.4
4 St	ačením tlačidla Defrost/Clock (Rozmrazovanie/Hodiny) potvrďte volbou oneskorenia. Teraz sa program aktivoval. Program bude spustený o 14:20.
5 Na	stavený čas spustenia môžete skontrolovať stlačením tlačidla Defrost/Clock.

Priklad: Chcete varit jedlo v mikrovnnej rúre 100P po dobu 3 minút a potom pri 20P po dobu 9 minút.Toto je nastavenie 2 sekvencií.
	Kroky	Zobrazeno na displeji
1	100P mikrovlný ohřev po dobu 3 minut
1.1	Stisknutím tlačítka Power vyberte úroveň výkonu.	100P
1.2	Otočte knoflikem pro nastavení doby vaření.	3:00
2	20P po dobu 9 minut
2.1	Stisknutím tlačítka Power vyberte požadovanou nabídku	20P
2.2	Otočte knoflikem pro nastavení doby vaření.	9:00
3. Zahajte vaření stisknutím tlačítka Instant/Start

UPOZORNENIE!

a. Po dokončeni varenia na 100 P mikrovlnná růra automaticky začne další proces.
b. Opakovanim krokov možete maximalne nastavit 4 časové sekvencie.

Čistite spotrebić po každom použiti, aby ste zabránili hromadeniu mastnoty, napečených zvyškov potravin a vzniku neprijemného pachu. Pred čistenim a po použiti spotrebic vypnite, vypojte zo zásuvky elektrického napätia a nechajte ho vychladnút.

nad ním by sa rúra mohla poškodit' a záruka by bola neplatná.

Recyklácia spotrebiča na konci jeho životnosti:

cz Seznam servisních míst

Název Ulice PSC Město Telefon E-mail

Jindřich Valenta Vysokomytská 565 01 Chocen [phone] [e-mail] CONCEPT 1800

Slovenská republika
