NÁVOD K OBSLUZE R3V-421 Elektrobock

DVOU - OKRUHOVÝ REGULÁTOR TRÍ/ ČTYŘCESTNÝCH VENTILŮ

R3V-421

Je určen k plynulé regulaci pohonů směšovacích ventilů pro jeden nebo dva topné okruhy. Regulace probíhá na základě teploty v místnosti, venkovní teploty, teploty za ventilem nebo teploty zpátečky.

Podle zvoleného druhu (módu) regulace je možné nastavením konstant, přizpůsobit regulaci danému systému.

Uplatnění nalezne například v následujících systémech:

• jedno a dvou okruhové systémy (radiátory, podlahové topeni)
• pro vybijení akumulační nádoby
• pro kotle na tuhá paliva (regulace s ohledem na teplotu zpátečky)
• kde, zdroj tepla neumožňuje regulaci podle venkovní teploty (ekvitermní regulace).

Regulátor umožnuje podle připojených čidel (max. 8) ovládat tří/ čtyřcestné ventily, čerpadla, spínat kotel a regulovat teplotu podle zvolené funkce:

Regulace č.1 = Regulace podle teploty v místnosti s teplotním čidlem (PI regulace)

Regulace č.2 = Regulace podle teploty za ventilem s ohledem na prostorový termostat

Regulace č.3 = Ekvitermní regulace s dorovnáním podle teploty v místnosti s teplotním čidlem

Regulace č.4 = Ekvitermni regulace podle venkovni teploty s ohledem na prostorový termostat

Regulace č.5 = Regulace podle teploty zpátečky

Regulace č.6 = Regulace podle teploty zpátečky s ohledem na prostorový termostat

Regulace č.98 = Servisní režim

Regulace č.99 = Letní režim

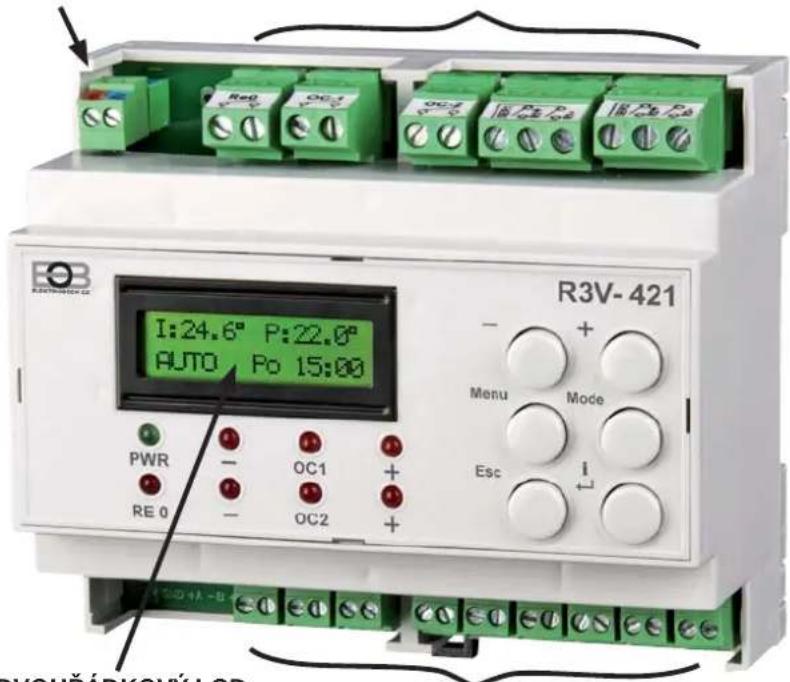

POPIS

SVORKY PRO NAPÁJENÍ (viz str.2)
VÝSTUPNÍ SVORKY PRO KOTEL, ČERPADLA A SERVOPOHONY (viz str.2)

Horní řada	Popis LED:
	PWRindikace napájení
	-uzavíráni 1.ventilu (pokudje plně uzavřen LEDbliká)
	OC1indikace zapnutí čerpadla1.okruhu
	+otevirání 1.ventilu (pokudje plně otevřen LED bliká)
Spodní řada	RE0indikace zapnutí kotle(výstupu RE0)
	-uzavíráni 2.ventilu (pokudje plně uzavřen LEDbliká)
	OC2indikace zapnutí čerpadla2.okruhu
	+otevirání 2.ventilu (pokudje plně otevřen LED bliká)

R3V-421 I:24.6° P:22.0° AUTO Po 15:00 PWR RE 0 OC1 OC2 Menu Mode Esc I DVCHÁPKOVÍLOR

DVOURÁDKOVÝ LCD 32-znakový alfanumerický displej, české menu pro jednoduché nastavení)
VSTUPNÍ SVORKY PRO PŘIPOJENÍ TEPLOTNÍCH ČIDEL A SPALINOVÉHO KONTAKTU (viz str.2)

Popis tlačítek:

- /+změna hodnot ve vybraném režimu

Menuvýběr režimů- nastaveni hodin- teplotní programy- volba počtu okruhů- výběr zobrazovaného okruhu- výběr jazyka

Modevýběr druhu regulace

Esckrátký stisk= krok zpět,dlouhý stisk=zpět do základního zobrazení

i←informace (v základním režimu)potvrzení ENTER (ve vybraném režimu)

DALŠÍ VÝHODY

• 7 týdenních programů s 6-ti teplotními změnami na den
  • volba režimu AUTO/ MANU/ OFF
• hlídání maximální teploty kotle
• adaptace ventilů po zapnutí regulátoru

• záloha chodu hodin po výpadku napájení na více jak 4 hodiny
  • volba maximálního kroku ventilu
  • protizámrazová ochrana
  • automatická ochrana proti vodnímu kameni

• krátkodobá změna teploty

• informace o teplotách na čidlech, vypočtené teplotě na ventilu a orientační hodnota pozice ventilu v % pro každý zapojený okruh
• napájení 5 V/DC, 500 m A (zdroj AD05-DIN není součástí balení)
• možnost připojení až 8 teplotních čidel (součásti balení jsou čidla KO, VT, M1, V1, Z1 další lze dokoupit na www.elbock.cz)
• možnost připojení termostatu pro vzdálené ovládání
• max. zatížení výstupů (I max) je 5 A.

MONTÁŽ

Regulátor montujte v blízkosti směšovacího ventilu, ale v takové vzdálenosti od topných prvků, aby teplota regulátoru vlivem sálání těchto prvků nepřekročila 40°C.

Montáž a připojení regulátoru může provádět pouze osoba s odpovídající elektrotechnickou kvalifikací! Typ a způsob regulace doporučujeme konzultovat s odborníkem na topenářskou techniku!

Připojení kotle, směšovacího ventilu, servopohonu a dalších prvků systému musí odpovídat zásadám a předpisům pro instalaci ústředního vytápění a doporučením výrobců těchto zařízení.

SCHÉMA ZAPOJENÍ

UPOZORNĚNÍ:

Montáž musí být prováděna bez napětí! Jako první instalujte teplotní čidla poté připojte servopohony, čerpadla (popř. kotel) a jako poslední instalujte zdroj! Při nedodržení postupu může dojit ke špatné adaptaci servopohonů!

DOPORUČENÍ:

Při použití krouceného vodiče, použijte dutinky.

zdroj 5 V/ DC, 500 mA např. kotel Imax=5 A bezpotenciální kontakt čerpadlo Imax=5 A bezpotenciální kontakt ventil Imax=5 A bezpotenciální kontakt 230 V/ 50 Hz L N AD05 DIN 5 V/ DC +5 V 0 V OC 1 OC 2 SERVO 1 SERVO 2 RE 0 M M LCD R3V-421 - + Menu Mode Esc i PWR - OC1 - OC2 - ST KO M1VT V1 Z1 M2 V2 Z2

Označeni	Připojované zařizení Doporučeni	Poznámky
ST	kontakt pro spalinový termostat	připojit na spalinový termostat nebo použit klemu	Využivá se pouze při regulaci č.5 (viz str.16)
KO	čidlo teploty kotle	CT01-10k S	Nesmi být taženy souběžně se silovými vodiči. Délka vodičů je max. 50 m, doporučujeme typ CYXY 2 x 0.75 mm ^2 . Čidla CT05-10k je nutné instalovat do krabičky a chránit před vniknutím vody!
VT	čidlo venkovní	CT05-10k
M1, M2	čidla do místnosti 1. a 2. okruhu	CT05-10k
V1, V2	čidla za ventilem 1. a 2. okruhu	CT01-10k C
Z1, Z2	čidla zpátečky 1. a 2. okruhu	CT01-10k C
PT	termostat	PT10, PT11, PT21, PT22, PT32, BPT012, BPT013, BPT21, BPT30, BPT22, BPT32 a další na www.elbock.cz	připojuje se místo čidel do místnosti M1 nebo M2, bezpotenciální kontakty
OC1 OC2	čerpadla	230V, max. 200VA	bezpotenciální kontakty (při použití vetší zátěže je nutné zapojit pomocný silový prvek)
SERVO1 SERVO2	pohon ventilu	24V~ 230V	bezpotenciální kontakty (při použití dvou pohonů dodržte stejné napájení pro oba pohony)
RE0	např. kotel	výstup lmax = 5A	bezpotenciální kontakty
	napájecí zdroj	AD05-DIN	5 V/ DC, 500 mA

POČET OKRUHŮ

R3V-421 umožnuje ovládat jeden nebo dva topné okruhy. Tento režim slouží pro výběr počtu topných okruhů. Tovární nastavení je použití dvou okruhů.

Stiskněte tl. Menu, pomoci tlačítek ta vyberte režim volby počtu okruhů a potvrďte tl. i←. Tl. + nebo navolte počet a potvrďte tl. i←. Pro návrat do základního zobrazení stiskněte tl. Menu nebo dlouze tl. Esc.

Rezim volby Poctu okruhw

Pocet okruhu: 2

ZOBRAZENÍ VYBRANÉHO OKRUHU

Slouží pro zobrazení a nastavení regulace pro vybraný okruh. Režim výběru zobrazení okruhu se objeví pokud zvolíte ovládání 2 okruhů.

Stiskněte tl. Menu, pomocí tlačitek +a vyperte režim výběru zobrazení okruhu a potvrd'te tl. Tl. + nebo vyberte okruh a potvrd'te tl. i←. Pro návrat do základního zobrazení stiskněte tl. Menu nebo dlouze tl. Esc.

Rezin váceru zobraz. okruhu

Zobrazeny okruh: 1

Po zapnutí je regulátor nastaven pro ovládání dvou okruhů.

Velkou výhodou je možnost každý okruh ovládat podle jiného typu regulace, tím se velice rozšiřuje možnost použití regulátoru v různých aplikacích. Schémata u každé regulace znázorňují jen základní - typické zapojení a jsou pouze ilustrativní. Pro správnou funkci regulátoru je nutné dodržet doporučené umístění čidel v systému.

AKTUÁLNÍ ČAS A DEN

Stiskněte tl. Menu, pomocí tlačítek + a vyperte režim pro nastavení hodin a potvrd'te tl. i←. Tl. + nebo postupně nastavte aktuální hodinu, minuty, den, měsíc a rok. Každé nastavení potvrd'te tl. i←. Pro návrat do základního zobrazení stiskněte tl. Menu nebo dlouze tl. Esc.

R3V-421 umožnuje nastavení až 7 týdenních programů se 6-ti teplotními změnami na den. Pozn.: po delším stisknutím tl. + nebo — se urychlí nastavení.

Stiskněte tl. Menu a tl. vyberte režim programování a potvrďte tl. i←. Tl. vyberte číslo programu, který chcete nastavit a potvrďte tl. i←. Začne blikat údaj „Den“, tl. vyberte den (1 = Pondělí, 7 = Neděle) nebo kombinaci dnů (1-5 = Po-Pá, 6-7 = So-Ne, 1-7 = Po-Ne) a potvrďte tl. i←. Na displeji se objeví údaj o požadované teplotě (Teplota: 19.0°) v nastavovaném dni (např. D1-7) a prvním časovém intervalu intervalu (Int1: 0:00). Tlačítkem nebo nastavte požadovanou teplotu a potvrďte tl. i←. Dále nastavte čas první teplotní změny (min. krok 10 min.) opět tl. nebo a potvrďte tl. i←. Dojde k automatickému přesunu na další interval (Int2: 0:00). Takto postupujte až do posledního šestého intervalu. Krátkým stiskem tl. Esc je možné se vrátit na předcházející interval. Stisknutím tl. Menu se vrátite na nastavení dne. Po ukončení programování stiskněte dlouze tl. Esc pro návrat do základního zobrazení.

Rezim progranovani

Program: 1 Den: 1-7

Teplotních programů nelze využit při výběru REGULACE VENTILU (tato regulace probíhá v závislosti na nastavené požadované teplotě ventilu bez možnosti časových změn).

VÝBĚR JAZYKA

Stiskněte tl. Menu , pomoci tlačítek ta vyberte režim pro nastavení jazyka a potvrďte tl. i← . Tl. nebo vyberte jazyk pro uživatelské menu a potvrďte tl. i← (čeština, angličtina). Pro návrat do základního zobrazení stiskněte tl. Menu nebo dlouze tl. Esc .

Rezim nastaveni jazuka

Zvoleny jazsk: DESKY CZ

U R3V-421 je možné volit z 6-ti druhů regulace podle aplikace, do které bude regulátor použitý. Pokud je použitý pro ovládání 2 okruhů je možné zvolit typ regulace pro každý okruh jiný. U každého druhu regulace je nutné nastavit konstanty, kterými přizpůsobíme regulaci danému systému. Při výběru druhu regulace (módu) je nutné dodržet doporučená schémata zapojení teplotních čidel, jinak může dojít ke špatné funkci regulátoru R3V-421.

Po výběru druhu regulace, nejdříve provedťe zapojení R3V-421 podle daného schématu včetně čidel a poté začněte s nastavením R3V-421 (při nesprávném zapojení se mohou na LCD objevit chybová hlášení viz str.20)!

- REGULACE PODLE TEPLOTY V MÍSTNOSTI (PI REGULACE) ....str.5-7

Plynulá regulace ventilu, která spočívá v porovnání aktuální teploty místnosti s požadovanou teplotou (viz graf str.6). V místnosti je nutné instalovat teplotní čidlo.

- REGULACE PODLE TEPLOTY ZA VENTILEM S OHLEDEM NA PROSTOROVÝ TERMOSTAT ....str.8-9

Regulace ventilu probíhá v závislosti na požadované teplotě vody za ventilem a v závislosti na prostorovém termostatu (viz schéma str.8). Pokud je termostat sepnutý (ON) ventil reguluje a pokud je termostat vypnutý (OFF) ventil se uzavírá.

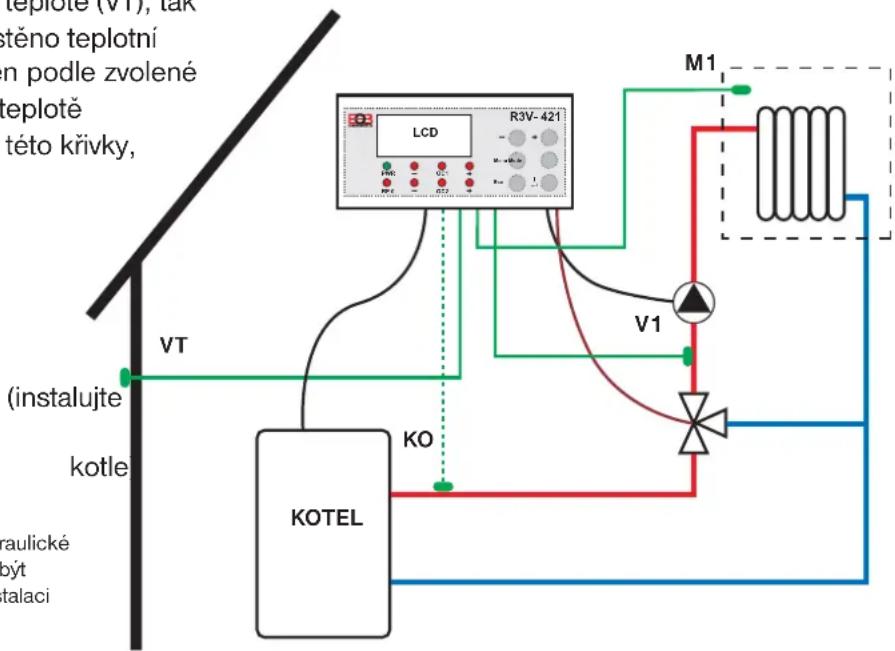

- EKVITERMNÍ REGULACE S DOROVNÁNÍM PODLE TEPLOTY V MÍSTNOSTI ....str.10-12

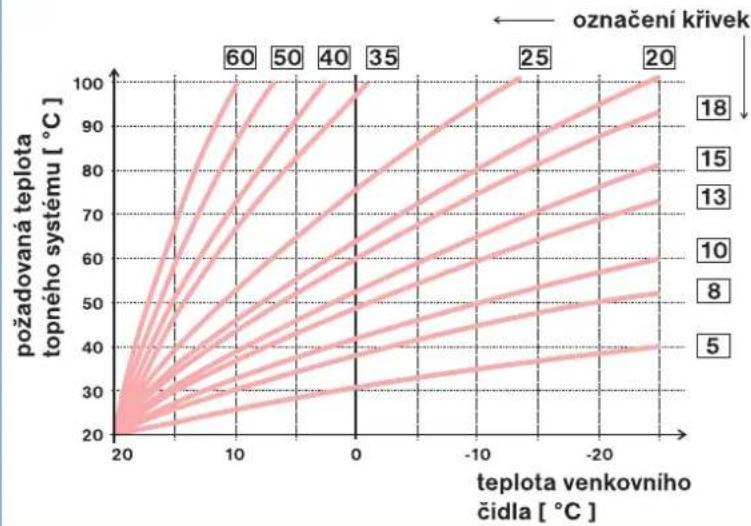

Pohon ventilu je řízen podle topné křivky, která vyjadřuje závislost mezi venkovní teplotou a teplotou topné vody (viz graf str. 12). Navíc regulátor sleduje aktuální teplotu v místnosti a porovnává ji s nastavenou hodnotou a podle odchylky automaticky koriguje strmost topné křivky posunem tak, aby nedocházelo k trvalému nedotápění nebo přetápění. V místnosti je nutné instalovat teplotní čidlo.

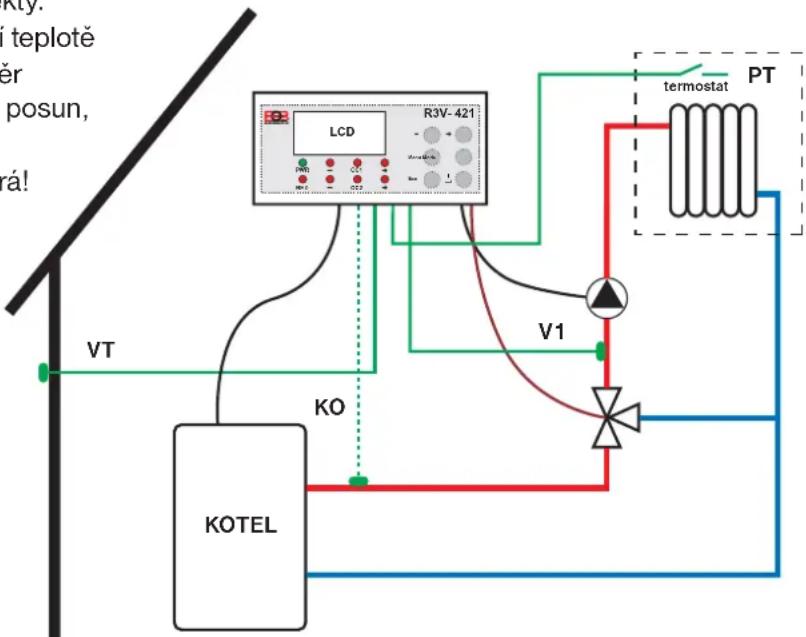

- EKVITERMNÍ REGULACE S OHLEDEM NA PROSTOROVÝ TERMOSTAT ....str.13-15

Pohon ventilu je řízen podle topné křivky, která vyjadřuje závislost mezi venkovní teplotou a teplotou topné vody a v závislosti na prostorovém termostatu (viz schéma st.13). Regulace pohonu ventilu probíhá tak, že pokud je termostat sepnutý (ON) ventil reguluje a pokud je termostat vypnutý (OFF) ventil se uzavírá.

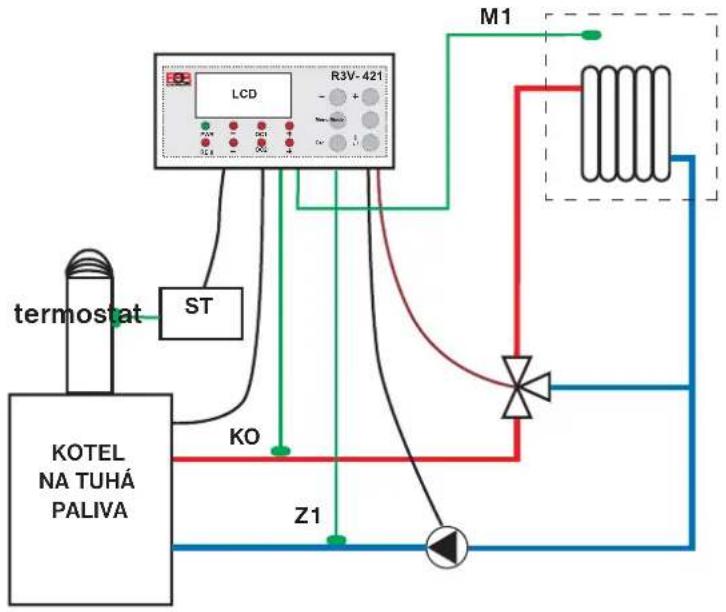

- REGULACE PODLE TEPLOTY ZPÁTEČKY (VRATNÉ VODY) ....str.16-17

Regulace ventilu probíhá v závislosti na požadované min. teplotě zpátečky - vratné vody (viz schéma str.16). Pokud je dosažena min. teplota zpátečky ventil se otvírá a topná voda se pouští do místnosti.

- REGULACE PODLE TEPLOTY ZPÁTEČKY S OHLEDEM NA PROSTOROVÝ TERMOSTAT ....str.18-19

Regulace ventilu probíhá v závislosti na prostorovém termostatu s prioritou hlídání teploty zpátečky - vratné vody (viz schéma str.18). Pokud je dosažena min. teplota na zpátečce a termostat je sepnutý (ON) ventil reguluje a pokud je termostat vypnutý (OFF) ventil se uzavírá.

• SERVISNÍ REŽIM

Umožňuje ruční ovládání čerpadel, kotle a ventilů. Je vhodný pro odladění regulace pro daný systém.

• LETNÍ REŽIM

Pro letní období, kdy se netopí. Ventily jsou uzavřeny, ale ochrana proti vodnímu kameni je aktivní.

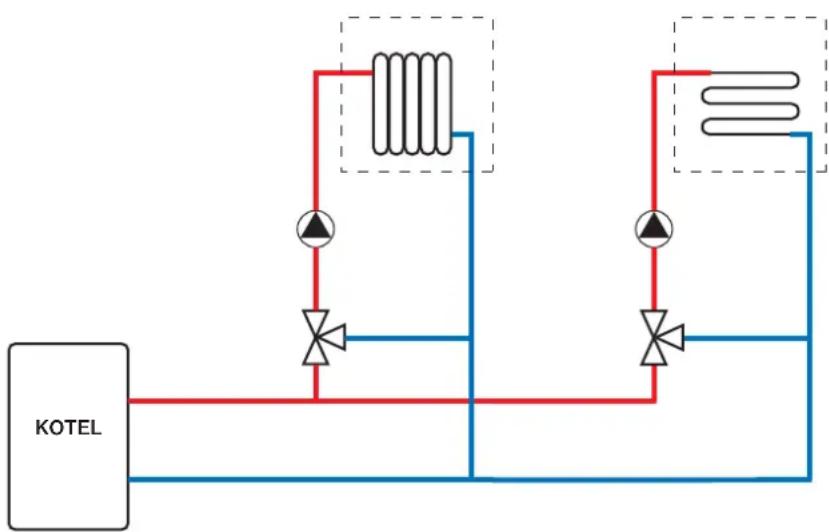

Příklad ovládání dvou topných okruhů z jedním zdrojem tepla.

Pro první topný okruh je možné využít regulace podle teploty v místnosti (č.1) a druhý okruh může být řízen podle teploty za ventilem (č.2).

Lze také využít ekvitermních regulací (č.3,4)


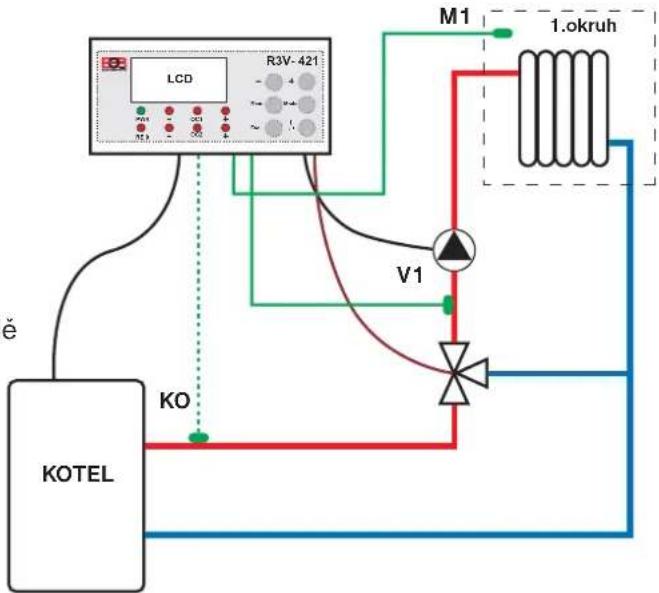

REGULACE Č.01 PODLE TEPLOTY V MÍSTNOSTI S TEPLOTNÍM ČIDLEM

PI regulace. Řídí otevíráni/ zavíráni ventilu a běh čerpadla na základě požadované teploty v místnosti.

Pokud v místnosti dojde k poklesu teploty pod požadovanou teplotu, spustí se čerpadlo a ventil začne otevírat podle zadaných konstant viz graf str.6.

M1(M2)... čidlo v místnosti

V1(V2)... čidlo za ventilem

KO .. čidlo kotle (instalujte v případě nutnosti hlídání max. teploty kotle)

Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické a bezpečnostní prvky celého systému, ty musi být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!

ZÁKLADNÍ ZOBRAZENÍ

Na displeji se zobrazuje aktuální teplota místnosti (I), požadovaná teplota (P), zvolený režim (AUTO), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).

Stiskněte tl. Mode a zvolte daný režim tl. Hebo a stiskněte tl. této regulace. Tl. Mode se vrátite do základního zobrazení.

i←, tím přejdete do nastavení konstant

Regulace c.01 Mistnost s CT01

NASTAVENÍ KONSTANT

Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.

PŘEBĚH VENTILU (z výroby 120 s)

Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s. Pomoci tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrďte tl.

Prebeh ventilu 120 sekund

Časové omezení chodu ventilu. Lze nastavit v rozsahu 0.5 až 30 s (po 0.5s). Pomoci tl. + nebo nastavte maximální krok ventilu a potvrďte tl.

Maximalni krok 30.0 sekund

Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99°C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umístit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému! Pomoci tl. + nebo nastavte teplotu a potvrďte tl.

Max terl. ventilu 45°

REGULAČNÍ INTERVAL VENTILU (z výroby 20 s)

Nastavuje se v závislosti na rychlosti změny teploty výstupní vody za ventilem. Lze nastavit

v rozsahu 3 až 30s. Pomoci tl. + nebo nastavte doporučenou hodnotu a potvrd'te tl.

Pozn.: volba krátkého regulačního intervalu může způsobit rozkmitání soustavy.

Re9. int. ventil 20 sekund

REGULAČNÍ INTERVAL (z výroby 10 min.)

Volí se podle teplotní setrvačnosti objektu. Jde o regulační interval PI regulace (viz graf na str.6). Volitelný rozsah je 3 až 35 minut.

Pomoci tl. + nebo - nastavte regulační interval a potvrd'te tl.

Regul. interval 10 minut

Tzv. "pásmo proporcionality" udává (viz graf na str.6), od kdy začne R3V-421 omezovat teplotu UT (start PI regulace). Volitelný rozsah je 0.5 až 3 °C.

Pomoci tl. + nebo nastavte teplotu a potvrd'te tl.

Pasro PI 2.0"

DOBĚH ČERPADLA (z výroby 2 min.)

Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu 0.5 až 10 min. Pomocí tl. + nebo nastavte čas a potvrďte tl.

MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)

Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.

Pomoci tl. + nebo - nastavte maximální teplotu kotle a potvrd'te tl. i←. Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.

Aktivaci této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopí.

Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.

Pomoci tl. + nebo nastavte ANO/NE a potvrd'te tl. i←.

KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)

Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezi od -5°C do +5°C.

Pomoci tl. + nebo nastavte korekci a potvrd'te tl. i←.

HESLO (zablokováni nastavení konstant)

Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!

Tl. + nebo nastavte číselný kód pro zablokování nastavení konstant, vždy potvrd'te tl.

VERZE FIRMWARU (obnovení továrního nastavení)

Pouze informační údaj o verzi fi rmwaru.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!

Dobah cerpadla 2.0 minut.

Max. terl. kotle bez kontroly

Ochrana vodni kaneni He

• Orientační hodnota-skutečná je počítána termostatem

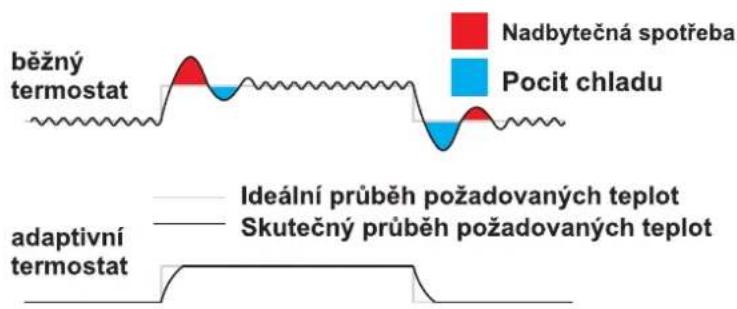

běžný termostat Nadbytečná spotřeba Pocit chladu Ideální průběh požadovaných teplot Skutečný průběh požadovaných teplot adaptivní termostat

Stiskněte tl. Menu, pomoci tlačitek ta vyberte režim výběru zobrazení okruhu a potvrd'te tl. i←. Tl. tnebo vyberte okruh, který chcete upravovat a potvrd'te tl. i←.

Rezin Verperu zobraz, okruhu

Zobrazens okruh: 1

ZMĚNA REŽIMU

V základním zobrazení stiskněte tl. a tl. vyberte pracovní režim pro R3V-421:

AUTO reguluje podle nastaveného teplotního programu

MANU udržuje konstantní nastavenou teplotu - ruční režim

OFF trvalé vypnuti

Po výběru režimu stiskněte tl. pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.

Volba rezimu AUTO

RYCHLÁ ZMĚNA PROGRAMU

2 x stiskněte tl. i← a poté tl. +vyberte jiný teplotní program. Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.

Program: 1 19.0°

ZMĚNA POŽADOVANÉ TEPLOTY V MÍSTNOSTI

Stiskněte tl. + a dalším stisknutím tohoto tlačitka upravte teplotu (v režimu AUTO bude změna pouze do další teplotní změny dané programem, v režimu MANU bude změna trvalá až do další ruční změny). Po výběru režimu stiskněte tl. Esc pro návrat do základního zobrazení nebo tl. i← pro další info.

Pozad, terlota 19.0° AUTO

INFORMACE PRO KONEČNÉHO UŽIVATELE

Zobrazení aktuálních teplot v místnosti (I) a za ventilem (V). Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.

1:24.6" 0:45.0" 0:!!! Z:!!!

Zobrazení aktuální teploty kotle (K) a stavu spalinového termostatu (S). Pozn.: objevuje se pokud je čidlo zapojeno.

K:55.0" 5:OFF

POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená homí mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str. 6). Dojde k automatickému zapnuti čerpadel a ventily se otevřou naplno.

Presah Tkotle K:70.0° H:60.0°

Vypočtená teplota na ventilu podle zadaných konstant. Pozn.: informativní údaj, výpočet teploty za ventilem podle zadaných parametrů.

Uroctena ter.na ventilu 22.0"

Orientační hodnota otevření ventilu v procentech. Pozn.: informativní údaj, přibližný výpočet pozice ventilu. Stiskněte tl. Esc pro návrat do základního zobrazení.

Pozice: 0%

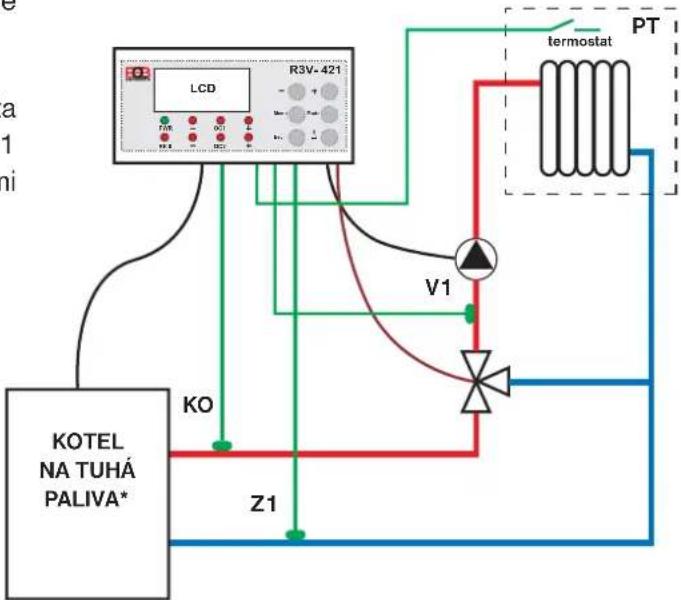

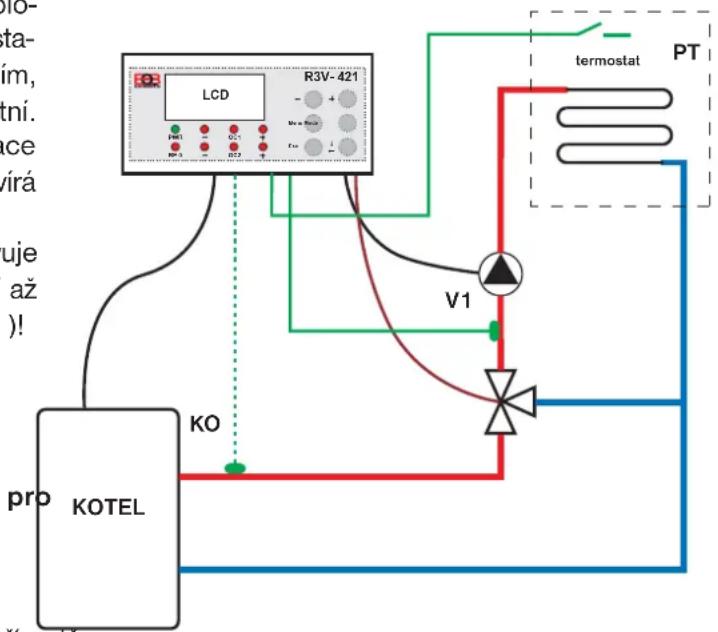

REGULACE Č.02 - S PROSTOROVÝM TERMOSTATEM V MÍSTNOSTI

Řídí otevírání/ zavírání ventilu na základě požadované teploty za ventilem a s ohledem na stav prostorového termostatu. Je vhodná např. do systému s podlahovým vytápěním, kde požadujeme, aby teplota do systému byla konstatní. Pokud je termostat sepnutý (ON), tak probíhá regulace ventilu. Pokud je termostat vypnutý (OFF) ventil se uzavírá a zajišťuje vyšší úspory energie.

U této regulace nelze nastavit teplotní programy. Nastavuje se požadovaná teplota za ventilem, která je konstantní až do další ruční změny (např. pro podlahové topení 45°C)!

V1(V2)... čidlo za ventilem

PT .. vzdálené ovládání, pokud není připojen termostat vzdálené ovládání, je nutné zapojit na místo M1(M2) propojku (klemu)!

KO .. čidlo kotle (instalujte v případě

nutnosti hlídání max. teploty kotle)

Pozn.: Schéma je pouze ilustrativní, neřeši hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!

ZÁKLADNÍ ZOBRAZENÍ

Na displeji se zobrazuje aktuální teplota ventilu (V), požadovaná teplota ventilu (Pv), stav pokojového termostatu (ON/OFF), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).

V:48.0°Pv:59.0°

I: OFF Po 15:00

VOLBA REGULACE (MÓDU)

Stiskněte tl. Mode a zvolte daný režim tl. Hebo a stiskněte tl. této regulace. Tl. Mode se vrátíte do základního zobrazení.

i←, tím přejdete do nastavení konstant

Require c.82

Mistnost s PT

NASTAVENÍ KONSTANT

Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.

PŘEBĚH VENTILU (z výroby 120 s)

Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.

Pomoci tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl. i←.

Prebeh ventilu

120 sekund

Časové omezení chodu ventilu. Lze nastavit v rozsahu 0.5 až 30 s (po 0.5 s).

Pomoci tl. + nebo nastavte maximální krok ventilu a potvrďte tl.

Maximalni krok

30.6 sekund

REGULAČNÍ INTERVAL VENTILU (z výroby 20 s)

Nastavuje se v závislosti na rychlosti změny teploty výstupní vody za ventilem. Lze nastavit

v rozsahu 3 až 30s. Pomocí tl. + nebo nastavte doporučenou hodnotu a potvrďte tl. i←.

Pozn.: volba krátkého regulačního intervalu může způsobit rozkmitání soustavy.

Reg. int. ventil

20 sekund

DOBĚH ČERPADLA (z výroby 2 min.)

Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu

0.5 až 10 min. Pomocí tl. + nebo nastavte čas a potvrd'te tl. i←.

Deleh: carpalia

2.0 minut.

MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)

Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.

Pomoci tl. + nebo nastavte maximální teplotu kotle a potvrd'te tl.

Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.

Aktivací této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopí.

Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.

Pomoci tl. + nebo nastavte ANO/NE a potvrd'te tl.

KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)

Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezi od -5°C do +5°C.

Pomoci tl. + nebo nastavte korekci a potvrd'te tl.

HESLO (zablokováni nastavení konstant)

Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!

Tl. + nebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrd'te tl.

VERZE FIRMWARU (obnovení továrního nastavení)

Pouze informační údaj o verzi fi rmwaru.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!

Max. terl. kotle bez kontroly

Ochrana vodni kaneni He

Volíme požadovanou teplotu za ventilem v rozmezi 30 až 80 °C.

Teplotu zvolte s ohledem na topný systém a na požadovanou teplotu v místnosti, který určuje prostorový termostat!

Stiskněte tl. + a dalším stisknutím tohoto tlačitka upravte požadovanou teplotu pro ventil.

Po výběru režimu stiskněte tl. Esc pro návrat do základního zobrazení nebo tl. i← pro další info.

Pozad, terlota 50.0"

INFORMACE PRO KONEČNÉHO UŽIVATELE

Zobrazení aktuální teploty za ventilem (V).

Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.

I : ON = vzdálený termostat je sepnutý (nebo použita klema)

I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)

Zobrazení aktuální teploty kotle (K) a stavu spalinového termostatu (S).

Pozn.: objevuje se pokud je čidlo zapojeno.

HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str. 6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.

Presah Tkotle K:70.0° H:60.0°

Orientační hodnota otevření ventilu v procentech.

Pozn.: informativní údaj, přibližný výpočet pozice ventilu.

Stiskněte tl. Esc pro návrat do základního zobrazení.

Pozice: 0%

REGULACE Č.03 - EKVITERMNÍ S DOROVNÁNÍM PODLE TEPLOTY V MÍSTNOSTI

Reguluje ventil v závislosti jak na venkovní teplotě (VT), tak na aktuální teplotě v místnosti, kde je umístěno teplotní čidlo (M1 nebo M2). Pohon ventilu je řízen podle zvolené topené křivky, v závislosti na požadované teplotě v místnosti dochází k automatické korekci této křivky, a tím i k optimalizaci dané regulace.

VT ... čidlo venkovní teploty M1(M2).. čidlo v místnosti V1(V2)... čidlo za ventilem

KO .. čidlo kotle v případě nutnosti hlídání max. teploty

Ekvitermní regulace je funkční, pokud naměřená venkovní teplota je nižší než 20°C!

ZÁKLADNÍ ZOBRAZENÍ

Na displeji se zobrazuje aktuální teplota místnosti (I), požadovaná teplota (P), venkovní teplota (O), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1)..

1:20.3"P:19.8"

0: 6.0"Po 15:00

VOLBA REGULACE (MÓDU)

Stiskněte tl. Mode a zvolte daný režim tl. Hebo a stiskněte tl. této regulace. Tl. Mode se vrátíte do základního zobrazení.

i←, tím přejdete do nastavení konstant

Regulace c.03 Ekvi. s dorov.

NASTAVENÍ KONSTANT

Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.

PŘEBĚH VENTILU (z výroby 120 s)

Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s. Pomoci tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl. i ← .

Prebeh ventilu 120 sekund

Časové omezení chodu ventilu. Lze nastavit v rozsahu 0.5 až 30 s (po 0.5 s). Pomocí tl. + nebo nastavte maximální krok ventilu a potvrďte tl. i ← .

Maximalni krok 30.0 sekund

Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99°C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umistit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému! Pomoci tl. + nebo nastavte teplotu a potvrďte tl.

Max tæpl. ventilu 45°

REGULAČNÍ INTERVAL VENTILU (z výroby 20 s)

Nastavuje se v závislosti na rychlosti změny teploty výstupní vody za ventilem. Lze nastavit

v rozsahu 3 až 30s. Pomocí tl. + nebo nastavte doporučenou hodnotu a potvrd'te tl.

Pozn.: volba krátkého regulačního intervalu může způsobit rozkmitání soustavy.

Reg. int. ventil 20 sekund

Jedná se o topnou ekvitermní křivku (viz str.12). Je možné vybrat v rozsahu 1 až 60.

Pomoci tl. + nebo nastavte doporučenou hodnotu a potvrd'te tl.

Pozn.: křivku je nutné volit podle topného systému, aby nedocházelo k trvalému přetápění nebo nedotápění objektu.

Nejčastěji používaná křivka v našich podmínkách bývá cca 9-11 pro nízkoteplotní systémy a cca 15-17 pro klasické topné systémy.

IZOLACE BUDOVY (z výroby „ střední“)

Rychlost změny teploty v místnosti při častých výkyvech venkovní teploty je závislá na konstrukci a izolaci budovy. Touto konstantou lze rychlost změny teploty zohlednit podle typu vytápěné budovy.

spatna = neizolovaná budova, reaguje rychle na změny venkovní teploty

stredni = izolovaná budova, reaguje pomaleji na změny venkovní teploty

dobra = dobře izolovaná budova, reaguje nejpomaleji na změny venkovní teploty

Pomocí tl. + nebo vyberte typ budovy a potvrd'te tl.

REGULAČNÍ INTERVAL (z výroby 10 min.)

volba je dána teplotní setrvačností místnosti. Optimální nastavení bývá 10 až 15 min. Volitelný rozsah je 3 až 35 minut.

Pomoci tl. + nebo nastavte regulační interval a potvrďte tl.

Pozn.: délka intervalu v minutách ovlivnuje rozkmitání systému. Čim bude tato hodnota nižší tím je větší riziko oscilací.

Určuje jak rychle se dosáhne požadované teploty. Volitelný rozsah je 1 až 16.

Pomoci tl. + nebo - nastavte regulační interval a potvrďte tl.

Pozn.: Při volbě rychlosti reakce 1 se dochází k požadované teplotě pozvolna, což zamezuje možnost překmitu, ale požadované teploty se dosáhne později. Při volbě rychlosti reakce 16 dojde při změně požadované teploty k okamžitému zvýšení požadované výstupní teploty z kotle až na maximum. Tím se dosáhne rychlého natopení až na požadovanou teplotu v místnosti, ale za cenu překmitu teploty v místnosti.

DOBĚH ČERPADLA (z výroby 2 min.)

Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu

0.5 až 10 min. Pomocí tl. + nebo nastavte čas a potvrd'te tl.

MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)

Teplotní mez kotle, která se nesmi překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.

Pomoci tl. + nebo nastavte maximální teplotu kotle a potvrd'te tl.

Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.

Aktivací této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopí.

Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.

Pomoci tl. + nebo nastavte ANO/NE a potvrd'te tl.

KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)

Slouží pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezi od -5°C do +5°C.

Pomocí tl. +hebo nastavte korekci a potvrd'te tl.

HESLO (zablokováni nastavení konstant)

Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!

Tl. + nebo nastavte číselný kód pro zablokování nastavení konstant, vždy potvrd'te tl.

VERZE FIRMWARU (obnovení továrního nastavení)

Pouze informační údaj o verzi fi rmwaru.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!

Cislo K krivky 12

Izolace budovs stredni

Regul. interval 10 minut

Radlost residues 11

Dobeh cerpadla 2.0 minut

Max. ter1.kotle bez kontroly

Ochrana vochni kaneni: Ne

Korakce terloty 0.0°

Heslo

Verze 10.63 RSV-421

VÝBĚR K KŘIVKY - EKVITERMNÍ KŘIVKY

Principem ekvitermní regulace s dorovnáním je optimalizace teploty vody topného systému v závislosti na venkovní teplotě a na aktuální teplotě v místnosti. Tuto závislost vyjadřují uvedené ekvitermní křivky (pro požadovanou teplotu místnosti 20°C), podle kterých volíme požadovanou teplotu vody topného systému.

Pokud zvolite požadovanou teplotu místnosti jinou než 20°C, regulátor vypočitává automatický posun krivky podle následující rovnice, kde koefi cient je 1:

posun = (požadovaná teplota - 20) * 1 (koefi cient)

V základním zobrazení stiskněte tl. i ← a tl. + vyberte pracovní režim pro R3V-421:

AUTO reguluje podle nastaveného teplotního programu

MANU udržuje konstantní nastavenou teplotu - ruční režim

OFF trvalé vypnutí

Po výběru režimu stiskněte tl. pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.

RYCHLÁ ZMĚNA PROGRAMU

2 x stiskněte tl. a poté tl. vyberte jiný teplotní program.

Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.

ZMĚNA POŽADOVANÉ TEPLOTY

Stiskněte tl. + a dalšim stisknutím tohoto tlačitka upravte teplotu (v režimu AUTO bude změna pouze do další teplotní změny dané programem, v režimu MANU bude změna trvalá až do další ruční změny).

Po výběru režimu stiskněte tl. Esc pro návrat do základního zobrazení nebo tl. i← pro další info.

Volba rezimu AUTO

Program: 1 19.0°

Pozad, terlota 19.0" AUTO

INFORMACE PRO KONEČNÉHO UŽIVATELE

Zobrazení aktuálních teplot v místnosti (I) a za ventilem (V) a venkovní (O). Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.

Zobrazení aktuální teploty kotle (K) a stavu spalinového termostatu (S). Pozn.: objevuje se pokud je čidlo zapojeno.

POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str. 6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.

Vypočtená teplota UT podle zvolené ekvitermni (K) krivky. Pozn.: informativní údaj, výpočet teploty topné vody podle zadaných parametrů a požadované teploty.

Vypočtená teplota na ventilu podle zadaných konstant. Pozn.: informativní údaj, výpočet teploty za ventilem podle zadaných parametrů.

Orientační hodnota otevření ventilu v procentech. Pozn.: informativní údaj, přibližný výpočet pozice ventilu.

Stiskněte tl. Esc pro návrat do základního zobrazení.

1:28.3" 4:45.0" 0:6.0" 2:!!!

K:55.0° S:OFF

Presah T kotle K:70.0" H:60.0"

Terlota Podle K krivky 41.0°

Uroctena ter.na ventilu 22.0"

Poice: 0%

REGULACE Č.04 - EKVITERMNÍ S PROSTOROVÝM TERMOSTATEM

Ekvitermní regulace je vhodná pro rozsáhlé objekty.

Regulace ventilu probíhá v závislosti na venkovní teplotě a stavu prostorového termostatu. Důležitý je výběr optimální ekvitermní křivky a popřípadě její ruční posun, při různých požadovaných teplotách v místnosti.

Pokud je termostat vypnutý (OFF) ventil se uzavirá!

VT ... čidlo venkovní teploty V1(V2).. čidlo za ventilem PT .. vzdálené ovládání, pokud není připojen termostat pro vzdálené ovládání, je nutné zapojit na místo M1(M2) propojku (klemu)! KO .. čidlo kotle (instalujte v případě nutnosti hlídání max. teploty kotle)

Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické

a bezpečnostní prvky celého systému, ty musí být

instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!

Ekvitermní regulace je funkční, pokud naměřená venkovní teplota je nižší než 20°C!

ZÁKLADNÍ ZOBRAZENÍ

Na displeji se zobrazuje aktuální venkovní teplota (O), požadovaná teplota ventilu (Pv), zvolený režim (AUTO), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).

0: 6.0"Pv:39.0"

AUTO Po 15:00

VOLBA REGULACE (MÓDU)

Stiskněte tl. Mode a zvolte daný režim tl. nebo a stiskněte tl. této regulace. Tl. Mode se vrátíte do základního zobrazení.

i←, tím přejdete do nastavení konstant

Regulace c.04 Ekvitermini s PT

NASTAVENÍ KONSTANT

Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.

PŘEBĚH VENTILU (z výroby 120 s)

Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.

Pomoci tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl. i←.

Pomocí tl. +hebo nastavte maximální krok ventilu a potvrd'te tl.

Prebeh ventilu 120 sekund

Maximalni krok 34.0 sekund

Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99 °C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umístit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému!

Pomocí tl. + nebo nastavte teplotu a potvrd'te tl. i←.

Max tepl. ventilu 45°

REGULAČNÍ INTERVAL VENTILU (z výroby 20 s)

Nastavuje se v závislosti na rychlosti změny teploty výstupní vody za ventilem. Lze nastavit

v rozsahu 3 až 30 s. Pomoci tl. nebo nastavte doporučenou hodnotu a potvrďte tl. Pozn.: volba krátkého regulačního intervalu může způsobit rozkmitání soustavy.

Reg. int. ventil 20 sekund

Jedná se o topnou ekvitermní křivku (viz str.12). Je možné vybrat v rozsahu 1 až 60.

Pomoci tl. + nebo nastavte doporučenou hodnotu a potvrd'te tl.

Pozn.: křivku je nutné volit podle topného systému, aby nedocházelo k trvalému přetápění nebo nedotápění objektu. Nejčastěji používaná křivka v našich podmínkách bývá cca 9-11 pro nízkoteplotní systémy a cca 15-17 pro klasické topné systémy.

Cislo K krivky 12

Při volbě posunu křivky (tzv. ruční korekce) se nastavuje koeficient posunu topné krivky, kde se při různých požadovaných teplotách v referenční místnosti docilí regulaci topné vody podle aktuální venkovní teploty (graf a vzorec viz níže). Koeficient lze volit v rozsahu od 0.5 do 10.0.

Pomoci tl. + nebo nastavte koefi cient a potvrd'te tl. i←.

IZOLACE BUDOVY (z výroby „ střední“)

Rychlost změny teploty v místnosti při častých výkyvech venkovní teploty je závislá na konstrukci a izolaci budovy. Touto konstantou lze rychlost změny teploty zohlednit podle typu vytápěné budovy.

spatna = neizolovaná budova, reaguje rychle na změny venkovní teploty

stredni = izolovaná budova, reaguje pomaleji na změny venkovní teploty

dobra = dobře izolovaná budova, reaguje nejpomaleji na změny venkovní teploty

Pomoci tl. + nebo - vyberte typ budovy a potvrd'te tl. i ← .

DOBĚH ČERPADLA (z výroby 2 min.)

Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu

0.5 až 10 min. Pomocí tl. + nebo - nastavte čas a potvrd'te tl. i←.

MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)

Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.

Pomoci tl. + nebo nastavte maximální teplotu kotle a potvrd'te tl.

Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.

Aktivací této funkce dojde k automatické ochraně proti vodnímu kameni, což je výhodné zejména v období léta, kdy se netopí.

Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.

Pomocí tl. + nebo nastavte ANO/NE a potvrd'te tl. i←.

KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)

Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.

Pomoci tl. + nebo nastavte korekci a potvrd'te tl.

HESLO (zablokování nastavení konstant)

Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!

Tl. + nebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrďte tl.

VERZE FIRMWARU (obnovení továrního nastavení)

Pouze informační údaj o verzi fi rmwaru.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!

Posun K kriuky 2.5

Izolace budovs stredni

Dobeh cerpadla 2.0 minut

Max. ter1.kotle bez kontroly

Ochrana vochni kaneni: Ne

Příklad popisuje volbu ekvitermní křivky č.13 (růžová) a její vypočtenou korekci s koefi cientem 2,5 (pro požadované teploty v místnosti 24°C a 16°C). Docílíme tak optimálního nastavení systému, kde teplota vody topného systému je regulována podle aktuální venkovní teploty.

Pokud má být požadovaná teplota místnosti jiná než 20°C, regulátor vypočítá posun křivky podle následující rovnice, kde koefi cient je Vámi zvolený posun K křivky:

posun = (požadovaná teplota - 20) * koefi cient

V základním zobrazení stiskněte tl. i ← a tl. + vyberte pracovní režim pro R3V-421:

AUTO reguluje podle nastaveného teplotního programu

MANU udržuje konstantní nastavenou teplotu - ruční režim

OFF trvalé vypnutí

Po výběru režimu stiskněte tl. i← pro přechod k další změně nebo tl. Esc pro návrat do základního zobrazení.

Teplotní program a požadovaná teplota slouží pro výpočet topné vody, která má být v systému v daném čase! Pokud je prostorový termostat v místnosti vypnutý (stav OFF), potom se ventil uzavirá a tím podstatně šetří energii.

RYCHLÁ ZMĚNA PROGRAMU

2 x stiskněte tl.

a poté tl

perte jiný teplotní program.

Po výběru režimu stiskněte tl.

pro přechod k další změně nebo tl. Esc pro

návrat do základního zobrazení.

ZMĚNA POŽADOVANÉ TEPLOTY

Stiskněte tl.

a dalšim stisknutim tohoto tlačitka upravte teplotu (v režimu AUTO

bude změna pouze do další teplotní změny dané programem, v režimu MANU

bude změna trvalá až do další ruční změny).

Po výběru režimu stiskněte tl.

pro návrat do základního zobrazení nebo tl. i← pro další info.

Volba rezimu AUTO

Program: 1 19.0"

Pozad. teplota 19.0"AUTO

INFORMACE PRO KONEČNÉHO UŽIVATELE

Zobrazení aktuální teploty za ventilem (V) a venkovní teploty (O).

Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.

I : ON = vzdálený termostat je sepnutý (nebo použita klema)

I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)

Zobrazení aktuální teploty kotle (K) a stavu spalinového termostatu (S).

Pozn.: objevuje se pokud je čidlo zapojeno.

POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ

HLASENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.

Vypočtená teplota UT podle zvolené ekvitermní (K) křivky.

Pozn.: informativní údaj, výpočet teploty topné vody podle zadaných parametrů a požadované teploty.

Vypočtená teplota na ventilu podle zadaných konstant.

Pozn.: informativní údaj, výpočet teploty za ventilem podle zadaných parametrů.

Orientační hodnota otevření ventilu v procentech.

Pozn.: informativní údaj, přibližný výpočet pozice ventilu.

Stiskněte tl. Esc pro návrat do základního zobrazení.

Je určena pro kotle na dřevoplyn, tuhá paliva a podobné zdroje. Reguluje podle požadované minimální teploty zpátečky, tím se zabezpečí ochrana kotle proti nízkoteplotní korozi. Spouštění čerpadla OC1 je závislé na nastavené požadované teplotě kotle nebo na stavu spalinového kontaktu. Pokud je dosažena požadovaná teplota kotle nebo je sepnutý spalinový kontakt dojde k sepnutí čerpadla, dokud není nahřátá zpátečka ventil je uzavřen. Po nahřátí zpátečky se ventil začne otevírat a teplo jde do místnosti. Čidlo v místnosti může být připojeno pro informaci o aktuální teplotě v místnosti (není povinné). Přehřátí kotle je nutné řešit hydraulicky bezpečnostními prvky přímo na kotli.

Z1(Z2)... čidlo na zpátečce

M1(M2).. čidlo v místnosti

(není povinné)

ST ... spalinový termostat

(není povinný)

KO .. čidlo kotle (pokud není

připojen spalinový

musí být čidlo připojeno)

Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické a bezpečnostní prvky celého systému, ty musí být instalovány v souladu s danými předpisy pro instalaci ústředního vytápění!

ZÁKLADNÍ ZOBRAZENÍ

Na displeji se zobrazuje aktuální teplota místnosti (I), požadovaná teplota zpátečky (Pz), teplota zpátečky (Z), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1) nebo teplota kotle (K) popř. stav spalinového termostatu (S).

1:24.6"Pz:19.0"

Z:68.0° Po 15:00

VOLBA REGULACE (MÓDU)

Stiskněte tl. Mode a zvolte daný režim tl. + nebo — a stiskněte tl. i ←, tím přejdete do nastavení konstant této regulace. Tl. Mode se vrátíte do základního zobrazení.

Regulace c.05

Zpatecka

NASTAVENÍ KONSTANT

Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.

Teplotní mez, pod kterou nesmi klesnout teplota vratné vody (zpátečky).

Lze nastavit teploty 20 °C až 99 °C.

Pomoci tl. + nebo - nastavte doporučenou teplotu (výrobcem kotle) a potvrďte tl. i←.

Minimum zpatecky 50°

REGULAČNÍ INTERVAL ZPÁTEČKY (z výroby 5 s)

Nastavuje se v závislosti na rychlosti změny teploty vratné vody. Lze nastavit v rozsahu 1 až 120 s.

Pomoci tl. + nebo - nastavte doporučenou hodnotu (výrobcem kotle) a potvrďte tl. i←.

Pozn.: volba dlouhého regulačního intervalu může způsobit přetopení kotle.

Reg. int. zpat. 5 sekund

PŘEBĚH VENTILU (z výroby 120 s)

Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.

Pomocí tl. + nebo - nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl. i ← .

Prebeh ventilu 120 sekund

DOBĚH ČERPADLA (z výroby 2 min.)

Určuje jak dlouho, po uzavření ventilu, poběží čerpadlo. Lze nastavit v rozsahu

0.5 až 10 min. Pomoci tl. + nebo - nastavte čas a potvrd'te tl. i←.

Dobeh cerpadla 2.0 minut

MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)

Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.

Pomoci tl. + nebo nastavte maximální teplotu kotle a potvrd'te tl.

Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.

Aktivací této funkce dojde k automatické ochraně proti vodnímu kamení, což je výhodné zejména v období léta, kdy se netopí.

Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.

Pomoci tl. + nebo nastavte ANO/NE a potvrd'te tl.

KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)

Slouží pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezí od -5°C do +5°C.

Pomoci tl. + nebo - nastavte korekci a potvrd'te tl.

TEPLOTA KOTLE PRO ZAPNUTÍ OC1 (z výroby 50°C)

Teplota kotle, při které se spustí čerpadlo OC1. Lze nastavit v rozsahu 20 až 99°C.

Pomoci tl.. + nebo - nastavte teplotu kotle a potvrd'te tl. i ←.

Pozn.: čerpadlo OC1zapne pokud teplota kotle dosáhne této hodnoty nebo je sepnutý spalinový kontakt.

Pokles teploty kotle, pri kterém se vypíná čerpadlo OC1. Lze nastavit v rozsahu 5 až 30°C.

Pomocí tl.. + nebo - nastavte hysterezi a potvrd'te tl. i ←.

Pozn.: čerpadlo OC1 vypne pokud dojde k poklesu požadované teploty kotle o tuto nastavenou hodnotu (např. požadovaná teplota kotle je 50 °C a hystereze je 10 °C, OC1 vypne pokud teplota kotle bude 40 °C).

HESLO (zablokování nastavení konstant)

Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulaci celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!

TI. + nebo nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrďte tl.

VERZE FIRMWARU (obnovení továrního nastavení)

Pouze informační údaj o verzi fi rmwaru.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!

Max. terl. kotle bez kontroly

Korekce teploty 0.0"

T. kotle pro001 50.0°

Hys. K Pro OC1 10"

Hes10

Verze 10.03 R3V-421

INFORMACE PRO KONEČNÉHO UŽIVATELE

Zobrazení aktuální teploty za ventilem (V) a teploty zpátečky.

Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.

I : ON = vzdálený termostat je sepnutý (nebo použita klema)

I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)

Zobrazení aktuální teploty kotle (K) a stavu spalinového termostatu (S).

Pozn.: objevuje se pokud je čidlo zapojeno.

POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ

HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.

Orientační hodnota otevření ventilu v procentech.

Pozn.: informativní údaj, přibližný výpočet pozice ventilu.

Stiskněte tl. Esc pro návrat do základního zobrazení.

Je určena pro kotle na dřevoplyn, tuhá paliva a podobné zdroje. Reguluje podle stavu prostorového termostatu s prioritou hlídání teploty zpátečky, tím se zabezpečí ochrana kotle proti nízkoteplotní korozi. Pokud je teplota vratné vody (zpátečky) menší než nastavená, R3V-421 uzavirá ventil. Přehřátí kotle je nutné řešit bezpečnostními prvky přímo na kotli.

Z1(Z2)...

V1(V2)...

PT ..

čidlo na zpáteče

čidlo za ventilem

vzdálené ovládání, pokud není připojen termostat pro vzdálené ovládání, je nutné zapojit na místo M1(M2) propojku (klemu)!

KO ..

čidlo kotle

LCD R3V-421 KOTEL NA TUHÁ PALIVA* KO Z1 V1 PT termostat

* pro kotle s vnitřním čerpadlem

Pozn.: Schéma je pouze ilustrativní, neřeší hydraulické

a bezpečnostní prvky celého systému, ty musí být instalovány

v souladu s danými předpisy pro instalaci ústředního vytápění!

ZÁKLADNÍ ZOBRAZENÍ

Na displeji se zobrazuje stav termostatu v místnosti (I), požadovaná teplota zpátečky (Pz), teplota zpátečky (Z), aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).

I:ON Fz:19.0°

2:60.0" Po 15:00

VOLBA REGULACE (MÓDU)

Stiskněte tl. Mode a zvolte daný režim tl. + nebo a stiskněte tl. této regulace. Tl. Mode se vrátíte do základního zobrazení.

i←, tím přejdete do nastavení konstant

Regulace c.86

Zpatecka s PT

NASTAVENÍ KONSTANT

Stiskněte tl. Mode a poté tl. i←, tim přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.

Teplotní mez, pod kterou nesmí klesnout teplota vratné vody (zpátečky).

Lze nastavit teploty 20 °C až 99 °C.

Pomoci tl. + nebo nastavte doporučenou teplotu (výrobcem kotle) a potvrďte tl.

Minimum zpatecky 50"

REGULAČNÍ INTERVAL ZPÁTEČKY (z výroby 5 s)

Nastavuje se v závislosti na rychlosti změny teploty vratné vody. Lze nastavit v rozsahu 1 až 120s.

Pomoci tl. + nebo nastavte doporučenou hodnotu (výrobcem kotle) a potvrďte tl.

Pozn.: volba dlouhého regulačního intervalu může způsobit přetopení kotle.

Reg. int. zrat. 5 sekund

PŘEBĚH VENTILU (z výroby 120 s)

Měni se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250s.

Pomoci tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrd'te tl. i←.

Prebeh ventilu 120 sekund

Teplotní mez, která se nesmí překročit za ventilem. Lze nastavit teploty 2 až 99°C nebo volbu „Ne“, teplota nebude hlídána. Vždy je nutné umístit do topného systému takové bezpečnostní prvky, které zabráni přehřátí celého systému!

Pomoci tl. + nebo nastavte teplotu a potvrd'te tl.

Max tele. ventilu 45°

DOBĚH ČERPADLA (z výroby 2 min.)

Určuje jak dlouho, po uzavření ventilu, poběži čerpadlo. Lze nastavit v rozsahu 0.5 až 10 min. Pomocí tl. + nebo nastavte čas a potvrd’te tl.

MAXIMÁLNÍ TEPLOTA KOTLE (z výroby „bez kontroly“)

Teplotní mez kotle, která se nesmí překročit. Pokud dojde k překročení této meze, kotel se automaticky vypne a ventily se otevřou na maximum (hlídání maximální teploty ventilu je v tomto případě nefunkční). Lze nastavit v rozsahu 30 až 95°C.

Pomocí tl. + nebo nastavte maximální teplotu kotle a potvrd'te tl.

Pozn.: vhodné v případě poruchy, ale nejčastější použití je v topném systému s kotlem na tuhá paliva.

Aktivaci této funkce dojde k automatické ochraně proti vodnímu kamení, což je výhodné zejména v období léta, kdy se netopí.

Pozn.: pokud nedojde k pohybu ventilu (je stále zavřený) během cca 230 hodin, ventil se otevře a čerpadlo se spustí na 1minutu.

Pomocí tl. + nebo nastavte ANO/NE a potvrd'te tl. i←.

KOREKCE AKTUÁLNÍ TEPLOTY (z výroby 0°C)

Slouži pro korekci teploty na čidlech. Nastavení je nutné provádět až po 12-ti hodinách provozu, kdy dojde k ustálení teplot. Korekci lze nastavit v rozmezi od -5°C do +5°C.

Pomocí tl. + nebo nastavte korekci a potvrd'te tl. i←.

HESLO (zablokování nastavení konstant)

Při aktivaci této funkce je uživateli znemožněno měnit nastavené konstanty, které souvisí s regulací celého sytému. Při vstupu do konstant je nutné vždy zadat heslo!

TI. + nebo - nastavte čiselný kód pro zablokování nastavení konstant, vždy potvrďte tl.

VERZE FIRMWARU (obnovení továrního nastavení)

Pouze informační údaj o verzi fi rmwaru.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!

Dobah carpadla 2.0 minut.

Max. tep1.kotle bez kontroly

V základním zobrazení stiskněte tl. i← pro následující informace:

Zobrazení aktuální teploty za ventilem (V) a teploty zpátečky.

Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.

I : ON = vzdálený termostat je sepnutý (nebo použita klema)

I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)

Zobrazení aktuální teploty kotle (K) a stavu spalinového termostatu (S).

Pozn.: objevuje se pokud je čidlo zapojeno.

POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ

HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená homí mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str.6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.

Orientační hodnota otevření ventilu v procentech.

Pozn.: informativní údaj, přibližný výpočet pozice ventilu.

Stiskněte tl. Esc pro návrat do základního zobrazení.

Pozice: 0%

REGULACE Č.98 - SERVISNÍ REŽIM

Je výhodný pro odladění regulace pro daný systém. V tomto režimu lze manuálně ovládat kotel, čerpadla i ventily. Při využití dvou okruhů je nutné odlad'ovat okruhy postupně - nelze navolit servisní režim pro oba okruhy současně!

Stisknutím tl. Menu se na LCD krátce objeví nápis KO a poté dojde k zapnutí / vypnutí kotle (indikováno červenou diodou REO - svítí/nesvítí).

Stisknutím tl. Esc se na LCD krátce objeví nápis OC1/OC2 a poté dojde k zapnutí / vypnutí daného čerpadla (indikováno červenou diodou OC1/OC2 - svítí/nesvítí, blikání diody indikuje manuální režim).

Stisknutím tl. + se na LCD krátce objeví nápis R1+/R2+ a poté dojde k postupnému otevírání daného ventilu (indikováno červenou diodou + svítí/nesvítí). Každé stisknutí tl. + otevře ventil o 25%. Při plném otevření červená dioda + bliká. Tl. i← je možné sledovat na kolik procent je ventil otevřený.

Stisknutím tl. se na LCD krátce objeví nápis R1-/R2- a poté dojde k postupnému zavírání daného ventilu (indikováno červenou diodou - svítí/nesvítí). Každé stisknutí tl. zavře ventil o 25%. Při plném zavření červená dioda + bliká. Tl. je možné sledovat na kolik procent je ventil zavřený.

Po ukončení odladění stiskněte tl. Mode, zvolte regulaci (č. 1 až 6) a potvrd'te tl. i←. Proběhne adaptace a poté začne R3V regulovat dle vybrané regulace.

ZÁKLADNÍ ZOBRAZENÍ

Na displeji se zobrazuje aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).

Servisni rezim Po 15:00

VOLBA REGULACE (MÓDU)

Stiskněte tl. Mode a zvolte daný režim tl. Hebo a stiskněte tl. této regulace. Tl. Mode se vrátíte do základního zobrazení.

i←, tím přejdete do nastavení konstant

Regulace c.98 Servisni rezim

NASTAVENÍ KONSTANT

Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.

PŘEBĚH VENTILU (z výroby 120 s)

Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s. Pomoci tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrďte tl.

Prebeh ventilu 120 sekund

VERZE FIRMWARU (obnovení továrního nastavení)

Pouze informačni údaj o verzi fi rmwaru. OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!

Verze 10.03

INFORMACE PRO KONEČNÉHO UŽIVATELE

V základním zobrazení stiskněte tl. i ← pro následující informace: Podle druhu zapojení zobrazuje teploty čidel nebo stav termostatu. Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena. I : ON = vzdálený termostat je sepnutý (nebo použita klema) I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)

Zobrazení aktuální teploty kotle (K) a stavu spalinového termostatu (S). Pozn.: objevuje se pokud je čidlo zapojeno.

K:55.0" S:OFF

POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená homí mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str. 6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.

Presah T kotle K:70.0" H:60.0"

Orientační hodnota otevření ventilu v procentech. Pozn.: informativní údaj, přibližný výpočet pozice ventilu. Stiskněte tl. Esc pro návrat do základního zobrazení.

Pozice: 0%

REGULACE Č.99 - LETNÍ REŽIM

Využití této funkce je především v období léta, kdy není nutné topit. V tomto režimu jsou ventily uzavřeny a čerpadlo vypnuté.

Z důvodu ochrany proti vodnímu kameni probíhá automaticky protočení čerpadla a plné otevření a opětovné zavření ventilu (každou sobotu ve 14 hodin - doba trvání je cca 4 minuty podle typu ventilu).

Pozn.: protizámrazová ochrana je aktivní!

ZÁKLADNÍ ZOBRAZENÍ

Na displeji se zobrazuje aktuální den a čas (např. Po=Pondělí, 15:00) nebo zobrazený okruh (např. okruh:1).

Letni rezim Po 15:00

VOLBA REGULACE (MÓDU)

Stiskněte tl. Mode a zvolte daný režim tl. Hebo a stiskněte tl. této regulace. Tl. Mode se vrátite do základního zobrazení.

i←, tím přejdete do nastavení konstant

Regulace c.99 Letni rezim

NASTAVENÍ KONSTANT

Stiskněte tl. Mode a poté tl. i←, tím přejdete k nastavení konstant pro vybranou regulaci a na displeji se objeví první konstanta (přeběh ventilu). Použijte tl. i← nebo tl. Esc pro listování mezi konstantami. Dlouhým stiskem tl. Esc se vrátíte do základního zobrazení.

PŘEBĚH VENTILU (z výroby 120 s)

Mění se v závislosti na použitém typu ventilu. Lze nastavit v rozsahu 30 až 250 s.

Pomoci tl. + nebo nastavte doporučenou hodnotu od výrobce ventilu a potvrďte tl.

Prebeh ventilu 120 sekund

VERZE FIRMWARU (obnovení továrního nastavení)

Pouze informační údaj o verzi fi rmwaru.

OBNOVENÍ TOVÁRNÍHO NASTAVENÍ stiskněte dlouze tl. (na cca 5s) - uložené programy a nastavení budou SMAZÁNY!

Verze 10.03 R3J-421

INFORMACE PRO KONEČNÉHO UŽIVATELE

V základním zobrazení stiskněte tl. i← pro následující informace:

Podle druhu zapojení zobrazuje teploty čidel nebo stav termostatu.

Pozn.: pokud se objeví !!! označuje to, že daná čidla nejsou připojena.

I: ON = vzdálený termostat je sepnutý (nebo použita klema)

I : OFF = vzdálený termostat je vypnutý (ventil se uzavře)

Zobrazení aktuální teploty kotle (K) a stavu spalinového termostatu (S).

Pozn.: objevuje se pokud je čidlo zapojeno.

K:55.0" 5:0FF

POKUD DOJDE K PŘEKROČENÍ MAXIMÁLNÍ TEPLOTY KOTLE OBJEVÍ SE V ZÁKLADNÍM ZOBRAZENÍ

HLÁŠENÍ „Presah T kotle K: 70.0 °C H: 60.0°C, kde K je aktuální teplota kotle a H je nastavená horní mez teploty kotle (viz konstanta „Maximální teplota kolte“ viz str. 6). Dojde k automatickému zapnutí čerpadel a ventily se otevřou naplno.

Presah TkotJe K:70.0" H:60.0"

Orientační hodnota otevření ventilu v procentech.

Pozn.: informativní údaj, přibližný výpočet pozice ventilu.

Stiskněte tl. Esc pro návrat do základního zobrazení.

Poize: 0%

PROTIZÁMRAZOVÁ OCHRANA

Je aktivní u regulace mistnosti a ekvitermni s dorovnáním. Pokud teplota v místnosti klesne pod 3°C, tak se otevře naplno ventil a zapne se čerpadlo. Jakmile teplota stoupne o 0.5°C, vrací se zpět do nastaveného režimu.

ADAPTACE VENTILU

Při prvním zapnutí regulátoru nebo při změně regulace (popř. změně přeběhu ventilu) dochází k adaptaci ventilu. Regulátor si automaticky zjišťuje dolní polohu ventilu, které využívá pro správnou funkci otevíráni a uzavíráni ventilu (LED + a - svití současně).

K adaptaci také dochází automaticky každý den ve 14 hod.

Probiha adaptace

CHYBOVÁ HLÁŠENÍ

PŘÍČINA ŘEŠENÍ zobrazeno na LCD
NENÍ ZAPOJENO čidlo teploty v místnosti M1 nebo M2 (I)	Pokud je vybrána regulace podle místnosti nebo ekvitermní s dorovnáním je nutné připojit čidlo M1 nebo M2!
JE PŘIPOJEN vzdálený termostat Je	Je nutné změnit typ regulace, protože ovlá-dání vzdáleným termostatem je možné pou-ze pro regulace č.2,4,6!
JE POUŽITA PROPOJKA (KLEMA)	Je nutné změnit typ regulace, protože kle-ma se použije pouze pro regulace s prosto-rovým termostatem č. 2,4,6!
NENÍ ZAPOJENO čidlo teploty za ventilem V1 nebo V2 (V)	Pro všechny druhy regulace je nutné připojit čidlo V1 nebo V2!
Servisní technik zablokoval nastavení celého systému heslem.	Volejte servisního technika.POZOR NEPOUŽÍVEJTE tovární RESET - dojde k vymazání všech nastavení a topný systém nebude pracovat korektně!

TECHNICKÉ PARAMETRY

Balení R3V-421 navíc obsahuje:

KO - čidlo za kotlem (CT01-10k S) ..1ks

VT - čidlo venkovní (CT05-10k) ..1ks

V1 - čidlo za ventilem (CT01-10k C) ..1ks

M1 - čidlo pro místnost (CT05-10k) ..1ks

Z1 - čidlo zpátečky (CT01-10k C) ..1ks

další čidla a příslušenství lze dokoupit na www.elbock.cz

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

8594012221284

Napájení	5 V/ DC, 500 mA (doporučujeme zdroj AD05 nebo AD05-DIN, nejsou součástí balení)
Jmenovitý proud	< 250 mA
Přikon	< 1,5 W
Počet teplotních změn	6 na každý den
Minimální program.čas	10 minut
Rozsah nastav.teplot	2 °C až 99 °C
Nastavení teplot	po 0.5 °C
Minim. indikační skok	0.1 °C
Přesnost měřeni	±0.5°C
Výstupy (I max)	relé 5 A/250 V AC
Stupeň krytí	IP20
Pracovní teplota	0°C až +40°C

V případě záručního a pozáručního servisu, zašlete výrobek včetně dokladu o koupi na adresu výrobce. Záruka se nevztahuje na poruchy vzniklé následkem neodborné instalace a zásahem do zařízení.

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

www.elbock.cz

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel.: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]

[phone]
