NÁVOD K OBSLUZE Pocket Home PH-BHD Elektrobock

BEZDRÁTOVÁ RÍDICÍ JEDNOTKA PRO OVLÁDÁNÍ DIGITÁLNÍCH HLAVIC

(V RÁMCI JEDNÉ MÍSTNOSTI)

Bezdrátová řídicí jednotka

Obousměrná rádiová komunikace na 433.92 MHz

Komfortní řešení vytápění v místnosti

Předvidavý systém (zaručuje určenou teplotu v požadovaném čase, pouze v systému autonomním režimu)

Úspora nákladů na energii během dovolené

Reguluje teploty v místnosti podle nastavených požadavků

Umožňuje začlenění do systému PocketHome®, kde se stane podřízeným prvkem centrální jednotky PH-CJ37

FUNKCE SYSTÉMU

Tento bezdrátový obousměrný systém je primárně navržen pro regulaci radiátorů v rámci jedné místnosti. Řídicí jednotka zde plní funkci bezdrátového teplotního čidla. Podle teploty v referenční místnosti, kde je umistěna, ovládá digitální hlavice a reguluje celou topnou soustavu podle nastaveného programu. Umožňuje ovládání až 255 radiátorů z jednoho místa. Řídicí jednotka posílá podle požadované teploty příkazy jednotlivým hlavicím, které ovládají ventily radiátorů (zavíraji nebo otevírají), ke kterým jsou připojeny. Všechny hlavice jsou pak v daném čase ve stejném stavu (mají shodné % otevření).

PRVKY SYSTÉMU

OZNAČENÍ A VLASTNOSTI FOTO
PH-BHD bezdrátová řídicí jednotkaměři prostorovou teplotu v mistnosti a řídí vytápění příslušné mistnosti •plní funkci bezdrátového teplotního čidla •je schopna ovládat až 255 prvků (PH-HD03, PH-HD23) z jednoho mista •zjišťuje aktuální stavy aktivovaných prvků systému •pro řízení přes mobilní telefon stačí připojit modul GST1/GST2 (str.9,12,13) •lze ji začlenit do systému PocketHome®, kde se stane podřízeným prvkem centrální jednotky PH-CJ37 a plní její požadavky
PH-HD03 bezdrátová digitální hlavice bez LCDz řídici jednotky přijímá přikazy podle kterých ovládá polohu ventilu radiátoru •zpět vysilá potvrzení o provedené změně i poruchové stavyindikace funkcí LEDúsporné napájení alkalickými bateriemi 2 x1.5 V typ AA
PH-HD23 bezdrátová digitální hlavicesnimá a zobrazuje aktuální teplotu v daném mistěz řídici jednotky přijímá přikazy podle kterých ovládá polohu ventilu radiátoru •zpět vysilá potvrzení o provedené změně i poruchové stavyje schopna pracovat i v autonomním režimuúsporné napájení alkalickými bateriemi 2 x1.5 V typ AA

Aby nedocházelo k rušení a ovlivňování systémů je každý systém chráněn vlastním unikátním kódem, který je uložen z výroby v řídící jednotce PH-BHD!
Pro správnou komunikaci všech prvků systému s řídici jednotkou PH-BHD je nutné provést naučení kódu - AKTIVACI každého prvku přidaného do systému!
Jelikož celý systém pracuje na obousměrné rádiové frekvenci 433.92 MHz dodržujte pokyny pri montáži a umístění každého prvku systému podle určeného návodu!

PROPUSTNOST RF SIGNÁLU 433,92 MHz RŮZNÝMI MATERIÁLY

zed' sádro-karton sklo železo-beton železo

Pozn.: Uvedené hodnoty jsou pouze informativní, mění se vlivem podmínek v místě vysílání a příjmu signálu!

vnitřní anténa

podsvětlený znakový displej

Během dne šetří energii a podsvícení je neaktivní. Jakmile se začne stmívat (minimálně 2 minuty v šeru), reaguje na stisknutí libovolného tlačítka a displej je automaticky podsvícený na cca 2s. (Pozn.: během vysilání se podsvit vypne)

ovládací tlačítka

prostor pro umístění baterie

konektor pro napájecí zdroj AD05-JACK

(5 až 12 V/ DC min. 150mA)

konektor RS232 pro modul GST

Pozn.: externí zdroj a GSM moduly nejsou součástí PH-BHD!

UMÍSTĚNÍ BATERIÍ A JEJICH VÝMĚNA

Otevřeme kryt baterii a odstraníme ochranný papírek, tim se stane PH-BHD funkční.1.

Při výměně baterii dbáme na správnou polaritu, která je vyznačena v prostoru pro baterie.2.

Nutnost výměny baterií je indikována na displeji blikáním symbolu 📄 .3.

Používejte vždy alkalické tužkové baterie 2x1.5V typ AA! 4.

Použitou baterii likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

POPIS OVLÁDACÍCH PRVKŮ PH-BHD

změna hodin (v režimu PROG) nastavování datumu a času (v režimu dovolená “ [icon]” ) listování mezi prvky (v režimu ACTIV a INFO) posun při nastavování konstanty 17 - telef.číslo (v režimu CONST)

enter (potvrzení ) zobrazení informace a požadované teplotě, provozních hodinách a pozici otevření ventilu v %

změna teploty změna v nastavování hodin a konstant listování při výběru funkce (Fce)

+●výběr programu pro hlavice (v režimu AUTO)přepínání mezi programy (v režimu PROG)přepínání mezi konstantama (v režimu CONST)přepínání mezi teplotama “(a” (v režimu MANU)přídání prvku (v režimu ACTIV)	●Denzměna dne (v režimu PROG)
●nulování hodin provozudeaktivace hlavice (v režimu ACTIV)vypnutí všech hlavic (v režimu AUTO, MANU)	●Testtestování správného připojení (hlavice, GSM modulu)testování jednotlivých hlavic (v režimu ACTIV, INFO)
●kopírování dní (v režimu PROG)	●Fcevýběr funkce (režimu) viz str.6AUTO, MANU, CLOCK, PROG, CONST, ACTIV, INFO, UAdr
●dovolená (v tomto režimu nelze zobrazovat info)volba SUDÝ/LICHÝ týden (v režimu PROG)	●resetR

POPIS DISPLEJE PH-BHD

	indikace aktuálního dne
	symbol nastaveni aktuálního datumu a času, viz str. 6
	indikace probihající komunikace
	proměnná část displeje, zobrazení aktuálního času a požadované teploty/číslo programu, zobrazení dalších informaci je podrobně vysvětlen u každého režimu
	indikace úsporné teploty (v režimu MANU)
	symbol pro letní režim, viz str. 8
	indikace komfortní teploty (v režimu MANU)
	chybové hlášení, upozornění na chybu
	symbol pro nezámrzový režim, viz str. 11
	symbol pro režim dovolená, viz str. 11
	indikace slabé baterie
	indikace vysilání/přijmu signálu
	indikace obrácené komunikace viz str. 15
	proměnná část displeje, zobrazení aktuální teploty a vybraný režim (OFF, AUTO, MANU, PROG), zobrazení dalších informací je podrobně vysvětlen u každého režimu
	indikace intervalu programu (max. 6 intervalů na den)

POSTUP UVEDENÍ DO PROVOZU V SYSTÉMU PocketHome®

Aktivací PH-BHD do systému PocketHome® bude řídící jednotka ovládána centrální jednotkou PH-CJ37.

Na základě naměřené teploty v místnosti a přijatých informací (o požadované teplotě) od centrální jednotky bude ovládat hlavice (PH-HD23 nebo PH-HD03).

Pozn.: Aktivaci je možné provést i přes PC, PH-CJ37 připojíme k PC a spustíme software PocketHome a postupujeme dle návodu na software.

1. AKTIVACE PH-BHD

• prídáme nový prvek bHd do centrální jednotky PH-CJ37 (ACTIV
  v návodu na centrální jednotku) včetně teplotního programu
• na jednotce PH-BHD stiskneme tl. Fce a tlačitky +/- T vybereme režim UAdr
• potvrdíme tl. i
• na PH-CJ37 stiskneme tl. Test, centrální jednotka vyšle signál do PH-BHD
• po správném přijetí signálu se na PH-BHD zobrazí unikátní číslo centrální jednotky PH-CJ37 a přidělená adresa.
• do 2 minut centrální jednotka vysílá opakovaný signál do PH-BHD nebo stiskneme tl.Test pro urychlení komunikace
• na PH-BHD se objeví nápis bEZ:dr a jednotka je plně řízena z centrální jednotky PH-CJ37.

Indikace stavu jednotky BHD v systému PocketHome®

stav ventilu popis
OTEVŘENÝ	na displeji současně svítí AUTO i MANU
ZAVŘENÝ	na displeji současně bliká AUTO i MANU

2. NASTAVENÍ KONSTANT PH-BHD

Postupujeme podle návodu na str.8. CONST17 až CONST19 nebudou v tomto režimu zobrazeny.

3. AKTIVACE HLAVIC

Postupujeme podle návodu na str.10. Program pro hlavice nenastavujeme, požadovaná teplota je prénášena z PH-CJ37.

CO NENÍ NUTNÉ NASTAVOVAT?

1) ČAS - při změně času na PH-CJ37 dojde k automatickému předání času, na PH-CJ37 se krátce objeví nápis “ bHd “ a dochází k synchronizaci času
2) PROGRAMY - na PH-BHD nenastavujeme programy, protože program si zvolíme prímo na centrální jednotce

Další automatické funkce:

3) zpráva o stavu kotle - PH-CJ37 posílá 2x do hodiny všem prvkům informaci o stavu kotle (zobrazí se opět "bHd") a na PH-BHD se objeví nápis "t : Hr" (tj.hromadný test)

PH-BHD ve spojení s centrální jednotkou je podřízeným prvkem. Požadovaná teplota je posilána z centrální jednotky (režim AUTO na PH-BHD není přístupný).

Krátkodobou změnu teploty v místnosti, kde je PH-BHD umístěna lze provést tl. +/- T přímo na PH-BHD, pouze do další změny dané programem v centrální jednotce!

POSTUP UVEDENÍ DO PROVOZU V AUTONOMNÍM REŽIMU

PH-BHD může pracovat jako samostatná řídici jednotka, která ovládá hlavice v rámci jedné místnosti. Tento režim je autonomní - nezávislý na centrální jednotce PH-CJ37. Je vhodný pro vytápění v rámci jedné místnosti.

POPIS FUNKCÍ A JEJICH NASTAVENÍ PH-BHD

Ujistěte se, zda jste důkladně nastudovali úvodní část návodu s popisem přístroje, uložení baterií, funkci tlačítek a symbolů displeje (LCD)!

Další část je zaměřena na vysvětlení základních režimů a nastavení důležitých parametrů pro správnou funkci celého systému.

Stiskneme tl. Fce a tlačitky +/- T listujeme v jednotlivých režimech, pro výběr režimu stiskneme tl. i ← .

AUTO automatický režim (v systému PH není přístupný)

Systém pracuje v automatickém režimu podle nastaveného programu.

Stiskněte tl. +/-P pro změnu programu

Stiskněte tl. i ← pro následující informace:

- požadovaná teplota, pro krátkodobou změnu použijte tl. +/- T (str. 11)

- provozní hodiny, pro vynulování hodin provozu použijte tl. Off

- pozice otevření ventilů v %

Zobrazené informace na LCD:

1.řádek - aktuální den

3.řádek - zleva aktuální čas nebo chybové stavy, požadovaná teplota nebo číslo programu

5.řádek - aktuální teplota a zvolený režim

6.řádek - interval programu

MANU manuální režim

Systém pracuje v manuálním (ručním) režimu.

V tomto režimu je možné nastavit dvě požadované teploty, úspornou (

a komfortní II. Výběr a nastavení se provádí tl. +/- P a tl. +/- T.

Zobrazené informace na LCD:

1.řádek - aktuální den

3.řádek - zleva aktuální čas nebo chybové stavy, požadovaná teplota

4.řádek - zvolená teplota úsporná ( nebo komfortní II

5.řádek - aktuální teplota a zvolený režim

CLOCK nastavení aktuálního času a datumu

Tlačitky +/- T nastavte hodiny, potvrďte tl. 1← dále minuty, sekundy, den, měsíc a rok.

Každé nastavení potvrd'te tl. i ← .

Pro opuštění režimu stiskněte tl. Fce .

PROG programování

Rídicí jednotka plní funkci prostorového termostatu a umožňuje nastavení až 9-ti různých týdenních programů.

Na každý den lze nastavit až 6 časových intervalů s různými teplotami.

Při prvním zapnutí jsou programy 3-9 nastaveny z výroby (lze je také měnit).

U 1.a 2.programu je možné nastavit sudý a lichý týden, které se automaticky budou měnit podle požadavků (str. 7).

! Po aktivaci PH-BHD do systému PocketHome® nelze měnit programy, požadavky jsou posilány přímo z centrální jednotky PH-CJ37.

• stiskněte tl. Fce a tlačítky +/- T vyberte režim PROG, potvrd'te tl. i
• tlačitky +/- P vyberte program, který chcete nastavovat (1.P až 22.P)
• počátek změny teploty nastavujte tl. +/- H s minimálním krokem 10 minut
• k danému času přiřadťe požadovanou teplotu tl. +/- T po 0.5°C
• po nastavení prvního času a teploty stiskněte tl. i ← pro potvrzení
• automaticky se presunete do nastavení druhého času a teploty ve stejném dni, které je indikováno na posledním šestém řádku displeje symbolem 2
• takto postupujte až do nastavení posledního (šestého) intervalu
• po stisknutí tl. i ← se automaticky přepnete do nastavení dalšího dne, kde postupujte stejným způsobem.

Info: Pokud nevyuživáte všech 6 možností v jednom dni, přesunete se do dalšího dne postupným stisknutím tl. i ← nebo tlačitkem Den .

Pro opuštění režimu stiskněte tl. Fce .

KOPÍROVÁNÍ DNÍ V REŽIMU PROG

Slouží pro zrychlení programování. Program z jednoho dne můžeme zkopírovat pouhým stisknutím tl. Kopi, do dalšího dne.

• indikátor dne musí být na dni, který požadujete zkopírovat do následujícího dne
• stiskněte tl. Kopi, program se automaticky přepíše do následujícího dne a indikátor dne (1. řádek displeje) se přesune na další den.

V případě, že máme nastavené programy 1.P a 2.P,můžeme určit, který bude aktivní v lichém nebo sudém týdnu. Po tomto nastavení se v režimu AUTO budou programy automaticky střidat každý týden (výhodné pro směnný provoz).

• stiskněte tl. Fce a tlačitky +/-T vyberte režim PROG, potvrd'te tl. i←
• tlačitky +/- P vyberte program 1.P
• stiskněte tl. a určete, pro který týden bude program aktivní L = lichý, U = sudý, 1 = bez určení
• program 2.P bude určen automaticky.

Pro opuštění režimu stiskněte tl. Fce .

PŘEDNASTAVENÉ PROGRAMY Z VÝROBY

Programy 3.P až 9.P jsou prednastavené z výroby, ale lze je měnit podle potřeby jako 1.P a 2.P. (př.: údaj 5/21 znamená v 5 hodin je požadovaná teplota 21°C).

Pozn.: - pri změně již prednastavených programů překontrolujte všech 6 časových úseků!

Pro místnosti:
program 3	1	2	3	4	5	6
Ponděli	05/21	06/18	12/20	16/21	18/22	21/18
Úterý	05/21	06/18	12/20	16/21	18/22	21/18
Středa	05/21	06/18	12/20	16/21	18/22	21/18
Čtvrtek	05/21	06/18	12/20	16/21	18/22	21/18
Pátek	05/21	06/18	12/20	16/21	18/22	21/18
Sobota	07/21	21/18
Neděle	07/21	21/18

Pro mietnost:
program 4	1	2	3	4	5	6
Ponděli	06/21	07/18	15/21	18/22	22/18
Úterý	06/21	07/18	15/21	18/22	22/18
Středa	06/21	07/18	15/21	18/22	22/18
Čtvrtek	06/21	07/18	15/21	18/22	22/18
Pátek	06/21	07/18	15/21	18/22	22/18
Sobota	07/21	18/22	22/18
Neděle	07/22	18/23	22/19

Pro matnosti:
program5	1	2	3	4	5	6
Ponděli	08/21	09/18	15/21	18/22	23/18
Úterý	08/21	09/18	15/21	18/22	23/18
Středa	08/21	09/18	15/21	18/22	23/18
Čtvrtek	08/21	09/18	15/21	18/22	23/18
Pátek	08/21	09/18	15/21	18/22	23/18
Sobota	08/21	18/22	22/18
Neděle	08/21	18/22	22/18

Pro mistnosti:
program 6	1	2	3	4	5	6
Pondělí	07/21	09/18	15/22	18/23	22/18
Úterý	07/21	09/18	15/22	18/23	22/18
Středa	07/21	09/18	15/22	18/23	22/18
Čtvrtek	07/21	09/18	15/22	18/23	22/18
Pátek	07/21	09/18	15/22	18/23	22/18
Sobota	07/21	18/23	22/18
Neděle	07/21	18/23	22/18

Pro misnosti:
program /	1	2	3	4	5	6
Pondělí	07/22	09/18	15/23	18/24	22/18
Úterý	07/22	09/18	15/23	18/24	22/18
Středa	07/22	09/18	15/23	18/24	22/18
Čtvrtek	07/22	09/18	15/23	18/24	22/18
Pátek	07/22	09/18	15/23	18/24	22/18
Sobota	08/22	18/24	22/18
Neděle	08/22	18/24	22/18

Pro mistnosti:
program 8	1	2	3	4	5	6
Pondělí	06/20	08/18	14/21	17/22	22/17
Úterý	06/20	08/18	14/21	17/22	22/17
Středa	06/20	08/18	14/21	17/22	22/17
Čtvrtek	06/20	08/18	14/21	17/22	22/17
Pátek	06/20	08/18	14/21	17/22	22/17
Sobota	07/21	17/23	22/19
Neděle	07/21	17/23	22/19

Pro misnostk
program 9	1	2	3	4	5	6
Ponděli	08/23	21/18
Útery	08/23	21/18
Středa	08/23	21/18
Čtvrtek	08/23	21/18
Pátek	08/23	21/18
Sobota	08/23	21/18
Neděle	08/23	21/18

CONST nastavení konstant

Pro správnou funkci řídící jednotky je nutné nastavit následující konstanty, kterými například vymezíme teplotní hranice nebo režim regulace.

• stiskněte tl. Fce a tlačitky +/- T vyberte režim CONST, potvrďte tl. i ←
• tlačitky +/- P listujte mezi konstantami (viz níže)
• tl. +/- T nastavite hodnoty konstant a vždy potvrdíte tl. i ←.

1. MINIMÁLNÍ REGULOVANÁ TEPLOTA

Omezení minimální nastavitelné teploty. Při použití GSM modulu budete informování SMS zprávou o poklesu teploty v místnosti pod tuto hodnotu.

Nastavte hodnotu tl. +/- T a stiskněte tl. i←, tím se automaticky přesunete k nastavení další konstanty.

Omezení maximální nastavitelné teploty. Při použití GSM modulu budeme informování SMS zprávou o vzrůstu teploty v místnosti nad tuto hodnotu.

Volitelný rozsah od 15°C do 39°C (po 0.5°C).

Nastavte hodnotu tl. +/- T a stiskněte tl. i←, tím se automaticky přesunete k nastavení další konstanty.

3. PŘEDČASNÉ ZAPNUTÍ/ LETNÍ REŽIM (pouze v autonomním režimu)

Tl. +/- T vyberte jeden z následujících režimů a potvrd'te tl. i ←.

(! pokud je PH-BHD řízena z centrální jednotky není tato konstanta zobrazena)

Volba 0 = normální režim

Běžný provoz topného systému bez předčasného zapnutí topení.

Volba 1 = předčasné zapnutí topení

Tato funkce Vám zaručí požadovanou teplotu v požadovaný čas.

Nemusíte přemýšlet, kdy zapnout topení, aby ráno při vstávání bylo teplo a přitom se netopilo zbytečně dlouho předem. Programujete pouze, kdy chcete mít požadovanou teplotu. PH-BHD si během dvou dnů provozu zjistí tepelné konstanty místnosti a potom spíná topení s požadovaným předstihem. Doba předčasného zapnutí je omezena na 2 hod.

Volba 2 = letní režim

V tomto režimu není povoleno zapnutí topení. Využití je především v období léta, kdy není nutné topit. Po aktivaci tohoto režimu se na displeji objeví symbol „ 🚙️ „.

Pozn.: protizámrazová ochrana (3°C) je stále funkční. V tomto režimu nelze měnit teplotu a nastavit režim dovolená!

15. KOREKCE REFERENČNÍHO BODU - SÍLA HLAVIC PŘI UTAŽENÍ VENTILU

Nastavujete sílu hlavic při utahování ventilů v rozsahu od 1 až 5.

Proved'te nastavení a stiskněte tl. i←, tím se automaticky přesunete k nastavení další konstanty.

KOREKCE REFEREČNÍHO BODU:

slouží k přesnému nastavení referenčního bodu při adaptaci hlavice na ventil. Pohybuje se v krocích 1 až 5 a standartně je z výroby nastavena na hodnotu 3. Tuto hodnotu není potřeba většinou měnit. Změnu je nutné provést jen v případě, že hlavice se nedokáže na ventil adaptovat a hlásí ERROR nebo propoušti-li i při zavřeném ventilu. Korekce je také nutná u staršich ventilů s vymačkanými těsnicími kroužky nebo u ventilů které kladou větší mechanický odpor. Čím větší číslo, tím větší sila hlavice při utažení ventilu.

Příklady změn:

1. Hlavice propoušti vodu i pri zavření na 0% - zvětšime danou konstantu na 4 nebo 5.
2. Hlavice začne propouštět vodu až nad hodnotou 50% otevření - zmenšíme danou konstantu na 2 nebo 1.

17. VOLBA OVLÁDÁNÍ POMOCÍ GSM MODULU (pouze v autonomním režimu)

Touto konstantou volíme možnost ovládání centrální jednotky přes GSM modul.

Možnosti:

GSM: N gsm modul není povolen, konstanty 18 a 19 se automaticky přeskakují.

GSM: A gsm modul povolen, konstanty 18 a 19 je nutné nastavit!

Výběr proved'te tl. +/- T a potvrd'te tl. i ← .

(ovládání gsm modulem je podrobně popsáno v návodu na GST1/GST2)

! Po aktivaci PH-BHD do systému PocketHome® se tato konstanta nezobrazuje!

(GSM modulem je ovládaná centrální jednotka PH-CJ37).

18. NASTAVENÍ TELEFONNÍHO ČÍSLA (pouze v autonomním režimu)

Tuto konstantu lze nastavit pokud u CONST 17 je volba GSM: A.

Vyberte z následujících možností:

O zpětná SMS bude zaslána na telefonni číslo, ze kterého byla zpráva odeslána

Z zpětná SMS bude zaslána na zadané telefonní číslo

V zpětná SMS bude zaslána na telefonní číslo, ze kterého byla zpráva odeslána

a zároveň na zadané telefonní číslo v PH-BHD

Při volbě „Z“ a „V“ nastavte telefonní číslo v mezinárodním formátu

(420123456789), na které mají být odesilány zpětné SMS zprávy o stavu systému.

Je možné zadat telefonní číslo min. 10-místné až 15-místné (pro ČR obvykle

12-místné telefonní číslo včetně předvolby)

Nastavujte tl. +/- T a každé nastavení potvrd'te tl. i←.

Mezi čísly je možné listovat tl. +/- H.

19. NASTAVENÍ PIN KÓDU POUŽITÉ SIM KARTY (pouze v autonomním režimu)

Tuto konstantu lze nastavit pokud u CONST 17 je volba GSM: A.

Nastavte PIN kód SIM karty, která je vložena do modulu GST1/GST2.

Tl. +/- T proved'te zadání PINu a každé nastavení potvrd'te tl. i ← .

Mezi čísly je možné listovat tl. +/- H.

26. VERZE FIRMWARU

Tuto konstantu nelze nastavit, informuje pouze o verzi fi rmwaru.

Pro opuštění režimu stiskněte tl. Fce .

Tento režim umožnuje postupně přidávat (aktivovat) hlavice do systému a přiřazovat jim teplotní program.

Maximální počet hlavic celého sytému je 255!

• stiskněte tl. Fce a tlačitky +/- T vyberte režim ACTIV, potvrd'te tl. i
• na LCD se objeví možnost výběru programu pro hlavice PROGR
• tl. +/-T priřad'te program 1.P - 9.P a potvrd'te tl. i←
• dalším krokem postupně aktivujeme hlavice Hd1 až Hd255
• stiskněte tl. +/- P tim určíme adresu první hlavice (Hd : 1) (číslo v 5. řádku nás informuje o celkovém počtu aktivních hlavic)
• uved'te hlavici do režimu učení (PODLE TYPU HLAVICE viz níže)
• stiskněte tl. Test na PH-BHD (objeví se symbol pro vyslání signálu a symbol komunikace s prvkem
• na hlavici dojde k indikaci přijetí signálu a tím je hlavice AKTIVOVÁNA!

Pokud se na PH-BHD objevuje nápis UCENI, potom některá z hlavic nebyla správně aktivována! Postupně vyberte hlavice a otestujte tl. Test , hlavice u které se objeví nápis Err znovu aktivujte dle výše popsaného postupu.

celkový počet aktivních prvků

POZOR: Pokud je hlavice v režimu adaptace nebo reguluje (točí motorkem),

nepřijímá ani nevysílá žádný signál! Při aktivaci dbejte tohoto upozornění a pokud se hlavice nepřihlásí do systému, použijte opětovně tl. Test .

POSTUP PRO AKTIVACI HLAVIC PH-HD03:

• na hlavici stiskněte "FUNKČNÍ TLAČÍTKO" (cca 1.5 s)
  a tím se dostanete do režimu učení kódu (viz návod k PH-HD03)
• na PH-BHD přejděte do režimu ACTIV, vyberte danou hlavici a stiskněte tl. Test
  (objeví se symbol pro vyslání signálu 📋 a symbol komunikace s prvkem ⇔)
• na hlavici současně zablikají dvě diody a tím je hlavice AKTIVOVÁNA!
  Pokud se na displeji PH-BHD objeví Err je nutné provést kontrolu připojení a postup opakovat!
• další hlavici přidáte tl. +/- H, tl. +/- P určíte adresu druhé hlavice (Hd : 2)
  a opakujte postup jako pri aktivaci první hlavice.

adresa hlavice
(pořadové číslo)

POSTUP PRO AKTIVACI HLAVIC PH-HD23:

• hlavici uved'te do režimu učení " UA:dr" (viz návod PH-HD23)
• na PH-BHD přejděte do režimu ACTIV, vyberte danou hlavici a stiskněte tl. Test
  (objeví se symbol pro vyslání signálu a symbol komunikace s prvkem
• dalším stisknutím tl. Test ověřte správnou aktivaci hlavice
• na hlavici se zobrazí tESt a symbol bezdrátové komunikace ⇔, a tím je prvek AKTIVOVÁN!
• stejným způsobem postupujte i při aktivaci dalších hlavic
  Pokud se na displeji objeví Err je nutné provést kontrolu připojení a postup opakovat!

Pro opuštění režimu stiskněte tl. Fce .

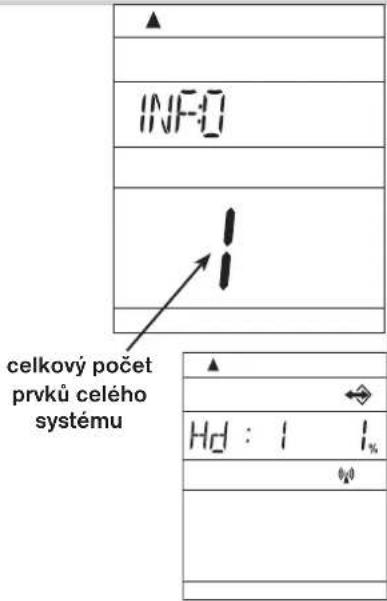

V tomto režimu je možné získat informace o stavu jednotlivých hlavic v systému.

• stiskněte tl. Fce a tlačitky +/-T vyberte režim INFO, potvrd'te tl. i←

• na displeji se objeví informace o zvoleném programu PROGR (*)

• stisknutím tl. +/-T je možné měnit teplotu pro daný režim

- po stisku tl. i← se na displeji zobrazí informace o hlavici Hd: 1

1. požadovaná teplota,

2. zvolený režim (AUTO, MANU)

3. nastavený program

4. stisknutím tl. Test je možné zjistit % otevření hlavice

5. informace o dalších hlavicích zjistíte stisknutím tl. +/- H

* Pokud je PH-BHD aktivován v systému PocketHome® číslo programu se nezobrazuje (je zobrazena požadovaná teplota z centr. jednotky).

UAdr aktivace do systému PocketHome® (viz str.5)

Tento režim slouží pro aktivaci PH-BHD do systému řízeného centrální jednotkou.

• prídejte nový prvek BHD do PH-CJ37 (režim ACTIV, v návodu na centrální jednotku)
• na jednotce PH-BHD stiskněte tl. Fce a tlačitky +/-T vyberte režim UAdr
• potvrd'te tl. i
• na PH-CJ37 stiskněte tl. Test v režimu ACTIV pro vybraný prvek BHD

Po správné aktivaci se na PH-BHD zobrazí unikátní číslo a přidělená adresa.

PH-BHD se stane podřízenou jednotkou a čeká na pokyny

z centrální jednotky PH-CJ37!

DALŠÍ FUNKCE

DOVOLENÁ

Tato funkce je velmi užitečná v době dovolené, kdy dům je prázdný a není potřeba měnit teplotu. Nastavujeme vždy DATUM a HODINU návratu z dovolené, kdy požadujeme, aby se PH-BHD vrátila do nastaveného programu (v AUTO nebo MANU)!

• vyberte režim AUTO nebo MANU
• stiskněte tl.
• tlačitky +/- H nastavte datum návratu z dovolené a potvrďte tl. i ←
• nastavte čas návratu a opět potvrd'te tl. i
• tlačitky +/- T nastavujete teplotu, která se bude udržovat po celou dobu dovolené, než se vrátíte
• po cca 30-ti sekundách přejde řídici jednotka do režimu dovolené

V tomto režimu nejsou funkční tlačitka (mimo Info, Off a 📄) !

Zrušení tohoto režimu je možné jen tl.

Tento režim nelze nastavit v LETNÍM režimu (nastavená konstanta 3, symbol 😊)!

Pokud je PH-BHD aktivován v systému PocketHome®, dovolená se zadává přímo na centrální jednotce PH-CJ37!

KRÁTKODOBÁ ZMĚNA TEPLOTY V REŽIMU AUT

Tuto funkci využijeme v případě, kdy aktuální teplota v místnosti je pro nás v danou chvíli nevhodná a potřebujeme ji krátkodobě změnit, bez dalšího zásahu do programu.

Tato funkce je možná v režimu AUTO, pouhým stisknutím tl. +/- T nastavíme jinou teplotu než je zadaná v programu. Tuto teplotu bude PH-BHD udržovat až do další změny dané programem.

FUNKCE " OTEVŘENÉ OKNO"

Pokud nähle poklesne teplota v místnosti naměřená jednotkou PH-BHD (např. vlivem otevření okna o 1.2°C během 2 minut), tak řídici jednotka posílá příkaz k hlavicim pro uzavření ventilu a tím šetři energii. Na displeji řídici jednotky PH-BHD se objeví nápis "OKNO". K ukončení režimu dojde při nárustu teploty nebo do 30 minut. K dalšimu režimu "otevřené okno" může dojit nejdříve po 10-ti minutách a opětovnému poklesu teploty v místnosti o 1.2°C.

RESET

Tlačitko R použijte pouze v prípadě nedefi novatelné chyby - po stisknutí dojde k resetu procesoru, ale veškeré uložené změny budou zachovány v paměti E-EPROM!

Pokud chcete vynulovat všechny nastavené parametry a programy (programy 3 až 9 se vrátí do výrobního nastavení), stiskněte tl. Off a tl. R, pustěte tl. R a následně tl. Off (na LCD se krátce objeví nápis RESET).

FUNKCE OFF trvalé vypnutí (zavření ventilu)

V režimu AUTO nebo MANU stiskněte tl. Off, tím dojde k vypnutí všech hlavic tj. uzavření ventilů. Pro zrušení této funkce použijte opět tl. Off.

PROTIZÁMRAZOVÁ OCHRANA

Pokud teplota v místnosti klesne pod 3°C, tak PH-BHD automaticky vysílá příkaz k otevření hlavic na 100%. Jakmile teplota stoupne, vrací se zpět do nastaveného režimu.

PRIPOJENÍ MODULU GST1/GST2 (pokud je PH-BHD řízena centrální jednotkou nelze využit!)

Systém je možné rozšířit o GSM modul GST1/GST2, který umožní dálkové ovládání řídící jednotky přes mobilní telefon. Jednoduchými zprávami SMS ovládáme vytápění nebo ziskáváme informace o stavu. Podrobnější návod viz modul GST1/GST2 (volbu možnosti připojení modulu provedte CONST 17-19, str.9).

POUŽITÍ EXTERNÍHO GSM MODULU

Systém je možné rozšířit o GSM moduly GST1 nebo GST2, které umožňují dálkové ovládání řídící jednotky přes mobilní telefon. Jednoduchými zprávami SMS ovládáme vytápění nebo získáváme informace o stavu. Podrobnější návod viz modul GST1 nebo GST2 (volbu možnosti připojení modulu provedeme CONST 17-19, str.9). PRO SPRÁVNOU FUNKCI JE NUTNÉ DODRŽET NÁSLEDUJÍCÍ POSTUP!

1. Proved'te montáž a nastavení řídicí jednotky podle návodu.

2. Na řídicí jednotce nastavte konstanty 17, 18 a 19 následovně:

- stiskněte tl. Fce a tlačitky +/- T vyberte režim CONST, potvrd'te tl. i

- tlačitky+/- P vyberte CONST17

- tl±/-T vyberte možnost GSM: A a potvrd'te tl. i←, tím přejdete k nastavení CONST18 (nastavení telefonního čisla)

- tl+/-T postupně nastavte telefonní číslo v mezinárodním formátu (420123456789), na které mají být odesilány zpětné SMS zprávy o stavu prvků, každé nastavení potvrd'te tl. i← (mezi nastavenými čísly je možné listovat tl. +/-H)

- poslední konstantou CONST19 je PIN kód SIM karty, která je vložena do GSM modulu

- tl+/-T postupně nastavte číslo a opět potvrďte tl. i← (mezi nastavenými čísly je možné listovat tl. +/-H).

1. Do modulu GST1/GST2 vložte aktivovanou SIM kartu. Bliže v návodu na GST1/ GST2.

2. Propojte centrální jednotku s modulem pomocí datového kabelu (součást balení GST1/GST2) a poté připojte napájecí zdroj modulu k el. síti 230 V/50 Hz (bliká oranžová LED)!

3. Jakmile se rozsvití oranžová dioda na GST1 otestujte správné připojení tl. Test na řídici jednotce.

Na displeji PH-BHD se objeví jedno z následujících hlášení (k automatickému navázání spojení dojde vždy do 3 minut):

Signalizuje správné připojení modulu.

Modul není připojen, špatné připojení modulu!

Signalizuje správné připojení modulu a nastavení PIN kódu.

Signalizuje správné připojení modulu, ale špatné nastavení PIN kódu! Je nutné odpojit modul, provést RESET řídící jednotky a PIN kód nastavit správně!

Stav HD Informace o stavu řídicí jednotky

Auto HD nastavení režimu AUTO, jednotka bude pracovat podle posledního nastaveného teplotního programu

Manu HD nastavení režimu MANU, jednotka bude trvale udržovat poslední nastavenou teplotu

Vyp HD Vypnutí prvků HD, pro zrušení funkce použijte zprávu Teplota xx HD (pokud je v režimu AUTO, platí tento stav do další změny dané programem)

Teplota xx HD Změna požadované teploty (kde za xx zadáváme pouze celá číslav rozmezí povolených maximálních a minimálních teplot).

Zavolej zpětné zavolání

xx = hodnota teploty ve °C (vždy dvoumístné číslo, např. 05)

Pro odesílání a přijímání zpětných zpráv je možné použit jakýkoli typ mobilního telefonu!! Pokud má telefon možnost nastavení velikosti (formátu) písma, tak vždy při psaní zpráv používejte STŘEDNÍ velikost (možnost třech velikostí písma) nebo VELKÁ velikost (možnost dvou velikostí písma).

TVARY ZPĚTNÝCH ZPRÁV Z TERMOSTATU

Zadana: xx.x je teplota požadovaná (zadaná uživatelem)
Akt: xx.x je aktuální teplota místnosti
Poz xxx% pozice otevření ventilů v procentech (kde xxx je celé číslo od 0 do 100)
AUTO	jednotka je v automatickém režimu AUTO
MANU	jednotka je v manuálním (ručním) režimu MANU
OFF	jednotka je v režimu Off (trvale vypnutá)
Sig: x určuje ve likost signálu v místě umístění jednotky, kde x jsou hodnoty v rozsahu 0 až 5:0..nelze určit nebo nedetekován žádný signál1..nejhorší úroveň5..nejlepší úroveň signálu
Baterie! slabé baterie v řídicí jednotce
Noakcept! signalizuje chybu (špatný formát SMS atd.)

xx.x = hodnota teploty ve °C

ZPĚTNÉ ZPRÁVY JSOU ODESÍLÁNY DO 3 MINUT!

Pozn.: Pokud dojde k překročení min./max. teploty v místnosti (nastavené CONST 1 a 2) je automaticky zaslána „VAROVNÁ“ SMS zpráva ve tvaru shodném jako při odeslání SMS zprávy ve tvaru Stav HD.

Info: Při použití předplacené karty je nutné provést jednou za 3 měsíce placený hovor. Tento hovor se provede automaticky (za 80 dní v době od 16 do 21 hodin) na telefonní číslo uvedené v řídící jednotce (CONST 18) a po 20 s se hovor automaticky ukončí. SMS zprávou „Zavolej“ můžeme tuto funkci provést i dříve.

OBRÁCENÝ SMĚR KOMUNIKACE (pouze v systému s PH-CJ37)

Tato inteligentní funkce, urychluje komunikaci s centrální jednotkou (pouze v systému PH+)!

Při běžné komunikaci zjišťuje centrální jednotka v nastaveném komunikačním intervalu požadavky od všech prvků a poté provádí určené povely. Ale při obrácené komunikaci, daný prvek sám vysílá požadavek do centrální jednotky a ta okamžitě provede požadovaný povel.

Nastavení této komunikace se provádí na centrální jednotce v CONST16 (čas komunikace) stisknutím tl.

Pozn.: V době přijetí požadavku od BHD se na centrální jednotce objeví nápis bHd:1 SL, kde číslo 1 je pořadí jednotky BHD a SL (slave) označuje obrácenou komunikaci.

NEZÁVISLÝ REŽIM (pouze v systému s PH-CJ37)

Slouží ke změně požadované teploty nezávisle na centrální jednotce.

PH-BHD musí být aktivovaná v systému PocketHome® a v režimu Info na centrální jednotce musí být zvolen NEZÁVISLÝ režim (blíže návod PH-CJ37). PH-BHD v tomto režimu nebude regulovat podle požadavků z centrální jednotky, ale podle nastavené teploty přímo PH-BHD. Výhodou je, zachování možnosti, získávat informace o aktuální teplotě v dané místnosti z centrální jednotky.

Tuto funkci lze využít v penzionech, kancelářích a větších objektech.

Využití PH-BHD v systému PocketHome®:

OBJEKT S VLASTNÍM ZDROJEM TEPLA (např.rodinný dům)

Centrální jednotka PH-CJ37 ovládá přijímač kotle PH-PK20 (PK21) podle požadavků z jednotlivých místností, ve kterých jsou umístěny řídici jednotky PH-BHD (ty měří teplotu dané místnosti). Pokud dojde v kterékoliv z místnosti (s přiřazenou PRIORITOU) k poklesu teploty pod požadovanou úroveň, řídici jednotka PH-BHD vyšle požadavek hlavicim k otevření ventilů. Následně centrální jednotka PH-CJ37 zajistí zapnutí kotle a umožní vytopení místností.

Do centrální jednotky PH-CJ37 je možné aktivovat až 99 řídicích jednotek PH-BHD, což umožnuje rozšířit systém i pro větší objekty v rámci dosahu!

Využití PH-BHD v autonomním režimu:

OBJEKT BEZ VLASTNÍHO ZDROJE TEPLA (byt s centrálním vytápěním)

Rídici jednotka PH-BHD měří teplotu v referenční místnosti, kde je umístěna. Při poklesu teploty pod požadovanou úroveň vysilá pokyn všem hlavicím k otevření ventilů. Všechny hlavice PH-HD03 (popř. PH-HD23) pracují podle jednoho nastaveného teplotního programu na PH-BHD. Tento systém je vhodný pro menší objekty. Ve spojení s GSM modulem je možné tento systém ovládat i na dálku, pomocí mobilního telefonu!

TECHNICKÉ PARAMETRY

Napájení	2 x1.5 V alkal. baterie AA
Typ komunikace	obousměrná
Frekvence	433.92 MHz
Vf výkon	<10 mW
Dosah	300 m (na volné ploše), 35 m (v zástavbě)
Počet teplotních změn	na každý den 6 teplotních změn s různou teplotou
Minimální program.čas	10 minut
Rozsah nastavitelných teplot	3 až 39°C
Nastavení teplot	po 0.5°C
Minimální indikační skok	0.1°C
Přesnost měření	±0.5°C
Životnost baterií	1 až 3 roky podle typu použité baterie
Stupeň krytí	IP20
Pracovní teplota	0°C až +40°C

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., timto prohlašujeme, že výrobek PH-BHD je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Vydáno: 01.12.2008

na www.elbock.cz

V případě záručního a pozáručního servisu, zašlete výrobek na adresu distributora nebo výrobce.

Specialista na systém PocketHome®

[phone]

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

www.elbock.cz

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel.: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]

[phone]
