NÁVOD K OBSLUZE Pocket Home PH-BSP Elektrobock

BEZDRÁTOVÁ RÍDICÍ JEDNOTKA PRO OVLÁDÁNÍ EL.TOPNÝCH ZAŘÍZENÍ

(V RÁMCI JEDNÉ MÍSTNOSTI)

Bezdrátová řídicí jednotka
Obousměrná rádiová komunikace na 433,92 MHz
Komfortní řešení vytápění v místnosti
Předvídavý systém (zaručuje určenou teplotu v požadovaném čase, pouze v autonomním režimu)
Úspora nákladů na energii během dovolené
Reguluje teploty v místnosti podle nastavených požadavků
Umožňuje začlenění do systému PocketHome®, kde se stane podřízeným prvkem centrální jednotky PH-CJ37/ PH-CJ37 Plus

FUNKCE SYSTÉMU

Tento bezdrátový obousměrný systém je primárně navržen pro regulaci el.topení v rámci jedné místnosti. Řídici jednotka zde plní funkci bezdrátového prostorového termostatu. Podle teploty v referenční místnosti, kde je umistěna, ovládá zdroj tepla (např. topný panel) a reguluje celou topnou soustavu podle nastaveného programu. Umožňuje ovládání až 255 spínacích prvků z jednoho mista. Řídici jednotka posílá informace o požadované teplotě jednotlivým prvkům, každý prvek pak na základě těchto informací ovládá topné zařizení, ke kterému je připojen. PH-BSP spíná prvky postupně (cca po 1s), zabraňuje se tak proudovým nárazům v síti!

PRVKY SYSTÉMU

PH-BSP bezdrátová řídicí jednotka

• snímá teplotu uvnitř místnosti a centrálně spíná jednotlivá topná zařízení podle požadavků (plní funkci prostorového termostatu)
• je schopna ovládat až 255 spínacích prvků (PH-SP1, PH-SP2, PH-SP3) z jednoho místa
• prvky spíná postupně (po 1s), tím se zabraňuje proudovým nárazům v sítí
• je vhodná pro řízení el.topidel v jedné místnosti
• pro řízení přes mobilní telefon stačí připojit modul GST1/GST2 (str.9,12,13)
• Ize ji začlenit do systému PocketHome ^® , kde se stane podřízeným prvkem centrální jednotky PH-CJ37/PH-CJ37 Plus a plní její požadavky

PH-SP1 bezdrátový spínač - pod vypínač

• na základě přijatých informací, spíná topné zařízení
• zpět vysílá potvrzení o provedené změně
• jednoduchá montáz do instalační krabice
• stavy príjimače jsou indikovány LED diodami na prednim panelu
• po krátkodobém výpadku napětí se automaticky aktivuje do systému (paměť E-EPROM)

PH-SP2 bezdrátový spínač - nástěnný

• na základě přijatých informací, spíná topné zařízení
• zpět vysílá potvrzení o provedené změně
• jednoduchá montáz na instalační krabice
• stavy přijimače jsou indikovány LED diodami na předním panelu
• po krátkodobém výpadku napětí se automaticky aktivuje do systému (paměť E-EPROM)

PH-SP3 bezdrátový spínač - do zásuvky

• na základě přijatých informací, spíná topné zařizení
• zpět vysílá potvrzení o provedené změně
• jednoduchá montáž přímo do el.zásuvky
• připojení zařízení jednoduchým zasunutím do zásuvky (vhodné pro topidla s výstupem na vidlici)
• stavy príjimače jsou indikovány LED diodami na predním panelu
• po krátkodobém výpadku napětí se automaticky aktivuje do systému (paměť E-EPROM)

Aby nedocházelo k rušení a ovlivňování systémů je každý systém chráněn vlastním unikátním kódem, který je uložen z výroby v řídici jednotce PH-BSP!
Pro správnou komunikaci všech prvků systému s řídící jednotkou PH-BSP je nutné provést naučení kódu - AKTIVACI každého prvku přidaného do systému!
Jelikož celý systém pracuje na obousměrné rádiové frekvenci 433,92 MHz dodržujte pokyny při montáži a umístění každého prvku systému podle určeného návodu!

PROPUSTNOST RF SIGNÁLU 433,92 MHz RŮZNÝMI MATERIÁLY

sádro-karton

Pozn.: Uvedené hodnoty jsou pouze informativní, mění se vlivem podmínek v místě vysílání a příjmu signálu!

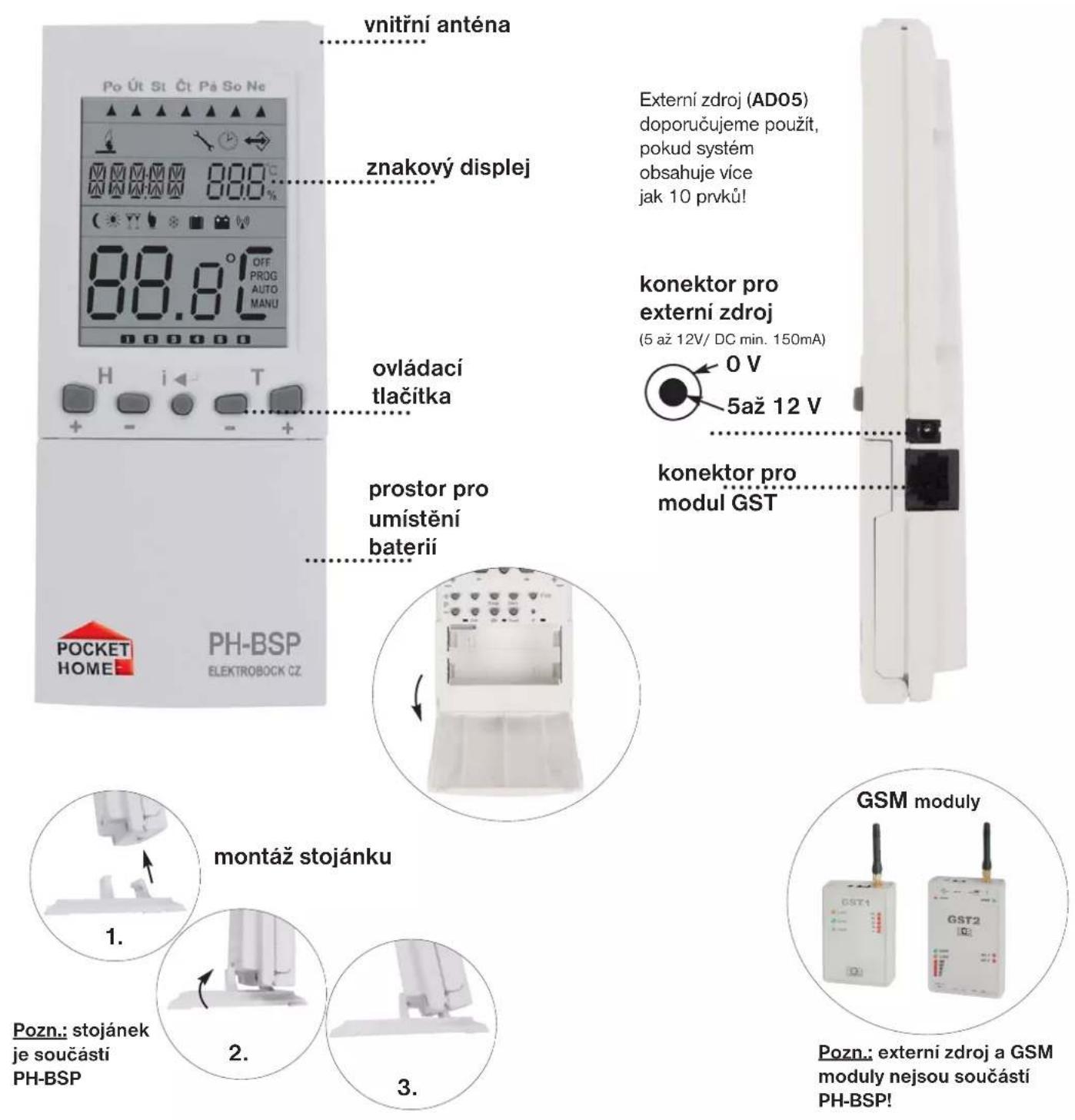

vnitřní anténa

znakový displej

ovládací tlačítka

prostor pro umístění baterií

Externí zdroj (AD05) doporučujeme použít, pokud systém obsahuje více jak 10 prvků!

konektor pro externí zdroj (5 až 12V/ DC min. 150mA)

0 V .5až 12 V

konektor pro modul GST

montáž stojánku

Pozn.: stojánek je součástí PH-BSP

Pozn.: externí zdroj a GSM moduly nejsou součástí PH-BSP!

UMÍSTĚNÍ BATERIÍ A JEJICH VÝMĚNA

• otevřeme kryt baterií a odstraníme ochranný papírek, tím se stane PH-BSP funkční
• pri výměně baterií dbáme na správnou polaritu, která je vyznačena v prostoru pro baterie
• nutnost výměny baterií je indikována na displeji blikáním symbolu
• používejte vždy alkalické tužkové baterie 2x1,5V typ AA!

Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

POPIS OVLÁDACÍCH PRVKŮ PH-BSP

+●P-●	výběr programu pro kotel (v režimu AUTO)přepínání mezi programy (v režimu PROG)přepínání mezi konstantama (v režimu CONST)přepínání mezi teplotama “(a ”(v režimu MANU)přidání prvku ( v režimu ACTIV)	●Kopi	kopírování dni (v režimu PROG)
●Off	nulování hodin provozudeaktivace prvku (v režimu ACTIV)vypnuti všech prvků (v režimu AUTO, MANU)	●[IMAGE]	dovolená (v tomto režimu nelze zobrazovat info)volba SUDÝ/LICHÝ týden (v režimu PROG)
●Den	změna dne (v režimu PROG)	●Test	testování správného připojení (přijímače,GSM modulu)testování jednotlivých prvků (v režimu ACTIV, INFO)
●Fce	výběr funkce (režimu) viz str.6AUTO, MANU, CLOCK, PROG, CONST, ACTIV, INFO,UAdr	●R	reset

▲	indikace aktuálního dne
	indikace zapnutí
	symbol nastavení aktuálního datumu a času, viz str. 6
	indikace probíhající komunikace
	proměnná část displeje, zobrazení aktuálního času a požadované teploty/číslo programu, zobrazení dalších informací je podrobně vysvětlen u každého režimu
	indikace úsporné teploty (v režimu MANU)
	symbol pro letní režim, viz str. 8
	indikace komfortní teploty (v režimu MANU)
	chybové hlášení, upozornění na chybu
	symbol pro nezámrzový režim, viz str. 11
	symbol pro režim dovolená, viz str. 11
	indikace slabé baterie
	indikace vysilání/přijmu signálu
	proměnná část displeje, zobrazení aktuální teploty a vybraný režim (OFF, AUTO, MANU, PROG), zobrazení dalších informací je podrobně vysvětlen u každého režimu

indikace intervalu programu (max. 6 intervalů na den)

Aktivací PH-BSP do systému PocketHome® bude řídící jednotka ovládána centrální jednotkou PH-CJ37(Plus). Na základě naměřené teploty v místnosti a přijatých informací (o požadované teplotě) od centrální jednotky bude ovládat spínací prvky (přijímače PH-SP1/PH-SP2/PH-SP3).

Pozn.: Aktivaci je možné provést i přes PC, PH-CJ37(Plus) připojíme k PC a spustíme software PocketHome® a postupujeme dle návodu na software.

1. AKTIVACE PH-BSP

• přídáme nový prvek bSP do centrální jednotky PH-CJ37(Plus) (ACTIV str.12, v návodu na centrální jednotku) včetně teplotního programu
• na jednotce PH-BSP stiskneme tl. a tlačitky vyberémé režim UAdr
• potvrdíme tl. i←
• na PH-CJ37(Plus) stiskneme tl. , Centr. jednotka vyšle signál do PH-BSP

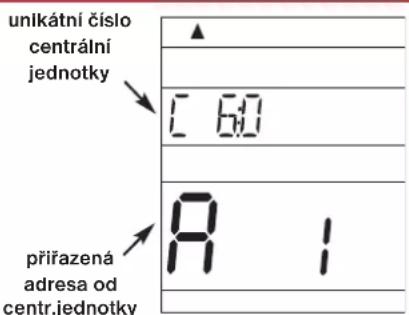

• po správném přijetí signálu se na PH-BSP zobrazí unikátní číslo centrální jednotky a přidělená adresa
• do 2 minut centrální jednotka vysilá opakovaný signál do PH-BSP nebo stiskneme tl. Test urychlení komunikace
• na PH-BSP se objeví nápis bEZ:dr a jednotka je plně řízena z centrální jednotky PH-CJ37(Plus).

Indikace stavu jednotky BSP v systému PocketHome®

stav** popis
SEPNUTO	na displeji současně svítí AUTO i MANU
VYPNUTO	na displeji současně bliká AUTO i MANU

2. NASTAVENÍ KONSTANT PH-BSP

Postupujeme podle návodu na str.8. CONST3, CONST17 až CONST19 nebudou v tomto režimu zobrazeny (nastavují se v centrální jednotce PH-CJ37(Plus).

3. AKTIVACE SPÍNACÍCH PRVKŮ

Postupujeme podle návodu na str.10. Program pro spínací prvky nenastavujeme, požadovaná teplota je prénášena z PH-CJ37(Plus).

CO NENÍ NUTNÉ NASTAVOVAT?

1) ČAS - při změně času na PH-CJ37(Plus) dojde k automatickému předání času, na PH-CJ37(Plus) se krátce objeví nápis “ bSP “ a dochází k synchronizaci času
2) PROGRAMY - na PH-BSP nenastavujeme programy, protože program si zvolíme přímo na PH-CJ37(Plus)
3) zpráva o stavu kotle - PH-CJ37(Plus) posílá 2x do hodiny všem prvkům informaci o stavu kotle (zobrazí se opět “ bSP“) a na PH-BSP se objeví nápis “ t : Hr “ (tj.hromadný test)

Další automatické funkce:

PH-BSP ve spojení s centr.jednotkou je podřizeným prvkem. Požadovaná teplota je posílána z centrální jednotky (režim AUTO na PH-BSP není přístupný).

Krátkodobou změnu teploty v místnosti, kde je PH-BSP umístěna lze provést tl. přímo na PH-BSP, pouze do další změny dané programem v centrální jednotce!

POSTUP UVEDENÍ DO PROVOZU V AUTONOMNÍM REŽIMU

PH-BSP může pracovat jako samostatná řidicí jednotka, která ovládá spínací prvky v rámci jedné místnosti. Tento režim je autonomní-nezávislý na centrální jednotce PH-CJ37(Plus). Tento režim je vhodný pro vytápění v rámci jedné místnosti. Nastavení viz dále.

POPIS FUNKCÍ A JEJICH NASTAVENÍ PH-BSP

Ujistěte se, zda jste důkladně nastudovali úvodní část návodu s popisem přístroje, uložení baterií, funkcí tlačítek a symbolů displeje (LCD)!

Další část je zaměřena na vysvětlení základních režimů a na nastavení důležitých parametrů pro správnou funkci celého systému.

Stiskneme tl. a tlačitky listujeme v jednotlivých režimech, pro výběr režimu stiskneme tl. .

i+/TFce

AUTO automatický režim (v systému PH není přístupný)

Systém pracuje v automatickém režimu podle nastaveného programu.

Změna programu se provádí tl. +/- P

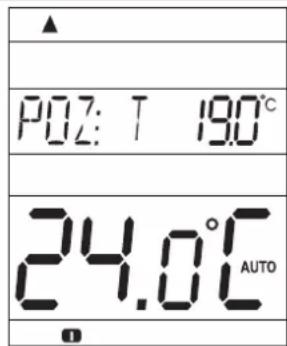

Stisknutím tl. se zobrazí informace:

- o požadované teplotě, krátkodobou změnu teploty volíme tl. (stř.11)

- o provozních hodinách, tl. Offlujeme provozní hodiny

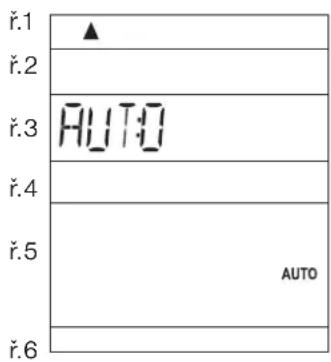

Možnosti zobrazení na LCD:

1.řádek - aktuální den
3.řádek - zleva aktuální čas nebo chybové stavy, požadovaná teplota nebo číslo programu
5.řádek - aktuální teplota a zvolený režim
6.řádek - interval programu

MANU manuální režim

Systém pracuje v manuálním (ručním) režimu.

V tomto režimu je možné nastavit dvě požadované teploty, úspornou (

a komfortní 🎯 . Výběr a nastavení se provádí tl. a tl. . +/- T+/- P

Možnosti zobrazení na LCD:

1.řádek - aktuální den
3.řádek - zleva aktuální čas nebo chybové stavy, požadovaná teplota
4.řádek - zvolená teplota úsporná ( nebo komfortní
5.řádek - aktuální teplota a zvolený režim

CLOCK nastavení aktuálního času a datumu

Tlačitky nastavujeme postupně hodiny potvrdíme tl. , i*/ T

minuty,potvrdíme tl. i←

sekundy, potvrdíme tl. i←

den,potvrdíme tl. i←

měsíc, potvrdíme tl. i←

a rok, potvrdíme tl. i←

PROG programování

Řídicí jednotka plní funkci prostorového termostatu a umožňuje nastavení až 9-ti různých týdenních programů.

Na každý den lze nastavit až 6 časových intervalů s různými teplotami.

Při prvním zapnutí jsou programy 3-9 nastaveny z výroby (lze je také měnit).

U 1.a 2.programu je možné nastavit sudý a lichý týden, které se automaticky budou měnit podle požadavků (str. 7).

! Po aktivaci PH-BSP do systému PocketHome® nelze měnit programy, požadavky jsou posilány přímo z centrální jednotky PH-CJ37(Plus).

Programování přímo na PH-BSP

- stiskneme tl. a tlačitky +/- TFαe vybereme režim PROG, potvrdíme tl. i←

- tlačitky vybereme program, který chceme nastavovat (1.P až 9.P)

- počátek změny teploty nastavujeme tl. š/mihimálním krokem 10 minut

- k danému času přiradíme požadovanou teplotu tl. po 0,5°C

- po nastavení prvního času a teploty stiskneme tl. pro potvrzení

- automaticky se presuneme do nastavení druhého času a teploty ve stejném dni, které je indikováno na posledním šestém řádku displeje symbolem ②

- takto postupujeme až do nastaveni posledního (šestého) intervalu

- po stisknutí tl. se automaticky přepneme do nastavení dalšího dne, kde postupujeme stejným způsobem.

Info: Pokud nevyuživáme všech 6 možností v jednom dni, přesuneme se do dalšího dne postupným stisknutím

tl. i← nebo tlačitkem

Kopírování dní v režimu PROG

Slouží pro zrychlení programování. Program z jednoho dne můžeme zkopírovat pouhým stisknutím tl. Kepi dalšího dne.

- indikátor dne musí být na dni, který požadujeme zkopírovat do následujícího dne

- stiskneme tl. , Program se automaticky prepiše do následujícího dne a indikátor dne (1. řádek displeje) se presune na další den.

Volba sudý a lichý týden v režimu PROG

V případě, že máme nastavené programy 1.P a 2.P,můžeme určit, který bude aktivní v lichém nebo sudém týdnu. Po tomto nastavení se v režimu AUTO budou programy automaticky střídat každý týden (výhodné pro směnný provoz). LICHÝ

- stiskneme tl. a tlačitky +/- TFvybereme režim PROG, potvrdíme tl. i←

- tlačitky vybereme program 1.P

- stiskneme tl. a určime, pro který týden bude program aktivní

L = lichý, U = sudý, 1 = bez určení

- program 2.P bude určen automaticky

Přednastavené programy z výroby

Programy 3.P až 9.P jsou prednastavené z výroby, ale lze je měnit podle potřeby jako 1.P a 2.P. (př.: údaj 5/21 znamená v 5 hodin je požadovaná teplota 21°C)

Pozn.: - při změně již prednastavených programů překontrolujte všech 6 časových úseků!

Pro místnosti:
program 3	1	2	3	4	5	6
Pondělí	05/21	06/18	12/20	16/21	18/22	21/18
Úterý	05/21	06/18	12/20	16/21	18/22	21/18
Středa	05/21	06/18	12/20	16/21	18/22	21/18
Čtvrtek	05/21	06/18	12/20	16/21	18/22	21/18
Pátek	05/21	06/18	12/20	16/21	18/22	21/18
Sobota	07/21	21/18
Neděle	07/21	21/18

Pro mistnosti:
program 6	1	2	3	4	5	6
Pondělí	07/21	09/18	15/22	18/23	22/18
Úterý	07/21	09/18	15/22	18/23	22/18
Středa	07/21	09/18	15/22	18/23	22/18
Čtvrtek	07/21	09/18	15/22	18/23	22/18
Pátek	07/21	09/18	15/22	18/23	22/18
Sobota	07/21	18/23	22/18
Neděle	07/21	18/23	22/18

Pro místnosti:
program 4	1	2	3	4	5	6
Pondělí	06/21	07/18	15/21	18/22	22/18
Úterý	06/21	07/18	15/21	18/22	22/18
Středa	06/21	07/18	15/21	18/22	22/18
Čtvrtek	06/21	07/18	15/21	18/22	22/18
Pátek	06/21	07/18	15/21	18/22	22/18
Sobota	07/21	18/22	22/18
Neděle	07/22	18/23	22/19

Pro mistnosti:
program 7	1	2	3	4	5	6
Pondělí	07/22	09/18	15/23	18/24	22/18
Úterý	07/22	09/18	15/23	18/24	22/18
Středa	07/22	09/18	15/23	18/24	22/18
Čtvrtek	07/22	09/18	15/23	18/24	22/18
Pátek	07/22	09/18	15/23	18/24	22/18
Sobota	08/22	18/24	22/18
Neděle	08/22	18/24	22/18

Pro mlatnosti:
program 9	1	2	3	4	5	6
Pondělí	08/23	21/18
Úterý	08/23	21/18
Středa	08/23	21/18
Čtvrtek	08/23	21/18
Pátek	08/23	21/18
Sobota	08/23	21/18
Neděle	08/23	21/18

Pro mistnosti:
program 5	1	2	3	4	5	6
Pondělí	08/21	09/18	15/21	18/22	23/18
Úterý	08/21	09/18	15/21	18/22	23/18
Středa	08/21	09/18	15/21	18/22	23/18
Čtvrtek	08/21	09/18	15/21	18/22	23/18
Pátek	08/21	09/18	15/21	18/22	23/18
Sobota	08/21	18/22	22/18
Neděle	08/21	18/22	22/18

Pro mistnosti:
program 8	1	2	3	4	5	6
Pondělí	06/20	08/18	14/21	17/22	22/17
Úterý	06/20	08/18	14/21	17/22	22/17
Středa	06/20	08/18	14/21	17/22	22/17
Čtyrtek	06/20	08/18	14/21	17/22	22/17
Pátek	06/20	08/18	14/21	17/22	22/17
Sobota	07/21	17/23	22/19
Neděle	07/21	17/23	22/19

CONST nastavení konstant termostatu

Pro správnou funkci řídici jednotky jako termostatu je nutné nastavit následující konstanty, kterými například vymezíme teplotní hranice nebo způsob regulace (hystereze nebo PI regulace).

• stiskneme tl. a tlačitky +/- TF vybereme režim CONST, potvrdíme tl. i
• tlačitky Ištujeme mezi konstantami (viz níže)
• po nastavení tl. opet potvrdíme tl.

1. MINIMÁLNÍ REGULOVANÁ TEPLOTA

Nastavujeme omezení minimální nastavitelné teploty.

Provedeme nastavení a stiskneme tl. i tim se automaticky presuneme k nastavení další konstanty.

2. MAXIMÁLNÍ REGULOVANÁ TEPLOTA

Nastavujeme omezení maximální nastavitelné teploty.

Volíme v rozsahu od 15°C do 39°C.

Provedeme nastavení a stiskneme tl. į tim se automaticky přesuneme k nastavení další konstanty.

3. PŘEDČASNÉ ZAPNUTÍ TOPNÉ SOUSTAVY/ LETNÍ REŽIM (pouze v autonomním režimu)

Tl. vybereme jeden z následujících režimů a potvrdíme tl. .

(! pokud je PH-BSP řízena z centrální jednotky není tato konstanta zobrazena)

Volba 0 = normální režim

Běžný provoz topného systému bez předčasného zapnutí topení.

Volba 1 = předčasné zapnutí topení

Tato funkce Vám zaručí požadovanou teplotu v požadovaný čas.

Nemusíte přemýšlet, kdy zapnout topení, aby ráno při vstávání bylo teplo a přitom se netopilo zbytečně dlouho předem. Programujete pouze, kdy chcete mít požadovanou teplotu. PH-BSP si během dvou dnů provozu zjistí tepelné konstanty místnosti a potom spíná topení s požadovaným předstihem. Doba předčasného zapnutí je omezena na 2 hod.

Volba 2 = letní režim

V tomto režimu není povoleno zapnutí topení. Využití je především v období léta, kdy není nutné topit. Po aktivaci tohoto režimu se na displeji objeví symbol " 👁️".

Pozn.: protizámrazová ochrana (3°C) je stále funkční. V tomto režimu nelze měnit teplota a nastavit režim dovolená!

9. MINIMÁLNÍ DOBA ZAPNUTÍ TOPNÉHO ZAŘÍZENÍ PŘI HYSTEREZI

Nastavujeme minimální dobu zapnutí kotle v minutách při hysterezi.

Typ vytápění	Minimální doba zapnuti zdroje
elektrické vytapění	1
deskové radiátory	2 (3)
litinové radiátory	4
podlahové topení	5

Při zvolení hystereze se automaticky přeskočí konstanty (11, 12, 13) související s nastavením parametrů PI regulace.

Pokud tl. +/- T zvolíme tři vodorovné pomlčky, bude aktivní PI regulace.

11. ČASOVÝ ÚSEK PI REGULACE

Volíme v rozmezi od 5 do 20 minut. Velikost tohoto úseku je dána teplotní setrvačností místnosti.

Optimální nastavení je 10 až 15 minut.

12. MINIMÁLNÍ DOBA ZAPNUTÍ TOPNÉHO ZAŘÍZENÍ PŘI PI REGULACI

Volíme v rozmezí od 1 do 5 minut. Nastavení je dáno typem topného systému a je závislé na volbě časového úseku PI regulace.

Typ vytápění	Minimální doba zapnutí zdroje
elektrické vytápění	1
deskové radiátory	2 (3)
litinové radiátory	4
podlahové topení	5

13. PÁSMO PROPORCIONALITY PŘI PI REGULACI

Tento údaj určuje, od jaké hodnoty začne fungovat PI regulace.

Např. požadovaná teplota 22,0°C pásmo proporcionality 1,5°C. Do 20,5°C bude zdroj topit naplno. Po dosažení této hodnoty začne fungovat PI regulace.

Pásmo PROPORCIONALITY Ize nastavit od 1,5 do 3,0°C.

17. VOLBA OVLÁDÁNÍ POMOCÍ GSM MODULU (pouze v autonomním režimu)

Touto konstantou volíme možnost ovládání centrální jednotky přes GSM modul.

Možnosti:

GSM: N gsm modul není povolen, konstanty 18 a 19 se automaticky přeskakuji.

GSM: A gsm modul povolen, konstanty 18 a 19 je nutné nastavit!

Výběr provedeme tl. a potvrdíme tl. .

(ovládání gsm modulem je podrobně popsáno v návodu na GST1/GST2)

! Po aktivaci PH-BSP do systému PocketHome® se tato konstanta nezobrazuje

(GSM modulem je ovládaná centrální jednotka PH-CJ37/Plus).

18. NASTAVENÍ TELEFONNÍHO ČÍSLA (pouze v autonomním režimu)

Tuto konstantu lze nastavit pouze ve verzi s možností připojení modulu GST1/GST2 pro ovládání mobilním telefonem (viz str. 12-13).

Nastavujeme telefonní číslo v mezinárodním formátu (420123456789), na které mají být odesílány zpětné SMS zprávy o stavu termostatu.

Nastavujeme tl. a potvrdíme tl. .

Mezi čísly je možné listovat tl. +/- H

! Po aktivaci PH-BSP do systému PocketHome® se tato konstanta nezobrazuje

(GSM modulem je ovládaná centrální jednotka PH-CJ37/Plus).

19. NASTAVENÍ PIN KÓDU POUŽITÉ SIM KARTY (pouze v autonomním režimu)

Tuto konstantu lze nastavit pouze ve verzi s možností připojení modulu GST1/GST2 pro ovládání mobilním telefonem (viz str. 12-13).

Nastavujeme PIN kód SIM karty, která je vložena do modulu GST1/GST2.

Nastavujeme tl. t/potvrdime tl. .

Mezi čísly je možné listovat tl. +/- H

! Po aktivaci PH-BSP do systému PocketHome® se tato konstanta nezobrazuje

(GSM modulem je ovládaná centrální jednotka PH-CJ37/Plus).

ACTIV aktivace spínacích prvků

Tento režim umožnuje postupně přidávat (aktivovat) prvky systému a přírazovat jim teplotní program.

Maximální počet prvků celého sytému je 255!

• stiskneme tl. a tlačitky vybereme režim ACTIV, potvrdíme tl. i*/ TFce
• na LCD se objeví možnost výběru programu pro spínací prvky PROGR
• tl. přiradíme program 1.P - 9.P a potvrdíme tl. i+/+T
• dalším krokem postupně aktivujeme spínací prvky SP1 až SP255
• stiskneme tl. +tím určíme adresu prvního spínacího prvku (SP : 1)

(číslo v 5. řádku nás informuje o celkovém počtu aktivních prvků)

• na spínacím prvku (přijímači) stiskneme "FUNKČNÍ TLAČÍTKO" (cca 1,5s) a tím se dostaneme do režimu učení kódu (viz.příslušný návod k přijímači)
• stiskneme tl. na PH-BSP (objeví se symbol pro vyslání signálu a symbol komunikace s prvkem)
• na spínacím prvku současně zablikají dvě diody a tím je prvek AKTIVOVÁN! Pokud se na displeji PH-BSP objevi Err je nutné provést kontrolu připojení a postup opakovat!
• další prvek přidáme tl. , tl. určime adresu druhého prvku (SP : 2) a opakujeme postup jako při aktivaci prvního prvku.

Pokud se na PH-BSP objevuje nápis UCENI, potom některý z prvků nebyl správně aktivován! Postupně vyberte spínací prvky a otestujte tl. „Testek u kterého se objeví nápis Err znovu aktivujte dle výše popsaného postupu.

LISTOVÁNÍ mezi prvky
Mezi jednotlivými prvky je možné listovat tl. +/- H
DEAKTIVACE prvku
Deaktivovat prvek je možné tl. Off

INFO informace o jednotlivých prvcích aktivovaných v systému

V tomto režimu je možné ziskat informace o stavu jednotlivých prvcích systému.

• stiskneme tl. a tlačitky +/- TFverbereme režim INFO, potvrdíme tl. i

• na displeji se objeví informace o zvoleném programu PROGR (*)

• stisknutím tl. je možné měnit teplotu pro daný režim

- stikneme-li tl. na displeji se zobrazí informace o spínacím prvku SP: 1

1. požadovaná teplota,
2. zvolený režim (AUTO, MANU)

3. nastavený program

4. stisknutím tl. je možné zjistit stav zařízení TOPÍ/NETOPÍ.

5. informace o dalších prvcích zjistíme stisknutím tl. +/- H

* Pokud je PH-BSP aktivován v systému PocketHome® číslo programu se nezobrazuje (je zobrazena požadovaná teplota z centr. jednotky).

UAdr aktivace do systému PocketHome® (viz str.5)

• přidáme nový prvek BSP do PH-CJ37/Plus (ACTIV str.12, v návodu na centrální jednotku)
• na jednotce PH-BSP stiskneme tl. a tlačitky +/- TFce vybereme režim UAdr
• potvrdíme tl. i←
• na PH-CJ37/Plus stiskneme tl. Test
  Po správné aktivaci se na PH-BSP zobrazí unikátní číslo a přidělená adresa. PH-BSP se stane podřízenou jednotkou a čeká na pokyny z centrální jednotky!

DOVOLENÁ (pouze v autonomním režimu)

Tato funkce je velmi užitečná v době dovolené, kdy dům je prázdný a není potřeba měnit teplotu.

Nastavujeme vždy DATUM a HODINU návratu z dovolené, kdy požadujeme, aby se PH-BSP vrátila do nastaveného programu (v AUTO nebo MANU)!

• vybereme režim AUTO nebo MANU
• stiskneme tl.
• tlačitky nastavíme datum návratu z dovolené a potvrdíme tl.
• nastavíme čas návratu a opět potvrdíme tl. i
• tlačitky nástavujeme teplotu, která se bude udržovat po celou dobu dovolené, než se vrátíme
• po cca 30-ti sekundách přejde centrální jednotka do režimu dovolené.

Na PH-BSP se zobrazuje datum konce dovolené, požadovaná teplota a aktuální teplota.

V tomto režimu nejsou funkční tlačítka (mimo Off a 📄) !

! Zrušení tohoto režimu je možné jen tl. 📄 !

Tento režim nelze nastavit v LETNÍM režimu (nastavená konstanta 3, symbol ⚙️)! Pokud je PH-BSP aktivován v systému PocketHome®, dovolená se zadává přímo na centrální jednotce PH-CJ37/Plus!

KRÁTKODOBÁ ZMĚNA TEPLOTY V REŽIMU AUT

Tuto funkci využijeme v případě, kdy aktuální teplota v místnosti je pro nás v danou chvíli nevhodná a potřebujeme ji krátkodobě změnit, bez dalšího zásahu do programu.

Tato funkce je možná v režimu AUTO, pouhým stisknutím tl. +/- T nastavíme jinou teplotu než je zadaná v programu. Tuto teplotu bude PH-BSP udržovat až do další změny dané programem.

RESET

Tlačitko Boužijeme pouze v případě nedefinovatelné chyby - po stisknutí dojde k resetu procesoru, ale veškeré uložené změny budou zachovány v paměti E-EPROM!

Pokud chceme vynulovat všechny nastavené parametry a programy (programy 3 až 9 se vrátí do výrobního nastavení), stiskneme tl. a tl. , puštíme tl. a následně tl. (na LCD čekrátce objeví nápis RESET).

NEZÁMRZOVÝ REŽIM

Pokud teplota v místnosti klesne pod 3°C, tak PH-BSP automaticky vysilá příkaz k zapnutí kotle.

Jakmile teplota stoupne, vrací se zpět do nastaveného režimu.

PŘIPOJENÍ MODULU GST1/GST2 (pokud je PH-BSP řízena centrální jednotkou nelze využít!)

Systém je možné rozšířit o GSM modul GST1/GST2, který umožní dálkové ovládání řídicí jednotky přes mobilní telefon. Jednoduchými zprávami SMS ovládáme vytápění nebo získáváme informace o stavu. Podrobnější návod viz.modul GST1/GST2 (volbu možnosti připojení modulu provedeme CONST 17-19, str.9).

PRO SPRÁVNÉ UVEDENÍ DO PROVOZU JE NUTNÉ DODRŽET NÁSLEDUJÍCÍ POSTUP!

1. Provedeme montáž a nastavení řídící jednotky podle návodu.
2. Na řídicí jednotce je nutné nastavit konstanty 17, 18 a 19 následovně:

VOLBA OVLÁDÁNÍ POMOCÍ GSM MODULU - CONST 17

TI. +/- T ivybereme možnost GSM: A a potvrdíme tl.

NASTAVENÍ TELEFONNÍHO ČÍSLA - CONST 18

Nastavujeme telefonní číslo v mezinárodním formátu (420123456789), na které mají být odesílány zpětné SMS zprávy o stavu termostatu.

Nastavujeme tl. ñ/pôivrdime tl. .

Mezi nastavenými čísly je možné listovat tl. +/- H

NASTAVENÍ PIN KÓDU POUŽITÉ SIM KARTY - CONST 19

Nastavujeme PIN kód SIM karty, která je vložena do modulu GST1/GST2.

Nastavujeme tl. t/pôtvrdíme tl. .

Mezi čísly je možné listovat tl. +/- H

Díky této funkci si nemusíte pamatovat PIN kód vložené telefonní karty do modulu, který připojujete k řídící jednotce. Po zadání PIN kódu (dle níže uvedeného postupu) do řídící jednotky, připojíte modul, který následně zapojíte do el.sítě. Během cca 3 minut se automaticky zadá PIN kód z řídící jednotky do modulu a tím se stane modul aktivní (pro urychlení aktivace použijte tl. na řídící jednotce).

1. Do modulu GST1/GST2 vložíme aktivovanou SIM kartu. Blíže v návodu na GST1/GST2.
2. Propojíme řídící jednotku s modulem pomocí datového kabelu (součást balení GST1/GST2) a poté připojíme napájecí zdroj modulu k el.síti 230 V/50 Hz (bliká oranž.LED)!
3. Jakmile se rozsvití oranžová dioda na GST1 otestujeme správné připojení tl. Test na řídicí jednotce.

Na displeji řídící jednotky se objeví jedno z následujících hlášení (k automatickému navázání spojení dojde vždy do 3 minut):

Signalizuje správné připojení modulu. Signalizuje správné připojení modulu a nastavení

PIN kódu.

Modul není připojen, špatné připojení modulu!

Signalizuje správné připojení modulu, ale špatné nastavení PIN kódu! Je nutné odpojit modul, provést RESET řídicí jednotky a PIN kód nastavit správně!

Stav SP	Informace o stavu řídicí jednotky
Teplota xx SP	Změna požadované teploty (kde za xx zadáváme pouze celá čísla v rozmezí povolených maximálních a minimálních teplot).
Vyp SP	Vypnutí prvků SP, pro zrušení funkce použijte zprávu Teplota xx SP (pokud je v režimu AUTO, platí tento stav do další změny dané programem)
Zavolej	zpětné zavolání

xx = hodnota teploty ve°C (vždy dvoumístné číslo, např. 05)

Pro odesílání a přijímání zpětných zpráv je možné použit jakýkoli typ mobilního telefonu!! Pokud má telefon možnost nastavení velikosti(formátu) písma, tak vždy při psaní zpráv používejte STŘEDNÍ velikost (možnost třech velikostí písma) nebo VELKÁ velikost (možnost dvou velikostí písma).

TVAR ZPĚTNÝCH ZPRÁV Z ŘÍDICÍ JEDNOTKY

Zadana: xx.x	je požadovaná teplota (zadaná uživatelem)
Akt: xx.x	je aktuální teplota v místnosti
ZapnutoVypnuto	zapnutá topná soustava (On)vypnutá topná soustava (Off)
AUTOMANU	automatický režim AUTOmanuální (ruční) režim MANU
Sig: x	určuje velikost signálu v místě umístění modulu, kde x jsou hodnoty v rozsahu 0 až 5:0..nelze určit nebo nedetekován žádný signál1..nejhorší úroveň5..nejlepší úroveň signálu
Baterie!	signalizuje vybítí baterie v řídicí jednotce
Nespravne zadana sms nebo nelze identifikovat zvolene zarizeni	chybně napsaná SMS zpráva nebo chyba ve spojení

xx.x = hodnota teploty ve°C

ZPĚTNÉ ZPRÁVY JSOU ODESÍLÁNY DO 3 MINUT!

Pozn.: Pokud dojde k překročení min./max. teploty v místnosti (nastavené CONST1 a 2, viz.návod PH-BSP str.9) je automaticky zaslána "VAROVNÁ" sms zpráva ve tvaru Stav.

Info: Při použití předplacené karty je nutné provést jednou za 3 měsíce placený hovor. Tento hovor se provede automaticky (za 80 dní v době od 16 do 21 hodin) na číslo uvedené v řídící jednotce (CONST 18) a po 20s se hovor automaticky ukončí. SMS zprávou "Zavolej" můžeme tuto funkci provést i dříve.

Napájení	2 x 1,5 V alkal. tužkové baterie AA
Typ komunikace obousměrná
Frekvence 433,92 MHz
Vf výkon < 10 mW
Počet teplotních změn	na každý den 6 teplotních změn různou teplotou
Hystereze 0,1 až 1,5°C po 0,1°C
Minimální program.čas	10 minut
Rozsah nastavitelných teplot	3 až 39°C
Nastavení teplot	po 0,5°C
Minimální indikační skok	0,1°C
Přesnost měření	±0,5°C
Životnost baterii 1 až 3 roky	podle typu použité baterie
Stupeň krytí IP20
Pracovní teplota 0°C až +40°C

VYSVĚTLENÍ FUNKCE PZT(CONST 3)

Funkce PZT (předčasné zapnutí topení) Vám zaručí požadovanou teplotu v požadovaný čas.

BPT-SP si během dvou dnů provozu zjistí tepelné konstanty místnosti a potom spíná topení s požadovaným předstihem automaticky.

Doba předčasného spínání je omezena automaticky na 2 hod.

VYSVĚTLENÍ HYSTEREZE (CONST 10)

Rozdíl mezi požadovanou a skutečnou teplotou.

Hysterezi lze nastavit od 0,1 do 1,5°C. Pokud je hystereze 1°C, požadovaná teplota 20°C, PH-BSP vypne pri 20°C a znovu sepne pri 19°C (viz. graf).

VYSVĚTLENÍ FUNKCE PI REGULACE (CONST 11,12,13)

Princip PI regulace spočivá v porovnání akutální teploty místnosti s požadovanou teplotou. Volba Fce 11: při nastavení časového úseku je nutné dbát na tepelnou setrvačnost místnosti. Optimální nastavení je 10-15 minut. Pokud však dochází v místnosti k častým teplotním výkyvům doporučuje se volit kratší časový úsek. Pásmo proporcionality udává od jaké hodnoty se spustí PI regulace (Fce 13).

PROHLÁŠENÍ O SHODĚ

My ELEKTROBOCK CZ s.r.o., timto prohlašujeme, že výrobek PH-BSP je ve shodě se základními požadavky a dalšími příslušnými ustanoveními směrnice 1999/5/ES.

Vydáno: 01.09.2008 na www.elbock.cz

V připadě záručního a pozáručního servisu, zašlete jednotku na adresu výrobce.

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

ELEKTROBOCK CZ
MADE IN CZECH REPUBLIC

ELEKTROBOCK CZ s.r.o. Blanenská 1763

Kuřim 664 34

Tel./fax: [phone]

Technická podpora (do 14h)

Mobil: [phone]

http://www.elbock.cz

LEAD FREE v souladu s RoHS
