NÁVOD K OBSLUZE DESI211BT DEDRA

pro obloukové svařování

Návod k obsluze se záručním listem

SK INVERTOROVÁ ZVÁRAČKA

na oblúkové zváranie

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopirování nebo šíření Návodu k obsluze v částech nebo vcelku bez souhlasu společnosti DEDRA EXIM je zakázáno. Dedra-Exim si vyhrazuje právo zavádět konstrukční a technické a komplementační změny bez dřivějšího oznámení. Tylo změny nemohou být základem pro reklamování výrobku. Návod k obsluze dostupný na stránkách www.dedra.pl

. Fotografie a obrázky

1. Podrobné bezpečnostní předpisy

2. Popis zařízení

3. Určení zařízení

4. Omezení použití

5. Technické údaje

6. Příprava k práci

7. Připojení k síti

8. Zapnutí zařízení

9. Používání zařízení

10. Běžné servisní činnosti

11. Princip výběru elektrod

12. Svépomocné odstraňování poruch

13. Další informace

14. Kompletace zařízení, závěrečné poznámky

15. Informace pro uživatele o likvidaci elektrických a elektronických zařízení

Prohlášení o shodě se nachází v sídle výrobce Dedra Exim Sp. z o.o Všeobecné bezpečnostní podmínky byly přiloženy k návodu jako samostatná příručka. Podrobné bezpečnostní podmínky pro popsané zařízení jsou uvedeny v návodu.

Ekvivalentní model podle 2019/1784 - DESi210BT

POZOR Při práci s přístrojem je doporučeno vždy dodržovat základní bezpečnostní pokyny, aby se vyhnulo vzníku požáru, poranění elektrickým proudem nebo mechanickému poškození. Před zprovozněním přístroje seznamte se prosím s obsahem Návodu k obsluze. Uchovejte prosím Návod k obsluze, Návod o bezpečnostních pokynech a Prohlášení o shodě. Důsledné dodržování pokynů a doporučení uvedených v Návodu k obsluze pozitivně ovlivní životnost Vašeho přístroje.

POZOR Během práce bezpodmínečně dodržujte pokyny obsažené v Návodu k bezpečnosti práce Návod k bezpečnosti práce je přiložen k přístroji jako samostatná brožura a je třeba jej uchovat. V případě předání přístroje Jlné osobě, předejte ji také Návod k obsluze, Návod k bezpečnosti práce a Prohlášení o shodě. Společnost Dedra Exim nenese odpovědnost za nehody vzniklé v následku nedodržování bezpečnostních pokynů. Podrobně přečtěte všechny bezpečnostní pokyny a návody k obsluze. Nedodržování varování a návodů může mít za následky poranění elektrickým proudem, požár a/nebo vážná zranění. Uchovejte všechny návody, bezpečnostní pokyny a prohlášení o shodě pro budouci potřeby.

2. Podrobné bezpečnostní předpisy

Pří práci se svařovacím zařízení vždy dodržujte základní zásady bezpečnosti práce, aby se zabránilo vzniku požáru, úrazu elektrickým proudem nebo mechanickému poranění.

- Při práci používejte osobní ochranné prostředky: svařovací zástěru, svařovací rukavice, svařovací kuklu a vhodnou obuv s protiskluzovou podešví.

- Při čištění svaru používejte ochranné brýle.

- Svařovací pracoviště musí být vybaveno účinným odtahovým zařízením. Nepracujte v prašném nebo zakouřeném prostředí.

- Svařovací pracoviště musí být odděleno ochrannou stěnou.

- Zařizení nepoužívejte ve vlhkém nebo mokrém prostředí.

- Svářečku nepoužívejte nebo nenechávejte na dešti nebo ve sněhu.

- Svářečku nepouživejte na mistech, kde se nacházejí lehce hořlavé kapaliny nebo plyny.

- Svářečku nestavějte na nakloněný, nestabilní nebo nezpevněný povrch.

- Při práci se nedotýkejte uzemněných předmětů, jako jsou radiátory, vodovodní trubky, chladničky atp.

- Svářečku připojujte k napájecí síti pouze na dobu práce. Po zapnutí napájení se na pracovišti nesmi zdržovat nepovolané osoby. Zařízení je velmi nebezpečné pro dětí, proto vynaložte mimořádnou úsilí, aby zařízení nebylo nijak přístupné pro dětí.

- Zařízení nepoužívejte v rozporu s jeho určením. Svářečku nepoužívejte pro rozmrazování trubek.

- Neodebirejte kryt zařizeni.

- Před zprovozněním svářečky vždy kontrolujte stav ochranných krytů a všech bezpečnostních provozních prvků. Nepracujte s poškozenými, vyměňte je za nové.

- Napájecí kabel a eventuálně prodlužovací kabel chraňte proti nadměrnému teplu, olejům a ostrým hranám. Nepracujte, pokud máte prodlužovací kabel stočený.

- Prodlužovací kabel používaný při práci musí umožňovat svobodné používání a délku kabelu vyberte tak, aby jeho nadbytek nepřekážel při práci.

- Netahejte za napájecí kabel při vytahování zástrčky ze zásuvky

- Před zahájením svařování připevněte obráběný materiál pomoci úponek nebo svěráku.

- Při práci zaujměte polohu, abyste se nepřevrátili. Stůjte pevně.

- Před zahájením práce se svářečkou vždy kontrolujte stav napájecího kabelu, svaňovacích kabelů, držáků elektrod a ostatních používaných proudových kabelů. Nepracujte s poškozenými. Poškozené vyměňte za nové.

- Před prvním připojením svářečky zkontrolujte, zda napájecí napětí odpovídá označení na typovém štítku zařízení. Sít'ová zásuvka musí mít ochranný kolík.

- Zařizení nenechávejte připojené k napájeci siti bez dohledu. Vždy po ukončení práce bezpodmínečně odpojte zástrčku ze síťové zásuvky.

Dokonce i když svářečku použiváte v souladu s návodem k obsluze, nelze zcela vyloučit určitý faktor rizika spojený s její konstrukcí a určením. Zejména vznikaji následující rizika:

- Popáleniny.

• Otrava plyny, spalinami nebo výpary.
• Poškození zraku.
  • Vzniceni požáru.
• Úraz elektrickým proudem.
• Negativní vliv elektromagnetického pole na zdraví svářeče.

3. Popis zařízení

Obr. A

1. Indikace zapnutí tepelné ochrany; 2. Otočný regulátor svařovacího proudu; 3. Indikační kontrolka; 4. Zdířka proudového kabelu (+); 5. Zdířka proudového kabelu (−)

4. Určení zařízení

Invertorové svářečky jsou určeny pro obloukové svářování obalovanou elektrodou (metoda MMA). Invertorové svářečky jsou novým typem svářeček, které generují nezbytné proudové hodnoty pomocí elektronických systémů. Vyznačují se malými rozměry, nízkou hmotností, značnou účinností, širokým rozsahem použití, velmi dobrými výsledky svářování a značnou přepravní mobilitou.

Svářečka model: DESi211BT je určena pro ruční svařování obalovanými elektrodami takových materiálů, jako jsou legované oceli, konstrukční oceli a litina. Můžete s ní pracovat s použitím obalovaných elektrod o průměrech od 1,6 mm do 4 mm, v závislosti na nastaveném svařovacím proudu, požadavcích a druhu prováděných operací. Svářečky jsou přizpůsobeny napájení s napětím 230 V \~ 50 Hz (jednofázové).

Zařízení můžete používat pro stavebně-renovační práce, v servisech a také pro hobby použití se současným dodržováním podmínek používání a přípustných provozních podmínek uvedených v návodu k obsluze.

5. Omezení použití

Svěpomocné změny mechanické a elektrické konstrukce, veškeré úpravy a servisní činnosti nepopsané v návodu k obsluze budou považovány za protizákonné a způsobí okamžitou ztrátu záručních nároku v vystaveného prohlásení o shodě. Používání zařízení v rozporu s určením nebo v rozporu s pokyny a doporučením v návodu k obsluze způsobí okamžitou ztrátu záručních nároku.

UPOZORNĚNÍ !!!

• Svářečku neumístujte na nakloněný, nestabilní nebo sypký povrch.
• Svářečka může narušovat provoz rádiem ovládaných zařízení. Připravte vhodné místo provozu. V blízkosti svářečky může být rušeno fungování rádiového spojení.
• Nepracujte v prašných nebo zakouřených prostorách. Svářečku postavte do čisté místnosti s dobrou cirkulací vzduchu a funkční odtahovou instalací.
• Nepracujte ve vlhkých prostorách. Svářečku nepoužívejte při teplotě nad 40 °C a při teplotě pod 0 °C.
• Svářečku nepřetěžujte. Dodržujte stanovený pracovní cyklus (součinitel X) u nastavení proudu při svařování.
  Dle normy PN-EN 60974-1 Zařízení pro obloukové svařování část 1.: Podle svařovacích zdrojů energie se rozlišují následující druhy znečištění:
  a) Stupeň znečištění 1: Bez nečistot nebo pouze suché, nevodivé nečistoty. Znečištění nemá význam.
  b) Stupeň znečištění 2: Pouze nevodivé nečistoty, občas je však třeba předpokládat vodivost způsobenou kondenzací.
  c) Stupeň znečištění 3: Vodivé znečištění nebo nevodivé suché nečistoty, které se stanou vodivými z důvodu kondenzace.
  d) Stupeň znečištění 4: Nečistoty generují trvalou vodivost, způsobenou vodivým prachem, deštěm nebo sněhem.
  Stupně znečištění mikroprostředí byly stanoveny za účelem posouzení vzduchového a povrchového izolačního odstupu dle 2.5.1 IEC 60664-1
  (Pojmy a definice bod 3.40 str. 13 dle normy PN-EN 60974-1)
  V souladu s normou PN-EN 60974-1 a IEC 60664-1 se většina zdrojů svařovacího proudu nachází v kategorii III přepětí. Musí být navrženy pro používání
  v podmínkách s minimálním stupněm znečištění 3. Součásti nebo podsestavy se vzduchovými nebo povrchovými izolačními odstupy odpovídajícími stupní znečištění 2 jsou přípustné, pokud jsou úplně potažené nebo těsně zabudované nebo zalité v souladu s IEC 60664-1.

SVÁŘEČKU NEPOUŽÍVEJTE PRO ROZMRAZOVÁNÍ TRUBEK !!!

Tabulka nastavení a provozních cyklů se nachází na zadním panelu zařízení. Vysvětlivky:

X – Provozní cyklus I2 – Jmenovitý svařovací proud U2 – Napětí při zatížení Předpokládá se, že čas úplného pracovního cyklu činí 10 min.

1. Technické údaje

Model invertorové svářečky	DESi211BT
Napájecí napětí	230 V ~ 50 Hz
Maximální svařovací proud	200 A
Maximální průměr elektrody	4 mm
Rozsah regulace svařovacího proudu	20 – 200 A
Chlazení	Ventilátor
Hmotnost	8kg
Stupeň krytí	IP21S
Efektivita zdroje	85%
Výkon naprázdno	100W

Maximálního svařovacího proudu můžete dosáhnout pouze tehdy, když napájecí síť zajišťuje úplný proudový výkon. Svářečku připojujte k elektrické sítí se jmenovitou hodnotou 230 V. Prodlužovací kabely s malým průřezem značně snižují provozní vlastnosti svářečky. Svářečka je přizpůsobena napájení z agregátu se jmenovitým výkonem 10 kVA. Používání agregátů s nižším výkonem znemožňuje používání svářečky v celém rozsahu proudového nastavení.

7. Příprava k práci

V balení se s invertorovou svářečkou nacházejí svařovací kabely s elektrodovým držákem a kostřící kabel se svorkou na materiál.

Svářečku postavte na dobře osvětlené místo bez přístupu vlhkosti. Před zahájením práce se svářečkou zkontrolujte stav napájecího kabelu, svařovacích kabelů, držáku elektrody a upnutí materiálu. Nepracujte s poškozenými. Poškozené vyměňte za nové. Při svařování proudové kabely vytvářejí silné elektromagnetické pole. Abyste snížili elektromagnetické záření, uložte kabely blízko sebe.

8. Připojení k síti

Před prvním připojením svářečky se ujistěte, že napájecí napětí odpovídá označení na typovém štítku.

Instalace napájející svářečku musí být provedena z měděného vodiče s minimálním průřezem 3x 2,5 mm², musí být vedena od pojistky s hodnotou 16 A (např. proudového chrániče série S300 (C)) a musí splňovat předpisy pro bezpečné používání (je nezbytné použít ochrannou instalaci). Svářečku nepřipojujte a nepoužívejte, pokud napáječí síľ nemá ochranný vodič.

Napájecí instalaci musí provést osoba s elektrotechnickým oprávněním. Budete-li používat prodlužovací kabely, použijte prodlužovací kabel přizpůsobený jmenovitému zatížení a vybavený ochranným vodičem. Elektrický kabel uložte tak, aby při práci nebyl vystaven proříznutí, propálení nebo roztavení. Nepoužívejte poškozené prodlužovací kabely. Netahejte za napájecí kabel při vytahování zástrčky ze zásuvky. Svářečka DESTi202 byla navržena pro provoz s generátorovým agregátem 10 kVA.

9. Zapnutí zařízení

Ujistěte se, že napájecí sít' je vybavena ochranným vodičem. Používejte trojžilový prodlužovací kabel (s ochranným vodičem), s průměrem žil přizpúsobeným jmenovitému zatížení.

Ujistěte se, že tlačítko spínače je v poloze vypnuto (označení OFF nebo O). Napětí zapnete přepnutím tlačítka spínače do polohy zapnuto (označení ON nebo I) umístěného na zadní straně zařízení.

Svařovací kabely připojte ke svářečce s polaritou doporučenou výrobcem elektrod. Příslušné označení se nachází na obalu.

Názorná polarita připojení: elektroda s označením na obalu DC (−) stejnosměrný proud, polarita (−), proudové kabely připojte následujícím způsobem:

1. Svařovací kabel přivádějící proud do elektrodového držáku – zatlačte koncovku kabelu od zdířky označené (–) a otočte vpravo nadoraz.

2. Svařovací kabel, hromadný – zatlačte koncovku kabelu do zdířky označené (+) a otočte vpravo nadoraz.

Elektrodu vložte do držáku a svorku druhého kabelu připevněte ke svařovanému materiálu. Materiál v místě připevnění svorky očistěte od rzi, zbytků barvy nebo laku. Místo připevnění svorky na materiálu se musí nacházet co nejbliže místu svařování, ale ve vzdálenosti znemožňující poškození kabelu přivádějícímu proud od svařovaného materiálu.

Pokud budele muset svařovat na místě vzdáleném od zdroje napájení a s ohledem na možný značný pokles napětí v napájecím kabelu, používjejte prodlužovací kabely s průřezem žil větším 2,5 mm². Prodlužovací kabel musí být vybaven ochranným vodičem.

Na ovládacím panelu svářečky, vedle spínače na jeho pravé straně se nachází otočný regulátor svařovacího proudu s potenciometrem. Svařovací proud je jedním ze základních parametrů práce s obalovanou elektrodou. Otáčením regulátoru můžete zadávat hodnoty svařovacího proudu (A).

Při příliš intenzivní a dlouhodobé práci se zapne ochrana. Indikuje to kontrolka jako na obr. 2. Ventilátor svářečky funguje nadále a chladí tak řídící součástky svařovacího obvodu. Po určité době, v závislosti na okolní teplotě, kontrolka zhasne. Můžete pokračovat ve svařování.

10. Používání zařízení

Příprava materiálu ke svařování

Očistěte materiál určený pro svařování na místech nanášení svaru a na místě přípevnění svorky pro uzemnění materiálu. Rez, barvu, lak a jiné nečistoty odstraňte drátěným kartácem, brusným papírem nebo chemicky odmaštěním. Dílce pro ruční svařování očistěte v šířce asi 25 mm.

Veškeré znečištění materiálu odstraňte, protože při svařování uniká velké množství plynů a oxidů, a navíc přispívají k poklesu trvalosti spoje.

Svařování

Obloukové svařování obalovanou elektrodou spočívá v rozsvícení oblouku svářećem mezi koncem elektrody a přírodním materiálem svařovaného předmětu. Je to proces, ve kterém dosáhnete trvalého spojení roztavením teplem elektrického oblouku jádra obalované elektrody a kovových složek obalu elektrody a svařovaného materiálu. Elektrodu ručně přesouvejte a nastavujte pod určitým úhlem. Tvoří se svar. Obal elektrody v závislosti na jejím druhu vytváří při procesu svařování plynovou ochranu v prostoru svařování a chrání ji proti přístupu vzduchu. Dochází také k zavedení do prostoru svařování oxidačních prvků a vytvoření struskového povlaku.

K základním parametrům svařování se započítává intenzita svařovacího proudu (nastavitelná, zadávaná svářečem pomocí otočného regulátoru svařovacího proudu), napělí elektrického oblouku (nastavitelné svářečem odstupem elektrody od materiálu), rychlost svařování (nastavitelná svářečem zpomalením nebo zrychlením ručního posuvu elektrody) a průměrem elektrody a její polohy vzhledem ke svaru.

Z výše uvedených pohledů je průběh svařovacího procesu ve velké míře závislý na znalostech, zkušenostech, dovednosti a praxi svářeče.

Pro méně zkušené operátory se doporučuje provedení zkoušek svařování na zbytečných kouscích materiálu.

Před zahájením práce bezpodmínečně proved'te veškeré dříve popsané činnosti. Zvláštní pozornost věnujte všem prvkům spojeným s bezpečností práce a přípravou pracovního místa, očištění materiálu určeného pro svařování a přípravě zařízení k práci.

11. Běžné servisní činnosti

Běžné servisní činnosti provádějte při zástrčce vytažené ze zásuvky. Vždy kontrolujte technický stav svářečky. Kontrolujte, zda jsou proudové kabely funkční a nemají žádné stopy mechanického poškození. Kontrolujte stav obou držáků. Kontrolujte stav napájecího kabelu. Pokud zjistíte jakékoli závady, odstraňte je.

Při každé přležitosti, zejména po ukončení práce, čistěte vstupní otvory ventilátoru ochlazujícího systémy svářečky. Tuto činnost nejlépe provádějte pomocí stlačeného vzduchu.

Oba držáky proudových kabelů udržujte v čistotě. Svářečku udržujte čistou a bez nečistot. Svářečku uchovávejte v suché místnosti bez vlhkosti. Proudové kabely odpojte a sviňte. Zařízení skladujte na mlstě nepřístupném pro děti.

12. Zásady výběru elektrod

Výběr průměrů obalované elektrody a její druh pro svařování materiálu je velmi důležitým parametrem správného provedení operace svařování. Průměr elektrody má velmi důležitý vliv na tvar svaru a na hloubku zatavení. Zvýšení průměru elektrody, při konstantní intenzitě proudu, snižuje hloubku zatavení a zvyšuje šířku svaru.

Délka elektrod závisí na průměru elektrod a činí například: pro elektrody s průměrem 2,5 mm; 250 – 300 – 350 mm a pro elektrody s průměrem 3,2 mm; 300 – 350 – 400 – 450 mm.

Úplný přehled vlastností elektrod je uváděn v technických charakteristikách zpracovaných výrobcem. Tyto charakteristiky uvádějí všechny údaje: označení elektrody, typ obalu, použití elektrody, polohy při svařování, druh a intenzitu svařovacího proudu v závislosti na průměru elektrody, polaritu připojení elektrody, nutné tepelné činnosti při svařování, podmínky sušení a uchovávání elektrod.

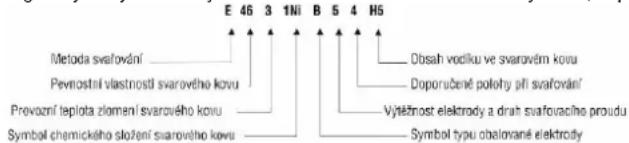

Označení obalovaných elektrod podle PN-EN 499 – „Svařování. Dodatečné materiály pro svařování. Obalované elektrody pro ruční obloukové svařování legovaných a jemnozrných ocelí. Označení“ se skládá z osmi symbolů, např.

Metoda svarování Pevnostní vlastnosti svarového kovu Prevozní teplota zlornení svarového kovu Symbol chemického složení svarového kovu E 46 3 1NI B 5 4 H5 Obsah vodíku ve svarovém kovu Doporučené poleľy při svarování Výtěžnost elektrody a drah svarovacilho proudu Symbol typu obalované elektrody

Kromě normativního označení se vyskytuje také vlastní označení jednotlivých výrobců elektrod. Obalované elektrody pro ruční obloukové svařování v závislosti na určení svařování konkrétních druhů ocelí je klasifikováno také podle norem: PN-EN 757 týkající se ocelí s vysokou pevností, PN-EN 1599 týkající se žáruvzdorných ocelí, PN-EN 1600 týkající se nerezových a žáruvzdorných ocelí.

Pro svařování práce pomocí svářečky DESi211BT můžete používat obalované elektrody různých výrobců dostupné na trhu.

Nepřekračujte doporučené a přípustné průměry elektrod a vyberte vhodný průměr elektrody za účelem optimálního provedení tvaru svaru. Pamatujte také na správný výběr obalu nebo typu elektrody pro druh materiálu určeného pro svařování a druh prováděného svaru.

13. Svépomocné odstraňování poruch

Před zahájením svépomocného odstraňování poruch odpojte zařízení od napájení.

PROBLÉM	PŘÍČINA	ŘEŠENÍ
Ukazatel napájení nesvítí, ventilátor nefunguje, na výstupu není proud.	Napájení kabel není správně připojen nebo je poškozen	Dotlačte zástrčku hlouběji, zkontrolujte napájecí kabel
	V zásuvce není síťové napětí	Zkontrolujte napětí v zásuvce nebo zda se neaktivovala pojistka
	Poškozený přepínač	Svářečku odevzdejte do servisu
Ukazatel napájení svítí, ventilátor nefunguje nebo funguje krátce, na výstupu není proud.	Sít'ové napětí je jiné než 220–240 V	Vložte zástrčku do síťové zásuvky s napětím 230 V ~ 50 Hz
	Zařízení může být v nouzovém režimu	Zařízení vypněte na 2–3 min. a opět zapněte
Ukazatel (kontrolka) tepelné ochrany nesvítí, na výstupu není proud.	Poškozené nebo špatně připojené jeden nebo oba proudové kabely: držáku elektrody a zemnícího držáku	Zkontrolujte oba kabely a jejich připojení. Upněte správně nebo bude-li třeba, vyměňte
Ukazatel (kontrolka) tepelné ochrany svítí, na výstupu není proud.	Aktívace tepelné ochrany	Svářečku nechte připojenou k napájecí sítí, aby vychladla

14. Další informace

Stupně znečištění prostředí při práci se svářečkou

Podle normy PN-EN 60974-1 Zařízení pro obloukové svařování část 1.: Zdroje svařovacího proudu rozlišují se následující druhy znečištění:

a) Stupeň znečištění 1: Nevyskytuje se žádné znečištění nebo pouze suché, nevodivé znečištění. Znečištění nemá význam.

b) Stupeň znečištění 2: Pouze nevodivé znečištění, časem je třeba však předpokládat vodivost způsobenou kondenzací.

c) Stupeň znečištění 3: Vodivé znečištění nebo nevodivé suché znečištění, které začlná být vodivé z důvodu kondenzace.

d) Stupeň znečištění 4: Znečištění generuje trvalou vodivost způsobenou vodivým prachem, deštěm nebo sněherm.

Stupně znečištění mikroprostředí byly stanoveny pro účely hodnocení izolačního vzduchového a povrchového odstupu dle 2.5.1 IEC 60664-1 (Pojmy a definice bod 3.40 str. 13 dle normy PN-EN 60974-1).

V souladu s normou PN-EN 60974-1 a IEC 60664-1 většina zdrojů svářovacího proudu se nachází v kategorii III přepětí. Musí být navrženy pro používání v podmínkách s minimálním stupněm znečištění 3. Součásti nebo podsestavy se

vzduchovými nebo povrchovými izolačními odstupy odpovídajícími stupni znečištění 2 jsou přípustné, pokud jsou úplně potažené nebo těsně zabudované nebo zalité v souladu s IEC 60664-1

15. Kompletace zařízení, závěrečné poznámky

Příslušenství k zařízení:

1. Svařovací kabel s držákem elektrody – průřez 16 mm ^2 , délka 2 m (1 ks), 2. Uzemňovací kabel se svorkou – průřez 16 mm ^2 , délka 1,5 m (1 ks), 3. Ochranný štlt (1 ks) + svářečské sklo (1 ks), 4. Kartáč s kladivem (1 ks)

16. Informace pro uživatele o likvidaci elektrických a

elektronických zařízení (týká se domácností)

Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v

případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách.

Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady.

Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů.

Uživatelé v zemích Evropské unie

V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace.

Likvidace odpadů mimo Evropskou unii

Tento symbol se týká pouze zemí Evropské unie.

V případě potřeby likvidace toholo výrobku se obraťle na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace.

CZ

Záruční list

Pro

Katalogové číslo:

Sériové číslo: ....

(dále jen výrobek)

Datum zakoupení výrobku: ......

Razítko prodávajícího: ......

Datum a podpis prodávajícího:......

Prohlášení uživatele:

Potvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

datum a místo podpis uživatele

I.Odpovědnost za výrobek:

1. Ručitel – DEDRÁ EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja 8, 05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu ve Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527-020-49-33, Základní kapitál: 100 980.00 zł.

2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku na výrobek, pocházející z distribuce ručitele.

3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících ve výrobku v okamžiku jeho vydání uživateli.

4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisl na rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny výrobku nebo odstoupení od smlouvy.

5. Vůči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této záruky a/nebo v souvislosti s jejím uzavřením a plněním, bez ohledu na právní titul, omezena maximálně do výše hodnoty vadného výrobku.

II.Záruční doba:

Součásti výrobku, na které se vztahuje záruka	Doba trvání záruční ochrany
DESi211BT	24 měsíců, počítáno od data nákupu výrobku uvedeného v tomto záručním listu
Elektrodový kabelKostřící kabelSvařovací kuklaDrátěný kartáč / kladívkoKeramický kryt TIG	Součásti, na které se nevztahuje záruka

Wolframová elektroda

Držák wolframové elektrody

Elektrodový držák

Kostřící držák

Kryt hořáku MIG/MAG

Tryska hořáku MIG/MAG

Tryska pro plazmové řezání

Keramický kryt pro plazmový kabel

III. Podmínky uplatňování záruky:

1. Předložení vyplněného záručního listu pro výrobek a doložení okolností nákupu výrobku, např. předložením paragonu, faktury atd. Pro správné vyřízení reklamace se doporučuje, abysle společně s výrobkem předali všechny součásti stanovené v kapitole „Kompletace” výrobku uvedené v návodu k obsluze.

2. Dodržování pokynů uvedených v návodu k obsluze a záručním listu.

3. Záruka platí pouze na území Polska a EU.

IV.Záruka se nevztahuje na vady výrobku vzniklé zejména v následku:

1. Nedodržování podmínek stanovených v návodu k obsluze, zejména v rozsahu správného provozování, údržby a čištění;

2. Používání čisticích nebo ošetřovacích prostředků v rozporu s návodem k obsluze;

3. Nevhodného skladování a přepravování výrobku;

4. Svépomocných změn a/nebo úpravy výrobku, které nebyly dohodnuty s ručitelem;

5. Používání ve výrobku provozních materiálů v rozporu s návodem k obsluze.

Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí záruku na výrobek, na kterém:

Upozornění! Činnosti spojené s každodenní obsluhou výrobku, vyplývající mj. z návodu k obsluze, provádí uživatel ve vlastní režii a na své náklady.

V. Postup pri reklamaci:

1. V případě zjištění nesprávného provozu výrobku se před nahlášením reklamace ujistěte, že jste provedli správně všechny činnosti podrobně popsané v návodu k obsluze.

2. Reklamaci nahlaste ihned, nejlépe do 7 dnů od data zjištění vady výrobku.

3. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí nárok na uplatnění záruky v případě nenahlášení reklamace do 7 dnů.

4. Reklamací můžete nahlásít mj. v místě zakoupení výrobku, v záručním servisu nebo plísemně na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków. 5. Reklamací můžete nahlásít prostřednictvím formuláře dostupného na stránkách www.dedra.pl. („Formulář pro nahlášení reklamace“).

Adresy záručních servisů v jednotlivých státech jsou dostupné na stránkách www.dedra.pl. Pokud v daném státě není uveden servis, reklamační formulář zašlete na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Polska).

1. Z bezpečnostních důvodů je zakázáno používat vadný výrobek.

Upozomění!!! Používání vadného výrobku ohrožuje zdraví a život uživatele.

1. Povinnosti vyplývající ze záruky budou splněny do 14 pracovních dnů, počítáno ode dne doručení reklamovaného výrobku.

2. Vadný výrobek před odevzdáním do servisu vyčistěte. Reklamovaný výrobek důkladně zabezpečte proti poškození při přepravě (doporučuje se předat reklamovaný výrobek v originálním obalu).

3. Záruční doba se prodlužuje o dobu, během níž uživatel z důvodu vady výrobku, na kterou se vztahuje záruka, nemohl výrobek používat.

4. Záruka nevylučuje, neomezuje ani nepozastavuje nároky uživatele vyplývající z ručení za vady prodané věci.

SK

2. Podrobné bezpečnostné predpisy

V balení spolu s invertorovou zváračkou sú: zvárací kábel s elektródovou svorkou a uzemňujúci kábel s materiálovou svorkou

Pred prvým pripojením zváračky skontrolujte, či sa napätie v el. sieti zhoduje s hodnotami uvedenými na výrobnom štítku.

Príprava materiálu na zváranie

11. Priebežné obslužné činnosti

Oba držiaky prúdových káblov udržiavajte v čistote. Zváračku udržuje v náležitej čistote, nemôže byť špinavá. Zváračku skladujte v suchej miestnosti bez prístupu vlhkosti. Prúdové káble odpojte a zviňte. Zariadenie skladujte na mieste mimo dosahu detí.

12. Zásady výberu elektród

Diagram explaining the structure of a zvařední výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdůňí výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdůžení výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výděni výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výdění výděnívý d'ovodnáčné požície zvářdnárná E 46 3 1Ni B 5 4 H5 Metóda zvářnania Vlastnosti odolnosti a trvácnosti zvarovéhe kovu Pracovná teplota lániania zvarového kovu Chernický symbol zloženia zvarového kovu Obsah vadika vo zvarovom keve Odporučané pozície zvářdnárná Výdatneš elektródy a typ zváraciello průtu Symbol typou obalu elektródy

1. Zvárací kábel so svorkou elektródy – prierez 16 mm dlžka 2 m (1 ks), 2. Uzemňovací kábel so svorkou – prierez 16 mm ^2 , dlžka 1,5 m (1 ks), 3. Ochranná maska (1 ks) + zváračská clona (1 ks), 4. Kefa s kladivkom (1 ks)

Likvidácia odpadov v krajinách mimo EÚ.

Tento symbol platí len v krajinách EÚ.

Dátum nákupu výrobku: ....

Pečiatka predajcu: ....

Dátum a podpis predajcu : ....

dátum a miesto podpis Užívatel'a

I. Zodpovednost' za Výrobok:

III. Podmienky využitia záruky:
