NÁVOD K OBSLUZE SRJ10 Elektrobock

Solární řídící jednotka

SRJ10

SRJ10 je určena k řízení systému solárních panelů využívaných k ohřevu TUV a bazénové vody. Soustava je navržena s ohledem na jednoduchost tak, aby bylo možné s jednou řídící jednotkou obsáhnout všechny varianty zapojení. Podsvětlený 32 znakový alfanumerický LCD dokonale komunikuje s obsluhou. Systém otázek a následných odpovědí umožňuje jednoduchost při programování.

Funkce SRJ10:

• řízení ohřevu TUV a bazénu
• řízení dohřevu TUV
• ALARM při překročení max. teploty
• řízení fitrace bazénu
• zobrazení všech teplot na LCD

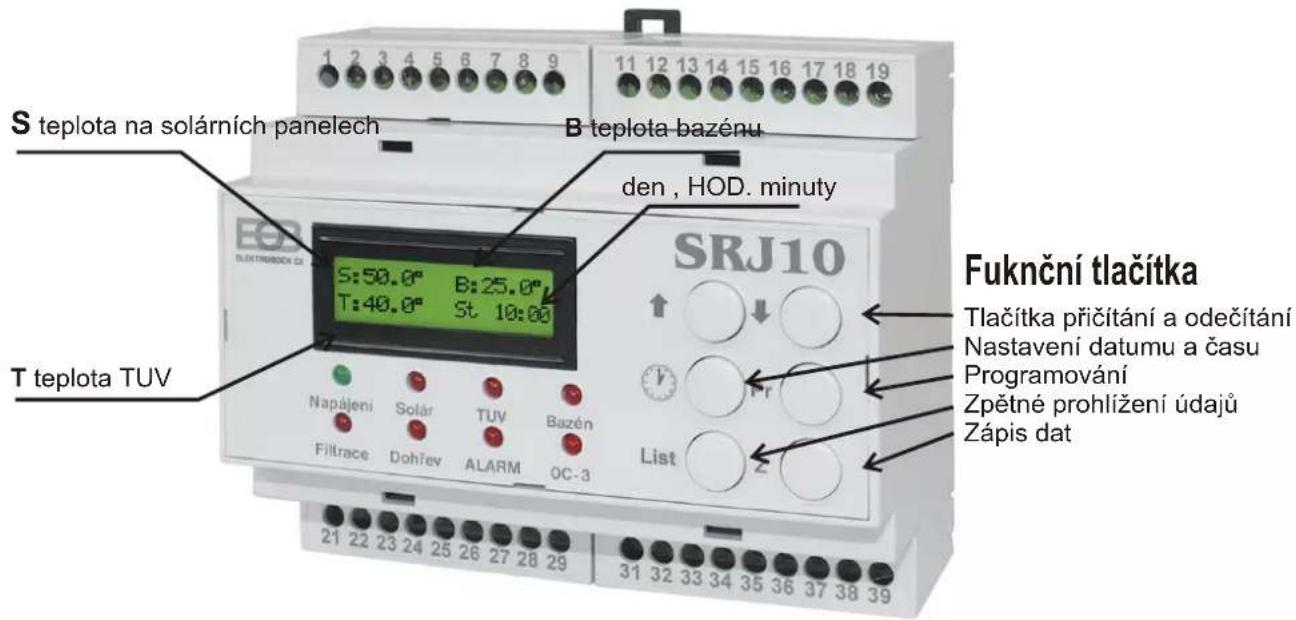

Popis ovládacích prvků

S teplota na solárních panelech B teplota bazénu den , HOD. minuty T teplota TUV SRJ10 Fuknční tlačítka Tlačítka přičitání a odečitání Nastavení datumu a času Programování Zpětné prohlížení údajů Zápis dat

Funkce LED

Napájení - indikace 230VAC

Solár - zapnutí OC1

TUV - směr teplé vody do TUV

Bazén - směr teplé vody do bazénu

Filtrace - indikuje zapnutí motoru od filtrace

Dohřev - sepnutí kontaktu relé

ALARM - sepnutí kontaktu

OC-3 - zapnutí OC2 + OC3

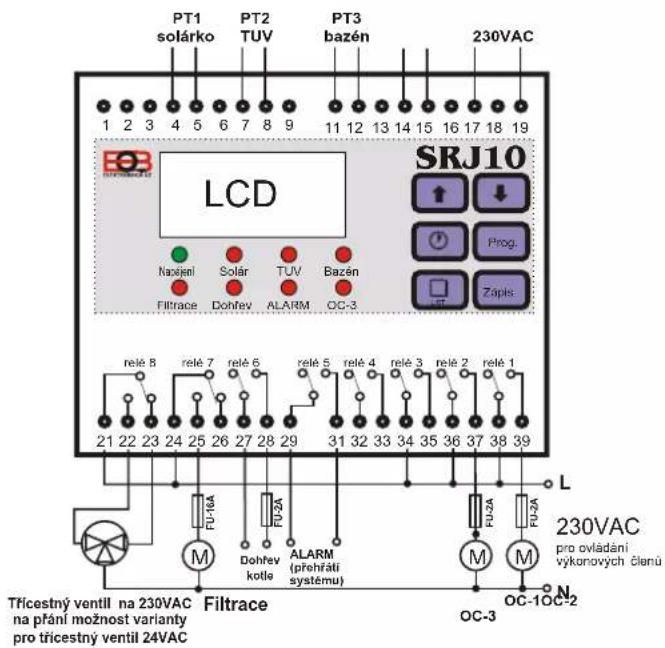

PT1 solárko PT2 TUV PT3 bazén 230VAC LCD SRJ10 Nasjelní Solár TUV Bazén Filtrace Dohřev ALARM OC-3 Prog. Zápis 21 22 23 24 25 26 27 28 29 relé 8 relé 7 relé 6 relé 5 relé 4 relé 3 relé 2 relé 1 21 22 23 24 25 26 27 28 29 FU-10A FU-2A FU-2A FU-10C-2 M Dohřev kotle ALARM (prehřáti systémů) M M TFicestný ventil na 230VAC na přání možnost varianty pro třicestný ventil 24VAC Filtrace OC-3 230VAC pro ovládání výkonových članů

Popis jednotlivých funkcí

Řízení ohřevu TUV a bazénu

Systém snímá teploty SP, TUV a bazénu. Na základě zadaných údajů reguluje chod oběhových čerpadel a třícestného ventilu. Umožňuje řídit i soustavy, kde oběhové čerpadlo je nahrazeno čerpadlem od filtrace. Při nastavení se digitálně nastaví požadovaná teplota TUV a hystereze spínání. V okamžiku, kdy teplota SP převyšuje požadovanou teplotu TUV je sepnuto OC1 a třícestný ventil je nastaven do patřičné polohy. Po ohřátí TUV na zvolenou hodnotu se celý systém přenastaví na ohřev bazénu. V případě, že v průběhu dne dojde k poklesu teploty SP je ohřev vypnut. To se děje podle nastavených konstant (hystereze), které se zadávají při programování.

KONSTANTY

Povolený pokles teploty TUV: pokud se v průběhu dne sníží teplota TUV o danou hodnotu, dojde ke zpětnému přepnutí ohřevu bazénu na TUV.

Hystereze č.1: určuje o kolik musí být teplota SP větší, než teplota ohřívané soustavy, aby došlo k zapnutí čerpadel.

Hystereze č.2: určuje, kdy dojde k vypnutí chodu oběhových čerpadel.

Řízení dohřevu TUV

V případě, kdy při malém slunečním svitu nedojde k dostatečnému ohřátí TUV, umožňuje systém automatické dohřátí plynovým nebo elektrickým kotlem. Tuto funkci je možné využit ve dvou časových pásmech, například ráno a večer. V naprogramovanou dobu sepne relé 6 a dovolí tak dohřev pomocí externího zdroje tepla.

ALARM

při dosažení nastavené maximální teploty na SP dojde k sepnutí kontaktů telé 5. Tímto způsobem může být zapnuta zvuková signalizace, odpuštění horké vody z TUV nebo hlášení na telefon. Tato hodnota se nastavuje při programování v rozmezí 80°C až 140°C.

Nastavení filtrace bazénu

Dva způsoby ovládání filtrace:

1. Časově při programování určíme ve čtyřech časových pásmech kdy má fitrace probíhat.
2. Podle teploty vody tento unikátní způsob umožňuje optimalizovat chod čerpadla filtrace podle aktuální teploty vody, čímž dochází k značným úsporám energie potřebné k chodu čerpadla. Při programování zadáme požadovanou dobu filtrace např.při 20°C na 2 hodiny, při 30°C na 12hodin. Řídící jednotka proloží tyto dva body přímkou a podle dané teploty je motor filtrace na určitou dobu zapnutý. Dochází tak k optimalizování doby běhu motoru filtrace.

6 hod Doba běhu filtrace 0:00 hod 12:00 hod 24:00 hod Doba běhu filtrace

Okamžik zapnutí filtrace - časový střed délky běhu filtrace je určen na 14:00 hod. Př: pokud má být filtrace zapnuta na dobu 6 hod. Bude automaticky zapnuta v 11:00 hod a vypnuta v 17:00 hod.

Filtraci lze kdykoliv zapnout nebo vypnou pomocí tlačítek ↑ ↓, například z důvodu čištění pískového filtru. K zapnutí (vypnutí) dojde na maximální dobu 30 minut. Po této době dojde k přepnutí do AUT režimu. Zbývající čas do vypnutí je indikován na LCD (Fz- 30 filtrace bude zapnuta následujících 30 min., Fv-30 filtrace bude vypnuta následujících 30 min ).

Zobrazení datumu: Pokud zvolíme zobrazit datum Ano, jsou na LCD zobrazeny dvě teploty a datum s časem. Vždy je zobrazena teplota SP a následně teplota TUV nebo bazénu, podle toho, kam teče teplá voda. V případě, že zadáme zobrazit datum Ne, jsou na LCD zobrazeny všechny tři teploty a čas.

Použité zkratky:

SP - solární panel TUV- teplá užitková voda (bojler) OC - oběhové čerpadlo

Teplota SP S: 51° 01.01.03 Teplota Bazénu B: 19° St 03:04 Datum Den a čas

Teplota SP S: 51° B: 25° Teplota TUV T: 40° Ct 10:24 Teplota bazénu Den a čas

Postup při programování SRJ10

Zadání aktuálního data a času

Zmáčkneme tl. na LCD se zobrazí údaje o dnu a čase.Údaj, který bliká se mění tl. , po nastavení každého údaje zmáčkneme tl. . Po nastavení všech údajů stiskneme 2x tl. Pro návrat do základ.režimu.

Hod 01.01.03 St 03:08

Ukázka programování

Podle systému ovládání motorů (viz. schémata zapojení), zvolíme program (ukázka PROG č.4 ). Na klávesnici zmáčkneme tlač. Prog , pomocí tl. ↑ ↓ navolíme číslo programu (1 až 6) a tl. Zapis údaj uložíme.

Terflota TUV 40°

Teplota TUV (bojler): udává teplotu na kterou se má ohřát TUV pomocí SP. Po dosažení této teploty se ohřev přepne na bazén. Hodnota se zadává v rozmezí 10°C až 99°C. Tento údaj je snímán čidlem PT2.

Povoleny Pokles teploty TUV

Povolený pokles teploty TUV : V případě, že v průběhu dne dojde K poklesu teploty vody v TUV, nastane zpětné přepnutí ohřevu z bazénu na TUV. Nastavuje se v rozmezí 5°C až 25°C a doporučená hodnota je 8°C.

Hystereze č.1 zapnutí OC : v okamžiku, kdy teplota SP je o danou hodnotu větší než teplota ohřívané vody, dojde k zapnutí čerpadel, které začnou hnát ohřátou vodu do TUV nebo bazénu. Doporučená hodnota nastavení je 10°C.

Hystereze c.2, vypnuti OC 4°

Hystereze č.2 vypnutí OC : v případě, kdy vlivem poklesu slunečního svitu dojde k přiblížení teploty na SP k teplotě ohřívané vody o danou hodnotu, dojde k vypnutí OC. Doporučená hodnota je 5°C.

Prvnikohrev kotle cd 6:00

První dohrev kotle do 8:00

Povolený dohřev externím zdrojem tepla :

pokud při malém slunečním svitu nedojde k dostatečnému ohřátí TUV, umožňuje systém automatické ohřátí plynovým nebo elektrickým kotlem. Tuto funkci je možné využít ve dvou časových pásmech (např. ráno a večer). V naprogramovanou dobu dojde k sepnutí kontaktů relé č.6.

Hlášení přehřátí : viz str. č.2

Zobrazit datum : viz str. č.2

Nastavení filtrace bazénu : zvolíme, zda požadujeme řídit filtraci bazénu podle teploty vody nebo podle daného času.

Filtrace Podle tefloty A

Filtrace Podle teploty N

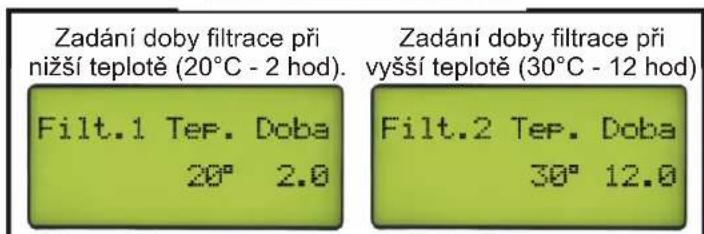

Zadání doby filtrace při nižší teplotě (20°C - 2 hod). Filt.1 Ter. Doba 20° 2.0 Zadání doby filtrace při vyšší teplotě (30°C - 12 hod) Filt.2 Ter. Doba 30° 12.0

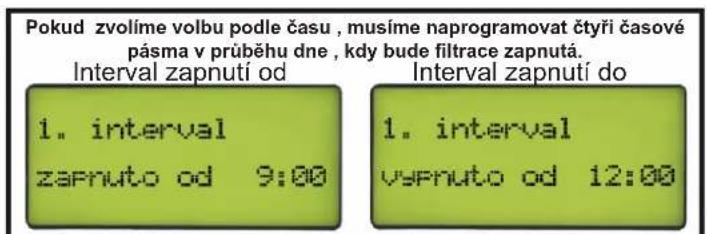

Pokud zvolíme volbu podle času, musíme naprogramovat čtyři časové pásma v průběhu dne, kdy bude filtrace zapnutá. Interval zapnutí od 1. interval zapnuto od 9:00 Interval zapnutí do 1. interval vysnuto od 12:00

Ukončení programování

Po naprogramování přejdeme do AUTOMATICKÉHO provozu zmáčknutím tl. . nebo v případě, že cca 20 s nezmáčkneme žádné tlačítko.

Funkce tl.

Zpětné prohlížení údajů pokud stiskneme tl. na LCD se zobrazí informativní údaj o výrobci a verzi programu. Dalším stisknutím se dostáváme k údaji o průměrné denní teplotě SP (tl. je možné prohlížet údaje až 6 měsíců nazpět). Po následném stisknutí tl. je uvedena doba, ve které bude probíhat filtrace bazénu.

(Pozn.: tento údaj se zobrazí v tom případě, pokud máme zadanou filtraci podle teploty).

Elektrobock CZ SRJ10,Pro9.4,v.1

5:00" 31.06.03 Prumer St

V případě, že nemáme připojené některé z čidel (1-3), na LCD se objeví číslo čidla, které není zapojeno.

Pozn.: Čidlo 3 je nutné zapojit pouze v tom případě, když žádáme filtraci podle teploty.

Chyba fri mereni cidla 3 :

Technické parametry

SRJ10
Napájení	230 V/ 50 Hz
Krytí	IP 20
CT01-10k (tepl. čidlo)	NTC 10k/25C
Výstupy:
Relé 1,2	5 A, 250 V/ AC
Relé 5,6	5 A, 250 V/ AC
	5 A, 30 V/ DC
Relé 7	16 A, 250 V/ AC
Relé 8	5 A, 250 V/ AC
	5 A, 30 V/ DC

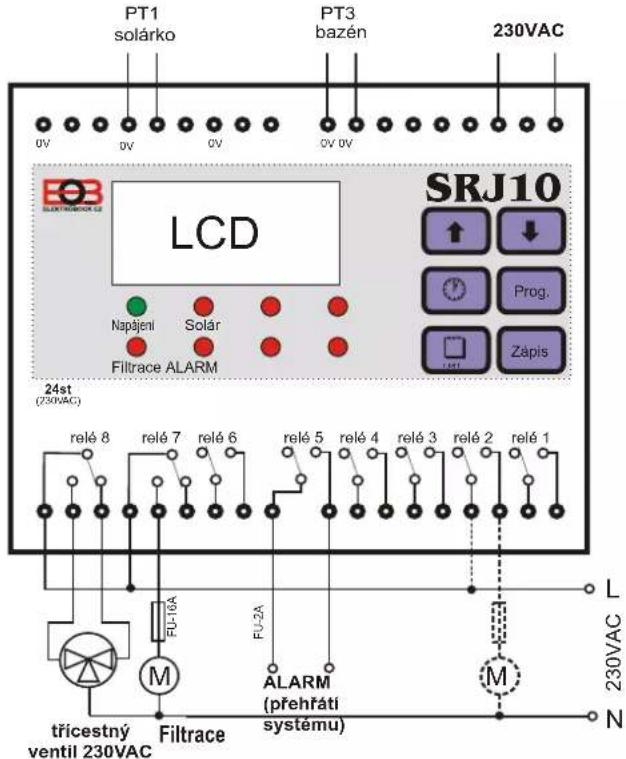

Program č.1 ovládání ohřevu bazénu a filtrace

PT1 solárko PT3 bazén 230VAC 0V 0V 0V 0V 0V LCD SRJ10 ↑ ↓ Prog. Zápis 24st (230VAC) Napájení Solár Filtrace ALARM relé 8 relé 7 relé 6 relé 5 relé 4 relé 3 relé 2 relé 1 FU-16A FU-2A L 230VAC trícestný ventil 230VAC M Filtrace ALARM (přehřátí systému) M N

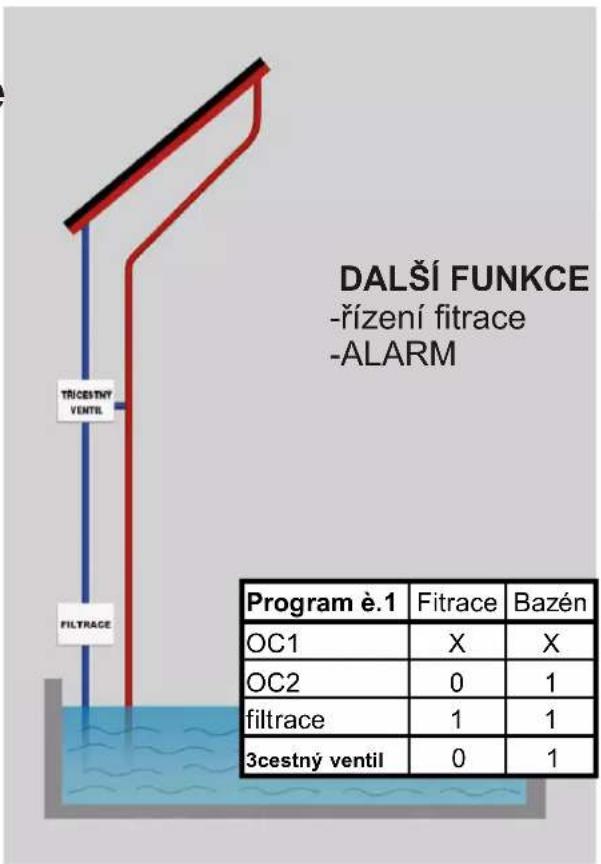

DALŠÍ FUNKCE -řízení fitrace -ALARM TRICESTNY VENTIL Filtrace Program è.1 Fitrace Bazén OC1 X X OC2 0 1 filtrace 1 1 3cestný ventil 0 1

Program č.1 se používá pokud solární panely slouží k ohřevu bazénu. Jestliže je k oběhu vody využito čerpadlo od filtrace, může tato řídící jednotka ovládat i filtraci bazénu. V případě použití jiného motoru než od filtrace, využijeme výstup pro Oc2. Výstupy jsou spínany podle pravdivostní tabulky č.1

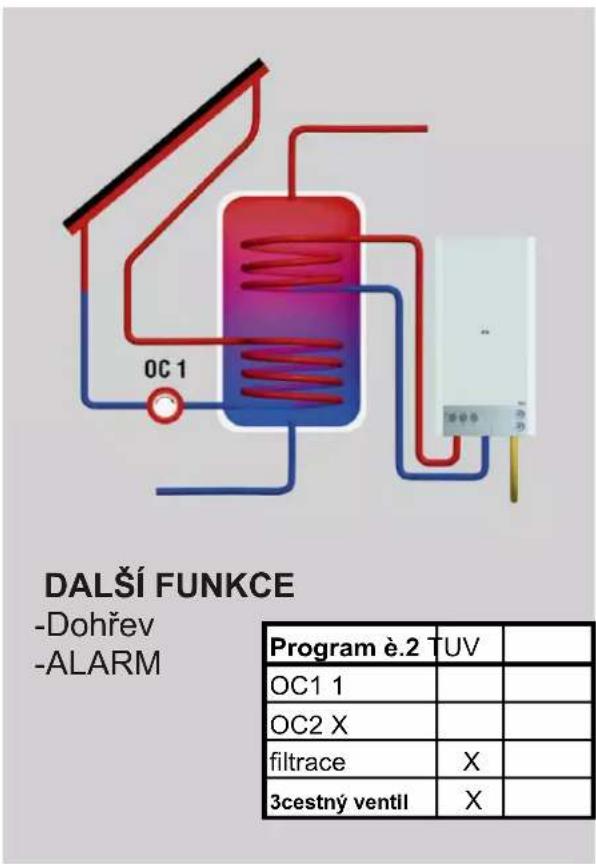

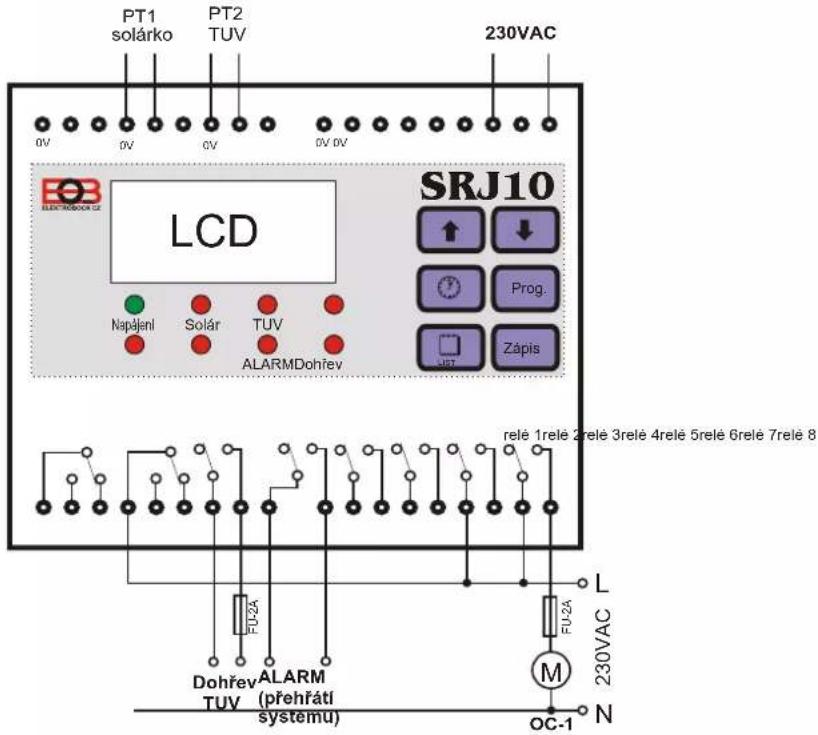

Program č.2 ovládání ohřevu TUV

PT1 solárko PT2 TUV 230VAC 0V 0V 0V 0V 0V LCD SRJ10 ↑ ↓ Prog. Zapis Napájení Solár TUV ALARMDohřev relé 1relé 2relé 3relé 4relé 5relé 6relé 7relé 8 FU-2A Dohřev ALARM TUV (přehřátí systemu) M L FU-2A 230VAC OC-1 N

DALŠÍ FUNKCE -Dohřev -ALARM Program è.2 TUV OC1 1 OC2 X filtrace X 3cestný ventil X

Program č.2 se používá v případě ohřevu TUV (teplá užitková voda) solárními panely.

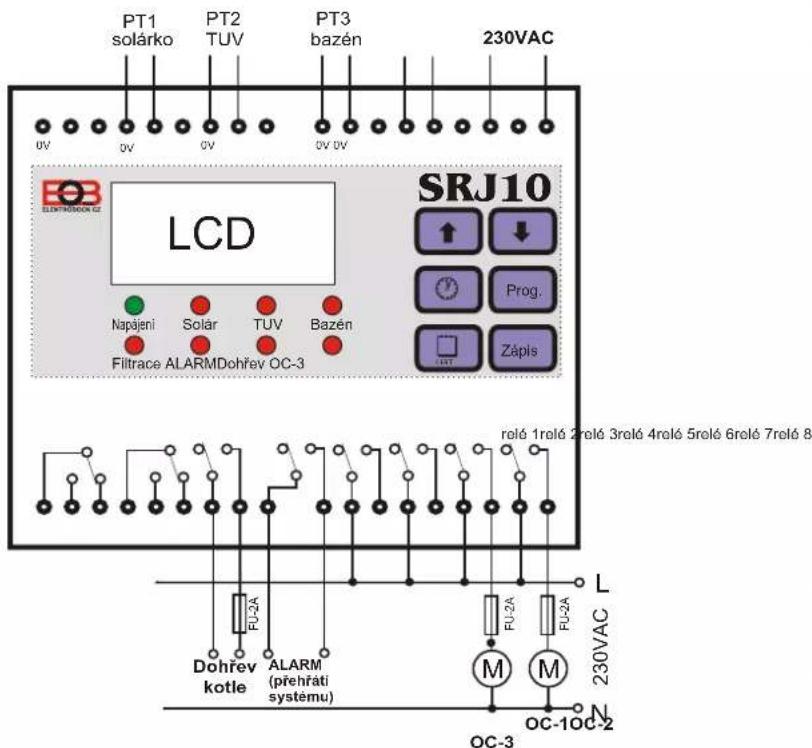

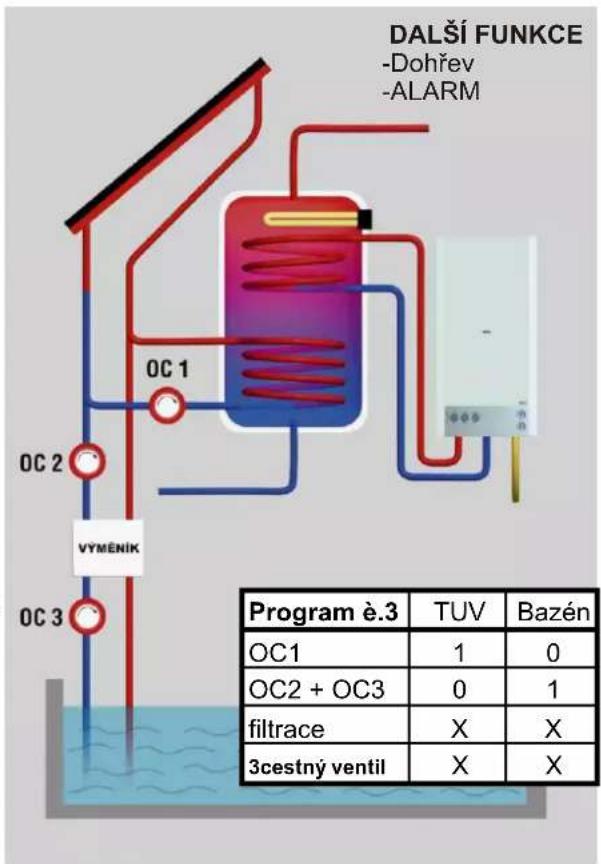

Program č.3 ovládání ohřevu TUV a bazénu třemi oběhovými čerpadly

PT1 solárko PT2 TUV PT3 bazén 230VAC LCD SRJ10 ↑ ↓ Prog. Zápis Napájení Solar TUV Bazén Filtrace ALARMDohřev OC-3 relé 1rolé 2rolé 3rolé 4rolé 5rolé 6rolé 7rolé 8 FU-2A Dohřev kotle ALARM (přehráti systému) FU-2A FU-2A L 230VAC M M OC-3 N OC-1OC-2

DALŠÍ FUNKCE -Dohřev -ALARM OC 1 OC 2 VÝMĚNÍK OC 3 Program è.3 TUV Bazén OC1 1 0 OC2 + OC3 0 1 filtrace X X 3cestný ventil X X

Program č.3 se používá při využití solárních panelů k ohřevu TUV a bazénu v systému s třemi oběhovými čerpadly.

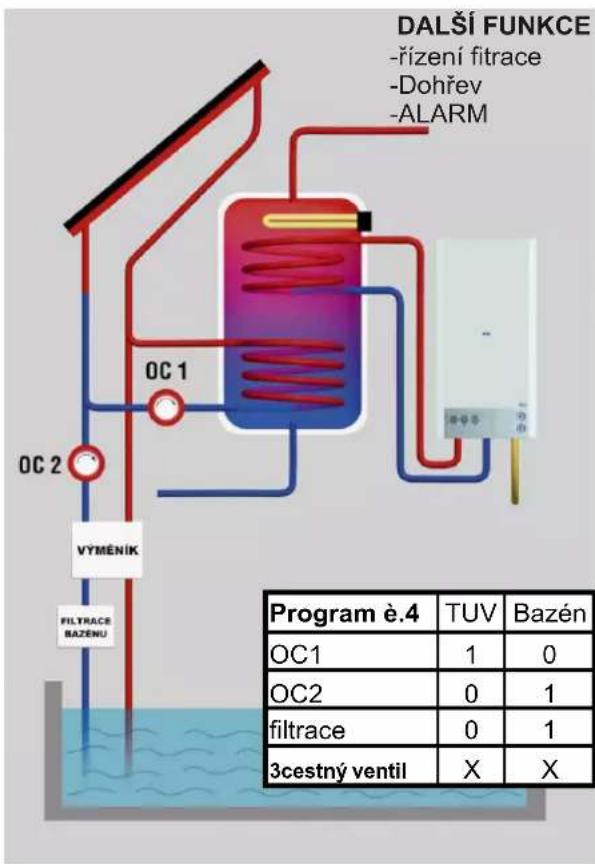

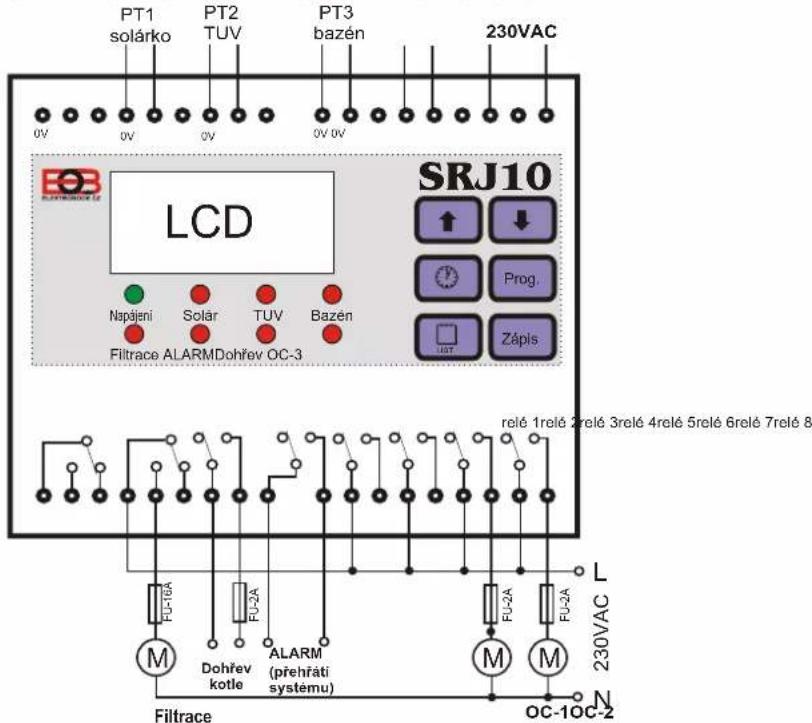

Program č.4 ovládání ohřevu TUV a bazénu dvěma oběhovými čerpadly a motorem od filtrace

PT1 solárko PT2 TUV PT3 bazén 230VAC LCD SRJ10 ↑ ↓ Prog. IAT Zápls Napájsní Solar TUV Bazén Filtrace ALARMDohřev OC-3 relé 1relé 2relé 3relé 4relé 5relé 6relé 7relé 8 FU-TBA FU-2A M Dohřev kotle ALARM (přehřátí systému) FU-2A FU-2A L 230VAC M M FN Filtrace OC-1OC-2

DALŠÍ FUNKCE -řízení filtrace -Dohřev -ALARM OC 1 OC 2 VÝMĚNÍK FILTRACE BAZENÚ Program è.4 TUV Bazén OC1 1 0 OC2 0 1 filtrace 0 1 3cestný ventil X X

Program č.4 použijeme v případě kdy, místo oběhového čerpadla využíváme motor od fitrace.

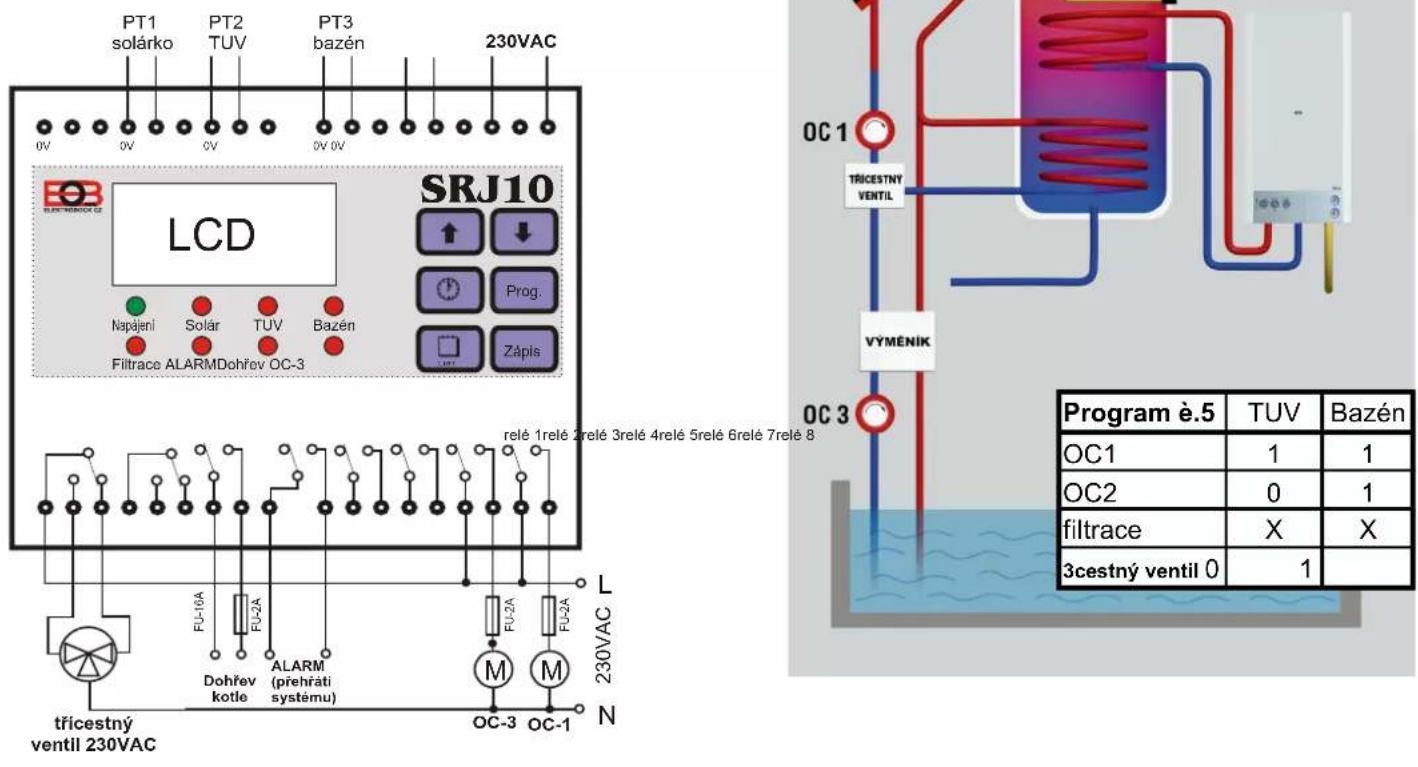

Program č.5 ovládání ohřevu bazénu a filtrace dvěma čerpadly a třícestným ventilem

PT1 solárko PT2 TUV PT3 bazén 230VAC LCD SRJ10 Napájení Solár TUV Bazén Filtrace ALARMDohřev OC-3 up down Prog. Zápis relé 1relé 2relé 3relé 4relé 5relé 6relé 7relé 8 trícestný ventil 230VAC L 230VAC FU-16A FU-2A Dohřev kotle ALARM (přehřátí systému) FU-2A FU-2A M M OC-3 OC-1 N Program è.5 TUV Bazén OC1 1 1 OC2 0 1 filtrace X X 3cestný ventil 0 1

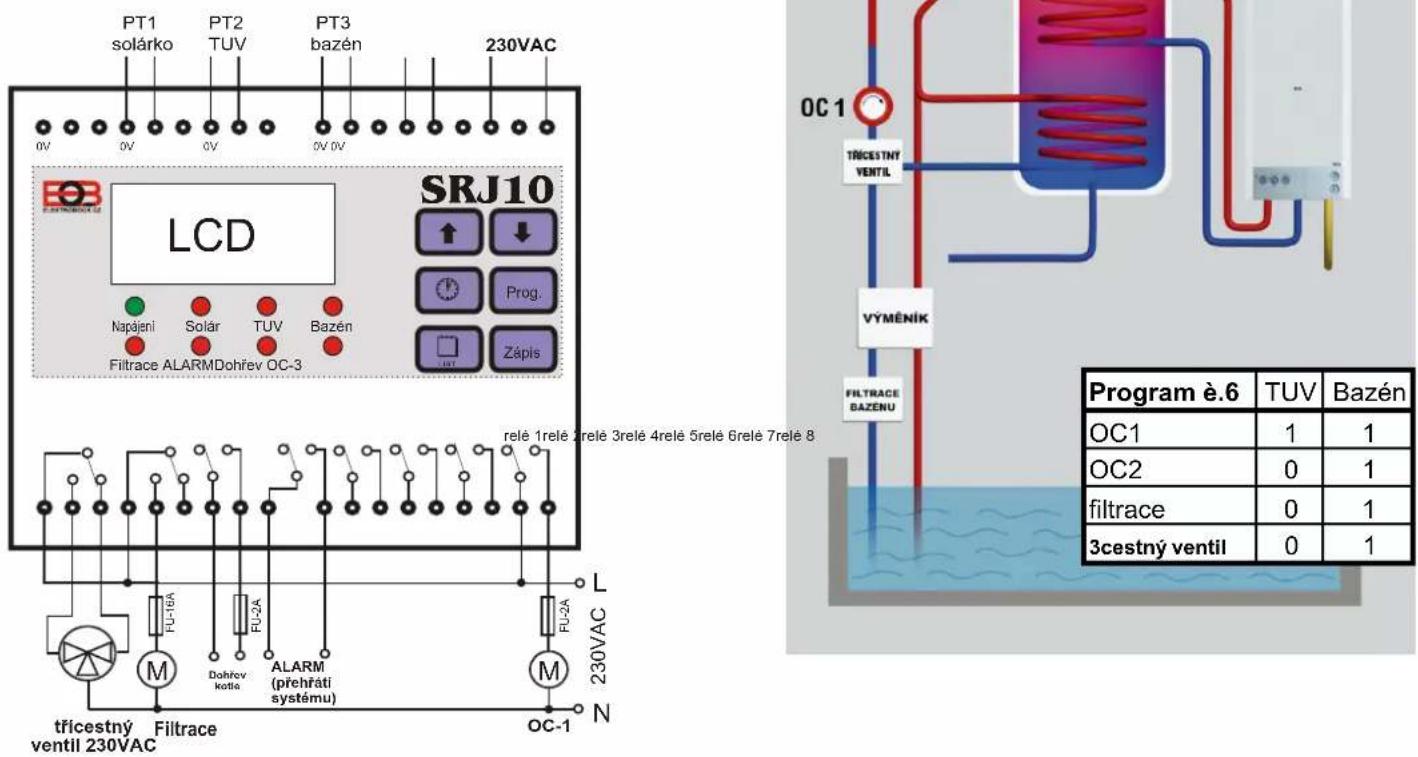

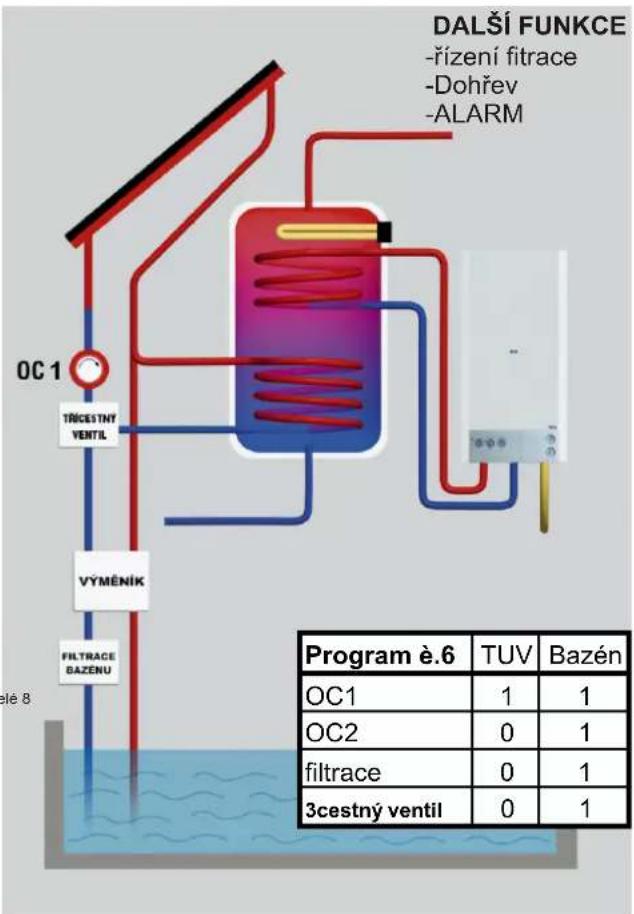

Program č.6 ovládání ohřevu bazénu a filtrace jedním čerpadlem, třícestným ventilem a motorem od filtrace

PT1 solárko PT2 TUV PT3 bazén 230VAC LCD SRJ10 Napájsní Solár TUV Bazén Filtrace ALARMDohřev OC-3 up ↓ Prog. Zápis rele 1relé 2relé 3relé 4relé 5relé 6relé 7relé 8 FU-16A FU-2A FU-2A třícestný ventil 230VAC M Dohřov kotla ALARM (přehráti systému) M Oc-1 L 230VAC Program è.6 TUV Bazén OC1 1 1 OC2 0 1 filtrace 0 1 3cestný ventil 0 1


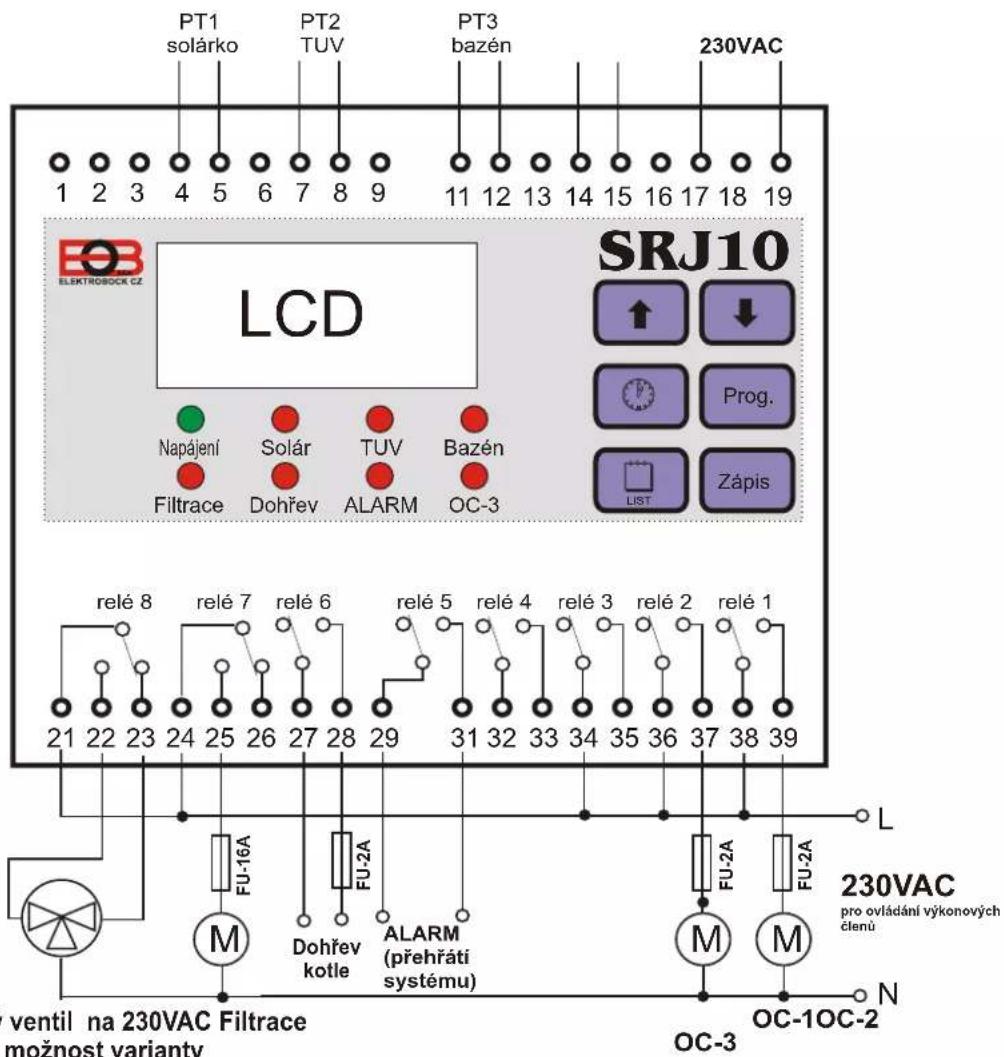

SRJ10

PT1 solárko PT2 TUV PT3 bazén 230VAC LCD SRJ10 ↑ ↓ Prog. LIST Zápis Napájení Solár TUV Bazén Filtrace Dohřev ALARM OC-3 relé 8 relé 7 relé 6 relé 5 relé 4 relé 3 relé 2 relé 1 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 38 39 FU-16A FU-2A M Dohřev kotle ALARM (přehřátí systému) FU-2A FU-2A L 230VAC pro ovládání výkonových členů ventil na 230VAC Filtrace možnost varianty OC-3 OC-1OC-2 N

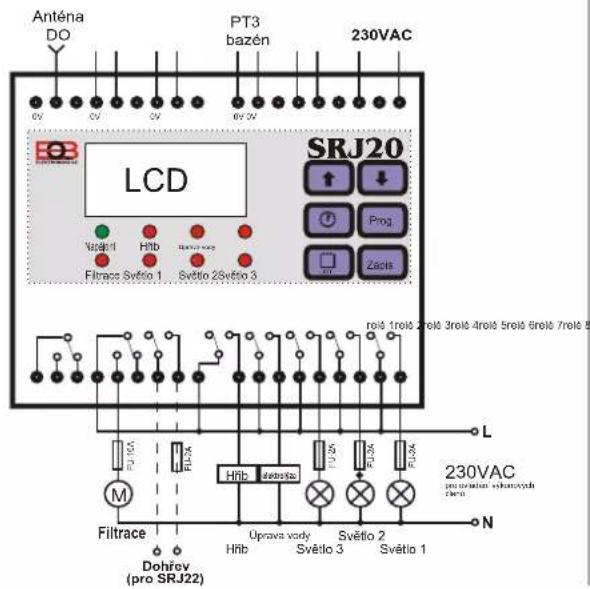

SRJ20/SRJ22

Anténa DO PT3 bazén 230VAC LCD SRJ20 Vaprol Hrib Prog Filtrace Světlo 1 Světlo 2 Světlo 3 Zacils rolo 1 rolo 2 rolo 3 rolo 4 rolo 5 rolo 6 rolo 7 rolo 8 M Filtrace Dohřev (pro SRJ22) Uprava vody Hrib Světlo 3 Světlo 2 Světlo 1 L N 230VAC producívi svěnávodní čísnu

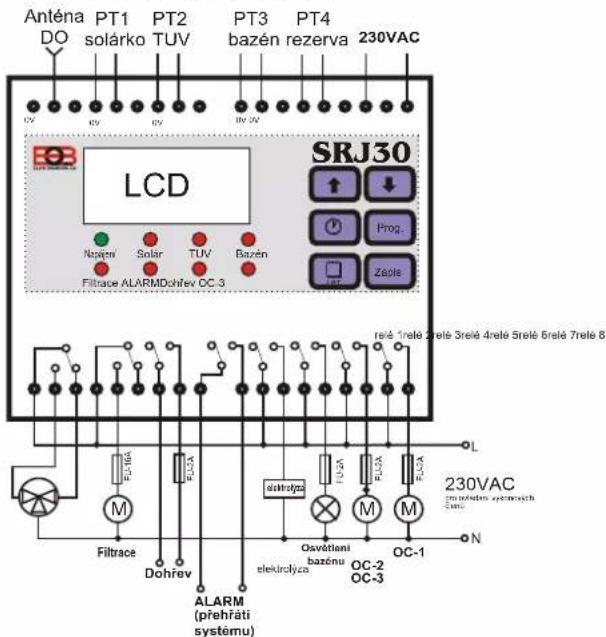

SRJ30

Anténa DO PT1 solárko PT2 TUV PT3 bazén rezerva PT4 230VAC LCD SRJ30 Narajni Solar TUV Bazén Filtrace ALARMDohřev DC-3 Prog. Zeple rešé 1rete 2rete 3rete 4rete 5rete 6rete 7rete 8 L Filtrace M FLGA FOLGA FOLGA FOLGA ALARM (přehřáti systemu) Dohřev Osvátlení bazénu elektralýca OC-2 OC-3 OC-1 N 230VAC zpradění systených Sami
