NÁVOD K OBSLUZE SRJ22 Elektrobock

Bazénová řídicí jednotka SRJ22

SRJ22 je schopna řídit níže uvedené funkce bazénu. V tomto zapojení zastupuje několik přístrojů najednou (termostat, časový spínač, bezdrátové ovládání, teploměr, spínač pro osvětlení). Podsvětlený 32 znakový alfanumerický displej (LCD) dokonale komunikuje s obsluhou. Systém otázek a následných odpovědí umožňuje jednoduchost při programování.

Funkce SRJ22:

• ovládání externího vytápění bazénu tj. dohřevu
• ovládání hřibu dálkovým ovladačem (DO) nebo manuálně
• ovládání filtrace bazénu v závislosti na teplotě vody, časově, manuálně nebo DO
• ovládání elektrolýzy pro úpravu vody bazénu
• ovládání až tří okruhů osvětlení pomocí DO nebo manuálně tlačítky na klávesnici

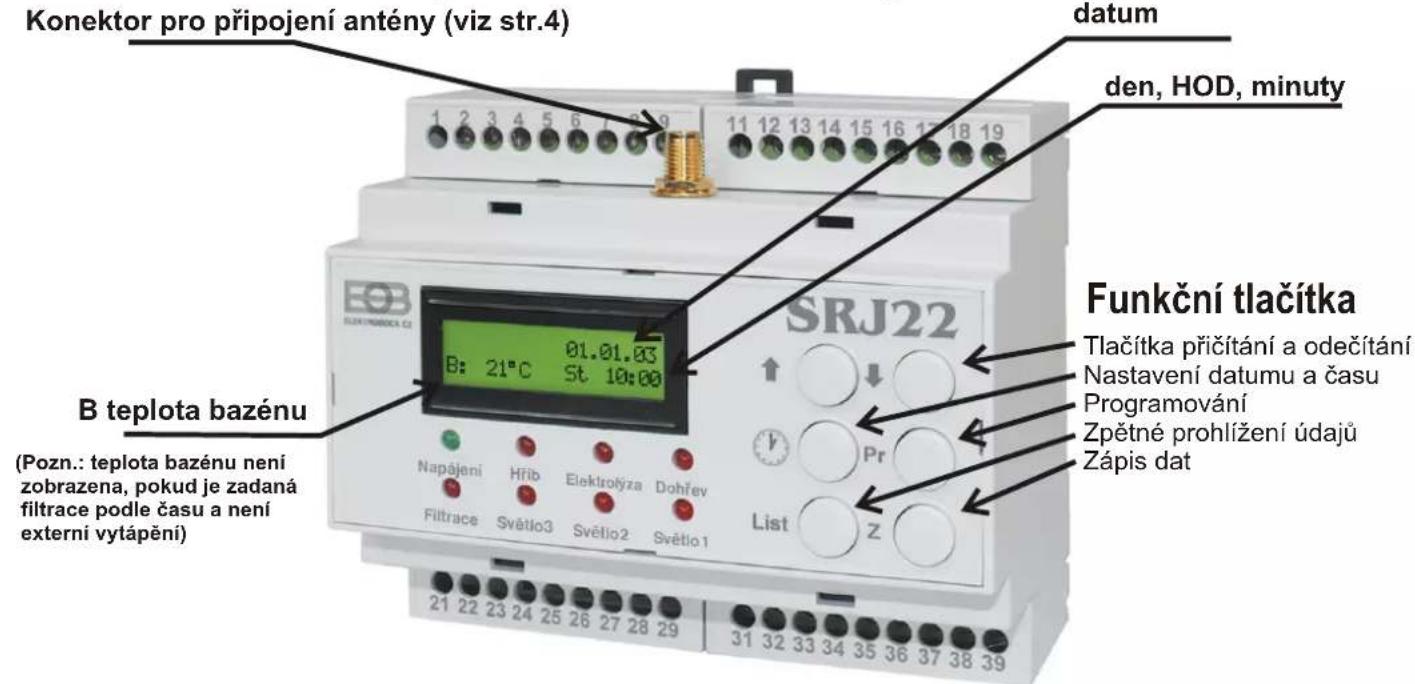

Popis ovládacích prvků

Konektor pro připojení antény (viz str.4) datum den, HOD, minuty Funkční tlačítka Tlačítka přičitání a odečitání Nastavení datumu a času Programování Zpětné prohlížení údajů Zápis dat B teplota bazénu (Pozn.: teplota bazénu není zobrazena, pokud je zadaná filtrace podle času a není externi vytápění) SRJ22 01.01.03 B: 21°C St 10:00 List Z napájení Hřib Elektrolyza Dohřev Filtrace Světlo3 Světlo2 Světlo1 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 38 39

Funkce LED

Napájení - indikace 230VAC

Re-5 - zapnutí funkce hřibu (vodní atrakce)

Úprava vody - zapnutí úpravy vody bazénu

Re-6 - zapnutí externího vytápění

Filtrace - indikuje zapnutí motoru od filtrace

Světlo 1 - indikuje zapnutí prvního světla

Světlo 2 - indikuje zapnutí druhého světla

Světlo 3 - indikuje zapnutí třetího světla

Použité zkratky:

DO - dálkový ovladač

LCD - displej

Re - výstup relé

Fz - filtrace zapnuta

Fv - filtrace vypnuta

Verze: 11.02

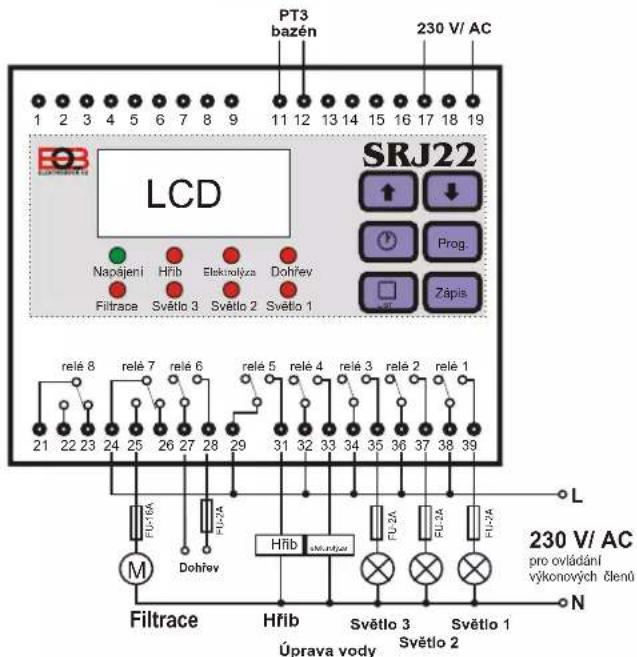

PT3 bazén 230 V/ AC 1 2 3 4 5 6 7 8 9 LCD SRJ22 Napájení Hřib Elektrolyza Dohřev Filtrace Světlo 3 Světlo 2 Světlo 1 up Prog. Zápis relé 8 relé 7 relé 6 relé 5 relé 4 relé 3 relé 2 relé 1 21 22 23 24 25 26 27 28 29 31 32 33 34 35 36 37 38 39 FU-16A H-2A Dohřev M Hřib FU-2A FU-2A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU-16A FU- 230 V/ AC pro ovládání výkonových členů N úprava vody Světlo 2

Popis jednotlivých funkcí

Externí vytápění- dohřev bazénu (Re-6)

při poklesu teploty v bazénu pod nastavenou mez (5 - 30°C) je možné využít externího vytápění (např.kotlem). Dohřev lze využít ve čtyřech časových pásmech. V naprogramovanou dobu sepne relé Re-6 a dovolí tak dohřev pomocí externího zdroje tepla. S touto funkcí je možná i volba sepnutí filtrace (časová/podle teploty vody).

Externi vytareni bazenu A

Filtrace bazénu

Dva způsoby ovládání filtrace:

1. Časově

při programování určíme ve dvanácti časových pásmech, kdy má filtrace probíhat.

2. Podle teploty vody

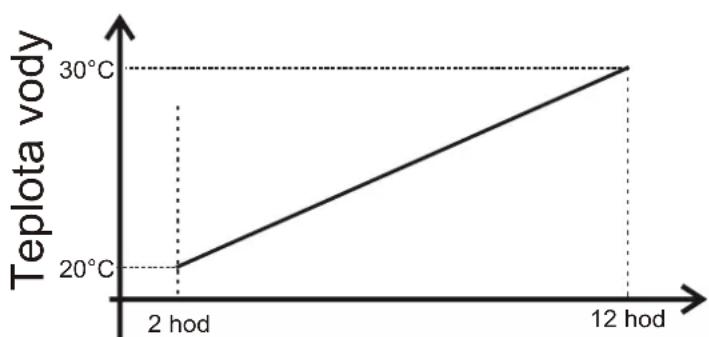

tento unikátní způsob umožňuje optimalizovat chod čerpadla filtrace podle aktuální teploty vody, čímž dochází k značným úsporám energie potřebné k chodu čerpadla. Při programování zadáme požadovanou dobu filtrace např. při 20°C na 2 hodiny, při 30°C na 12 hodin. Řídící jednotka proloží tyto dva body přímkou a podle dané teploty je motor filtrace na určitou dobu zapnutý. Dochází tak k optimalizování doby běhu motoru filtrace.

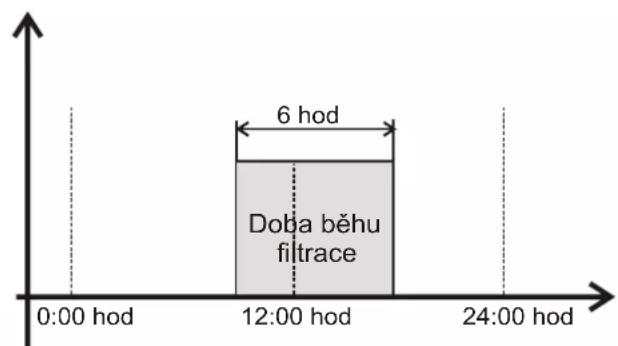

Délka běhu filtrace

6 hod Doba běhu filtrace 0:00 hod 12:00 hod 24:00 hod

Doba běhu filtrace

Okamžik zapnutí filtrace - časový střed délky běhu filtrace je určen na 14:00 hod. Př: pokud má být filtrace zapnuta na dobu 6 hod. Bude automaticky zapnuta v 11:00 hod a vypnuta v 17:00 hod.

Filtraci lze kdykoliv zapnout nebo vypnout pomocí tlačítek ↑↓, například z důvodu čištění pískového filtru. K zapnutí (vypnutí) dojde na maximální dobu 30 minut. Po této době dojde k přepnutí do AUT režimu. Zbývající čas do vypnutí je indikován na LCD (Fz- 30 filtrace bude zapnuta následujících 30 min., Fv-30 filtrace bude vypnuta následujících 30 min).

Ovládání hřibu (Re-5)

systém je schopen ovládat různé druhy vodních atrakcí (vodní hřib, chrliče vody, protiproud ...).

Pomocí DO nebo manuálně tlačítky na klávesnici SRJ22 je možné hřib zapnout nebo vypnout.

Úprava vody v bazénu- elektrolýza

pro úspěšné likvidování nežádoucích bakterií a vodních řas je zapotřebí zapínat elektrolýzu pro úpravu vody v bazénu. SRJ22 tuto funkci řídí automaticky podle filtrace. Pokud je automaticky zapnutá filtrace (časově/ podle teploty vody) je zároveň zapnutá elektrolýza. Jestliže je však filtrace vypnutá a následně zapnutá krátkodobě (např. z důvodu čištění pískového filtru) je elektrolýza vypnutá do doby, kdy se fitrace vrátí do automatického chodu.

Ovládání osvětlení

SRJ22 dokáže ovládat až 3 okruhy osvětlení pomocí DO nebo manuálně tlačitky klávesnice. Po nakódování(viz str.3) této funkce na jedno tlačitko DO je tak možné postupně zapínat všechny okruhy osvětlení a následně je i vypnout. Jestliže je DO z jakéhokoli důvodu nefunkční (ztráta, vybité baterie...) můžeme osvětlení ovládat přímo z klávesnice (viz str.4).

Postup při programování SRJ22

Zadání aktuálního data a času

Zmáčkneme tl. 📊 na LCD se zobrazí údaje o dnu a čase. Údaj, který bliká se mění tl. ↑ ↓ , po nastavení každého údaje zmáčkneme tl. Zapis . Po nastavení všech údajů stiskneme 2x tl. Prog. pro návrat do základ. režimu.

Hod 01.01.03 St 03:08

Stiskneme tl. Prog. objeví se volba jazyka, tl. ↑ ↓ vybereme Cesky/ Polsky a potvrdíme tl. Zápis, tím se přesuneme k dalšímu nastavení (každou změnu potvrdíme tl. Zápis):

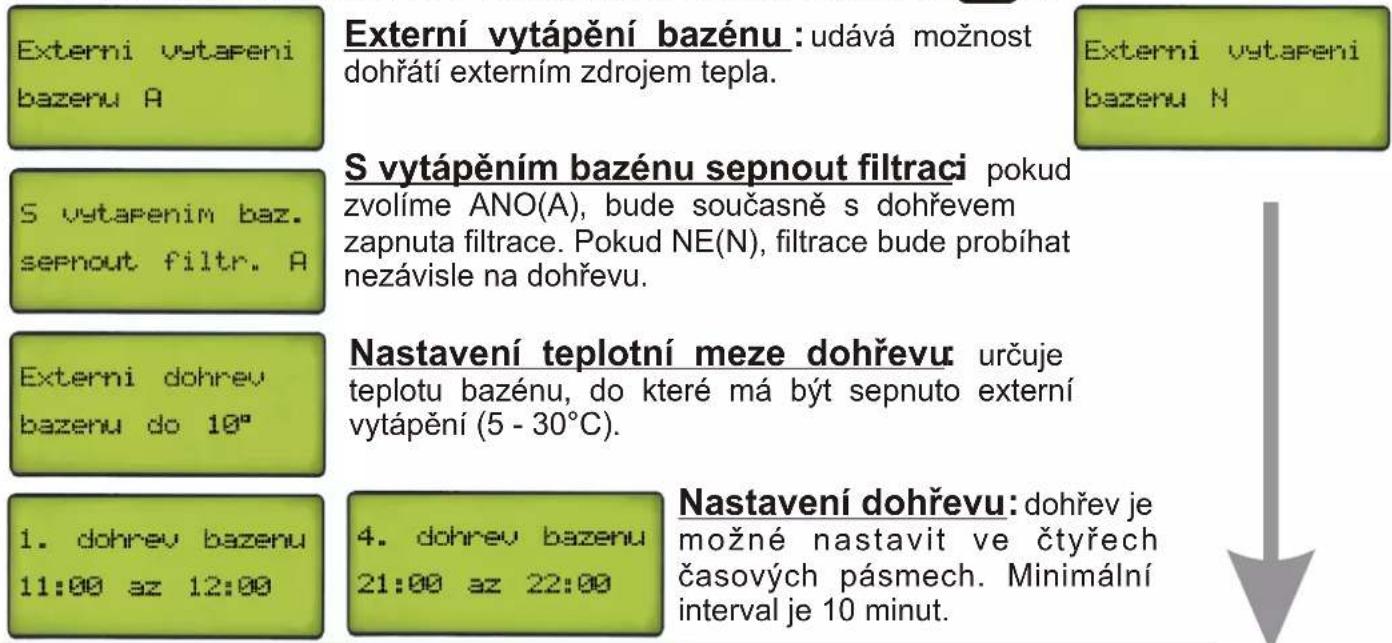

Externi vytapení bazénu A Externi vytápění bazénu: udává možnost dohřátí externím zdrojem tepla. Externi vytapení bazénu N S vytapéním baz. sepnout filtr. A S vytápěním bazénu sepnout filtraci pokud zvolíme ANO(A), bude současně s dohřevem zapnuta filtrace. Pokud NE(N), filtrace bude probíhat nezávisle na dohřevu. Externi dohrev bazénu do 10° Nastavení teplotní meze dohřevu určuje teplotu bazénu, do které má být sepnuto externí vytápění (5 - 30°C). 1. dohrev bazénu 11:00 az 12:00 4. dohrev bazénu 21:00 az 22:00 Nastavení dohřevu: dohřev je možné nastavit ve čtyřech časových pásmech. Minimální interval je 10 minut.

Nastavení kódů pro ovládání pomocí DO

Stiskneme tl. Preg a poté tl. Zápis tolikrát, než se objeví nápis “Kod pro zapnuti filtrace”, vyšleme signál tlačítkem 1 na dálkovém ovladači (DO). LCD zobrazí informaci “Ulozeno, pokracuj tlacitkem zapis”, potvrdíme tl. Zápis. Tím jsme přířadili funkci zapínání filtrace prvnímu tlačítku DO. Pro další funkce použijeme vždy jiné tlačítko na DO.

Funkci vypnutí filtrace přiřadíme druhému tlačitku DO, znovu potvrdíme Zópis.

Funkci zap./vyp. hřibu přiřadíme třetímu tlačítku DO, znovu potvrdíme Záps.

Kod Pro zapnuti filtrace

Ulozeno, Pokracuj tlacitkem zapis

Kod pro vspnuti filtrace

Kod pro zařnuti a výřnuti hribu

Pocet svetel 3

Po nastavení kódu hřibu se na LCD objeví údaj počtu světel.

Tl. určíme počet světel, které chceme ovládat (max.3), potvrdíme tl. . Po zadání počtu světel se na LCD se zobrazí pokyn pro zadání kódu pro přepínání (zapnutí/vypnutí) světel. Této funkci přiřadíme čtvrté tlačítko DO a potvrdíme tl.

Kod Pro frepinani svetel

Tímto způsobem jsme každému tlačítku DO přiřadili určitou funkci. V praxi to znamená, že pomocí DO můžeme zapínat/ vypínat filtraci, hřib i světla.

Upozornění: Spojení mezi SRJ22 a DO je zabezpečeno kódovaným radiovým signálem na 433,92 MHz.

Dosah soustavy může být ovlivněn elektromagnetickým rušením. SRJ22 ani DO neumístujte v blízkosti silových vodičů a velkých kovových předmětů.

SRJ22 je určena do vnitřních prostor!

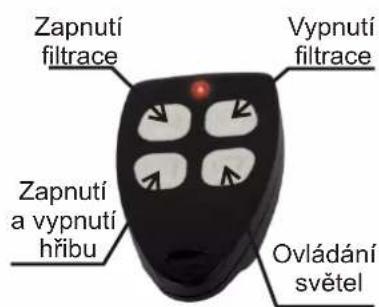

Zapnutí filtrace Vypnutí filtrace Zapnutí a vypnutí hřibu Ovládání světel

Nastavení filtrace bazénu: zvolíme, zda požadujeme řídit filtraci bazénu podle teploty vody nebo podle daného času.

Filtrace Podle teploty A

Filtrace Podle teploty N

Zadání doby filtrace při nižší teplotě (20°C - 2 hod).

Filt.1 Tep. Doba 20° 2.0

Zadání doby filtrace při vyšší teplotě (30°C - 12 hod)

Pokud zvolíme volbu podle času, můžeme naprogramovat až dvanáct časových intervalů na den (min.programovací interval je 10 minut).

Ukončení programování

Po naprogramování přejdeme do AUTOMATICKÉHO provozu zmáčknutím tl. . nebo v případě, že cca 20 s nezmáčkneme žádné tlačítko.

Funkce tl.

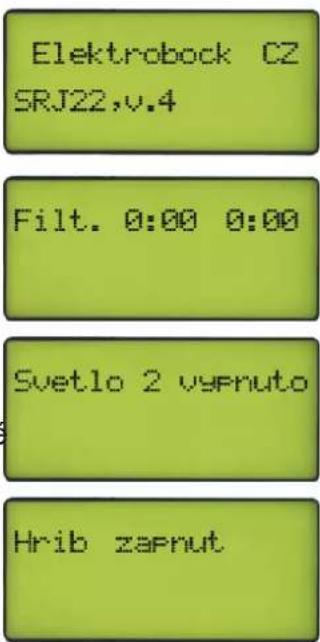

Zpětné prohlížení údajů pokud stiskneme tl. 📋 na LCD se zobrazí informativní údaj o výrobci a verzi programu. Dalším stisknutím se dostáváme k údaji o době, ve které bude probíhat filtrace bazénu. (Pozn.: tento údaj se zobrazí v tom případě, pokud máme zadanou filtraci podle teploty). Po dalším stisku tl. 📋 máme možnost zjistit zda jsou připojené spotřebiče (hřib, světla) zapnuty nebo vypnuty.

Manuální ovládání funkce hřibu a světel v případě, že dojde k poškození nebo ztrátě DO, můžeme funkce hřibu a světel ovládat manuálně z klávesnice SRJ22.

TI. □ najdeme údaj o stavu světel (např. Svetlo 2 vypnuto) a tl. změníme stav na zapnuto. Stejným způsobem lze zapínat a vypínat funkci hřibu.

Elektrobock CZ SRJ22,v.4 Filt. 0:00 0:00 Svetlo 2 vsrnuto Hrib zařnut

Chybová hlášení

V případě, že zadáme filtraci podle teploty a nemáme připojené čidlo na měření teploty vody v bazénu objeví se na LCD toto chybové hlášení.

Chyba pri mereni cidla 3 :

Anténa:

Součástí dodávky je anténa, která musí být připojena do příslušného konektoru (viz str.1). Anténa zajistí spolehlivý dosah při dálkovém ovládání klíčenkou. Pokud by dosah nebyl vyhovující, lze do konektoru připojit externí anténu na 433,92MHz (aktuálně na www.elbock.cz) s vyšší citlivostí.

Technické parametry:

DO (klíčenka)
Napájení	2x1.5V, typ GP394
Frekvence	433,92 MHz
Vf výkon	< 10 mW
Krytí	IP 44
Životnost baterií	až 2 roky
Pracovní teploty	0°C až +50°C

SRJ22
Napájení	230 V/ 50 Hz
Pracovní frekvence	433,92 MHz
Dosah	až 30 m
Krytí	IP 20
CT01-10k (tepl. čidlo)	NTC 10k/25C
Výstupy:
Relé 1,2,3	5 A, 250 V/ AC
Relé 4,5	5 A, 250 V/ AC
	5 A, 30 V/ DC
Relé 7	16 A, 250 V/ AC
