TMM1350X - Vrtačka Tryton - Bezplatný návod k obsluze

Typ výrobku	Kombinované kladivo
Značka	Tryton
Model	TMM1350X
Napájecí napětí	220-240 V
Frekvence	50 Hz
Příkon	1350 W
Otáčky naprázdno	250-500 min⁻¹
Počet úderů	1900-3000 min⁻¹
Energie úderu	2-14 J
Upínání nástroje	SDS-max
Max. průměr vrtání do betonu (vrták)	48 mm (optimální 22 mm)
Max. průměr vrtání do betonu (korunka)	120 mm (optimální 40 mm)
Hmotnost	7,4 kg
Třída nástroje	II
Hladina akustického tlaku (vrtání s příklepem)	94 dB(A)
Hladina akustického tlaku (sekání)	96,44 dB(A)
Hladina akustického výkonu (vrtání s příklepem)	105 dB(A)
Hladina akustického výkonu (sekání)	107,44 dB(A)
Vibrace – hlavní rukojeť (vrtání s příklepem)	12,61 m/s²
Vibrace – hlavní rukojeť (sekání)	14,80 m/s²
Vibrace – přídavná rukojeť (vrtání s příklepem)	6,844 m/s²
Vibrace – přídavná rukojeť (sekání)	8,495 m/s²
Zabezpečení	Spojka proti přetížení, systém tlumení vibrací
Standardní výbava	Kombinované kladivo, přídavná rukojeť, doraz hloubky vrtání, přepravní kufr, návod k obsluze, záruční list
Mazání	Výměna maziva každých 40-50 hodin provozu
Výrobce	PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa

Často kladené otázky - TMM1350X Tryton

Jak vložit pracovní nástroj SDS-max?

Očistěte nástrojový konec a lehce namažte lithiovým tukem. Posuňte blokovací objímku maximálně dozadu, vložte nástroj a otáčením jej zasuňte až na doraz, poté uvolněte objímku a zkontrolujte zajištění tahem.

Jak nastavit doraz hloubky vrtání?

Povolte přídavnou rukojeť, zasuňte doraz do otvoru a nastavte požadovanou hloubku. Utáhněte rukojeť pro zablokování dorazu.

Co znamená červená kontrolka na zařízení?

Červená diodová kontrolka opotřebení uhlíků informuje, že uhlíkové kartáče jsou téměř opotřebené. Po cca 8 hodinách provozu se motor automaticky vypne. Výměnu smí provést pouze oprávněný elektrikář.

Jak přepnout pracovní režim z vrtání na sekání?

Ujistěte se, že je zařízení vypnuto. Posuňte přepínač režimu na symbol sekání (), dokud neuslyšíte cvaknutí. Při sekání se počet úderů automaticky zvyšuje.

Jak čistit ventilační otvory po intenzivní práci?

Profoukněte ventilační otvory a upínání nástroje stlačeným vzduchem o tlaku nejvýše 0,3 MPa, abyste odstranili prach a zabránili poškození ložisek.

Co dělat, když se zařízení nespouští a svítí zelená kontrolka?

Pokud zelená kontrolka svítí, ale zařízení nefunguje, uhlíkové kartáče mohou být opotřebené nebo poškozený elektrický obvod. Zašlete zařízení do servisu.

Jaké osobní ochranné prostředky jsou doporučeny při práci?

Vždy používejte ochranné brýle, chrániče sluchu a protiprachovou masku. Při výměně horkých nástrojů používejte ochranné rukavice.

Jak vyměnit mazivo v převodovce?

Mazivo je třeba měnit každých 40-50 hodin provozu. Tento úkon smí provádět pouze specializované servisní středisko nebo kvalifikovaná osoba, aby nedošlo k poškození zařízení.

Mohu použít prodlužovací kabel?

Ano, ale parametry prodlužovacího kabelu (průřez vodiče) musí odpovídat parametrům zařízení. Doporučuje se používat co nejkratší prodlužovací kabely a zcela je rozvinout.

Jak přepravovat kombinované kladivo?

Přepravujte a skladujte zařízení v originálním kufru chránícím před vlhkostí, prachem a mechanickým poškozením. Ujistěte se, že ventilační otvory jsou chráněny.

NÁVOD K OBSLUZE TMM1350X Tryton

Uchovávejte návod pro případné další použití.

POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem ⚠️ a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení. Nepořádek a špatné osvětlení často zapříčiňují nehody.

b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří jiskry, které by mohly zapálit prach nebo výpary.

c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad elektronářadím.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí. Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižují riziko zásahu elektrickým proudem.

b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a předmětů roste riziko zásahu elektrickým proudem.

c) Nevystavujte elektronářadí na působení deště nebo vlhka. Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.

d) Kabely se nesmí žádným způsobem namáhat. Nikdy nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poškozené nebo propletené kabely zvyšují riziko zásahu elektrickým proudem.

e) V případě, že se elektronářadí používá venků, je třeba prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje riziko zásahu elektrickým proudem.

f) Doporučuje se připojení zařízení k elektrické síti vybavené proudovým chráničem (RCD) s vypínacím proudem 30mA nebo

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí. Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.

b) Při používání elektronářadí je třeba být předvídavý, pozorovat, co se děje, a používat zdravý rozum. Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím může způsobit závažné osobní úrazy.

c) Je třeba používat osobní ochranné prostředky. Je třeba vždy používat ochranné brýle. Používání v příslušných podmínkách takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.

d) Je třeba se vyhnout neplánovaného spuštění. Před připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo prénese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přenášení elektronářadí s prstem na vypínači nebo připojení elektronářadí do sitě se zapojeným vypínačem může být příčinou nehody.

e) Před spuštěním elektronářadí je třeba odstranit všechny klíče. Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.

f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat elektronářadí při nepředvídatelných situacích.

g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí. Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.

h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete omezit nebezpečí závislé na prašnosti.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí. Používání elektronářadí a péče o ně:

a) Elektronářadí se nesmí přetěžovat. Je třeba používat elektronářadí s výkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

b) Elektronářadí, u kterého nefunguje spínač, se nesmí používat. Každé elektronářadí, které nelze zapínat nebo vypínat spínačem, je nebezpečné a je třeba je opravit.
c) Před provedením každého seřízení, výměny součástky nebo před skladováním odpojte zástrčku elektronářadí od zdroje elektrického proudu a/nebo odpojte baterií. Takový bezpečnostní postup omezuje riziko náhodného spuštění elektronářadí.
d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a nedovolte přístup osobám, které nejsou obeznámené s elektronářadím nebo s tímto návodem na používání elektronářadí. Elektronářadí může být nebezpečné v rukách nevyškolených uživatelů.
e) Elektronářadí je třeba udržovat. Je třeba kontrolovat souosost nebo zaseknutí pohyblivých částí, praskliny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je neodborná údržba elektronářadí.
f) Řezacínástroje musíbýt ostré a čisté. Řádná údržba ostrých hran Řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.
g) Elektronářadí, vybavení, pracovní nástroje apod. používejte v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem, pro který není elektronářadí určeno, může způsobit nebezpečné situace.
h) V nízkých teplotách, nebo pokud se nářadí po delší dobu nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.
i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý) hadřík a mýdlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.
j) Elektronářadí je třeba skladovat / dopravovat až potom, co se ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.
k) Elektronářadí skladujte na suchém místě chráněném proti prachu a průniku vlhkosti.
1) Doprava elektronářadí by měla probíhat v původním obalu tak, aby bylo chráněné proti mechanickému použití.

VÝSTRAHA! Všeobecné výstrahy týkající se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí Servis PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.

VÝSTRAHA! VRTACÍ KLADIVO, výstrahy týkající se bezpečnosti –

Osobní bezpečnost:

a) Při práci s vrtacím kladivem používejte chrániče sluchu. Vystavení se nadměrnému hluku může způsobit ztrátu sluchu.

b) Během provádění prací, při nichž by mohl pracovní nástroj narazit na skryté elektrické vedení nebo na vlastní napájecí vodič, držte elektronářadí za izolované plochy držáku. Styk s elektrickým vedením může způsobit předání napětí na kovové součástky elektronářadí, což by mohlo v důsledku způsobit úraz elektrickým proudem.

c) Používejte vhodné vyhledávací nástroje na zjištění skrytých elektrických vedení, nebo požádejte o pomoc správce budovy. Styk s vedením, které je pod napětím, může vést k vzniku požáru nebo k úrazu elektrickým proudem. Poškození plynového potrubí může způsobit výbuch. Průnik do vodovodního potrubí způsobí věcné škody.

d) Nezpracovávejte materiál obsahující azbest. Azbest způsobuje onemocnění nádorovou nemoci.

e) Udržujte pracoviště čisté. Obzvlášť nebezpečné bývají směsi materiálů. Prach z lehkého kovu se může vznítit nebo vybuchnout.

f) Předmět, který zpracováváte, je třeba zajistit. Ujistěte se, zda jsou všechny upevnující svěrky stažené a zkontrolujte, jestli není uchycení volné. Upevnění obráběného předmětu v držáku nebo svěráku je bezpečnější než jeho držení rukou.

g) Používejte elektronářadí s přídavnými držáky, které jsou součásti dodávky. Ztráta kontroly může způsobit zranění obsluhy.

h) Elektronářadí je třeba při práci pořádně držet oběma rukama za hlavní držák a pomocný držák a udržovat stabilní postoj. Je vhodné z bezpečnostních důvodů vést elektronářadí v obou rukách.

i) Pokud by se nástroj zasekl, je třeba elektronářadí okamžitě vypnout. Musíte být v takové situaci připravení na vysoké vibrace, které způsobí zpětný ráz. Nástroj se může zaseknout, když je elektronářadí přetížené nebo když se v obráběném předmětu zkřiví.

j) Při pracovní přestávce, během výměny nástrojů, oprav, čištění nebo nastavování je třeba zařízení odpojit od přívodu elektrického proudu. Dříve, než elektronářadí odložíte, počkejte, až se zcela zastavi. Pracovní nástroj se může zaseknout, což může způsobit ztrátu kontroly nad nářadím.

k) Nepoužívejte elektronářadí s poškozeným vodičem napájení. Nedotýkejte se poškozeného vodiče; v případě, že dojde k poškození vodiče během práce, vytáhněte zástrčku ze zásuvky. Poškozené vodiče zvyšují riziko zásahu elektrickým proudem.

1) Pokud je vodič napájení elektronářadí poškozený, musí se v servisu vyměnit za bezvadný.

URČENÍ A STAVBA VRTACÍHO KLADIVA:

Vrtací kladivo s odpovídající výbavou SDS-max je určeno pro nárazové vrtání a rozbíjení betonu, cihel, kamenů a podobných stavebních materiálů.

Přísně se zakazuje používat nástroj k jakýmkoliv jiným účelům.

Vrtací kladivo je poháněno svisle uloženým jednofázovým kartáčovým motorem a má systém tlumení vibrací.

Nářadí není určeno k dlouhodobé práci v těžkých podmínkách. Je zakázáno používat je k práci, kde je nutné použití profesionálního nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zakázané, způsobuje ztrátu záruky a osvobozuje výrobce od

odpovědnosti za takto způsobené škody.

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí.

Správné používání elektronářadí se týká také údržby, skladování, dopravy a oprav.

Elektronářadí mohou opravovat pouze servisní opravny určené výrobcem. Zařízení, které je napájeno ze sítě, by měly opravovat pouze osoby, které jsou k tomuto oprávněny.

I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

• Dotek během práce otáčejícího se pracovního nástroje rukou nebo oděvem obsluhy, vodičem napájení.
• Popálení při výměně pracovního nástroje. (Během práce dochází k silnému zahřátí pracovního nástroje, pro zamezení popálení při jeho výměně používejte ochranné rukavice);
• Zpětný ráz zpracovávaného předmětu nebo jeho části.
• Zkřivení / zlomení pracovního nástroje.

Kompletace

• Pneumatické kladivo- 1 ks.
• Pomocný držák - 1 ks.
• Transportní kuffík - 1 ks.
  • Návod na obsluhu - 1 ks.
  • Záruční list - 1 ks.

■ Součásti zařízení

Číslování součásti zařízení se vztahuje ke grafickému znázornění umístěnému na stránce 2 návodu na obsluhů (viz obr. A):

1. Sklíčidlo nástroje SDS-max
2. Protiprašná ochrana
3. Objímka zajištění
4. Omezovač hloubky vrtání
5. Přepínač pracovního režimu vrtání s přiklepem / sekání
6. Uzávěr otvoru na mazání převodovky
7. Integrovaný systém tlumení vibrací
8. Hlavní rukojeť s protiskluzovým povrchem
9. Vypínač
10. Diodový ukazatel zapínání napájení (zelený)
11. Diodový ukazatel opotřebování kartáčů (červený)
12. Nastavení otáček
13. Vodič napájení
14. Pomocná rukojeť

TECHNICKÉ ÚDAJE:

Jmenovité napětí		220 V-240 V
Jmenovitý kmitočet		50 Hz
Odebíraný výkon		1350 W
Rychlost otáček bez zátěže		_b=250-500/min
Množství úderů / energie úderů		1900-3000/min ^1 /2-14J
Skličidlo k upínání nástroje		SDS-max
Optimální /maximální průměr vrtání v betonu.	vrták	22mm/48 mm
	děrovka	40mm/120 mm
Hmotnost (bez příslušenství)		7,4 kg

Třída zařízení			II
Hladina akustického tlaku LpA		- vrtání s přiklepem	94 dB(A)
		- vysekávání	96,44 dB(A)
Hladina akustického výkonu LwA		- vrtání s přiklepem	105 dB(A)
		- vysekávání	107,44 dB(A)
Úroveň vibrací podle normy:			EN 60745-1
Hlavní držák	- vrtání v betonu		a_h(HD) 12,61 m/s ^2
	- vysekávání		a_h(Cheq) 14,80 m/s ^2
Pomocný držák	- vrtání v betonu		a_h(HD) 6,844 m/s ^2
	- vysekávání		a_h(Cheq) 8,495 m/s ^2
tolerance měření			1,5 m/s ^2

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce.

Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy pily proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů.

PŘED ZAČÁTKEM PRÁCE:

1. Ujistěte se, že zdroj elektrické energie má parametry shodné s parametry uvedenými na výrobním štítku.
2. Ujistěte se, že vypínač zařízení (9) je v poloze vypnuto.
3. Vždy používejte pomocnou rukojeť (14). Pevné držení nářadí ve dvou rukách omezí riziko vzniku pracovního úrazu. Pomocná rukojeť se upevňuje přeložením objímky rukojeti přes rukojeť vrtačky a blokuje se dotažením úchytu ve směru hodinových ručiček. Omezovač hloubky vrtání (4) je třeba zasunout do otvoru v pomocné rukojeti a zablokovat dotáhnutím pomocné rukojeti.
   Aby bylo možné zaujmout stabilní a neunavující polohu při práci, je možné pomocnou rukojeť vytočit libovolně do stran. Po přetočení úchytu proti směru hodinových ručiček je třeba vytočit pomocnou rukojeť do požadované polohy a zpět dotáhnout úchyt, aby byla rukojeť upevněná.
4. V případě, že pracujete s prodlužovačkou, ujistěte se, že její parametry a průměry kabelů odpovídají parametrům zařízení. Doporučujeme použití co nejkratší prodlužovačky. Prodlužovačka by měla být zcela rozvinutá.

PŘI PRÁCI:

■ Výběr vrtáku

Pro nárazové vrtání v betonu, cihlách, kamenech a v případě práce sekáčem jsou potřebné nástroje SDS-max, které se upevňuje do sklíčidla SDS-max (1).

■ Výměna nástrojů

Pomocí sklíčidla SDS-max je možné snadno a pohodlně vyměnit pracovní nástroje bez použití dalšího nářadí.

Ze systémových příčin pracovní nástroj SDS-max má volnost pohybu. Proto na volnoběhu se může vyskytovat kopání. Nemá to žádný vliv na

přesnost vrtaného otvoru, protože vrták se během práce automaticky centruje.

Protiprašná clona (2) zamezuje během práce ve velké míře vniku prachu do úchytu nástrojů. Při usazování nástroje je třeba dávat pozor na to, aby se protiprašná clona (2) nepoškodila.

Poškozenou protiprašnou clonu je třeba ihned vyměnit. Doporučujeme provést výměnu v autorizovaném servisu.

■ Vkládánípracovního nástroje SDS-max (vizobr. B, str.2)

• Vývod montovaného nástroje je třeba očistit a lehce namazat. Doporučujeme použít lithiové mazivo.
• Přesuňte pouzdro pro západku (3) maximálně dozadu a v této poloze přidržte.
• Nástroje vkládejte do pouzdra pootáčením, do chvíle, když pocítíte odpor.
  • Uvolněte pouzdro západky.
• Upevnění zkontrolujte potáhnutím za nástroj.

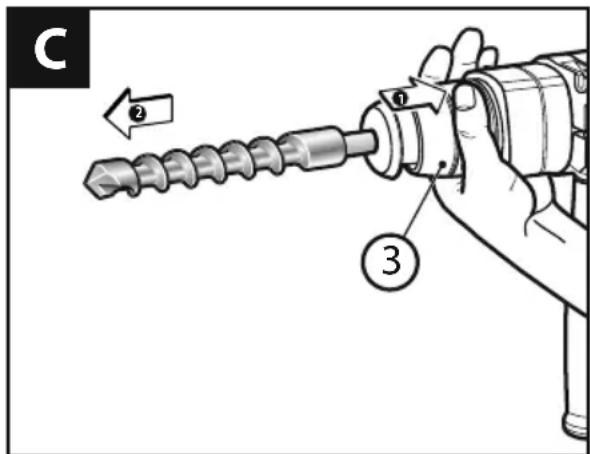

■ Vytahovánípracovního nástroje SDS-max (obr. C)

POZOR: Ihned po skončení práce nástroj může být horký. Vyvarujte se bezprostředního kontaktu s nástroji a používejte ochranné rukavice.

• Přesuňte pouzdro pro západku (3) dozadu a vytáhněte nástroj.
• Pracovní nástroje po vyjmutí očistěte.

■ Nastavení hloubky vrtání

Omezovačem hloubky (4) lze nastavit hloubku vrtání.

Omezovač hloubky vytáhněte tak daleko, aby vzdálenost mezi koncovkou vrtáku a koncovkou omezovače hloubky byla taková, jaká je požadovaná hloubka vrtání.

■ Přepínání druhu práce

POZOR: Změny druhu práce je možné provádět pouze tehdy, když je elektronářadí vypnuté! V opačném případě můžete elektronářadí poškodit.

S použitím přepínače pracovního režimu (5) lze zvolit pracovní režim elektronářadí. Pro změnu pracovního režimu je třeba přepínač pracovního režimu do požadované polohy, až uslyšíte zacvaknutí západky

Vrtání s úderem (obr. 1):

Nastavte přepínač (5) na symbol -Tô .

Vysekávání (blokáda otáček) (obr. 2):

Nastavte přepínač (5) na symbol -T

V poloze „Vysekávání“ se při zapnutí automaticky zvýší množství úderů; díky tomu během vysekávání nářadí pracuje se zvětšenou silou.

V případě, že začínáte práci při nízké venkovní teplotě, elektronářadí plný úderný výkon dosáhne teprve za krátkou dobu.

Změna polohy dláta (obr. 3):

Vložte dláto do upínacího sklíčidla.

Přepínač druhu práce (5) otočte do polohy -10.

Otočte úchyt nářadí do požadované pracovní polohy.

Přepínač druhu práce (5) nastavte do polohy „Vysekávání“. Takto úchyt nářadí bude ve své poloze blokován.

Přepínač druhu práce (5) musí během vysekávání vždy zůstat v poloze „Vysekávání“.

■ Zapínání/vypínání

• Za účelem zapnutí elektronářadí je třeba stlačit vypínač (9) a držet jej stlačený.
• Zaúčelem vypnutí elektronářadí je třeba povolit vypínač (9).

■ Spojka vypínající při přetížení

V případě, že se nářadí zasekne nebo vzpříčí, náhon do vřetene kladiva bude přerušen. Elektronářadí držte vždy, kvůli silám, které se v této chvili vyskytují; držte je pevně v obou rukách a zaujměte stabilní pracovní polohu.

V případě blokování elektronářadí je vypněte a uvolněte pracovní nástroj. Během zapínání blokovaného kladiva se vyskytují momenty silného zpětného odrazu.

■ Pokyny týkající se práce

• Pri práci se zařízením je nutné vyvíjet pouze přiměřený tlak. Velký tlak nezvyšuje produktivitu práce a případně zkracuje dobu používání zařízení.
• V případě hlubokých otvorů je třeba jednou za čas vytáhnout vrták z otvoru a odstranit vzniklý kamenný prach.

■ Kontrolky

Zelený diodový ukazatel zapnutí napájení (10) se rozsvítí, když je zařízení připojeno k elektrické síti. Pokud se dioda rozsvítí, ale zařízení se nespustí, uhlíkové kartáčky mohou být opotřebované, anebo může být poškozený elektrický obvod nebo motor.

Pokud se ukazatel zapojení napájení (10) nerozsvítí zařízení, nebude spuštěno, vypínač nebo kabel napájení může být poškozený.

Červený diodový ukazatel opotřebování kartáčů (11) se rozsvítí, když jsou uhlíkové kartáčky blízké opotřebení, čímž ukatuje, že zařízení vyžaduje obsluhu. Po cca 8 hodinách práce se motor automaticky vypne.

POZOR! Výměnu uhlíkových kartáčů může provést výhradně elektrikář s příslušným oprávněním.

- pokud elektronářadí nefunguje, přes to, že je nářadí pod napětím, je třeba je odeslat do servisu k opravě na adres uvedenou v záručním listu.

Stroj je třeba skladovat v místě, které je dětem nepřístupné, udržovat jej v čistotě, chránit před vlhkem a zaprášením. Podmínky skladování by měly vylučovat možnost mechanického poškození a vliv povětrnostních podmínek.

POZOR! Před začátkem nastavování, technických úkonů nebo údržby vytáhněte zásuvku stroje z elektrické zástrčky.

Vnější plastové části se může očistit pomocí vlhkého hadříku a jemného čisticího prostředku.

POZOR: NIKDY nepoužívejte rozpouštědla.

Po vrtání do betonu nebo v jiném prašném prostředí doporučujeme profouknout stlačeným vzduchem (maximální tlak 0,3 MPa) ventilační otvory i úchyt nástrojů. Zabráni to poškození ložisek a odstraní prach, který by mohl blokovat vzduch potřebný ke chlazení motoru.

V rámci technická obsluhy je třeba pravidelně měnit mazivo v převodovém mechanismu.

Mazivo je třeba měnit po každých 40-50 hodinách práce. Prvním projevem nedostatku maziva je slábnoucí príklep.

Výměnu maziva může provádět výhradně v odborné servisní centrum nebo kvalifikovaná osoba za účelem zamezení nebezpečí poškození zařízení.

POZOR: Použité mazivo předejte oprávněným subjektům k recyklaci.

Případné znečištění mazivem neutralizujte vysypáním na znečištěné místo sorbentu nebo otřete mazivo čistidlem, např. hadříkem. Odpady – znečištěný sorbent nebo látku, které vzniknou po neutralizaci znečištění, předejte oprávněným subjektům, které se zabývají recyklací nebezpečných odpadů.

DOPRAVA:

Vrtací kladivo dopravujte a skladujte v transportním kufříku, který chrání před vlhkem, prachem a drobnými objekty, zvláště je třeba zabezpečit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor.

TYPICKÉ ZÁVADY A JEJICH ODSTRANĚNÍ:

Zařízení nefunguje:

- zkontrolujte, zda je stroj správně připojen a zkontrolujte pojistky.

■ Ukazatel pohotovostního režimu

Pokud je zástrčka přívodního kabelu umístěná v zásuvce se síťovým napětím, ukazatel pohotovostního režimu (10) se musí svítit. Pokud se elektronářadí nedá zapnout, i přesto, že se kontrolka ukazatele svítí, je třeba je odevzdat do jednoho z autorizovaných servisů. Adresy jsou uvedeny v záručním listu.

VÝROBCE:

PROFIX s.r.o.

ul. Marywilska 34,

03-228 Varšava, Polsko

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

«Vždy používejte ochranné brýle»

«Používejte prostředky na ochranu sluchu»

«Používejte ochranné masky proti prachu»

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení.

Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX Sp. z o.o. je zakázané.

DT-C2/d_zg/0287 Łomna Las: 2017.04.11

(CS) Osoba oprávněna připravit technickou dokumentacji:

(CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních;

(CS) a byla(y) vyrobena(y) podle normy(em):
