ETV3360SS - Trouba Concept - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma ETV3360SS Concept ve formátu PDF.
| Typ | Vestavěná multifunkční elektrická trouba |
| Značka | Concept |
| Model | ETV3360SS |
| Napětí | 230 V |
| Frekvence | 50-60 Hz |
| Maximální příkon | 2000 W |
| Výkon horního topného tělesa | 1000 W |
| Výkon spodního topného tělesa | 1000 W |
| Rozsah teplot | 0 – 250 °C |
| Instalační rozměry (Š x H x V) | 560 x 520 x 595 mm |
| Vnější rozměry (Š x H x V) | 595 x 500 x 595 mm |
| Vnitřní rozměry (Š x H x V) | 420 x 380 x 400 mm |
| Vnitřní objem | 63 L |
| Hmotnost | 26 kg |
| Typ dveří | Dvířka s dvojitým sklem |
| Funkce trouby | Spodní ohřev, Horní a spodní ohřev, Horní ohřev, Vnitřní osvětlení |
| Příslušenství | Gril, Hluboký plech na pečení |
| Čištění | Čištění párou Aqua Clean |
| Žárovka trouby | Halogenová, 25-40 W, 230-240 V, T300 °C |
| Požadavek na instalaci | Minimální mezera 50 mm nad varnou deskou, pokud je instalována pod ní |
| Napájení | Doporučen jistič 16 A, uzemněná zásuvka |
Často kladené otázky - ETV3360SS Concept
Dotazy uživatelů ohledně ETV3360SS Concept
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Trouba ve formátu PDF zdarma! Najděte svůj návod ETV3360SS - Concept a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ETV3360SS značky Concept.
NÁVOD K OBSLUZE ETV3360SS Concept
Elektrická multifunkční trouba vestavná
Děkujeme Vám, že jste si zakoupili výrobek značky Concept a přejeme Vám, abyste byli s naším výrobkem spokojeni po celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
OBSAH
Technické parametry
Důležitá upozornění
Kondenzace vody
Popis výrobku
Popis ovládacího panelu
Jednotlivé funkce pečení
Tipy k pečení
Návod k obsluze
Základní funkce spotřebiče
Správné umístění roštu nebo plechu do spotřebiče
Cistění a údržba
Instalace spotřebiče
Servis
Ochrana životního prostředí
| Technické parametry | |
| Napětí 230V - 50-60 Hz | |
| Max. příkon 2000 W | |
| Příkon horního topného tělesa 1000 W | |
| Příkon dolního topného tělesa 1000 W | |
| Rozsah nastavení teploty 0 – 250°C | |
| Rozměry pro instalaci (š x h x v) 560 x | 520 x 595 mm |
| Vnější rozměry (š x h x v) 595 x 500 x | 595 mm |
| Vnitřní rozměry (š x h x v) 420 x 380 x | 400 mm |
| Vnitřní objem 63 l | |
| Hmotnost 26 kg | |
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího upozornění.

concept
concept

DŮLEŽITÁ UPOZORNĚNÍ
Při dodání elektrické trouby
- Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k poškození.
- POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté, mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
- Pokud je spotřebič poškozen, nezprovožňujte ho. Co nejdříve se obratte na dodavatele.
- Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
- Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
- Tento spotřebič musí být instalován v souladu s platnými předpisy a jeho použití se připouští pouze v dobře větraném prostoru. Před instalováním a používáním spotřebiče se seznamte s návody.
Při instalaci
- Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
- Tento spotřebič může být používán v domácnostech a podobných prostorech, jako jsou:
- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
- Spotřebiče používané v zemědělství.
- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
- Spotřebiče používané v podnicích zajištujících nocleh se snidaní.
• Nepoužívejte spotřebič, jste-li bosí.
- Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.


CZ
concept
concept
CZ
- Do vnitřního prostoru spotřebiče nevkládejte nadměrně velké potraviny nebo kovové předměty. Mohly by způsobit požár.
- Ve vnitřním prostoru spotřebiče nic neskladujte.
- Nesedejte a nestoupejte na otevřená dvířka spotřebiče.
- Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat, používejte ho mimo jejich dosahu.
• Děti si nesmí se spotřebičem hrát.
- Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
- Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho rizikům.
- POZOR! Při otevírání dvířek se může uvolnit velké množství páry nebo může vystříknout omastek. Dbejte zvýšené opatnosti. Nebezpečí opaření!
- Nedotýkejte se horkých povrchů a topných těles během použití nebo krátce po použití spotřebiče.
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zasuvky elektrického napětí.
- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
- Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
- Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
- Nezapínejte poškozený spotřebič.
- Nepoužívejte spotřebič, pokud jsou dvířka nebo těsnění dvířek poškozené. Nechte je opravit v autorizovaném servisu.
- Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
- Nepoužívejte příslušenství, které má poškozenou povrcho-vou úpravu, je opotřebované, případně má jiné defekty.
- Čištění a údržbů prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem.
POZOR!
Spotřebič otevírejte jen krátkodobě k vložení nebo vyjmutí pokrmů, aby nedošlo ke zranění, např. klopýtnutí. Děti by se mohly do spotřebiče zavřít (nebezpečí udušení) nebo být vystaveny jinému nebezpečí.
Kondenzace vody
Při pečení pokrmů s větším obsahem vody, dbejte opatrnosti při otevírání dvířek spotřebiče. Dochází ke střetu horkého vzduchu se studeným a na dvířkách může zkondenzovat pára, která se přemění na vodu a následně může stékat do spodní části spotřebiče. Tento jev omezíte méně častým otevíráním dvířek spotřebiče. Případnou zkondenzovanou vodu je potřeba otřit hadříkem nebo papírovou utěrkou, aby nedošlo k poškození nábytku pod spotřebičem.
Případné závady
- Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný odborník.
- Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
- Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako záruční.

concept
concept

POPIS VÝROBKU
1 Ovládací panel
2 Držadlo dvírek
3 Dvirka
4 Okno dvirek s dvojitym sklem
Příslušenství
A Rošt
B Hluboký pečící plech

Popis ovládacího panelu
1 Světelný indikátor ( svítí pokud je spotřebič v provozu )
2 Knoflik teploty
3 Knoflik funkci pečeni
| Symbol Popis funkce | |
![]() | Světlo:Umožňuje uživatelí sledovat průběh pečení bez nutnosti otevření dveří. Světlo je aktivováno při volbě jakékoliv funkce. |
![]() | Spodní ohřev:Spodní topné těleso umístěné ve spodní části spotřebiče poskytuje koncentrovanější rozvod tepla po spotřebiči.Pozn.: Tato funkce je vhodná pro pomalé pečení pokrmů, jako je dušené maso, pečivo, pizza, kde je důležité mit krupavý základ. |
![]() | Spodní a horní ohřev:Pro konvenční pečení je zapnuté zároveň spodní i horní těleso. Pečení a ohřívání je možné pouze v jedné zásuvné úrovni. |
![]() | Horní ohřev:Teplotu si můžete nastavit na 50°-250°C. Vhodné pro jídlo krupavé na povrchu. |
TIPY K PEČENÍ
- Přesnou hodnotu teplot je nutné pro každý druh pokrmu a způsob pečení vyzkoušet.
- Dviřka spotřebiče v průběhu pečení otvirejte co nejméně. Narušil by se tím tepelný režim pečení, prodloužila by se doba pečení a pokrm by se mohl připalovat.
- Marinované maso a maso bez kostí se peče rychleji než neupravené. Propečení masa je možno zkontrolovat stlačením masa (např. vidličkou). Pokud nepouští šťávu, je dobre upečené.
- Pokud je maso prošpikované nebo pokryté slaninou, nesmí být pečeno při vysoké teplotě, aby nedocháze lo k prskání omastku.
- Při pečení velkých kusú masa dochází k vypařování tekutin a jejich kondenzování na dvířkách spotřebiče. Tento stav je přirozený a nevzniká žádné nebezpečí při používání spotřebiče. Dvířka spotřebiče a přilehlý prostor spotřebiče po ukončení pečení utřete do sucha.
- Pečivo nabyde až po 2/3 pečicí doby. Doba pečení závisi na druhu použité náplně (ovoce, marmeláda).
- Šlehaná těsta by neměla obsahovat mnoho vody, prodlužuje to dobu pečení.
- Nepokládejte nádoby přímo na dno spotřebiče, protože by zabránily šiření tepla a mohly by tím způsobit poškození smaltu z důvodu přehřáti.
- Při pečení na více plechách najednou nemusi být současné vsunuté pokrmy hotové ve stejnou dobu.
- Pečící plechy a pekáče nejsou určeny pro dlouhodobé skladování potravin (delší než 48 hodin). Pro delší skladování pokrm přemístěte do vhodné nádoby.



concept
concept

NÁVOD K OBSLUZE
Před prvním použitím
Nez uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otrít i uvnití vlhkym hadřikem. Všechny odnimatelné části umyjte v teplé vodě s přidavkem saponátu nebo v myčce nádobí. Pak uvedte spotřebič do provozu bez vložených potravin s maximální nastavenou teplotou (250°C) na dobu 30 minut. Nastavení teploty a doby ohřevu naleznete v odstavci Základní funkce spotřebiče. Je možné, že spotřebič bude během této doby vydávat mírný zápach a kouř, který po krátké době zmizí. Během tohoto procesu dobře větreetje místnost.
Základní funkce spotřebiče
-
Umístěte plech s pokrmem do zvolené výšky.
-
Otáčením knofliku (3) vyberte požadovanou funkci pečení.
-
Otáčením knofliku (2) po směru hodinových ručiček nastavíte požadovanou teplotu.
-
Trouba se zapne, jakmile bude nastavena požadovaná funkce a teplota. V případě, že už troubu nebudete potřebovat, otočte knofliky do pozice 0 a vypnuto.

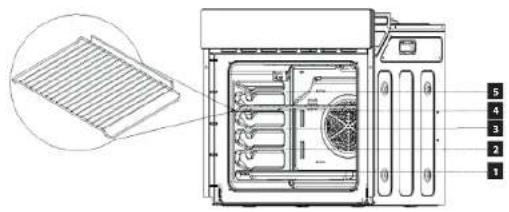

Správné umístění roštu nebo plechu do spotřebiče
Rošt nebo plech musí být správně umístěn (ve stejné výšce) v bačních roštech.

Pro zachování dobrého vzhledu a spolehlivosti dbejte o čistotu spotřebiče. Moderní konstrukce spotřebiče zjednodušuje údržbu na minimum. Části spotřebiče, které přicházejí do styku s potravinami, je potřeba pravidelně čistit.
- Před údržbou a čistěním vypojte prívodní kabel ze zásuvky elektrického napěti nebo vypněte jistič elektrické zásuvky spotřebiče.
- Vyčkejte, až vnitřek spotřebiče nebude horký, ale bude mit vlažnou teplotu – čištění jde lépe než ve studeném stavu.
- Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou a potom vytřete do sucha.
- Dno a strop spotřebiče můžete otrít vlhkým hadříkem, měkkým kartáčkem nebo houbičkou. Při silném znečištění použijte teplou vodu s neagresivním saponátem.
- Nepouživejte hrubé abrazivni čistici prostředky nebo ostré kovové škrabky na čistěni skel dvířek spotřebiče, protože mohou poškrábat povrch nebo může dojit k rozbití skla.
- Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na smaltovaných, lakovaných nebo nerezových částech.
- K čistění spotřebiče nepouživejte parní čistič!
- Plechy na pečeni je možné umývat v myčce nádobí.
Odstranění dveří trouby
Odstranění dveří trouby vám umožní plný a komfortní přístup při čištění.
-
Plně otevřete dveře trouby, zatáhněte za zámek zpět. Tak jak je vidět na obrázku.
-
Zavřete dveře, tak aby svíraly úhel 15° s troubou. Dveře nadzvedněte a pomalu vysuňte z trouby.
Po vyčištění vraťte dveře zpět dle instrukcí výše v opačném pořadí.


Čištění Aqua Clean
- K jednoduššimu a efektivnějšimu čistění můžete využít pomocnou silu vlhkosti z odpařené vody
- Na hluboký pečici plech nalijte 400 ml vody
- Zapněte pečici program Spodní a horní ohřev na 90°C
- Nechte program bézet 30 minut
- Po ukončení procesu čištění otevřete dvířka trouby, vnitřek vytřete houbičkou nebo utěrkou a poté umyjte teplou vodou s dodatkem přípravku na mytí nádobí
Pozor! K čištění a údržbě skleněných čelních stran nepoužívejte čistici prostředky obsahující brusné látky.
CZ
concept
concept
CZ
INSTALACE SPOTŘEBIČE
- Nezvedejte spotřebič za držadlo dvírek!
- Na závady způsobené nesprávnou instalací se nevztahuje záruka.
- Odpovědnost za instalaci spotřebiče má kupujici, ne výrobce.
- Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné instalace.
- Umístění spotřebiče do vhodného nábytku zajistí jeho správnou funkci.
- Spotřebič se instaluje do typizovaného kuchyňského nábytku, který je určen pro vestavné spotřebiče, nebo do vhodně upraveného nábytku, který má rozměry dle Obr. 1.
- Spotřebič může být umístěn jak pod kuchyňskou linkou, tak i ve stojaté skřiňce (Obr. 1).
- Kuchyňský nábytek musí být vyroben z tepelně odolného materiálu odolávajícím teplotám nejméně 120°C. Materiály a použitá lepidla musí odolávat oteplení spotiebiče odpovídající normě ČSN EN 60335-2-6. Materiály a lepidla, které neodpovídají uvedené normě, se mohou zdeformovat nebo odlepit.
- Všechny ochranné kryty musi být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního nářadí.
- Zadní deska kuchyňské linky musí být odstraněna, aby byla zajištěna vhodná cirkulace vzduchu kolem spotřebiče.
- Pokud je umístěna nad spotřebičem varná deska, musí být mezi těmito dvěma spotřebiči mezera alespoň 50 mm.

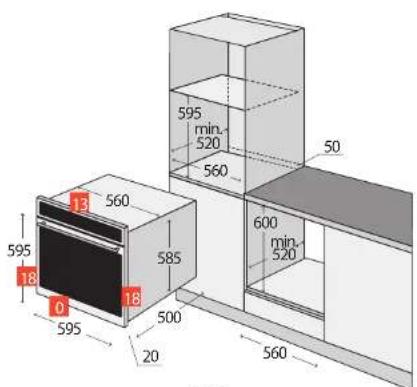

Připojení do elektrické sítě
- Oveřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče. Doporučujeme použít samostatný zásuvkový obvod s jističem 16A.
- Používejte pouze zásuvky elektrického napětí s uzemněním.
- Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely. Mohly by způsobit nebezpečí z přehráti.
- Zástrčka prívodního kabelu spotřebiče musi být volně přistupná i po její instalaci.
- Změny připojení může provádět jen kvalifikovaný odborník.
- Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče spojena s ochranným vodičem elektrické rozvodové sitě.
- Výrobce nenese odpovědnost za poškození osob nebo věci v důsledku chybějícího nebo špatného ochranného spojení.
- Přivodní kabel musí být umístěn tak, aby se nedostal do kontaktu s horkými částmi spotřebiče a aby nebyl deformován a nadměrně ohýbán.
Při instalaci spotřebiče dodržujte následující postup:
- Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové materiály.
- Požadované rozměry skřínky pro vestavbu jsou na Obr. 1. Z důvodu účinné cirkulace vzduchu musí být spotřebič umístěn podle rozměrů na obrázcích a skřínka musí být konstruována tak, aby do její spodní části mohl proudit vzduch. Za zadní stěnou spotřebiče v zabudovaném stavu musí být mezera minimálně 50 mm.
- Spotřebić zasuňte na kraj skříňky a prostrčte přívodní kabel skrz zadní stěnu skříňky tak, aby byla po instalaci přístupná jeho zástrčka.
- Opatrně zasuňte spotřebič do skřínky na zvolené místo. Dbejte, aby nedošlo ke skřipnutí přívodního kabelu.
- Upevněte spotřebič ke skříňce zašroubováním 2 šroubů do otvorů v přední stěně rámu spotřebiče. Otvory jsou viditelné po otevření dvířek.
- Připojte přívodní kabel do zásuvky elektrického napětí.
Demontáž
Pokud demontujete spotřebič, je důležité dodržet správné pořadí úkonů:
- Nejdříve odpojte přívodní kabel od elektrické sitě (vytáhněte zástrčku nebo vypněte jistič).
- Uvolněte upevňovací šrouby.
- Vysuňte spotřebič a přitom opatrně vytáhněte přivodní kabel.

concept
concept

SERVIS
Výměna žárovky
Pro osvětlení vnitřiniho prostoru spotřebiče je použita halogenová žárovka s vysokou tepelnou odolností (25–40 W/220–240 V, T300 °C).
Při výměně žárovky postupujte následovné:
- Odpojte spotřebič od napajeci sitě, nebo vypněte príslušný jistič.
- Odšroubujte skleněný kryt proti směru hodinových ručiček dle Obr. 2 a nahradte žárovku stejného typu a hodnot.
- Při montování nové žárovky použijte hadřík nebo papírovou utěrku pro uchy- cení žárovky.
- Našroubujte zpátky skleněný kryt.

Obr. 2
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
- Preferujte recyklaci obalových materiálů a starých spotřebičů.
- Krabice od spotřebiče může být dána do sběru tríděného odpadu.
- Plastové sáčky z polyetylénu (PE) odevzdejte do sběru materiálu k recyklaci.
Recyklace spotřebiče na konci jeho životnosti:

Tento spotřebič je označen v souladu s Evropsku směrnící 2012/19/EU o elektrickém odpadu a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatriž do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdravi, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Likvidace musi být provedena v souladu s předpisy pro nakládání s odpady. Podrobnější informace o recyklaci tohoto výrobku zjlstite u příslušného místního úřadu, služby pro likvidací domovního odpadu nebo v obchodě, kde jste výrobek zakoupili
PODĚKOVÁNÍ
Dakujeme vám, že ste si kúpili výrobok značky Concept a prajeme vám, aby ste boli s našim výrobkom spokojní po celů dobu jeho používania. Pred prým použitím si pozorne preštudujte celý návod na obsluhu a potom si ho uschovajte. Zaistite, aby a ostatné osoby, ktoré budů s výrobkom manipulovať, boli oboznámeně s týmto návodom.
OBSAH
- Nepoužívajte spotrebič inak, než je opísané v tomto návode.
- Kuchynské kúty v obchodoch, kanceláriách a ostatných pracoviskách.
- Spotrebiče používané v polnohospodárstve.
- Spotrebiče používané hóstami v hoteloch, moteloch a iných oblastiach.
- Dbajte na zvýšenú opatrnost, ak je spotrebič používaný v blízkosti detí.
- Pri vypájaní zo zásuvky elektrického napätia spotrebič nikdy neťahajte za prívodný kábel, ale uchopte zástrčku a t'ahom ju vypojte.
- Nezapínajte poškodený spotrebič.
1 Ovládací panel
2 Držadlo dvierok
3 Dvierka
4 Okno dvierok s dvojitym sklom
Příslušenství
A Rošt
B Hluboky pečici plech

Opis ovládacieho panela
- Plech s pokrmom umiestnite do zvolenej výšky.
- Otáčaním gombika (3) vyberte požadovanú funkciu pečenia.
- Otáčaním gombíka (2) v smere hodinových ručičiek nastavíte požadovanú teplotu.
- Rúra sa zapne, ked sa nastaví požadovaná funkcia a teplota. Ak už rúru nepotrebujete, otočte gombíky na 0 a vypnite ju.
Recyklácia spotrebiča na konci jeho životnosti:

cz Seznam servisních míst
SK Zoznam servisných stredisiek
PL Wykaz punktów servisovych
Česká republika
Název Ulice PSC Město Telefon E-mail
Jindřich Valenta Vysokomytská 565 01 Chaceň +420 465 471 400 servis@my-concept.cz CONCEPT 1800
