Typ produktu	Benzínová sekačka
Značka	Fieldmann
Model	FZR 4608-B
Typ motoru	OHV, čtyřtaktní, vzduchem chlazený
Výkon motoru	2.20 kW
Otáčky motoru	3000 ot/min
Objem válců	139 ccm
Systém startování	Tažné lanko
Typ paliva	Bezolovnatý benzín (min. 95 oktanů)
Objem palivové nádrže	1,2 l
Typ oleje	SAE30 nebo 15W-40
Objem oleje	0,6 l
Šířka sečení	460 mm
Rozsah výšky sečení	25 – 75 mm
Nastavení výšky sečení	Centrální, 8 poloh
Objem sběrného koše	55 l
Velikost kol (přední/zadní)	178 mm / 204 mm
Hmotnost	32 kg
Hladina hluku	95 dB(A)
Úroveň vibrací	12,5 m/s² (K=1,5)
Materiál šasi	Ocel
Režimy sečení	Sběr trávy, zadní výhoz, mulčování
Bezpečnostní prvky	Brzda motoru, páka pojezdu, brzda nože
Záruka	24 měsíců (domácí použití)

Často kladené otázky - FZR 4608-B Fieldmann

Jak nastartuji sekačku?

Pokud je motor studený, stiskněte 2-3krát palivové primovací čerpadlo. Přitáhněte páku startování/brzdy k rukojeti a držte ji, poté prudce zatáhněte 3-4krát za startovací lanko. Uvolněním brzdové páky motor zastavíte.

Jaký typ oleje a paliva mám použít?

Používejte bezolovnatý benzín s minimálním oktanovým číslem 95. Pro olej používejte motorový olej SAE30 nebo 15W-40. Objem oleje je přibližně 600 ml.

Jak nastavím výšku sečení?

Pomocí centrální páky nastavení výšky sečení vyberte jednu z 8 poloh v rozsahu od 25 mm do 75 mm. Vyhněte se nastavení nejnižší výšky, aby nedošlo k poškození trávníku.

Jak často mám měnit olej v motoru?

Olej vyměňte po prvních 5 hodinách provozu, poté každých 25 hodin. Před každým použitím vždy zkontrolujte hladinu oleje.

Mohu sekačku používat na svazích?

Sekačku nepoužívejte na svazích se sklonem větším než 20°. Vždy sekejte kolmo ke svahu (rovnoběžně s vrstevnicí), ne nahoru a dolů.

Jak vyměním nůž?

Nejprve vypusťte olej, poté odstraňte šroub zajišťující nůž. Používejte pouze originální náhradní nože. Utáhněte šroub na 40 Nm. Doporučuje se kontaktovat autorizované servisní středisko.

Co mám dělat, když sekačka neobvykle vibruje?

Okamžitě zastavte motor a odpojte svíčku. Zkontrolujte nůž, zda není poškozený nebo nevyvážený. Pokud je nůž ohnutý nebo opotřebovaný, vyměňte jej. Také zkontrolujte, že jsou všechny šrouby dotaženy.

Jak mám sekačku dlouhodobě skladovat?

Vypusťte palivovou nádrž a karburátor. Vyjměte zapalovací svíčku a do válce přidejte malé množství oleje, poté jemně 2-3krát zatáhněte za lanko. Očistěte vnější části a skladujte na suchém a čistém místě.

Je bezpečné sekat mokrou trávu?

Ne. Nepoužívejte sekačku, když prší nebo je tráva mokrá. Mokrá tráva může snížit účinnost sečení, ucpat sekačku a vytvořit kluzké podmínky.

Na co se vztahuje záruka?

Záruka se vztahuje na výrobní vady po dobu 24 měsíců od nákupu pro domácí použití. Nevztahuje se na běžné opotřebení, poškození nesprávným použitím nebo úpravami.

NÁVOD K OBSLUZE FZR 4608-B Fieldmann

Černokostelecká 1621

251 01 Ričany u Prahy

tel.: [phone]

fax: [phone]

Benzínová sekačka na trávu NÁVOD K OBSLUZE

Děkujeme vám, že jste si zakoupili tuto zahradní benzínovou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.

OBSAH

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY....20
   Důležitá bezpečnostní upozornění 20
   Obal 20
   Návod k použití 20
2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI 21
3. POPIS SEKAČKY 23
4. SESTAVENÍ/PRÍPRAVA 23
   Vyjměte sekačku z kartonového obalu....23
5. SEŠTAVENÍ SEKAČKY 24
   Sestavení madla....24
6. PŘED SPUŠTĚNÍM SEKAČKY 24
   Nalití oleje 24
   Doplnění paliva 25
7. OVLÁDÁNÍ A PROVOZ SEKAČKY 25
   Start sekačky....25
   Ovládání pojezdu....26
   Rozsah použití benzínové sekačky....26
   Sečení se sběrem trávy do koše....26
   Sečení se zadním výhozem 26
   Mulčování 26
   Nastavení výšky sečení 27
   Výměna žacích nožů 27
   Výměna motorového oleje 27
8. BEZPEČNOSTNÍ POKYNY 28
   Všeobecné bezpečnostní pokyny 28
   Pokyny k používání....28
9. ÚDRŽBA....29
   Péče o trávník....29
   Údržba....29
   Servis....30
   Záruka se nevztahuje 30
   Uskladnění 30
10. TECHNICKÉ ÚDAJE 31
11. PROHLÁŠENÍ O SHODĚ 32
12. LIKVIDACE 33

1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku.
* Stroi uchováveite na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

OBAL

Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.

NÁVOD K POUŽITÍ

Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání.

Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list.

V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního střediska).

Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.

Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.

2. VYSVĚTLENÍ ŠTÍTKŮ S POKYNY NA STROJI

Před uvedením do provozu si prosím pozorně přečtěte návod k obsluze.

Udržujte ostatní osoby mimo pracovní oblast.

Pozor, rotující nože! Chraňte se před nebezpečím poranění končetin.

Emise toxických plynů. Benzínovou sekačku nepoužívejte v uzavřených či neventilovaných prostorách.

Horké povrchy, hrozí nebezpečí popálenin!

Před prováděním údržby vypněte motor a odpojte zapalovací svíčku.

Nikdy nedoplňujte palivo, pokud je motor spuštěný.

Upozorňuje, že v případě nedodržení pokynů hrozí nebezpečí zranění osob, smrti nebo poškození nástroje.

Používejte ochranu sluchu. Používejte ochranu zraku. Používejte ochranu dýchacích orgánů.

Neustále udržujte odstup od pohybujících se dílů.

Pohybujte se svahem po vrstevnici, ne nahoru a dolů.

Vyhovuje všem příslušným evropským směrnicím.

Benzín je extrémně hořlavý a proto před doplňováním paliva nechte motor 2 minuty vychladnout.

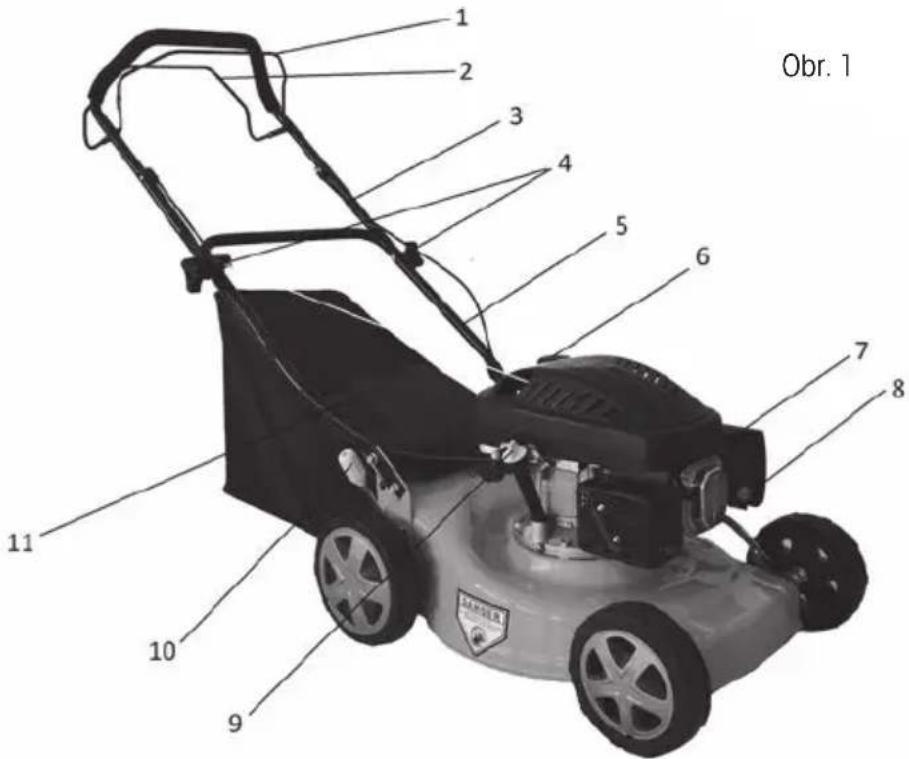

3. POPIS SEKAČKY (Obr 1)

1. Spínací / brzdová páka
2. Páka pojezdu
3. Horní díl madla
4. Šrouby s křídlovou matkou
5. Spodní díl madla
6. Víčko palivové nádrže
7. Kryt vzduchového filtru
8. Pumpička nástřiku paliva – Primer
9. Zátka s měrkou oleje
10. Páka centrálního nastavení sečení
11. Kryt koše

4. SESTAVENÍ/PŘÍPRAVA

Před sestavením a spuštěním benzínové sekačky si pečlivě přečtěte celý návod k obsluze a v něm uvedené pokyny.

⚠️ DŮLEŽITÁ INFORMACE: Sekačka se dodává BEZ PALIVA A OLEJE v motoru.

Vaše nová travní sekačka byla vyzkoušena ve výrobním závodě, proto se v motoru může nacházet minimální zbytkové množství oleje.

VYJMĚTE SEKAČKU Z KARTONOVÉHO OBALU

Vyjměte sekačku z kartonového obalu a zkontrolujte, zda v obalu nezůstaly volné díly.

5. SESTAVENÍ SEKAČKY

⚠️ DŮLEŽITÁ INFORMACE: Opatrně rozložte rukojeř sekačky a neskřípněte či nepoškod’te ovládací lanka sekačky.

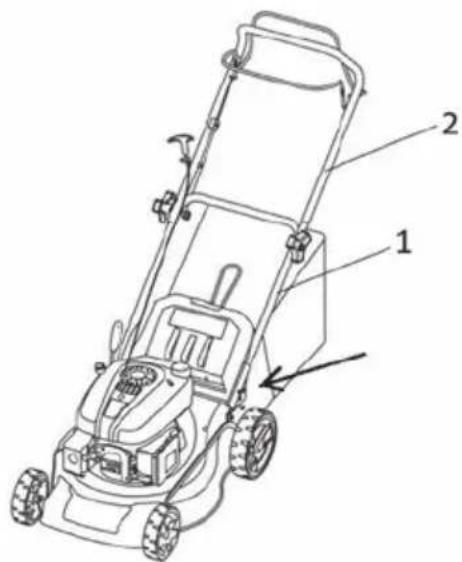

SESTAVENÍ MADLA

1. Zasuňte spodní část madla (Obr 2 – bod 1) do příslušných otvorů na sekačce (viz šipka) a zajistěte 4 přiloženými šrouby – dva šrouby na každou stranu magla.
2. Připojte horní část madla (Obr 2 – bod 2) ke spodní části madla pomocí přiložených šroubů s krídlovými matkami (Obr 2 – bod 3).

Sekačka se dodává bez motorového oleje. Před prvním startem nalijte motorový olej SAE30 nebo 15W-40 (cca 600 ml) dle následujících pokynů.

1. Při nalévání oleje postavte sekačku na rovnou plochu.

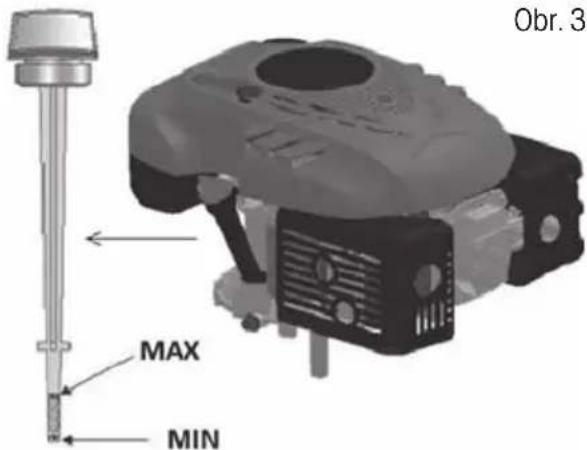

2. Vyjměte zátku s měrkou oleje z otvoru pro dolévání oleje (Obr 3).
3. Po doplnění oleje měrku umístěte zpět do otvoru a dotáhněte ji.
4. Hladina oleje se musí pohybovat mezi horní (MAX) a dolní (MIN) mezí (Obr 3).

⚠ Upozornění! NEPŘEPLŇTE zásobník oleje, jinak z výfuku po nastartování sekačky vyjde velké množství kouře.

⚠️ DŮLEŽITÁ INFORMACE: Hladinu oleje kontrolujte před každým použitím sekačky. V případě potřeby olej doplňte. Olej doplňte po rysku MAX na měrce oleje.

⚠️ DŮLEŽITÁ INFORMACE: Olej vyměňte po prvních 5 hodinách provozu a následně po každých 25 provozních hodinách

DOPLNĚNÍ PALIVA

Vhodné palivo pro tento typ motoru je NATURAL 95

Po odšroubování víčka palivové nádrže (Obr 1 – bod 6) doplňte palivo, palivo dolijte až po hrdlo palivové nádrže, ale nádrž nepřeplňte.

Vždy doplňujte čerstvý, čistý a schválený bezolovnatý benzín s oktanovým číslem min 95.

Upozornění! V případě, že při dolévání oleje či paliva sekačku potřísníte, ihned ji ořete. Palivo neskladujte, nedoplňujte ani s ním nemanipulujte v blízkosti otevřeného ohně
Upozornění! Paliva smíchaná s alkoholem či paliva s příměsí etanolu či metanu na sebe mohou vázat vlhkost, což může během skladování vést k separaci a tvorbě kyselin. Během skladování pak mohou výpary kyselin poškodit palivový systém motoru sekačky. Tyto paliva nesmějí být v sekačce používána.
⚠️ DŮLEŽITÁ INFORMACE: Pokud nebudete sekačku používat déle než 30 dní, vypusťte palivovou nádrž, nastartujte motor a nechejte jej běžet, dokud nedojde k vyprázdnění palivového potrubí a karburátoru (motor sám zhasne). Tento postup zabrání budoucím potížím s motorem.

Před opětovným použitím do nádrže dolijte čerstvé palivo. Více podrobností naleznete v kapitole Pokyny pro skladování.

7. OVLÁDÁNÍ A PROVOZ SEKAČKY

START SEKAČKY

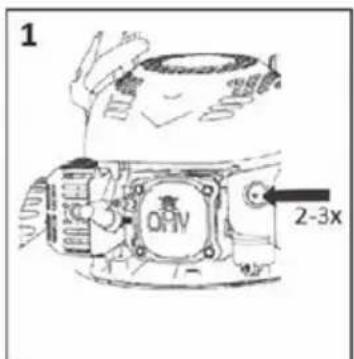

1. Není-li motor zahřátý 2-3 stiskněte pumpičku nástřiku paliva (Obr 4 – bod 1).

Je – li motor zahřátý, již není třeba používat pumpičky nástřiku paliva.

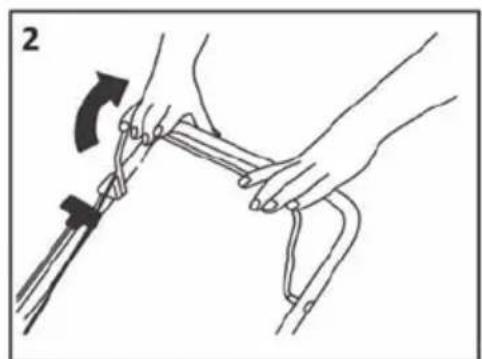

1. Přitáhněte spínací/brzdovou páku k madlu a držte ji (Obr 4 – bod 2), poté zatáhněte za startovací lanko (Obr 4 – bod 3). Motor by měl nejpozději po 3-4 zataženích naskočit.
2. Motor vypnete uvolněním spínací/brzdové páky.

Obr. 4

Upozornění! Po prvním nastartování motoru může dojít k mírnému výskytu kouře z důvodu vypalování ochranných vrstev v motoru. Jedná se o zcela běžnou situaci, která nepředstavuje žádný problém.

OVLÁDÁNÍ POJEZDU

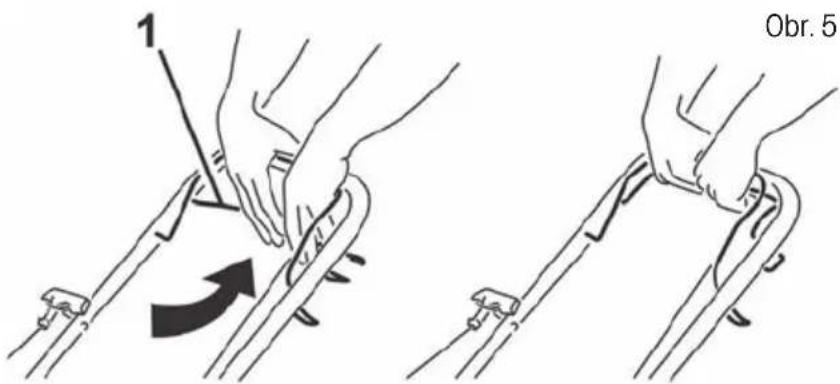

Pojezd se ovládá pomocí páky pojezdu (Obr 5 – bod 1) Po přitáhnutí páky k madlu se sekačka rozjede. Pro zastavení páku opět uvolněte. Tato sekačka má jednu, konstantní rychlost.

ROZSAH POUŽITÍ BENZÍNOVÉ SEKAČKY

Sečení se sběrem posečené trávy do travního koše

Sečení se zadním výhozem posečené trávy

Mulčování - sečení s volným ukládáním posečené trávy na trávník

Upozornění! Nepoužívejte sekačku na svazích s větším sklonem než 20°, hrozí zadření motoru!

SEČENÍ SE SBĚREM TRÁVY DO KOŠE

S nasazeným sběrným košem proudí posečená tráva do koše

Upozornění! Při špatném sběru posekané trávy zvyšte výšku sečení a zkontrolujte zda není trávník vlhký.

SEČENÍ SE ZADNÍM VÝHOZEM

Bez nasazeného sběrného koše slouží kryt koše jako tzv. deflektor, který usměrňuje pohyb posečené trávy směrem k zemi. Za sekačkou tak vzniká řádek posečené trávy

MULČOVÁNÍ

Upozornění! Mulčovací záslepku instalujte a odnímejte výhradně při vypnutém motoru.

Upozornění! Při mulčování používejte výhradně originální mulčovací příslušenství.

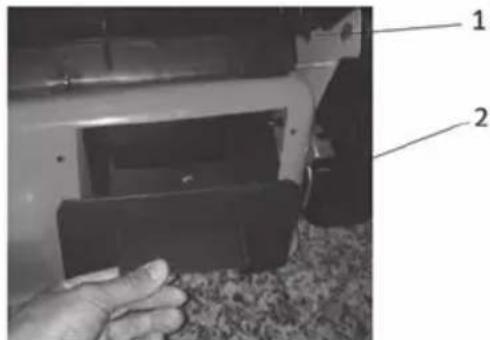

Obr. 6

1. Sejměte koš a rukou přidržte plastový kryt koše (Obr 6 – bod 1)
2. Nasadte mulčovací záslepku do výhozového tunelu (Obr 6 – bod 2) a ujistěte se, že usazena opravdu pevně.

DŮLEŽITÁ INFORMACE: Nemulčujte přerostlou trávu najednou, zabráníte tím přetížení mechanismu sekačky a motoru.

Výšku sečení nastavíte centrálně pomocí páky centrálního nastavení výšky sečení (Obr 1 – bod 10) Volit můžete z 5 pozic v rozsahu 25 - 75 mm. Pro sečení většiny trávníku je nejvhodnější střední výška sečení. Při nastavení nejnižší výšky může dojít k poškození trávníku.

Upozornění! Pro dosažení maximální efektivity trávu zkracujte vždy pouze o 1/3 její délky. Přerostlou trávu sekejte postupně a po každém sečení snižte nastavení výšky o jeden stupeň. Chcete-li zachovat kvalitní trávník, nepoužívejte nastavení na nejnižší výšku sečení.

VÝMĚNA ŽACÍCH NOŽŮ

Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko.
⚠ Upozornění! Před demontáží nože vypusťte olej ze zásobníku oleje.

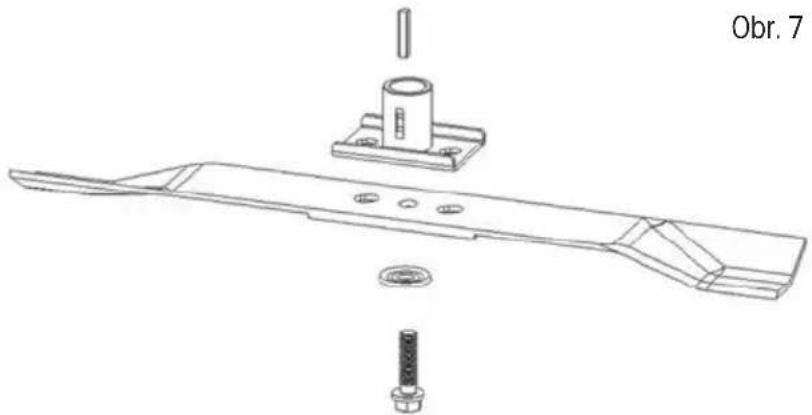

Chcete-li vyměnit žací nůž, demontujte šroub (Obr 7). Provedte montáz podle uvedeného obrázku. Dotáhněte šroub. Utahovací moment činí 40 Nm. Při výměně nože současně vyměnte upínací šroub nože.

⚠ Upozornění! Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko.

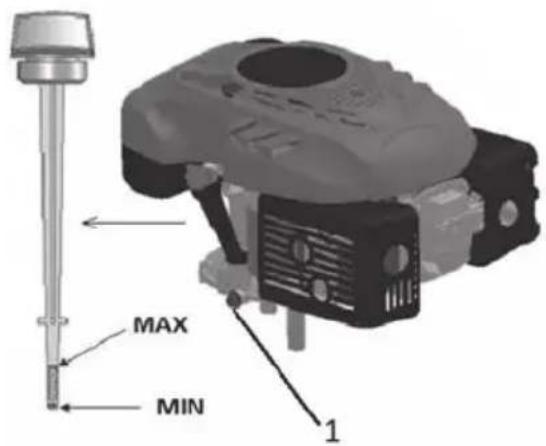

Vypouštěcí zátka se nachází pod motorem (Obr 8 – bod 1). Umístěte pod motor vhodnou nádobu na zachycení použitého oleje a sejměte zátku. Nakloňte sekačku tak, aby mohl vytéci všechen olej ze zásobníku.

Po vypuštění oleje umístěte zátku zpět do otvoru, ujistěte se, že je zátka umístěna řádně na svém místě, a ořete případné kapky rozlitého oleje.

Doplňte do zásobníku olej typu SAE30 nebo 15W-40. Po vložení měrky oleje do otvoru a jejím utažením by měla být hladina oleje mezi ryskami Min a Max (Obr 8). Nepřeplňte zásobník oleje.

Spustře motor a nechte jej krátce běžet. Zastavte motor, počkejte 1 minutu a přeměřte hladinu oleje v zásobníku. V případě potřeby doplňte olej na požadovanou úroveň.

Tento výrobek slouží výlučně k sečení trávy. Nepoužívejte jej k jiným účelům, než pro který je určen. V opačném případě hrozí jeho poškození či úraz.
Nikdy nedovolte dětem ani osobám neznalým tohoto návodu k použití se zařízením pracovat.
Osoba, která obsluhuje sekačku, zodpovídá za bezpečnost osob v pracovním prostoru. Sekačku nikdy nepoužívejte v těsné blízkosti ostatních osob, dětí nebo volně pobíhajícího zvířectva.
* Před zahájením sečení zkontrolujte terén, na němž má být sekačka použita, a odstraňte z ní kameny, dráty, klacky, střepy, kosti a ostatní cizí tělesa, která by mohla být zachycena nebo vymrštěna a způsobit zranění.

POKYNY K POUŽÍVÁNÍ

Všechny matky, svorníky a šrouby musí být řádně dotaženy tak, aby zařízení bylo v bezpečném a provozuschopném stavu.
Sekačku nikdy nepoužívejte bez sběrného koše nebo ochranného krytu.
Sekačku nikdy nepoužívejte s uvolněnými čepelemi nože. Vždy se předem ujistěte, že jsou příslušné šrouby dobře utažené. Ztupené čepele musejí být nabroušeny, a to rovnoměrně.

Nože spoškozenými čepelemi je potřeba vyměnit.

Při práci se sekačkou používejte kalhoty s dlouhými nohavicemi a pevnou obuv.
Sekačku nikdy nestartujte v uzavřených anebo špatně větraných prostorách, kde se mohou hromadit výpary. Emise vycházející z motoru obsahují oxid uhelnatý, který je životu nebezpečný.
* Pracujte pouze pri dostatečném osvětlení (za denního světla nebo pri dostatečném umělém osvětlení).
Sekačku nepoužívejte za deště nebo je-li tráva mokrá.
Zvlášte opatrně postupujte pri sekání ve zvyšeném terénu (svah). Vždy sekejte napřič svahem, paralelně k vrstevnici, a nikoliv shora/zdola kolmo na ni.
Sekačku zásadně nenechávejte běžet bez obsluhy, pokud sekačku opustíte, vypněte motor.
* Při startování nikdy nenadzdvihujte zadní část sekačky a nikdy nepřibližujte končetiny k podvozku či do otvoru pro zadní výhoz trávy, pokud je motor zapnutý.
Nikdy neměňte nastavení rychlosti motoru.
U sekaček s pojezdem, uvolněte pojezd před spuštěním motoru.
* Sekačku nikdy nepřemisťujte se spuštěným motorem.
Zastavte motor a odpojte zapalovací svíčku v následujících připadech:

• před prováděním jakékoliv činnosti pod krytem sečení či otvorem pro zadní výhoz trávy.
• před prováděním údržby, opravy či kontroly stroje.
• před prénášením, zvedáním či premisťováním sekačky.
• ponecháváte-li sekačku bez dozoru anebo se chystáte upravit nastavení výšky sečení.
• před demontáží a vyprazdňováním sběrného vaku.
• dojde-li ke kolizi s cizím předmětem, zastavte motor a sekačku pečlivě prohlédněte, abyste vyloučili možnost poškození. V případě poškození, dopravte sekačku do specializovaného servisu za účelem opravy.

POZOR: Po vypnutí motoru se žací nůž několik sekund i nadále točí.

• v případě abnormálních vibrací sekačky (okamžitě zjistěte a zajistěte odstranění přičiny vibrace).
• Za účelem zajistění bezpečného provozu pravidelně kontrolujte řádné utažení čepů, šroubů a matic na sekačce.

⚠️ POZOR: PALIVO JE VYSOCE HOŘLAVÁ KAPALINA.

* Palivo uchovávejte v nádobě k tomu určené.
* Palivo doplňujte pouze na otevřeném či dobře větraném prostranství. Při manipulaci s palivem nekuřte, ani nepoužívejte mobilní telefon.
* Palivo doplňujte pouze za předpokladu, že je motor vypnutý. Nikdy neotvírejte palivovou nádrž a palivo nedoplňujte, je-li motor horký anebo v chodu.
Pokud dojde k rozlití benzínu, motor nestartujte. Odstraňte sekačku z místa, kde bylo palivo rozlito, a vyvarujte se možného vznícení. V práci pokračujte až po odpaření rozlitého paliva a rozptýlení palivových výparů;
Po doplnění paliva dobře utáhněte kryt palivové nádrže i víko kanystru s palivem.

⚠️ POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku.

9. ÚDRŽBA

PÉČE O TRÁVNÍK

Dle druhu trávnaté plochy je zapotřebí použít různé způsoby péče;
Proto po každé si přečtěte pokyny uvedené v baleních osiv, týkající se výšky sečení vzhledem k podmínkám růstu v dané oblasti.
Je třeba mít stále na paměti, že větší část trávy je složena ze stébla a jednoho nebo více listů. Při úplném odseknutí listů dojde k poškození trávníku a obnovení růstu bude mnohem obtížnější.

* Všeobecně platí následující pokyny:

• příliš nízké sečení způsobuje narušení kořenů a následně „skvrnitým“ vzhledem;
  – v létě musí být sečení vyšší, aby se zabránilo vysychání půdy;
  – sečení mokré trávy může způsobit snížení účinnosti nože následkem zachytávání trávy na noži a vytrhávání travnatého porostu;
• v případě mimořádně vysoké trávy je vhodné provést první sečení s maximální dovolenou výškou stroje a poté provést druhé sečení až po dvou nebo třech dnech.

Trávník bude mít lepší vzhled pravidelným a celoplošným posekem stejné výšky a dodržováním střídání dvou směrů.

ÚDRŽBA

Všechny matky, svorníky a šrouby musí být řádně dotaženy tak, aby zařízení bylo v bezpečném a provozuschopném stavu. Pravidelná údržba je základním předpokladem pro zajištění bezpečnosti uživatele, zachování provozuschopnosti a vysokého výkonu sekačky.
Zařízení s benzínem v nádrži nikdy neuskladňujte uvnitř budovy, kde by se výpary mohly dostat do dosahu otevřeného ohně, jiskry nebo zdroje vysoké teploty
* Před uskladněním v jakémkoliv uzavřeném prostoru nechte motor vychladnout.
Z důvodu snížení rizika požáru zajistěte, aby sekačka a obzvláště motor, tlumič výfuku, baterie a také místo uložení náhradního benzínu byly zbaveny zbytků trávy, listí anebo nadměrného množství maziva.

Kontrolujte pravidelně stav deflektoru a sběrného koše; v případě poškození je vyměňte.
* Vypouštění paliva provádějte v dobře větraném prostoru při vychladlém motoru.
Při snímání či instalaci žacího nože používejte silné pracovní rukavice.
Po každém nabroušení čepele žacího nože je nutné překontrolovat jeho vyvážení.

⚠️ POZOR: Před prováděním údržby nebo opravy zastavte motor a odpojte zapalovací svíčku.

Pravidelně sekačku kontrolujte a zajistěte, aby byly všechny nánosy trávy ve spodní části podvozku odstraňovány.
* Pravidelně mazejte osu podvozku a ložiska vhodným mazivem.
Kontrolujte pravidelně stav nožů, protože mají podstatný vliv na výkon sekačky. Nože by měly být vždy ostré a vyvážené.
V pravidelných intervalech kontrolujte dotažení všech šroubů a matic. Opotřebované nebo špatně dotažené matice a šrouby mohou způsobit vážná poškození motoru nebo rámu.
Pokud nůž prudce zasáhne překážku, sekačku zastavte a odvezte ji do autorizovaného servisu.
NÚŽ: nůž je vyroben z lisované oceli. Abyste docílili co nejlepšího sečení, pravidelně nůž bruste, přibližně po každých 25 hodinách provozu. Ujistěte se, že je nůž vždy správně vyvážený. Za tímtoúčelem vložte do středového otvoru nože železnou osičku (o průměru 2-3 mm). Je-li nůž správně vyvážen, osa se udrží v horizontální poloze.
Pokud se nůž neudrží v horizontální poloze, vyměňte jej.
Při demontáži nože odšroubujte šroub, zkontrolujte nosnou část nože. Pokud jsou části opotřebené nebo poškozené, vyměňte je.

⚠️ POZOR: Používejte pouze originální náhradní díly. Nekvalitní náhradní díly mohou způsobit vážná poškození sekačky a ohrozit vaši bezpečnost.

SERVIS

V případě, že po zakoupení výrobku zjistíte jakoukoli závadu, kontaktujte servisní oddělení. Při použití výrobku se říd’te pokyny uvedenými v přiloženém návodu k použití.
Na reklamaci nebude brán zřetel, pokud jste výrobek pozměnili či jste se neřídili pokyny uvedenými v návodu k použití.

ZÁRUKA SE NEVZTAHUJE

Na přirozené opotřebení funkční částí stroje v důsledku jeho používání
* Na servisní zásahy související se standardní údržbou stroje (např. čištění, mazání, seřízení apod.) Na závady způsobené vnějšími vlivy (např. klimatickými podmínkami, prašností, nevhodným použitím apod.)
Na mechanická poškození v důsledku pádu stroje, nárazu, úderu do něj apod.
Na škody vzniklé neodborným zacházením, přetížením, použitím nesprávných dílů, nevhodných nástrojů apod.
U reklamovaných výrobků, které nebyly řádně zabezpečeny proti mechanickému poškození při přepravě nese riziko případné škody výhradně majitel.

USKLADNĚNÍ

Pokud stroj delší dobu nepoužíváte, přístroj uskladněte dle následujících pokynů. Prodloužíte tak životnost stroje.
Kompletně vylijte palivo z palivové nádrže a karburátoru.
Vyšroubujte zapalovací svíčku a nalijte do otvoru malé množství motorového oleje. Jemně potáhněte 2 až 3krát startér.
Čistým hadrem vyčistěte vnější plochy. Stroj uskladněte na čistém a suchém místě.

1. TECHNICKÉ ÚDAJE

Typ motoru OHV, vzduchem chlazený, 4 taktní
Nominální výkon 2,20 kW
Otáčky motoru 3000 ot./min
Zdvihový objem 139 cm	3
Startování Tahem
Objem palivové nádrže 1,2 litru
Doporučené palivo Benzín- bezolovnatý, min 95 oktanů
Objem olejové nádrže 0,6 l
Doporučený olej SAE30, 15W-40
Nastavení výšky sečení Centrálně, 8 pozic
Nastavitelný rozsah výšky sečení 25-75 mm
Záběr sečení	460 mm
Velikost kol Přední 178 mm, zadní 204 mm
Kapacita sběrného koše	55 l
Šasi	ocel
Deklarovaná úroveň hluku	95 dB(A)
Maximální úroveň vibrací	12,5 m/s (K=1,5)
Hmotnost	32 kg

Změna textu a technických parametrů vyhrazena.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu

11. PROHLÁŠENÍ O SHODĚ

ES PROHLÁŠENÍ O SHODĚ

My Fast ČR, a.s., Černokostelecká 251 01 Říčany u Prahy, tel.:[phone], závazně prohlašujeme, že benzínová sekačka Fieldmann FZR 4608 B (rok výroby je vyznačen na typovém štítku a je následován výrobním číslem stroje, splňuje předpisy SMĚRNICE RADY:

a byl testován ve shodě s níže uvedenými normami:

EN 55012

EN 836 - EN 836/A4

EN ISO 5395-1:2013

EN ISO 5395 - 2:2013

EN ISO 14982:2009

EN ISO 3744:2010

ISO 11094:1991

Firma FAST ČR, a.s. je oprávněna jednat jménem výrobce.

CE label: 14

V Ríčanech dne 18. 9. 2014

ICO:26726548

DIC: CZ26726548

FAST ČR. a.s.

Černokostelecká 1621

251 01 Ričany u Prahy

tel.: [phone]

fax: [phone]

Petr Uher manager kvality

12. LIKVIDACE

POKyny A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM

Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.

Stroj a jeho příslušenství jsou vyrobeny z různých materiálů, např. z kovu a plastů.

Poškozené součástky odevzdejte do tříděného sběru. Informujte se u příslušného úřadu.

Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.

Změny v textu, designu a technických specifikací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.

Návod k použití v originálním jazyce.

Benzínová kosačka na trávu NÁVOD NA OBSLUHU

Poznámka: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy.

Pred uvedením do prevádzky si, prosím, pozorne prečítajte návod na obsluhu.

Horúce povrchy, hrozí nebezpečenstvo popálenín!

Nikdy nedoplňujte palivo, ak je motor spustený.

Používajte ochranu sluchu. Používajte ochranu zraku. Používajte ochranu dýchacích orgánov.

Pred zostavením a spustením benzínovej kosačky si pozorne prečítajte celý návod na obsluhu a v čom uvedené pokyny.

⚠️ DÔLEŽITÁ INFORMÁCIA: Kosačka sa dodáva BEZ PALIVA A OLEJA v motore.

DÔLEŽITÁ INFORMÁCIA: Opatrne rozložte rukováť kosačky a nepriškripte či nepoškod’te ovládacie lanká kosačky.

ZOSTAVENIE DRŽADLA

Po odskrutkovani viečka palivovej nádrže (Obr. 1 – bod 6) doplňte palivo, palivo dolejte až po hrdlo palivovej nádrže, ale nádrž nepreplňte.

Vždy doplňujte čerstvý, čistý a schválený bezolovnatý benzín s oktánovým číslom min. 95.

Pred opätovným použitím do nádrže dolejte čerstvé palivo. Viac podrobností nájdete v kapitole Pokyny pre skladovanie.

7. OVLÁDANIE A PREVÁDZKA KOSAČKY

ŠTART KOSAČKY

(Obr. 8). Nepreplňte zásobník oleja.

Nože s poškodenými čepel'ami je potrebné vymenit'.

* Palivo uchovávajte v nádobe na to určenej.
* Palivo doplňujte iba na otvorenom či dobre vetranom priestranstve. Pri manipulácii s palivom nefajčite, ani nepoužívajte mobilný telefón.
* Palivo doplňujte iba za predpokladu, že je motor vypnutý. Nikdy neotvárajte palivovú nádrž a palivo nedoplňujte, ak je motor horúci alebo v chode.
Ak dôjde k rozliatiu benzínu, motor neštartujte. Odstráňte kosačku z miesta, kde bolo palivo rozliate, a vyvarujte sa možného vznietenia. V práci pokračujte až po odparení rozliateho paliva a rozptýlení palivových výparov;
* Po doplnení paliva dobre utiahnite kryt palivovej nádrže aj veko kanistra s palivom.

Produkt / značka: Benzínová kosačka na trávu/FIELDMANN

Type / model: FZR 4608 B, FZR 4614 B

2,2kW/3000/min, 139cm ^4

nameraná hladina akustického výkonu: L

garantovaná hladina akustického výkonu: L

_PA=81,3 dB(A)

WA=95 dB(A)

Výrobca: FAST ČR, a.s.

Černokostelecká 2111, 100 00 Praha 10, Czech Republic

VAT no: CZ26726548

Výrobok je ve zhode s níže uvedenými smernicami a nariadeniami:

Vydáno v: Prahe Meno: Ing. Zdeněk Pech

Černokostelecká 1621, 251 01 Řičany

ICO: 26726548 tel.: [phone]

DIČ: CZ26726548 fax: [phone]

Podpis:

12. LIKVIDÁCIA

POKYNY A INFORMÁCIE O ZAOBCHÁDZANÍ S POUŽITÝM OBALOM

Kelt: Říčany, 2014. 9. 18.

ICO:26726548

DIC: CZ26726548

FAST ČR. a.s.

Černokostelecká 1621

251 01 Ričany u Prahy

tel.: [phone]

fax [phone]

Petr Uher

Černokostelecká 1621

251 01 Ričany u Prahy

tel.: [phone]

fax [phone]

Petr Uher

Menedżer Jakości

12. LIKWIDACJA

WSKAZÓWKI I INFORMACJE DOTYCZĄCE GOSPODARKI ZUŻYTYM OPAKOWANIEM

Záruční list / Záručný list /

Razítko a podpis prodejce

Prodávající poskytuje kupujímu na výrobek zá- ruku v trvání 24 měsíců od převzetí výrobku kupu- jícím. Záruka se poskytuje za dále uvedených pod- mínek. Záruka se vztahuje pouze na nové spotřební zboží prodané spotřebiteli pro běžné domácí použi- tí. Práva z odpovědnosti za vady (reklamací) může kupující uplatnit bud' u prodávajícího, u kterého byl výrobek zakupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamací uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamací součinnost nutnou pro ověření existence reklamované vady. Do reklamačního řízení se přijímá pouze kompletní a z důvodů dodržení hygienických předpisů neznečištěný výrobek. V případě oprávněné reklamace se záruční doba prodlužuje o dobu od okamžiku uplatnění reklamace do okamžiku převzetí opraveného výrobku kupujícím nebo okamžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, zá- ruční list, doklad o uvedení výrobku do provozu. . ).

Záruka se nevztahuje zejména na:

■ vady, na které byla poskytnuta sleva ■ opotrebení a poškození vzniklé běžným užíváním výrobku ■ poškození výrobku v důsledku neodborné či nesprávné instalace, použití výrobku rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen ■ poškození výrobku v důsledku zanedbané nebo nespravné údržby ■ poškození výrobku způsobené jeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody...) ■ vady funkcnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. ■ mechanické poškození výrobku (např.ulomení knoflíku, pád ... ■ poškození způsobené použitím nevhodných médií, náplní, spotřebního materiálu (baterie) nebo nevhodnými provozními podmínkami (např. vysoké okolní teploty, vysoká vlhkost prostředí, otrésy ... ■ poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem) ■ případy, kdy kupujíč při reklamaci neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil) ■ případy, kdy se údaje v předložených dokladech liší od údajů uvedených na výrobku ■ případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedeným v dokladech, kterými kupujíč prokazuje svá ■ práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údaju dokladech ...)

Záručné podmienky

Autorizovaná servisní střediska / Autorizované servisné strediská / Authorized service centres

FASTČR, a. s.

U Sanitasu 1621 CZ

251 01 Ríčany

Česká republika

Tel.: [phone]

Fax: [phone]

[e-mail]

www.fastcr.cz

FAST ČR, a. s.

Cejl 31

CZ 602 00 Brno

Česká republika

Tel.: [phone]

Fax: [phone]
