FZR 2046-E - Sekačka na trávu Fieldmann - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma FZR 2046-E Fieldmann ve formátu PDF.
| Typ výrobku | Elektrická rotační sekačka na trávu |
| Značka | Fieldmann |
| Model | FZR 2046-E |
| Zdroj napájení | 230-240 V, 50 Hz |
| Příkon | 2000 W |
| Rychlost motoru (naprázdno) | 3300 rpm |
| Šířka sečení | 430 mm |
| Rozsah výšky sečení | 20 - 70 mm (6 poloh) |
| Objem sběrného koše | 50 L |
| Hmotnost (prázdná) | 15.40 kg |
| Hladina akustického tlaku (LpA) | 83.6 dB(A), K=3 dB(A) |
| Hladina akustického výkonu (LwA) | 94.6 dB(A), K=1.80 dB(A) |
| Zaručená hladina akustického výkonu | 96 dB(A) |
| Úroveň vibrací | 3.45 m/s², K=1.5 m/s² |
| Nastavení výšky sečení | Centrální páka, 6 poloh |
| Nastavení rukojeti | Výškově nastavitelná pomocí rychloupínacích pák |
| Bezpečnostní prvky | Tlačítko bezpečnostního zámku, brzda nože, doporučen proudový chránič |
| Typ nože | Rotační ocelový nůž |
| Požadavek na prodlužovací kabel | Použijte omezovač kabelu, udržujte kabel mimo dosah nože |
| Nutná montáž | Ano (rukojeť, sběrný koš) |
| Doporučené použití | Sekání domácího trávníku |
| Záruka | 24 měsíců (podle podmínek) |
Často kladené otázky - FZR 2046-E Fieldmann
Dotazy uživatelů ohledně FZR 2046-E Fieldmann
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod FZR 2046-E - Fieldmann a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. FZR 2046-E značky Fieldmann.
NÁVOD K OBSLUZE FZR 2046-E Fieldmann
Elektrická zahradní sekačka NÁVOD K OBSLUZE
Děkujeme vám, že jste si zakoupili tuto zahradní elektrickou rotační sekačku. Než ji začnete používat přečtěte si, prosím, pozorně tento návod k obsluze a uschovejte jej pro případ dalšího použití.
OBSAH
- VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY 18
Důležitá bezpečnostní upozornění......18
Obal....18
Návod k použití 18 - SYMBOLY 19
- POPIS (OBR. 1)....20
- ZÁSADY BEZPEČNOSTI PRÁCE....21
Ostatní rizika 21
Než začnete sekačku používat 22
Příprava k provozu 22
Obsluha 22
Údržba a uskladnění 23 - SESTAVENÍ......24
5.1 Madlo....24
5.2 Sestavení a nasazení sběrného koše.... 25
5.3 Prodlužovací kabel / zajištění kabelu 25 - PROVOZ 26
6.1 Nastavení výšky sečení 26
6.2 Nastavení VÝŠKY madla 26
6.3 Připojení k elektrické síti....26
6.4 Zapnutí/vypnutí sekačky....26 - TECHNICKÉ ÚDAJE....27
- Rešení problémů 28
- ÚDRŽBA....29
9.1 Výměna nože 29 - LIKVIDACE 30
1. VŠEOBECNÉ BEZPEČNOSTNÍ PŘEDPISY
DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ
Výrobek pečlivě vybalte a dejte pozor, abyste nevyhodili žádnou část obalového materiálu dříve, než najdete všechny součásti výrobku.
Výrobek uchovávejte na suchém místě mimo dosah dětí.
Čtěte všechna upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
OBAL
Výrobek je umístěn v obalu bránícím poškozením při transportu. Tento obal je surovinou a lze jej proto odevzdat k recyklaci.
NÁVOD K POUŽITÍ
Než začnete se strojem pracovat, přečtěte si následující bezpečnostní předpisy a pokyny k používání. Seznamte se s obslužnými prvky a správným používáním zařízení. Návod pečlivě uschovejte pro případ pozdější potřeby. Minimálně po dobu záruky doporučujeme uschovat originální obal včetně vnitřního balicího materiálu, pokladní doklad a záruční list. V případě přepravy zabalte stroj zpět do originální krabice od výrobce, zajistíte si tak maximální ochranu výrobku při případném transportu (např. stěhování nebo odeslání do servisního místa).
Poznámka: Předáváte-li stroj dalším osobám, předejte jej společně s návodem. Dodržování přiloženého návodu k obsluze je předpokladem řádného používání stroje. Návod k obsluze obsahuje rovněž pokyny pro obsluhu, údržbu a opravy.
Výrobce nepřebírá odpovědnost za nehody nebo škody vzniklé následkem nedodržování tohoto návodu.
2. SYMBOLY
Před použitím tohoto stroje si přečtěte příručku s pokyny.
Přihlížející osoby musí být v dostatečné vzdálenosti.
Dávejte pozor na ostré čepele. Čepele rotují ještě po vypnutí motoru. Před údržbou nebo při poškození kabelu vyndejte zástrčku z hlavního vedení.
Mějte ohebný kabel zdroje napájení v dostatečné vzdálenosti od čepelí.
Čepele pokračují v rotaci i po vypnutí stroje. Před kontaktem se všemi díly stroje čekejte, dokud se úplně nezastaví.
Nesekejte trávu v dešti a neponechávejte sekačku pod širým nebem za deště.
Používejte ochranu sluchu. Používejte ochranu zraku. Používejte ochranu dýchacích orgánů.

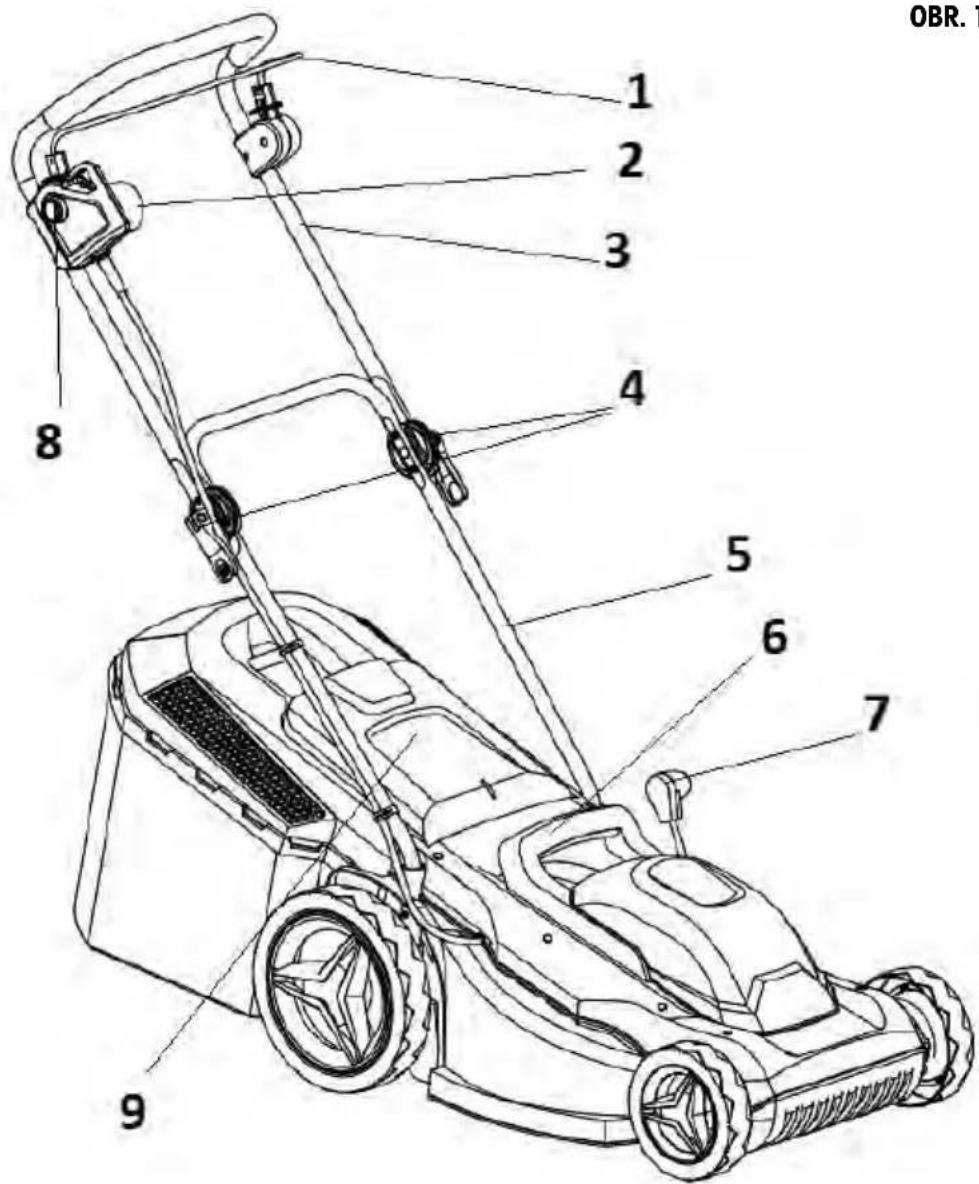

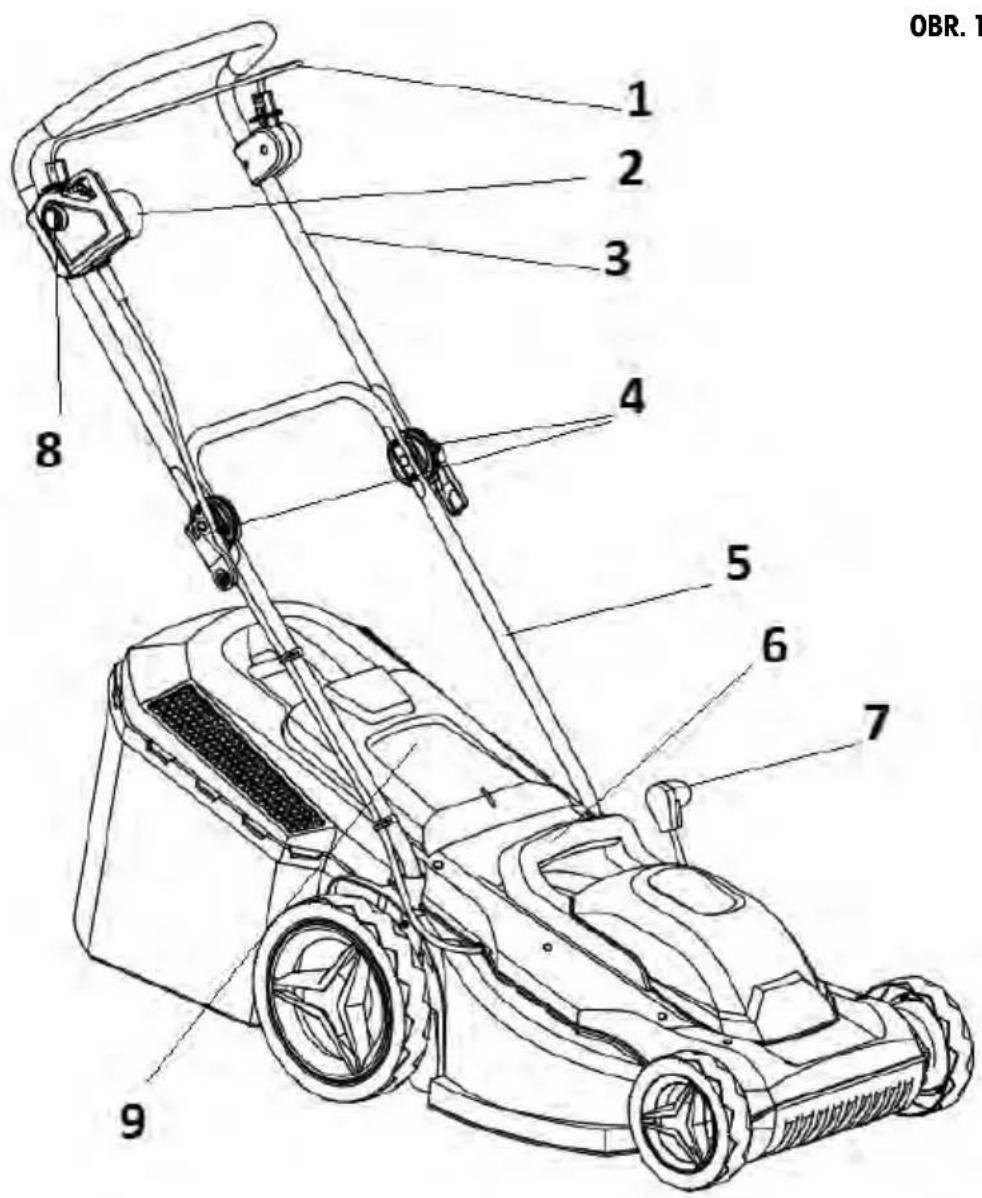

3. POPIS (OBR. 1)
- Hlavní spínač
- Zásuvka přívodního kabelu
- Horní díl madla
- Rychloupínák madla
- Spodní díl madla
- Transportní madlo
- Páka nastavení výšky sečení
- Bezpečnostní pojistka hlavního spínače
- Kryt koše / Zadní defl ektor
Zařízení nikdy nepoužívejte v případě, že je poškozený či viditelně opotřebený napájecí kabel.
V případě, že sekačku připojíte poškozeným kabelem ke zdroji napětí a poté se dotknete místa, kde je porušená izolace dříve, než bude sekačka od zdroje napětí odpojena, vystavujete se riziku úrazu elektrickým proudem.
Rovněž se nikdy nedotýkejte nožů, dokud nebude zařízení odpojeno od zdroje napětí, a dokud se nože úplně nepřestanou otáčet.
Dbejte na to, aby se prodlužovací kabely nikdy nedostaly do kontaktu s noži. Nože by totiž mohly poškodit izolaci kabelu, a tím by vzniklo riziko úrazu elektrickým proudem při dotyku některé části těla a obnaženého vodiče, bude-li tento pod napětím.
Zařízení odpojte od přívodu napětí (tj. vytáhněte vidlici napájecího kabelu ze síťové zásuvky):
- Pokud musíte nechat zařízení bez dozoru
- Pokud se chystáte odstranit závadu
- Před každou kontrolou, každým čištěním či opravou
- Narazíte-li při sekání na cizí těleso
- Pokud zařízení nadměrně vibruje.
* Pečlivě si prostudujte zásady bezpečnosti práce se zařízením a návod k obsluze.
Doporučení: Zařízení připojujte jen k takovému zdroji napětí, který je vybaven proudovým chráničem (RCD) s maximální hodnotou unikajícího proudu 30mA.
Je-li poškozen napájecí kabel, je nutná jeho výměna výrobcem anebo jeho zákaznickým servisem.
Toto zařízení nesmí být obsluhováno osobami s omezenými fyzickými, smyslovými či duševními schopnostmi (včetně dětí). Dále nesmí být používáno osobami nezkušenými či takovými osobami, jejichž technické znalosti jsou pro obsluhu tohoto zařízení zjevně nedostatečné. Tyto osoby mohou obsluhovat zařízení pouze pod dohledem způsobilé osoby, anebo po náležitém poučení o zásadách bezpečnosti práce.
Pohybují-li se v blízkosti zařízení děti, je nezbytně nutné dohlížet na to, aby si se zařízením nehrály.
Pocit mravenčení v rukou anebo dokonce jejich necitlivost je příznakem nadměrných vibrací.
V takovém případě zkraťte práci, přerušujte ji dostatečně dlouhými přestávkami, rozdělte ji mezi několik lidí anebo, v případě dlouhodobého používání sekačky, používejte při práci speciální antivibrační rukavice.
Nevyhnutelným průvodním jevem používání sekačky je to, že za chodu vydává hluk. Hlučné práce proto provádějte pouze ve vyhrazených hodinách, respektive v době, která je pro tyto činnosti běžná. Respektujte dobu klidu a práci se snažte zkrátit na nezbytně nutnou dobu.
Rovněž doporučujeme, abyste Vy i osoby, pohybující se v bezprostřední blízkosti sekačky, byli vybaveni chrániči sluchu.
OSTATNÍ RIZIKA
Přestože jsou naše výrobky konstruovány tak, aby vyhovovaly platným technickým normám a bezpečnostním předpisům, přetrvávají ve spojení s obsluhou zařízení pro jeho uživatele některá rizika:
- Z prostoru žacího mechanismu mohou odlétávat kameny nebo jejich úlomky.
- Nebude-li obsluha zařízení při práci používat ochranu sluchu, vystavuje se riziku následného ohluchnutí.
- Poranění prstů při údržbě nože
• Vdechnutí částic odřezků travin - Zasažení elektrickým proudem při dotyku neizolovaných součástí.
Toto zařízení nesmí být obsluhováno osobami s omezenými fyzickými, smyslovými či duševními schopnostmi (včetně dětí), případně osobami nezkušenými či takovými osobami, jejichž technické znalosti jsou pro daný úkol zjevně nedostatečné; ty smějí zařízení obsluhovat pouze pod dohledem jiné, k tomu způsobilé osoby, anebo v případě, že je tato osoba důkladně poučila o zásadách bezpečné práce se zařízením.
Pohybují-li se v blízkosti zařízení děti, je nezbytně nutné dohlížet na to, aby si se zařízením nehrály.
POZOR! Před použitím této travní sekačky si pečlivě prostudujte návod k obsluze. Ujistěte se, že jste se důkladně seznámili se všemi jejími ovládacími prvky. Dodržováním pravidel pro bezpečnou práci se zařízením minimalizujete riziko vzniku požáru, zasažení elektrickým proudem či mechanických poranění.
Návod k obsluze pro případ potřeby pečlivě uschovejte.
Nesprávným použitím zařízení vzniká nebezpečí úrazu. Travní sekačka může uživateli i jiným osobám, nacházejícím se v jeho blízkosti, způsobit vážný úraz, proto je nutno neustále dodržovat pravidla pro její bezpečné použití, aby toto riziko bylo pokud možno vyloučeno.
V tomto smyslu je uživatel zodpovědný za bezpečnost při práci se zařízením. Rovněž nikdy nepoužívejte zařízení v případě, že na něm budou chybět kterýkoliv z bezpečnostních prvků anebo kterýkoliv z nich nebude plně funkční.
NEŽ ZAČNETE SEKAČKU POUŽÍVAT
Přečtěte si pozorně všechny pokyny, uvedené v tomto návodu k obsluze. Důkladně se seznamte s ovládacími prvky zařízení a zásadami jeho správného použití.
Nikdy nedovolte dětem či Vám neznámým osobám, o nichž bezpečně nevíte, že jsou obeznámeny s ovládacími prvky a pravidly bezpečnosti práce s tímto zařizením, aby se sekačkou samostatně pracovaly. Národní legislativa může rovněž stanovit minimální věkovou hranici, od níž je dovoleno samostatně obsluhovat tento typ zařizení. Seznamte se, prosím, s příslušnými zákony, upravujícími tuto problematiku ve Vaší zemi.
Sekačku nikdy nepoužívejte v případě, že se v její blízkosti budou volně pohybovat osoby, zejména malé děti, či domácí zvířata.
Budte si neustále vědom toho, že za případná zranění či škody na majetku způsobené provozem zařízení nese plnou zodpovědnost jeho uživatel.
PŘÍPRAVA K PROVOZU
* Při práci je nutno nosit vhodnou obuv a kalhoty s dlouhými nohavicemi. Se sekačkou nikdy nepracujte, pokud jste bosi či máte-li na nohou pouze sandály.
* Před započetím práce prohlédněte terén a odstraňte veškeré předměty, které mohou být zařízením odmrštěny.
POZOR! Před každým použitím zařízení se přesvědčte, zda nejsou poškozeny či nadměrně opotřebeny žací nůž, čep jeho upevnění či obecně celá konstrukce sekačky. Chcete-li vyměnit nějaký poškozený či opotřebený díl, který se na zařízení nevyskytuje pouze v jednom exempláři, vyměňujte pokaždé celou skupinu, aby Váš zásah nezpůsobil nerovnováhu.
OBSLUHA
Zařízení obsluhujte pouze za denního světla či za dostatečného umělého osvětlení.
* Pokud možno nesekejte mokrou trávu.
Dbejte na to, abyste při práci vždy měli pevnou oporu a jistý postoj.
Za sekačkou neběhejte, nýbrž vždy pouze chod'te normálním tempem.
* Pro práci se sekačkou platí následující obecná pravidla: Při sekání porostu ve svahu nepostupujeme směrem nahoru a dolů, ale zásadně po vrstevnicích, tedy vodorovně, kolmo ke sklonu svahu.
Při každé změně směru na svahu dbejte zvýšené opatrnosti.
Sekačku nikdy nepoužívejte na extrémně strmých svazích.
* Jestliže musíte sekačku za chodu přitáhnout směrem k sobě, anebo pokud je při sekání nutno pohybovat sekačkou směrem vzad, dbejte přitom zvýšené opatrnosti.
V případě, že je zařízení kamkoliv přepravováno anebo pokud jím přejíždíte po nezatravněné ploše, vždy vypněte pohon nožů.
Nikdy nepoužívejte zařízení v případě, že zjislíte, že na něm jsou poškozené kryty, anebo že na něm chybí kterýkoliv z bezpečnostních prvků, jako jsou odražeče či lapače posekané trávy.
Motor vždy spouštějte pouze tak, jak je popsáno v návodu k obsluze; přitom dbejte na to, aby se při tomto úkonu Vaše nohy nenacházely v blízkosti nožů.
Při startování motoru nikdy zařízení nenaklápějte, pokud to pro startování není vyloženě nezbytné. V tomto případě obraťte sekačku tou stranou vzhůru, která je vás dále.
Nikdy nestrkejte ruce či nohy pod sekačku, především ne do blízkosti pohyblivých dílů. Nikdy nezakrývejte výhozní otvor pro odvod posečené trávy.
Zařízení nikdy nepřepravujte, pokud ještě běží motor.
Vždy nejprve zastavte motor a vytáhněte vidlici napájecího kabelu ze zásuvky; teprve potom je možno začít odstraňovat závady či vyprázdnit sběrný koš na posečenou trávu.
- Stejně postupujte před každou kontrolou, každým čištěním či každou opravou zařízení.
- Případně, pokud jste při sekání narazil na nějaké cizí těleso, zkontrolujte, zda nedošlo k poškození sekačky; pokud ano, je nutno před opětovným spuštěním motoru toto poškození opravit.
- Anebo začne-li zařízení nezvykle silně vibrovat (okamžitě provést kontrolu zařízení!)
Motor zastavte pokaždé, když odcházíte pryč od zařízení.
ÚDRŽBA A USKLADNĚNÍ
Dbejte na to, aby veškeré matice, čepy a šrouby byly vždy řádně utažené, zajistíte tak bezpečný chod zařízení.
* Pravidelně kontrolujte, zda není poškozen či nadměrně opotřeben sběrný koš.
* Opotřebené či poškozené díly ihned vyměňte za nové, přispějete tak k bezpečnému provozu Vaší sekačky.
Při seřizování nastavitelných prvků dejte pozor, abyste si nesevřeli prsty mezi pohyblivé nože a pevnou část zařízení. Chcete-li sekačku uložit v uzavřeném prostoru, nechte předtím vychladnout její motor.
5. SESTAVENÍ
Montáž je snadná, pokud se budete řídit následujícími instrukcemi:
5.1 MADLO

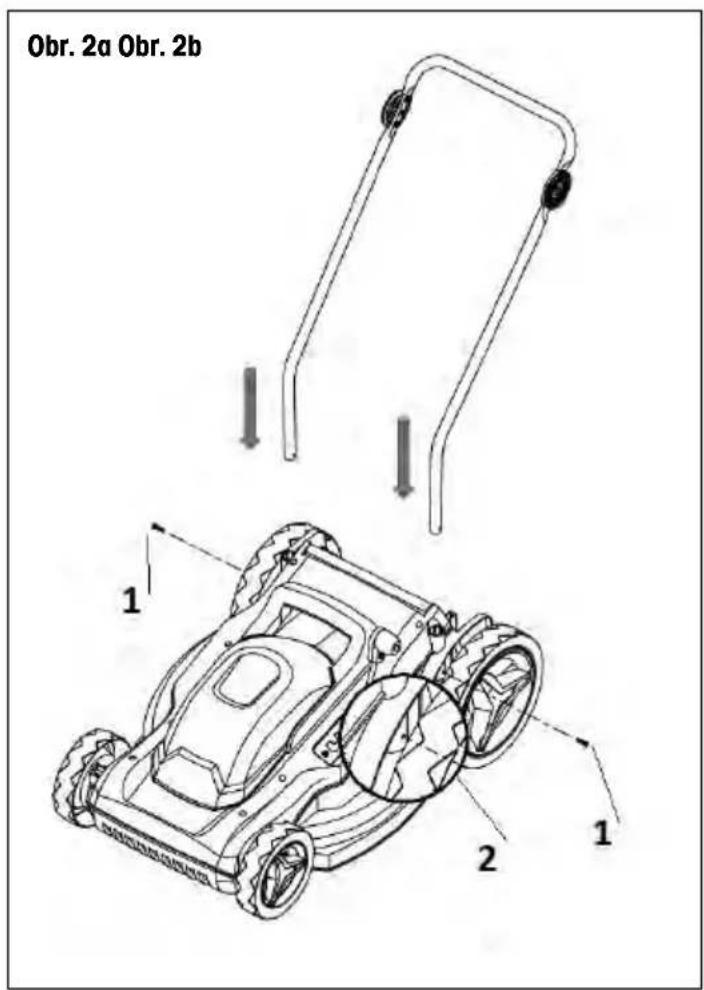

Nasad'te spodní díl madla do šasi sekačky, viz obr. 2a a zajistěte šrouby 1 z boku sekačky viz detail 2.

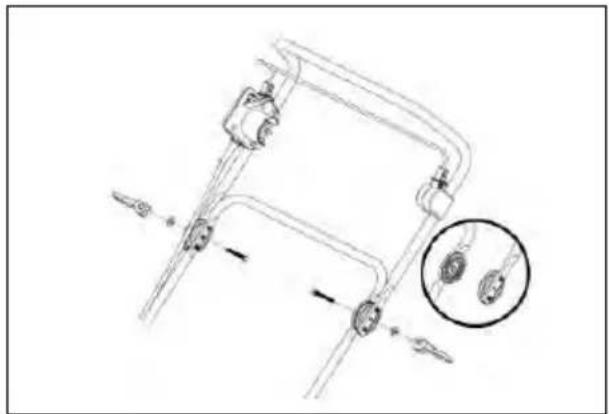

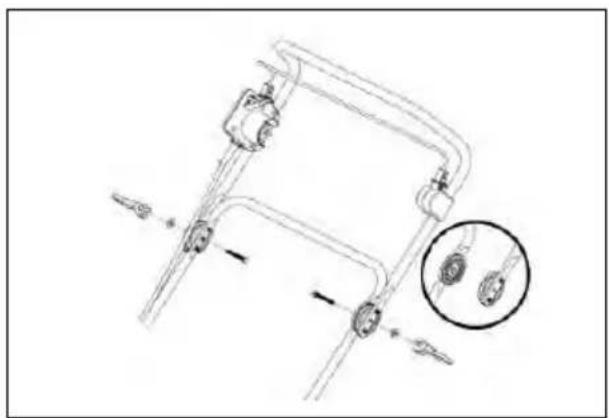

Ke spodnímu madlu připojte horní díl madla pomocí šroubů a matky s rychloupínací pákou. Na vnější straně, pod matkou rychloupínací páky, musí být nasazena podložka viz obr. 2b.
Tisící hran madel umožňuje přizpůsobit výšku madla potřebám obsluhy. Po nastavení vyhovující výšky zajistěte madlo pákou rychloupínáků viz obr. 2c.
Kabel hlavního spínače zajistěte na madle pomocí přiloženého klipu viz obr. 2c 1
Poznámka:
- Rychloupínací matky přiliš neutahujte. Madlo se nesmí hýbat, ale páka by stále měla jít pohodlně odjistit.
- Po odjištění rychloupínacích pák, lze madlo složit za účelem převozu či skladování sekačky.


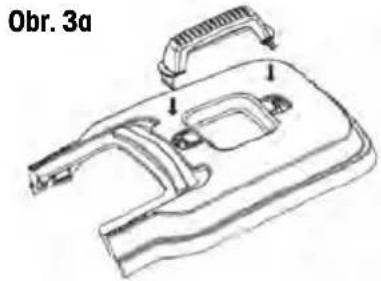

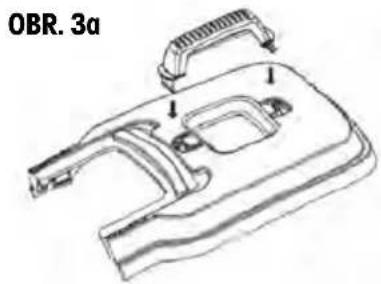

Zasuňte madlo do krytu sběrného koše. Viz obr. 3a

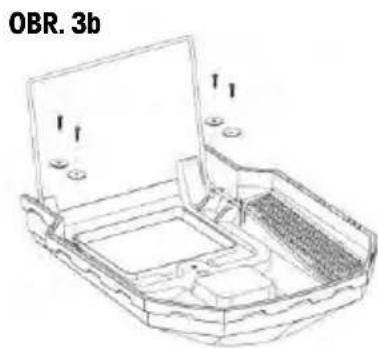

* Pomocí 4 přiložených šroubu s podložkami připevněte k hornímu plastovému víku koše rám. obr. 3b
* Nasad'te textilní část na víko koše a rám. obr. 3c
* Nasazení koše: Zvedněte zadní kryt, viz Obr. 1, bod 9. Držte jej zvednutý a nasadťe koš.
Poznámka: Pro použití bez sběru trávy může být sekačka použita bez sběrného koše.
Bezpečnostní kryt ve svislé poloze pak funguje jako usměrňovač posekané trávy. Ta je takto vyřádkována za sekačkou.
5.3 PRODLUŽOVACÍ KABEL / ZAJIŠTĚNÍ KABELU
Zapojte zástrčku sekačky do zásuvky na kabelu. Abyste předešli rozpojení kabelů během provozu, provlékněte kabel držákem kabelu.
! Před nastavováním výšky sečení se vždy přesvědčte, že je sekačka vypnutá a nůž se nepohybuje.
⚠ UPOZORNĚNÍ: Nůž se po vypnutí sekačky několik sekund točí. Točící nůž může způsobit zranění.

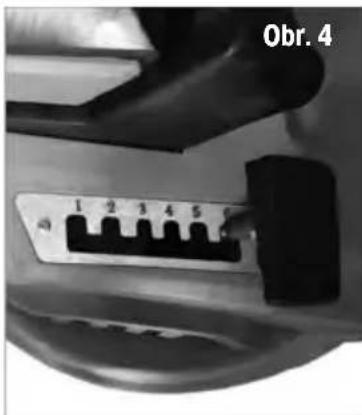

Sekačka je vybavena centrálním nastavením výšky sečení s 6 možnostmi nastavení: v rozsahu od 20mm do 70mm.
Vyberte výšku sečení přesunutím páčky do požadované polohy. (zatlačte páčku směrem ven, přesuňte do správné polohy, pohybem dovnitř se opět zajistí. Viz obr. 4
Poznámka: Trávníky tvořeny standardní travní směsi by neměly být koseny na menší výšku než 4 cm. Trávník by neměl být zkracován o více jak 1/3 své výšky.
6.2 NASTAVENÍ VÝŠKY MADLA
Výšku madla si můžete snadno přizpůsobit své potřebě.
Uvolněte upínací páčky (obr. 1 bod 4) na obou stranách madla.
Požadovanou výšku madla zvolte jeho pohybem nahoru či dolů. Poté opět zajistěte ryhloupínací páčky.
Zapojte zástrčku kabelu do elektrické sítě (230-240 V, 50 Hz).
Ujistěte se, že je k dispozici dostatečná délka kabelu.
6.4 ZAPNUTÍ/VYPNUTÍ SEKAČKY
6.4.1 Zapnutí:
Stiskněte a držte bezpečnostní flačítko viz obr. 5, bod 1 poté přitáhněme spínací páku k madlu. viz obr. 5, bod 2 Uvolněte bezpečnostní flačítko.
6.4.2 Vypnutí:
Uvolněte spínací páku viz Obr. 5, bod 2
⚠ UPOZORNĚNÍ: Nůž se po vypnutí sekačky několik sekund točí.
⚠ UPOZORNĚNÍ: Sekačku nevypínejte a nezapínejte v rychlém sledu.
| Model FZR 2046 E | |
| Napájení 230-240 V, 50 Hz | |
| Příkon 2000 W | |
| Otáčky naprázdno 3 300 ot/min | |
| Šířka záběru (délka nože): 430 mm | |
| Výšky sečení 20-70 mm (6 pozic) | |
| Objem sběrného koše 50 l | |
| Prázdná hmotnost: 15,40 Kg | |
| Hlučnost | |
| LpA (akustický tlak) 83,6dB(A) K=3 dB(A) | |
| LwA (hladina akustického výkonu) 94,6dB(A) K=1,80dB(A) | |
| Garantovaná hladina akustického výkonu (LWA max) v souladu se směrnicí pro hlučnost 2000/14: | |
| LwA MAX | 96 dB(A) |
| Vibrace: | max. 3,45 m/s ^2 K=1,5 m/s ^2 |
8. ŘEŠENÍ PROBLÉMŮ
| PROBLÉM MOŽNÁ PŘÍČI | NA ŘEŠENÍ | |
| Rukojeť není ve správné poloze | Šrouby uchycení madla nejsou správně usazeny.Spojovací šrouby madla sekačky nejsou dotaženy. | Upravte výšku rukojeti a zajistěte, aby byly šrouby správně usazeny v předvrtaných otvorech.Dotáhněte spojovací šrouby. |
| Sekačka se nezapne. | Prodlužovací kabel není připojen do zástrčky sekačky.Prodlužovací kabel není připojen ke zdroji energie.Ovládací vypínač je vadný. | Znovu připojte šňůru a použijte omezovač šňůry pro udržení šňůry v blízkosti vypínače.Připojte prodlužovací kabel do zásuvky pod napětím.Nechte vypínač pro ovládání motoru vyměnit v autorizovaném servisním středisku. |
| Sekačka seče trávu nerovnoměrně. | Trávník je členitý nebo hrbolatý.Výška sečení není správně nastavena. | Zkontrolujte oblast sečení.Posuňte kolečka do vyšší polohy. |
| Sekačka správně nemulčuje. | Odřezky mokré trávy se zachycují na dolní straně desky. | Před sečením počkejte, dokud tráva neuschne. |
| Sekačku lze obtížně tlačit. | Tráva je dlouhá nebo je výška sečení příliš malá. | Zvyšte výšku sečení. |
| Sekačka ve vyšších rychlostech vibruje. | Hřídel motoru je ohnutý.Nůž je nevyvážený. | Zastavte motor, odpojte sekačku od zdroje energie a zkontrolujte, zda není poškozena.Před dalším spuštěním sekačku opravte.Pokud vibrace přetrvávají, zavolejte bezplatnou zákaznickou linku.Vyvažte nůž rovnoměrným nabroušením každé řezné hrany. |
9. ÚDRŽBA
⚠️ POZOR! Než přikročíte k demontáži sběrného koše, vždy vypněte sekačku a vytáhněte vidlici prodlužovacího kabelu ze zásuvky.
Poznámka: Níže uvedenou údržbu doporučujeme provádět pravidelně; prodloužíte tak životnost zařízení a zvýšíte jeho spolehlivost.
* Provádějte pravidelnou vizuální kontrolu zařízení, abyste včas odhalili zjevné závady jako volný, opačně nasazený či poškozený nůž anebo poškozené či nadměrně opotřebené díly.
Rovněž pravidelně kontrolujte, zda nejsou poškozeny ochranné kryty či ochranná zařízení a zda jsou na svých místech.
* Před každým použitím zařízení proved’te veškeré potřebné opravy a údržbu.
* V případě, že zařízení i přes pravidelnou údržbu nefunguje, obraťte se na náš zákaznický servis, případná oprava by měla být provedena u našeho smluvního partnera, v některé z odborných dílen značky Fieldmann.
9.1 VÝMĚNA NOŽE
Za tímto účelem doporučujeme kontaktovat autorizované servisní středisko Vždy používejte originální náhradní díly.
Před prohlídkou nože vždy sekačku odpojte od elektrické sítě a zkontrolujte, že je motor vypnutý.
⚠ UPOZORNĚNÍ: Pamatujte, že se nůž stále několik sekund točí i po vypnutí motoru. Nikdy se nepokoušejte nůž zastavit. V pravidelných intervalech kontrolujte, že je nůž bezpečně připevněn, v dobrém stavu a ostrý. Pokud je to nezbytné, nabruste jej, nebo vyměňte.
V případě, že při sekání nůž narazí do nějakého předmětu, vypněte sekačku a vyčkejte, dokud se nůž nezastaví. Poté zkontrolujte stav nože a jeho upevňovacího šroubu.
Pokud jsou tyto poškozeny, nebo došlo k jejich ztrátě, musí být neprodleně vyměněny.
Důležité: Při práci používejte ochranné rukavice.
Povolte šroub, který drží nůž (příslušným klíčem) otáčením proti směru hodinových ručiček, sejměte nůž a vyměňte jej za nový. Ujistěte se, že je nový nůž namontován ve správném směru. Utáhněte šroub ve směru hodinových ručiček.
10. LIKVIDACE
POKYNY A INFORMACE O NAKLÁDÁNÍ S POUŽITÝM OBALEM
Použitý obalový materiál odložte na místo určené obcí k ukládání odpadu.
LIKVIDACE POUŽITÝCH ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ
Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci předejte tyto výrobky na určená sběrná místa. Alternativně v některých zemích Evropské unie nebo jiných evropských zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přirodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.
Pro podnikové subjekty v zemích Evropské unie
Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele. Likvidace v ostatních zemích mimo Evropskou unii Tento symbol je platný v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.
Tento výrobek splňuje veškeré základní požadavky směrnic EU, které se na něj vztahují.
Změny v textu, designu a technických specifi kací se mohou měnit bez předchozího upozornění a vyhrazujeme si právo na jejich změnu.
Návod k použití v originálním jazyce.
Elektrická záhradná kosačka NÁVOD NA OBSLUHU
Poznámka: Ak odovzdávate stroj d'alším osobám, odovzdajte ho spoločne s návodom. Dodržiavanie priloženého návodu na obsluhu je predpokladom riadneho používania stroja. Návod na obsluhu obsahuje tiež pokyny na obsluhu, údržbu a opravy.
Majte ohybný kábel zdroja napájania v dostatočnej vzdialenosti od čepelí.
Používajte ochranu sluchu. Používajte ochranu zraku. Používajte ochranu dýchacích orgánov.
3. OPIS (OBR. 1)
- Hlavný spínač
- Zásuvka prívodného kábla
- Horný diel držadla
- Rýchloupínadlo držadla
- Spodný diel držadla
- Transportné držadlo
- Páka nastavenia výšky kosenia
- Bezpečnostná poistka hlavného spínača
- Kryt koša / Zadný defl ektor
OBR. 1
- Ak musíte nechaf zariadenie bez dozoru
- Ak sa chystáte odstránif poruchu
- Pred každou kontrolou, každým čistením či opravou
- Ak narazíte pri kosení na cudzie teleso
- Ak zariadenie nadmerne vibruje.
- Rýchloupínacie matice príliš neufahujte. Držadlo sa nesmie hýbať, ale páka by sa stále mala dat pohodlné odistif.
- Po odistení rýchloupínacích pák je možné držadlo zložiř kvôli prevozu či skladovaniu kosačky.
Zapojte zástrčku kosačky do zásuvky na kábli. Aby ste predišli rozpojeniu káblov počas prevádzky, prevlečte kábel držiakom kábla.
Požadovanú výšku držadla zvolte jeho pohybom hore či dole. Potom opäf zaistite rýchloupínacie páčky.
6.3 PRIPOJENIE K ELEKTRICKEJ SIETI.
Zapojte zástrčku kábla do elektrickej siete (230 – 240 V, 50 Hz).
Stlačte a držte bezpečnostné flačidlo, pozrite Obr. 5, bod 1, potom pritiahnite spínaciu páku k držadlu, pozrite Obr. 5, bod 2 Uvol'nite bezpečnostné flačidlo.
6.4.2 Vypnutie:
Dôležité: Pri práci používajte ochranné rukavice.
Záruční list / Záručný list /
Prodávající aposkytuje kupujčímu na výrobek zá- ruku v trvání 24 měsíců od převzetí výrobku kupu- jícím. Záruka se poskytuje za dále uvedených pod- mínek. Záruka se vztahuje pouze na nové spotřební zboží prodané spotřebiteli pro běžné domácí použi- tí. Práva z odpovědnosti za vady (reklamací) může kupující uplatnit bud' u prodávajícího, au akterého byl výrobek zakoupen nebo v níže uvedeném autorizovaném servisu. Kupující je povinen reklamací uplatnit bez zbytečného odkladu, aby nedocházelo ke zhoršení vady, nejpozději však do konce záruční doby. Kupující je povinen poskytnout při reklamací součinnost nutnou pro ověření existence reklamované vady. Do reklamačního řízení se přijímá pouze akompletní aa az adůvodů adodržení hygienických předpisů neznečištěný výrobek. V případě oprávněné reklamace se záruční doba prodlužuje o dobu od aokamžiku auplatnění areklamace ado aokamžiku převzetí opraveného výrobku kupujícím nebo okamžiku, kdy je kupující po skončení opravy povinen výrobek převzít. Kupující je povinen prokázat svá práva reklamovat (doklad o zakoupení výrobku, zá- ruční list, doklad o uvedenívýrobku do provozu...).
Záruka se nevztahuje zejména na:
■vady, na kterébyla poskytnuta sleva ■opotřebení a poškození vzniklé běžným užíváním výrobk ■poškození výrobku v důsledku neodborné či nesprávné instalace, použití výrobku rozporu s návodem k použití, platnými právními předpisy a obecně známými a obvyklými způsoby používání, v důsledku použití výrobku k jinému účelu, než ke kterému je určen ■poškození výrobku v důsledku zanedbané nebo nesprávné údržby ■poškození výrobku způsobené jeho znečištěním, nehodou a zásahem vyšší moci (živelná událost, požár, vniknutí vody ... ) ■vady funkčnosti výrobku způsobené nevhodnou kvalitou signálu, rušivým elektromagnetickým polem apod. ■mechanické poškození výrobku (např.ulomení knoflíku, pád ... ■poškození způsobené použitím nevhodných médií, náplní, spotřebního materiálu (baterie) nebo nevhodnými aprovozními podmínkami a(např. vysoké okolní teploty, vysoká vlhkost prostředí, oťřesy ... ■poškození, úpravu nebo jiný zásah do výrobku provedený neoprávněnou nebo neautorizovanou osobou (servisem) ■ případy, kdy kupující při reklamací neprokáže oprávněnost svých práv (kdy a kde reklamovaný výrobek zakoupil) ■ případy, kdy ase údaje v předložených dokladech liší od údajů uvedených na výrobku ■ případy, kdy reklamovaný výrobek nelze ztotožnit s výrobkem uvedenýmv dokladech, kterými kupujíň prokazuje svá ■práva reklamovat (např. poškození výrobního čísla nebo záruční plomba přístroje, přepisované údaje dokladech ... )
Záručné podmienky
Autorizovaná servisní střediska / Autorizované servisné strediská / Authorized service centres
FASTČR, a. s. U Sanitasu 1621 CZ 251 01 Říčany Česká republika Tel.: +420/ 323 204 120 Fax: +420/ 323 204 121 servis.praha@fastcr.cz www.fastcr.cz
FASTIČR, a. s. Cejl 31 CZ 602 00 Brno Česká republika Tel.: +420/ 531 010 295 Fax: +420/ 531 010 296 servis.brno@fastcr.cz www.fastcr.cz
Fast Plus, a. s. Na Pántoch 18 SK 831 06 Bratislava Slovenská republika Tel.: +421/ 249 105 811 Fax: +421/ 249 105 81 0 fastplus@fastplus.sk www.fastplus.sk
