NÁVOD K OBSLUZE NA-107GC1 PANASONIC

Děkujeme vám, že jste zakoupili tento výrobek.

• Pro optimální výkon a bezpečnost si pečlivě přečtěte tyto pokyny.
• Před zapojením, provozem nebo nastavením tohoto spotřebiče si přečtěte celý návod. Tento návod uchovejte pro budoucí nahlédnutí.

Obsah

Kapitola 1: Před uvedením do provozu

• Bezpečnostní upozornění 4-5
  • Správné použití 6-7
  • Všeobecná upozornění .... 8-9-10-11
• Bezpečnostní upozornění 12-13-14-15-16-17
  • Obaly a životní prostředí 18
  • Informace k úsporám .....19.....

Kapitola 2: Popis přístroje

• Celkový vzhled 20-21
• Technické specifikace 22

Kapitola 3: Instalace zařízení

• Odstranění přepravních šroubů 23-24
  • Vyrovnání pračky 25-26-27
• Připojení k elektrické síti 28
• Připojení hadice pro přívod vody 29-30
• Připojení hadice pro odpadní vodu 31

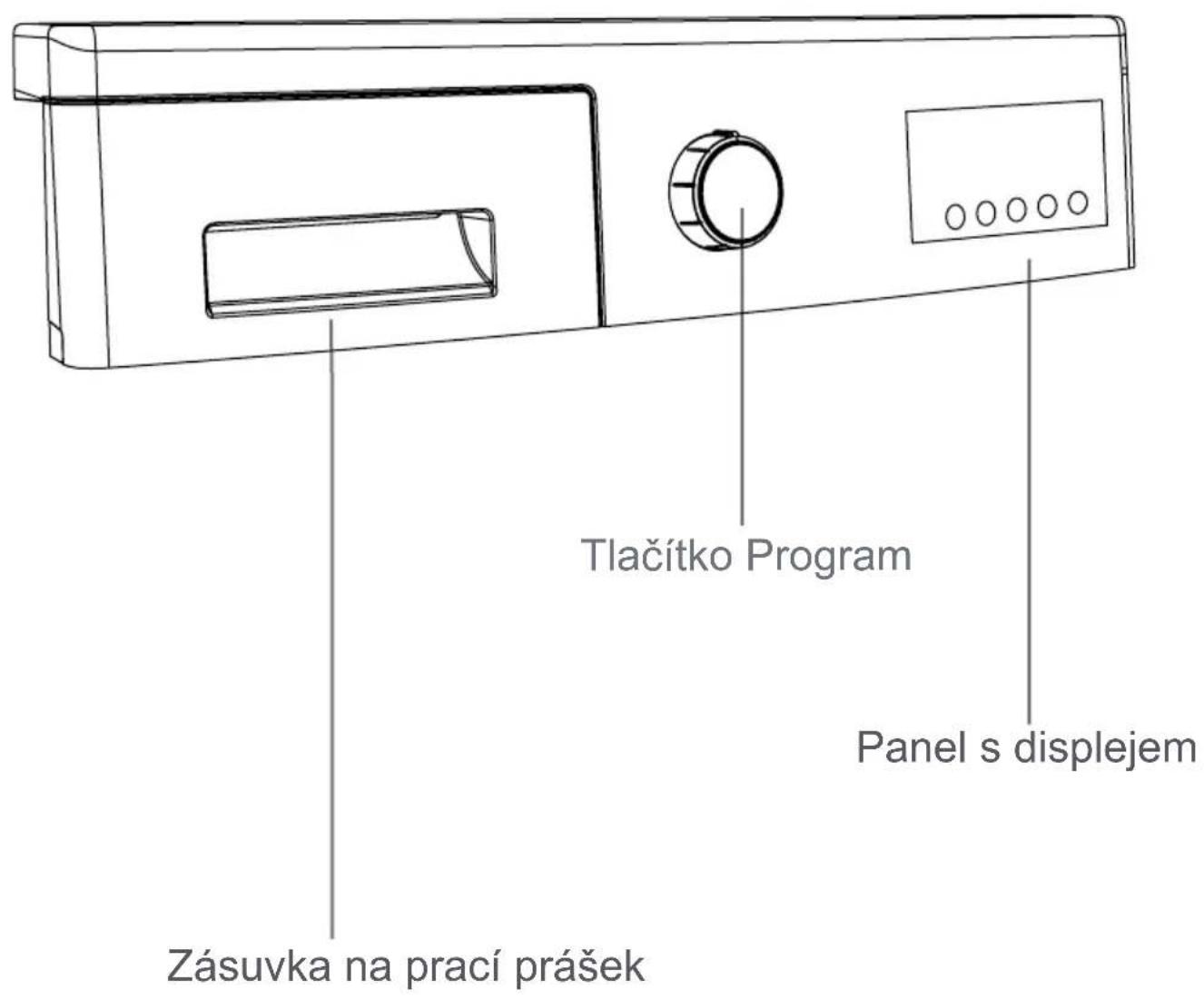

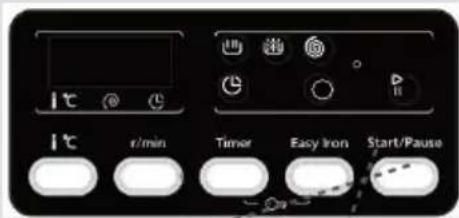

Kapitola 4: Instrukce k ovládacímu panelu 32.

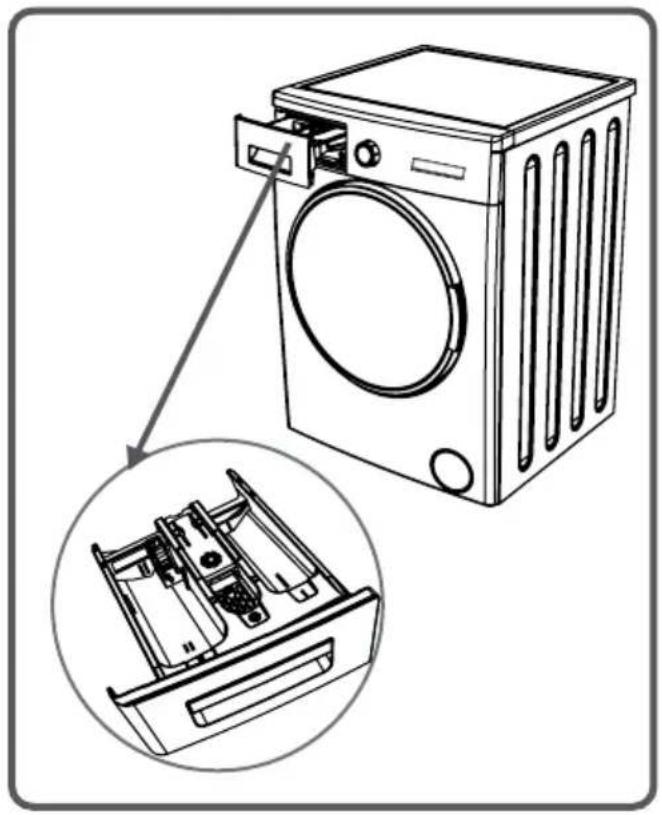

• Zásuvka na prací prostředky 33-34

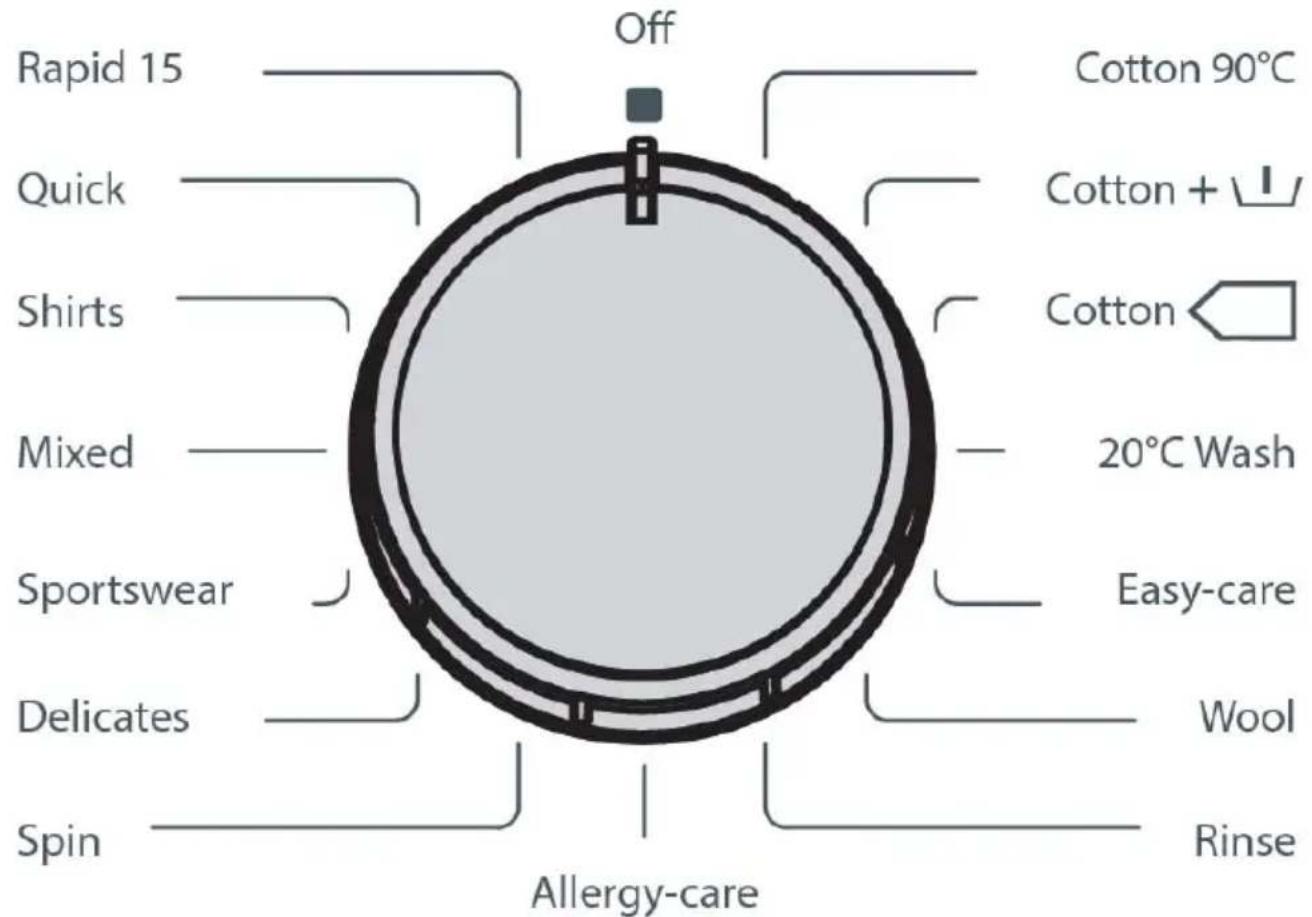

• Volič programů 35

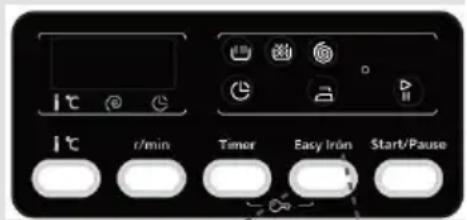

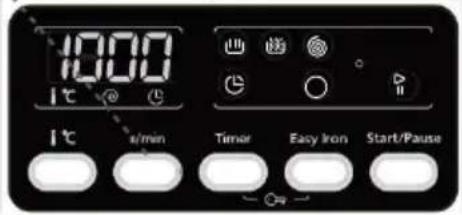

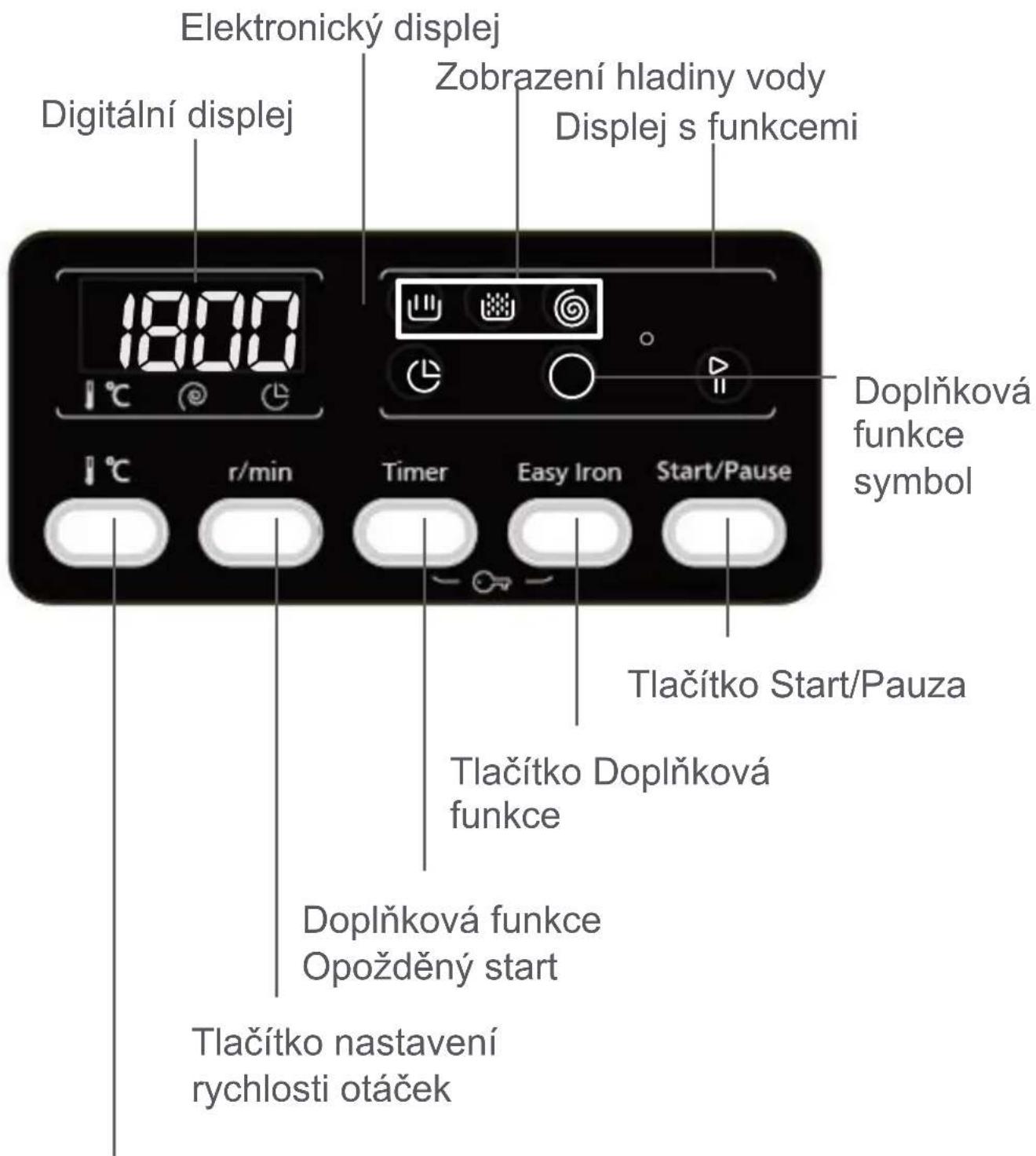

• Elektronický displej 36-37

Obsah

Kapitola 5: Příprava před praním prádla

• Třídění prádla 38-39
• Vložení prádla do pračky 40
• Dávkování pracího prostředku 41
• Ovládání pračky 42-43-44
• Doplňkové funkce 45-46-47-48
- Start/pauza 49

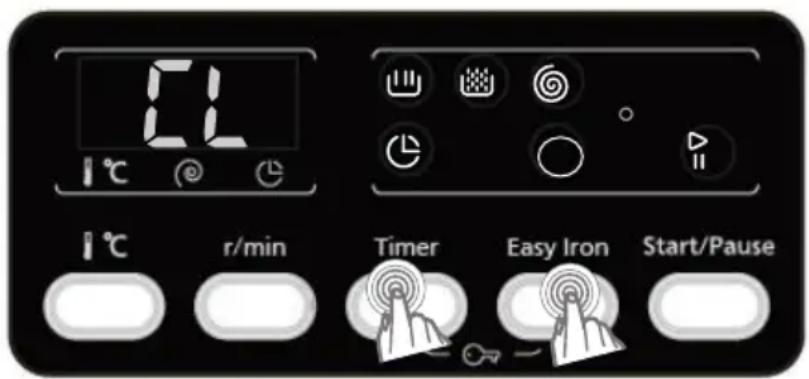

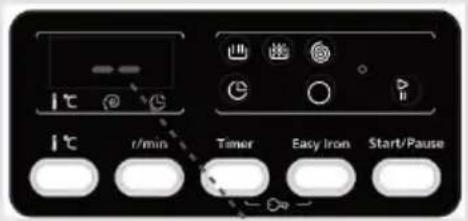

• Dětský zámek 50
• Zrušení programu 51

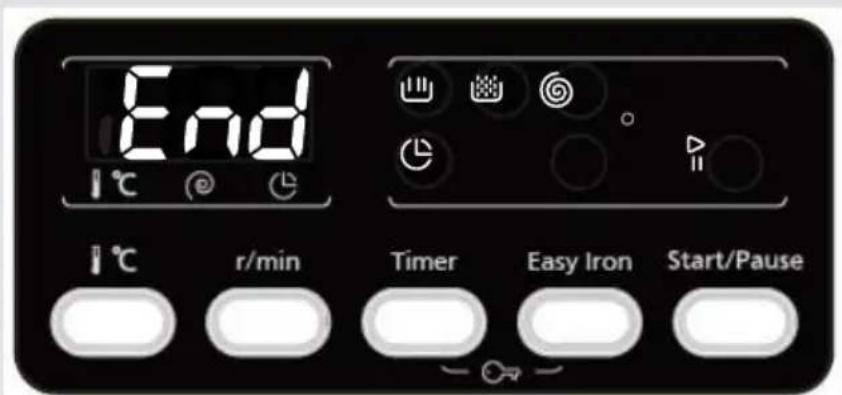

• Konec programu 52

Kapitola 6: Tabulka programů 53-54-55

Kapitola 7: Údržba a čištění pračky

• Upozornění 56
• Filtr přívodu vody 57

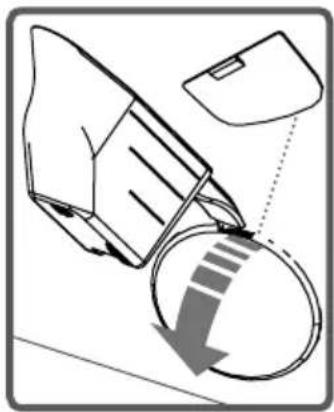

• Filtr čerpadla 58-59

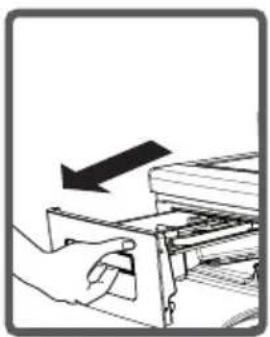

• Zásuvka na prací prostředek 60

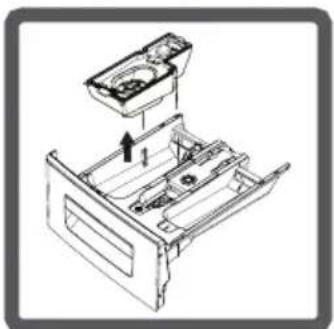

Kapitola 8: Uzávěr sifonu násypky/Plást' pračky/Buben 61

Kapitola 9: Řešení poruch 62-63-64-65-66

Kapitola 10: Automatický systém detekce poruch a co je třeba udělat 67

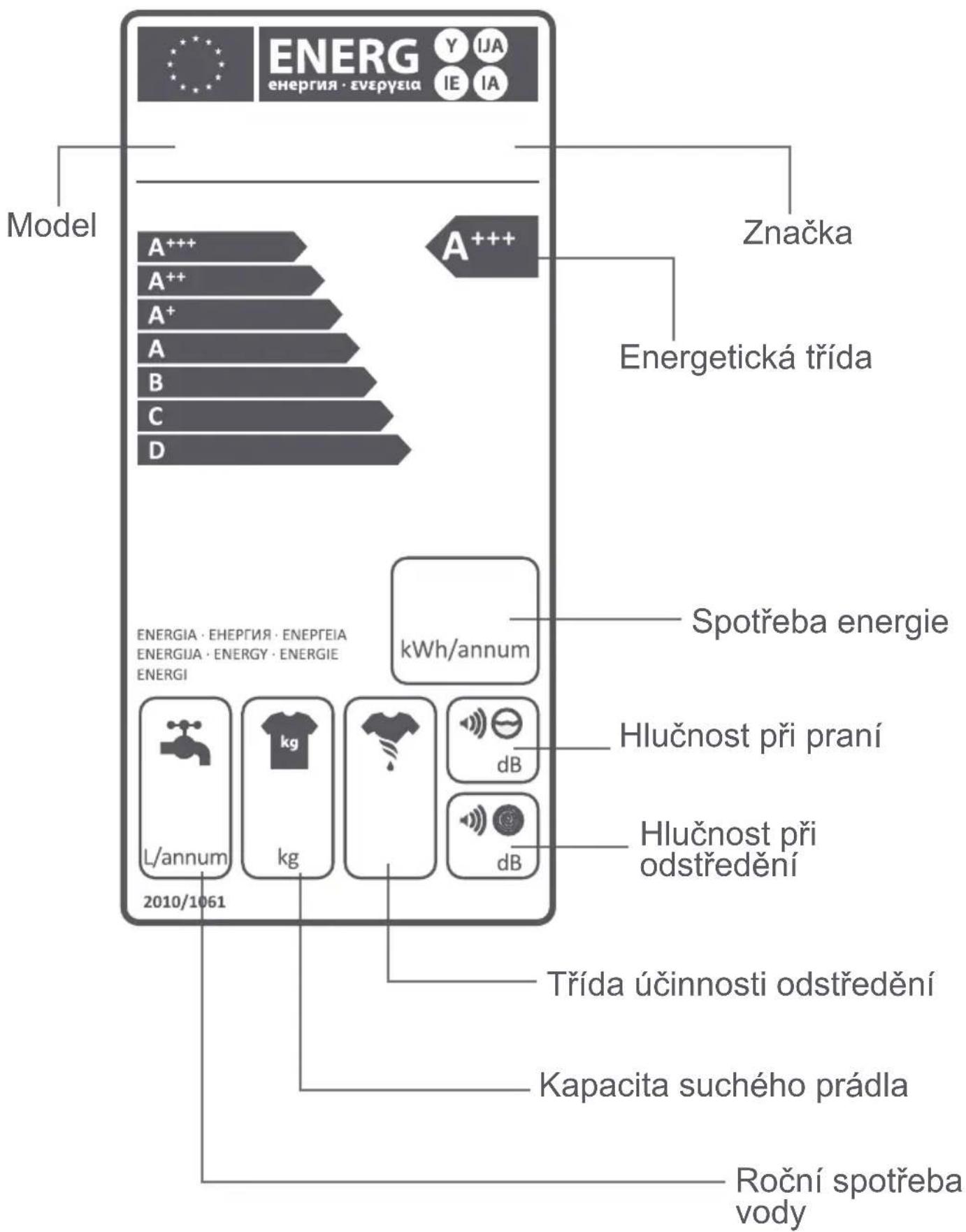

Kapitola 11: Popis energetického štítku a úspora energie 68-69-70

Likvidace starého spotřebiče 71

Kapitola 1: Před uvedením do provozu (bezpečnostní upozornění)

Provozní napětí/frekvence:

(V/Hz) (220-240) V~/50Hz;

Proud (A): 10

Tlak vody (Mpa)

Maximum: 1 Mpa / Minimum : 0,1 Mpa

Celkový výkon (W) : 2200 - 1850

Maximální kapacita (praní) (kg) : 8 - 7 - 6

Pračku neinstalujte na koberec nebo podložku, která by bránila větrání základny.

- Tento přístroj nesmí používat osoby (včetně dětí) s omezenými tělesnými, smyslovými nebo mentálními schopnostmi, anebo osoby bez příslušných znalostí a zkušeností, pokud nejsou pod dozorem, anebo nebyly poučeny o užívání tohoto přístroje osobou, která odpovídá za jejich bezpečnost. Děti musí být pod dozorem, aby se zajistilo, že si se spotřebičem nebudou hrát.

- V případě poškození napájecího kabelu kontaktujte nejbližší autorizovaný servis a požádejte o jeho výměnu.

- K zapojení pračky použijte pouze nové

Kapitola 1: Před uvedením do provozu (bezpečnostní upozornění)

hadice pro přívod vody dodávané s vaší pračkou. Nikdy nepoužívejte staré, použité nebo poškozené hadice.

- Tento spotřebič mohou používat děti starší 8 let a osoby s omezenými tělesnými, smyslovými nebo mentálními schopnostmi, anebo osoby bez příslušných znalostí a zkušeností, pokud jsou pod dozorem anebo pokud byly poučeny o bezpečném užívání tohoto přístroje a chápou související nebezpečí.

- Děti si se zařízením nesmí hrát.

- Čištění a údržba nesmí být prováděny dětmi bez dohledu dospělé osoby.

Děti si se zařízením nesmí hrát. Čištění a údržba nesmí být prováděny dětmi bez dohledu dospělé osoby.

- Před spuštěním si rozhodně přečtěte návod k obsluze

- Pračka slouží pouze pro použití v domácnosti. Používání pračky pro komerční účely povede ke ztrátě záruky.

- Domácí zvířata udržujte v bezpečné vzdále- nosti od pračky.

- Před prvním uvedením spotřebiče do provozu se ujistěte, že obal spotřebiče není otevřený nebo poškozený. Nemanipulujte s poškozeným nebo otevřeným spotřebičem.

- Veškeré nezbytné opravy pračky by měl provádět autorizovaný servis.

Jakýkoliv zásah do spotřebiče někým jiným než autorizovaným servisem může způsobit, že záruka bude neplatná.

- Popis okolností, které mohou vést ke smrti nebo vážnému zranění.

Děti od 8 let a osoby se sníženými psychickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí smí toto zařízení používat, pouze pokud jsou pod dozorem nebo pokud byly poučeny o použití zařízení bezpečným způsobem a rozumí nebezpečím, která s použitím zařízení souvisí.

Děti by měly být pod dohledem, aby bylo zajištěno, že si nebudou se zařízením hrát.

Děti bez dozoru nesmí toto zařízení čistit a provádět jeho údržbu.

- Děti do 3 let věku udržujte mimo dosah spotřebiče, pokud nejsou pod stálým dohledem.

- Používejte pračku pouze pro prádlo, které je určeno pro praní v pračce podle pokynů jejich výrobců.

- Před použitím pračky odstraňte 4 přepravní šrouby a gumové distanční vložky ze zadní části zařízení. V případě, že šrouby nejsou odstraněny, mohou způsobit silné vibrace, hluk a poruchu spotřebiče (tím dojde ke ztrátě záruky).

- Na spotřebič se nevztahuje záruka při poruše způsobené jakýmkoliv vnějším faktorem (pesticidy, požár, atd.).

- Návod k použití nevyhazujte, Návod odložte na dostupné místo, abyste jej mohli kdykoliv použít.

V případě prodeje, předání nebo ponechání pračky při stěhování na původním místě předejte novému majiteli i tento návod, aby se mohl seznámit s činností spotřebiče a opatřeními za účelem jeho bezpečnostního používání.

Poznámka: Příslušenství se může měnit v závislosti na modelu.

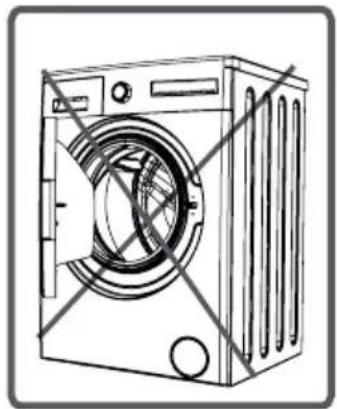

Kapitola 1: Před uvedením do provozu (všeobecná upozornění)

• Teplota prostředí pro ideální provoz spotřebiče je 15-25 °C.
• Zamrzlé hadice se mohou roztrhnout a explodovat. Prostředí, kde je okolní teplota nižší než 0 °C, by mohlo ohrozit bezpečný provoz spotřebiče.
• Před vložením prádla do pračky zkontrolujte kapsy, zda v nich nezůstaly nějaké předměty (jako např. hřebík, jehla, mince, zápalky, kameny, šrouby atd.). Tím zabráníte možnému poškození oblečení i pračky.
• Doporučujeme spustit první praní v programu bavlna 90 °C bez prádla. Do druhé přihrádky zásuvky na prací prostředek nasypte 1/2 odměrky pracího prostředku.

Kapitola 1: Před uvedením do provozu (všeobecná upozornění)

- Prací prostředky a aviváže při dlouhodobějším kontaktu se vzduchem vy-schnou a přilnou ke stěnám zásobníku. Aby k tomu nedošlo, doplňujte zásobník pracím prostředkem a aviváží bezprostředně před praním.

- Pokud nebudete pračku delší dobu používat, vytáhněte ji ze zásuvky, uzavřete přívod vody a nechte otevřená dvířka, aby mohl vnitřek pračky vyschnout a nevytvářel se tam nepříjemný pach.

- Jako důsledek procedur kontroly kvality může v pračce zůstat určité množství vody. Toto pračku nijak nepoškodí.

- Nezapomeňte, že obalový materiál vaší pračky může být pro děti nebezpečný. Udržujte obalový materiál mimo dosah dětí.

- Malé části nalezené u dokumentů udržujte mimo dosah dětí a kojenců.

- Předpírku doporučujeme používat pouze pro silně znečištěné prádlo.

Kapitola 1: Před uvedením do provozu (všeobecná upozornění)

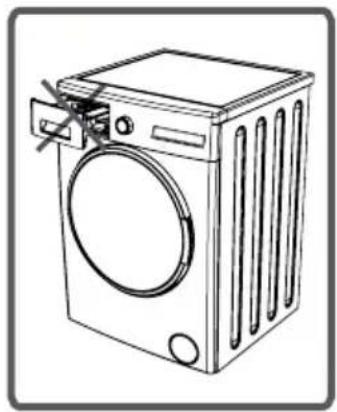

- Zásuvku na prací prostředky nikdy neotvírejte během praní.

• V případě jakékoliv poruchy nejdříve vypněte zařízení, odpojte jej od zdroje energie a uzavřete přívod vody. Nepokoušejte se přístroj opravovat sami. Obrat'te se na nejbližší autorizovaný servis.

- Množství vloženého prádla do pračky by nemělo přesahovat maximální uvedenou hmotnost.

- Nikdy se nepokoušejte otevřít dvířka pračky během praní.

- Neperte v pračce prádlo od mouky, mohlo by to poškodit pračku.

Kapitola 1: Před uvedením do provozu (všeobecná upozornění)

• Doporučujeme používat množství a typ aviváže podle instrukcí výrobce aviváže a prádla.
• Pračku instalujte v místě, kde bude možné dvířka pračky zcela otevřít (neinstalujte pračku v místě, kde nebude možné dvířka zcela otevřít).
• Zajistěte řádnou ventilaci a cirkulaci vzduchu kolem pračky.

Kapitola 1: Před uvedením do provozu (bezpečnostní upozornění)

Před instalací nebo používáním spotřebiče si MUSÍTE pozorně přečíst všechny bezpečnostní instrukce i návod. Můžete tak ochránit sebe i své blízké před smrtelným úrazem a riziky.

Nebezpečí popálení

Protože pračka může během provozu dosáhnout vysoké teploty, nedotýkejte se během vypouštění hadice ani vypouštěné vody.

Kapitola 1: Před uvedením do provozu (bezpečnostní upozornění)

Riziko úmrtí způsobené elektrickým proudem

- Nepoužívejte vícenásobné zásuvky ani prodlužovací kabel.

- Do zásuvky nezapojujte zástrčku s poškozeným kabelem.

- Zástrčku nikdy nevytahujte ze zásuvky taháním za kabel. Ka-bel odpojte uchopením přímo za zástrčku.

- Nezapojujte zástrčku, pokud máte mokré ruce.

- Nedotýkejte se nikdy zařízení, pokud máte mokré ruce či nohy.

- Pokud je napájecí kabel poškozen, je nutné jej z bezpečnostních důvodů nechat vyměnit výrobcem, servisním střediskem nebo kvalifikovaným technikem.

Kapitola 1: Před uvedením do provozu (bezpečnostní upozornění)

Riziko vytopení

• Zkontrolujte, zda odtok a přítok vody jsou plynulé.

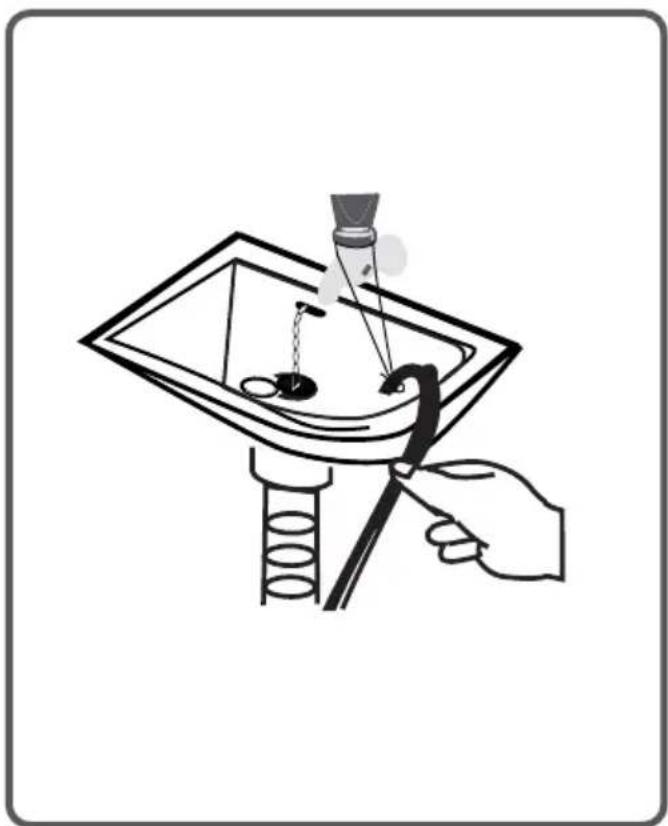

• Pokud je odtok zajištěn prostřednictvím umyvadla, ujistěte se, že hadice je správně a řádně připevněna.
• Zajistěte, aby přívodní a vypouštěcí hadice byly řádně připojeny, dotaženy a nebylo je tak možné snadno uvolnit. Zpětný tah ha-dice může zapříčinit její uvolnění, pokud není správně připojena. Obzvláště dbejte zvýšené pozornosti při zajištění u odtoku prostřednictvím umyvadla.

Kapitola 1: Před uvedením do provozu (bezpečnostní upozornění)

Nebezpečí požáru

• V blízkosti pračky neukládejte ani neskladujte hořlavé nebo vznětlivé látky.
- Nepoužívejte odbarvovače s obsahem síry. Obsah síry v odbarvovači může způsobovat korozi a tím nepříznivě ovlivnit vaši pračku.
- Nikdy nepoužívejte přípravky, které obsa- ⚠️ ⚡️ hují rozpouštědla.
- Před vložením prádla do pračky zkontrolujte kapsy prádla, zda v nich nezůstaly nějaké předměty (jako např. hřebík, jehla, mince, zápalky, atd.).

Nebezpečí požáru a výbuchu

Kapitola 1: Před uvedením do provozu (bezpečnostní upozornění)

Pád a nebezpečí zranění!

• Nelezte a nestoupejte na horní kryt spotřebiče, který by mohl prasknout a způsobit zranění.
• Během instalace dejte stranou hadice, přívodní kabely a obalový materiál.
• Neotáčejte pračku vzhůru nohama nebo na bok.
• Nemanipulujte s pračkou držením za po-hyblivé části, jako jsou zásuvka na prací prostředek, dvířka apod. Tyto části se mohou rozbít a způsobit zranění.
• Hrozí nebezpečí zakopnutí a zranění, pokud materiál jako hadice a přívodní kabely nejsou správně uloženy.

Pračku musí prénášet alespoň dva lidé.

Kapitola 1: Před uvedením do provozu (bezpečnostní upozornění)

Bezpečnost dětí!

- Nenechte děti bez dozoru u pračky, mohly by se zamknout uvnitř bubnu a udusit se.

- Vnější plášť a skleněná výplň dvířek se mohou během provozu zahřívat, je proto velmi důležité, aby se děti nepřibližovaly a nesahaly na pračku. Hrozí riziko vzniku popálenin.

- Obalové materiály udržujte mimo dosah dětí.

- Prací prášek a aviváž uschovejte mimo do-sah dětí. Hozí riziko otravy, zásahu očí nebo podráždění kůže, kdyby děti přišly s pracím prostředkem nebo aviváží do kontaktu.

Odstranění obalového materiálu

Obalový materiál chrání spotřebič před poškozením během přepravy. Obalový materiál je bezpečný pro životní prostředí, je recyklovatelný. Recyklace obalového materiálu snižuje produkci odpadu.

Likvidace starého spotřebiče

Elektrické části nebo starý spotřebič nevy-hazujte do komunálního odpadu.

Ujistěte se, že starý spotřebič byl předán na příslušné sběrné místo soustřed’ující elektrické a elektronické spotřebiče.

Ujistěte se, že nepoužívaný starý spotřebič je uložen na vhodném místě pro bezpečnost dětí.

Kapitola 1: Před uvedením do provozu Informace k úsporám

Některé důležité informace pro efektivní praní.

- Množství prádla by nemělo přesáhnout maximum povolené hmotnosti. Pračka by měla jít v úsporném režimu.

- Nepoužívejte předpírku na málo nebo běžně znečištěné prádlo. Ušetříte tím elektrickou energii i množství vody.

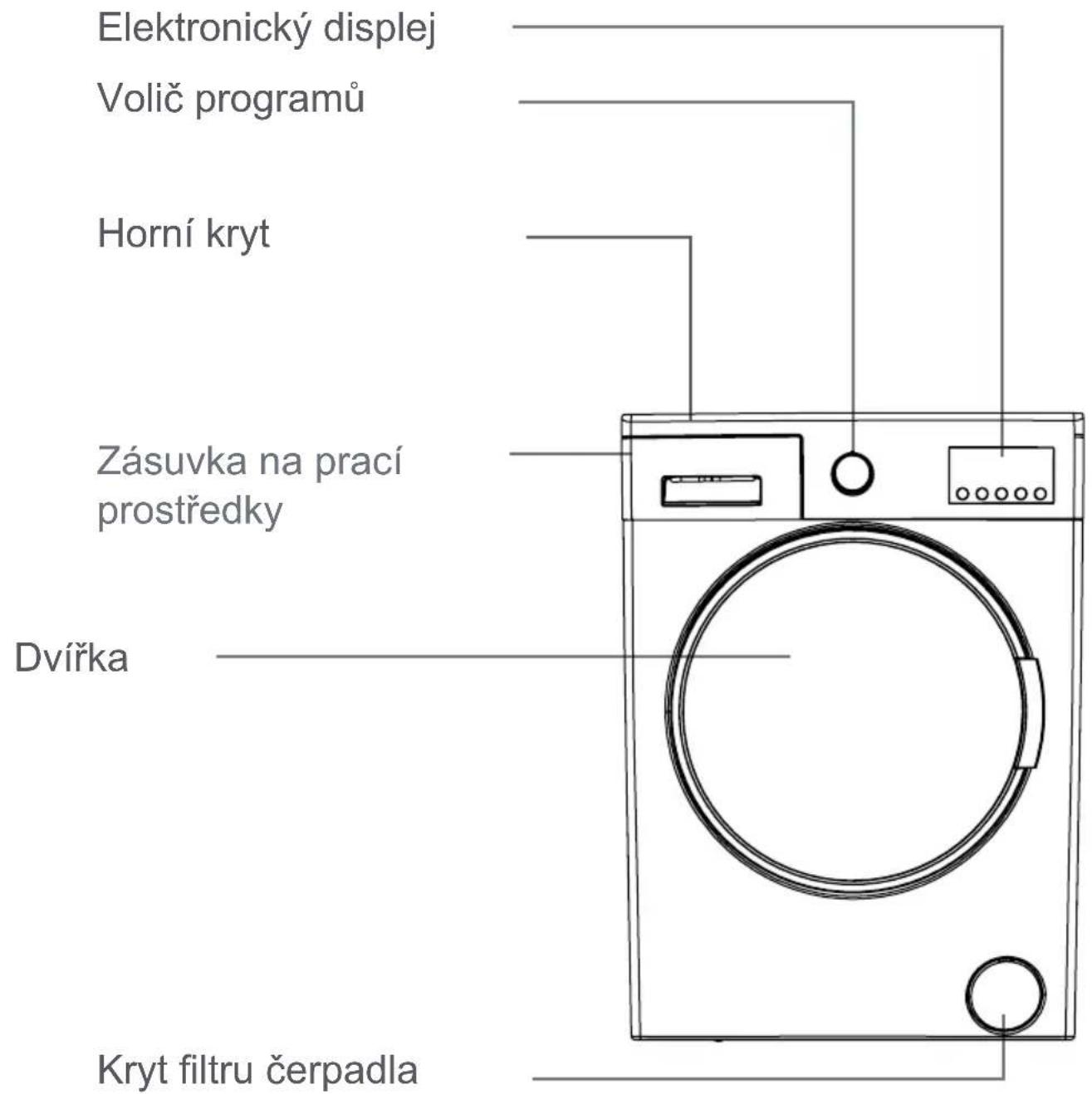

Kapitola 2: Popis přístroje Celkový vzhled

Kapitola 2: Popis přístroje Celkový vzhled

Transportní bezpečnostní šrouby Ventil vypouštění vody

Vypouštěcí hadice

Přívodní kabel

Transportní bezpečnostní šrouby

Transportní bezpečnostní šrouby

Transportní bezpečnostní šrouby

Kapitola 2: Popis přístroje
Technické specifikace

	NA-148GB1NA-127GB1NA-126GB1NA-107GC1
Provozní napětí/frekvence	(220-240) V~/50Hz
Celkový proud	10
Tlak vody	Maximum: 1 Mpa / Minimum: 0.1 Mpa
Celkový výkon	2200			1850
Maximální kapacita suchého prádla	8 7 6 7
Max. otáčky	1400 1200	1200 1000
Počet programů	15
RozměryVýška x šířka xhloubka	845 x 597 x 557	845 x 597 x 527	845 x 597 x 416	845 x 597 x 527
Příslušenství	Přívodní hadice (1 kus)Koleno (1 kus)Úrovňová destička tekutého pracího prostředku (1 kus)

Kapitola 3: Instalace zařízení

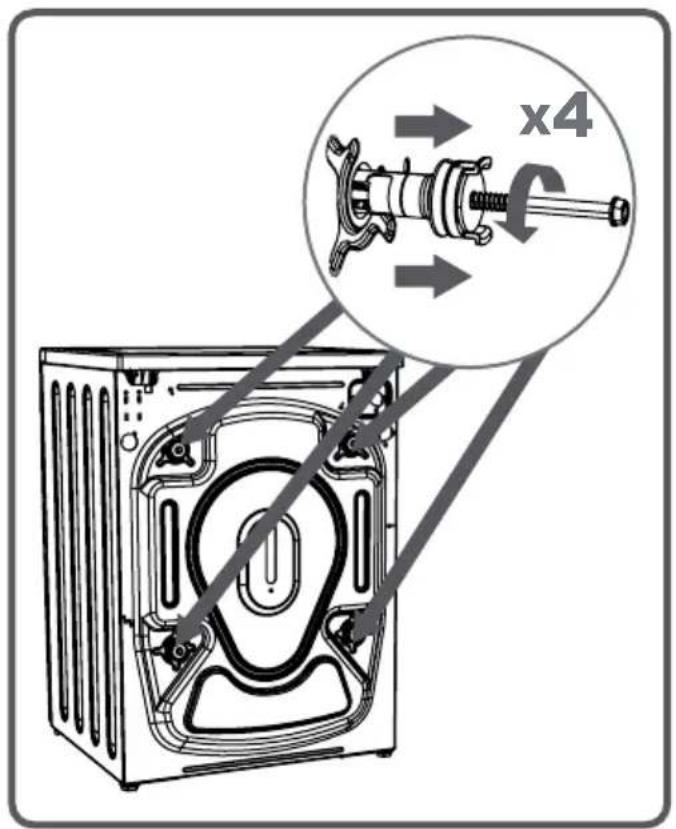

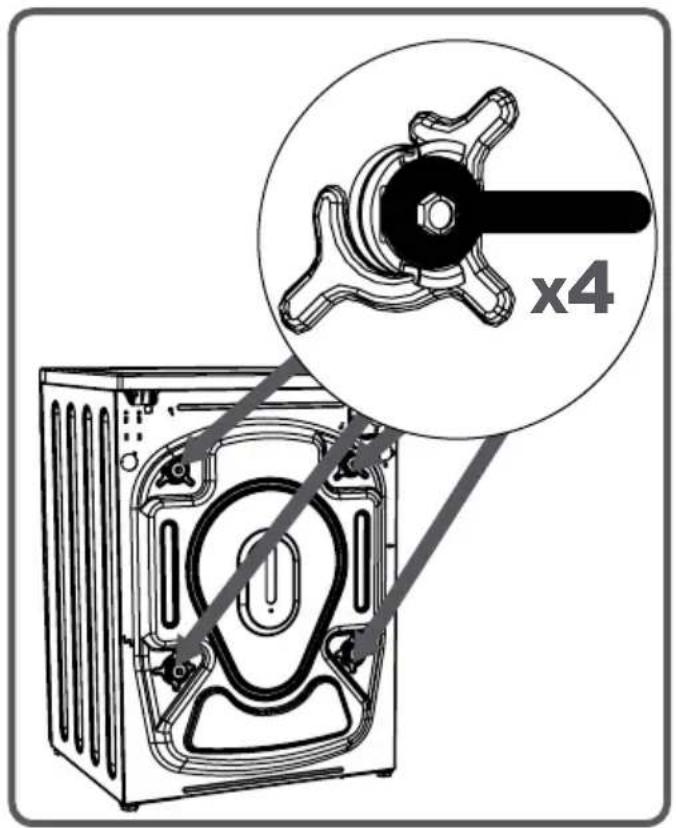

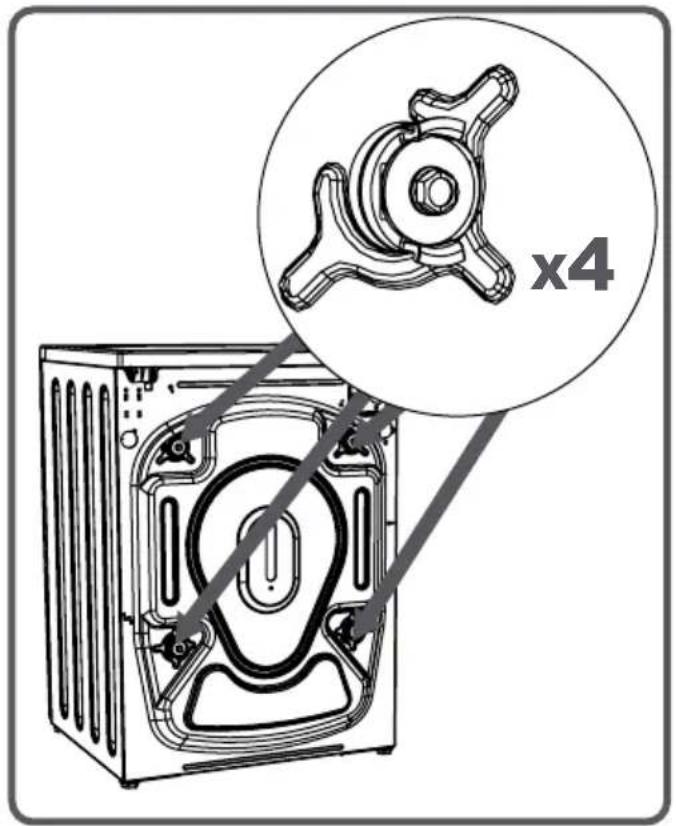

Odstranění přepravních šroubů

Před uvedením pračky do provozu musíte odstranit transportní šrouby umístěné v zadní části pračky. Pokud nebudou šrouby odstraněny, mohou způsobit silné vibrace a hluk. Poruchy způsobené spuštěním pračky s instalovanými transportními šrouby nejsou předmětem záruky.

Pomocí odpovídajícího klíče uvolněte šrouby otáčením proti směru hodinových ručiček.

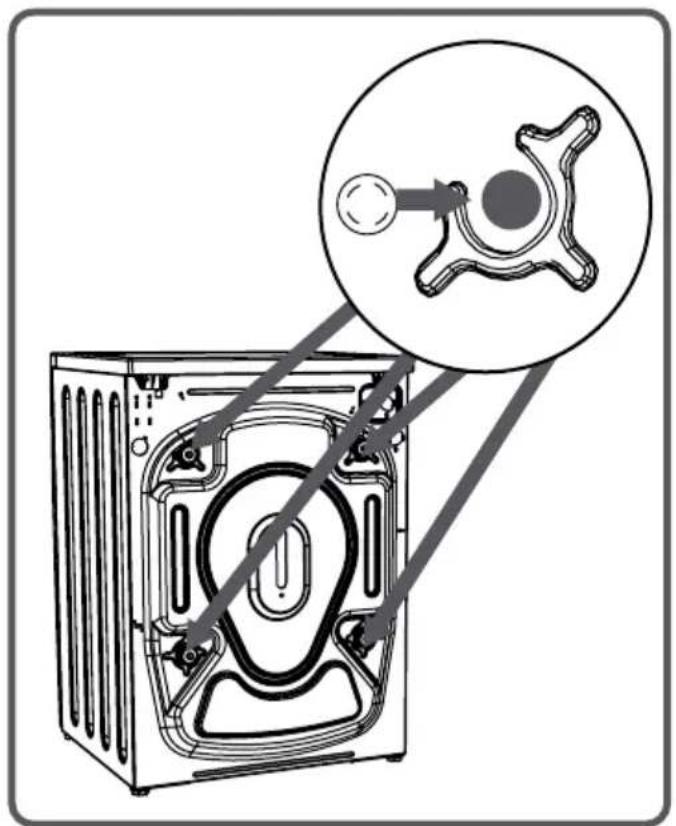

Kapitola 3: Instalace zařízení Odstranění přepravních šroubů

Šrouby odstraníte jejich vytažením.

Do otvorů po transportních šroubech vložte plastové záslepky, které najdete v sáčku s příslušenstvím.

Transportní šrouby vyjmuté z pračky uschovejte pro případné další přepravní účely.

Poznámka: Poruchy způsobené spuštěním pračky s nainstalovanými přepravními šrouby nejsou předmětem záruky.

Kapitola 3: Instalace zařízení

Vyrovnání pračky

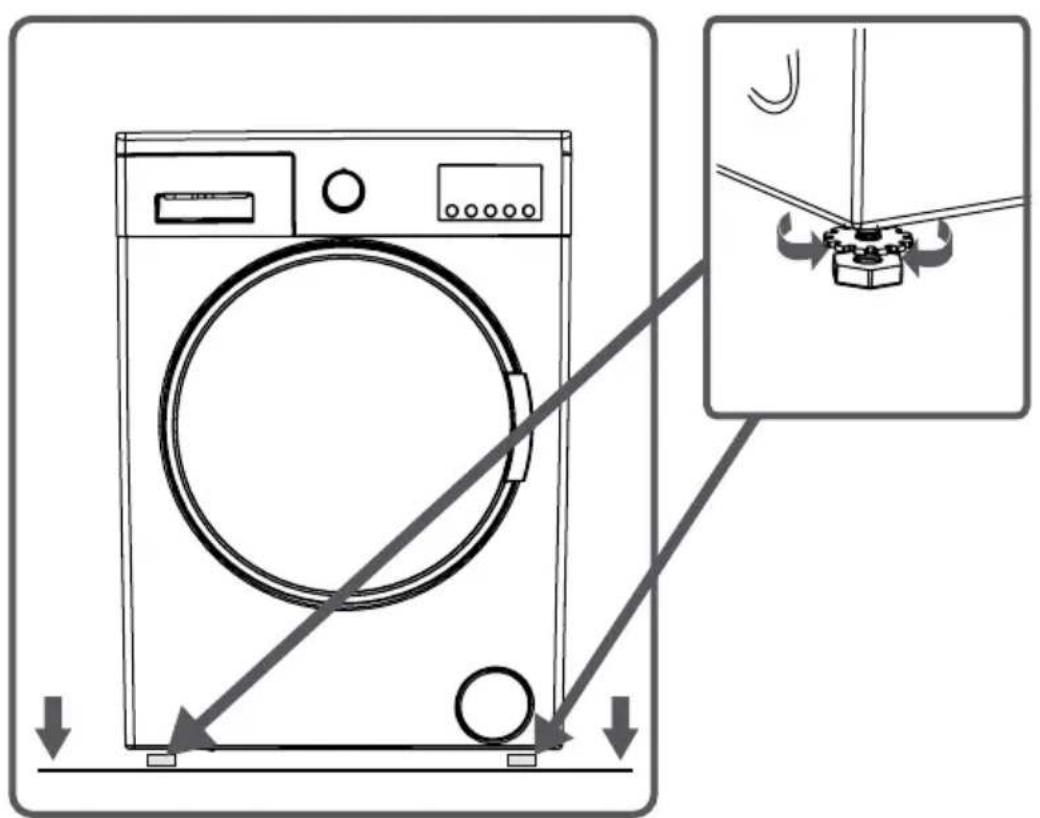

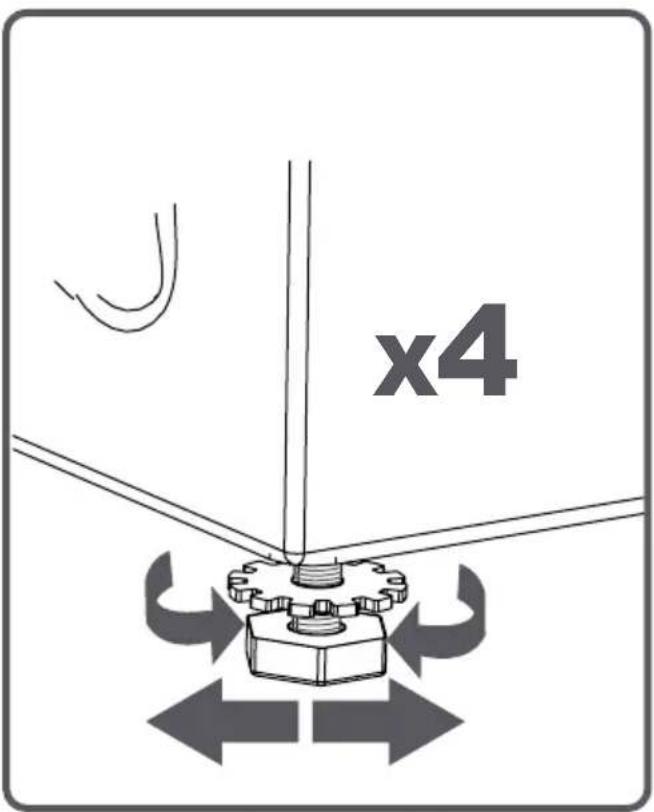

Vyrovnání pomocí nastavitelných nožiček

- Pračku NEUMISTUJTE na koberec nebo podobný typ podkladu.

- Aby vaše pračka pracovala tiše a bez vibrací, měli byste ji umístit na rovný, neklouzavý a pevný povrch.

- Vyrovnání pračky můžete upravit pomocí nastavitelných nožiček.

• Uvolněte plastovou matici.

Kapitola 3: Instalace zařízení

Vyrovnání pračky

- Upravte vyšroubováním nožek směrem nahoru nebo dolů.

- Po vyrovnání pračky plastovou matici opět dotáhněte jejím vyšroubováním nahoru.

Kapitola 3: Instalace zařízení

Vyrovnání pračky

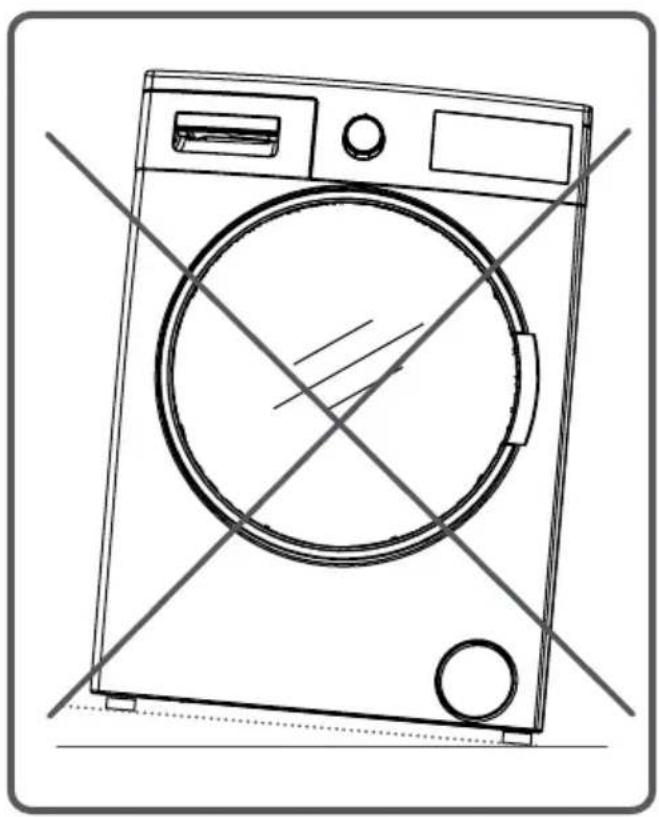

- Nikdy pračku nevyrovnávejte na nerovném povrchu pomocí kartonu, dřevěného kolíku apod., které byste vložili pod nožičky.

- Když myjete podlahu pod pračkou, dávejte pozor, aby vaše pračka zůstala stabilní.

Kapitola 3: Instalace zařízení

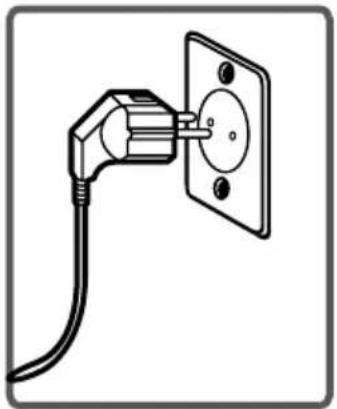

Elektrické připojení

• Technické specifikace vaší pračky:220–240V\~50Hz.
• K napájecímu kabelu vaší pračky je připojena speciální uzemňovací zástrčka.

Tuto zástrčku musíte zcela zasunout do uzemněné zásuvky (s 10 A). Pojistka elektrického vedení, ke kterému je pračka připojena, by měla být 10 A. Pokud takové zásuvky a pojistky doma nemáte, nechte si je instalovat kvalifikovaným elektrikářem.

- Naše společnost neručí za jakékoliv škody způsobené použitím pračky bez uzemnění.

Poznámka: Provoz pod nízkým napětím způsobí, že životnost a výkonnost spotřebiče bude snížena.

Kapitola 3: Instalace zařízení

Přívodní hadice

- Upozornění

• Hadici NEPŘIPOJUJTE ke kombinovanému kohoutku.
• Hadici NEOTÁČEJTE, NEMAČKEJTE, NEUPRAVUJTE ani NEŘEŽTE.
• Optimální přívod tlaku vody je 0,1 - 1,0 MPa. Pokud tlak vody převýší uvedenou hodnotu, nainstalujte redukční ventil
• Průtok vody kohoutkem by měl být vyšší než 5 l/min.

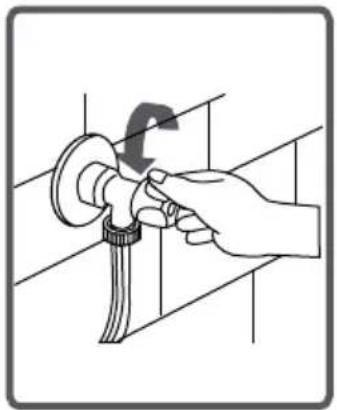

Připojení přívodní hadice

1. Jeden konec hadice nasadte na prívod vody na zadní straně pračky a rukou utáhněte spojku.
2. Druhý konec hadice nasad'te na kohoutek a utáhněte stejným způsobem.
3. Pomalu otevřete kohoutek a zkontrolujte, zda okolo spojky neuniká voda.
   Spojka je vystavena tlaku vody.

Vodotěsný systém

Pračka je nainstalována se systémem, který byl navržen s cílem zabránit úniku vody. Systém zahrnuje následující komponenty.

Pokud je detekován únik vody v přívodní hadici, systém automaticky zastaví přívod vody. Tento systém je funkční pouze u hadic s uzavíracím ventilem.

2) Detekce přetečení

Pokud voda v pračce překročí určitou úroveň, tato funkce zastaví přívo.

Poznámka: Musí být použita nová hadicová sada dodávaná k pračce, starou hadicovou sadu opětovně nepoužívejte.

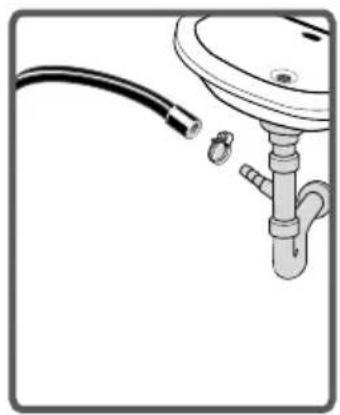

Kapitola 3: Instalace zařízení Připojení hadice pro odpadní vodu

• Konec vypouštěcí hadice můžete nasadit přímo na odpadový otvor nebo speciální koncovku připevněnou k odpadu umyvadla.
• Nikdy se nepokoušejte vypouštěcí hadici prodloužit jejím nastavováním.
  • Vypouštěcí hadici nevkládejte do nádoby, kbelíku ani umyvadla.
• Zkontrolujte, zda přívodní hadice nejsou ohnuté, zkroucené, prasklé nebo příliš natažené.
• Vypouštěcí hadice by měla být instalována ve výši min. 60 cm a max. 100 cm nad zemí.

Kapitola 4: Instrukce k ovládacímu panelu

Kapitola 4: Instrukce k ovládacímu panelu Zásuvka na prací prostředky

- Pokud budete používat te- kutý prací prostředek, je nutné použít speciální nástavec na tekutý prací prostředek (ten se nachází v příslušenství pračky). Tekuté prací prostředky můžete použít pro všechny prací prog- ramy bez předpírky. Nástavec vložte do oddělení pro hlavní praní - viz obrázek výše; a po- dle potřeby nalijte tekutý prací prostředek. Nepřekračujte rysku maxima. Vždy vyjměte nástavec, pokud budete používat sypký prací prostředek.

Kapitola 4: Instrukce k ovládacímu panelu Zásuvka na prací prostředky

Přihrádky (oddělení)

Přihrádka na hlavní praní

Do této části zásuvky vkládejte pouze prací prostředek (tekutý nebo prášek), odstraňovač vodního kamene apod. Při použití tekutého pracího prostředku použijte speciální nástavec. Ten se nachází v příslušenství pračky.

Přihrádka na aviváž

V této části používejte pouze aviváž (doporučujeme používat množství a typ aviváže podle instrukcí výrobce aviváže a prádla). Občas mohou zbytky aviváže zůstat v přihrádce. Je to tím, že je aviváž viskózní. Abyste tomu zabránili, doporučujeme používat méně viskózní (tzn. lepkavou) aviváž, nebo ji můžete zředit vodou.

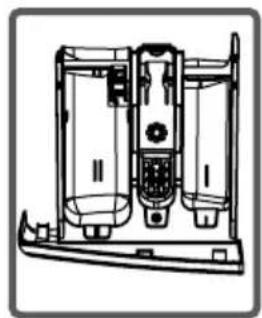

Přihrádka pro předpírku

Tuto část naplňte pouze v případě, že byla vybrána funkce předpírky. Doporučujeme tuto funkci používat pouze u silně zašpiněného prádla.

Specifikace zařízení se může lišit v závislosti na výrobku.

Kapitola 4: Instrukce k ovládacímu panelu Volič programů

• Pomocí voliče programů zvolte program, ve kterém chcete vyprat vaše prádlo.
• Výběr programu můžete provádět otáčením voliče programů oběma směry.
• Při nastavování dbejte na to, aby byl symbol na voliči programů presně na vámi vybraném programu praní.

Kapitola 4: Instrukce k ovládacímu panelu Elektronický displej

Tlačítko nastavení teploty vody

Kapitola 4: Instrukce k ovládacímu panelu Elektronický displej

Na elektronickém displeji lze zobrazit teplotu praní, rychlost otáček při ždímání, čas, kdy pračka dokončí praní, doplňkové funkce, které jste vybrali, a to, v jaké fázi se vybraný program nachází ( 📊 —předpírka/praní, 📊áchání, 🕒️ —ždímání).

Kromě toho vás elektronický displej upozorní pomocí kombinace LED na svém displeji, pokud dojde k selhání pračky, a upozorní vás na dokončení pracího cyklu. Na displeji se v takovém případě zobrazí "END" (KONEC), a to jakmile vámi zvolený program skončí.

Kapitola 5: Příprava před praním prádla

Třídění prádla

• Na vašem prádle se nachází štítek s pracími symboly. Perte a sušte prádlo podle specifických symbolů na štítku prádla.
• Prádlo rozdělte podle typu (bavlna, syntetika, jemné, vlna apod.), teploty při praní (studená, 30, 40, 60, 90) a úrovně zašpinění (mírně zašpiněné, normálně zašpiněné, velmi zašpiněné).
• Nikdy neperte bílé prádlo spolu s barevným.
• Vaše nové barevné prádlo může pustit bárvu, proto jej perte samostatně.
• Před vložením prádla do pračky zkontrolujte kapsy, zda v nich nezůstaly nějaké předměty. Tím zabraníte možnému poškození oblečení i pračky.

Jakékoliv poruchy pračky v důsledku vniknutí cizích předmětů do pračky nebudou podléhat záruce.

• Zapněte zipy a knoflíky na prádle.
• Ze záclon a závěsů odstraňte plastové nebo kovové háčky nebo je vložte do pracího sáčku a sáček zavažte.
• Oděvy, jako jsou kalhoty, pletené oblečení, trička a tílka, otočte naruby.
• Malé kousky, jako jsou ponožky a kapesníky perte v pracím sáčku.

Kapitola 5: Příprava před praním prádla Třídění prádla

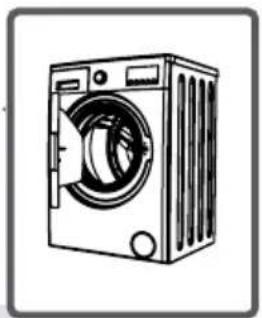

Kapitola 5: Příprava před praním prádla Vložení prádla do pračky

• Otevřete dvířka pračky.
• Prádlo rozložte rovnoměrně do pračky.

POZNÁMKA: Maximální kapacita vloženého prádla se liší v závislosti na typu prádla, míře zašpinění, vybraném programu atd. Nepřekračujte maximální kapacitu vloženého prádla uvedenou v tabulce programů.

Typ prádla Hmotnost
Ručník	200
Prostěradlo	500
Župan	1200
Povlak na peřinu	700
Povlak na polštář	200
Spodní prádlo	100
Ubrus	250

• Každý kus vložte samostatně.
• Při zavírání dvířek pračky dávejte pozor, aby se do dvířek nezachytilo žádné prádlo.

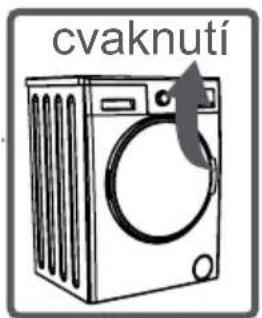

• Zatlačte dvířka pračky tak, aby bylo slyšet za-cvaknutí
• Dvířka pračky pevně zavřete, v opačném případě se pračka nespustí.

Kapitola 5: Příprava před praním prádla

Dávkování pracího prostředku

Množství pracího prostředku, které použijete do pračky, závisí na následujících kritériích:

- Spotřeba pracího prostředku se mění spolu s mírou zašpinění prádla. Na mírně špinavé prádlo nepoužívejte předpírku a do přihrádky 2. Zásuvky na prací prostředky vám postačí malé množství pracího prostředku.

- Funkci předpírky používejte pouze pro silně znečištěné prádlo. Pro nadměrně špinavé prádlo zvolte program s předpírkou, nasypte 1/4 odměrky pracího prostředku do přihrádky 1. Na prací prostředky a zbývající množství odměrky nasypte do přihrádky 2.

- V pračce používejte prací prostředky určené speciálně pro automatické pračky. Dávkování prostředku je uvedeno na jeho obalu.

- Při zvýšené tvrdosti vody se rovněž zvyšuje množství pracího prostředku nezbytné pro praní.

- Při zvýšeném množství prádla se rovněž zvyšuje množství pracího prostředku nezbytné pro praní.

- Změkčovací prostředek (aviváž) nalijte do přihrádky na aviváž v zásobníku na prací prostředky. Nepřekračujte rysku MAX. V opačném případě vyteče aviváž sifonem do vody používané pro praní.

- Velmi hustou aviváž byste před nalitím do přihrádky měli zředit vodou. Hustá aviváž by jinak mohla ucpat sifon a zabránit tak napuštění aviváže do pračky.

- Tekuté prací prostředky můžete použít pro všechny prací programy bez předpírky. Nástavec vložte do 2. oddělení určeného pro hlavní praní a podle potřeby nalijte tekutý prací prostředek.

(*)Specifikace zařízení se může lišit v závislosti na modelu.

Kapitola 5: Příprava před praním prádla Ovládání pračky

- Pračku zapojte do zásuvky.

- Otevřete přívod vody.

- Otevřete dvířka na pračce.

• Vložte prádlo do pračky.

- Zatlačte dvířka pračky tak, aby bylo slyšet zacvaknutí.

Zvolte program a přídavné funkce odpovídající vašemu prádlu pomocí voliče programů.

Kapitola 5: Příprava před praním prádla

Ovládání pračky

Doplňkové funkce

Před spuštěním programu můžete doplnit program o doplňkové funkce.

• Stiskněte příslušné tlačítko doplňkové funkce.
• Na displeji se rozbliká symbol doplňkové funkce. Doplňková funkce, kterou jste zvolili, bude aktivována.
• Pokud symbol doplňkové funkce jen krátce zabliká, není funkce dostupná.

Důvody neaktivace doplňkové funkce:

• Doplňkové funkce nejsou kompatibilní se všemi programy.
• Na výběr doplňkové funkce je pouze omezený čas.
• Vzájemná kombinace doplňkových funkcí není dostupná u všech programů.

Kapitola 5: Příprava před praním prádla

Ovládání pračky

Systém detekce poloviční náplně

Pračka je vybavena systémem detekce poloviční náplně bubnu.

Pokud vložíte do bubnu pračky poloviční náplň nebo méně prádla, než je maximální množství, pračka automaticky tuto skutečnost zjistí a zkrátí čas pracího cyklu, včetně snížení spotřeby vody i energie.

Kapitola 5: Příprava před praním prádla Dolpňkové funkce

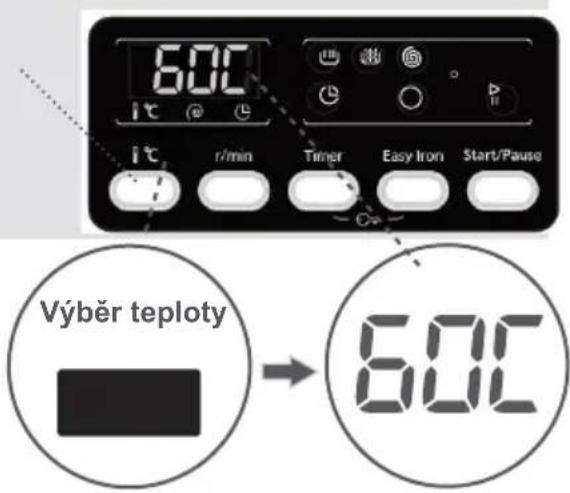

1- Výběr teploty

Pomocí tlačítka nastavení teploty lze nastavit teplotu praní.

Po zvolení programu praní se automaticky na digitálním displeji zobrazí přednastavená teplota daného programu.

Opakovaným stiskem tlačítka nastavení teploty můžete snížit teplotu až na studenou vodu.

Pokud jste omylem přešli požadovanou teplotu, opakovaným stisknutím tlačítka nastavení teploty ji můžete znovu vybrat.

Kapitola 5: Příprava před praním prádla Dolpňkové funkce

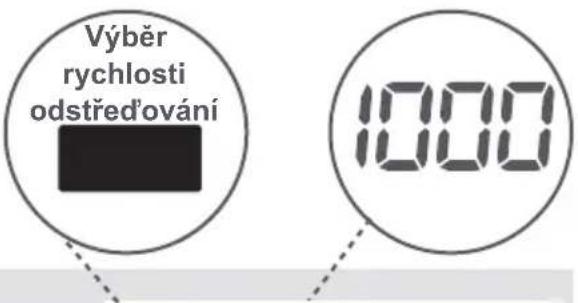

2- Výběr rychlosti odstřed'ování

Rychlost otáček při odstředování můžete upravit pomocí tohoto tlačítka.

Po výběru programu se na displeji zobrazí prednastavená rychlost otáček odstřed'ování.

Opakovaným stiskem tlačítka odstřed'ování můžete změnit nastavenou rychlost otáček.

Pokud jste omylem přešli požadovanou hodnotu otáček, opakovaným stisknutím tlačítka nastavení odstředění ji můžete znovu vybrat.

*Rychlost odstřed'ování

Nejvyšší rychlost odstřed'ování je rozdělena níže:

Třída 1400: Nejvýše 1300 - 1400 ot./min

Třída 1200: Nejvýše 1100 - 1200 ot./min

Podrobnosti naleznete v informačním listu výrobku.

Kapitola 5: Příprava před praním prádla Dolpňkové funkce

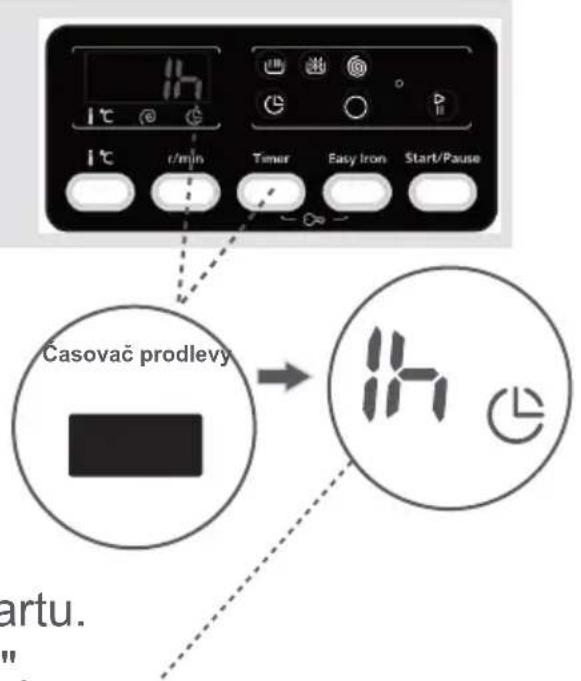

3- Časovač prodlevy

Použitím této doplňkové funkce můžete nastavit čas, kdy vaše pračka začne prát. Tento čas se může pohybovat v rozmezí hodiny až 23 hodin.

Použití doplňkové funkce opožděného startu:

• Jednou stiskněte tlačítko opožděného startu.
• Na elektronickém displeji se zobrazí "1 h".
• Na elektronickém displeji se rozbliká symbol

- Stiskněte tlačítko opožděného startu, dokud se nezobrazí čas, v který chcete opožděný start spustit.

- Abyste aktivovali funkci opožděného startu u vybraného programu, můžete stisknout tlačítko libovolné doplňkové funkce, s výjimkou tlačítka "Start/Pauza".

Kapitola 5: Příprava před praním prádla Dolpňkové funkce

Pokud jste přeskočili nastavení opožděného startu, můžete ho nastavit stisknutím tlačítka opožděného startu.

Chcete-li časovou prodlevu zrušit, stiskněte tlačítko časové prodlevy jednou. 🌐 symbol přestane na elektronickém displeji blikat.

Chcete-li spustit funkci opožděného startu, je třeba vaši pračku spustit stisknutím tlačítka Start/Pauza. 4- Snadné žehlení (*)

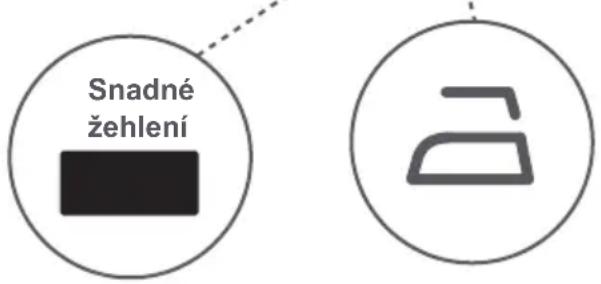

Díky této funkci můžete nastavit, že prádlo, které po ukončení pracího cyklu vyjme- te z pračky, bude méně zmačkané.

Když stisknete funkci snadného žehlení, na elektronickém displeji se zobrazí symbol 📄

Kapitola 5: Příprava před praním prádla Dolpňkové funkce

9- Tlačítko Start/pauza

Stisknutím tlačítka Start/Pauza můžete vybraný program spustit nebo pozastavit spuštěný program. Pokud pračku přepnete do pohotovostního režimu, na displeji se rozbliká kontrolka Start/Pohotovostní režim.

Kapitola 5: Příprava před praním prádla

Dětský zámek

Abyste předešli tomu, že program bude ovlivněn náhodným stisknutím tlačítek nebo že dojde ke stisknutí tlačítka během provozu pračky, máte k dispozici dětský zámek.

Dětský zámek se aktivuje v případě stisknutí obou doplňkových funkcí 3 a 4 najednou po dobu delší než 3 sekundy.


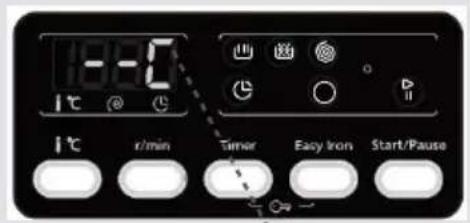

Při aktivaci se na displeji rozbliká symbol "CL".

Je-li během aktivace dětského zámku stisknuto libovolné tlačítko, na elektronickém displeji se rozblikají LED doplňkových funkcí.

Je-li dětský zámek aktivovaný a je spuštěný některý z programů, kolečko pro volbu programů se přepne do pozice "O" a vybere se jiný program, dříve vybraný program pokračuje tam, kde skončil.

Chcete-li ho deaktivovat, bude stačit, když stisknete stejná tlačítka na dobu delší než 3 sekundy. Je-li dětský zámek deaktivovaný, symbol "CL" na elektronickém displeji se vypne.

Kapitola 5: Příprava před praním prádla Zrušení programu

Chcete-li zrušit spuštěný program:

1- Kolečko pro volbu programů přepněte do pozice "O".
2- Pračka zastaví prací cyklus a program se zruší.
3- Abyste se zbavili vody nahromaděné v pračce, přepněte kolečko pro volbu programů na libovolný program.
4- Vaše pračka provede nezbytné vypouštění a zruší program.
5- Pračku můžete spustit výběrem nového programu.

Kapitola 5: Příprava před praním prádla Dokončení programu

Vaše pračka se sama zastaví, jakmile vybraný program skončí.

- Na displeji se rozbliká "END" (KONEC).

• Můžete otevřít dveře pračky a vyjmout prádlo.
• Dveře pračky nechte otevřené, aby mohla vnitřní část pračky vyschnout.
• Kolečko pro volbu programů přepněte do pozice "O".
• Pračku odpojte ze sítě.
• Vypněte přívod vody.

Kapitola 6: Tabulka programů

Programů Temp.		Maximální kapacita suchého prádla (kg)
		NA-148GB1NA-126GB1NA-127GB1NA-107GC1
BAVLNA 90°C	90° 8,0	7,0	7,0	6,0
Předpírka - Bavlna	60°	8,0	7,0	7,0	6,0
BAVLNA EKO	60°	8,0	7,0	7,0	6,0
EKO 20°	20°	4,0	3,5	3,5	3,0
SNADNÁ PÉČE	40°	3,5	3,5	3,5	3,0
VLNA	30°	2,5	2,5	2,5	2,0
MÁCHÁNÍ	-	8,0	7,0	7,0	6,0
ALLERGY-SAFE	60°	4,0	3,5	3,5	3,0
ŽDÍMÁNÍ	-	8,0	7,0	7,0	6,0
JEMNÉ/RUČNÍ PRANÍ	30°	2,5	2,5	2,5	2,0
SPORTOVNÍ OBLEČENÍ	30°	3,5	3,5	3,5	3,0
SMÍŠENÉ	30°	3,5	3,5	3,5	3,0
HALENKY / KOŠILE	60°	4,0	3,5	3,5	3,0
DENNÍ 60 min.	60°	4,0	3,0	3,0	3,0
RYCHLÝ 15 min.	30°	2,0	2,0	2,0	2,0

Kapitola 6: Tabulka programů

Programů Trvání programu (min.)					Typ prádla/Popis
	NA-148GB1	NA-126GB1NA	NA-127GB1NA	-107GC1
BAVLNA 90°C	187	180	180	169	Velmi špinavé, bavlněné a Iněné prádlo. (Spodní prádlo, povlečení, ubrusy, ručníky ( NA-148GB1 max. 4,0 Kg/ NA-127GB1 & NA-107GC1 max. 3,5 Kg/ NA-126GB1 max. 3,0 Kg ), atd.)
Předpírka - Bavlna	164	171	171	156	Špinavá bavlna a Iněný textil. (Spodní prádlo, povlečení, ubrusy, ručníky ( NA-148GB1 max. 4,0 Kg/ NA-127GB1 & NA-107GC1 max. 3,5 Kg/ NA-126GB1 max. 3,0 ), atd.)
BAVLNA EKO	200	230	205	200	Špinavá bavlna a Iněný textil. (Spodní prádlo, povlečení, ubrusy, ručníky (NA-148GB1 max. 4,0 Kg/ NA-127GB1 & NA-107GC1 max. 3,5 Kg/ NA-126GB1 max. 3,0 Kg), atd.)
EKO 20°	96	96	96	96	Méně špinavý bavlněný a Iněný textil. (Spodní prádlo, povlečení, ubrusy, ručníky ( NA-148GB1 max. 4,0 Kg/ NA-127GB1 & NA-107GC1 max. 3,5 Kg/ NA-126GB1 max. 3,0 Kg), atd.)
SNADNÁ PÉČE	89	89	89	89	Velmi špinavý nebo syntetický textil. (Nylonové punčochy, trička, halenky, syntetické směsi, atd.)
VLNA	43	43	43	39	Vlněné prádlo s produktovými štítky.
MÁCHÁNÍ	42	42	39	36	Chcete-li prádlo máchat ještě po dokončení pracího cyklu, můžete tento program použít pro kterýkoli typ prádla.
ALLERGY-SAFE	226	197	197	182	Vlněné prádlo s produktovými štítky.
ŽDÍMÁNÍ	17	17	17	15	Chcete-li prádlo vyždímat ještě po dokončení pracího cyklu, můžete tento program použít pro kterýkoli typ prádla.
JEMNÉ/RUČNÍ PRANÍ	90	90	90	90	Prádlo, u kterého je doporučeno praní v ruce, nebo jemné prádlo.
SPORTOVNÍ OBLEČENÍ	80	80	80	80	Sportovní oblečení
SMÍŠENÉ	81	80	80	79	Špinavý bavlněný, syntetický, barevný a Iněný textil, lze prát dohromady.
HALENKY / KOŠILE	112	112	112	103	Špinavá bavlna, syntetika a syntetické směsi, trika, halenky, lze prát společně.
DENNÍ 60 min.	60	60	60	60	Špinavý bavlněný, barevný a Iněný textil můžete prát při teplotě 60°C po dobu 60 min.
RYCHLÝ 15 min.	15	15	15	15	Lehce znečištěn, bavlněné, barevné nebo Iněné prádlo můžete vyprat za pouhých 15 minut.

Kapitola 6: Tabulka programů

POZNÁMKA: Vzhledem k tomu, že délka praní je v porovnání s ostatními programy kratší, je třeba snížit i množství pracího prostředku. Délka programu se zvýší, pokud pračka zjistí nestabilní náplň. Dveře pračky můžete otevřít 2 minuty po dokončení pracího cyklu. (Doba 2 minut nutných k otevření vaší pračky není součástí pracího cyklu.)

Vysvětlení k hodnotám spotřeby energie

Pro standardní programy se hodnoty spotřeby energie určují podle následujících postupů. Programy „Bavlna 60 °C” a „Bavlna 40 °C” jsou standardními programy podle směrnic EU 1061/2010 a 1015/2010.

Tyto programy jsou vhodné pro čištění běžně znečištěného bavlněného prádla a jsou to nejúčinnější programy z hlediska kombinované spotřeby energie a vody pro praní tohoto typu bavlněného prádla.

- Skutečná teplota vody se může lišit od teploty uvedené pro daný cyklus.

Kapitola 7: Údržba a čištění pračky Upozornění!

Před čištěním a údržbou pračku odpojte od zásuvky.

Uzavřete přívod vody.

Varování: Pračka a její části mohou být poškozeny, pokud používáte prostředky s rozpouštědly.

Nepoužívejte prací prostředky ani aviváže s rozpouštědly.

Kapitola 7: Údržba a čištění pračky

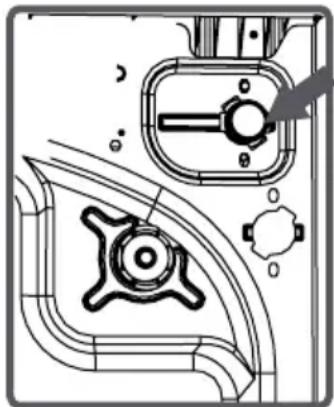

Filtr prívodu vody

Na konci přívodní hadice připojené ke kohoutku a na koncích přívodních ventilů jsou filtry zabraňující pronikání nečistot a cizího materiálu ve vodě do pračky. Pokud pračka nenapouští

dostatečné množství vody, přestože přívod vody je otevřený, vyčistěte tyto filtry. (Doporučujeme vyčistit filtr čerpadla jednou za 2 měsíce.)

• Odpojte přívodní hadici.
• Pomocí pinzety vyjměte filtry z přívodních ventilů a omyjte je kartačkem.
• Rukou vyjměte filtry přívodních hadic na konci připojování ke kohoutku i s těsněním a vyčistěte ho.
• Po vyčištění nasad'te filtry stejným způsobem zpět.

VAROVÁNÍ: K ucpání filtrů přívodu vody může dojít vlivem připojení k nekvalitní vodě nebo nedostatečné údržby apod.

Znečištěné filtry mají za následek únik vody, který může způsobit škodu na pračce i na majetku. Poškození způsobené nesprávnou údržbou filtrů nejsou hrazeny v záručních podmínkách.

Kapitola 7: Údržba a čištění pračky Filtr čerpadla

Filtrační systém čerpadla prodlužuje životnost čerpadla, které se používá pro vypouštění špinavé vody. Zajišťuje, aby se do čerpadla nedostala vlákna z prádla. Doporučujeme čistit filtr čerpadla každé 2 - 3 měsíce. Filtr čerpadla vyčistíte takto:

• Na otevření krytu čerpadla můžete použít odměrku pro prací prostředek z vaší pračky.
• Nasad'te koncový bod plastové části do mezery krytu čerpadla a potáhnutím směrem zpět otevřete kryt čerpadla.
• Před otevřením krytu filtru před něj postavte nádobu, do které vyteče případná zbylá voda z pračky.
• Kryt filtru uvolněte jeho otočením proti směru hodinových ručiček a vypust’te vodu.

Poznámka: Možná budete muset vyprázdnit nádobu s vodou několikrát podle množství vody v pračce.

(*) Příslušenství se může měnit v závislosti na modelu.

Kapitola 7: Údržba a čištění pračky Filtr čerpadla

- Z filtru odstraňte veškerý cizí materiál pomocí kartáčku.

- Po vyčištění čerpadla nasadte filtr zpět jeho otáčením ve směru pohybu hodinových ručiček.

- Když uzavíráte kryt čerpadla, ujistěte se, aby části na vnitřní straně krytu zapadly do děr na přední straně panelu.

- Můžete znovu nasadit kryt čerpadla v opačném pořadí, než jste ho odstranili.

VAROVÁNÍ: Protože voda v čerpadle může být velmi horká, vyčkejte, až vychladne.

Kapitola 7: Údržba a čištění pračky

Zásuvka na prací prostředek

Časem se mohou v zásuvce a v otvoru pračky vytvářet usa- zeniny z pracích prostředků. Zásuvku na prací prostředky proto pravidelně čistěte od nahromaděných usazenin. Zásuv- ku vyjměte takto:

• Zásuvku zcela vytáhněte.
- Stiskněte víčko sifonu uvnitř zásuvky na doraz a táhněte zásuvku, až ji vytáhnete ven.

• Zásuvku umyjte vodou a kartáčkem.

- Odstraňte usazeniny, které se nahromadily uvnitř otvoru na zásuvku, aniž by se dostaly do pračky.

- Až zásuvka uschne, zasuňte ji zpět do pračky výše uve-deným postupem, jen v opačném pořadí.

- Nemyjte zásuvku na prací prostředky v myčce.

Uzávěr sifonu násypky

Vytáhněte zásuvku na tekutý prací prostředek, tak jak je znázorněno na obrázku, a vyčistěte jej řádně od usazenin. Čistou zásuvku instalujte zpět na své místo. Zkontrolujte, zda je řádně vložena.

(*) Příslušenství se může měnit v závislosti na modelu.

Kapitola 8: Uzávěr sifonu násypky/Plášť pračky/Buben

Uzávěr sifonu násypky

Vytáhněte zásuvků na prací prostředky. Vyjměte uzávěr sifonu násypky a vyčistěte jej řádně od zbytků aviváže. Čistý uzávěr sifonu násypky instalujte zpět na své místo. Zkontrolujte, zda je řádně vložen.

Pračku čistěte zvenku vlažnou vodou a jemným čisticím prostředkem, který nepoškodí povrcho-vou úpravu pláště pračky. Po opláchnutí čistou vodou pračku otřete měkkou a suchou utěrkou.

Buben

V pračce nenechávejte žádné kovové předměty, jako jsou jehly, svorky nebo mince. Tyto předměty mohou způsobit vznik rezavých skvrn na bubnu. Pokud chcete tyto skvrny eliminovat, použijte čisticí prostředek bez chlóru a dodržte pokyny výrobce čistícího výrobku. Na odstraňování rezavých skvrn nikdy nepoužívejte drátěnky na nádobí ani jiné podobné brusné prostředky.

Veškeré nezbytné opravy pračky by měl provést autorizovaný servis. Pokud je nutné vaši pračku opravit, postupujte dle níže uvedených informací:

• Pračku odpojte od zásuvky.
• Uzavřete přívod vody.

Porucha	Možná příčina	Způsob odstranění
Vaše pračka nefunguje.	Je odpojená od zásuvky.	Zapojte zástrčku do zásuvky.
	Je spálená pojistka.	Vyměňte pojistku.
	Nestiskli jste tlačítko Start / pauza.	Zkontrolujte, zda jde elektrický proud.
	Nestiskli jste tlačítko Start/pauza.	Stiskněte tlačítko Start/pauza.
	Volič programů je v poloze STOP (vypnuto).	Volič programů přepněte do požadované polohy.
	Nejsou dovřená dvířka pračky.	Zavřete dvířka pořádně. Měli byste slyšet, jak cvaknou.
Vaše pračka nenapouští vodu.	Je uzavřen přívod vody.	Otevřete přívod vody.
	Může být ohnutá přívodní hadice.	Zkontrolujte přívodní hadici.
	Přívodní hadice je ucpaná.	Vyčistěte filtry přívodní hadice. (*)
	Filtr přívodního ventilu je ucpaný.	Vyčistěte filtry přívodního ventilu. (*)
	Nejsou dovřená dvířka pračky.	Zavřete dvířka pořádně. Měli byste slyšet, jak cvaknou.

(*) Viz také kapitola “Čištění a údržba”

Porucha	Možná příčina	Způsob odstranění
Pračka nevypouští vodu.	Vypouštěcí hadice je ucpaná nebo ohnutá.	Zkontrolujte vypouštěcí hadici.
	Filtr čerpadla je ucpaný.	Vyčistěte filtr čerpadla. (*)
	Prádlo v pračce není rovnoměrně uloženo.	Rozložte prádlo v pračce rovnoměrně.
Pračka vibruje.	Pračka není vyrovnaná.	Vyrovnejte pračku. (**)
	Neodstranili jste transportní šrouby.	Odstraňte transportní šrouby. (**)
	V bubnu je malé množství prádla.	Toto pračku nijak nepoškodí.
	Pračka je protažená nebo je prádlo nerovnoměrně rozprostřené.	Nevkládejte více prádla, než je doporučené množství, a ujistěte se, že je prádlo rovnoměrně vloženo do pračky.
	Pračka se opírá o tvrdý povrch.	Vyvarujte se instalaci pračky na tvrdém povrchu. Při instalaci pračky nechte mezi ní a stěnou nebo tvrdým povrchem 2 cm volného místa.

(*) Viz také kapitola “Čištění a údržba”

(* *) Viz také kapitola “Instalace spotřebiče”

Porucha	Možná příčina	Způsob odstranění
V zásuvce na prací prostředky je nadměrné množství pěny.	Použili jste nesprávné množství pracího prostředku.	Stiskněte tlačítko Start/Pauza. Tvorbě pěny zabráníte, když do zásuvky na prací prostředek nalijete směs lžíce aviváže a půl litru vody. Po 5 - 10 minutách stiskněte opět tlačítko Start/Pauza. Při dalším praní použijte správné množství pracího prostředku.
	Nevhodný prací prostředek.	V pračce používejte pouze prací prostředky speciálně určené pro automatické pračky.
Výsledek praní není uspokojivý.	Míra zašpinění prádla neodpovídá vámi vybraném programu.	Vyberte program vhodný pro danou míru zašpinění vašeho prádla. (Více informací v tabulce programů.)
	Nedostatečné množství pracího prostředku.	Použijte množství pracího prostředku podle míry zašpinění.
	Překročili jste maxi-mální doporučené množství vloženého prádla do bubnu.	Množství prádla vloženého do pračky by nemělo překročit maximální kapacitu pračky.
Neuspokojivé výsledky praní.	Voda je příliš tvrdá (znečištěná, vápenatá atd).	Použijte množství pracího prostředku podle instrukcí výrobce pracího prostředku.
	Prádlo je do pračky vloženo nerovnoměrně.	Vložte prádlo do pračky správně a rovnoměrně.
Voda je z pračky vypuštěna ihned po jejím napuštění.	Konec vypouštěcí hadice je podle pračky příliš nízko.	Vypouštěcí hadici umístěte do odpovídající výšky.
Během praní není v bubnu vidět vodu.	Nejde o poruchu. Voda je v části bubnu, kterou není vidět.	—
Na prádle jsou zbytky pracího prostředku.	Na prádle se mohou objevit zbytky pracího prostředku v podobě bílých skvrn.	Nastavením pračky spustte program doplňkového máchání nebo skvrny odstraňte kartáčem po usušení prádla.
Na prádle jsou šedé skvrny.	Tyto skvrny mohou být způsobeny olejem, krémem nebo mastí.	Při příštím praní použijte maximální možné množství pracího prostředku stanovené jeho výrobcem.

(**) Viz také kapitola "Instalace"

Porucha	Možná příčina	Způsob odstranění
Neproběhne odstředování nebo proběhne se zpožděním.	Nejde o poruchu. Aktivoval se systém nevyvážené náplně.	Systém kontroly nevyvážené náplně se snaží prádlo v bubnu rovnoměrně rozložit. Odstředění se spustí, jakmile bude prádlo rovnoměrně rozloženo. Při dalším praní rozprostřete prádlo v bubnu pračky rovnoměrně.

Kapitola 10: Automatický systém detekce poruch a co je třeba udělat

Vaše pračka je vybavena systémy, které během praní neu-stále kontrolují správný průběh, a v případě jakékoliv poruchy zajistí nezbytná opatření a zároveň vás na poruchu upozor-ní.

Chybový kód	Možná příčina	Co je třeba udělat
E01	Dvířka na pračce jsou otevřená.	Zkontrolujte, zda jsou dvířka řádně zavřena. Pokud problém přetrvává, vypněte pračku, odpojte přívodní kabel ze síťové zásuvky a kontaktuj-te autorizovaný servis.
E02	V bubnu je málo vody. Tlak vody je příliš nízký.	Zcela otevřete kohoutek. Mohlo dojít k přerušení dodávky vody. Pokud problém přetrvává, vypněte pračku, odpojte přívodní kabel od síťové zásuvky a kontaktujte autorizovaný servis.
E03	Čerpadlo je poškozeno, filtr čerpadla je ucpaný nebo elektronika čerpadla je nefunkční.	Vyčistěte filtr čerpadla. Pokud problém přetrvává, obraťte se na nejbližší autorizovaný servis.
E04	V pračce je nadměrné množství vody.	Pračka vodu automaticky vypustí. Po vypuštění vody pračku vypněte a odpojte od zásuvky. Zavřete přívod vody a obraťte se na nejbližší autorizovaný servis.

(*) Viz také kapitola “ÚDRŽBA A ČIŠTĚNÍ”

Kapitola 11: Popis energetického štítku a úspora energie

Kapitola 11: Popis energetického štítku a úspora energie

Spotřeba energie a vody se může lišit v závislosti na tlaku vody, tvrdosti vody, teploty vody, teploty okolí, množství prádla, výběru doplňkových funkcí, výkyvů napětí.

Pro snížení spotřeby energie a vody perte prádlo doporučenou kapacitou pro zvolený program. Málo znečištěné prádlo nebo denní prádlo perte v krátkých programech.

Čistěte pračku pravidelně v intervalech doporučených výrobcem.

Spotřeba elektrické energie a vody

NA-148GB1

Program	Teplota	Náplň	Spotřeba elektrické energie	Spotřeba vody	Doba
Bavlna 90 °C	90 °C	8 kg	2,38 kWh	87 l	187 min
Bavlna s předpírkou	60 °C	8 kg	1,8 kWh	95 l	164 min
Bavlna Eko	60 °C	8 kg	1,08 kWh	52 l	200 min
Eko 20 °C	20 °C	4 kg	0,22 kWh	48 l	96 min
Nemačkavé prádlo	40 °C	3,5 kg	0,56 kWh	50 l	89 min
Vlna	30 °C	2,5 kg	0,15 kWh	55 l	43 min
Máchání	-	8 kg	0,1 kWh	50 l	42 min
Pro alergiky	60 °C	4 kg	2,25 kWh	90 l	226 min
Ždimání	-	8 kg	0,06 kWh	-	17 min
Prádlo pro prani v ruce / Jemné prádlo	30 °C	2,5 kg	0,36 kWh	76 l	90 min
Sportovní oblečení	30 °C	3,5 kg	0,33 kWh	49 l	80 min
Směs	30 °C	3,5 kg	0,31 kWh	48 l	81 min
Blůzy/Košile	60 °C	4 kg	1 kWh	49 l	112 min
Běžné 60 min.	60 °C	4 kg	0,9 kWh	37 l	60 min
Rychlé 15 min.	30 °C	2 kg	0,13 kWh	32 l	15 min
Vypnuto

Kapitola 11: Popis energetického štítku a úspora energie

NA-127GB1 - NA-107GC1

Program	Teplota	Náplň	Spotřeba elektrické energie	Spotřeba vody	Doba
Bavlna 90 °C	90°C	7 kg	2,36 kWh	85 L	180 min
Bavlna s předpírkou	60°C	7 kg	1,70 kWh	90 L	171 min
Bavlna Eko	60°C	7 kg	1,00 kWh	53 L	230 min
Eko 20 °C	20°C	3,5 kg	0,20 kWh	46 L	96 min
Nemačkavé prádlo	40°C	3,5 kg	0,55 kWh	45 L	89 min
Vlna	30°C	2,5 kg	0,15 kWh	50 L	43 min
Máchání	-	7 kg	0,10 kWh	48 L	42 min
Pro alergiky	60°C	3,5 kg	2,13 kWh	85 L	197 min
Ždímání	-	7 kg	0,06 kWh	-	17 min
Prádlo pro praní v ruce / Jemné prádlo	30°C	2,5 kg	0,35 kWh	75 L	90 min
Sportovní oblečení	30°C	3,5 kg	0,32 kWh	47 L	80 min
Směs	30°C	3,5 kg	0,30 kWh	46 L	80 min
Blůzy/Košile	60°C	3,5 kg	0,98 kWh	47 L	112 min
Běžné 60 min.	60°C	3 kg	0,90 kWh	35 L	60 min
Rychlé 15 min.	30°C	2 kg	0,10 kWh	30 L	15 min
Vypnuto

NA-126GB1

Program	Teplota	Náplň	Spotřeba elektrické energie	Spotřeba vody	Doba
Bavlna 90 °C	90°C	6 kg	2,23 kWh	69 L	169 min
Bavlna s předpírkou	60°C	6 kg	1,64 kWh	80 L	156 min
Bavlna Eko	60°C	6 kg	1,00 kWh	47 L	200 min
Eko 20 °C	20°C	3 kg	0,19 kWh	32 L	96 min
Nemačkavě prádlo	40°C	3 kg	0,50 kWh	33 L	89 min
Vlna	30°C	2 kg	0,13 kWh	35 L	39 min
Máchání	-	6 kg	0,09 kWh	37 L	36 min
Pro alergíky	60°C	3 kg	2,00 kWh	70 L	182 min
Ždímání	-	6 kg	0,04 kWh	-	15 min
Prádlo pro praní v ruce / Jemné prádlo	30°C	2 kg	0,33 kWh	65 L	90 min
Sportovní oblečení	30°C	3 kg	0,30 kWh	35 L	80 min
Směs	30°C	3 kg	0,28 kWh	33 L	79 min
Blůzy/Košlle	60°C	3 kg	0,94 kWh	37 L	103 min
Běžné 60 min.	60°C	3 kg	0,87 kWh	31 L	60 min
Rychlé 15 min.	30°C	2 kg	0,09 kWh	28 L	15 min
Vypnuto

1) Vypočítané výsledky se týkají maximální rychlosti odstředování a vyhovují normě EN 60456.
2) Spotřeba vody a energie a doby praní uvedené v tabulce se mohou lišit v závislosti na tlaku, tvrdosti vody, teplotě, pokojové teplotě, typu a množství prádla, kolísání napětí a užití volitelných funkcí.

Likvidace použitých zařízení Jen pro státy (Evropské unie a země s fungujícím systémem recyklace a zpracování odpadu.)

Tento symbol na výrobcích, jejich obalech a v doprovodné dokumentaci upozorňuje na to, že se použitá elektrická a elektronická zařízení nesmějí likvidovat jako běžný komunální odpad.

Aby byla zajištěna správná likvidace a recyklace použitých výrobků, odevzdávejte je v souladu s národní legislativou na příslušných sběrných místech.

Správnou likvidací přispějete k úspoře cenných přírodních zdrojů a předejdete možným negativním dopadům na lidské zdraví a životní prostředí. O další podrobnosti o sběru a recyklaci odpadu požádejte místní úřady.

Při nesprávné likvidaci tohoto druhu odpadu se vystavujete postihu podle národní legislativy.

Doporučený prací prostředek podle směrnice (EU) č. 1015/2010

Pro lepší výsledky vyberte odpovídající prací prostředek.

- Standardní prací prostředek pro bílé prádlo odolné vůči teplotám (studená - 90 °C)

Program: „Bavlna 90“, „Bavlna s předpírkou“, „Bavlna Eko“ nebo Běžné

- Prací prostředek pro barvy bez bělidla nebo optických rozjasňovačů pro barevné prádlo (studená - 40 °C)

Program: „Směs“

- Prací prostředek pro prádlo typu Delicates (Jemné prádlo) bez optických zjasňovačů pro jemné prádlo a texti (studená - 40 °C)

Program: „Prádlo pro praní v ruce / Jemné prádlo“

- Prací prostředek pro vlněné textilie (studená - 40 °C)

Program: „Vlna“

- Dostupné rozsahy teplot se liší podle programu.

Panasonic

Pračky pro domácnost

Informační list výrobku EU/1061/2010

Název dodavatele			Panasonic
Identifikační značka modelu dodavatele			NA-127GB1
Jmenovitá kapacita u standardního programu pro eko-bavlnu při 60°C s celou náplní v kg 7
Třída energetické účinnosti			A+++
Roční spotřeba energie*		v kWh za rok 172
"Spotřeba energie „X" kWh za rok na základě 220 standardních pracích cyklů s programy pro eko-bavlnu pro prani při 60°C a 40°C s celou a poloviční náplní a spotřeba v režimech s nízkou spotřebou energie. Skutečná spotřeba energie bude záviset na tom, jak je spotřebič používán.
Spotřeba energie standardního programu pro eko-bavlnu	při 60°C s celou náplní kWh 1
	při 60°C s částečnou náplní kWh 0,59
	při 40°C s částečnou náplní kWh 0,56
Vážená spotřeba energie	ve vypnutém stavu W <0.5
	v režimu ponechání v zapnutém stavu W <1.0
Roční spotřeba vody*		Litrů za rok 10337
"Spotřeba vody „X" litrů za rok na základě 220 standardních pracích cyklů s programy pro eko-bavlnu pro prani při 60°C a 40°C s celou a poloviční náplní. Skutečná spotřeba vody bude záviset na tom, jak je spotřebič používán.
Třída účinnosti sušení odstředováním na stupnici od G (nejnižší účinnost) po A (nejvyšší účinnost)			B
Maximální otacky při odstředování dosažené u standardního programu pro eko-bavlnu	při 60°C s celou náplní ot/min 1200
	při 40°C s částečnou náplní	ot/min 1200
Zbytkový obsah vlhkosti u standardního programu pro eko-bavlnu	při 60°C s celou náplní	%	53
	při 40°C s částečnou náplní	%	53
Standardní program pro bavlnu s možností Eco (ekologický program) použitý při plné a částečné náplní je standardní program, ke kterému se vztahují informace na štitku a informačnímu listu. Tyto programy jsou vhodné k sušení běžně znečistěného bavlněného prádla. Tyto programy jsou zároveň nejefektivnější, co se týče spotřeby energie a vody.
Trvání standardního programu pro eko-bavlnu	při 60°C s celou náplní	min	230
	při 60°C s částečnou náplní	min	195
	při 40°C s částečnou náplní	min	190
Trvání režimu ponechání v zapnutém stavu		min	-
Hluk přenášený vzduchem	praní	dB 58
	odstředování	dB 78
Vestavěné spotřebiče (ano/ne)			ne

Panasonic

Pračky pro domácnost

Informační list výrobku EU/1061/2010

Název dodavatele			Panasonic
Identifikační značka modelu dodavatele			NA-107GC1
Jmenovitá kapacita u standardního programu pro eko-bavlnu při 60°C s celou náplní v kg 7
Třída energetické účinnosti			A++
Roční spotřeba energie*		v kWh za rok 195
"Spotřeba energie „X" kWh za rok na základě 220 standardních pracích cyklů s programy pro eko-bavlnu pro prani při 60°C a 40°C s celou a poloviční náplní a spotřeba v režimech s nízkou spotřebou energie. Skutečná spotřeba energie bude záviset na tom, jak je spotřebič používán.
Spotřeba energie standardního programu pro eko-bavlnu	při 60°C s celou náplní kWh 1,06
	při 60°C s částečnou náplní kWh 0,69
	při 40°C s částečnou náplní kWh 0,63
Vážená spotřeba energie	ve vypnutém stavu W <0.5
	v režimu ponechání v zapnutém stavu W <1.0
Roční spotřeba vody*		Litrů za rok 10337
"Spotřeba vody „X" litrů za rok na základě 220 standardních pracích cyklů s programy pro eko-bavlnu pro prani při 60°C a 40°C s celou a poloviční náplní. Skutečná spotřeba vody bude záviset na tom, jak je spotřebič používán.
Třída účinnosti sušení odstředováním na stupnici od G (nejnižší účinnost) po A (nejvyšší účinnost)			C
Maximální otacky při odstředování dosažené u standardního programu pro eko-bavlnu	při 60°C s celou náplní ot/min 1000
	při 40°C s částečnou náplní ot/min 1000
Zbytkový obsah vlhkosti u standardního programu pro eko-bavlnu	při 60°C s celou náplní	%	62
	při 40°C s částečnou náplní	%	62
Standardní program pro bavlnu s možností Eco (ekologický program) použitý při plné a částečné náplní je standardní program, ke kterému se vztahují informace na štitku a informačnímu listu. Tyto programy jsou vhodné k sušení běžně znečistěného bavlněného prádla. Tyto programy jsou zároveň nejefektivnější, co se týče spotřeby energie a vody.
Trvání standardního programu pro eko-bavlnu	při 60°C s celou náplní	min	205
	při 60°C s částečnou náplní	min	166
	při 40°C s částečnou náplní	min	161
Trvání režimu ponechání v zapnutém stavu		min	-
Hluk přenášený vzduchem	praní	dB 58
	odstředování	dB 77
Vestavěné spotřebiče (ano/ne)			ne

Panasonic

Pračky pro domácnost

Informační list výrobku EU/1061/2010

Název dodavatele			Panasonic
Identifikacní značka modelu dodavatele			NA-126GB1
Jmenovitá kapacita u standardního programu pro eko-bavlnu při 60°C s celou náplní v kg 6
Třída energetické účinnosti			A+++
Roční spotřeba energie*		v kWh za rok 151
"Spotřeba energie „X“ kWh za rok na základě 220 standardních pracích cyklů s programy pro eko-bavlnu pro prani při 60°C a 40°C s celou a poloviční náplní a spotřeba v režimech s nízkou spotřebou energie. Skutečná spotřeba energie bude záviset na tom, jak je spotřebič používán.
Spotřeba energie standardního programu pro eko-bavlnu	při 60°C s celou náplní kWh 0,86
	při 60°C s částečnou náplní kWh 0,52
	při 40°C s částečnou náplní kWh 0,48
Vážená spotřeba energie	ve vypnutém stavu W <0.5
	v režimu ponechání v zapnutém stavu W <1.0
Roční spotřeba vody*		Litrů za rok 9900
"Spotřeba vody „X“ litrů za rok na základě 220 standardních pracích cyklů s programy pro eko-bavlnu pro prani při 60°C a 40°C s celou a poloviční náplní. Skutečná spotřeba vody bude záviset na tom, jak je spotřebič používán.
Třída účinnosti sušení odstředovánim na stupnici od G (nejnižší účinnost) po A (nejvyšší účinnost)			B
Maximální otáčky při odstředování dosažené u standardního programu pro eko-bavlnu	při 60°C s celou náplní ot/min 1200
	při 40°C s částečnou náplní ot/min 1200
Zbytkový obsah vlhkosti u standardního programu pro eko-bavlnu	při 60°C s celou náplní	%	53
	při 40°C s částečnou náplní	%	54
Standardní program pro bavlnu s možností Eco (ekologický program) použitý při plné a částečné náplní je standardní program. ke kterému se vztahují informace na štitku a informačnímu listu. Tyto programy jsou vhodné k sušení běžně znečistěného bavlněného prádla. Tyto programy jsou zároveň nejefektivnější, co se týče spotřeby energie a vody.
Trvání standardního programu pro eko-bavlnu	při 60°C s celou náplní	min	200
	při 60°C s částečnou náplní	min	165
	při 40°C s částečnou náplní	min	160
Trvání režimu ponechání v zapnutém stavu		min	-
Hluk přenášený vzduchem	praní	dB 61
	odstředování	dB 79
Vestavčné spotřebiče (ano/ne)			ne

Panasonic

Pračky pro domácnost

Informační list výrobku EU/1061/2010

Název dodavatele			Panasonic
Identifikační značka modelu dodavatele			NA-148GB1
Jmenovitá kapacita u standardního programu pro eko-bavlnu při 60°C s celou náplní v kg 8
Třída energetické účinností			A+++
Roční spotřeba energie*		v kWh za rok 194
*Spotřeba energie „X“ kWh za rok na základě 220 standardních pracích cyklů s programy pro eko-bavlnu pro praní při 60°C a 40°C s celou a poloviční náplní a spotřeba v režimech s nízkou spotřebou energie. Skutečná spotřeba energie bude záviset na tom, jak je spotřebič používán.
Spotřeba energie standardního programu pro eko-bavlnu	při 60°C s celou náplní kWh 1,08
	při 60°C s částečnou náplní kWh 0,71
	při 40°C s částečnou náplní kWh 0,65
Vážená spotřeba energie	ve vypnutém stavu W <0,5
	v režimu ponechání v zapnutém stavu W <1.0
Roční spotřeba vody*		Litrů za rok 10224
*Spotřeba vody „X“ litrů za rok na základě 220 standardních pracích cyklů s programy pro eko-bavlnu pro praní při 60°C a 40°C s celou a poloviční náplní. Skutečná spotřeba vody bude záviset na tom, jak je spotřebič používán.
Třída účinnosti sušení odstředováním na stupnici od G (nejnižší účinnost) po A (nejvyšší účinnost)			B
Maximální otáčky při odstředování dosažené u standardního programu pro eko-bavlnu	při 60°C s celou náplní ot/min 1330
	při 40°C s částečnou náplní ot/min 1330
Zbytkový obsah vlhkosti u standardního programu pro eko-bavlnu	při 60°C s celou náplní	%	53
	při 40°C s částečnou náplní	%	53
Standardní program pro bavlnu s možností Eco (ekologický program) použitý při plné a částečné náplní je standardní program, ke kterému se vztahuji informace na štítku a informačnímu listu. Tyto programy jsou vhodné k sušení běžně znečistěného bavněného prácla. Tyto programy jsou zároveň nejefektivnější, co se lýče spotřeby energie a vody.
Trvání standardního programu pro eko-bavlnu	při 60°C s celou náplní	min	200
	při 60°C s částečnou náplní	min	175
	při 40°C s částečnou náplní	min	165
Trvání režimu ponechání v zapnutém stavu		min	-
Hluk přenášený vzduchern	praní	dB 58
	odstředování	dB 78
Vestavěné spotřebiče (ano/ne)			ne

Jan 2016

Panasonic Corporation

Web Site: http://panasonic.net

Printed in Turkey
