NÁVOD K OBSLUZE NA-147VR1 PANASONIC

Čtěte před použitím 02

BEZPEČNOSTNÍ UPOZORNĚNÍ 04

Pokyny k praní 18

Volitelné funkce 26

Údržba 27

Řešení problémů 31

Pokyny k instalaci 35

Děkujeme vám, že jste si zakoupili tento výrobek.

• Pro optimální výkon a bezpečnost si pečlivě přečtěte tyto pokyny.
• Před zapojením, provozem nebo nastavením tohoto spotřebiče si přečtěte celý návod. Tento návod uchovejte pro budoucí nahlédnutí.

ČE SKY

Chraňte životní prostředí

Likvidace obalu

Obalový materiál slouží k ochraně pračky před poškozením během přepravy a je zcela recyklovatelný. Bližší informace týkající se recyklace vám poskytnou orgány místní správy.

Likvidace použitých zařízení Jen pro státy Evropské unie a země s fungujícím systémem recyklace a zpracování odpadu.

Tento symbol na výrobcích, jejich obalech a v doprovodné dokumentaci upozorňuje na to, že se použitá elektrická a elektronická zařízení nesmějí likvidovat jako běžný komunální odpad.

Aby byla zajištěna správná likvidace a recyklace použitých výrobků, odevzdávejte je v souladu s národní legislativou na příslušných sběrných místech.

Správnou likvidací přispějete k úspoře cenných přirodních zdrojů a předejdete možným negativním dopadům na lidské zdraví a životní prostředí. O další podrobnosti o sběru a recyklaci odpadu požádejte místní úřady.

Při nesprávné likvidaci tohoto druhu odpadu se vystavujete postihu podle národní legislativy.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Doporučený prací prostředek podle směrnice (EU) č. 1015/2010

Pro lepší výsledky vyberte odpovídající prací prostředek.

Standardní prací prostředek - pro bílé prádlo odolné vůči teplotám (studená - 90 °C) Program „Cotton (Bavlna)”, „Cotton Eco (Eko-bavlna)”, „Quick (Krátký prog.)” nebo „Allergy-care (Pro alergiky)”

Prací prostředek pro barvy bez bělidla - nebo optických rozjasňovačů pro barevné prádlo (studená - 40 °C) Program „Mixed (Smíšené)”

Prací prostředek pro prádlo typu - Delicates (Jemné prádlo) bez optických zjasňovačů pro jemné prádlo a textil (studená - 40 °C) Program „Hand Wash (Jemné prádlo)”

Prací prostředek pro vlněné - textilie (studená - 40 °C) Program „Wool (Vlna)”

- Dostupné rozsahy teplot se liší podle programu. (S. 23)

Při použití bubnové sušičky

Úspory energie dosáhnete také volbou správné rychlosti odstředování, kterou vyberete podle pokynů uvedených pro bubnovou sušičku.

2 - Čtěte před použitím

Obsah

Čtěte před použitím

Chraňte životní prostředí ..... 2

BEZPEČNOSTNÍ UPOZORNĚNÍ .. 4

Kontrola pračky 11

Vaše pračka 11

Příslušenství .....11

Před praním....1 2

Kontrola před použitím ..... 1 2

Před prvním použitím ..... 1 2

Příprava prádla .....12

Přidání pracího prostředku a dalších

přípravků 13

Přihrádka pro prací prášek ..... 1 3

Přihrádka pro aviváž ..... 1 5

Předpírací přihrádka .....15

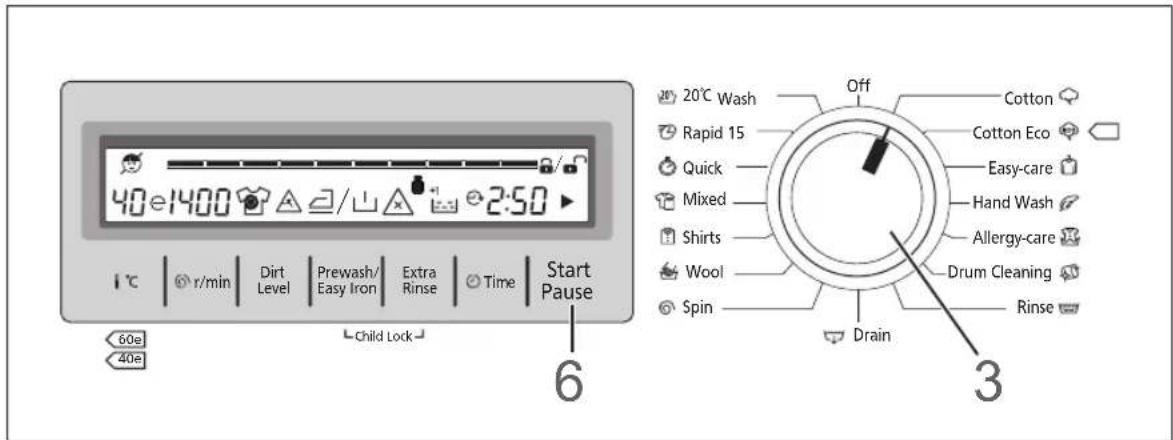

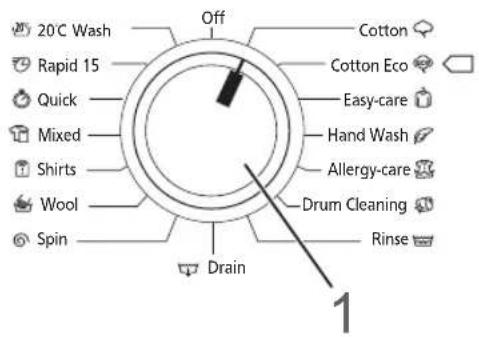

Použití tlačítek a voličů ..... 1 6

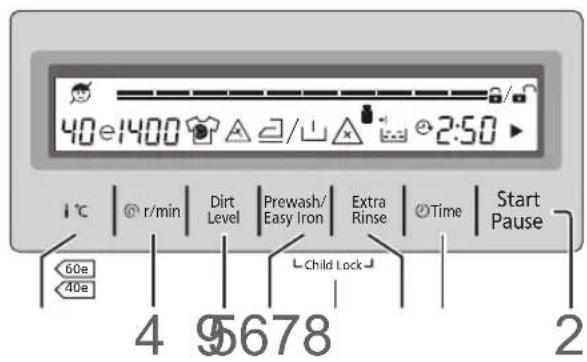

Tlačítka a volič 16

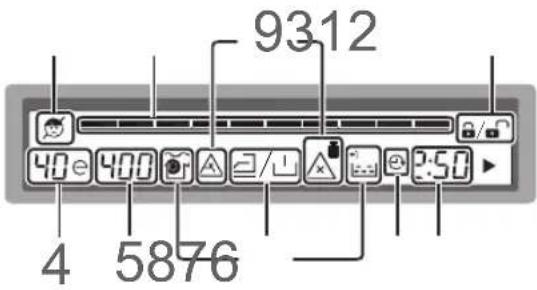

Displej 17

Odjištění dvířek ..... 17

Pokyny k praní

Praní 18

Nastavení praní.... 1 8

Požadovaná doba ..... 1 9

Nastavení akustické signalizace ..... 1 9

Změna nastavení během praní ..... 1 9

Volba programu 20

Spotřeba elektrické energie

a vody 21

Podrobný popis programů ..... 2 2

Náplně jemného prádla. 2 4

Praní přikrývek a přehozů na

postel....25

Program pro prádlo typu Ložní

prádlo 25

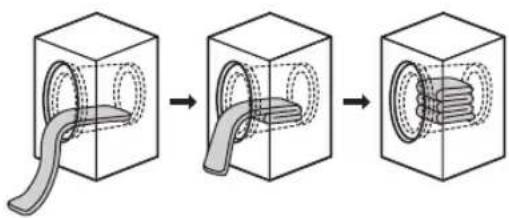

Vkládání ložního prádla do bubnu....25

Volitelné funkce ..... 26

Extra Rinse (Extra máchání)....2 6

Dirt Level (Míra zašpinění) ..... 2 6

Child Lock (Dětský zámek) ..... 2 6

Přednastavení časovače. 2 6

Easy Iron (Snadné žehlení)....2 6

Údržba

Údržba. 27

Čištění vnějšího povrchu pračky ..... 2 7

Čištění těsnění dvířek a okénka pračky .....27

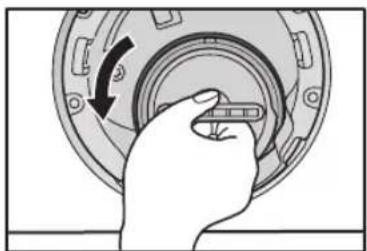

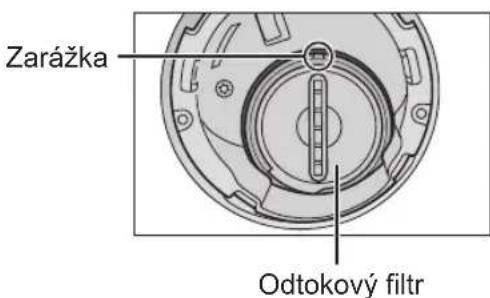

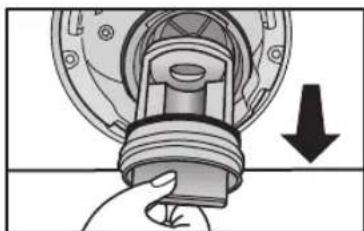

Čištění odtokového filtru .....27

Čištění bubnu 28

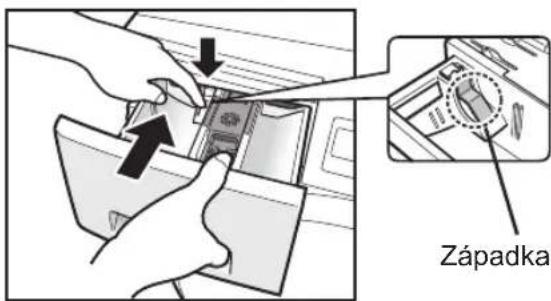

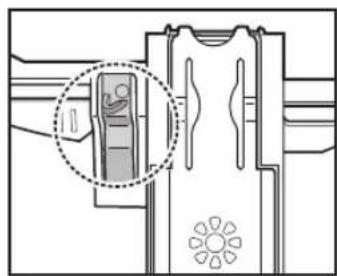

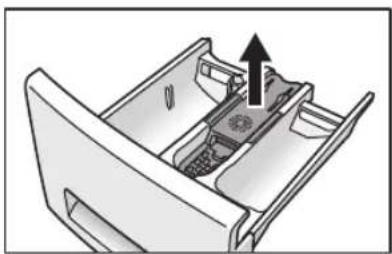

Čištění zásuvky na prací prostředky .. 2 8

Čištění filtru uzavíracího ventilu ..... 2 9

Ochrana před zamrznutím přívodní hadice ....30

Řešení problémů

Seznam poruch .... 31

Zobrazení chyby 34

Pokyny k instalaci

Přenášení pračky 3 5

Správné místo pro pračku. . . . . . . . . 3 5

Instalování vestavného spotřebiče ... 3 5

Přemístění a instalace....3 6

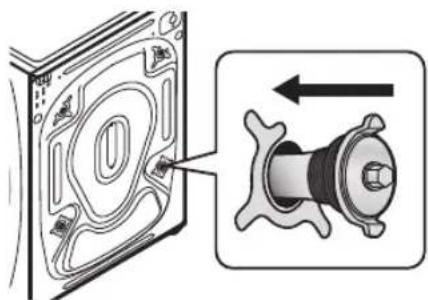

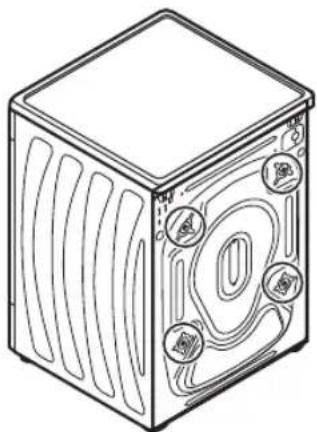

Odstranění kotevních šroubů ..... 3 6

Přemístění pračky 3 6

Vyrovnání pračky 37

Připojení hadice a elektrického

napájení. 38

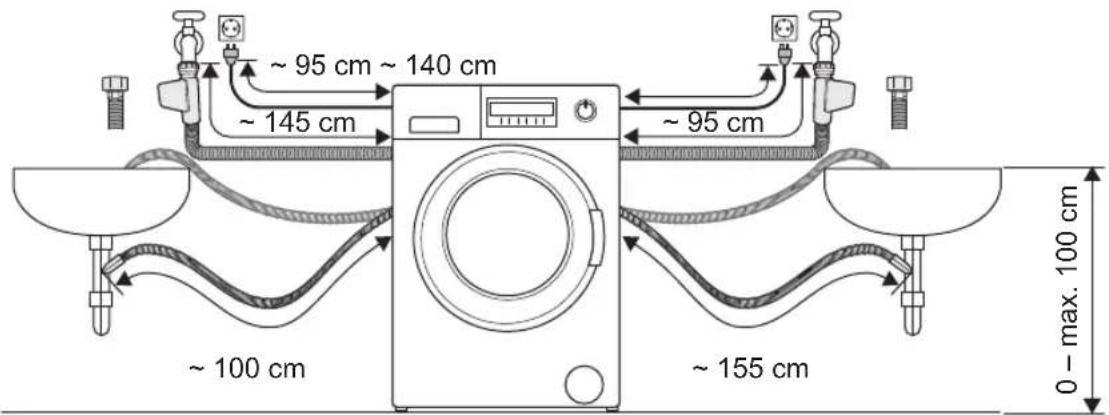

Délky hadic a kabelů. 3 8

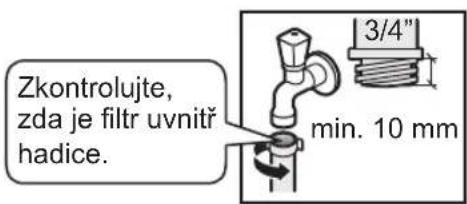

Přívodní hadice 38

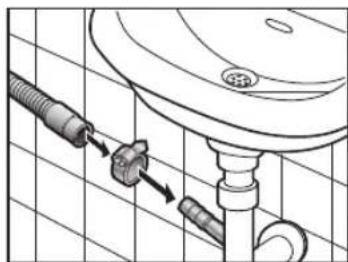

Odtoková hadice 39

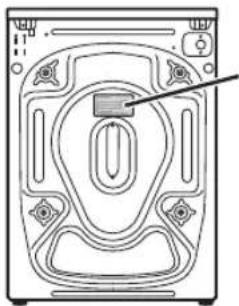

Připojení k elektrické síti ..... 4 0

Kontrola po instalaci 41

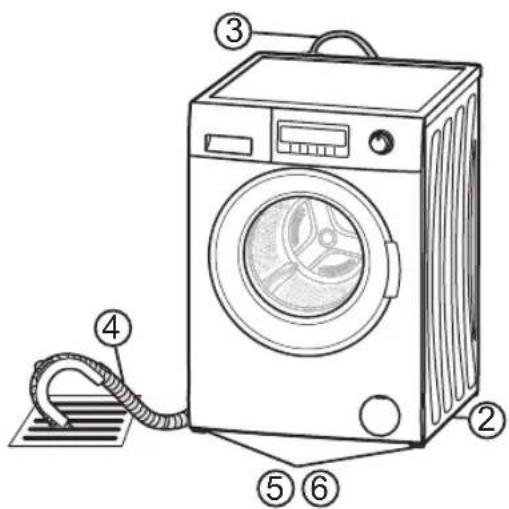

Kontrolní seznam instalace. . . . . . . . 4 1

Technické údaje. 4 2

Informační list výrobku. ..... 4 3

Čtěte před použitím - 3

BEZPEČNOSTNÍ UPOZORNĚNÍ

Přečtěte si tato bezpečnostní upozornění a jednejte podle nich.

! VAROVÁNÍ

Popis okolností, které mohou vést ke smrti nebo vážnému zranění.

Všeobecné použití

Děti od 8 let a osoby se sníženými - psychickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností a znalostí smí toto zařízení používat, pouze pokud jsou pod dozorem nebo pokud byly poučeny o použití zařízení bezpečným způsobem a rozumí nebezpečím, která s použitím zařízení souvisí.

Děti by měly být pod dohledem, aby bylo zajištěno, že si nebudou se zařízením hrát. Děti bez dozoru nesmí toto zařízení čistit a provádět jeho údržbu.

Děti do 3 let věku udržujte mimo dosah - spotřebiče, pokud nejsou pod stálým dohledem.

Do blízkosti spotřebiče NEUMISTŮUJTE - lavici nebo židli.

Děti by mohly dosáhnout na ovládací panel nebo vylézt na pračku.

4 - Čtěte před použitím

BEZPEČNOSTNÍ UPOZORNĚNÍ

Pokud nebudete pračku po delší dobu - používat, např. z důvodu dovolené, zastavte přívod vody do pračky. Je to zvláště důležité v případě, když okolo pračky není zabudován odvodní kanál.

Pokud necháte přívod vody otevřený, může dojít ke zvýšení tlaku vody a k jejímu úniku.

Pračku NEINSTALUJTE na místa, která - jsou vystavena vlhkosti nebo rozmarům počasí.

Mohlo by to způsobit závadu, chátrání, úraz elektrickým proudem nebo požár.

NESTŘÍKEJTE ani NELIJTE vodu na - kteroukoliv část pračky.

Hrozí nebezpečí poškození, úrazu elektrickým proudem či vzniku požáru.

Zdroje zapálení, např. svíčky nebo cigarety, -udržujte z dosahu pračky.

Mohou způsobit požár nebo poškození spotřebiče.

Z dosahu spotřebiče udržujte také hořlavé - látky, např. petrolej, ředidlo, alkohol nebo oděvy nasáklé těmito látkami.

Mohou vést k explozi nebo vzniku požáru.

Čtěte před použitím - 5

! VAROVÁNÍ

Zdroj napájení a kabel

Při čištění pračky odpojte hlavní přívod - energie.

Zkontrolujte, zda není poškozený napájecí - kabel a zástrčka.

Pokud je napájecí kabel poškozen, je nutné jej z bezpečnostních důvodů nechat vyměnit výrobcem, servisním střediskem nebo kvalifikovaným technikem.

Nepoužívejte žádný adaptér zásuvky ani - prodlužovací kabel. Mohou se přehřát a způsobit požár. Používejte nezávislou domovní elektrickou zásuvku pro střídavý proud 220 V až 240 V. Pokud si nejste jisti, obrat'te se na kvalifikovaného elektrikáře.

UJISTĚTE SE, že je zástrčka zcela - zastrčena do zásuvky. Pokud není zástrčka zcela zasunuta, uvolněné spojení se může přehřát a způsobit úraz elektrickým proudem nebo požár.

NEDOTÝKEJTE SE napájecího kabelu ani - zástrčky vlhkýma rukama.

Pokud byste to udělali, hrozí úraz elektrickým proudem.

BEZPEČNOSTNÍ UPOZORNĚNÍ

Při odpojování napájecí kabel uchopte za - zástrčku, NIKOLI za kabel.

Mohlo by dojít k poškození napájecího kabelu a následkem toho k úrazu elektrickým proudem nebo požáru.

Předcházení zranění

Instalaci pračky musí provést prodejce nebo - servisní technik pověřený výrobcem.

Pokud nejsou instalace, zkušební provoz a kontrola pračky provedeny postupem popsaným v těchto pokynech, výrobce neodpovídá za jakoukoliv způsobenou nehodu nebo škodu.

Pračku NEDEMONTUJTE, NEOPRAVUJTE - ani nijak NEUPRAVUJTE.

Mohlo by to způsobit nesprávnou funkci pračky s důsledkem požáru nebo úrazu. V případě nutné opravy kontaktujte své místní Středisko služeb zákazníkům.

NEDOTÝKEJTE se prádla v pračce, - dokud se její buben zcela nezastaví. Hrozí nebezpečí poranění. Nenechte děti přibližovat se k otáčejícímu se bubnu s prádlem.

Výměna hnacího řemene, pouze - autorizovaný servis. Pouze originální náhradní pás: 42006396 Optibelt 6 EPJ 1236

Čtěte před použitím - 7

⚠️ UPOZORNĚNÍ

Popis okolností, které mohou způsobit vážné zranění nebo škody na majetku.

Všeobecné použití

Dříve než budete používat pračku, otevřete - kohoutek a zkontrolujte hadici a přípojky, zda nedochází k úniku vody.

Nesprávné připojení může vést k úniku vody.

Musí být použita nová hadicová sada - dodávaná k pračce, starou hadicovou sadu opětovně nepoužívejte.

Tato pračka je vhodná pouze pro textilie - označené štítkem praní v pračce.

Nepřipojujte k přívodu horké vody. - Pračka pracuje POUZE se studenou vodou.

Do pračky NEPŘIDÁVEJTE pesticidy, laky - na vlasy nebo deodoranty.

BEZPEČNOSTNÍ UPOZORNĚNÍ

Do blízkosti pračky nebo na pračku - nepokládejte žádné elektrické spotřebiče, jako jsou televizory, rádia nebo nabíječky baterií.

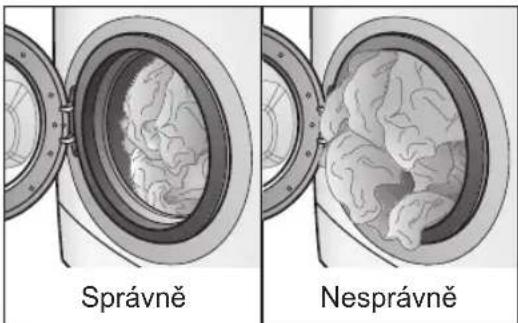

Do pračky NEVKLÁDEJTE příliš mnoho - prádla nebo pracího prostředku. Může dojít k poškození spotřebiče.

Před instalací pračky je nutné - ODŠROUBOVAT kotevní šrouby klíčem nebo podobným nástrojem. Kotevní šrouby se používají při přepravě pračky. Pokud kotevní šrouby neodstraníte, bude se pračka při praní silně třást.

Předcházení zranění

Na pračku NEŠPLHEJTE. - Můžete se zranit nebo poškodit spotřebič.

Při otevírání a zavírání dvířek udržujte prsty - z dosahu pantu dvířek.

NESTRKEJTE ruce (nebo nechráněné - nohy) pod běžící pračku.

Při praní s vysokou teplotou dbejte, abyste - se nepopálili. Vypouštěcí hadice, buben, skleněná dvířka a prádlo budou horké.

Čtěte před použitím - 9

⚠️ UPOZORNĚNÍ

Zkontrolujte všechno prádlo na praní a - odstraňte předměty, jako jsou hřebíky, špendlíky, mince, sponky, kovové dráty atd. Mohlo by dojít k poškození ostatního prádla nebo pračky.

NEPOUŽÍVEJTE pračku na čištění - vodotěsných fólií nebo oděvů. Existuje nebezpečí vysokých vibrací nebo poruchy při odstřed'ování. Může dojít k úrazu, poškození pračky nebo úniku vody.

Při vypouštění horké vody nebo pracího - prostředku z pračky BUĐTE OPATRNÍ.

DBEJTE, aby se prádlo při zavírání - nezachytilo do dvířek. V takovém případě může začít unikat voda nebo se může poškodit prádlo.

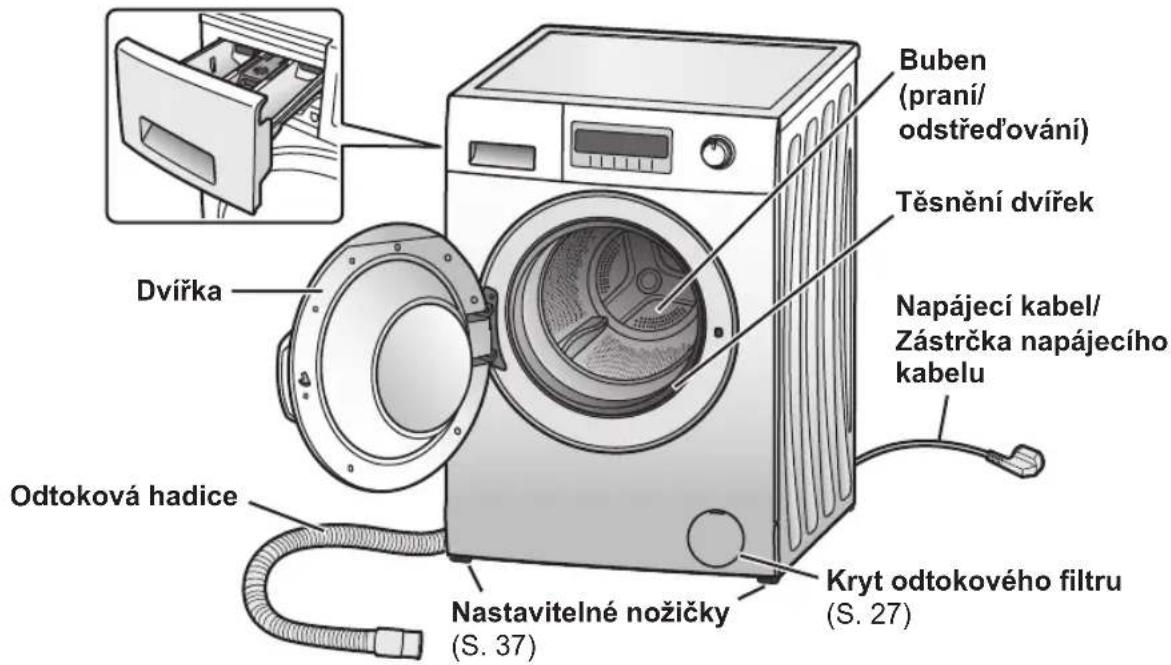

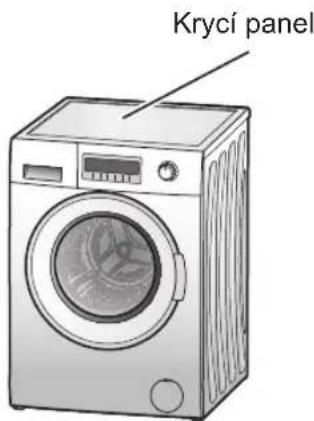

Vaše pračka

Zásuvl (S. 13)

Upozornění

Pokud pračka běží, napájecí kabel NEOHÝBEJTE.

Příslušenství

Ujistěte se, že jsou k pračce dodána všechna příslušenství.

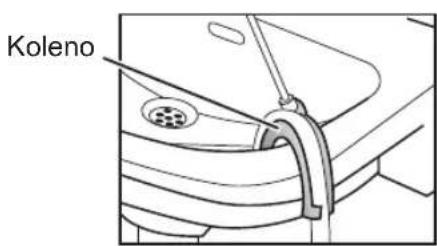

Koleno (S. 39)

K upevnění odtokové hadice

Úrovňová destička tekutého pracího prostředku (S. 14)

Krytka (x4) (S. 36-37)

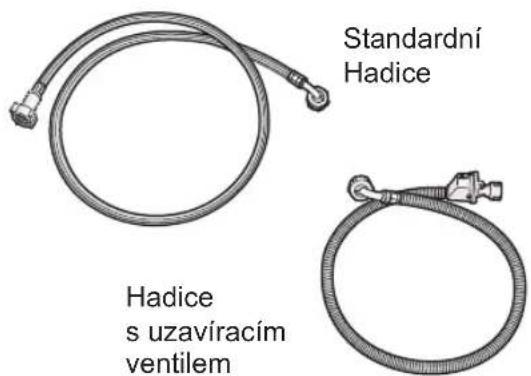

Přívodní hadice (S. 38)

Jedna z těchto hadic je dodána k pračce.

Čtěte před použitím - 11

Před praním

Kontrola před použitím

Před prvním zkušebním provozem nebo pokud pračku nepoužíváte po delší dobu, provedte následující:

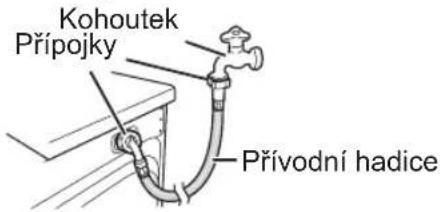

Zajistěte přívodní hadici.1.

Otevřete vodovodní kohoutek.2.

Připojte zařízení k elektrické síti.3.

Ujistěte se, že je přívodní hadice 4. připojena k výtoku.

Pro více podrobností viz strana 39.

Před prvním použitím

Pro první spuštění pračky vyberte program 40 °C Cotton (Bavlna), a to BEZ jakéhokoli pracího prostředku a prádla, aby se vypláchly veškeré zbytky nebo vlhkost.

Poznámka

Za účelem kontroly je před expedicí výrobcem do pračky načerpána voda. Z tohoto důvodu se v pračce mohou objevit kapky vody nebo sražená pára. Nejedná se o závadu.

Příprava prádla

Roztřídění prádla

Čtěte nášivky, které vám pomohou - prádlo roztřídit do různých dávek.

Prádlo roztřídte podle barvy, typu látky a - míry zašpinění. To vám pomůže vybrat správný program a teplotu pro každé praní.

Oděvy s nestálými barvami je nutné prát - odděleně. Denim perte odděleně.

Podprsenky s drátěnými výztuhami, - punčochové kalhoty, krajkové oblečení a malé součásti oblečení je nutné prát v síťce na praní, aby se tak předešlo jejich poškození nebo poškození pračky.

Upozornění

NEPERTE nepromokavé oblečení.

Může způsobit vibrace nebo se pračka během odstředování může poškodit, což může vést ke zranění, poškození pračky nebo k úniku vody.

Skvrny

Na skvrny použijte odpovídající odstraňovač skvrn. Nečistoty a pevnou špínu nejprve lehce vyperte ručně.

Kontrola oblečení

U oděvů zkontrolujte kapsy, zda - neobsahují předměty, které mohou oděv nebo pračku poškodit.

Svažte volné šňůrky na oblečení a - zapněte zipy. Kusy oděvu s nopkami a zipy obrat'te naruby. Pokud tak neučiníte, oděvy se mohou poškodit.

Před praním okartáčujte z oděvů vlasy, - zvířecí chlupy, písek a další podobné zachycené materiály.

Poznámka

Neperte prádlo, které je velmi znečištěné velkým množstvím rostlinného oleje nebo kosmetického oleje (aromatické oleje apod.). V opačném případě může dojít k nabobtnání těsnění dvířek a následnému přetečení vody a poruše.

12 - Čtěte před použitím

Přidání pracího prostředku a dalších přípravků

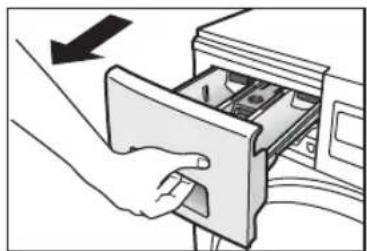

Vytáhněte zásuvku na prací prostředek a do správných přihrádek přidejte prací prostředek a aviváz. Zkontrolujte, zda je prostředek určen pro automatickou pračku.

Upozornění

Pračku NEPOUŽÍVEJTE, je-li zásuvka na prací prostředek vyjmuta.

Voda může začít vytékat.

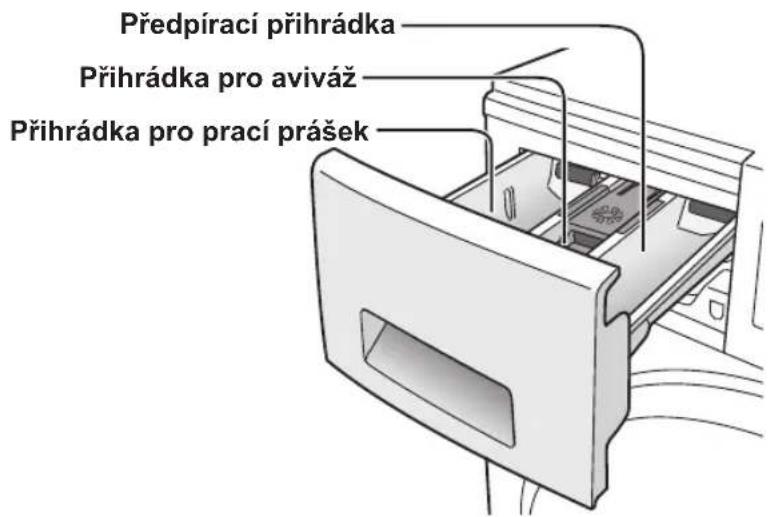

Přihrádka pro prací prášek

Do této přihrádky lze přidat následující prostředky a přísady:

Prací prostředek -

Prostředek na změkčení vody -

Odstraňovač skvrn -

Prostředek na čištění bubnu nebo bělidlo -

Pokud při praní u této zásuvky používáte více prostředků, přidávejte je v následujícím pořadí:

1. Prací prostředek
2. Prostředek na změkčení vody
3. Odstraňovač skvrn

Prací prostředek

Používejte pouze prací prostředky určené pro plně automatické pračky. Používejte málo pěnivé prací prostředky.

Při použití mycího prostředku, určeného pro mírně nižší teplotu, než je 20 °C (například 15 °C), doporučujeme použití pracího programu 20 °C.

Upozornění

Jestliže pokyny na obalu uvádí, že prostředek je nutné vložit do bubnu, nevkládejte jej do zásuvky na prací prostředek.

Tyto prací prostředky nemusí dobře téci a mohou zůstat v zásuvce na prací prostředek.

Nepřeplňujte přihrádky pracím prostředkem. V opačném případě může dojít k zablokování přívodu vody pracím prostředkem a přetečení vody přední částí šuplíku na prací prostředek a následné poruše.

Čtěte před použitím - 13

Přidání pracího prostředku a dalších přípravků

Tekutý prací prostředek1.

Poznámka

NEPOUŽÍVEJTE tekutý prací - prostředek pro programy Předpírka. Během předpírky může vytéci.

Tekutý prací prostředek přidávejte - před začátkem praní.

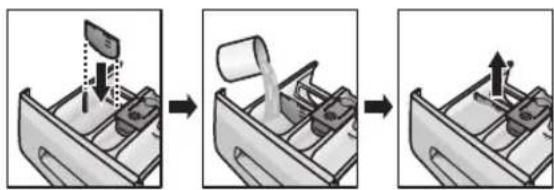

Vložte úrovňovou destičku tekutého pracího prostředku (součástí příslušenství) do přihrádky pro prací prostředek a použijte ji jako označení k určení množství tekutého pracího prostředku. Před spuštěním programu nezapomeňte destičku vyjmout.

Poznámka

Ponechání úrovňové destičky v přihrádce při spuštěném programu může zapříčinit únik vody nebo sníženou funkci praní a omezený výkon odstředování.

Pro prací program Wool (Vlna) použijte jemný tekutý prostředek.

Prací prášek2.

Prací prostředek se dostane do bubnu, jakmile jej voda spláchne ze zásuvky. Jestliže zapomenete přidat prací prostředek, spust'te program Drain (Vypouštění).

Poté pridejte prací prostředek a spust'te program znovu.

Usazení pracího prášku v zásuvce zamezíte následovně:

Vnitřní část zásuvky vysušte utěrkou. - Při sypání prášku se ujistěte, že není - hrudkovitý, v opačném případě může časem dojít k ucpání.

Množství pracího prostředku

Množství pracího prostředku, které budete potřebovat, závisí na následujících okolnostech:

Na míře znečištění prádla -

Na množství prádla -

Na tvrdosti vody -

Tvorba pěny se liší v závislosti na množství používaného pracího prostředku, na míře ušpinění prádla a také na teplotě a tvrdosti vody.

Prostředek na změkčení vody

Jestliže žijete v oblasti s tvrdou vodou, doporučujeme ke změkčení vody používat přípravek na změkčení. Informace o tvrdosti vody vám poskytne místní dodavatel pitné vody.

Používání přípravku na změkčení vody pomůže snížit množství pracího prostředku potřebného pro každé praní a zabránit usazování vodního kamene, který může spotřebič poškodit.

14 - Čtěte před použitím

Přidání pracího prostředku a dalších přípravků

Přihrádka pro aviváž

Do této zásuvky lze přidat následující přípravky:

Aviváž -

Škrob -

Aviváž

Před zahájením praní použijte aviváz, která zabraňuje vzniku statické elektriny. Pračka ji automaticky přidá do posledního máchání.

Koncentrované aviváže před přidáním rozředte. Do přihrádky přidejte max. 125 ml, aby nedošlo k přetečení.

Neředěná aviváž

Nepoužitou aviváž po dokončení praní spláchněte vodou nebo vytřete navlhčenou utěrkou. Jestliže se nalepí na stěny přihrádky, zásuvku vytáhněte a očistěte. (S. 28-29)

Poznámka

Informace o vhodném množství aviváže naleznete na obalu k výrobku. Pokud jste přidali příliš velké množství aviváže, může zůstat v zásuvce na prací prostředek.

Škrob

Chcete-li škrob použít, jednoduše jej přidejte do přihrádky vyhrazené pro aviváž. Škrob bude automaticky přidán do posledního máchacího cyklu. Dbejte na to, aby jeho množství nepřekročilo označení MAX.

Jestliže se škrob obtížně nalévá, nepatrně jej před přidáním do přihrádky aviváže rozřed'te vodou.

Poznámka

Po používání škrobu vyčistěte přihrádku, zvláště pak víčko přihrádky pro aviváž (S. 28-29).

Po ukončení škrobení můžete buben očistit od zbytků škrobu spuštěním programu Rapid 15 (Extra krátký 15) BEZ pracího prostředku.

Předpírací přihrádka

Prací prostředek pro předpírku

Kdykoli použijete program s funkcí Prewash (Předpírka), tuto přihrádku vždy naplňte pracím prostředkem pro předpírku.

Použití tlačítek a voličů

Model NA-147VR1

Použijte jej k volbě nejvhodnějšího programu pro vložené prádlo. (S. 20)

Tlačitko Start/Pause (Start/Pauza)2.

Stisknutím tohoto tlačítka lze spustit nebo pozastavit program praní.

Tlačitko teplota β.

Stiskněte toto tlačítko pro volbu teploty vody v rozsahu od studené až do 90 °C. (90 °C je možné zvolit pouze u programu Cotton (Bavlna).) Při praní bílého prádla, bavlny nebo ušpiněného prádla můžete zvolit vyšší teplotu.

Tlačitko Spin speed (Rychlost 4. odstřed'ování) ©

Stisknutím tohoto tlačítka u vybraného programu vyberete rychlost odstředování.

Maximální rychlosti odstředování u jednotlivých modelů jsou uvedeny dále:*

147VR1: 1400 ot./min -

Tlačítko Dirt Level (Míra zašpinění)5.

Stisknutím tohoto tlačítka vyberete funkci Dirt level (Míra zašpinění). (S. 26)

Tlačitko Prewash/Easy Iron 6.

(Předpírka/Snadné žehlení)

Stisknutím tohoto tlačítka vyberete funkce Prewash (Předpírka) a Easy Iron (Snadné žehlení). (S. 26)

Tlačítko Extra Rinse (Extra máchání)7.

Použijte k volbě funkce Extra Rinse (Extra máchání). (S. 26)

Time (Čas)8.

Stisknutím tohoto tlačítka přednastavíte dobu, kdy má být program spuštěn. (S. 26)

Tlačítka Child Lock/Prewash (Dětský 9. zámek/Předepírka) a Extra Rinse (Extra máchání)

Chcete-li aktivovat dětský zámek, stiskněte tato tlačítka a podržte je na 5 sekund.

Stejným postupem se dětský zámek deaktivuje. (S. 26)

\*Rychlost odstřed'ování

Nejvyšší rychlost odstřed'ování je rozdělena níže:

Třída 1400: Nejvýše 1300 - 1400 ot./min Podrobnosti naleznete v informačním listu výrobku.

16 - Čtěte před použitím

Použití tlačítek a voličů

Displej

Model NA-147VR1

Pruhový indikátor času1.

Počet zobrazených dílů pruhu se zvyšuje s časem.

Indikátor zámku dvířek2.

/☐ zobrazuje stav zámku dvířek.

Indikátor Dětský zámek3.

Pokud je aktivována dětská pojistka, je zobrazen symbol 😂. (S. 26)

Indikátor teploty4.

Program Cotton Eco (Eko-bavlna) je k dispozici pouze při nastavení ⊕ Eco (Úsporné).

Indikátor rychlosti odstřed'ování5.

Indikátor zbývající doby6.

Tento indikátor ukazuje přibližnou dobu, za kterou bude praní dokončeno. Např. „2:05” znamená 2 hodiny a 5 minut.

Indikátor času7.

Tento indikátor se zobrazí, pokud je prednastaven čas, po kterém se spustí program.

Indikátor volitelné funkce8.

Tyto ukazatele jsou zobrazeny, pokud jsou naprogramovány jejich příslušné funkce. Zde zobrazené volitelné funkce jsou Dirt Level (Míra zašpinění) 📋, Prewash (Předpírka) 🐃, Easy Iron (Snadné žehlení) 🚫 a Extra Rinse (Extra máchání) +1

9. Jiný indikátor

• 📁 upozorňuje na přetížení.
• △ upozorňuje na nedostatek vody.
• △ upozorňuje na selhání čerpadla.

Odjištění dvířek

Za provozu jsou dvířka automaticky zajištěna, zobrazený symbol 📄 indikuje zajištění dvířek. Dvířka při zajištění nebo odjištění cvaknou.

Poznámka

Jsou-li dvířka zajištěna a pračku vypnete, případně dojde-li k výpadku elektrické energie, dvířka se otevřou po 1 až 2 minutách.

Během provozu stiskněte tlačitko Start/Pause (Start/Pauza) pro odjištění dveří.

V následujících případech nelze odblokovat dveře ani při pozastavení činnosti.

• Během odstředování
• Pokud úroveň vody přesahuje určitou úroveň

Poznámka

Pokud chcete odblokovat dvířka, nastavte volič programů na Off (Vypnuto), poté vyberte program (např. Cotton (Bavlna)).

Upozornění

Je-li třeba dvířka otevřit uprostřed programu, ujistěte se, že voda z bubnu nevyteče na podlahu.

Z dvířek a otvoru dvířek může kapat voda a pěna. V tomto případě je nutné k jejich zachycení použít ručník.

Čtěte před použitím - 17

Praní

Nastavení praní
Model NA-147VR1

Otevřete dvířka a vložte prádlo do 1. bubnu.

Informace o přípravě a třídění prádla naleznete na straně 12 a 20.

Upozornění

Dbejte, aby se při vkládání do -bubnu prádlo nezachytilo do dvířek.

Při nedodržení může dojít k poškození těsnění dvířek a následným poruchám.

Buben NEPŘETĚŽUJTE. -

Může dojít k nadměrným vibracím nebo poškození pračky.

Poznámka

Pokud vkládáte velké množství prádla, dbejte na rovnoměrné rozmístění prádla v bubnu.

Zavřete dvířka.2.

V libovolném směru nastavte voličem 3. volby programu zapnutí pračky a vyberte program.

Zobrazí se doba praní.

Další informace o jednotlivých programech naleznete na stranách 22-23.

Program 20°C Wash (Praní 20°C)

Tímto programem lze dosáhnout praním při nízké teplotě 20 °C stejného účinku jako při programu 40 °C (vyjma mastných nečistot).

Program Spin (Odstřed'ování)

Program Spin (Odstřed'ování) začíná odčerpáním vody z bubnu bez ohledu na to, zda v budbnu zůstala či nezůstala voda. Po odčerpání vody na přednastavenou úroveň se spustí odstřed'ování.

Výběr volitelných funkcí.4.

Další informace o dostupných funkcích a nastaveních každého programu naleznete na stranách 22-23.

Do zásuvky na prací prostředek 5. přidejte prací prostředek. (S. 13-15)

18 - Pokyny k praní

Stiskněte tlačítko Start.6.

Po odpuštění vody se zahájí napouštění vody.

Poznámka

Kdykoli spustíte pračku, displej blikáním potvrzuje, že tato funkce právě probíhá.

Po dokončení programu se rozezní akustická signalizace a rozbliká se hlášení „END” (KONEC), poté se okamžitě otevřou dvířka.

Upozornění

Po praní při vysoké teplotě bud'te opatrní, abyste se při manipulaci s prádlem nebo dotykem o buben nespálili.

Poznámka

V případě, že během základního - programu není z prádla odstraněn všechen prací prostředek, použijte funkci Extra Rinse (Extra máchání). Při velké zátěži se může prádlo - přilepit uvnitř na buben. Toto je běžné. Ponechte dvířka pračky otevřená, - aby se buben po vyjmutí prádla usušil.

Vyjměte prádlo z pračky a podle potřeby - jej upravte do původního tvaru. Prádlo neponechávejte po ukončení programu příliš dlouho v pračce, neboť se může zabarvit.

Požadovaná doba

Doba praní závisí na zvoleném programu a teplotě.

Skutečná doba se může nepatrně lišit - od uvedené.

Zobrazená doba zahrnuje čas potřebný - k napuštění a vypuštění vody, a proto závisí na tlaku vody, stavu odtoku vody a množství prádla.

Doba se může prodloužit, pokud prádlo - v bubnu není rovnoměrně rozloženo.

Nastavení akustické signalizace

Abyste zapnuli nebo vypnuli akustickou signalizaci, která se rozezní po dokončení programu, říd'te se těmito pokyny.

Současně stiskněte a podržte tlačítka Extra Rinse (Extra máchání) a Dirt Level (Míra zašpinění) po dobu alespoň 5 sekund.

Nastavení akustické signalizace se vypne po zaznění pípnutí.

Nastavení akustické signalizace se zapne po zaznění dvou pípnutí.

Změna nastavení během praní

Po zahájení praní již nelze změnit program, teplotu, rychlost odstředování, časovač a funkce Dirt Level (Míra zašpinění), Prewash/Easy Iron (Předpírka/Snadné žehlení) a Extra Rinse (Extra máchání). Změnu nastavení programu, teploty, rychlosti odstředování, časovače a funkce Dirt Level (Míra zašpinění), Prewash/Easy Iron (Předpírka/Snadné žehlení) a Extra Rinse (Extra máchání) provedete vypnutím a opětovným zapnutím pračky.

Volba programu

Program Popis			147VR1 Max. náplň
	Cotton (Bavlna)	Denní program pro bavlnu, Iněné a bavlněné směsi.	7 kg
	Cotton Eco (Eko-bavlna)	Praní trvá déle, ale spotřebuje méně energie a vody než program Cotton (Bavlna).	7 kg
	Easy-care (Snadná péče)	Jemné praní bavlny, Iněných materiálů a syntetických materiálů.	3,5 kg
	Hand Wash (Jemné prádlo)	Jemné praní pro prádlo určené k ručnímu praní.	2,5 kg
	Allergy-care (Pro alergiky)	Cyklus pro odstranění alergenů. 3,5 kg
	Drum cleaning (Čištění bubnu)	Odstraní zbytky pracího prostředku, nečistoty a bakterie způsobující zápach z pračky.	—
	Rinse (Máchání)	Máchá vyprané prádlo. 7 kg
	Drain (Vypouštění)	Odčerpá vodu z bubnu.	—
	Spin (Odstřed’ování)	Odstředí vyprané prádlo. 7 kg
	Wool (Vlna)	Jemné praní pro vlnu a směsi vlny určené k praní v pračce i ruční praní, které zamezuje sražení prádla.	2,5 kg
	Shirts (Košile)	Praní pro límce a zašpiněné manžety košil a halenek. Zabraňuje pomačkání.	3,5 kg
	Mixed (Smíšené)	Smíšená náplň pro praní různých textilií, např. bavlny, Inu a syntetického vlákna.	3,5 kg
	Quick (Krátký prog.)	Rychlý program pro lehce zašpiněné bavlněné a směsové Iněné prádlo.	3 kg
	Rapid 15 (Extra krátký 15)	15minutový rychlý program pro malé množství lehce zašpiněného prádla.	2 kg
	20°C Wash (Praní 20°C)	Úsporný program s nízkou teplotou pro lehce zašpiněné bavlněné a Iněné směsi.	3,5 kg

Spotřeba elektrické energie a vody

Program Teplota Náplň (kg)			Spotřeba energie (kWh) ^2)	Spotřeba vody (L) ^2)	Doba praní ^2)
Cotton (Bavlna)	40 °C 7 1,09 64 2:50
Eco Cotton Eco (Eko-bavlna)	40e °C ^1)	3,5 0,51	39 2:50
	60e °C ^1)	7 0,67 47 3:30
		3,5 0,54	39 3:00
Easy-care (Snadná péče)	40 °C 3,5	0,64 41 1:26
Hand Wash (Jemné prádlo)	30 °C 2,5	0,37 48 1:28
Allergy-care (Pro alergiky)	60 °C 3,5	2,96 82 3:39
Drum cleaning (Čištění bubnu)	80 °C	—	1,02 52	1:30
Wool (Vlna)	30 °C 2,5	0,28 67 0:48
Shirts (Košile)	40 °C 3,5	0,86 40 1:37
Mixed (Smíšené)	30 °C 3,5	0,36 61 1:34
Quick (Krátký prog.)	40 °C 3 0,64 25 1:00
Rapid 15 (Extra krátký 15)	30 °C 2 0,05 27 0:15
20°C Wash (Praní 20°C)	20 °C 3,5	0,17 41 1:40

1) Vypočítané výsledky se týkají maximální rychlosti odstředování a vyhovují normě EN 60456.
2) Spotřeba vody a energie a doby praní uvedené v tabulce se mohou lišit v závislosti na tlaku, tvrdosti vody, teplotě, pokojové teplotě, typu a množství prádla, kolísání napětí a užití volitelných funkcí.

Pokyny k praní - 21

Podrobný popis programů

Program		Automatické nastavení
		Teplota	Počet máchání	Rychlost odstřed'ování 1)	Přibližná délka praní
	Cotton (Bavlna)	40 °C	3	1400	2:50
	Cotton Eco (Eko-bavlna)	60e °C	2	1400	3:30
	Easy-care (Snadná péče)	40 °C	2	800	1:26
	Hand Wash (Jemné prádlo)	30 °C	3	600	1:28
	Allergy-care (Pro alergiky)	60 °C	4	800	3:39
	Drum cleaning (Čištění bubnu)	80 °C	—	600	1:30
	Rinse (Máchání)	Studená	2	1400	0:30
	Drain (Vypouštění)	—	—	—	0:03
	Spin (Odstřed'ování)	—	—	1400	0:17
	Wool (Vlna)	30 °C	3	600	0:48
	Shirts (Košile)	40 °C	2	600	1:37
	Mixed (Smíšené)	30 °C	3	800	1:34
	Quick (Krátký prog.)	40 °C	1	1400	1:00
	Rapid 15 (Extra krátký 15)	30 °C	1	600	0:15
	20°C Wash (Praní 20°C)	20 °C	2	1400	1:40

22 - Pokyny k praní

Podrobný popis programů

	Ruční nastavení			Volitelné funkce
	Teplota	Počet máchání	Rychlost odstřed’ování1)	Dirt Level (Míra zašpinění)	Prewash (Předpírka)	Easy Iron (Snadné žehlení)	Extra Rinse (Extra máchání)
	Studená - 90 °C	3	0 - 1400	√	√ √		+1 - 3, +A
	Studená - 60 °C	2	0 - 1400	√	√ √		+1 - 3, +A
	Studená - 40 °C	2	0 - 800	√	√ √		+1 - 3, +A
	Studená - 30 °C	3	0 - 600	√	—	—	+1 - 3
	Studená - 60 °C	4	0 - 800	—	√	√	—
	80 °C	—	600	—	—	—	—
	Studená	2	0 - 1400	—	—	√	+1 - 3, +A
	—	—	—	—	—	—	—
	—	—	0 - 1400	—	—	√	—
	Studená - 30 °C	3	0 - 600	√	—	—	+1 - 3
	Studená - 60 °C	2	0 - 600	√	√ √		+1 - 3, +A
	Studená - 30 °C	3	0 - 800	√	√ √		+1 - 3, +A
	Studená - 60 °C	1	0 - 1400	√	—	√	—
	Studená - 30 °C	1	0 - 600	—	—	√	—
	Studená - 20 °C	2	0 - 1400	—	—	√	+1 - 3

1) Klasifikace nejvyšší rychlosti odstřed'ování dle strany 16.

Pokyny k praní - 23

Při těchto programech se buben otáčí pomaleji.

Podrobnosti naleznete na stranách 18-19.

Náplně jemného prádla

Program Wool (Vlna): 2 kg a méně

Program Hand Wash (Jemné prádlo):

2 kg a méně

Přibližná hmotnost

Vlněný svetr: 400 - g

Hedvábná halenka: 200 - g

Kalhoty: 400 - g

Vkládání prádla do bubnu

Každý kus prádla položte na předchozí.

Prací prostředek

Na vlněné prádlo používejte jemný - tekutý prací prostředek. Ostatní prací prostředky mohou oděvy poškodit.

U programu Wool (Vlna) a Hand Wash - (Jemné prádlo) bude pravděpodobně třeba použít funkci Extra Rinse (Extra máchání), aby se z prádla odstranil přebytečný prací prostředek. (S. 26)

Sušení prádla

Bílé nebo světle barevné oblečení, - vlněné a nylonové prádlo nezavěšujte v blízkosti tepelného zdroje nebo na slunce.

Po vyprání lehce zmačkané vlněné - nebo nylonové oděvy rozložte a před zavěšením do stínu je narovnejte do původního tvaru. Tímto krokem si také ušetříte žehlení.

Vlněné prádlo pověste tak, aby -nedocházelo k záhybům nebo pomačkání, nebo je rozprostřete.

Košile, halenky a kalhoty pověste na - ramínko.

Okolo ramínka můžete namotat ručník, kterým vytvarujte oblast ramenou, aby se zachoval tvar po usušení.

Pokud se prádlo při praní srazi

V takovém případě oděv rozložte do původní velikosti na žehlicí prkno. Zajistěte špendlíky správný tvar a velikost. Poté pomocí žehličky nechte na tento oděv působit páru a posléze nechte prádlo vyschnout.

Praní přikrývek a přehozů na postel

Program pro prádlo typu Ložní prádlo

Při praní ložního prádla se doporučuje použít programy Mix (Smíšené) + Extra Rinse (Extra máchání).

Ujistěte se, že štítek s pokyny pro praní - na každém kusu prádla uvádí bud symbol praní nebo symbol ručního praní ( , ).

Perte vždy pouze jednu přikrývku. -

Pratelné

Přikrývka ze 100 % syntetického vlákna - až 3 kg

Futon ze 100 % syntetického vlákna a - přikrývka ze 100 % bavlny – až 1,5 kg (velikost jednolůžka)

Povlečení -

Přehozy -

Prostěradla ze 100 % syntetického - vlákna

Nepratelné

Přikrývky ze 100 % vlny -

Silně vycpané přikrývky -

Elektrické přikrývky (včetně obalu) -

Vkládání ložního prádla do bubnu

Složte přikrývky nebo přehozy na 1. čtvrtinu jejich původní velikosti.

Vložte přikrývku nebo přehoz do 2. bubnu.

Před vložením do bubnu je složte.

Oba konce přikrývky musí směřovat dovnitř bubnu.

Upozornění

Přikrývku nebo přehoz NESMOTÁVEJTE do koule, ani je neskládejte náhodně.

Mohou se vyskytnout nadměrné vibrace, které mohou prádlo nebo pračku poškodit.

Poznámka

Nepoužívejte na přehoz síťky. Zabraňují důkladnému odstřed’ování.

Pokyny k praní - 25

Volitelné funkce

Extra Rinse (Extra máchání)

Máchat prádlo je možné důkladněji s extra máchacím cyklem.

Funkce Extra Rinse (Extra máchání) má 4 možnosti nastavení:

1, 2 a 3 — doplňkové cykly máchání A — Toto nastavení přidává ještě jeden cyklus máchání teplou vodou (30 °C).

Dirt Level (Míra zašpinění)

Zde lze vybrat Dirt Level (Míru zašpinění). Doba chodu a teplota vody se liší dle míry zašpinění.

Child Lock (Dětský zámek)

Při zapnutém dětském zámku jsou zablokovány ovládací prvky. Tato funkce zabrání dětem měnit nastavení praní nebo hrát si s pračkou.

Aktivace a deaktivace dětského zámku Zapněte pračku.1.

Stiskněte a podržte tlačítka Prewash 2. (Předpírka) a Extra Rinse (Extra máchání) po dobu nejméně 5 sekund.

Rozsvítí se symbol 😊, který signalizuje, že je aktivována dětská pojistka.

Chcete-li tuto funkci deaktivovat, 3. podržte opět tlačítka Prewash (Předpírka) a Extra Rinse (Extra máchání) po dobu 5 sekund (nevšímejte si prosím tří akustických signalizací) a držte tlačítka Prewash (Předpírka) a Extra Rinse (Extra máchání) nadále stisknutá, dokud nedojde k odblokování.

Přednastavení časovače

Časový spínač pračky lze použít k nastavení času spuštění programu.

Poznámka

Používáte-li funkci odloženého startu, NEPOUŽÍVEJTE obtížně rozpustné prací prostředky, neboť do spuštění praní mohou ztvrdnout a posléze obtížně vytékat.

Nastavení časovače

Po výběru programových a volitelných funkci nastavte časovač (S. 18).

Neustále držte tlačítko Time (Čas) 1. stisknuté, dokud se nezobrazí požadovaný čas.

Časovač nastavíte stisknutím tlačítka 2. Temperature (Teplota) nebo Extra Rinse (Extra máchání).

Odpočet nezačal.

Přednastavený čas zrušíte - stisknutím tlačítka Time (Čas).

Přednastavený čas změníte - stisknutím tlačítka Time (Čas), poté zopakujte nastavení z kroku 1.

Stiskněte tlačitko Start/Pause (Start/3. Pauza) a spust'te odpočet.

Přednastavený čas zrušíte - otočením voličem programu na „Off” (Vypnuto). (Zruší se všechna nastavení.)

Přednastavený čas změníte - otočením voličem programu na „Off” (Vypnuto). Po opětovném výběru programu a volitelných funkcí opakujte nastavení z kroku 1.

Easy Iron (Snadné žehlení)

Tato funkce usnadňuje žehlení jemnějším odstředováním prádla (rychlostí 1000 ot./min nebo nižší).

Po dokončení programu se prádlo - přerušovaně otáčí po dobu 5 minut nebo dokud nedojde k otevření dvířek.

Rozmotání zamotaného prádla pomáhá - snížit jeho pomačkání.

26 - Pokyny k praní

Čištění vnějšího povrchu pračky

Vnější povrch pračky čistěte měkkou utěrkou navlhčenou jemným saponátem, např. přípravkem na mytí nádobí nebo mýdlovým roztokem.

Varování

Na pračku NESTŘÍKEJTE vodu. - K čištění nepoužívejte krémové - přípravky na nádobí, ředidla ani jiné prostředky s obsahem alkoholu nebo petroleje.

Čištění těsnění dvířek a okénka pračky

Po každém praní provedte následující:

Z těsnění dvířek odstraňte jakékoli - předměty.

Setřením okénka a těsnění odstraňte - zbytky z tkanin a skvrny.

Pokud se nečistota usadí, může způsobit únik vody.

Čištění odtokového filtru

Doporučujeme jednou měsíčně čistit odtokový filtr. Na filtru se vytvoří nánosy prachu, které sníží přítok vody.

Spotřebič vypněte a odpojte od 1. elektrické zásuvky.

Sejměte kryt odtokového filtru 2. pomocí dodané destičky hladiny tekutého pracího prostředku. Poté pod něj umístěte nádobu pro sběr odtoku.

Filtr odšroubujete opatrným otáčením 3. proti směru hodinových ručiček. Může vytéct další voda.

Toto je běžné.

Poté vyjměte odtokový filtr.4.

Odstraňte jakékoli nečistoty z tkanin 5. a zbytky.

Nasad'te zpět odtokový filtr a kryt 6. odtokového filtru.

Nasad'te opět odtokový filtr. Otáčejte směrem doprava, dokud nedosáhne zarážky.

Upozornění

Je-li v bubnu voda, např. během provozu, odtokový filtr nevyjímejte. Pokud tak učinite, dojde k úniku velkého množství vody (případně s rizikem opaření).

Údržba - 27

Údržba

Čištění bubnu

Pokud v pračce používáte studenou vodu, mohou se uvnitř bubnu usazovat bakterie, které jsou zdrojem zápachu. Chcete-li tomuto problému předejít, spustěte jednou za měsíc program Drum cleaning (Čištění bubnu). (Pokud používáte odstraňovač vodního kamene, říd'te se pokyny výrobce.)

Upozornění

Viry a bakterie se při teplotě 40 °C neodstraní. Patogeny se mohou šířit ve švech oděvů a prénášet tak nemoci.

Patogeny zabíjí teplota 60 °C a vyšší.

Poznámka

Při čištění do pračky NEVKLÁDEJTE prádlo ani prací prostředky.

Pokud používáte prostředek na čištění bubnu nebo bělidlo, přidejte je do zásuvky na prací prostředek před začátkem praní. Vhodné množství prostředku je 30 ml. (S. 13)

Čištění zásuvky na prací prostředky

Jestliže není zásuvka pravidelně čištěna, velmi rychle se usadí zbytky pracího prostředku.

Zbytky prostředků mohou vytvořit nánosy.

Vytáhněte zásuvku na prací 1. prostředek.

Zásuvku vyjměte jejím vytažením za 2. současného tlaku na západku, jak je vyobrazeno niže.

28 - Údržba

Prsty stiskněte záchytku vedle 3. přední části víčka na aviváž, poté nadzvedněte a současně vytáhněte ze zásuvky na prací prostředek.

Ze zásuvky vymyjte vodou starý prací 4. prostředek.

K čištění pračky použijte utěrku.

Vyjměte víčko přihrádky na aviváz.5.

Zásuvku znovu zasuňte jejím 6. zatlačením za současného tlaku na západku, jak je vyobrazeno níže.

Čištění filtru uzavíracího ventilu

Filtr vyčistěte, pokud voda nenatéká řádně.

Zavřete přívodní vodovodní 1. kohoutek.

Zapněte pračku.2.

Vyberte program Cotton (Bavlna), 3. a poté stiskněte tlačítko Start. Odčerpávání vody se spustí po spuštění pračky.

Po 2 minutách vypněte pračku. 4. Voda vyteče z přívodní hadice.

Odpojte přívodní hadici z pračky.5.

Vyčistěte filtr, který se nachází na 6. zadní straně pračky. Použijte malý kartáček, např. zubní.

Pokud je jednotka dodána s hadicí 7. vybavenou uzavíracím ventilem, zavřete napouštěcí kohoutek, odpojte hadici od kohoutku, a poté vyčistěte stejným způsobem filtr na hadici.

Opět připojte přívodní hadici.8. Utáhněte pevně plastovou spojku.

1. Otevřete kohoutek, poté zkontrolujte, zda neuniká voda.

Údržba - 29

Údržba

Ochrana před zamrznutím přívodní hadice

Je-li pračka dovezena v mrazivém počasí, nechte ji před použitím po dobu 24 hodin stát při pokojové teplotě. Budete mít jistotu, že v přívodní hadici nezůstal žádný led, který by ji mohl ucpat.

Pokud voda v přívodní hadici zamrzne, provedte následující:

Okolo spojů přívodní hadice omotejte 1. horký ručník.

Do bubnu pridejte 2 až 3 litry horké 2. vody.

Spust'te program Drain (Vypouštění). 3. (S. 18)

30 - Údržba

Seznam poruch

Problém Příčina
Pračka	Tlačítka nefungují.	- Během praní již nelze změnit program, teplotu, rychlost odstředování, časovač a funkci Extra Rinse (Extra máchání), Easy Iron (Snadné žehlení), Prewash (Předpírka) a Dirt Level (Míra zašpinění).Může být aktivován dětský zámek. (S. 26) -
	Dvířka nelze otevřít.	Může být aktivován zámek dvířek. (S. 17) -Teplota vody nebo její hladina může být příliš vysoká. -(S. 17)
	Nezvyklý zápach.	- Gumové části pračky mohou při prvním spuštění vydávat zápach, který po čase pomine.Buben můžete omýt spuštěním programu Drum cleaning (Čištění bubnu). (S. 28)
Praní	Do pračky nenatéká voda.	Vodovodní kohoutek může být zavřený. -Přívodní hadice mohla zamrznout. (S. 30) -Může být přerušena dodávka vody. -Filtr přívodní vody může být ucpaný. (S. 29) -
	V pračce je pouze malé množství vody.	Pokud jste pozastavili program a opětovně spustili pračku, může pračka odčerpat určité množství vody.NEVYLÉVEJTE vodu dvířky.
	Během praní je dopouštěna voda.	Tento jev je normalní; voda je automaticky připouštěna, - jakmile její hladina poklesne. U těžkých náplní může být voda opakovaně dopouštěna.
Máchání/Odstředování	Během máchání nenatéká do pračky žádná voda.	Před mácháním pračka prádlo odstředí a odčerpá zbývající vodu. Poté se voda doplní.
	Máchání začne před dokončením odstřed’ování.	Tvoří-li se po praní nadměrné množství pěny, voda je odčerpána a znovu napuštěna. Tato funkce se nazývá detekce pěny.
	Během odstřed’ování se buben zastaví a několikrát otočí.	Tento jev je normalní; pračka detekovala nerovnoměrné rozložení prádla a pokouší se tento stav napravit.

Řešení problémů - 31

Seznam poruch

Problém Příčina
Máchání/Odstředování	Pěna a voda zůstává ve dvířkách nebo těsnění dvířek.	I přesto, že v závislosti na stavu prádla může zůstat určité - množství pěny, vody a pracího prostředku, tato skutečnost neovlivní výkon máchání.
	Opakovaně se spustí a zastaví odstřed’ování.	Tento jev je normální; střídavé odstřed’ování napomáhá - bubnu provádět proces odstřed’ování velmi tiše.Prádlo může být příliš lehké. Pokud ano, přidejte jednu - nebo dvě osušky.
	Po dokončení odstřed’ování je prádlo stále mokré.	Nerovnoměrné rozložení prádla nebylo automaticky - opraveno.Pokud je prádlo příliš lehké, přidejte jednu nebo dvě - osušky.Pokud se prádlo zamotalo, rozmotejte jej. -
Prací prostředek a pěna	Není pěna nebo téměř žádná pěna.	Množství pěny se může lišit v závislosti na teplotě, hladině a tvrdosti vody.Možná jste přidali prací prostředek přímo do bubnu; prací - prostředek je nutné přidávat do zásuvky.Možnou příčinou může být nedostatečné množství pracího prostředku.Možná používáte prací prostředek se sníženou pěnivostí. - Silně znečištěné prádlo nebo těžké náplně mohou také - omezit množství pěny.
	Velké množství pěny.	- Množství pěny se může lišit v závislosti na teplotě, hladině a tvrdosti vody.Možnou příčinou může být velké množství pracího prostředku.Používaný typ pracího prostředku může tvořit nadměrné množství pěny.
	Aviváz přetekla.	- Pravděpodobně jste překročili maximální doporučené množství aviváže označené na zásuvce symbolem MAX. (S. 15)Možná jste příliš rychle zavřeli zásuvku a aviváž vystříkla.
	Po dokončení praní se objevily zbytky pracího prášku.	Možná jste přidali prací prostředek přímo do bubnu; prací - prostředek je nutné přidávat do zásuvky.

32 - Řešení problémů

Seznam poruch

Problém Příčina
Čas	Zobrazený zbývající čas se mění.	Zbývající čas je pouze předběžný a průběžně je - korigován. Proto se zobrazený čas může měnit.
Hluk	Objevil se neobvyklý hluk nebo vibrate.	V bubnu mohou být kovové předměty. - Možná nebyly odstraněny přepravní šrouby. (S. 36) - Pračka možná nestojí na rovném a stabilním povrchu. - Pokud žádná z výše popsaných příčin není zdrojem problému, obraťte se na místní Středisko služby zákazníkům.
	Při čerpání vody se ozývá hluk.	Tento jev je normální; tento zvuk vzniká při provozu - odčerpávacího čerpadla.
	Při vysoké rychlosti odstřed’ování se zvyšuje hluk.	Tento jev je normální; hluk motoru se zvyšuje se - zvyšujícími se otáčkami odstřed’ování.
	Během praní nebo máchání se ozývá hluk.	Tento jev je normální; hluk vzniká z čerpadla, kterým - protéká promývací nebo máchací voda.
Ostatní	Při provozu pračky dojde k výpadku elektrické energie.	Pračka se zastaví. Při opětovném obnovení dodávky - elektrické energie se automaticky spustí od bodu, v němž se zastavila.
	Jistič vypíná přívod elektrické energie.	Pračka se zastaví. Při opětovném zapnutí jističe se - automaticky spustí od bodu, v němž se zastavila. Doporučuje se však vyhledat příčinu vypínání jističe a provést nápravu.
	Dodávka vody je přerušena.	Po obnovení dodávky může být voda špinavá. Před - opětovným spuštěním pračky je nutné odpojit přívodní hadici a špinavou vodu odpustit kohoutkem. Nezapomeňte před zapnutím pračky opět připojit přívodní hadici.
	Displej není čitelný.	- Pračka se pravděpodobně nachází pod jasným osvětlením nebo na displej dopadají sluneční paprsky.

Řešení problémů - 33

Zobrazení chyby

Chyba Co dělat
DVířka jsou otevřená	Ujistěte se, že jsou dvířka dobře zavřená.
Nelze napouštět vodu	Zkontrolujte, zda se nejedná o jeden z následujících problémů.Kohoutek je zavřený. -Vodovodní potrubí nebo přívodní hadice jsou zamrzlé. -Dodávka vody je přerušena. -Filtr uzavíracího ventilu je ucpaný. (S. 29) -
Nelze odčerpávat	Zkontrolujte vypouštěcí hadici, zda se nejedná o jeden z následujících problémů.Ucpání. -Konec vypouštěcí hadice je ponořen do vody. -Prodlouží se spojkami. -Zamrzlá voda. -Pokud je ucpaný odtokový filtr, vyčistěte jej. (S. 27)
Přetečení	Zkontrolujte, zda se nejedná o jeden z následujících problémů.Ventil přívodu vody se porouchal. -Triak ventilu přívodu vody se porouchal. -Spotřebič vypněte a odpojte od elektrické zásuvky. Zastavte proud a obraťte se na místní Středisko služby zákazníkům.

Abyste mohli restartovat činnost pračky po zobrazení chybového hlášení, nastavte volič programů na Off (Vypnuto), poté vyberte program a spustte činnost pračky.

34 - Řešení problémů

Pračku musí prénášet nejméně dvě osoby.

Nejdříve pračku nakloňte dozadu. Pračku by měly přemistovat dvě osoby, aby ji na každé straně uchytily za spodní část.

Správné místo pro pračku

Ujistěte se, že vybrané místo pro pračku je dostatečně velké a otvory ve dnu nejsou ucpány kobercem.

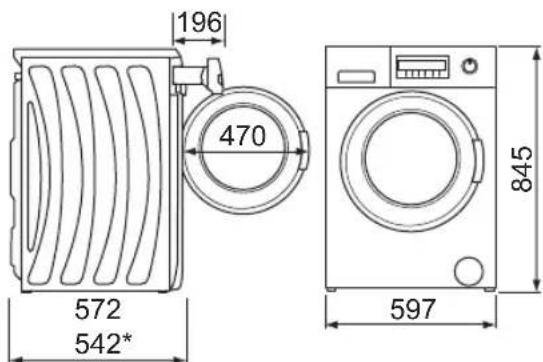

Rozměry v milimetrech

Upozornění

Pračku umístěte na rovný stabilní povrch, zabráníte tak nadměrným vibracím a hluku.

Pokud podlaha není rovná a stabilní, obraťte se nejbližší Středisko služby zákazníkům.

Pračku NEUMISTUJTE na koberec nebo podobný typ podkladu.

Pračku NEINSTALUJTE na místo - vystavené přímému slunci nebo teplotám klesajícím k bodu mrazu.

NEDOVOLTE, aby se kovové - části pračky dotýkaly kovových umývadel nebo jiných zařízení.

Instalování vestavného spotřebiče

Potřebujete prostor o minimální šířce - 60 cm.

Potřebujete prostor po stranách nejméně 2 mm široký a další 5 mm od horní a zadní strany pračky.

Přepážka nad pračkou musí být pevně - přichycena k sousedním skříňkám.

Upozornění

Pračku NEINSTALUJTE jako vestavěnou bez krycího panelu.

Pokyny k instalaci - 35

Přemístění a instalace

Odstranění kotevních šroubů

Při přepravě udržují čtyři kotevní šrouby vnitřní část pračky na svém místě. Před instalací je nutné je odstranit dodaným klíčem. Dbejte následujících pokynů.

Poznámka

Před provozem pračky musí být kotevní šrouby odstraněny. Mohou způsobit silné vibrace.

K povolení čtyř šroubů použijte 1. dodaný klíč.

Šrouby odšroubujete otáčením směrem doleva.

Šrouby vytáhněte ve vodorovném 2. směru.

Do příslušných otvorů pro šrouby 3. zatlačte ochranné krytky (dodané v příslušenství).

Pokud pračku budete opět - přemist'ovat, budete kotevní šrouby potřebovat, a proto si je bezpečně uschovejte. Pokud budete pračku předávat někomu jinému, nezapomeňte předat také kotevní šrouby.

Zkontrolujte, zda jsou nasazené - ochranné krytky. Při nedodržení může dojít k proniknutí vody do pračky a k poruše.

Přemístění pračky

Poznámka

Ujistěte se, že jsou na pračce namontovány kotevní šrouby.

Před přemístěním pračky

Zavřete přívodní kohoutek a nechte - pračku, aby vodu vyčerpala. Vypust'te zbývající vodu z odtokového filtru. (S. 27)

Snižte tlak v přívodní hadici a sejměte ji. -

Odpojte napájecí kabel. -

Připevněte kotevní šrouby. (S. 37) -

36 - Pokyny k instalaci

Připevnění kotevních šroubů Sejměte všechny ochranné krytky.1.

Vložte kotevní šrouby.2.

Každý šroub dotáhněte klíčem.3.

U každé nožky povolte plastovou 1. matici jejím otočením doprava.

Nožky nastavíte jejich otáčením 2. doprava nebo doleva.

K zajištění správného vyrovnání 3. pračky použijte vodováhu.

Utáhněte všechny pojistné matice 4. jejich otočením směrem doleva.

Upozornění

Zkontrolujte, zda jsou všechny - plastové matice řádně dotaženy a přesvědčte se, že jsou nožky stále přišroubovány k pračce.

Pokud nejsou přišroubovány, pračka se bude pohybovat.

K vyrovnání nerovností pračku - NEPODKLÁDEJTE žádným kartonem, dřevem ani podobným materiálem.

Při mytí podlahy dbejte na to, - abyste pračku nedestabilizovali.

Připojení hadice a elektrického napájení

Řid'te se pokyny uvedenými v této části, vyhnete se tak případnému úniku vody. Pokud si nejste jisti, požádejte o pomoc s připojením hadic servisního technika.

Délky hadic a kabelů

Připojení na levou stranu

Připojení na pravou stranu

Přívodní hadice

Upozornění

Hadici NEPŘIPOJUJTE ke - kombinovanému kohoutku.

Hadici NEOTÁČEJTE, - NEMAČKEJTE, NEUPRAVUJTE ani NEŘEŽTE.

Optimální přívod tlaku vody je 0,1 - 1,0 - MPa. Pokud tlak vody převýší uvedenou hodnotu, nainstalujte redukční ventil.

Průtok vody kohoutkem by měl být vyšší - než 5 l/min.

Připojení přívodní hadice

Jeden konec hadice nasad'te na 1. prívod vody na zadní straně pračky a rukou utáhněte spojku.

Druhý konec hadice nasad'te na 2. kohoutek a utáhněte stejným způsobem.

Standardní hadice -

Hadice s uzavíracím ventilem -

Pomalu otevřete kohoutek a 3. zkontrolujte, zda okolo spojky neuniká voda.

Spojka je vystavena tlaku vody.

38 - Pokyny k instalaci

Připojení hadice a elektrického napájení

Vodotěsný systém

Pračka je nainstalována se systémem, který byl navržen s cílem zabránit úniku vody. Systém zahrnuje následující komponenty.

1) Systém Aquastop Pokud je detekován únik vody v přívodní hadici, systém automaticky zastaví přívod vody. Tento systém funguje pouze u hadic vybavených uzavíracími ventily.

2) Detekce přetečení Pokud voda v pračce překročí určitou úroveň, tato funkce zastaví přívod vody a spustí odčerpávací čerpadlo.

Odtoková hadice

Upozornění

NEOTÁČEJTE, NEOHÝBEJTE ani -NETAHEJTE za vypouštěcí hadici. K prodloužení vypouštěcí hadice -NEPOUŽÍVEJTE spojky.

Vypouštění vody do dřezu nebo umývadla

Upozornění

Před provozem pračky je nutné - sejmout vypouštěcí hadici z háčku na zadní straně pračky.

Pokud je vypouštěcí hadice blízko pračky, může se dostat do kontaktu s pračkou a během odstřed'ování může kvůli vibracím vytvářet hluk.

Vypouštěcí hadici zajistěte na -místě, aby nemohla z umývadla vyklouznout.

NEBLOKUJTE výtokový otvor - umývadla. Ujistěte se, že odčerpávaná voda řádně odtéká.

NEPOTÁPĚJTE konec vypouštěcí - hadice do vypouštěné vody. V takovém případě se může vyčerpaná voda vracet zpět do pračky.

Vypouštění do vypouštěcí hadice

Připojení hadice a elektrického napájení

Připojení k elektrické síti

Na štítku jsou uvedené údaje - týkající se napětí, které pračka vyžaduje. Zkontrolujte, zda údaje sít'ového napětí vaší domácnosti odpovídají zde uvedeným informacím. Informace uvedené v údajích sít'ového napájení jsou také vyznačeny na straně 42 tohoto návodu.

Uživatel je odpovědný za veškerá - poškození způsobená nesprávným umístěním přístroje.

40 - Pokyny k instalaci

Kontrolní seznam instalace

1) Kotevní šrouby Odstranili jste je a nasadili správně krytky?
2) Umístění Stojí pračka na rovném a stabilním povrchu? Běží pračka bez vibrací?
3) Přívodní hadice Není nikde žádný únik? Je přívod vody normální?
4) Přívodní hadice Není nikde žádný únik? Odvádí vodu normálně?

5) Nastavitelné nožky Jsou k pračce bezpečně přišroubovány?
6) Podložky nožek Stojí rovně? Pokud pračka není v rovině, může při odčerpání vody vydávat nezvyklé zvuky.
7) Sítové napájení Je domácí elektrická zásuvka určena pro střídavý proud 220 V až 240 V?

Technické údaje

		NA-147VR1
Jmenovité napětí 220 - 240 V
Jmenovitá frekvence 50 Hz
Maximální spotřeba energie 2200 W
Maximální spotřeba energie při ohřevu 2000 W
Hmotnost výrobku 73 kg
Maximální množství suchého prádla 7 kg
Rozměry výrobku	Výška 845 mm
	Šířka 597 mm
	Hloubka 542 mm
Spotřeba vody		Více informací naleznete v části „Spotřeba elektrické energie a vody”.
Tlak vodovodní vody 0,1 - 1 MPa

Informační list výrobku

(EU)Č. 1061/2010

Název dodavatele Panasonic
Modelové označení NA-147VR1
Jmenovitá kapacita programu Cotton Eco (Eko-bavlna)		kg7
Třída energetické účinnosti 1)A+++ (maximální účinnost): EEI<46A++: 46≤EEI<52			A+++
Roční spotřeba energie 2)		kWh/rok 135
1) Třída energetické účinnosti při domácím praní se určuje podle indexu energetické účinnosti (EEI).2) Spotřeba v kWh za rok na základě 220 standardních pracích cyklů při programu Cotton Eco (Eko-bavlna) při 60e °C a 40e °C za plné a částečné náplně a spotřeby nízkoodběrových režimů. Skutečná spotřeba energie závisí na způsobu používání zařízení.
Spotřeba energie(Program Cotton Eco (Eko-bavlna))	60e °C při plné náplni kWh	0,63
	60e °C při částečné náplni kWh	0,51
	40e °C při částečné náplni kWh	0,49
Spotřeba energie	Ve vypnutém stavu W <0,5
	V pohotovostním stavu W <1,0
Roční spotřeba vody 3)		l/rok 9240
3) Spotřeba vody v litrech za rok na základě 220 standardních pracích cyklů při programu Cotton Eco (Eko-bavlna) při 60e °C a 40e °C a při plné a částečné náplni. Skutečná spotřeba vody závisí na způsobu používání zařízení.
Třída účinnosti ždímání, stanovena na stupnici od G (nejmenší účinnost) po A (nejvyšší účinnost)			B
Maximální rychlost odstřed’ování ot./min 1330
Vlhkost prádla		%	53
Standardní program Cotton Eco (Eko-bavlna) 60e °C a 40e °C je standardním programem, k němuž se vztahují informace na štítku a informačním listu. Tyto programy jsou vhodné pro praní normálně znečištěného bavlněného prádla a jsou zároveň nejefektivnější co se týče spotřeby energie a vody.
Doba programu4)(Program Cotton Eco (Eko-bavlna))	60e °C při plné náplni	min	212
	60e °C při částečné náplni	min	176
	40e °C při částečné náplni	min	171
Akustický hluk přenášený vzduchem	Praní	dB	53
	Odstřed’ování	dB	74
4) V minutách a zaokrouhleno na nejbližší minutu
Volně stojící spotřebič			Ano

Pokyny k instalaci - 43

Vysvětlení k hodnotám spotřeby energie

Pro standardní programy se hodnoty spotřeby energie určují podle následujících postupů. Programy „Bavlna 60 °C” a „Bavlna 40 °C” jsou standardními programy podle směrnic EU 1061/2010 a 1015/2010. Tyto programy jsou vhodné pro čištění běžně znečištěného bavlněného prádla a jsou to nejúčinnější programy z hlediska kombinované spotřeby energie a vody pro praní tohoto typu bavlněného prádla.

1. Nastavte volič na hodnotu Cotton Eco (Eko-bavlna).

2. 60e nebo 40e Vyberte teplotu vody 60e °C/40e °C.

- Skutečná teplota vody se může lišit od teploty uvedené pro daný cyklus.
