NÁVOD K OBSLUZE HC-PH-HD23 Elektrobock

Bezdrátová digitální hlavice - S PODSVÍCENÝM DISPLEJEM -

• Obousměrná rádiová komunikace na 433.92 MHz
• Možnost obrácené komunikace pro rychlejší odezvy
• Ovládání polohy ventilu podle požadované teploty
• Snímání aktuální teploty z vestavěného čidla
• Nadřazeným prvkem mohou být centrální jednotky PH-CJ37, PH-CJ38, PH-CJ39 a řídicí jednotka PH-BHD(7)
• Napájení alkalickými bateriemi 2x1.5 V typ AA
• Konstanta korekce referenčního bodu
• Možnost připojení externího čidla teploty
• Možnost připojení externího zdroje napájení

Obsah

Popis.... 3

Montáž a výměna baterií.... 4

Ovládání (přehled).... 6

Nastavení času.... 7

Párování magnetického kontaktů...... 8

Párování s centrální jednotkou.... 10

Deaktivace hlavice ze systému PH...... 11

Nastavení programu.... 12

Pracovní režimy.... 14

Změna požadované teploty

a režim BOOST.... 15

Nastavení konstant.... 16

Tipy.... 18

Servisní režim.... 19

Chybová hlášení.... 19

PH-HD23 je určena pro regulaci teploty radiátorů. Je vybavena novými funkcemi, které zajišťují komfortní ovládání ventilů. Hlavici je konstrukčně řešena pro ventily M30x1.5, ale lze ji pomocí redukcí montovat i na další typy ventilů (viz str.20).

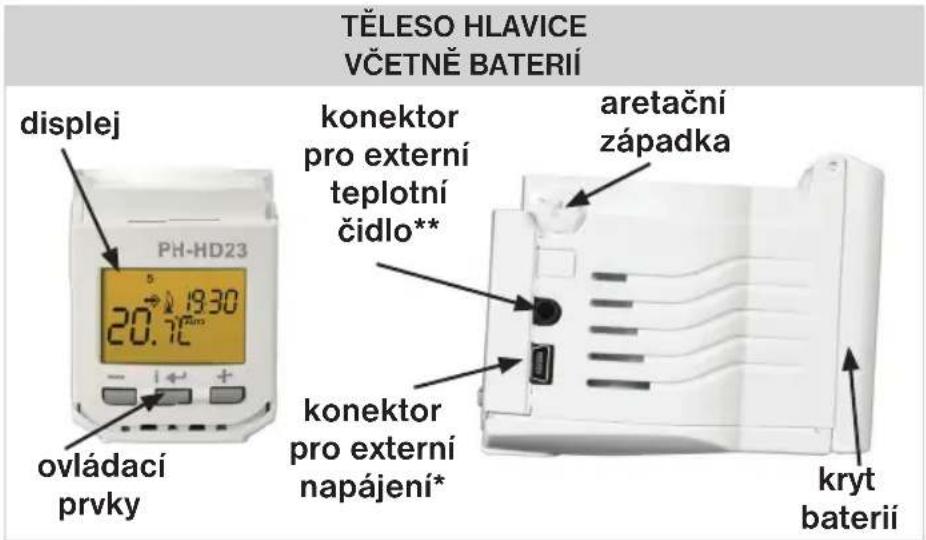

TĚLESO HLAVICE VČETNĚ BATERIÍ displej PH-HD23 19:30 20.70 ovládací prvky konektor pro externí teplotní čidlo** konektor pro externí napájení* aretační západka kryt baterií

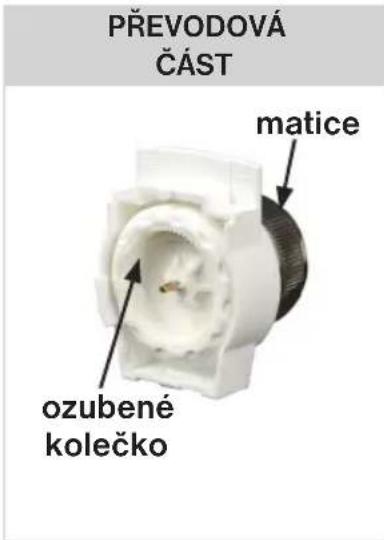

PŘEVODOVÁ ČÁST matice ozubené kolečko

* Konektor pro externí napájení: lze připojit stabilizovaný zdroj 5 V/ min.100mA (není součástí), kabel musí být zakončen konektorem miniUSB.

Při použití externího zdroje mohou být v hlavici baterie, ale jsou odpojené - nelze používat DOBÍJECÍ BATERIE!

miniUSB

** Konektor pro externi teplotní čidlo: možnost připojení externího teplotního čidla CT07-10k (10kΩ, CYXY 2*0.5 mm, délka 1.5 m, plastové pouzdro, pro měření do 70 °C - není součásti).

Správné připojení externího čidla je možné ověřit např. jeho zahrátím v ruce - do 2 minut se musi zvýšená teplota zobrazit na displeji hlavice.

Externí čidlo CT07-10k slouží pro dokonalejší regulaci v případech, kdy teplotní čidlo uvnitř hlavice je extrémně ovlivněno zdrojem tepla nebo pokud je hlavice nevhodně umistěna za závěsem (pod parapetem) a je tak zabráněno volnému proudění vzduchu.

Postup instalace a správné umístění externího čidla:

• externí čidlo zasuňte do konektoru v hlavici (viz výše);
• externí čidlo umistěte tam, kde nebude ovlivněno teplotou z radiátoru, prímým slunečním zářením a bude v dostatečné vzdálenosti od dveří. Vyvarujte se umístění čidla na vnější tepelně neizolovanou zed' (ta je zpravidla chladnější);
• hlavice začne regulovat podle externího čidla do 2 minut po jeho připojení (indikováno nápisem SEn2 na displeji).

2 SE n2 24.0°C AUTO - i← + 满色灯

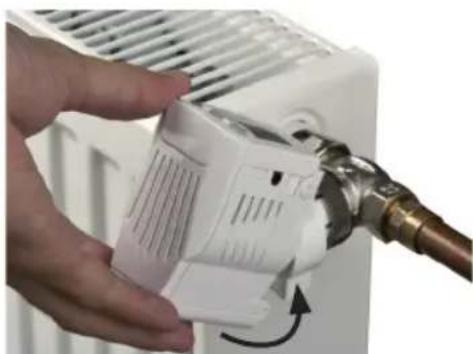

Montáž

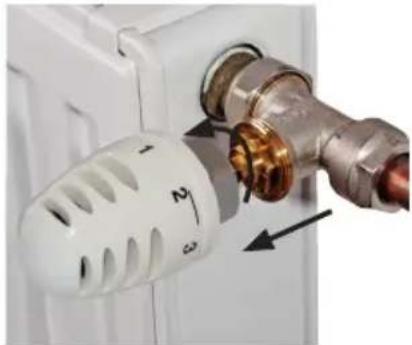

1. Odstraňte původní hlavici z ventilu, jednoduchým odšroubováním (bez nutnosti vypouštění vody z topného systému).

2. Pomocí vhodného šroubováku otočte aretační západku směrem nahoru a vysuňte převodovou část z těla hlavice.

3. Uchopte převodovou část hlavice PH-HD23, vyšroubujte ozubené kolečko proti směru hodinových ručiček až na doraz. Nasad'te převodovou část s maticí na ventil a rukou dotáhněte matici na ventil (NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE!).

1. Uchopte těleso hlavice displejem směrem nahoru, zkontrolujte zda páčka západky směruje také vzhůru. Potom těleso naklapněte z vrchu dolů na ventil s převodovou části.

2. Pomocí vhodného šroubováku otočte aretační západku směrem k ventilu, pro dokončení montáže.

Po nasazení hlavice na ventil se na displeji objeví nápis "Ad:AP" a hlavice se automaticky přizpůsobí ventilu (dokud neproběhne adaptace správně objevuje se i nápis Err). Tato adaptace trvá cca 1min., poté se hlavice vrátí do normálního režimu.

V případě nekompatibility matice s ventilem vyberte redukci viz str.20.

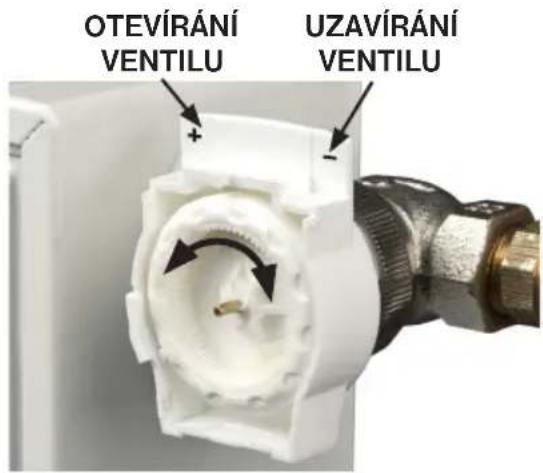

6. NOUZOVÉ MANUÁLNÍ OVLÁDÁNÍ VENTILU

Sejměte těleso z převodové části, ventil nastavte manuálně otáčením ozubeného kolečka dle obrázku.

OTEVÍRÁNÍ VENTILU UZAVÍRÁNÍ VENTILU

AUTOMATICKÁ ADAPTACE NA VENTIL

Při první montáži hlavice na ventil, dochází k hledání dorazů ventilu tzv. adaptaci na ventil. Hlavice si uloží naměřené hodnoty a regulaci provádí v daném rozsahu chodu ventilu (nápis Err znamená, že hlavice ještě nezná dorazy). Při každém oddělení tělesa hlavice od převodové části se provádí automatická adaptace, aby regulace probíhala správně.

1 Err Rd:AP 18.0°C AUTO - i ← + 满文苑

Umístění a výměna baterií

- otevřete kryt baterii a odstraňte ochranný papírek baterii (při prvním použití), tím se stane PH-HD23 funkční;

- nutnost výměny baterií je indikována na displeji symbolem

- před výměnou baterií vyčkejte do doby, kdy displej nebude svitit a hlavice nebude točit (zavírat nebo otevírat ventil), během výměny baterií nemačkejte žádné tlačítko.

POZOR! V případě, že výměna trvá déle než 20 s, na displeji zmizí veškeré údaje, ale program a parametry zůstanou uchovány. Je nutné zkontrolovat nastavení času, jestliže je hlavice v bezdrátovém režimu tak se čas synchronizuje automaticky.

Pokud po vložení baterii nedojde ke správné komunikaci s centrální jednotkou, je nutné vyjmout baterie na cca 2 minuty. Po opětovném vložení baterii otestujte komunikaci z centrální jednotky tl.TEST.

Do hlavice NEVKLÁDEJTE použité (nebo dobíjecí) baterie s menším celkovým napětím jak 2.75 V!

Vždy používejte alkalické baterie 2 x1.5 V/ AA.

! Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

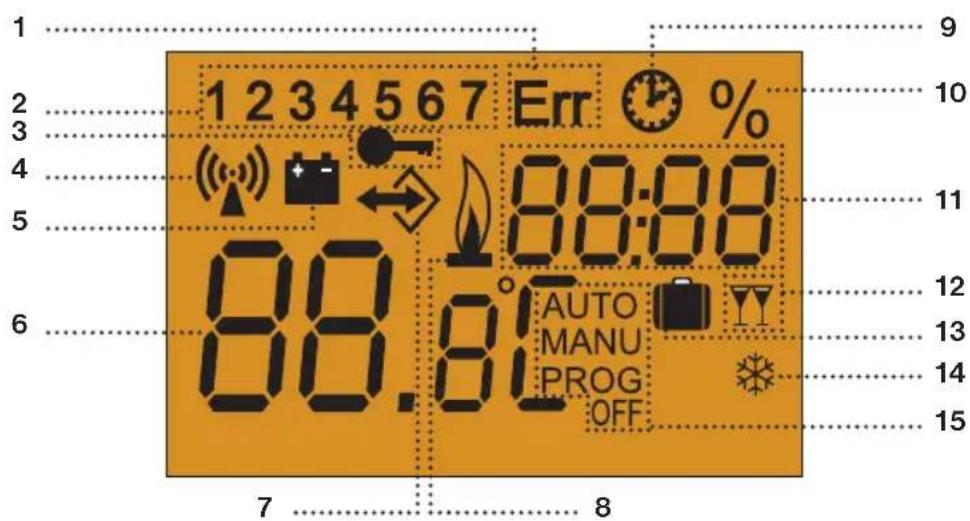

Ovládání (přehled)

1 2 3 4 5 6 7 Err % 88:88 88.8° AUTO MANU PROG OFF 7 8 9 10 11 12 13 14 15

1) Indikace chyb (viz str. 19)
2) Aktuální den
3) Zámek kláves (viz str. 18)
4) Znak vysílání signálu v obrácené komunikaci
5) Indikace slabých baterií
6) Aktuální teplota
7) Indikace komunikace v systému PocketHome® (blíže na str. 10)

komunikace základní (CJ -> prvek)

komunikace obrácená (prvek -> CJ)

8) Indikace žádosti o topení
9) Režim nastavení hodin
10) Znak procenta otevření ventilu
11) Zobrazení požadované teploty/ aktuálního času/ pozice ventilu a další informace (chybová hlášení, externí teplotní čidlo...)
12) Indikace funkce BOOST (viz str. 15)
13) Indikace funkce dovolená
14) Indikace nezámrzové teploty (3°C)
15) Nastavený režim

Funkce ovládacích tlačítek

i← - +

vstup do menu (AUTO, MANU, rFM, OFF, CLO, PROG, PAr, SEr, UAd) krátký stisk = potvrzení (ENTER) dlouhý stisk= krok zpět

listování funkcemi nastavení teploty a času aktivace funkce BOOST viz str.15 uzamčení kláves viz str.18

Pozn.:

Podsvícení displeje aktivujete prvním stiskem jakéhokoli tlačitka!

Pokud 2 min. nedojde ke stisknutí nějakého tlačitka, vraci se hlavice do základního režimu. Funkce tl. — a + se po delším stisknutí urychli.

Pokud bude PH-HD23 spárováno s centrální jednotkou, čas není nutné nastavovat. Ten bude automaticky aktualizován centrální jednotkou.

A B C Zákl. zobrazení

3 8:05 21.7°C AUTO - i← + i←

Objeví se AUTO popř. MANU

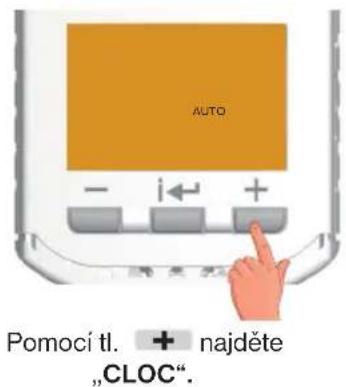

AUTO Pomoci tl. + najděte „CLOC“.

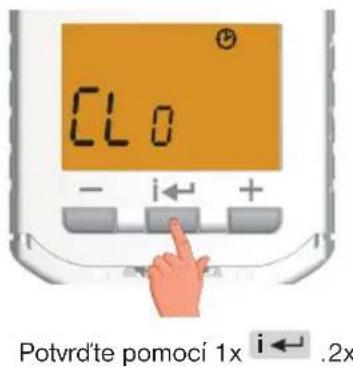

CL0 Potvrd'te pomocí 1x i ← .2x

DEF

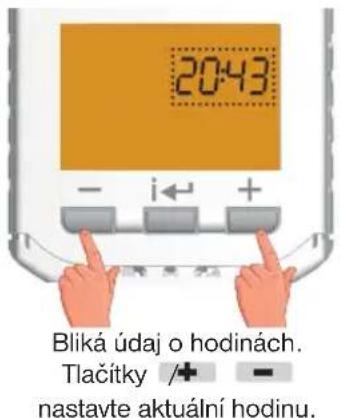

20:43 Bliká údaj o hodinách. Tlačitky /+ nastavte aktuální hodinu.

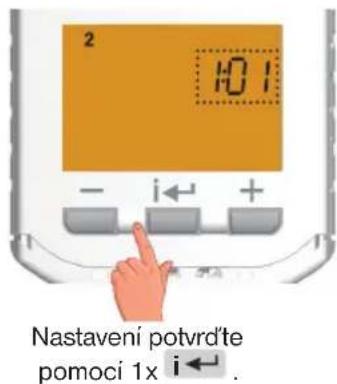

2 10:1 - i← + Nastavení potvrd'te pomoci 1x i← .

Stejným způsobem nastavte postupně minuty, sekundy tak jako den, měsic a rok. Každé nastavení potvrd'te tlačitkem i ← .

G

Pro návrat do základního zobrazení stiskněte dlouze 2x i ←

Na 3 hlavice je možné spárovat 1 magnetický kontakt. Při otevřeni kontaktu budou všechny hlavice reagovat zavřením ventilu.

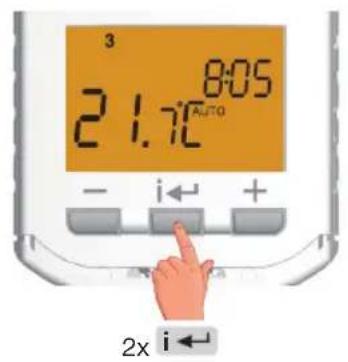

A B C Zákl. zobrazení Objeví se AUTO

3 8:05 21.70 Auto - i ← + 2x i ←

popř. MANU

AUTO Pomocí tl. najděte „PAr“.

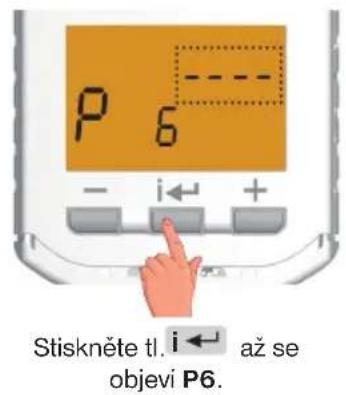

P 6 - i ← + Stiskněte tl. i ← až se objeví P6.

D

P 6 OPEN - i← + Tlačitky /+ - nastavte OPEN.

E

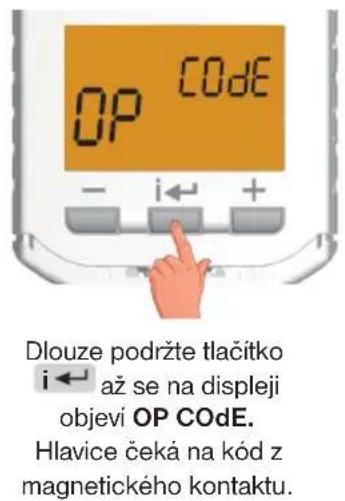

OP CODE - i ← + Dlouze podržte tlačitko i ← až se na displeji objeví OP COdE. Hlavice čeká na kód z magnetického kontaktu.

F

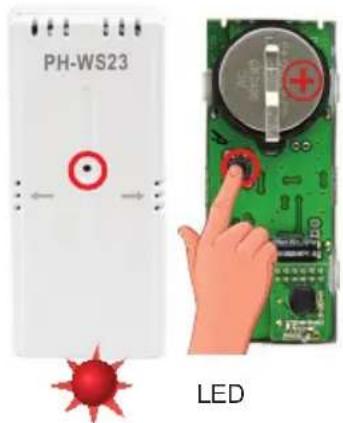

Na PH-WS32 krátce stiskněte tlačitko pro vyslání kódu.

Přejete si aktivovat 2. magnet s touto hlavici?

Stiskněte 2x dlouze tlačitko i← pro návrat do základního zobrazení.

UR d - i← + Stiskněte 1x i←.

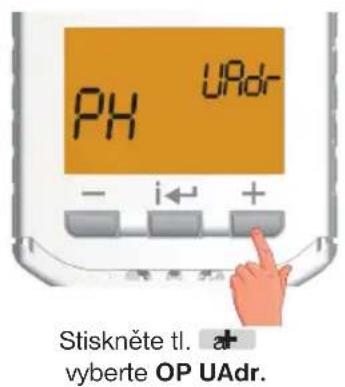

PH UPdr - i + Stiskněte tl. a+ vyberte OP UAdr.

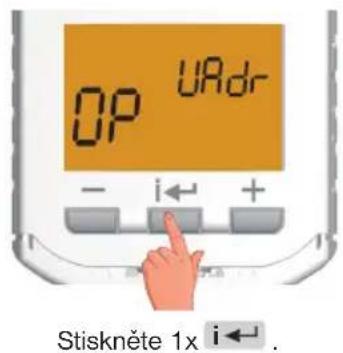

OP uRdr - i ← + Stiskněte 1x i← .

Na PH-WS32 krátce stiskněte tlačitko pro vyslání kódu.

Hlavice čeká na kód z magnetického kontaktu.

Po naučení kódu se hlavice automaticky vráti do základního zobrazení.

i

Pokud chcete magnetické kontakty deaktivovat, zvolte v parametru P6 (str.17) jinou hodnotu než OPEN!

Párování s centrální jednotkou

Pro aktivaci do systému PocketHome® je možné použit software PH-PC-SW nebo aplikaci PocketHome pro chytré telefony (zdarma ke stažení na ObchodPlay, AppleStore)!

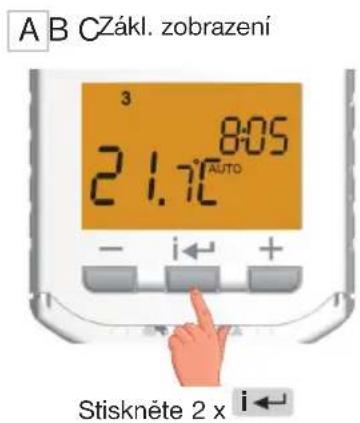

A B CZákl. zobrazení 3 8:05 21.75 AUTO - i ← + Stiskněte 2 x i ←

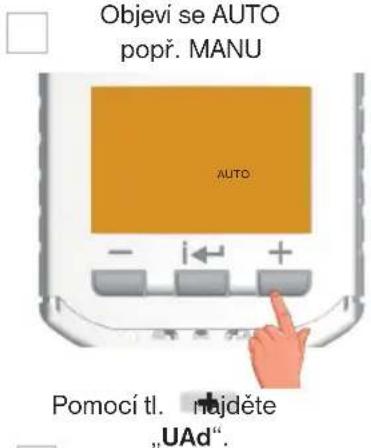

Objevi se AUTO popř. MANU AUTO Pomoci tl. najděte „UAd“.

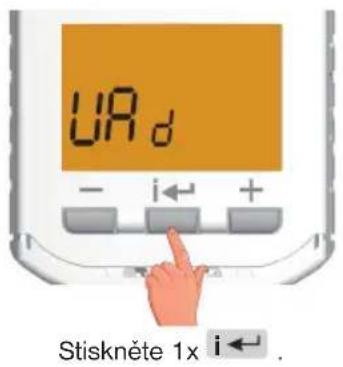

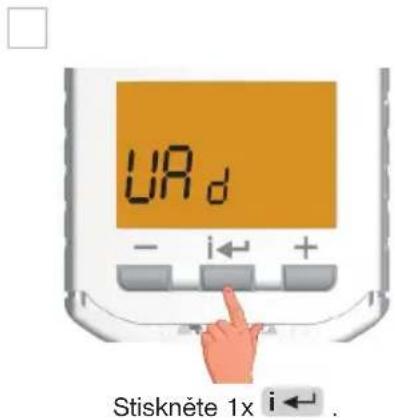

UR d - i← + Stiskněte 1x i← .

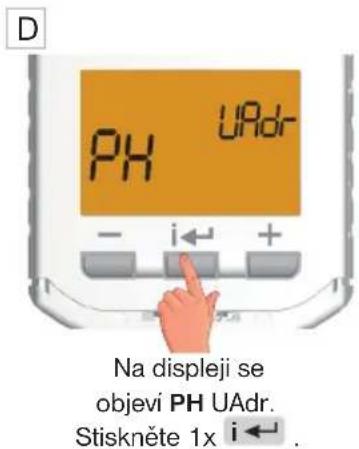

D PH UAdr - i← + Na displeji se objeví PH UAdr. Stiskněte 1x i← .

E Na PH-CJ37/PH-BHD stiskněte tl. TEST v režimu ACTIV pro daný prvek HD (viz návod na CJ nebo SW).

Při aktivaci hlavice do systému, se každé hlavici postupně příradí adresa od 1 do 63. Tuto adresu nelze změnit, ale je možné hlavici deaktivovat ze systému PocketHome®.

Zapište si adresu na štitek hlavice!

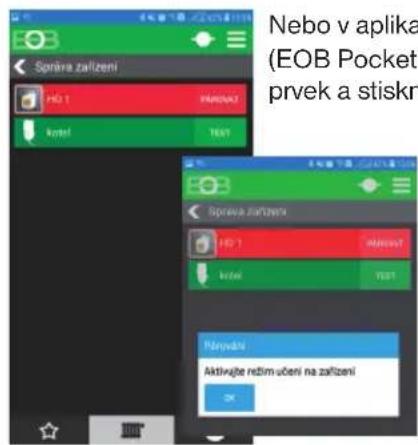

Nebo v aplikat (EOB Pocket) prvek a stiskn Sprava zaltizeni HID 1 HINDUKT kotel TEST Sprava zaltizeni HID 1 aktivačit kotel TEST Nývajte Aktivajte režim učení na zaltizeni OK

Nebo v aplikaci pro PH-CJ39 (EOB PocketHome) prídejte prvek a stiskněte tl. „Párovat“.

F 18 1000 - i← + 向关方向

V menu hlavice UAd se objeví unikátní číslo* centrální jednotky.

Po správném naučení se na PH-HD23 objeví nápis tEST a symbol pro komunikaci s CJ. V menu hlavice se objeví rFM.

Upozornění: pokud je PH-HD23 aktivována do systému PocketHome® (bezdrátového režimu) NENÍ NUTNÉ provádět další nastavení. Veškeré procesy budou řízeny z centrální jednotky!

P 8 - i← + za Pomocí tl. - vyberte „P8 ---“.

Na displeji zmizí symbol komunikace Tímto PH-HD23 č.1 čne pracovat nezávisle na centrální jednotce.

Nezapomeňte deaktivovat PH-HD23 i na centrální jednotce, jinak CJ bude hlásit Err!

Nastavení programu

Pokud bude PH-HD23 spárováno s centrální jednotkou, program není nutné nastavovat.

ABC
Zákl. zobrazení

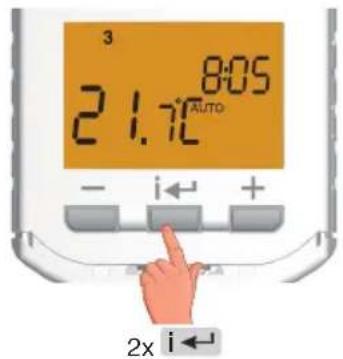

3 8:05 21.70 Auto - i + 2x i ←

Objeví se AUTO
popř. MANU

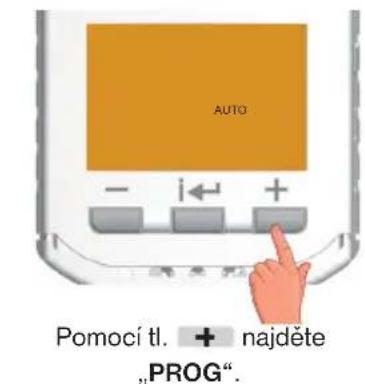

AUTO Pomocí tl. + najděte „PROG“.

PROG - i ← + Stiskněte 1x i ← .

D

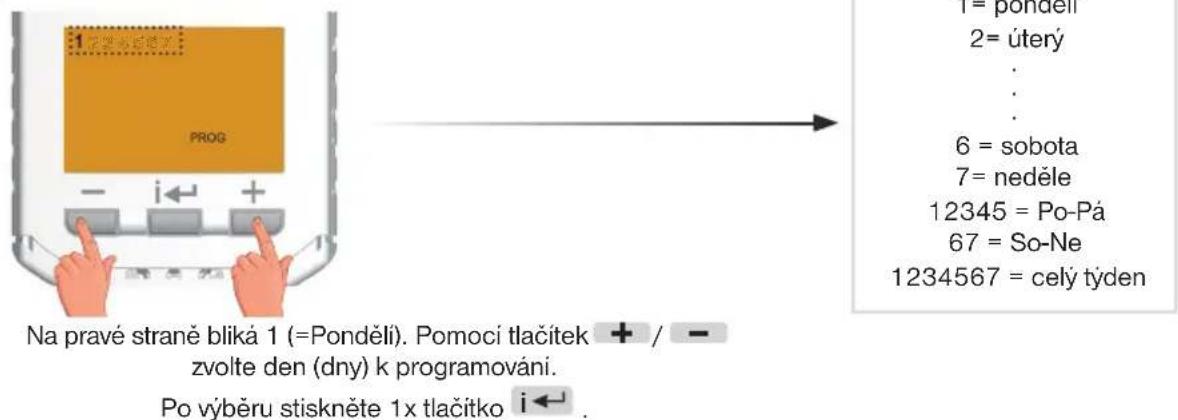

1 = pondělí 2 = úterý : : 6 = sobota 7 = neděle 12345 = Po-Pá 67 = So-Ne 1234567 = celý týden Na pravé straně bliká 1 (=Pondělí). Pomoci tlačítek + / - zvolte den (dny) k programování. Po výběru stiskněte 1x tlačítko i←.

E

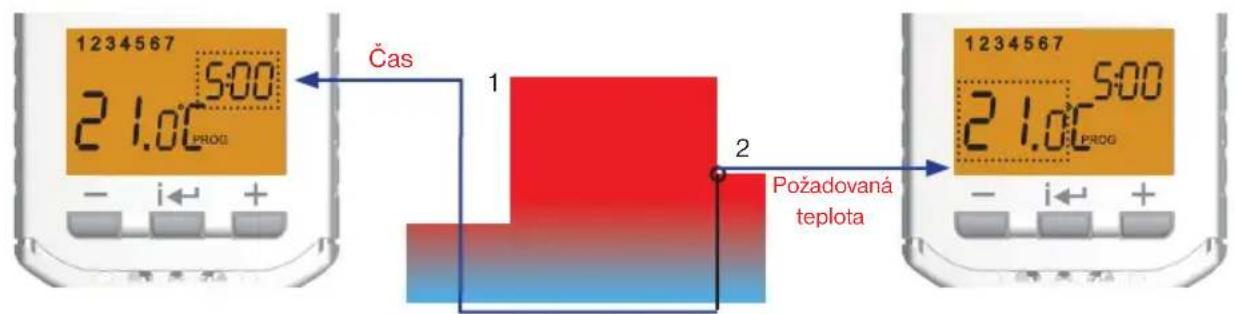

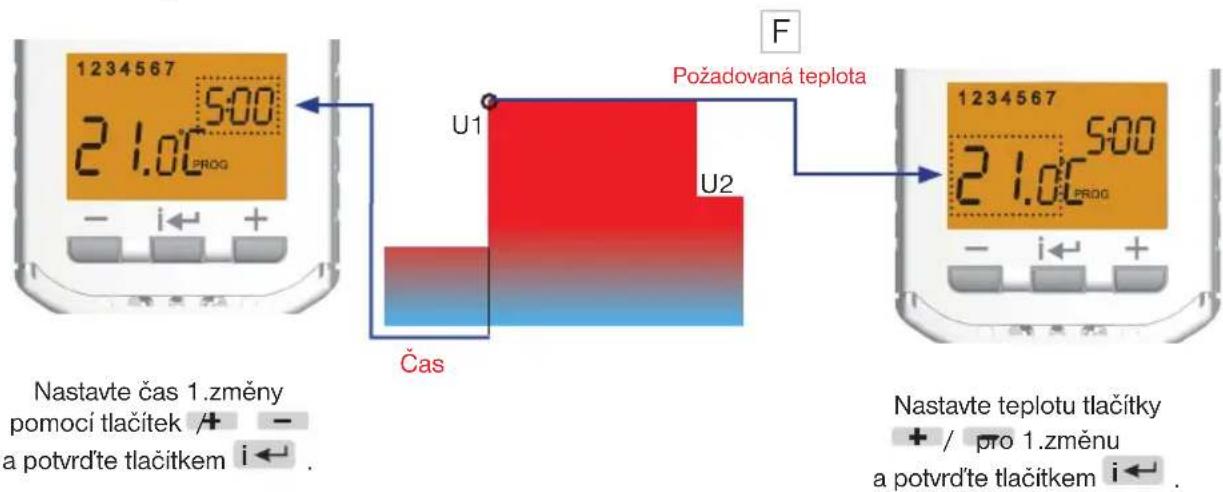

1234567 5:00 21.0°C PROG Požadovaná teplota U1 U2 Čas 1234567 5:00 21.0°C PROG Nastavte čas 1.změny pomoci tlačítek /+ a potvrďte tlačitkem i← . Nastavte teplotu tlačitky + / pro 1.změnu a potvrďte tlačitkem i← .

E Na displeji se objeví 2 (2. teplotní změna).

1234567 5:00 21.0°C PROG Čas 1 2 Požadovaná teplota 1234567 5:00 21.0°C PROG

Nastavte čas 2.změny pomocí tlačítek /+ - a potvrd'te tlačítkem i ← .
Nastavte teplotu tlačitky + / pro 2.změnu a potvrd'te tlačitkem i←.

Na displeji se nyní objeví 3 pro nastavení třetí teplotní změny. Použijte stejnou metodu jako při nastavení předchozích teplotních úseků. Tímto způsobem lze nastavit až šest teplotních změn na den. Pro výběr dalších dní stiskněte 1x dlouze tlačitko i nebo pro návrat do základního zobrazení stiskněte 3x dlouze tlačitko i .

Aby hlavice pracovala dle nastaveného programu, musí být aktivován pracovní režim AUTO.

Nastavení pracovních režimů jednotky najdete na str. 14.

U každého týdenního programu je možné nastavit každý den samostatně nebo využit nastavení bloků dnů, např. pondělí až pátek se stejnými časovými intervaly a sobotu až neděli s jinými.

Není nutné využít všech 6 časových změn. Pokud zadáte 4 časové změny, použijte tl. i← pro potvrzení 5 a 6 změny (ty zůstanou nevyužité).

3 21.76 8:05 AUTO - i ← + +

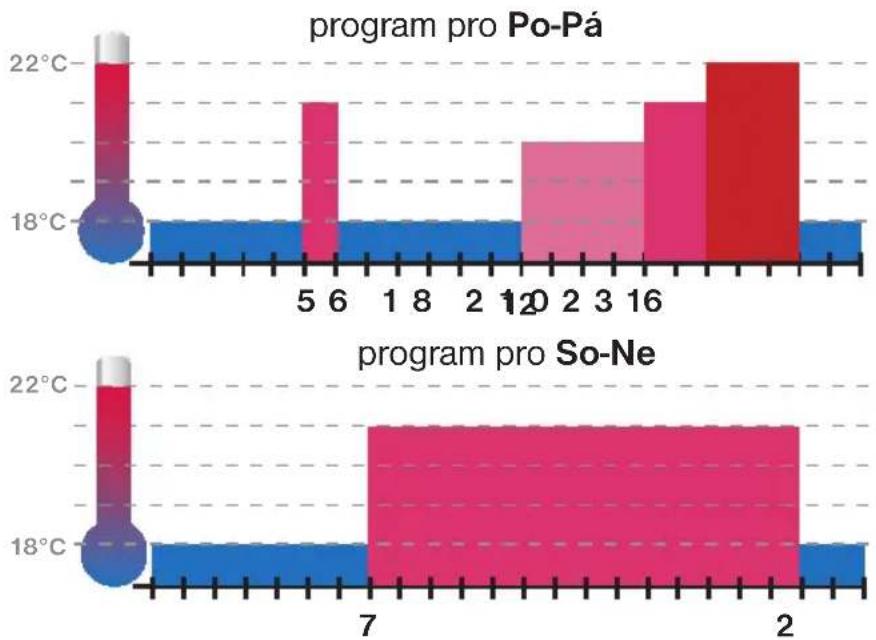

Přednastavený program z výroby

Pracovní režimy

Stisknutím tl. i ← se aktivuje podsvícení displeje, dalším stiskem tl. i ← vstoupíte do menu.

Tl. /+ listujete v menu:

AUTO MANU OFF

3 21.76 8:05 AUTO - i← + +

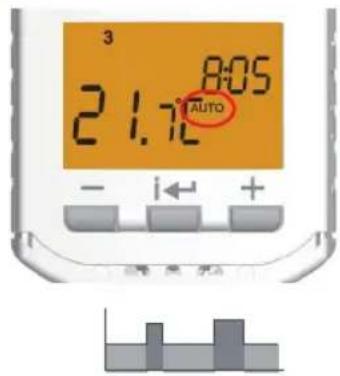

V režimu AUTO pracuje hlavice dle nastaveného týdenního programu.

V režimu MANU pracuje hlavice dle jedné nastavené teploty, dokud není ručně změněna.

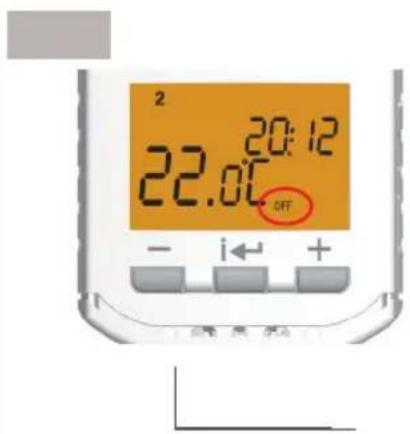

2 20:12 22.0°C OFF - i← + 请勿先

i
Hlavice je vypnutá - zavřená.
Nezámrzová ochrana (3 °C) je stále aktivní.

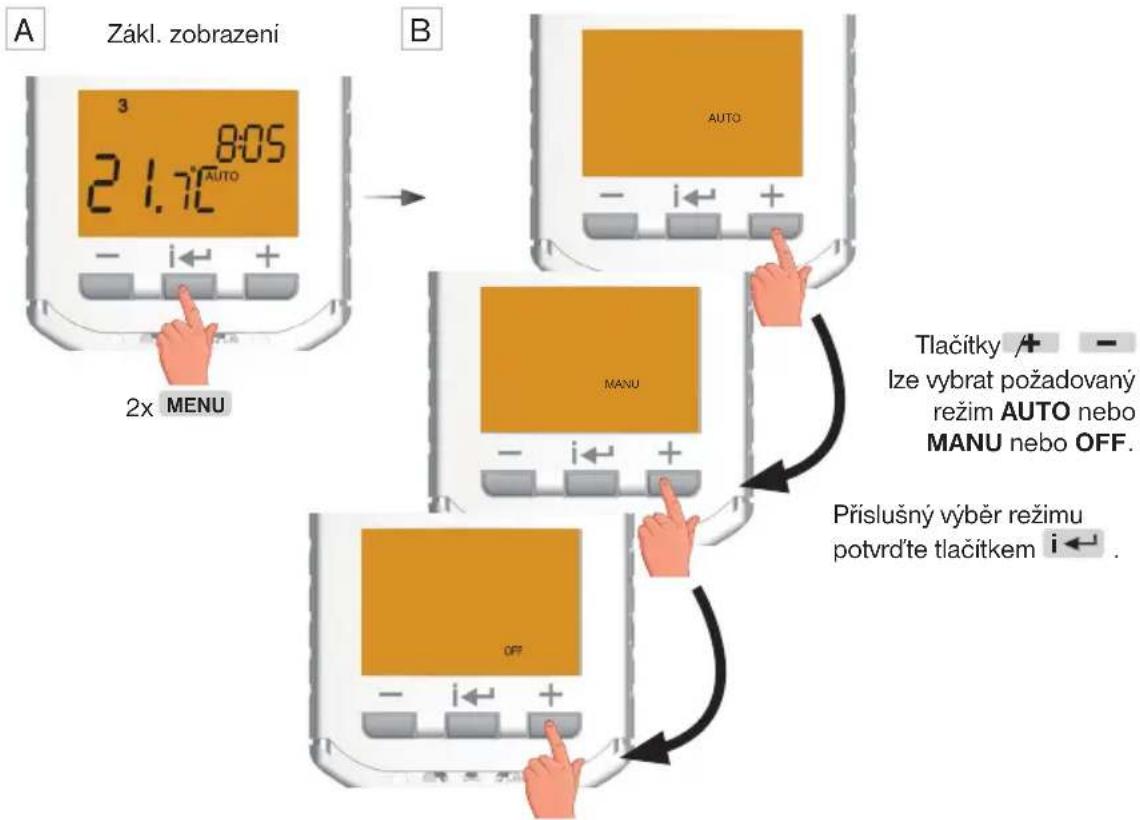

ZMĚNA PRACOVNÍHO REŽIMU

Změna požadované teploty

Při aktivním režimu AUTO

A
Zákl. zobrazení

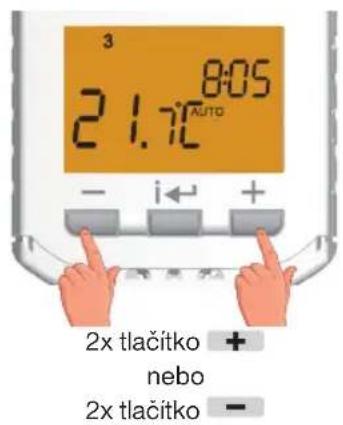

3 8:05 21.70 AUTO - i + 2x tlačitko + nebo 2x tlačitko -

B

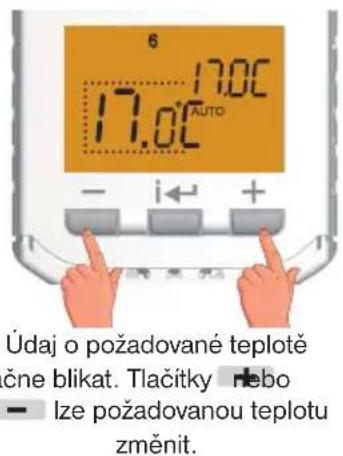

6 17.0°C 17.0°C AUTO - i + Údaj o požadované teplotě čne blikat. Tlačitky rebo - lze požadovanou teplotu změnit.

Změna požadované teploty v režimu AUTO zůstává platná pouze do další změny v programu.

Pokud chcete ovládat hlavici nezávisle na centrální jednotce, ale chcete kontrolovat teplotu v dané místnosti (zachovat bezdrátový režim), využijte NEZÁVISLÝ režim (nastavení v CJ).

Režim BOOST

i

Krátkodobé zapnutí - otevření ventilu - zvýšení teploty.

V základní komunikaci, po aktivaci funkce a pokud je hlavice nastavena jako prioritní, může ale nemusi dojít k zapnutí kotle, bude záležet na čase komunikace nastaveném na centrální jednotce.

Při obrácené komunikaci dojde k zapnutí kotle vždy (při splnění podmínek, priorita a procentuální otevření ventilu), protože požadavek je okamžitě odeslán z hlavice do centrální jednotky!

3 8:05 21.7°C AUTO - i ← + 1 2 3 4 5 6

Při zhasnutém displeji stiskněte dlouze tl. + . Na LCD se objeví znak 🎨 a hlavice na 20 minut naplno otevře ventil. Pro zrušení funkce před doběhnutim času, stiskněte dlouze tl. -

Nastavení konstant

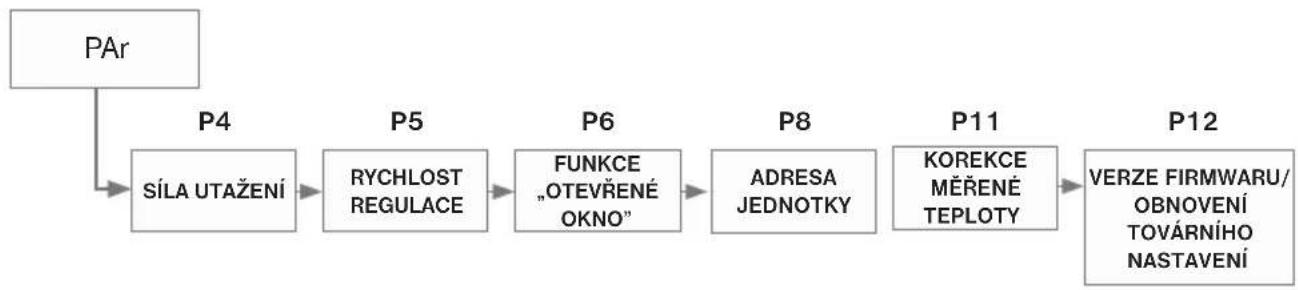

Grafi cké zobrazení konstant:


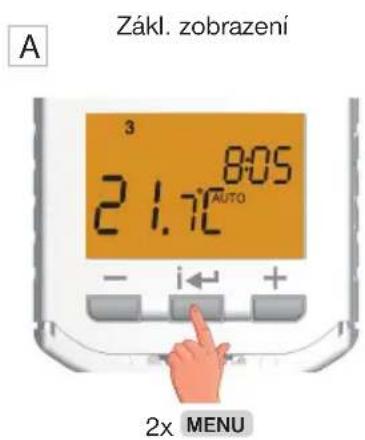

Zákl. zobrazení A 3 8:05 21.70 AUTO - i← + 2x MENU

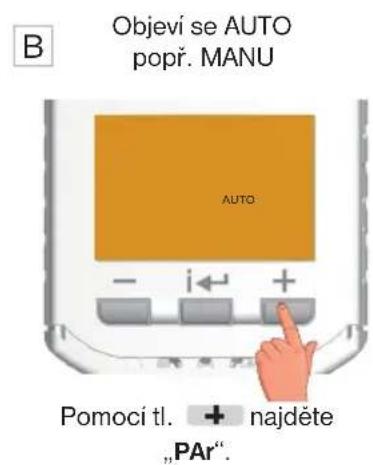

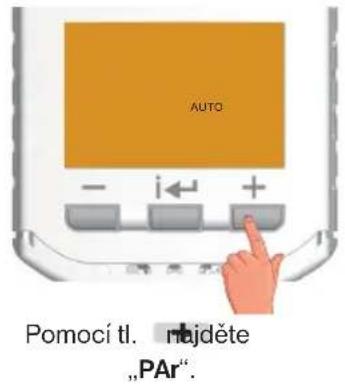

B Objeví se AUTO popř. MANU AUTO Pomocí tl. + najděte „PAR“.

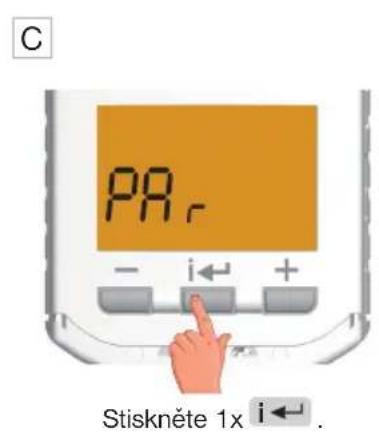

C PR. - i← + Stiskněte 1x i←.

D P4. Síla utažení ventilu

(1 až 5, z výroby 3)

i KOREKCE REFERENČNÍHO BODU:

slouží k presnému nastavení referenčního bodu při adaptaci hlavice na ventil. Pohybuje se v krocich 1 až 5 a standardně je z výroby nastavena na hodnotu 3. Tuto hodnotu není potřeba většinou měnit. Změnu je nutné provést jen v připadě, že hlavice se nedokáže na ventil adaptovat a hlási Err1 nebo propoušti-li i při zavřeném ventilu. Korekce je také nutná u starších ventilů s vymačkanými těsnícími kroužky nebo u ventilů, které kladou větší mechanický odpor. Čím větší číslo, tím větší síla při utažení ventilu.

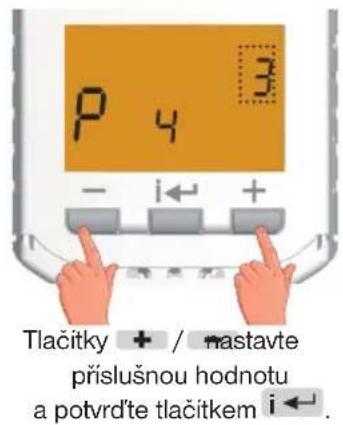

P 4 3 - i← + Tlačitky + / nastavte příslušnou hodnotu a potvrd'te tlačitkem i←.

Příklady nastavení:

1. Hlavice propouští vodu i při zavření na 0% - zvětšíme danou konstantu na 4 nebo 5.
2. Hlavice začne propouštět vodu až nad hodnotou 50% otevření - zmenšime danou konstantu na 2 nebo 1.

E P5. Rychlost regulace

(1 až 3, z výroby 2)

Hodnoty určují rychlost dosažení požadované teploty:

1 pomalejší regulace, nedochází k překmitům
2 optimální regulace, střední rychlost (přednastaveno)
3 rychlejší dosažení požadované teploty s možností překmitu požad. teploty

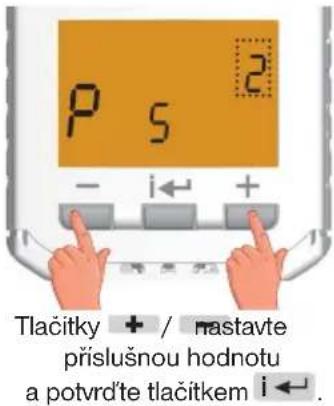

P 5 2 Tlačitky + / nastavte príslušnou hodnotu a potvrd'te tlačitkem i ← .

F P6. Funkce „ OTEVŘENÉ OKNO“

(0.2°C až 5°C/OPEN/----, z výroby neaktivní ----)

i FUNKCE OTEVŘENÉ OKNO:

Pokud náhle poklesne teplota v místnosti (např. vlivem otevření okna) o nastavenou teplotu během 2 minut, hlavice uzavře ventil a tim šetří energii. Na displeji se střídavě zobrazuje symbol ----, údaj o požadované teplotě, aktuální čas a pozice ventilu v procentech. K ukončení režimu dojde při nárůstu teploty nebo za 30 minut.

K dalšímu režimu "otevřené okno" může dojít nejdříve po 10ti minutách a opětovnému poklesu o nastavenou teplotu.

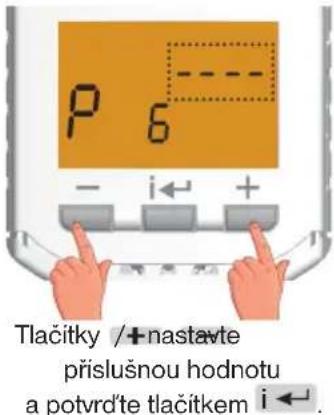

P 6 - i← + Tlačitky /+ nastavte príslušnou hodnotu a potvrďte tlačitkem i ←.

G P8. Adresa hlavice

(z výroby 0)

i Adresa se nastavi automaticky po aktivaci hlavice do systému PocketHome® (viz str. 10).

Na místě pomlček je vždy číslo1 až 63, které udává adresu prvku v centrální jednotce.

P 8 1 - i+

H P11. Korekce měřené teploty

(-5°C až +5°C, z výroby 0)

Tato konstanta slouži k manuálnímu srovnání odchylek mezi skutečnou a naměřenou teplotou (to může být například způsobeno nevhodným umístěním hlavice).

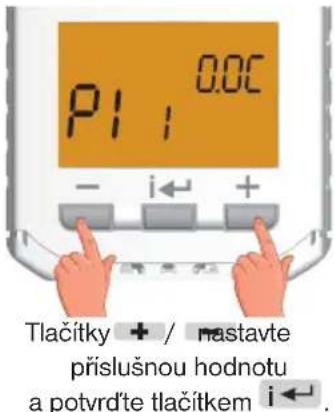

P1 : 0.0C - i ← + Tlačitky + / nastavte příslušnou hodnotu a potvrďte tlačítkem i ← .

P12. Verze Firmwaru/Obnovení továrního nastavení

i Pod konstantou se zobrazí informace o verzi fi rmwaru.

Pokud stisknete dlouze tlačitko (na více než 3s), objeví se na displeji nápis RESET a hlavice se vrátí do továrního nastavení.

Používejte jen v nutných připadech, všechny uložené změny budou smazány a docházi i k nové adaptaci hlavice!

i Aktualizace fi rmwaru je možné provést pouze v servisním oddělení fi rmy ELEKTROBOCK CZ s.r.o.

Tipy

P12 12:03 - i← + 跳转按钮

i Slouží k zablokování klávesnice, ochrana proti nežádoucí manipulaci.

Stisknutí tl. i ← + tl.

Zrušení funkce zámku proved'te současným stisknutím

tl. i← a tl. +

2 5:30 10.0°C AUTO - i +

Ochrana proti vodnímu kameni

Jednou za 14 dní ve středu ve 12 hodin proběhne automatická adaptace, aby se zabránilo zablokování ventilu vodním kamenem. Během této funkce sviti na displeji nápis Ad:AP. Tato ochrana probihá i při zvoleném letním režimu.

1 Err Rd:AP 18.0°C AUTO - i +

Pokud teplota v místnosti je menší jak 3°C, hlavice otevře ventil. Jakmile teplota stoupne, vrací se postupně do nastaveného režimu.

Hromadné předání dat v systému PocketHome®

Při zobrazení nápisu d:Hr dochází k hromadnému testu všech hlavic, pokud:

- centrální jednotka posilá 2 x do hodiny info o stavu kotle

- pri změně času na centrální jednotce

Servisní režim

Tuto funkci použijte pouze v bezdrátovém režimu, kdy hlavice je aktivovaná do systému PocketHome®. Slouží pro ruční korekci pozice, kdy hlavice žádá o zapnutí topení.

V centrální jednotce je tato hodnota uvedena v parametru procentuální otevření hlavice a je pro všechny hlavice stejná.

Ale pokud některá hlavice propoušti v jiné procentuální hodnotě, lze provést na konkrétní hlavici tuto korekci:

- stiskněte tl. i ← a tl. vyberte funkci SEr, potvrd'te tl. i ← ;

- stiskněte tl. — nebo ainastavte pozici, kdy hlavice začíná propouštět, poté potvrd'te tl. i←, na LCD se objeví nastavený údaj a písmeno P.

Nastavená hodnota z CJ se na displeji hlavice indikuje plaminkem.

Zrušit ruční korekci je možné nastavením pozice v tomto servisním režimu na 0% nebo nad 90% a stisknutím tl. i ← .

Pozn.: Pokud tato korekce pozice není nastavena, platí jako požadavek na topeni pozice zadaná v centrální jednotce!

5E,

40 P - i← + % 40

Chybová hlášení

Err - svítí při první adaptaci na ventil nebo při výskytu chyb Err0 až Err3

Nejedná se o chybu, hlavice hledá správné dorazy nebo je převodová část oddělená od tělesa hlavice. Pokud svítí trvale a navíc se objevuje některá z chyb Err0 až Err3 postupujte dle níže uvedených řešení.

Err0 - chyba teplotního čidla.

Doporučujeme vyjmout baterie na cca 2 minuty a znovu vložit. Jestliže se chyba znovu objeví na LCD, kontaktujte výrobce.

1 Err Errl 18.0°C AUTO - i +

Err1 - nenalezen doraz.

Hlavice zřejmě není správně nasazena na ventilu, proved'te montáž hlavice na ventil.

Err2 - chyba při adaptaci.

Oddělte těleso hlavice od převodové části a znovu hlavici nasadťe, následně proběhne adaptace. Při opětovném zobrazení chyby, nastavte P4 na vyšší hodnotu (síla utažení ventilu, viz str.16).

Err3 - chyba mechanismu hlavice nebo zatuhlý ventil.

Oddělte hlavici od radiátoru a ručně procvičte ventil několikanásobným stiskem pístu. Poté proved'te opětovnou montáz hlavice na radiátor, následně proběhne adaptace. Při opětovném zobrazení chyby, nastavte P4 na vyšší hodnotu (síla utažení ventilu, viz str.16).

Err4 - chyba vysílání

Na centrální jednotce vyberte menu INFO, zvolte příslušnou hlavici a stiskněte tl. TEST. Pokud nedojde k vzájemnému spojení, proved'te reset na bezdrátové hlavici a to vytažením baterií na dobu delší jak dvě minuty. Zkuste opět TEST spojení. V případě neodstranění závady, hlavici znovu spárujte s centrální jednotkou. Při nadále pokračující závadě, zašlete hlavici na opravu.

PH-HD23

Bezdrátová digitální hlavice - S PODSVÍCENÝM DISPLEJEM -

POCKET HOME -

Technické parametry
Napájení	2 x 1.5 V alkal. baterie typ AA (jsou součástí balení!)
Typ komunikace obousměrná
Frekvence 433,92 MHz
Dosah 300 m	(na volné ploše), 35 m (v zástavbě)
Počet teplotních změn na každý den 6 změn
Minimální program.čas 10 minut
Rozsah nastavitelných teplot +3°C až 40°C
Nastavení teplot po 0.5°C
Minimální indikační skok 0.1°C
Přesnost měření ± 0,5°C
Životnost baterií 1 až 3 roky	podle typu použité baterie
Stupeň krytí IP30
Pracovní teplota 0°C až +40°C

Tabulka použitelných ventilů
PH-HD23 bez redukce(závit M30x1,5)	PH-HD23 s redukcí
HONEYWELL	HERZ (závit M28x1,5)
HEIMEIER	DANFOSS (závit M28x1,5)
VAC	UNIVA
JUNKERS	(shodné s HERZ) (závit M28x1,5)
KORADO	COTERM (závit M28x1,5)
PURMO (shodné s HEIMEIER,KORADO)	MYJAVA (závit M28x1,5)
SIEMENS	DANFOSS RTD (závit M30x1,5)
KERMI	Pro nové typy ventilů značky
DIANORM	OVENTROP
RADSON	a ENBRA (M30x1,5) není třeba
DELONGHI	redukce.

PROHLÁŠENÍ O SHODĚ

Timto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení PH-HD23 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

Specialista na systém PocketHome®

[phone]

Uvedené redukce je možné objednat na www.elbock.cz

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel./fax: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]

www.elbock.cz
