• Bezdrátová termostatická hlavice, prvek systému PocketHome®
• Nadřazeným prvkem mohou být centrální jednotky PH-CJ39, PH-CJ37 a řídicí jednotka PH-BHD(7)
• Ovládání polohy ventilu podle požadované teploty
• Snímání aktuální teploty z vestavěného čidla
• Napájení alkalickými bateriemi 2x1.5 V typ AA
• Obousměrná rádiová komunikace na 433.92 MHz
• Možnost obrácené komunikace pro rychlejší odezvy
• Možnost instalace antivandal krytu (viz str.5)

PH-HD03 je určena pro regulaci teploty radiátorů. Je vybavena novými funkcemi, které zajišťují komfortní ovládání ventilů. Hlavici je konstrukčně řešena pro ventily M30x1.5, ale lze ji pomocí redukcí montovat i na další typy ventilů (viz str.8).

TĚLESO HLAVICE VČETNĚ BATERIÍ

PŘEVODOVÁ ČÁST

POPIS FUNKCE LED A FUNKČNÍHO TLAČÍTKA (R)

FUNKČNÍ TLAČÍTKO (R):

LED1	LED2	FUNKCE
		1 x za 8 s = prázdná paměť, není naučen kód2 x za 8 s = chyba komunikace3 x za 8 s = mechanická chyba
		BLIKAJÍ STRÍDAVĚ = režim učení kóduBLIKAJÍ SOUČASNĚ = kód byl naučen
		svítí současně cca 3 s = kód byl SMAZÁN
		svítí cca 1s = přijem/ vyslání kódu
		1x za 8 s = režim OKNO
		nesvítí žádná dioda = stav OK

VYSVĚTLIVKY:

svítí

NESVÍTÍ

BLIKÁ

KRÁTKÉ STISKNUTÍ (cca 1.5 s) - režim učení kódu.

DLOUHÉ STISKNUTÍ (cca 5 s) - RESET (vymázání kódu z paměti = současně svítí zelená a červená LED cca 3 s).

Umístění a výměna baterií

• otevřete kryt baterii a odstraňte ochranný papírek baterii (při prvním použití), tím se stane PH-HD03 funkční;
• nutnost výměny baterií je indikována v aplikaci symbolem nebo přímo na nadřazené jednotce PH-BHD (PH-CJ37), v režimu INFO symbolem,
• před výměnou baterií vyčkejte do doby, kdy hlavice nebude točit (zavírat nebo otevírat ventil), během výměny baterií nemačkejte tl.R.

POZOR! Pokud po vložení baterií nedojde ke správné komunikaci s centrální jednotkou, je nutné vyjmout baterie na cca 2 minuty. Po opětovném vložení baterií otestujte komunikaci z centrální jednotky tl.TEST.

Do hlavice NEVKLÁDEJTE použité (nebo dobíjecí) baterie s menším celkovým napětím jak 2.75 V!

Vždy používejte alkalické baterie 2 x1.5 V/ AA.

! Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady!

Tipy

Funkce OTEVŘENĚ OKNO

Pokud náhle poklesne teplota v místnosti (např. vlivem otevření okna o 1.2°C během 2 minut), tak hlavice uzavře ventil a tím šetří energii. Ve spojení s řídici jednotkou PH-BHD se na displeji jednotky objeví nápis "OKNO". K ukončení režimu dojde při nárustu teploty nebo do 30 minut. K dalšímu režimu "otevřené okno" může dojit nejdříve po 10-ti minutách a opětovnému poklesu o 1.2°C.

Ochrana proti vodnímu kameni

Jednou za 14 dní ve středu ve 12 hodin proběhne automatická adaptace, aby se zabránilo zablokování ventilu vodním kamenem. Během této funkce svítí na displeji nápis Ad:AP. Tato ochrana probíhá i při zvoleném letním režimu.

Pokud teplota v místnosti je menší jak 3°C, hlavice otevře ventil. Jakmile teplota stoupne, vrací se postupně do nastaveného režimu.

Autonomní režim hlavice

Pokud dojde ke ztrátě signálu s nadřazenou jednotkou na dobu delší jak 24 hod, hlavice reguluje na 17°C.

Montáž

1. Odstraňte původní hlavici z ventilu, jednoduchým odšroubováním (bez nutnosti vypouštění vody z topného systému).

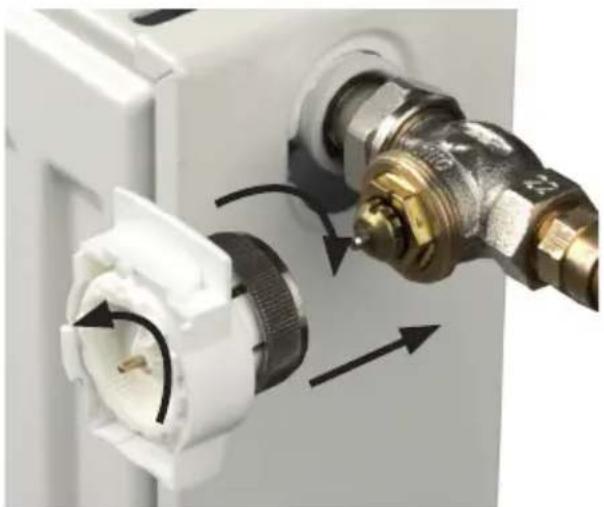

1. Uchopte převodovou část hlavice PH-HD03, vyšroubujte ozubené kolečko proti směru hodinových ručiček až na doraz. Nasad'te převodovou část s maticí na ventil a rukou dotáhněte maticí na ventil (NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE!).

2. Pomocí vhodného šroubováku otočte aretační západku směrem nahoru a vysuňte převodovou část z těla hlavice.

1. Uchopte těleso hlavice tak, aby čelní panel směřoval směrem nahoru, zkontrolujte zda páčka západky směřuje také vzhůru. Potom těleso naklapněte z vrchu dolů na ventil s převodovou částí.

V prípadě nekompatibility matice s ventilem vyberte redukci viz str.8.

1. Pomocí vhodného šroubováku otočte aretační západku směrem k ventilu, pro dokončení montáže.

Po nasazení hlavice na ventil dojde k automatické adaptaci a hlavice se přizpůsobí ventilu. Tato adaptace trvá cca 1min., poté se hlavice vrátí do normálního režimu.

6. NOUZOVÉ MANUÁLNÍ OVLÁDÁNÍ VENTILU

Sejměte těleso z převodové části, ventil nastavte manuálně otáčením ozubeného kolečka dle obrázku.

DOPORUČENÉ ZABEZPEČENÍ - ANTIVANDAL (obj.č.9903)

Montáž na různé typy ventilů.

Párování s centrální jednotkou

i

Pro aktivaci do systému PocketHome® je možné použít aplikaci EOB PocketHome pro chytré telefony nebo PC s win10 (zdarma ke stažení na ObchodPlay, AppleStore, Microsoft store)!

1) Přihlaste se do aplikace EOB-POCKETHOME.
2) Přejděte do nastavení (MENU -> Nastavení).
3) Spustte servisní režim, aby bylo možné prídávat prvky do systému.
4) Z nabídky vyberte „Správa zařízení„.
5) Klikněte na MENU -> Přidat zařízení.
6) Z nabídky vyberte typ „HD“ a pojmenujte si toto zařízení. Případně jej můžete umístit do místnosti. Následně klikněte na OK.
7) Vyčkejte na rozblikání LED CODING na centrální jednotce.
8) V pravé části obrazovky u vytvořeného prvku vyberte možnost „Párovat,,
9) Nyní jste vyzváni k aktivaci režimu učení na zařízení.

10) Uved'te hlavici do režimu učení:

11) V aplikaci potvrd'te výzvu stisknutím tlačítka OK.
12) Po správném naučení obě LED několikrát současně zablikají.
13) Nyní je prvek úspěšně přidán do systému a je možné jej začít používat.

Pokud hlavice toči motorem nebo probíhá adaptace nepřijímá ani nevysílá signál!

Deaktivace

Po stisknuti FUNKČNÍHO TLAČÍTKA zablikají obě diody současně, dojde k vymazání kódu!

stiskneme dlouze FUNKČNÍ TLAČÍTKO na cca 5 s

Prázdná paměť, červená LED bliká (1x/8s)

Nezapomeňte deaktivovat PH-HD03 i na centrální jednotce, jinak CJ bude hlásit Err!

Chybová hlášení

Pokud na PH-HD03 bliká červená dioda v intervalu 3x za 8s tak, oddělte těleso hlavice od převodové části a znovu nasad'te. Proběhne adaptace.

Pokud dojde k opětovné chybě, doporučujeme kontaktovat výrobce.

PH-HD03

Bezdrátová digitální hlavice

- BEZ DISPLEJE -

Technické parametry
Napájení	2 x 1.5 V alkal baterie typ AA (jsou součástí balení!)
Typ komunikace obousměrná
Frekvence 433,92 MHz
Dosah 300 m	(na volné ploše), 35 m (v zástavbě)
Životnost baterii topná sezóna
Stupeň krytí IP30
Pracovní teplota 0°C až +40°C

Tabulka použitelných ventilů
PH-HD03 bez redukce(závit M30x1,5)	PH-HD03 s redukci
HONEYWELL	HERZ (závit M28x1,5)
HEIMEIER	DANFOSS (závit M28x1,5)
VAC	UNIVA
JUNKERS	(shodné s HERZ) (závit M28x1,5)
KORADO	COTERM (závit M28x1,5)
PURMO (shodné s HEIMEIER,KORADO)	MYJAVA (závit M28x1,5)
SIEMENS	DANFOSS RTD (závit M30x1,5)
KERMI	Pro nové typy ventilů značky
DIANORM	OVENTROP
RADSON	a ENBRA (M30x1,5) není třeba
DELONGHI	redukce.

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení PH-HD03 je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz
