NÁVOD K OBSLUZE WS350 Elektrobock

Bezdrátové digitální čidlo vlhkosti je vhodné do míst, kde je nutné udržovat stálou vlhkost vzduchu (např. sklady). WS350 je vysílač, který snímá relativní vlhkost v místě, kde je umístěn. Pokud dojde ke zvýšení relativní vlhkosti, vysílá signál do přijímače řady WS3xx, na který může být připojen např. ventilátor (pro odvětrání nadměrné vlhkosti z místnosti).

Relativní vlhkost (RH) je procentuální vyjádření obsahu vodní páry ve vzduchu za dané teploty oproti vzduchu vodní párou plně nasyceném při téže teplotě. Vysoká RH může způsobit kondenzaci vodních par a tím i vznik plísní. Plísně pak poškozují nejen majetek, ale mohou vážně ohrozit i lidské zdraví (alergie, astma).

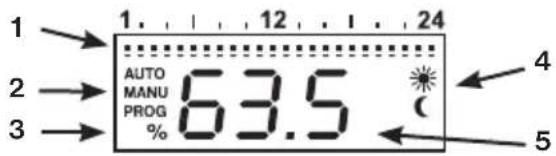

POPIS DISPLEJE: OVLÁDACÍ PRVKY:

1 2 3 AUTO MANU PROG % 12 24 4 5

1, indikace nastaveného časového programu
2, indikace zvolené funkce AUTO, MANU, PROG
3, % relativní vlhkosti
4, indikace první a druhé relativní vlhkosti (RH) v %
5, indikace času nebo RH

Fce - + i←

Fce

: slouží pro volbu funkce

(

: výběr prednastavených RH

i

: informační tlačitko (po stisknutí v režimu AUTO zobrazuje postupně požadovanou RH, aktuální čas/RH a aktuální den).

-/+

tlačitko pro potvrzení (ENTER)

pro výběr funkci a nastavení % RH

MONTÁŽ:

WS350 instalujte na vhodné místo (při montáži na zed' min.1,5m od povrchu podlahy), kde jeho činnost nebude ovlivněna přímým prouděním vzduchu (<10m/s), slunečním zářením a jinými rušivými vlivy. Také se vyvarujte montáži na venkovní stěnu. Dosah může být na volné ploše až 150m, v zástavbě se však snižuje vlivem elektromagnetického rušení. Neumístujte v blízkosti silových vodičů a velkých kovových předmětů.

WS350 je volně prénosný!

Propustnost RF signálu

433,92 MHz je odlišná

pro různé materiały!

Materiál Propustnost
Sklo	90 %
Dřevosádrokarton	90 %
Zed'	80 %
Železobeton	20 %
Kov	0 %

Otevření krytu

Otevreni krytu

60 mm

Otvory pro instalační šrouby (pro KU/KP 68)

UMÍSTĚNÍ BATERIÍ A JEJICH VÝMĚNA:

a, UMÍSTĚNÍ BATERIÍ

Baterie jsou umistěny uvnitř přední mikroprocesorové části. Po vložení baterii musi na LCD blikat dvojtečka. Pokud dvojtečka uprostřed displeje nebliká, je nutné vyjmout baterie na cca 1 minutu. Vždy dbejte na správnou polaritu!

b, VÝMĚNA BATERIÍ (slouží i jako RESET procesoru, při nedefinovatelných jevech)

Nutnost výměny baterii je indikována na displeji blikáním symbolu "Bat". Použivejte zásadně alkalické tužkové baterie 2x1,5V typ AA. Použité baterie likvidujte v souladu s předpisy pro nakládání s nebezpečnými odpady! Pokud výměna bude delší než 25s, dojde ke ztrátě času a datumu, ostatní informace jsou uloženy v paměti!

bA:b

UVEDENÍ DO PROVOZU: nakódování

Po vložení baterií a výběru správného místa umístění je nutné spárovat WS350 s příslušným přijímačem řady WS3xx.

Stisknutím tlačítka Fce a následně tl. 🚫 je vyslán kódovaný signál, který je následně vyhodnocován přijímačem. Pozor, zvolený přijímač musí být v režimu učení kódu (viz.návod přijímače)! Po správném naučení kódu se na displeji WS350 objeví nápis TEST a u přijímače dojde k sepnutí výstupního kontaktu. Pokud se objeví chybové hlašení je nutné postup opakovat!

tE:5 t

Er:r

chybové hlášení

FUNKCE WS350:

Stisknutím tl. Fce a tl. —/+ vybíráme následující funkce:

1. AUTO : čidlo vlhkosti pracuje podle nastaveného časového programu.
2. MANU : slouži pro ruční nastavení % RH ( výběr tl. nebo tlačitky -/+ ), tato hodnota RH bude konstantní až do další změny.
3. CLO : nastavení aktuálního dne a času.
4. PAr : nastavení parametrů (konstant).
5. PROG : režim pro programování.
6. OFF : WS350 je v tomto režimu trvale vypnuto.

FUNKCE “CLO”: nastavení aktuálního dne a času

1, Stiskneme tl. Fce , tl. —/+ vybereme funkci CLO (clock=hodiny), potvrdíme i← .
2, Na displeji se zobrazí čas a bliká indikace hodin, tl. —/+ nastavíme požadovaný údaj a potvrdíme tl. i← . Začne blikat indikace minut, tl. —/+ nastavíme požadovaný údaj a znovu potvrdíme tl. i← . Objeví se údaj o dni (d:1 pondělí až d:7 neděle), tl. —/+ vybereme aktuální den a opět potvrdíme tl. i← . Pro návrat do výběru funkcí stiskneme tl. Fce .

FUNKCE "PAr": nastavení parametrů (konstant)

1, Stiskneme tl. Fce , tl. -/+ vybereme funkci PAr (parameters=parametry) a potvrdíme i ← .

CL:0 13:54 d: 1

PAr 1: zobrazení aktuální hodnoty RH (rH) nebo času (C) - továrně nastavené rH -

Po zobrazení PAr1 stiskneme tl. i← a tl. -/+ vybereme možnost zobrazení.

rH pro zobrazení aktuální relativní vlhkosti v místnosti a potvrdíme tl. i←.

C pro zobrazení aktuálního času, potvrdíme výběr tl. i←.

PAr 2: nastavení RH1 v % ( C ) - továrně nastavená 40% -

Po zobrazení PAr2 stiskneme tl. i ← , na displeji se zobrazi symbol ( . Tlačitky —/+ nastavíme první relativní vlhkost a potvrdíme tl. i ← .

PAr 3: nastavení RH2 v % ( ● ) - továrně nastavená 55% -

Po zobrazení PAr3 stiskneme tl. i←, na displeji se zobrazi symbol *. Tlačitky —/+ nastavíme druhou relativní vlhkost a potvrdíme tl. i←.

PAr 4: nastavení hystereze - továrně nastavená 5% -

Po zobrazení PAr4 stiskneme tl. i← . Tlačitky -/+ nastavíme hodnotu hystereze RH a potvrdíme tl. i← .

HYSTEREZE = nastavitelná od 1% do 20% po kroku 1%. Pokud je nastavená hystereze 5% a požadovaná vlhkost 60%, sepne připojené zařízení při aktuální hodnotě 60% RH a vypne při 55% RH.

FUNKCE "PROG": nastavení programu pro automatický režim AUTO

1, Stiskneme tl. Fce , tl. -/+ vybereme funkci PROG (programming=programováni) a potvrdíme tl. i← . Na displeji se objeví údaj o dni, který chceme programovat.

2, Tl. —/+ , vybereme dny podle tabulky a potvrdime tl. i ← .

3, Na displeji se krátce zobrazí údaj 1:U1 pro nastavení prvního časového úseku. Tl. -/+ nastavíme čas první změny (min. skok 30 min.) a tl. ●● ● přířadíme, k tomuto času hodnotu RH1 nebo RH2. Opět potvrdíme tl. i←.

4, Na displeji se krátce zobrazi údaj 1:U2 pro nastavení druhého časového úseku. Tl. —/+ nastavíme čas druhé změny a tl. 🚙️ (přířadíme, k tomuto času hodnotu RH1 nebo RH2. Opět potvrdíme tl. i ← .

Pro nastavení dalších časových úseků a dní postupujeme stejným způsobem.

V jednom dni je možné nastavit až 4 časové úseky (změny RH).

Pozn.: Poslední nastavená RH dne je udržována až do první změny RH dne následujícího.

Pro návrat do výběru funkcí stiskneme tl. Fce .

d:1 pondělí d:5 pátek d1:5 pondělí až pátek
d:2 úterý d:6 sobota d6:7 sobota až neděle
d:3 středa d:7 neděle d1:7 celý týden
d:4 čtvrtek	TABULKA PRO VÝBĚR DNÍ K PROGRAMOVÁNÍ

FUNKCE "PARTY": krátkodobá změna relativní vlhkosti v režimu AUTO

Pouhým stisknutím tl. —/+ v režimu AUTO změníme krátkodobě relativní vlhkost, tuto RH udržuje WS350 až do další změny dané programem.

FUNKCE "OFF": trvalé vypnutí

OF:F

Stisknutím tl. Fce vybereme tl. -/+ funkci OF:F a potvrdíme tl. i←.

Tímto je WS350 trvale vypnuto. V tomto režimu se na displeji střídavě objevuje nápis OF:F a údaj o aktuální vlhkosti/času. Pro zrušení této funkce stiskneme tl. Fce a tl. —/+ vybereme jiný režim.

FUNKCE "LOCK": dětská pojistka (ochrana proti nežádoucí manipulaci)

LO:C

Současným stisknutím tlačítek Fce, a — se zablokuje klávesnice (tlačítka jsou nefunkční). Na displeji se krátce zobrazí údaj LOC (lock=zámek). Zrušení tj. odblokování je možné současným stisknutím tlačítek Fce a + (tlačítka jsou opět funkční).

FUNKCE " RESET": obnovení továrního nastavení

--:--

Vyjměte jednu baterii, současně stiskněte a držte tl. — a + zároveň vložte baterii nazpět. Na displeji se objeví čtyři pomlčky, tím dojde k obnovení továrního nastavení. Procesor je vynulován a dojde k obnovení továrního nastavení.

Tabulka pro záznam Vašich programů

dny\progr.	1	2	3	4
Po
Út
St
Čt
Pá
So
Ne

Nastavené hodiny
a požadovaná
relativní vlhkost (RH)

Typy použitelných přijímačů WS3xx:

s montáží do instalační krabice

S302 WS WS302

s montáží na instalační krabice

s montáží do zásuvky

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
	razítko prodejny:
kontroloval:

8594012222281

V případě záručního a pozáručního servisu, zašlete výrobek na adresu výrobce.

Technické parametry
Napájení 2 x 1.5 V alkal.baterie AA
Vf výkon < 10 mW
Frekvence 433,92 MHz
Rozsah nastavit. RH 1	až 95 %
Nastavení RH po 1 %
Min. indikační skok 0.1 %
Přesnost měření ± 2 %
Stupeň kryti IP20
Životnost baterií cca 1	rok
Pracovní teplota 0°C až +40°C
