NÁVOD K OBSLUZE RJ401 Elektrobock

RJ401 - Teplotní spínač

RJ401 (na DIN lištu) slouží jako teplotní spínač s nastavitelnou hysterezí (např. ke spínání oběhového čerpadla při zadané teplotě a následnému zastavení čerpadla při poklesu teploty o zadanou hysterezi).

Teplota sepnutí se nastavuje pomocí knoflíku Temp (20°C až 80°C) a hystereze pomocí Hys (2°C až 35°C) viz Obr. 1. Po připojení teplotního čidla ke svorkovnici CT1 a mechanickému upevnění druhého konce čidla na objekt, kde chceme měřit teplotu, můžeme zařízení zapnout do elektrické sítě. Po připojení k síti se na zařízení rozsvítí LED dioda indikující napájecí napětí (PWR).

Příklad: Na knoflíku Temp je nastaveno 40°C a na knoflíku Hys 2°C. Pokud teplota objektu, kde teplotu snímáme stoupne nad 40°C, sepne relé RE1, které může spínat např. oběhové čerpadlo.

Po sepnutí čerpadla začne proudit teplá voda. Jakmile teplota vody klesne o nastavenou hysterezi (pod 38°C), relé RE1 rozepne a čerpadlo se zastaví. Po opětovném nahřátí vody nad 40°C znovu sepne relé RE1 a celý proces se opakuje.

Technické parametry
Napájení	230V AC/50Hz
Spotřeba	<0,5W
Pracovní teplota	0 až 50°C
Rozsah regulace	20 až 80°C
Hystereze	2 až 35°C
Výstup	relé
Spínaný proud	max 5A/AC1
Typ kontaktu	přepínací

Funkce přepínače funkcí:

Poloha ON - Relé RE1 je stále sepnuto (bez ohledu na teplotu)

Poloha OFF - Relé RE1 je stále vypnuto (bez ohledu na teplotu)

Poloha AUTO - Relé RE1 sepne při nastavené teplotě pomocí knoflíku Temp

Indikační led:

PWR - indikuje napájecí napětí RE1 - indikuje sepnutí relé RE1

Stavy indikačních led:

PWR: (svítí) - připojené napájecí napětí

RE1: sepnutí relé RE1(svítí) -

(bliká) - odpojené čidlo nebo překročení povoleného rozsahu teplot

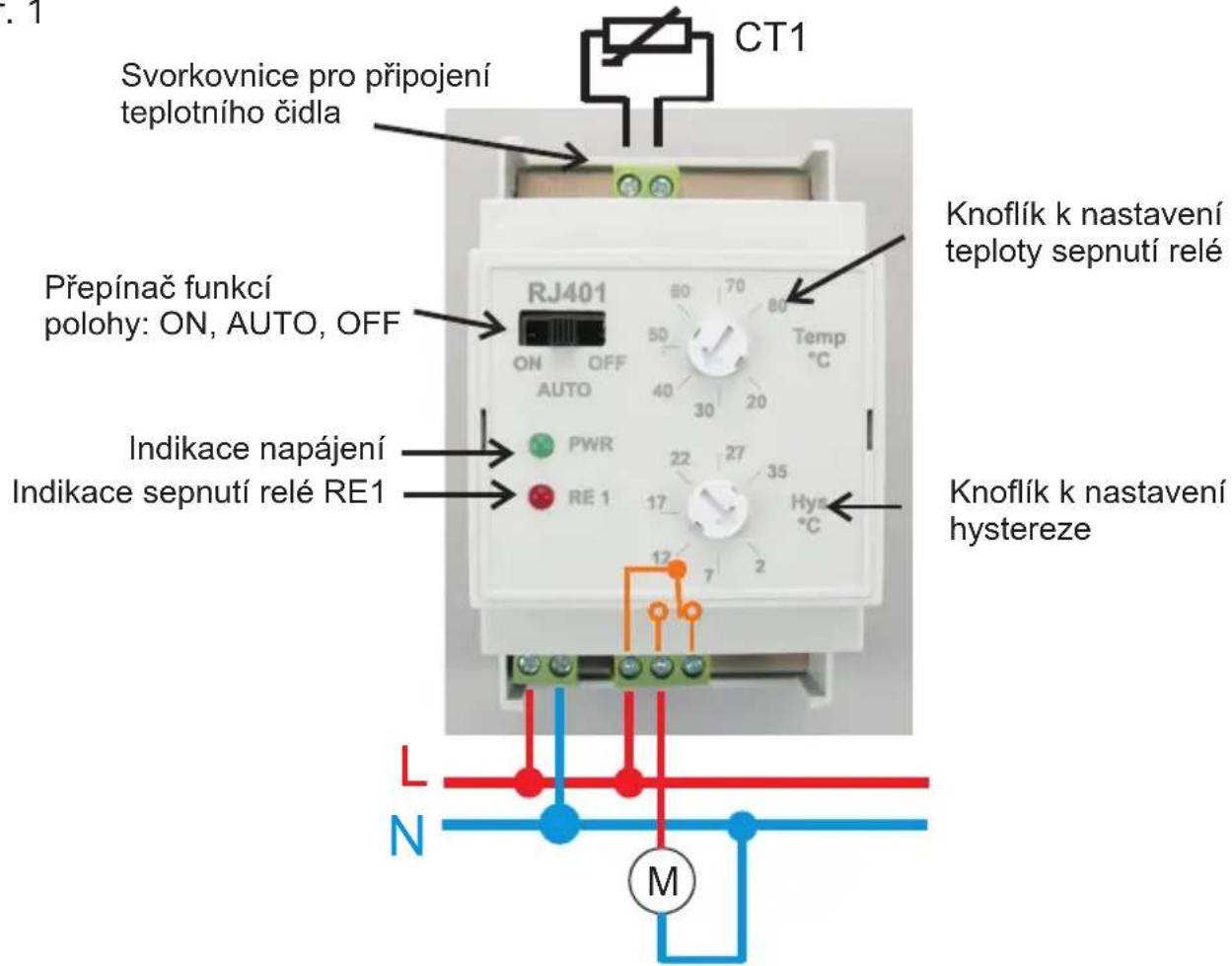

Schéma zapojení pro spínání čerpadel:

Obr. 1

Svorkovnice pro připojení teplotního čidla CT1 Přepínač funkcí polohy: ON, AUTO, OFF RJ401 ON OFF AUTO 50 70 80 Temp °C 20 22 27 35 PWR RE 1 Indikace napájení Indikace sepnutí relé RE1 17 2 35 Hys °C 12 7 2 Knoflík k nastavení teploty sepnutí relé Knoflík k nastavení hystereze L N M

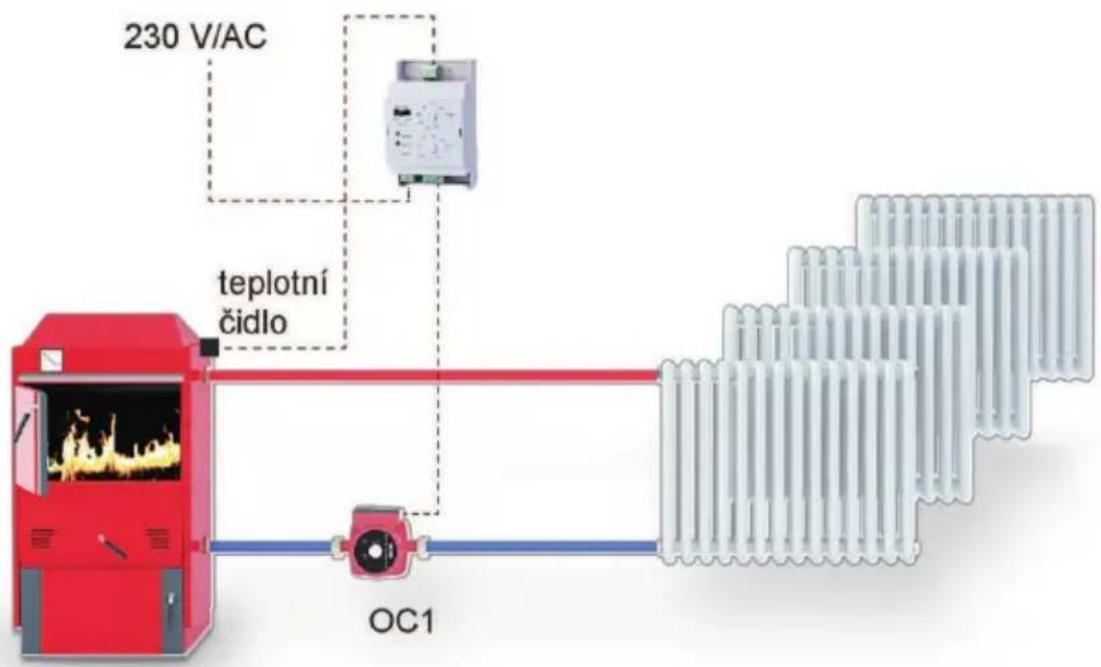

Příklad použití:

Automatické zapnutí čerpadla při dosažení požadované teploty


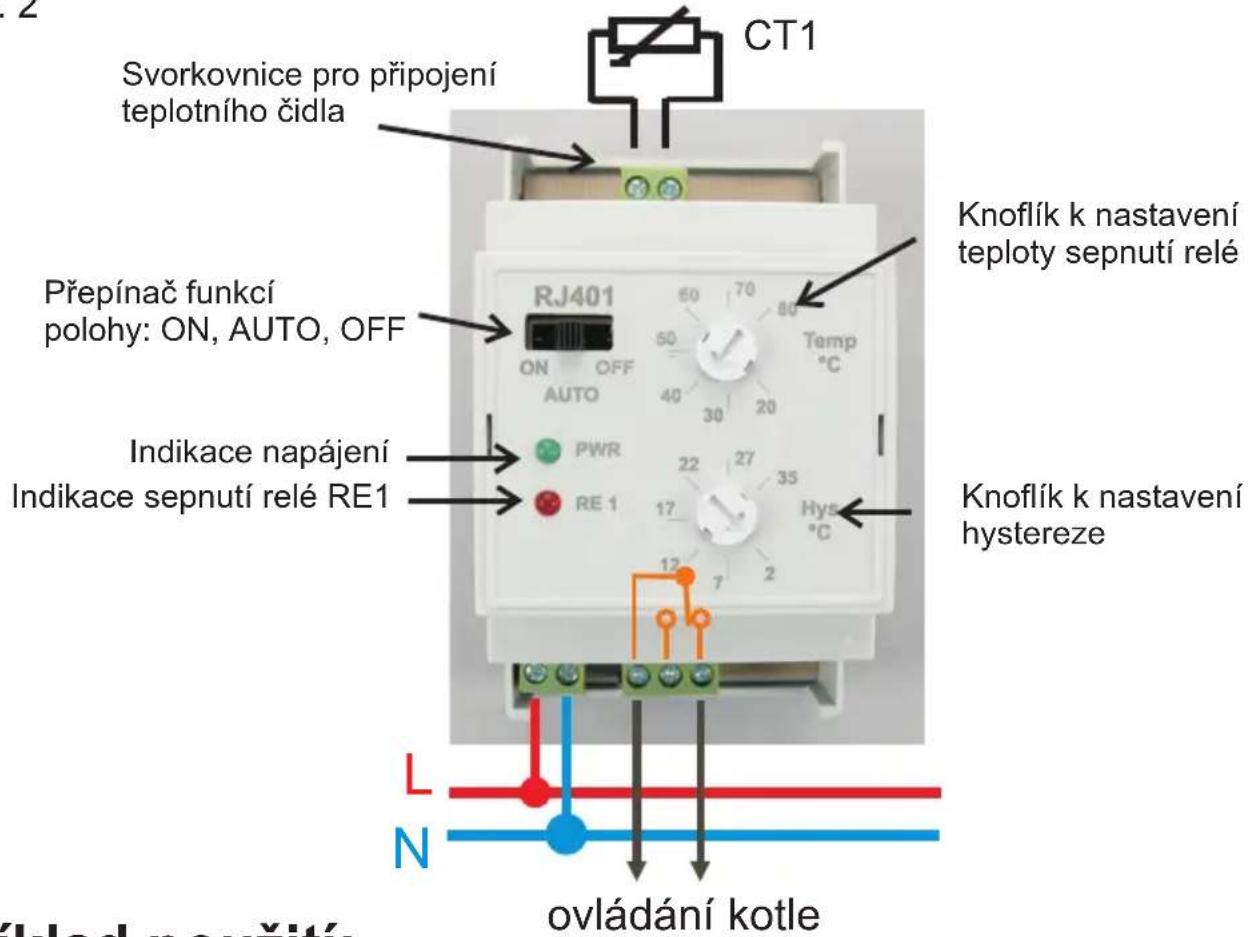

Schéma zapojení pro řízení kotle:

Obr. 2

Svorkovnice pro připojení teplotního čidla CT1 Přepínač funkcí polohy: ON, AUTO, OFF RJ401 ON OFF AUTO Indikace napájení Indikace sepnutí relé RE1 Knoflík k nastavení teploty sepnutí relé Temp °C 20 30 40 50 60 70 80 17 22 27 35 Hys °C 12 L N ovládání kotle Knoflík k nastavení hystereze

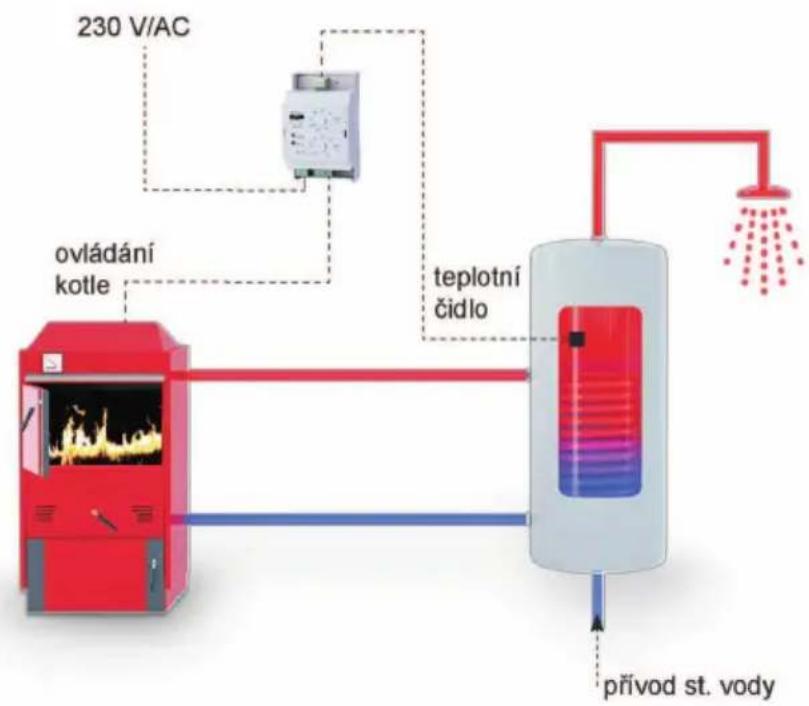

Příklad použití:

Automatické zapnutí kotle při poklesu teploty vody v zásobníku (pouze pro kotle, které tuto funkci umožňují)

Info: Pokud dojde k poruše čidla (zkrat nebo odpojeno) a zařízení bude pracovat v režimu AUTO, dojde k trvalému sepnutí relé RE1.

Montáž a připojení regulátoru může provádět pouze osoba s odpovídající elektrotechnickou kvalifi kací!

Doporučení: Při použití krouceného vodiče, použijte dutinky.

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
číslo výrobku:	datum prodeje:
kontroloval:	razítko prodejny:

čidlo je součástí balení typ: CT01-10k

V případě záručního a pozáručního servisu, zašlete výrobek včetně dokladu o koupi na adresu výrobce. Záruka se nevztahuje na poruchy vzniklé následkem neodborné instalace, zásahem do konstrukce zařízení.
