NÁVOD K OBSLUZE CV701 Elektrobock
Po dosažení nastavené relativní vlhkosti (RH), automaticky zapne připojené zařízení (ventilátor, digestoř, signalizační zařízení atd.).
RH
20-95 %
MAX.
15-200 W
POPIS
CV701 je ideální řešení pro místa, kde je vysoké riziko vzniku plísní (na zdivu, oknech, kachličkách).
Hlavní funkcí CV701 je ovládání ventilátoru (odvětrání) s ohledem na velikost relativní vlhkosti (RH) v místnosti (RH je procentuální vyjádření obsahu vodní páry ve vzduchu za dané teploty oproti vzduchu vodní párou plně nasyceném při téže teplotě).
Vysoká RH může způsobit kondenzaci vodních par a tím i vznik plísní. Plísně pak poškozují nejen majetek, ale mohou vážně ohrozit i lidské zdraví (alergie, astma).
MONTÁŽ
Odstraníme kryt svorkovnice (obr.1). Napájení 230V/50Hz připojíme na svorky N a L (první dvě zprava). Na svorky označené OUT a N připojíme zařízení, které chceme spínat, např. ventilátor (schéma č.1). Svorka označená číslem1, nemusí být zapojena, slouží pro připojení externího ovládání (schéma č.2). Po připojení vodičů vrátíme zpět kryt svorkovnice a CV701 připevníme na instalační krabici.

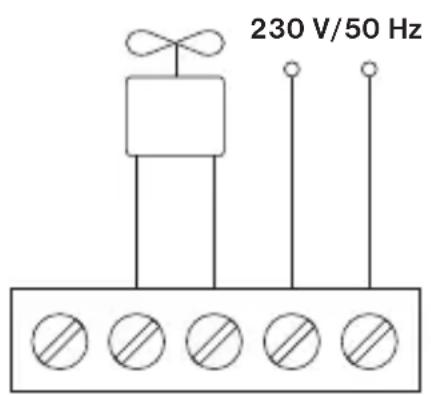

schéma č.1
Čidlo vlhkosti musí být instalováno minimálně 1m od ventilátoru! Vyberte místo, kde čidlo nebude ovlivněno přímým prouděním teplého vzduchu od topidla, slunečním zářením a jinými rušivými vlivy.
Pojistku měníme vždy za stejný typ F2A/1500A, 250V. Montáž a výměnu pojistky smí provádět (bez napětí) jen osoba s odpovídající kvalifi kací.
NASTAVENÍ
Při požadované vlhkosti (tj.tehdy kdy chceme, aby došlo k sepnutí připojeného zařizení) otáčíme regulačním prvkem (obr.2) proti směru hodinových ručiček tak dlouho, než se rozsvítí červená LED a dojde k sepnutí připojeného zařizení. Při překročení nastavené hodnoty RH začne CV701 automaticky regulovat odvětrávání místnosti. Pokud vlhkost nedosáhne nastavené hodnoty, CV701 je nefunkční.
Při zapojení s externím vypínačem (schéma č.2) je možné manuálně regulovat odvětrání bez ohledu na vlhkost v místnosti.

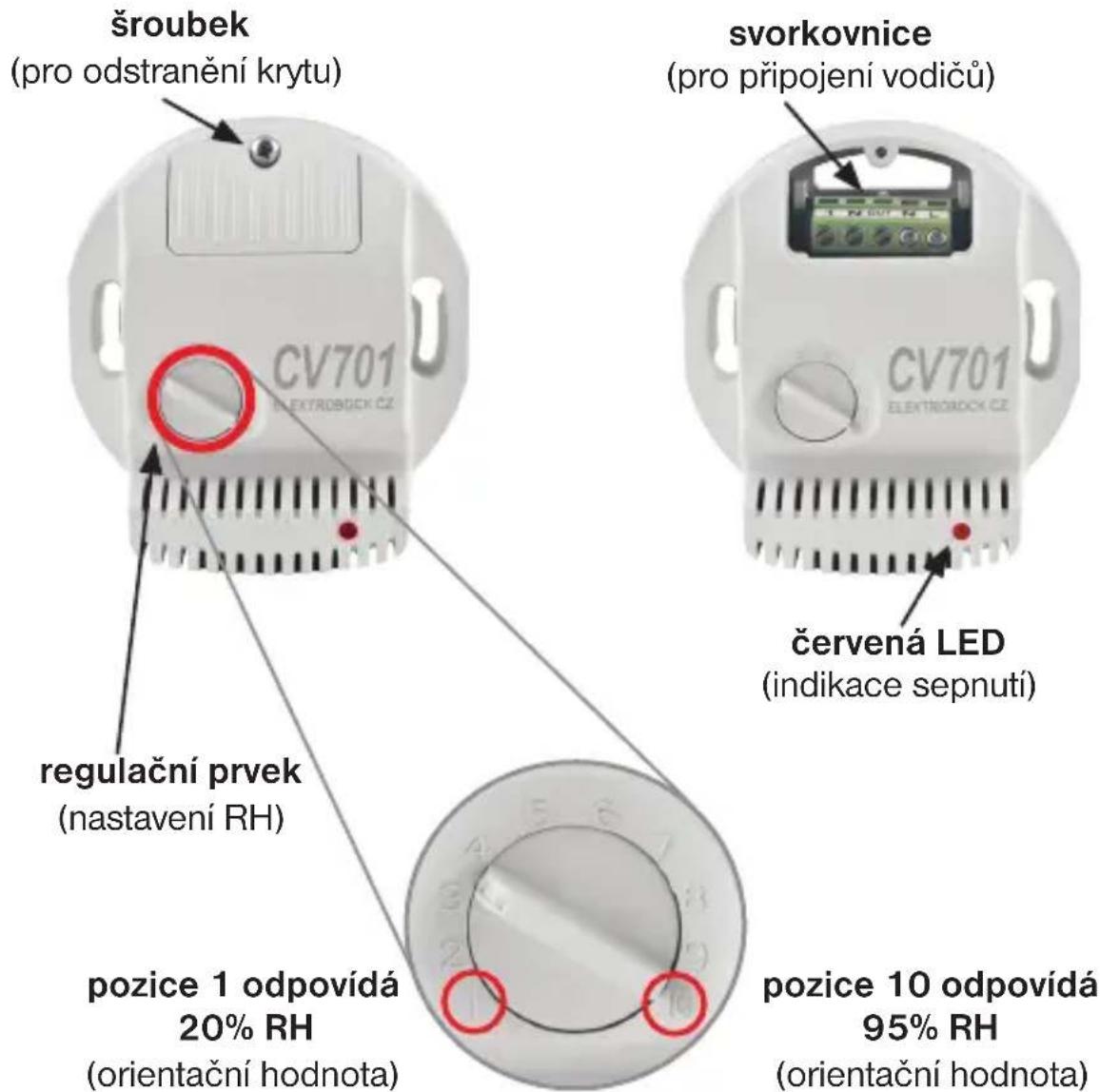

Obr.1 Obr.2


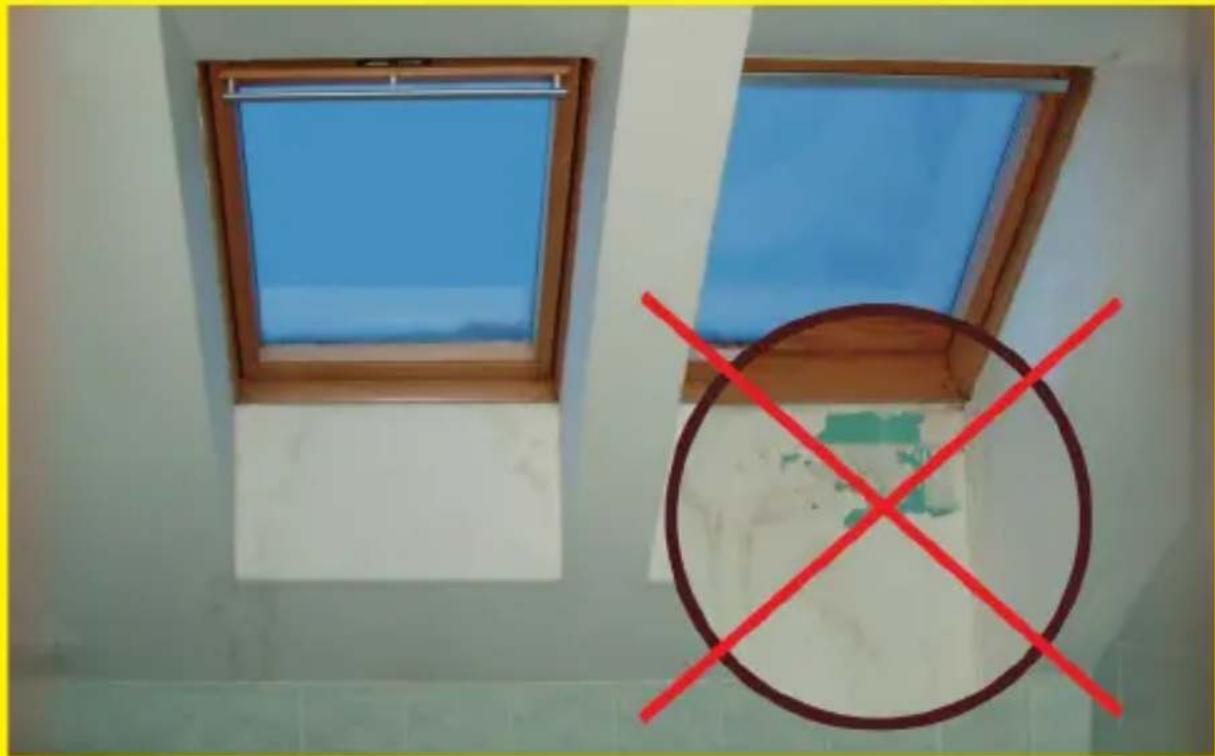

Je ideální řešení pro místa s vysokým rizikem vzniku plísní na zdivu, oknech a kachličkách - koupelny, kuchyně atd.
Na výrobek je poskytována záruka 2 roky. V případě záručního a pozáručního servisu, zašlete výrobek (včetně kopie potvrzeného dokladu o koupi) na adresu výrobce.
| Technické parametry | |
| Napájení 230 V/ 50 Hz | |
| Max. spínaný výkon 15 - 200 W | |
| Příkon < 0.5 W | |
| Měřená relativní vlhkost 20 - 95 % RH | |
| Spínací prvek triak | |
| Pojistka F2A/ 1500 A | |
| Stupeň krytí IP20 | |
| Pracovní teplota 0°C až +50°C | |
ELEKTROBOCK CZ MADE IN CZECH REPUBLIC
