NÁVOD K OBSLUZE BZ29 Elektrobock

Bezdrátový zvonek s bezbateriovým tlačítkem

BZ29

Už žádné baterie

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení BZ29 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: www.elbock.cz

MONTÁŽ ZVONKU

Souprava vysílače a přijímače je z výroby vzájemně spárována a připravena k okamžitému použití.

1. Zapojíme přijímač do elektrické sítě 230 V AC.

1. Vybereme si požadovaný gong a jeho hlasitost.

1. Otestujeme funkčnost zařízení. 4. Tlačítko (vysílač) můžete díky přibalené

oboustranné nálepce nebo vrutům s hmoždinkami přidělat na zed'.

2x vruty + hmoždinkyOboustranná nálepka

Párování tlačítka O

Pokud chceme přidat více tlačítek (vysílačů), až 16 postupujeme takto:

1. Podržíme na 5 s vrchní tlačítko viz. obr. 1.
2. Na přijímači začne blikat modrá dioda viz. obr. 2, která značí učící režim.
3. Nyní stiskneme tlačítko na vysílači a přijímač při úspěšném párování zazvoní.
4. Pro naučení dalších vysílačů opakujeme celý proces.

Pro odebrání naučených vysílačů postupujeme takto:

1. Podržíme na 20 s vrchní tlačítko (na přijímači, dokud LED dioda nezhasne) viz. obr. 3.
2. Tím signalizuje smazání všech přidaných vysílačů.
3. Pro napárování postupujeme viz. Párování tlačítka.

3 Drzime po dobu 20 s.

Na dosah bezdrátových zařízení má velký vliv vzdálenost mezi vysílačem, přijímačem a překážky, které jsou na přímé lince mezi nimi. Rozhoduje také materiál, ze kterého jsou stěny zhotoveny. Nejméně ovlivňuje dosah slabá stěna ze sádrokartonu nebo cihly. Naopak nejhorší bývají stropy ze železobetonu. V praxi je dosah mezi překážkami podstatně menší než je na volném prostranství.

Dřevo/sádrokarton SkloZed'

Železobeton

Kov

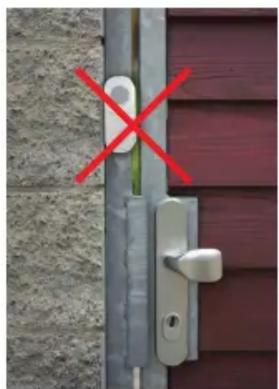

Vysílač (tlačítko) nesmí být montován na kovové podklady, nebo v jejich těsné blízkosti, např. kovových rámů dveří. Nevhodná montáž podstatně zmenší dosah soupravy nebo dokonce způsobí její nefunkčnost.

Kovová poštovní schránka

Plechová stříška Plechová vrata

• Set obsahuje domácí zvonek (přijímač) do sítě 230 V AC a tlačítko (vysílač) bezbateriové.
• Kódovaný prěnos na frekvenci 433,92 MHz.
• Dosah až 180 m na volné ploše.
• Dosah cca 25 m v zástavbě.
  • Zvuk přijímače - 6x GONG.
• Tlačítko je s přijímačem spárováno z výroby.
• Optická signalizace LED zvonění na přijímači.
• Možnost dokoupit náhradní nebo rozšiřující tlačítka (vysílače).
  • Regulac e hlasitosti.

Možnost spárovat až 16 tlačítek

PŘIJÍMAČ
Napájení	230 V AC
Spotřeba	< 0,3 VA
Dosah na volné ploše	až 180 m
Dosah v zástavbě	až 25 m
Citlivost	< - 95 dBm
Kódování	ASK
Typ zvuku	6 gongů na výběr
Stupeň krytí	IP 42

VYSÍLAČ
Vf výkon < 10 mW
Frekvence 433,92 MHz
Stupeň krytí IP 44
Pracovní teplota -20 až 50	°C

Technická podpora (7:00-14:00)

Telefon: [phone]

www.elbock.cz
