NÁVOD K OBSLUZE TITS 110 TSKX AMICA
Trouba Amica je spojením výjimečné snadnosti obsluhy a skvělé účinnosti. Po přečtení návodu nebude obsluha trouby žádným problémem.
Trouba, který opustil továrnu byl před zabalením důkladně prověřen na kontrolních stanovištích ohledně jeho bezpečnosti a funkčnosti.
Prosíme Vás, aby jste si před uvedením zařízení do provozu důkladně pročetli návod k obsluze. Dodržování v něm uvedených pokynů Vás ochrání před nesprávným používáním.
Návod je třeba uschovat a uskladňovat tak, aby byl vždy po ruce.
Kvůli zamezení nešťastným nehodám je třeba návod k obsluze přesně dodržovat.
Pozor!
Trouba lze obsluhovat pouze po seznámení se s tímto návodem.
Trouba je určen výhradně k využití v domácnostech.
Výrobce si vyhrazuje možnost provádění změn, které nemají vliv na fungování zařízení.
OBSAH
Pokyny týkající se bezpečnosti používání 4

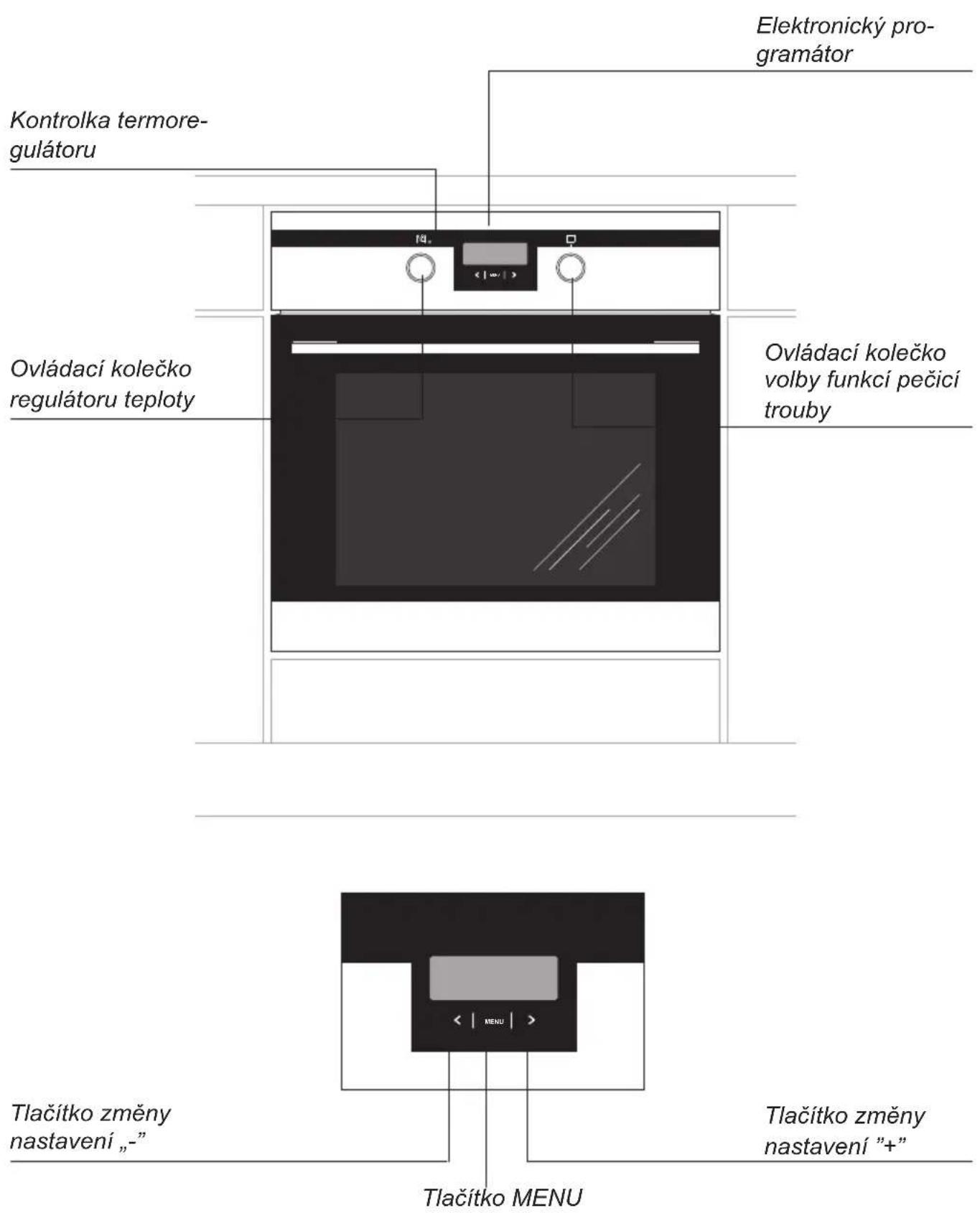

Popis výrobku 9
Instalace....10
Obsluha 11
Pečení v troubě – praktické rady.... 20
Čištění a údržba sporáku....22
Postup v nouzových situacích....26
Technické údaje 27
Pozor. Spotřebič a jeho dostupné části jsou v průběhu používání horké. Možnosti dotknutí výhřevných elementů musí být věnována mimořádná pozornost Děti mladší než 8 let se nemohou pohybovat v blízkosti spotřebiče bez stálého dozoru.
Tento spotřebič může být používaný dětmi staršími než 8 roku a osobami s fyzickým, mentálním anebo psychickým omezením anebo bez praktických zkušeností a vědomostí, pokud to bude probíhat pod dozorem anebo v souladu s návodem k používání odevzdaným osobami zodpovědnými za jejich bezpečnost. Věnujte ctnostmi, pozornost dětem, aby si se spotřebičem nehrály. Uklízení a obslužné činnosti nemohou být prováděná dětmi bez dozoru.
V průběhu používání se spotřebič zahřívá. Doporučuje se zachování opatrnosti, a vyhýbat se dotýkání horkých elementů uvnitř pečicí trouby.
Dostupné části zařízení se mohou velmi zahřívat. Doporučujeme k troubě nepouštět děti.
Pozor. Nepoužívejte drsných čistících prostředků anebo ostrých kovových předmětů do čištění skla dvířek, protože mohou porýsovat povrch, co může způsobit popraskání skla.
Pozor. Aby se zamezilo možnosti zasažení elektrickým proudem, je třeba se před výměnou žárovky ujistit, zda je zařízení vypnuté.
Používejte výlučně termosondu, která je součástí vybavení pečicí trouby.
K čištění spotřebiče není dovoleno používat zařízení pro čištění parou.
- Během používání se zařízení zahřívá. Doporučujeme maximální opatrnost, aby jste se vyhnuli dotýkání horkých částí uvnitř pečící trouby.
- Zvláštní pozornost je třeba věnovat dětem nacházejícím se poblíž sporáku. Přímý kontakt s pracujícím sporákem hrozí opařením!
- Je třeba dávat pozor, aby se drobné domácí spotřebiče, včetně kabelů, nedotýkaly přímo rozehřáté pečící trouby, poněvadž izolace těchto spotřebičů není odolná vůči působení vysokých teplot.
- Na otevřená dvířka trouby nepokládejte předměty o hmotnosti vyšší, než 15 kg.

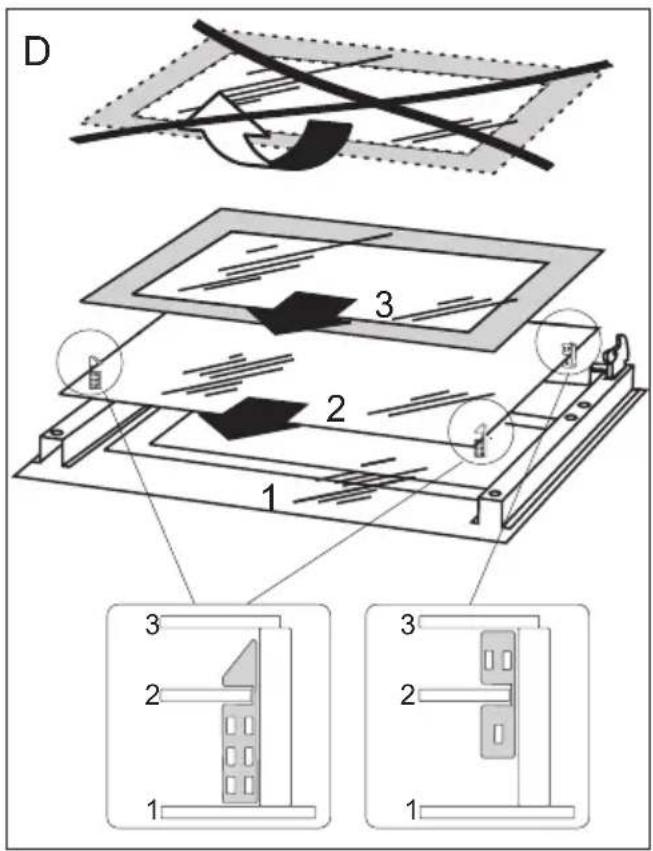

- K čištění skla dvířek nepoužívejte drsné čisticí prostředky nebo ostré kovové předměty, protože tyto mohou poškrábat povrch, což může vést k popraskání skla.
- Zákaz používání pečící trouby s technickou závadou. Veškeré závady mohou odstraňovat výhradně osoby s příslušným oprávněním.
- V každé situaci způsobené technickou poruchou je třeba bezvýhradně odpojit elektrické napájení pečící trouby.
Kdo využívá energii zod- povědně, ten nejen chrání domácí rozpočet, ale obr. působí také vědomě ve prospěch životního pro- středí. A proto pomáhejme, šetřeme elektrickou energii!
Postupujme tedy dle následujících pravidel:
- Vyhýbání se zbytečnému „nahlížení do trouby na připravované pokrmy“.
Neotvírejte také zbytečně často dvířka trouby.
- Používání trouby pouze v případě většího množství potravin.
Maso o hmotnosti do 1 kg se dá upravit šetrněji v hrnci na plotně sporáku.
- Využití zbytkového tepla pečící trouby.
V případě doby tepelné úpravy delší než 40 minut,
vypínejte bezvýhradně troubu 10 minut před ukončením úpravy.
Pozor! V případě použití programátoru nastavujte příslušně kratší doby úpravy potravin.
- Pečlivé zavírání dvířek trouby.
Teplo uniká přes nečistoty nacházející se na těsnění dvířek.
Nejlepší je odstraňovat je okamžitě.
- Nezabudovávání trouby v bezprostřední blízkosti chladniček / mrazniček.
Zařízení bylo na dobu pře- pravy zabezpečeno obalem proti poškození.
Prosíme Vás, aby jste po rozbalení zařízení zlikvidovali části
Obr.obalu způsobem, který neohrožuje životní prostředí.
Veškeré materiály použité k balení nejsou škodlivé pro životní prostředí, jsou 100 % recyklovatelné a označené příslušným symbolem.
Pozor! Obalový materiál (polyetylenové sáčky, kousky polystyrenu apod.) je třeba během
rozbalování udržovat mimo dosah dětí.
Po ukončení období užitkování nesmí být tento výrobek likvidován obr.prostřednictvím běžného komunálního odpadu, ale je třeba odevzdat jej do místa sběru a recyklace elektrických a elektronických zařízení.
Informuje o tom symbol umístěný na výrobku, návodu k obsluze nebo obalu.
Materiály použité v zařízení jsou vhodné pro opětovné využití v souladu s jejich označením.
Díky opětovnému použití, využití materiálů nebo díky jiným způsobům využití opotřebovaných zařízení
významně přispíváte k ochraně našeho životního prostředí.
Informace o příslušném místě likvidace opotřebovaných zařízení Vám poskytne orgán obecní správy.
Vybavení sporáků
Grilovací rošt (mřížka pro sušení)

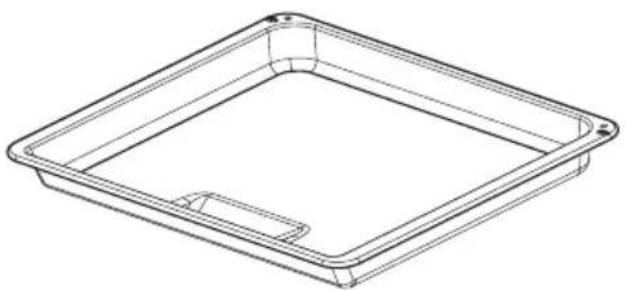

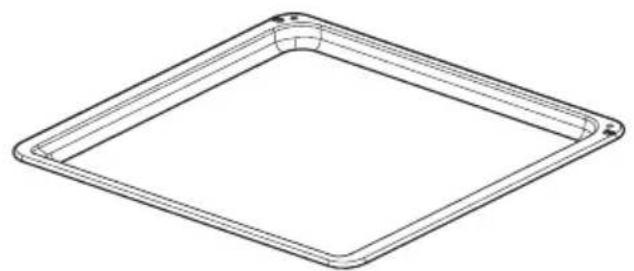

Pečící plech /maso/*
*u některých typů
Ustavení sporák
- Kuchyňská místnost musí být su- chá a vzdušná, musí mít účinnou ventilaci, a ustavení sporáku musí zaručovat volný přístup ke všem ovládacím prvkům.
- Pečící trouba je zhotovena ve třídě Y. Nábytek pro zástavbu (vestavění) musí mít obložení a lepidlo k jejímu přilepení odolné teplotě 100 °C. Nesplnění této podmínky může způsobit deformaci povrchu nebo odlepení obložení.

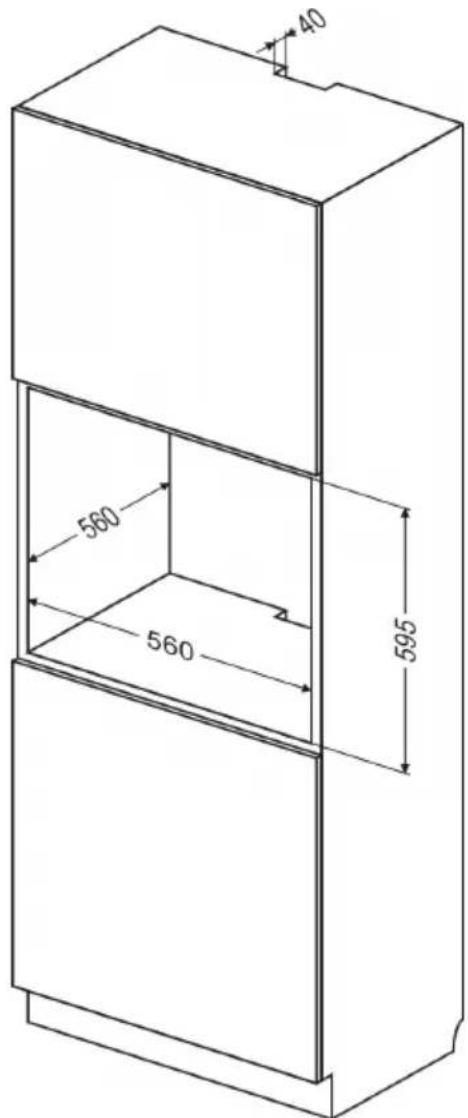

- Připravit otvor v nábytku o rozměrech uvedených na obrázcích: A – zástavba pod deskou, B – vysoká zástavba.
V případě, že skříňka má zadní stěnu, je třeba v ní vyříznout otvor k elektrické přípojce.

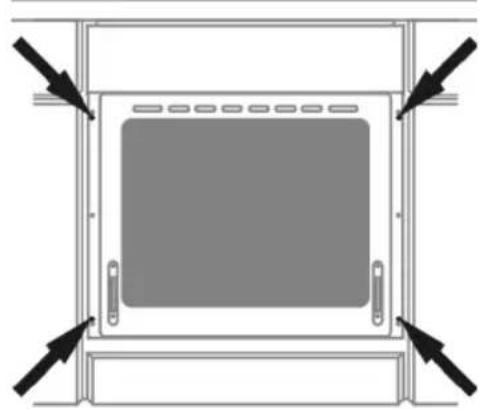

- Zasunout troubu zcela do otvoru a zajistit ji před vysunutím čtyřmi šrouby (Obr. C).
Obr.A
Obr.B
Montáž provádějte při odpojeném elektrickém napájení.
Připojení pečící trouby k elektric- kému rozvodu
Před připojením pečící trouby k elektrickému rozvod je třeba se seznámit s informace-mi uvedenými na továrním štítku.
- Sporák je továrně přizpůsoben k napájení střídavým proudem, jednofázovým (230 V 1N \~ 50 Hz) a vybaven přívodní šňůrou 3 x 1,5 mm² o délce cca 1,5 m s ochranným kontaktem.
- Připojovací zásuvka elektrického rozvo- du musí být vybavena ochranným kolí- kem. Je nutné, aby po ustavení trouby byla připojovací zásuvka elektrického rozvodu pro uživatele přístupná.
- Před zapojením sporáku do zásuvky je třeba zkontrolovat, zda:
- pojistka a elektrický rozvod vydrží zá- těž sporáku, obvod napájející zásuvku by měl být zajištěn pojistkou min. 16A,
- je elektrický rozvod vybaven účinným uzemňovacím systémem splňujícím požadavky platných norem a předpisů, - je zásuvka snadno dostupná.
Po namontování pečící trouby musí být přístupná zástrčka.
Pozor! Pokud se poškodí neodpojitelný napájecí vodič, měl by být kvůli předejití ohrožení vyměněn u výrobce, ve specializovaném opravárenském podniku nebo kvalifikovaným odborníkem.
Před prvním zapnutím pečící trouby
- odstraňte elementy obalu, očistěte komoru pečicí trouby z konzervačních prostředků aplikovaných v továrně,
- vyjměte vybavení pečicí trouby a umyjte je v teplé vodě s dodatkem přípravku na mytí nádobí,
- zapněte v místnosti větrání anebo otevřete okno,
- ovládací kolečko funkce pečicí trouby otočte na pozici anebo (víz kapitolu: Činnost programátoru a ovládání pečicí trouby),
- vyhřejte pečicí troubu (na teplotu 250°C, cca 30 min.), odstraňte zašpinění a důkladně ji umyjte.
Ovládací kolečka jsou „schované” v ovládacím panelu, pro zvolení funkce je potřebné:
- opatrně stlačte ovládací kolečko a pustte,
- nastavte na zvolenou funkci. Označení ovládacího kolečka na jeho obvodě odpovídá dalším funkcím realizovaným pečící troubou.
V případě sporáků vybavených elektronickým programátorem Tts, bude displej po zapojení do sítě ukazovat „0:00“. Je třeba nastavit aktuální čas programátoru. (Viz. návod k obsluze programátoru.)
Neprovedení nastavení aktuálního času znemožňuje provoz trouby.
Elektronický programátor Tts je vybaven senzory ovládanými dotykem prstu na označených místech. Každá změna nastavení senzoru je potvrzována akustickým signálem. Je nutné udržovat povrch senzorů v čistotě.
Důležité!
Komoru pečící trouby je třeba umývat pouze teplou vodou s přídavkem nevelkého množství prostředků na mytí nádobí.

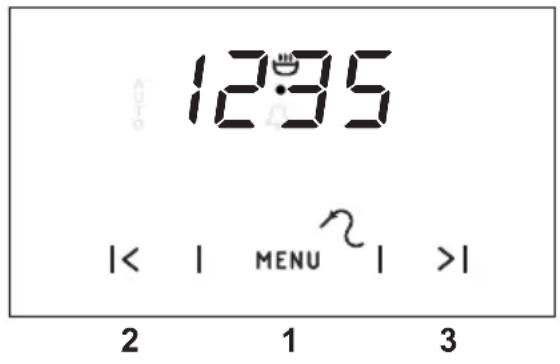

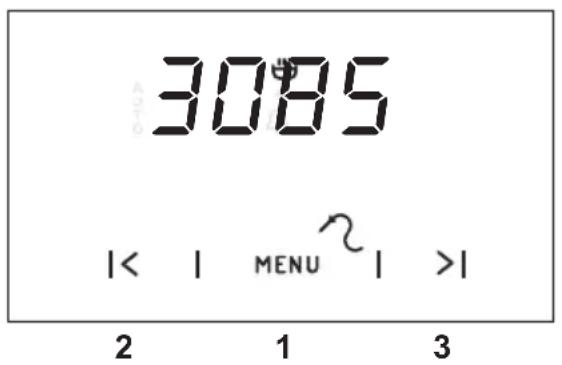

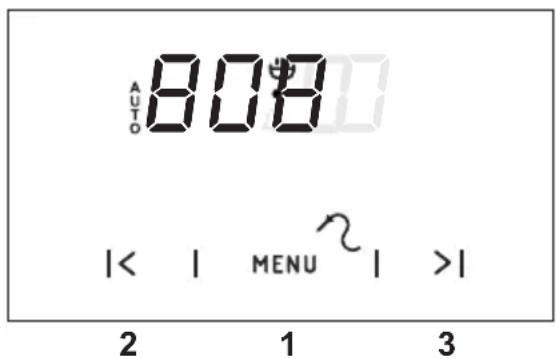

Elektronické spínací hodiny Tts
A - Pole displeje
Značky pro vozních funkcí
Dotykové senzory
1 -senzor volby provozních funkcí
2 - senzor “-”
3 - senzor "+"
Elektronický programátor je vybavený dotykovými senzory, zapojované dotknutím anebo stlačením jejich povrchu na čas nejméně 2 sekundy.
Činnost každého senzoru potvrzuje zvukový signál.
Je nutné vždy udržovat povrch senzorů v čistotě.

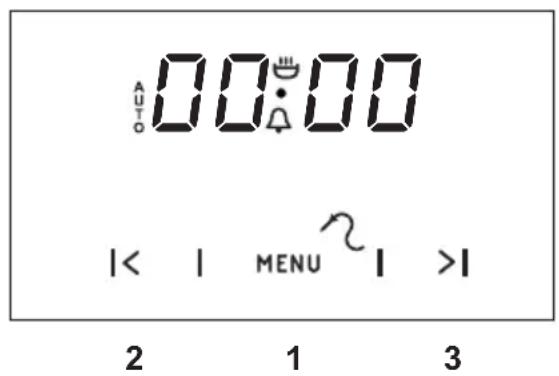

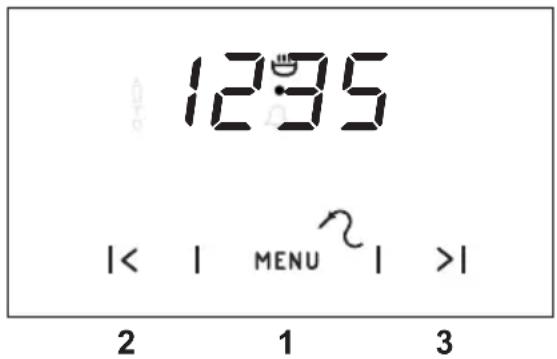

Nastavení hodin
Při připojení na síť nebo při novém za pnutí přístroje po výpadku elektrické ener gie se na displeji objeví hodm.
- Tlačítko 1 držte stisknuté tak dlouho, až nebude signální lampa 🚗blikat;
- Čas nastavte senzory 2 a 3.
Po uplynutí asi 7 vteřin po nastavení času se nová data uloží.
Nastavení času může být provedeno později stisknutím současně tlačítka 2 a 3.
Displej začne blikat. Nastavte aktuální čas podle potřeby.
Pozor! Bez nastavení času není funkce trouby možná.

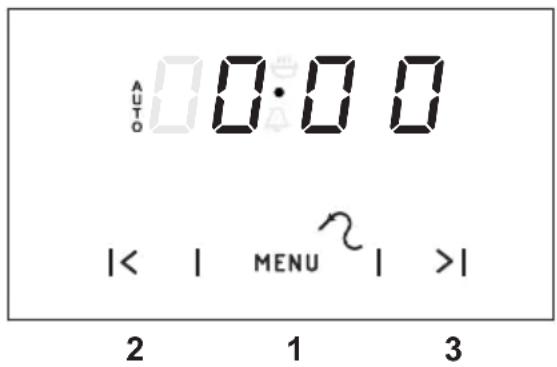

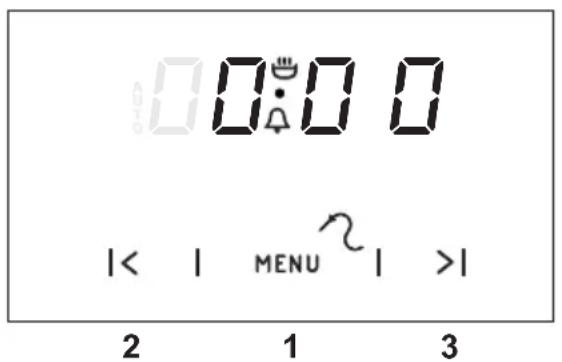

Časový spínač
Rozsah času je od 1 minuty do 23 hodin a 59 minut. Pro nastavení časového spínače je třeba postupovat násle dovně:
- Stiskněte senzor 1 a držte ho tak dlo uho, až začne signální lampa u ne začne blikat;
- Dobu na časovém spínači nastavte senzory 3 a 2. Nastavená doba se ukáže na displeji a signální lampa bude svítit.
Po uplynutí nastaveného času se aku stický signál vypne a signální lampa u začne opět blikat.
- Stiskněte senzory 1, 2 nebo 3, abyste vypnuli akustický signál; potom zhasne signální lampa a na displeji se objeví ho di ny.
Pozor! Když akustický signál ne vyp ne te manuálně, vypne se automaticky po uply nutí asi 7 minut.
Když má být trouba vypnuta v daném čase, je třeba provést následující:
- Knoflíky funkcí trouby a teploty na sta vte na požadované pozice, při nichž má trouba pracovat.
- senzor 1 držte stisknuté tak dlouho, až na displeji se objeví,
- nastavte požadovanou dobu pro vo zu senzory 3 a 2 v rozsahu od 1 minuty do 10 hodin.
Uvedená doba bude uložena během 7 vteřin a na displeji se znovu objeví čas a signální AUTO bude svítit.
Po uplynutí nastavené doby se trouba automaticky vypne, ozve se akustický signál a signální AUTOzačne blikat;
- Tlačítka funkcí trouby a teploty na sta vte na pozici vypnuto,
- Stiskněte tlačítka 1, 2 nebo 3, abyste nastavili akustický signál; signální lam pa zhasne a na displeji se objeví hodiny.

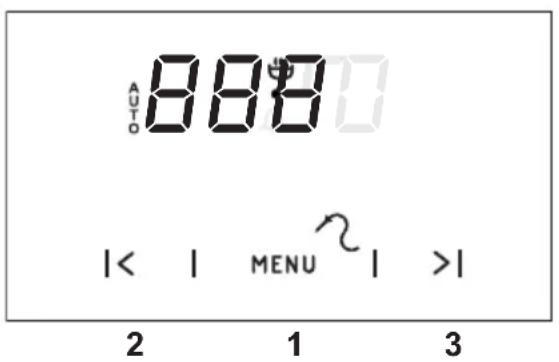

Au to ma tický pro voz
Když má být trouba zapnuta v určitou dobu a za určitý čas vypnuta, potom je třeba nastavit dobu provozu a čas vyp nutí následujícím způsobem:
- senzor 1 držte stisknuté tak dlouho, až na di sple ji se objeví,
- požadovaná provozní doba se na staví senzory 3 a 2,
- senzor 1 držte stisknuté tak dlouho, až na di sple ji se objeví,
- Čas vypnutí (konec provozu) na sta vte senzory 3 a 2; ten může být ma ximálně za 23 hodin a 59 minut od ak tu elního času,
- Tlačítka funkcí trouby a teploty na sta vte na požadovanou pozici, při které má být trouba v provozu.
Signální AUTO svítí, trouba ale bude za pnu ta až v době určené odečtením na sta veného času vypnutí trouby a doby pro vo zu (když je např. doba provozu na sta ve na na 1 hodinu a čas vypnutí na 14.00 hodin, zapne se trouba au to ma tic ky v 13.00 ho din.)
Po ukončení provozu se trouba au to ma ticky vypne, zazní akustický signál a signální AUTO začne opět blikat.
- Tlačítka funkcí trouby a teploty na sta vte do pozice vypnuto,
- senzory 1, 2 nebo 3 stiskněte, abyste tak vypnuli akustický signál; signální AUTO zhasne a na displeji se objeví ho di ny.
Pozor! Nastavené údaje lze kdykoliv překontro lo vat a korigovat. Není ale možné měnit nastavení hodin, pokud je přístroj v poloautomatickém nebo au to ma tickém provozu.

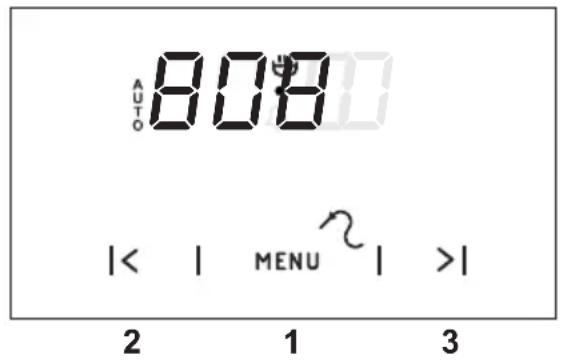

Pečicí sonda do masa
Sonda k měření teploty masa může být používána po jejím připojení do zásuvky sondy v pečicí troubě. Regulace a rozsah promítání: 30°C až 99°C, Přesnost: 1 stupeň, implicitně nastavená hodnota: 80°C.
Když teplota pečicí sondy do masa překročí 0°C, sonda je automaticky rozeznávaná. Pokud je pečicí sonda připojená, dvě číslice na levé straně ukazují faktickou teplotu sondy, a dvě číslice na pravé straně ukazují nastavenou teplotu.
Pokud je teplota sondy nižší než minimální možná do nastavení teplota obnášející 30°C, na displeji je promítaná hodnota "30". Jestliže je teplota sondy vyšší než maximální teplota možná do nastavení obnášející 99°C, na displeji je promítaná maximální teplota možná do nastavení. Spolu s připojením spoje sondy do masa, se startuje program a jmenovitá teplota je nastavená na 80°C. Hodnotu nastavené teploty je možné měnit tak dlouho jak, jsou promítané teplotní hodnoty, ale ne tehdy, když jsou hodiny v režimu startování. Alarm pečicí sondy do masa je možné zrušit stlačením libovolné klávesy. Aktivní program sondy do masa anebo nastavený alarm je možné zrušit odpojením pečicí sondy do masa.
Doporučujeme termosondu používat při pečení větších porcí masa (1kg a více).
Nedoporučujeme termosondu používat do smažení masa s kostí a drůbeže.
V případě nepoužívání termosondy ji vyjměte ze zásuvky a umístěte ji mimo komoru pečicí trouby.
Pozor!
Používejte výlučně termosondu, která je součástí vybavení pečicí trouby.
Teploty pro termosondy
| Druh masa | Teplota [°C] |
| Vepřové | 85 - 90 |
| Hovězí | 80 - 85 |
| Telecí | 75 - 80 |
| Jehněčí | 80 - 85 |
| Zvěřina | 80 - 85 |
Funkce pečící trouby a její obsluha
Trouba s nuceným oběhem vzduchu (s ventilátorem a topným tělesem horkého vzduchu /termo-oběhu/)
Trouba může být nahřívána pomocí dolního a horního topného tělesa, grilu a topného tělesa horkého vzduchu. Ovládání činnosti této trouby se uskutečňuje pomocí otočného knoflíku pro volbu druhu činnosti trouby – nastavení se provádí otočením knoflíku do polohy se zvolenou funkcí,
a pomocí otočného knoflíku regulace teploty – nastavení se provádí otočením knoflíku do polohy se zvolenou teplotou. Otočný knoflík je „schovaný“ v ovládacím panelu. Pro volbu pracovní funkce trouby je třeba:
- jemně stisknout knoflík a pustit,
- nastavit zvolenou funkci. Označení otočného knoflíku po jeho obvodu odpovídá funk-cím realizovaným pečící troubou.
K vypnutí dojde nastavením obou otočných knoflíků do polohy „ ●” / „0”.
Pozor!
K zapnutí ohřevu (topného tělesa apod.) při zapnutí kterékoliv z funkcí trouby, dojde teprve po nastavení teploty.
Možné polohy otočného knoflíku pro volbu funkce trouby
Nezávislé osvětlení pečicí trouby
Nastavením ovládacího kolečka do této polohy, získáme osvětlení komory pečicí trouby
Rychlý ohřev
Zapnutý horní ohřívač, opékač a ventilátor. Používá se pro vstupní ohřev pečicí trouby.
Rozmrazování
Je zapnutý pouze ventilátor, bez použití jakýchkoliv ohřívačů.
Zapnutý ventilátor jak rovněž gril
V této poloze ovládacího kolečka, pečicí trouba realizuje funkci grilu s ventilátorem. Využití této funkce v praxi umožňuje urychlení procesu opékání a zlepšení chuťových vlastností pokrmů.
Zesílený gril (Supergril))
Zapnutí funkce „zesíleného grilu” umožňuje provádět opékání při současně zapnutém horním ohřevu. Tato funkce umožňuje vyvinutí zvýšené teploty v horním pracovním prostoru pečicí trouby, co způsobuje silnější připečení pokrmů, umožňuje také opékání jejich větších porcí.
Zapnutý gril
Povrchové „grilování“, se používá do opékání malých porcí masa: steky, řízky, ryby, tousty, klobásky, zapékaná jídla (tloušťka opékaných pokrmů by neměla být větší než 2-3 cm, v průběhu pečení je potřebné obrátit je na druhou stranu).
Zapnutý dolní ohřev
V této poloze ovládacího kolečka pečicí trouba realizuje ohřívání výlučně při použití dolního ohřevu. Dopékání pečiva zespodu (např. vlhké pečivo a nadívané ovocem).
Zapnutý ventilátor jak rovněž dolní a horní ohřev.
V této pracovní poloze ovládacího kolečka, pečicí trouba realizuje funkci pečivo. Konvekční pečicí trouba s ventilátorem.
Zapnutý dolní a horní ohřev
Nastavení ovládacího kolečka do této polohy, umožňuje realizovat ohřívání pečicí trouby konvekčním způsobem. Výborně se hodí na pečení buchet, masa, ryb, chleba, pizzy (je nutné vstupně nahřát pečicí troubu jak rovněž používat tmavé plechy) pečení na jedné úrovni.
Zapnutý termooběh a dolní ohřev
V této poloze ovládacího kolečka pečicí trouba realizuje funkci termooběhu a zapnutého dolního ohřevu co způsobuje zvýšení teploty zespodu pečení. Velká část tepla dodávaná zespodu pečení, mokré pečivo, pizza.
Zapnutý termooběh
Nastavení ovládacího kolečka v poloze „zapnutý termooběh” umožňuje realizaci ohřívání pečicí trouby vynuceným způsobem pomocí termoventilátoru, umístěného v centrálním místě zadní stěny komory pečicí trouby. V porovnání do konvekční pečicí trouby jsou používány nižší teploty pečení.
Používání tohoto způsobu ohřevu umožňuje rovnoměrný oběh tepla kolem pokrmu umístěného v pečicí troubě.
Příprava hotových (zmražených) pokrmů – pečivo, pizza, hranolky. Rozmrazování (masa, ovoce, zelenina, pečivo) – v případě choulostivých potrav (pro konsumaci za syrova – např. jahody) se nezapíná ohřev, při rozmrazování např. masa termostat nastavte na teplotu na 50 – 75°C. Sušení ovoce, hub (na několika úrovních, teplota 50 – 80°C)
Kontrolna lampička
Zhasnutí červené lampičky je signálem, že trouba dosáhla nastavené teploty. Pokud kuchařské recepty doporučují vkládání pokrmu do rozehřáté trouby, je třeba učinit tak ne dříve, než po prvním zhasnutí červené kontrolní lampičky. V průběhu pečení se bude červená lampička periodicky zapínat a vypínat (udržování teploty uvnitř komory trouby).
Používání grilu
K procesu grilování dochází v důsledku působení na pokrm infračerveného záření, emitovaného rozžhaveným topným tělesem grilu.
Pro zapnutí grilu je třeba:
- nastavit otočný knoflík trouby do polohy označené symbolem
- nahřívat troubu po dobu asi 5 minut (při zavřených dvířkách trouby),
- vložit do trouby plech s pokrmem do příslušné pracovní úrovně, a v případě grilování na roštu je třeba umístit na bezprostředně nižší úrovně (pod roštem) plech na vytékající tuk,
- zavřít dvířka trouby.
Pro funkce grilování obr. a zesílené grilování obr. je třeba nastavit teplotu na 250°C, kdežto pro funkci grilování s ventilátorem obr. na 190°C.
Pozor!
Grilovat pouze při zavřených dvířkách trouby.
Pokud je používán gril, dostupné části zařízení se mohou velmi zahřívat.
Doporučujeme k troubě nepouštět děti.
Pokrmy z těsta
- doporučuje se pečení pokrmů z těsta na pleších, které jsou továrním příslušenstvím sporáku,
- pokrmy z těsta lze také péci v prodávaných formách a na pleších, které je třeba vložit na sušící mřížku, k pečení doporučujeme plechy černé barvy, které lépe přenášejí teplo a zkracují dobu pečení,
- v případě využití konvenčního ohřevu (horní + dolní topné těleso) nedoporu- čujeme použití forem a plechů se světlým a lesklým povrchem, použití forem tohoto typu může způsobovat nedopečení spodku těsta,
- v případě využití funkce horký vzduch není nutné vstupní předehřátí komory trouby, u ostatních způsobů ohřevu je třeba před vložením pokrmu komoru trouby rozehřát,
- před vyjmutím pokrmu z trouby je třeba zkontrolovat kvalitu upečení pomocí dřevěné špejle (při správném upečení by po píchnutí do těsta měla špejle zůstat suchá a čistá),
- po vypnutí pečící trouby je vhodné pokrm v ní ponechat ještě po dobu asi 5 minut,
- teploty pečení pokrmů při využití funkce horký vzduch jsou zpravidla o 20 – 30 stupňů nižší ve srovnání s konvenčním pečením (při použití horního a dolního topného tělesa),
- parametry pečení uvedené v tabulce 1 jsou orientační a lze je upravovat vzhledem k vlastním zkušenostem a kuchařským zvyklostem,
- pokud se informace uváděné v kuchařských knihách značně liší od hodnot uvedených v návodu k obsluze sporáku, prosíme, řídte se pokyny návodu.
Pečení masa
- v troubě by měly být připravovány porce masa větší, než 1 kg, menší kousky doporučujeme upravovat na plynových hořácích sporáku,
- k pečení doporučujeme používat žáruvzdorné nádoby, rovněž rukojeti těchto nádob musí být odolné vůči působení vysoké teploty,
- při pečení na mřížce na sušení nebo na roštu doporučujeme umístit na nejnižší úroveň pečící plech s nevelkým množstvím vody,
- doporučujeme nejméně jednou v polovině doby pečení obrátit maso na druhou stranu, během pečení je také třeba občas podlévat maso šťávou (výpekem) vznikajícím při pečení, nebo horkou – slanou vodou, maso se nesmí podlévat studenou vodou.
| Druh pečení potravy | Funkce pečicí trouby | Teplota Úroveň Čas [min] | ||
| °C | (°) | L | ||
 | 160 - 200 2 - 3 | 30 - 50 | ||
 | 160 - 180 2 20 | -40* | ||
 | 140 - 160 2 10 | -40* | ||
 | 200 - 230 1 - 3 | 10 - 20 | ||
 | 210 - 220 2 45 | -60 | ||
 | 160 - 180 2 - 3 | 45 - 60 | ||
 | 190 2 - 3 60 | -70 | ||
 | 230 - 250 4 14 | -18 | ||
 | 225 - 250 2 120 | -150 | ||
 | 160 - 180 2 120 | -160 | ||
 | 160 - 230 2 90 | -120 | ||
 | 160 - 190 2 90 | -120 | ||
 | 200 - 220 2 - 3 | 50 - 60 | ||
 | 160 - 180 2 45 | -60 | ||
 | 175 - 190 2 60 | -70 | ||
 | 190 - 210 2 40 | -50 | ||
 | 170 - 190 3 40 | -50 | ||
*Uvedené časy se týkají pečení v malých formách
Důležité!
Parametry uvedené v tabulce jsou orientační a je možné je korigovat v závislosti na vlastních zkušenostech a kulinárních zálibách.
Péče uživatele o průběžné udržování sporáku v čistotě a o jeho správnou údržbu, ovlivňují významným způsobem prodloužení doby jeho bezporuchového provozu.
Před začátkem čištění je třeba sporák vypnout a zkontrolovat, zda jsou všechny otočné knoflíky nastaveny do polohy „•“ / „0“. Čisticí úkony lze zahájit až po vychladnutí sporáku.
Pečící trouba
- Troubu je třeba čistit po každém použití. Během čištění trouby je třeba zapnout osvětlení umožňující dosažení lepší vidi-telnosti v pracovním prostoru.
- Komoru pečící trouby umývejte pouze za použití teplé vody s přídavkem nevelkého množství tekutých prostředků na mytí nádobí.
- Čistění párou-Steam Clean
-do misky vložené do pečicí trouby na první úroveň od spodu nalijte 0,25 l vody (1 sklenice),
-uzavřete dvířka pečicí trouby,
-ovládací kolečko regulátoru teploty na-
stavte na pozici 50°C, a ovládací kolečko
funkce na pozici dolní ohřev
-nahřívejte komoru pečicí trouby cca 30 minut,
-po zakončení procesu čistění otevřete dvířka pečicí trouby, vnitřek komory vytřete houbičkou anebo utěrkou a následovně umyjte teplou vodou s dodatkem přípravku na mytí nádobí.
Pozor!
K čištění a údržbě skleněných čelních stran nepoužívejte čisticí prostředky obsahující brusné látky.
ČIŠTĚNÍ A ÚDRŽBA SPORÁKU
- Pečicí trouba označená písmenem D byla vybavená snadno vyjímatelnými vodícími lištami drátěné (žebříky) vložek pečicí trouby. Pro vyjmutí k umytí je popotáhněte za závěs nacházející se vpředu, poté odchylte vodící lištu a vyjměte ji ze zadních závěsů.

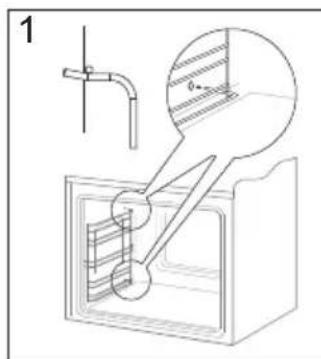

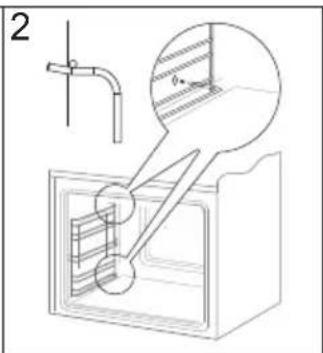

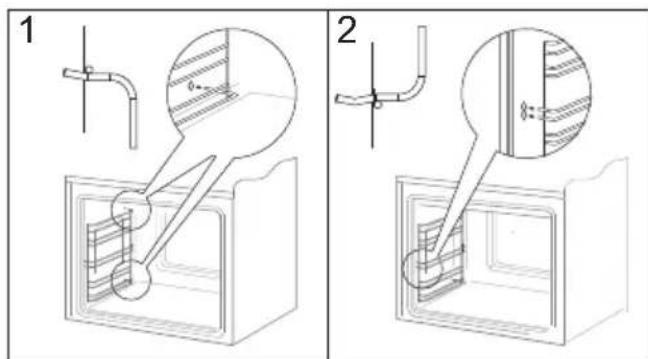

Vybírání žebříčků
- Pečicí trouby označené písmeny Dp* mají nerezavějící vysouvané vodící lišty vložek připevněné k drátěným vodícím lištám. Vodící lišty vyjímejte i myjte spolu s drátěnými lištami. Před umístěním na nich plechů je vysuňte (jestliže je trouba nahřátá lišty vysuňte zavěšujíc zadní hranu plechu o zarážky nacházející se v přední části vysouvaných lišt) a poté je vsuňte spolu s plechem.
Pozor!
Teleskopická vodítka nemyjte v myčkách nádobí.

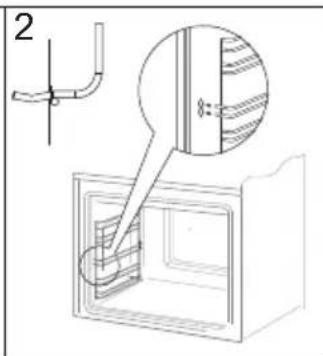

Vkládání žebříčků

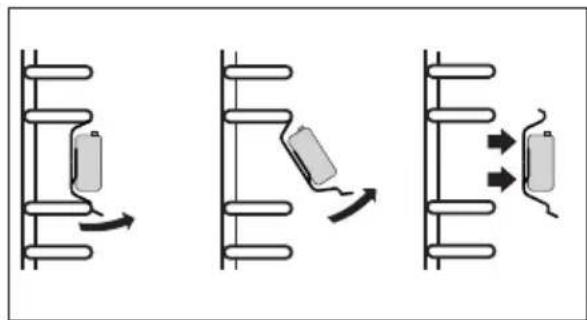

Vyjímání teleskopických vodítek
Zakládání teleskopických vodítek
*u některých typů

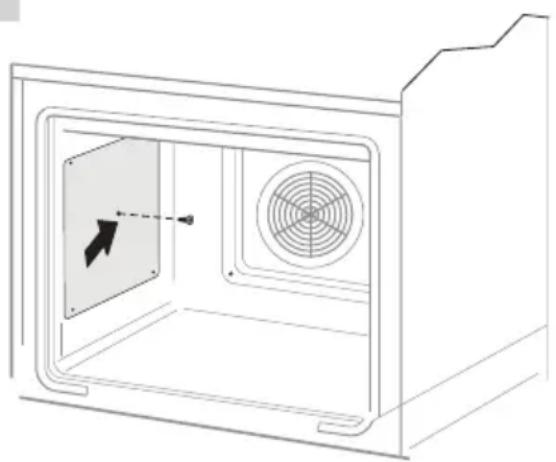

- Kuchyně označené písmenem K* v typu byly vybavené vložkami pokrytými speciálním samočisticím emailem. Tento email způsobuje, že zašpinění tukem nebo zbytky pokrmů mohou být automaticky odstraněné pod podmínkou, že tyto nejsou zaschnuté nebo připálené (zbytky jídel a tuků je nutné co nejrychleji oddělit, pokud ještě nejsou zaschnuté a připečené, tehdy se vyhnete dlouhému samočištění trouby). Pro provedení samočištění trouby ji zapněte na 1 hodinu nastavujíc teplotu 250 °C. Pokud jsou zbytky pokrmů malé, je možné proces zkrátit.
Důležité!
Protože je samočisticí proces spojený se spotřebou energie, zkontrolujte proto před každým samočistěním stupeň zašpinění. Po zjištění snížení samočisticích vlastností vložek, je možné je vyměnit na nové. Vložky je možné zakoupit v servisu nebo v obchodě. V případě zvolení tradiční metody čištění musíte si být vědomi, že samočisticí email je náchylná na stírání a k čištění nepoužívejte žíravinové čisticí přípravky ani tvrdé utěrky.
Výměna žárovky osvětlení pečící trouby
Aby se zamezilo možnosti zasažení elektrickým proudem, je třeba se před výměnou žárovky ujistit, zda je zařízení vypnuté.
- Všechny ovládací knoflíky nastavte do polohy „ • “ / „ 0 “ a vypněte napájení,
- Vyšroubujte a umyjte skleněné stínítko lampičky a nezapomeňte jej do such vytřít.
-
Vyšroubujte osvětlovací žárovku z objímky, v případě potřeby je třeba vyměnit žárovku za novou – vysokoteplotní žárovka (300 °C) s parametry:
-
napětí 230 V
- výkon 25 W
- závit E 14.
Lampička pečící trouby
- Zašroubujte žárovku, přičemž pamatujte na její přesné osazení v keramické objímce.
- Našroubujte skleněné stínítko lampičky.
Vytahování dvířek
Kvůli dosažení lepšího přístupu ke komoře trouby a čištění je možné vytažení dvířek. Za tímto účelem je třeba otevřít dvířka, odklonit nahoru zajišťující prvek umístěný v pantu (obr.A). Dvířka lehce přivřete, nadzvedněte a vytáhněte směrem dopředu. Pro namontování dvířek postupujte opačným způsobem.
Při nasazování je třeba dát pozor, aby byl výřez na pantu správně osazen na výstupku držáku pantu. Po nasazení dvířek na sporák je třeba bezvýhradně sklopit zajišťující prvek a pečlivě jej přitlačit.
Nesprávné nastavení zajišťujícího prvku může způsobit poškození pantu při pokusu o zavření dvířek.
Odklopení zajištění pantů
Vyjmutí vnitřní skleněné tabule
-
Pomocí křížového šroubováku odšroubujte šroubky na bočních příchytkách (obr. B).
-
Příchytky vyjměte plochým šroubovákem a vyjměte horní lištu dvířek (obr. B, C).
- Vnitřní sklo vyjměte z úchytů v dolní části dvířek.
Vyjměte střední sklo (obr.D).
- Vyčistěte sklo teplou vodou s malým množstvím čisticího přípravku.
Při následné montáži postupujte v opačném pořadí. Hladká část skleněné tabule se musí nacházet v horní části.
Pozor! Nevtlačujte horní lištu současně do obou stran dvířek. Pro správné osazení horní lišty dvířek, nejdříve přiložte levý konec lišty do dvířek, a pravý konec vtlacte do slyšitelného „kliknutí”. Poté přitlačte lištu z levé strany do slyšitelného „kliknutí”.
Vyjmutí vnitřní skleněné tabule
Periodické revize
Kromě činností, jejichž úkolem je průběžné udržování sporáku v čistotě je třeba:
- provádět periodické kontroly funkčnosti ovládacích prvků a pracovních systémů sporáku. Po skončení záruční doby, nejméně jednou za dva roky, je třeba pověřit firmu servisní obsluhy provedením technické revize sporáku,
- odstranit zjištěné provozní závady,
- provést periodickou údržbu pracovních systémů sporáku.
Pozor!
Veškeré opravy a regulační úkony by měly být prováděny patřičnou firmou servisní obsluhy nebo instalatérem, který vlastní příslušná oprávnění.
V každé nouzové situaci je třeba:
• vypnout pracovní systémy sporáku
• odpojit elektrické napájení
- nahlásit opravu
- některé drobné závady může uživatel odstranit sám, pokud se bude řídit pokyny uvedenými v tabulce níže; předtím, než se obrátíte na oddělení obsluhy zákazníka nebo servis, je třeba projít následující body v tabulce.
| PROBLÉM PŘÍČINA POSTUP | ||
| 1. přístroj nefunguje přerušení přívodu proudu zkontrolujte pojistku domovní instalace, spálenou vyměňte | ||
| 2. displej programátoru ukazuje čas „ 00.00 “ | zařízení bylo odpojené od sítě nebo došlo k chvilkové ztrátě napětí | nastavit aktuální čas (viz. Návod k obsluze progra-mátoru) |
| 3. nefunguje osvětlení trouby | povolená nebo poškozená žárovka | dotáhnout žárovku nebo poškozenou vyměnit (viz. kapitola Čištění a údržba) |
Jmenovité napětí 230V\~50 Hz
Jmenovitý výkon max. 3,1 kW
Rozměry sporáku 59,5 / 59,5 / 57,5 cm
Splňuje požadavky předpisů EU – normy EN 60335-1, EN 60335-2-6
Návod uschovajte a skladujte tak, aby bol vždy po ruke.
Pozor!
Rúra je možné obsluhovat' len po zoznámení sa s týmto návodom.
Čistenie a údržba sporáka....48
Technické údaje....52
Prosíme Vás, aby ste po rozbalení zariadenia zlikvidovali časti
- opatrne stlačte otočný ovládač a pustěte,
- nastavte na zvolenou funkciu. Označenie otočného ovládača na jeho obvodu odpovedá d'alším funkciám realizovaným rúrou.
Elektronický programátor Tts je vybavený senzormi ovládanými dotykom prstu na označených miestach. Každá zmena nastavenia je potvrdzována akustickým signálom. Je nutné udržiavať povrch senzorov v čistotě.
Dôležité!
Elektronické spínacie hodiny Tts
A - Pole displeje
Značky provozních funkcí
Dotykové senzory
Je nutné vždy udržovat' povrch senzorov v čistote.
Nastavenie hodín
- dobu na časovom spínači nastavíte senzory 3 a 2. Nastavená doba sa ob javí na displeji a signálna lampa 📂hude svie tit'.
Uvedená doba bude uložená v priebehu 7 sekúnd a na displeji sa znovu objaví čas a signální AUTO bude svietit'.
Po uplynutí nastavenej doby sa rúra au toma tic ky vypne, ozve sa akustický signál a signální AUTO začne blikat'.
Po ukončení prevádzky sa rúra au to ma tic ky vypne, zaznie akustický signál a signální AUTO začne znovu blikat'.
- Tlačítka funkcií rúry a teploty nastavte do pozície vypnuté,
- senzory 1, 2 alebo 3 stlačte, aby ste tak vypli akustický signál; signální AUTO zhasne a na displeji sa objavia hodiny.
Je zapnutý len ventilátor, bez použitia akýchkol'vek ohrievačov.
Teleskopické lišty nemyte v umývačkách riadu.
Menovitý výkon max. 3,1 kW
Rozmery sporáka 59,5 / 59,5 / 57,5 cm
Splňuje požiadavky predpisov EÚ – normy EN 60335-1, EN 60335-2-6
Kontakty pro záruční a pozáruční servis výrobku značky Amica.
ČR
Martykán servis
Zámecká 3
698 01 Veselí nad Moravou
Tel: 518 324 555
e-mail: servis@martykanservis.cz
www.martykanservis.cz
SK
Servisní Středisko Amica SK
Se sídlem :
Fastplus s.r.o.
Na pántoch 18
831 06 Bratislava - Rača
Tel: 2 4910 5851
e-mail: servis.biela@fastplus.sk
www.fastplus.sk
