NÁVOD K OBSLUZE EHI 7004 ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.

Vážený zákazníku,

děkujeme Vám za zakoupení indukční varné desky značky ECG. Před prvním uvedením výrobku do provozu si pečlivě přečtěte návod k obsluze a instalaci a důsledně se říd’te všemi pokyny. Před instalací si přečtěte část o instalaci. Pozorně si také prostudujte bezpečnostní instrukce a tento návod uschovejte k dalšímu použití.

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

Vaše bezpečnost je pro nás na prvním místě. Před použitím výrobku si přečtěte pozorně tyto instrukce.

INSTALACE

Nebezpečí úrazu elektrickým proudem

• Výrobek vždy odpojte od sítě před prénášením, údržbou a dalšími pracemi.
• Výrobek musí být vždy správně připojen k zemnění.
- Úpravy domácí elektroinstalace může provádět pouze kvalifikovaný elektrikář.
- Nedodržení těchto pravidel může způsobit úraz elektrickým proudem, smrt nebo požár.

Nebezpečí pořezání

• Bud'te opatrní – okraje panelu mohou být ostré.
• Neopatrnost vede k pořezání nebo jinému zranění.

Důležité bezpečnostní pokyny

• Pozorně si přečtěte tyto instrukce před instalací a prvním použitím výrobku.
• Na výrobek a do jeho blízkosti se nesmějí pokládat žádné hořlavé předměty.
• Poskytněte tento návod osobám, které budou instalaci provádět, snížíte tím náklady na instalaci.
• Výrobek musí být instalován podle instrukcí obsažených v tomto návodě, v opačném případě hrozí nebezpečí.
• Tento výrobek smí instalovat, zapojovat a připojovat k uzemnění pouze kvalifikovaný technik.
• Výrobek smí být připojen k napájecí síti pouze přes určený bezpečnostní izolační spínač ve všech pólech napájení.
• Nesprávná instalace může být příčinou ztráty záruky a jakékoli odpovědnosti za škody.

POUŽITÍ A ÚDRŽBA

Nebezpečí úrazu elektrickým proudem

• Nepoužívejte prasklou či rozbitou indukční desku. Pokud dojde k prasknutí nebo rozbití povrchu desky, okamžitě ji odpojte od napájení a obratte se na kvalifikovaného technika.
• Před čistěním a údržbou výrobek vždy odpojte od elektrické sítě.
• Nedodržení těchto pravidel může způsobit úraz elektrickým proudem, smrt nebo požár.

Zdravotní rizika

• Tento výrobek vyhovuje všem normám týkajícím se elektrické a elektromagnetické bezpečnosti.
• Přesto se musejí všechny osoby vybavené srdečními stimulátory nebo jinými elektrickými implantáty (např. inzulínovou pumpou) obrátit před použitím tohoto výrobku na svého lékaře nebo výrobce implantátu, aby se ujistili o vlivu elektromagnetického pole.
• Nedodržení těchto pravidel může způsobit smrt.

Nebezpečí horkých povrchů

• Při používání indukční varné desky dochází k zahřívání povrchu a při neopatrném doteku může způsobit popáleniny.
• Nedotýkejte se desky žádnou částí těla, oděvem ani jinými předměty kromě předepsaného nářadí, dokud nezchladne.

• Nenechávejte kovové předměty (např. kuchyňské náčiní) ani prázdné nádoby na ploše desky, mohou se zahřát velmi rychle.
• Pozor: předměty z magnetických kovů nošené na těle se mohou zahřát i v blízkosti varné desky. Zlaté ani stříbrné předměty se nezahřívají.
• Rukojeti nádobí mohou být velmi horké. Dbejte, aby rukojeti nádobí nepřečnívaly nad ostatní zapnuté zóny. Udržujte rukojeti mimo dosah dětí. Nedodržení těchto pravidel může způsobit popálení a opaření.

Nebezpečí pořezání

• Po sejmutí ochranného krytu škrabky povrchu se odhalí ostrá čepel. Používejte ji velmi opatrně a vždy ji ukládejte v krytu mimo dosah dětí.
• Neopatrnost vede k pořezání nebo jinému zranění.

Důležité bezpečnostní pokyny

• Nenechávejte výrobek během používání bez dozoru. Při vaření může dojít k přetečení a tvorbě dýmu.
• Výrobek nikdy nepoužívejte jako pracovní nebo odkládací plochu.
• Do blízkosti výrobku nepokládejte předměty citlivé na magnetické pole (např. platební karty, paměťové karty) ani elektronické přístroje (např. počítače, MP3 přehrávače), mohou být ovlivněny elektromagnetickým pólem.
  • Výrobek nepoužívejte k ohřevu místnosti.
• Po použití vždy vypněte jednotlivé varné zóny a celou desku tak, jak je popsáno v návodu (ovládací panel).
• Nespoléhejte na automatické vypnutí funkci rozpoznání nádoby po odejmutí.
• Nedovolte dětem, aby si hrály se spotřebičem, lezly na něj, seděly na něm nebo na něj stoupaly.

- Neukládejte do skříněk nad deskou předměty, které mohou děti zajímat. Děti lezoucí pro tyto věci mohou utrpět úraz.

- Nenechávejte děti bez dohledu, pokud spotřebič používáte.

- Neopravujte ani neměňte žádné díly výrobku kromě operací popsaných v návodu. Ostatní servisní úkony smí provádět pouze kvalifikovaný technik.

- K čistění nepoužívejte parní čistič.

- Na desku nepokládejte těžké předměty.

- Na desku nestoupejte.

- Nepoužívejte nádobí s ostrými okraji a netahejte nádoby po desce, došlo by k poškrábání sklokeramického povrchu.

- Nepoužívejte drátěnky ani žádné jiné brusné prostředky k čistění výrobku, hrozí poškrábání povrchu.

- Poškozený kabel musí být ihned vyměněn kvalifikovaným technikem.

- Zařízení není určeno pro používání s časovými spínači nebo jinými ovládacími systémy.

- Tento výrobek je určen pro používání v domácnostech a podobných prostředích, jakými jsou:

• kuchyně pro personál v obchodech, kanceláře a další podobná pracoviště;
• venkovské domy a farmy;
• kuchyňky pro hosty hotelů, motelů a podobných ubytovacích zařízení;

Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti bez dozoru.

VÝSTRAHA:

Spotřebič a jeho přístupné části se při používání stávají horkými. Pozornost by se měla věnovat tomu, aby se zabránilo dotyku topných článků.

Musí se zabránit v přístupu dětem mladším 8 let, nejsou-li trvale pod dozorem.

VÝSTRAHA:

Vaření s tukem nebo olejem na varném panelu bez dozoru může být nebezpečné a může mít za následek vznik požáru. NIKDY nelikvidujte oheň vodou, ale vypněte spotřebič a potom plameny překryjte např. pokličkou nebo mokrou tkaninou.

VÝSTRAHA:

Nebezpečí požáru: neodkládejte žádné předměty na varné povrchy.

POPIS VÝROBKU

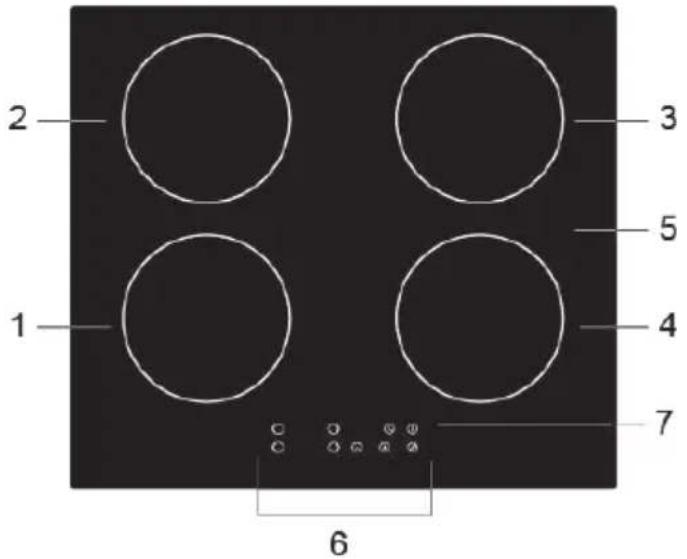

Pohled shora

1. Levá prední zóna – ∅ 140 mm/max. 1500 W
2. Levá zadní zóna – ∅ 180 mm/max. 2000 W
3. Pravá přední zóna – ∅ 180 mm/max. 2000 W
4. Pravá zadní zóna – ∅ 140 mm/max. 1500 W
5. Sklokeramická deska
6. Ovládací panel
7. Vypínač ON/OFF

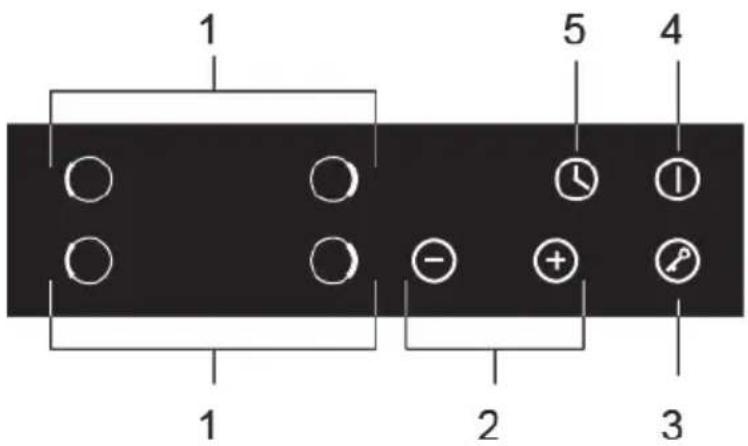

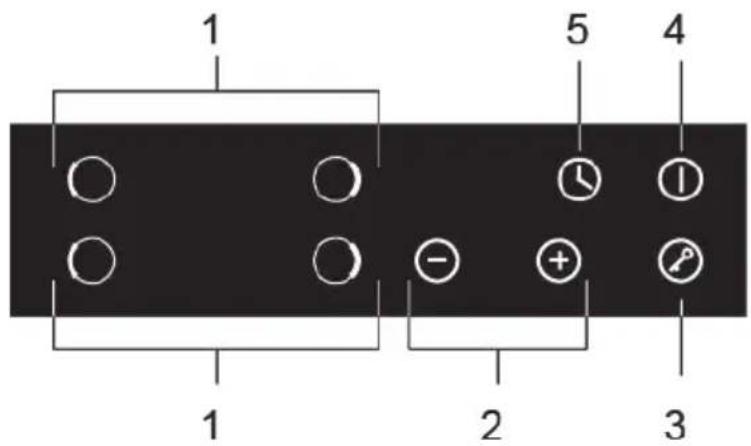

Ovládací panel

1. Tlačítka pro volbu zóny
2. Tlačítka nastavení výkonu/časovače
3. Tlačítko dětského zámku
4. Vypínač ON/OFF
5. Časovač

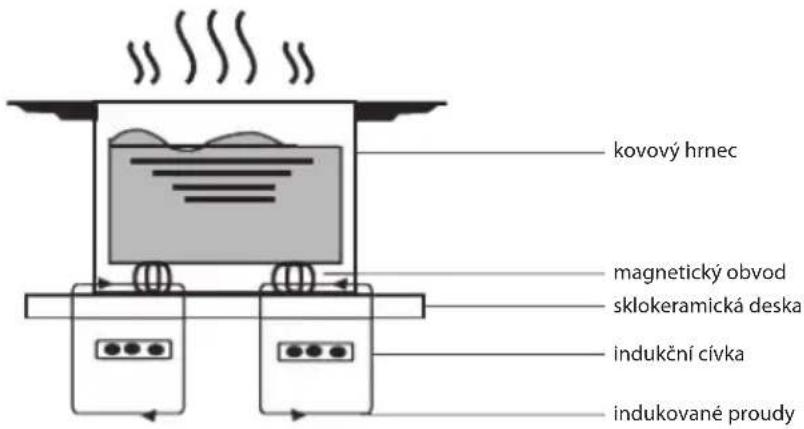

POZNÁMKY K INDUKČNÍMU OHŘEVU

Indukční ohřev je bezpečná, pokročilá, efektivní a úsporná technologie vaření. Pracuje na principu elektromagnetické indukce, která ohřívá přímo nádobu na desce a nikoli sklo. Sklokeramická deska se ohřívá zpětně od nádoby.

Před použitím indukční desky

• Dříve než začnete používat indukční desku, přečtěte si tento návod k obsluze a věnujte pozornost kapitole „Bezpečnostní upozornění“.
• Sejměte všechny ochranné fólie, do nichž je deska zabalena.

POUŽITÍ DOTYKOVÉHO OVLÁDÁNÍ

• Ovládací tlačítka reagují na dotyk, není tedy nutno tlačit.
• Používejte bříška prstů, nikoli pouze špičky.
• Při úspěšném dotyku uslyšíte zvukový signál.
• Ovládací panel udržujte vždy suchý a čistý a dbejte, aby na nich neležel žádný předmět (např. příbor nebo utěrka). I slabá vrstva vlhkosti na ovládacích prvcích ztěžuje ovládání.

• Používejte pouze nádobí se dnem určeným k indukčnímu ohřevu. Vyhledejte symbol indukčního ohřevu na obalu nebo na dně nádobí.

• Zkoušku vhodnosti nádobí po indukční ohřev můžete provést sami magnetem. Pohybujte magnetem po dně nádoby. Pokud je přitažen, nádobu je možné použít.
  • Nemáte-li magnet:

• Nalijte trochu vody do nádoby, kterou chcete použít, a zkuste ohřát.

• Pokud na displeji nebliká a vody se ohřívá, je možné nádobu použít.

• Pro ohřev na indukční desce není vhodné nádobí z těchto materiálů: čistá nerezová ocel, hliník nebo měd' bez magnetického dna, sklo, dřevo, porcelán, keramika a kamenina.

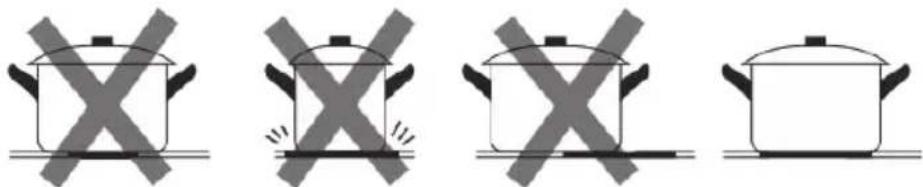

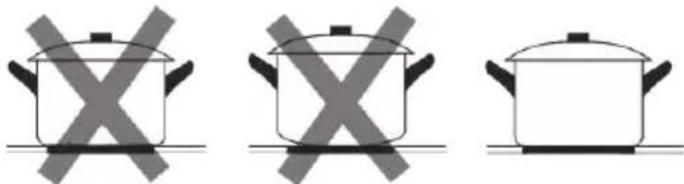

Nepoužívejte nádoby s ostrými okraji nebo zaobleným dnem.

Ujistěte se, že dno nádobí je hladké a sedí zcela na desce. Používejte nádoby stejné velikosti, jakou mají vyznačené zóny. Použitím nádob s mírně větším průměrem dosáhnete maximální účinnosti ohřevu. Při použití nádoby menší, než je průměr zvolené plotny, se účinnost sníží. Nádoby s průměrem menším než 140 mm nebudou deskou rozpoznány. Nádobu stavte vždy na střed zóny.

Při změně nádoby vždy zvedejte z desky, neposouvejte je, došlo by k poškrábání skla.

1. Stiskněte vypínač ON/OFF.

Po zapnutí deska jednou pípne a na všech displejích se objeví symbol „ – “ nebo „ – “. To znamená, že deska je v pohotovostním stavu.

1. Postavte nádobu na zónu, kterou budete používat.

- Ujistěte se, že jsou spodek nádoby a povrch desky čisté a suché.

1. Stiskněte příslušné tlačítko pro volbu zóny, kontrolka vedle tlačítka začne blikat.

1. Zadejte požadovaný výkon pomocí tlačítek

- Pokud nezvolite požadovanou úroveň výkonu do 1 minuty, deska se automaticky vypne. Pak je nutné začít znovu od kroku 1. - Výkon ohřevu můžete kdykoli během vaření upravovat.

Na displeji bliká strídavě s nastavením výkonu

To znamená, že:

• nádoba nestojí na správné zóně,
• použitá nádoba není vhodná pro indukční desku,
• nádoba je příliš malá nebo není ve středu zóny.

Dokud není vhodná nádoba ve středu zóny, ohřev se nespustí. Pokud není použita vhodná nádoba, displej se vypne po 1 minutě.

Po skončení vaření

1. Stiskněte tlačítko pro volbu zóny.

1. Vypněte příslušnou zónu stažením výkonu na „0“ nebo současným dotykem prvků „-“ a „+“. Ujistěte se, že displej ukazuje „0“.

1. Vypněte celou desku stisknutím vypínače ON/OFF.

2. Bud'te opatrní, povrch desky je horký.

U horké zóny se zobrazuje H. Po vychladnutí zóny na bezpečnou teplotu symbol přestane svítit. Signalizaci můžete využít i k úspoře energie a pro další vaření použít tu zónu, která je ještě zahřátá.

Uzamčení ovládacího panelu

• Ovládací panel desky můžete uzamknout, aby nedošlo k nechtěnému použití (např. dětmi).
• Při uzamčení jsou deaktivována všechna ovládací tlačítka kromě vypínače ON/OFF.

Postup uzamčení

Stiskněte tlačítko uzamčení. Indikátor časovače zobrazuje „Lo“

Postup odemčení

1. Ujistěte se, že je indukční deska zapnutá.
2. Stiskněte a podržte tlačítko pro odemčení.
3. Nyní můžete ovládat indukční desku.

Při uzamčeném ovládacím panelu je aktivní pouze vypínač ON/OFF, můžete tedy kdykoli vypnout desku; pro další použití je však nutné ovládací panel odemknout.

Ochrana proti přehřátí

Vestavěný teplotní sensor kontroluje teplotu uvnitř indukční desky. Při rozpoznání příliš vysoké teploty se činnost indukční desky automaticky zastaví.

Rozpoznání cizích prvků

Pokud se na desce vyskytnou nemagnetické nádoby (např. hliníkové) nebo malé části (např. příbory, klíče apod.), které se nedopatřením ocitly na desce, deska se automaticky vypne do pohotovostního režimu. Ochlazovací ventilátor pokračuje v chlazení desky ještě přibližně jednu minutu.

Automatické vypnutí

Další ochrannou funkcí indukční desky je automatické vypnutí. Automaticky vypne ohřev indukční desky, pokud zapomenete vypnout některou zónu indukční desky. Výchozí nastavení času do vypnutí zobrazuje tabulku:

Výkon ohřevu 1 2 3 4 5 6 7 8 9
Výchozí doba ohřevu (hodiny) 8 8	8 4 4 4	2 2 2

Při sejmutí nádoby ze zóny se ohřev vypne okamžitě a celá deska se vypne po 2 minutách.

POUŽITÍ ČASOVAČE

Časovač můžete použít dvěma způsoby:

• Jako kuchyňskou minutku. V tom případě časovač nevypne žádnou indukční zónu.
  • K vypnutí jedné zóny v nastaveném čase.
• Časovač můžete nastavit až na 99 minut.

Použití časovače jako minutky

Pokud není zvolena zóna:

1. Ujistěte se, že je deska zapnutá.

Poznámka: minutku můžete používat i v případě, že se některá zóna používá.

1. Stiskněte tlačítko časovače. Indikátor začne blikat a na displeji se zobrazí „10“.

2. Nastavte požadovaný čas stiskem tlačítek časovače

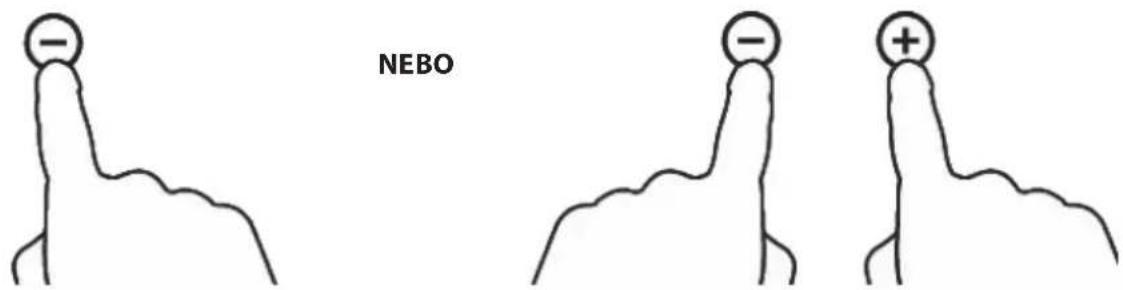

Tip: Jedním stiskem tlačítka časovače ☑ nebo ⓝnižíte nebo zvýšíte čas o 1 minutu.

Přidržením tlačítka časovače – nebo shížíte nebo zvýšíte čas o 10 minut. Pokud čas překročí 99 minut, časovač se automaticky vrátí na 00 minut.

1. Současným stisknutím tlačítek ⏻ a se časovač zruší a zobrazí se „00“.

1. Po nastavení časovače začne okamžitě odpočítávání. Displej zobrazuje zbývající dobu a indikátor časovače bliká po dobu 5 sekund.

2. Po uplynutí nastaveného čase se ozve zvukový signál a časovač ukazuje „--“.

Nastavení časovače pro vypnutí jedné zóny

Postup nastavení časovače:

1. Stiskněte tlačítko pro volbu zóny. (např. zóna 3)

1. Stiskněte tlačitko časovače, indikátor začne blikat a na displeji se zobrazí „10“.

2. Nastavte požadovaný čas stiskem tlačítek časovače.

Tip: Jedním stiskem tlačítka časovače - nebo snžíte nebo zvýšíte čas o 1 minutu.

Přidržením tlačítka časovače - nebo snížite nebo zvýšite čas o 10 minut.

Pokud čas překročí 99 minut, časovač se automaticky vrátí na 00 minut.

1. Současným stisknutím tlačítek ⏻ a se časovač zruší a zobrazí se „00“.

1. Po nastavení časovače začne okamžitě odpočítávání. Displej zobrazuje zbývající dobu a indikátor časovače bliká po dobu 5 sekund.

POZNámKa: Červený bod vedle indikátoru výkonu označuje zvolenou zónu pro časovač.

1. Po uplynutí nastaveného času časovače se zvolená zóna automaticky vypne.

Ostatní zóny zvolené před použitím časovače pokračují v nastaveném ohřevu.

POKYNY K VAŘENÍ

Při smažení budte opatrní, tuk se ohřívá velmi rychle. Přehřátý tuk snadno vzplane, hrozí vážné nebezpečí požáru.

Tipy pro vaření

• V okamžiku kdy voda v nádobě dosáhne bodu varu, snižte výkon.
- Používáním pokliček výrazně zkrátíte dobu vaření a uspoříte energii.
- Dobu přípravy pokrmů zkrátíte i sníženým použitím tekutin a tuků.
- Začněte vařit při vyšším výkonu a po zahřátí pokrmu výkon snižte.

Mírný var a vaření rýže

• K mírnému varu dochází pod bodem varu při teplotách cca 85 °C, kdy se občas objevují bublinky páry na povrchu kapaliny. Tento způsob přípravy je zásadní pro jemné polévky a dušená masa, kdy se chuť vyvíjí bez převaření. Stejně byste měli připravovat vařená vejce a jemné párky.
• Některé recepty, např. vaření rýže při absorpci vody, mohou vyžadovat nastavení výkonu vyšší než minimální, aby se jídlo uvařilo ve stanoveném čase.

Příprava steaků

Příprava šťavnatých chutných steaků:

1. Před přípravou ponechte maso při pokojové teplotě asi 20 minut.
2. Rozehřejte pánev.
3. Potřete obě strany steaku olejem. Stříkněte trochu oleje do rozžhavené pánve a položte na ni steaky.
4. Během smažení otočte steak pouze jednou. Přesná doba smažení závisí na tlouštce steaku a na tom, jak jej chcete mít propečený. Doba se může pohybovat v rozsahu 2–8 minut na jednu stranu. Stav propečení zjistíte stlačením steaku.
5. Ponechte steak několik minut na horkém podkladu, stane se křehčím.

Smažení

1. Použijte pánev wok s plochým dnem nebo velkou pánev vhodnout pro indukční ohřev.
2. Všechny přísady mějte předem připravené. Smažení musí být rychlé. Při smažení většího množství rozdělte potraviny do několika dávek.
3. Pánev krátce předehřejte a přidejte dvě lžíce oleje.
4. Nejprve usmažte maso, dejte je stranou a udržujte v teple.
5. Osmažte zeleninu. Když je hotová, ale stále křupavá, přepněte výkon na nižší hodnotu, vratte maso do pánve a přidejte omáčku.
6. Jemně přísady míchejte, aby se prohřály.
7. Podávejte okamžitě.

Uvedená nastavení slouží pouze pro orientaci. Přesné nastavení závisí na použitém nádobí, množství připravovaného jídla apod. Experimentujte s indukční deskou a najděte si své nastavení.

Nastavení výkonu

Uvedená nastavení slouží pouze pro orientaci. Přesné nastavení závisí na použitém nádobí, množství připravovaného jídla apod.

Nastavení výkonu Vhodné pro
1–2 • jemné ohřívání malého množství potravin• rozpouštění čokolády, másla a jídla, které se rychle pálí• mírný var• pomalé zahřívání
3–4 • ohřívání	• silnější mírný var• vaření rýže
5–6 • palačinky
7–8 • restování	• vaření těstovin
9 • smažení	• prudké pečení• uvedení polévky k varu• vaření vody

PÉČE A ČISTĚNÍ

Co? Jak? Důležité!
Každodenní znečistění desky (otisky prstů, kapky, znečistění jídlem a napečené skvrny bez cukru)	1. Vypněte desku.2. Dokud je sklo teplé (nikoli horké!), použijte čistič na varné desky.3. Umyjte a utřete do sucha čistou utěrkou nebo papírem.4. Zapněte desku.	Po vypnutí desky zhasne indikace teplých zón, jsou však stále horké! Budte velmi opatrní.Drátěnky, nylonové drátěnky, abrazivní houbičky a brusné prostředky způsobí poškrábání povrchu. Vždy si přečtěte návod k použití čisticího prostředku.Na povrchu desky nenechávejte zbytky čistidel: na skle mohou zůstat skvrny.
Přetečené potraviny a zbytky cukru	Okamžitě je odstraňte vhodnou špachtlí nebo škrabkou na varné desky, budte přitom opatrní, abyste se nespálili.1. Vypněte desku.2. Držte nástroj pod úhlem 30° a seškrábněte nečistotu na chladné místo desky.3. Odstraňte nečistotu hadrem nebo papírovou utěrkou.4. Provedte kroky 2 až 4 části „Každodenní znečistění desky“.	Připečené zbytky a stopy cukru odstraňte co nejdříve. Pokud zůstanou na skle do vychladnutí, nemusí se podařit je odstranit a mohou způsobit trvalé poškození povrchu.Nebezpečí pořezání: po odstranění ochranného krytu je škrabka velmi ostrá. Používejte ji velmi opatrně a vždy ji ukládejte v krytu mimo dosah dětí.
Přetečení potravy na ovládací prvky	1. Vypněte desku.2. Umyjte nečistoty.3. Otřete oblast ovládacích prvků houbičkou nebo utěrkou.4. Vytřete oblast zcela do sucha.5. Zapněte desku.	Deska může vydávat zvukový signál a sama se vypnout; ovládací prvky nemusí pracovat, dokud jsou vlhké. Před zapnutím desky se ujistěte, že je oblast ovládacích prvků zcela suchá.

TIPY A DOPORUČENÍ

Problém Možná příčina Co dělat
Desku není možné zapnout.	Není připojena k elektrické síti. Ujistěte se, že je deska připojena k napájení a že je zapnutá.Ověřte, zda je dům napájen elektřinou a zkontrolujte jistič. Pokud jste vše ověřili a problém trvá, zavolejte servisního technika.
Ovládací tlačítka nereagují.	Ovládací tlačítka jsou zamčená. Odemkněte ovládací panel. Viz kapitolu „Použití indukční desky“.
Ovládací tlačítka se špatně ovládají.	Na ovládacích tlačítkách je tenká vrstva vlhkosti nebo používáte špičky prstů.	Vysušte ovládací panel a dotýkejte se prvků bříšky prstů.
Sklokeramický povrch je poškrábaný.	Používáte nádobí s ostrými okraji.Byly použity brusné čistící prostředky.	Používejte nádobí s plochým dnem se zaoblenými okraji. Viz kapitolu „Volba nádobí”.Viz kapitolu „Péče a čistění“.
Některé nádobí vydává zvuky.	Zvuky jsou způsobeny konstrukcí nádoby (různé vrstvy kovu jinak reagují na vibrace).	To je normální vlastnost nádobí a nesignalizuje to závadu.
Při nastavení na vysoký výkon může indukční deska vydávat hučivý zvuk.	Souvisí to s technologií indukčního ohřevu.	Je to normální, zvuk se zmírní nebo ustane po přepnutí na nižší topný výkon.
Je slyšet zvuk ventilátoru desky.	Indukční deska je vybavena chladícími ventilátory, které chrání elektroniku před přehříváním. Může běžet i po vypnutí desky.	Je to normální jev, není nutné se tím znepokojovat. Dokud ventilátor běží, neodpojujte napájení.
Nádoba se neohřívá ani se nezobrazuje na displeji.	Deska nemůže nádobu rozpoznat, protože není vhodná pro indukční ohřev.Deska nemůže rozpoznat nádobu, protože je příliš malá nebo není ve středu zóny.	Používejte nádobí určené pro indukční ohřev. Viz kapitolu „Volba nádobí”.Umístěte nádobu do středu zóny a ujistěte se, že průměr nádoby odpovídá zóně.
Indukční deska nebo topná zóna se neočekávaně vypnuly, zazní zvukový signál a objeví se chybové hlášení (obvykle se objevuje střídavě s jedním nebo dvěma znaky na displeji časovače).	Technická závada. Zapište si chybová hlášení, odpojte desku ze zásuvky a přivolejte servisního technika.

ZOBRAZENÍ CHYB A KONTROLA

Pokud dojde k nějakým potížím s obvody desky, automaticky se spustí ochranný stav a zobrazí se hlášení chyby:

Problém Možná	příčina Co dělat
F3–F8	Chyba snímače teploty. Obratte se na autorizovaný servis.
F9–FE	Chyba snímače teploty IGBT prvku. Obratte se na autorizovaný servis.
E1/E2	Vstupní napětí mimo rozsah. Zkontrolujte stav napájení v budově.Zapněte znovu po odstranění závady.
E3/E4	Teplota mimo rozsah. Zkontrolujte desku.
E5/E6	Deska se špatně chladí. Zkuste znovu po vychladnutí desky.

Uvedené pokyny slouží ke zjištění a odstranění běžných závad.

Desku sami nerozebírejte a neopravujte, hrozí úraz elektrickým proudem a nebezpečí poškození výrobku.

TECHNICKÉ ÚDAJE

Jmenovité napětí: 3N\~ 220-240 V / 400 V, 50/60 Hz

Jmenovitý příkon: 6400–7200 W

Rozměry výrobku š × v × h (mm): 590 × 520 × 60

Výřez pro vestavbu (mm): 560 × 490

Hmotnost a rozměry jsou zaokrouhlené. Vzhledem k soustavnému vylepšování našich výrobků se parametry a vzhled mohou změnit bez předchozího upozornění.

INSTALACE

CZ

Volba instalačních pomůcek

Pokud je Vaše deska správně umístěna a instalována, není třeba bezpečnostních zařízení. Je velice důležité, aby podklad, na který bude varná deska nainstalovaná byl naprosto rovný. Instalace varné desky na nerovný povrch může varnou desku poškodit. viz technický nákres, na kterém je znázorněna doporučená instalace:

• Varnou desku nemůžete instalovat nad myčku na nádobí, ledničku, mrazničku, pračku, sušičku prádla, vlhkost z těchto spotřebičů může zničit elektroniku.

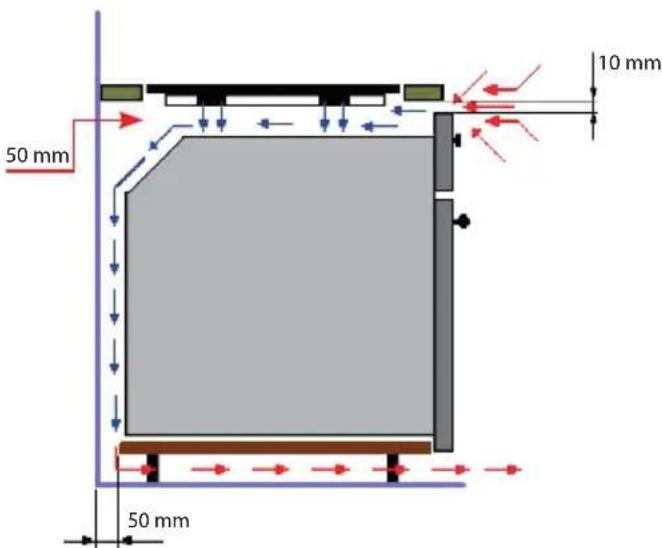

• Pokud byste měli umístnit varnou desku nad troubu, musí být trouba vybavena chladícím ventilátorem.
• Indukční varná deska může byt vestavěna do pracovní plochy, pokud v ní vyříznete otvor o odpovídajících rozměrech.
• Pracovní plocha musí být vyrobena z materiálu, který je určen pro teplotu okolí odpovídající normě ČSN-EN60335E2E6 / tj. musí být schopný vydržet během používání minimálně zvýšení teploty na 85 °C nad teplotu prostředí v místnosti, kde je varná deska instalována. Tento požadavek se vztahuje na obklad stěny, plastové plochy, lepidla a laky.
• Varná deska by měla být umístěna minimálně 50 mm od zadní stěny nebo od jakékoli svislé stěny, z důvodu správného větrání, čímž se zabrání přehřivání povrchu v okolí spotřebiče.

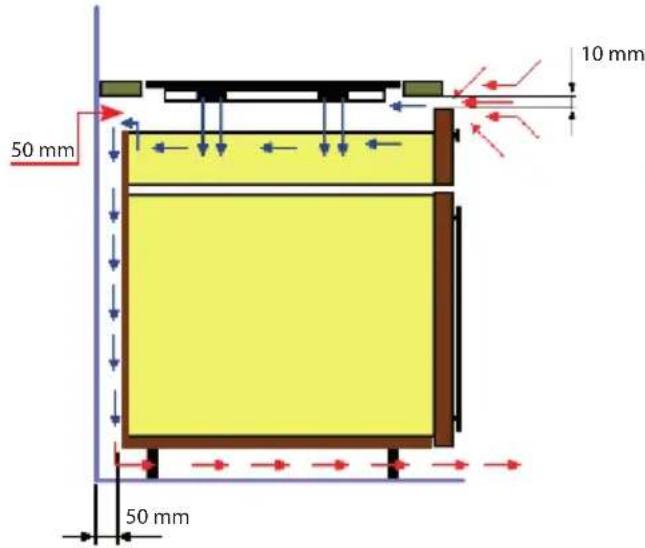

• Elektrické obvody indukční desky se musí ochlazovat, proto je nutné zabezpečit dostatečnou cirkulaci vzduchu. Čím větší je prostor pod deskou, tím lepší je cirkulace vzduchu.
• Pro lepší cirkulaci vzduchu je možné odstranit zadní stěnu kuchyňské skříňky.

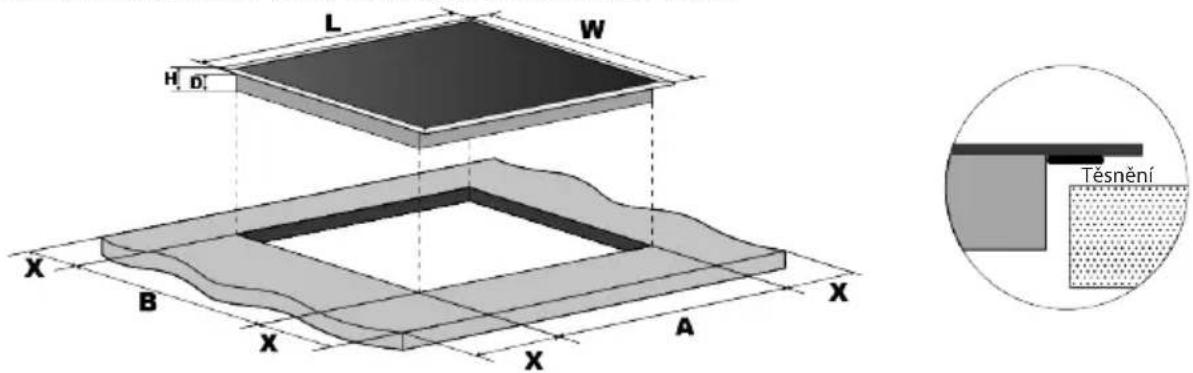

V pracovní desce vyřízněte otvor podle obrázku.
Tloušťka pracovní desky musí být nejméně 30 mm. Použijte pracovní desku odolnou proti teplu, aby nedocházelo k deformacím desky vznikajícím teplem. Viz obrázek:

L (mm) W (mm) H (mm) D (mm) A (mm) B (mm) X (mm)
590 520 60 56 560 490 50 mini

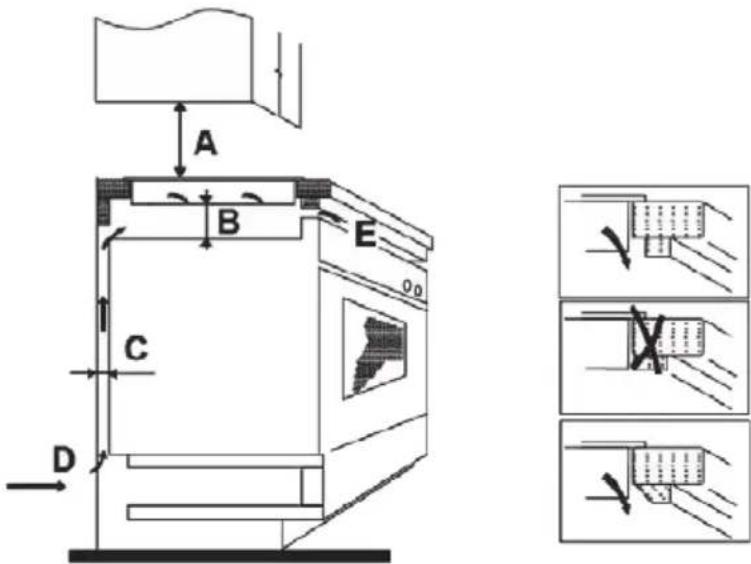

Za všech okolností se ujistěte, že bude indukční deska dobře odvětrána a že nejsou ničím zakryty vstupní ani výstupní otvor chlazení. Ujistěte se, že indukční deska pracuje správně a je v pořádku. Viz obrázek.

Poznámka: Bezpečnostní vzdálenost mezi pracovním povrchem indukční desky a skříňkami nad ní musí být nejméně 760 mm.

A (mm) B (mm) C (mm) D E
760 50 m	mini 50 mini Vstupní otvor vzduchu Výstupní otvor vzduchu		5 mm

Před instalací výrobku se ujistěte, že

• Povrch pracovní desky je vodorovný, dostatečně velký a žádná konstrukční část nezasahuje do prostoru výrobku.
  • Pracovní deska je z tepelně odolného materiálu.
• Pokud je indukční deska instalována nad troubu, trouba musí být vybavena vestavěným chladícím větrákem.
  • Instalace odpovídá všem požadavkům na bezpečnost práce, pracovní prostředí a platným normám.
• V elektrickém přívodu je nainstalován příslušný vypínač napájení a je umístěn podle platných norem. Vypínač musí být schváleného typu pro tento účel s oddělovací mezerou kontaktů 3 mm na všech pólech (nebo na všech pracovních [fázových] vodičích, pokud to místní předpisy dovolují).
  • Vypínač musí být snadno dostupný obsluze při nainstalovaném výrobku.
• Pokud máte pochybnosti, obratte se na autorizovanou osobu.
• Okolo výrobku použijte obklad odolný teplu, který je možné snadno vyčistit (např. keramické dlaždice).

Po instalaci výrobku se ujistěte, že

• Napájecí přívod se nemůže zachytit v zásuvce. dvířkách nebo jiném mechanizmu.
  • Je zajištěn dostatečný přístup chladícího vzduchu ke spodku indukční desky.
• Pod výrobek je vložena dostatečná tepelná ochrana v případě, že jsou pod ním další úložné prostory.
  • Vypínač je snadno dostupný obsluze výrobku.

Před nasazením upevňovacích svorek

Položte výrobek na rovný stabilní povrch tak (použijte např. obal). Nedopustte působení síly na ovládací prvky vyčnívající z výrobku.

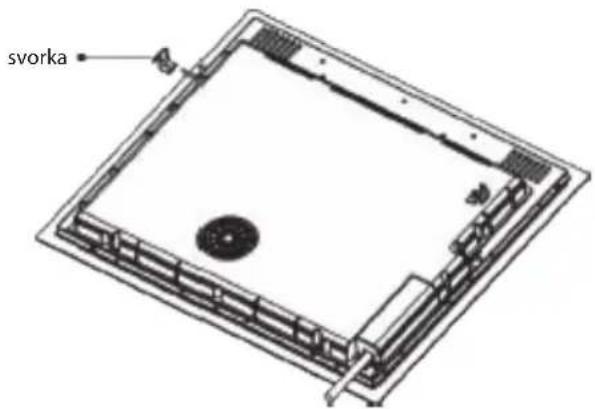

Nastavení polohy svorek

Po instalaci zajistěte výrobek v pracovní desce přišroubováním dvou svorek na spodek indukční desky (viz obr.).

Svorky nastavte podle tloušťky pracovní desky.

Upozornění

1. Indukční varná deska musí být instalována kvalifikovanou osobou nebo technikem. Naše servisy poskytují takové osoby. Tyto práce neprovádějte sami.
2. Instalujte výrobek tak, aby bylo zajištěno dobré vyzařování tepla, prodlouží se tak životnost.
3. Stěny okolo a nad výrobkem musí být odolné proti teplu.
4. Všechny ostatní materiály, tmely a lepidla ve styku s výrobkem musejí být odolné teplu.

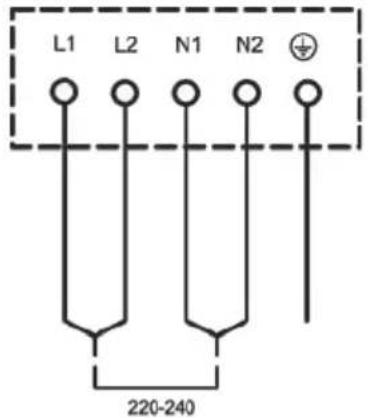

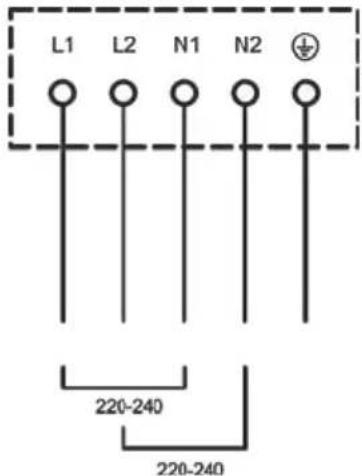

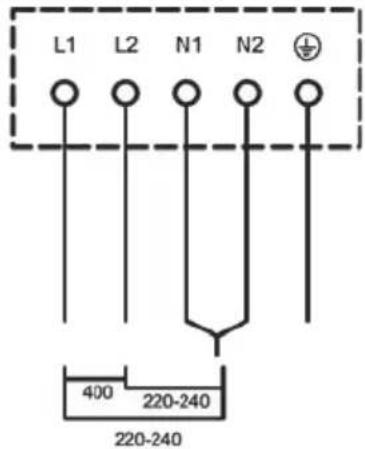

Připojení výrobku k síti

Tento výrobek smí být připojen k napájecí síti pouze kvalifikovanou osobou. Před připojením výrobku k síti se ujistěte, že:

1. Elektroinstalace v budově je vhodná a určená pro připojení výkonného spotřebiče.
2. Napětí sítě odpovídá údaji na štítku výrobku
3. Napájecí vedení odpovídá příkonu uvedenému na štítku výrobku. K připojení výrobku nepoužívejte prodlužovací přívody, adaptéry, rozdvojky apod., mohou způsobit požár.

Napájecí přívod se nesmí dotýkat teplých částí a musí být umístěn tak, aby jeho teplota nikde nepřevýšila 75 °C

Možnost připojení výrobku do elektroinstalace ověřte u svého elektrikáře. Všechna zapojení a změny musí provádět kvalifikovaný elektrikář.

Napájecí přívod musí být zapojen a jištěn podle platných norem a předpisů, způsob zapojení je popsán dále.

• Pokud je nutné vyměnit přívodní kabel, smí to provádět pouze kvalifikovaný servisní technik předepsaným nářadím, hrozí nebezpečí požáru nebo úrazu.
• Při použití vypínače v napájecím přívodu musí být zajištěna izolační vzdálenost mezi kontakty minimálně 3 mm.
• Osoba instalaci provádějící se musí ujistit, že bylo elektrické připojení provedeno správně podle všech předpisů.
• Přívod nesmí být zlomený ani stlačený.
• Kabel je nutné pravidelně kontrolovat a příp. měnit servisním technikem

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

08/05

LIKVIDACE: Výrobek nelikvidujte ve směsném odpadu z domácnosti. Je nutná likvidace v příslušném sběrném systému.

Tento výrobek je označen ve shodě s Evropskou směrnici 2002/96/EC pro Waste Electrical and Electronic Equipment (WEEE). Zajištěním správné likvidace tohoto výrobku zabráníte škodám na životním prostředí a lidském zdraví, k nimž by došlo při nesprávné likvidaci.

Symbol na výrobku označuje, že výrobek nesmí být likvidován ve směsném domácím odpadu. Musí být odevzdán ve sběrném místě pro recyklaci elektrického a elektronického odpadu.

Tento výrobek vyžaduje specializovanou recyklaci. Další informace o likvidaci a recyklaci výrobku obdržíte u místních úřadů, komunálních služeb nebo u svého prodejce.

Další informace o likvidaci a recyklaci výrobku obdržíte u místních úřadů, komunálních služeb nebo u svého prodejce.

Nebezpečenstvo úrazu elektrickým prúdom

Dôležité bezpečnostné pokyny

Nebezpečenstvo úrazu elektrickým prúdom

Dôležité bezpečnostné pokyny

1. L'avá predná zóna – ∅ 140 mm/max. 1500 W
2. L'avá zadná zóna – ∅ 180 mm/max. 2000 W
3. Pravá predná zóna – ∅ 180 mm/max. 2000 W
4. Pravá zadná zóna – ∅ 140 mm/max. 1500 W
5. Sklokeramická doska
6. Ovládací panel
7. Vypínač ON/OFF

Ovládací panel

1. Tlačidlá pre volbu zóny
2. Tlačidlá nastavenia výkonu/časovača
3. Tlačidlo detského zámku
4. Vypínač ON/OFF
5. časovač

POZNÁMKY K INDUKČNÉMU OHREVU

1. Zadajte požadovaný výkon pomocou tlačidiel

Na displeji bliká striedavo s nastavením výkonu

To znamená, že:

1. Stlačte tlačidlo pre volbu zóny.

1. Vypnite celú dosku stlačením vypínača ON/OFF.

2. Budte opatrní, povrch dosky je horúci.

Stlačte tlačidlo uzamknutia. Indikátor časovača zobrazuje „Lo“

Postup odomknutia

Rozpoznanie cudzích prvkov

Automatické vypnutie

Výkon ohrevu 1 2 3 4 5 6 7 8 9
Východiskový čas ohrevu (hodiny)	8 8 8	4 4 4 2 2	2

1. Uistite sa, že je doska zapnutá.

1. Stlačte tlačidlo časovača. Indikátor začne blikat a na displeji sa zobrazí „10“.

2. Nastavte požadovaný čas stlačením tlačidiel časovača

1. Stlačte tlačidlo pre volbu zóny. (napr. zóna 3)

SK

1. Stlačte tlačidlo časovača, indikátor začne blikat a na displeji sa zobrazí „10“.

2. Nastavte požadovaný čas stlačením tlačidiel časovača.

POZNámKa: Červený bod vedl'a indikátora výkonu označuje zvolenú zónu pre časovač.

1. Po uplynutí nastaveného času časovača sa zvolená zóna automaticky vypne.

Pri smažení budte opatrní, tuk sa ohrieva velmi rýchlo. Prehriaty tuk lahko vzplanie, hrozí vážne nebezpečenstvo požiaru.

Tipy pre varenie

Dosku sami nerozoberajte a neopravujte, hrozí úraz elektrickým prúdom a nebezpečenstvo poškodenia výrobku.

TECHNICKÉ ÚDAJE

Rozmery výrobku š × v × h (mm): 590 × 520 × 60

Výrez pre zabudovanie (mm): 560 × 490

A (mm) B (mm) C (mm) D E
760 50 m	mini 50 mini Vstupný otvor vzduchu	Výstupný otvor vzduchu	5 mm

Pred nasadením upevňovacích svoriek

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Razítko prodejny prodávajícího:

Čitelný podpis prodávajícího:

Vážený zákazníku,

děkujeme Vám za zakoupení výrobku importovaného naší společností. Věříme, že jste tak učinil po důkladném zvážení technických parametrů a účelu, pro který jej budete používat. Následujícími informacemi bychom chtěli přispět k Vaší plné spokojenosti se zakoupeným výrobkem.

• Před prvním uvedením výrobku do provozu si pečlivě přečtěte přiložený návod k obsluze a důsledně se řídte všemi pokyny.
• Vámi zakoupený výrobek je určen pro běžné domácí používání. Pro profesionální použití jsou určeny výrobky specializovaných firem.

Bližší informace o Záruce a Autorizovaných servisních střediscích Vám poskytne:

• prodávající
• Servisní linka: 800 231 231
- email: [e-mail]
• Infolinka K+B: 800 121 120
- email: [e-mail]

Aktuální informace o Autorizovaných servisních střediscích a aktuální znění záručních podmínek naleznete také na www.ecg.cz.

K+B Progres, a.s., IČO: 61860123

Sídlo: U Expertu 91, 250 69 Klíčany, okr. Praha – východ, zapsaná v Obchodním rejstříku u Městského soudu v Praze, oddíl B, vložka 2902

Záruční podmínky

• Záruka vyplývající z těchto záručních podmínek je poskytována pouze kupujícímu spotřebiteli (dále také jen „Kupující“) a jen na výrobek sloužící k běžnému používání v domácnosti.
• Prodávající poskytuje Kupujícímu spotřebiteli Záruku v trvání dvaceti čtyř měsíců, a to od data převzetí prodaného výrobku Kupujícím. Základním průkazem práv Kupujícího ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva). Pokud byl při prodeji vydán Záruční list, je tento součástí výrobku s výrobním číslem uvedeným v tomto záručním listě. Ve vlastním zájmu si ho uschovejte.
• Kupující má v rámci Záruky právo na bezplatné, včasné a řádné odstranění vady, popřípadě – není-li to vzhledem k povaze (tzn. příčině i projevu) vady neůměrné – právo na výměnu výrobku. Pokud není takový postup možný, je Kupující oprávněn žádat přiměřenou slevu z ceny výrobku. Právo na výměnu výrobku nebo odstoupení od kupní smlouvy lze uplatnit jen při splnění všech zákonných předpokladů, a to pouze tehdy, nebyl-li výrobek nadměrně opotřeben, poškozen. A výrobek musí být používán v souladu s návodem.
• Právo na odstranění vady výrobku (i všechna případná další práva ze Záruky) doporučujeme uplatnit v nejbližším Autorizovaném servisním středisku. Zároveň musí Autorizovanému servisnímu středisku umožnit ověření existence reklamované vady, včetně odpovídajícího vyzkoušení (popř. demontáže) výrobku, v provozní době tohoto střediska.
• Každé právo ze Záruky je nutno uplatnit v příslušném Autorizovaném servisním středisku bez zbytečného odkladu, nejpozději však do konce záruční doby, jinak zaniká.
• Autorizované servisní středisko posoudí oprávněnost reklamace a podle povahy vady výrobku rozhodne o způsobu opravy. Kupující je povinen poskytnout Autorizovanému servisnímu středisku součinnost potřebnou k prokázání uplatněného práva na odstranění vady, k ověření existence reklamované vady i k záruční opravě výrobku.
• Běh záruční doby se stanoví po dobu od řádného uplatnění práva na odstranění vady do provedení záruční opravy Autorizovaným servisním střediskem, avšak jen při splnění podmínky uvedené v předchozím bodu.
• Po provedení záruční opravy je Autorizované servisní středisko povinno vydat Kupujícímu čitelnou kopii Opravního listu. Opravní list slouží k prokazování práv Kupujícího, proto ve vlastním zájmu před podpisem Opravního listu zkontrolujte jeho obsah a kopii Opravního listu pečlivě uschovejte.
• Jestliže nebude reklamovaná vada zjištěna nebo nejde-li o záruční vadu, za kterou odpovídá Prodávající, či neposkytne-li Kupující Autorizovanému servisnímu středisku shora uvedenou součinnost, je Kupující, povinen nahradit Prodávajícímu i Autorizovanému servisnímu středisku veškeré případné náklady, které jim v souvislosti s tím vzniknou.
• Záruka vyplývající z těchto záručních podmínek platí pouze na území České republiky a Slovenské republiky. Nevztahuje se na opotrebení nebo poškození výrobku (včetně poškození způsobeného poruchami v elektrické sítí, použitím nevhodných náplní, nevhodnými provozními podmínkami aj.), případný nedostatek jakosti nebo užitné vlastnosti (které nejsou závadou) ani na výrobek použitý nad rámec běžného používání v domácnosti (např. k podnikatelským účelům aj.).
• Poskytnutím záruky nejsou dotčena práva Kupujícího, která se ke koupi výrobku váží dle ustanovení zvláštních právních předpisů.
• Prodávající je povinen předat Kupujícímu při prodeji výrobku a na požádání Kupujícího poskytnout mu i kdykoli poté aktuální seznam Autorizovaných servisních středisek v České republice, včetně jejich telefonních čísel.
• Ostatní ustanovení se řídí Občanským zákoníkem a Zákonem na ochranu spotřebitele.

Ze záručních oprav jsou vyloučeny zejména tyto případy:

• Kupující při reklamací výrobku nepředloží platný doklad o koupi.
• Výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž.
• Údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče.
• Při chybějícím nebo poškozeném výrobním štítku spotřebiče.
• Je-li výrobek používán k jinému než výrobcem stanovenému účelu – spotřebič je určen k používání v domácnosti.
• Je-li výrobek používán k profesionálním nebo komerčním účelům je možné uplatňovat záruku v souladu s Obchodním zákoníkem v délce 6 měsíců od data převzetí.
• Mechanické poškození (závady vzniklé při přepravě).
• Poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.).
• Neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou.
• Běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku.
• Opotřebení vniklé používáním spotřebiče.

Upozornění pro prodejce:

Pro případné uplatnění reklamace ještě před prodejem výrobku spotřebiteli (předprodejní záruka) požaduje firma K+B kompletní nepoužívaný výrobek v originálním nepoškozeném obalu, řádně vyplněný reklamační protokol, kopii dokladu prokazujícího převzetí výrobku prodejcem a tento záruční list. Předprodejní záruční doba na tento výrobek je jeden rok od nabytí výrobku prodejcem od dodavatele. K+B přebírá za prodejce odpovědnost za vady prodaného výrobku spotřebiteli ve výše uvedeném rozsahu za podmínek uvedených na tomto záručním listě pouze tehdy, byl-li tento výrobek prodán spotřebiteli v době trvání předprodejní záruky.

Ujištění dovozce o vydání prohlášení o shodě

Vážený zákazníku,

dle § 13, odst. 5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností K+B Progres, a.s. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády.

Prohlášení o hygienické nezávadnosti výrobků

Všechny výrobky distribuované společností K+B Progres, a.s., které přicházejí do styku s potravinami, splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb.

www.ecg.cz

Výhradní zastoupení pro ČR:

K+B Progres, a.s. servisní linka: 800 231 231

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany Infolinka K+B: 800 121 120

email: [e-mail]

Distribútor pre SR:

K+B Elektro - Media, k.s.

Mlynské Nivy 73 Infolinka K+B: 800 121 120

821 05 Bratislava e-mail: [e-mail]

CZ

SK

■ Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku.

■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
