NÁVOD K OBSLUZE MK 092 ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.

BEZPEČNOSTNÍ POKYNY

Čtěte pozorně a uschovejte pro budoucí potřebu!

CZ

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

1. Ujistěte se, že napětí ve vaší zásuvce odpovídá napětí uvedenému na štítku zařízení a že je zásuvka řádně uzemněná. Zásuvka musí být instalována podle platných bezpečnostních předpisů.
2. Nepoužívejte přístroj, pokud je přívodní kabel poškozen. Veškeré opravy nebo seřízení včetně výměny napájecího přívodu svěřte odbornému servisu! Nedemontujte ochranné kryty zařízení, hrozí nebezpečí úrazu elektrickým proudem!
3. Chraňte zařízení před přímým kontaktem s vodou a jinými tekutinami, aby nedošlo k případnému úrazu elektrickým proudem. Neponořujte přívodní kabel nebo vidlici do vody!
4. Nepoužívejte klimatizaci venku, ve vlhkém prostředí nebo v prostorách, kde může dojít k úniku plynu či ke kontaktu s výbušnou atmosférou. Nedotýkejte se přívodního kabelu nebo přístroje mokrýma rukama. Hrozí nebezpečí úrazu elektrickým proudem.
5. Po instalaci přístroje musí vidlice napájecího přívodu zůstat snadno dostupná. Kabel nezkracujte a nepoužívejte rozbočky v elektrických zásuvkách. Napájecí přívod se nesmí dotýkat horkých částí ani vést přes ostré hrany.
6. Přístroj nezapínejte a nevypínejte zasunutím nebo vytažením vidlice napájecího přívodu. Vidlici nevytahujte ze zásuvky taháním za kabel. Kabel odpojte ze zásuvky uchopením za vidlici.
7. Dbejte zvýšené pozornosti, pokud používáte přístroj v blízkosti dětí.
8. Nikdy nic nezasouvejte do otvorů přístroje, na přístroj nepokládejte žádné předměty (např. vázy, hrnky apod.).
9. Přístroj nepoužívejte bez vzduchového filtru nebo bez přední mřížky! Dbejte zvýšené opatrnosti při vyjímání vzduchového fi ltru, kovové části přístroje jsou ostré, mohlo by dojít ke zranění.
10. Chraňte pokožku a oči před dlouhodobým působením chladného vzduchu.
11. Pokud se z přístroje line neobvyklý zápach nebo kouř, okamžitě přístroj odpojte a navštivte s přístrojem servisní středisko.
12. Přístroj nečistěte vodou.
13. Před čištěním přístroj vypněte a odpojte od elektrické sítě.
14. Nemiřte proud vzduchu na domácí mazlíčky a květiny.
15. Nestříkejte na přístroj insekticidy nebo hořlavé spreje.
16. Nemiřte proud vzduchu na sporáky, kamna apod. Mohlo by to ovlivnit proces spalování.
17. Nestoupejte na přístroj a nic na něj nestavte.
18. Pokud je třeba instalovat výtokové potrubí, ujistěte se, že je připojení výtokového potrubí v dobrém stavu bez prohybu.
19. Při nastavování vodorovné/svislé větrací mřížky na výstupu vzduchu lehce otáčejte rukou, aby nedošlo k poškození mřížky.
20. Pravidelně kontrolujte hladinu v odpadní nádrži.
21. Mobilní klimatizace je určena pro vnitřní použití a nikoli k jiným účelům.
22. Používejte mobilní klimatizaci pouze v souladu s pokyny uvedenými v tomto návodu. Výrobce neodpovídá za škody způsobené nesprávným použitím tohoto zařízení.
23. Spotřebič musí být instalován v souladu s národními předpisy pro instalaci.
24. Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny

o použivání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou starší 8 let a pod dozorem. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu.

Doporučení: Nepoužívejte tento přístroj v režimu chlazení, pokud je okolní teplota vyšší než 35 °C, a v režimu vytápění, pokud je okolní teplota nižší než 5 °C.

INSTALACE

Před jakoukoliv manipulací s přístrojem ho vždy odpojte od napájení, abyste předešli úrazu elektrickým proudem.

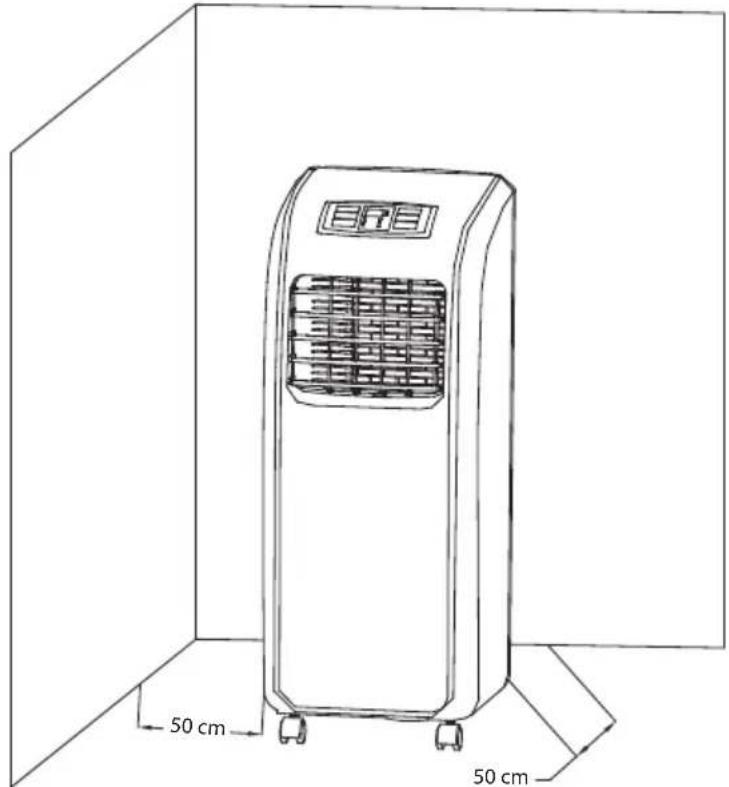

Požadavky na umístění

Mobilní klimatizaci umístěte na rovný a suchý povrch, který zaručuje dostatečně volný prostor pro správnou funkci odvětrávacích otvorů.

Mezi prístrojem a okolními prědměty musí být vzdálenost nejméně 50 cm.

VÝSTRAHA!

Nenechávejte přístroj bez dozoru na místech, kde jsou lidé nebo zvířata, která případné převrácení přístroje. V uzavřených prostorách může převrácený přístroj způsobit extrémní přehřátí nebo úmrtí.

Varování: před prvním použitím musí být tato mobilní klimatizace nejméně 2 hodiny ve svislé poloze.

Pokud je nutné mobilní klimatizaci přemístit, během přemistování ji udržujte ve svislé poloze.

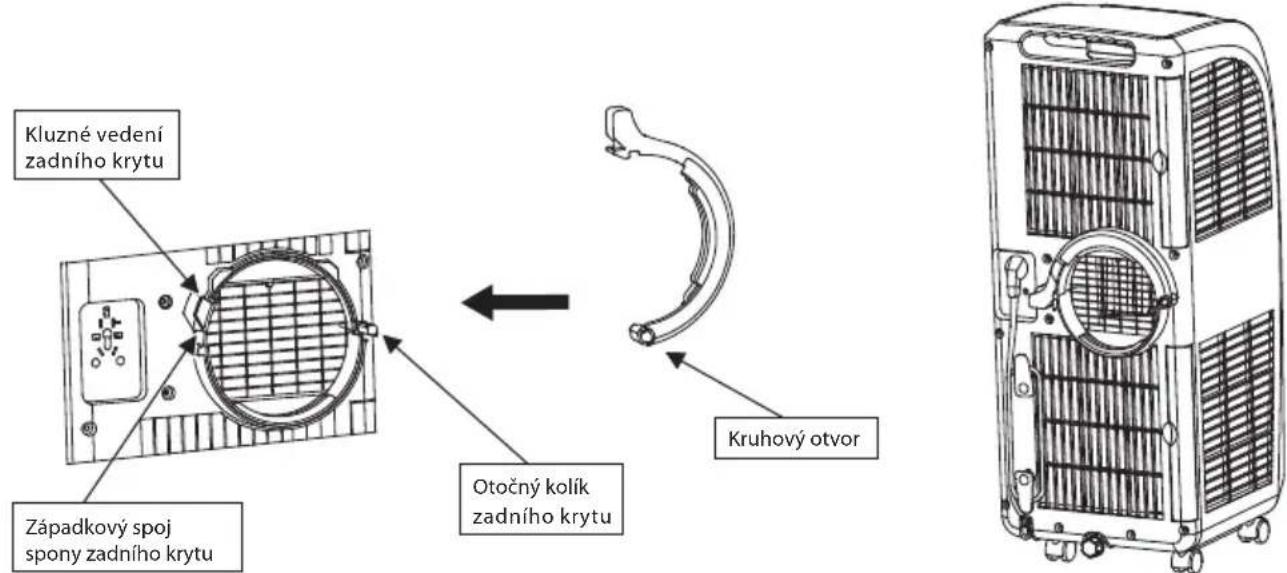

1) Instalace spony ve tvaru C výfukové hadice horkého vzduchu a přístroje

Obr. 1 Obr. 2

1. Odejměte sponu ve tvaru C výfukové hadice horkého vzduchu a plastový sáček odstraňte.
2. 1. Nasměrujte kruhový otvor na konci výfukové hadice horkého vzduchu na otočný kolík zadního krytu a nasad'te jej na zadní kryt v souladu se směrem západkového spoje otočného kolíku na zadním krytu (viz obr. 1).

Poznámka: Když koncový západkový spoj na konci otočného kolíku vyčnívá ze západky, znamená to, že je západka výfukové hadice nasazena na svém místě.

1. Otáčejte sponou ve tvaru C výfukové hadice, která je nasunuta na svém místě, proti směru hodinových ručiček, aby západkový spoj spony zadního krytu úspěšně prošel vodicí lištou kluzného vedení zadního krytu (viz obr. 2).

Poznámka: Neotáčejte sponou ve tvaru C výfukové hadice, pokud není nasunuta na svém místě. Mohlo by dojít k poškození otočného kolíku na zadním krytu a spony výfukové hadice.

2) Instalace sestavy výfukové hadice horkého vzduchu a přístroje

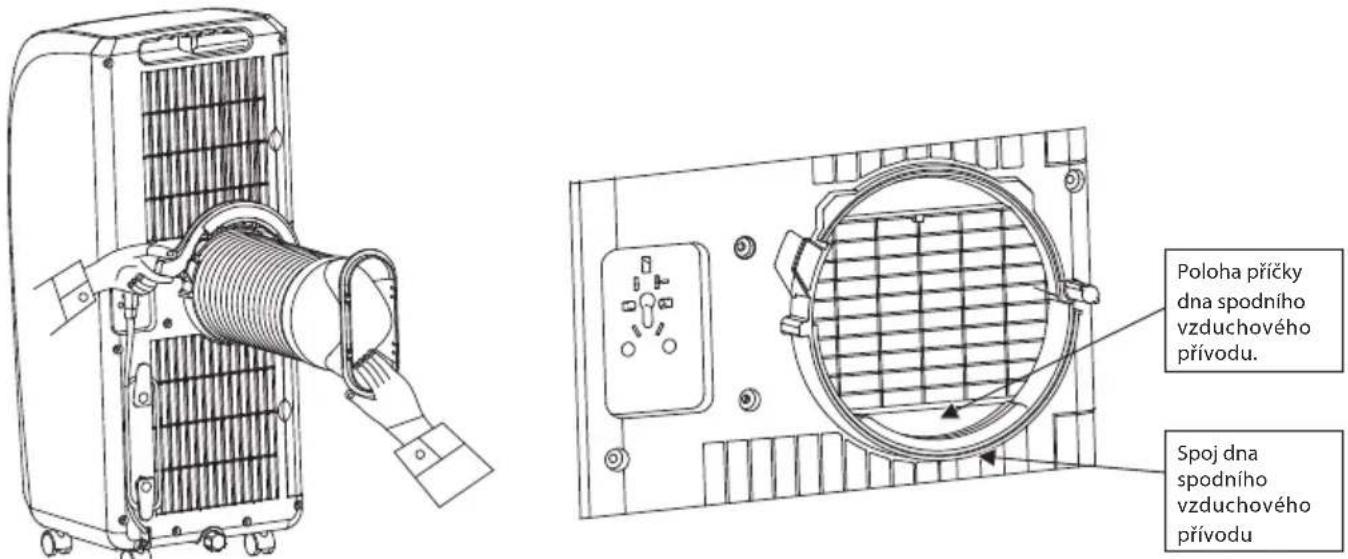

1. Vytáhněte konec výfukové hadice horkého vzduchu několika otočeními;

2. Uchopte držadlo na konci spony ve tvaru C levou rukou a krátký konektor výfukové hadice pravou rukou, nasadte jeden konec výfukové hadice, který je odpojen, na západku dna spodního vzduchového přívodu, silně tiskněte sponu výfukové hadice levou rukou, aby výfuková hadice zapadla na západkový spoj zadního krytu (viz obr. 3).

Poznámka: Konec výfukové hadice horkého vzduchu musí dosáhnout příčky uvnitř dna spodního vzduchového přívodu (viz obr. 4).

Několika otočeními koncem výfukové hadice horkého vzduchu je třeba nasadit hadici na západku dna spodního vzduchového přívodu. Spona ve tvaru C, která spíná výfukovou hadici, musí být pevně připnuta k zadnímu krytu a výfukové hadici horkého vzduchu.

Obr. 3 Obr. 4

1. Držte přístroj jednou rukou a krátký konektor výfukové hadice druhou rukou; mohou také spolupracovat dvě osoby, přičemž jedna drží přístroj a druhá tahá za výfukovou hadici horkého vzduchu, čímž ji mírně prodlužuje.

Poznámka: Neoddělujte sestavu výfukové hadice horkého vzduchu od přístroje a při odtrhávání výfukové hadice přístroj nenaklánějte.

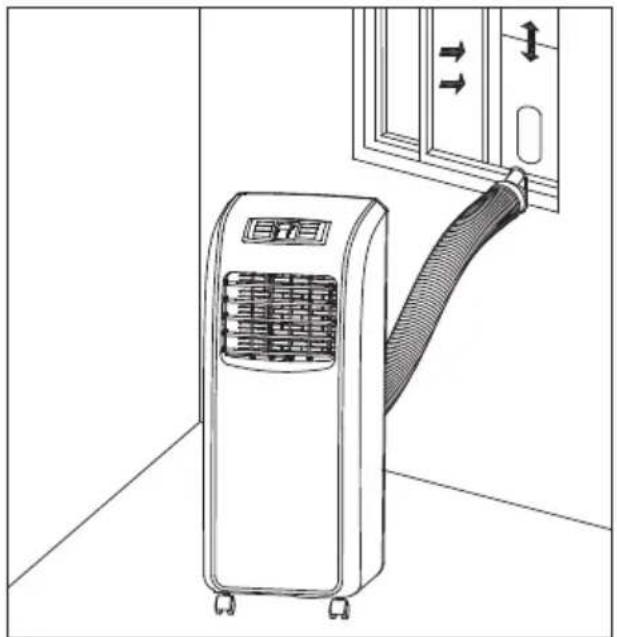

3) Instalace sestavy těsnicí vložky do okna

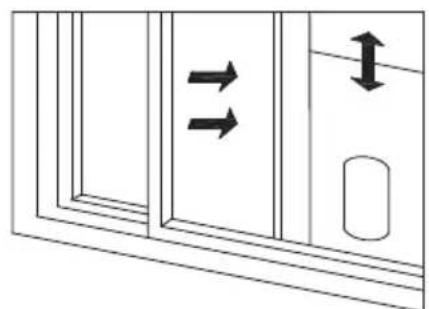

1. Otevřete napůl okno a nasadťe na něj sestavu těsnicí vložky do okna, bud’svisle, nebo vodorovně (obr. 5 a 6).

2. Odsuňte od sebe části sestavy těsnicí vložky do okna, upravte vzdálenost částí sestavy tak, aby oba konce sestavy byly v kontaktu s rámem okna, a upevněte části sestavy pomocí měděných šroubů.

1. Přesuňte přístroj s instalovanou sestavou výfukové hadice horkého vzduchu před okno při zachování vzdálenosti přístroje nejméně 50 cm od stěn nebo jiných předmětů. (obr. 7).

1. Nasadte plochý konec krátkého konektoru výfukové hadice na oválný otvor sestavy těsnicí vložky do okna (obr. 8 a 9).

Poznámka: Plochý konec krátkého konektoru výfukové hadice horkého vzduchu musí zapadnout na místo. Výfuková hadice nesmí být přehnutá a nesmí být výrazně ohnutá (více než 45°). Výfuková hadice musí řádně odvětrávat.

Upozornění: Výfuková hadice má délku 1500 mm a tato délka je stanovena dle specifikací klimatizačních jednotek. Nepoužívejte prodlužovací hadici ani ji nevyměňujte za jinou hadici. Může dojít k ovlivnění funkce mobilní klimatizace. Odvod musí být hladký. Pokud dojde k jeho ucpání, klimatizace se může přehřát.

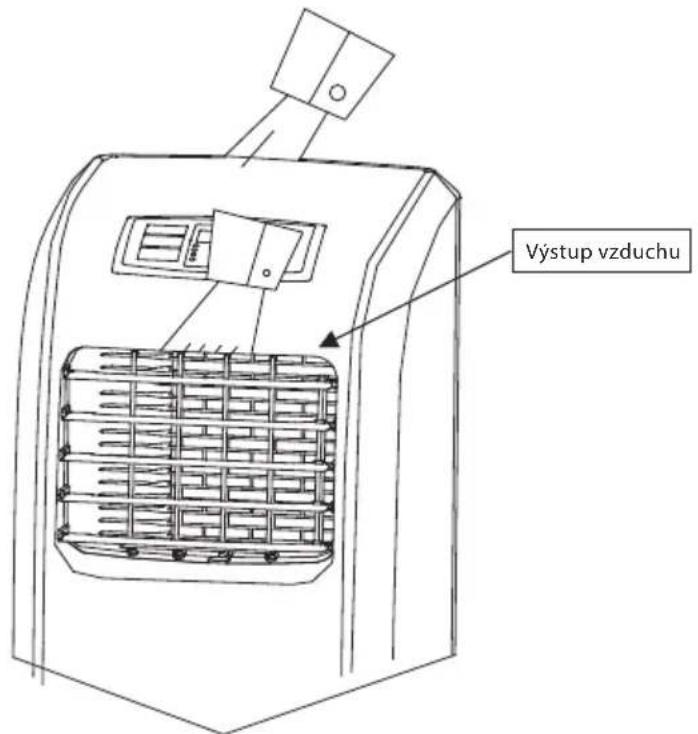

Manipulace s přístrojem

Při manipulaci s přístrojem nebo jeho přesouvání uchopte vršek výstupu vzduchu na předním krytu jednou rukou a madlo na zadním krytu druhou rukou, přístroj neuchopujte za vodorovnou mřížku! Zachovejte svislou polohu přístroje (viz obr. 10).

Vypustte vodu v přístroji, aby nedošlo k jejímu vytečení na podlahu či koberec. Pokud je dálkový ovladač v prostoru pro jeho uschování, vyjměte jej.

1. Ovládací panel
2. Vodorovná mřížka
3. Svislá mřížka
4. Výstup vzduchu
5. Páčka upevnění svislé mřížky
6. Kolečko
7. Páčka upevnění vodorovné mřížky
8. Hlavní svislá mřížka
9. Přední kryt
10. Poloha madla (pravá strana: prostor pro uschování dálkového ovládání)
11. Zadní kryt

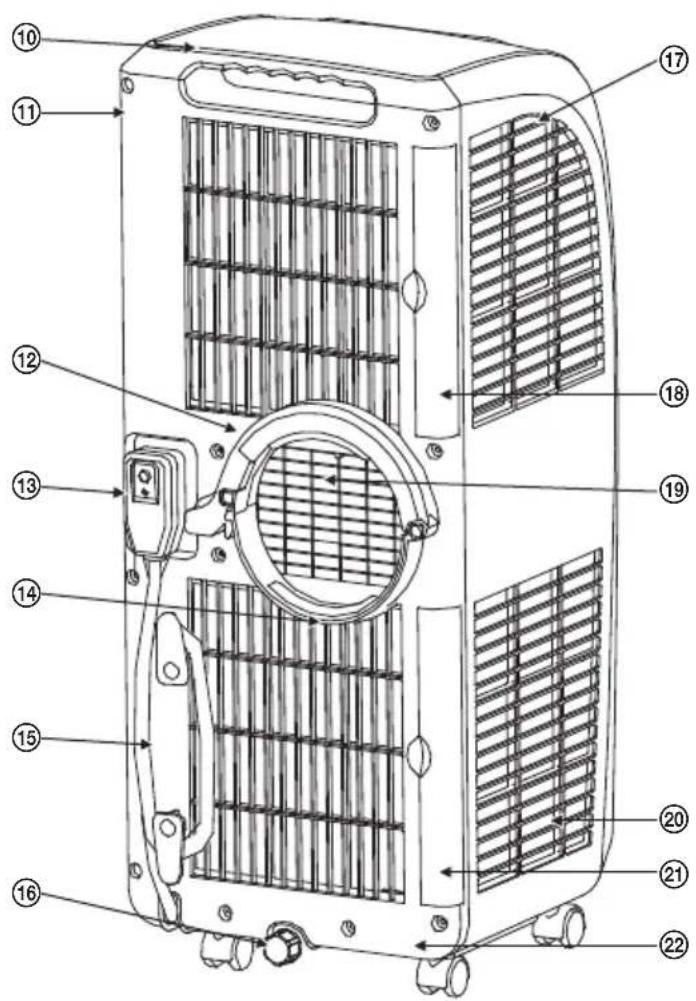

1. Spona ve tvaru „C“ pro upevnění výfukové hadice horkého vzduchu
2. Přívodní kabel
3. Dno spodního vzduchového přívodu
4. Úchyt pro navinutí kabelu
5. Vičko odtoku
6. Filtrační síťka výparníku
7. Rámeček filtru výparníku
8. Jemná síťka sálání
9. Filtrační síťka chladiče
10. Rámeček filtru chladiče
11. Základna

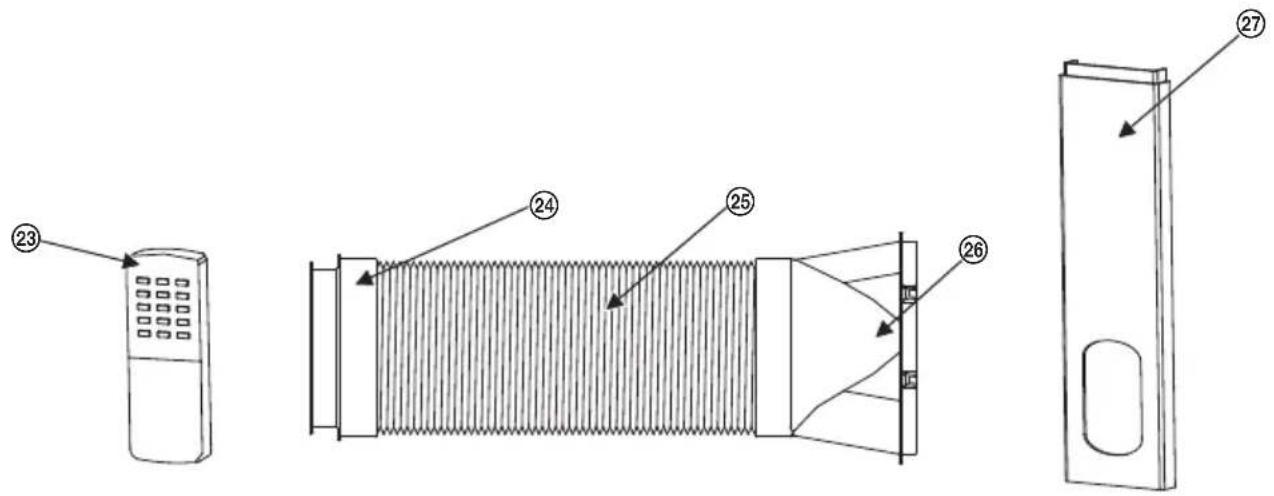

1. Dálkové ovládání
2. Kulatý konektor

3. Výfuková hadice horkého vzduchu

4. Krátký konektor výfukové hadice horkého vzduchu

5. Sestava těsnicí vložky do okna

Obr. 12

Příslušenství:

Výfuková hadice

Dálkové ovládání

Baterie - 2 ks

Odtoková hadice – 1 ks

Sada k instalaci do okna – 1 ks

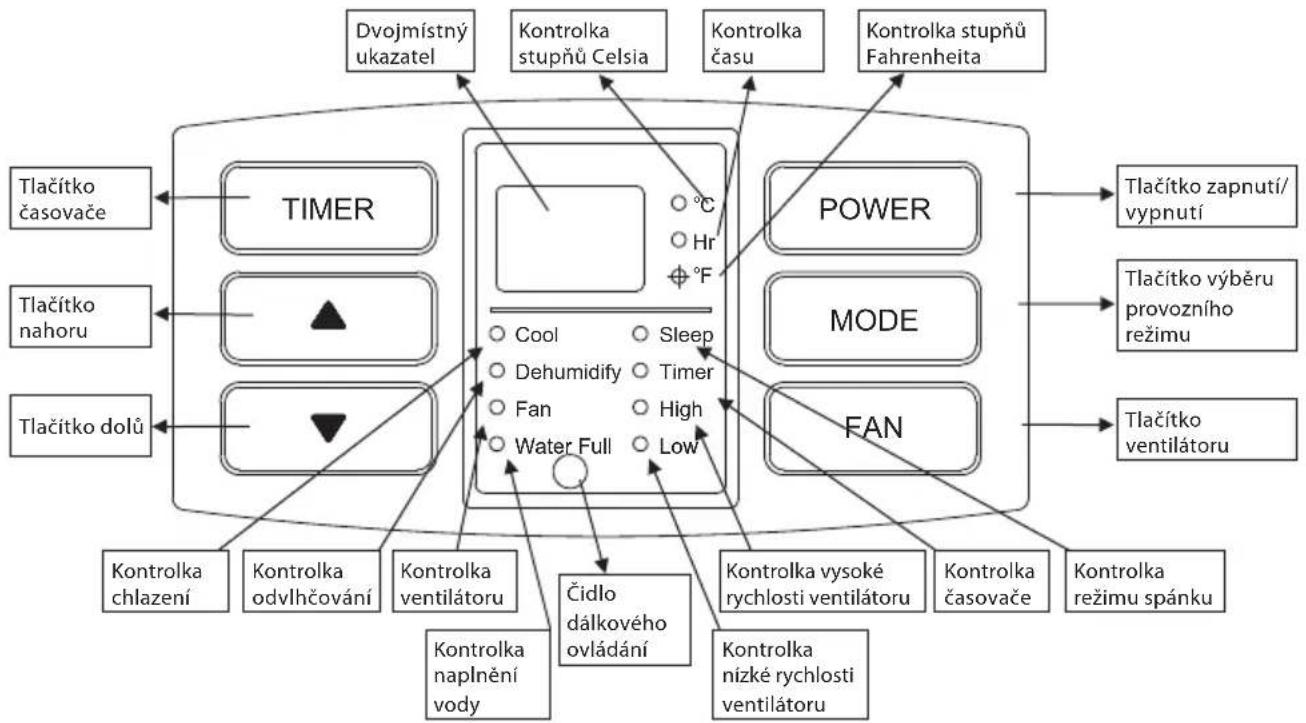

OVLÁDACÍ PANEL

Obr. 13

POKYNY K POUŽITÍ

CZ

1. Tlačitko POWER

Zapnutí/vypnutí klimatizace, ohlášené zvukovou signalizací.

2. Tlačítko MODE

Tlačitkem MODE vyberte provozní režim chlazení (rozsvítí se kontrolka Cool), odvlhčování (rozsvítí se kontrolka Dehumidify) nebo ventilátor (rozsvítí se kontrolka Fan).

3. Tlačítko FAN – Režim ventilátoru

Stisknutím tlačítka FAN změníte rychlost ventilátoru: nízká – vysoká – nízká. Tato funkce není k dispozici v režimu odvlhčování. Po zvolené rychlosti se rozsvítí kontrolka ventilátoru (Fan) a také kontrolka zvolené rychlosti (High – vysoká), (Low – nízká). Teplotu v tomto režimu nelze nastavit, přístroj pouze zobrazuje okolní teplotu v rozmezí 10–35 °C.

4. Tlačítko TIMER

Během provozu lze nastavit funkci vypnutí časovačem. Při nastavování času svítí indikátor času „Hr“. Čas lze nastavit pouze, když indikátor času „Hr“ svítí. Poté se znovu zobrazí pokojová teplota. lze podobným způsobem nastavit funkci zapnutí časovačem. Po vypnutí nebo zapnutí časovačem svítí kontrolka časovače (Timer).

a) Po stisknutí tlačítka TIMER přepněte přístroj do režimu časovaného vypnutí. Po vypnutí přístroje tímto tlačítkem aktivujete časované zapnutí. Mezitím indikátor časovače svítí.
b) Stisknutím tlačítka TIMER vstupte do funkce nastavení časovače (časované zapnutí / časované vypnutí). Nastavte čas pomocí tlačítek nahoru a dolů. Čas se přepíná ve vzestupném pořadí: 1 – 2 – 3 – ......24 – 0, nebo sestupném pořadí 24 – 23 – 22 – ......1 – 0 – 24 hodin.
c) Po nastavení časovaného zapnutí se přístroj spustí, jakmile nastane nastavený čas. Mezitím indikátor časovače zhasne a zobrazuje se okolní teplota.
d) Po nastavení časovaného vypnutí se přístroj vypne, jakmile nastane nastavený čas. Mezitím indikátor časovače zhasne a zobrazuje se okolní teplota.
e) Platí pouze poslední nastavení funkce časovače, které je platné pouze jednou.
f) Zapnutí/vypnutí přístroje tlačítkem nebo dálkovým ovládáním vymaže veškerá nastavení časovače.
g) Pokud po nastavení časovače stiskněte tlačitko TIMER, je možné zjistit zbývající čas do zapnutí/vypnutí. Pokud tlačitko časovače během 5 sekund dvakrát dlouze stisknete, lze načasování zrušit.

5. Tlačítka nahoru/dolů

Po zapnutí zkontrolujte nastavenou teplotu. Stisknutím tlačítka nahoru/dolů nastavíte požadovanou teplotu. (Jedním stisknutím tlačítka nahoru se teplota zvýší o 1 °C; tlačítkem dolů se o 1 °C sníží.) Umožňují rovněž nastavit čas funkce časovače; také umožňují přepnout ze zobrazení °C na °F, pokud jsou tato dvě tlačítka stisknuta současně.

Ta ≥ Ts + 1 °C (1 °F), chlazení je zahájeno.

Ta ≤ Ts – 1 °C (1 °F), kompresor se zastaví a pracuje pouze motor ventilátoru při nastavené rychlosti.

Ta: Pokojová teplota Ts: Nastavená teplota

Režim chlazení (COOL)

Tlačitkem MODE zvolte režim chlazení, rozsvítí se kontrolka chlazení (Cool). Tlačitky nahoru/dolů nastavíte požadovanou teplotu v rozmezí 17 °C až 30 °C.

Režim spánku (Sleep)

Stisknutím tlačítek TIMER a dolů nastavíte režim spánku. Po dvou hodinách v režimu spánku se nastavená teplota automaticky zvýší o 1 °C. Po dalších 2 hodinách se nastavená teplota znovu zvýší o 1 °C. Poté se nastavená teplota nezmění a ventilátor zpomalí na nízkou rychlost. Pokud je tato funkce zapnuta, rozsvítí se kontrolka režimu spánku (Sleep).

Režim odvlhčování (Dehumidify)

Pokud v režimu odvlhčování okolní teplota dosáhne nebo přesáhne 17 °C, spustí se kompresor. Poté je přístroj rízen následovně: Okolní teplota je ≤15 °C, kompresor se vypne.

Okolní teplota vzroste na ≥17 °C, kompresor se znovu spustí.

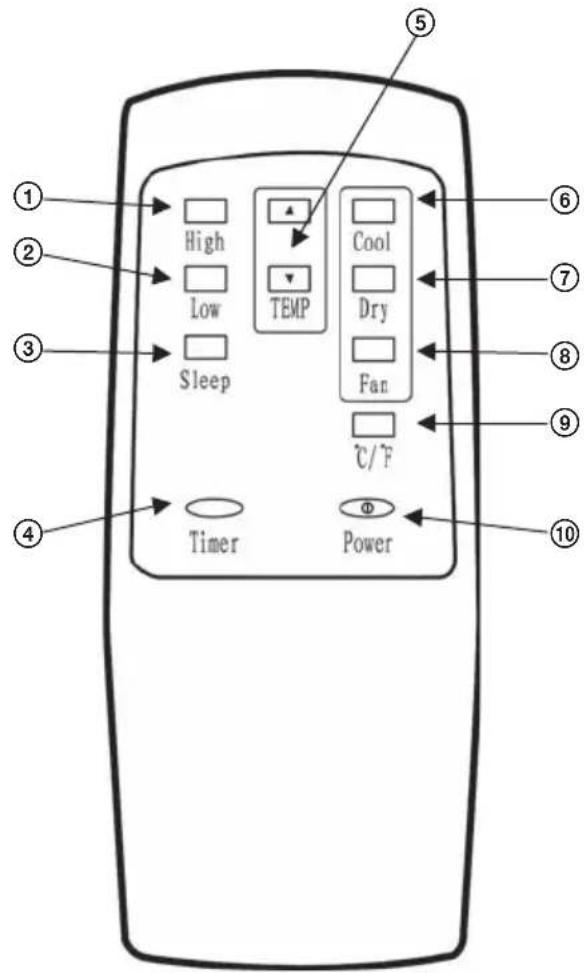

Dálkové ovládání

Obr. 14

1. High (Vysoká rychlost): přepnutí rychlosti ventilátoru na vysokou (kromě režimů sušení a spánku).
2. Low (Nízká rychlost): přepnutí rychlosti ventilátoru na nízkou.
3. Sleep (Režim spánku): přístroj přepnete do režimu spánku.
4. Timer (Časovač): je-li přístroj vypnutý, stisknutím tlačítka nastavíte časované zapnutí; je-li přístroj zapnutý, stisknutím tlačítka nastavíte časované vypnutí.
5. TEMP nahoru/dolů: snížení/ zvýšení hodnoty teploty nebo časovače.
6. Cool (Chlazení): přepnutí přístroje do režimu chlazení.
7. Dry ( Odvlhčování): přepnutí přístroje do režimu odvlhčování.
8. Fan (Ventilátor): přepnutí přístroje do režimu ventilátoru.
9. °C/ F: přepínání mezi stupni Celsia a stupni Fahrenheit.
10. Power (ON/OFF): zapnutí/vypnutí přístroje.

Poznámka:

1. Dálkové ovládání funguje jen do vzdálenosti 8 metrů od přístroje a mezi přístrojem a ovládáním nesmí být překážky.
2. Použijte 2 alkalické baterie typu AAA/1,5 V a při vkládání dodržujte správnou polaritu baterií.
3. Pokud dálkové ovládání nebudete delší dobu používat, vyjměte z něj baterie, aby nedoslo k mimovolnému spuštění klimatizace neopatrnou manipulací nebo případnému poškození dálkového ovládání vyteklými bateriemi.
4. Vždy vyměňte obě baterie.

OCHRANNÉ FUNKCE

CZ

Funkce ochrany před zamrznutím:

Pokud po ochlazení kompresor pracuje déle než 10 minut a teplota trubek je nižší nebo rovna 2 °C po dobu 20 sekund, kompresor a motor rozstřikování vody se vypnou, ostatní náplně fungují a na displeji se zobrazuje údaj E4, přístroj spustí funkci ochrany před zamrznutím a tlačítka jsou neaktivní (kromě vypínače). Jakmile teplota trubek vzroste na nebo nad hodnotu 8 °C, ochrana je vypojena, původní stav se obnoví.

Ochranná funkce naplnění vodou:

Pokud voda v zásobníku překročí výstražnou úroveň, na displeji se zobrazí „FL“ a rozsvítí se kontrolka plného zásobníku na vodu (Water Full). V tomto případě je třeba nechat odtéct vodu kondenzovanou v přístroji; jinak se přístroj automaticky vypne po zaznění 5 zvukových signálů. (Další informace o způsobech vypouštění viz kapitola „Vypuštění vody”). Pokud přístroj nebude ručně vypnut, po úplném vypuštění vody se automaticky vrátí do předchozího provozního stavu. Jinak lze přístroj znovu spustit tlačítkem POWER.

Ochranná funkce prodlevy kompresoru

Tento přístroj nabízí ochranu opětovného spuštění kompresoru. S výjimkou prvního připojení přístroje ke zdroji napájení, kdy se kompresor může spustit ihned, aktivuje se po vypnutí kompresoru ochranná funkce 3minutového odložení zapnutí.

ČIŠTĚNÍ A ÚDRŽBA

Před čištěním nebo údržbou přístroje je nutno odpojit přívod napájení.

1. K čištění nepoužívejte benzín, ředidlo nebo jiné chemikálie. Tyto látky mohou poškodit povrch přístroje a zdeformovat plastové díly.
2. Přístroj nemyjte pod tekoucí vodou ani vodou z hadice.
3. Pokud dojde k poškození napájecího přívodu, svěřte jeho výměnu odbornému servisu!

Čištění vzduchového fi Itru

Při zanesení vzduchového filtru prachem/nečistotami klesne průtok vzduchu. Filtr doporučujeme čistit každé dva týdny.

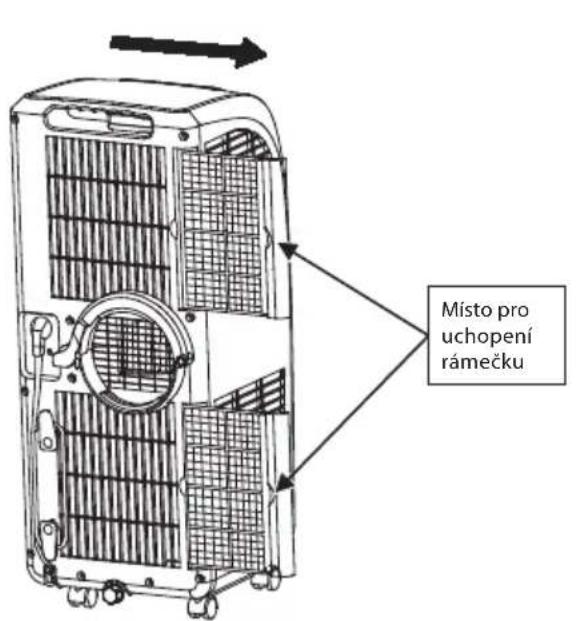

Filtr: Uchopte rámeček filtru výparníku a rámečku filtru chladiče a jemně je vytáhněte směrem znázorněným šipkou (viz obr. 15).

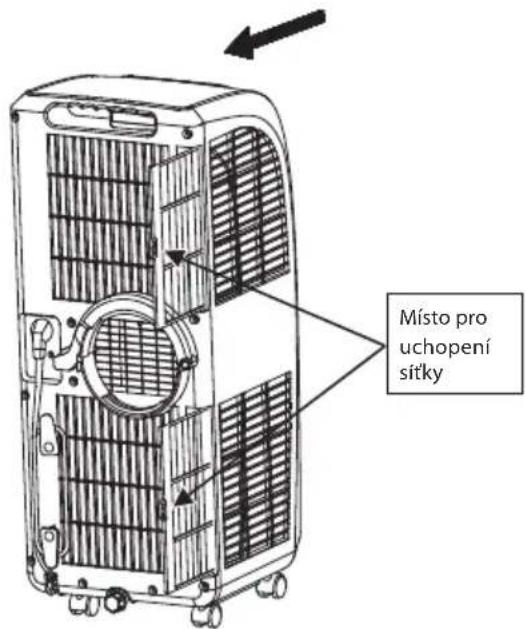

Sítka: Uchopte filtrační síťku výparníku a filtrační síťky chladiče a jemně je vytáhněte směrem znázorněným šipkou (viz obr. 16).

Poznámka: při vyjímání rámečku nebo síťky je třeba použít rovnoměrnou sílu, aby nedošlo k jejich zkroucení nebo poškození. Nejprve vyjměte rámeček a až poté fi ltrační síťku.

Obr. 15 Obr. 16

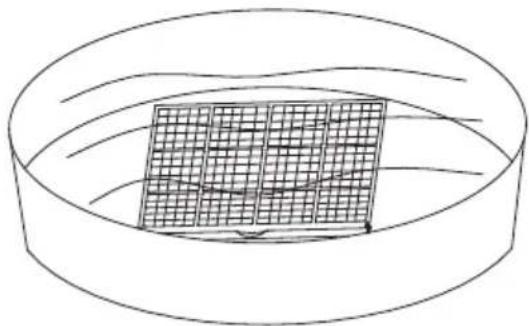

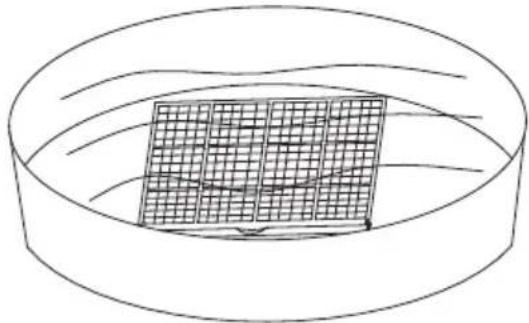

Při čištění vložte rámeček filtru výparníku a chladiče, filtrační síťku výparníku a chladiče do teplé vody (s teplotou cca 40 °C) s přidaným neutrálním čisticím prostředkem. Poté je osušte ve stínu (viz obr. 17).

Poznámka: Dejte pozor, abyste nepoškodili síťovinu na rámečku filtru a filtrační síťku.

Instalace rámečku fi ltru a fi ltrační sítky

Nejprve instalujte fi ltrační síťku a až poté rámeček fi ltru.

1. Při instalaci filtrační síťky výparníku a chladiče nasměrujte zadní stranu filtrační síťky do pouzdra a poté rovnoměrně a jemně zatlačte filtrační síťku do pouzdra. Filtrační síťku instalujte opačným postupem než při vyjímání. Filtrační síťka musí být na svém místě; jinak nelze instalovat rámeček filtru.
2. Při instalaci rámečku filtru výparníku a chladiče nasměrujte zadní stranu rámečku filtru do pouzdra a poté rovnoměrně a jemně zatlačte rámeček filtru do pouzdra. Rámeček filtru instalujte opačným postupem než při vyjímání.

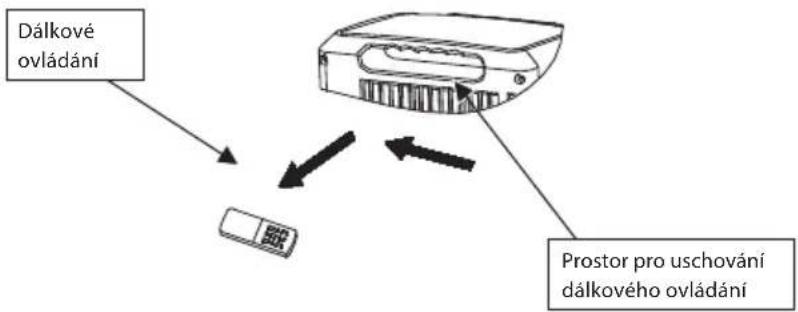

Čištění madla a prostoru pro uschování dálkového ovládání

1. Vyjměte dálkové ovládání z prostoru pro jeho uschování ve směru znázorněném šipkou (viz obr. 18).

Obr. 18

1. Očistěte madlo a prostor pro uschování dálkového ovladače vyždímaným navlhčeným měkkým hadříkem. Zabraňte kapání vody do přístroje.
2. 3). Pokud je třeba vložit dálkové ovládání zpět do prostoru pro jeho uschování, vkládejte jej opačným směrem než při vyjímání.

VYPUŠTĚNÍ VODY

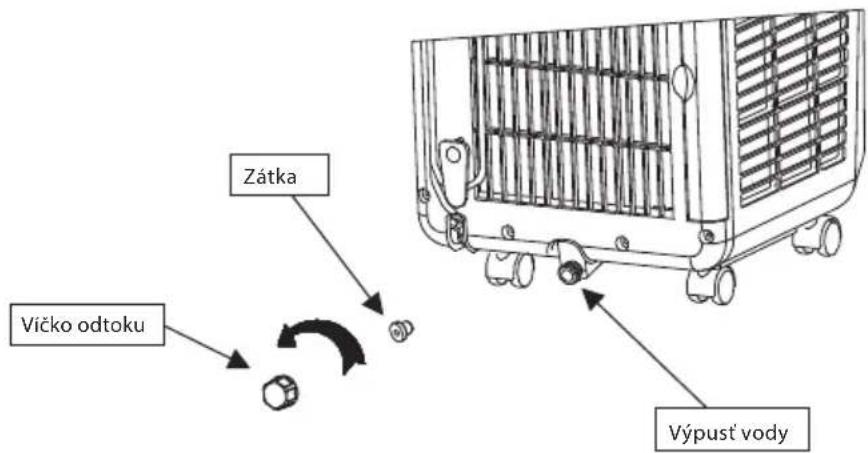

Ruční vypuštění: (viz obr. 19)

1. Když se přístroj vypne při naplnění zásobníku na vodu, vypněte napájení a odpojte napájecí kabel. Poznámka: přístroj přesouvejte opatrně, aby nedošlo k vylití vody ze zásobníku ve spodní části přístroje.
2. Umístěte nádobu na vodu pod výpust vody na zadní straně přístroje.
3. Odšroubujte víčko odtoku, odstraňte zátku a voda vyteče do nádoby, která vodu automaticky zadrží.

Poznámka: Víčko odtoku a zátku dobře chraňte a při vypouštění přístroj mírně nakloňte dozadu. Pokud nádoba na vodu nepojme všechnu vodu v přístroji, před jejím naplněním uzavřete výpust vody zátkou, aby nedošlo k vytečení vody na zem nebo koberec.

1. Po úplném vypuštění zastrčte zátku a pevně utáhněte víčko odtoku.

Poznámka: Přístroj zapněte, pouze pokud jsou zátka a víčko odtoku řádně nainstalovány; jinak voda kondenzující v přístroji bude vytékat na podlahu nebo koberec.

Obr. 19

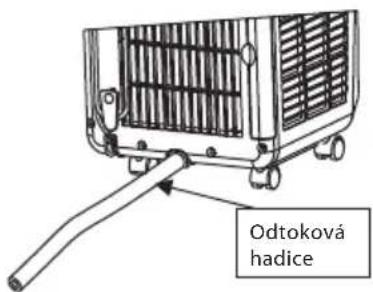

Stálý odtok:

1. Odšroubujte víčko odtoku ve směru šipky a vyjměte zátku (obr. 19).
2. Nasadte na výpust vody hadici z PVC s vnějším průměrem 13 mm a světlostí 8–10 mm (obr. 20).
3. Odtokovou hadici nechte ústit do WC nebo ven.

Poznámka: Odtoková hadice musí být instalována, pokud se v základně nenachází žádná voda. Aby při provozu v režimu chlazení bylo zajištěno sálání chladiče přístroje a zlepšil se účinek chlazení, doporučuje se pokud možno nepoužívat stálý odtok, když je přístroj v provozu. Při provozu v režimu vytápění použijte stálý odtok; jinak se přístroj může vypnout kvůli zaplnění vodou. Odtokovou hadici umístěte na nepřístupné místo ve výšce nižší než výpust vody a zajistěte, aby nebyla ohnutá. Při použití stálého odtoku si víčko odtoku a zátku řádně uschovejte.

Obr. 20

Uložení přístroje

1. Odšroubujte víčko odtoku, odstraňte zátku a vypustte vodu do jiné nádoby, která ji zadrží.

Poznámka: úhel naklonění přístroje by neměl být větší než 30°.

1. Zapněte přístroj, přepněte do režimu větrání s nízkou rychlostí a v tomto stavu přístroj ponechte půl dne. Tím vnitřek přístroje vysušíte a zabráníte růstu plísní.

2. Vypněte přístroj, odpojte elektrickou zástrčku, omotejte napájecí kabel kolem úchytu na navinutí, vložte vidlici do univerzálního konektoru na zadním krytu přístroje; nasadťe zátku a víčko odtoku.

3. Odpojte sestavu výfukové hadice horkého vzduchu a řádně ji uschovejte.

Poznámka: při odpojování sestavy výfukové hadice držte sponu ve tvaru C výfukové hadice rukou, sponu rovnoměrnou silou vytáhněte směrem ven, jakmile je spona oddělena od polohy zapadnutí, otočte jí po směru hodinových ručiček a poté odpojte sestavu výfukové hadice.

1. Klimatizační jednotku řádně zabalte do plastového pytle, umístěte ji na suché místo a učiňte přiměřená opatření pro ochranu před prachem. Zajistěte, aby byl přístroj mimo dosah dětí.

2. Vyjměte baterie z dálkového ovladače a řádně ho uschovejte.

Poznámka: zajistěte, aby byl přístroj uložen na suchém místě. Veškeré příslušenství přístroje musí být řádně chráněno.

ODSTRAŇOVÁNÍ PROBLÉMŮ

CZ

Problém Příčina Náprava
Klimatizační jednotka nefunguje.	Chybí napájení. Připojte přístroj k zásuvce pod proudem a zapněte jej.
	Nesvítí indikátor plné nádržky na vodu?	Vypustte vodu nahromaděnou v přístroji.
	Není okolní teplota příliš nízká? Doporu čuje se používat tento přístroj v teplotách 10–35 °C.
	Teplota v místnosti je nižší než nastavená teplota (v režimu chlazení).	Změňte nastavenou teplotu.
Špatný účinek chlazení. Místnost je přímo osvětlována sluncem.		Zatáhněte závěsy.
		Dveře a okna jsou otevřené, místnost je zaplněna lidmi nebo jsou v režimu chlazení přítomny jiné zdroje tepla.
		Filtrační síťka je velmi znečištěná. Vyčistěte nebo vyměňte fi ltrační síťku.
		Vstup nebo výstup vzduchu je ucpaný.
Vysoká hlučnost. Klimatizační jednotka není umístěna na rovném povrchu.		Umístěte klimatizaci na rovný a pevný povrch (hlučnost se může snížit).
Kompresor nefunguje. Zapojení ochrany proti přehřátí. Čekejte 3 minuty, dokud teplota neklesne, a poté přístroj zapněte.
Dálkové ovládání nefunguje.	Příliš velká vzdálenost. Přemístěte dálkové ovládání blíž ke klimatizaci a ujistěte se, že míří na čidlo dálkového ovládání.
	Dálkový ovladač nemíří na čidlo dálkového ovládání.
	Baterie jsou vybité. Vyměňte baterie.
Chyba E1 Chyba trubkového čidla teploty. Zkontrolujte trubkové čidlo teploty a související obvody.
Chyba E2 Chyba čidla pokojové teploty. Zkontrolujte čidlo pokojové teploty a související obvody.
Chyba E4 Ochrana před zamrznutím. Funkce se po odmrazení automaticky obnoví.
Svítí indikátor plné nádržky na vodu	Voda v základně přístroje dosáhlaplného stavu.	Vypustte vodu v základně.

Pokud dojde k některému z níže uvedených problémů, okamžitě přestaňte přístroj používat a obratte se na odborný servis!

Časté vypadávání jističe nebo spálení pojistek.

Napájecí přívod se přehřívá nebo je plášť kabelu porušen.

Typ pojistky v přístroji: 50F/FSB

Jmenovitá hodnota pojistky: 250 V /3,15 A

TECHNICKÉ ÚDAJE

Energetická třída A

Chladící výkon 9000 BTU/h (2,63 kW)

Funkce chlazení, odvlhčování a ventilátor

LED displej na klimatizační jednotce

2 rychlosti ventilátoru

24hodinový časovač zapnutí/vypnutí

Dálkové ovládání

Nastavitelný sklon lamel

Průtok vzduchu 380 m ^3 /h

Chladivo R410A/480 g

Doporučená velikost místnosti 14–20 m ^2

Termostat 17–30 °C

Kapacita odvlhčování 13 l/24 h

Délka hadice pro odvod teplého vzduchu: 1,5 m

Rozměry: 300 × 756 × 352 mm (š × v × h)

Hmotnost: 22 kg

Hlučnost: 54 dB (A)

Jmenovité napětí: 220–240 V\~ 50 Hz

Jmenovitý příkon: 999 W

Jmenovitý proud: 4,56 A

Rozběhový proud: 36,5 A

Výstupní tlak: 3,6 MPa

Sací tlak: 1,2 MPa

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Změna textu a technických parametrů vyhrazena.

08/05

BEZPEČNOSTNÉ POKYNY

3. Tlačidlo FAN – Režim ventilátora

Tlačidlom MODE zvolte režim chladenia, rozsvieti sa kontrolka chladenia (Cool). Tlačidlami hore/dole nastavíte požadovanú teplotu v rozmedzí 17 °C až 30 °C.

Režim spánku (Sleep)

Stlačením tlačidiel TIMER a dole nastavíte režim spánku. Po dvoch hodinách v režime spánku sa nastavená teplota automaticky zvýši o 1 °C. Po dálších 2 hodinách sa nastavená teplota znovu zvýši o 1 °C. Potom sa nastavená teplota nezmení a ventilátor spomalí na nízku rýchlost. Ak je táto funkcia zapnutá, rozsvieti sa kontrolka režimu spánku (Sleep).

Poznámka: Dajte pozor, aby ste nepoškodili sietovinu na rámčeku filtra a filtračnú sietku.

Čistenie držadla a priestoru na uschovanie dialkového ovládania

Obr. 18

1. Po úplnom vypustení zastrčte zátku a pevne utiahnite viečko odtoku.

Obr. 19

Stály odtok:

1. Odskrutkujte viečko odtoku v smere šípky a vyberte zátku (obr. 19).
2. Nasadte na výpust vody hadicu z PVC s vonkajším priemerom 13 mm a svetlostou 8 – 10 mm (obr. 20).
3. Odtokovú hadicu nechajte ústit do WC alebo von.

Menovitá hodnota poistky: 250 V / 3,15 A

TECHNICKÉ ÚDAJE

Energetická trieda A

Chladiaci výkon 9 000 BTU/h (2,63 kW)

Nastavitelný sklon lamiel

Prietok vzduchu 380 m ^3 /h

Chladiace médium R410A/480 g

Odporúčaná velkost'miestnosti 14 – 20 m ^2

Termostat 17 – 30 °C

Kapacita odvlhčovania 13 l/24 h

Dížka hadice na odvod teplého vzduchu: 1,5 m

Rozmery: 300 × 756 × 352 mm (š × v × h)

Hmotnost: 22 kg

Hlučnost: 54 dB (A)

Menovité napätie: 220 – 240 V\~ 50 Hz

Nasávací tlak: 1,2 MPa

VYUŽITIE A LIKVIDÁCIA OBALOV

Baliaci papier a vlnitá lepenka – odovzdajte do zberných surovín. Prebalová fólia, PE vrecká, plastové diely – vyhadzujte do kontajnerov na plasty.

LIKVIDÁCIA VÝROBKU PO SKONČENÍ ŽIVOTNOSTI

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a d'alších európskych krajinách so zavedeným systémom triedenia odpadu)

Sídlo: U Expertu 91, 250 69 Klíčany, okr. Praha – východ, zapsaná

v Obchodním rejstříku u Městského soudu v Praze, oddíl B, vložka 2902

ZÁRUČNÍ LIST

Označení výrobku:

Název:

Výrobní číslo:

Datum prodeje:

Razítko prodejny prodávajícího:

Čitelný podpis prodávajícího:

Vážený zákazníku,

děkujeme, že jste se rozhodl zakoupit si výrobek importovaný naší fi rmou, a že jste tak učinil po pečlivém zvážení, jaké má technické parametry a pro jaký účel jej budete používat. Dovolte, abychom přispěli k Vaší pozdější spokojenosti se zakoupeným výrobkem, následujícími informacemi:

- Před prvním uvedením výrobku do provozu si pečlivě přečtěte přiložený český návod k jeho obsluze a důsledně ho dodržujte.

- Vámi zakoupený výrobek je určen pro běžné domácí používání. Pro profesionální použití jsou určeny výrobky specializovaných fi rem.

Další informace Vám poskytne:

Infolinka K+B

Tel. [phone] (Po–Pá 7.30–17.00 hod.), fax [phone], e-mail: [e-mail]

Záruční podmínky:

I. Úvodní ustanovení

1. Záruční podmínky blíže vymezují některá vzájemná práva a povinnosti prodávajícího a kupujícího.
2. Záruční podmínky se vztahují na věci, u nichž jsou uplatňována práva kupujícího z odpovědnosti za vady v záruční době.
3. Prodávající odpovídá za vady, které se projeví po převzetí věci kupujícím v záruční době.
4. U věcí prodávaných za nižší cenu se záruka nevztahuje na vady, pró které byla nižší cena sjednána.

II. Převzetí zboží

1. Kupující je povinen prohlédnout věc bezprostředně při jejím převzetí v prodejně prodávajícího nebo při jejím převzetí od dopravce.
2. Jsou-li zjištěny zjevné vady věci, za které se považují všechny vady zjistitelné při převzetí věci, je kupující oprávněn požadovat od prodávajícího v prodejně, dodání věci bezvadné a pokud mu je věc dopravována na jím určené místo, je kupující povinen vyhotovit záznam o charakteru a rozsahu zjištěných vad, který potvrdí dopravce svým podpisem. Kupující je oprávněn v tomto případě věc nepřevzít a požadovat dodání věci bez vad.

III. Záruční podmínky

1. Vyskytnou-li se po převzetí věci kupujícím vady věci v záruční době, je kupující oprávněn vady reklamovat. Prodávající odpovídá kupujícímu za to, že prodávaná věc je při převzetí kupujícím bez vad.
2. Délka záruční doby je dána příslušnou právní normou a začíná běžet od data převzetí věci kupujícím resp. od data prodeje.
3. Záruční doba se prodlužuje o dobu, po kterou byla věc v záruční opravě. V případě výměny vadné věci za bezvadnou, běží od jejího převzetí kupujícímu nová záruční doba.

IV. Reklamace

1. Při zjištění vad v záruční době, je kupující oprávněn vady reklamovat přímo v autorizovaných servisech, které jsou specifikovány na webových stránkách té které obchodní značky nebo je na dotaz kupujícího označí prodávající.
2. Reklamaci lze také uplatnit v prodejně prodávajícího. V případě uplatnění reklamace přímo v autorizovaném servisu se vyřízení reklamace značně urychlí.
3. Kupující je povinen věrohodným způsobem prokázat, že odpovědnost za vady věci uplatňuje v záruční době u prodávajícího, kde tuto věc zakoupil, tj. zejména předložením vyplněného záručního listu a dokladu o zaplacení kupní ceny. V případě, že věc při převzetí kupujícím není ve shodě s kupní smlouvou, má kupující právo na to, aby prodávající bezplatně a bez zbytečného odkladu uvedl věc do stavu odpovídajícího kupní smlouvě, a to dle požadavků kupujícího bud výměnou věci nebo její opravou a v případě, že takový postup není možný může kupující požadovat přiměřenou slevu z ceny věci nebo od smlouvy odstoupit.
4. Jde-li o vadu odstranitelnou, má kupující právo na její bezplatné odstranění bez zbytečného odkladu, nejpozději v zákonné lhůtě, pokud se prodávající s kupujícím nedohodnou na delší lhůtě nebo na výměnu věci či její součástí nebo na slevě z ceny věci. V případě, že vady nebudou odstraněny řádně a včas má kupující stejná práva, jako v případě neodstranitelné vady.
5. V případě zjištění neodstranitelné vady, která brání tomu, aby věc mohla být užívána řádně jako věc bez vady (na základě písemného posouzení autorizovaného servisního střediska, pokud si to vyžaduje povaha věci), má kupující právo na její výměnu nebo má právo od smlouvy odstoupit. Táž práva přísluší kupujícímu, jde-li sice o vady odstranitelné, avšak kupující nemůže věc pro opětovné vyskytnutí vady po opravě nebo pro větší počet vad věc řádně užívat.
6. V případě oprávněného odstoupení od smlouvy za podmínek stanovených platnými právními předpisy, se smlouva od počátku ruší a smluvní strany jsou si povinny vrátit vzájemná plnění.
7. Pokud byla reklamace věci posouzena jako neoprávněná, kdy závada vznikla, např. nesprávným použitím, nesprávnou montáží, chybnou manipulací apod., servisní středisko vrátí kupujícímu věc neopravenou. Na písemnou žádost kupujícího může servisní středisko věc opravit na náklady kupujícího.
8. Záruka se nevztahuje na běžné opotřebení věci nebo její součástí způsobené obvyklým používáním nebo na vadu, pro kterou byla věc prodána za nižší cenu.

V. Záruka

1. Prodávající neposkytuje záruku na reklamované vady v případě, že kupující:

a. nedodrží podmínky pro odbornou montáž, instalaci nebo údržbu reklamovaného zboží,
b. poruší ochranné pečetě nebo nálepky na reklamovaném zboží,
c. použil reklamované zboží k jinému než obvyklému účelu nebo za podmínek, které neodpovídají parametrům uvedeným v dokumentaci ke zboží a důsledkem toho vada vznikla . Výrobek je určen pro použití v domácnosti.
d. pozmění údaje v záručním listě nebo v dokladu o koupi za účelem získání výhody reklamovat vady zboží.

1. Záruka se nevztahuje na vady reklamovaného zboží :

a. způsobené živelnou katastrofou, povětrnostními vlivy, mechanickým opotřebením nebo poškozením, elektrostatickým nábojem,
b. způsobené spotřebou spotřebního materiálu jako jsou zejména tonery, pásky, tiskové hlavy, skenovací hlavy, magnetické nosiče, náplně, baterie, lampy atd.

1. Za vadu se nepovažuje pokud se u LCD monitoru a televizoru neprojeví závada tří a více barevných pixelů nebo šesti a více subpixelů (dle ISO 13406-2).

2. O každé reklamované vadě a způsobu vyřízení reklamace, musí být vyhotoven písemný protokol.

3. Práva z odpovědnosti za vady věci zaniknou, nebyla-li uplatněna v záruční době.

VI. Závěrečná ustanovení

1. Záruční podmínky se řídí platnými právními normami právního řádu České republiky.
2. Kupující prohlašuje, že kupní smlouvu uzavřel po zralé úvaze, že výše specifikovanou věc prohlédl, vyzkoušel její funkčnost, seznámil se s její obsluhou, uvedením do provozu a záručními podmínkami, a že prodaná věc je při převzetí ve shodě s kupní smlouvou a že je bez vad.

Podpis kupujícího:

Upozornění pro prodejce:

Pro případné uplatnění reklamace ještě před prodejem výrobku spotřebiteli (předprodejní záruka) požaduje firma K+B kompletní nepoužívaný výrobek v originálním nepoškozeném obalu, řádně vyplněný reklamační protokol, kopii dokladu prokazujícího převzetí výrobku prodejcem a tento záruční list. Předprodejní záruční doba na tento výrobek je jeden rok od nabytí výrobku prodejcem od dodavatele. K+B přebírá za prodejce odpovědnost za vady prodaného výrobku spotřebiteli ve výše uvedeném rozsahu za podmínek uvedených na tomto záručním listě pouze tehdy, byl-li tento výrobek prodán spotřebiteli v době trvání předprodejní záruky.

K+B Progres

K+B Progres, a. s. (d'alej len K+B), IČO: 61860123

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: [phone]

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro - Media, k.s.

Mlynské Nivy 73 tel.: [phone]

821 05 Bratislava e-mail: [e-mail]

CZ

SK

■ Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku.
■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
