Typ výrobku	Mikrovlnná trouba
Značka	Zelmer
Model	ZKM 2011EN
Kapacita	25 L
Výkon mikrovln	900 W
Výkon grilu	1000 W
Rozměry (š. x v. x hl.)	485 x 290 x 410 mm
Hmotnost netto	12,5 kg
Napájecí napětí	230 V ~ 50 Hz
Ovládání	Elektronické
Displej	LED
Počet úrovní výkonu	10
Funkce rozmrazování	Ano, hmotnostní/časová
Gril	Ano
Funkce konvekce	Ne
Otočný talíř	Ano, průměr 31,5 cm
Osvětlení vnitřku	Ano
Dětská pojistka	Ano
Časovač	Ano, max 99 min
Zvukový signál	Ano
Materiál krytu	Nerezová ocel / plast
Barva	Nerezová ocel
Energetická účinnost	Třída A
Záruka	24 měsíců

Často kladené otázky - ZKM 2011EN Zelmer

Jak nastavit čas vaření v mikrovlnné troubě Zelmer ZKM 2011EN?

Pro nastavení času stiskněte tlačítko Čas (nebo Časovač), poté použijte otočný ovladač nebo tlačítka +/- k zadání požadovaného času (v minutách a sekundách). Potvrďte tlačítkem Start.

Mohu používat kovové nádoby v mikrovlnné troubě?

Ne, není dovoleno používat kovové nádoby ani hlíníkovou fólii, protože mohou způsobit jiskření a poškození zařízení. Používejte nádoby vhodné do mikrovlnné trouby (sklo, keramika, plast označený jako 'mikrovlnný').

Jak vyčistit vnitřek mikrovlnné trouby?

Před čištěním odpojte zařízení od napájení. Otřete vnitřek vlhkým hadříkem s přídavkem jemného detergentu. Nepoužívejte agresivní chemikálie ani drátěnky. Můžete také umístit misku s vodou a citronem na 5 minut, aby se uvolnily nečistoty.

Proč mikrovlnná trouba nehřeje?

Zkontrolujte, zda jsou dveře správně zavřené a zda nejsou překážky. Ujistěte se, že jste zvolili správný čas a výkon. Pokud problém přetrvává, může se jednat o poškození magnetronu – kontaktujte servis.

Jak používat funkci grilu?

Zvolte režim Gril pomocí funkčního tlačítka. Nastavte čas (obvykle kratší než u mikrovln). Můžete kombinovat gril s mikrovlnami výběrem režimu Kombi. Používejte nádoby odolné vůči vysokým teplotám.

Funguje funkce rozmrazování automaticky?

Ano, zvolte režim Rozmrazování, poté zadejte hmotnost produktu (např. 500 g). Zařízení automaticky nastaví čas a výkon. Můžete také rozmrazovat ručně pomocí nízkého výkonu (20-30%).

Jak zapnout dětskou pojistku?

Stiskněte a podržte tlačítko Zámek (nebo Stop/Clear) po dobu 3 sekund. Na displeji se objeví symbol zámku. Pro vypnutí opakujte postup.

Co znamená kód chyby E-01?

Kód E-01 znamená problém s teplotním čidlem nebo zkratem. Vypněte zařízení na 10 minut a zkuste to znovu. Pokud se chyba opakuje, kontaktujte servis.

Jak vyměnit žárovku uvnitř mikrovlnné trouby?

Odpojte mikrovlnnou troubu od napájení. Odšroubujte boční nebo zadní panel (v závislosti na modelu). Najděte žárovku (typ E14, 25W, 250V) a vyměňte ji. Pozor: žárovka může být horká. Pokud nemáte zkušenosti, kontaktujte servis.

Kde najít návod k obsluze v češtině?

Návod k obsluze ve formátu PDF lze stáhnout ze stránky notice-facile.com nebo z oficiální stránky Zelmer. Zadejte model ZKM 2011EN do vyhledávače.

NÁVOD K OBSLUZE ZKM 2011EN Zelmer

Blahopřejeme Vám k nákupu našeho spotřebiče a vítáme vás mezi spotřebiteli výrobků Zelmer.

Pro dosažení co nejlepších výsledků vám doporučujeme používat pouze originální příslušenství firmy Zelmer, které bylo vyvinuto speciálně pro tento výrobek.

Přečtěte si, prosím, pečlivě tento návod k použití. Zvláštní pozornost věnujte bezpečnostním pokynům. Návod k použití si prosim uschovejte, abyste jej mohli použit i během pozdějšího používání přístroje.

Na vyznačeném místě zapište SÉRIOVÉ ČÍSLO, které se nachází na mikrovlnné troubě a uchovejte tyto informace do budoucna.

SÉRIOVÉ ČÍSLO:

Obsah

Bezpečnostní pokyny – ochrana před působením mikrovlnné energie....9

Důležité bezpečnostní pokyny....9

Instalace 10

Vestavba do kuchyňské linky....10

Instalace trouby....10

Pokyny k uzemnění 11

Rádiové rušení 11

Čištění – údržba a obsluha....11

Technické údaje....12

Požadavky norem....12

Vaření s mikrovnami – pokyny 12

Ochranné funkce 12

Pokyny týkající se nádobí....12

Než zavoláte do SERVISU....12

Montáz skleněného otočného talíře .....12

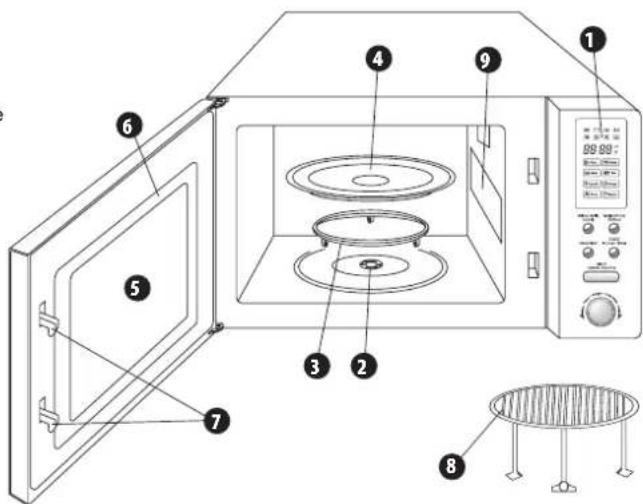

Konstrukce trouby....12

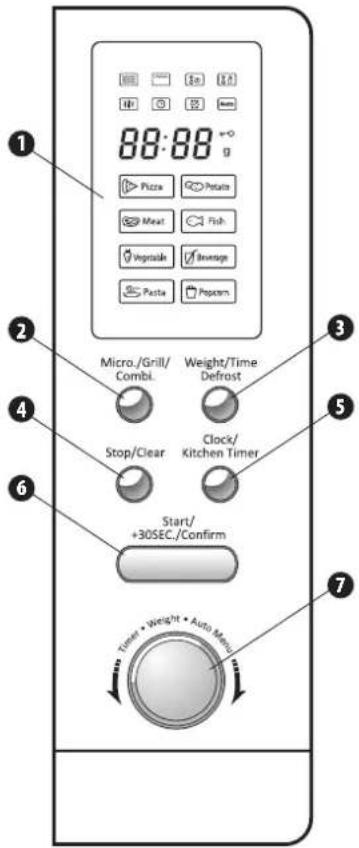

Ovládaci panel....13

Nastavení funkci mikrovlnné trouby:

Nastavení hodin 13

Vařeni s mikrovnami ....13

Grilování 14

Kombinované vaření (mikrovlny + gril) 14

Rychly start....14

Rozmrazování váhové 14

Rozmrazování časové 14

Minutka 14

Automatické menu (auto menu) 14

Tabulka automatického menu 14

Vaření ve více etapách ....15

Kontrola funkcí 15

Bezpečnostní pokyny – ochrana před působením mikrovlnné energie

① Před použitim se přesvědčte, zda jsou dvířka mikrovlnné trouby uzavřená.

Nepoužívejte troubu, když jsou otevřená. Vystavujete se riziku přírného mikrovlnného záření. V žádném případě není dovoleno pomíjet, ani samostatně modifikovat bezpečnostní mechanismy.

② Nevkládejte žádné předměty mezi přední část trouby a dviřka a dbejte na to, aby se nehromadily nečistoty a zbylky čistících prostředků na kontaktních plochách.

③ Nepoužívejte poškozený spotřebič. Je velmi důležité, aby se dvířka důkladně zavírala a nejevila žádné známky poškození:

závěsů a západek (žádné praskliny a uvolnění),

těsnění dvířek a kontaktní plochy,

„vypáčení”.

④ Práce spojené s regulací nebo opravou mikrovlnné trouby může provádět pouze proškolený personal servisu.

Důležité bezpečností pokyny

Běheme použivání elektrického spotřebiče dodržujte základní bezpečnostní pokyny. Za účelem minimalizování rizika úrazu elektrickým proudem, požáru, úrazu nebo vystavení se působení mikrovlnnému záření, dodržujte níže uvedené pokyny:

Nebezpečí! / Varování!

Nedodržením těchto pokynů ohrožujete své zdraví

Spotřebič používejte pouze shodně s jeho určením a způsobem popsaným v tomto návodu k použití. Neupoužívejte žadné chemické žiraviny ani výpary ve spotřebiči. Tento typ mikrovlnné trouby slouží předevšim k ohřevu, vaření a sušení potravin. Trouba není určená k průmyslovým ani laboratorním účelům.
Nikdy nepoužívejte spotřebič s poškozeným přívodním kabelem nebo zástrčkou, ani v případě, kdy je spotřebič jinak poškozený.
- Jesliže je neoddělitelný kabel poškozený, je nutné ho vyměnit u výrobce nebo ve specializovaném servisu proškoleným personálem, vyvarujete se tak nebezpečí úrazu.
- Provádět opravy na spotřebiči může pouze proškolený personál. Nesprávně provedená oprava hrozí uživatelí velmi vážným nebezpečím úrazu. V případě výskytu závady se obrat'te na autorizovaný servis firmy ZELMER.
Tekutiny a jiné potraviny neohřívejte v hermeticky uzavřených nádobách. Může to způsobit jejich výbuch.
Při ohřivání nápojů v mikrovlnné troubě, může vařící tekutina s opožděním vykypět. Dbejte tudíž zvýšené opatrnosti při manipulaci s nádobou. V mikrovlnné troubě nesmažte. Vařící olej může zničit díly mikrovlnné trouby nebo nádobí, kterým se můžete opařit.
V mikrovlnné troubě neohřívejte vejce ve skořápkách nebo natvrdo uvařená celá vejce. Mohou vybuchnout dokonce po ukončení ohřívání v mikrovlnné troubě.
Když je trouba v provozu nedotýkejte se dostupných ploch.
- Jejich teplota může být přílíš vysoká a můžete se opaňt.
Obsah dětských lahviček a skleniček s dětskou výživou důkladně zamíchejte a pro-třepte. Před krmením vždy zkontrolujte teplotu výživy, aby nedošlo k opaření dítěte.
Kuchyňské nádobí se může, výsledkem vlivu teplot, z ohřátých potravin K prénášení nádobí použivejte vhodné úchyty nebo kuchyňské rukavice.
- Práce spojené s údržbou, nebo opravou spotřebiče, při kterých je nezbytné sejmutí bezpečnostního krytu chránícího před působením mikrovlnného záření, jsou nebezpečné. Tyto práce musí provádět pouze odborný technik.
Děti mladší osmi let, osoby s psychickým, senzorickým nebo mentálním postižením a osoby, jež nemají žádné zkušenosti a odbomé znalosti, mohou používat spotřebič pouze pod dohledem, nebo po předchozím poučení o možném riziku a seznámení s bezpečeným používáním spotřebiče. Nedovolte dětem, aby si se spotřebičem hrály. Čistit a provádět údržbu na spotřebiči mohou pouze děti starší osmi let, za předpokladu, že budou pod přisným dohledem.
- Neodstraňujte slídovou destičku, která se nachází v komoře mikrovlnné trouby! Plní ochrannou funkci před zářením.

Pozor!

Nedodržením těchto pokynů můžete přístroj poškodit

Spotřebič zapojte do elektrické sítě pouze se střídavým proudem 230 V, vybavené ochranným kolíkem.
- Nezapinejte prázdný spotřebič.
- Za účelem snížení rizika požáru uvnitř mikrovlnné trouby:

• Při ohřivání potravin v plastovém nebo papírovém náčiní, sledujte práci trouby kvůli možnosti vzniku vznícení.
• Před vložením papírových nebo plastových sáčků do mikrovlnné trouby, odstraňte všechny kovové elementy a svorky z obalů.
• V případě, že si povšimnete kouře, vypněte spotřebič a odpojte jej ze zásuvky. Neotvírejte dvířka za účelem likvidace ohně.
• Neponechávejte papírové produkty, nádobí, kuchyňské příbory a potraviny uvnitř mikrovlnné trouby, když spotřebič nepoužíváte.

Během práce trouby může být teplota vnitřních ploch vysoká. Kabel musi vést zdála od nahřátých ploch a nesmí přikrývat žádné elementy mikrovlnné trouby.
Během používání je spotřebič horký. Dbejte tudíž na to, abyste se nedotkli topných těles uvnitř mikrovlnné trouby.
Je zakázáno používat k čištění parní čistič.
Spotřebič není určený k práci s použitím vnějších časových spinačů nebo samo- statné soustavy dálkové regulace.
Nikdy neodstraňujte fólii, jež se nachází na vnější straně dvířek. Můžete poškodit spotřebič.

Informace o výrobku a pokyny k použití

Likrovlnná trouba je určená pouze k domácímu použití.

Potraviny pokryté silnou slupkou, jako jsou např. brambory, dýně v celku, a kaštany před vařením propíchněte.
Zabráníte tak rozvaření těchto potravin.
-řed použitím zkontrolujte, jestli je nádobí vhodné k použití v mikrovlnné troubě.
Test kuchyňského nádobí:

- Do nádoby nalijte 1 sklenku studené vody (250 ml) a umístěte jej v mikrovlnné troubě.

Vařte s maximálním výkonem po dobu jedné minuty.

• Po uplynutí zadané doby opatrně zkontrolujte teplotu nádoby. Pokud bude teplá v doteku, nepoužívejte ji k vaření v mikrovlnné troubě.
• Nevařte déle než po dobu jedné minuty.

lepoužívejte mikrovlnnou troubu k přechovávání jakýchkoliv předmětů a potravin jako např. chleba, sušenky atd.

Instalace

① Ujistěte se, že všechny obaly uvnitř mikrovlnné trouby jsou odstraněny.
② Sejměte ochrannou fólii z mikrovlnné trouby.

dstraňujte světle hnědý slidový potah zabezpečující magnetron.

Zkontrolujte, zda nemá trouba žádné stopy poškození, jako jsou zkřivená nebo vypáčená dvířka, poškozené těsnění dvířek a kontaktní plochy, prasklé nebo uvolněné závěsy a západky dvířek, nerovnosti na povrchu spotřebiče nebo na dvířkách.

③ V případě výskytu jakýchkoliv poškození, neupoužívejte spotřebič a kontaktujte se s odbornými techniky servisu.
④ Mikrovlnnou troubu postavte na rovném a stabilním povrchu, který vydrží její a nejtěžší možné produkty určené k tepelné připravě v troubě.
⑤ Tato mikrovlnná trouba je určena výhradně k vestavbě. Troubu nestavte na pracovní desku linky a nezavírejte ji ve skříňce.
⑥ Nevystavujte mikrovlnnou troubu vlivům vlhka, nestavte jí poblíž hořlavých materiálů, a také nad nebo poblíž přístrojů jež vytvářejí teplo.
⑦ Nezakrývejte ani neucpávejte ventilační otvory a neodstraňujte nohy spotřebiče.
⑧ Troubu nepoužívejte bez skleněného talíře a kruhového roleru umístěného ve správné pozici.
⑨ Zkontrolujte, zda přívodní kabel není poškozený, jestli nevede pod troubou, nebo nad jakýmkoliv horkým nebo ostrým povrchem a zda nevisí mimo stůl nebo pracovní desku.
⑩ Zajistěte snadný přístup k zásuvce tak, aby bylo v náhlých případech snadné odpojit spotřebič z elektrické sítě.
⑪ Nepouživejte, ani nepřechovávejte troubu ve volném prostranství.

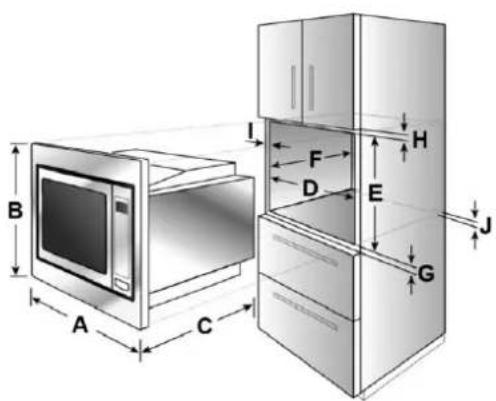

Vestavba do kuchyňské linky

① Skříňka určená k vestavbě nesmí mít zadní stěnu za spotřebičem.
② Minimální výška instalace činí 85 cm.
③ Nezakrývejte ventilační otvory a místa přívodu vzduchu.

Přívodní kabel nesmí být ohnutý ani přiskřipnutý.

① Díly, jež jsou součástí soupravy:
a) Šrouby A

b) Šroub B

váhu
c) Podpěrka

e) Záslepka

f) Mikrovlnná trouba

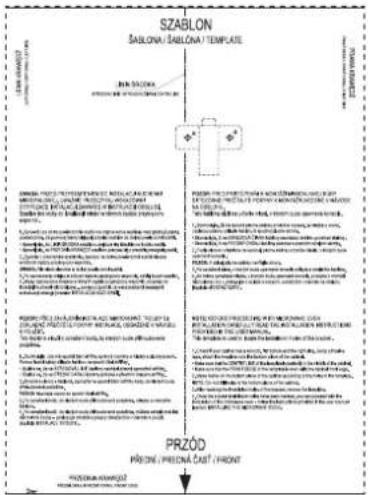

d) Šablona

② Příprava skřínky před montáží mikrovlnné trouby.

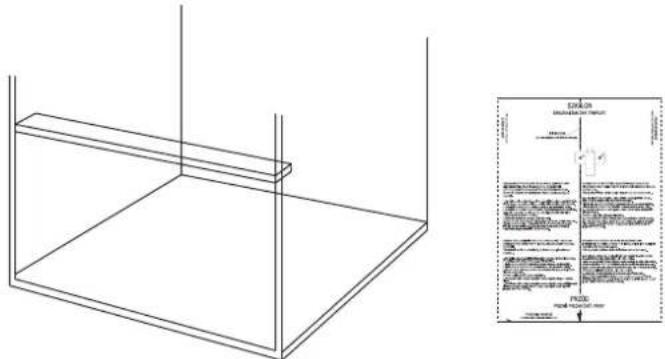

a) Přečtěte si důkladně návod, jež se nachází v přiložené šabloně.

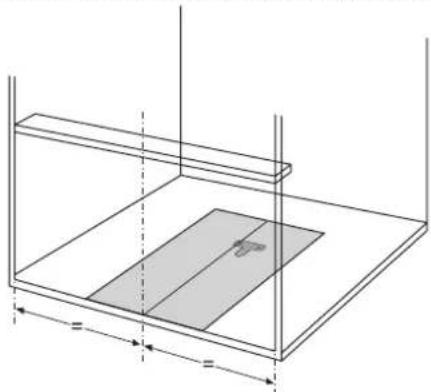

b) Umístěte šablonu na spodní části škříňky způsobem představeným na obrázku.

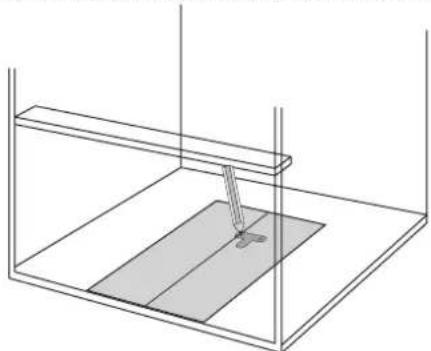

c) Zaznačte na spodní části škříňky body, na které bude přišroubovaná podpěrka.

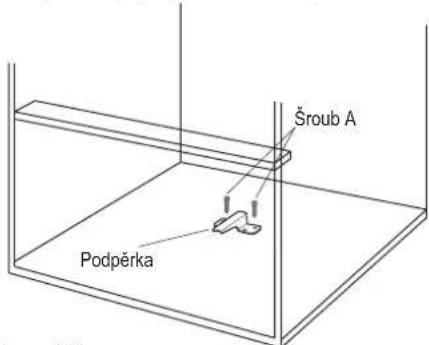

d) Odstraňte plonu a přišroubujte podpěrku na zaznačených bodech šrouby A

③ Instalace trouby ve skříňce

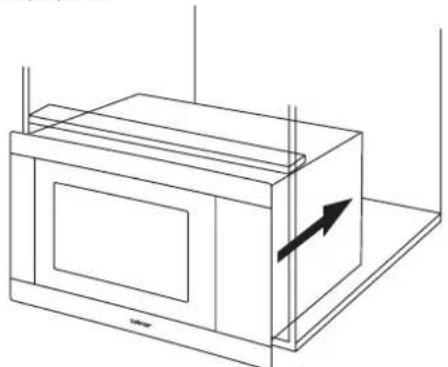

a) Vsuňte mikrovlnnou troubu do skříňky. Ujistěte se, že je zadní část mikrovln trouby jištěná podpěrkou.

Dejte pozor, abyste nezlomili nebo nenařizli prívodní kabel.

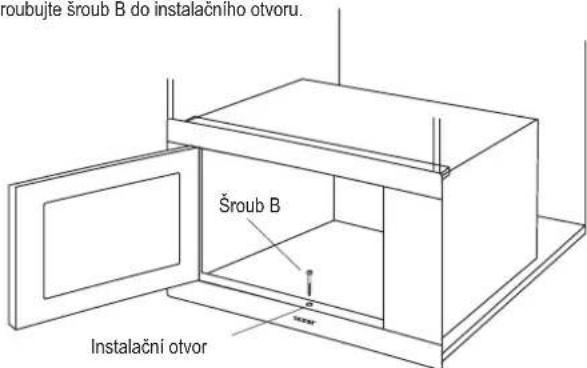

b) Otevřete dvířka. Za účelem trvalého připevnění mikrovlnné trouby do skříňky, přišroubujte šroub B do instalačního otvoru.

c) Záslepku vložte do instalačního otvoru..

Pokyny k uzemnění

Uzemněni tohoto spotřebiče je povinné. Trouba je vybavena přivodním kabelem a zemnícím kolíkem.

Přivodní kabel připojte do správně instalované a uzemněné zásuvky elektrické sítě.

V případě zkratu uzemnění snižuje riziko úrazu elektrickým proudem.

Trouba by měla být používaná v samostatném elektrickém obvodu.

V připadě použiti prodlužovačky:

① Kabel prodlužovačky by měl být trojitý a uzemněný.

② Prodlužovačku položte dále od horkých a ostrých povrchú tak, aby nemohla byt náhodně stažena nebo přiskřipnuta.

V případě nesprávného připojení se zvyšuje riziko úrazu el. proudem.

Případě jakýchkoliv dotazů o uzemnění nebo návodů týkajících se přípojení do el. sítě, kontaktujte odborného technika nebo zaměstnance servisu.

Výrobce ani prodejce nenesou odpovědnost za poškození mikrovlnné trouby, ani za úrazy vzniklé nedodržením pokynů týkajících se připojení do elektrické sitě.

Rádiové rušení

Práce mikrovlnné trouby může rušit rádiové a televizni přijlmače a jiná podobná zařízení. Rušení lze omezit nebo zcela odstranit níže uvedeným způsobem:

① Vyčistit dvířka a všechny kontaktní plochy trouby.

② Změn'te rádiové nebo televizní nastavení přijmací antény.

③ Přestavte mikrovlnnou troubu s ohledem na přijímač.

④ Odsuňte mikrovlnnou troubu od přijímače.

⑤ Připojte mikrovlnnou troubu do jiné elektrické zásuvky tak, aby trouba a přijímač byly napájeny z různých elektrických síťových obvodů.

Čištění – údržba a obsluha

① Před zahájením čištění vypněte troubu a vyjměte zástrčku přívodního kabelu z elektrické sítě.

② Vnitřní komora trouby musi být udržována v čistotě. V případě znečištení vnitřních stěn trouble odstraňte zbytky potravin, případně tekutin, vlhkým hadříkem. V případě silných nečistot použjite jemný saponát. Nepoužívejte čistící prostředky ve spreji, ani jiné agresivní čistící prostředky. Mohou zanechat fleky na povrchu nebo pod vlivem jejich působení může povrch trouby a dvířek matnět.

③ Vnější povrch mikrovlnné trouby čistěte pomoci vlhkého hadříku.

Dejte pozor, aby voda nekapala ventilačními otvory dovnitř spotřebiče, mohly by se poškodit komponenty uvnitř trouby.

④ Obě strany dvířek, okénka, těsnění dvířek a přiléhajici části, otírejte často vlkým hadříkem za účelem odstranění všech zbytků potravin a rozlitých tekutin.

Nepoužívejte abrazivní čistící prostředky.

⑤ K mytí vnější strany mikrovlnné trouby nepouživejte abrazivní čistící prostředky v podobě emulzi, mléka, past atd. Mohou mimo jiné odstranit z povrchu informace a grafické symboly, jako jsou: stupnice, označení, výstražné znaky atd.

⑥ Dbejte na to, aby nenavhl ovládací panel. K čistění používejte vlhký, měkký hadřík. Abyste zabránili případnému otevření trouby, čistěte ovládací panel při otevřených dvířkách.

⑦ Jesliže se zkapalněná vodní pára začiná usazovat na vnitřní nebo vnější straně dviřek, otřete ji pomocí měkkého hadříku Zkapalnění může nastat, kdy mikrovlnná trouba praceje ve vysokém vlhku. V takové situaci je to zcela běžný jev.

⑧ Jednou za čas vyjměte a umyjte skleněný talíř. Myjte ho v teplé vodě se saponátem na nádobí nebo v myčce.

⑨ Abyste zabránili vzniku hluku, čistěte pravidelně kruhový roler a dno vnitřní komory trouby. Dolní plochu očistěte jednoduše pomocí jemného saponátu. Kruhový roler umyjte ve vodě se saponátem na nádobí, nebo v myčce. Během zpětné montáže kruhového roleru v troubě dbejte, aby byl umístěn na správné pozici.

10) Za účelem likvidace nepřijemného zápachu z trouby, vařte po dobu 5 minut uvnitř trouby cca 200 ml vody s citrónovou šťávou a kůrou z jednoho citrónu v misce, která je určená pro vaření v mikrovlnné troubě.

Vnitřek důkladně vytřete pomocí suchého a měkkého hadříku.

⑪ Jestliže je nutná výměna vnitřní žárovky, kontaktujte SERVIS.

⑫ Pravidělně čistěte troubu a odstraňujte zbytky jídla.

Nedodržením výše uvedených pokynů můžete poškodit povrch, co může mít vliv na životnost a vést k nebezpečným situacím.

Technické údaje

Spotřeba energie 230 V~50 Hz, 1250	W (Mikrovlny) 1000 W (Gril)
Jmenovitý výstupní výkon mikrovn 800 W
Frekvence 2450 MHz
Vnější rozměry (mm) 594 (D) x 345 (S) x 388 (W)
Rozměry vnitřku trouby (mm) 295 (D) x 316 (S) x 218 (W)
Kapacita trouby 20 litrů
Otočný tallíř	Průměr = 245 mm
Čistá hmotnost	Cca 15,4 kg

* Výše uvedené údaje mohou být změněny, a proto je uživatel musi porovnat s informacemi uvedenými na typovém štítku mikrovlnné trouby. Jakékoliv reklamace týkající se chyó těchto údajů nebou uznány.

Požadavky norem

Mikrovlnná trouba ZELMER splňuje požadavky platných norem.

Přístroj je vyroben v souladu s požadovanými direktivami:

• Elektický přístroj nízkého napětí (LVD) – 2006/95/EC.
  – Elektromagnetická kompatibilita (EMC) – 2004/108/EC.

Výrobek je na typovém štitku označen značkou CE.

Vaření s mikrovlnami – pokyny

① Pečlivě vložte potravinové výrobky. Nejsilnější části potravin položte po okrajích nádoby.
② Zkontrolujte dobu vaření. Vařte nejkratší doporučenou dobu a v případě potřeby dobu vaření prodlužujte. Silně připálené produkty mohou vytvářet kouř, nebo se mohou vznítit.
③ Produkty by měly být během vaření přikryté. Pokrývka chrání před „vystříknutím“ a zajistí rovnoměrné vaření.
④ Pro urychlení procesu vaření takových potravin jako jsou kuře nebo hamburgry, by se potraviny měly během vaření otáčet. Velké potraviny, jako např. pečeně je nutné otočit minimálně jednou.
⑤ Uprostřed vaření doporučujeme změnit uspořádání potravin takových jako jsou např. karbanátky. Potraviny položené nahoře umistěte dolů a ty, které jsou uprostřed, položte na okraj.

Ochranné funkce

DĚTSKÁ POJISTKA – zabezpečení před přístupem dětí

Pojistka: V pohotovostním režimu stiskněte a přidržte 3 vteřiny tlačítko Stop/Clear. Uslyšite dlouhý zvukový signál, který signalizuje zapnutí dělské bezpečnostní pojistky. Na displeji se zobrazí symbol =0.

Jestliže jste po připojení mikrovlnné trouby do elektrické sitě nenastavili hodiny, na displeji se po zapnutí dětské pojistky rozsvítí kromě symbolu = 0, také [____].

Vypnutí pojistky: Při zapnuté pojistce stiskněte a přidržte 3 vteriny tlačitko Stop/Clear. Uslyšíte dlouhý zvukový signál, který signalizuje vypnutí pojistky.

Pokyny týkajcí se nádobí

V mikrovlnné troubě používejte pouze nádobí a náčiní, které je k tomu určené. Ideálním materiálem na nádobí pro použití v mikrovlnné troubě je materiál prühledný, který umožňuje pronikání energie přes nádobu za účelem ohřátí potravin.

① Nepoužívejte kovové náčiní ani náčiní s kovovými okraji a doplňky – mikrovlny pronikaji přes kov.
② Před vařením v mikrovlnnné troubě odstraňte recyklované papírové obaly, jelikož můžou obsahovat kovové části, které mohou způsobit jiskření a/nebo vznicení.
③ Doporučujeme používat kulaté/oválné nádobí místo nádobí hranatého/podélného, jelikož potraviny v rohách nádobí se rychleji připalují.
④ Odkryté plochy chraňte před připálením přikrytím úzkými pásky alobalu. Pamatujte však, že nesmi být alobalu přiliš mnoho a dodržujte vzdálenost min. 3 cm mezi fólii a vnitřními stěnami trouby.

Níže uvedený seznam usnadní volbu správného nádobí.

Kuchyňské nádobí	Mikrovlny	Gril	Kombinované vaření
Sklo žáruvzdorné	Ano	Ano	Ano
Sklo tepelně neodolné	Ne	Ne	Ne
Žáruvzdorné keramické nádoby	Ano	Ano	Ano
Plastové nádobí vhodné pro použití v mikrovlnné troubě	Ano	Ne	Ne
Papírová utěrka	Ano	Ne	Ne
Kovový tác	Ne	Ano	Ne
Kovový rošt	Ne	Ano	Ne
Hliníková fólie a fóliové nádoby	Ne	Ano	Ne

Než zavoláte do servisu

Normální stav:

① Zapnutá mikrovlnná trouba může rušit radiové a televizní přijímače. Tato rušení jsou podobná rušením, které způsobují malé elektrické přístroje jako je např. ventilátor, mixér, vystavač, atd.
② Během vaření může být, při nízkém výkonu mikrovln, vnitřní osvětlení trouby ztlu- meno.
③ Během vaření se z potravin vypařuje vodní pára. Většina páry je odváděna ventilačními otvory. Část zkapalněné páry se však může usazovat na chladných částech trouby (např. na dvířkách).

Pokud trouba nefunguje:

① Zkontrolujte, zda je trouba správně připojena do zásuvky elektrické sitě. Jestli ne, vyjměte zástrčku ze zásuvky, počkejte 10 vteřit a vložte jí zpět.
② Zkontrolujte, zda není přepálená pojistka nebo jestli se nezapnula automatická pojistka. Jestliže výše uvedená zabezpečení jsou v pořadku, zkontrolujte zásuvku tak, že do ní připojíte jiný přístroj.
③ Zkontrolujte, zda ovládaci panel je správně naprogramovaný a zda byl nastavený časový programátor.
④ Zkontrolujte, zda dvířka jsou dúkladně zavřená přes pojistku dvířek. V opačném případě energie mikrovln nebude přiváděna do trouby.
⑤ Jestliže je skleněný talíř při práci trouby hlučný, zkontrolujte čistotu dna trouby a kruhového roleru. Čistěte shodně s informacemi uvedenými v kapitole „ČIŠTĚNÍ – ÚDRŽBA A OBSLUHA”.

Jestliže po provedení níže uvedených činností trouba i nadále nefunguje, kontaktujte servis. Neregulujte ani neopravujte mikrovlnnou troubu sami.

Montáž skleněného otočného talíře

① Skleněný talíř nikdy nestavte v obrácené pozici. Nikdy neomezujte pohyb taliře.
② Během vaření se v mikrovlnné troubě vždy musí nacházet skleněný talíř na kruhovém roleru.
③ Během vaření pokládejte vždy potraviny a nádoby na skleněný otočný tallíř.
④ V případě prasknuti nebo poškození skleněného talíře kontaktujte nejbližší servis.

Konstrukce trouby

① Ovládací panel
2 Hřídel
3 Kruhový roler
4 Skleněný otočný talíř
5 Prühledové okénko
6 Dviřka
8 Kovový rošt
9 Slídová destička

7 Bezpečnostní pojistka – přeruší napájení ve chvíli otevření dvířek během práce mikro-vlnné trouby

① Displej: hodiny + ukazatele
2 Micro./Grill/Combi. (Mikrovlny/Gril/Kombinovaný ohřev)
3 Weight/Time Defrost (Rozmrazování váhové/Rozmrazování časové)
4 Stop/Clear (Zastavení/Anulování)
5 Clock/Kitchen Timer (Nastavení hodin)
6 Start/+30SEC./Confirm (Start/+30vteřin/Potvrzeni)
7 Knoflik:

- zvýšení hodnoty ↘ ve směru hodinových ručiček,

– snížení hodnoty ➕ proti směru hodinových ručiček.

AUTO MENU
(Automatické menu)

(Pizza)

(Maso)

(Zelenina)

(Těstoviny)

(Brambory)

(Ryby)

(Nápoje)

(Popcorn)

DISPLEJ: UKAZATELE - SIGNALIZACE

Mikrovlny

Hodiny

Grill

Minutka

Rozmrazování časové

Automatické vaření

Rozmrazování váhové

Dětská pojistka

Výkon mikrovln

Váha v gramech

Nastavení hodin

Po připojení mikrovlnné trouby do elektrické sitě se na displeji zobrazí nápis „0:00” a uslyšíte jeden zvukový signál.

① Pro nastavení hodin, stiskněte Clock/Kitchen Timer. Číslice hodin začnou blikat a na displeji se zobrazí kontrolka hodin

② Za účelem nastavení hodiny otočte knoflik. Lze nastavit číslice od 0 do 23 ve směru nebo od 23 do 0 ve směru

③ Stiskněte tlačítko Clock/Kitchen Timer. Číslice minut začnou blikat.

④ Za účelem nastavení minut otočte knoflik směrem, nebo. Lze nastavit číslice od 0 do 59 (ve směru), nebo od 59 do 0 (ve směru).

Na displeji se zobrazi číslice od 0 do 59, nebo od 59 do 0.

⑤ Stiskněte tlačítko Clock/Kitchen Timer pro ukončení nastavování hodin. Kontrolka hodin zhasane. Rozsvítí se symbol „:“ a na displeji se zobrazí nastavený čas.

Nastavení bude aktuální tak dlouho, dokud bude mikrovlnná trouba připojená do elektrické sitě (a pokud nebude přerušen přivod el. proudu).

Za účelem nového nastavení hodin, opakujte kroky 1-5.

Stisknutím tlačitka Stop/Clear během nastavování hodin, se nastavení automaticky vrátí do původního stavu.

Vaření s mikrovlnami

① Stiskněte tlačítko Micro./Grill/Combi. pro volbu požadovaného výkonu mikrovln. Na displeji se zobrazí nápis P100. Rozsvití se kontrolky
② Pro volbu jiného výkonu mikrovln, např. P80, stiskněte Micro./Grill/Combi., nebo otáčejte knoflik ve směru lub, dokud se na displeji nezobrazi napis P80.
③ Stiskněte tlačitko Start/+30SEC./Confirm pro potvrzení výkonu mikrovní a otočte knoflik ve směru, nebo pro nastavení doby vaření. Otačením knofliku můžete nastavit dobu vaření od 0:05 (5 vteřín) do 95:00 (95 minut). Otočením knofliku ve směru, prodloužíte dobu vaření, otočením druhým směren, dobu vaření zkrátíte. Snížení hodnoty začinejte od 95:00. Maximální doba vaření je 95 minut.
④ Stiskněte tlačitko Start/+30Sec./Confirm, pro zahájeni vaření.

PŘÍKLAD

Pro nastavení vaření na 20 minut při výkonu mikrovln 80% provedte následující činnosti:

① Stiskněte tlačítko Micro./Grill/Combi. Na displeji se zobrazí nápis P100 a symboly a
② Pro volbu požadovaného výkonu mikrovn P80 stiskněte ještě jednou tlačítko Micro./Grill/Combi., nebo otáčejte knoflík ve směru, nebo, dekud se na displeji nezobrazi nápis P80.
③ Stiskněte tlačitko Start/+30SEC./Confirm pro potvrzení výkonu mikrovln, na displeji se zobrazí nápis P80.
④ Otočte knoflik ve směru, nebo pro-nastavení doby vaření 20:00 (20 minut). Na displeji se zobrazí nastavená doba vaření.
⑤ Stiskněte tlačítko Start/+30SEC./Confirm, pro zahájení vaření.

TABULKA VÝKONU MIKROVLN

Displej	P100	P80	P50	P30	P10	G	C-1	C-2
Výkon mikrovln	100%Velmi vysoká		80%Vysoká		50%Střední		30%Nízká		10%Velmi nízká	0%	55%
Výkon grilu	-		-		-		-		-	100%	45%

Pozor:

V pravém sloupci jsou uvedeny vteřiny/minuty, o jaké lze změnit nastavení času při jednotlivých časových hodnotách.

0 – 1 minuty	po 5 vteřinách
1 – 5 minut	po 10 vteřinách
5 – 10 minut	po 30 vteřinách
10 – 30 minut	po 1 minutě
30 – 95 minut	po 5 minutách

ření s mikrovnami nepoužívejte rošt. Před vařením s mikrovnami vždy vyjměte rošt z mikrovlnné trouby.

Grilování

① Stiskněte Micro./Grill/Combi. Na displeji se zobrazí nápis P100 a symboly
② Pro volbu funkce grilování G opakovaně stiskněte tlačítko Micro./Grill/Combi., dokud se na displeji nezobrazí napis G a symbol 📄, nebo otáčejte knoflík směrem 🌐, nebo 🍸, dokud se na displeji nezobrazí napis G a symbol 📄
③ Stiskněte tlačitko Start/+30SEC./Confirm za účelem potvrzení funkce a otočení knoflíku směrem (nobo, nastavte dobu grilování). Otáčením knoflíku lze nastavit dobu grilování od 0:05 (5 vteřin) do 95:00 (95 minut). Otočením knoflíku směrem (prodloužlte dobu grilování, otočením knoflíku opačným směrem dobu grilování zkrátlte. Snižování hodnoty začinejte od 95:00. Maximální doba grilování je 95 minut.
④ Stiskněte tlačitko Start/+30SEC./Confirm, pro záhájení grilování. Uslyšite zvukov signal a zapne se program grilování. Zároveň se na displeji zobrazí symbol a čas zbývající do ukončení grilování.

uplynutí poloviny zadaného času grilování uslyšite dva zvukové signály (je to běžný jev v tomto režimu práce). Pro lepší efekt grilování otočte grilované potraviny na druhou stranu a zavřete dviřka. Stiskněte tlačitko Start/+30SEC./Confirm, pro pokračování předem zadaného programu.

Kombinované vaření (mikrovlny + gril)

① Stiskněte tlačitko Micro./Grill/Combi. Na displeji se zobrazi nápis P100 a symbly a
② Pro zvolení funkce požadovné funkce opakovaně stiskněte tlačitko Micro./Grill Combi., dokud se na displeji nezobrazí nápis C-1 nebo C-2 a symboly a nebo otáčejte knoflik ve směru, nebo, dokud se na displeji nezobrazí nápis C-1, nebo C-2 a symboly a

C-1 = 55% doby – vaření mikrovlnami 45% doby – grilování

C-2 = 36% doby – vaření mikrovnami 64% doby – grilování

③ Stiskněte Start/+30SEC./Confirm pro potvrzení funkce a otočte knoflik ve nebo pro nastavení doby vaření. Otačením knofliku lze nastavit dobu vaření od 0:05 (5 vteřin) do 95:00 (95 minut). Otočením knofliku směrem se prodlouží doba vaření, otočením knofliku opačným směrem dobu vaření zkrátíte. Snizování hodnoty začinejte od 95:00. Maximální doba grilování je 95 minut.
④ Stiskněte tlačitko Start/+30SEC./Confirm, pro zahájení vaření. Uslyšite zvukový signál a bude spuštěn program.

Zároveň se na displeji rozsvití symboly ☐, a čas zbývající do ukončení vaření.

Jelikož se spotřebič nahrívá v režimu kombinovaného vaření na vysokou teplotu, mohou děti používat mikrovinnou troubu pouze pod dohledem dospělé osoby.

Rychly start

① Jestliže je trouba v pohotovostním režimu, stiskněte tlačitko Start/+30SEC./Confirm, pro spuštění vaření na 30 vteřin na plný výkon trouby, každým dalším stisknutím tlačitka Start/+30SEC./Confirm, prodloužíte dobu práce o dalších 30 vteřin. Maximální vaření číní 95 minut.
② Během vaření mikrovnami a rozmrazování, každé další stisknutí Start/+30SEC. Confirm, prodlouží dobu práce o dalších 30 vteřin.
③ Jestliže je trouba v pohotovostním režimu, otočte knoflik směrem pro nastavení doby vaření při plném výkonu, následně stiskněte tlačitko Start/+30SEC./Confirm zahájení vaření.

Rozmrazování váhové

① Stiskněte tlačitko Weight/Time Defrost jednou. Na displeji se zobrazí nápis dEF1 a rozsvítí se kontrolky 📋 🌐
② Otočte knoflík směrem, nebo, pro nastavení váhy potravin určených k rozmrazení. Na displeji se zobrazi symbol 9a číslice v pořadí 100–200 ... 1900–2000 (směr) nebo číslice v opačném pořadí (směr).
③ Stiskněte tlačitko Start/+30SEC./Confirm, pro zahájení rozmrazování. Uslyšite zvukový signál a zapne se program rozmrazování. Zároveň na displeji začnou blikat symboly čaždas zbývající do ukončení rozmrazování.

Rozmrazování časové

① Stiskněte tlačitko Weight/Time Defrost dvakrát. Na displeji se zobrazi nápis dEF2 a rozsvítí se kontrolky
② Otočte knoflik směrem, nebo, pro nastavení doby rozmrazování. Dobru rozmrazování lze nastavit od 0:05 (Svterín) do 95:00 (95 minut). Otočením knofliku směrem, prodloužite dobu rozmrazování, otočením knofliku opačným směrem rozmrazování zkrátíte. Maximální doba rozmrazování je 95 minut.
③ Stisknětě tlačitko Start/+30SEC./Confirm, pro zahájení rozmrazování. Rozsvítí kontrolky a Výkon během časového rozmrazování je P30, je to hodnota stálá.

Minutka

① Stiskněte tlačitko Clock/Kitchen Timer dvakrát. Na displeji se zobrazí nápis 0:00 a rozsvítí se kontrolka 📋
② Otočte knoflik směrem 🚪, nebo ➕ pro nastavení času minutky. Maximální čas minutky je 95 minut.
③ Stiskněte tlačitko Start/+30SEC./Confirm, pro ukončení nastavení. Na displeji bude zahájeno odpočítávání, kontrolka začne blikat.
④ Jestliže jsou dvířka zavřená, po dosažení nastaveného času, uslyšíte pět zvukových signálů a kontrolka čhasne. Jestliže hodiny byly dříve nastaveny (24 hodinový režim), na displeji se zobrazí aktuální čas.

Minutka je samostatný režim práce mikrovlnné trouby, nezávislý na hodinách.

Automatické menu (auto menu)

① Otočte knoflík směrem, zvolení menu automatického vaření. Na displeji se zobrazi kontrolky a Auto. Menu lze zvolit dle níže znázorněné tabulce následujícím způsobem:
Otočením knoflíku zvolte: Pizza – Maso – Zelenina – Těstoviny – Brambory – Ryba – Nápoje – Popcorn a na displeji se zobrazí nápis A–1, ..., A–8.
② Po volbě menu jej potvrďte stisknutím tlačítka Start/+30SEC./Confirm.
③ Otočte knoflik směrem nebo pro nastavení váhy potraviny určené k vaření. Na displeji se zobrazl symbol 9. Váhu lze zvýšit otočením knoflíku směrem nebo snížit otočením směrem
④ Stiskněte tlačitko Start/+30SEC./Confirm, pro zahájení vaření. Uslyšite zvukový signál a spustí se program vaření. Zhasne symbol 9a na displeji budou zobrazeny symbolý a čas zbývající do ukončení vaření.

PŘÍKLAD

smě pro nastavení automatického menu na vaření 350 g ryby, provedte následující činnosti:

① Otáčejte knoflik směrem pro volbu atomického vaření. Na displeji se zobrazí nápis A-1 a symboly 📋 a Auto Otáčením knofliku zvolte A-6 (Ryba)
② Stiskněte Start/+30SEC./Confirm pro potvrzení programu automatického menu.
③ Otočte knoflik směrem , nabo , pro nastavení na displeji váhy 350 g.
④ Stiskněte tlačitko Start/+30SEC./Confirm, pro zahájení vaření.

TABULKA AUTOMATICKÉHO MENU

Menu	Hmotnost	Čas
A-1 Pizza	200 g	2:30
	400 g	4:10
A-2 Maso	250 g	4:10
	350 g	5:10
	450 g	6:30
A-3 Zelenina pro	200 g	3:30
	300 g	4:20
	400 g	5:10
A-4 Těstoviny	50 g (ve 450 ml studené vody)	17:30
	100 g (v 800 ml student vody)	20:00
A-5 Brambory	200 g	4:40
	400 g	8:40
	600 g	10:10
A-6 Ryba	250 g	3:50
	350 g	4:50
	450 g	6:20
A-7 Těstoviny	1 šálej (120 ml)	1:10
	2 šálky (240 ml)	2:10
	3 šálky (360 ml)	3:20
A-8 Popcorn	50 g	1:35
	100 g	2:20

dobu

se

Vaření ve více etapách

Lze nastavit maximálně dvě etapy vaření. V případě vaření ve více etapách, je-li rozmrazování jednou z etap vaření, bude program rozmrazování automaticky zapnutý jako první. Po ukončení jedné etapy, uslyšíte zvukový signál a bude spuštěná další etapa.

Automatické vaření nemůže být jedním z programů vaření ve více etapách.

PŘÍKLAD

Chcete-li nastavit rozmrazování na 5 minut a následně vařit po dobu 7 minut při výkonu mikrovln 80%, postupujte následovně:

① Dvakrát stiskněte tlačítko Weight/Time Defrost. Na displeji se zobrazí nápis dEF2 a symboly 📄 🔒
② Otočte knoflík směrem, nebo pre nastavení doby rozmrazování 5:00.
③ Stiskněte Micro./Grill/Combi. Na displeji se zobrazi napis P100 a symboly 📌 a 📋.
④ Pro volbu výkonu mikrovln P80, stiskněte ještě jednou tlačitko Micro./Grill/Combi, nebo otáčejte knoflík směrem, nebo, dekud se na displeji nezobrazí nápis P80.
⑤ Stiskněte Start/+30SEC./Confirm pro potvrzení výkonu mikrovln.
⑥ Otočte knoflík směrem, nebo prů nastavení doby vaření na 7 minut.
⑦ Stiskněte tlačitko Start/+30SEC./Confirm, pro zahájení vaření. Uslyšíte zvukový signál, oznamující zahájení rozmrazování, na displeji bude odpočítávána doba rozmrazování. Druhý zvukový signál informuje o zahájení vaření. Ukončení vaření etapami bude signalizováno pěti zvukovými signály.

Kontrola funkci

V případě vaření pri využití funkce Micro./Grill/Combi, stiskněte tlačitko Micro./Grill/Combi. Aktuální výkon mikrovn se zobrazí na displeji na 3 vteřiny.

Podobně v režimu vaření, stiskněte tlačitko Clock/Kitchen Timer, na displeji se zobrazi aktuální čas. Po 3 vteřinách se ukazatele vrátí do původního stavu.

Obalový materiál jednoduše neodhoďte. Obaly a balicí prostředky elektrospotřebičů Zelmer jsou recyklovatelné, a zásadné by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytlík z polyetylénu (PE, PE-HD, PE-LD) odevzdejte do sběren PE k opětnému zužitkování.

Po ukončení životnosti spotřebič zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Pokud má být spotřebič definitivně vyřazen z vozu, doporučuje se po odpojení napájecího přívodu od elektrické sítě jeho odříznutí, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklačním středisku, ke kterému příslušite.

Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. ZELMER CENTRAL EUROPE s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u firmy Elektrowin a.s. Více na www.elektrowin.cz.

Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER – viz. SEZNAM ZÁRUČNÍCH OPRAVEN.

Obalové materiály mohou být nebezpečné dětem!

Obal a zařizení odevzdejte ve sběrně za účelem recyklace. Odstřihněte napájecí kabel a zničte zařizení uzávěru dvířek.

artónový obal se vyrábí z recyklovaného papíru a je třeba jej odevzdat do sběrny k opětovné recyklaci.

Oprávnou likvidací tohoto výrobku pomáháte zabránit negativním důsledkům životní prostředí a zdraví lidí, které by se mohly projevit v případě nesprávného zacházení s odpadem tohoto výrobku.

Pro podrobné informace spojené s recyklací tohoto výrobku kontaktujte prosím místní úřad nebo firmu, která se zabývá vývozem odpadu.

Dovozce/výrobce nezodpovidá za případné škody způsobené použitím zařizení v rozporu s jeho určením nebo chybnou obsluhou.

Dovozce/výrobce si vyhrazuje právo výrobek kdykoli, bez předchozího oznámení, upravovat za účelem přizpůsobení výrobku právním předpisům, normám, směrnicim nebo z konstrukčních, obchodních, estetických nebo jiných důvodů.

Pozorne si prosím prečitajte tento návod na obsluhu. Osobitnú pozornost venujte bezpečnostným pokynom. Návod na obsluhu si prosím odložte, aby ste ho mohli použit aj v budúcnosti.

Dôležité bezpečnostné pokyny 16

Montáz 17

Čistenie – údržba a obsluha ....18

Technické údaje....19

Rozmrazovanie podla hmotnosti 21

Časové rozmrazovanie 21

Minútovník....21

Automatické menu (auto menu) 21

Tabul'ka automatického menu 21

Dôležité bezpečnostné pokyny

Test kuchynských nádob:

Sietový kábel nesmie byt ohnutý ani privretý.

Čistenie – údržba a obsluha

Výrobok označený na popisnom štítku symbolom CE.

Mikrovlnné varenie – pokyny

Časové rozmrazovanie

Automatické varenie

① Stlačte tlačidlo Micro.Grill/Combi. Na displeji sa zobrazí nápis P100 a symboly a

④ Stlačte tlačidlo Start/+30SEC./Confirm, čim začnete varit. Zaznie zvukový sig a spustí sa zvolený program.

Rozmrazovanie podl'a hmotnosti

Časové rozmrazovanie

Automatické menu (auto menu)

① Stlačte dvakrát tlačidlo Weight/Time Defrost. Na displeji sa zobrazí nápis dEF2 a symboly 📄 🔒
② Otočte otočným regulátorom v smere alebo, čín nastavíte dobu rozmrazovania na 5:00.

③ Stlačte tlačidlo Micro.Grill/Combi. Na displeji sa zobrazí nápis P100 spolu so symbolmi

⑤ Stlačte tlačidlo Start/+30SEC./Confirm, čím potvrdíte nastavený výkon mikrovín.
