NÁVOD K OBSLUZE BO628SS BAUMATIC

Návod k obsluze pro Váš přístroj Baumatic

BO616SS

60 cm vestavná horkovzdušná trouba

B0628SS, B0636SS

60 cm vestavná multifunkční trouba

POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče.

Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.

Obsah

Ochrana životního prostředí 4

Důležité bezpečnostní informace 5

Specifikace 8

B0616SS 8

BO628SS 9

BO636SS 10

Ochlazovací ventilátor 11

Ovládací panel 12

Programátor trouby/časovač 12

Počáteční nastavení trouby 13

ťastavení času 13

Před prvním použitím 13

Funkce časovače 14

ťastavení funkce zvukového signálu 14

Funkce poloautomatického pečení 14

Funkce konce pečení 15

Funkce automatického pečení 16

Zrušení funkce poloautomatického a automatického pečení 17

Zrušení funkce zvukového signálu (minutky) 17

ťastavení hlasitosti zvukového signálu 18

Změna času 18

Používání trouby 18

Volba funkce trouby 18

Funkce trouby 18

Knoflík pro regulaci termostatu 20

Provozní světlo trouby 20

Pokyny pro pečení 20

Upozornění 21

Čištění a údržba 22

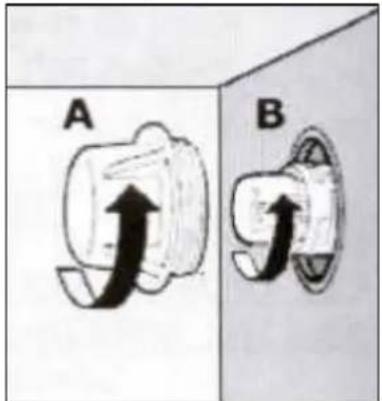

Výměna žárovky v troubě 23

Odmontování dvířek trouby za účelem vyčištění 23

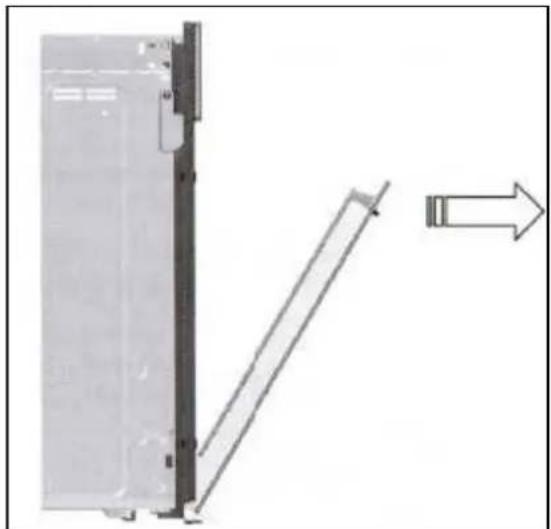

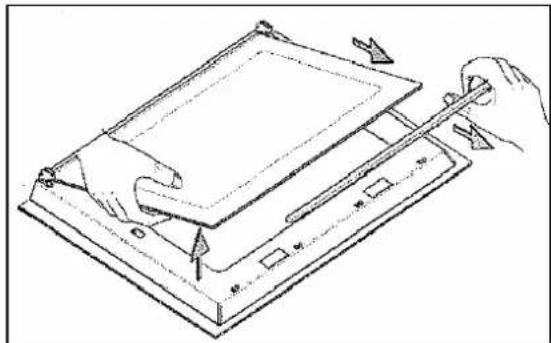

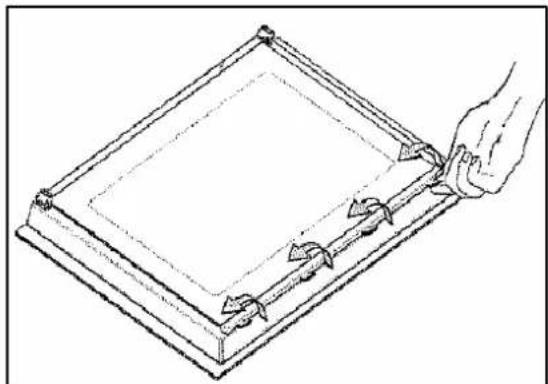

Vyjmutí vnitřního skla dvířek trouby pro účely čištění 24

Instalace 25

Umístění spotřebiče 27

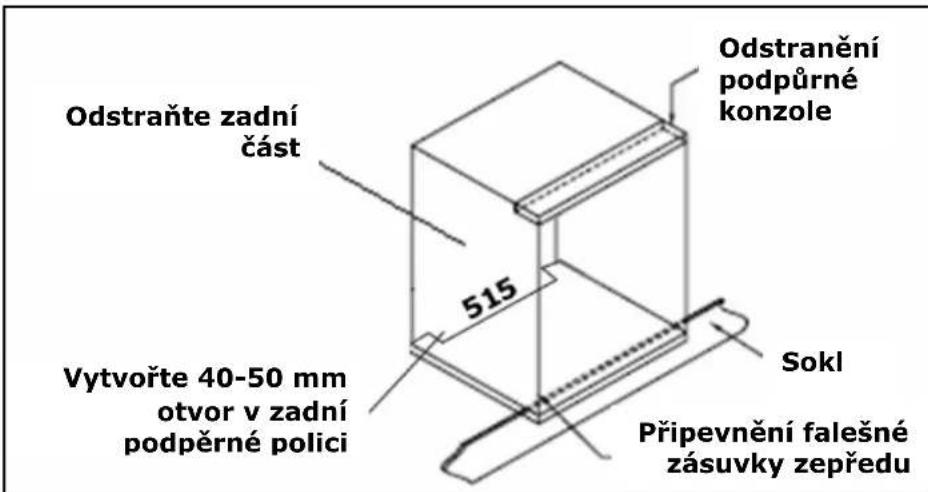

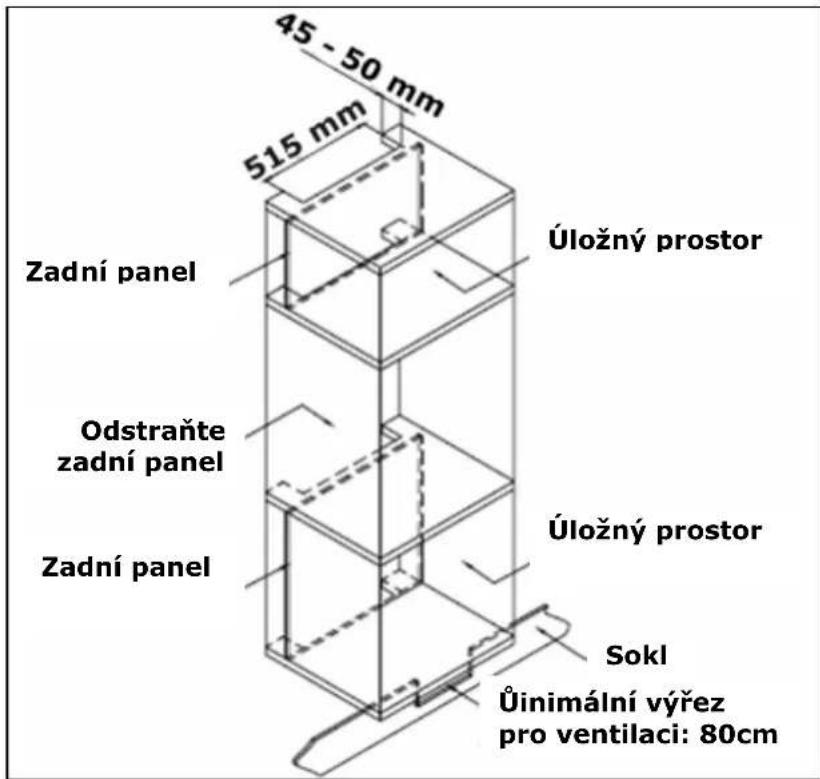

Požadavky na větrání 27

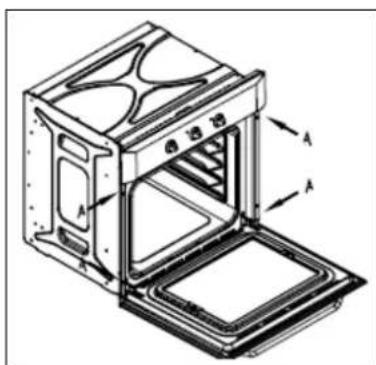

Instalace trouby do skříňové jednotky 28

Můj spotřebič nefunguje správně 29

Ochrana životního prostředí

LIKVIDACE ODPADU

Roztrídte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.185/2001 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosím, uchovejte si také účet o zaplacení za spotřebičů fakturu.

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

POPRODEJNÍ SERVIS

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:

Telefon [phone]

v pracovní dny od 9.00 do 17.00 hod. nebo na

www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje:

• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Pro Baumatic je nejdůležitější Vaše bezpečnost. Rozhodně si tuto příručku přečtěte před zahájením vlastní instalace nebo používáním tohoto spotřebiče. Pokud Vám nejsou některé informace, uvedené v této příručce, jasné, kontaktujte prosím, technické oddělení Baumatic.

Všeobecné informace

○ Tento spotřebič je určen pro použití v domácnosti a může být vestavěn do běžné kuchyňské linky či bytového vybavení.

o DÜLEŽITÉ: Okolní nábytek nebo bytové vybavení a všechny materiály použití při instalaci musí být schopny odolat při provozu spotřebiče minimální teplotě 85°C nad okolní teplotou v místnosti, kde jsou umístěny.

o Materiály a použitá lepidla musí odolávat vyšším teplotám, odpovídajícím normě ČSN – EN60335-2-6. Materiály a lepidla, které neodpovídaní uvedené normě se mohou zdeformovat nebo odlepit. V případě nedodržení tohoto upozornění Baumatic nenese jakoukoli odpovědnost za způsobené škody.

Určité typy kuchyňského nábytku z vinylu či laminátu jsou zvláště náchylné k poškození teplem nebo ke změnám barvy při teplotách nižších než jsou výše uvedené hodnoty.

- Za poškození způsobená spotřebičem instalovaným v rozporu s tímto teplotním limitem nebo umístěním okolního nábytku do vzdálenosti menší než 4 mm od spotřebiče odpovídáů vlastníkůspotřebiče.

o Použití tohoto spotřebiče k jakémukoli jinému účelu či v jakémkoli jiném prostředí bez výslovného souhlasu firmy Baumatic ruší platnost veškerých nároků na záruku.

○ U Vašeho nového spotřebiče je záruka na elektrické a mechanické vady s několika výjimkami stanovenými v Záručních podmínkách Baumatic. Výše uvedené nemá vliv na Vaše zákonná práva.

- Opravy smí provádět pouze servisní technici firmy Baumatic, nebo pracovník jejího autorizovaného servisu.

Varování a bezpečnostní pokyny

○ Tento spotřebič je v souladu s platnou evropskou legislativou v oblasti bezpečnosti. Baumatic zdůrazňuje, že tato skutečnost nevylučuje fakt, že povrchy spotřebiče se během provozu zahřívají a zůstávají horké i po ukončení provozu.

Bezpečnost dětí

○ Baumatic důrazně doporučuje, aby batolata a malé děti nebyly pouštěny do blízkosti spotřebiče a nebylo jim dovoleno dotýkat se spotřebiče, a to kdykoliv.

o Je-li nutné, aby se mladší členové rodiny pohybovali v kuchyni, mějte je stále pod bedlivým dohledem.

Obecná bezpečnost

Neumístujte na dveře trouby těžké předměty a neopírejte se o dveře, jsou-li otevřené. Mohlo by dojít k poškození závěsů dveří.

o Nenechávejte zahřátý olej či tuk bez dozoru – nebezpečí požáru.

o Nepokládejte pánve či pečící plechy přímo na dno prostoru pro troubu, nebo ho vyložte hliníkovou fólií.

○ Nedovolte, aby se součásti elektrického příslušenství nebo kabely dostaly do kontaktu s částmi spotřebiče, které se zahřívají.

o Nepoužívejte spotřebič k vytápění místnosti, kde se nachází, ani k sušení oděvů.

○ Neinstalujte spotřebič do blízkosti závěsů nebo čalouněného nábytku.

○ Nesnažte se zdvihat či posouvat pečící pomůcky pomocí dveří trouby nebo madla z důvodu rizika poškození spotřebiče nebo újmy na zdraví.

Čištění

o Čistěte troubu v pravidelných intervalech.
o Při používání i čištění spotřebiče postupujte s mimořádnou opatrností.
o DŮLEŽITÉ:ŮPřed zahájením čištění je nutné vypojit spotřebič ze sítě.Ů

Instalaceü

○ Baumatic odmítá nést odpovědnost za újmu na zdraví osob či majetkové škody způsobené nesprávným používáním nebo instalací tohoto spotřebiče.
o Při používání spotřebiče vzniká teplo, pára a vlhkost. Dbejte proto zvýšené opatrnosti a zajistěte dostatečné větrání místnosti. Používání spotřebiče po delší dobu může vyžadovat dodatečné odvětrávání.
o Máte-li pochybnosti o potřebném rozsahu odvětrávání, obraťte se na kvalifikovaného technika, který spotřebič instaloval.

ňrohlášení o shodě

o Co se týče částí spotřebiče přicházejících do kontaktu s potravinami, vyhovuje tento spotřebič požadavkům evropské směrnice 89/109, resp.vyhlášce č. 108 z 25/01/92 v rámci italské legislativy.
- CE: Spotřebič je v souladu s evropskými směrnicemi 89/336/EEC, 93/68/EEC, 73/23/EEC a pozdějšími úpravami a směrnicí „RoHS” 2002/95/CE.*
o Výrobce prohlašuje, že trouba byla vyrobena za použití povolených materiálů a vyžaduje, aby spotřebič byl instalován v souladu s platnými normami. Tento spotřebič je určen pouze k používání v domácnosti, a to zkušenou osobou.
* Směrnice RoHS znamená "omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních". Tato směrnice zakazuje uvádět na trh v rámci EU nové elektrické a elektronické výrobky obsahující olovo, kadmium, rtuť, šestimocný chróm a samozhášivé přísady polybromovaný bifenyl (PBB) a polybromovaný difenyléter (PBDE).

Specifikace

BO616SS

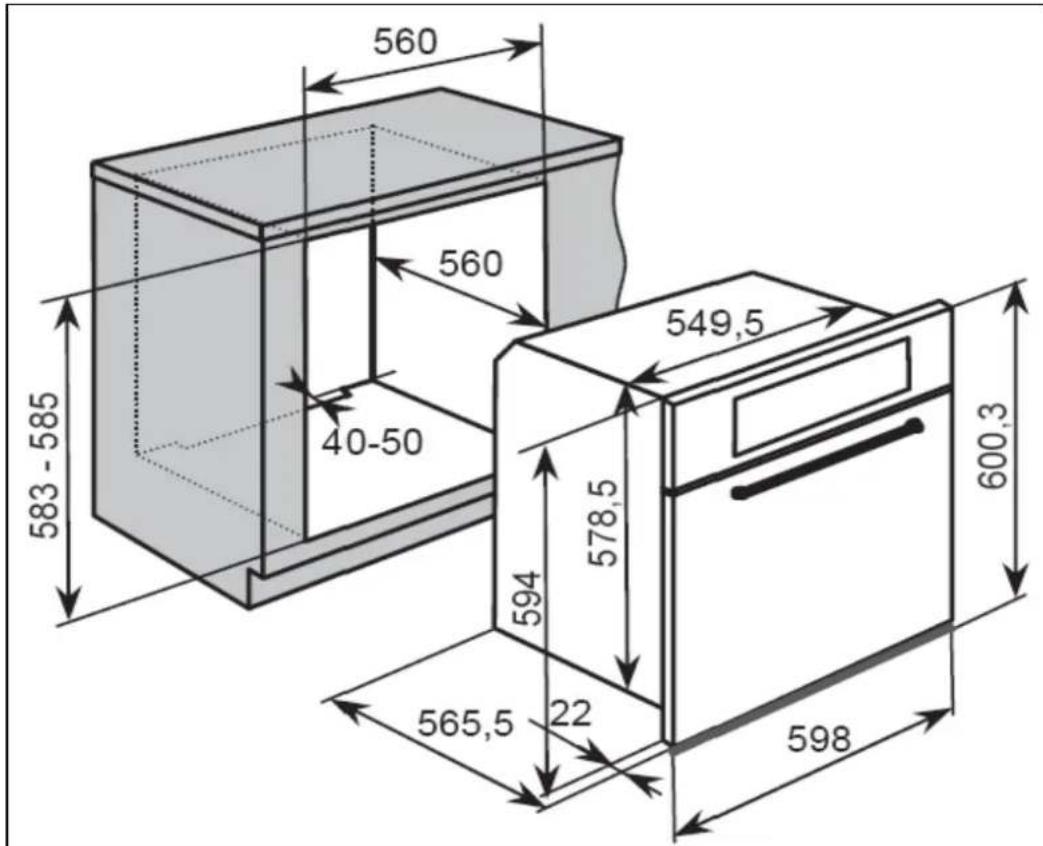

560 560 40-50 583 - 585 549,5 578,5 594 565,5 22 598 600,3

Rozměry výrobku (mm)

Výška: 600,3

Šířka: 598

Hloubka: 565,5

Rozměry otvoru pro vestavbu (mm)

Výška: 583 - 585

Šířka: 560

Hloubka: 560

Specifikace produktu

o Horkovzdušná trouba se 4 funkcemi
o Třída energetické účinnosti: A
○ Kapacita trouby: Užitný objem: 61 litrů

Celkový hrubý objem: 68 litrů

• Úplný LED programátor
  o Vnitřní osvětlení
  ○ Ochlazovací ventilátor
  o Termostatem ovládaný gril
  o Vyjímatelná dvířka s dvojitým sklem
  o Vyjímatelné vnitřní sklo dvířek

Standardní příslušenství

o Smaltovaný plech na odkapávání s držadlem
o Bezpečnostní mřížka
o Pečicí rošt

Volitelné příslušenství Pizza kámen BPS2

Elektrické údaje

Jmenovité napětí: 220 - 240 V\~ 50/60 Hz

Proudová pojistka: 16 A

Maximální jmenovitý příkon: 1,70 kW - 1,95 kW

Sítový přívodní kabel: 3žilný x 1,5 mm ^2

Hlučnost: 55 dB

560 560 549,5 583 - 585 40-50 578,5 594 565,5 22 598 600,3

Rozměry výrobku (mm)

Výška: 600,3

Šířka: 598

Hloubka: 565,5

Rozměry otvoru pro vestavbu (mm)

Výška: 583 - 585

Šířka: 560

Hloubka: 560

Specifikace produktu

o Multifunkční trouba s 5 funkcemi
○ Třída energetické účinnosti: A
○ Kapacita trouby: Užitný objem: 61 litrů

Celkový hrubý objem: 68 litrů

o Úplný LED programátor
o Vnitřní osvětlení
○ Ochlazovací ventilátor
o Termostatem ovládaný gril
o Vyjímatelná dvířka s dvojitým sklem
o Vyjímatelné vnitřní sklo dvířek

Standardní příslušenství

o 2 x smaltovaný pečicí plech
o Bezpečnostní mřížka

Volitelné příslušenství

o Pizza kámen BPS2

Elektrické údaje

Jmenovité napětí: 220 - 240 V\~ 50/60 Hz

Proudová pojistka: 16 A

Maximální jmenovitý příkon: 1,95 kW - 2,30 kW

Sítový přívodní kabel: 3žilný x 1,5 mm

Hlučnost: 55 dB

B0636SS

560 560 40-50 583 - 585 549,5 578,5 594 565,5 22 598 600,3

Rozměry výrobku (mm)

Výška: 600,3

Šířka: 598

Hloubka: 565,5

Rozměry otvoru pro vestavbu (mm)

Výška: 583 - 585

Šířka: 560

Hloubka: 560

Specifikace produktu

o Multifunkční trouba se 7 funkcemi
o Třída energetické účinnosti: A
○ Kapacita trouby: Užitný objem: 61 litrů

Celkový hrubý objem: 68 litrů

o Úplný LED programátor
○ Světlo v troubě
○ Ochlazovací ventilátor
o Termostatem ovládaný gril
o Vyjímatelná dvířka s dvojitým sklem
○ Vyjímatelné vnitřní sklo dvířek

Standardní příslušenství

o Smaltovaný pečicí plech s rukojetí
o Bezpečnostní mřížka
o Pečící rošt

Volitelné příslušenství

○ Pizza kámen BPS2

Elektrické údaje

Jmenovité napětí: 220 - 240 V\~ 50/60 Hz

Proudová pojistka: 16 A

Maximální jmenovitý příkon: 2,15 kW - 2,55 kW

Sítový přívodní kabel: 3žilný x 1,5 mm

Hlučnost: 55 dB

Ochlazovací ventilátor

○ Tangenciální ochlazovací ventilátor je umístěn uvnitř spotřebiče, kde udržuje rovnoměrně stabilní vnitřní teplotu trouby a nižší teplotu vnějšího povrchu.

o Po ukončení pečení a vypnutí trouby poběží ochlazovací ventilátor dále po určitou dobu. Tato doba bude závislá na tom, jak dlouho byla trouba zapnutá a při jak vysoké teplotě.

Pro budoucí použití si prosím poznamenejte následující informace, které najdete na informačním štítku a datum prodeje, který je uveden na Vašem účtu/faktuře:

Model

Výrobní číslo

Datum prodeje ....

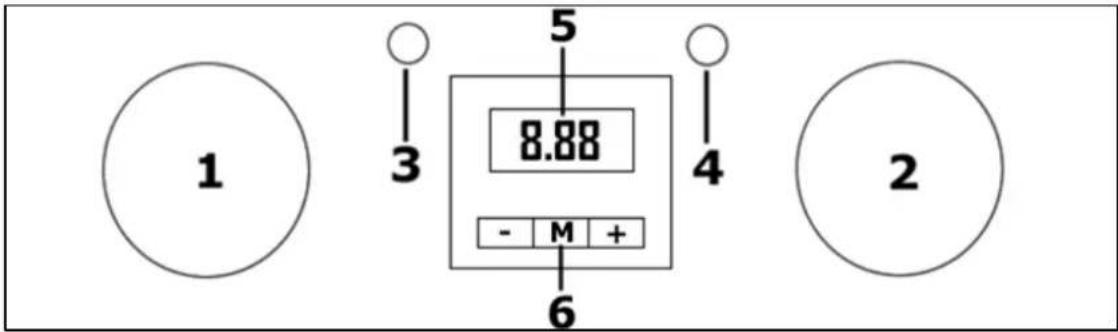

Ovládací panel

1 3 5 8.88 - M + 6 4 2

1. Knoflík pro volbu funkce trouby
2. Knoflík ovládání termostatu
3. Kontrolka napájení
4. Provozní osvětlení trouby
5. LED displej
6. Programátor / časovač trouby

ňrogramátor troubyůčasovač

1 2 3 24:00 - M + 5 6 7 4

1. Symbol automatického pečení
2. Symbol trouby v provozu
3. Symbol desetinné čárky
4. Symbol zvukové signalizace
5. Tlačítko mínus
6. Tlačítko programů
7. Tlačítko plus

Počáteční nastavení trouby

Nastavení času

Po prvním připojení vašeho spotřebiče do elektrické sítě nastavte před použitím trouby čas.

○ Když je trouba poprvé připojena k elektrické síti (nebo po přerušení dodávek energie), rozblikají se číslice na LED displeji a symbol automatického pečení (1).
○ Stiskněte a na několik vteřin podržte programovací tlačítko (6). Symbol automatického pečení zmizí a číslice přestanou blikat.
○ Zatímco symbol desetinné čárky (3) bliká, nastavte pomocí tlačítek plus (7) a mínus (5) správný čas.
○ Když se na LED displeji zobrazí správný čas, uvolněte tlačítka plus a mínus a několik vteřin počkejte. Symbol desetinné čárky přestane blikat a trouba je připravena k používání.

Před prvním použitím

○ Abyste odstranili zbytky, které mohly v troubě ulpět při výrobě, zvolte funkci horkovzdušné trouby (u trouby BO628SS zvolte konvenční pečení) a nastavte termostat na nejvyšší teplotu.
- Je naprosto normální, že při tomto procesu budou vznikat pachy.
o V průběhu tohoto procesu byste měli otevřít všechna okna v místnosti.
o Po dobu tohoto procesu vypalování nedoporučujeme zůstávat v místnosti, ve které proces probíhá.
○ Trouba by měla být na maximální teplotu zapnuta cca 30 – 40 minut.
o Poté, co vnitřní prostor trouby vychladne, můžete ho očistit teplou vodou s mýdlem. Použijte jemný hadřík nebo houbičku. Nepoužívejte abrazivní čisticí prostředky.
○ Vnější části trouby by měly být čištěny výhradně teplou mýdlovou vodou s použitím houby nebo jemné tkaniny. Nepoužívejte abrazivní čisticí prostředky.
o Doporučujeme, abyste nerezové plochy spotřebiče pravidelně ošetřovali vhodným čistícím prostředkem na nerezové plochy.

Funkce časovače

Nastavení funkce zvukového signálu

Funkce zvukového signálu odpočítává čas nastavený programátorem/ časovačem trouby. Po dokončení odpočítávání se ozve zvukový signál.

○ Pro vstup do režimu programování stiskněte a podržte tlačítko programování (ě), dokud se nerozbliká desetinná čárka.
○ Tlačítky plus (7) a mínus (5) nastavte čas požadovaný pro odpočítávání.
○ Maximální doba odpočítávání, kterou je možno nastavit, je 23 hodin a 59 minut.
○ Když se objeví správná doba odpočítávání na LED displeji, uvolněte tlačítka plus a mínus a odpočítávání začne okamžitě.
○ Na LED displeji se objeví symbol trouby v provozu (4) znázorňující, že probíhá odpočítávání.
o Po několika vteřinách začne odpočítávání a LED displej opět zobrazí aktuální čas.
o Po uplynutí odpočítávané doby se ozve zvukový signál a zmizí symbol trouby v provozu. Zvukový signál bude znít 7 minut nebo ho můžete vypnout stisknutím jakéhokoliv tlačítka programátoru / časovače.
o DŮLEŽITÉ:Ů Pokud je trouba v provozu při používání funkce zvukového signálu, trouba se na konci odpočítávání NEVYPNE. MUSÍTE otočit knoflík pro volbu funkce trouby a knoflík termostatu do polohy VYP.

Funkce poloautomatického pečení

Tato funkce Vám umožní nastavit dobu odpočítávání podobně jako u funkce odpočítávání, ale na konci pečení se trouba vypne.

• Pokrm, který chcete upéct, umístěte do trouby a zavřete dvířka.
  ○ Zvolte funkci trouby a teplotu pečení pomocí odpovídajících ovládacích knoflíků.
  ○ Stiskněte a podržte tlačítko programování (ě), dokud se nerozbliká desetinná čárka pro vstup do režimu programování, na LED displeji se objeví symbol trouby v provozu (4).

○ Uvolněte tlačítko programátoru a poté ho opět stiskněte. Symbol automatického pečení (1) zabliká a na LED displeji se krátce objeví „dur“ předtím než se zobrazí „0.00“.

○ Tlačitky plus (7) a mínus (5) nastavte čas požadovaný pro pečení.

○ Maximální doba odpočítávání, kterou je možno nastavit, je 10 hodin.

○ Když se na LED displeji objeví správná doba odpočítávání, uvolněte tlačítka plus a mínus. Pečení začne okamžitě a po několika vteřinách začne odpočítávání.

○ Na LED displeji se objeví symbol automatického pečení a symbol trouby v provozu (2).

○ Na konci doby pečení se ozve zvukový signál a na LED displeji zabliká symbol automatického pečení.

- Troubu resetujete a zvukový signál vypnete stisknutím tlačítka programátoru, dokud se na LED displeji neobjeví symbol trouby v provozu a symbol automatického pečení nezmizí.

o DŮLEŽITÉ:Ů Pokud jste neotočili knoflík pro volbu funkce trouby a knoflík ovládání termostatu do polohy VYP, trouba bude hřát i po jejím resetování.

Funkce konce pečení

Tato funkce je podobná funkci poloautomatického pečení, avšak místo nastavování času k odpočítávání volíte čas, kdy chcete, aby se trouba vypnula.

○ Pokrm, který chcete upéct, umístěte do trouby a zavřete dvířka.

○ Zvolte funkci trouby a teplotu pečení pomocí odpovídajících ovládacích knoflíků.

○ Stiskněte a podržte tlačítko programování (ě), dokud se nerozbliká desetinná čárka pro vstup do režimu programování, na LED displeji se objeví symbol zvukového signálu (4).

○ Uvolněte tlačítko programátoru a poté ho opět stiskněte. Na LED displeji zabliká symbol automatického pečení (1) a objeví se „dur“.

○ Uvolněte tlačítko programátoru a poté ho potřetí stiskněte, na LED displeji se krátce před zobrazením „0.00“ objeví „end“.

o Čas, kdy se má trouba vypnout, nastavíte pomocí tlačítek plus

(7) a mínus (5).

o Maximální doba odpočítávání, kterou je možno nastavit, je 10 hodin.

○ Když se na LED displeji objeví správný čas, uvolněte tlačítka plus a mínus. Pečení začne okamžitě a po několika vteřinách začne odpočítávání.

○ Na LED displeji se objeví symbol automatického pečení a symbol trouby v provozu (2).

○ Na konci doby pečení se ozve zvukový signál a na LED displeji zabliká symbol automatického pečení.

○ Troubu resetujete a zvukový signál vypnete stisknutím tlačítka programátoru, dokud se na LED displeji neobjeví symbol trouby v provozu a symbol automatického pečení nezmizí.

o DŮLEŽITÉ:ů Pokud jste neotočili knoflík pro volbu funkce trouby a knoflík ovládání termostatu do polohy VYP, trouba bude hřát i po jejím resetování.

Funkce automatického pečení

Tato funkce Vám umožní nastavit dobu, kdy chcete, aby se trouba vypnula, a požadovanou dobu trvání pečení.

o Pokrm, který chcete upéct, umístěte do trouby a zavřete dvířka.

○ Zvolte funkci trouby a teplotu pečení pomocí odpovídajících ovládacích knoflíků.

○ Stiskněte a podržte tlačítko programování (ě), dokud se nerozbliká desetinná čárka pro vstup do režimu programování, na LED displeji se objeví symbol zvukového signálu (4).

○ Uvolněte tlačítko programátoru a poté ho opět stiskněte. Symbol automatického pečení (1) zabliká a na LED displeji se krátce objeví „dur“ předtím než se zobrazí „0.00“.

○ Tlačítky plus (7) a mínus (5) nastavte čas požadovaný pro pečení.

○ Maximální doba odpočítávání, kterou je možno nastavit, je 10 hodin.

o Když se na LED displeji objeví správná doba odpočítávání, uvolněte tlačítka plus a mínus.

- Okamžitěůstiskněte tlačítko programátoru, na LED displeji se krátce před zobrazením „0.00“ objeví „end“.

o Čas, kdy se má trouba vypnout, nastavíte pomocí tlačítek plus (7) a mínus (5).

o ťa LED displeji se objeví symbol automatického pečení a čas.

- Spotřebič automaticky vypočítá v kolik hodin je potřeba troubu zapnout, aby pekla požadovanou nastavenou dobu.

○ Když se trouba zapne, na LED displeji se objeví symbol trouby v provozu (2) a také symbol automatického pečení.

o t'a konci doby pečení se ozve zvukový signál a na LED displeji zabliká symbol automatického pečení.

- Troubu resetujete a zvukový signál vypnete stisknutím tlačítka programátoru, dokud se na LED displeji neobjeví symbol trouby v provozu a symbol automatického pečení nezmizí.

o DŮLEŽITÉ:Ů Pokud jste neotočili knoflík pro volbu funkce trouby a knoflík ovládání termostatu do polohy VYP, trouba bude hřát i po jejím resetování.

Zrušení funkce poloautomatického a automatického pečení

○ Stiskněte a podržte současně tlačítka mínus (5) a plus (7), dokud nezmizí symbol automatického pečení (1) a nerozsvítí se symbol trouby v provozu (2).

o DŮLEŽITÉ:ŮPokud neotočíte knoflík pro volbu funkce trouby a knoflík ovládání termostatu do polohy VYP, trouba bude hřát i po jejím resetování.

Zrušení funkce zvukového signálu (minutky)

○ Pro vstup do režimu programování stiskněte a podržte tlačítko programování (6), dokud se nerozbliká desetinná čárka.

o Stiskněte a podržte současně tlačítka mínus (5) a plus (7).

o Symbol zvukového signálu (4) zmizí.

o DŮLEŽITÉ:ŮPokud neotočíte knoflík pro volbu funkce trouby a knoflík ovládání termostatu do polohy VYP, trouba bude hřát i po jejím resetování.

Nastavení hlasitosti zvukového signálu

Zvukový signál má tři různé úrovně hlasitosti - slabou, střední a hlasitou. Hlasitost nastavíte následovně:

o DŮLEŽITÉ:ů Časovač/programátor trouby nesmí být v režimu odpočítávání a musí se rozsvítit symbol trouby v provozu (2).
○ Stiskněte a podržte současně tlačítka mínus (5) a plus (7), dokud nezačne blikat desetinná čárka.
○ Stiskněte tlačítko programátoru (6) a na LED displeji se objeví „n” s číslem. Úroveň 1 je nejsilnější, 2 je střední a 3 je nejtišší.
o Požadovanou úroveň hlasitosti zvolte pomocí tlačítka mínus.

Změna času

o DŮLEŽITÉ:ůČasovač / programátor trouby nesmí být v režimu odpočítávání a musí se rozsvítit symbol trouby v provozu (2).
○ Stiskněte a podržte současně tlačítka mínus (5) a plus (7), dokud nezačne blikat desetinná čárka.
○ Tlačítka uvolněte a poté použijte tlačítka mínus a plus ke změně času.

ňoužívání trouby

Volba funkce trouby

Pro volbu Vámi požadovaného režimu pečení trouby použijte knoflík voliče volby funkce trouby. Spotřebič bude používat různé topné články uvnitř prostoru trouby, v závislosti na Vámi zvoleném režimu pečení trouby. Když je zvolena funkce, rozsvítí se indikátor napájení a trouba se rozsvítí.

Funkce trouby

Osvětleníůtroubyů(BO616SS)

Samostatné ovládání světla umožňuje svícení uvnitř trouby, i když se v ní zrovna nepeče.

Konvenčníůpečeníů(BO628SS,ůBO636SS)

Tento způsob pečení umožňuje tradiční způsob pečení s ohřevem od horního a dolního topného tělesa. Tato funkce je vhodná pro smažení a pečení pouze na jednom roštu.

Horkovzdušnáůůtroubaů(BO6Ů6SSřůůBO636SS)

Tento způsob pečení používá kruhové topné těleso při současném rovnoměrném rozvádění tepla v troubě pomocí ventilátoru. Výsledkem je rychlejší a ekonomičtější proces pečení. Ventilátor umožňuje současné pečení potravin na různých plechách při zamezení přenosu vůní a chutí z jedné potraviny na druhou.

Polovičníúgrilů(BO6Ú6SSřůBO636SS)ů

Tato metoda pečení využívá vnitřní část vrchního topného tělesa, které směřuje teplo přímo dolů na připravované pokrmy. Tato funkce je vhodná k pečení iny, toastů a masa, atd.

Hlavníügrilü(BO636SS)ü

Tato metoda pečení využívá vnitřní i vnější části vrchního topného tělesa, která směřují teplo přímo dolů na připravované pokrmy. Tato funkce je vhodná pro grilování středních nebo větších porcí klobás, slaniny, steaků, ryb, apod.ů

Režimůrozmrazováníů(BO6Ů6SSřůBO636SS)ů

Ventilátor běží bez zapnutého topného tělesa s cílem zkrátit dobu rozmrazení zmraženého pokrmu. Doba potřebná k rozmražení daného pokrmu bude záviset na teplotě místnosti, na množství a typu pokrmu. Vždy si přečtěte pokyny pro rozmrazování, uvedené na obalu pokrmu.

Pouzeůspodníůtopnéůtělesou(BO62tŠS)ů

Při tomto způsobu úpravy pokrmů se využívá spodní otopné těleso, z něhož teplo směřuje nahoru k upravovaným pokrmům. Funkci je vhodné využívat ozvolné úpravě nebo k ohřevu pokrmů.

Konvenčníůpečeníůaůventilátorů(BO62tŠS)ů

Tento způsob pečení umožňuje tradiční způsob pečení s ohřevem od horního a dolního topného tělesa a s rozváděním tepla pomocí ventilátoru. Tím se zajišťuje rychlé a rovnoměrné rozložení tepla. Vhodné pro lehké a jemné pečení, jako je například pečivo.

Ventilátorůaůhlavníůgrilů(BO636SS)ů

Při tomto způsobu úpravy pokrmů se využívá horní topná spirála v kombinaci s ventilátorem, což napomáhá rychlé cirkulaci tepla. Tato funkce je vhodná pro rychlé zhneđnutí a uchování štávy např. ve steacích, hamburgerech, zelenině, atd.ů

Ventilátorůaůpolovičníůgrilů(BO62tŠS)ů

Při tomto způsobu úpravy pokrmů se využívá horní topná spirála v kombinaci s ventilátorem, což napomáhá rychlé cirkulaci tepla. Tato funkce je vhodná pro zhnědnutí a uchování šťávy např. ve steacích, hamburgerech, zelenině, atd.

ü

Ventilátorůaůspodníůtopnéůtělesoů(BO62tŠSřů BO636SS)ů

Tato metoda využívá spodní těleso a ventilátor, který napomáhá cirkulaci tepla v troubě. Tato funkce je vhodná pro sterilizaci a zavařování.

Knoflík pro regulaci termostatu

250 200 150 100 50

Pro nastavení požadované teploty použijte knoflík ovládání termostatu. Teplotu je možno regulovat v rozsahu 50 - 250°C.

ňrovozní světlo trouby

°C 250 200 150 100 50

Toto světlo se zapne, aby indikovalo, že jsou topná tělesa trouby v provozu. Jakmile se dosáhne teploty, nastavené na kolečku ovládání termostatu, světlo se vypne. V průběhu vlastního pečení se bude světlo střídavě zapínat a vypínat.

Neměliůbysteůvkládatůpotravinyůdoůtroubyřůdokudůneníůještěů dosaženoůsprávnéůteplotyůpečení.ů

ňokyny pro pečení

• Pokud jde o dobu a teplotu pečení, podívejte se na instrukce, udané výrobcem na obalech daných pokrmů. Jakmile se seznámíte s provozem svého spotřebiče, je možno nastavovat teploty a doby s ohledem na vaše osobní chuťové preference.
  o Jestliže používáte funkci ventilátoru trouby, měli byste dodržovat informace, uvedené na obalu pokrmu pro tento konkrétní režim pečení.
  ○ Troubu byste měli předehřát a potravinu do ní neumístovat dříve, než zhasne provozní indikátor teploty. Když používáte režim ventilátoru, neměli byste volit předehřev; musíte ovšem prodloužit dobu pečení, uvedenou na obalu potraviny, nejméně o 10 minut.

o DŮLEŽITÉ:ŮPřed pečením VŽDY troubu předehřejte.

○ Pokud není na balení pokrmu návod k přípravě v režimu horkovzdušné trouby, snižte dobu a teplotu pečení o 10% od hodnot uvedených pro konveční režim pečení.

o Před pečením se ujistěte, že jsou zmražené pokrmy zcela rozmražené. Toto nedodržujte, pokud je na obalu pokrmu uvedeno „před pečením nerozmrazovat“.

o Před vlastním pečením zkontrolujte, zda nezůstalo v troubě nepotřebné příslušenství.

○ Umístěte pečicí rošty do středu trouby a ponechejte mezi nimi takové mezery, které umožní cirkulaci vzduchu.

○ Když kontrolujete pokrmy, snažte se co nejméně otevírat dvířka trouby.

o V průběhu pečení bude světlo v troubě svítit.

Upozornění

o Při používání kterékoli z funkcí pečení, včetně funkcí grilování, mějte dvířka trouby zavřená.

○ Nezakrývejte smaltované plechy na pečení hliníkovou fólií ani nezahřívejte pod grilem pokrmy do ní zabalené. Vysoká tepelná odrazivost alobalu by mohla poškodit topné těleso grilování.

o Dno trouby byste rovněž neměli pokrývat alobalem.

o Při pečení nikdy neumistujte nádoby přímo na dno trouby. Vždy je pokládejte na dodané rošty.

- Topná tělesa pro grilování a další vnitřní součásti trouby se během jejího provozu extrémně zahřejí. Zamezte proto nechtěnému dotyku s těmito částmi při manipulaci s potravinou, kterou grilujete.

o DŮLEŽITÉ: Při otevírání dvířek si dejte pozor na to, abyste se nepopálili o horké části trouby nebo o páru.

○ VAROVÁNÍ:ů Přístupné části se při provozu trouby stávají horkými. Když je trouba v provozu, udržujte děti v dostatečné vzdálenosti od trouby.

Držadlo na smaltovaném plechu na pečení je určeno pouze k jeho přemistování, nikoli k vyjímání plechu ven z trouby. Pokud vytahujete plechy na pečení, vždy použijte kuchyňské rukavice.

Držadlo na smaltovaném plechu na pečení nenechávejte na místě, pokud je spotřebič zapnutý.

Čištění a údržba

Čištění musí být prováděno, pouze pokud je trouba chladná.

Přístroj by měl být před započetím jakéhokoli čištění odpojen ze síťového napájení.

○ Trouba by před prvním použitím a po každém dalším použití měla být vždy pečlivě vyčištěna. Tím zabráníte připečení zbytků jídel na interiér trouby. Po několikerém připečení zbytků bude daleko složitější je odstranit.
o Povrchy trouby nikdy nečistěte parou.
○ Vnitřní prostor trouby by měl být čištěn výhradně teplou mýdlovou vodou s použitím bud'houby, nebo jemné tkaniny. Nepoužívejte abrazivní čisticí prostředky.
○ Pokud se objeví na spodní straně vnitřku trouby skvrny, pocházejí od rozstříknutého pokrmu nebo od vystříknutého pokrmu, k čemuž dochází v průběhu procesu pečení. Jde pravděpodobně o důsledek toho, že je jídlo pečeno bud' při příliš vysoké teplotě, nebo v příliš malé nádobě.
o Měli byste nastavit teplotu pečení, která je vhodná pro zpracování daného typu pokrmu. Rovněž byste měli zajistit, aby byl pokrm vložen do přiměřeně velké nádoby a tam, kde je potřeba, použijte smaltované plechy na pečení.
○ Vnější části trouby by měly být čištěny výhradně teplou mýdlovou vodou s použitím houby nebo jemné tkaniny. Nepoužívejte abrazivní čisticí prostředky.
○ Doporučujeme, abyste nerezové plochy spotřebiče pravidelně ošetřovali vhodným čistícím prostředkem na nerezové plochy.
○ Pokud na vašem zařízení používáte určitý druh čisticího prostředku na čištění trub, musíte u výrobce čisticího prostředku ověřit, zda je vhodný pro použití u vašeho zařízení.
○ Poškození, které je způsobeno na přístroji čisticím prostředkem, nebude firmou Baumatic opraveno zdarma, i když je zařízení v záruční lhůtě.

Výměna žárovky v troubě

DÜLEŽITÉ:üTroubaümusíübýtůodpojenaůodůzdrojeů elektrickéüenergieůpředtím,ůnežůbudeteůžárovkuů vyjímatůneboůvyměňovat.ů

A B

○ Vyjměte z trouby všechny poličky a smaltovaný plech.
○ Sejměte kryt žárovky jeho otočením proti směru hodinových ručiček.
○ Odšroubujte žárovku po směru hodinových ručiček a vyjměte ji z objímky.

o Vložte novou mini žárovku 25 W/300°C.
o Nepoužívejte jiný typ žárovky.
o Vratte kryt žárovky zpět na jeho místo.

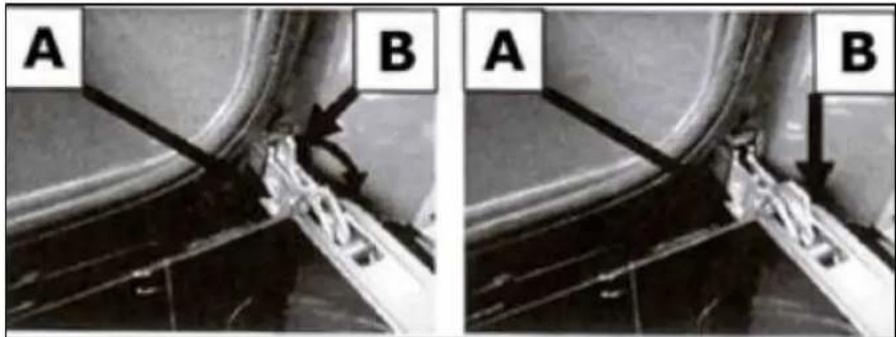

Odmontování dvířek trouby za účelem vyčištění

Pro usnadnění čistění vnitřku trouby a jejího vnějšího rámu je možno následujícím způsobem demontovat dvířka:

o Závěsy (A) mají na sobě dva pohyblivé šrouby (B).ů
o Pokud zvednete oba posuvné šrouby (B),ů potom se závěsy (A)ůuvolní z krytu trouby.
○ Uchopte dvířka uprostřed stran a poté je mírně nakloňte směrem do vnitřku trouby a následně je jemně vytáhněte směrem ven.
o DÜLEŽITÉ: Ujistěte se, že jsou dvířka vždy podepřená, a že je pro potřeby čištění pokládáte na měkký odkládací materiál.

Dvířka trouby a sklo v nich by měly být čištěny výhradně vlhkým hadříkem a malým množstvím čisticího prostředku. Hadřík se nesmí před použitím dostat do kontaktu s jakoukoli chemikálií nebo čisticím prostředkem.

○ Pro zpětné namontování dvířek zavedte panty do jejich štěrbin a dvířka plně zavřete.

o DÜLEŽITÉ: Pohyblivé šrouby (B) musí být před uzavřením dvířek dotaženy zpět do jejich původní polohy.

- Při demontáži dvířek bud’te opatrní, aby nedošlo k vytlačení blokovacího systému pantů, neboť tento systém pantů používá silnou pružinu.

○ Dvířka nikdy neponořujte do vody.

Vyjmutí vnitřního skla dvířek trouby pro účely čištění

o Pro usnadnění čištění je možno vnitřní sklo dvířek vytáhnout.

o Dvířka trouby otevřete do úhlu 45°.

○ V horní části dvířek trouby je plastové těsnění, které má 4 malé drážky.

- Do jedné z malých drážek vložte vodorovně minci a otočte jí doprava. Ucítíte, že se část plastového těsnění uvolní ze dveří.

○ Tento postup zopakujte u 3 zbývajících drážek a odstraňte plastové těsnění.

- To vám umožní přístup k vnitřnímu sklu dvířek. Opatrně, vytáhněte sklo z dvířek trouby.

o DÜLEŽITÉ: Pečlivě si zaznamenejte, jak sedělo sklo uvnitř dvířek trouby. Sklo dvířek musíte vrátit zpět do stejné polohy.

o Nepoužívejte žádné abrazivní čisticí prostředky, které by jej mohly poškodit.

○ Nezapomeňte, že pokud dojde k poškrábání plochy skleněné desky, může to vést k nebezpečnému selhání.

o Pri opětovné instalaci zasuňte sklo do dvířek trouby. DŮLEŽITÉ: Ujistěte se, zda sklo sedí správně ve spodní části dvířek, a zda je ve své původní poloze.

○ Nainstalujte zpět plastové těsnění do horní části dvířek, zatlačte ho, dokud nezapadne do své původní polohy.

Instalace

Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s platnými verzemi následujících předpisů.

o Příslušné předpisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují.

o Stavebními předpisy.

o Předpisy pro elektrické instalace.

o Předpisy o elektrické energii při práci.

Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je stejná jako hodnota napětí Vašeho síťového zdroje.

VAROVÁNÍ: TOTO ZAŘÍZENÍ MUSÍ BÝT UZEMNĚNO.

o Tento spotřebič musí být připojen k dvoupólové zásuvce s kapacitou 16 A, jištěné pojistkami, se vzdáleností mezi kontakty 3 mm a umístěné tak, aby byla snadno přístupná pro připojení spotřebiče. Zásuvka musí být přístupná i v případě, když je trouba umístěna ve svém krytu.

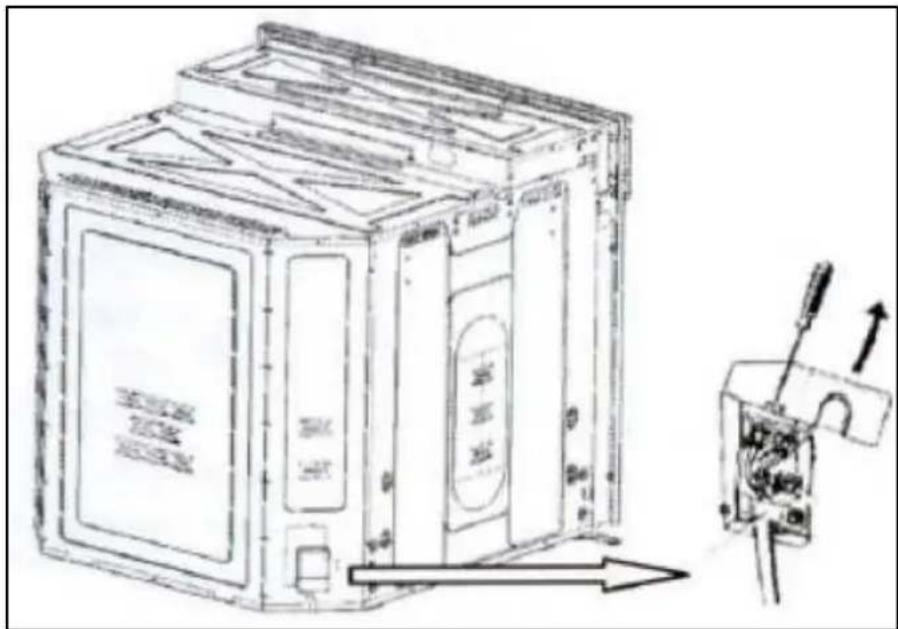

○ Pokud chcete připojit napájecí kabel trouby, uvolněte a sejměte kryt bloku svorkovnice, abyste se dostali ke kontaktům uvnitř svorkovnice. Provedte zapojení, zajistěte kabel v dané poloze dodanou svorkou na kabely a následně blok svorkovnice zase zakryjte.

○ Pokud musíte vyměnit napájecí kabel trouby, musí být zemnící vodič (žlutozelený) vždy o 10 mm delší než ostatní napájecí vodiče.

- Je nutno zajistit, aby teplota napájecího sítového kabelu nepřekročila 50°C.

o Pokud je napájecí kabel poškozen, musí být nahrazen ekvivalentním kabelem, který je možno opatřit prostřednictvím obchodního zástupce Baumatic.

Umístění spotřebiče

560 560 40-50 583 - 585 549,5 578,5 594 565,5 22 598 600,3

○ Ujistěte se, že otvor, do kterého chcete troubu umístit, má rozměry, uvedené na horním nákresu.
○ Trouba musí být zamontována do skříňky trouby, který má větrací otvory specifikované v oddílu "Požadavky na větrání".
- Ověřte, zda byl odstraněn zadní panel skříňové jednotky nábytku.

Požadavky na větrání

Odstraňte zadní část Vytvořte 40-50 mm otvor v zadní podpěrné polici 515 Odstranění podpůrné konzole Sokl Připevnění falešné zásuvky zepředu

Obrázek zobrazuje požadavky na větrání a na otvory pro instalaci spotřebiče do standardní kuchyňské jednotky.

45 - 50 mm 515 mm Zadní panel Úložný prostor Odstraňte zadní panel Zadní panel Úložný prostor Sokl Úinimální výřez pro ventilaci: 80cm

Obrázek zobrazuje požadavky na větrání a na otvory pro instalaci spotřebiče do vysoké kuchyňské jednotky.

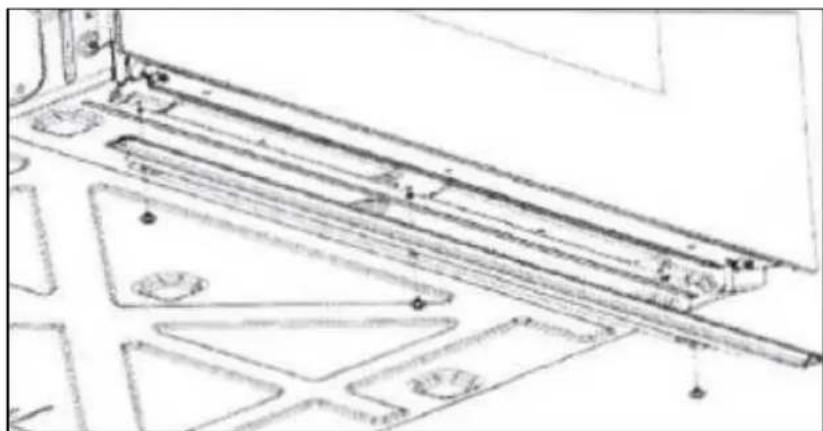

Instalace trouby do skříňové jednotky

o DŮLEŽITÉ:Ů Před instalací spotřebiče do skřiňové jednotky MUSÍTE na samé dno trouby připevnit odkapávací plech pomocí 3 dodaných šroubů. Obrázek výše znázorňuje, jak máte odkapávací plech nainstalovat.

Zkontrolujte, zda je trouba v jednotce dokonale připevněna. Zabudování trouby do jednotky provedeme pomocí čtyř šroubů a víček, které jsou součástí dodávky.

Otevřete dvířka trouby a prošroubujte čtyři otvory na okrajích trouby až do skříňky.

Můj spotřebič nefunguje správně

Troubaûnezapíná.ǔ ǔ

o Zkontrolujte, zda jste nastavili funkci a teplotu pečení.
○ Zkontrolujte, zda je na LED displeji rozsvícen symbol automatického pečení (1).

Zdáúse, úžeútroubaůaúgrilůnejsouůpodůnapětím. ú ú

○ Zkontrolujte, zda je přístroj správně připojen k sítovému zdroji elektrického napětí.
o Zkontrolujte, zda jsou pojistky ve funkčním stavu.

Grilüfunguje, üaleühlavníütroubaünikoli. ü

o Zkontrolujte, zda jste vybrali správnou funkci pečení.

Grilůůaůůhorníůůtopnéůůtělesoůůnefungujíůůneboůůseůůběhemůůpoužití vypínajíůnaůdlouhouůdobu.ů ů

○ Nechte troubu alespoň dvě hodiny zchladnout. Jakmile zchladne, zkontrolujte, zda spotřebič nezačal opět správně pracovat.

Méújídloúseúneohříváúsprávně.ů ů

○ Zkontrolujte, zda jste nastavili správnou teplotu a funkci pečení pro jídlo, které pečete. Pro dosažení co nejlepšího výsledku je vhodné nastavit teplotu pečení v toleranci plus mínus 10°C.

Mojeůpotravinaůseůnepečeůrovnoměrně.ů ů

○ Zkontrolujte, zda je trouba řádně nainstalována, a zda je v rovině.
○ Zkontrolujte, zda jsou rošty na správném místě a zda pečete při správné teplotě.

Světloůvůtrouběůnesvítí.ů ů

○ Viz strana 22 a dále postupujte podle oddílu „Výměna žárovky v troubě“.

o Pára a kondenzace jsou přirozeným důsledkem při pečení každé potraviny, která má vysoký obsah vody, jako jsou například zmrzlé pokrmy, kuřata apod.

- Ke kondenzaci může docházet uvnitř trouby nebo mezi skly ve dvířkách trouby. Nemusí se nutně jednat o znak toho, že trouba nefunguje správně.

○ Nenechávejte jídlo v troubě, aby se ochladilo poté, co bylo ohřáté, a trouba byla vypnutá.

o Tam, kde je to praktické, používejte při ohřevu pro snížení množství vytvořené kondenzace zakrytou nádobu.

Důležité informace a závěrečná upozornění!

DŮLEŽITÉ: Jestliže váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz – www.baumatic.com nebo se obraťte na svého prodejce.

Baumatic ČR spol s.r.o.

Lípová 665

460 01 Liberec 4

Tel: [phone]
