POZNÁMKA: Tento návod s pokyny pro uživatele obsahuje důležité informace včetně bodů k bezpečnosti a instalaci, které Vám umožní plně využít vlastnosti Vašeho spotřebiče. Uchovejte jej prosím, na bezpečném místě, aby byl snadno přístupný pro budoucí použití jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.

DD 19/08/11

Obsah

Ochrana životního prostředí 3

Důležité bezpečnostní informace 5

Specifikace 8

P611BS/SS 8

P622BS/SS 9

P632BS/SS/W 10

Elektrické údaje 11

Ochlazovací ventilátor 11

Ovládací panel 12

P611BS/SS 12

P622BS/SS 12

P632BS/SS 12

Displej programátoru / časovače trouby 13

Nastavení a používání programátoru/časovače trouby 13

Volba režimu manuálního provozu 13

Nastavení času 13

Časovač trouby 13

Před prvním použitím 13

Nastavení funkce zvukového signálu 14

Nastavení funkce trvání pečení (doba pečení) 15

Nastavení funkce konce pečení 16

Nastavení funkce počáteční a konečný čas 16

Regulace zvukového signálu 17

Volba funkce a teploty pečení 18

Volba režimu manuálního provozu 18

Volba funkce trouby 18

Standardní funkce trouby P611BS/SS, P622BS/SS a P632BS/SS18

Dodatečné funkce P611BS/SS 19

Dodatečné funkce P622BS/SS a P632BS/SS 19

Dodatečné funkce P632BS/SS 19

Knoflík pro regulaci termostatu 20

Provozní světlo trouby 20

Pokyny pro pečení 20

Úrovně roštů 22

Čištění a údržba 22

Vyjímatelný kryt grilu (pouze u modelu P632BS/SS/W) 23

Výměna žárovky v troubě 23

Odmontování dvířek trouby za účelem vyčištění 23

Instalace 24

Připojení do elektrické sítě 25

Instalace trouby do kuchyňské skříňky 26

Umístění spotřebiče 26

Požadavky na větrání 26

Můj spotřebič nepracuje správně 28

Baumatic čisticí prostředky 28

Ochrana životního prostředí

LIKVIDACE ODPADU

Roztrídte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.185/2001 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

Prosím, uchovejte si také účet o zaplacení za spotřebič/fakturu.

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

POPRODEJNÍ ŪERVIŮ

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci prosíme, kontaktujte naše servisní středisko:

Telefon 800 185 ü63

v pracovní dny od 9.00 do 17.00 hod. nebo na

www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje:

• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat z Vašeho spotřebiče maximální výkon. Uchovávejte ji na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Pro Baumatic je nejdůležitější Vaše bezpečnost. Rozhodně si tuto příručku přečtěte před zahájením vlastní instalace nebo používáním tohoto spotřebiče. Pokud Vám nejsou některé informace, uvedené v této příručce, jasné, kontaktujte prosím, technické oddělení Baumatic.

Všeobecné informace

○ Tento spotřebič je určen pro použití v domácnosti a může být vestavěn do běžné kuchyňské linky či bytového vybavení.

o DÜLEŽITÉ: Okolní nábytek nebo bytové vybavení a všechny materiály použití při instalaci musí být schopny odolat při provozu spotřebiče minimální teplotě 85°C nad okolní teplotou v místnosti, kde jsou umístěny.

o Materiály a použitá lepidla musí odolávat vyšším teplotám, odpovídajícím normě ČSN – EN60335-2-6. Materiály a lepidla, které neodpovídaní uvedené normě se mohou zdeformovat nebo odlepit. V případě nedodržení tohoto upozornění Baumatic nenese jakoukoli odpovědnost za způsobené škody.

Určité typy kuchyňského nábytku z vinylu či laminátu jsou zvláště náchylné k poškození teplem nebo ke změnám barvy při teplotách nižších než jsou výše uvedené hodnoty.

- Za poškození způsobená spotřebičem instalovaným v rozporu s tímto teplotním limitem nebo umístěním okolního nábytku do vzdálenosti menší než 4 mm od spotřebiče odpovídáů vlastníkůspotřebiče.

o Použití tohoto spotřebiče k jakémukoli jinému účelu či v jakémkoli jiném prostředí bez výslovného souhlasu firmy Baumatic ruší platnost veškerých nároků na záruku.

○ U Vašeho nového spotřebiče je záruka na elektrické a mechanické vady s několika výjimkami stanovenými v Záručních podmínkách Baumatic. Výše uvedené nemá vliv na Vaše zákonná práva.

- Opravy smí provádět pouze servisní technici firmy Baumatic, nebo pracovník jejího autorizovaného servisu.

Řarování a bezpečnostní pokyny

○ Tento spotřebič je v souladu s platnou evropskou legislativou v oblasti bezpečnosti. Baumatic zdůrazňuje, že tato skutečnost nevylučuje fakt, že povrchy spotřebiče se během provozu zahřívají a zůstávají horké i po ukončení provozu.

Bezpečnost dětí

○ Baumatic důrazně doporučuje, aby batolata a malé děti nebyly pouštěny do blízkosti spotřebiče a nebylo jim dovoleno dotýkat se spotřebiče, a to kdykoliv.

o Je-li nutné, aby se mladší členové rodiny pohybovali v kuchyni, mějte je stále pod bedlivým dohledem.

ňbecná bezpečnost

Neumístujte na dveře trouby těžké předměty a neopírejte se o dveře, jsou-li otevřené. Mohlo by dojít k poškození závěsů dveří.

o Nenechávejte zahřátý olej či tuk bez dozoru – nebezpečí požáru.

o Nepokládejte pánve či pečící plechy přímo na dno prostoru pro troubu, nebo ho vyložte hliníkovou fólií.

○ Nedovolte, aby se součásti elektrického příslušenství nebo kabely dostaly do kontaktu s částmi spotřebiče, které se zahřívají.

o Nepoužívejte spotřebič k vytápění místnosti, kde se nachází, ani k sušení oděvů.

○ Neinstalujte spotřebič do blízkosti závěsů nebo čalouněného nábytku.

○ Nesnažte se zdvihat či posouvat pečící pomůcky pomocí dveří trouby nebo madla z důvodu rizika poškození spotřebiče nebo újmy na zdraví.

Čištění

o Čistěte troubu v pravidelných intervalech.
o Při používání i čištění spotřebiče postupujte s mimořádnou opatrností.
o DŮLEŽITÉ:ů Před zahájením čištění je nutné vypojit spotřebič ze sítě.ů

Instalace

Instalaceůütohotoůůspotřebičeůmusíůůbýtůůprovedenaů adekvátněůůkvalifikovanouůůosobouůůvůůsouladuůůsů pokynyůvýrobce.

○ Baumatic odmítá nést odpovědnost za újmu na zdraví osob či majetkové škody způsobené nesprávným používáním nebo instalací tohoto spotřebiče.
o Při používání spotřebiče vzniká teplo, pára a vlhkost. Dbejte proto zvýšené opatrnosti a zajistěte dostatečné větrání místnosti. Používání spotřebiče po delší dobu může vyžadovat dodatečné odvětrávání.
o Máte-li pochybnosti o potřebném rozsahu odvětrávání, obraťte se na kvalifikovaného technika, který spotřebič instaloval.

Prohlášení o shodě

Tento spotřebič je v souladu s následujícími Evropskými směrnicemi:

• 2006/95/CE Směrnice o nízkém napětí
• 2004/108/CE Elektromagnetická kompatibilita "EMC"
• Nařízení č. 1935/2004/CE Tento spotřebič je vhodný pro kontakt s potravinami

o Výše zmíněné směrnice jsou v souladu s 93/68/EEC týkající se značení CE.

o Výrobce prohlašuje, že trouba byla vyrobena za použití povolených materiálů a vyžaduje, aby spotřebič byl instalován v souladu s platnými normami. Tento spotřebič je určen pouze k používání v domácnosti, a to zkušenou osobou.

Üpecifikace

P611BÜ/ÜÜ

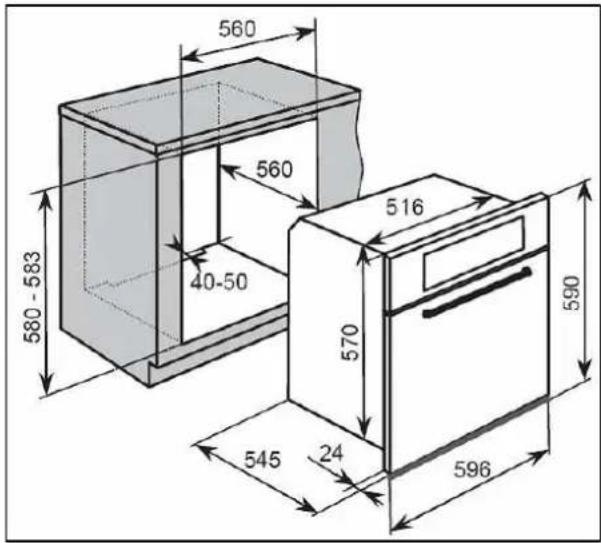

Rozměry výrobku a výřezu pro vestavbu

560 560 40-50 516 570 590 545 24 596 580 - 583

Rozměry výrobku:

Výška: 590 mm

Šířka: 596 mm

Hloubka: 545 mm

Rozměry otvoru:

Výška: 580 - 583 mm

Šířka: 560 mm

Hloubka: 560 mm

Üpecifikace produktu

• 4 funkce trouby
  o Třída energetické účinnosti: A
  o Kapacita trouby: Užitný objem: 50 litrů

Celkový hrubý objem: 59 litrů

○ Vnitřní osvětlení
o Úplný LED programátor
○ Ochlazovací ventilátor
o Termostatem ovládaný gril
o Vyjímatelná dvířka s trojitým sklem
o Povrchová úprava proti otiskům prstů (pouze P611SS)
o Vnitřní povrch s lehce čistitelným smaltem

Útandardní příslušenství

o Vyjímatelné boční mřížky
o Bezpečnostní mřížka
o Smaltovaný plech na odkapávání vybavený držadlem
o Pečicí rošt

Volitelné příslušenství

o TEL2KIT Teleskopické výsuvy
○ SCL4KIT Katalytické desky *
○ BPS2 Pizza kámen

* Dovolujeme si Vás upozornit, že teleskopické výsuvy a katalkytické desky nelze používat současně.

P6ǚǔBǔ/ǔǔ

Rozměry výrobku a výřezu pro vestavbu

560 560 40-50 580 - 583 516 570 590 545 24 596

Rozměry výrobku:

Výška: 590 mm

Šířka: 596 mm

Hloubka: 545 mm

Rozměry otvoru:

Výška: 580 - 583 mm

Šířka: 560 mm

Hloubka: 560 mm

Üpecifikace produktu

◦ 7 funkcí trouby

o Třída energetické účinnosti: A

o Kapacita trouby: Užitný objem: 50 litrů

Celkový hrubý objem: 59 litrů

○ Vnitřní osvětlení

○ Ochlazovací ventilátor

o Termostatem ovládaný gril

o Vyjímatelná dvířka s trojitým sklem

o Povrchová úprava proti otiskům prstů (pouze P622SS)

o Vnitřní povrch s lehce čistitelným smaltem

Útandardní příslušenství

o Vyjímatelné boční mřížky

o 2 bezpečnostní mřížky

o Smaltovaný plech na odkapávání vybavený držadlem

o Pečicí rošt

o Jednoúrovňové teleskopické výsuvy

Volitelné příslušenství

○ SCL4KIT Katalytické desky *

○ BPS2 Pizza kámen

* Dovolujeme si Vás upozornit, že teleskopické výsuvy a katalkytické desky nelze používat současně.

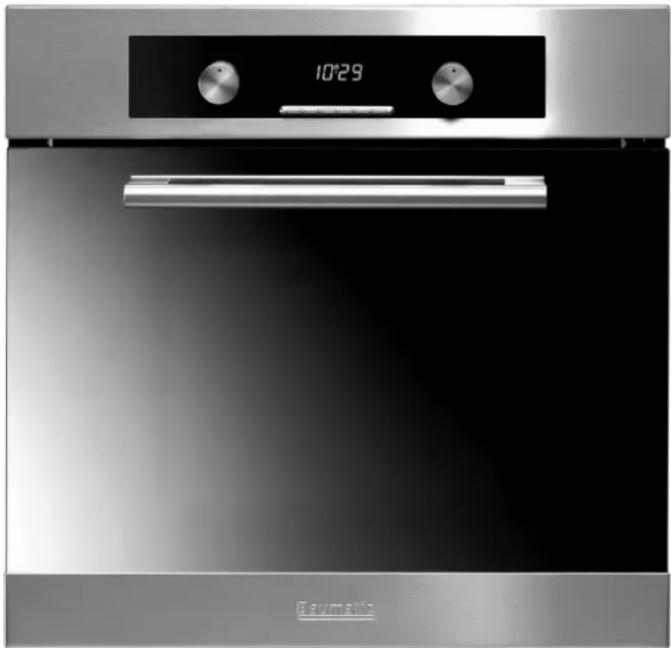

P63ǚBǚ/ǚǔ/W

Rozměry výrobku a výřezu pro vestavbu

560 560 40-50 516 570 590 545 24 596 580-583

Rozměry výrobku:

Výška: 590 mm

Šířka: 596 mm

Hloubka: 545 mm

Rozměry otvoru:

Výška: 580 - 583 mm

Šířka: 560 mm

Hloubka: 560 mm

Üpecifikace produktu

- 9 funkcí trouby

o Třída energetické účinnosti: A

o Kapacita trouby: Užitný objem: 50 litrů

Celkový hrubý objem: 59 litrů

○ Vnitřní osvětlení

○ Ochlazovací ventilátor

o Termostatem ovládaný gril

o Vyjímatelná dvířka s trojitým sklem

o Povrchová úprava proti otiskům prstů (pouze P632SS)

o Vnitřní povrch s lehce čistitelným smaltem

Útandardní příslušenství

o Vyjímatelné boční mřížky

o 2 bezpečnostní mřížky

o 2 smaltované plechy na odkapávání vybavené držadlem

o Pečicí rošt

o Teleskopické výsuvy – 2 úrovně

○ BPS2 Pizza kámen

Elektrické údaje

ü

Jmenovitéůnapětí: 230 V 50 Hz

Proudováůpojistka: 16 A

Maximálníůjmenovitýůpříkon:ůůůůů

2,40 kW řP611ŮŮ/BŮ, P6ůůŮŮ/BŮ)

3,30 kW řP63ůBŮ/ŮŮ/W)

Sítovýůpřívodníůkabel: 3 x 1,5 mm²

Žárovkaúosvětleníůvnitřkuůtrouby: 25 W/300°C šroubovací mini žárovka

ňchlazovací ventilátor

○ Tangenciální ochlazovací ventilátor je umístěn uvnitř spotřebiče, kde udržuje rovnoměrně stabilní vnitřní teplotu trouby a nižší teplotu vnějšího povrchu.

o Po ukončení pečení a vypnutí trouby poběží ochlazovací ventilátor dále po určitou dobu. Tato doba bude závislá na tom, jak dlouho byla trouba zapnutá a při jak vysoké teplotě.

Pro budoucí použití si prosím, poznamenejte následující informace, které najdete na informačním štítku a datum prodeje, který je uveden na Vašem účtu/faktuře. Informační štítek se nachází uvnitř trouby po pravé straně.

Model

Výrobní číslo

Datum prodeje

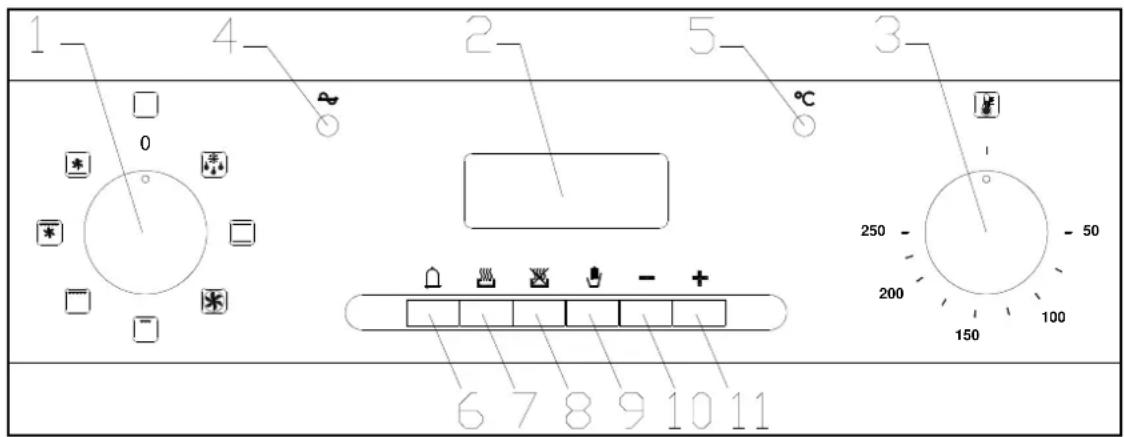

ňvládací panel

P611BÜ/ÜÜ

1 4 2 5 3 0 °C - 50 250 - 200 150 100 6 7 8 9 10 11

P6ǚǔBǔ/ǔǔ

1 4 2 5 3 0 6 7 8 9 10 11 250 - 50 200 150 100

P63ǚBǚ/ǚǔ

1 4 2 5 3 0 °C 6 7 8 9 10 11 250 - 50 200 150 100

1. Knoflík pro volbu funkce trouby
2. LED displej
3. Knoflík ovládání termostatu
4. Kontrolka napájení
5. Provozní osvětlení trouby

6. Tlačítko časovače „zvukový signál“

7. Tlačítko časovače „trvání“ (délka pečení)

8. Tlačítko časovače „konec pečení”
9. Tlačítko časovače „manuální provoz“
10. Tlačítko časovače „mínus“
11. Tlačítko časovače „plus“

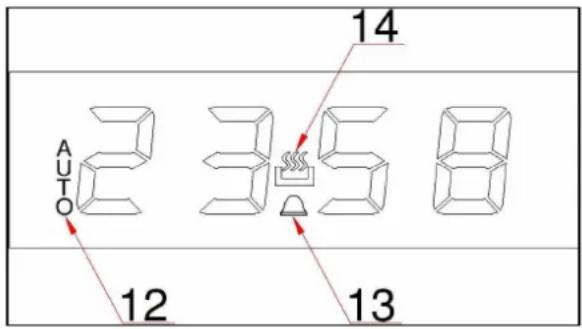

Displej programátoru / časovače trouby

AUTO 23:58 14 12 13

1. Symbol funkce „Auto“
2. Symbol „zvukového signálu“
3. Symbol ručního ovládání

Nastavení a používání programátoru/časovače trouby

Volba režimu manuálního provozu

Po prvním připojení spotřebiče k síti se na displeji časovače rozblikají číslice. Předtím než zvolíte funkci pečení nebo teplotu pečení, musíte nastavit spotřebič do režimu „manuálního provozu“.

- Do režimu manuálního provozu přístroj přepnete stiskem tlačítka „manuální provoz” (9) na ovládacím panelu.

Nastavení času

Po nastavení trouby do manuálního provozu byste měli nastavit také čas.

o Po stisku tlačítka ručního ovládání (9) nastavte pomocí tlačítek Minus (10) nebo Plus (11) čas zobrazovaný na displeji. Po nastavení správného času uvolněte tlačítka „mínus“ a „plus“. Po několika sekundách čas na displeji přestane blikat a vy budete moci troubu použít.

Časovač trouby

- S funkcí rozmrazování může být použit pouze zvukový signál. Žádný další režim časovače nebude fungovat společně s funkcí rozmrazování.

Před prvním použitím

○ K odstranění veškerých zbytků z trouby, které v ní mohly zůstat z výrobního procesu, zvolte funkci horkovzdušného pečení a nastavte termostat na maximální teplotu.

• Je naprosto normální, že při tomto procesu budou vznikat pachy.
  o V průběhu tohoto procesu byste měli otevřít všechna okna v místnosti.
  o Po dobu tohoto procesu vypalování nedoporučujeme zůstávat v místnosti, ve které proces probíhá.
  o Ponechte troubu zapnutou při maximální nastavené teplotě po dobu 30-40 minut.
  o Poté, co vnitřní prostor trouby vychladne, můžete ho očistit teplou vodou s mýdlem. Použijte jemný hadřík nebo houbičku. Nepoužívejte abrazivní čisticí prostředky.
  ○ Vnější části trouby by měly být čištěny výhradně teplou mýdlovou vodou s použitím houby nebo jemné tkaniny. Nepoužívejte abrazivní čisticí prostředky.
  o Doporučujeme, abyste nerezové plochy spotřebiče pravidelně ošetřovali vhodným čisticím prostředkem na nerezové plochy.

Nastavení funkce zvukového signálu

Funkci zvukového signálu můžete nastavovat kdykoli, bez ohledu na to, zda je již zvolena funkce trouby. S použitím funkce časového signálu můžete nastavit časový úsek, po jehož uplynutí bude signalizován časový poplach.

○ Stiskněte tlačítko zvukového signálu ř6), displej zobrazí hodnotu „00:00“. Tlačítky Minus ř10) a Plus ř11) nastavte dobu v minutách, po které má zaznít zvukový signál.
- Jakmile je na displeji nastavena požadovaná doba k odpočítávání, uvolněte tlačítka „mínus“ a „plus“. Na displeji časovače se objeví symbol zvukového signálu ř13).
- Jakmile je doba k odpočítávání nastavena, je možné ji následně zkrátit nebo prodloužit pomocí tlačítek „mínus“ a „plus“.
o Po uplynutí nastavené doby se ozve zvukový signál. Zvukový signál lze ztlumit stiskem tlačítka zvukového signálu.
o DÜLEŽITÉ:Ü Po vypnutí zvukového signálu bude trouba pokračovat v pečení. Když skončíte s pečením, otočte knoflík volby funkce a knoflík ovládání termostatu do polohy 0.

Nastavení funkce trvání pečení řdoba pečení)

Tato funkce Vám umožní nastavit dobu odpočtu, podobně jako u funkce akustické signalizace. V tomto případě však trouba po uplynutí této doby odpočítávání nebude již dále hřát.

o Požadovanou teplotu nastavíte pomocí knoflíku ovládání termostatu ř3). Na displeji se objeví symbol manuálního provozu ř14).

o Požadovaný režim pečení zvolíte pomocí knoflíku volby funkce trouby ř1).

o Poté je možné nastavit požadovanou dobu pečení.

○ Stiskněte tlačítko doby trvání řě) a na displeji se zobrazí údaj 00:00. Použitím tlačítek časovače plus ř10) a mínus ř11) nastavte časový interval, který chcete, aby funkce doby trvání odpočítávala.

- Jakmile je na displeji nastavena požadovaná doba k odpočítávání, uvolněte tlačítka „mínus“ a „plus“. ĥdpočítávání začne okamžitě a na displeji časovače se objeví slovo AUTt.

- Jakmile je doba k odpočítávání nastavena, je možné ji následně zkrátit nebo prodloužit pomocí tlačítek „mínus“ a „plus“.

o Po uplynutí nastavené doby se ozve zvukový signál a trouba se vypne. Začne blikat slovo AUTť a zmizí symbol ohřevu. Zvuková signalizace se vypíná prostřednictvím tlačítka akustické signalizace.

o Po použití funkce trvání musíte troubu opět vrátit do režimu ručního provozu. To uděláte tak, že stisknete tlačítko „manuální provoz“, z displeje zmizí slovo AUTť a namísto něj se objeví symbol manuálního provozu.

o DŮLEŽITÉ:ů Pokud neotočíte knoflíkem termostatu a knoflíkem volby funkce trouby do polohy 0, spotřebič bude, jakmile stisknete tlačítko „ručního provozu“ pokračovat v pečení.

Nastavení funkce konce pečení

Tato funkce je podobná funkci trvání, avšak namísto volby doby po jejímž uplynutí se má trouba vypnout, zvolíte přesný čas, kdy se má trouba vypnout.

o Požadovanou teplotu nastavíte pomocí knoflíku ovládání termostatu ř3). Na displeji se zobrazí symbol ručního ovládání ř14).

o Požadovaný režim pečení zvolíte pomocí knoflíku volby funkce trouby ř1).

○ Stiskněte tlačítko ukončení vaření ř8), displej zobrazí hodnotu „00:00“. Tlačítky Minus ř10) a Plus ř11) nastavte čas, kdy má trouba ukončit vaření. Časovač vypočítá dobu trvání pečení na základě zvoleného času a tuto dobu zobrazí na displeji.

- Jakmile se na displeji objeví čas, kdy má být pečení ukončeno, uvolněte tlačítka „mínus“ a „plus“. ĥdpočítávání začne okamžitě a na displeji časovače se objeví slovo AUTt.

o Když je čas nastaven, je možné upravovat ho pomocí tlačítek „mínus“ a „plus“.

○ Když je dosažen čas nastavený na konec pečení, trouba se vypne a spustí zvukový signál. Začne blikat slovo AUTť a zmizí symbol ohřevu. Zvukový signál vypnete pomocí tlačítka „konec pečení”.

o Po použití funkce konec pečení musíte troubu opět vrátit do režimu ručního provozu. To provedete stiskem tlačítka „manuální provoz“. Z displeje zmizí slovo AUTť a namísto něj se objeví symbol manuálního provozu.

o DŮLEŽITÉ: Pokud neotočíte knoflíkem termostatu a knoflíkem volby funkce trouby do polohy 0, spotřebič bude, jakmile stisknete tlačítko „ručního provozu“ pokračovat v pečení.

Nastavení funkce počáteční a konečný čas

Tato funkce Vám umožňuje nastavit čas, kdy se trouba sama zapne a čas, kdy se sama vypne.

o Požadovanou teplotu nastavíte pomocí knoflíku ovládání termostatu ř3). Na displeji se objeví symbol manuálního provozu ř14).

o Požadovaný režim pečení zvolíte pomocí knoflíku volby funkce trouby ř1).

○ Stiskněte tlačítko doby trvání řě) a na displeji se zobrazí údaj 00:00. Použitím tlačítek časovače plus ř10) a mínus ř11) nastavte dobu pečení. Na displeji časovače se objeví slovo AUTO.

Okamžitě stiskněte tlačítko „konec pečení“ ř8) a na displeji časovače se objeví 00:00. Nastavte čas, kdy chcete ukončit pečení pomocí tlačítek „mínus“ a „plus“.

○ Trouba vypočítá čas, kdy je potřeba zahájit pečení, aby se váš pokrm pekl po vámi zvolenou dobu. Trouba se spustí sama automaticky ve vypočítaný čas.

○ Když je dosažen čas nastavený na konec pečení, trouba se vypne a spustí zvukový signál. Začne blikat slovo AUTO a zmizí symbol ohřevu. Akustická signalizace se vypíná prostřednictvím tlačítka „konec pečení” nebo „trvání”.

o Po použití funkce počátečního a konečného času musíte troubu opět vrátit do režimu ručního provozu. To provedete stiskem tlačítka „manuální provoz“. Z displeje zmizí slovo AUTO a namísto něj se objeví symbol manuálního provozu.

o DÜLEŽITÉ:ů Pokud neotočíte knoflíkem termostatu a knoflíkem volby funkce trouby do polohy 0, spotřebič bude, jakmile stisknete tlačítko „ručního provozu" pokračovat v pečení.

Regulace zvukového signálu

○ Zvukový signál má tři různá nastavení, slabé, střední a hlasité.

○ Pro nastavení úrovně zvukového signálu musí být časovač v manuálním režimu. Stiskněte a podržte tlačítko „mínus“ a tak uslyšíte nastavenou úroveň signálu.

- Opět stiskněte tlačítko „mínus“ a zvukový signál se nastaví na další úroveň.

○ Když dosáhnete požadované úrovně zvukového signálu, uvolněte tlačítko „mínus“ a tím ho nastavíte.

Řolba funkce a teploty pečení

Řolba režimu manuálního provozu

Po prvním připojení spotřebiče k síti se na displeji časovače rozblikají číslice. Předtím než zvolíte funkci pečení nebo teplotu pečení, musíte nastavit spotřebič do režimu „manuálního provozu“.

- Do režimu manuálního provozu přístroj přepnete stiskem tlačítka „manuální provoz“ ř9) na ovládacím panelu.

Řolba funkce trouby

P611BÜ/ÜÜ P6üüBÜ/ÜÜ P63üBÜ/ÜÜ/W

○ Pro volbu Vámi požadovaného režimu pečení trouby použijte knoflík voliče volby funkce trouby. Spotřebič bude používat různé topné články uvnitř prostoru trouby, v závislosti na vámi zvoleném režimu pečení trouby. Když je vybrán některý z režimů pečení, rozsvítí se indikátor napájení.

Ütandardní funkce trouby P611BÜ/ÜÜ, P6üüBÜ/ÜÜ a P63üBÜ/ÜÜ

Režim rozmrazování

Ventilátor běží bez zapnutého topného tělesa s cílem zkrátit dobu rozmrazení zmraženého pokrmu. Doba potřebná k rozmražení daného pokrmu bude záviset na teplotě místnosti, na množství a typu pokrmu. Vždy si přečtěte pokyny pro rozmrazování, uvedené na obalu pokrmu.

Horkovzdušná trouba

Tento způsob pečení používá kruhové topné těleso při současném rovnoměrném rozvádění tepla v troubě pomocí ventilátoru. Výsledkem je rychlejší a ekonomičtější proces pečení. Ventilátor umožňuje současné pečení potravin na různých roštech při zamezení přenosu vůní a chutí z jednoho pokrmu na druhý.

Režim grilu

Tato metoda pečení využívá vnitřní část vrchního topného tělesa, které směřuje teplo přímo dolů na připravované pokrmy. Tato funkce je vhodná k pečení slaniny, toastů a masa, atd.

Dodatečné funkce P611BŮ/ŮŮ

Režim světla

Samostatné zapínání světla v troubě, které je možno zapnout i v době, kdy je trouba vypnutá.

Dodatečné funkce P6ůůBŮ/ŮŮ a P63ůBŮ/ŮŮ

Tradiční pečení řhorní a dolní topné těleso)

Tento způsob pečení umožňuje tradiční způsob pečení s ohřevem od horního a dolního topného tělesa. Tato funkce je vhodná pro smažení a pečení pouze na jednom roštu.

Plný gril

Tato metoda pečení využívá vnitřní i vnější části vrchního topného tělesa, která směřují teplo přímo dolů na připravované pokrmy. Tato funkce je vhodná pro grilování středních nebo větších porcí klobás, slaniny, steaků, ryb, apod.

Horkovzdušné pečení a spodní těleso

Tato metoda využívá spodní těleso a ventilátor, který napomáhá cirkulaci tepla v troubě. Tato funkce je vhodná pro sterilizaci a zavařování.

Řentilátor a gril

Při tomto způsobu úpravy pokrmů se využívá horní topná spirála v kombinaci s ventilátorem, což napomáhá rychlé cirkulaci tepla. Tato funkce je vhodná pro rychlé zhnečnutí a uzavření štávy např. ve steacích, hamburgerech, zelenině, atd.

Dodatečné funkce P63ůBŮ/ŮŮ

Režim pizza

Při této úpravě pokrmů se využívá spodní tepelná spirála a kruhové výhřevní těleso, přičemž teplo se šíří prostřednictvím ventilátoru. Jsou zajištěny stejné podmínky jako v tradiční hliněné peci.

Tradiční pečení a ventilátor

Tento způsob pečení umožňuje tradiční způsob pečení s ohřevem od horního a dolního topného tělesa a s rozváděním tepla pomocí ventilátoru. Tím se zajištuje rychlé a rovnoměrné rozložení tepla. Vhodné pro lehké a jemné pečení, jako je například pečivo.

Knoflík pro regulaci termostatu

250 200 150 100 50 E

Pro nastavení požadované teploty použijte knoflík ovládání termostatu. Teplotu je možno regulovat v rozsahu 50 - 250°C.

Provozní světlo trouby

°C 250 200 150 100 50 I

Toto světlo se zapne, aby indikovalo, že jsou topná tělesa trouby v provozu. Jakmile se dosáhne teploty, nastavené na kolečku ovládání termostatu, světlo se vypne. V průběhu vlastního pečení se bude světlo střídavě zapínat a vypínat.

Neměliůůbysteůůvkládatůůpotravinyůůdoůůtrouby,ůůdokudůůneníůůještě. dosaženoůsprávnéůteplotyůpečení.ů

Pokyny pro pečení

• Pokud jde o dobu a teplotu pečení, podívejte se na instrukce, udané výrobcem na obalech daných pokrmů. Jakmile se seznámíte s provozem svého spotřebiče, je možno nastavovat teploty a doby s ohledem na Vaše osobní chuťové preference.
  o Jestliže používáte funkci ventilátoru trouby, měli byste dodržovat informace, uvedené na obalu pokrmu pro tento konkrétní režim pečení.
  ○ Troubu byste měli předehřát a potravinu do ní neumístovat dříve, než zhasne provozní indikátor teploty. Když používáte režim ventilátoru, neměli byste volit předehřev; musíte ovšem prodloužit dobu pečení, uvedenou na obalu potraviny, nejméně o 10 minut.
  o DŮLEŽITÉ:Ů Před pečením troubu předehřejte nehledě na to, jakou funkci pečení používáte.
  o Pokud není na balení pokrmu návod k přípravě v režimu horkovzdušné trouby, snižte dobu a teplotu pečení o 10% od hodnot uvedených pro konveční režim pečení.
  o Před pečením se ujistěte, že jsou zmražené pokrmy zcela

rozmražené. Toto nedodržujte, pokud je na obalu pokrmu uvedeno „před pečením nerozmrazovat“.

o Před vlastním pečením zkontrolujte, zda nezůstalo v troubě nepotřebné příslušenství.
○ Umístěte pečicí rošty do středu trouby a ponechejte mezi nimi takové mezery, které umožní cirkulaci vzduchu.
○ Když kontrolujete pokrmy, snažte se co nejméně otevírat dvířka trouby.
o V průběhu pečení bude světlo v troubě svítit.

Upozornění

o Při používání kterékoli z funkcí pečení, včetně funkcí grilování, mějte dvířka trouby zavřená.
○ Nezakrývejte smaltované plechy na pečení hliníkovou fólií ani nezahřívejte pod grilem pokrmy do ní zabalené. Vysoká tepelná odrazivost alobalu by mohla poškodit topné těleso grilování.
o Dno trouby byste rovněž neměli pokrývat alobalem.
o Při pečení nikdy neumistujte nádoby přímo na dno trouby. Vždy je pokládejte na dodané rošty.
- Topná tělesa pro grilování a další vnitřní součásti trouby se během jejího provozu extrémně zahřejí. Zamezte proto nechtěnému dotyku s těmito částmi při manipulaci s potravinou, kterou grilujete.
o DŮLEŽITÉ:ŮPři otevírání dvířek si dejte pozor na to, abyste se nepopálili o horké části trouby nebo o páru.
Držadlo na odkapávacím plechu je určeno k jeho přemistování, nikoli k vyjímání plechu ven z trouby.
o Před zapnutím spotřebiče je nutno rukojeť pečícího plechu odebrat.
○ Pokud vytahujete plechy na pečení, vždy použijte kuchyňské rukavice.
○ VAROVÁNÍ: Přístupné části se při provozu trouby stávají horkými. Když je trouba v provozu, udržujte děti v dostatečné vzdálenosti od trouby.

Úrovně roštů

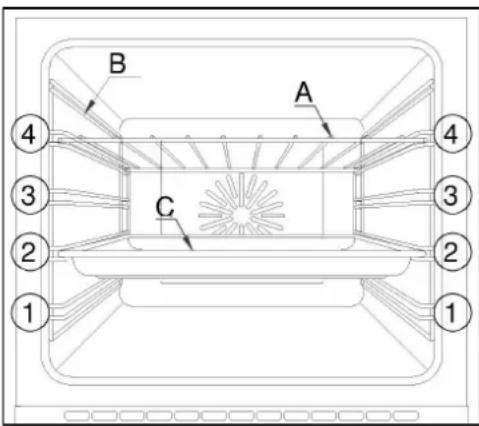

B A C 1 2 3 4 1 2 3 4

o Bezpečnostní mřížka (A),
○ Vyjímatelné boční mřížky, které umožňují pečení ve čtyřech různých výškách (B),
o Smaltovaný plech na pečení (C).

- Čísla 1 - 4 označují různé polohy roštů, které je možno použít.

Čištění a údržba

Čištěníůmusíůbýtůůprováděno,ůůpouzeůůpokudůůjeů troubaůchladná.ů

ü

Spotřebičůůbyůmělůůbýtůůpředůůzapocetímůůjakéhokoliů čištěníůodpojenůzeůsítovéhoůnapájení.ů

○ Trouba by před prvním použitím a po každém dalším použití měla být vždy pečlivě vyčištěna. Tím zabráníte připečení zbytků jídel na interiér trouby. Po několikerém připečení zbytků bude daleko složitější je odstranit.
o Povrchy trouby nikdy nečistěte parou.
○ Vnitřní prostor trouby by měl být čištěn výhradně teplou mýdlovou vodou s použitím bud'houby, nebo jemné tkaniny. Nepoužívejte abrazivní čisticí prostředky.
○ Pokud se objeví na spodní straně vnitřku trouby skvrny, pocházejí od rozstříknutého pokrmu nebo od vystříknutého pokrmu, k čemuž dochází v průběhu procesu pečení. Jde pravděpodobně o důsledek toho, že je jídlo pečeno bud' při příliš vysoké teplotě, nebo v příliš malé nádobě.
○ Zvolte si teplotu pečení, která je pro daný pokrm vhodná. Rovněž pokrm dávejte do přiměřeně velké nádoby a tam, kde je potřeba, použijte smaltované plechy na pečení.
○ Vnější části trouby by měly být čištěny výhradně teplou mýdlovou vodou s použitím houby nebo jemné tkaniny. Nepoužívejte abrazivní čisticí prostředky.
○ Doporučujeme, abyste nerezové plochy spotřebiče pravidelně ošetřovali vhodným čisticím prostředkem na nerezové plochy.

- Pokud na Vašem spotřebiči používáte určitý druh čisticího prostředku na čištění trub, musíte u výrobce čisticího prostředku ověřit, zda je vhodný pro použití u vašeho spotřebiče.

○ Poškození, které je způsobeno na přístroji čisticím prostředkem, nebude firmou Baumatic opraveno zdarma, i když je zařízení v záruční lhůtě.

Vyjímatelný kryt grilu (pouze u modelu P63ůBŮ/ŮŮ/W)

Trouba je vybavena horní vložkou, která se zasouvá nad horní část grilovacího tělesa.

o Po ukončení přípravy pokrmů je vložku nutno vyjmout a důkladně očistit po každém použití spotřebiče.

o Dbejte na to, aby se na vložce trouby vzhledem k nebezpečí požáru neusazovaly tuky a mastnoty.

Výměna žárovky v troubě

DÜLEŽITÉ: Trouba musí být odpojena od zdroje elektrické energie předtím, než budete žárovku vyjímat nebo vyměňovat.

MULE COVER

○ Vyndejte všechny rošty, plechy na pečení a boční mřížku, která se nachází na stejné straně jako světlo trouby.

- Sejměte kryt žárovky jeho otočením proti směru hodinových ručiček.

○ Odšroubujte žárovku po směru hodinových ručiček a vyjměte ji z objímky.

o Vložte novou mini žárovku 25 W / 300°C.

o Nepoužívejte jiný typ žárovky.

o Vratte kryt žárovky zpět na jeho místo.

Odmontování dvířek trouby za účelem vyčištění

Pro usnadnění čistění vnitřku trouby a jejího vnějšího rámu je možno následujícím způsobem demontovat dvířka:

○ Závěsy (A) mají na sobě dva pohyblivé šrouby (B).

○ Pokud zvednete oba posuvné šrouby řB), potom se závěsy řA) uvolní z krytu trouby.
○ Uchopte dvířka uprostřed stran a poté je mírně nakloňte směrem do vnitřku trouby a následně je jemně vytáhněte směrem ven.

UPOZORNĚNÍ: Při tomto bud'te opatrní, neboť vnitřní hrany dvířek mohou být ostré.

o Důležité: Ujistěte se, že jsou dvířka vždy podepřená, a že je pro potřeby čištění pokládáte na měkký odkládací materiál.

Dvířka trouby a sklo v nich by měly být čištěny výhradně vlhkým hadříkem a malým množstvím čisticího prostředku. Hadřík se nesmí před použitím dostat do kontaktu s jakoukoli chemikálií nebo čisticím prostředkem.

○ Pro zpětné namontování dvířek zavedte panty do jejich štěrbin a dvířka plně zavřete.

o DŮLEŽITÉ: Pohyblivé šrouby (B) musí být před uzavřením dvířek dotaženy zpět do jejich původní polohy.

- Při demontáži dvířek bud’te opatrní, aby nedošlo k vytlačení blokovacího systému pantů, neboť tento systém pantů používá silnou pružinu.

○ Dvířka nikdy neponořujte do vody.

Instalace

Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s platnými verzemi následujících předpisů.

o Příslušné předpisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují.
o Stavebními předpisy.
o Předpisy pro elektrické instalace.
o Předpisy o elektrické energii při práci.

Připojení do elektrické sítě

Před zapojením přístroje se ujistěte, zda napájecí napětí vyznačené na výkonovém štítku odpovídá napájecímu napětí ve Vaší síti.

Varování:ůTentoůspotřebičůmusíůbýtůuzemněn.ů

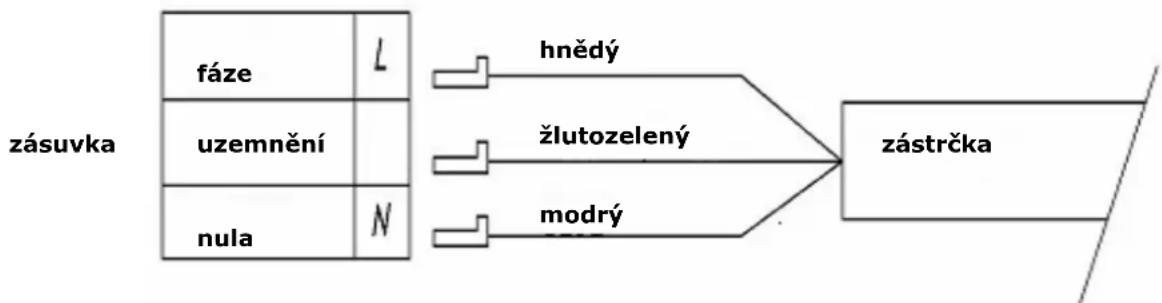

○ Tento spotřebič by měl být zapojen do zásuvky nebo rozvodné krabíce, jištěné 16 A pojistkou, umístěné na snadno dostupném místě v blízkosti spotřebiče. Přípojka musí být přístupná, i když je spotřebič zabudován v nábytku.

• Pokud chcete připojit napájecí kabel trouby, uvolněte a sejměte kryt bloku svorkovnice, abyste se dostali ke kontaktům uvnitř svorkovnice. Provedte zapojení, zajistěte kabel v dané poloze dodanou svorkou na kabely a následně blok svorkovnice zase zakryjte.
  ○ Pokud musíte vyměnit napájecí kabel trouby, musí být zemnící vodič (žlutozelený) vždy o 10 mm delší než ostatní napájecí vodiče.
• Je nutno zajistit, aby teplota napájecího sítového kabelu nepřekročila 50°C.
• Pokud je napájecí kabel poškozen, musí být nahrazen ekvivalentním kabelem, který je možno opatřit prostřednictvím obchodního zástupce Baumatic.

Instalace trouby do kuchyňské skříňky

560 560 40-50 580 - 583 516 570 590 545 24 596

Umístění spotřebiče

○ Ujistěte se, že otvor, do kterého chcete troubu umístit, má rozměry, uvedené na horním nákresu.

○ Trouba musí být zamontována do skříňky trouby, který má větrací otvory specifikované v oddílu "Požadavky na větrání" na následující stránce.

o tvěřte, zda byl odstraněn zadní panel skříňové jednotky nábytku.

Požadavky na větrání

Üejměte zadní stranu této části Mezera 40 -50 mm mezi zdí a zadní částí držáku, resp. skříní Nosnou příčku je nutno odstranit Lišta Přední část zásuvky nevhodná k obložení

(Obrázek zobrazuje požadavky na větrání a na otvory pro instalaci spotřebiče do standardní kuchyňské jednotky).

45 - 50 mm 515 mm Zadní panel Úložný prostor Odejměte zadní panel této části Zadní panel Úložný prostor Lišta Minimální větrací výřez: čtverec 80 cm

(Obrázek zobrazuje požadavky na větrání a na otvory pro instalaci spotřebiče do vysoké kuchyňské jednotky).

○ Zkontrolujte, zda je trouba v jednotce dokonale připevněna. Fixaci trouby v jednotce provedeme pomocí čtyř šroubů. Ty by měly být přišroubovány skrze skřín trouby až do vlastní jednotky.

Můj spotřebič nepracuje správně

Troubaünezapíná.ü

ü

o Zkontrolujte, zda je trouba v režimu manuálního provozu.
o Zkontrolujte, zda jste nastavili funkci a teplotu pečení.

Zdáůse,ůžeůtroubaůaůgrilůnejsouůpodůnapětím.ů

○ Zkontrolujte, zda je přístroj správně připojen k síťovému zdroji elektrického napětí.
o Zkontrolujte, zda jsou pojistky ve funkčním stavu.
○ Zkontrolujte, zda byly správně provedeny postupy pro nastavení času a pro nastavení spotřebiče do režimu manuálního provozu.

Grilüfunguje, üaleühlavníütroubaünikoli. ü

ü

o Zkontrolujte, zda jste vybrali správnou funkci pečení.

Grilůůaůůhorníůůtopnéůůtělesoůůnefungujíůůneboůůseůůběhemůůpoužití vypínajíůnaůdlouhouůdobu.ů

ü

○ Nechte troubu alespoň dvě hodiny zchladnout. Jakmile zchladne, zkontrolujte, zda spotřebič nezačal opět správně pracovat.

Méújídloúseúneohříváúsprávně.ů

○ Zkontrolujte, zda jste nastavili správnou teplotu a funkci pečení pro jídlo, které pečete. Pro dosažení co nejlepšího výsledku je vhodné nastavit teplotu pečení v toleranci plus mínus 10°C.

ü

Mojeůpotravinaůseůnepečeůrovnoměrně.ů

ü

○ Zkontrolujte, zda je trouba řádně nainstalována, a zda je v rovině.
○ Zkontrolujte, zda jsou rošty na správném místě a zda pečete při správné teplotě.

Světloůvůtrouběůnesvítí.ů

○ Viz strana 28 a dále postupujte podle oddílu „Výměna žárovky v troubě“.

ü

Vůtrouběůseůhromadíůkondenzát.ů

ü

o Pára a kondenzace jsou přirozeným důsledkem při pečení každé potraviny, která má vysoký obsah vody, jako jsou například zmrzlé pokrmy, kuřata apod.

- Ke kondenzaci může docházet uvnitř trouby nebo mezi skly ve dvířkách trouby. Nemusí se nutně jednat o znak toho, že trouba nefunguje správně.

○ Nenechávejte jídlo v troubě, aby se ochladilo poté, co bylo ohřáté, a trouba byla vypnutá.

o Tam, kde je to praktické, používejte při ohřevu pro snížení množství vytvořené kondenzace zakrytou nádobu.

Baumatic čisticí prostředky

o BC001 – Čistič a odmaštovač myček nádobí (200g)

o BC002 – Odvápňovač praček a myček nádobí (200g)

o BC003 – Čistič na sklokeramické desky (250 ml)

o BC004 – Čistič na trouby (250ml)

o BC005 – Čistič nerezových ploch (250ml)

Pokud budete chtít objednat jakýkoli čisticí prostředek, prosíme zavolejte zdarma na 800 185 263 a zde sdělte kód výrobku.

Důležité informace a závěrečná upozornění!

DŮLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami,

utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz – www.baumatic.com nebo se obraťte na svého prodejce.

Baumatic ČR spol. s r.o. Rybná 682/14 110 00 Praha1

Tel:[phone]

www.baumatic.cz
