ASF701 - Ventilátor BLAUPUNKT - Bezplatný návod k obsluze

Typ produktu	Stojanový ventilátor
Model	ASF701
Značka	Blaupunkt
Napájení	220-240V~50Hz
Příkon	55 W
Maximální průtok vzduchu	70.74 m³/min
Příkon ventilátoru (naměřený)	52.5 W
Hodnota služby	1.35 (m³/min)/W
Příkon v pohotovostním režimu	0.27 W
Hladina akustického výkonu ventilátoru	59.6 dB(A)
Maximální rychlost vzduchu	2.5 m/s
Počet lopatek	5
Provozní režimy	Standardní, Přírodní, Noční
Časovač	Až 1 hodina (v krocích po 1 hodině)
Oscilace	Ano (s aretací oscilace)
Nastavení výšky	Teleskopický stojan s aretačním šroubem
Displej	Zobrazení časovače a teploty (automatické vypnutí po 30 s)
Ovládání	Tlačítka na ovládacím panelu
Bezpečnostní prvky	Ochrana proti přehřátí, žádný automatický start, bezpečnost pro děti (věk 8+)
Čištění	Otřete suchým hadříkem, vnitřek vyfoukejte stlačeným vzduchem nebo vysajte vysavačem
Materiál	Plast, kov
Certifikace	CE, EMC, LVD
Kontakt pro servis	Tel: [phone], Email: [e-mail]

Často kladené otázky - ASF701 BLAUPUNKT

Jak sestavit ventilátor?

Nejprve připevněte nožky ventilátoru k základně do tvaru kříže. Poté umístěte stojan na základnu a zajistěte šrouby. Nainstalujte zadní mřížku, poté lopatku ventilátoru a přední mřížku. Podrobné kroky najdete v manuálu.

Jak čistit ventilátor?

Před čištěním odpojte ventilátor. Otřete tělo a stojan suchým hadříkem. Na vnitřek použijte stlačený vzduch nebo vysavač k odstranění prachu. Nepoužívejte vodu ani tekuté čisticí prostředky.

Co dělají jednotlivé provozní režimy?

Standardní režim běží nepřetržitě při vybrané rychlosti. Přírodní režim mění rychlost simulující přirozený vánek. Noční režim postupně snižuje rychlost každých 30 minut až na nejnižší nastavení.

Jak nastavit časovač?

Stiskem tlačítka časovače nastavíte zpoždění před vypnutím ventilátoru. Každým stiskem přidáte jednu hodinu, až do maxima. Displej zobrazí zbývající čas. Chcete-li zrušit, nastavte časovač na 0.

Mohu používat ventilátor venku nebo v koupelně?

Ne, tento ventilátor je určen pouze pro vnitřní použití. Nepoužívejte ve vlhkých prostorách, jako jsou koupelny, nebo v blízkosti vody, abyste předešli úrazu elektrickým proudem.

Co dělat, když ventilátor přestane fungovat?

Zkontrolujte, zda je zapojen do zásuvky a zda zásuvka funguje. Ujistěte se, že napájecí kabel není poškozen. Pokud problém přetrvává, kontaktujte servisní středisko na [phone] nebo [e-mail].

Je ventilátor bezpečný pro děti?

Děti od 8 let mohou ventilátor používat pod dohledem. Nedovolte dětem hrát si s ventilátorem nebo jej čistit bez dozoru. Udržujte ventilátor mimo dosah malých dětí.

Jak nastavit výšku?

Povolte aretační šroub na teleskopickém stojanu, nastavte stojan na požadovanou výšku a poté šroub opět utáhněte.

Mohu použít prodlužovací kabel?

Ano, ale ujistěte se, že celkový příkon všech zařízení zapojených do prodlužovacího kabelu nepřekračuje jeho jmenovitý výkon. Vyhněte se nebezpečí zakopnutí správným uspořádáním kabelu.

Co dělá režim spánku displeje?

Displej se automaticky vypne 30 sekund po posledním stisku tlačítka, aby se snížilo rušení. Stisknutím libovolného tlačítka jej probudíte.

NÁVOD K OBSLUZE ASF701 BLAUPUNKT

Stojanový ventilátor

álló ventilátor

Stoječi ventilator

Stojeći ventilator

Ανεμιστήρας δαπέδου

Стоящ вентилатор

Ventilator de birou

Pastatomas ventiliatorius

Püstventilaator

- Před prvním použitím zařízení si přečtěte návod k obsluze a dodržujte všechny v něm uvedené pokyny. Výrobce nezodpovídá za škody způsobené používáním zařízení v rozporu s jeho určením nebo nesprávnou obsluhou. Návod k použití uschovejte, abyste se k němu mohli vrátit i později během používání výrobku.

- Zařízení je určeno výhradně k domácímu použití.

- Nepoužívejte je k jiným účelům, než pro které je určeno.

- Zařízení připojujte výhradně do zásuvky, která splňuje parametry uvedené na popisném štítku.

- Ujistěte se, že celkový odběr proudu všech zařízení připojených do nástěnné zásuvky nepřekračuje maximální zatížení pojistek.

- Jestliže používáte prodlužovací kabel, zkontrolujte, zda celkový příkon spotřebiče připojeného k prodlužovacímu kabelu nepřekračuje parametry zatížení prodlužovacího kabelu. Prodlužovací kabel uložte tak, abyste předešli nežádoucím zachycení a zakopnutí.

- Napájecí kabel zařízení nesmí nikdy viset dolů přes hranu stolu či police, nesmí přicházet do kontaktu s horkým povrchem.

- K ovládání zařízení nesmí být používán vnější časový spínač, samostatný dálkový ovladač nebo jiný přístroj, který může zařízení automaticky zapnout.

- Než přistoupíte k údržbovým činnostem, vždy vypněte napájení přístroje.

- Napájecí kabel odpojíte tak, že jej uchopíte za vidlici a vytáhnete ze zásuvky. Nikdy kabel neodpojujte tahem za samotný kabel, mohlo by dojít k poškození vidlice nebo kabelu, v krajním případě může dojít až ke smrtelnému

úrazu elektrickým proudem.

- Neponechávejte zařízení zapojené do zásuvky bez dozoru.

- Je zakázáno ponořovat zařízení do vody nebo do jiné tekutiny.

- Zařízení je nutné pravidelně čistit podle doporučení uvedených v oddíle o Čištění a údržbě zařízení.

- Zařízení neumístujte v blízkosti zdrojů tepla, ohně, elektrického topného přístroje nebo na horké troubě.

• Nepokládejte je na jiný přístroj.

- Tento spotřebič mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi či s nedostatečnými zkušenostmi či znalostmi pouze pod dohledem nebo po poučení o bezpečném používání spotřebiče, a pokud si jsou vědomy příslušných rizik. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti bez dozoru.

- Jestliže se v blízkosti zapnutého spotřebiče pohybují děti či domácí zvířata, dbejte zvýšené opatrnosti. Nedovolte dětem, aby si se spotřebičem hrály.

- Nepoužívejte zařízení v blízkosti snadno zápalných látek.

- Spotřebič nevystavujte působení atmosférických vlivů (deště, slunce atd.) a nepoužívejte jej v podmínkách zvýšené vlhkosti (koupelny, vlhké kempové chatky).

- Pravidelně kontrolujte stav napájecího kabelu. Jestliže dojde k poškození neodpojitelného napájecího kabelu, je nutné jej v zájmu prevence rizika vyměnit u výrobce, ve specializovaném servisu nebo zajistit provedení výměny kvalifikovanou osobou.

- Nepoužívejte zařízení s poškozeným napájecím kabelem či vidlicí, jestliže zařízení spadlo nebo bylo jakkoliv jinak poškozeno či nefunguje správně. Nikdy neprovádějte opravy

přístroje, hrozí nebezpečí úrazu. Poškozené zařízení odevzdejte do příslušeného servisu, který provede kontrolu či opravu. Jakékoliv opravy mohou provádět pouze autorizované servisní podniky. Nesprávně provedená oprava může vést k vážnému ohrožení uživatele.

• Používejte pouze originální příslušenství nebo příslušenství doporučená výrobcem. Používání příslušenství nedoporučených výrobcem může vést k poškození zařízení a ohrozit bezpečnost uživatele.
• Nepřejíždějte vysavačem nebo sacími kartáči přes napájecí kabel.
• Je zakázáno omezovat proudění vzduchu nebo ventilátor zakrývat.
• Ventilátor pravidelně čistěte od prachu tak, aby nečistoty nezabraňovaly v proudění vzduchu.
• Nevkládejte žádné předměty mezi krycí mřížky ventilátoru.
• Nepoužívejte ventilátor v místnostech se zvýšenou vlhkostí, například v koupelně atd. Neumístujte ventilátor na místa, ze kterých by mohl spadnout do vany, umyvadla nebo jiné nádoby s vodou.
• Nikdy nepoužívejte ventilátor bez nainstalovaných ochranných mřížek.
• Nezapínejte ventilátor, pokud nebyl správně namontován, zejména bez namontovaných ochranných mřížek.
• Neumistujte ventilátor do blízkosti záclon nebo jiných předmětů, které by mohly být zachyceny ventilátorem.

CE

Zařízení splňuje požadavky směrnic Evropské unie:

- Elektrická zařízení určená pro používání v určitých mezích napětí - Low voltage directive (LVD)

- O elektromagnetické kompatibilitě - Electromagnetic compatibility (EMC)

Výrobek je opatřen označením CE na popisném štítku

Je-li produkt označen tímto symbolem přeškrtnuté popelnice, podléhá produkt evropské směrnici 2012/19/EU. Seznamte se s požadavky místního systému zpětného odběru elektrických a elektronických zařízení. Postupujte v souladu s místními platnými předpisy. Výrobek nevyhazujte s běžným domácím odpadem. Odborná likvidace starého produktu předchází potenciálnímu poškození životního prostředí a zdraví.

Informace o ochraně životního prostředí

Obal se skladá pouze z nezbytně nutných prvků. Byla vynaložena veškerá péče pro snadné třídění tří složek obalu: karton (krabice), polystyrénová pěna (vnitřní ochrana) a polyethylen (sáčky, ochranný arch). Zařizení je vyrobeno z materiálů, které lze recyklovat a po demontáži provedené specializovanou firmou znovu použít. Dodržujt místní předpisy o likvidaci obalových materiálů, použitých baterií a zařizení po skončení životnosti.

Produkt byl vyroben z vysoce kvalitních materiálů a složek, které lze recyklovat a opakovaně používat.

Technické údaje

Výkon: 55W

Napájení: 220-240V\~50Hz

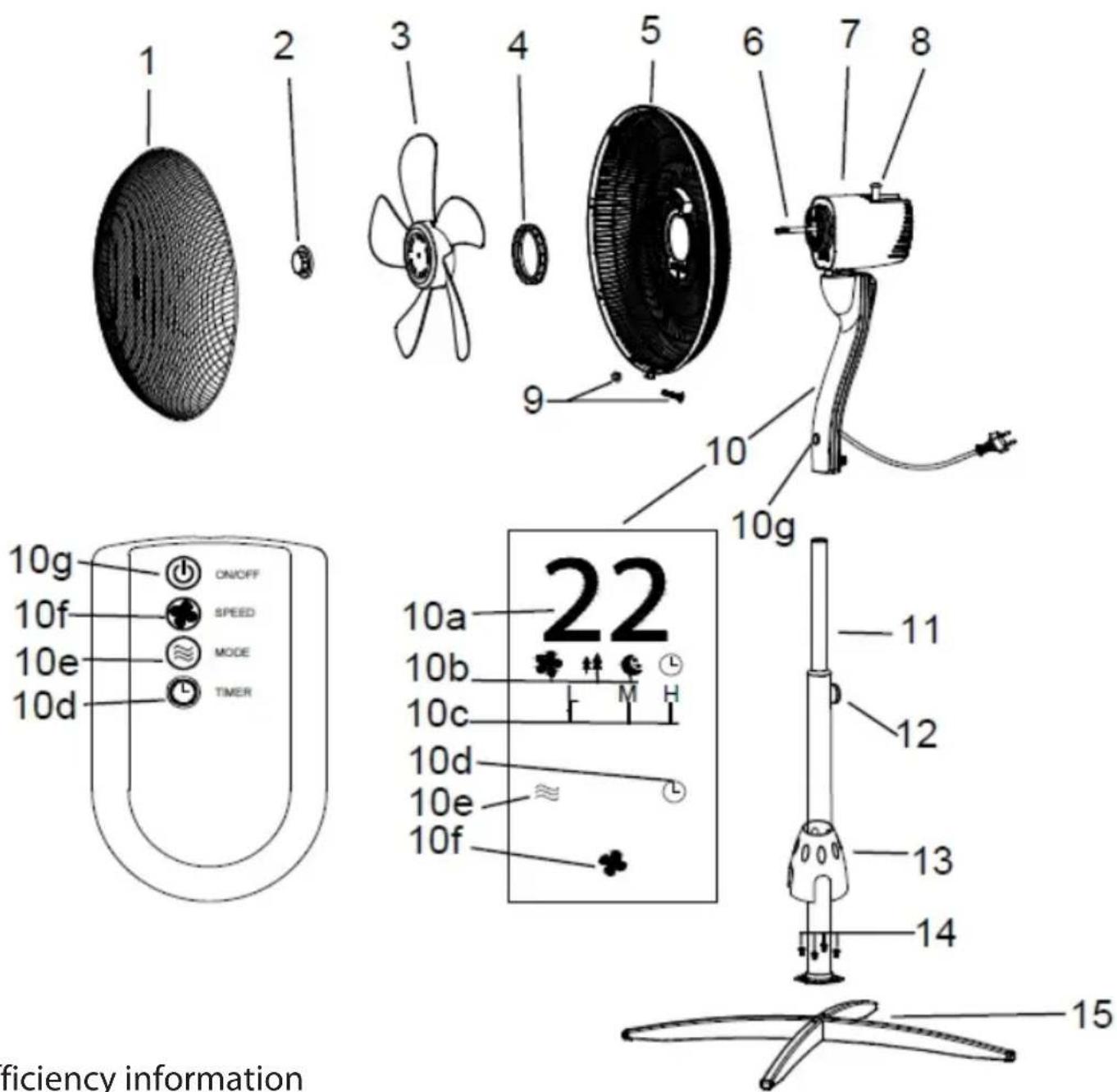

1. Přední kryt
2. Matice vrtule
3. Vrtule ventilátoru
4. Matice zajištující zadní kryt
5. Zadní kryt
6. Čep hřídele motoru
7. Plášť motoru
8. Zámek oscilace
9. Upevňovací šroub krytu
10. Ovládací panel s tlačítky

10a. Displej s ukazatelem časovače nebo teploty 10b. Ukazatel pracovního režimu (standardní, přirozený, noční, časovač)

10c. Ukazatel rychlosti ventilátoru (L – nízká, M – střední, H – vysoká)
10d. Tlačítko nastavení časovače
10e. Tlačítko nastavení pracovního režimu
10f. Tlačítko nastavení rychlosti ventilátoru
10g. Vypínač
11. Teleskopický stojan ventilátoru
12. Šroub pro nastavení výšky stojanu
13. Krytka šroubů v základně ventilátoru
14. Upevňovací šrouby patek ventilátoru
15. Patky ventilátoru

MONTÁŽ A DEMONTÁŽ ZAŘÍZENÍ

1. Zkontrolujte, že je prístroj odpojený od elektrické sítě.

2. Montáž:

a) Na rovné ploše položte patky ventilátoru (15) do kříže.
b) Stojan ventilátoru (11) vložte do kríže (15) a přišroubujte ho šrouby (14)
c) Nasad'te krytku (13) šroubů v základně ventilátoru na stojan tak, aby přikryla šrouby.
d) Nastavte výšku stojanu (11) a zašroubujte upevňovací šroub (12).
e) Nasad'te těleso motoru (7) na stojan ventilátoru (11).
f) Nasadte zadní kryt (5) na těleso motoru (věnujte pozornost zářezům).
g) Našroubujte upevňovací matici (4) zadního krytu.
h) Nasadte vrtuli ventilátoru (3), přičemž věnujte pozornost zářezu v čepu (6) a otvoru ve vrtuli.
i) Našroubujte upevňovací matici vrtule (2).

j) Nasad'te přední kryt (1) ventilátoru tak, aby okraj přiléhal k západkám na zadním krytu. Následně ho zajistěte dotažením upevňovacího šroubu krytu (9).

1. Demontáž:

a) Demontáž provedte v opačném pořadí než montáz.

POUŽITÍ VENTILÁTORU

1. Ventilátor spustíte stisknutím tlačítka vypínače
2. Vyberte požadovaný pracovní režim tlačítkem:
3. standardní ♣, ventilátor bude po výběru dané intenzity foukání pracovat stejně, dokud ho nevypnete,
4. přirozený ♦, ventilátor bude měnit intenzitu a simulovat foukání větru; přirozený režim upravuje intenzitu foukání podle nastavené hodnoty,
5. noční, ventilátor bude pracovat v přirozeném režimu a po uplynutí 30 minut sníží intenzitu foukání o jeden stupeň, dokud nedosáhne nejnižší intenzity.
6. Pokud chcete, aby se ventilátor vypnul se zpožděním, stiskněte tlačítko časovače 📋. Každým stisknutím zvýšíte počítadlo času o jednu hodinu, dokud se vám opět nezobrazí 0. Časovač bude vypnutý, pokud bude nastavený na hodnotu 0.
7. Úsporný režim displeje. Ventilátor vypne displej po 30 sekundách od poslední změny nastavení. Pokud chcete displej znovu zapnout, stiskněte libovolné tlačítko.
8. Ventilátor vypnete stisknutím vypínače

ČIŠTĚNÍ A ÚDRŽBA

Předtím, než přistoupíte k čištění a údržbě ventilátoru, ujistěte se, že jste ho odpojili od elektrické sítě.

Ventilátor čistěte pravidelně. Těleso i podstavec čistěte suchou utěrkou. Vnitřek ventilátoru profoukněte stlačeným vzduchem nebo vysajte vysavačem.

Dôležité informácie

- Počas údržby zariadenie vždy bezpodmienečne odpojte od napájania.

- Pri odpájaní napájacieho kábla ho vždy vytiahnite zo zásuvky tak, že ho budete držať za zástrčku. Nikdy nevyťahujte napájací kábel t’ahaním za kábel, pretože by sa

- Nepoužívajte zariadenie s poškodeným napájacím káblom,

Výrobok je na typovom štítku označený CE
