HTR3619ENMN - Lednice HAIER - Bezplatný návod k obsluze

Značka	Haier
Model	HTR3619ENMN
Typ výrobku	Kombinovaná chladnička s mrazničkou
Rozměry (Š x H x V)	595 x 657 x 1905 mm
Čistá hmotnost (odhad)	Přibližně 80 kg
Celkový čistý objem	330 L
Objem chladničky	233 L
Objem mrazničky	97 L
Elektrické napájení	220-240 V ~ 50 Hz
Vstupní proud	0.7 A
Klimatická třída	SN/N/ST/T (10 °C až 43 °C)
Třída energetické účinnosti (EU 2019/2016)	E
Roční spotřeba energie	265 kWh/rok
Chladicí systém	No Frost
Chladivo	R600a (isobutan)
Mrazicí kapacita	12 kg/24 h
Výdrž při výpadku	13 h
Hladina hluku	40 dB(A)
Vnitřní osvětlení	LED, výměna odborníkem
Ovládací panel	Dotykový, s dětskou pojistkou a speciálními funkcemi (Super Freeze, Holiday, MyZone)
Dávkovač vody	Vestavěný, nádrž 2,5 L
Otočné dveře	Ano, možné svépomocí
Údržba a čištění	Automatické odmrazování; vnitřní čištění vlažnou vodou a jemným čisticím prostředkem; nepoužívejte parní čistič
Bezpečnost	Dětská pojistka, alarm otevřených dveří, prázdninový režim, ochrana proti častým restartům
Náhradní díly a opravitelnost	Díly k dispozici prostřednictvím zákaznického servisu Haier; LED lampu nelze vyměnit uživatelem

Často kladené otázky - HTR3619ENMN HAIER

Jak nastavit teplotu chladničky a mrazničky?

Odemkněte panel stisknutím tlačítka D po dobu 3 sekund. Poté stiskněte tlačítko A (chladnička) nebo B (mraznička), dokud nedosáhnete požadované teploty. Optimální teplota je 5 °C pro chladničku a -18 °C pro mrazničku.

Co dělat při výpadku proudu?

Potraviny zůstanou chlazené přibližně 16 hodin. Otevřete dveře co nejméně. Po obnovení proudu se spotřebič vrátí k předchozímu nastavení. Zkontrolujte stav potravin.

Jak používat funkci Super zmrazení?

Odemkněte panel, poté stiskněte tlačítko B (mraznička) po dobu 3 sekund. Rozsvítí se indikátor Super Frz. Funkce se automaticky vypne po 56 hodinách. Aktivujte ji 24 hodin před zmrazením velkého množství.

Proč spotřebič vydává podivné zvuky?

Zkontrolujte, zda je spotřebič v rovině a nedotýká se předmětů. Antikondenzační systém vydává mírné normální bzučení. Pokud hluk přetrvává, kontaktujte zákaznický servis.

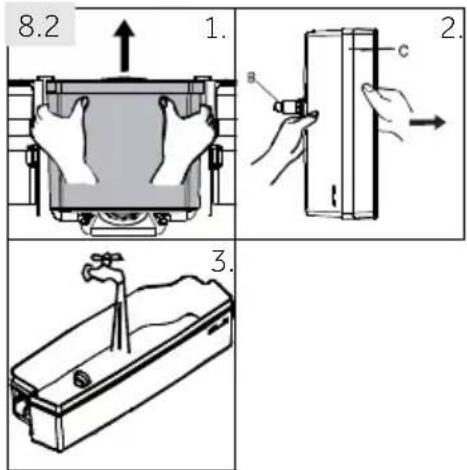

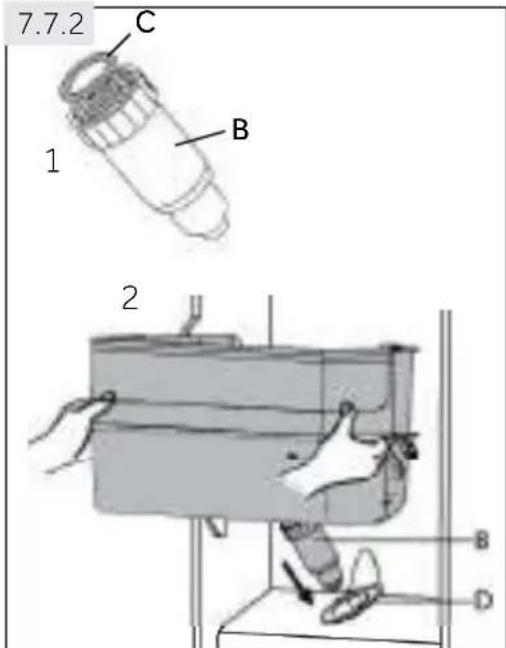

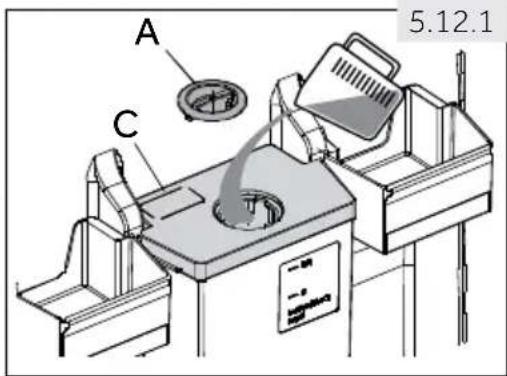

Jak vyčistit nádržku na vodu dávkovače?

Vyjměte nádržku, odšroubujte výtokový otvor a vyčistěte horkou vodou a jemným čisticím prostředkem. Důkladně opláchněte. Při montáži se ujistěte, že bílý O-kroužek je na svém místě.

Mohu změnit směr otevírání dveří?

Ano, je to možné. Viz část Otočné dveře v návodu. Spotřebič je těžký: požádejte o pomoc. Postupujte podle popsaných kroků, zejména demontáže pantů a výměny dorazů dveří.

Co znamená zvukový alarm?

Alarm se spustí, pokud dveře chladničky zůstanou otevřené déle než jednu minutu. Zavřete dveře, abyste jej zastavili. Pokud zůstanou otevřené déle než 7 minut, osvětlení a panel se automaticky vypnou.

Jak aktivovat prázdninový režim?

Odemkněte panel, poté stiskněte tlačítko C (Prázdniny). Rozsvítí se indikátor Holiday. Chladnička se nastaví na 17 °C, aby se zabránilo zápachu. Během tohoto režimu neskladujte v chladničce žádné potraviny.

Proč se v mrazničce tvoří led nebo námraza?

Možné příčiny: špatně zabalené potraviny, špatně zavřené dveře, špinavé nebo opotřebované těsnění. Zkontrolujte těsnění, vyčistěte je a ujistěte se, že nic nebrání úplnému zavření dveří.

Jak vyměnit LED žárovku?

LED osvětlení smí vyměnit pouze výrobce nebo autorizovaný odborník. V případě poruchy kontaktujte zákaznický servis. Nepokoušejte se jej vyměnit sami.

NÁVOD K OBSLUZE HTR3619ENMN HAIER

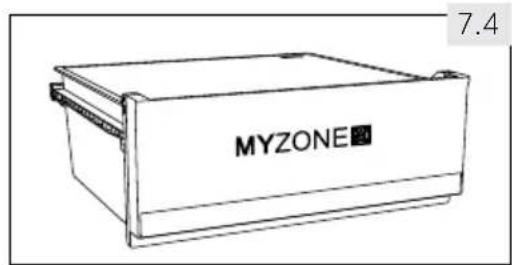

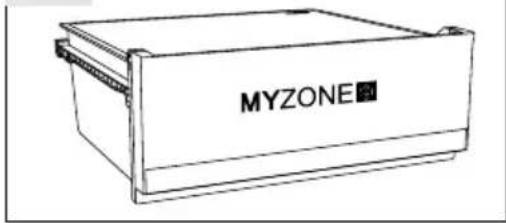

7.4 Pojemnik Mojej Strefy

Děkujeme Vám, že jste si zakoupili spotřebič Haier.

Před použitím spotřebiče si prosím pečlivě pročtěte tento návod. V návodu najdete důležité informace, díky nimž budete svůj spotřebič využívat naplno, zajistíte bezpečnou a správnou instalaci, použití a údržbu.

Uchovávejte tento návod na vhodném místě, abyste ho měli vždy po ruce a mohli tak spotřebič používat bezpečně a správně.

Pokud spotřebič prodáte, darujete nebo necháte v domě/bytě např. po stěhování, zajistěte předání návodu, aby se nový majitel spotřebiče mohl seznámit s pokyny pro jeho bezpečné používání.

Popis

Upozornění - Důležité poučení o bezpečnosti

Obecné informace a tipy

Sdělení týkající se životního prostředí

Pomozte chránit životní prostředí a lidské zdraví. Obal spotřebiče vyhod'te do příslušného kontejneru, aby mohl být recyklován. Pomozte recyklovat odpad z elektrických a elektronických přístrojů. Nevyhazujte přístroje označené tímto symbolem do běžného odpadu z domácnosti. Vratte výrobek do místního zařízení pro recyklaci nebo se obratte na svůj městský úřad.

UROZORNĚNÍ!

Nebezpečí zranění nebo udušení!

Chladivo a plyny se musí zlikvidovat profesionálně. Před řádnou likvidací se ujistěte, že potrubí chladicího okruhu není poškozeno. Odpojte spotřebič od elektrické sítě. Odřízněte kabel pro připojení do elektrické sítě a zlikvidujte ho. Aby nedošlo k zavření dětí nebo domácích mazlíčků do spotřebiče, odstraňte zásobníky a zásuvky a odmontujte západku dveří a těsnění.

1- Bezpečnostní informace....4
2- Běžný účel použití 8
3- Popis spotřebiče 9
4- Ovládací panel 12
5- Použití 13
6- Tipy na ušetření energie....20
7- Zařízení 21
8- Péče a čištění 24
9- Řešení problémů 26
10-Instalace....29
11- Technické údaje 33
12- Zákaznický servis....36

1- Bezpečnostní informace

Před zapnutím spotřebiče si nejprve přečtěte následující bezpečnostní rady!:

OZORNĚNÍ!

Před prvním použitím

►Zkontrolujte, že nedošlo k poškození spotřebiče během přepravy.
▶Odstraňte všechny obaly a držte mimo dosah dětí.

▶ Pred instalací spotřebiče vyčkejte alespoň 2 hodiny, aby byla zajiš-těna plná funkce chladicího okruhu.

▶S přístrojem manipulujte vždy minimálně ve 2 osobách, protože je těžký.

Instalace

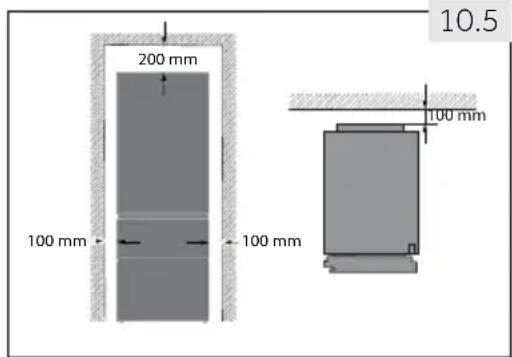

▶Spotřebič umístěte na dobře větraném místě. Zajistěte, aby nad spotřebičem byla mezera minimálně 20 cm a kolem spotřebiče alespoň 10 cm.
▶Nikdy neumístujte spotřebič ve vlhkém prostředí nebo na místě, kde by na něj mohla stříkat voda. Kapky vody a skvrny osušte a očistete s měkkým čistým hadříkem.
▶Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory).

Instalujte a vyrovnejte spotřebič na místě, které odpovídá jeho velikosti a způsobu využití.
▶Udržujte větrací otvory v přístroji nebo ve vestavěné konstrukci čisté a bez překážek.
▶ Ujistěte se, že elektrické údaje na výkonnostním štítku souhlasí se sítovým napájením. Pokud tomu tak není, obratte se na elektrikáře.
Spotřebič je provozován na 220-240 VAC / 50 Hz napájení. Abnormální kolísání napětí může způsobit, že se spotřebič nepodaří spustit, nebo se poskodí regulace teploty nebo kompresor, nebo při provozu může vznikat abnormální hluk. V takovém případě musí být namontován automatický regulátor napětí.
▶Použijte samostatnou zásuvku pro uzemnění napájení, jež je snadno přístupná. Spotřebič musí být uzemněný.
Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven 3drátovou (zemnicí) zástrčkou, která je vhodná pro standardní 3drátovou (zemnicí) zásuvku. Nikdy neodstraňujte ani nedemontujte třetí kolík (uzemnění). Po instalaci spotřebiče by zásuvka měla zůstat přístupná.
▶Nepoužívejte adaptér s více zásuvkami a prodlužovacími kabely.
Zkontrolujte, že lednička nestojí na napájecím kabelu. Nestoupejte na napájecí kabel.
▶Nepoškozujte chladicí okruh.

UPOZORNĚNÍ!

Každodenní používání

• Spotřebič mohou používat děti od 8 let a osoby se sníženými fy-zickými, smyslovými nebo mentálními schopnostmi, nebo osoby s nedostatečnými zkušenostmi a znalostmi, pokud mají nad se-bou dohled nebo pokud byly vyškoleny ohledně bezpečného používání spotřebiče a pokud chápou možná rizika.
  ▶ Děti do 3 let udržujte v bezpečné vzdálenosti od spotřebiče, pokud nejsou pod neustálým dohledem.
  ▶Se spotřebičem si nesmí hrát děti.
  ▶ Pokud v blízkosti spotřebiče uniká svítiplyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpojujte nebo nepřipojujte sítový kabel chladničky nebo jiného spotřebiče.
  ▶Věnujte pozornost tomu, že spotřebič je nastavený pro provoz při rozsahu okolní teploty mezi 10 a 43°C. Pokud bude ponechán delší dobu v prostředí, kde je teplota vyšší nebo nižší než je uve-dený rozsah, nemusí správně fungovat.
  ▶ Nepokládejte nestabilní předměty (těžké předměty, nádoby s vodou) nahoru na spotřebič, abyste zabránili zranění osob způsobené pádem nebo elektrickému šoku způsobenému kontaktem s vodou.
  ▶Netahejte za police ve dveřích. Dveře by se mohly zkřivit, polička na láhve odtáhnout nebo by se spotřebič mohl převrátit.
  ▶Dveře spotřebiče otvírejte a zavírejte pouze klikou. Mezera mezi dveřmi a skříní je velmi úzká. Nedávejte ruce do těchto míst, abys-te se vyhnuli skřípnutí prstů. Dveře otvírejte a zavírejte, pouze po-kud v dosahu dveří nestojí děti.
  ▶Neskladujte nebo nepoužívejte hořlaviny, výbušniny nebo žíravé materiály ve spotřebiči nebo v jeho okolí.
  ▶V spotřebiči neskladujte léky, bakterie nebo chemické látky. Tento spotřebič určený pro domácnost. Nedoporučuje se pro sklado-vání materiálů s požadavkem na přesné teploty.
  Nikdy neskladujte tekutiny v lahvích nebo plechovkách (kromě lihovin s vysokým obsahem alkoholu), zejména perlivých nápojů, v mrazničce, protože by během zmrazování praskly.
  ▶Pokud v mrazničce došlo k zahřátí, zkontrolujte stav potravin.

ZORNĚNÍ!

Každodenní používání

▶Nenastavujte príliš nízké teploty v prostoru ledničky. Při vysokém nastavení může teplota klesnout pod nulu. Pozor: Může dojít k roztržení lahví.
Nedotýkejte se zmrazených potravin mokrýma rukama (nosté rukavice). Zejména se vyvarujte jedení nanuků ihned po vyjmutí z mrazničky. Je zde nebezpečí omrzlin nebo tvorby puchýřů z mrazu. První pomoc: okamžitě dejte pod tekoucí studenou vodu. V žádném případě se neodtrhujte!
▶ Nedotýkejte se vnitřního povrchu mrazničky, když je zapnutá, zejména mokrýma rukama, protože by vám ruce mohly přimrznout k povrchu.
▶V případě výpadku napájení nebo před čištěním spotřebič odpojte z napájení. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.
▶Nepoužívejte elektrická zařízení uvnitř potravinové skříně, pokud se nejedná o přístroje doporučené výrobcem.

Údržba / čištění

Zajistěte, aby při provádění čištění a údržby byly děti pod dozo- rem.

▶Před prováděním jakékoli běžné údržby spotřebič odpojte od elektrické sítě. Před tím, než spotřebič znovu zapnete, vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.

▶Při odpojování spotřebiče od el. napájení táhněte za zástrčku, ne za kabel.

▶Ne seškrabávejte námrazy a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače jako radiátory, fény, parní čističe nebo jiné zdroje tepla, abyste zabránili poškození plastových částí.

▶Pro urychlení rozmrazení nepoužívejte mechanická zařízení nebo jiné prostředky jinak, než je doporučeno výrobcem.

▶ Pokud je sítový kabel poškozený, musí ho vyměnit výrobce, autorizovaný servis nebo podobně kvalifikovaná osoba, aby se zabránilo možným rizikům.

UPOZORNĚNÍ!

Údržba / čištění

▶ Nepokoušejte se o opravení spotřebiče vlastními silami. V přípa-dě nutnosti opravy spotřebiče kontaktujte náš zákaznický servis.
▶ Alespoň jednou ročně odstraňte prach ze zadní části spotřebiče, abyste omezili riziko vzniku požáru a také zvýšenou spotřebu energie.
▶Během čištění na spotřebič nestříkejte ani ho neoplachujte.
▶Nepoužívejte při čištění kropicí ani parní spotřebiče.
▶ Studené skleněné police neomývejte horkou vodou. Náhlá změna teploty by mohla způsobit prasknutí skla.

Informace o chladicím plynu

UPOZORNĚNÍ!

Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Zkontrolujte, že během přepravy a instalace nedošlo k poškození chladicího okruhu. Prosakující chladivo může způsobit poranění očí nebo se vznítit. Pokud se objeví závada, držte všechny zdroje otevřeného ohně stranou, důkladně vyvětrejte místnost, nezapojujte ani ne-vypojujte sítové kabely žádného spotřebiče v místnosti. Informujte zákaznický servis.

V případě, že chladivo přijde do kontaktu s očima, okamžitě je propláchněte pod tekoucí vodou a zavolejte neprodleně očního lékaře.

UPOZORNĚNÍ!

▶Dbejte na to, aby nedošlo ke vzniku požáru vzplanutím hořlavého materiálu.
▶UPOZORNĚNÍ: Při umístění přístroje se ujistěte, že přívodní kabel není zachycen nebo poškozen.
▶ UPOZORNĚNÍ: Chladničku neumistujte zadní stranou k rozbočovačům zásuvek nebo přenosným napájecím zdrojům.

2- Běžný účel použití

CZ

2.1- Běžný účel použití

Tento spotřebič je určený k chlazení a mrazení potravin. Je zkonstruovaný výhradně pro použití v suchém interiéru domácností. Není určený pro komerční nebo průmyslové vy- užití.

Není dovoleno spotřebič jakkoli měnit nebo upravovat. Nedovolené zacházení může způsobit poruchy a ztrátu záruky.

známka

Některé ilustrace v tomto manuálu se mohou v důsledku technických změn a rozdílnosti modelů lišit od Vašeho spotřebiče.

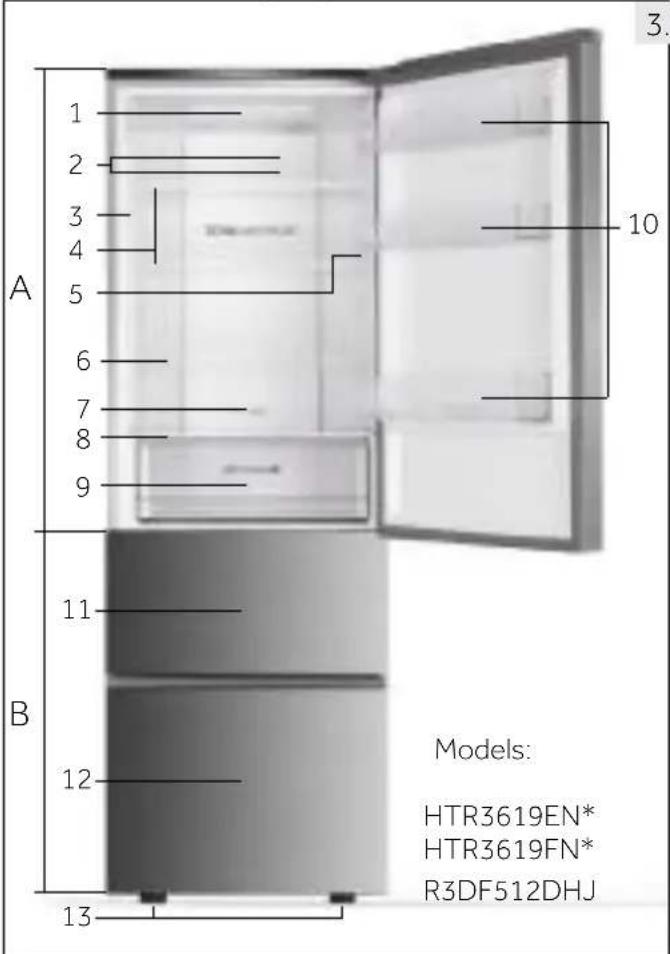

3.1.1 Obrázky spotřebiče (HTR series Fig.3.1.1)

^* = Barevní kód:

A: Prostor chladničky

1 LED osvětlení ledničky
2 Vzduchový kanál a snímač (za panelem)
3 Výkonnostní štítek
4 Skleněné police
5 Kontrolka správné teploty
6 Skleněná police
7 Vzduchové potrubí
8 Kryt prostoru My Zone
9 Zásuvka My Zone
10 Polička na dveřích

B: Mrazicí prostor

11 Horní Mrazící Box s přihrádkou pro předmrazení
12 Dolní Mrazící Box
13 Nastavitelné nožičky

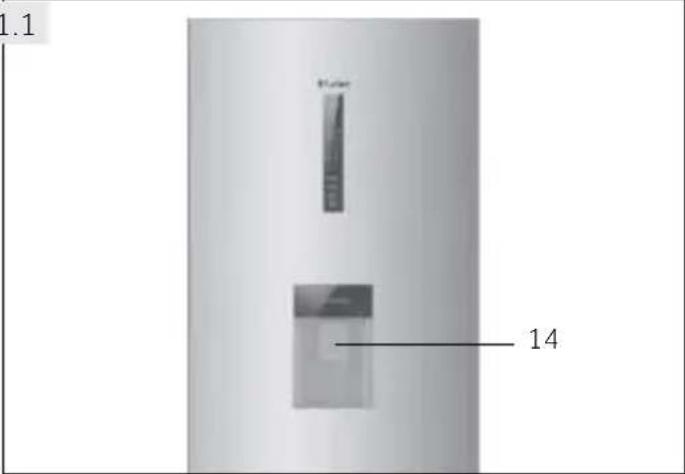

Dávkovač vody

14 Dávkovač vody
15 Nádrž na vodu

známka

Některé ilustrace v tomto manuálu se mohou v důsledku technických změn a rozdílnosti modelů lišit od Vašeho spotřebiče.

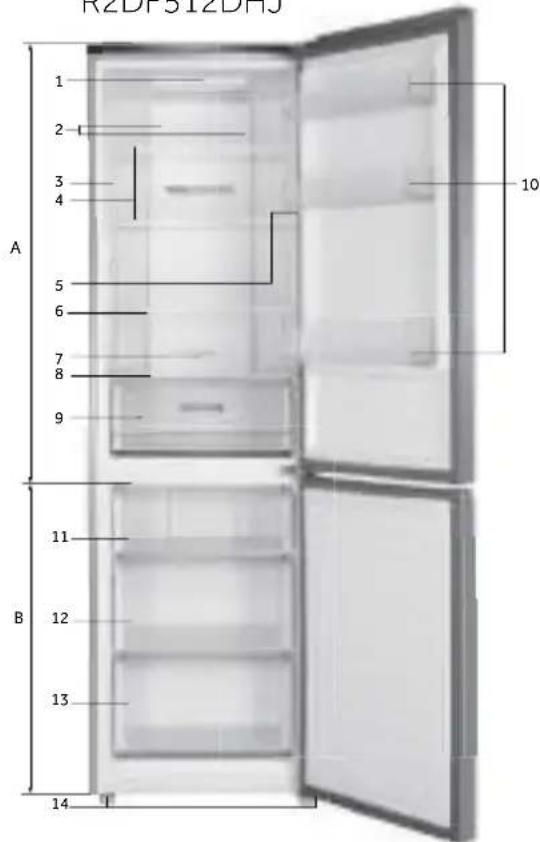

3.1.2 Obrázky spotřebiče (HDR series Fig.3.1.2)

Model:
HDR3619FN*
CFE735C*J
R2DF512DHJ

3.1.2

Model:
CFE735C*JW

1 LED osvětlení ledničky
2 Vzduchový kanál a snímač (za panelem)
3 Výkonnostní štítek
4 Skleněné police
5 Kontrolka správné teploty
6 Skleněná police
7 Vzduchové potrubí
8 Kryt prostoru My Zone
9 Zásuvka My Zone

B: Mrazicí prostor

10 Polička na dveřích
11 Horní Mrazící Box
12 Střední Mrazící Box
13 Dolní Mrazící Box
14 Nastavitelné nožičky
15 Dávkovač vody
16 Nádrž na vodu

3.2 Příslušenství

Zkontrolujte příslušenství a textovou dokumentaci podle tohoto seznamu (Obr. 2.2):

Uschovejte si příslušenství a literaturu na instalaci a údržbu.

3.2

Zásobník na kostky s ledem

Dveřní panty Dveřní doraz Víka

Zásobníky na vajíčka

Energetický štítek

Záruční list

Návod na použití

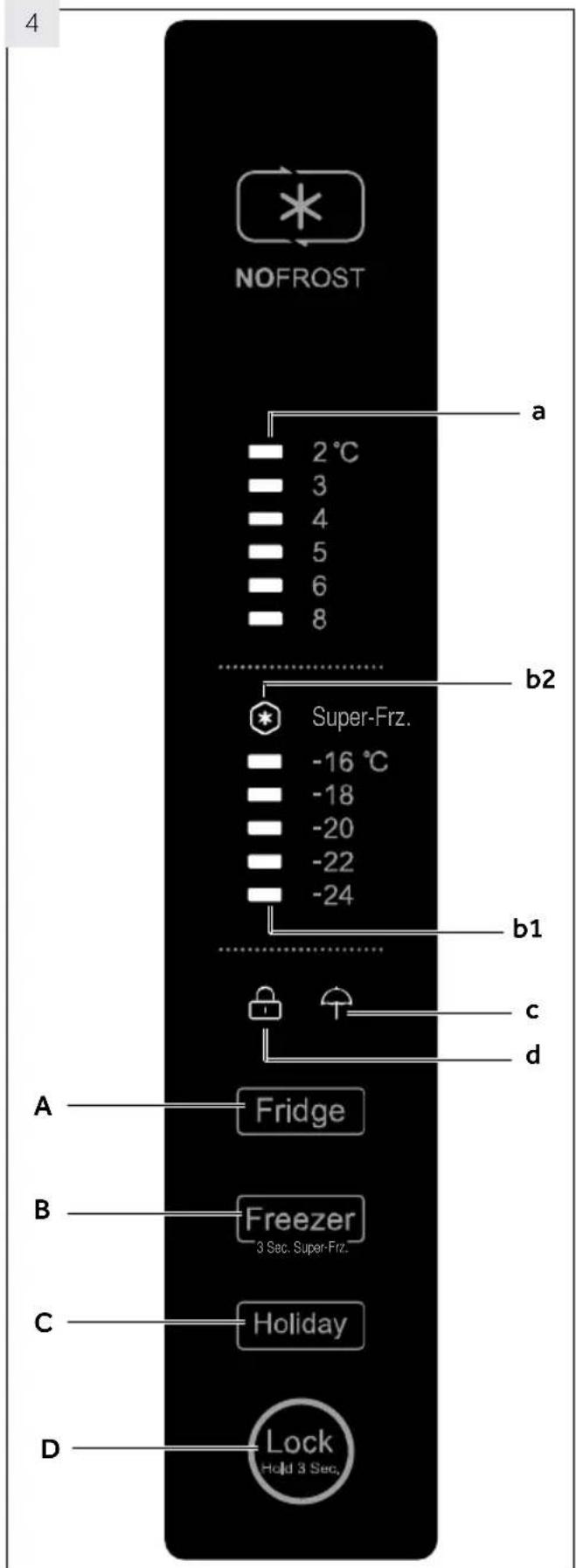

Ovládací panel (obr. č. 4)

Tlačítka:

A Nastavení teploty chladničky
B Nastavení teploty mrazničky a
Zapnutí / vypnutí funkce Super-Freeze
C Zapnout/Vypnout funkci Dovolená
D Zamknout/Odemknout panel

Kontrolky:

a Teplota chladící části
b1 Teplota mrazicí části
b2 Funkce Super Freeze ("Super-FRZ.")
c Funkce Dovolená
d Zámek ovládacího panelu

5.1 Před prvním použitím

Odstraňte všechny obalové materiály, udržujte je mimo dosah dětí a zlikvidujte je v souladu s ochranou životního prostředí.
Než vložíte do spotřebiče potraviny, očistěte ho uvnitř i zvenku vodou a jemným čisticím prostředkem.

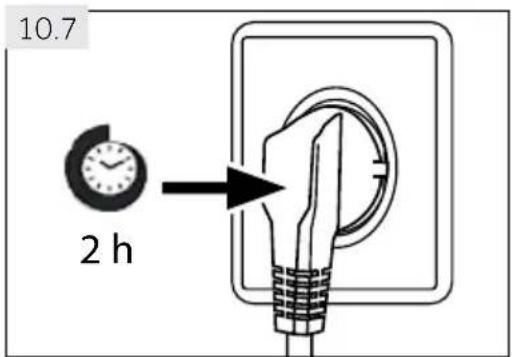

▶ Po vyrovnání a očištění spotřebiče vyčkejte alespoň 2 hodiny, než ho zapojíte do elektrické sítě. Viz oddíl INSTALACE.
▶ Nechte přihrádky vychladit na požadovanou teplotu dříve, než do nich vložíte potraviny. Funkce Extra mrazení pomáhá rychlému ochlazení mrazničky.
Teplota ledničky je automaticky nastavená na 5° C a teplota mrazničky na -18° C. To je doporučené nastavení. Nastavené teploty můžete ručně změnit podle vlastních požadavků. Viz NASTAVENÍ TEPLOTY.

5.2 Doteková tlačítka

Tlačítka na ovládacím panelu jsou doteková tlačítka, která reagují na lehký dotek prstem.

5.3 Zapnutí/Vypnutí spotřebiče

Spotřebič je funkční, jakmile ho zapojíte do elektrické sítě.

Při prvním zapnutí přístroje, indikátory teploty "a" a "b1" ukazují přednastavené hodnoty (viz POZNÁMKY).

Poznámka: Přednastavení

Spotřebič je nastavený na doporučenou teplotu 5°C (lednička) a -18°C (mraznička). Za normálních podmínek okolního prostředí není nutné teplotu nastavovat.
Když zapnete spotřebič po předchozím odpojení od elektrické sítě, může trvat až 12 hodin, než dosáhne správných teplot.

Před vypnutím spotřebič vyprázdněte. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel z elektrické zásuvky.

5.4 Pohotovostní režim

Displej se automaticky vypne 30 sekund po stisknutí tlačítka. Displej se automaticky zamkne. Při doteku libovolného tlačítka nebo otevření dveří se automaticky rozsvítí.

5.5 Zamknout/Odemknout panel

Loznámka: Zámek ovládacího panelu

Ovládací panel se automaticky zablokuje proti aktivaci, není-li po dobu 30 sekund dotknuto žádné tlačítko. Chcete-li provést jakékoli nastavení, ovládací panel musí být odemčený.

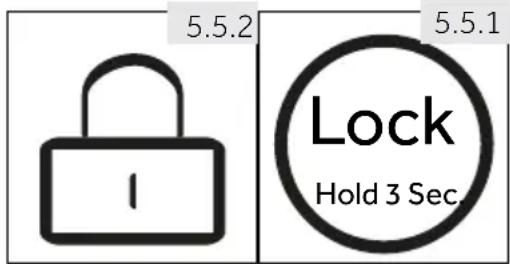

▶Chcete-li zablokovat všechny prvky na panelu proti aktivaci, držte po dobu 3 sekund tlačitko „D“. (obr. 5.5.1).
►Rozsvítí se příslušná kontrolka „d“. (obr. 5.5.2).
▶ Chcete-li panel odemknout, dotkněte se znovu tlačítka.

5.6

5.6 Alarm při otevřených dveřích

Jsou-li dveře ledničky otevřené více než 1 minutu, ozve se alarm dveří (obr. 5.6). Alarm lze vypnout zavřením dveří. Pokud jsou dveře otevřené déle než 7 minut, světlo uvnitř ledničky a osvětlení ovládacího panelu se automaticky vypnou.

5.7 Nastavení teploty

Vnitřní teploty ovlivňují níže uvedené faktory:

▶Okolní teplota
▶Četnost otevíráni dveří
▶Množství uchovávaných potravin
▶Instalace spotřebiče

5.7.1

Fridge

5.7.1 Nastavení teploty pro ledničku

1. Je li zamčený, odemkněte panel dotekem tlačítka „D“ (obr. 5.5.1).
2. Dotkněte se postupně tlačítka "A" (Chladnička), dokud nezačne blikat požadovaná hodnota indikátoru teploty "a" (obr. 5.7.1).
   Optimální teplota v chladničce je 5 °C. Nižší tep- lota představuje nadbytečnou spotřebu energie.
3. Po několika sekundách bude ukazatel teploty "a" svítit trvale a nastavení bude potvrzeno.

5.7.2

Freezer 3 Sec. Super-Frz.

5.7.2 Nastavení teploty pro mrazničku

1. Je li zamčený, odemkněte panel dotekem tlačítka „D" (obr. 5.5.1).
2. Dotkněte se postupně tlačítka "B" (Mraznička), dokud nezačne blikat požadovaná hodnota indikátoru teploty "b1". (obr. 5.7.2).
   Optimální teplota v mrazničce je -18°C. Nižší teplota představuje nadbytečnou spotřebu energie.
3. Po několika sekundách bude ukazatel teploty "b1" svítit trvale a nastavení bude potvrzeno.

známka: Konflikt s ostatními funkcemi

Teplotu v odpovídajícím prostoru nelze upravit v případě, pokud je aktivována jakákoli jiná funkce (Extra mrazení nebo Dovolená) nebo je displej uzamčen. Odpovídající indikátor bude blikat.

5.8 Funkce extra mrazení (Super Freeze)

Čerstvé potraviny by měly být zcela zmrazeny co nejrychleji. Zachovají se tak nejlepší nutriční hodnoty, vzhled a chuť. Funkce Extra mrazení zrychluje zmražení čerstvých potravin a chrání již uložené potraviny před nežádoucím ztepláním. Pokud potřebujete jednorázově zmrazit velké množství potravin, doporučujeme zapnout funkci Extra mrazení 24 hodin před použitím mrazicího prostoru.

1. Je li zamčený, odemkněte panel dotekem tlačítka „D“ (obr. 5.5.1).
2. Dotkněte se tlačítka „B“ (Mraznička) po dobu 3 sekund, rozsvítí se kontrolka „b2“ a funkce se aktivuje (obr. 5.8).
3. Stejným postupem funkci Extra mrazení zrušíte.

známka: Automaticky se vypne

Po 56 hodinách se funkce Extra mrazení automaticky vypne. Spotřebič pak bude pracovat při teplotě, která byla nastavena před použitím funkce Extra mrazení.

5.9 Funkce Dovolená

Touto funkcí nastavíte teplotu spotřebiče na stálých 17°C.

Díky tomu je možné nechat dveře prázdné lednice zavřené, aniž by vznikl zápach nebo plíseň – a to po dobu dlouhé nepřítomnosti (např. během dovolené). Oddíl mrazničky můžete nastavit podle libosti.

1. Je li zamčený, odemkněte panel dotekem tlačítka „D“ (obr. 5.5.1).
2. Dotkněte se tlačítka „C“ (Dovolená); rozsvítí se kontrolka „c“ a funkce se aktivuje (obr. 5.9).
3. Stejným postupem funkci Dovolená zrušíte.

ZORNĚNÍ!

Je-li zapnutá funkce Dovolená, nesmí být v ledničce uloženy žádné potraviny. Teplota 17°C je pro uchovávání potravin příliš vysoká.

známka: Automatické zobrazení poruch

Pokud indikátor „a“ nebo „b1“ nepřetržitě bliká kvůli poruše, co nejdříve se obratte na pracovníků profesionálního servisu.

Super-Frz.

5.8

Holiday

5.9

5.10

5.10 MyZone box

Prostor ledničky je vybaven zásuvkou My Zone (Obr.5.10). V souladu s požadavky na skladování potravin, může být zvolena nejvhodnější teplota pro získání optimální výživové hodnoty potravin od Chlazení až po Ovoce&Zelenina. (obr. 5.11.)

5.11 Nastavení funkce MyZone box

Box Myzone může být použit jako Chladící oddělení, dále jako úložný prostor pro čerstvé potraviny a také může být použiván pro uchovávání nejrůznějších druhů potravin. Nastavení se provádí nastavením intenzity chladicího vzduchového kanálu.

známka: MyZone box

▶ Teplota boxu se rozmáhá od Chladící části a po část Uskladňování čerstvých potravin.
Pokud se ovladač chladícího vzduchové potrubí nachází v pravé poloze Chlazení, teplota v boxu klesne na nejnižší možnou hodnotu. Pokud otočíte ovladač chladícího vzduchového potrubí do levé pozice Ovoce&Zelenina, teplota v boxu stoupne na nejvyšší možnou hodnotu.
▶ Může se mírně změnit vzhledem k odlišní okolní teplotě nebo pracovnímu módu ledničky.
Někdy může teplota v tomto boxu klesnout pod nulu, także před tím, než do ní vložíte ovoce a zeleninu, proved'te správné nastavení.

5.12 Dávkovač vody

S dávkovačem vody si můžete pustit chlazenou vodu na pití.

Nádrž na vodu je před prvním použitím třeba vyčistit (viz PÉČE A ČIŠTĚNÍ).

5.12.1 Plnění nádrže dávkovače na vodu

ZORNĚNÍ!

Používejte pouze pitnou vodu.

Ujistěte se, že nádrž na vodu je správně vložena (viz PRÍSLUŠENSTVÍ)

Otočte a zvedněte kulaté víko (A) a nalijte čerstvou pitnou vodu do nádrže na vodu (Obr. 5.12.1).

Naplňte vodu pouze po značku (2.5 l); aby mohla protékat při otevírání a zavírání dveří.

Zavřete kulaté víčko, (A) dokud se neusadí na své místo

známka: Dávkovač vody

▶Před doplněním odstraňte starou vodu a vyčistěte nádržku na vodu.

Pokud vodu nebudete potřebovat po delší dobu, vyprázdněte, prosím, nádržku na vodu a vložte zpět čistou nádrž.

Kryt (C), na vodní nádržce je se používá i pro úsporu energie (obr. 5.12.1). Pokud delší dobu nechcete využívat vodu z dávkovače, přesto je nutné nainstalovat kryt kvůli lepší izolaci a úspory energie.

5.13 Tipy pro uchování čerstvých potravin

5.13.1 Ukládání do prostoru ledničky

▶Udržujte teplotu v ledničce pod 5°C.
Horká jídla se musí před uložením do ledničky zchladit na pokojovou teplotu.
▶Potraviny by se před uložením do ledničky měly omýt a osušit
▶ Potraviny určené pro uložení do ledničky by měly být řádně utěsněny, aby se zabráni-lo změnám vůně nebo chuti.
▶ Neuchovávejte nadměrné množství potravin. Pro lepší a homogenní chlazení ne-chávejte mezi potravinami mezery, aby kolem nich mohl proudit chladný vzduch.
▶Denně používané potraviny by se měly ukládat do přední části polic.
▶ Nechcete mezeru mezi potravinami a vnitřními stěnami ledničky, aby mohl vzduch volně proudit. Zejména ohlídejte, aby se potraviny nedotýkali zadní stěny: mohly by kní přimrznout. Zabraňte přímému kontaktu potravin (zejména mastných nebo kyselých) s vnitřním povrchem, protože mastnota a kyseliny ho mohou rozrušit. Kdykoli narazíte na mastnou/kyselou špínu, hned ji vyčistěte.
Mražené potraviny lze snadno rozmrazit v chladničce nebo s funkcí rozmrazování v prostoru MyZone. Ušetřite tím energii.
Proces stárnutí ovoce a zeleniny, např. některé druhy zeleniny, melounů, papáji, banánů, ananasu atd., se může v ledničce urychlit. Proto není vhodné uchovávat je v ledničce. Zrání velmi nezralého ovoce se ale může o určitou dobu urychlit. Cibuli, česnek, zázvor a další kořenovou zeleninu je možné uchovávat při pokojové teplotě.
Nepříjemné pachy, uvnitř ledničky značí, že se něco vylilo a je nezbytné ledničku vyčistit. Viz PÉČE A ÚDRŽBA.

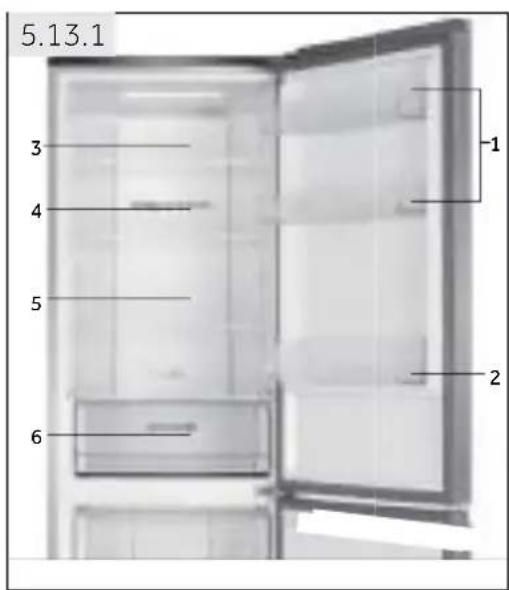

Různé potraviny je třeba umístit na různá místa podle toho, jaké mají vlastnosti: (obr.: 5.13.1).

1 Máslo, sýry, vejce, koření, atd.
Džem, sýr, rajčatová štáva, atd
2 Nápoje a zavařené potraviny.
3 Nakládané potraviny, konzervované potraviny, atd.
4 Masné výrobky, snack, těstoviny, mléko, tofu, mléčné výrobky atd.
5 Vařené maso, klobásy, atd.
6 MyZone box: Ovoce, zelenina, salát, atd.

5.13.2 Ukládání do prostoru mrazničky

▶Udržujte teplotu v mrazničce na -18°C.

24 hodin před mražením zapněte funkci Extra mrazení; -pro malé množství potravin stačí 4-6 hodin.
▶ Horké potraviny je nutné před uložením do mrazničky zchladit na pokojovou teplotu.
▶ Potraviny nakrájené na malé porce zmrznou rychleji a bude snadnější je rozmrazit a uvařit. Doporučená váha každá porce je do 2.5 kg
Je lepší potraviny před vložením do mrazničky zabalit. Vnější stana obalu musí být suchá, aby se balíčky k sobě nepřilepily. Obalové materiály musí být bez zápachu, neprodyšné, nesmí být toxické ani škodlivé.
Abyste nepřekročili dobu uchovávání potravin, zapište prosím datum zmrazení, časový limit a název potraviny na obal. Řid'te se doporučenou dobou uchovávání u různých potravin.
▶ UPOZORNĚNÍ! Kyseliny, žíraviny a sůl atd. mohou narušit vnitřní povrch mrazničky. Neumístujte přímo na vnitřní povrch potraviny, které obsahují tyto látky (např. mořské ryby). Slanou vodu je třeba z mrazničky ihned vyčistit.
▶ Nepřekračujte dobu skladování potravin které jsou doporučovány výrobci. Z mrazničky vyndávejte pouze požadované množství potravin.
▶ Rozmrazené potraviny rychle zkonzumujte. Rozmrazené jídlo znovu nezmrazujte, pokud ho nejdřiv neuvařite, protože by to negativně ovlivnilo jeho poživatelnost.
Neukládejte do mrazničky nadměrné množství čerstvých potravin. Podívejte se na mrazicí kapacitu mrazničky – viz TECHNICKÁ DATA nebo údaje na výkonnostním štítku.
▶ Potraviny lze uchovávat v mrazničce při teplotě nejméně -18°C po dobu 2 až 12 měsíců podle vlastností potravin (např. maso: 3-12 měsíců, zelenina: 6-12 měsíců)
▶ Chcete-li zmrazit čerstvé potraviny, zabraňte jejich kontaktu s již zmrazenými potravinami. Nebezpečí tání!

Při zmrazování komerčně mražených potravin postupujte prosím podle těchto pokynů:

Vždy věnujte pozornost pokynům výrobce o délce uchování potravin. Neporušujte tyto pokyny!
Kvůli zachování kvality potravin se snažte, aby doba mezi nákupem a uložením potravin byla co nejkratší.
Kupujte potraviny, které byly uchovávány při teplotě -18°C nebo nižší.
Vyhněte se nákupu potravin, které mají na obale sníh nebo námrazu – může to značit, že výrobek byl částečně rozmrazen a znovu zmrazen – nárůst teploty ovlivňuje kvalitu potravin.

na ušetření energie

▶Zkontrolujte, zda spotřebič správně větrá (viz INSTALACE).
▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti tepelných zdrojů (např. sporák, radiátory).
Nenastavujte na spotřebiči zbytečně nízké teploty. Čím nižší teplota je na spotřebiči nastavená, tím vyšší je spotřeba energie.
▶Funkce EXTRA MRAZENÍ spotřebovává více energie.
▶Teplé potraviny nechce před uložením do spotřebiče ochladit.
▶Dveře spotřebiče otvírejte co nejméně a na co nejkratší dobu.
▶ Spotřebič nenaplňujte přes míru, aby nedošlo ke ztížení cirkulace vzduchu.
▶Uvnitř potravinového balení by neměl být vzduch.
▶Udržujte těsnění dveří čisté, aby se dveře vždy správně zavřely.
►Zmražené potraviny rozmrazujte v prostoru ledničky.

oznámka: Rozdíly v závislosti na modelu

Z důvodu různých modelů, váš výrobek nemusí mít všechny následující funkce. Viz kapitola POPIS PRODUKTU.

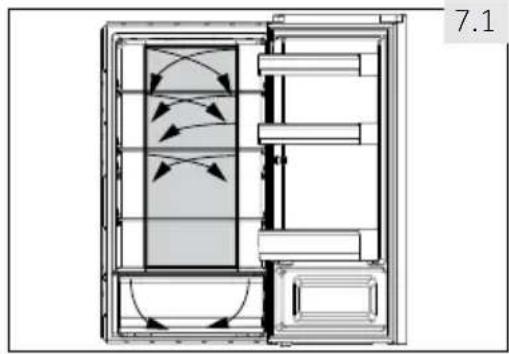

7.1 Více-proudové chlazení

Lednička je vybavena systémem více-proudého chlazení, díky němuž je proud studeného vzduchu umístěný do každé police (obr. 7.1). Pomáhá to udržet rovnoměrnou teplotu a zajistit tak, že potraviny zůstanou déle čerstvé.

7.2 Nastavitelné poličky

Výšku polic lze nastavit podle vašich požadavků.

1. Chcete-li přemístit polici, nejprve nadzvedněte její zadní okraj (1) a poté jì vytáhněte (2) (obr. 7.2).
2. Chcete polici znovu vložit do ledničky, položte ji na výstupky po obou stranách a zatlačte ji do krajní zadní polohy, dokud nezapadne do žlábků po stranách

Zkontrolujte, že všechny strany police jsou ve stejné úrovni.

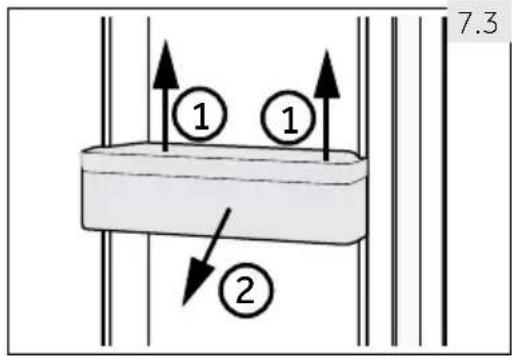

7.3 Snímatelné poličky na dveře

Poličky na dveře lze vyjmout kvůli čištění:

Položte ruce na obě strany poličky, zvedněte ji nahoru (1) a vytáhněte (2) (obr. 7.3).

Chcete-li vrátit poličku zpět na dveře, výše zmíněný postup obratte.

Pro použití a nastavení prostoru MyZone (obr. 7.4), zkontrolujte kapitolu POUŽITÍ (prostor MyZone).

OZORNĚNÍ!

Neskladujte věci, které potřebují přesnou skladovací teplotu, jako jsou léky a prvky po-travinové terapie, z důvodu zabránění zhoršení jejich stavu

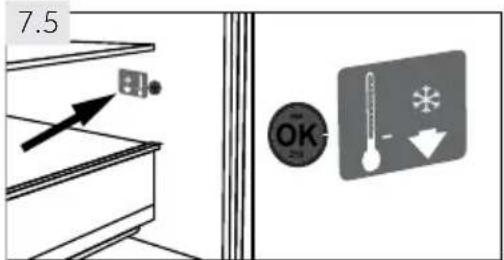

Kontrolku správné teploty (obr. 7.5) lze využít k udržování teploty pod +4°C. Pokud znaménko neukazuje „OK“, snižujte postupně teplotu.

ozornění: Nálepka OK

Po zapnutí spotřebiče může trvat až 12 hodin než se dosáhne správných teplot.

7.6 Světlo

Při otevření dveří. se rozsvítí LED vnitřní osvětlení. Výkon světel není ovlivněn dalšími na-staveními ostatních zařízení.

7.7 Nádrž na vodu

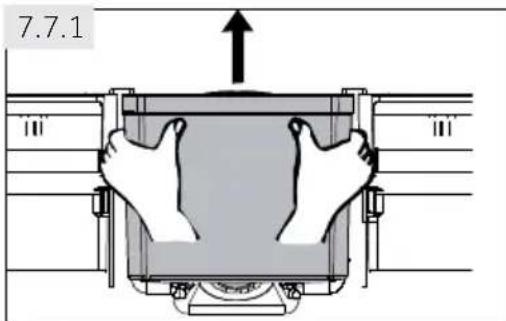

7.7.1 Odstraňte nádrž dávkovače na vodu

Nádrž na vodu může být odstraněna pro čištění a znovu nainstalována stejným způsobem jako dveřní police (obr. 7.7.1).

7.7.1 Vložte dávkovač na vodu

1. Ujistěte se, že náustek dávkovače vody (B) je pevně přišroubován k zásobníku vody a bílý O-kroužek (C) je ve své poloze (Obr. 7.7.2-1).

2. Umístěte nádrž na vodu do polohy tak že náustek dávkovače vody (B) zapadá do otvoru dveří (D) (Obr. 7.7.2-2)

známka: Nádrž na vodu

▶ Ujistěte se, že je hrdlo pevně našroubováno na nádrž na vodu
▶a bílý O-kroužek (C) je ve své poloze. Pokud nádrž na vodu není vložena správně, přes spoje může vytékat voda.
▶ Při demontáži nebo montáži nádrže na vodu nepoužívejte nadměrnou sílu, aby nedošlo k poškození nádrže.

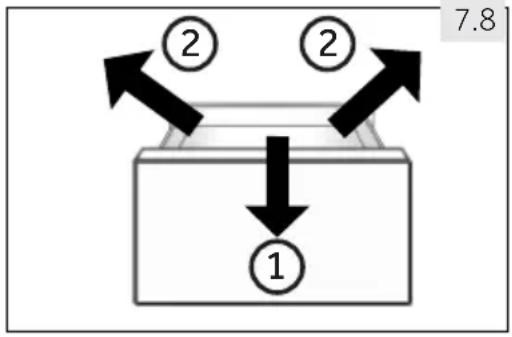

7.8 Vyjímatelná zásuvka mrazničky

Chcete-li odstranit zásuvku, vytáhněte ji v maximální míře (1), zvedněte a odstraňte ji (2).(obr. 7.8).

Chcete-li vrátit zásuvku, proved'te výše uvedené kroky v opačném pořadí.

OZORNĚNÍ!

Nepřetěžujte zásuvky: Maximální zatížení každé zásuvky je: 35 kg!.

7.9 Přihrádka pro předmrazení

Horní zásuvka je vybavena předmrazovacím regálem, který lze v případě potřeby umístit i do spodní zásuvky. (obr. 7.9). Čerstvě mrazené potraviny lze oddělit od již zmrazených, także proces zmrazování může hladce probíhat a již zmrazené potraviny se nezahřejí. Pře-rovnáte-li zmrazené potraviny, lze tyto prostory využít pro snadné uložení malých věcí, např. bylinek, zmrzliny nebo zásobníku na ledové kostky.

Než začnete s čištěním spotřebiče, odpojte ho od elektrické sitě.

8.1 Obecně

Spotřebič čistěte, pouze když je prázdný nebo když je v něm jen malé množství uskladněných potravin.

Spotřebič by se měl čistit každé 4 týdny jednak kvůli správné údržbě a jednak aby se zabránilo pachům ze špatně uchovávaných potravin.

UROZORNĚNÍ!

Spotřebič nečistěte tvrdými kartáči, drátěnými kartáči, čisticími prášky, benzínem, amyloacetáty, acetony a podobnými organickými prostředky, kyselinami nebo alka-lickými čistidly. Abyste se vyhnuli poškození spotřebiče, používejte prosím k čištění speciální čisticí prostředky určené pro ledničky.
▶Během čištění na spotřebič nestříkejte ani ho neoplachujte.
▶Nepoužívejte při čištění kropicí ani parní spotřebiče.
▶ Studené skleněné police neomývejte horkou vodou. Náhlá změna teploty by mohla způsobit prasknutí skla.
Nedotýkejte se vnitřního povrchu prostoru mrazničky, zejména mokrýma rukama, protože by vám mohly k povrchu přimrznout.
▶Dojde-li k zahřátí, zkontrolujte stav zmrazených potravin.

▶Těsnění na dveřích musí být vždy čisté.

▶Vnitřek a plást spotřebiče čistěte houbičkou navlhčenou teplou vodou a neutrálním čisticím prostředkem (obr. 8.1).

▶Spotřebič omyjte a vysušte jemnou utěrkou.

- Žádné součásti spotřebiče nemyjte v myčce nádobí.

▶ Před opakovaným spuštěním spotřebiče vyčkejte alespoň 5 minut, protože časté zapínání může poškodit kompresor.

Rozmrazování ledničky a mrazničky probíhá automaticky, není potřeba provádět ho ručně.

8.3 Výměna LED osvětlení

Ve spotřebiči je jako světelný zdroj LED osvětlení, protože spotřebovává malé množství

UPOZORNĚNÍ!

Nevyměňujte LED lampu sami, smí být vyměněna pouze výrobcem nebo autorizovaným servisním technikem.

energie a má dlouhou životnost. Vyskytne-li se nějaká závada, kontaktujte prosím zákaznický servis. Viz ZÁKAZNICKÝ SERVIS.

Parametr
Napětí ve V 13.2
Maximální výkon ve W 2
LED Spec	BÍLÁ-5050
Teplota použití	-30 °CAŽ +85 °C.

8.4 Čištění nádrže na vodu (obr. 8.2)

1. Vyberte nádrž na vodu ze spotřebiče.
2. Odstraňte kryt (C) a jemně vyšroubujte náustek dávkovače vody (B).
3. Vyčistěte nádržku na vodu a náustek dávkovače vody teplou vodou a tekutým prostředkem na mytí nádobí. Ujistěte se, že jste mýdlo úplně opláchli.

8.5 Nepoužívání spotřebiče po delší dobu

Nepoužíváte-li spotřebič delší dobu a nevyužili jste pro ledničku funkci Dovolená:

▶Vyjměte potraviny.
▶Odpojte sítový kabel.
▶Očistěte spotřebič podle výše uvedeného návodu.

Dveře a zásuvky/dveře mrazničky nechte otevřené, abyste zabránili vzniku nežádou-cích pachů uvnitř spotřebiče.

známka: Vypnutí

Spotřebič zapněte pouze pokud je to nezbytně nutné.

8.6 Stěhování spotřebiče

1. Vyjměte všechny potraviny a odpojte spotřebič od elektrické sítě.
2. Police a všechny pohyblivé části v ledničce a mrazničce zajistěte lepicí páskou.
3. Nenaklánějte spotřebič pod větším úhlem než 45°, aby nedošlo k poškození chladicího systému.

UROZORNĚNÍ!

▶Spotřebič nezvedejte za kliky.
▶Nikdy nepokládejte spotřebič na podlahu v horizontální poloze.

Hodně vzniklých problémů můžete vyřešit sami bez zvláštní kvalifikace. Vyskytne-li se ně-jaký problém, dříve než se obrátíte na prodejce, zkontrolujte všechny uvedené možnosti a postupujte podle níže uvedených pokynů. Viz ZÁKAZNICKÝ SERVIS.

UPOZORNĚNÍ!

▶ Před prováděním údržby spotřebič vypněte a odpojte ho od elektrické sítě.
Elektrické součásti smí opravovat pouze kvalifikovaný odborník, protože neodborné zásahy by mohly způsobit rozsáhlá následná poškození.
▶ Poškozený síťový kabel musí vyměnit výrobce, autorizovaný servis nebo podobně kvalifikovaná osoba, aby se zabránilo možným rizikům.

9.1 Tabulka řešení problémů

Problém Možná příčina Možné řešení
Nefunguje kompresor.	Zástrčka není zapojená do elektrické zásuvky.Spotřebič je ve fázi odtáváníPři automatickém odmrazování je to normální	Zapojte spotřebič do elektrické sítě.
Spotřebič pracuje často nebo pracuje příliš dlouho.	Vnitřní nebo vnější teplota je příliš vysoká.Spotřebič byl nějakou dobu bez přivodu elektrické energie.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se otevíraly příliš často nebo na dlouhou dobu.Nastavená teplota mrazničky je příliš nízká.Těsnění dveří/zásuvek je špinavé, opotřebované, prasklé nebo nevhodné.Není zajištěna požadovaná cirkulace vzduchu.	V tomto případě je běžné, že spotřebič pracuje delší dobu.Běžně trvá 8 až 12 hodin než se spotřebič zcela ochladí.Zavřete dveře/zásuvky a zkontrolujte, že spotřebič stojí na rovném podkladu a že se dveří nedotýkají žádné potraviny ani jiné překážky.Neotvírejte dveře/zásuvky příliš často.Nastavte vyšší teplotu, dokud se spotřebič nedostane na uspokojivou teplotu.Ústálení teploty ledničky trvá 24 hodin.Očistěte těsnění dveří/zásuvek nebo je nechte vyměnit v zákaznickém servisu.Zajistěte dostatečnou ventilaci.
Vnitřek ledničky je špinavý a/nebo za-páchá.	Je potřeba vyčistit vnitřek ledničky.V ledničce jsou uložené potraviny s výraznou vůní.	Umyjte vnitřek ledničky.Potraviny důkladně zabalte.
Uvnitř spotřebiče není dostatečně chladno.	Je nastavena příliš vysoká teplota.Byly vloženy teplé potraviny.PředBylo vloženo příliš mnoho potravin najednou.Potraviny jsou příliš blízko u sebe.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se ote-víraly příliš často nebo na dlouhou dobu.	Nastavte teplotu znovu.uložením potraviny vždy ochladte.Ukládejte vždy malé množství po-travin.Mezi potravinami nechávejte me-zery, aby mohl vzduch volně prou-dit.Zavřete dveře/zásuvku.Neotvírejte dveře/zásuvky příliš často.
Uvnitř spotřebiče je příliš chladno.	Nastavená teplota je příliš nízká.Funkce Power-Freeze je aktivní nebo pracuje příliš dlouho.	Nastavte teplotu znovu.Vypněte funkci Power-Freeze.
Na vnitřní straně ledničky konden-zuje vlhkost.	Ovzduší je příliš teplé a příliš vlhké.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se ote-víraly příliš často nebo na dlouhou dobu.Nádoby na potraviny nebo tekuti-ny jsou otevřené.	Zvyšte teplotu.Zavřete dveře/zásuvku.Neotvírejte dveře/zásuvky příliš často.Nechte horké jídlo zchladnout na pokojovou teplotu a zakryjte po-traviny a tekutiny.
Na vnějším po-vrchu nebo mezi dveřmi/dveřmi a zásuvkami se hro-madí vlhkost.	Ovzduší je příliš teplé a příliš vlhké.Dveře/zásuvky nejsou těsně uza-vřeny. Kondenzaci způsobuje stu-dený vzduch ve spotřebiči a teplý vzduch venku.	To je ve vlhkém prostředí normální. Změna nastane, až klesne vlhkost.Ujistěte se, že dveře/zásuvka jsou těsně zavřené.
V mrazničce je silná vrstva ledu a námrazy.	Potraviny nebyly správně zabale-né.Dveře/zásuvky spotřebiče nejsou těsně uzavřeny.Dveře/zásuvky spotřebiče se ote-víraly příliš často nebo na dlouhou dobu.Těsnění dveří/zásuvek je špinavé, opotřebované, prasklé nebo ne-vhodné.Uvnitř je překážka, která brání správnému zavření dveří/zásuvky.	Potraviny vždycky správně zabalte.Zavřete dveře/zásuvku.Neotvírejte dveře/zásuvky příliš často.Těsnění dveří/zásuvky očistěte nebo vyměňte za nové.Přemístěte police, dveřní poličky nebo vnitřní zásobníky tak, aby bylo možné zavřít dveře/zásuvku.
Spotřebič dělá neobvyklý hluk.	Spotřebič nestojí na rovné ploše.Spotřebič je v kontaktu s nějakým předmětem.	Vyrovnejte spotřebič nastavením nožiček.Odstraňte předměty z okolí spo-třebiče.

9- Řešení problémů

Problém Možná příčina Možné řešení
Měl by být sly-šet tenký zvuk podobný zvuku tekoucí vody.	To je normální. • -
Uslyšíte pípnutí alarmu.	Jsou otevřené dveře úložného prostoru ledničky.	Zavřete dveře nebo alarm vypněte ručně.
Uslyšíte slabé hučení.	Pracuje anti-kondenzační systém • Zabraňuje to kondenzaci a je to v pořádku
Nefunguje vnitřní osvětlení nebo chladící systém.	Zástrčka není zapojená do elektric- ké zásuvky.Zdroj napájení není v pořádku.LED osvětlení nefunguje.	Zapojte spotřebič do elektrické sitě.Zkontrolujte, jestli přívod elektric- ké energie v místnosti. Kontaktuj- te místního dodavatele elektrické- ho proudu!Kvůli výměně světla prosím kon- taktujte servis.
Boky skříně a pásy dveří se mo- hou zahřát.	To je normální. • -

9.2 Přerušení elektrické energie

V případě výpadku elektrického proudu by měly potraviny zůstat bezpečně vychlazené po dobu asi 16 hodin. V případě delšího výpadku proudu, zejména v létě, postupujte podle těchto pokynů:

▶ Otevírejte dveře/zásuvky co možná nejméně.
Během výpadku proudu nepřidávejte do spotřebiče další potraviny.
Pokud je výpadek proudu předem ohlášený a předpokládaná doba výpadku přesahuje 16 hodin, vyrobte led a vložte ho do zásobníku v horní části ledničky.
Jakmile je dodávka energie obnovena, je nutné zkontrolovat stav potravin.
V důsledku zvýšení teploty v ledničce během výpadku elektrického proudu nebo jiné poruchy dojde ke zkrácení doby uložení potravin a také se sníží jejich kvalita. Potraviny, které se rozmrazily, by se měly bud'brzy zkonzumovat, nebo uvařit a znovu zmrazit (pokud je to vhodné), aby se předešlo zdravotním rizikům.

Poznámka: Funkce paměti při přerušení napájení

Po obnovení napájení přístroj pokračuje v nastaveních, které byly nastaveny před výpadkem proudu.

10.1 Vybalení

OZORNĚNÍ!

▶ Spotřebič je těžký. Se spotřebičem manipulujte vždy nejméně ve dvou.
Všechny obalové materiály udržujte mimo dosah dětí a zlikvidujte ho způsobem, který je šetrný k životnímu prostředí.

▶Vyjměte spotřebič z obalu.
▶Odstraňte všechny obalové materiály.

10.2 Podmínky životného prostředí

Teplota v místnosti by se měla pohybovat v rozmezí 10°C až 43°C, protože může ovlivňovat teplotu uvnitř spotřebiče a spotřebu energie. Neinstalujte spotřebič do blízkosti spotřebičů, které vydávají teplo (sporáky, ledničky), aniž by byl odizolován.

10.3 Obrácení dveří

Dříve než spotřebič trvale nainstalujete, zkontrolujte správné umístění závěsu dveří. Pokud je potřeba, viz sekce OBOUSTRANNÉ DVEŘE.

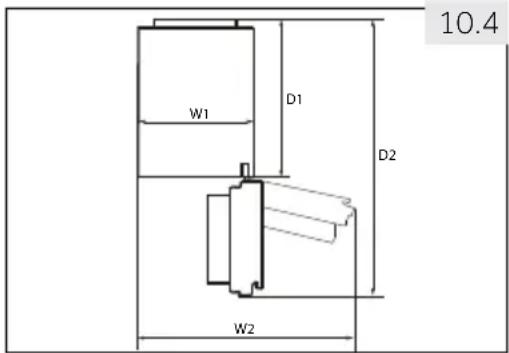

10.4 Prostorové požadavky

Prostor nutný při otevřených dveřích (obr. 10.4):

Šířka spotřebiče v mm Hloubka spotřebiče v mm

W1 W2 D1 D2

595 925 580 1200

10.5 Ventilační systém

Pro dosažení dostatečné ventilace spotřeby z důvodu bezpečnosti, je nutné dodržet požadavky pro správné větrání (obr. 10.5).

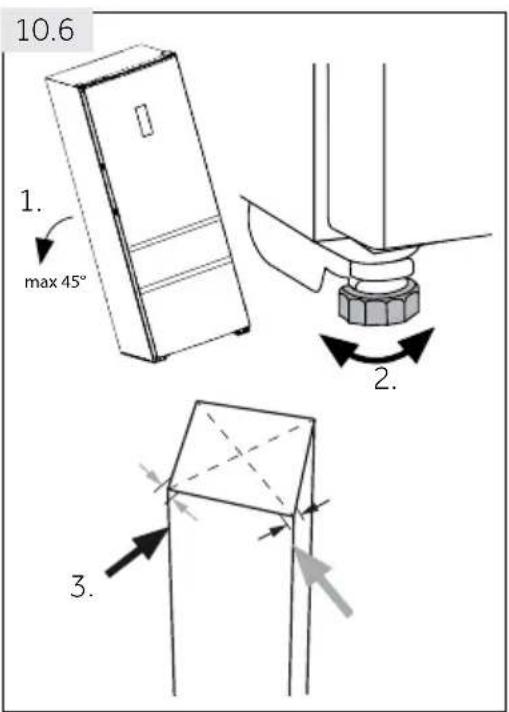

10.6 Umístění spotřebiče

Spotřebič umístěte na rovný a pevný povrch.

1. Nakloňte spotřebič lehce dozadu (obr. 10.6).
2. Nastavte nožičky na požadovanou úroveň.
3. Stabilitu spotřebiče zkontrolujete tak, že střídavě udeříte do protilehlých stran. Mírné vychýlení by mělo být stejné v obou směrech. V opačném případě by mohlo dojít k deformaci rámu; důsledkem může být netěsnící zavírání dveří. Mírný náklon na zadní stranu usnadňuje zavírání dveří.

10.7 Čekací doba

V kapsli kompresoru je umístěný bezúdržbový olej. Při naklánění spotřebiče během převozu se olej mohl do- stat přes zavřené potrubí. Vyčkejte 2 hodiny před za- pojením spotřebiče do elektrické sítě (obr. 10.7), aby se olej mohl vrátit do pouzdra.

10.8 Elektrické připojení

Před každým zapojením zkontrolujte, zda:

▶zdroj energie, zásuvka a pojistka odpovídají výkonnostnímu štítku.
je zásuvka uzemněná a nepoužíváte prodlužovací kabel ani vícenásobné zásuvky.
▶se zástrčka a zásuvka přesně shodují.

Zástrčku zapojte do řádně instalované domácí zásuvky.

ZORNĚNÍ!

Poškozený napájecí kabel musí být vyměněn v zákaznickém servisu, aby nedošlo ke vzniku nebezpečí (viz Záruční list).

10.9 Oboustranné dveře

Než připojíte spotřebič do elektrické sítě, měli byste zkontrolovat, zda není potřeba pře- místit otevírání dveří z pravé strany (při dodání) na levou v závislosti na místě instalace spo- třebiče.

OZORNĚNÍ!

▶Spotřebič je těžký. Na obrácení dveří jsou potřeba 2 osoby.

▶ Než se pustíte do jakékoli činnosti, odpojte spotřebič od elektrické sítě.
Nenaklánějte spotřebič pod úhlem větším než 45°, aby nedošlo k poškození chladicího systému.

Kroky při montáži (obr. 10.9):

1. Připravte si potřebné nářadí.

2. Odpojte spotřebič od elektrického napětí.

3. Odstraňte pět šroubů, které upevňují přední panel (1) a vyberte panel (2).

4. Odstraňte malý kryt předního panelu směrem sleva na pravou stranu.

5. Odpojte spojovací kabel

6. Odstraňte kryt horního závěsu (1) a odšroubujte horní závěs (tři šrouby) na pravé straně (2).

7. Opatrně zdvihněte uvolněné dveře ledničky z dolního závěsu.

8. Otočte dvířka vzhůru nohama, odšroubujte kryt (1) a dveřní zarážku (2), s která umožní posílení dílem (3).

9. Vyberte nový kryt (1) a dveřní zarážku (2), s která umožní posílení dílem (3) z obalu s příslušenstvím a přišroubujte je na opačnou stranu.

10. Vyberte nový kryt (1) a dveřní zarážku (2), s která umožní posílení dílem (3) z obalu s příslušenstvím a přišroubujte je na opačnou stranu.
11. Odstraňte spodní závěs horních dveří.
12. Vyměňte záslepky a šrouby na straně.

Další kroky (a-h) jsou nutné pouze pro modely s dvěma dveřmi:

a Odstraňte spodní dveře
b Pro tento krok je zapotřebí dvou osob; jedna drží spotřebič na svém místě a druhá vykonává montážní kroky!
Nakloňte spotřebič mírně dozadu a odstraňte spodní závěs s nohou (1). Změňte také pozici druhé nohy (2).
c Odšroubujte dvě závitové kolíky (1), vyjměte spodní závěs, otočte jej o 180°(2) a
d připevněte zpět spodní závěs s 2 nastavitelnými šrouby
e Zašroubujte dolní závěs na levou straně spotřebiče.
f Proved'te kroky 8 a 9.
g Opatrně zdvihněte dolní dveře a nasad'te je na spodní závěs tak, aby čep zapadl do pantu.

Ujistěte se, že čep zapadá do držáku závěsu spo- dních dveří.

h Vyberte nový závěs z obalu s příslušenstvím a přišroubujte jej na levou stranu spotřebiče.

1. Vyberte nový spodní závěs horních dveří z obalu s příslušenstvím a přišroubujte jej na levou stranu přístroje.
2. Opatrně zdvihněte horní dveře a nasad'te je na spodní závěs tak, aby čep zapadl do pantu.

Ujistěte se, že čep zapadá do držáku závěsu spo- dních dveří.

1. Vyjměte horní závěs z obalu s příslušenstvím. Přeložte připojovací kabel přes horní závěs a upevněte horní závěs s třemi šrouby na levé stra- ně přístroje.

15 Nasad'te kryt závěsu (dodáván v obalu s příslu - šenstvím) na závěs.

1. Zapojte spojovací kabel a vložte ho do otvoru.

2. Vratte zpět přední panel a připevněte jej pěti šrouby.

18 Vyjměte kryt z obalu s příslušenstvím a připevně - te ho na pravou stranu horních dveří.

Po změně závěsu dveří zkontrolujte, zda je těsnění dveří správně umístěné na plásti a zda jsou všechny šrouby dostatečně utažené.

11.1 List výrobku podle nařízení EU č. 1060/2010

Obchodní značka Haier
Identifikační značka modelu	HTR3619FN*R3DF512DHJ	HTR3619FW*	HTR3619EN*
Kategorie modelu	Lednička-mraznička
Třída energetické účinnosti	A+	A+	A++
Roční spotřeba energie (kWh/rok) 1)	337	337	265
Objem chladicího prostoru (L) 2)	233	228	233
Objem mrazicího prostoru (L)	97	97	97
Počet hvězdiček
Teplota dalších prostorů > 14°C	Nepoužitelné
Beznámrazový systém	Ano
Zabezpečení při výpadku proudu (h)	13
Mrazicí kapacita (kg/24h)	12
Klimatická třídaSpotřebič je určený pro použití při teplotě okolní prostředí mezi 10°C a 43°C.	SN/N/ST/T
Vzduchem šířené emise hluku (db(A) re 1pW)	40
Typ konstrukce	Volně stojící

1) na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.
^2) kryt lze odstranit s cílem zvýšení objemu prostoru MyZone.

11- Technické údaje

Obchodní značka Haier
Identifikační značka modelu	HDR3619FN*R2DF512DHJ	CFE735C*J
Kategorie modelu	Lednička-mraznička
Třída energetické účinnosti	A+ A++
Roční spotřeba energie (kWh/rok)1)	350 275
Objem chladicího prostoru (L)2)	233	233
Objem mrazicího prostoru (L)	108	108
Počet hvězdiček
Teplota dalších prostorů > 14°C	Nepoužitelné
Beznámrazový systém	Ano
Zabezpečení při výpadku proudu (h)	13
Mrazicí kapacita (kg/24h)	12
Klimatická třídaSpotřebič je určený pro použití při teplotě okolní prostředí mezi 10°C a 43°C.	SN/N/ST/T
Vzduchem šířené emise hluku (db(A) re 1pW)	40
Typ konstrukce	Volně stojící

1) na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.
2) kryt lze odstranit s cílem zvýšení objemu prostoru MyZone.

11.2 Doplňkové technické údaje

Model	HTR3619FN*R3DF512DHJ	HTR3619FW*	HTR3619EN*
Napětí / Frekvence 220-240V ~/ 50Hz
Vstupní proud (A)	0.7 0.7		1.4
Hlavní pojistka (A)	5.0
Chladicí kapalina	R600a
Celkový objem (L)	370	365	370
Čistý objem (L)	330	325	330
Rozměry (V/Š/H v mm)	657
Hloubka Šířka	595
Výška	1905

Model	HDR3619FN*R2DF512DHJ	CFE735C*J
Napětí / Frekvence 220-240V ~/ 50Hz
Vstupní proud (A)	1.2 1.4
Hlavní pojistka (A)	5.0
Chladicí kapalina	R600a
Celkový objem (L)	375
Čistý objem (L)	341
Rozměry (V/Š/H v mm)	657
Hloubka Šířka	595
Výška	1905

11.3 Normy a směrnice

Tento výrobek vyhovuje požadavkům všech odpovídajících směrnic ES včetně souvisejících harmonizovaných norem, které jsou nutné pro to, aby výrobek mohl nést označení CE.

1. List výrobku podle nařízení EU č. 2019/2016

Obchodní značka	Haier
Identifikační značka modelu	HTR3619FN*R3DF512DHJ	HTR3619FW*	HTR3619EN*
Kategorie modelu	Lednička-mraznička
Třída energetické účinnosti	F	F	E
Roční spotřeba energie (kWh/rok)	310	310	265
Objemové chlazení (L)	234	231	234
Zmrazení objemu (L)****	114	114	114
Počet hvězdiček	***
Teplota dalších prostorů > 14°C	Nepoužitelné
Beznámrazový systém	Ano
Zabezpečení při výpadku proudu (h)/Doba nárůstu teploty (h)	11
Mrazicí kapacita (kg/24h)	9		10
Klimatická třídaSpotřebič je určený pro použití přiteplotě okolní prostředí mezi10°C a 43°C.	SN/N/ST/T
Třída emisí hluku a emise hlukusířeného vzduchem(db(A) re 1pW)	C (38)		C (37)
Chladicí výkon (kg/24h)	46		50
Typ konstrukce	Volně stojící

^1) na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.

1. Doplňkové technické údaje

Celý objem (L)	348	345	348
Napětí / Frekvence	220 -240V ~/ 50Hz
Spotřeba (W)	120
Vstupní proud (A)	0.7		1.4
Hlavní pojistka (A)	16
Chladicí kapalina/množství	R600a/54g
Rozměry (V/Š/H v mm)	657*595*1905

3. Normy a směrnice CE

Tento výrobek vyhovuje požadavkům všech odpovídajících směrnic ES včetně souvisejících harmonizovaných norem, které jsou nutné pro to, aby výrobek mohl nést označení CE.

1. List výrobku podle nařízení EU č. 2019/2016

Obchodní značka	Haier
Identifikační značka modelu	HDR3619FN*R2DF512DHJ
Kategorie modelu	Lednička-mraznička
Třída energetické účinnosti	F
Roční spotřeba energie (kWh/rok)	313
Objemové chlazení (L)	234
Zmrazení objemu (L)****	120
Počet hvězdiček
Teplota dalších prostorů > 14°C	Nepoužitelné
Beznámrazový systém	Ano
Zabezpečení při výpadku proudu (h)/Doba nárůstu teploty (h)	13
Mrazicí kapacita (kg/24h)	9
Klimatická třídaSpotřebič je určený pro použití přiteplotě okolní prostředí mezi10°C a 43°C.	SN/N/ST/T
Třída emisí hluku a emise hlukusšířeného vzduchem(db(A) re 1pW)	C (38)
Chladicí výkon (kg/24h)	46
Typ konstrukce	Volně stojící

^1) na základě výsledků 24 hodinové normalizované zkoušky. Skutečná spotřeba energie bude záviset na používání a umístění spotřebiče.

1. Doplňkové technické údaje

Celý objem (L)	354
Napětí / Frekvence	220 -240V -/ 50Hz
Spotřeba (W)	120
Vstupní proud (A)	0.7
Hlavní pojistka (A)	16
Chladicí kapalina/množství	R600a/52g
Rozměry (V/Š/H v mm)	657*595*1905

3. Normy a směrnice CE

Tento výrobek vyhovuje požadavkům všech odpovídajících směrnic ES včetně souvisejících harmonizovaných norem, které jsou nutné pro to, aby výrobek mohl nést označení CE.

12- Zákaznický servis

Doporučujeme používat originální náhradní díly a služby zákaznického servisu Haier.

Máte-li se spotřebičem nějaký problém, podívejte se prosím nejprve do sekce ŘEŠENÍ PROBLÉMŮ.

Pokud tam nenajdete řešení, kontaktujte prosím

▶místního prodejce nebo

oddíl Service & Support na stránkách www.haier.com, kde můžete najít telefonní čísla a můžete aktivovat váš servisní požadavek.

Ještě, než budete kontaktovat naše Servisní centrum, zkontrolujte, zda máte níže uvedené informace.

Informace najdete na výkonnostním štítku.

Model ____

Výrobní číslo.

Zkontrolujte také Záruční list, který je dodáván spolu se spotřebičem pro případ reklamace.

Pro všeobecné obchodní otázky vyhledejte naše níže uvedené evropské adresy.

Evropské adresy Haier
Země* Poštovní adresa Země* Poštovní adresa
Itálie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VareseITALY	Francie	Haier France SAS3-5 rue des Graviers92200 Neuilly surSeineFRANCE
Španělsko Portugalsko	Haier Iberia SLPg. Garcia Faria, 49-5108019 BarcelonaSPAIN	Belgie-FRBelgie-NLNizozemskoLucembursko	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIUM
Německo Rakousko	Haier Deutschland GmbHHewlett-Packard-Str. 4D-61352 Bad HomburgGERMANY	PolskoČeskoMaďarskoŘeckoRumunskoRusko	Haier Poland Sp. zo.o.Al. Jerozolimskie181B02-222 WarszawaPOLAND
Spojené království	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRUK

*Pro více informací prosím jděte na www.haier.com

Ψυγειοκαταψύκτης

HTR3619FN*

HDR3619FN*

HTR3619EN*

HTR3619FW*

R2DF512DHJ

R3DF512DHJ

CFE735C*J

*=Κωδικός χρώματος

EL
