NÁVOD K OBSLUZE Carbon 3 Tenneker

Jestliže cítíte plyn:

1. Uzavřete přívod plynu k zařízení.
2. Uhaste všechny plameny.
3. Otevřete poklopy.
4. Jestliže je stále cítit zápach plynu, vzdalte se od zařízení a ihned zavolejte svého dodavatele plynu nebo hasiče.

Unikající plyn může způsobit požár nebo výbuch, který může mít za následek vážný tělesný úraz, smrt nebo škody na majetku.

Děkujeme vám!

Jsme presvědčení, že tento plynový gril překoná vaše očekávání a přejeme vám hodně radosti při jeho používání. Před použitím zařízení si přečtěte jeho návod, ponechejte si ho k pozdějšímu nahlédnutí a respektujte bezpečnostní pokyny.

Účel použití

Toto zařízení je mobilní plynový gril k použití na volném prostranství. Je určeno ke grilování, smažení, opékání a pečení pokrmů v soukromém prostředí.

Tento přístroj není určen ke komerčnímu používání. Jakékoliv jiné použití nebo úpravy přístroje jsou považovány za použití v rozporu s určením a mohou mít za následek vážná nebezpečí.

Obsah

Účel použití 21
Údržba	21
Symboly	21
Požadované náčiní a příslušenství 21
Bezpečnostní pokyny 22
Přehled	23
Rozsah dodávky 23
Díly	23
Instalace	23
Manipulace s plynem 24
Připojení plynové láhve / výměna	24
Test úniku plynu 24
Informace o plynové láhvi	25
Informace o plynové hadici	25
Grilování	26
Ovladače	26
Zapálení zapalovačem	26
Manuální zapálení	26
Použití volitelného grilovacího roštu	26
Čištění a údržba 27
Skladování zařízení	28
Odstraňování problémů	28
Technické parametry 29
Likvidace	29
Záruka	30

VAROVÁNÍ

1. V blízkosti tohoto přístroje nebo jiných přístrojů neskladujte benzín ani jiné hořlavé kapaliny nebo páry.
2. V blízkosti tohoto přístroje nebo jiných přístrojů neskladujte nepřipojené plynové láhve.

VAROVÁNÍ

Nikdy se nepokoušejte provádět opravy plynových součástek sami. Při opravách se obraťte na místní market HORNBACH nebo na svého dodavatele plynu. Nerespektování tohoto varování může mít za následek požár nebo výbuch, který může způsobit vážnou újmu na zdraví, smrt nebo škody na majetku.

Údržba

V případě požadavků údržby nebo náhradních dílů se obrafte na místní market HORNBACH nebo napište e-mail na adresu: [e-mail]

Symboly

Bezpečnostní va- rování

Zapalování

Nutné 2 osoby

Vysoká teplota

Tento prostor není určen k ukládání nebo skladování

Nízká teplota

Požadované náčiní a příslušenství

(neni součástí dodávky)

1x Sprej na detekci úniků plynu

BEZPEČNOSTNÍ POKYNY

Před použitím zařízení si přečtěte pečlivě pokyny k obsluze. Nerespektování bezpečnostních pokynů v této uživatelské příručce může mít za následek vážné poškození zdraví nebo smrt, nebo požár či výbuch, který může způsobit škody na majetku.

- POUŽÍVEJTE POUZE NA VOLNÉM PROSTRANSTVÍ. NIKDY NEPOUŽÍVEJTE V INTERIÉRECH.

- Toto zařízení používejte pouze v dobře větraných prostorách. Nepoužívejte v garáži, přístřešku, verandě, vnitřní terase ani pod zastřešením jakéhokoliv druhu.

- Toto zařízení není určeno k instalaci v rekreačních vozi-dlech ani člunech.

• VAROVÁNÍ: Přístupné díly mohou být velmi horké. Držte mimo dosah dětí.

- Zařízení nikdy nesmí používat děti.

- Náhradní nebo odpojené plynové lahve nikdy neskladujte pod zařízením ani v jeho blízkosti.

- Nesprávná montáž může být nebezpečná. Pečlivě dodržujte návod k montáži.

- Zařízení nepřipojujte k sítím zemního plynu (městské plynové rozvody)! Ventily a trysky jsou konstruovány výhradně k použití se zkapalněným propanem.

- Zkapalněný propan není zemní plyn. Přestavba nebo pokusy o použití zemního plynu v jednotce konstruované na kapalný propan nebo pokusy o použití zkapalněného plynu v jednotkách konstruovaných na zemní plyn jsou nebezpečné a mohou mít za následek zrušení záruk.

- Po delším uskladnění nebo nepoužívání zkontrolujte zařízení, zda se neobjevily úniky plynu a zda není hořák ucpaný.

- Zařízení nepoužívejte, jestliže dochází k úniku plynu.

- Po použití vypněte přívod plynu na plynové láhvi.

• K detekci úniků plynů nepoužívejte oheň.

- Tento spotřebič musí být během používání umístěn v do-statečné vzdálenosti od hořlavých materiálů.

- Hořlaviny by neměly být nikdy umístěny ve vzdálenosti menší než 1,5 metru od zadní strany nebo bočních stěn zařízení.

- Oblast, ve které vaříte (3 metry kolem zařízení), udržujte bez zdrojů vznícení, například bez kontrolních plamínků na ohřívačích vody, elektrických zařízení zapojených do sítě atd. a hořlavých výparů a kapalin (například benzínu, alkoholu atd.).

- Do úložného prostoru pod zařízením nevkládejte nic hořlavého.

- Nezakrývejte mřížky hliníkovou fólií ani jiným materiálem. Tím by se zablokovalo větrání hořáku a vytvořil by se potenciálně nebezpečný stav, jehož důsledkem by mohly být škody na majetku nebo újma na zdraví osob.

- Provozování zařízení věňujte přiměřenou péči a pozornost. Během vaření nebo čištění se zařízení silně zahřívá a nikdy ho nenechávejte v provozu bez dozoru.

• Během používání se spotřebičem nehýbejte.

- Pokud by hořáky během používání uhasly, zavřete všechny plynové ventily. Otevřete poklopy a počkejte pět minut, než se pokusíte zařízení znovu zapálit. Dodržujte návod k zapálení.

- Nikdy se nepokoušejte zapálit hořák se zavřeným poklopem. Hromadění nespáleného plynu uvnitř zavřeného zařízení je nebezpečné.

- Abyste se nepopálili a nebyli zasaženi stříkanci horkého tuku, používejte náčiní na barbecue s dlouhými rukojeťmi a tepelně izolující rukavice. Při manipulaci s horkými součástmi používejte ochranné rukavice.

- Než vyjmete plynovou láhev z její stanovené provozní polohy, vždy zavřete plyn na plynové láhvi a odpojte tlakový regulátor.

- Zařízení nikdy neprovozujte s plynovou lahví v jiné než stanovené poloze.

- Všechny elektrické napájecí kabely, plynové přívodní hadice a přívodní hadice paliva udržujte v dostatečné vzdálenosti od všech vyhřívaných povrchů.

- Zařízení nepoužívejte, pokud nejsou všechny díly řádně instalovány. Zařízení musí být správně smontováno podle návodu k montáži.

- Zařízení nijak neupravujte. Jakýkoliv způsob úpravy zařízení je přísně zakázán. Je zakázáno, aby uživatel manipuloval zapečetěnými díly. Vstřikovací trysky nedemontujte.

• V zařízení nepoužívejte dřevěné uhlí, keramické brikety ani lávové kameny.

- Nikdy se nenaklánějte přes otevřený gril a ani nepokládejte ruce nebo prsty na přední okraj krytu.

- Ventilační otvory ponechávejte nezakryté a odstraňujte z nich nečistoty.

- Při čištění ventilů nebo hořáků nezvětšujte hrdla bloku ventilů ani porty hořáků.

- Plameny hořáku pravidelně kontrolujte.

- Zařízení pravidelně důkladně čistěte.

- Zařízení nikdy neprovozujte bez připevněné tepelné reflexní desky.

- Nádobka na tuk musí být instalována před každým použitím a po použití ji vyčistěte, ale nádobku na tuk nevyjímejte, dokud zařízení nevychladne.

- Při otevírání poklopu budťe velmi opatrní, protože může unikat horká pára.

- Jsou-li v blízkosti děti, starší osoby nebo domácí zvířata, budte zvláště opatrní.

- Jestliže si povšimnete odkapávajícího tuku nebo jiného horkého materiálu ze zařízení na tlakový regulátor, ventil nebo sestavu plynové hadice, ihned zavřete přívodní plynový ventil a ventil plynové láhve. Nechejte zařízení vychladnout, zjistěte příčinu, odstraňte ji, ventil, hadici a regulátor vyčistěle a zkontrolujte, a než budete pokračovat, provedťe zkoušku těsnosti zařízení.

• V úložném prostoru pod zařízením neskladujte žádné předmět ani materiály, které by mohly zablokovat průtok spalovacího vzduchu ke spodní straně ovládacího panelu a do topeniště.

- Plynovou láhev neodpojujte ani nevyměňujte, jestliže se ve vzdálenosti do 3 metrů vyskytuje otevřený plamen nebo jiný zdroj vznícení.

- Používejte pouze tlakový regulátor a sestavu hadice dodávané se zařízením.

- Hadice ze sestavy plynové hadice nesmí být prěhnutá a nesmí být delší než 1,5 metru.

- Používejte pouze plynové láhve o průměru do 310 mm a o maximální výšce 600 mm s obsahem 5 – 13 kg zkapalněného propanu.

- Nepokoušejte se odpojit tlakový regulátor a sestavu hadice nebo jinou plynovou armaturu, je-li zařízení v provozu nebo ještě horké.

- Nepoužívejte poškozené plynové láhve. Otlučené nebo rezavé plynové láhve nebo plynové láhve s poškozeným ventilem mohou být nebezpečné a je třeba je ihned vyměnit za nové.

- Třebaže plynové láhve mohou vypadat prázdné, stále ještě v nich může být plyn a plynové láhve je třeba podle toho přepravovat a skladovat.

- Oba háčky jsou vhodné pouze pro lehké kuchyňské vybavení a ne pro velké zatížení.

Přehled

Rozsah dodávky

Viz rozkládací stránky!

1 1x Levá přední rohová výztuha
2 1x Levá boční výztuha
3 1x Levý boční panel
4 1x Levá zadní rohová výztuha
5 1x Pravá přední rohová výztuha
6 1x Pravá boční výztuha
7 1x Pravý boční panel
8 1x Pravá zadní rohová výztuha
9 1x Náprava
10 2x Kolečko
11 2x Kryt kolečka
12 1x Horní podpěra
13 1x Dolní přední deska
14 1x Zadní panel
15 1x Dolní police
16 2x Držák plynové láhve
17 1x Levé dveře
18 1x Pravé dveře

19 2x Rukojeť dvířek
20 1x Sestava plynového grilu
21 1x Levá police
22 2x Háček
23 1x Pravá police
24 1x Přední deska pravé police
25 1x Deska základny ovládacího knoflíku
26 1x Ovladač bočního hořáku
27 1x Boční hořák
28 1x Rošt bočního hořáku
29 3x Systém Flame Tamer
30 1x Malý grilovací rošt
31 2x Velký grilovací rošt
32 1x Ohřívací přihrádka
33 1x Nádobka na tuk
34 1x Zásobník na tuk
35 1x Tepelná reflexní deska

A 55x Šroub M6x15
B 7x Podložka M6
C 4x Samojistná podložka
D 1x Matice M6
E 2x Matice M10
F 6x Šroub M4x10
G 4x Podložka
H 3x Šroub s šestihrannou hlavou M6x15
I 3x Šroub ST6,3x16
J 3x Šroub ST4,2
W1 Šroubovák Philips
W2 Imbusový klíč 17
W3 Imbusový klíč 8/10
W4 I Imbusový klíč 7/13

Díly

Viz rozkládací stránky!

a. Rukojeť
b. Izolovaný poklop
c. Levá police
d. Ovládací panel
e. Ovladač

f. Úložná přihrádka
g. Prostor k uložení plynové láhve 5 l
h. Kolo
i. Plynová láhev 11 l

j. Ventil plynové láhve
k. Pravá police
l. Boční hořák
m. Rošt na vaření
n. Ohřívací přihrádka

Instalace

Montáž plynového grilu lze najít na stránkách 51-61.

Viz rozkládací stránky!

Připojení a seřízení plynu viz strana 24 f.

Manipulacesplynem

Připojení plynové láhve / výměna

Jestliže je plynová láhev prázdná a je třeba ji vyměnit nebo je třeba přemístit plnou plynovou láhev, vždy dodržujte tento návod:

• Nepoužívejte poškozené plynové láhve. Otlučené nebo rezavé plynové láhve nebo plynové láhve s poškozeným ventilem mohou být nebezpečné a je třeba je ihned vyměnit za nové.
• Plynovou láhev lze umístit dovnitř zařízení, pokud její obsah nepřesahuje 5 kg.
• Zkontrolujte, zda je tlakový regulátor namontován s malým ventilačním otvorem směřujícím dolů, aby se v něm nehromadila voda. Tento ventilační otvor musí být volný, bez nečistot, tuku, drobků atd.
• Spoj, k němuž je připojena hadice k plynové láhvi, musí být při každé výměně nebo opakovaném připojení plynové láhve otestován, zda je těsný.

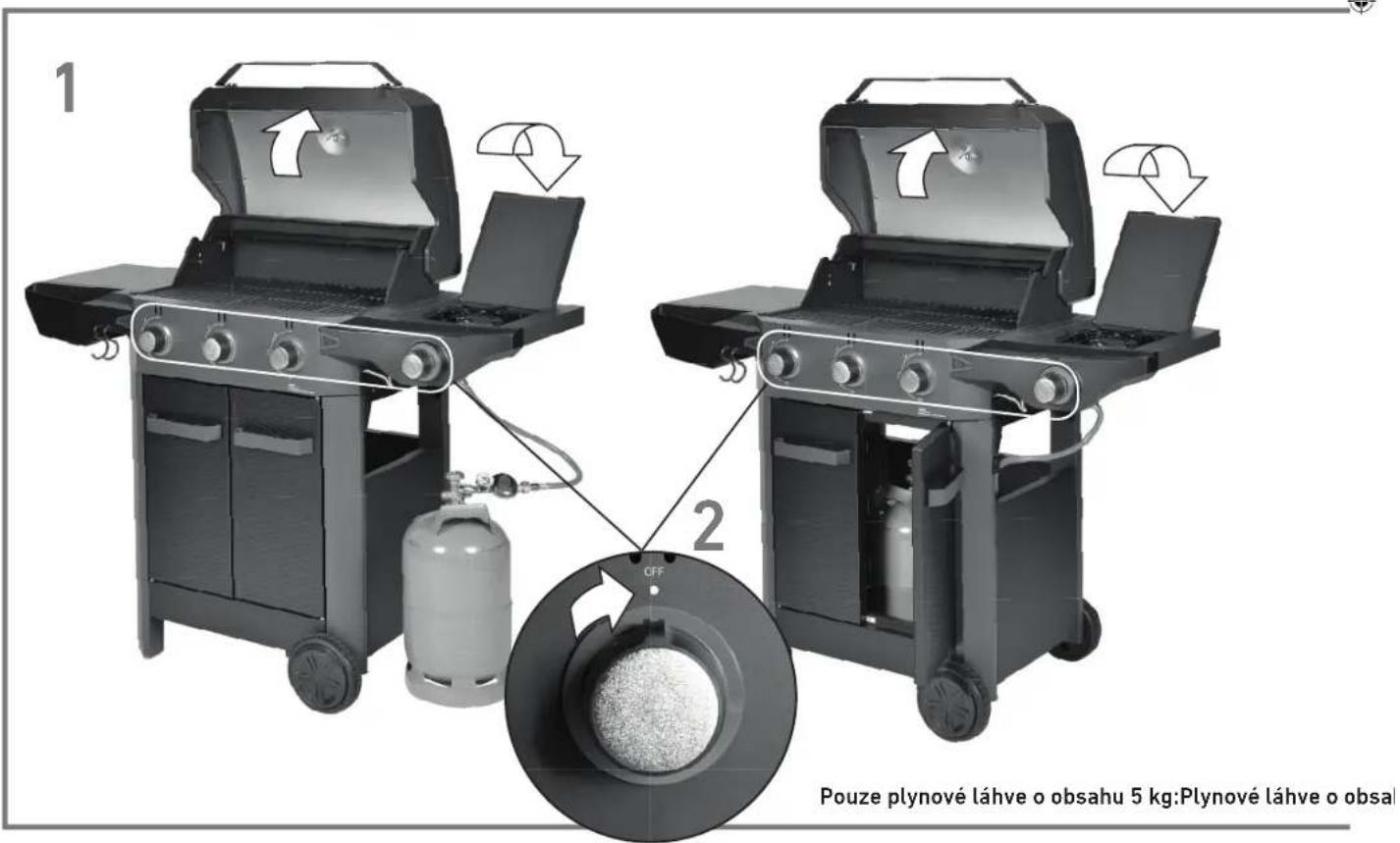

Test úniku plynu

Před prvním použitím zařízení a při každé výměně nebo opakovaném připojení plynové láhve provedte zkoušku těsnosti zařízení (viz obrázky níže):

1. Otevřete všechny poklopy grilu.
2. Nastavte všechny ovladače do polohy vypnuto (červená lišta směřující vzhůru).

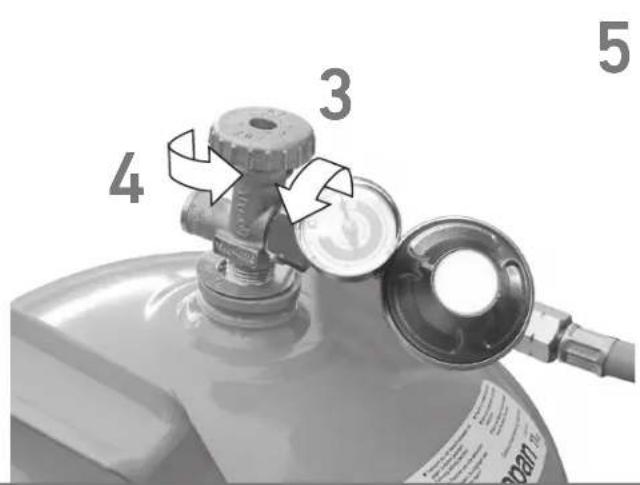

3. Zkontrolujte, zda je tlakový regulátor pevně utažen k plynové láhvi.
4. Otevřete plynový ventil plynové láhve. Jestliže vidíte, cítíte nebo slyšíte syčení plynu unikajícího z plynové láhve, zavřete ihned plynový ventil plynové láhve. Znamená to závažnou netěsnost na spoji. Než budete pokračovat, vyzkoušejte všechna spojení.
5. Jestliže nevidíte, necítíte ani neslyšíte unikající plyn, naneste sprej na detekci netěsností na všechny spoje plynového systému. Jestliže se objeví rostoucí bubliny, spoj je netěsný. Ihned zavřete plynový ventil plynové láhve a zkontrolujte těsnost jeho připojení. Zopakujte výše uvedený postup. Jestliže nelze únik zastavit, nepokoušejte se ho opravit. Navštivte svůj market HORNBACH a požádejte o pomoc.
6. Jestliže se na plynovém systému neobjevují žádné bub- linky, je systém připraven k použití. Nezapomínejte po každém použití nebo zkoušce těsnosti vždy zavřít plynový ventil plynové láhve.

1 2 Pouze plynové láhve o obsahu 5 kg:Plynové láhve o obsa

Informace o plynové láhvi

• Zkapalněný propan je plyn s definovanou teplotou a tlakem. Uvnitř plynové láhve je propan v kapalné podobě. Jak se uvolňuje tlak, kapalina se snadno odpařuje a stává se plynem.
• Zkapalněný propan má zápach podobný zemnímu plynu. Tohoto pachu byste si měli všímat.
• Plynový propan je těžší než vzduch. Unikání plynného propanu může způsobovat hromadění tohoto plynu při zemi a brání jeho rozptylení.
• Plynová láhev musí být instalována, přepravována a skladována ve svislé poloze a mimo dosah dětí. Plynové láhve nikdy nesmí spadnout a je zakázáno s nimi nakládat hrubě.
• Plynové láhve nikdy neskladujte ani nepřepravujte za teplot přesahujících 50° C, także například za horkého dne nikdy nenechávejte plynovou láhev v autě.
• S prázdnými plynovými láhvemi jednejte se stejnou péčí jako s plnými. I když plynové láhve neobsahují kapalinu, stále v nich může být plyn pod tlakem. Před odpojením vždy zavřete ventil láhve.
• Jestliže vidíte, citíte nebo slyšíte syčení plynu unikajícího z plynové láhve, ačkoliv je ventil láhve uzavřen:
• Odejděte od láhve se zkapalněným propanem.
• Nepokoušejte se problém opravit sami.
  • Zavolejte hasiče.

Informace o plynové hadici

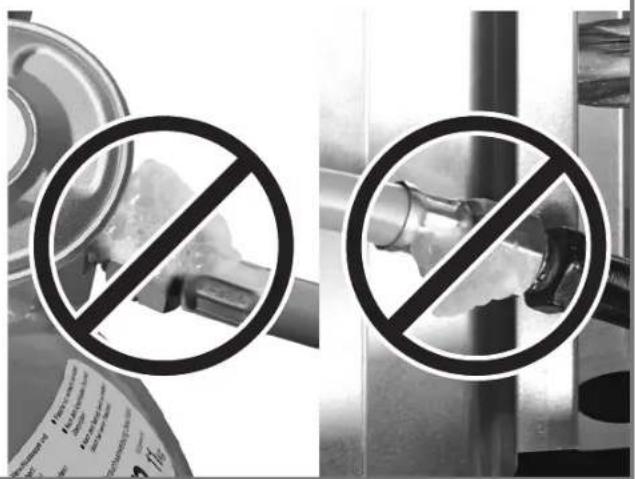

Před každým použitím zkontrolujte, zda nejsou hadice proříznuté nebo opotřebené. Zkontrolujte, zda během používání není sestava hadic ohnutá nebo zalomená a nedotýká se žádného teplého povrchu. Poškozené hadice ihned vyměňte.

VAROVÁNÍ

Doporučujeme vyměnit tlakový regulátor a sestavu hadic každých 5 let. V některých zemích je předepsána povinná výměna tlakového regulátoru a sestavy hadic za méně než 5 let. Tyto národní předpisy mají přednost.

Náhradní tlakový regulátor a sestavu hadic si pořidte ve vašem marketu HORNBACH.

• S tímto zařízením používejte pouze příslušenství a tlakové regulátory certifikované podle norem EN. Délka hadice nesmí přesáhnout 1,5 metru.
• Jestliže se tlakový regulátor nedodává se zařízením, používejte pouze certifikované tlakové regulátory, které splňují požadavky normy EN 16129 (průtok max. 1,5 kg/h) a které jsou schváleny ve vaší zemi a pro plyn specifikovaný v technických údajích.

4 3 5

VAROVÁNÍ Zařízení instalujte tak, aby kolem něj byl dostatečný volný prostor do vzdálenosti nejméně 1,5 metru; v této vzdálenosti se nesmí vyskytovat žádné hořlavé ani nehořlavé materiály. VAROVÁNÍ Než začnete zařízení používat, provedte pečlivě všechny postupy kontroly těsnosti zařízení. VAROVÁNÍ Zařízení nikdy neprovozujte bez připevněné tepelné refl exní desky.

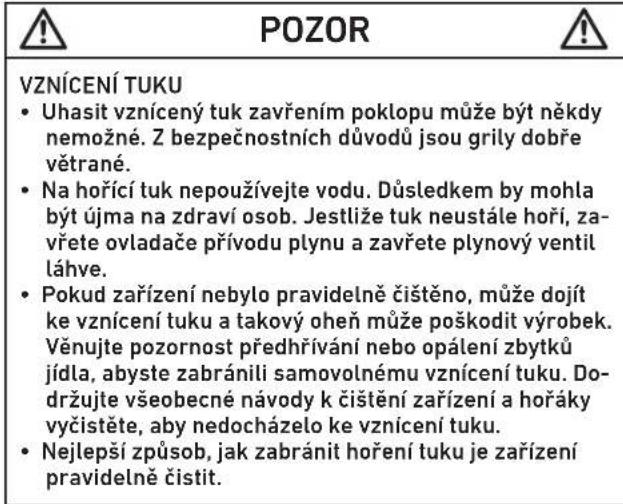

POZOR VZNÍCENÍ TUKU • Uhasit vznícený tuk zavřením poklopu může být někdy nemožné. Z bezpečnostních důvodů jsou grily dobře větrané. • Na hořící tuk nepoužívejte vodu. Důsledkem by mohla být újma na zdraví osob. Jestliže tuk neustále hoří, za- vřete ovladače přívodu plynu a zavřete plynový ventil láhve. • Pokud zařízení nebylo pravidelně čištěno, může dojít ke vznícení tuku a takový oheň může poškodit výrobek. Věnujte pozornost předhrívání nebo opálení zbytků jídla, abyste zabránili samovolnému vznícení tuku. Do- držujte všeobecné návody k čištění zařízení a hořáky vyčistěte, aby nedocházelo ke vznícení tuku. • Nejlepší způsob, jak zabránit hoření tuku je zařízení pravidelně čistit.

Před prvním vařením zapalte hořáky a ponechejte je hořet asi 15 minut bez přípravy pokrmů. Tím se horkem vyčistí vnitřní díly zařízení a uvolní se případný zápach z roštu na vaření.

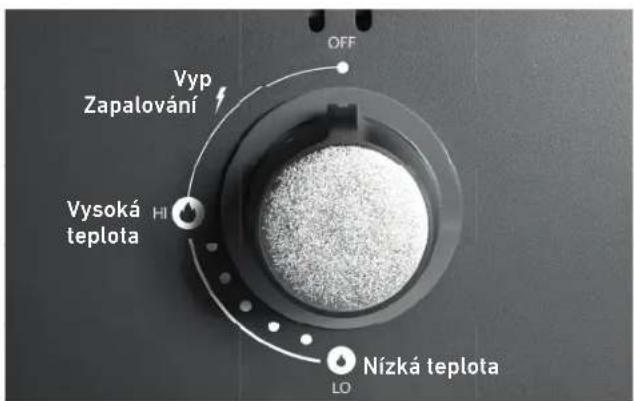

Ovladače

Vyp Zapalování Vysoká teplota HI OFF LO Nízká teplota

Všechny trubicové hořáky jsou ovládány samostatnými ovladači. Každý ovladač má červenou lištu pro zobrazení jeho nastavení. Jakmile se hořák vznítí, lze nastavit požadovanou teplotu nastavením ovladače mezi VYS/vysokou teplotu a NÍZ/nízkou teplotu.

Zapálení zapalovačem

Zařízení je vybaveno systémem piezo zapalovače, který umožňuje snadné zapálení plynového grilu:

Při zapalování zařízení se nad ně nenaklánějte.

Jak zapálit gril:

1. Nastavte všechny ovladače do polohy vypnuto (červená lišta směřující vzhůru).
2. Otevřete poklop.
3. Otevřete plynový ventil plynové láhve.
4. Stiskněte ovladač požadovaného hořáku a otočte jím doleva. Hořák se automaticky zapálí.
5. Počkejte, až se hořák vznítí a otočte ovladačem směrem dolů vlevo.
6. V případě potřeby zapalte stejným způsobem zbývající hořáky.

Pokud se hořáky nevznití do 5 vteřin, nastavte všechny ovla- dače na vypnuto (červená lišta směřující vzhůru) a uzavřete plynový ventil plynové láhve. Vyčkejte 5 minut. Zopakujte výše uvedený postup.

Manuální zapálení

Jestliže elektrický zapalovač zařízení nefunguje nebo chcete zapálit zařízení ručně pomocí zápalek:

Při zapalování zařízení se nad ně nenaklánějte.

1. Nastavte všechny ovladače do polohy vypnuto (červená lišta směřující vzhůru).
2. Otevřete poklop.
3. Otevřete plynový ventil plynové láhve.
4. Zapalte dlouhou zápalku a vložte ji do jednoho z otvorů hořáku nad ovládacími knofl íky.
5. Stiskněte ovládací knofl ik príslušeného hořáku a otočte jím doleva.
6. Zkontrolujte, zda hořák hoří a nezhasíná.
7. Sousední trubicové hořáky lze zapálit stisknutím jejich ovladačů a otočením ovladačů doleva.

Pokud se hořáky nevznítí do 5 vteřin, nastavte všechny ovla- dače na vypnuto (červená lišta směřující vzhůru) a uzavřete plynový ventil plynové láhve. Vyčkejte 5 minut. Zopakujte výše uvedený postup.

Použití volitelného grilovacího roštu

Tento gril je vybaven dvěma vodítky pro volitelný grilovací rošt. Používejle pouze příslušenství schválené společností HORNBACH. Věnujte pozornost návodu k použití grilovacího roštu.

Čištění a údržba

VAROVÁNÍ

Pokud zařízení nepoužíváte, vždy nastavte ovladače do polohy vypnuto a zavřete ventil plynové láhve. Zkontrolujte, zda zařízení vychladlo.

Trubicové hořáky

1. Vyjměte rošty na vaření a systém Flame Tamer.
2. Odmontujte závlačky na zadním konci trubicových hořáků. Opatrně vyjměte jednotlivé trubicové hořáky ven z ovla-dačů.
3. K vyčištení vnitřku trubicových hořáků použijte úzký kartáč na láhve s pružnou rukojetí (nepoužívejte drátěný kartáč) a každou trubici několikrát projedťe kartáčem.

4. Vykartáčujte celý venkovní povrch trubicového hořáku a odstraňte tak zbytky jídla a nečistoty.

5. Pečlivě vyčistěte všechny zablokované porty kusem drátu, například kancelářskou sponkou.

6. Zkontrolujte všechny trubicové hořáky, zda nejsou poškozené, zrezivělé nebo zda nemají zvětšené otvory. Jestliže zjistíte jakékoliv poškození, trubicový hořák vyměňte.
7. Trubicové hořáky znovu připojte k ovladačům.
8. Opět namontujte závlačky na zadním konci trubicových hořáků.
9. Znovu připojte systém Flame Tamer a rošty na vaření.

Vnitřek a vnějšek zařízení

• Zařízení čistěte pravidelně, přednostně po každém vaření.
• Zařízení důkladně vyčistěte nejméně jednou ročně.
• Neplefte si hnědou nebo černou barvu hromadících se nečistot a tuku nebo kouře s lakem. Vnitřek plynových mřížek se ve výrobě nelakuje (a nikdy by neměl být nalakovaný). K vyčištění vnitřku poklopu a dna grilu použijte silný roztok saponátu a vody nebo použijte čistič na zařízení se škrabkou a kartáčem. Zařízení opláchněte a nechejte ho zcela uschnout na vzduchu. Na nalakované povrchy nepoužívejte žíravé prostředky ani čisticí prostředky na kamna.
  Litinové rošty na vaření: před použitím litinových roštů na vaření je nutné je natřít olejem odolným proti vysokým tep- lolám (arašídový olej, olej na smažení) a poté je vypálit v grilu.

Po jejich opakovaném použití se vytvoří dostatečná vrstva patiny a vypalování již nebude nutné.

Při každém použití rošty pečlivě ohřejte tak, aby zbytky, které na nich ulpěly, bylo možné snadno odstranit.

Po ochlazení odstraňte zbytky hadříkem a teplou vodou, je-li to možné. K čištění litinových roštů nikdy nepoužívejte detergent.

Za účelem konzervace a zabránění vzniku koroze po čištění, namažte rošty případně vnitřek olejem odolným proti vysokým teplotám.

- Zásobník na tuk (34): tepelnou reflexní desku (35) lze vyjmout za účelem čištění. Po čištění tepelnou reflexní desku znovu našroubujte. Nepoužívejte gril bez reflexní desky nebo zásobníku na tuk. Chrání přívod plynu před nadměrným teplem.

• Povrchy k vaření: Jestliže použijete k čištění kteréhokoliv povrchu určeného k vaření kartáč se štětinami, přesvědčte se před grilováním, že po vyčištění nezůstaly na těchto površích žádné štětiny. Nedoporučujeme čistit povrchy určené k vaření, dokud je zařízení horké.
• Plastové povrchy: Umyjte je teplou mýdlovou vodou a setřete dosucha. Na plastové díly zařízení nepoužívejte citrisol, abrazivní čisticí prostředky, odmašťovací prostředky ani koncentrované čisticí prostředky, protože by se tyto díly mohly poškodit nebo selhat.
• Porcelánové povrchy: Protože mají složení podobné sklu, většinu zbytků lze setřít a odstranit pomocí roztoku jedlé sody ve vodě nebo čisticími prostředky o speciálním složení. Na pevně ulpívající skvrny použijte neabrazivní čisticí prášek.
• Lakované povrchy: Umyjte jemným saponátem nebo ne-abrazivním čisticím prostředkem a teplou mýdlovou vodou. Utřete dosucha měkkou, neabrazivní utěrkou.
• Povrchy z nerezové oceli: K údržbě vysoce kvalitního vzhledu zařízení umyjte tyto povrchy po každém použití teplou vodou s jemným saponátem a teplou mýdlovou vodou a setřete je dosucha měkkou utěrkou. Tu používejte jen ve směru kartáčovaného povrchu, aby nedošlo k jeho poškození.

Skladování zařízení

Jestliže potřebujete uložit zařízení na delší dobu (například přes zimu):

1. Nastavte ovladače do polohy vypnuto (červená lišta směřující vzhůru).
2. Uzavřete ventil na plynové láhvi.
3. Vyjměte plynovou láhev z přístroje pomocí odšroubování hadice plynu.
4. Zařízení pečlivě vyčistěte.
5. Zařízení lze skladovat v suché místnosti (například v garáži nebo ve sklepě).
6. Plynovou láhev vždy uložte venku na suchém a dobře větraném místě a mimo dosah dětí.
7. Zařízení zakryjte.

Při vyjímání zařízení z mista uskladnění zkontrolujte, zda není trubicový hořák ucpaný.

POZOR

UPOZORNĚNÍ NA PAVOUKY/HMYZ

Jestliže lze zařízení zapálit jen obtížně nebo plamen je slabý, zkontrolujte a vyčistěte Venturiho trubice a trubicové hořáky.

Pavouci nebo drobný hmyz způsobují problémy se zášlehy a stavějí si hnízda a kladou vajíčka do Venturiho trubic nebo trubicových hořáků, tím brání volnému protékání plynu.

Plyn se pak může vznítit za ovládacím panelem. Tento zášleh může způsobit poškození zařízení a vážný úraz nebo smrt osob. Aby nedocházelo k zášlehům a byl zajištěn odpovídající výkon zařízení, demontujte sestavu hořáku a Venturiho trubice a vyčistěte je, kdykoliv bylo zařízení delší dobu nepoužívané.

Odstraňování problémů

PROBLÉM PŘÍČINA ŘEŠENÍ

Plameny na trubicovém hořáku hoří žlutě nebo oranžově a je cítit plyn.	Zkontrolujte trubicové hořáky, zda v nich nejsou pavouci a hmyz nebo jiné překážky.	Vyčistěte trubicové hořáky podle popisu v části o čištění a péči.
Plameny jsou nízké, ačkoliv je ovladač v poloze ↓/ vysoká teplota nebo se hořák nedaří zapálit.	Zkontrolujte, zda není plynová láhev prázdná.	Instalujte plnou plynovou láhev a zkontrolujte těsnost.
	Zkontrolujte, zda není plynová hadice přehnutá nebo skřípnutá.	Narovnejte plynovou hadici.
Při použití funkce zapalovače se hořák nezapálí.	Zkontrolujte, zda plyn přitéká, použitím postupu manuálního zapálení.	Jestliže se hořák zapálí, zkontrolujte, zda zapalovač pracuje správně.Jestliže se hořák nezapálí, vyčistěte trubicové hořáky podle popisu v části o čištění a péči.
	U bočního hořáku: Kabel zapalování není správně připojen.	Zkontrolujte, zda je kabel zapalování správně připojen.
	Elektrody jsou zanesené zbytky z vaření. Vyčistěte trubicové hořáky podle popisu v části o čištění a péči. Navíc vyčistěte hroty elektrod alkoholem.
Plameny hořáků jsou nestejnoměr- né nebo nehoří celá délka trubicového hořáku.	Zkontrolujte, zda jsou hořáky čisté Vyčistěte trubicové hořáky podle popisu v části o čištění a péči.

Technické parametry

Popis Plynový gril

Č. modelu Karbon 3B 30 mbar

Verze 10144655 NL

10144656 CZ, SK, RO

10144658 SE

Celkový tepelný příkon 13,2 kW, (butan: 959,8g/h, propan: 942,7g/h)

Kategorie plynu I3B/P(30)

Typ plynu Butan, propan nebo jejich směsi

Tlak plynu 30 mbar

Velikost (ø) trysky Hlavní hořák 1-3 0,89 mm

Boční hořák 0,89 mm

Cílové země CZ, NL, RO, SE, SK

Likvidace

Zařízení nesmí být zlikvidováno jako netříděný domovní odpad. Musí být vrácen do určeného sběrného místa k recyklaci. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Více informací si můžete vyžádat od místních úřadů.

Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Ten-to materiál bezpečně uložte nebo ho ekologicky zlikvidujte.

Záruka

Toto zboží TENNEKER bylo vyrobeno podle nejmodernějších výrobních postupů a podléhá stálé přísné kontrole kvality.

Společnost HORNBACH Baumarkt CS spol. s r.o., Praha 9 – Horní Počernice, Chlumecká 2398, PSČ 19300 (dále jen poskytovatel záruky) tímto ve smyslu ustanovení §2113 zákona č.89/2012 Sb., občanského zákoníku poskytuje záruku za jakost Tenneker plynových a elektrických grilů a grilů na dřevěné uhlí dle níže uvedených podmínek (dále jen záruka).

1. Záruční doba

Záruční doba činí 10 let. Záruční doba počíná dnem nákupu. Prosím uchovejte si originál podkladního dokladu nebo originál faktury za účelem prokázání data nákupu.

2. Rozsah záruky

Záruka se vztahuje výlučně na výrobní vady nebo vady materiálu, jakož i na prorezavění poklopu nebo plynového hořáku. Záruka platí pouze při použití výrobku pro nekomerční účely.

Záruka se nevztahuje na závady vzniklé při

• špatné montáži nebo připojení
• nesprávném zacházení nebo použití
• při nesprávné nebo nedostatečné údržbě nebo čištění
  • násilném poškození
• použití neoriginálních náhradních dílů

Záruka nezahrnuje další poškození spotřebních součástí, které je způsobeno běžným opotřebením. Záruka se nevztahuje také na vedlejší škody nebo následné škody ani na případné náklady na demontáz a montáz.

3. Plnění ze záruky

Během záruční doby poskytovatel záruky prověří vadné zboží s ohledem na to, zda se jedná o záruční případ. Jedná-li se o záruční případ, poskytovatel záruky dle své volby opraví nebo vymění zboží na své náklady. Jestliže v okamžiku záručního případu nelze zboží již dodat, je poskytovatel záruky oprávněn vyměnit zboží za jiný podobný výrobek. Vyměněné zboží nebo jeho části přecházejí do vlastnictví poskytovatele záruky. Během opravy nevzniká žádné právo na náhradní artikl.

Záruční plnění (oprava nebo výměna) neprodlužují záruční dobu. Záručním plněním také nevzniká nová záruka.

4. Uplatnění záruky

Pro účely uplatnění záruky se obraťte prosím na nejbližší provozovnu HORNBACH. Tuto naleznete na www.hornbach.cz.

Nebo se spojte na následující emailové adrese s poskytovatelem záruky za účelem domluvy ohledně zaslání, příp. vyzvednutí vadného zboží: [e-mail]

Uplatnění záruky je možné pouze při predložení originálu podkladního dokladu nebo originálu faktury.

5. Zákonná práva

Tato záruka je zárukou za jakost ve smyslu ustanovení § 2113 a násl. zákona č. 89/2012 Sb., občanského zákoníku a platí pro ni výlučně výše uvedené podmínky. Vaše zákonná práva z odpovědnosti za vady vyplývající z příslušných ustanovení zákona č. 89/2012 Sb., občanského zákoníku nejsou touto zárukou nijak dotčena.

NEBEZPEČENSTVO

Ak ucítite plyn:

Bezpečnostné vý- strahy

Zapałovanie

Sú potrebné 2 osoby

Vysoká teplota

- Neskladujte ani neodpájajte flašu na plyn pod zariadením ani v jeho blízkosti.

- V zariadení nepoužívajte drevné uhlie, keramické brikety ani lávové kamene.

- Nenahýnajte sa ponad otvorený gril ani nedávajte ruky či prsty na predný okraj krytu.

- Ventilačné otvory neblokujte a odstraňujte z nich nečistoty.

Všimnite si rozkladacie stránky!

19 2x Rukovät dvierok
20 1x Zostava plynového grilu
21 1x Lavá polička
22 2x Háčik
23 1x Pravá polička
24 1x Predná doska pravej poličky
25 1x Základová doska ovládacieho tlačidla
26 1x Tlačidlo bočného horáka
27 1x Bočný horák
28 1x Rošt bočného horáka
29 3x Regulátor plameňa
30 1x Malý grilovací rošt
31 2x Velký grilovací rošt
32 1x Ohrievací podstavec
33 1x Miska na tuk
34 1x Podnos na tuk
35 1x Doska odrážajúca teplo

A 55x Skrutka M6x15
B 7x Podložka M6
C 4x Pružná podložka
D 1x Matica M6
E 2x Matica M10
F 6x Skrutka M4x10
G 4x Podložka
H 3x Skrutka so šesthrannou hlavou M6x15
I 3x Skrutka ST6,3x16
J 3x Skrutka ST4,2
W1 Krížový skrutkovač
W2 Šesthranný klúč 17
W3 Šesthranný klúč 8/10
W4 Šesthranný klúč 7/13

Diely

Všimnite si rozkladacie stránky!

a. Rukovät
b. Izolované veko
c. Lavá polica
d. Riadiaci panel
e. Ovládacie tlačidlo

f. Odkladací priečinok
g. Priestor na 5 l flašu na plyn
h. Koleso
i. 11 l Flaša na plyn

Inštaláciu plynového grilu nájdete na strane 51-61. Všimnite si rozkladacie stránky!

- Kvapalný propán je pri bežných teplotách a tlakoch plyn. Vo flaši na plyn je propán kvapalinou. Ako sa tlak uvoľňuje, kvapalina sa lahko vyparuje a stáva sa plynom. - Kvapalný propán má zápach podobný zemnému plynu. Tento zápach by ste mali poznat.

Čistenie a starostlivost'

UPOZORNENIE

Model č. Uhlík 3B 30 mbar

Verzia 10144655 NL

10144656 CZ, SK, RO

10144658 SE

Ciel'ové krajiny CZ, NL, RO, SE, SK

Likvidácia

1. Záručná lehota Záručná doba je 10 rokov.

Záručná doba začína plynút od dátumu kúpy.

Záruka sa nevztahuje na vady, vzniknuté (predovšetkým) následkom:

Připojení a seřízení plynu viz strana 24 f.

SK
