Typ produktu	USB-C Hub / Docking Station
Značka	TESLA
Model	Zařízení MP80
Vstupní konektor	USB-C samec (vestavěný kabel)
Výstupní porty	1x HDMI samice, 2x USB-A 3.0 samice, 1x USB-C PD samice, 1x RJ45 Ethernet
Rozlišení HDMI	Až 4K (3840x2160) @30Hz, FHD (1920x1080) @60Hz
Rychlost přenosu dat USB-A	Až 5 Gbps (USB 3.0)
Výstupní výkon USB-A	5V / 0,9A na port
Nabíjení USB-C PD	Až 60W (20V / 3A)
Rychlost Ethernetu	10/100/1000 Mbps (Gigabit)
Rozměry (přibližně)	120 x 50 x 15 mm
Hmotnost (přibližně)	80 g
Provozní teplota	32° až 131°F (0° až 55°C)
Skladovací teplota	14° až 158°F (-10° až 70°C)
Zdroj napájení	Z hostitelského zařízení nebo volitelné USB-C nabíječky (pro PD)
Kompatibilita	Zařízení s USB-C portem podporujícím DisplayPort Alternate Mode
Plug and Play	Ano, není vyžadován ovladač
Pokyny k čištění	Otřete měkkým suchým hadříkem. Nepoužívejte kapaliny.
Bezpečnostní poznámky	Používejte pouze s kompatibilními nabíječkami. Vyhněte se vystavení extrémním teplotám.
Náhradní díly / Opravitelnost	Není určeno k opravě uživatelem. V případě problémů kontaktujte podporu.

Často kladené otázky - Device MP80 TESLA

Jaká zařízení jsou kompatibilní s Tesla zařízením MP80?

Zařízení MP80 je kompatibilní s notebooky, tablety a chytrými telefony, které mají USB-C port podporující DisplayPort Alternate Mode. Příklady zahrnují MacBooky, Dell XPS a mnoho Android telefonů.

Podporuje hub 4K při 60 Hz?

Ne, HDMI výstup podporuje až 4K (3840x2160) při 30 Hz. Pro nižší rozlišení jako FHD (1920x1080) podporuje až 60 Hz.

Mohu nabíjet notebook při používání hubu?

Ano, USB-C PD port umožňuje průchozí nabíjení až 60W. Připojte nabíječku notebooku k hubu pro současné napájení notebooku a připojených periferií.

Kolik USB zařízení mohu připojit?

Můžete připojit až dvě USB-A zařízení (např. myš, klávesnice, flash disky) k USB 3.0 portům. Rychlost přenosu dat dosahuje až 5 Gbps.

Podporuje Ethernet port Gigabitové rychlosti?

Ano, RJ45 port podporuje 10/100/1000 Mbps (Gigabit Ethernet) pro stabilní kabelové síťové připojení.

Musím instalovat ovladače?

Ne, hub je plug and play. Funguje automaticky s operačním systémem hostitelského zařízení (Windows, macOS, Linux).

Mohu hub používat s Nintendo Switch?

Hub je primárně určen pro zařízení s plným USB-C Alternate Mode. Nintendo Switch podporuje DisplayPort Alternate Mode, takže by měl fungovat pro video výstup, ale nabíjení může být omezené. Buďte opatrní.

Jaký výkon poskytuje USB-A port?

Každý USB-A 3.0 port poskytuje 5V / 0,9A (4,5W) pro nabíjení nebo napájení periferií.

Jak čistím hub?

Použijte měkký suchý hadřík k otření povrchu. Vyhněte se kapalinám nebo abrazivním čisticím prostředkům.

Co mám dělat, když hub není rozpoznán?

Ujistěte se, že vaše zařízení podporuje DisplayPort Alternate Mode. Zkuste připojit přímo bez jiných hubů. Restartujte počítač. Pokud používáte nabíječku, ujistěte se, že je kompatibilní s USB-C PD a poskytuje dostatečný výkon.

NÁVOD K OBSLUZE Device MP80 TESLA

multifunkční rozbočovač 5v1 s PD nabíjením a USB 3.1 Gen2

návod k obsluze CZ/SK/ENG

Systémové požadavky

• Počítač s portem USB-C™, který podporuje alternativní režim USB DisplayPort
• Monitor s HDMI připojením
• Ethernetová sít's rychlostí až 10/100/1000 Mb/s

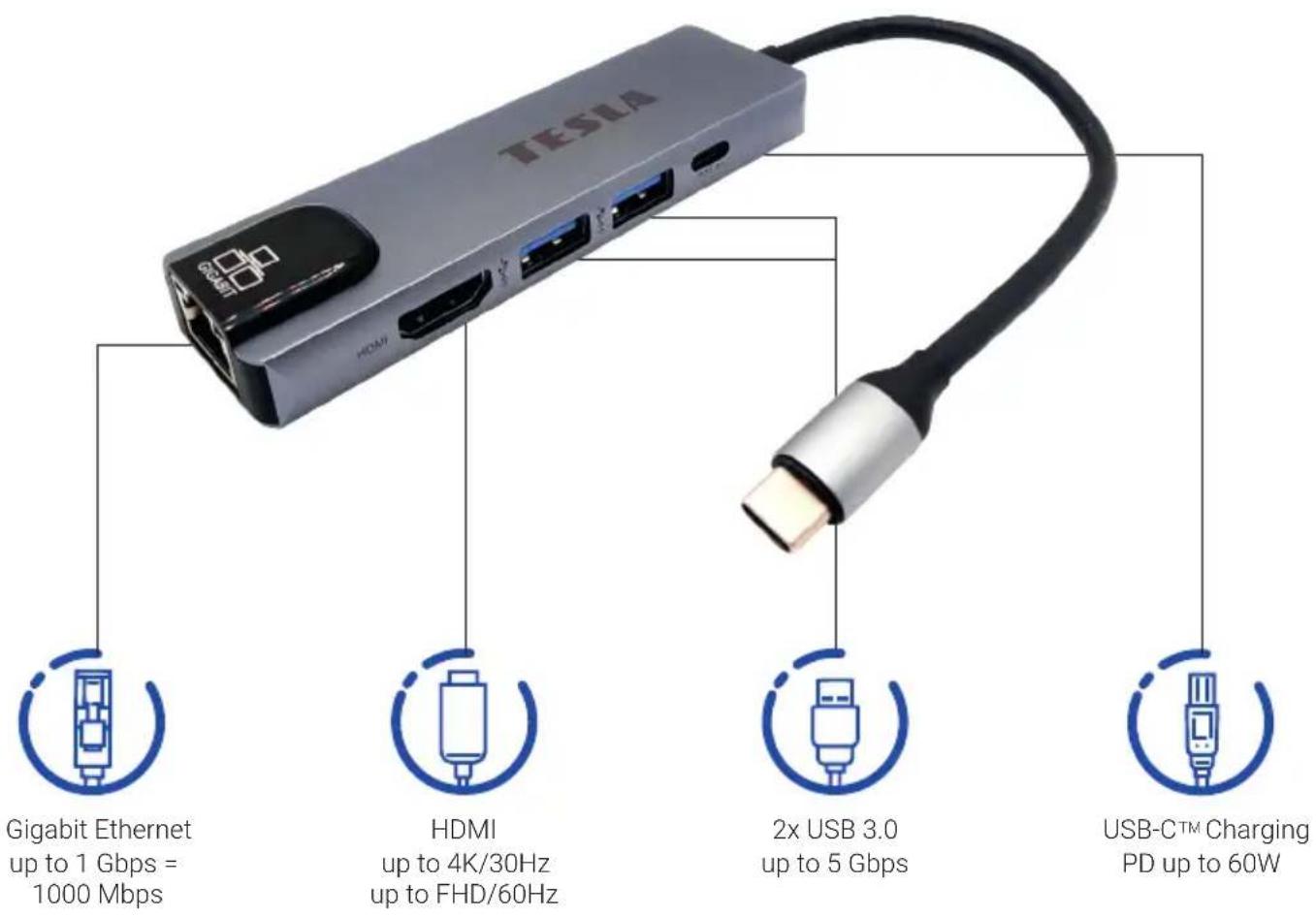

Funkce produktu MP80

TESLA MP80 je vhodný pro PC, MacBook, s oblíbeným rozhraním typu USB-C. Výstup HDMI je vhodný pro projektor, obrazovku, TV a další zařízení. Může podporovat rozlišení až 4K (3840 * 2160 @30Hz); Dva porty USB 3.0 poslouží pro připojení USB myši, klávesnice, USB flash disku, mobilní pevný disk, čtečku karet a další digitální produkty pro čtení a zápis dat, prénosová rychlost může dosáhnout 5 Gb/s a může poskytnout napájení 5V/0.9A pro externí zařízení; Nabíjecí protokol USB-C PD 3.0 (60W; 20V/3A) podporuje funkci síťové karty 10/100/1000m. Připojení je typu plug and play.

TESLA

Popis produktu

1 Konektor USB-C s vestavěným kabelem
2 Porty USB-A 3.0
3 Port HDMI 4K
4 Sítový port RJ45 Ethernet
5 Port USB-C pro nabíjení PD

TESLA

Poznámky k instalaci

- Při připojení ke zdroji napájení AC pomocí nabíjecího portu USB-C je 5W vyhrazeno dokovací stanici a připojeným periferním zařízením USB. Zbývající napájení se používá k nabíjení připojeného zařízení USB-C.

- Pokud je jednotka připojena k portu USB-C v počítači a k síti prostřednictvím kabelu Cat5e/6, automaticky se naváže sítové připojení.

- Pokud není navázáno žádné sítové připojení, lze jej vytvořit ručně tak, že přejdete na nastavení sítě vašeho počítače. Pokud například používáte Mac, přejděte na sekci Sít, kterou naleznete v předvolbách systému.

- Chcete-li se dostat k Pomocníkovi pro nastavení sítě a navázat připojení podle pokynů, klepněte na tlačítko „Nápověda“.

TESLA

Instalace

1. Připojte vestavěný kabel USB-C k portu USB-C na notebooku, tabletu nebo jiném zařízení.
2. Pomocí kabelu HDMI připojte monitor.
3. K připojení periferních zařízení USB použijte dva USB-A 3.0 porty rozbočovače.
4. Pro připojení k Síti Ethernet použijte kabel CAT5e/6 UTP a připojte jej k portu RJ45 rozbočovače.
5. Nabíjení zařízení provedete připojením nabíječky USB-C k portu USB-C PD na rozbočovači. Port USB-C lze také použít k připojení periferního zařízení USB-C.

Specifikace

Vstupní konektory
USB 1x USB-C (samec)
Výstupní konektory
USB-A 2x USB-A (samice)
USB-C 1x USB-C pro PD (samice)
HDMI 1x HDMI (samice)
Sít' ethernet 1x RJ45
Provozní podmínky
Provozní teplota 32° až 131 °F (0° až 55°C)
Provozní vlhkost 10% až 85% RH
Skladovací teplota 14 až 158 °F (-10° až 70°C)
Skladovací vlhkost 5% až 90% RH
Požadavky na napájení
Nabíjecí port USB-C Podporuje až 20V 3A (60W)

1 Konektor USB-C s vstavaným káblom
2 Porty USB-A 3.0
3 Port HDMI 4K
4 Sietový port RJ45 Ethernet
5 Port USB-C pre nabíjanie PD

TESLA

Prohášení o shodě a info o výrobku naleznete zde:
