NÁVOD K OBSLUZE IS5G8MHA/E INDESIT

Bezpečnostní instrukce, 3

Popis zařízení, 11

Tipy pro instalaci, 12

Spuštění a použití, 14

Analogový programátor, 18

Čištění a údržba, 19

Instalace, 31

SK

Slovenčina

Návod na obsluhu

SPORÁK A RÚRA

Bezpečnostné pokyny, 7

Popis zariadenia, 21

Analógový programátor, 28

Starostlivosť a údržba, 29

Instalace, 31

CZ BEZPEČNOSTNÍ POKYNY

JE DŮLEŽITÉ SI JE DŮKLADNĚ PŘEČÍST A ŘÍDIT SE JIMI

⚠ Tyto pokyny platí v případě, pokud je na spotřebiči uveden symbol země. Pokud takový symbol na přístroji není, je třeba nahlédnout do technických pokynů, kde naleznete potřebné informace týkající se úpravy nastavení spotřebiče na podmínky pro používání v dané zemi.

⚠ UPOZORNĚNÍ: Použití plynového sporáku vede k produkci tepla, vlhkosti a produktů spalování v místnosti, ve které je instalován. Ujistěte se, že je kuchyň dobře větraná, zvláště je-li spotřebič v provozu: ponechejte otevřené otvory pro přirozenou ventilaci, nebo nainstalujte mechanické ventilační zařízení (mechanickou odtahovou digestoř). Dlouhodobé intenzivní používání spotřebiče může vyžadovat dodatečné větrání, například otevření okna, nebo účinnější větrání, například zvýšení úrovně mechanického větrání (pokud je to možné), aby bylo možné bezpečně odvádět produkty spalování do vnějšího vzduchu (ven) a zároveň zajistit výměnu vzduchu v místnosti s dodatečným větráním. Před instalací dodatečného větrání se poraďte s odborníkem.

⚠ Nedodržení instrukcí uvedených v této příručce může mít za následek požár nebo explozi s následnými škodami na majetku nebo ublížením na zdraví.

Před použitím spotřebiče si přečtěte tento návod k použití. Uschovejte si jej pro pozdější použití.

⚠ Tento spotřebič musí být instalován podle platných předpisů a používán pouze v dobře větraných prostorech. Před zahájením instalace nebo používáním spotřebiče si přečtěte návod.

⚠ Pokud dojde k náhodnému zhasnutí plamene hořáku, otočte ovládací knoflík hořáku do polohy vypnuto a nepokoušejte se ho znovu zapálit po dobu nejméně 1 minuty.

V tomto návodu a na samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která je nutné si přečíst a řídit se jimi. Výrobce odmítá nést jakoukoli odpovědnost za nedodržení těchto bezpečnostních pokynů, za nevhodné používání spotřebiče nebo za nesprávné nastavení ovladačů.

⚠️ VAROVÁNÍ: Pokud je povrch varné desky popraskaný, zařízení nepoužívejte. Riziko elektrického šoku!

⚠️ VAROVÁNÍ: Nebezpečí požáru: Na varném povrchu neskladujte žádné předměty.

⚠ UPOZORNĚNÍ: Proces vaření musí probíhat pod kontrolou. Krátké vaření musí být neustále monitorováno.

⚠️ VAROVÁNÍ: Vaření pokrmů s obsahem tuku nebo oleje na varné desce bez vaší přítomnosti může být nebezpečné. Riziko požáru! NIKDY

se nepokoušejte hasit oheň vodou. Spotřebič vypněte a pak plameny přikryjte pokličkou nebo hasicí dekou.

⚠ Varnou plochu nepoužívejte jako pracovní nebo opěrnou plochu. Do blízkosti spotřebiče nepokládejte oděvy nebo jiné hořlavé materiály, dokud veškeré jeho součásti zcela nevychladnou – riziko vzniku požáru!

⚠ Velmi malé děti (0–3 roky) by se neměly pohybovat v blízkosti spotřebiče. Malé děti (3–8 let) by se neměly ke spotřebiči přibližovat, pokud nejsou pod dozorem. Děti starší 8 let a osoby s fyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností a znalostí mohou tento spotřebič používat pouze pod dohledem nebo tehdy, pokud obdržely informace o bezpečném použití spotřebiče a pokud rozumějí rizikům, která s používáním spotřebiče souvisejí. Nedovolte dětem, aby si se spotřebičem hrály. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.

⚠ UPOZORNĚNÍ: V případě rozbití skleněného povrchu varné desky: okamžitě vypněte všechny hořáky a všechny elektrické topné články a odpojte spotřebič od elektrické sítě; nedotýkejte se povrchu spotřebiče; spotřebič nepoužívejte.

Skleněné víko se při zahřátí může rozlomit. Před zavřením víka vypněte všechny hořáky a elektrické ploténky. Víko nezavírejte, pokud hořák hoří.

VAROVÁNÍ: Spotřebič a jeho přístupné součásti se při použití zahřívají. Je třeba dbát opatrnosti, abyste se nedotkli topných těles. Děti mladší 8 let se nesmějí ke spotřebiči přibližovat, pokud nejsou pod dohledem dospělé osoby.

⚠ Nikdy nenechávejte spotřebič během používání bez dozoru. Je-li spotřebič vhodný pro použití teplotní sondy, používejte pouze sondy doporučené výrobcem – riziko vzniku požáru.

Do blízkosti spotřebiče nepokládejte oděvy nebo jiné hořlavé materiály, dokud veškeré jeho součásti zcela nevychladnou – riziko vzniku požáru. Buďte vždy obezřetní, pokud připravujete jídlo s vysokým obsahem tuku, oleje nebo když přidáváte alkoholické nápoje – riziko vzniku požáru. Při vyjímání pekáčů a dalšího příslušenství používejte chňapku. Po skončení pečení otevírejte dvířka opatrně a nechejte horký vzduch nebo páru unikat postupně – riziko popálení. Neblokujte vývody na přední straně trouby, kterými odchází horký vzduch – riziko vzniku požáru.

⚠ Buďte vždy opatrní, pokud jsou dvířka trouby otevřená nebo se nacházejí ve spodní poloze, abyste do nich nenarazili.

⚠ Jídlo nesmí zůstat uvnitř výrobku nebo být na výrobku položeno déle než jednu hodinu před jeho tepelnou úpravou či po jejím dokončení.

⚠️ VAROVÁNÍ: Unikající plyn se může vznítit.

Zařízení nesmí být používáno déle než 15 sekund. Pokud po uplynutí 15 sekund nedojde k zažehnutí hořáku, přestaňte zařízení používat a otevřete dvířka trouby a/nebo před dalším pokusem o zapálení hořáku vyčkejte alespoň 1 minutu.

SCHVÁLENÉ POUŽITÍ

⚠ UPOZORNĚNÍ: Tento spotřebič není určen k ovládání pomocí externího spínacího zařízení, jako je časovač, či samostatného systému dálkového ovládání.

⚠ Tento spotřebič je určen k použití v domácnostech a zařízeních, jako jsou: kuchyňské kouty pro zaměstnance v obchodech, kancelářích a na jiných pracovištích; farmy; klienti hotelů, motelů, penzionů a jiných ubytovacích zařízení.

⚠ UPOZORNĚNÍ: Tento spotřebič je určen pouze k vaření. Nesmí se používat k jiným účelům, například k vytápění místností.

⚠ Tento spotřebič není určen pro profesionální použití. Spotřebič nepoužívejte venku.

⚠ Neskladujte výbušné nebo hořlavé látky (např. benzín nebo tlakové rozprašovače) uvnitř nebo v blízkosti spotřebiče – nebezpečí požáru.

⚠ Používejte nádoby s průměrem dna stejným, jako je průměr varné zóny hořáku, nebo jen nepatrně větším (viz zvláštní tabulka). Dbejte na to, aby nádoby na mřížce nepřesahovaly okraj varné desky.

⚠ Nevhodné použití mřížek může plotnu poškodit: Nepokládejte mřížky na varnou desku obráceně ani je po desce neposouvejte.

Plamen hořáku nesmí přesahovat za okraj dna hrnce či pánve.

Nepoužívejte: litinové plotny, kameninové desky ani terakotové hrnce a pánve; rozptylovače tepla, jako jsou kovové mřížky apod.; dva hořáky současně na jednu nádobu (např. hrnec na ryby).

Pokud konkrétní místní podmínky dodávky plynu znesnadňují zapálení hořáku, doporučujeme zopakovat postup s ovladačem nastaveným na malý plamen.

V případě instalace digestoře nad horní panel sporáku naleznete údaje o správné vzdálenosti digestoře od panelu sporáku v návodu k digestoři.

Malé děti by se při manipulaci s ochrannými gumovými nožičkami na mřížkách mohly udusit. Po odstranění mřížek se prosím ujistěte, že všechny patky jsou správně nasazeny.

INSTALACE

⚠️ Ke stěhování a instalaci spotřebiče jsou nutné minimálně dvě osoby – nebezpečí zranění. Při rozbalování a instalaci používejte ochranné rukavice – nebezpečí pořezání.

⚠️ Připojení elektřiny a plynu musí být v souladu s místními předpisy.

⚠ Instalaci, včetně případného připojení k přívodu vody a elektřiny, a opravy musí provádět kvalifikovaný technik. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v návodu k použití. Nedovolte dětem, aby se přibližovaly k místu instalace. Po vybalení spotřebiče se přesvědčte, že nebyl při dopravě poškozen. V případě problémů se obraťte na prodejce nebo na nejbližší servisní středisko. Po instalaci musí být obalový

material (plasty, polystyrenová pěna atd.) uložený mimo dosah dětí – nebezpečí udušení. Před zahájením instalace je nutné spotřebič odpojit

od elektrické sítě – nebezpečí úrazu elektrickým proudem. Během instalace se ujistěte, že zařízení nepoškozuje napájecí kabel – nebezpečí požáru a úrazu elektrickým proudem. Zařízení nezapínejte, dokud nebyla ukončena instalace. Spotřebič musí být instalován v obytných prostorách pro typické funkce v domácnosti.

⚠️ VAROVÁNÍ: Modifikace spotřebiče a způsob jeho instalace mají za účelem bezpečného a správného používání spotřebiče ve všech dalších zemích zásadní důležitost.

⚠ Používejte regulátory tlaku vhodné pro tlak plynu uvedený v pokynech.

⚠ Místnost musí být vybavena systémem odsávání vzduchu, který vypudí veškeré spaliny.

⚠ Místnost musí rovněž umožňovat správnou cirkulaci vzduchu, neboť je zapotřebí k normálnímu průběhu spalování. Průtok vzduchu nesmí být nižší než 2 m³/h na kW instalovaného výkonu.

⚠ Systém cirkulace vzduchu může odebírat vzduch přímo zvenčí, a to pomocí trubky s vnitřním průřezem alespoň 100 cm²; otvor nesmí mít tendenci k ucpávání.

⚠ Systém může vzduch potřebný pro spalování dodávat rovněž nepřímo, tj. z přilehlých místností vybavených vzduchovými cirkulačními trubkami, jak je popsáno výše. Nesmí se však jednat o prostory, jako jsou společenské místnosti, ložnice nebo místnosti, které představují nebezpečí požáru.

⚠ Kapalný ropný plyn klesá k podlaze, neboť je těžší než vzduch. Proto musí být místnosti, ve kterých se nacházejí láhve s LPG, rovněž vybaveny větracími otvory, které umožní odvětrání plynu v případě jeho úniku. To znamená, že láhve s LPG nesmějí být bez ohledu, zda jsou naplněné částečně či zcela, instalovány nebo skladovány v místnostech nebo skladovacích prostorách, které se nacházejí pod úrovní země (ve sklepech apod.). Doporučujeme vám ponechat v místnosti pouze láhev, kterou právě používáte a která je umístěna tak, aby nebyla vystavena působení tepla ze strany externích zdrojů (trub, krbů, sporáků atd.), jejichž prostřednictvím by mohlo dojít ke zvýšení teploty láhve nad 50 °C.

Pokud by se vám knoflíky hořáku otáčely obtížně, obraťte se prosím na servisní středisko poprodejních služeb zákazníkům, které může v případě, že je kohoutek hořáku vadný, zajistit jeho výměnu.

Otvory používané pro větrání a rozptylování tepla se nikdy nesmějí zakrývat.

⚠ Do zahájení montáže neodstraňujte polystyrénový podstavec spotřebiče.

⚠️ Z důvodu rizika požáru neinstalujte spotřebič za dekorativní dvířka.

Pokud je sporák umístěn na základně, musí být vyrovnán a připevněn ke stěně pomocí dodaného zajišťovacího řetězu, aby nedošlo k vyklouznutí spotřebiče ze základny.*

VAROVÁNÍ: Aby nedošlo k překlopení spotřebiče, musí být nainstalován zajišťovací řetěz. Více informací naleznete v instalačních pokynech.*

* Dostupné pouze u určitých modelů

PŘIPOJENÍ PLYNU

⚠️ VAROVÁNÍ: Před prováděním instalace se ujistěte, že místní distribuční podmínky (druh plynu a jeho tlak) a nastavení spotřebiče si odpovídají. ⚠️ VAROVÁNÍ: Podmínky nastavení vztahující se k tomuto zařízení jsou uvedeny na výrobním štítku. ⚠️ Zkontrolujte, zda přívodní tlak plynu odpovídá hodnotám uvedeným v tabulce („Specifikace hořáku a trysek“). ⚠️ VAROVÁNÍ: Tento spotřebič není připojen k zařízení pro odvod produktů spalování. Musí být nainstalován a připojen v souladu s aktuálními předpisy pro instalaci. Zvláštní pozornost je třeba věnovat příslušným požadavkům na odvětrávání. ⚠️ Pokud je spotřebič připojen k zásobníku kapalného plynu, je třeba co nejvíce utáhnout regulační šroub. ⚠️ DŮLEŽITÉ: V případě použití tlakové lahve nebo zásobníku musí tyto být správně usazeny (ve svislé poloze). ⚠️ VAROVÁNÍ: Tento úkon musí provést kvalifikovaný technik. ⚠️ K připojení plynu použijte pouze ohebnou nebo pevnou kovovou hadici. ⚠️ Připojení pomocí pevného potrubí (z mědi nebo oceli): Připojení k plynovému systému se musí provádět tak, aby se zamezilo jakémukoli tlaku na spotřebič. Na přívodní šikmé ploše spotřebiče je k dispozici nastavitelná potrubní armatura ve tvaru L opatřená těsněním, aby se zamezilo únikům. Po otočení potrubní armatury je třeba těsnění vždy vyměnit (těsnění se dodává společně se spotřebičem). Potrubní armatura pro přívod plynu je opatřena vnějším půlpalcovým závitem. ⚠️ Připojení ohebného bezkloubového potrubí z nerezavějící oceli k závitovému spoji: Potrubní armatura pro přívod plynu je opatřena vnějším půlpalcovým závitem. Tyto trubky musejí být instalovány tak, aby při svém plném roztažení nikdy nepřesáhly délku 2 000 mm. Poté, co připojení zrealizujete, ujistěte se, že se ohebná kovová trubka nedotýká žádných pohyblivých součástí a nic na ni netlačí. Používejte pouze takové

trubky a těsnění, která odpovídají aktuálním národním předpisům.

⚠️ DŮLEŽITÉ: Pokud použijete hadici z nerezové oceli, je třeba ji nainstalovat tak, aby se nedotýkala žádné pohyblivé části nábytku (např. zásuvky). Musí procházet prostorem bez překážek a musí ji být možné kontrolovat v celé její délce.

⚠️ Spotřebič by měl být k hlavnímu přívodu plynu nebo plynové láhvi připojen v souladu s platnými národními předpisy. Před realizací připojení se ujistěte, že je spotřebič kompatibilní s dodávkou takového plynu, který hodláte použít. Pokud tomu tak není, postupujte podle pokynů uvedených v odstavci „Přizpůsobení pro jiné typy plynových paliv“.

⚠️ Po připojení k přívodu plynu zkontrolujte případné netěsnosti pomocí mýdlové vody. Vyzkoušejte stálost plamene tak, že hořáky zapálíte a otočíte ovládací knoflíky z maximální polohy 1* do minimální polohy 2*.

⚠️ Připojení k plynové síti nebo plynové lahvi lze provést pomocí pružné pryžové nebo ocelové hadice v souladu s platnými vnitrostátními právními předpisy.

¹ PŘIZPŮSOBENÍ PRO JINÉ TYPY PLYNOVÝCH PALIV ^a (Tuto operaci musí provést kvalifikovaný technik.)

⚠ Za účelem přizpůsobení spotřebiče na jiný typ plynu, než je ten, pro který byl vyroben (je vyznačeno na typovém štítku), postupujte podle příslušných kroků uvedených v instalačních výkresech.

UPOZORNĚNÍ NA PŘERUŠENÍ DODÁVKY ELEKTRICKÉ ENERGIE

⚠️ DŮLEŽITÉ: Informace o spotřebě proudu a napětí je uvedena na typovém štítku.

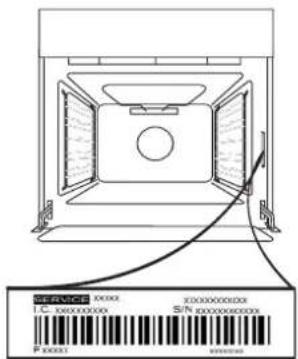

⚠ Typový štítek je umístěný na předním okraji trouby a je viditelný při otevřených dveřích.

⚠️ V souladu s národními bezpečnostními normami týkajícími se elektrických zařízení musí být možné odpojit spotřebič od elektrické sítě vytažením zástrčky, pokud je zástrčka přístupná, nebo, v souladu s pravidly pro zapojování, prostřednictvím vícepólového vypínače umístěného před zásuvkou a spotřebič musí být uzemněn.

⚠ Napájecí kabel musí být natolik dlouhý, aby umožnil připojení spotřebiče zabudovaného do skříňky k elektrické síti. Nikdy netahejte za napájecí kabel.

⚠ Nepoužívejte prodlužovací kabely, sdružené zásuvky nebo adaptéry. Po provedení montáže nesmí být elektrické prvky spotřebiče uživateli přístupné. Nepoužívejte spotřebič, pokud jste mokří nebo bosí. Tento spotřebič nezapínejte, pokud je poškozený napájecí síťový kabel či zástrčka, pokud nefunguje správně nebo byl poškozen či došlo k jeho pádu.

⚠️ Jestliže je poškozený přívodní kabel, smí ho vyměnit (za identický díl) pouze výrobce, servisní technik nebo osoba s obdobnou kvalifikací, jinak by mohlo dojít k úrazu – riziko elektrického šoku.

technik nebo osoba s obdobnou kvalifikací, jinak by mohlo dojít k úrazu – riziko elektrického šoku

⚠️ Je-li potřeba vyměnit napájecí kabel, obraťte se na autorizované servisní středisko. ⚠️ VAROVÁNÍ: Před výměnou žárovky je nutné spotřebič vypnout, abyste předešli riziku úrazu elektrickým proudem. ⚠️ Instalace pomocí zástrčky napájecího kabelu není povolena, pokud výrobek není vybaven zástrčkou dodanou výrobcem.

⚠️ VAROVÁNÍ: Předtím, než začnete provádět jakoukoli údržbu, ujistěte se, že je spotřebič odpojen od elektrické sítě. Abyste se vyhnuli zranění, používejte ochranné rukavice (riziko tržných poranění) a bezpečnostní obuv (riziko pohmoždění); zajistěte manipulaci ve dvou osobách (snížení hmotnosti břemene); nikdy nepoužívejte parní čističe (riziko elektrického šoku). Neprofesionální provádění oprav, které výrobce nepovoluje, by mohlo mít za následek ohrožení zdraví a bezpečnosti, za což nelze výrobce činit odpovědným. Na vady nebo poškození zapříčiněné prováděním neprofesionálních oprav nebo údržby se nevztahuje záruka, jejíž podmínky jsou uvedeny v dokumentaci, která byla k jednotce dodaná.

⚠️ VAROVÁNÍ: Předtím, než začnete provádět jakoukoli údržbu, ujistěte se, že je spotřebič odpojen od elektrické sítě. Abyste se vyhnuli zranění, používejte ochranné rukavice (riziko tržných poranění) a bezpečnostní obuv (riziko pohmoždění); zajistěte manipulaci ve dvou osobách (snížení hmotnosti břemene); nikdy nepoužívejte parní čističe (riziko elektrického šoku). Neprofesionální provádění oprav, které výrobce nepovoluje, by mohlo mít za následek ohrožení zdraví a bezpečnosti, za což nelze výrobce činit odpovědným. Na vady nebo poškození zapříčiněné prováděním neprofesionálních oprav nebo údržby se nevztahuje záruka, jejíž podmínky jsou uvedeny v dokumentaci, která byla k jednotce dodaná.

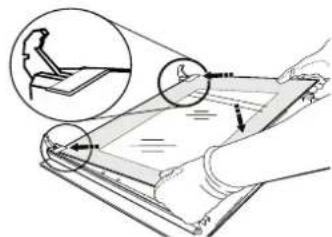

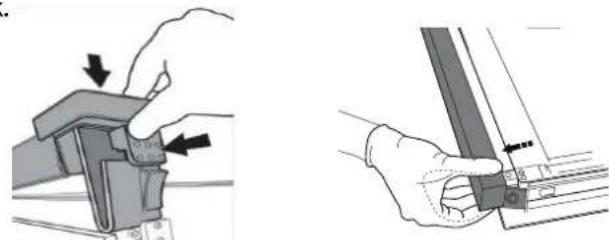

⚠️ K čištění skla dvířek nepoužívejte drsné abrazivní čističe nebo kovové škrabky, jinak se jeho povrch může poškrábat a v důsledku toho roztříštit. ⚠️ Nepoužívejte abrazivní či žíravé produkty, čisticí prostředky s obsahem chloru ani drátěnky. ⚠️ Před čištěním nebo údržbou se ujistěte, že spotřebič vychladl – riziko popálení. ⚠️ VAROVÁNÍ: Před výměnou žárovky spotřebič vypněte – riziko elektrického šoku. Abyste zabránili poškození elektrického zapalovacího zařízení, nepoužívejte jej v případě, kdy se hořáky nenacházejí ve svých otvorech.

LIKVIDACE OBALOVÉHO MATERIÁLU

Obal je ze 100% recyklovatelného materiálu a je označen recyklačním znakem 📄. Jednotlivé části obalového materiálu proto zlikvidujte odpovědně podle platných místních předpisů upravujících nakládání s odpady.

LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ

Tento spotřebič byl vyroben z recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte jej podle místních předpisů pro likvidaci odpadu. Další informace o likvidaci, renovaci a recyklaci elektrických spotřebičů získáte na místním úřadě, ve středisku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili. Tento spotřebič je označen v souladu s evropskou směrnicí 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) a nařízeními o odpadních elektrických a elektronických zařízeních 2013 (včetně dodatků). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním vlivům na životní prostředí a lidské zdraví. Symbol na výrobku nebo příslušných dokladech udává, že tento výrobek nesmí být likvidován společně s domácím odpadem, nýbrž že je nutné jej odevzdat do příslušného sběrného střediska k recyklaci elektrických a elektronických zařízení.

RADY K ÚSPOŘE ELEKTRICKÉ ENERGIE

Troubu předehřívejte pouze tehdy, je-li to výslovně uvedeno v tabulce pečení nebo ve vašem receptu. Používejte tmavé lakované nebo smaltované plechy, neboť mnohem lépe absorbují teplo.

Chcete-li ušetřit maximum času a elektrické energie, používejte tlakový hrnec.

PROHLÁŠENÍ O SHODĚ

Tento spotřebič splňuje: požadavky na ekodesign evropského nařízení 66/2014; nařízení o uvádění spotřeby energie 65/2014; nařízení o ekodesignu výrobků spojených se spotřebou energie a informacích o energii (dodatek) (EU Exit) 2019 v souladu s evropskou normou EN 60350-1.

Tento spotřebič splňuje požadavky na ekodesign evropského nařízení 66/2014 a nařízení o ekodesignu výrobků spojených se spotřebou energie a informacích o energii (dodatek) (EU Exit) 2019 v souladu s evropskou normou EN 60350-2.

Tento spotřebič splňuje požadavky na ekodesign evropského nařízení 66/2014 a nařízení o ekodesignu výrobku spojených se spotřebou energie a informacích o energii (dodatek) (EU Exit) 2019 v souladu s evropskou normou EN 30-2-1.

SK

BEZPEČNOSTNÉ POKYNY

DÔLEŽITÉ! PREČÍTAJTE SI A DODRŽIAVAJTE

Pred použitím spotrebiča si prečítajte tieto bezpečnostné pokyny. Uchovajte ich poruke pre budúce použitie.

⚠️ VÝSTRAHA: Pokud je varná deska prasklá, spotřebič nepoužívejte – hrozí nebezpečí úrazu elektrickým proudem.

Spotřebič musí být instalován v domácnosti pro typické domácí účely.

⚠️ Zkontrolujte, zda tlak přiváděného plynu odpovídá hodnotám uvedeným v tabulce „Burner and nozzle specifications“ (Technické údaje hořáku a trysky).

⚠️ Pokud je poškozen napájecí kabel, musí jej výrobce, jeho autorizovaný servis nebo podobně kvalifikovaná osoba vyměnit za identický, aby se předešlo nebezpečí úrazu elektrickým proudem.

Předtím, než spotřebič použijete, pečlivě si přečtěte příručku Zdraví a bezpečnost.

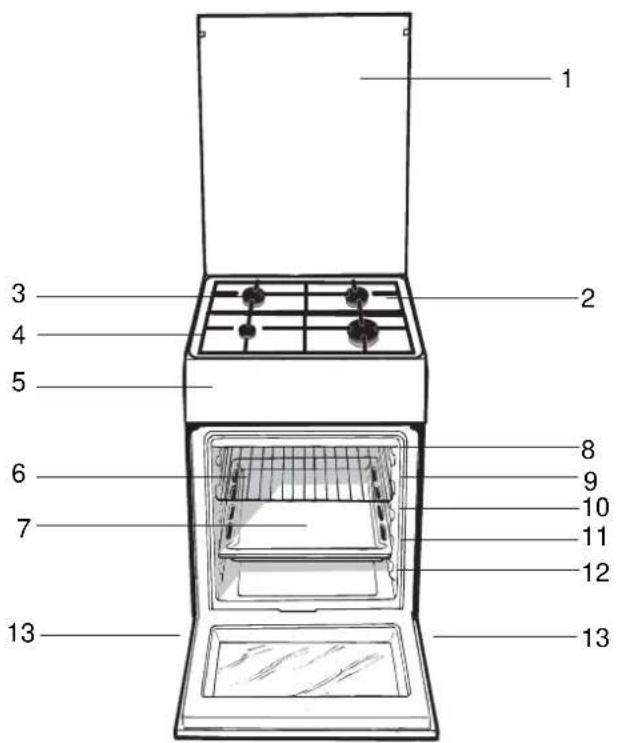

POPIS PRODUKTU

1. Skleněný kryt (pouze u některých modelů)
2. Záchytný žlábek
3. Plynový hořák
4. Rošt na varné desce
5. Ovládací panel
6. Pečící rošt
7. Pečící plech nebo plech zachycující odkapávající šťávu. Vodicí lišty jednotlivých úrovní.
8. poloha 5
9. poloha 4
10. poloha 3
11. poloha 2
12. poloha 1
13. Nastavitelné nohy

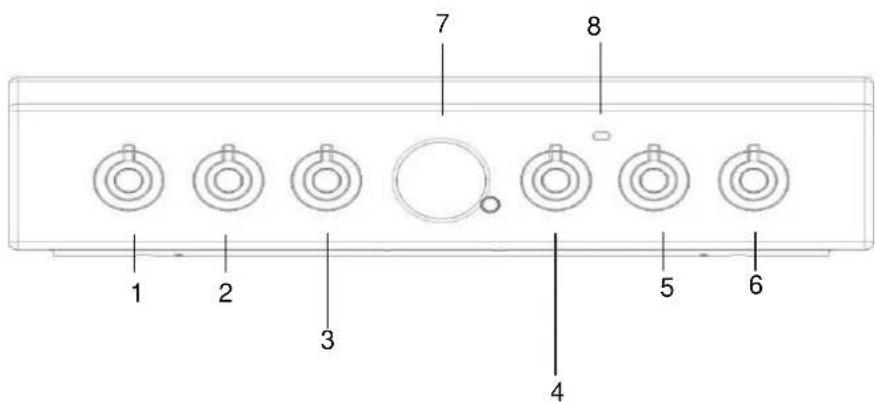

OVLÁDACÍ PANEL

1. Ovládací knoflík plotny
2. Ovládací knoflík plotny
3. Knoflík časovače
4. Knoflík termostatu
5. Ovládací knoflík plotny
6. Ovládací knoflík plotny
7. Analogový programátor
8. Kontrolka indikátoru termostatu

Tipy k instalaci

Kontrola těsnosti

Po ukončení instalace zkontrolujte dokonalou těsnost všech spojů s použitím mýdlového roztoku. Nikdy nepoužívejte k tomuto účelu plamen.

Přizpůsobení různým druhům plynu

Zařízení lze přizpůsobit jinému druhu plynu, než pro

který bylo uzpůsobeno (je uveden na cejchovacím štítku na víku).

Přizpůsobení varné desky

Výměna trysek hořáků varné desky:

1. Odložte mřížky a vytáhněte hořáky z jejich uložení;
2. odšroubujte trysky s použitím klíče nástrčkového klíče o velikosti 7 mm (viz obrázek) a vyměňte je za ty, které jsou vhodné pro nový druh plynu (viz tabulka s údaji hořáků a trysek);
3. vraťte všechny součásti do původní polohy; toho docílíte provedením operací výše uvedeného postupu v opačném pořadí.

Seřízení minimálního průtoku plynu v hořácích varné desky:

1. Přetočte otočný ovladač do polohy odpovídající minimu;
2. Stiskněte knoflík otočného ovladače a prostřednictvím šroubu umístěného uvnitř nebo na boku dříku otočného ovladače seřiďte průtok až do dosažení pravidelného

V případě tekutých plynů musí být seřizovací šroub zašroubován až na doraz;

1. zkontrolujte, zda při rychlém přetočení otočného ovladače z polohy odpovídající maximu do polohy odpovídající minimu nedojde ke zhasnutí hořáku.

Hořáky varné desky nevyžadují regulaci primárního vzduchu.

Po regulaci s plynem odlišným od plynu, se kterým bylo zařízení zkolaudováno, proveďte výměnu cejchovacího štítku za štítek odpovídající novému druhu plynu; štítek je dostupný ve střediscích autorizované servisní služby.

Když se tlak plynu liší (nebo mění) ve srovnání s předepsanou hodnotou, je třeba nainstalovat na vstupní potrubí regulátor tlaku v souladu s platnými národními normami pro „regulátory pro kanalizované plyny“.

Tabulka s údaji hořáků a trysek

Tabulka 1 Zkapalněn

Hořák Průměr	(mm)	Tepelný výkon (kW)(p.c.s.*)		Tryska1/100	Průtok*g/h		Tryska 1/100** (mm)	Průtok*l/h
		Jm.			Sníž.*	(mm)**
Rychlý(velký) (R)	100	3,00	0,7	87	218	214	128	286
Polorychlý (střední)(S)	75	1,90	0,4	70	138	136	104	181
Pomocný(malý) (A)	51	1,00	0,4	52	73	71	76	95
Vstupní tlak	Jmenovitý (mbar)Minimální (mbar)Maximální (mbar)				302035	302035	201725

* Při 15 °C a 1013 mbar suchého plynu ** Propan výhřevnost P.C.S. = 50,37 MJ/kg. *** Butan výhřevnost P.C.S. = 49,47 MJ/kg. Zemní plyn výhřevnost P.C.S. = 37,78 MJ/m³

KATEGORIE SPOTŘEBIČE:

Cat. II2H3B/P G30/G31- 30mbar/ G20- 20mbar

UPOZORNĚNÍ! Trouba je vybavena systémem zastavení mřížek, který umožňuje jejich vyjmutí, aniž by se dostaly ven z trouby.(1)

Pro kompletní vysunutí mřížek je třeba je zvednout, uchopit za přední část a potáhnout je, jak je zřejmé z uvedeného obrázku (2).

Našroubujte trysky pomocí nástrčného klíče 7 mm a maximálním utahovacím momentem 4 Nm

TECHNICKÉ ÚDAJE
Hořáky	Lze je přizpůsobit všem druhům plynů, uvedeným na štítku s jmenovitymi údaji mohou být přizpůsobeny pro použiti s jakýmkoli druhem plynu uvedeným na typovém štítku, který je umístěn uvnitř chlopně nebo po trouba prostor byl otevřen na levé stěně uvnitř trouby
Napájecí napětí a frekvence	viz štítek s jmenovitými údaji
ENERGETICKÝ ŠTÍTEK	konvekce – funkce ohřevu: Klasický ohřev; Energetická spotřeba Prohlášení o třídě SMAŽENÍ – funkce ohřevu:

Spuštění a používání 3

Použití varné desky

Zapálení horáku

V blízkosti každého otočného ovladače HORÁKU je uvedeno plné kolečko označující příslušný horák. Zapálení horáku varné desky:

1. Přibližte k horáku plamen nebo zapalovač plynu;
2. stiskněte a současně otočte proti směru hodinových ručiček otočný ovladač HORÁKU do polohy označené symbolem maximálního plamene ♠.
3. Nastavte požadovaný výkon plamene otáčením otočného ovladače HORÁKU proti směru hodinových ručiček: do polohy odpovídající minimu ♠, do polohy odpovídající maximu ♦ nebo do libovolné polohy mezi oběma mezními hodnotami.

Když je zařízení vybaveno elektronickým zapalováním* (viz obrázek), stačí stisknout a současně otáčet proti směru hodinových ručiček otočný ovladač HORÁKU do polohy označené symbolem minimálního plamene až

do samotného zapálení. Může se stát, že horák při uvolnění otočného ovladače zhasne. V takovém případě zopakujte uvedenou operaci a přidržte otočný ovladač stisknutý déle.

Když je zařízení vybaveno bezpečnostním zařízením* pro detekci nepřítomnosti plamene, držte otočný ovladač HORÁKU stisknutý přibližně na 2-3 sekundy, aby se plamen udržel zapálený a aby se zařízení aktivovalo.

Zhasnutí horáku se provádí otočením otočného ovladače do polohy • odpovídající jeho zhasnutí.

Praktické rady pro použití horáku

Za účelem dosažení vyšší účinnosti horáku a nižší spotřeby plynu je třeba použít nádoby s plochým dnem vybavené pokličkou a úměrné velikosti horáku:

Hořák	∅ Průměry nádob (cm)
Rychlý (R) 24	- 26
Polorychlý (S) 16 - 20
Pomocný (A) 1	0 - 14

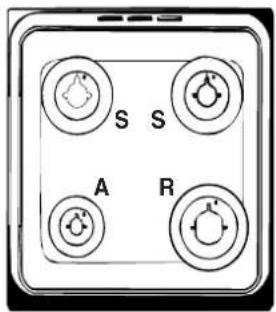

Při identifikaci horáku se řiďte dle odvolávek na obrázky uvedené v odstavci „Údaje horáku a trysek“.

U modelů vybavených redukční mřížkou musí být tato použita pouze pro pomocný horák, a to při použití nádob s průměrem menším než 12 cm.

Použití trouby

Pri prvním zapnutí vám doporučujeme, abyste nechali troubu běžet naprázdno přibližně na půl hodiny s termostatem nastaveným na maximum a se zavřenými dvířky. Poté vypnete troubu, zavřete dvířka trouby a vyvětrejte místnost. Zápach, který ucítíte, je způsoben vypařováním látek použitých na ochranu trouby.

Nikdy nepokládejte na dno trouby žádné předměty, protože by mohlo dojít k poškození smaltu.

1. Zvolte požadovaný pečicí program prostřednictvím otočného ovladače VOLBY PROGRAMU.
2. Otáčením otočného ovladače TERMOSTATU zvolte teplotu doporučenou pro daný program nebo jinou požadovanou teplotu. Seznam druhů pečení a příslušných doporučených teplot je možné konzultovat v příslušné tabulce (viz Tabulka pečení v troubě).

Během pečení je stále možné:

• Měnit pečicí program prostřednictvím otočného ovladače VOLBY PROGRAMU;
• měnit teplotu prostřednictvím otočného ovladače TERMOSTATU;
• přerušit pečení přetočením otočného ovladače PROGRAMU do polohy „0“.

Nádoby pokaždé pokládejte na dodaný rošt.

Kontrolka TERMOSTATU

Její rozsvícení signalizuje, že trouba produkuje teplo. K jejímu vypnutí dojde po dosažení zvolené teploty uvnitř trouby. Poté se kontrolka bude střídavě rozsvěcet a zhasínat, což poukazuje na činnost termostatu, který udržuje konstantní teplotu.

Její rozsvícení signalizuje, že je trouba v činnosti.

Osvětlení trouby

Rozsvítí se přetočením otočného ovladače volby PROGRAMU do libovolné polohy odlišné od „0“ a zůstane rozsvícena po celou dobu činnosti trouby. Volbou prostřednictvím otočného ovladače dojde

k rozsvícení osvětlení bez aktivace jakéhokoli topného článku.

* Je součástí pouze některých modelů.

Režimy vaření

Pro všechny režimy vaření lze nastavit teplotu mezi 60 °C a maximem, vyjma následujících:

• GRATINOVÁNÍ (doporučeno: nastavit na MAX úroveň).
• GRATINOVÁNÍ (doporučeno: nepřekračovat 200 °C).

BĚŽNÝ REŽIM TROUBY

Zapnou se obě (spodní i horní) topná tělesa. Při běžném režimu trouby je nejlepší použít pouze jeden rošt. Použijete-li více než jeden rošt, teplo bude rozděleno nerovnoměrně.

Pečící režim

Zapne se zadní topné těleso a ventilátor, které zaručí jemné a rovnoměrné rozprostření tepla po celé troubě. Režim je ideální pro pečení a vaření potravin citlivých na teplotu (koláče, které kynou) a pro přípravu pečiva na 3 přihrádkách zároveň.

Režim PIZZA

Zapne se kruhové topné těleso a topná tělesa na dně trouby a aktivuje se ventilátor. Tato kombinace ohřívá troubu velmi rychle tak, že vyprodukuje značné množství tepla, a to zejména z topného tělesa ve spodní části. Používáte-li více než jeden rošt ve stejnou dobu, v polovině pečení přehoďte nádoby.

Program TROUBA SHORA

Teplota: dle potřeby od 50 °C do Max. Slouží k zapnutí horního topného článku. Tuto funkci je možné použít k dopečení.

Režim DVOJITÝ GRIL

Tento režim Vám poskytne větší plochu grilu než normální nastavení GRIL. O 50 % zvětší účinnost pečení a inovovaná úprava odstraňuje chladnější místa v rozích. Použijte tento režim, chcete-li dosáhnout stejnoměrného hnědého zabarvení pokrmu.

Režim GRATINOVÁNÍ

Teplota: jakákoliv mezi 50 °C a 200 °C. Spustí se vrchní topné těleso a gril (je-li) a také ventilátor. Tato kombinace zvyšuje efektivnost jednosměrného tepelného záření topných těles pomocí nucené cirkulace horkého vzduchu uvnitř trouby. To napomáhá předejít připálení pokrmu na povrchu a umožňuje teplotě proniknout přímo dovnitř připravovaného jídla.

Při pečení v režimech GRIL, DVOJITÝ GRIL a GRATINOVÁNÍ mějte dvířka trouby zavřená.

Režim GRATINOVÁNÍ S VENTILACÍ

Zapne se horní topné těleso, gril (pokud je součástí) a ventilátor. Tato kombinace funkcí zvyšuje účinnost jednosměrného tepelného záření, které poskytují topná tělesa prostřednictvím nucené cirkulace vzduchu uvnitř trouby. Zabraňuje to spálení potravin a umožňuje teplu proniknout přímo do potraviny.

Režimy GRILOVÁNÍ a GRATINOVÁNÍ musí být prováděny se zavřenými dvířky.

ROZMRAZOVACÍ režim

Ventilátor umístěný u dna trouby způsobuje cirkulaci vzduchu pokojové teploty nad jídlem. Doporučuje se to pro rozmrazování všech typů potravin, hlavně těch, které nepotřebují pro rozmrazení teplo. Např. polárkové dorty, smetana nebo pudinky a ovocné dezerty. Používáním ventilátoru se doba rozmrazování zkrátí na polovinu. V případě masa, ryb a chleba je možné zrychlit proces rozmrazování použitím režimu VÍCENÁSOBNÉ pečení a nastavením teploty na 80° - 100°C.

Režim SPODNÍ VENTILACE

Zapne se spodní topné těleso a ventilátor, které umožní distribuci tepla po celém objemu trouby. Kombinace je vhodná pro lehké vaření zeleniny a ryb.

Režim RYCHLÝ PŘEDEHŘEV

Pro rychlý předehřev trouby. Před vložením jídla do trouby vyčkejte na dokončení fáze předehřevu a poté zvolte požadovanou funkci vaření.

Praktické rady při vaření

Při režimu GRILOVÁNÍ umístěte pečící plech do pozice 1, aby sbíral kapající tuk.

GRIL

• Rošt umístěte do pozice 3 nebo 4. Pokrm dejte na prostřední rošt.
• Doporučujeme nastavit výkon na maximum. Horní topné těleso je řízeno termostatem a nemusí nepřetržitě pracovat.

PIZZA

• Použijte lehkou hliníkovou pánev na pizzu. Umístěte ji na rošt. Chcete-li dosáhnout křupavé kůrky, neumisťujte pod pizzu pečicí plech, zabraňuje to vytvoření kůrky a prodlouží to čas pečení.
• Má-li pizza hodně náplně, doporučujeme pizzu v polovině vaření posypat mozzarellou.

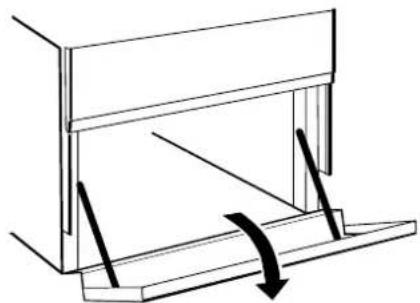

Prostor pro uskladnění nádob pod troubou (pouze u některých modelů)

Pod troubou se nachází prostor, který můžete používat pro uskladnění pánví nebo jiných kuchyňských potřeb. Navíc během provozu trouby může tento prostor sloužit jako ohřívač pokrmu. Chcete-li dvířka otevřít, odklopte je směrem dolů.

Pozor: tento prostor nesmí být používán pro uskladnění předmětů z hořlavého materiálu.

Pečení na více než jednom roštu

Pokud budete péct na více než jednom roštu současně, používejte pouze režim s ventilátorem, který je jako jediný pro tento typ tepelné úpravy vhodný.

- Tato trouba je vybavena 5 rošty. Při pečení v režimu s ventilátorem používejte dva nebo tři rošty umístěné ve střední části trouby; nejníže a nejvýše situovaný rošt absorbují teplo přímo a citlivé potraviny by se na nich mohly spálit.

- Obecně se doporučuje použít 2. a 4. rošt odspodu a potraviny, které potřebují vyšší teplotu, umístit na 2. rošt odspodu. Například pokud pečete maso společně s jiným typem potravin, pečeni umístěte na 2. rošt odspodu a citlivější potraviny na 4. rošt odspodu.

- Pokud pečete potraviny, které vyžadují různě dlouhé doby úpravy a jiné teploty, nastavte teplotu tak, aby se pohybovala mezi oběma požadovanými teplotami. Citlivější potraviny umístěte na 4. rošt odspodu a potraviny, které vyžadují kratší dobu úpravy, vyjměte z trouby jako první.

- U spodního roštu použijte odkapávací plech a u horního mřížku;

RECEPT	FUNKCE PRO TEPELNOU ÚPRAVU	STUPEN TEPELNÉ ÚPRAVY (zespodu)	TEPLOTA (°C)	ČAS (min)
Piškotový koláč	Tepelná	2	160–190	30–60
	Konvekční	2-4	160–180	30–55
Koláče s náplní (cheesecake, štrúdl, ovocný koláč)	Tepelná	3	180–200	50–100
	Konvekční	2-4	160–190	40–90
Sušenky	Tepelná	3	160–180	20–45
	Konvekční	1-3-5	140–150	30–45
Koláčky	Tepelná	3	160–180	20–45
	Konvekční	1-3-5	150–160	30–45
Pizza	Tepelná	3	230–250	10-25
	Konvekční	2-4	190–210	15–30
Párky a klobásy / vepřová žebra / hamburger	Grilování	4	MAX	15–30
Lotrinský koláč	Tepelná	3	180–200	50–70
Lotrinský koláč	Konvekční	2-4	170–190	60–80
Topinky/toasty	Grilování	5	MAX	Předehřev 5' Tepelná úprava 2,5'
Lasagne	Tepelná	2	170–190	40–60
Drůbež	Tepelná	2	200–230	50–90
	Turbogril	3	200–220	55–70
Hovězí	Tepelná	2	190–200	70–110
	Konvekční	2	180–190	80–120
Telecí	Tepelná	2	190–200	70–110
	Konvekční	2	180–190	80–120
Ryba	Tepelná	2	170–190	30–50
	Grilování	4	200	20–30
Plněná zelenina	Konvekční	2	180–200	50–70

Nastavení hodin a časovače

Hodiny s časovačem ve stylu dané země

! Veškerá nastavení lze zadat pouze tehdy, když je trouba připojena k elektrické síti. V případě výpadku napájení delšího než 10 sekund se programátor zastaví: když je napájení obnoveno, ikona HODINY bliká, čímž udává, že se vyskytl výpadek napájení a čas musí být znovu nastaven.

Nastavení času

K nastavení času udávaného ručičkami krátce stiskněte knoflík NASTAVENÍ ČASU, dokud ikona HODINY nezačne blikat. Poté, pro zvýšení nebo snížení nastavení zobrazovaného času v krocích 1 minuta, knoflíkem otáčejte po směru hodinových ručiček nebo proti směru hodinových ručiček; minutová ručička se podle toho pohybuje po směru hodinových ručiček nebo proti směru hodinových ručiček v krocích 1 minuta. Jakmile od posledního nastavení uplyne doba 10 sekund, režim nastavení je programátorem automaticky ukončen.

Nastavení časovače (minutky)

Tato funkce nepřeruší úpravu pokrmu a neovlivňuje funkci trouby; jednoduše slouží k aktivaci akustické signalizace, když uplyne nastavená doba trvání.

K aktivaci časovače (minutky) krátce stiskněte knoflík NASTAVENÍ ČASU, dokud ikona ČASOVAČ (MINUTKA) nezačne blikat. Pro zvýšení nebo snížení nastavené doby trvání otáčejte knoflíkem NASTAVENÍ ČASU po směru hodinových ručiček nebo proti směru hodinových ručiček; minutová ručička se bude pohybovat v krocích 1 minuta. Ikona ČASOVAČ (MINUTKA) nepřetržitě bliká po dobu 10 sekund po posledním otočení. Nastavení lze potvrdit stisknutím knoflíku NASTAVENÍ ČASU nebo vyčkáním, dokud neuplyne doba 10 sekund, za předpokladu, že byla naprogramována doba úpravy pokrmu alespoň 1 minuta. Zapnutá ikona ČASOVAČ (MINUTKA) udává, že byla nastavena doba trvání; ihned začne zpětné odpočítávání. Pomocí knoflíku PROGRAMY zvolte požadovaný režim úpravy pokrmu. Pro zobrazení nastavené doby trvání krátce stiskněte a uvolněte knoflík NASTAVENÍ ČASU; ručičkami a ikonami se zobrazí zbývající čas v minutách. Na konci nastavené doby bliká ikona ČASOVAČ (MINUTKA) a akustická signalizace zní po dobu 1 minuta (utišíte ji krátkým stisknutím knoflíku). Knoflíkem PROGRAMY otočte do polohy „0“.

Pro zrušení nastavení stiskněte knoflík NASTAVENÍ ČASU na dobu 3 sekundy: naprogramování se zruší a ikona ČASOVAČ (MINUTKA) se vypne.

Údržba a čištění

Respekt a ochrana životního prostředí

• Používáte-li režimy GRIL a GRATINOVÁNÍ, vždy zavřete dvířka trouby. Dosáhnete tak lepších výsledků při úspoře energie (průměrně 10%).
• Pokud je to možné, vyhýbejte se předehřátí trouby a vždy se ji snažte naplnit. Otevírejte dvířka trouby co nejméně, protože se teplo ztrácí při každém jeho otevření. Pokud chcete ušetřit značné množství energie, jednoduše vypněte troubu 5 - 10 minut před koncem plánovaného pečení a využijte zbytkové teplo trouby.
• Udržujte těsnění čisté a uklizené, aby se zabránilo případné ztrátě energie přes dveře.
• Máte-li nastavení tarifu na odběr elektřiny, posunutím možnosti „odložené vaření“ do levnějšího časového úseku Vám pomůže ušetřit peníze.

plotýnku. Pokud je menší, drahá energie vyjde nazmar a hrnce, z nichž přeteče, ponechají zbytky, které se obtížně odstraňují.

• Jídlo vařte v uzavřených hrncích nebo pánvích s dobře přiléhajícími poklicemi a použijte tak málo vody, jak je to možné. Vaření bez pokličky výrazně zvýší spotřebu energie.
• Používejte pouze ploché hrnce a pánve.
• Pokud ohříváte něco, co trvá dlouho, vyplatí se použít tlakový hrnec, který je dvakrát tak rychlý a šetří třetinu energie.

Vypnutí elektrického proudu

Před jakoukoli operací odpojte zařízení ze sítě elektrického napájení.

Kontrola těsnění trouby

Pravidelně kontrolujte stav těsnění po obvodu dveří trouby. V případě jeho poškození se obraťte na nejbližší autorizované servisní středisko. Doporučuje se nepoužívat troubu až do uskutečnění opravy.

Postup při výměně žárovky osvětlení trouby

1. Po odpojení trouby od elektrického rozvodu sejměte skleněný kryt objímky žárovky (viz obrázek).
2. Vyšroubujte žárovku a nahraďte ji jinou, obdobnou:

napětí 230V, výkon 25 W, závit E 14. 3. Namontujte zpět kryt a opětovně připojte troubu k elektrickému rozvodu.

Tento produkt obsahuje zdroj osvětlení energetické třídy E.

Odstranění víka

Aby bylo čištění varné desky snazší, můžete víko varné desky odstranit. Nejprve jej zcela otevřete a poté jej zvedněte (viz obrázek).

Při běžném používání výrobku je třeba nasadit skleněné víko.

Údržba plynových kohoutků

Časem se může stát, že se některý otočný ovladač zablokuje nebo bude vykazovat potíže při otáčení.

Tato operace musí být provedena technikem autorizovaným výrobcem.

Servisní služba

Nikdy se neobracejte na neautorizované techniky.

Uveďte:

• Druh poruchy; - Model zařízení (Mod.) • Výrobní číslo (S/N)

Tyto informace se nacházejí na štítku s jmenovitými údaji, umístěném na zařízení.

Pro podporu zavolejte na číslo uvedené v záručním listu, který je přiložen k výrobku, nebo se řiďte pokyny uvedenými na našich webových stránkách. Připravte si:

• Stručný popis problému - Přesný typ modelu vašeho výrobku - Kód pro asistenční službu (je to číslo následující za slovem „SERVICE“ uvedené na identifikačním štítku PŘIPEVNĚNÉM k výrobku, který je vidět při otevřených dvířkách na levé vnitřní hraně) • svoji úplnou adresu, - kontaktní telefonní číslo.

Uvědomte si prosím: Vyžaduje-li spotřebič opravu, obraťte se na autorizované servisní středisko, kde budete mít záruku použití originálních náhradních dílů a správnosti provedení opravy.

Pro více informací ohledně záruky viz přiložený záruční list.

www Kompletní specifikaci produktu, včetně hodnocení energetické účinnosti této trouby, si můžete přečíst a stáhnout z našich webových stránek www.indesitl.com

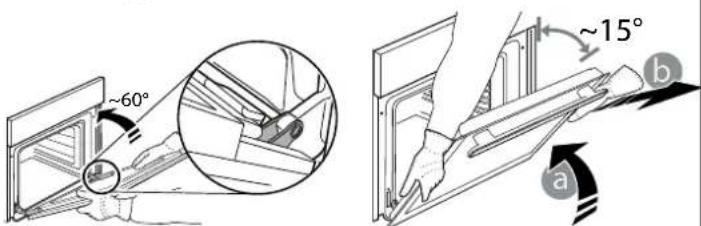

DEMONTÁŽ A ZPĚTNÁ MONTÁŽ DVÍŘEK

1. Přejete-li si dvířka demontovat, zcela je otevřete a posouvejte západky směrem dolů, dokud nedojde k jejich odjištění.

1. Dvířka dobře uzavřete.

Pevně je držte oběma rukama – nedržte je za rukojeť. Dvířka snadno vysadíte tak, že je budete nepřetržitě zavírat a současně za ně táhnout (a), dokud se neuvolní z usazení (b).

Odložte dvířka na stranu na měkký povrch.

1. Dvířka opět nasadíte tak, že je přiložíte k troubě, nasměrujete háčky pantů oproti jejich usazení a do příslušného usazení zajistíte i horní část.
2. Dvířka posuňte směrem dolů a poté je zcela otevřete. Posuňte západky směrem dolů do jejich původní polohy: Ujistěte se, že jste je posunuli dolů až na doraz.
3. Zkuste dvířka zavřít a zkontrolujte, zda jsou v jedné rovině s ovládacím panelem. Pokud tomu tak není, výše uvedený postup opakujte.

VYSAZENÍ PRO VYČIŠTĚNÍ – ČIŠTĚNÍ SKLA

1. Po vyjmutí dvířek je položte na měkký povrch tak, aby madlo bylo dole. Stiskněte současně obě zajišťovací pojistky a zatažením směrem k sobě sejměte horní lištu dvířek.

1. Zvedněte a pevně držte vnitřní sklo oběma rukama, přeneste sklo na měkký povrch. Poté začněte s čištěním.
2. Při montáži vnitřního skla vložte sklo do dvířek správně tak, aby nebyl text vzhůru nohama a byl čitelný.

1. Namontujte horní lištu: zacvaknutí indikuje správnou montáž. Před nasazením dvířek zkontrolujte těsnění.

Parní čištění trouby

Tato metoda čištění je doporučena po pečení mastného masa.

Tento proces čištění umožňuje odstranění nečistot ze stěn trouby prostřednictvím generování páry, který je vytvořen v prostoru trouby pro snadnější čištění.

! Důležité! Před čištěním parou:

Odstraňte veškeré zbytky ze dna trouby.

Odstraňte všechno příslušenství trouby (rošty a pečící plechy).

Výše uvedené činnosti proveďte následujícím způsobem.

1. Nalijte 300 ml pitné vody do pekáče a umístěte jej do spodní

přihrádky. Pokud není u Vašeho modelu k dispozici odkapávací nádoba, použijte pečící plech a umístěte jej do spodní přihrádky.

1. Vyberte funkci SPODNÍ režim a nastavte teplotu na 90°C

Ponechte troubu zapnutou na 35 minut.

1. Ponechte troubu zapnutou na 35 minut.
2. troubu vypněte
3. Po vychladnutí trouby otevřete dvířka a vyčistěte vodou a vlhkým hadříkem.
4. Po vyčištění neponechávejte v troubě žádnou vodu.

Po pečení mastných pokrmů nebo pokud je obtížné odstranit skvrny, lze použít tradiční metodu čištění, která je popsána výše.

Troubu čistěte pouze pokud vychladla.

1. ovládací gombík Platni
2. ovládací gombík Platni
3. Programátor
4. Gombík THERMOSTAT-u
5. ovládací gombík Platni
6. ovládací gombík Platni
7. Analógový programátor
8. Kontrolka THERMOSTAT-u

Tipy na inštaláciu

Kontrola tesnosti

zaskrutkovaná až na doraz.

Horák sa zhasína otočením otočného ovládača až do polohy dorazu •

Počas pečenia je vždy možné:

režim DEFROSTING (Rozmrazovanie)

zastaví: po obnovení dodávky prúdu bliká ikonka HODINY, čo signalizuje, že došlo k výpadku a čas je potrebné znova nastavit.

Nastavenie času

Po uplynutí 10 sekúnd od posledného nastavenia programátor automaticky ukončí režim nastavovania.

Nastavení časovače

Časovač aktivujete krátkým stisknutím tlačítka NASTAVENÍ ČASU, dokud nezačne blikat ikonka ČASOVAČ.

Nastavení lze zrušit stisknutím tlačítka NASTAVENÍ ČASU na 3 sekundy: naprogramování se zruší a ikonka ČASOVAČ zhasne.

Údržba a péče

Před jakýmkoli úkonem odpojte zařízení od elektrické sítě.

Údržba plynových kohoutků

Nikdy se neobracejte na neautorizované techniky.

Uveďte:

Dvířka odložte stranou na měkký povrch.

1. Dvířka opět nasadíte tak, že je přiložíte k troubě, zarovnáte háčky pantů s dosedacími plochami a upevníte horní část na sedlo.
2. Dvířka spusťte a poté úplně otevřete.

Důležité! Předtím, než začnete proces čištění párou:

5 - Jakmile trouba vychladne, prosím, otevřete dvířka a dokončete čištění vodou a vlhkou hadříkem.

6 - Po dokončení procesu čištění odstraňte z dutin zbytky vody.

Po instalaci napájecího kabelu přišroubujte kovový kryt pomocí dvou šroubů.
