NÁVOD K OBSLUZE KTE1020B Kluge

CZ Vestavná pečicí trouba / Návod k obsluze

EN Built-in Oven / User Manual

Děkujeme, že jste si vybrali tento produkt.

Tento návod k obsluze obsahuje důležité bezpečnostní informace a pokyny týkající se používání a údržby tohoto spotřebiče.

Před prvním použitím spotřebiče si prosím přečtěte tento návod k obsluze a uschovejte jej na bezpečném místě pro případné použití v budoucnu.

Symbol	Typ Význam
	VAROVÁNÍ Nebezpečí zranění nebo smrti
	NEBEZPEČÍ ÚRAZU ELEKTRICKM PROUDEM	Riziko nebezpečného napětí
	POŽÁR Varování; Riziko	požáru / Hořlavé materiály
	UPOZORNĚNÍ Riziko úrazu	nebo poškození majetku
	DŮLEŽITÉ / POZNÁMKA Správný	provoz systému

OBSAH

1.BEZPEČNOSTNÍ POKYNY....4
1.1 Obecná bezpečnostní upozornění......4
1.2 Upozornění týkající se instalace 6
1.3 Během použití....7
1.4 Čištění a údržba....8
2. INSTALACE A PŘÍPRAVA K POUŽITÍ....10
2.1 Pokyny pro montážního technika....10
2.2 MONTÁŽ PEČICÍ TROUBY 10
2.3 Připojení k elektrické síti a bezpečnost 11
3.VLASTNOSTI PRODUKTU 13
4.POUŽITÍ PRODUKTU 14
4.1 Ovládání pečicí trouby....14
4.2 Tabulka pro přípravu pokrmů....14
4.3 Použití digitálního dotykového časovače....15

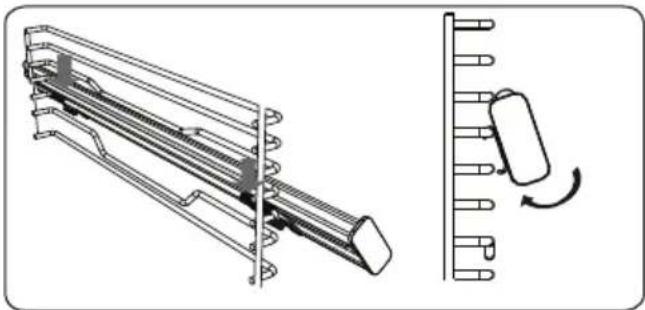

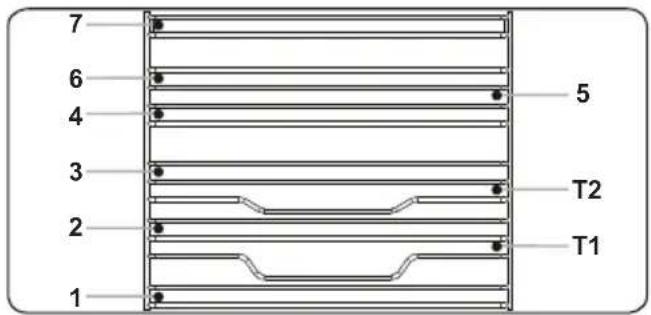

4.4 Příslušenství 17
5.ČIŠTĚNÍ A ÚDRŽBA....19
5.1 Čištění 19
5.2 Údržba 21
6.ODSTRAŇOVÁNÍ POTÍŽÍ A PŘEPRAVA 22
6.1 Odstraňování potíží 22
6.2 Přeprava 22
7.TECHNICKÉ ÚDAJE 23
7.1 Informační list o energetické účinnosti .....23

1. BEZPEČNOSTNÍ POKYNY

• Před použitím spotřebiče si pečlivě přečtěte všechny pokyny a uchovejte je na na bezpečném místě pro případné použití v budoucnu.
• Tento návod je připraven tak, aby jej možné použít pro více než jeden model, także v něm mohou být popsány funkce, které Váš spotřebič nemá. Proto je při čtení tohoto návodu k obsluze důležité věnovat pozornost obrázkům.

1.1 Obecná bezpečnostní upozornění

- Děti starší 8 let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi smí používat tento spotřebič pouze za dohledu odpovědné osoby nebo pokud byly seznámeny se správným a bezpečným používáním spotřebiče a chápou případná rizika s tím spojená.. Děti si nesmí se spotřebičem hrát. Čištění a údržbu nikdy nesmí provádět děti bez dohledu odpovědné osoby..

⚠️ VARÓVÁNÍ: Spotřebič a dostupné části se při používání zahřívají. Dávejte pozor, abyste se nedotkli topných těles.. Dbejte na to, aby se děti do 8 let nepohybovaly v blízkosti spotřebiče, nebo na ně neustále dohlížejte.

⚠️!VAROVÁNÍ: Nebezpečí požáru: Na varné desce neskladujte žádné předměty.

⚠️! VAROVÁNÍ: Je-li varná deska popraskaná, vypněte spotřebič, předejdete tak úrazu elektrickým proudem.

• Nepoužívejte při provozu spotřebiče externí časovač ani samostatný systém dálkového ovládání.

• Během používání se spotřebič zahřívá. Dávejte pozor, abyste se nedotkli topných těles.

• Madla se mohou během používání spotřebiče zahřívat.

• Nepoužívejte k čištění skla dvířek pečicí trouby ani dalších povrchů hrubé abrazivní čisticí prostředky nebo drátěnky. Pokud by poškrábaly povrch, mohlo by dojít k roztříštění skla dvířek nebo poškození povrchu.
• K čištění spotřebiče nepoužívejte parní čističe.

⚠️! VAROVÁNÍ: Abyste předešli riziku úrazu elektrickým proudem, ujistěte se před výměnou osvětlení,, že je spotřebič vypnutý.

⚠️ UPOZORNĚNÍ: Při pečení nebo grilování se mohou přístupné části spotřebiče zahřát. Když spotřebič používáte, dbejte na to, aby se k němu nepřibližovaly děti.

• Váš spotřebič je vyrobený v souladu se všemi platnými a mezinárodními směrnicemi a nařízeními.
• Údržbu a opravy smí provádět pouze autorizovaní servisní technici. Montáže a opravy prováděné neautorizovanými techniky mohou být nebezpečné. Neměňte ani nijak neupravujte technické parametry spotřebiče. Nevhodné rošty sporáku mohou způsobit nehodu.

- Před připojením spotřebiče k elektrické síti se ujistěte, že lokální distribuční sítě ((druh a tlak plynu nebo elektrické napětí a kmitočet) jsou kompatibilní s technickými parametry spotřebiče. Technické parametry tohoto spotřebiče jsou uvedeny na výrobním štítku..

⚠️ UPOZORNĚNÍ: Tento spotřebič byl navržen pouze k přípravě pokrmů a je určen pouze k použití v domácnosti a interiéru. Nesmí se používat k žádnému jinému účelu, například mimo domácnost, v komerčním prostředí nebo k vytápění místnosti.

• Nepoužívejte madlo dvířek k přemíst'ování spotřebiče.
• K zajištění Vaší bezpečnosti jsme přijali veškerá možná bezpečnostní opatření. Vzhledem k tomu, že se sklo může rozbít, musíte dávat během čištění pozor, abyste je nepoškrábali. Dejte pozor, abyste příslušenstvím nenarazili do skleněné výplně dvířek.
• Dbejte na to, abyste během montáže nepřiskřípli nebo nepoškodili napájecí kabel. Poškozený napájecí kabel smí z bezpečnostních důvodů vyměnit pouze výrobce, jeho servisní zástupce nebo podobně kvalifikovaná osoba.
• Nedovolte dětem, aby sedaly nebo lezly na otevřená dvířka pečicí trouby.
• Děti a domácí zvířata se musí nacházet v bezpečné vzdálenosti od spotřebiče.

1.2 Upozornění týkající se instalace

• Spotřebič neuvádějte do provozu, dokud nebude zcela nainstalovaný.
• Montáž spotřebiče musí provést autorizovaný technik. Výrobce nezodpovídá za škody, které mohou být způsobeny vadným umístěním a instalací provedenou neautorizovanými osobami.
• Po rozbalení spotřebiče se ujistěte, že během přepravy nedošlo k jeho poškození. V případě jakéhokoli defektu spotřebič nepoužívejte a okamžitě kontaktujte zástupce autorizovaného servisu. Obalové materiály (nylon, spony, polystyrén atd.) mohou být pro děti nebezpečné, proto je musíte ihned shromáždit a zlikvidovat.
• Chraňte spotřebič před povětrnostními vlivy. Nevystavujte jej slunečnímu záření, dešti, sněhu, nadměrné vlhkosti apod.

- V eškeré materiály v okolí spotřebiče (např. skříňky) musí odolávat teplotě alespoň 100 °C.

- Spotřebič nelze instalovat za dekorativní dvířka, aby se předešlo jeho přehřátí.

1.3 Během používání

- Při prvním použití trouby můžete cítit lehký zápach. Tento jev jenaprosto normální a je způsoben vypalováním izolačních materiálů na topných tělesech. Doporučujeme, abyste před prvním použitím zapnuli prázdnou troubu na 45 minut na nejvyšší teplotu. Zajistěte dobré odvětrávání místnosti, ve které se spotřebič nachází.

- Bud'te opatrní při otevírání dvířek během pečení a krátce něm. Horká pára vycházející z trouby může způsobit popáleniny.

- Je-li spotřebič spuštěný, nedávejte na něj nebo do jeho blízkosti hořlavé materiály.

- K vyjmutí a vložení pokrmu do trouby vždy používejte chňapky.

- Za žádných okolností nevykládejte troubu alobalem, mohlo by dojít k jejímu jejímu přehřátí.

- Při pečení nepokládejte nádoby nebo plechy na pečení přímo na dno trouby. Dno trouby se silně zahřívá a mohlo by poškodit předmět, který se na něm nachází..

Při pečení na tuku nebo oleji nenechávejte u bez dozoru. Při nadměrném horku by olej nebo planout. Na plameny způsobené olejem nikdy vodu. Namísto toho troubu vypněte a zakryjte ou poklicí nebo hasicí dekou.

- Pokud produkt nebudete delší dobu používat, vypněte hlavní vypínač.

- Když se spotřebič nepoužívá, vždy zkontrolujte,

zda se otočné voliče nacházejí v poloze„0“ (stop).

• Plechy se při vysunutí nakloní. Dejte pozor, abyste při jejich vyjímání z trouby nevylili nebo nevysypali horký pokrm.
• Nepokládejte žádné předměty na otevřená dvířka trouby. Mohlo by dojít k narušení rovnováhy trouby nebo poškození dvířek.
• Na spotřebič nebo madlo dvířek nezavěšujte utěrky ani jiné látky.

1.4 Čištění a údržba

• Před čištěním nebo údržbou se přesvědčte, že je spotřebič odpojený od zdroje energie.
• Při čištění ovládacího panelu neodstraňujte otočné voliče
• Abyste zachovali výkon a bezpečnost spotřebiče, doporučujeme vždy používati originální náhradní díly a v případě potřeby kontaktovat pouze naše autorizované servisní zástupce.

Prohlášení o shodě CE

CE Prohlašujeme, že naše produkty splňují platné evropské směrnice, rozhodnutí, normy i požadavky v uvedených normách..

Tento spotřebič byl navržen pouze k přípravě pokrmů v domácnosti. Jakékoli jiné použití (např. vytápění místnosti) je nesprávné a nebezpečné.

Návod k obsluze se vztahuje na několik modelů. Je možné, že mezi Vaším modelem a tímto návodem k obsluze bude rozdíl.

Likvidace vysloužilého spotřebiče

Tento symbol na výrobku nebo jeho obalu upozorňuje na to, že se s tímto výrobkem nesmí nakládat jako s běžným domovním odpadem. Je třeba jej odevzdat v příslušné sběrně elektroodpadu.

Zajištěním řádné ekologické likvidace vysloužilého spotřebiče pomůžete zamezit možnému škodlivému dopadu na životní prostředí a lidské zdraví, k němuž by jinak mohlo dojít při nesprávné likvidaci tohoto spotřebiče. Pro bližší informace ohledně recyklace tohoto výrobku kontaktujte místní úřady, službu likvidace domovního odpadu nebo prodejce, u kterého jste spotřebič zakoupili.

2. INSTALACE A PŘÍPRAVA K POUŽITÍ

VAROVÁNÍ: Instalaci tohoto spotřebiče musí provést autorizovaný servisní pracovník nebo kvalifikovaný technik podle pokynů v tomto návodu a v souladu s platnými místními nařízeními.

• Nesprávná instalace může způsobit úrazy a škody, za které výrobce nenese zodpovědnost a které zneplatní záruku.
• Před instalaci se ujistěte, že parametry lokální distribuční sítě (elektrické napětí a kmitočet) jsou kompatibilní s požadavky spotřebiče. Požadavky pro nastavení tohoto spotřebiče jsou uvedeny na dodržovat.
• Je třeba dodržet zákony, nařízení, směrnice a normy platné v zemi použití (bezpečnostní směrnice, správná recyklace v souladu s předpisy atd.).

2.1 Pokyny pro montážního technika Všeobecné pokyny

- Po vyjmutí spotřebiče a jeho příslušenství z obalu zkontrolujte, zda není spotřebič poškozený. Máte-li podezření na poškození, spotřebič

nepoužívejte a okamžitě kontaktujte pracovníka autorizovaného servisu nebo kvalifikovaného technika.

• Přesvědčte se, že se v bezprostřední blízkosti nenachází hořlavé nebo výbušné materiály, např. závěsy, olej, látky atd., které se mohou vznítit.
• Pracovní deska a nábytek okolo spotřebiče musí být vyrobeny z materiálů odolávajících teplotám nad 100 °C.
• Spotřebič se nesmí instalovat přímo nad myčku, chladničku, mrazničku, pračku nebo sušičku.

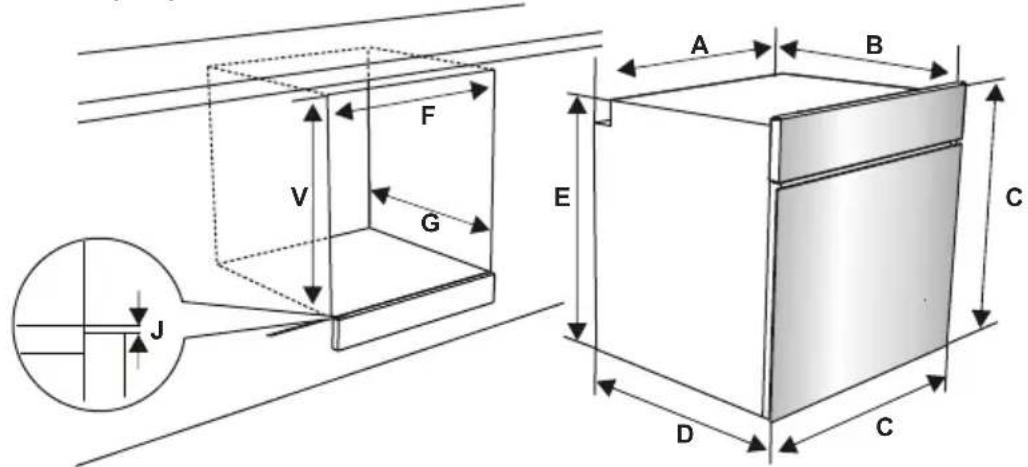

2.2 Montáž pečicí trouby

Spotřebiče se dodávají s montážními sadami a lze je instalovat na pracovní desku potřebných rozměrů. Rozměry pro montáž varné desky a trouby jsou uvedeny níže.

A (mm)	557 min./max.	F (mm) 560/580
B (mm)	550 min. G (mm)	555
C (mm)	595 min. H/I (mm)	600/590
D (mm)	575 min. J/K (mm)	5/10
E (mm)	574

Instalace pod pracovní desku

Instalace do nástěnné skřině K F I G A B E C D C J

Po napojení elektroinstalace zatlačte zepředu na troubu a zasuňte ji do skříně. Otevřete dvířka trouby a do otvorů v rámu trouby zasuňte 2 šrouby. Zatímco se rám produktu dotýká dřevěného povrchu skříně, šrouby utáhněte.

2.3 Připojení k elektrické síti a bezpečnost

VAROVÁNÍ: Elektroinstalaci tohoto spotřebiče musí provést zaměstnanci autorizovaného servisu nebo

kvalifikovaný elektrikář v souladu s pokyny v tomto návodu a v souladu s platnými směrnicemi.

VAROVÁNÍ: TENTO SPOTŘEBIČ MUSÍ BÝT UZEMNĚNÝ.

- Před zapojením spotřebiče do sítě je nutné zkontrolovat, zda jeho provozní napětí (vyražené na výrobním štítku spotřebiče) odpovídá napětí dané sítě a zda je elektrické vedení je schopné zvládnout jmenovitý výkon spotřebiče (taktéž uvedený na výrobním

štítku).

- Během instalace používejte výhradně izolované kabely. Nesprávné zapojení může Váš spotřebič poškodit. Pokud je kabel pro zapojení spotřebiče do sítě poškozený a je třeba jej vyměnit, musí výměnu provést kvalifikovaná osoba.

- Nepoužívejte adaptéry, rozdvojky a/nebo prodlužovací kabely.

- Napájecí kabelse nesmí dostat do blízkosti horkých částí spotřebiče a nesmí se ohýbat nebo mačkat. Jinak může dojít k jeho poškození a ke zkratu.

- Pokud není spotřebič připojený ke zdroji pomocí zástrčky, je nutné použít jistič s odpojením všech pólů ((s rozestupem kontaktů alespoň 3 mm), aby byla splněna bezpečnostní nařízení.

- Tento spotřebič je navržen pro napájení 220 - 240 V\~ a 380 - 415 V 3N\~. Pokud jjsou hodnoty Vaší elektrické sítě jiné, kontaktujte pracovníka autorizovaného servisu nebo kvalifikovaného elektrikáře.

- Napájecí kabel (H05VV-F) musí být dostatečně dlouhý na to, aby s ním bylo možné spotřebič zapojit i tehdy, když stojí před skříní.

- Přesvědčte se, že jsou všechny spoje dostatečně dotažené.

• Upevněte napájecí kabel kabelovou

svorkou a zavřete kryt.

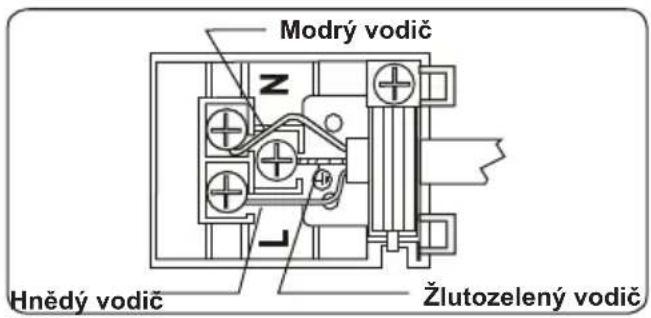

- Napojení svorkovnice je umístěno na skříni svorkovnice.

Modrý vodič Z Hnědý vodič Žlutozelený vodič

3. VLASTNOSTI PRODUKTU

Důležité: Technické parametry a vzhled Vašeho výrobku se mohou lišit od níže uvedených obrázků.

Seznam komponent

1 2 3

1. Ovládací panel
2. Madlo dvířek pečicí trouby
3. Dvířka trouby

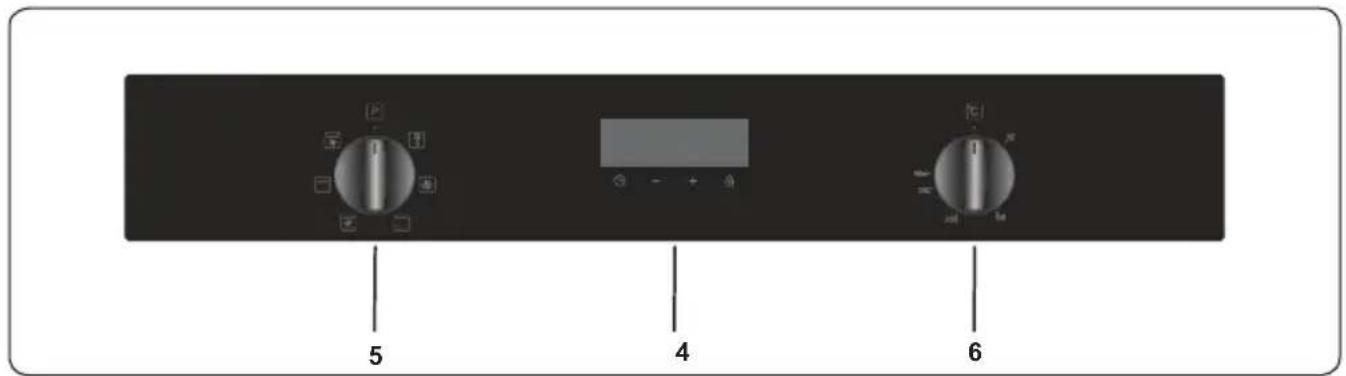

Ovládací panel

5 4 6

1. Časovač
2. Otočný volič pro nastavení funkcí pečicí trouby
3. Otočný volič pro nastavení teploty

4. POUŽITÍ PRODUKTU

4.1 Ovládání pečicí trouby

Otočný volič pro nastavení funkcí pečicí trouby

Otočte voličem na odpovídající symbol požadované funkce pečení.. Podrobnosti o různých funkcích najdete v části „Funkce trouby“.

Otočný volič pro nastavení teploty

Po výběru funkce pečení otáčejte tímto voličem a nastavte požadovanou teplotu. Kontrolka termostatu trouby se rozsvítí, kdykoli je termostat v provozu, aby zahřál troubu nebo udržoval teplotu.

Funkce trouby

* Funkce Vaší trouby se mohou v závislosti na modelu produktu lišit.

Rozsvítí se výstražné kontrolky trouby a spustí se ventilátor. Chcete-li použít funkci rozmrazování,

umístěte zmražený pokrm do trouby na třetí zásuvnou úroveň odspodu.

Doporučuje se, abyste pod rozmrazované jídlo dali plech, do kterého zachytíte vodu vzniklou v důsledku rozmrazování. Tato funkce Vaše potraviny neuvaří ani neupeče, pouze pomůže s jejich rozmrazením.

Funkce Turbo: Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se kruhové topné těleso a ventilátor. Díky turbo funkci se teplo v troubě

rozptýlí rovnoměrně, aby se rovnoměrně propekly pokrmy na všech zásuvných úrovních trouby. Doporučujeme, abyste troubu předehřívali zhruba 10 minut.

pečení: Zapne se termostat a výstražné kontrolky trouby a spustí se spodní a horní topná tělesa. Statická funkce přípravy pokrmů

vyzařuje teplo a zajišťuje rovnoměrnou přípravu pokrmu. Je ideální pro přípravu pečiva, koláčů, zapečených těstovin, lasagní a pizzy. Při této funkci se doporučuje troubu předehřívat po dobu 10 minut a připravovat pokrm pouze na

Zapne se termostat a rozsvítí se kontrolky trouby, spustí se horní a spodní topná tělesa a ventilátor. Tato funkce je užitečná při

pečení sladkého pečiva. Pečení provádí spodní a horní topné těleso v troubě a ventilátor zajišťuje roudění vzduchu v troubě, což má na pokrm mírně grilovací účinek. Doporučujeme, abyste troubu předehřivali přibližně 10 minut.

Funkce grilu: Zapne se termostat trouby a výstražné kontrolky trouby, spustí se topné těleso grilu. Tato funkce se používá ke grilování a opékání

pokrmů na horní zásůvné úrovni trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni pokrm nepřichytil - ten umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku. Doporučujeme, abyste troubu předehřivali přibližně 10 minut.

Varování: Během grilování musí být dveře trouby zavřené a teplotu trouby je třeba nastavit na 190°C.

Funkce grilu a ventilátoru: Zapne se termostat trouby a rozsvítí se kontrolky trouby, spustí se topné těleso grilu a ventilátor. Tato funkce je ideální ke grilování silnějších

pokrmů. Použijte horní zásuvnou úroveň trouby. Drátěnou mřížku lehce potřete olejem, aby se na ni pokrm nepřichytil - ten umístěte doprostřed mřížky. Pod pokrm vždy umístěte plech, který zachytí kapky oleje nebo tuku.

Varování: Během grilování musí být dvířka trouby zavřená a teplotu trouby je třeba nastavit na 190°C.

4.2 Tabulka přípravy pokrmů

* Pokud můžete, připravujte na grilovací jehle.

Funkce	Pokrm			min.
Statická připrava	Listové těsto 2-	3-4 170–190	35–45
	Koláč/dort 2-3	4 170–190	30–40
	Čajové pečivo 2	3-4 170–190	30–40
	Dušené maso 2	175–200 40	-50
	Kuře 2-3-4	200 45–60
Ventilátor	Listové těsto 2-	3-4 170–190	25–35
	Koláč/dort 2-3	4 150–170	25–35
	Čajové pečivo 2	3-4 150–170	25–35
	Dušené maso 2	175–200 40	-50
	Kuře 2-3-4	200 45–60
Turbo	Listové těsto 2-	3-4 170–190	35–45
	Koláč 2-3-4	150–170 30	-40
	Čajové pečivo 2	3-4 150–170	25–35
	Dušené maso 2	175–200 40	-50
Gril	Masové kuličky 6	200 10–15
	Kuře * 190	50–60
	Plátky masa 6-7	200 15–25
	Beefsteak	6-7 200	15–25

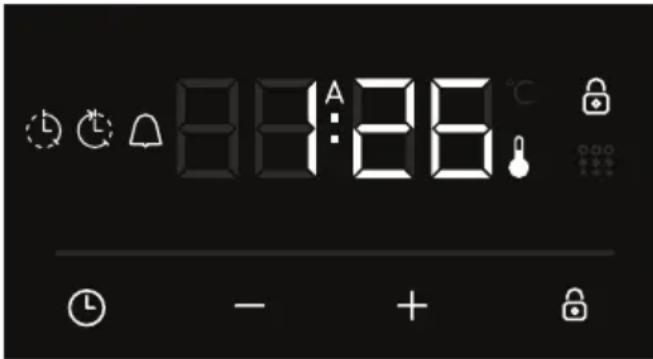

4.3 Použití digitálního dotykového časovače

8:12:26 ① - + 🔍

Popis funkce
	Automatické vaření
[2092]	Symbol termostatu
[5427]	Čas na vaření
	Čas ukončení vaření
[W247]	Zámek
	Minutka
[KD61]	Funkce režimu
[0842]	Snížení hodnoty časovače
	Zvýšení hodnoty časovače
[CHWZ]	Zobrazení časovače

Nastavení času

Před použitím trouby musíte nastavit čas. Po připojení spotřebiče k elektrické síti na displeji začne blikat symbol "A" a "00:00".

8:30:26

8:426

8:126

1. Stiskněte současně tlačítka „+“ a „-“. Tečka ve středu obrazovky začne blikat.

2. Když tečka bliká, nastavte pomocí tlačítek “+” a “-” čas.

3. Po několika sekundách tečka přestane blikat a stále svítí.

Zámek

Zámek se automaticky aktivuje, pokud se časovač nepoužíval více než 25 sekund. Objeví se symbol “” a stále svítí. Chcete-li tlačítka časovače odemknout, stiskněte a podržte tlačítko “” po dobu 2 sekund. Poté lze provést požadovanou operaci.

Nastavení doby zvukového upozornění

Doba zvukového upozornění může být nastavena v rozmezí "00:00" až "23:59" hodin. Doba zvukového upozornění slouží pouze jako upozornění. Tato funkce troubu nezapne.

8:126

1. Stiskněte tlačítko "☐". Symbol "☐" začne blikat a zobrazí se "000".

3:126

1. Pomocí tlačítek “+” a “-” vyberte požadovanou dobu, zatímco na displeji bliká “”.

8:26

1. Symbol “zůstane svítit, doba se uloží a upozornění bude nastaveno.

Když časovač dosáhne nuly, zazní zvukové upozornění a na displeji začne blikat symbol “☐”. Stisknutím libovolného tlačítka zvukovou výstrahu zastavíte a ☐ symbol zmizí.

Poloautomatické nastavení času (doba tepelné úpravy)

Tato funkce vám umožní péct po určitou dobu. Lze nastavit časové rozmezí od 0 do 10 hodin. Pokrm, který chcete péct, připravte a vložte do trouby.

1. Pomocí otočných voličů vyberte požadovanou funkci pečicí trouby a teplotu.

duty - +

1. Opakovaně stiskněte tlačitko "☐", dokud se na displeji nezobrazí symbol "dur"a Symbol "A" začne blikat.

8:26

1. Pomocí tlačítek “+” a “-” vyberte požadovanou dobu tepelné úpravy.

8:12:26

1. Na obrazovce se znovu objeví aktuální čas a symboly "A" a " stále svítí.

Když se časovač vrátí na nulu, trouba se vypne a uslyšite zvukové upozornění. Symboly "A" a začnou blikat. Otočte oba voliče do please align - unreadable "0" a stisknutím libovolného tlačítka na časovači zrušte zvukové upozornění. Stiskněte a podržte tlačítko "X". Symboly zmizí a časovač se přepne zpět na manuální funkci.

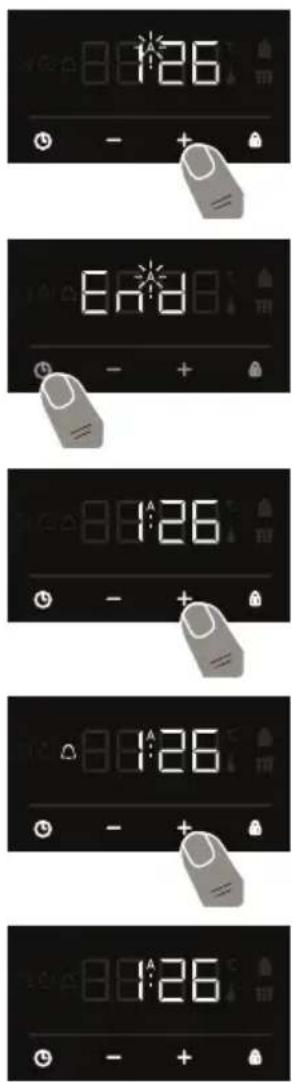

Poloautomatické nastavení času (čas ukončení pečení)

Tato funkce automaticky spustí troubu tak, aby pečení v nastavený čas skončilo. Konec pečení můžete nastavit až 10 hodin dopředu. Pokrm, který chcete péct, připravte a vložte do trouby.

1. Pomocí otočných voličů vyberte požadovanou funkci pečicí trouby a teplotu.

8:48

1. Opakovaně stiskněte tlačítko “☐”, dokud se na displeji nezobrazí symbol “end”a ☐ SymbolA

8:26

1. Pomocí tlačítek “+” a “-” nastavte požadovaný čas ukončení pečení..

End

1. Na obrazovce se znovu objeví aktuální čas a symboly "A" a "L" stále svítí.

Když časovač vrátí na nulu, trouba se vypne a uslyšite zvukové upozornění. Symbol "A" a začne blikat. Otočte oba otočné voliče do polohy "0" a stisknutím libovolného tlačítka na časovači zrušte zvukové upozornění. Stisknutím a podržením tlačítka "☐" se časovač přepne zpět na manuální provoz.

Plně automatické vaření

Tato funkce se používá ke spuštění pečení po určité době a na určitou dobu. Lze nastavit čas se zpožděním až 10 hodin pod aktuálního denního času. Připravte pokrm k pečení a vložte ho do trouby.

1. Pomocí otočných voličů vyberte požadovanou funkci pečicí trouby a teplotu.

2017 - +

1. Opakovaně stiskněte tlačitko “☐”, dokud se na displeji nezobrazí symbol “dur”a ☐ Symbol “”A začne blikat.

8:126

1. Pomocí tlačítek “+” a “-” vyberte požadovanou dobu pečení.

8:48

1. Opakovaně stiskněte tlačitko ☺", dokud se na displeji nezobrazí symbol "end" a. Čas a symbol "A" a začnou blikat.

0:126 - +

1. Pomocí tlačítek “+” a “-” vyberte požadovaný čas ukončení pečení..

0:126 - +

1. Přidejte období chlazení k aaktuálnímu dennímu času. Poté můžete nastavit čas až 10 hodin.

8:126

1. Na obrazovce se znovu objeví aktuální čas a symboly "A a "a zůstanou svítit.

Vypočítá se doba provozu a trouba se automaticky spustí, także pečení skončí v nastavenou dobu. Když časovač dosáhne nuly, trouba se vypne, zazní zvukové varování a budou blikat symboly "A" a 5. Otočte oba voliče do polohy "0" a zastavte zvuk stisknutím libovolného tlačítka. Symbol zmizí a stisknutím tlačítka " " se časovač přepne zpět na manuální funkci.

Nastavení zvuku

Chcete-li upravit hlasitost zvukového výstražného zvuku, zatímco se zobrazuje aktuální čas, stiskněte a podržte tlačítko “-” po dobu1 - 2 sekund, dokud nezazní zvukový signál. Poté pokaždé, když stisknete tlačítko “-”, zazní jiný signál. Existují tři různé typy zvukových signálů.

Vyberte požadovaný zvuk a nestiskněte žádná další tlačítka. Po krátké době bude vybraný zvuk uložen.

Symbol termostatu

8:12:26

1. Symbol termostatu (☐) se automaticky aktivuje během chodu termostatu trouby.

4.4 Příslušenstv

Drátěný rošt EasyFix

Před prvním použitím příslušenství důkladně umyjte v teplé vodě s mycím prostředkem. Použijte čistý měkký hadřík.

7 6 4 3 2 1 5 T2 T1

• Vložte příslušenství na správnou zásuvnou úroveň do trouby.
- Mezi krytem ventilátoru a příslušenstvím ponechte mezeru alespoň 1 cm.
- Přivyjímání nádobí nebo příslušenství z trouby bud’te opatrní. Horké pokrmy nebo příslušenství mohou způsobit popáleniny.
- Příslušenství se v horkém prostředí může deformovat. Po zchladnutí se mu vrátí původní tvar a funkce.
- Plechy a drátěné rošty lze umístit na vyjímání úroveň 1 až 7.
- Teleskopické kolejnice lze umístit na zásuvnou úroveň T1, T2, 3, 4, 5, 6, 7.
- Výškovou úroveň 3 doporučujeme použít při pečení na jedné výškové zásuvnou.
- Zásuvnou úroveň T2 doporučujeme použít při pečení na jedné úrovni s teleskopickými kolejnicemi.
- Zásuvné úrovně 2 a 4 doporučujeme použít při pečení na dvou úrovních.
- Drátěný rošt otočného rožně musí

být umístěn na zásuvné úrovni 3.

• Zásuvná úroveň T2 se používá pro drátěný rošt otočného rožně při použití teleskopických kolejnic.
  ****Příslušenství se může lišit v závislosti na zakoupeném modelu.

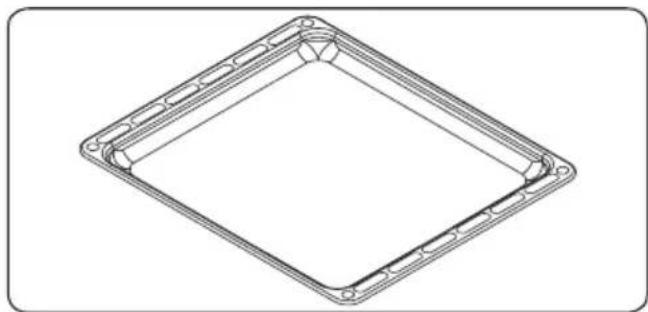

Hluboký plech

Hluboký plech se nejlépe hodí pro přípravu dušených pokrmů.

Umístěte plech na jakoukoliv úroveň a zasuňte jej až na konec.

Mělký plech se nejlépe hodí pro přípravu pečiva.

Umístěte plech na jakoukoliv úroveň a zasuňte jej až na konec.

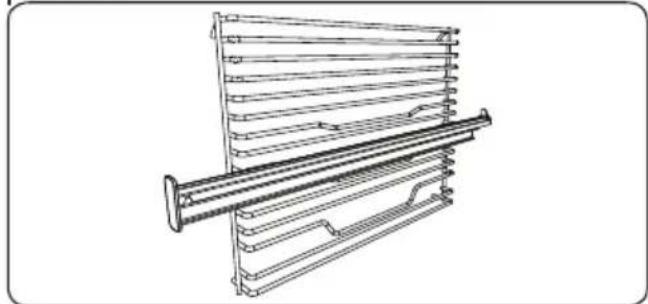

Drátěný rošt s jednou napůl vysunovací teleskopickou kolejnicí EasyFix

Teleskopické kolejnice lze napůl vysunout, abyste měli lepší přístup k pečenému pokrmu.

Teleskopické kolejnice

Před prvním použitím příslušenství

důkladně umyjte v teplé vodě s mycím prostředkem. Použijte čistý měkký hadřík.

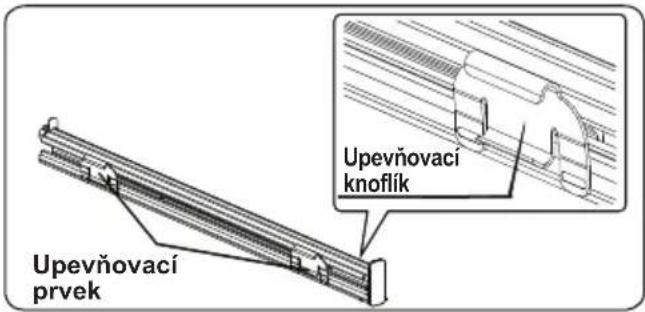

Upevňovací prvek Upevňovací knoflik

• Na každé teleskopické kolejnici jsou upevňovací prvky, které umožňují jejich vyjmutí, abyste je mohli umýt nebo přesunout na jinou zásuvnou úroveň.
• Vyjměte boční pojezdy. Viz sekce "Vyjmutí drátěného roštu".

- Zavěste horní upevňovací prvek teleskopické kolejnice na příslušný drát postranní výškové úrovně a současně zatlačte na spodní upevňovací prvek, dokud neuslyšite zacvaknutí do drátu.

- Pokud budete chtít kolejnici odstranit, podržte ji za přední část a postupujte podle výše uvedených kroků v opačném pořadí.

Drátěný rošt

Drátěný rošt se nejlépe hodí na grilování nebo zpracování potravin v nádobách vhodných do trouby.

VAROVÁNÍ Mřížku umíst

Mřížku umístěte správně na Isprávným koncem na libovolnou úroveň a zasuňte ji

až nakonec.

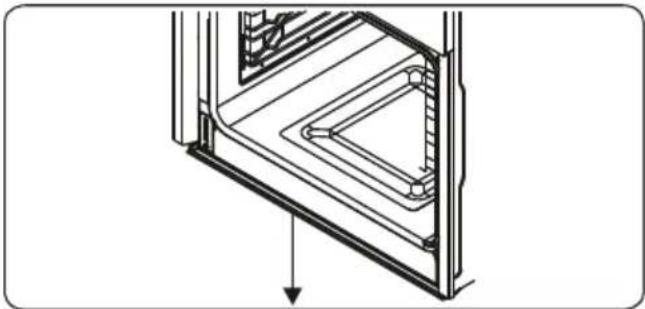

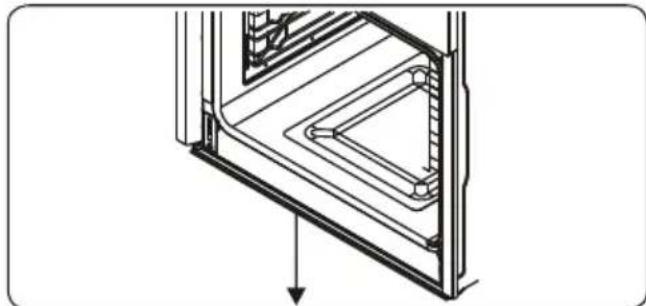

Někdy může při pečení vznikat na vnitřním skle dvířek trouby kondenzát. Nejedná se o poruchu produktu.

Otevřete dvířka trouby do pozice na grilování a ponechejte je takto 20 vteřin.

Voda steče do kolektoru na vodu.

Nechte troubu zchladnout a utřete vnitřní část dvířek suchou utěrkou. Tento proces se musí pravidelně opakovat.

VAROVÁNÍ: Než začnete spotřebič čistit, vypněte jej a počkejte, až vychladne.

Všeobecné pokyny

- Než na spotřebič použijete nějaký čisticí materiál, zkontrolujte, zda je k tomu vhodný a je doporučený výrobcem.

- Použijte krémové nebo tekuté čisticí přípravky, které neobsahují malé částice. Nepoužívejte leptavé (korozivní) krémy, abrazivní čisticí prášky, hrubé drátěnky ani tvrdé nástroje. Mohly by poškodit povrch spotřebiče.

Nepoužívejte čisticí prostředky s obsahem drobných částeček. Ty by mohly poškrábat skleněné, smaltované bo natřené části spotřebiče.

- Pokud na spotřebiči přeteče tekutina, ihned ji otřete, aby nedošlo k poškození částí.

Žádnou část spotřebiče nečistěte parním čističem.

Čištění vnitřního prostoru

- Vnitřní prostor smaltovaných trub je nejlepší čistit, dokud jsou ještě teplé.

- Po každém použití troubu vytřete měkkým hadříkem namočeným ve vodě s čisticím prostředkem. Poté ji znovu otřete mokrým hadříkem a vysušte.

- K občasnému kompletnímu vyčištění trouby může být potřeba tekutý čisticí prostředek.

Čištění skleněných částí

- Skleněné části spotřebiče čistěte pravidelně.

- Na vnitřní i vnější skleněné části použijte čistič skla. Poté je důkladně opláchněte a osušte suchým hadrem.

Čištění nerezových částí (pokud je spotřebič má)

- Nerezové části spotřebiče čistěte pravidelně.

- Otřete nerezové části měkkým hadříkem namočeným pouze do vody. Poté je důkladně osušte suchým hadříkem..

Nečistěte nerezové části, dokud jsou ještě horké po přípravě pokrmů.

Nenechávejte na nerezových částech delší dobu ocet, kávu, mléko, sůl, vodu, nebo citronovou či rajčatovou u.

Čištění částí s nátěrem (pokud je spotřebič má)

- Skvrny od rajčat, rajčatového protlaku, kečupu, citronu, olejových derivátů, mléka, jídel s cukrem, slazených nápojů a kávy se musí ihned odstranit hadříkem namočeným do teplé vody.

Pokud tyto skvrny hned neodstraníte a zaschnou na povrchu, NESMÍ se odírat tvrdými předměty (hranatými předměty, ocelovými nebo plastovými drátěnkami, houbičkami s hrubým povrchem) ani čisticími prostředky s vysokým obsahem alkoholu, odstraňovači skvrn, odmašt’ovači nebo abrazivními chemikáliemi. Jinak na povrchu s práškovým nátěrem může dojít ke korozi a vzniku skvrn. Výrobce neponese zodpovědnost za žádné škody způsobené nevhodnými čisticími prostředky nebo postupy.

Odstranění vnějšího skla

Před čištěním musíte sklo dvířek trouby odstranit, jak vidíte níže.

1. Zatlačte sklo ve směru B a uvolněte je z upevňovací svorky (x). Zatáhněte za sklo ve směru A.

x A B

Vrácení vnějšího skla na místo:

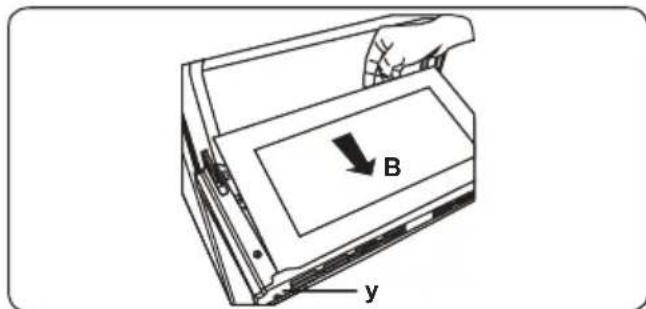

1. Zatlačte na sklo směrem k upevňovací svorce a pod ni (y) ve směru B.

B y

1. Usad'te sklo pod upevňovací svorku (x) ve směru C.

x C

Pokud jsou dvířka trouby z trojitého skla, lze třetí vrstvu skla vyjmout

stejným způsobem jako druhou vrstvu skla.

Odstranění dvířek trouby

Než začnete čistit dvířka trouby, musíte je sejmout, jak vidíte níže.

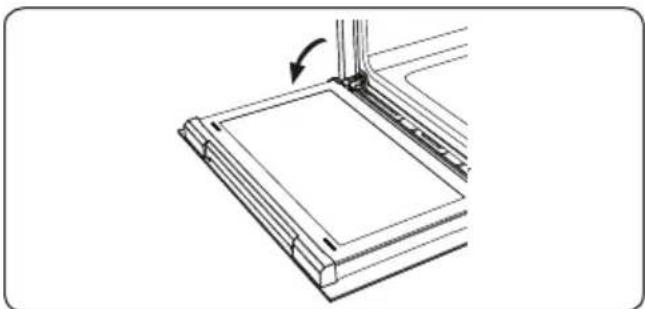

1. Otevřete dvířka trouby.

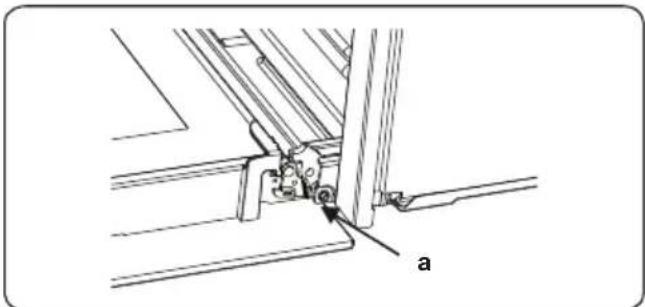

1. Otevřete západku (a) (pomocí šroubováku) až na koncovou pozici.

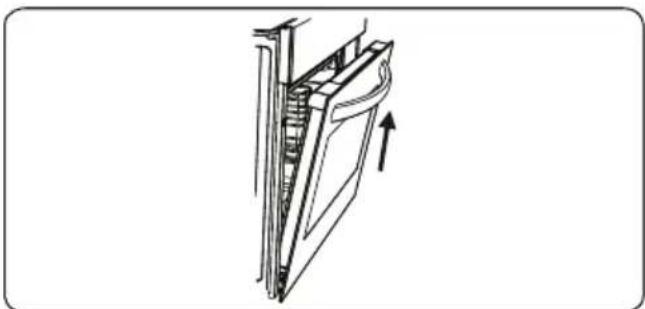

1. Dejte dvířka do téměř uzavřené pozice a zatažením dvířek směrem k sobě je sejměte.

Odstranění drátěné police

Drátěnou polici odstraníte tak, že za ni zatáhnete, jak vidíte na obrázku. Po uvolnění police ze svorek (a) ji zdvihněte nahoru.

VAROVÁNÍ: Údržbu tohoto spotřebiče smí provádět pouze zaměstnanec autorizovaného servisu nebo

Výměna osvětlení trouby

VAROVÁNÍ: Než začnete spotřebič čistit, vypněte jej a počkejte, až vychladne.

• Sejměte skleněný kryt a odstraňte žárovku.
  • Vložte novou žárovku (odolnou teplotám do 300 °C) namísto staré žárovky (230 V, 15 - 25 W typ E14).
• Vrat' te na místo skleněný kryt. Trouba je nyní připravená k použití.

Osvětlení je navrženéspeciálně pro použití v domácích kuchyňských spotřebičích. Není vhodné pro

osvětlení místnosti v domácnosti.

6. ODSTRAŇOVÁNÍ POTÍŽÍ A PŘEPRAVA

6.1 Odstraňování potíží

Pokud i po provedení těchto základních kroků pro odstraňování potíží budou potíže se spotřebičem přetrvávat, kontaktujte personal autorizovaného servisu nebo kvalifikovaného technika.

Problém Možná příčina Řešení
Troubu nejde zapnout. Je vypnutý proud.		Zkontrolujte, zda je v pořádku dodávka energie.Zkontrolujte také, zda fungují ostatní kuchyňské spotřebiče.
Spotřebič nehřeje nebo se nezahřívá trouba.	Je nesprávně nastavená teplota trouby.Dvířka trouby zůstala otevřená.	Zkontrolujte, že teplota trouby je pomocí otočného voličesprávně nastavená.
Osvětlení v troubě (pokud v ní je) nesvítí.	Porucha osvětlení..Elektřina je vypnutá nebo odpojená.	Vyměňte žárovku dle pokynů.Přesvědčte se, že zásuvka, ke které je spotřebič připojený, je pod proudem.
Pokrm je nerovnoměrně upečený.	Vložili jste pokrm na nevhodnou zásuvnou úroveň.	Zkontrolujte, zda jste dle doporučení správně nastavili teplotu a umístili pokrm na vhodnou zásuvnou úroveň trouby.Neotvírejte přiliš často dvířka trouby, pokud nepřipravujete pokrmy, který je potřeba otáčet. Pokud otevřete dvířka trouby, vnitřní teplota se sníží, což může mít vliv na výsledek připravovaného pokrmu.
Tlačítka časovače nelze správně stisknout.	Mezi tlačítky se něco zachytilo.Dotykový model: v ovládacím panelu je vlhkost.Je nastavená funkce dětské pojistky.	Odstraňte nečistoty zachycené v tlačítku a zkuste to znovu.Odstraňte vlhkost a zkuste to znovu.Zkontrolujte, zda je nastavená funkce dětské pojistky.
Ventilátor trouby (pokud ho trouba má) je hlučný.	Zásuvné úrovně trouby vibrují.	Zkontrolujte, zda trouba stojí rovně.Zkontrolujte, zda pečicí plechy/nádoby nevibrují nebo nejsou v kontaktu se zadním panelem trouby.

6.2 Přeprava

Pokud budete produkt potřebovat přepravit na jiné místo, použijte originální obalové materiály a přenášejte jej v originální krabici. Řid'te se pokyny pro přepravu uvedenými na obalu. Všechny volné části přilepte páskou k produktu, abyste zabránili poškození produktu během přepravy.

Pokud nemáte originální balení, zajistěte přepravní box, ve kterém bude spotřebič – obzvláště jeho externí povrch – chráněn před vnějšími riziky poškození.

7. TECHNICKÉ ÚDAJE

7.1 Informační list o energetické účinnosti

Značka		kluge
Model KTE1020B
Typ trouby		ELEKTRICKÁ
Hmotnost	kg 32,0
Index spotřeby energie - běžný 106,0
Index spotřeby energie - vynucený 94,6
Energetická třída A
Spotřeba energie (elektřina) - běžná kWh/cyklus 0,93
Spotřeba energie (elektřina) - vynucená kWh/cyklus 0,83
Počet varných prostorů 1
Zdroj tepla ELEKTŘINA
Objem I 78
Tato trouba splňuje EN 60350-1
Tipy pro úsporu energieTroubaPokrmy pečte společně, je-li to možné.Zkrat'te dobu předehřívání.Dobu pečení neprodlužujte.Na konci pečení nezapomeňte troubu vypnout.Během pečení troubu neotevírejte.

1.1 Všeobecné bezpečnostné upozornenia

⚠️ VÝSTRAHA: Ak je povrch prasknutý, vypnite zariadenie, aby ste zabránili úrazu elektrickým prúdom.

- Ak sa produkt nebude dlhší čas používat', vypnite hlavný vypínač.

- Ked' zariadenie nepoužívate, uistite sa, že ovládače

1.4 Počas čistenia a údržby

• Pred akýmkol'vek čistením alebo údržbou sa uistite, že je vaše zariadenie odpojené zo siete.
• Pri čistení ovládacieho panela neodstraňujte ovládače.
• Na udržanie efektivity a bezpečnosti vášho zariadenia vám odporúčame vždy použit' originálne náhradné diely a v prípade potreby zavolat' len našich zástupcov autorizovaného servisu.

2.3 Elektrické pripojenie a bezpečnost't'

Modrá Hnedá Žltá+zelená

3. FUNKCIE PRODUKTU

1. Časovač
2. Ovládač funkcií rúry
3. Ovládač termostatu rúry

4. POUŽITIE PRODUKTU

4.1 Ovládanie rúr y

Ovládač termostatu rúry

1. Stlačte". Začne blikat' symbol a zobrazí sa „000".

0:126

1. Zvolte požadovaný čas. Použite tlačidlá „+“ a „-“, pokým 📋 bliká.

8:126

1. Symbol “☐” zostane svietit, doba sa uloží aupozornenie bude nastavené.

Ked' časovač dosiahne nulu, zaznie akustický signál a na displeji bliká symbol 🚙 . Stlačením l'ubovol'ného tlačila akustický signál zastavíte a symbol 🚙 zmizne.

1. Pomocou ovládačov vyberte požadovanú funkciu varenia a teplotu.

8:00 - +

1. Stlačte “☐”, pokým sa na displeji nezobrazí symbol “dur” a and ☐. Symbol A “bude blikat”.

8:26

1. Použitím tlačidiel „+“ a „-“ zvolte požadovaný čas varenia.

8:126

1. Pomocou ovládačov zvol'te požadovanú funkciu varenia a teplotu.

8'8'

1. Pomocou ovládačov vyberte požadovanú funkciu varenia a teplotu.

8:47:8

1. Stlačte a podržte tlačidlo "L", pokým sa na displeji nezobrazí symbol "dur" and Symbol "A" bude blikat.

8:26 8:26 8:26 8:26 8:26

Voda odkvapká do zberača.

Ochlad'te rúru a utrite vnútro dverí suchou utierkou. Tento postup sa musíte robit' pravidelne.
