NÁVOD K OBSLUZE KBO 0831 AT OW Kernau

děkujeme za zájem o naši nabídku a blahopřejeme Vám k výběru.

Náš nový, pečlivě navržený výrobek byl vyroben z vysoce kvalitního materiálu, byl také důkladně otestován, aby splňoval veškerá očekávání našich Zákazníků spojená s přípravou jídel.

Seznamte se tedy důkladně s jednoduchými návody a dodržujte je – díky tomu dosáhnete již od začátku vynikajících výsledků.

VÝROBCE

DŮLEŽITÉ

Popisný štítek trouby je dostupný i po provedení úplné instalace trouby. Štítek je vidět po otevření dveří. Během objednávání náhradních dílů vždy uvádějte specifikace uvedené na štítku pro přesnou identifikaci zařízení.

OBSAH

První použití.... 16

Samočistící katalytické desky.... 17

Funkce ovládacího panelu.... 17

Návody pro provoz: 18

- tradiční pečení.... 18

- pečení za použití ventilátoru.... 19

- rozmrazování.... 19

- grilování.... 19

Chladící ventilátor 20

Termostat.... 20

Programování ukončení práce pomocí anologového timeru..... 20

Výměna lampičky v trubě.... 21

Vyjmutí dveří trouby.... 21

Návody pro instalaci.... 22

Elektrická připojení...... 23

Druhy kabelu a minimální pruměr.... 23

Ochrana životního prostředí.... 25

PRVNÍ POUŽITÍ

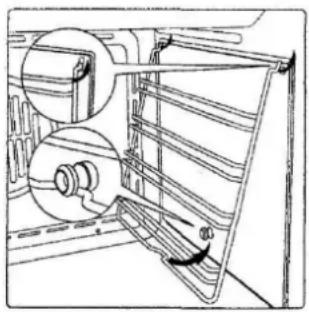

Důkladně umyjte troubu mýdlovou vodou a dobře opláchněte. Pro odstranění bočních rámů z trouby s hladkými stěnami postupujte podle obrázku. Zapněte troubu na 30 minut s nejvyšším nastavením teploty, abyste vypálili veškeré stopy tuku, který by mohl jinak způsobit nepříjemný pach během vlastního pečení.

Před mytím trouby z bezpečnostních důvodů vždy vytáhněte zástrčku ze zásuvky nebo odpojte z trouby napájecí kabel. K mytí trouby nepoužívejte kyselé ani alkalické látky (kyselinu citronovou, ocet, sůl, atp.). K čištění natřených povrchů trouby nepoužívejte výrobky na bázi chlóru nebo kyselin a abrazivní prostředky.

SAMOČISTÍCÍ KATALYTICKÉ DESKY

K naším troubám s hladkými stěnami lze nainstalovat samočistící desky tak, aby zakrývaly vnitřní stěny.

Tyto speciální desky se jednoduše zavěšují na stěnách před osazením bočních rámů. Jsou pokryty speciálním mikroporézním, katalytickým emailem, který oxiduje a postupně odpařuje veškeré skvrny oleje a tuku, pokud teplota pečení přesahuje 200°C. Pokud trouba po upečení mastných jídel není čistá, zapněte ji prázdnou na 60 minut (maximálně) s nastavením maximální teploty. Panely nikdy nečistěte ani nemyjte abrazivními, kyselými ani alkalickými prostředky.

Lampička trouby (zůstává zapnuta i během provozu trouby).
Spodní topné těleso. Nastavení termostatu od 50°C do MAX.
☐ Horní a spodní topné těleso. Nastavení termostatu od 50°C do MAX.
☑ Horní a spodní topné těleso s ventilátorem. Nastavení termostatu od 50°C do MAX.

Kruhové topné těleso s ventilátorem. Nastavení termostatu od 50°C do MAX.

Ventilátor pro rozmrazování. Nastavení termostatu 0°C.

Spodní topné těleso s ventilátorem. Nastavení termostatu od 50°C do MAX.

Dvojité horní topné těleso s ventilátorem (velký povrch pro grilování). Nastavení termostatu od 50°C do 200°C.

Dvojité horní topné těleso (velký povrch pro grilování). Nastavení termostatu od 50°C do 200°C.

Horní topné těleso (menší grilování s nízkým výkonem). Nastavení termostatu od 50°C do 200°C.

Spodní topné těleso + Kruhové topné těleso s ventilátorem. Nastavení termostatu od 50°C do MAX.

NÁVODY PRO PROVOZ

TRADIČNÍ PEČENÍ

Tradiční způsoby pečení využívají ohřev seshora i zespoda pro přípravu jednoho jídla. Jídlo je třeba umístit v troubě teprve poté, co je dosaženo teploty pečení, tzn. když se vypne ukazatel ohřevu. Pokud chcete zvýšit horní nebo spodní teplotu ke konci cyklu pečení, nastavte kontrolku teploty na vhodnou polohu. V průběhu pečení doporučujeme otevírat dveře trouby co nejméně.

Při takovém způsobu pečení umožňuje ventilátor umístěný vzadu cirkulaci horkého vzduchu v komoře trouby a vytváří tak rovnoměrné teplo. Díky tomu je příprava jídel rychlejší než tradiční pečení. Tato metoda je vhodná pro pečení jídel za použití více než jedné poličky, obzvláště tehdy, pokud připravovaná jídla patří k různým typům (ryby, maso atd.).

Díky zvolení jedné z funkcí za použití ventilátoru a nastavení termostatu do polohy nula můžete použít cirkulaci studeného vzduchu uvnitř trouby. Tímto způsobem lze rychle rozmrazovat mražené výrobky. Vstupní ohřev trouby není nutný, ale doporučuje se v případě, kdy chceme péct moučníky.

GRILOVÁNÍ

Tuto funkci používejte ke grilování nebo opékání jídel. Některé trouby jsou vybaveny elektrickým motorem a jehlou pro otáčení rožně. Umístěte poličku s jídlem, které chcete připravit, v první nebo druhé poloze odshora. Ohřívejte troubu po dobu 5 minut. Nastavte termostat na teplotu 50°až 200°.

(pokud je součástí vybavení)

Ventilátor je umístěn v horní části trouby a vytváří cirkulaci chladícího vzduchu uvnitř zařízení a skrze dveře trouby. Zapíná se, když teplota pláště trouby dosáhne 60°C. Po zapnutí trouby s termostatem nastaveným na 200°C se ventilátor zapíná po cca 10 minutách. Vypíná se, když teplota pláště trouby klesne pod 60°C. Po vypnutí trouby s termostatem nastaveným na 200°C se ventilátor vypíná po cca 30 minutách.

TERMOSTAT

Použijte termostat pro nastavování požadované teploty. Termostat lze nastavovat od 50°C do 250°C.

0 50 MAX 100 200 150

PROGRAMOVÁNÍ UKONČENÍ PRÁCE POMOCÍ ANALOGOVÉHO TIMERU

Nastavení hodin

Vytáhněte knoflík dopředu a otočte ho proti směru hodinových ručiček pro nastavení hodin. Nejdříve nastavte přepínač na požadovanou funkci trouby a termostat na požadovanou teplotu pečení. Následně – pro nastavení konce doby pečení, otočte programátor doby práce vlevo a na požadovanou dobu. Na konci

naprogramované doby vaření se ozve zvukový signál a trouba se vypne. Zmáčkněte knoflík programátoru pro vypnutí zvukového signálu 🚙️ Pro nastavení jen začátku pečení ponechte knoflík v poloze manuálního ovládání

VÝMĚNA LAMPIČKY V TROUBĚ

DŮLEŽITÉ:

Lampička trouby musí mít následující vlastnosti:

a) musí být odolná vůči vysokým teplotám (do 300°C)
b) napájení: zkontrolujte V/Hz uvedené na popisném štítku.
c) výkon 25W.
d) patice E 14.

Než začnete, odpojte zařízení od elektrické sítě.

• pro zamezení poškození rozložte v troubě utěrku
- vyšroubujte skleněný kryt lampičky
- vyšroubujte starou žárovku a našroubujte novou
- nasad'te skleněný kryt a odstraňte utěrku
- připojte zařízení k elektrické síti

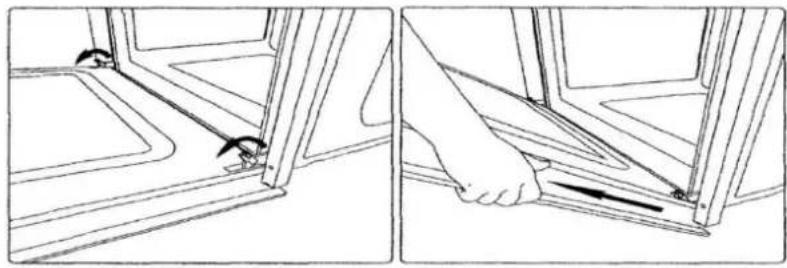

VYJMUTÍ DVEŘÍ TROUBY

Dveře trouby lze sejmout snadno a rychle. Musíte pro to provést následující kroky:

• Široce otevřete dveře.
  • Zvedněte dvě páky znázorněné na obrázku
• Přivřete dveře až do první blokace (způsobené zvednutými pákami)
  • Pro vytažení z pantů zvedněte dveře nahoru a ven

Pro nasazení dvířek zpátky nasad'te panty do úchytů a stáhněte páky dolů.

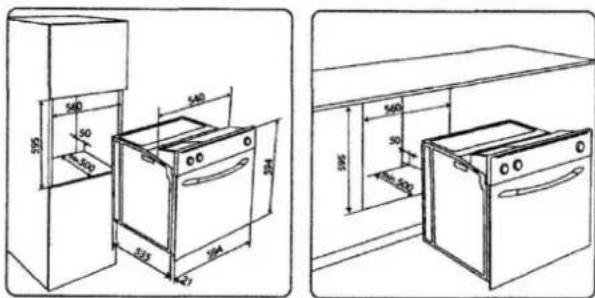

Troubu lze nainstalovat pod kuchyňskou linku nebo v patrovém nábytku. Obrázek znázorňuje rozměry týkající se instalace. Pamatujte na to, aby byly sousední materiály odolné vůči teplu.

Postavte troubu do středu vůči stěnám sousedních zařízení a upevněte ji pomocí šroubů a matic, které jsou součástí sady.

Zkontrolujte přiložené návody a vyhledejte informace týkající se spojování trouby s multifunkčními plynovými nebo elektricko-plynovými sporáky.

540 50 48 535 540 594 523 421 560 50 48,800

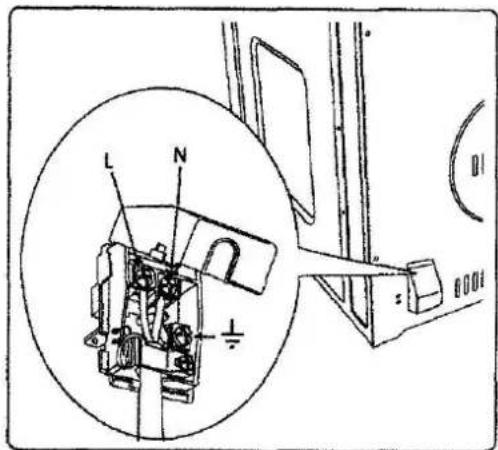

ELEKTRICKÁ PŘIPOJENÍ

Před připojením trouby k elektrické síti se ujistěte, zda:

- Napětí dostupné v síti odpovídá specifikacím uvedeným na popisném štítku umístěném vpředu trouby.

- Sít je vhodně uzemněna v souladu a platnými pravidly a předpisy. Správné uzemnění je zákonným požadavkem. Teplota po celé délce napájecího kabelu by nikdy neměla přesahovat teplotu okolí o více než 50°C. Pokud není zařízení vybaveno napájecím kabelem a zástrčkou nebo jiným přístrojem umožňujícím odpojení zařízení z elektrické sítě s odstupem mezi styčnými prvky, který by zaručoval ochranu proti přepětí třídy III, pak musí být toto zařízení nainstalováno ke zdroji napětí v souladu s předpisy pro elektrické instalace. Zásuvka nebo vypínač musí být snadno dostupné poté, co je trouba nainstalována.

DRUHY KABELŮ A MINIMÁLNÍ PRŮMĚR

TIPI E DIAMETRO MINIMO DEI CAVICABLE TYPES AND MINIMAL DIAMETERSTYPES ET DIAMÈTRE MINIMAUX DES CÂBLES
	SASO
H05RR-F 3x1,5 mm2	H05RR-F 3x2,5 mm2
H05VV-F 3x1,5 mm2	H05VV-F 3x2,5 mm2
H05RN-F 3x1,5 mm2	H05RN-F 3x2,5 mm2
H05V2V2-F 3x1,5 mm2	H05V2V2-F 3x2,5 mm2

Poznámka: Výrobce nenese žádnou odpovědnost za škody nebo úrazy v případě, že nebyly dodrženy výše uvedené návody a obvyklé bezpečnostní prostředky.

Zařízení mohou používat děti od 8 let, osoby s omezenými fyzickými, smyslovými či duševními schopnostmi a osoby s nedostatečnými zkušenostmi, jestliže jsou pod dohledem nebo pokud byly poučeny ohledně bezpečného používání zařízení a jsou si vědomi souvisejících rizik. Nedovolte dětem, aby si se zařízením hrály. Čištění a uživatelskou údržbu nesmějí provádět děti bez dozoru.

Obsah tohoto uživatelského návodu je obecný a některé funkce, které jsou v něm popsány, nemusí být dostupné v zakoupeném výrobku.

Výrobce neponese žádnou zodpovědnost za nepřesnosti obsažené v tomto letáku, které byly způsobeny tiskovými chybami nebo chybami spojenými s kopírováním. U našich vlastních výrobků si vyhrazujeme právo na zavádění změn, které budou považovány za nutné nebo vhodné, aniž bychom ohrozili základní vlastnosti.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Symbol na výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku.

Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního.
