NÁVOD K OBSLUZE S-E70200 PANASONIC

Děkujeme Vám, že jste si zakoupili tento výrobek značky Panasonic.

Před použitím tohoto výrobku si pečlivě přečtěte tento návod k obsluze a uschovejte si ho pro použití v budoucnu.

Tento objektiv lze připojit a použít digitálním fotoaparátem, který vyhovuje standardu Leica Camera AG L-Mount. Je kompatibilní s 35mm full-frame obrazovým snímačem.

• Pro lepší nahrávání doporučujeme aktualizovat firmware digitálního fotoaparátu/objektivu na nejnovější verzi.

• Nejnovější informace o firmwaru nebo stažení / aktualizaci firmwaru naleznete na následující webové stránce technické podpory:
  https://panasonic.jp/support/global/cs/dsc/(pouze anglicky)

• L-Mount je ochranná známka nebo registrovaná ochranná známka společnosti Leica Camera AG.

• Ostatní názvy, názvy společností a názvy produktů uvedené v tomto dokumentu jsou ochranné známky nebo registrované ochranné známky příslušných společností.

Obsah

Bezpečnostní informace 3

Bezpečnostní opatření...... 4

Dodávané příslušenství 5

Názvy funkcí a částí 6

Nasazení objektivu 7

Přepínání AF / MF 9

Používání objímky na upevnění stativu ...... 9

Upozornění k používání.... 11

Řešení možných problémů 11

Technické údaje 12

Bezpečnostní informace

Zařízení udržujte co nejdále od elektromagnetických zařízení (jako jsou mikrovlnné trouby, televizory, videohry, rádiové vysílače, vedení vysokého napětí atd.).

• Fotoaparát nepoužívejte v blízkosti mobilních telefonů, protože to může způsobit šum, který nepříznivě ovlivňuje obraz a zvuk.
• Pokud je fotoaparát nepříznivě ovlivněn elektromagnetickým zařízením a přestane fungovat správně, vypněte fotoaparát a vyjměte baterii a/nebo připojený síťový adaptér. Poté opět vložte baterii a/nebo znovu připojte síťový adaptér a zapněte fotoaparát.

(CZ) DVQX1999

- Pokud vidíte tento symbol -

Likvidace starých zařízení

Pouze pro Evropskou unii a země se systémem recyklace

Tento symbol na výrobcích, obalech a / nebo průvodních dokumentech znamená, že opotřebované elektrické a elektronické výrobky se nesmí likvidovat domovního odpadu.

Pro správné zpracování, obnovu a recyklaci

odneste opotřebované výrobky na příslušná sběrná místa v souladu s právními předpisy.

Správnou likvidací pomůžete ušetřit cenné přirodní zdroje a předejít možným negativním dopadům na lidské zdraví a životní prostředí.

Další informace o sběru a recyklaci vám poskytne místní úřad.

V případě nesprávné likvidace tohoto výrobku mohou být podle vnitrostátních právních předpisů uloženy pokuty.

Bezpečnostní opatření

■ Manipulace s objektivem

- Při používání objektivu dbejte na to, abyste na něj nespadli, nenarazili jím nebo na něj nevyvíjeli nadměrnou sílu. Mohlo by to způsobit poruchu nebo poškození objektivu nebo digitálního fotoaparátu.

• Snímky mohou být negativně ovlivněny prachem, špínou a jinými nečistotami (vodou, olejem, otisky prstů apod.) na povrchu objektivu. Před snímáním i po něm odstraňte prach a nečistoty z povrchu objektivu pomocí foukacího balónku. Poté objektiv opatrně otřete měkkým suchým hadříkem, odstraníte tak veškeré nečistoty.
• Když objektiv nepoužíváte, nezapomeňte připevnit kryt objektivu a zadní kryt objektivu, aby se zabránilo hromadění prachu a jiných částic na objektivu nebo jejich

vniknutí do objektivu.

- Abyste ochránili kontakty objektivu Ⓐ, nedělejte následující činnost. Může to způsobit poruchu.

– Nedotýkejte se kontaktů objektivu.
– Předejděte znečištění kontaktů.
– Objektiv umístěte tak, aby jeho povrch směřoval dolů.

■ Odolnost vůči prachu a stříkající vodě

- Odolnost vůči stříkající vodě a Odolnost vůči prachu jsou výrazy, které popisují dodatečnou úroveň ochrany, kterou tento objektiv nabízí proti minimálnímu množství vlhkosti, vody nebo prachu. Tyto výrazy nezaručují, že nedojde k poškození, pokud by byl tento objektiv vystaven přímému kontaktu s vodou nebo působení prachu.

Abyste zajistili uspokojivou odolnost vůči prachu a stříkající vodě, dodržujte následující bezpečnostní opatření. Pokud objektiv nefunguje správně, obrat'te se na prodejce nebo společnost Panasonic.

– Připojte k digitálnímu fotoaparátu, který je odolný vůči prachu a stříkající vodě. – Při připojování nebo vyjímání objektivu buďte opatrní, aby se cizí předměty, jako například písek, prach a kapičky vody nedotkly kontaktních bodů digitálního fotoaparátu a objektivu.
– Pokud je objektiv vystaven kapkám vody nebo jiným tekutinám, otřete tyto tekutiny měkkou suchou utěrkou.

- Na zlepšení odolnosti vůči prachu a stříkající vodě se v držáku na upevnění objektivu používá guma.

– Guma na upevnění objektivu zanechá na držáku digitálního fotoaparátu stopy, ale to nemá vliv na výkon.
– Informace o výměně gumy k upevnění objektivu získáte od společnosti Panasonic.

■ Kondenzace (zamlžení objektivu)

• Kondenzace nastane, když se změní okolní teplota nebo vlhkost. Budřte opatrní, protože může způsobit skvrny na čočkách objektivu, plísně nebo poruchy.
• Pokud dojde ke kondenzaci, vypněte digitální fotoaparát a nepoužívejte ho asi 2 hodiny. Když se teplota digitálního fotoaparátu přiblíží okolní teplotě, zamlžení přirozeně zmizí.
• Vzhled a specifikace produktů popsaných v tomto dokumentu se mohou lišit od skutečných produktů, které jste si zakoupili z důvodu neustálého vývoje výrobku.

Dodávané příslušenství

Před použitím výrobku zkontrolujte, zda jste obdrželi veškeré příslušenství.

Čísla výrobků jsou platné k listopadu 2019. Tato čísla se mohou změnit.

DVPY1016Z

1ZE2SE70200Z

CGE1Z280Z

RGE1Z276Z

DVXL1018Z

1 Pouzdro objektivu
2 Clona objektivu
3 Krytka objektivu *
4 Zadní krytka objektivu*
5 Objímka na upevnění stativu*
* V okamžiku zakoupení je krytka objektivu a zadní krytka objektivu nasazena na objektivu.

(CZ) DVQX1999

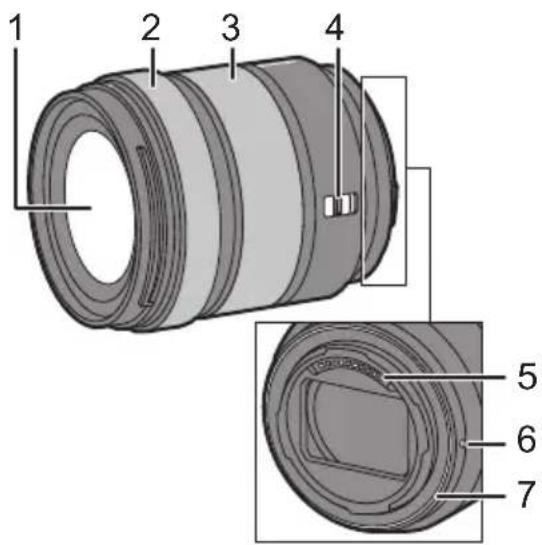

Názvy funkcí a částí

1 Povrch objektivu
2 Ostřící kroužek

Umožňuje přepnutí mezi možnostmi AF (automatické ostření) a MF (manuální ostření) posunutím ostrícího kroužku dopředu nebo dozadu (→ 9)

Otočením ostřícího kroužku zaostříte, pokud je nastavena možnost MF.

3 Tlačítka ostření

Když tlačítko ostření stisknete a podržíte, bude ostření zablokováno.

• Všechna 3 tlačítka ostření fungují stejně.
- Funkci tlačítka ostření můžete u kompatibilního digitálního fotoaparátu změnit pomocí nabídek. Podrobnosti naleznete v návodu k použití digitálního fotoaparátu.

4 Kroužek zoomu

Zoomuje na záběr teleobjektivem nebo na širokoúhlý záběr.

5 Objímka na upevnění stativu (→ 9)
6 Zajišťovací kolečko objímky na upevnění stativu
7 Přepínač rozsahu vzdálenosti ostření

Umožňuje volbu rozsahu vzdálenosti ostření pro AF.

[FULL] (Bez omezení): 0,95 m (3,12 stopy) až ∞

[0,95 m - 5 m]: 0,95 m (3,12 stopy) až 5,0 m (16 stop)

[5 m - ∞]: 5,0 m (16 stop) až ∞

- Pokud rozsah vzdálenosti ostření pro AF dosáhne určitý limit, dojde ke zvýšení rychlosti AF.

8 Přepínač

Funkci stabilizace obrazu můžete použít podle způsobu záznamu.

[MODE1] (Režim 1): Stabilizátor obrazu vhodný pro běžný záznam.

[MODE2] (Režim 2): Stabilizátor obrazu vhodný pro švenkování (panning) (zařizení automaticky rozpozná a kompenzuje směr švenkování)

[OFF] (Vypnuto): Stabilizátor obrazu je vypnutý.

- Při použití stativu doporučujeme nastavit přepínač O.I.S. do polohy [OFF] (Vypnuto).

9 Pryžový kroužek bajonetu objektivu

10 Značka pro nasazení objektivu

11 Kontakty

Poznámka

- Když použijete zoom po zaostření, může se zaostření změnit. Zaostřete znovu.

- Při nahrávání videa může být v některých situacích slyšet činnost AF a stabilizátoru objektivu. Doporučujeme nahrávat následujícím způsobem:

– Nastavte pro záznam MF

– Vypněte stabilizátor obrazu a při nahrávání použijte stativ.

Nasazení objektivu

Informace o připojení objektivu naleznete v návodu k použití vašeho digitálního fotoaparátu.

- Objektiv připevněte po vypnutí digitálního fotoaparátu.

• Po odstranění zadního krytu objektivu připevněte objektiv.
• Po odejmutí objektivu z digitálního fotoaparátu se ujistěte, že je nasazen kryt objektivu a zadní kryt objektivu, aby se zabránilo hromadění prachu a jiných nečistot na objektivu.

■ Připojení clony objektivu

Uchopte sluneční clonu tak, že umistíte prsty tak jako na obrázku.

- Clonu objektivu nedržte tak, aby se mohla zkroutit nebo prohnout.

(CZ) DVQX1999

1 Zarovnejte značku Ⓐ ( ) na cloně objektivu se značkou na špičce objektivu.

2 Otáčením clony objektivu ve směru šipky srovnejte značku ⑧ (①na stínítku objektivu se značkou na špičce objektivu.

- Otáčením připevněte sluneční clonu tak, aby zacvakla na místo.

■ Odejmutí clony objektivu

Při stlačeném tlačítku clony objektivu ©, otočte clonu objektivu ve směru šipky a vyjměte ji.

• Při prénášení je možné nasadit clonu opačně.
  1 Odstraňte clonu objektivu.

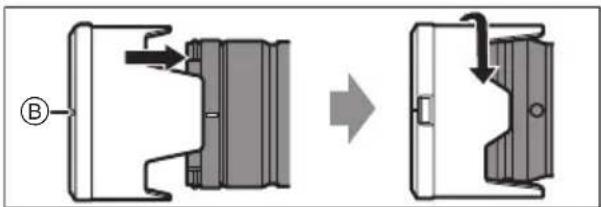

  2 Zarovnejte značku Ⓑ (O) na cloně objektivu se značkou na špičce objektivu.
  3 Nasad'te clonu objektivu otáčením ve směru šipky, dokud nezacvakne.

• Během fotografování s bleskem doporučujeme odstranit clonu objektivu, protože může blokovat světlo z blesku.
• Abyste předešli pádu objektivu, nikdy nenoste objektiv držením za clonu objektivu.

■ Poznámky k použití filtru

• Kryt objektivu nebo clonu objektivu lze pripevnit s již namontovaným filtrem.
• Pokud je současně připojeno více filtrů, může se v zaznamenaných záběrech vyskytnout rozmazání okrajů.
• Na přední část objektivu není možné připojit jiné příslušenství, než jsou filtry (např. konverzní objektiv nebo adaptér) a používat je v kombinaci s tímto objektivem.

Pokud je takové příslušenství připojeno, může dojít k poškození objektivu.

■ Poznámky k používání telekonvertoru

S tímto objektivem je možné použít telekonvertor (DMW-STC14/DMW-STC20: volitelný).

• Nejnovější informace týkající se podporovaných telekonvertorů naleznete na webových stránkách.
• Nepoužívejte jiné než podporované telekonvertory. Mohlo by tak dojit k poškození nebo zhoršení výkonu objektivu nebo telekonvertoru.

Přepínání AF / MF

Přepněte AF / MF posunutím kroužku zaostření Ⓐ dopředu nebo dozadu (mechanismus zaostření).

• Když je digitální fotoaparát nastaven na MF, všechny funkce fotoaparátu budou pracovat v režimu MF bez ohledu na polohu zaostřovacího prstence.
• Při použití MF zkontrolujte indikaci délky Ⓑ. Použijte ji jako ukazatel zaostření.
• Množství pohybu ostření při otáčení ostřícím kroužkem můžete upravit pomocí nastavení v nabídce kompatibilních digitálních fotoaparátů.

Přepněte objektiv na AF a digitální fotoaparát nastavte na MF. Podrobnosti naleznete v návodu k použití digitálního fotoaparátu.

Používání objímky na upevnění stativu

Při používání stativu jej upevněte k objímce stativu na upevnění stativu.

- ePokud by byl stativ upevněn k závitu na stativ digitálního fotoaparátu, mohlo by při prénášení dojít k poškození objektivu.

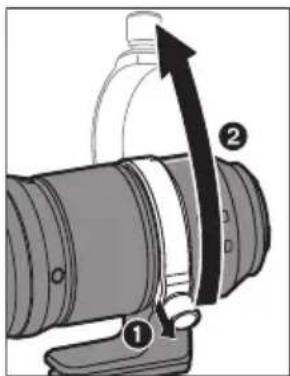

■ Změna orientace na výšku / na šířku

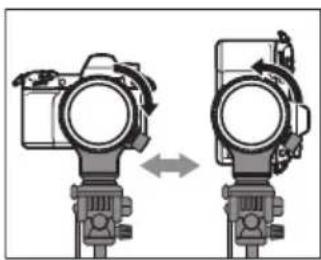

Takto můžete při použití stativu rychle přepínat mezi orientaci digitálního fotoaparátu na výšku / na šířku.

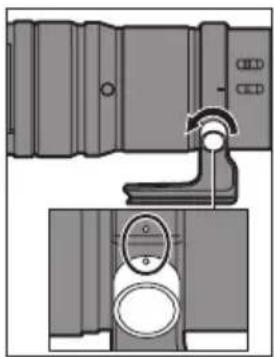

1 Otočte zajišťovací kolečko objímky na upevnění stativu ve směru naznačeném šipkou, abyste je povolili.

2 Otočte digitálním fotoaparátem a objektivem, abyste změnili jejich pozici.

3 Otočte zajišťovací kolečko objímky na upevnění stativu ve směru naznačeném šipkou, abyste je pevně utáhli.

3 Vytáhněte zajišt'ovací kolečko objímky na upevnění stativu, rozevřete a demontujte objímku na upevnění stativu.

Při odpojování objímky na upevnění stativu objektiv a digitální fotoaparát držte, aby nespadly.

■ Nasazení objímky na upevnění stativu

■ Odpojení objímky na upevnění stativu

1 Otočte zajišťovací kolečko objímky na upevnění stativu ve směru naznačeném šipkou, abyste je povolili.

2 Zarovnejte značky na objímce na upevnění stativu a na zajišťovacím kolečku objímky na upevnění stativu.

Při nasazování postupujte podle kroků pro odpojení v obráceném pořadí.

• Zarovnejte značky na objímce na upevnění stativu a na objektivu.
• Při nasazování objímky na upevnění stativu nejprve vytáhněte zajišťovací kolečko objímky na upevnění stativu a potom o zavřete.

- Dávejte pozor, abyste si mezi objímku na upevnění stativu a objektiv neskřípli prsty.

Upozornění k používání

• Nestříkejte na objektiv insekticidy nebo těkavé chemikálie.
  – Pokud se tyto látky dostanou na čočku, mohou poškodit vnější kryt nebo způsobit odloupnutí barvy.
• Nesměrujte objektivem na slunce nebo jiné silné zdroje světla.
  – Může se stát, že objektiv zachytí nadměrné množství světla, což může způsobit požár a poruchu.
• Nedotýkejte se objektivu holýma rukama delší dobu při velmi nízkých teplotách.
  – Na chladných místech (prostředí pod 0 °C), jako jsou lyžařské svahy, může dlouhodobý přímý kontakt pokožky s kovovými částmi objektivu způsobit omrzliny. Při dlouhodobém používání objektivu používejte rukavice.
• Při čištění objektiv jemně otřete měkkou suchou utěrkou, která nevytváří prach.
  – Nepoužívejte rozpouštědla jako benzín, ředidla, alkohol, kuchyňské čisticí prostředky atd.
  – Nepoužívejte utěrky napuštěné chemikáliemi.
• Výrobky z gumy, PVC nebo podobných materiálů nenechávejte delší dobu v kontaktu s čočkou.
  • Výrobek nerozebírejte ani neupravujte.

• Pokud nebudete objektiv delší dobu používat, doporučujeme jej skladovat s pohlcovačem vlhkosti (silikagel).

• Pokud jste objektiv delší dobu nepoužívali, před použitím zkontrolujte všechny části.

• Nepoužívejte nebo neskladujte objektiv na žádném z následujících míst, protože to může způsobit problémy při provozu nebo poruchu.
  – V létě na přímém slunečním světle nebo na pláži.
  – Na místech s vysokými teplotami a vlhkostí nebo s velkými změnami teploty a vlhkosti.
  – Na písčitých nebo prašných místech.
  – V místě požáru.
  – V blízkosti ohřívače, klimatizace nebo zvlhčovače.
  – V mistech, kde, kde se může objektiv namočit.
  – V místě, kde jsou vibrace.
  – Uvnitř vozidla.

- Viz také návod k obsluze digitálního fotoaparátu.

Řešení možných problémů

Při zapnutí nebo vypnutí digitálního fotoaparátu nebo pohybu objektivu, můžete slyšet různé zvuky.

Při fotografování snímků se ozve zvuk z objektivu.

- Toto je zvuk pohybu objektivu a clony. Není to porucha.

(CZ) DVQX1999

Technické údaje

Technické údaje se mohou změnit bez předchozího upozornění.

VÝMĚNNÝ OBJEKTIV K DIGITÁLNÍMU FOTOAPARÁTU

““LUMIX S PRO 70 - 200 mm F2,8 O.I.S.”

Způsob nasazení Leica Camera	AG L-Mount
Ohnisková vzdálenost f=70 mm	až 200 mm
Konstrukce objektivu 22 prvků v 17 skupinách (1 asférická čočka, 2 ED čočky, 3 čočky UHR)
Typ clony 11 membránových kotoučů / clona s kruhovým otvorem
Maximální hodnota clony F2,8
Minimální hodnota clony F22
Úhel záběru 34° (širokoúhlý) až 12° (teleobjektiv)
Ohnisková vzdálenost	[FULL]: 0,95 m (3,12 stopy) až ∞ / [0,95 m - 5 m]: 0,95 m (3,12 stopy) to 5,0 m (16 stop) / [5 m - ∞]: 5.0 m (16 stop) až ∞ (od referenční značky vzdálenosti ohniska)
Maximální zvětšení obrázku 0,21 x
Optický stabilizátor obrazu Ano
Průměr filtru 82 mm
Maximální průměr ∅ 94,4 mm (3,7")
Celková délka Přibližně 208,6 mm (8,2") (od špičky čočky k základně objektivu)
Hmotnost Přibližně 1570 g (3,46 lb)
Odolný vůči prachu a postříkání	Ano
Doporučená provozní teplota -10 °C až 40 °C (14 °F až 104 °F)
Připustná relativní vlhkost	10 % až 80%
