NÁVOD K OBSLUZE RedNet X2P FOCUSRITE

Uživatelská příručka

REDNET X2P Focusrite X NETWORK LOCAL

OUT MIX

HEADphones INPUT 1 INPUT 2 OUTPUT 3 OUTPUT 4 OUTPUT 5 OUTPUT 6 OUTPUT 7 OUTPUT 8 OUTPUT 9 OUTPUT 10 OUTPUT 11 OUTPUT 12 OUTPUT 13 OUTPUT 14 OUTPUT 15 OUTPUT 16 OUTPUT 17 OUTPUT 18 OUTPUT 19 OUTPUT 20 OUTPUT 21 OUTPUT 22 OUTPUT 23 OUTPUT 24 OUTPUT 25 OUTPUT 26 OUTPUT 27 OUTPUT 28 OUTPUT 29 OUTPUT 30 OUTPUT 31 OUTPUT 32 OUTPUT 33 OUTPUT 34 OUTPUT 35 OUTPUT 36 OUTPUT 37 OUTPUT 38 OUTPUT 39 OUTPUT 40 OUTPUT 41 OUTPUT 42 OUTPUT 43 OUTPUT 44 OUTPUT 45 OUTPUT 46 OUTPUT 47 OUTPUT 48 OUTPUT 49 OUTPUT 50 OUTPUT 51 OUTPUT 52 OUTPUT 53 OUTPUT 54 OUTPUT 55 OUTPUT 56 OUTPUT 57 OUTPUT 58 OUTPUT 59 OUTPUT 60 OUTPUT 61 OUTPUT 62 OUTPUT 63 OUTPUT 64 OUTPUT 65 OUTPUT 66 OUTPUT 67 OUTPUT 68 OUTPUT 69 OUTPUT 70 OUTPUT 71 OUTPUT 72 OUTPUT 73 OUTPUT 74 OUTPUT 75 OUTPUT 76 OUTPUT 77 OUTPUT 78 OUTPUT 79 OUTPUT 80

Focusrite®

Prosím, přečtěte:

Děkujeme, že jste si stáhli tuto uživatelskou příručku.

Použili jsme strojový překlad, abychom zajistili dostupnost uživatelské příručky ve vašem jazyce, omlouváme se za případné chyby.

Pokud byste raději viděli anglickou verzi této uživatelské příručky, abyste mohli používat svůj vlastní překladatelský nástroj, najdete to na naší stránce pro stahování:

downloads.focusrite.com

downloads.novationmusic.com

Obsah

O této uživatelské příručce....3

Obsah krabice 3

ÚVOD 4

INSTALAČNÍ PŘÍRUČKA.... 5

RedNet X2P připojení a funkce....5

Horní panel....5

LCD displej....7

Zadní panel....9

Fyzikální vlastnosti .... 10

Požadavky na napájení 10

PROVOZ REDNET X2P.... 11

První použití a aktualizace firmwaru....11

Digitální hodiny....11

Uzamčení předního panelu....12

DALŠÍ KOMPONENTY SYSTÉMU REDNET 13

OVLÁDÁNÍ REDNET 2....13

ID (Identifikace) 13

Reverzní ID. 13

Nabídka Nástroje....14

Přílohy .... 16

1 - Vývody konektoru.... 16

Ethernetové konektory (Dante) 16

XLR konektory....16

1/4" Jack konektor.... 16

2 - Informace o ovzduší .... 17

Výkon a specifikace.... 18

Záruka a servis Focusrite RedNet....21

Registrace vašeho produktu....21

Zákaznická podpora a servis jednotky 21

Odstraňování problémů 21

O této uživatelské příručce

Tato uživatelská příručka se vztahuje na rozhraní RedNet X2P Dante a mikrofonní předzesilovač se stereo linkou a monitorováním sluchátek. Poskytuje informace o instalaci a používání jednotky ao tom, jak ji lze připojit k vašemu systému.

Uživatelská příručka systému RedNet je také k dispozici na produktových stránkách RedNet na webu Focusrite. Průvodce poskytuje podrobné vysvětlení konceptu systému RedNet, který vám pomůže důkladně porozumět jeho schopnostem. Všem uživatelům, včetně těch, kteří již mají zkušenosti s digitálním audio sítí, doporučujeme, aby si našli čas na přečtení Uživatelské příručky systému, aby si byli plně vědomi všech možností, které RedNet a jeho software nabízí.

Pokud některá z Uživatelských příruček neposkytne informace, které potřebujete, přečtěte si: https://pro.focusrite.com/technical-support, který obsahuje komplexní sbírku běžných dotazů na technickou podporu.

Dante® a Audinate® jsou registrované ochranné známky společnosti Audinate Pty Ltd.

Obsah krabice

• Jednotka RedNet X2P
- Ethernetový kabel
- Uzamykání stejnosměrného napájení
- Bezpečnostní informační list
- Příručka Začínáme s RedNet

- Registrační karta produktu - postupujte podle pokynů na kartě, protože obsahuje odkazy na:

RedNet Control

RedNet PCIe ovladače (součástí RedNet Control ke stažení)

Audinate Dante Controller (instalovaný s RedNet Control)

Token virtuální zvukové karty Dante (DVS) a pokyny ke stažení

ÚVOD

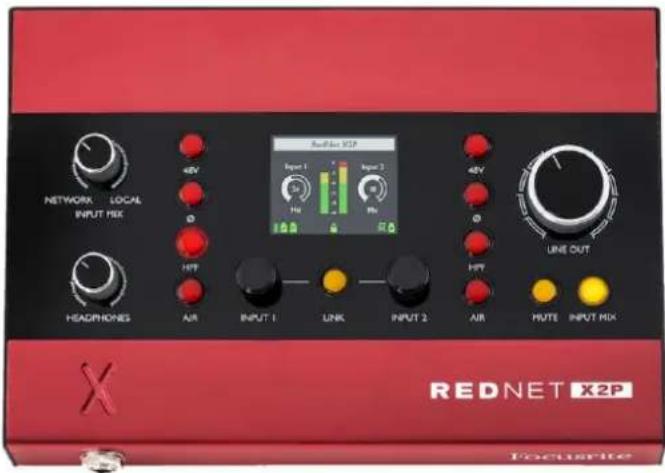

Děkujeme, že jste si zakoupili Focusrite RedNet X2P.

NETWORK LOCAL INPUT MIX 48V 48V Line Out HEADphones AIR INPUT 1 LINK INPUT 2 AIR MUTE INPUT MIX REDNET X2P Footwrite

RedNet X2P obsahuje dva lokální Red Evolution mikrofonní/linkové/nástrojové předzesilovací kanály a dva kanály prémiové DA konverze pro Dante audio-over-IP signály, které poskytují stereo monitorovací jednotku se samostatnými sluchátkovými a linkovými výstupy.

Místní analogový vstup je přes dva Combo konektory na zadním panelu, které poskytují Mic/Line vstup na symetrickém XLR nebo nástrojový vstup na standardním 1/4" jacku. Na předním panelu jsou samostatné ovládací prvky pro zesílení, +48V fantomové napájení, inverzi polarity, horní propust a režim Air, plus ovládání Network/Local Mix. Vstupní kodéry mohou fungovat nezávisle nebo mohou být vzájemně propojeny a kanály jsou posílány na výstupy jako stereo nebo mono-součet.

RedNet X2P obsahuje dva XLR s linkovým výstupem plus stereo TRS 1/4" jack konektor. Poskytuje vysoce kvalitní převod digitálního signálu na analogový pro přesné monitorování na reproduktorech nebo sluchátkách a je navržen pro ovládání sluchátek s vysokou nebo nízkou impedancí na vysokých úrovních s významným výstupním zvukovým výkonem. Samostatné knoflíky pro ovládání hlasitosti jsou k dispozici pro úrovně výstupu sluchátek a linkového výstupu, přičemž druhý z nich obsahuje tlačítka pro ztlumení a vstupní mix s příslušnými LED diodami.

LCD displej na předním panelu poskytuje: stavové informace o zařízení a ovládacích prvcích předzesilovače, měření úrovně plus sítové příznaky a informace o zámku.

Kompaktní jednotka, namontovaná v pouzdře založeném na robustním hliníkovém profilu vhodném pro jízdu, je vybavena protiskluzovými nožičkami a lze ji bud bezpečně posadit na rovný povrch, nebo ji lze namontovat na mikrofonní stojan pomocí 3/8" BSW závitové pouzdro zabudované v základně.

Na zadním panelu jsou zahrnuty dvojité uzamykatelné konektory etherCON pro připojení k síti a pro řetězení dalších sítových zařízení.

Jednotka je napájena přes Power over Ethernet (PoE) nebo přes uzamykatelný konektor na zadním panelu a dodávaný DC napájecí zdroj. Stav každého PSU lze sledovat na dálku přes sít' a na LCD displeji.

Každá jednotka je přizpůsobena pro všechna prostředí a obsahuje dva sítové porty, možnosti napájení PoE a DC, robustní konstrukci s aretačními konektory, dálkové ovládání a vzdálený monitoring – RedNet X2P je perfektní přenosné řešení pro analogové monitorování ze sítě Dante.

INSTALAČNÍ PŘÍRUČKA

RedNet X2P připojení a funkce

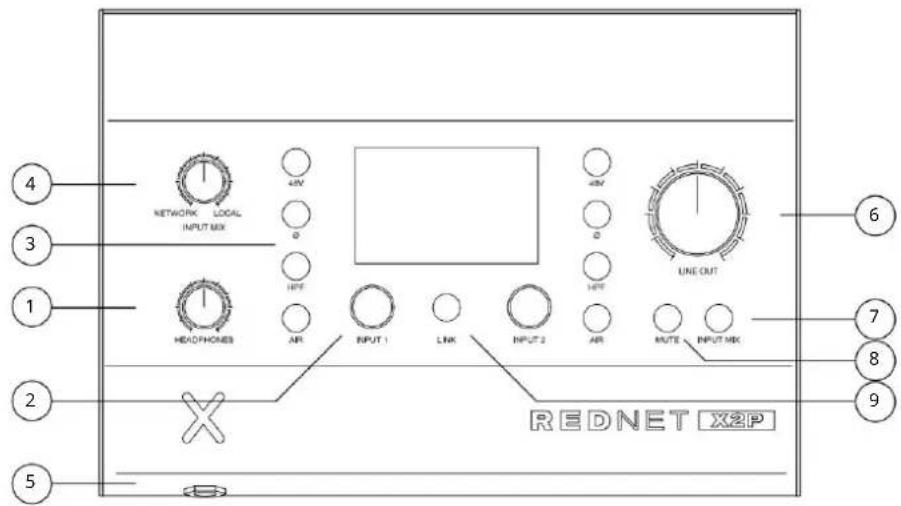

Horní panel

NETWORK LOCAL INPUT MIX 4V 3 1 HEADPHONES AIR INPUT 1 LINK INPUT 2 AIR MUTE INPUT MIX 6 LINE OUT 7 8 9 REDNET X2P 5

1. Headphone Level Pot

Ovládá úroveň hlasitosti odesílanou do konektoru stereo sluchátek.

1. Lokální kodéry se zesílením vstupu

Nezávislé ovládání zesílení pro místní vstupy na kombinovaných konektorech 1 a 2.

Ovládání kteréhokoli kodéru lze použít na oba kanály pomocí funkce LINK; viz další strana.

1. Přepínače funkcí místního vstupu

Dvě sady přepínačů funkcí pro místní vstupy 1 a 2:

- 48V - Umožňuje 48V fantomové napájení na XLR vstupu. • ∅

(Phase) - Umožňuje obrácení fáze • HPF - Aktivuje 80Hz horní

propust • AIR - Změní vstupní charakteristiky na režim Air. Další

informace naleznete na straně 17

1. Vložte mixovací nádobu

Nastavuje vyvážení úrovně mezi sítovými a místními vstupními signály. Mix signál lze plynule měnit mezi plně sítovým a plně místním pomocí hrnce. Tento mix signál je vždy odeslán do konektoru pro sluchátka.

1. Zásuvka pro sluchátka

Standardní 1/4" stereo jack pro sluchátka.

Ovládá úroveň hlasitosti odesílanou do linkových výstupů XLR.

Horní panel... Pokračování

NETWORK LOCAL INPUT MIX 4HV 0 HFE HEADphones AIR INPUT 1 LINK INPUT 2 AIR LINE OUT 3HFE MUTE INPUT MIX 7 8 9 REDNET X2P

7. Input Mix Switch

Stisknutím odešlete kombinovaný signál Network/Local mix do linkových výstupů XLR. Pokud není aktivní, budou linkové výstupy přijímat pouze síťový signál.

Stisknutím a podržením po dobu 1,5 sekundy zobrazíte výstupní signály linky/sluchátek na měřičích úrovně LCD displeje. Signály budou viditelné, dokud spínač zůstane stisknutý.

8. Přepínač ztlumení

Stisknutím ztlumíte linkový výstup XLR. Stav zapnutí lze konfigurovat z nabídky Nástroje.

Stisknutím a podržením po dobu 1,5 sekundy aktivujete funkci Reverse ID, která zvýrazní zařízení v RedNet Control. Reverse ID bude aktivní, dokud spínač zůstane stisknutý.

9. Link Switch

Stisknutím zkombinujte kodéry Local Input Gain tak, aby ovlivnily oba kanály. Když je Link aktivní, změna úrovně kteréhokoli kodéru změní oba kanály o stejnou hodnotu. Jakýkoli existující posun mezi dvěma kanály bude zachován.

Všimněte si, že akce přepínače propojení se změní, pokud je v nabídce Nástroje vybrána možnost „Auto“. V tomto režimu se Line a Headphone výstupy přepínají mezi Stereo (Link on) a Mono-Summed (Link off) – kde se každý lokální vstup stane mono zdrojem napájejícím levý i pravý výstup.

Stisknutím a podržením po dobu 1,5 sekundy aktivujete uzamknutí předního panelu. Úplný popis možností uzamčení najdete na straně 12.

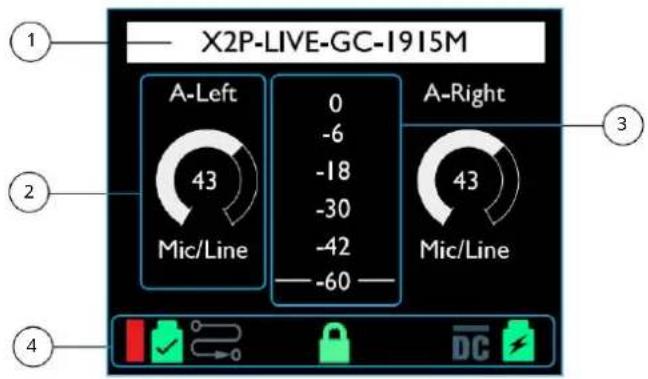

LCD displej

X2P-LIVE-GC-1915M A-Left 0 -6 -18 -30 -42 -60 A-Right 43 Mic/Line Mic/Line 3 ① ② ④

1. Stavový řádek

Zobrazuje název zařízení uvedený v RedNet Control nebo Dante Controller – automaticky se aktualizuje. Jména delší, než je zobrazení, budou zkrácena na „...“

Na displeji se také zobrazí potvrzení všech akcí uzamčení. Zprávy se zobrazí po dobu 3 sekund, než se vrátíte k názvu zařízení:

• „Preamps Locked“ - Objeví se, když jsou na zařízení uzamčeny ovládací prvky předzesilovače
• „Line Output Locked“ – Objeví se, když jsou linkové výstupy na zařízení uzamčeny
• „Předzesilovače/Line Out Locked“ - Objeví se, když jsou obě možnosti na zařízení uzamčeny

2. Ovládání a stav předzesilovače

Zobrazuje následující informace pro oba kanály místního vstupního předzesilovače:

• Název kanálu – Živá aktualizace z RedNet Control nebo Dante Controller
• Ikona ovládání zesílení – Zobrazuje polohu ovládání úrovně a hodnotu zesílení, 0–68 dB v krocích po 1 dB
• Typ vstupu - Mic / Line nebo Instrument

3. Hladinoměr

Zobrazuje úroveň signálu po ovládání zisku a vstupní funkci pro vstupy předzesilovače 1 a 2. Barvy LED představují následující úrovně signálu v dBFS:

0 dBčervené:

Žlutá: -6 dB

Zelená: -18 dB

Zelená: -30 dB

Zelená: -42 dB

Zelená: -60 dB

LCD displej... Pokračování

X2P-LIVE-GC-1915M A-Left 0 A-Right Mic/Line -6 -18 -30 43 Mic/Line 43 — -60 —

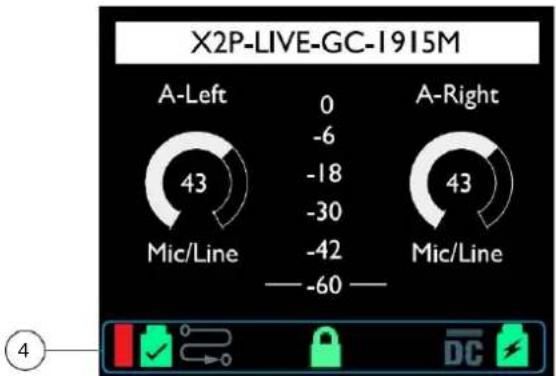

4. Stavové ikony

Každá ikona může být vypnutá (černá) nebo podsvícená následovně:

Úroveň signálu Dante v dB:

Červená: 0 dB

Žlutá: -6dB

Zelená: -42dB

Černá: <-42dB

Uzamčeno - svítí, pokud je jednotka úspěšně uzamčena k síti

Zámek předzesilovače – Svítí, pokud je aktivní některý ze stavů uzamčení. Ikona bude blikat, pokud jsou uzamčené ovládací prvky změněny. Viz strana 12 pro úplný popis funkcí zámku

Vstup stejnosměrného proudu – Svítí, pokud je napájení přijímáno z externího zdroje stejnosměrného proudu

Vstup napájení PoE - Svítí, pokud je stejnosměrné napájení přijímáno přes ethernetový kabel

Směrování zařízení:

Jsou směrovány dva přijímací kanály

Je směrován jeden přijímací kanál

Nejsou směrovány žádné přijímací kanály

Zadní panel

I—NETWORK—2 PUSH PUSH PoE 2—LINE OUT—1 2—ANALOGUE IN—1 PUSH PUSH Dante® MIC/LINE: XLR INST: 1/4" ③ ① ② ④ ⑤

1. Sítový port 1 / Primární vstup napájení*

Konektor RJ45 [etherCON] pro sit Dante. Pro prípojení RedNet X2P k ethernetovému sitovému prěpínači použijte standardní sitové kabely Cat 5e nebo Cat 6.

K napájení RedNet X2P lze použít Power over Ethernet (PoE). Připojte vhodně napájený ethernetový kabel k sítovému portu 1.

1. Sítový port 2

Druhý sítový port RJ45 [etherCON], který lze použít k řetězení dalších zařízení.

Tento port nepřijímá vstup PoE a nevychází z něj.

Tento port nelze použít jako sekundární připojení v redundantních sítích – sítové porty 1 a 2 vždy fungují jako 2portový přepínač.

1. Sekundární napájecí vstup*

DC vstup s uzamykatelným konektorem pro použití tam, kde není k dispozici Power-over-Ethernet (PoE). Lze použít ve spojení s PoE.

Když jsou k dispozici oba napájecí zdroje, bude PoE výchozím zdrojem.

1. Line Out XLR

Dva symetrické výstupní kanály, které lze například použít pro monitorové reproduktory.

(Pasivní reproduktory budou vyžadovat externí zesílení). Softwarově volitelná maximální výstupní úroveň +18 / +24 dBu.

1. Místní analogové vstupy

Kombinované konektory pro vstupy Local Mic/Line nebo Instrument. Vyvážené XLR pro mikrofonní/linkové zdroje, mono TS jack pro nástrojový vstup; automatická detekce typu vstupu. +48V fantomové napájení bude deaktivováno, když je vložen 1/4" TS konektor.

*Ze zdravotních a bezpečnostních důvodů nezapínejte RedNet X2P během sledování přes sluchátka.

Viz Dodatek na straně 16 pro vývody konektoru.

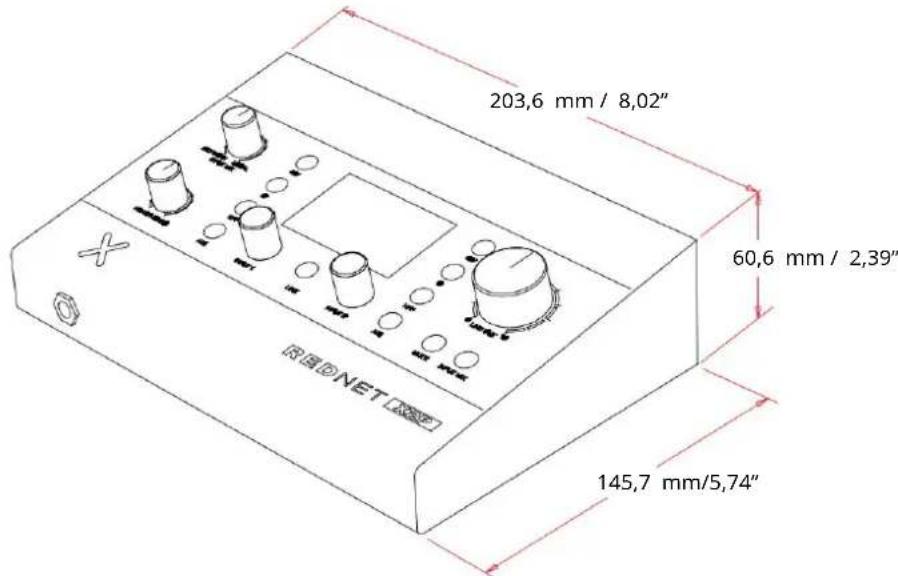

Fyzikální vlastnosti

203,6 mm / 8,02" 60,6 mm / 2,39" 145,7 mm/5,74"

Rozměry RedNet X2P jsou znázorněny na obrázku výše.

RedNet X2P váží 1,04 kg a je vybaven gumovými nožičkami pro montáž na stůl. Základní deska obsahuje vnitřní závit 3/8" BSW, takže jednotku lze namontovat na mikrofonní stojan.

Slot pro zámek Kensington se nachází na levém bočním panelu a umožňuje uživateli zajistit zařízení.

RedNet X2P generuje málo významného tepla a je chlazen přirozenou konvekcí.

Poznámka. Maximální provozní teplota prostředí je 45°C / 113°F.

Požadavky na napájení

RedNet X2P Ize napájet ze dvou samostatných zdrojů: Power-over-Ethernet (PoE) nebo DC vstup přes externí sítový zdroj.

Standardní požadavky na PoE jsou: 37,0–57,0 V @ 1–2 A (přibližně) – jak je dodává mnoho vhodně vybavených přepínačů a externích PoE injektorů. Pamatujte, že PoE lze přijmout pouze na sítovém portu 1 a že napájení není přenášeno jako výstup na sítovém portu 2.

Použité PoE injektory by měly být schopné Gigabit.

Chcete-li použít vstup 12V DC, připojte dodaný externí napájecí zdroj do sousední sítové zásuvky.

Používejte pouze DC PSU dodávaný s RedNet X2P. Použití jiného externího spotřebního materiálu může ovlivnit výkon nebo poškodit jednotku.

Když jsou připojeny PoE i externí DC zdroje, PoE se stane výchozím zdrojem.

Spotřeba energie RedNet X2P je: DC napájení: 13,32 W, PoE: 11,0 W

Vezměte prosím na vědomí, že RedNet X2P ani jiné uživatelsky vyměnitelné komponenty jakéhokoli typu nemají žádné pojistky. Oznamte prosím všechny servisní problémy týmu zákaznické podpory (viz „Zákaznická podpora a servis jednotky“ na straně 21).

PROVOZ REDNET X2P

První použití a aktualizace firmwaru

Váš RedNet X2P může při první instalaci a zapnutí vyžadovat aktualizaci firmwaru*. Aktualizace firmwaru jsou spouštěny a zpracovávány automaticky aplikací RedNet Control.

*Je důležité, aby proces aktualizace firmwaru nebyl přerušen – bud vypnutím napájení RedNet X2P nebo počítače, na kterém RedNet Control běží, nebo odpojením od sítě.

Čas od času Focusrite vydá aktualizace firmwaru RedNet v rámci nových verzí RedNet Control. Doporučujeme udržovat všechny jednotky RedNet aktuální s nejnovější verzí firmwaru dodávanou s každou novou verzí RedNet Control.

Aplikace RedNet Control automaticky informuje uživatele, zda je k dispozici aktualizace firmwaru.

Digitální hodiny

Každý RedNet X2P se automaticky uzamkne na platném síťovém masteru prostřednictvím připojení Dante. Alternativně, pokud síťový master ještě není přítomen, může být jednotka zvolena jako síťový master uživatelem.

RedNet X2P je schopen pracovat při specifikovaném procentuálním zvýšení nebo stažení, jak je vybráno v Dante Aplikace ovladače (schopnost Dante Ultimo):

• 44,1 kHz
• 48 kHz
• 88,2 kHz
• 96 kHz
• Vytáhněte nahoru/dolů:

° -4 %
° -0,1 %
° 0 %
° +0,1 %
° +4,1667 %

Provoz... Pokračování

Uzamčení predního panelu

Ovládací prvky na předním panelu lze uzamknout, aby se zabránilo náhodné úpravě; k dispozici jsou tři režimy blokování: 'Preamp Control', 'Line Out Control' a oba režimy dohromady. Pamatujte, že když je aktivní Lockout, jsou deaktivovány pouze ovládací prvky na předním panelu - změny ovládání přes sít' budou stále možné.

Blokování lze aktivovat a deaktivovat z nabídky Nástroje nebo stisknutím spínače LINK na předním panelu na déle než 1,5 sekundy. Režim uzamčení se volí pomocí nabídky Nástroje. Viz strana 14.

Ovládání předzesilovače – Následující ovládací prvky budou deaktivovány:

• Enkodéry vstupní úrovně
  • + 48V
• Fáze
  • HPF
  • VZDUCH
• Link - Toto nedeaktivuje zámek předního panelu (>1,5 s)

Line Out Control - Následující ovládací prvky budou deaktivovány:

• Line Output Level Pot
- Sítový/místní mixovací hrnec - Úrovně sluchátek lze stále upravovat • Ztlumit
- Toto nezakáže Reverse ID (>1,5 s)
• Vstupní mix

Poznámky:

- Pokud se hrnce s úrovní přesunou, když je aktivní blokování ovládání linkového výstupu, bude nutné hrnec vrátit do jeho předběžného uzamčení pozici, než se nové změny úrovně projeví. (To zabraňuje náhlým skokům ve výstupní úrovni.)

- Uzamčení předního panelu bude pokračovat po restartu a/nebo vypnutí napájení.

- Pokud se uživatel pokusí ovládat zamčený spínač na předním panelu, ikona „Zamčeno“ na LCD 5krát zabliká.

- Pokud se uživatel pokusí ovládat uzamčený hrnec na předním panelu, ikona „Zamčeno“ na LCD bude blikat, zatímco je ovládání zapnuto. upraveno a poté přibližně 2,5 s.

DALŠÍ KOMPONENTY SYSTÉMU REDNET

Hardwarová řada RedNet zahrnuje různé typy I/O rozhraní a karty digitálního zvukového rozhraní PCIe/PCIeR, které jsou instalovány v hostitelském počítači systému nebo v šasi. Všechny I/O jednotky lze považovat za „Break-Out“ (a/nebo „Break-In“) boxy do/ze sítě a všechny jsou zabudovány do 19" rackových skříní napájených ze sítě, pokud není uvedeno jinak. K dispozici jsou také tři softwarové položky, RedNet Control (viz níže), Dante Controller a Dante Virtual Soundcard.

OVLÁDÁNÍ REDNET 2

RedNet Control 2 je přizpůsobitelná softwarová aplikace Focusrite pro ovládání a konfiguraci rozhraní RedNet a Redrange. Grafické znázornění každého zařízení ukazuje jeho úrovně ovládání a nastavení funkcí, měříče signálu a také kritické stavové indikátory pro napájecí zdroje, stav hodin a primární/sekundární sítová připojení.

Maximálně čtyři relace RedNet Control mohou spustit jeden RedNet X2P najednou. Plugin ukáže, zda bylo dosaženo maximálního počtu dostupných relací.

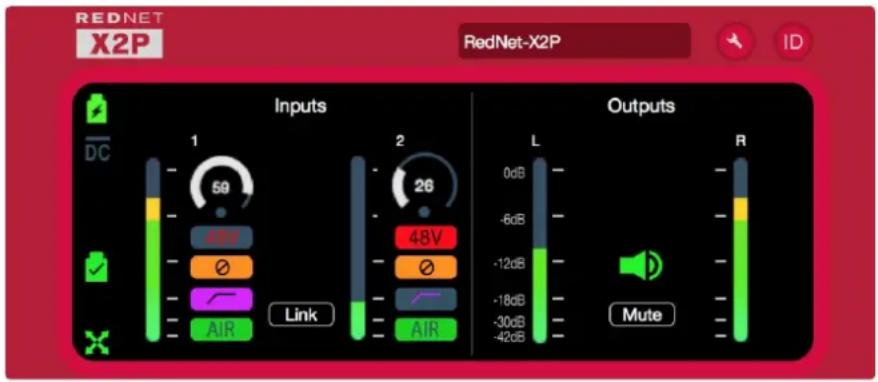

Grafické uživatelské rozhraní RedNet Control pro jednotku RedNet X2P je zobrazeno níže.

REDNET X2P RedNet-X2P ID Inputs 1 59 48V Air 2 26 48V Air L 0dB -6dB -12dB -18dB -30dB -42dB Outputs R Mute

Obrázek ukazuje zesílení a nastavení funkcí vstupních kanálů předzesilovače, měřiče úrovně pro vstupy a výstupy plus indikátory napájení a stavu sítě. Úplné podrobnosti o ovládání a nastavení pomocí softwaru najdete v části 'Ovládání zařízení' v RedNet Control Operator's Manual.

Vstup napájení PoE – Svítí, pokud je stejnosměrné napájení přijímáno přes ethernetový kabel.

Vstup napájení stejnosměrného zdroje – Svítí, pokud je napájení přijímáno z externího stejnosměrného zdroje.

Uzamčeno – Jednotka je úspěšně uzamčena k síti (pokud není uzamčena, změní se na červený krížek).

Network Master - Svítí, pokud je jednotka masterem sítě.

ID (identifikace)

Kliknutím na ikonu ID bude identifikovat ovládané fyzické zařízení blikáním jeho předního panelu „+48V“, „HPF“, „Phase“, „Air“ a „Link“ se rozsvítí LED na dobu 10s.

Stav ID Ize zrušit stisknutím libovolného spínače na předním panelu během 10 sekund. Po zrušení se spínače vrátí do své normální funkce.

Reverzní ID

Požadavek Reverse ID z jednotky RedNet X2P bude blikat na černém pozadí v GUI zařízení.

Nabídka Nástroje

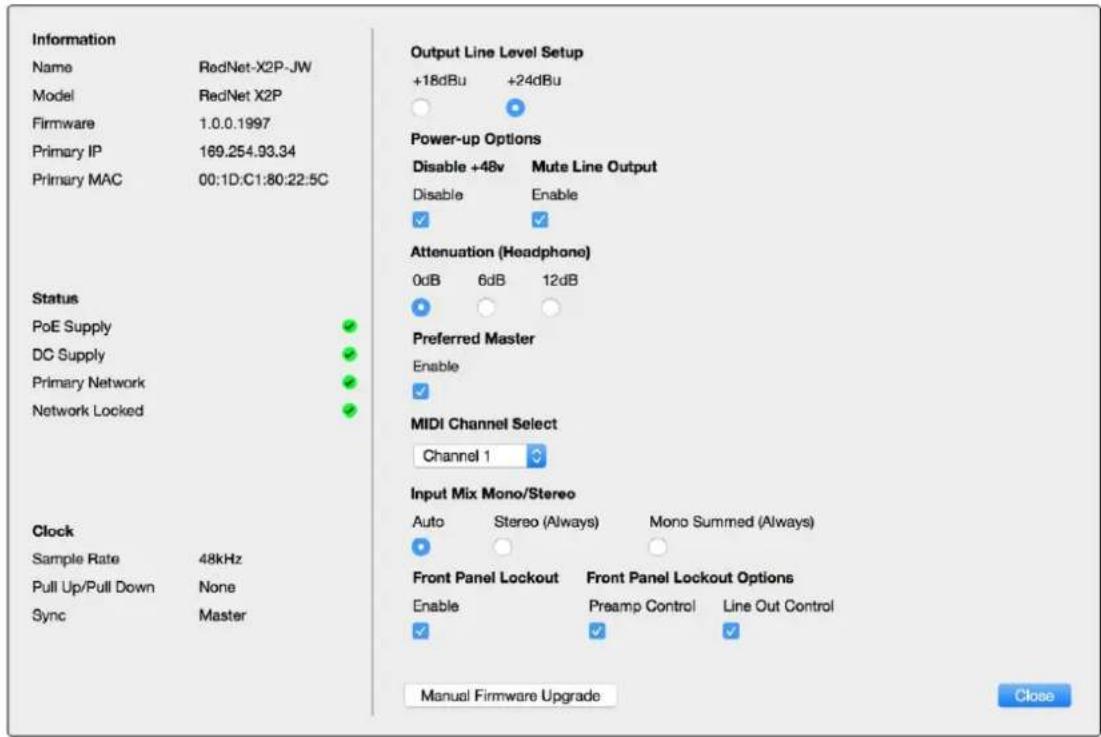

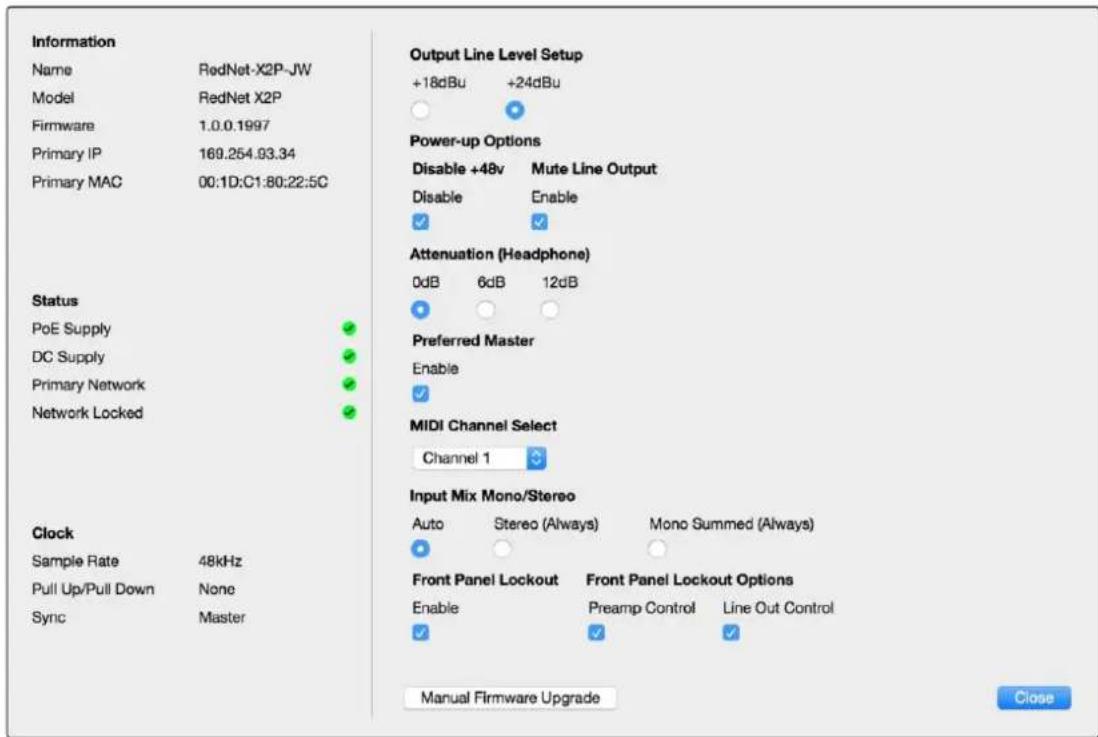

Kliknutím na ikonu Nástroje 📣 zobrazí okno Nastavení systému:

Output Line Level Setup - Nastavuje výstupní úroveň analogové linky na 0dBFS:

• +18dBu
• +24dBu (výchozí nastavení z výroby)

Power-up Options - stav zapnuto/vypnuto (tovární výchozí nastavení je Enabled).

• Mute Line Output - stav zapnuto/vypnuto (tovární výchozí nastavení je povoleno).
• Zakázat +48V – stav zapnuto/vypnuto. Je-li povoleno, nastavení fantomového napájení místního vstupu 1 a 2 budou po zapnutí obnoveny do předchozího stavu.

Útlum (sluchátka) – Hlasitost výstupu sluchátek lze zeslabit tak, aby odpovídala různým citlivostem sluchátek. Dostupná nastavení jsou:

• 0 dB
• 6 dB
• 12 dB (tovární výchozí nastavení)

MIDI Channel Select - Vyberte MIDI kanál, „Off“, „1“ - „16“, na který bude jednotka reagovat.

Nabídka Nástroje... Pokračování

• Výchozí nastavení je „Vypnuto“
• K dispozici je 16 kanálů, což umožňuje maximálně 16 nezávislých řídicích cest RedNet X2P
• Dvě zařízení by neměla být nastavena na stejný MIDI kanál
• Výběr MIDI kanálu je uložen v počítači, nikoli v zařízení. Proto při ovládání stejné jednotky z jiného počítače nemusí být přiřazení MIDI kanálů stejné

Pro více informací si stáhněte uživatelskou příručku MIDI Control User Guide z www.focusrite.com

Vstupní mix Mono/Stereo - Přížuje provozní režim pro místní vstupy předzesilovače:

• 'Auto' – Režim je určen nastavením přepínače Link: Přepínač spojení, Zapnuto: Stereo Link switch, Off: Mono-Summed
- Stereo (vždy)
- Mono součet (vždy)

Uzamčení predního panelu - stav zapnuto/vypnuto.

Možnosti uzamčení předního panelu – Vybere, které ovládací prvky budou ovlivněny, když je uzamčení aktivní:

• Ovládání předzesilovače
  • Line Out Control

Dodatky

1 - Vývody konektoru

Ethernetové konektory (Dante)

Typ konektoru: Zásuvka RJ-45 (EtherCON).

Platí pro: SÍT 1 a 2

Pin Cat	6 Core	PoE A PoE B
1	Bílá + oranžová	DC+
2	oranžový	DC+
3	Bílá + zelená	DC
4	Modrý
5	Bílá + modrá
6	Zelená	DC
7	Bílá + hnědá
8	Hnědý

Informace o PoE platí pouze pro síťový port 1

XLR konektory

Typ konektoru: Zásuvka XLR(M)-3

Kolík	Signál
1	Obrazovka
2	Hot (+ve)
3	Studený (-ve)
T (Tip)S (rukáv) zem	Instrument In

1/4" Jack konektor

Typ konektoru: Stereo zásuvka

2 - Informace o ovzduší

Air je název, který dáváme zvukovému podpisu klasického transformátorového ISA předzesilovače. Naši zákazníci poprvé vymysleli tento název jako jednoduchý popis efektu, který předzesilovač ISA přidal k jejich zvukovým nahrávkám. Tří nejvýznamnější atributy konstrukce transformátoru, které vytvářejí efekt „vzduchu“, jsou:

• Interakce mikrofonu, vytvořená jedinečnou vstupní impedancí vazby transformátoru s výstupní impedance mikrofonu.
• Čistota, vytvořená nízkým zkreslením a vysokou linearitou konstrukce transformátoru a předzesilovače.
• Náklon frekvenční odezvy vytvořený rezonancí transformátoru, což má za následek zdůraznění vyšší frekvenční obsah zvuku.

Zapnutím Air přepnete impedanci předzesilovače a umožníte „efekt rezonance transformátoru“, což dává nahrávkám z mikrofonu vzduch a čistotu předzáznamu mikrofonu založeného na transformátoru ISA.

Výkon a specifikace

Mikrofonní / linkové vstupy
Všechna měření provedená při maximálním zesílení, pokud není uvedeno jinak, RS = 150Ω
Rozsah zisku	0 až 68 dB v krocích po 1 dB
Maximální vstupní úroveň	>+24 dBu, minimální zisk
Vstupní impedance	6,2 kΩ, elektronicky vyvážený | Vzduchový režim: 2,2 kΩ
Poměr signálu k šumu	-120 dB 'A'-Weighted (typické), minimální zisk
Frekvenční odezva	20 Hz - 35 kHz ±0,1dB | Vzduchový režim: zesílení 2 dB při 10 kHz a -2 dB při 20 kHz (ref. 1 kHz)
THD + ŽENY	-103 dB (0,0007 %) @ -1 dBFS
HPF	-3 dB @ 80 Hz, 12 dB/oktávu
A	<-130 dBu 'A'-váha (typická)

Přístrojové vstupy
Všechna měření provedená při maximálním zesílení, pokud není uvedeno jinak, RS = 600Ω
Rozsah zisku	0 až 68 dB v krocích po 1 dB
Maximální vstupní úroveň	> +15 dBu
Vstupní impedance	2 MΩ
Poměr signálu k šumu	-118 dB 'A'-Vážený
Frekvenční odezva	20 Hz – 35 kHz ±0,1 dB | Vzduchový režim: zesílení 2 dB při 10 kHz a -2 dB při 20 kHz (ref. 1 kHz)
THD + ŽENY	<-100dB (0,001%) @ -1 dBFS, zisk 16 dB
HPF	-3 dB @ 80 Hz, 12 dB/oktávu

Výstupy na úrovni linky
Všechna měření byla provedena na referenční úrovni +24dBu, maximální zisk, RL = 100kΩ
Referenční úroveň 0 dBFS	+18 nebo +24 dBu, přepínatelné
Frekvenční odezva	20 Hz - 35 kHz ±0,1dB
THD + ŽENY	<-104 dB (0,0006 %) při -1 dBFS
Dynamický rozsah	120 dB 'A'-vážené (typické), 20 Hz - 20 kHz

Výkon a specifikace ... Pokračování

Sluchátkový výstup
Všechna měření byla provedena na referenční úrovni +19dBm, maximální zisk, RL = 600Ω
Referenční úroveň 0 dBFS	>+19 dBm
Frekvenční odezva	20 Hz - 20 kHz ±0,2 dB
THD + ŽENY	<-103 dB (0,0007 %) při -1 dBFS
Dynamický rozsah	117 dB 'A'-vážené (typické), 20 Hz - 20 kHz
Výstupní impedance	5Ω
Impedance sluchátek	32Ω - 600Ω

Digitální výkon
Podporované vzorkovací frekvence	44,1 / 48 / 88,2 / 96 kHz (-4 % / -0,1 % / +0,1 % / +4,167 %) při 24 bitech
Zdroje hodin	Interní nebo od Dante Network Master

Konektivita
Přední panel
sluchátka	1/4" stereo Jack konektor
Zadní panel
Mikrofon/linka/nástroj Vstup	2 x Uzamykací Combo XLR
Linkový výstup	2 x XLR-3 samec
Sít'	2 x etherCON, kompatibilní také se standardními konektory RJ45
PSU (PoE a DC)	1 x vstup PoE (sítový port 1) a 1 x DC 12V vstupní konektor se zámkem

Výkon a specifikace... Pokračování

Indikátory / ovládací prvky na horním panelu
LCD obrazovka	Kombinovaný displej pro stav a měření
Kodéry	2 x kodéry: místní vstupy 1 a 2
Hrnce	3 x Pot: Sluchátkový výstup, Linkový výstup, Network/Local Mix
Přepínače	11 x přepínače s LED diodami: 2 x 48V, 2 x ∅, 2 x HPF, 2 x „AIR“, Link (kombinuje funkci vstupního kodéru), Mute (ztlumí linkový výstup), Input Mix (odesílá mix signál do linkových výstupů)

Rozměry
Výška (pouze podvozek)	60,6 mm / 2,39"
Šířka	203,6 mm / 8,02"
Hloubka (pouze podvozek)	145,7 mm/5,74"

Hmotnost
Hmotnost	1,04 kg

Napájení
Napájení přes Ethernet (PoE)	Vyhovuje standardu IEEE 802.3af třídy 0 Power-over-EthernetKompatibilní s PoE A nebo PoE B.
Zdroj stejnosměrného proudu	Napájení 1 x 12 V 1,2 A DC
Spotřeba	PoE: 11 W; DC: 13,32 W při použití dodávaného zdroje DC PSU

Environmentální
Provozní teplota	45°C / 113°F Maximální provozní teplota okolí

Záruka a servis Focusrite RedNet

Všechny produkty Focusrite jsou vyrobeny podle nejvyšších standardů a měly by poskytovat spolehlivý výkon po mnoho let, za předpokladu přiměřené péče, používání, přepravy a skladování.

U mnoha produktů vrácených v rámci záruky bylo zjištěno, že nevykazují vůbec žádnou závadu. Abyste se vyhnuli zbytečným nepříjemnostem při vracení produktu, kontaktujte prosím podporu Focusrite.

V případě, že se výrobní vada projeví na produktu do 12 měsíců od data původního nákupu, Focusrite zajistí bezplatnou opravu nebo výměnu produktu.

Výrobní vada je definována jako vada ve výkonu produktu, jak je popsán a publikován Focusrite. Výrobní vada nezahrnuje poškození způsobené přepravou po nákupu, skladováním nebo neopatrným zacházením, ani poškození způsobené nesprávným používáním.

Zatímco tuto záruku poskytuje Focusrite, záruční povinnosti plní distributor odpovědný za zemi, ve které jste produkt zakoupili.

V případě, že potřebujete kontaktovat distributora ohledně záručního problému nebo mimozáruční zpoplatněné opravy, navštivte: www.focusrite.com/distributors

Distributor vám následně poradí vhodný postup pro řešení záručního problému.

V každém případě bude nutné distributorovi poskytnout kopii původní faktury nebo pokladního dokladu. V případě, že nejste schopni poskytnout doklad o koupi přímo, měli byste kontaktovat prodejce, od kterého jste produkt zakoupili, a pokusit se od něj získat doklad o koupi.

Vezměte prosím na vědomí, že pokud si zakoupíte produkt Focusrite mimo zemi vašeho bydliště nebo podnikání, nebudete oprávněni žádat svého místního distributora Focusrite o dodržení této omezené záruky, i když můžete požadovat mimozáruční zpoplatněnou opravu.

Tato omezená záruka je nabízena výhradně na produkty zakoupené od autorizovaného prodejce Focusrite (definovaného jako prodejce, který produkt zakoupil přímo od společnosti Focusrite Audio Engineering Limited ve Spojeném království nebo od některého z jejích autorizovaných distributorů mimo Spojené království). Tato záruka je doplňkem k vašim zákonným právům v zemi nákupu.

Registrace vašeho produktu

Chcete-li získat přístup k virtuální zvukové kartě Dante, zaregistrujte svůj produkt na: www.focusrite.com/register

Zákaznická podpora a servis jednotky

Náš specializovaný tým zákaznické podpory RedNet můžete zdarma kontaktovat:

E-mail: [e-mail]

Telefon (Velká Británie): [phone]

Telefon (USA): [phone]

Odstraňování problémů

Máte-li problémy se svým RedNet X2P, doporučujeme, abyste nejprve navštívili naši databázi odpovědí podpory na adrese: https://pro.focusrite.com/technical-support
