NÁVOD K OBSLUZE Red 16Line FOCUSRITE

Rozsah až 64 in / 64 out audio rozhraní Thunderbolt™ s Pro Tools | Sítové audio připojení HD a Dante®

Uživatelská příručka

Focusrite®

Prosím, přečtěte:

Děkujeme, že jste si stáhli tuto uživatelskou příručku.

Použili jsme strojový překlad, abychom zajistili dostupnost uživatelské příručky ve vašem jazyce, omlouváme se za případné chyby.

Pokud byste raději viděli anglickou verzi této uživatelské příručky, abyste mohli používat svůj vlastní překladatelský nástroj, najdete to na naší stránce pro stahování:

downloads.focusrite.com

downloads.novationmusic.com

OBSAH

O této uživatelské příručce 4

Jednotkové odchylky 4

Obsah krabice 4

Systémové požadavky 4

Úvod .... 5 Klíčové

vlastnosti 5

Ovládací prvky a připojení 6

Přední panel – červená 4Pre / Červená 8Pre ...... 6

Přední panel – červená 8Line ......7

Přední panel – červený 16Line....8

Zadní panel – červená 8Line / červená 16Line ...... 10

Fyzikální vlastnosti .... 11 Požadavky na

napájení 11

Provoz 12

VSTUPY 12

Analogové vstupy 12 Ovládací

prvky vstupu 12 Obrazovka

přehledu předzesilovače 12 Zaostřovací

obrazovka predzesilovače 12

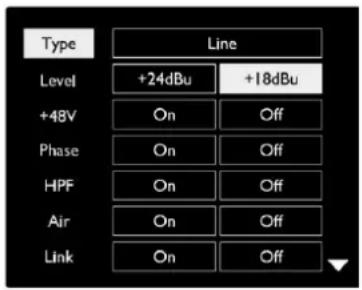

Konfigurace vstupu 13 Vstupní

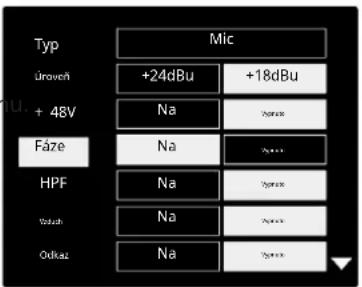

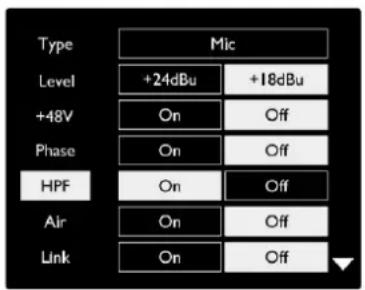

funkce 13 Funkce přepínání

kodéru 14 Linkové

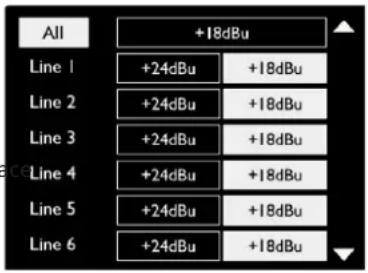

vstupy 14 Volba provozní

úrovně 14

DIGITÁLNÍ VSTUPY 15

TRADIČNÍ 15

S/PDIF 15

Vstup zpětné smyčky 15

DANTE SPOJENÍ 15

MONITOROVÁNÍ 16

Monitory 16

Displej monitoru 16 Ztlumit a

ztlumit 16

Sluchátka 16

Obsah

LCD MĚŘICÍ DISPLEJE 17

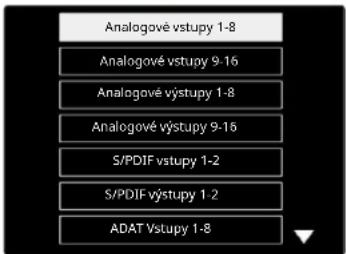

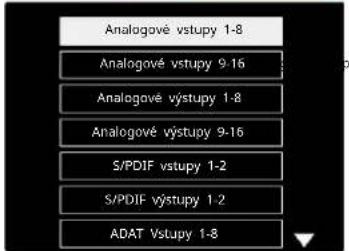

Červená 4Pre, Červená 8Pre a Červená 8Line .... 17 Výběr zdroje měříče – červená 4před a červená 8před .... 17 Výběr zdroje měříče – červená 8řádková .... 17

Červená řada 16....18 Hladinoměry 1–8 a 9–16....18 Měřič výstupu....18 Výb měříče....18

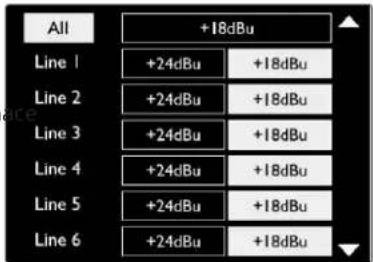

ANALOGOVÉ VÝSTUPY....19 Volba provozní úrovně....19

PŘIPOJENÍ THUNDERBOLT 20

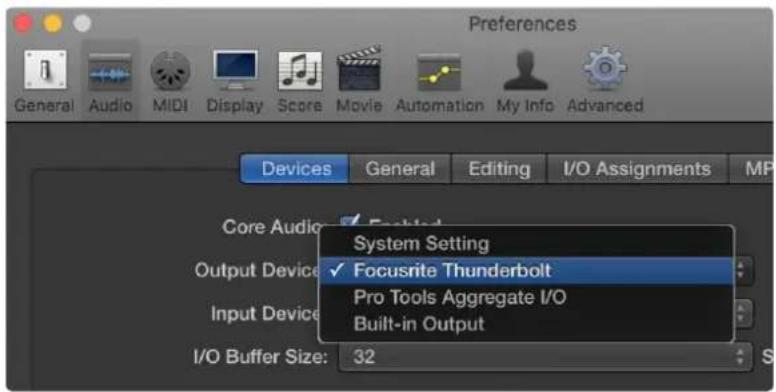

Nastavení Logic Pro X. 20

PŘIPOJENÍ PRO NÁSTROJE 21

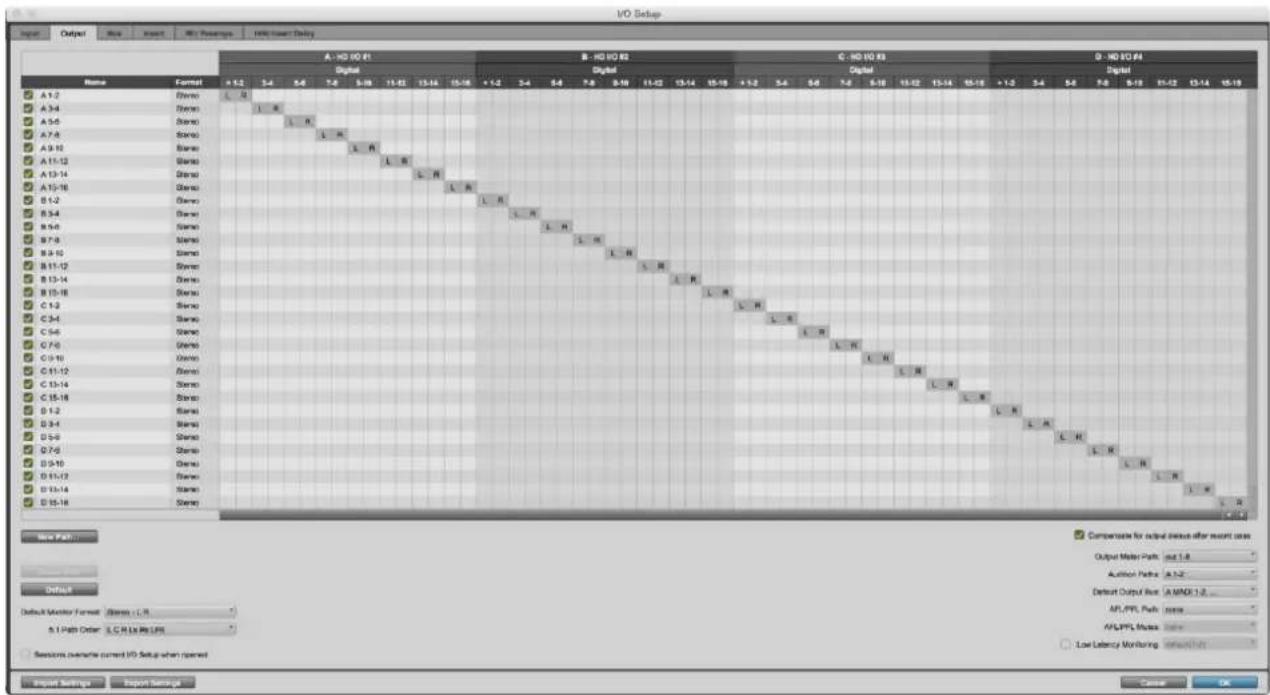

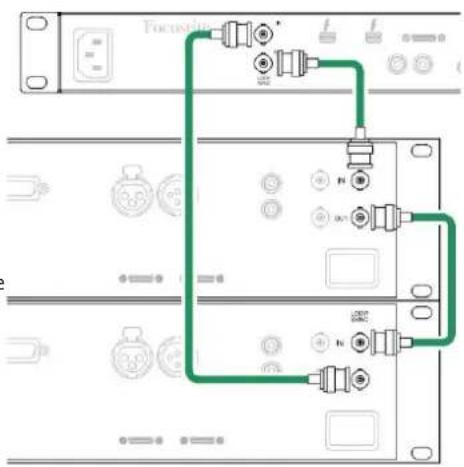

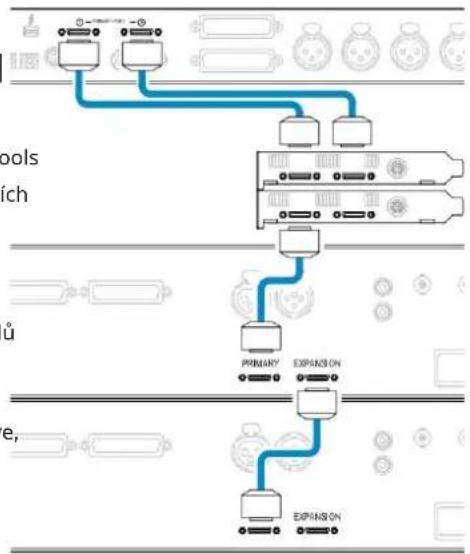

Použití jednotek červeného rozsahu s jinými Pro Tools | HD rozhraní....21 Synchronizace smyčky....21 Nastavení Pro Tools....22

Globální nastavení 23

hostitel 23

Synchronizovat 23

Zachovat 23

Úroveň I/O (pouze červená 16řádková) 23

Další komponenty systému Red 24

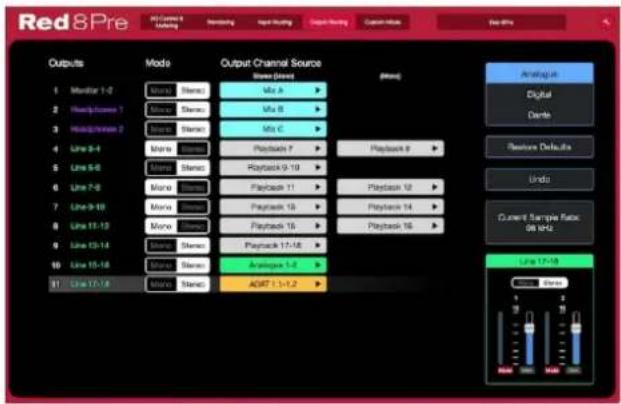

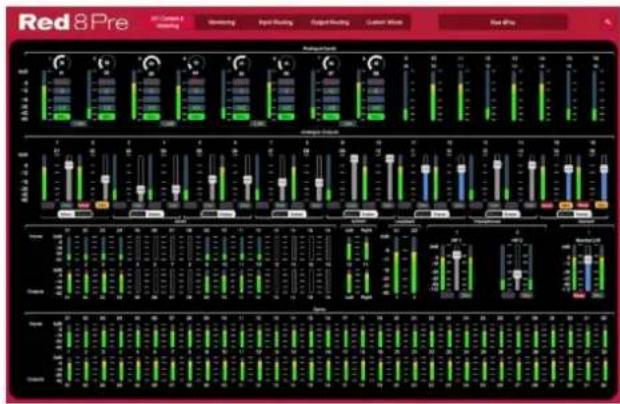

OVLÁDÁNÍ REDNET 2....24

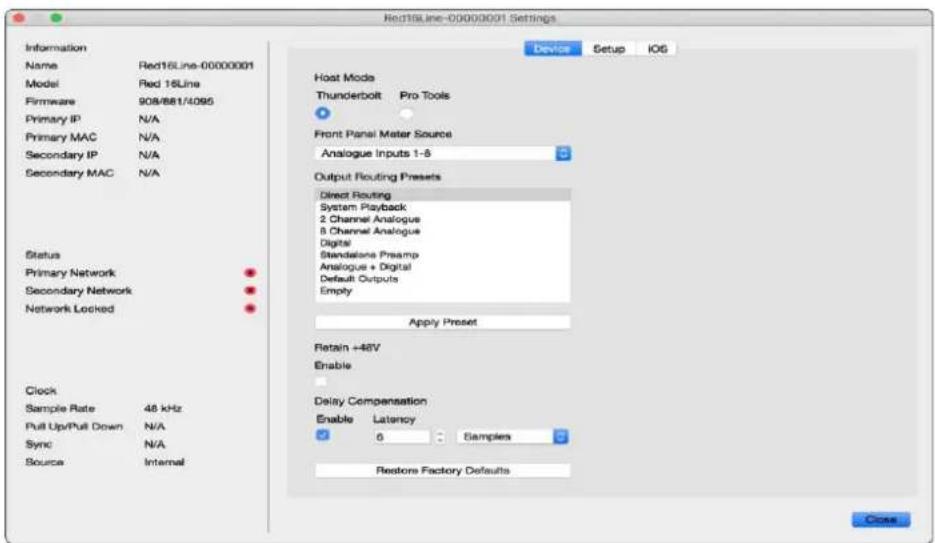

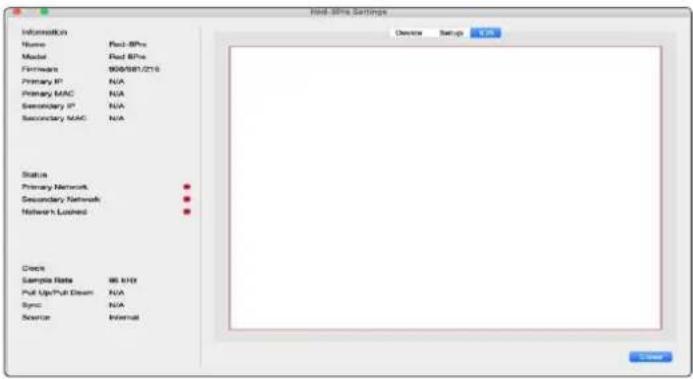

Nabídka Nástroje 24

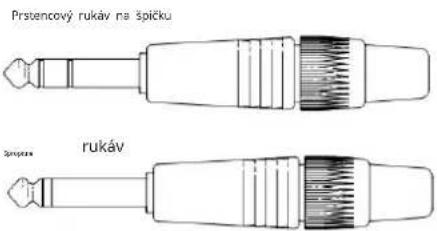

Přílohy 27 Příloha 1 – Vývody

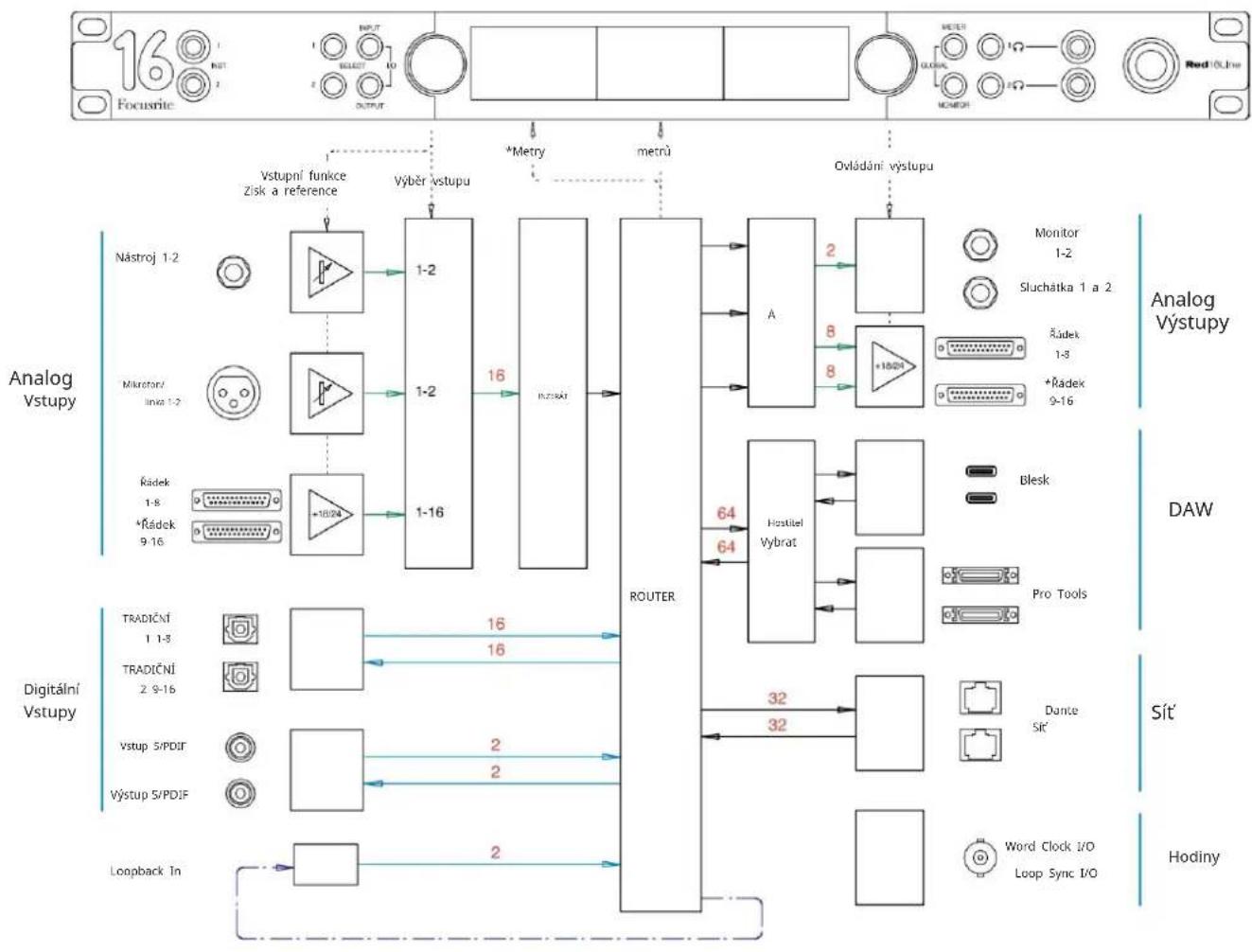

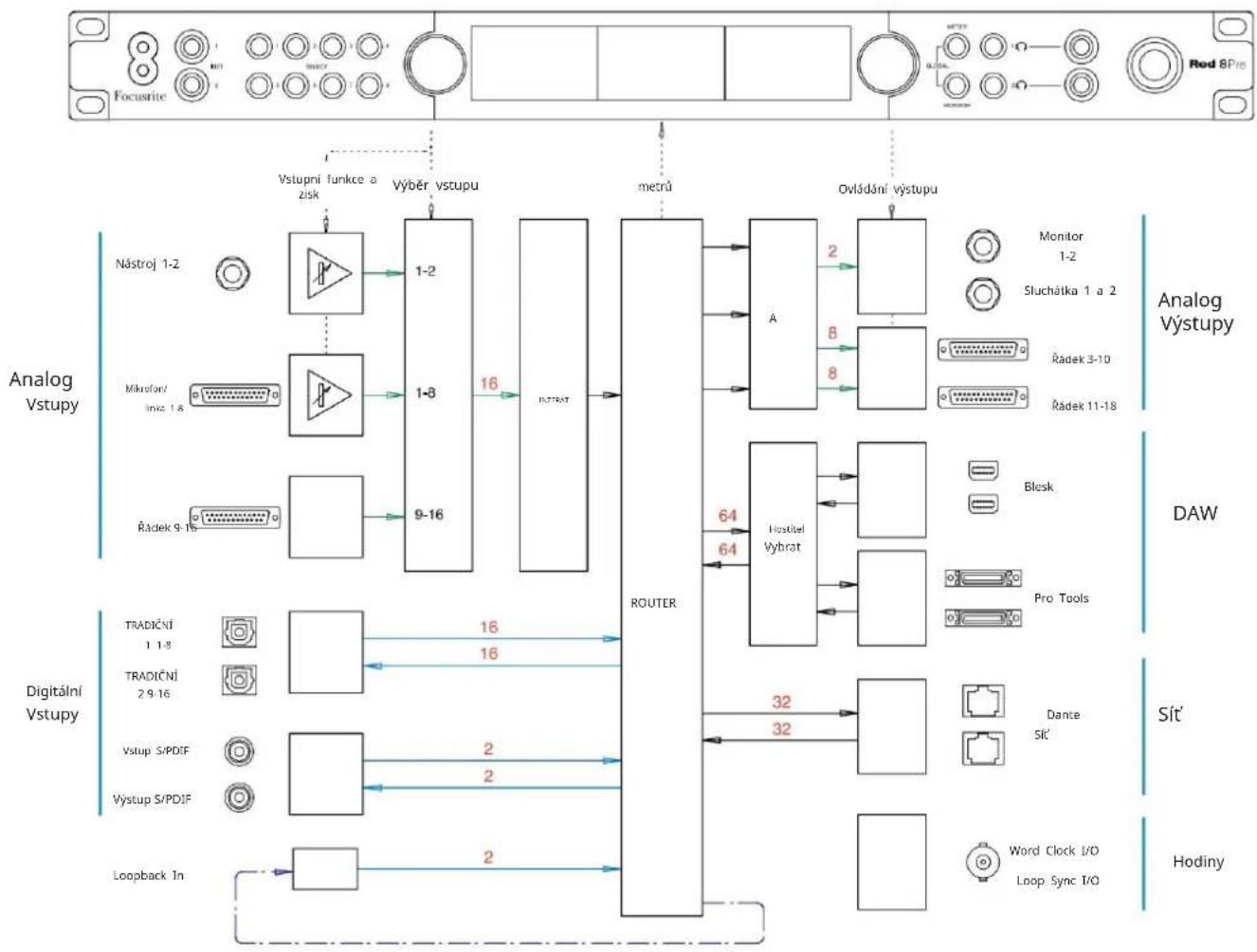

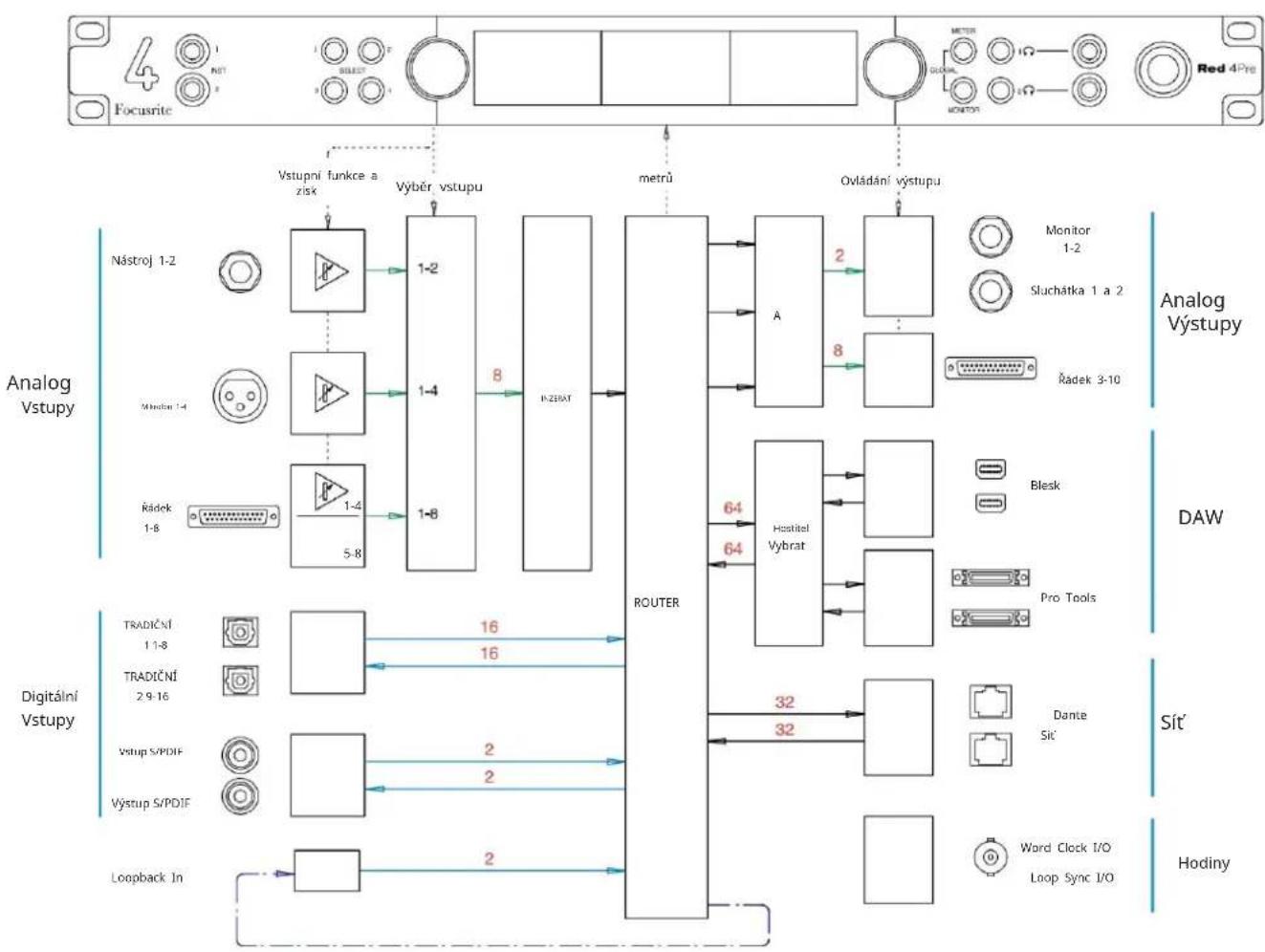

konektoru 27 Příloha 2 – Schémata

systému 29 Dodatek 3 – Přidělení I/O

kanálu 32 Dodatek 4 – Informace o

ovzduší 44

Výkon a specifikace....45 Záruka a servis Focusrite

Pro 48 Registrace

produktu 48 Zákaznická podpora a servis

jednotky 48 Odstraňování

problémů 48

O této uživatelské příručce

Tato uživatelská příručka platí pro všechny jednotky v řadě Red rozhraní Thunderbolt: Red 4Pre, Red 8Pre, Red 8Line a Red 16Line.

Poskytuje informace o instalaci, provozu a způsobu připojení každé jednotky do vašeho domácího nebo studiového systému.

Jednotkové odchylky

• Tam, kde se množství kanálů mezi jednotlivými zařízeními liší, jsou počty kanálů uvedeny v hranatých závorkách v pořadí: [Červená 4Před / Červená 8Před / Červená 8Řádek / Červená 16Řádek].

Např. „Konektory pro mikrofonní vstupy [4/8/2/2] jsou umístěny na zadním panelu.

• Jednotlivé rozdíly ve specifikaci budou označeny poznámkami, např. „(Není k dispozici na Red 16Line)“
• Tam, kde existují významné odchylky ve specifikaci, je pro každou verzi použita samostatná stránka.

Audinate® a Dante® jsou registrované ochranné známky společnosti Audinate Pty Ltd.

Thunderbolt™ je ochranná známka společnosti Intel Corporation nebo jejích dceřiných společností v USA a/nebo dalších zemích.

Obsah krabice

• Červená jednotka rozsahu
  • IEC AC sítový kabel
• 2m kabel Thunderbolt 2 (pouze červený 4Pre a červený 8Pre)
• 2m kabel Thunderbolt 3 - 20 Gb/s, 60 W (pouze červená 8Line a Červená 16Line)
• Registrační karta produktu, která poskytuje následující důležité informace: Sériové číslo jednotky
  Balíček kód - pro registraci vašeho produktu a pro přístup k vašemu bezplatnému softwaru

Požadavky na systém

• Apple Mac s alespoň jedním portem Thunderbolt, Thunderbolt 2 nebo Thunderbolt 3 nebo Pro Nástroje | HD systém pro připojení mini DigiLink
  K připojení libovolného
  Porty Thunderbolt nebo Thunderbolt 2 na port Thunderbolt 3

- Viz https://focusrite.com/downloads/os informace o kompatibilitě OS

- Internetové připojení pro stažení a instalaci softwaru a ovladače

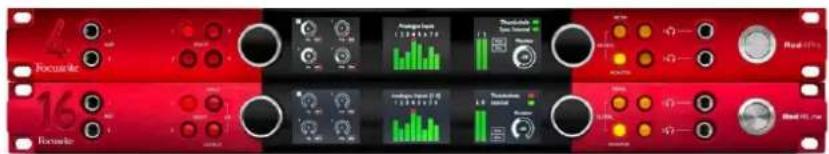

ÚVOD

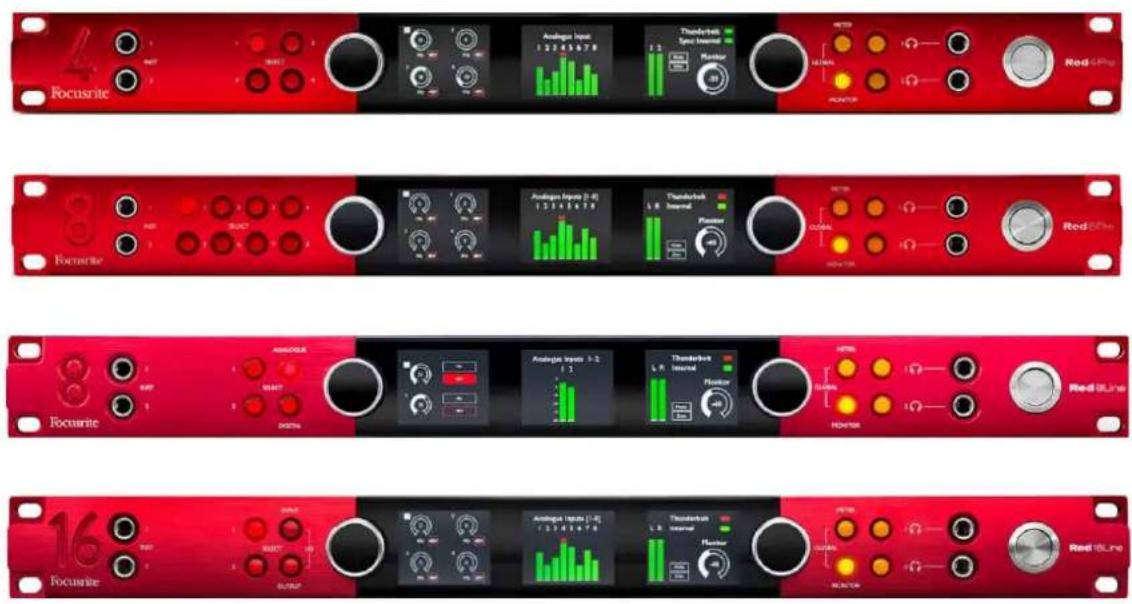

Děkujeme, že jste si zakoupili jednotku řady Focusrite Red.

Jednotky rozhraní červené řady kombinují duální Thunderbolt a Pro Tools | HD audio rozhraní s předzesilovači, vhodná pro širokou škálu aplikací pro integraci zvuku.

Všechny jednotky jsou vybaveny analogovými vstupy Mic, Line a Instrument se 14 nebo 22 analogovými výstupními kanály včetně nezávislého monitorování reproduktorů a sluchátek, digitálních I/O ADAT a S/PDIF plus LCD měříče. Červené jednotky poskytují rozhraní pro Pro Tools | Pracovní stanice vybavené HD a se svou vestavěnou kartou Dante jsou připraveny pro síťové rozšíření zvuku prostřednictvím dvou ethernetových portů.

Klíčové vlastnosti

• Dva porty rozhraní Thunderbolt pro přímé nebo zřetězené připojení (Thunderbolt 2 na Red 4Pre a Red 8Pre; Thunderbolt 3 na Red 8Line a Red 16Line).
  • [8/16/8/16] vstupní a výstupní signály na linkové úrovni přes konektory DB25 na zadním panelu.
  • [4/8/2/2] dálkově ovládané mikrofonní předzesilovače poskytující zisk až 63 dB, každý s fantomovým napájením, filtrem horní propusti, reverzací fáze a režimem 'Air'. Další informace viz Dodatek 3 na str. 28.
• Dva nástrojové vstupy přístupné přes přední 1/4" jacky.
• Analogové monitorování prostřednictvím vyhrazených symetrických 1/4" jack výstupů na zadním panelu, plus dva nezávislé sluchátkové výstupy na předním panelu.
• Digitální zařízení Ize připojit přes S/PDIF a duální optické ADAT I/O připojení.
• Dva primární konektory Mini DigiLink poskytují [58/64/58/64] vstupní a 64 výstupní kanály I/O do Pro Tools | HD.
• Duální ethernetové porty poskytují až 32 x 32 kanálů sítového rozšíření zvuku přes Dante.
• Konektory BNC umožňují synchronizaci nebo podřízení externím zařízením pomoci Word Clock nebo Loop Sync.
• Trvalý 8kanálový LCD displej (červený 4Pre, červený 8Pre a červený 8řádkový), volitelný pro zobrazení všech typů vstupů nebo výstupů.
• Dva 8kanálové LCD měříče (červená 16řádková) zobrazují 16 vstupů, 16 výstupů nebo kombinované I/O Pohled.
• Provozní úrovně linkového vstupu a výstupu lze volit na +18 dBu nebo +24 dBu, globálně nebo nezávisle pro každý kanál (pouze Red 8Line a Red 16Line).
• Jednoduché nastavení výběru hostitele a synchronizace.
• Aplikace RedNet Control 2 umožňuje úplné dálkové ovládání a nastavení hardwaru a jeho ovládání míchání a směrování.

Ovládací prvky a připojení

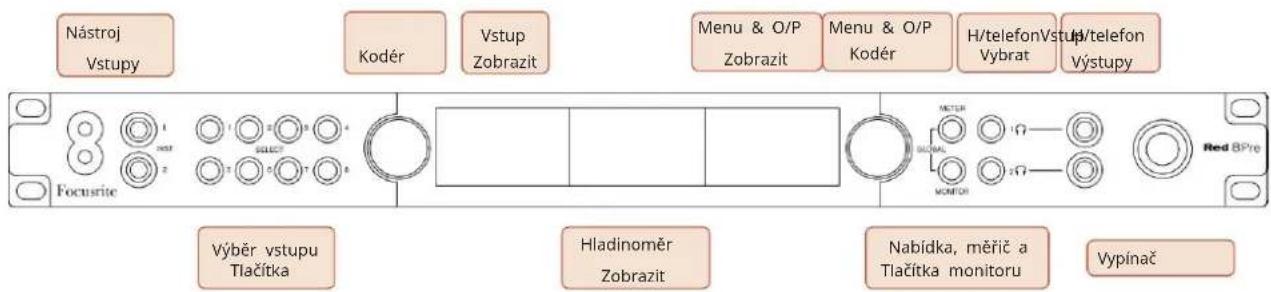

Přední panel - červená 4Pre / Červená 8Pre

Nástroj Vstupy Kodér Vstup Zobrazit Menu & O/P Zobrazit Menu & O/P Kodér H/telefonVstup Vybrat H/telefon Výstupy Focusrite 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

• Přístrojové vstupy. Dva vysokoimpedanční vstupy na 1/4" jack zásuvkách.
• Tlačítka Input Select poskytují přímý přístup k ovládání a nastavení nabídky pro analogový vstup kanály [1-4/1-8].
• Vstupní kodér a jeho přidružený vstupní displej se používají k výběru a úpravě nastavení konfigurační nabídky pro vstupní kanály; funguje také jako ovládání vstupního zisku pro aktivní kanál.
• Displej měříče úrovně je osmikanálový, přepínatelný LCD měřič, který je schopen zobrazovat skupiny vstupních a výstupních signálů.
• Output Encoder funguje jako ovládání hlasitosti pro výstupy pro monitor a sluchátka. Používá se také ke konfiguraci globálního nastavení systému, ovládání výběru měříče a výběru funkcí ztlumení a ztlumení monitoru. Jeho funkce je určena sousedními tlačítky Monitor, Meter a Headphone Select.
• Tlačítko Meter vyvolá nabídku pro výběr hladinoměrů na displeji výstupu.
• Tlačitko Monitor přířadí výstupní kodér funkćim monitoru reproduktoru.

Současným stisknutím tlačítek Meter a Monitor vstoupíte do globální konfigurační nabídky, kde je přiřazeno nastavení hostitele, hodin a zapnutí.

• Tlačítka Headphone 1 a 2 přiřadí Output Encoder vybranému ovládání sluchátek funkcí.
• Sluchátkové výstupy jsou standardní 1/4" TRS jacky.

Ovládací prvky a připojení...

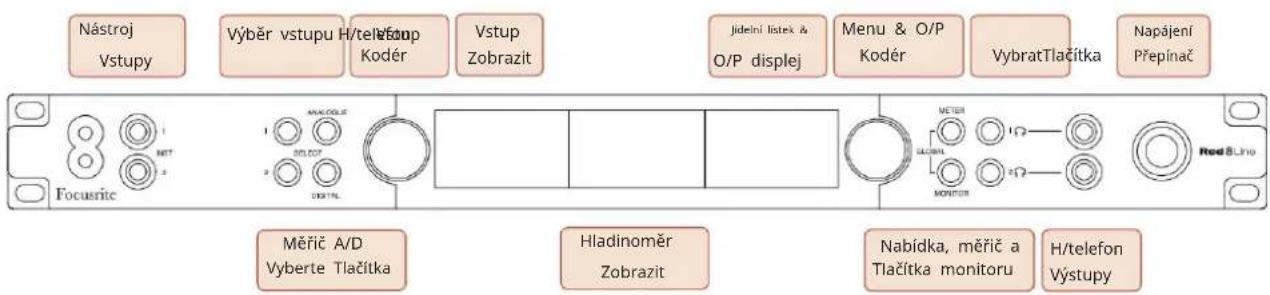

Přední panel - červená 8Line

Nástroj Vstupy Výběr vstupu H/televoup Kodér Vstup Zobrazit Jidelní listek & O/P displej Menu & O/P Kodér VybratTlačítka Napájení Přepínač Focusite Měřič A/D Vyberte Tlačítka Hladinoměr Zobrazit Nabídka, měřič a Tlačítka monitoru H/telefon Výstupy

- Přístrojové vstupy. Dva vysokoimpedanční nesymetrické vstupy na 1/4" jack zásuvkách.

- Tlačítka Input Select poskytují přímý přístup k nastavení nabídky pro kanály analogového vstupu 1&2.

- Vstupní kodér a jeho přidružený vstupní displej se používají k výběru a úpravě nastavení konfigurační nabídky pro vstupní kanály; funguje také jako ovládání vstupního zesílení pro vstupy 1&2.

- Displej měříče úrovně je osmikanálový, přepínatelný LCD měříč, který je schopen zobrazovat skupiny vstupních nebo výstupních signálů.

- Analogové tlačítko zobrazuje analogové signály na displeji hladinoměru; opětovným stisknutím analogového přepínáte mezi vstupy a výstupy.

- Tlačítko Digital zobrazuje digitální signály na displeji hladinoměru; skupina signálů, které se mají zobrazit, se vybírá stisknutím tlačítka Meter a poté otočením výstupního kodéru. Dalším stisknutím tlačítka Digital přepínáte mezi vstupy a výstupy.

- Output Encoder funguje jako ovládání hlasitosti pro výstupy pro monitor a sluchátka. Používá se také ke konfiguraci globálního nastavení systému, ovládání výběru digitálního měříče a výběru funkcí ztlumení a ztlumení monitoru. Jeho funkce je určena sousedními tlačítky Monitor, Meter a Headphone Select.

- Tlačitko Monitor přířadí výstupní kodér funkćim monitoru reproduktoru.

Současným stisknutím tlačítek Meter a Monitor vstoupíte do globální konfigurační nabídky, kde je přiřazeno nastavení hostitele, hodin a zapnutí.

- Tlačítka Headphone 1 a 2 přířadí Output Encoder vybranému ovládání sluchátek funkcí.

- Sluchátkové výstupy jsou standardní 1/4" TRS jacky.

Ovládací prvky a připojení...

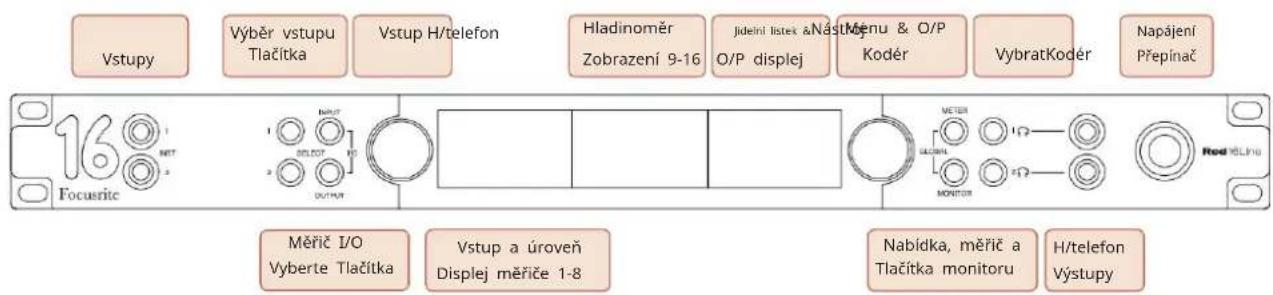

Přední panel - červený 16Line

Vstupy Výběr vstupu Tlačítka Vstup H/telefon Hladinoměr Zobrazení 9-16 Jidelní listek & Nást O/P displej Menu & O/P Kodér VybratKodér Napájení Přepínač 16 Focusic Měřič I/O Vyberte Tlačítka Vstup a úroveň Displej měřiče 1-8 Nabídka, měřič a Tlačítka monitoru H/telefon Výstupy

• Přístrojové vstupy. Dva vysokoimpedanční nesymetrické vstupy na 1/4" jack zásuvkách.
• Tlačítka Input Select poskytují přímý přístup k nastavení nabídky pro kanály analogového vstupu 1&2.
• Vstupní kodér a jeho přidružený vstupní displej se používají k výběru a úpravě nastavení konfigurační nabídky pro vstupní kanály; funguje také jako ovládání vstupního zesílení pro vstupy 1&2.
• Displeje měříče úrovně 1-8 a 9-16 jsou přepínatelné LCD měříče schopné zobrazovat vstupy, výstupy nebo kombinovaný I/O displej. Volba zobrazení se provádí pomocí tlačítek Input a Output – současným stisknutím obou tlačítek se volí kombinované I/O.
• Output Encoder funguje jako ovládání hlasitosti pro výstupy pro monitor a sluchátka. Používá se také ke konfiguraci globálního nastavení systému, ovládání výběru měřiče a výběru funkcí ztlumení a ztlumení monitoru. Jeho funkce je určena sousedními tlačítky Monitor, Meter a Headphone Select.

- Tlačítko Meter přepíná levou a prostřední LCD obrazovku mezi: informace o předzesilovači/metry 1&2 a metry 1-8/metry 9-16; druhé stisknutí vyvolá seznam zdrojů měříče na displeji výstupu.

- Tlačitko Monitor přiřadí výstupní kodér funkćim monitoru reproduktoru.

Současným stisknutím tlačítek Meter a Monitor vstoupíte do globální konfigurační nabídky, kde jsou přiřazena nastavení hostitele, hodin, zapnutí a I/O propojení.

• Tlačítka Headphone 1 a 2 přířadí Output Encoder vybranému ovládání sluchátek funkci.
• Sluchátkové výstupy jsou standardní 1/4" TRS jacky.

Ovládací prvky a připojení...

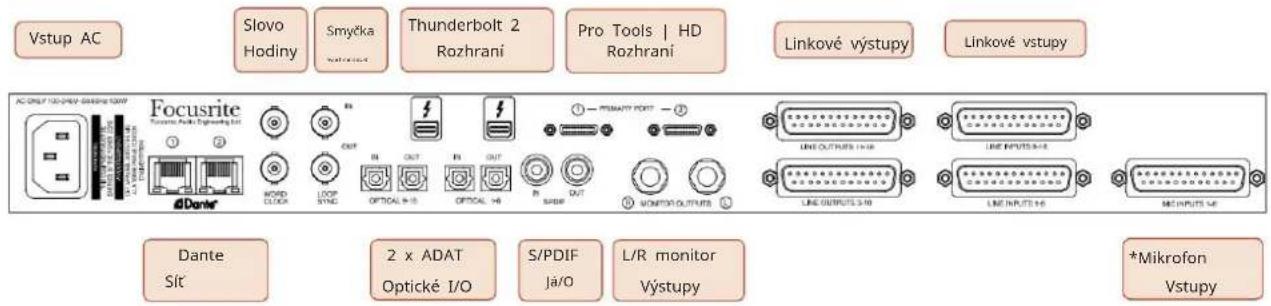

Zadní panel - červená 4Pre / Červená 8Pre

Červena 8Před zobrazením:

Vstup AC Slovo Hodiny Smyčka Thunderbolt 2 Rozhrani Pro Tools | HD Rozhrani Linkové výstupy Linkové vystupy AC ONLY 100-PREV GBRINIC 10MP Focusrite Tecnico Audio Engineering Unit Dante WORD CLOCK LOOP SYNC OUT OUT OUT OUT R SABIE P MONITOR OUTPUTS LINE OUTPUTS 1-10 LINE INPUTS 1-10 LINE OUTPUTS 3-10 LINE INPUTS 4-10 MIX INPUTS 5-10 Dante Sítc 2 x ADAT Optické I/O S/PDIF Já/O L/R monitor Výstupy *Mikrofon Vystupy

• Sítový vstup AC. Standardní IEC zásuvka pro připojení AC sítě. Jednotky jsou vybaveny „univerzálními“ napájecími zdroji, které jim umožňují pracovat s jakýmkoli napájecím napětím mezi 100 V a 240 V AC.
• Hodiny slov - Vstup umožnuje synchronizaci s hodinami slov.
• Word Clock - Výstup poskytuje výstup zvolené reference systémových hodin.
• Loop Sync I/O zásuvky umožňují integraci se standardním I/O řetězcem systému Pro Tools.
• Duální připojení Thunderbolt 2. Dva porty umožňují přímé nebo zřetězené připojení k vaší pracovní stanici/externím monitorům – řetězení/propojování jiných zařízení Red není povoleno.
• Pro Tools | HD rozhraní. Dva konektory Mini DigiLink Primary; použijte kabely Mini DigiLink pro připojení k Pro Tools | HDX PCIe karta nebo Pro Tools | HD Nativní systém.
• Linkové výstupy na [jeden/dvě] konektory DB25 samice.
• Linkové vstupy na [jeden/dva] konektory DB25 samice.

Pamatujte, že linkové vstupní obvody [1-4/1-8] lze znovu přiřadit ke konektorům nástroje (obvody 1&2) a/nebo mikrofonu, także nemusí být vždy dostupné na konektoru DB25. Další informace naleznete na straně 14.

• *Mikrofonní vstupy (červený 4Pre) na čtyřech zásuvkách XLR-3 s aretací.
• *Mikrofonní vstupy (červená 8Pre) na zásuvce DB25.

Pamatujte, že pro mikrofonní kabely s jednotlivými XLR bude vyžadován 8cestný adaptérový svazek DB25 samec na XLR-3 samice.

• Sít. Dva ethernetové konektory RJ45 pro síť Dante. Porty mohou být konfigurovány jako primární a sekundární na redundantních systémech – kde jsou k dispozici dvě nezávislé sítě, nebo jako dvouportový přepínač umožňující řetězení dalších jednotek.
• ADAT I/O 1 a 2. Dva nezávislé 8kanálové optické vstupy a výstupy ADAT využívající standardní konektory TOSLINK. Optický I/O 1 lze také použít v režimu „Optical S/PDIF“.
• S/PDIF I/O. 2-kanálové digitální rozhraní na RCA (phono) konektorech.
• Monitorování výstupů. Vvážené 1/4" TRS jacky pro připojení levého a pravého monitorového reproduktoru. Výstupy jsou na úrovni linky, takže nenapájené reproduktory budou vyžadovat externí zesílení.

Ovládací prvky a připojení ... Pokračování

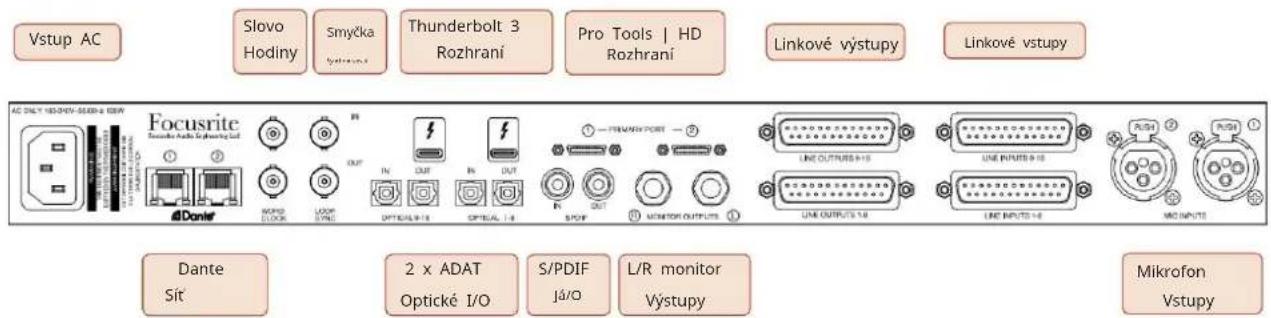

Zadní panel - červená 8Line / červená 16Line

Zobrazený červený 16řádek:

Vstup AC Slovo Hodiny Smyčka Thunderbolt 3 Rozhrani Pro Tools | HD Rozhrani Linkové výstupy Linkové vystupy AC ONLY HODNY-5000-1000 Focusrite Dante Sít 2 x ADAT Optické I/O S/PDIF Já/O L/R monitor Výstupy Mikrofon Vystupy

• Sítový vstup AC. Standardní IEC zásuvka pro připojení AC sítě. Red 16Line je vybaven „univerzálním“ napájecím zdrojem, který umožňuje provoz s jakýmkoli napájecím napětím mezi 100 V a 240 V AC.
• Hodiny slov - Vstup umožnuje synchronizaci s hodinami slov.
• Word Clock - Výstup poskytuje výstup zvolené reference systémových hodin.
• Loop Sync I/O zásuvky umožňují Red 16Line integraci se standardním I/O řetězcem systému Pro Tools.
• Duální připojení Thunderbolt 3. Dva porty umožňují přímé nebo zřetězené připojení k vaší pracovní stanici/externím monitorům – řetězení/propojování jiných zařízení Red není povoleno.
  • Pro Tools | HD rozhraní. Dva konektory Mini DigiLink Primary; použijte kabely Mini DigiLink pro připojení k Pro Tools | HDX PCIe karta nebo Pro Tools | HD Nativní systém.

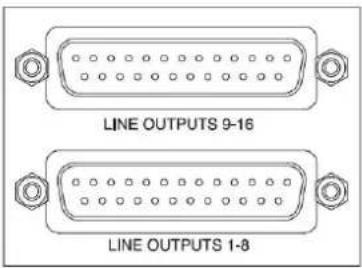

• Linkové výstupy na [jeden/dvě] konektory DB25 samice.

Konektory DB25 jsou zapojeny podle standardu AES59 (také známého jako analogový standard TASCAM).

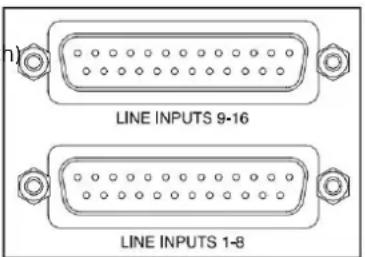

- Linkové vstupy na [jeden/dva] konektory DB25 samice.

Pamatujte, že linkové vstupní obvody 1 a 2 lze znovu přířadit ke konektorům mikrofonu a/nebo nástroje, także nemusí být vždy dostupné na vstupním konektoru. Další informace naleznete na straně 14.

• Mikrofonní vstupy na dvou konektorech XLR-3 samice.
• Sít. Dva ethernetové konektory RJ45 pro síť Dante. Porty mohou být konfigurovány jako primární a sekundární na redundantních systémech – kde jsou k dispozici dvě nezávislé sítě, nebo jako dvouportový přepínač umožňující řetězení dalších jednotek.
• ADAT I/O 1 a 2. Dva nezávislé 8kanálové optické vstupy a výstupy ADAT využívající standardní konektory TOSLINK. Optický I/O 1 lze také použít v režimu „Optical S/PDIF“.
• S/PDIF I/O. 2-kanálové digitální rozhraní na RCA (phono) konektorech.
• Monitorování výstupů. Vyvážené 1/4" TRS jacky pro připojení levého a pravého monitorového reproduktoru. Výstupy jsou na úrovni linky, także nenapájené reproduktory budou vyžadovat externí zesílení.

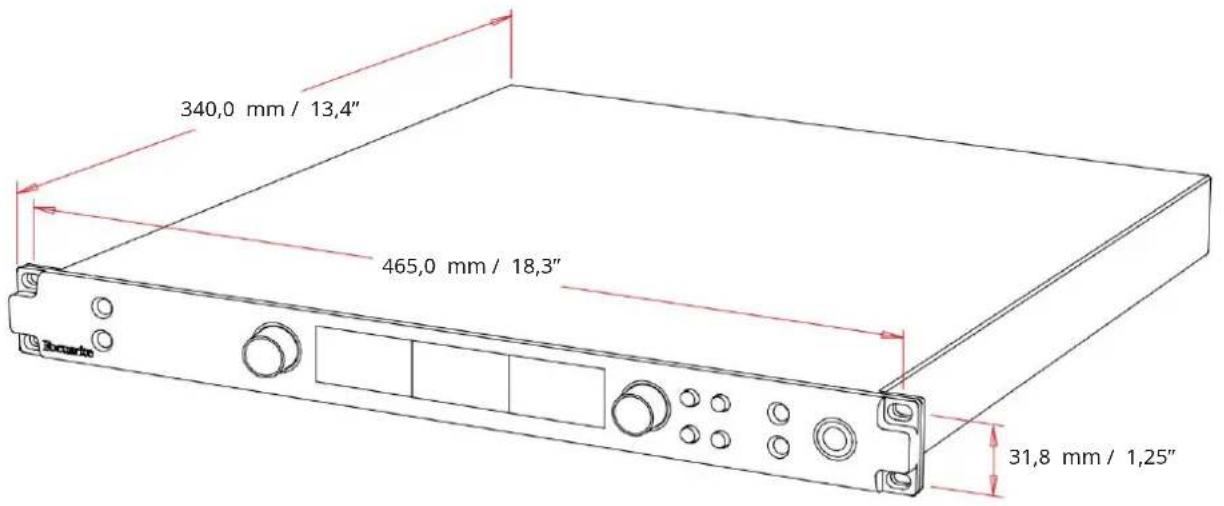

Fyzikální vlastnosti

340,0 mm / 13,4" 465,0 mm / 18,3" 31,8 mm / 1,25"

Rozměry pouzdra jsou znázorněny na obrázku výše.

Jednotky červené řady vyžadují 1U vertikálního rackového prostoru. Za každou jednotkou ponechte dalších 75 mm hloubky stojanu, aby bylo možné umístit kabely. Pro instalace v pevném prostředí (např. ve studiu) poskytnou montážní stojany* na předním panelu dostatečnou podporu. Pokud však mají být jednotky používány v mobilní situaci (např. v pouzdře pro cestování atd.), doporučuje se, aby byly ve stojanu použity boční nosné lišty nebo police. Hmotnost každé jednotky je uvedena v tabulce níže.

*Vždy používejte šrouby a klecové matice M6 speciálně navržené pro 19" racky. Vhodné komponenty odhalí vyhledávání na internetu pomocí fráze „klecové matice M6".

Chlazení probíhá pomocí ventilátoru ze strany na stranu; použité ventilátory jsou nízkootáčkové a nehlučné. Neinstalujte jednotku bezprostředně nad jiné zařízení, které generuje značné teplo, například výkonový zesilovač. Také se ujistěte, že při montáži do stojanu nejsou zablokovány boční větrací otvory.

Poznámka. Maximální provozní teplota prostředí je 40°C / 104°F.

Požadavky na napájení

Jednotky červené řady jsou napájeny ze sítě a obsahují „univerzálnapájecí zdroj, který může pracovat s jakýmkoliv střídavýmsítovým napětím od 100 V do 240 V. Připojení střídavým proudem je přes standardní 3pinový IEC konektor na zadním panelu. Spotřeba energie je uvedena v tabulce.

Inl"jodnotka		Hmotnost	Spotřeba energie
m	Červená 4Před	4,59 kg	35 W
	Červená 8Před	5,14 kg	65 W
	Červená 8Line 120 W	4,84 kg
	Červená řada 16	5,04 kg	120 W

S každou jednotkou je dodáván odpovídající IEC kabel – ten by měl být zakončen síťovou zástrčkou správného typu pro vaši zemi.

Vezměte prosím na vědomí, že v žádné jednotce nejsou žádné pojistky ani jiné uživatelsky vyměnitelné součásti jakéhokoli typu. Oznamte prosím všechny servisní problémy týmu zákaznické podpory (viz „Zákaznická podpora a servis jednotky“ na straně 48).

ÚKON

Vstupy

Každé zařízení řady Red má kapacitu pro připojení [8/16/8/16] analogových vstupů, dva nezávislé 8kanálové vstupy ADAT, 2kanálový vstup S/PDIF plus 32 vstupních kanálů Dante. Navíc lze přidat interní 2kanálový signál zpětné smyčky jako extra stereo vstup – podrobnosti viz strana 15.

Analogové vstupy

Analogové vstupy lze přířadit vstupním konektorům Line, Instrument nebo Mic. Tabulka ukazuje, které kanály lze přířadit každé jednotce červeného rozsahu:

Jednotka	Nástrojový mikrofon		Čára
Červená 4Před	Ch. 1-2 Ch. 1-4 Ch. 1-8
Červená 8Před		Ch. 1-8	Ch. 1-16Ch. 1-2
	Ch. 1-2	Ch. 1-2Červená 8LGhe 1-8
	Ch. 1-2Červená řada 16 Ch. 1-2		Ch. 1-16

Vstupní ovládací prvky

Výběr vstupu a konfigurace pro přiřaditelné kanály se provádí pomocí tlačítek výběru předzesilovače a kodéru vstupu.

Osvětlené tlačítko Select identifikuje ovládaný kanál.

• Stisknutím tlačítka Select se tento kanál stane aktivním Zapnutí vždy vybere kanál 1
• Stisknutím ("kliknutím") kodéru vstupu vybírá možnosti nabídky nebo ovládá funkci Toggle (viz strana 14)

Obrazovka prěhledu prědzesilovače

Stisknutím libovolného tlačítka pro výběr vyvoláte obrazovku Přehled na levém LCD displeji. Zobrazuje přiřazení vstupu, hodnotu zisku a stav fantomového napájení pro vstupní kanály zařízení.

Zvýrazněné číslo označuje aktuálně aktivní kanál.

Oříznutý kanál bude indikován tím, že se jeho pruh úrovně zisku změní na červenou – zrušte jej stisknutím tlačítka Select daného kanálu.

1 2 SELECT 3 4

Vyberte Tlačítka / Vstupní kodér Červená 4Před zobrazením

Obrazovka přehledu předzesilovače Červená 4Před zobrazením

Zaostřovací obrazovka předzesilovače

Stisknutí tlačítka Select vstupu vyvolá obrazovku Focus, která poskytuje další podrobnosti o nastavení daného kanálu.

Pokud během přibližně 3 sekund neprovedete žádné změny, displej se vrátí na obrazovku Přehled.

Zaostřovaci obrazovka předzesilovače Červená 4Pre a Červená 8Pre

Vstupy..

Konfigurace vstupu

Nastavení konfigurovatelných vstupních kanálů - možnosti typu vstupu a funkce - se vybírají prostřednictvím obrazovky Config Menu.

- Chcete-li vstoupit do nabídky Config, stiskněte a podržte tlačítko Select kanálu knoflík

Chcete-li tuto obrazovku opustit, stiskněte libovolné tlačítko pro výběr kanálu – nebo otočte kodér vstupu na možnost „Zpět“ a poté klikněte.

Type Level +48V Phase HPF Air Link Line +24dBu On On On On +18dBu Off Off Off Off

Obrazovka nabídky konfigurace kanálu Zobrazena červená 16řádka

Vstupní funkce

Následující funkce kanálu lze nastavit nebo zapnout/vypnout z obrazovky nabídky Konfigurace:

• Typ vybírá typ vstupu signálu, který má být použit pro kanál: Instrument > Mic > Line
• Úroveň (červená 8 řádků a 16 řádků) nastavuje provozní úroveň pro vybraný kanál. Všimněte si, že všechny ostatní nastavení funkce bude šedé, když je typ vstupu nastaven na 'Line'
  • +48V umožňuje phantomové napájení pro mikrofonní vstup
• Phase aplikuje fázovou inverzi na vybraný kanál
• Přepínače HPF v 80Hz horní propusti
• Vzduch změní vstupní charakteristiku mikrofonu a nástroje na režim „Air“. Viz příloha 4, strana 44, kde najdete další informace
• Link kombinuje sousední liché/sudé kanály, także fungují jako stereo pár. Po propojení Gain a změny typu vstupu u kteréhokoli ze spárovaných kanálů se použijí na oba Po propojení budou všechny rozdíly v nastavení zisku mezi těmito dvěma kanály zachovány.
• Zpět opustí obrazovku Config Menu a vrátí se na obrazovku Přehled Stisknutím libovolného tlačítka pro výběr kanálu také opustíte obrazovku nabídky Config

Chcete-li změnit vstupní funkci:

1 Otáčejte vstupním kodérem, dokud nebude požadovaná funkce zvýrazněno
2 Stisknutím kodéru vstupu můžete procházet typy vstupu nebo přepínat výběr

Type Level +48V Phase HPF Air Link Mic +24dBu On On On +18dBu Off Off Off Off Off

Volba funkce kanálu
Zobrazena červená 16řádka

Vstupy..

Funkce přepínání kodéru

Vstupní kodér lze naprogramovat tak, aby přepínal kteroukoli ze vstupních funkcí jediným stisknutím (tj. bez nutnosti vstupovat do obrazovky nabídky konfigurace). To může být velmi užitečné, když například experimentujete s fázováním mikrofor

Chcete-li vybrat funkci pro funkci přepínání vstupního kodéru:

1 Vstupte do obrazovky Config Menu
2 Přejděte na funkci požadovanou pro funkci přepínání
3 Stiskněte a podržte Input Encoder, dokud se nepotvrdí na vstupním displeji se zobrazí zpráva

Vybraná funkce se nyní zapíná/vypíná při každém kliknutí na kodér vstupu*. Poku je vybráno 'Typ' (výchozí), kliknutím na kodér vstupu budete procházet dostupné vstupy.

*Výběr funkce, která není pro aktuální typ vstupu k dispozici, nebude mít žádný účinek, ale funkce se uloží a aktivuje se, když je vybrán vhodný typ vstupu.

Typ úrovoří + 48V Fáze Mic +24dBu Na Na HPF Vozkuš Ódkaz Na +18dBu Vorace Vorace Vorace Vorace

Potvrzení přepnutí vstupního kodéru

Linkové vstupy

Ačkoli některé analogové vstupní kanály lze přířadit ke konektorům Mic a Instrument, zbývající linkové vstupy jsou vždy dostupné na konektoru (konektorech DB25 na zadním panelu.

Volba provozní úrovně

(Pouze červená 16linka – viz také: 'Nastavení úrovně vstupní/výstupní linky' na straně 26.)

Provozní úroveň pro každý linkový vstup lze přepínat mezi +18 dBu a +24 dBu, aby správně odpovídala dalšímu studiovému vybavení.

Chcete-li nastavit úroveň:

1 Stiskněte a podržte tlačitko Input, dokud se na displeji vstupu nezobrazí nabídka Level Selection
2 Přejděte na požadované číslo kanálu pro individuální výběr nebo na Vše pro globální výběr
3 Klepnutím na Input Encoder přepínejte mezi +18 dBu a +24 dBu
4 Pro ukončení stiskněte znovu tlačítko Input

Výběr vstupní a výstupní provozní úrovně lze propojit nebo odpojit. Další informa naleznete v části: Globální nastavení – Úroveň I/O na straně 23.

LINE INPUTS 9-16 LINE INPUTS 1-8

INPUT SELECT I/O OUTPUT

All Line 1 +24dBu +18dBu Line 2 +24dBu +18dBu Line 3 +24dBu +18dBu Line 4 +24dBu +18dBu Line 5 +24dBu +18dBu Line 6 +24dBu +18dBu

Digitální vstupy

TRADICE

Vstupy ADAT 1 a 2 jsou přístupné přes konektory na zadním panelu. Signály budou dostupné, pokud je zdroj připojen a systém je synchronizován se společnými hodinami.

Každé připojení In/Out poskytuje:

• 8 kanálů při 44,1 / 48 kHz
• 4ch při 88,2 / 96 kHz (SMUX)
• 2ch při 176,4 / 192 kHz (SMUXII)

S/PDIF

Dvoukanálové S/PDIF I/O připojení je dostupné přes RCA/Phono konektory na zadním panelu nebo přes optický TOSLINK konektor (Port 1).

Vstup zpětné smyčky

Vstupy Virtual Loopback vám umožní nahrát jakýkoli mix zpě do vašeho DAW. Může to být zvukový výstup jiné softwarove 10 Loopback 1-2 Mono Stereo Playback 1-2

aplikace nebo celý monitorový mix včetně analogových nebo digitálních vstupů smíchaných s libovolnými přehrávacími signály, které chcete zachytit ve vašem DAW.

Loopback využívá virtuální vstupy, které nemají žádné fyzické konektory na samotném hardwarovém rozhraní, ale lze je vybrat v DAW jako zdroje signálu pro nahrávání stejným způsobem jako kterýkoli jiný.

Informace o RedNet Control najdete na straně 23.

Danteho spojení

Dva konektory RJ45 pro síť Dante jsou umístěny na zadním panelu. Pro připojení k audio sítí Dante použijte standardní síťové kabely Cat 5e nebo novější.

V každé zásuvce jsou zabudovány LED diody, které svítí, aby indikovaly platné síťové připoj a síťovou aktivitu.

Porty lze nakonfigurovat bud' jako:

• Switched Mode – dvouportový switch, umožňující řetězení dalších jednotek, popř
• Redundantní režim (výchozí) – primární a sekundární cesta redundantního systému, kde jsou dvě jsou k dispozici nezávislé sítě

Konfigurace portů se nastavuje z aplikace Dante Controller.

Další informace o sítích Dante naleznete na webových stránkách společnosti Audinate: http://www.audinate.com/

Sledování

Monitory

Monitorové výstupy na linkové úrovni jsou poskytovány prostřednictvím 1/4" symetrických jack výstupů na zadním panelu.

- Výstupní kodér upraví výstupní úroveň monitoru vždy, když se rozsvítí tlačitko Monitor

Displej monitoru

Displej monitoru zobrazuje aktuální úroveň hlasitosti a zda je aktivní buď ztlumení nebo ztlumení. „Dim“ zeslabuje signál o 18 dB.

Na displeji L/R měříče se zobrazuje úroveň před prolínáním (úroveň signálu přítomná před výstupním kodérem).

Na displeji se také zobrazí nastavení globálního hostitele a synchronizace a jejich příznaky stavu uzamčení (viz 'Globální nastavení' na straně 23).

Ztlumit a ztlumit

Funkce Mute a Dim jsou jednotlivě aktivovány prostřednictvím nabídky Monitor Setup. Kromě toho Ize Output Encoder naprogramovat tak, aby po kliknutí přepínal bud funkci Dim nebo Mute (výchozí).

Aktivace menu:

1 Stisknutím a podržením tlačítka Monitor otevřete nabídku Nastavení
2 Otáčením výstupního kodéru zvýrazněte bud Ztlumit nebo Ztlumit
3 Klepnutím vyberte Zapnuto nebo Vypnuto
4 Pro ukončení stiskněte znovu Monitor (nebo vyberte možnost 'Zpět')

Programování funkcí přepínání:

1 Vstupte do nabídky Nastavení monitoru jako výše
2 Otáčením zvýrazněte funkci, kterou chcete naprogramovat
3 Stiskněte a podržte výstupní kodér, dokud se nepotvrdí zobrazí se zpráva

Vybraná funkce se nyní zapíná/vypíná při každém výstupu Je kliknuto na kodér.

METER GLOBAL MONITOR

Blesk Vnitřní LR Monitor -65 7hurnat 26.4m2

Displej monitoru

Zilumit Zilumi Na Na Yorax Yorax Zadini

Nabídka nastavení monitoru

Stiskněte Funkce Zdumit Uloženo

Potvrzení přepnutí kodéru

Sluchátka

Na předním panelu jsou k dispozici dva nezávislé stereo sluchátkové výstupy.

- Chcete-li upravit úroveň hlasitosti sluchátek nebo aktivovat ztlumení nebo ztlumení tohoto výstupu, stiskněte jedno z tlačítek pro výběr sluchátek

Informace o aktivaci a programování ztlumení a ztlumení naleznete v části „Ztlumit a ztlumit“ výše, ale nahradte „tlačitko monitoru“ příslušným tlačitkem pro výběr slucháte

Tlačítka pro výběr sluchátek

LCD měříče displeje

Červená 4Pre, Červená 8Pre a Červená 8Line

Prostřední LCD obrazovka zobrazuje osm hladinoměrů. Tyto indikují vnitřní úroveň signálu po AD převodu (nebo před DA převodem při monitorování výstupů), přičemž 0 dBFS je v plném rozsahu.

U kanálů, které dosáhnou bodu oříznutí, se zobrazí červený indikátor klipu.

Způsob výběru signálu se u každého typu jednotky liší:

Výběr zdroje měříče - červená 4Pre a červená 8Pre

Chcete-li vybrat zdroj pro LCD displej:

1 Stiskněte tlačítko Meter na předním panelu pro přístup k Meter Zdrojový seznam
2 Pomocí výstupního kodéru přejděte na požadovaný vstup nebo výstup
3 Klepnutím na Output Encoder provedte výběr
4 Stisknutím tlačítka Monitor nebo některého z tlačítek volby sluchátek ukončete nabídku

Červená 4Před / Červená 8Před

METER GLOBAL MONITOR

Analogové vstupy 1-8 Analogové vstupy 9-16 Analogové výstupy 1-8 Analogové výstupy 9-16 S/PDIF vstupy 1-2 S/PDIF výstupy 1-2 ADAT Vstupy 1-8

Seznam zdrojů měříče

Výběr zdroje měříče - červená 8řádková

Analogové vstupy:

• Stiskněte Analogový pro zobrazení analogových signálů 1-8 uprostřed obrazovka
• Dalším stisknutím tlačítka Analogový přepnete zobrazení mezi vstupy a výstupy

Digitální vstupy:

• Stiskněte Digital pro zobrazení digitálních signálů na středové obrazovce; zdroj měřiče se volí pomocí přepínače Meter a výstupu Kodér - viz Výběr zdroje měřiče - červená 4Pre a červená 8Pre, výše

- Dalším stisknutím tlačítka Digital přepnete zobrazení mezi vstupy a výstupy

ANALOGUE SELECT DIGITAL

Červená 8Line

Displeje LCD měřiče...

Červená řada 16

Hladinoměry 1–8 a 9–16

Levý i středový LCD displej mohou zobrazovat měřiče úrovně.

Tyto indikují vnitřní úroveň signálu kanálů 1-16 po AD převodu (nebo před DA převodem při monitorování výstupů), přičemž 0 dBFS je v plném rozsahu.

U kanálů, které dosáhnou bodu oříznutí, se zobrazí červený indikátor klipu.

Stisknutím tlačítka METER přepínáte mezi zobrazením informací o předzesilovači a zobrazením úrovně měření.

Zdroj měříče se volí následovně:

• Stisknutím tlačítka Input zobrazíte vstupní kanály 1–8 a 9–16.
• Stisknutím tlačítka Output zobrazíte výstupní kanály 1–8 a 9–16.
• Pro výběr stiskněte současně tlačítka Input a Output kombinované zobrazení I/O.

INPUT SELECT I/O OUTPUT

Obrazovka Výstup normálně zobrazuje měříče úrovně Monitor nebo Headphone 1 nebo 2 (stejně jako příznaky stavu rozhraní).

Tato obrazovka se také používá k výběru zdroje měříče pro displeje 1 a 2.

Výběr zdroje měřiče

Výběr zdroje signálu pro levý a středový LCD displej:

1 Stiskněte dvakrát tlačítko Meter na předním panelu pro přístup k Seznam zdrojů měříče
2 Pomocí výstupního kodéru přejděte na požadovaný vstup
3 Klepnutím na Output Encoder provedte výběr
4 Stisknutím tlačítka Monitor nebo jednoho z tlačítek na sluchátkách ukončete nabídku

Blesk Vnitřní LR Sluchátka 1 -60 zámít: zámít:

METER GLOBAL MONITOR

Analogové vstupy 1-8 Analogové vstupy 9-16 Analogové výstupy 1-8 Analogové výstupy 9-15 S/PDIF vstupy 1-2 S/PDIF výstupy 1-2 ADAT Vstupy 1-8

Seznam zdrojů měřice

Analogové výstupy

Analogové výstupy jsou k dispozici na zásuvkách DB25 na zadním panelu.

Linkové výstupy pro Red 4Pre a Red 8Pre mají pevný zisk, kde 0 dBFS odpovídá úrovni signálu +18 dBu.

Volba provozní úrovně

(Pouze červená 16linka – viz také: 'Nastavení úrovně vstupní/výstupní linky' na straně 26.)

Provozní úroveň pro každý linkový výstup lze přepínat mezi +18 dBu a +24 dBu, aby správně odpovídala dalšímu studiovému vybavení.

1 Stiskněte a podržte tlačitko Výstup, dokud se na displeji vstupu nezobrazí nabídka pro výběr úrovně
2 Přejděte na požadované číslo kanálu pro individuální výběr nebo na Vše pro globální výběr
3 Klepnutím na Input Encoder přepínejte mezi +18 dBu a +24 dBu
4 Opětovným stisknutím tlačítka Output opustíte nabídku

Výběr vstupní a výstupní provozní úrovně lze propojit nebo odpojit. Další inform. naleznete v části: Globální nastavení – Úroveň I/O na straně 23.

LINE OUTPUTS 9-16 LINE OUTPUTS 1-8

INPUT SELECT I/O OUTPUT

All +18dBu Line 1 +24dBu +18dBu Line 2 +24dBu +18dBu Line 3 +24dBu +18dBu Line 4 +24dBu +18dBu Line 5 +24dBu +18dBu Line 6 +24dBu +18dBu

Připojení Thunderbolt

Ujistěte se, že je nastavení hostitele vaší jednotky nastaveno na „Thunderbolt“, viz Globální nastave hostitele na straně 23.

Dva konektory Thunderbolt 2 nebo Thunderbolt 3 jsou umístěny na zadním panelu. Připojte se k hostiteli nebo do řetězce pomocí standardních kabelů Thunderbolt 2 nebo Thunderbolt 3 (jeden je součástí dodávky).

Viz dodatek 3, strany 32–43, kde jsou uvedeny tabulky prídělování I/O kanálů.

Thunderbolt 2

Thunderbolt 3

Nastavení Logic Pro X

• Na panelu nabídek přejděte na: Logic Pro X > Předvolby > Zvuk...
• Na kartě Zařízení nastavte: Vstupní zařízení a Výstupní zařízení na „Focusrite Thunderbolt“

Ujistěte se, že nastavení hostitele vaší jednotky Red je nastaveno na „Pro Tools“, viz Globální nastavení hostitele na straně 23.

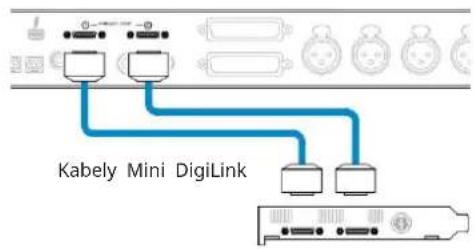

Připojte oba PRIMARY porty na zadním panelu k Pro Tools | HDX karta nebo HD Native systém pomocí kabelů Mini DigiLink.

Každý Pro Tools | HDX PCIe karta poskytuje dva Mini DigiLink porty (dává kartě kapacitu 64 vstupů a 64 výstupů), takže ke každé kartě lze připojit jednu červenou jednotku.

Červená jednotka se v Pro Tools objeví jako čtyři zařízení:

Lze připojit maximálně tří* jednotky červené řady, což dává celkovou I/O kapacitu 174 vstupů a 192 výstupů.

*Nebo jeden, pokud používáte HD Native systém.

Všimněte si, že oba porty jsou primární konektory; to znamená, že další rozhraní Pro Tools nelze přidat do série – porty nefungují v režimu Expansion.

Použití jednotek červeného rozsahu s jinými Pro Tools HD rozhraní

Pro Tools | Zvuková rozhraní HD I/O lze použít na stejném systému Pro Tools jako vaše jednotka Red. Jednotky rozhraní Pro Tools lze přidat pomocí dalších Pro Tools | Karty rozhraní HDX PCIe.

Připojení k Pro Tools | HD systém by vyžadoval použití adaptérových kabelů DigiLink-to-Mini DigiLink.

Každá jednotka se zobrazi jako čtyři zařízení využívající HDX nebo HD Native, což je maximum na kartu.

Loop Sync

Při použití dalších I/O zařízení je důležité, aby

Připojení Loop Sync mezi všemi jednotkami je dokončeno:

- Pomocí 75Ω BNC kabelů připojte každý konektor LOOP SYNC OUT ke konektoru LOOP SYNC IN na dalším

I/O jednotka

- Dokončete řetězec připojením LOOP SYNC OUT na poslední I/O jednotce zpět ke LOOP SYNC IN na první jednotce

Focusin N

Připojení Pro Tools...

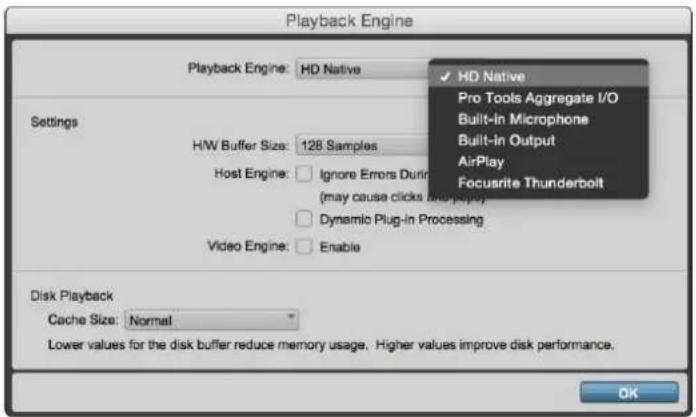

Nastavení Pro Tools

• Z lišty nabídky Pro Tools přejděte na: Setup >Playback Engine...
• Ve vyskakovacím menu Playback Engine vyberte: 'HDX' nebo 'HD Native' podle toho, jak je to vhodné pro váš systém

Následující kroky jsou volitelné, ale zjednoduší směrování signálu:

• Na lište nabídek přejděte na: Nastavení > Nastavení I/O...
• Zajistěte, aby vaše vstupní a výstupní směrovací tabulky byly směrovány následovně výběrem záložky Výchozí na vlevo dole na stránce.

I/O Setup Input Output View Insert MCI Preferences I/O Setup Display A - HD 100 E1 Digital B - HD 100 E2 Digital C - HD 100 E3 Digital D - HD 100 E4 Name Format A 1-2 Stone A 3-4 Stone A 5-6 Stone A 7-8 Stone A 9-10 Stone A 11-12 Stone A 13-14 Stone A 15-16 Stone B 1-2 Stone B 3-4 Stone B 5-6 Stone B 7-8 Stone B 9-10 Stone B 11-12 Stone B 13-14 Stone B 15-16 Stone C 1-2 Stone C 3-4 Stone C 5-6 Stone C 7-8 Stone C 9-10 Stone C 11-12 Stone C 13-14 Stone C 15-16 Stone D 1-2 Stone D 3-4 Stone D 5-6 Stone D 7-8 Stone D 9-10 Stone D 11-12 Stone D 13-14 Stone D 15-16 Stone Compensate for output delay after most cases Output Motor Paths and L-R Audio Input Paths A:1-2 Default Output Bus: A MDR:1.2... APL/PPL Path name: AFLP/PL Mode: None: Low Latency Monitoring Default(Off) Output Settings Export Settings

Poznámky

1. Počet dostupných vstupních a výstupních kanálů závisí na vzorkovací frekvenci (viz tabulky alokace kanálů v Příloze 3, strany 32–43

GLOBÁLNÍ NASTAVENÍ

Současným stisknutím tlačítek Měřič a Monitor vstoupíte do nabídky Globální nastavení.

• Otáčením výstupního kodéru vyberte položku nabídky
• Klepnutím na Output Encoder můžete procházet dostupnými možnostmi

Chcete-li opustit obrazovku Globální nastavení, stiskněte tlačítko Monitor (nebo vyberte možnost „Zpět“).

Hostitel

Vybírá připojení použité pro hostitele DAW: Thunderbolt nebo Pro Tools. V režimu Thunderbolt se příznak Lock zobrazí jako zamčený, kdykoli dojde k připojení k počítači Thunderbolt – bez ohledu na to, zda je DAW otevřený nebo ne; Režim Pro Tools bude vyžadovat připojení DAW, aby se zobrazil zámek.

Poznámka: Změna typu hostitele způsobí, že zařízení provede reset napájení.

Synchronizovat

Vybírá zdroj synchronizace jednotky:

• Interní – Interně generované. Toto je výchozí výběr
• Word Clock - Přijímá se přes konektor BNC Word Clock In
• ADAT 1 – Přijímáno prostřednictvím zadního konektoru Optical In 1-8
• ADAT 2 - Přijímáno prostřednictvím zadního konektoru Optical In 9-16
• S/PDIF – Přijímá se bud přes zadní RCA In konektor, popř Optický port 1 při nastavení na „Optical-S/PDIF“
  • Dante – Poskytuje připojení k síti Dante
• Loop Sync – Lze použít pouze v režimu „Pro Tools Host“.

METER GLOBAL MONITOR

Nabídka globálního nastavení

Blesk Vnitřní LR Monitor -65 Risček 20 mm

Nastavení hostitele a synchronizace a Stav zámku

Po navázání synchronizace se stav zámku změní na zelenou. Červená vlajka znamená, že nedochází k synchronizaci.

Zachovat

Zvolte, zda se po zapnutí obnoví předchozí nastavení fantomového napájení pro mikrofonní vstupy:

• Předzesilovač - Všechna předchozí nastavení jsou vrácena kromě nastavení 48V, které bude nastaveno na Off. Tento je výchozí výběr
• Předzesilovač +48V – Všechna předchozí nastavení se vrátí

Úroveň I/O (pouze červená 16řádková)

- Propojený (výchozí) – Změny nastavení referenční úrovně I/O kanálu budou aplikovány na vstup a Výstupní hodnoty současně

- Nepropojeno – nastavení vstupu kanálu a výstupní reference lze přiřadit nezávisle

Výběr možnosti „Propojeno“, když jsou úrovně vstupu a výstupu nastaveny na různé hodnoty, nevynutí změnu ani jedné hodnoty. Před sledováním následných změn musí být nastavení spárováno ručně.

OSTATNÍ ČERVENÉ KOMPONENTY SYSTÉMU

RedNet Control 2

RedNet Control 2 je přizpůsobitelná softwarová aplikace Focusrite pro ovládání a konfiguraci rozhraní Red a RedNet. Grafické znázornění pro každé zařízení ukazuje: ovládací prvky, nastavení funkcí, měřiče signálu, směrování signálu a směšování.

Grafické ovládání jednotek Red 4Pre, Red 8Pre a Red 16Line je rozděleno do pěti stránek:

• I/O Control & Metering • Směrování vstupu • Vlastní mixy

- Ovládání monitoru

- Směrování výstupu

Red8Pre 2000/11/20 Gaming Input Reading Output Reading Copper White Red Pre Audio Output Control knobs Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Pre Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Prem Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premiums Red8Premium

Red8Pre 2017-03-09 Audioing Switching Input Matching Super Matching Custom Audio Real Time Outputs Mode Output Channel Source Wave (Speed) (MHz) 1. Monitor 1-2 More More Mix A 2. Record 1-2 More More Mix B 3. Record 1-2 More More Mix C 4. Line 0-1 More More Playback 7 Playback 8 5. Line 5-6 More More Playback 9-10 Playback 10 Line 7-8 More More Playback 11 Playback 12 Line 9-10 More More Playback 13 Playback 14 Line 11-13 More More Playback 15 Playback 16 Line 13-14 More More Playback 17-18 Playback 18 Line 15-16 More More Playback 19-20 Playback 20- Line 17-18 More More ACRT 1:1-2 ▶ Analog at Digital Dante Remove Defaults Undo: Current Sample Rate: 08 kHz Line 17-18

Stránka „I/O Control and Metering“. Stránka „Směrování výstupu“.

Výše uvedené obrázky ukazují, jak je pomocí aplikace dostupný přístup ke všem ovládacím prvkům a nastavením. Úplné podrobnosti o ovládání a nastavení pomocí softwaru najdete v části 'Ovládání zařízení' v RedNet Control Operator's Manual.

Nabídka Nástroje

Kliknutím na ikonu Nástroje se 🚗 zobrazí okno Nastavení systému. Možnosti nastavení jsou rozdělí na tři stránky: Zařízení, Nastavení a iOS.

Zdroj měříče na předním panelu

• Analogové I/O • S/

- Dante 1-8 I/O

PDIF I/O · ADAT 1 I/

• Dante 9-16 I/O

O · ADAT 2 I/O

• Dante 17-24 I/O

• Dante 25-32 I/O

Předvolby směrování výstupu – Vyberte uloženou předvolbu ze seznamu a kliknutím na „Použít předvolbu” ji aktivujte.

Zachovat +48V – stav zapnuto/vypnuto. Po aktivaci se nastavení napájení obnoví do předchozího stavu zapnuto

zapnutí napájení.

Kompenzace zpoždění Dante (pouze červená 8 řada a červená 16 řada)

• Povolit - stav zapnuto/vypnuto.
• Latence - Zpozdí analogový vstup a S/PDIF vstup o 1 až 253 vzorků za účelem zarovnání se vstupem Dante. Lze také zadat v milisekundách.

Obnovit tovární nastavení - Vrátí jednotku do továrního nastavení.

Stránka nastavení:

Zdroj S/PDIF

• RCA
- Optické

Když je vybráno optické, nastaví optický vstup 1 a optic výstup 1 na formát S/PDIF

MIDI Channel - Nastavte MIDI kanál (1 - 16), na který bude jednotka reagovat:

• Výchozí nastavení je „Vypnuto“
• K dispozici je 16 kanálů umožňujících maximálně 16 nezávislých řídicích cest červené jednotky
• Dvě zařízení by neměla být nastavena na stejný MIDI kanál
• Výběr MIDI kanálu je uložen v počítači, nikoli v zařízení. Proto při ovládání stejné jednotky z jiného počítače nemusí být přiřazení MIDI kanálů stejné

Pro více informací si prosím stáhněte uživatelskou příručku MIDI Control User Guide na: http://www.focusrite.com/downloads

• Interní • S/
• Hodiny se slovy
  PDIF · ADAT 1
  • Dante
• Synchronizace smyčky
  • TRADIČNÍ 2

Post-Fader Metering (Software) – stav zapnuto/vypnuto. Je-li povoleno, červené zařízení změní veškeré své měření z měření před faderem na měření po zeslabování pouze v softwaru.

Obnovovací frekvence měření

• Vysoká
- Standard

Standardní se doporučuje pro nižší využití CPU.

Nastavení úrovně vstupní/výstupní linky (pouze červená 8 line a červená 16 line)

• Všechny: +18dBu / +24dBu
• Ch.1: +18dBu / +24dBu
• Ch.2: +18dBu / +24dBu
• Ch. 16: +18dBu / +24dBu

Stránka iOS:

Zobrazuje seznam zařízení iOS, která mají k jednotce přístup.

Každému zařízení může být povolen přístup k ovládání nebo může být odebráno ze seznamu.

Zařízení Red se ovládají z aplikace Focusrite Control pro iOS.

Příloha 1 - Vývody konektorů

Konektor DB25 (AES59).

Konektory jsou zapojeny podle standardu AES59 (také známého jako analogový standard TASCAM).

Typ konektoru: DB25 samice

Platí pro:

Analogový linkový vstup / linkový výstup Mikrofonní vstupy (pouze červená 8Pre)

13 1 25 14

Kolík	Signál
1	Kanál 8	+
14	Kanál 8	-
2	Přízemní
15	Kanál 7	+
3	Kanál 7	-
16	Přízemní
4	Kanál 6	+
17	Kanál 6	-
5	Přízemní
18	Kanál 5	+
6	Kanál 5
19	Přízemní
7	Kanál 4	+
20	Kanál 4	-
8	Přízemní
21	Kanál 3	+
9	Kanál 3	-
22	Přízemní
10	Kanál 2	+
23	Kanál 2	-
11	Přízemní
24	Kanál 1	+
12	Kanál 1	-
25	Přízemní
13	n/c

XLR konektory

Konektory jsou zapojeny podle standardu AES59 (také známého jako analogový standard TASCAM).

Typ konektoru:

XLR-3 samice

Platí pro:

Mikrofonní vstupy

Kolík	Signál
1	Obrazovka
2	Hot (+ve)
3	Studený (-ve)

Příloha 1 - Vývody konektorů.

1/4" Jack konektory

Typ konektoru:

Vyvážená zásuvka

Platí pro:

Monitorovat výstupy

Typ konektoru:

Nevyvážená zásuvka

Platí pro:

Přístrojové vstupy

Vyrovnaný Jack

Nevyrovnaný Jack

Prstencový rukáv na spíčku rukáv

Rozhraní Pro Tools

Typ konektoru:

Mini DigiLink zásuvka

Platí pro:

PRIMÁRNÍ 1 a 2

BNC konektory

Typ konektoru:

BNC zásuvka 75Ω

Platí pro:

SLOVNI HODINY VSTUP/VYSTUP

LOOP SYNC IN/OUT

Pin Cat	6 Core
1	Bílá + oranžová
2	oranžový
3	Bílá + zelená
4	Modrý
5	Bílá + modrá
6	Zelená
7	Bílá + hnědá
8	Hnědý

Příloha 2 - Systémová schémata

Schéma systému: Červená 4Před

Čísla udávající kapacitu kanálu se vztahují k vzorkovací frekvenci 44,1/48 kHz. Počty kanálů při vyšších vzorkovacích frekvencích najdete v tabulkách I/O kanálů na stranách 32-43.

Příloha 2 - Systémová schémata...
Schéma systému: Červená 8Před
    subgraph_Analog_Vstupy["Analog Vystupy"]
        A["Nástroj 1-2"] --> B["1-2"]
        C["Mikrofon/Inoz 1.8"] --> D["1-3"]
        E["Rádek 9-16"] --> F["9-16"]
        B --> G["16"]
        D --> H["16"]
        F --> I["ROUTER"]
    end

    subgraph_Digital_Vstupy["Digitální Vstupy"]
        J["TRADIČNÍ 1 1-3"] --> K["16"]
        L["TRADIČNÍ 2 9-16"] --> M["16"]
        K --> N["2"]
        M --> O["2"]
        N --> P["2"]
        O --> Q["32"]
        P --> R["32"]
    end

    subgraph_Analog_Vstupy_DAW["Analog Vystupy"]
        S["Monitor 1-2"] --> T["A"]
        U["Sluchátka 1 a 2"] --> V["Blesk"]
        W["Rádek 3-10"] --> X["Pro Tools"]
        Y["Rádek 11-18"] --> Z["Dante SK'"]
        AA["Word Clock I/O Loop Sync I/O"] --> AB["Word Clock I/O Loop Sync I/O"]
    end

    subgraph Digital_Vstupy_Sít'
        AC["Sít'"] --> AD["Dante SK'"]
        AE["Hodiny"] --> AF["Word Clock I/O Loop Sync I/O"]
    end

Čísla udávající kapacitu kanálu se vztahují k vzorkovací frekvenci 44,1/48 kHz. Počty kanálů při vyšších vzorkovacích frekvencích najdete v tabulkách I/O kanálů na stranách 32–43.

Příloha 2 - Systémová schémata ...

Schéma systému: Červená 8Line a Červená 16Line

    Q --> R["A"]
    Q --> S["Blesk"]
    Q --> T["Hostitel Vybrat"]
    Q --> U["Hostitel Vybrat"]
    Q --> V["Hostitel Vybrat"]
    Q --> W["Hostitel Vybrat"]
    Q --> X["Hostitel Vybrat"]
    Q --> Y["Hostitel Vybrat"]
    Q --> Z["Hostitel Vybrat"]

    R --> AA["Monitor 1-2"]
    R --> AB["Sluchátka 1 a 2"]
    R --> AC["Rádek 1-3"]
    R --> AD["Rádek 9-16"]

    S --> AE["Blesk"]
    S --> AF["Pro Tools"]
    S --> AG["Dante SR'"]
    S --> AH["Word Clock I/O Loop Sync I/O"]

    T --> AI["32"]
    T --> AJ["32"]

    U --> AK["Sít'"]
    U --> AL["Hodiny"]

Čísla udávající kapacitu kanálu se vztahují k vzorkovací frekvenci 44,1/48 kHz. Počty kanálů při vyšších vzorkovacích frekvencích najdete v tabulkách I/O kanálů na stranách 32-43.

*Pouze červená řada 16

Dodatek 3 - I/O kanál Přidělení

Červená 4Pre - 44,1 / 48 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Všimněte si, že maximální fyzické I/O, které lze připojit, je 58 palců na 64 výstupů.

Červená 4Pre - Vstupy
	Mic/Line/Inst
12		12
3	Mikroton/inka	3
4		4
5	Line In	5
6		6
7		7
8		8
	S/PDIF	L
9 10		R
11	Loopback	L
12		R
13	TRADICE 1	1
14		2
15		3
16		4
17		5
18		6
19		7
20		8
21	TRADIČNÍ 2	9
22		10
23		11
24		12
25		13
26		14
27		15
28		16
29	Dante	1
30		2
31		3
32		4
33		5
34		6
35		7
36		8
37		9
38		10
39		11
40		12
41		13
42		14
43		15
44		16
45		17
46		18
47		19
48		20
49		21
50		22
51		23
52		24
53		25
54		26
55		27
56		28
57		29
58		30
59		31
60		32
	Neni dostupný

Červená 4Pre – Výstupy
	Monitor	L
12		R
3	Sluchátka 1	L
4		R
5	Sluchátka 2	L
6		R
7	Line Out	3
8		4
		5
9 10		6
11		7
12		8
13		9
14		10
15	S/PDIF	L
16		R
17	TRADICE 1	1
18		2
19		3
20		4
21		5
22		6
23		7
24		8
25	TRADIČNÍ 2	9
26		10
27		11
28		12
29		13
30		14
31		15
32		16
33	Dante	1
34		2
35		3
36		4
37		5
38		6
39		7
40		8
41		9
42		10
43		11
44		12
45		13
46		14
47		15
48		16
49		17
50		18
51		19
52		20
53		21
54		22
55		23
56		24
57		25
58		26
59		27
60		28
61		29
62		30
63		31
64		32

Dodatek 3 - Přidělení I/O kanálu ...

Červená 4Pre - 88,2 / 96 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Červená 4Pre – Vstupy
	Mic/Line/Inst
12		12
3	Mikroton/inka	3
4		4
5	Line In	5
6		6
7		7
8		8
	S/PDIF	L
9 10		R
11	Loopback	L
12		R
13	TRADICE 1	1
14		2
15		3
16		4
17	TRADIČNÍ 2	9
18		10
19		11
20		12
21	Dante	1
22		2
23		3
24		4
25		5
26		6
27		7
28		8
29		9
30		10
31		11
32		12
33		13
34		14
35		15
36		16
37		17
38		18
39		19
40		20
41		21
42		22
43		23
44		24
45		25
46		26
47		27
48		28
49		29
50		30
51		31
52		32
	Není dostupný

Červená 4Pre – Výstupy
	Monitor	L
12		R
3	Sluchátka 1	L
4		R
5	Sluchátka 2	L
6		R
7	Line Out	3
8		4
		5
9 10		6
11		7
12		8
13		9
14		10
15	S/PDIF	L
16		R
17	TRADICE 1	1
18		2
19		3
20		4
21	TRADIČNÍ 2	9
22		10
23		11
24		12
25	Dante	1
26		2
27		3
28		4
29		5
30		6
31		7
32		8
33		9
34		10
35		11
36		12
37		13
38		14
39		15
40		16
41		17
42		18
43		19
44		20
45		21
46		22
47		23
48		24
49		25
50		26
51		27
52		28
53		29
54		30
55		31
56		32
	Není dostupný

Dodatek 3 - Přidělení I/O kanálu ...

Červená 4Pre - 176,4 / 192 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Červená 4Pre - Vstupy Červená 4Pre - Výstupy
	Mic/Line/Inst			Monitor	L
12		12			R
3	Mikroton/linka	3		Sluchátka 1	L
4		4			R
5	Line In	5		Sluchátka 2	L
6		6			R
7		7
8		8
	S/PDIF	L		Line Out	3
9 10		R			4
11	Loopback	L			5
12		R			6
13	TRADICE 1	1			7
14		2			8
15	TRADIČNÍ 2	9		S/PDIF	L
16		10			R
17	Dante	1		TRADICE 1	1
18		2			2
19		3		TRADIČNÍ 2	9
20					10
21		45		Dante	1
22		6			2
23		7			3
24		8			4
25		9			5
26		10			6
27		11			7
28		12			8
29		13			9
30		14			10
31		15			11
32		16			12
	Není dostupný			Není dostupný

Dodatek 3 - Přidělení I/O kanálu...

Červená 8Pre - 44,1 / 48 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Červená 8Pre - Vstupy Červená 8Pre - Výstupy
	Mic/Line/Inst			Monitor	L
		1			R
	Mikrofon/linka	2		Sluchátka 1	L
		3			R
		4		Sluchátka 2	L
		5			R
		6		Line Out	3
		7			4
	Line In	8			5
4		9		4	6
2		10		2	7
3		11		3	8
4		12		4	9
5		13		5	10
6		14		6	11
7		15 16		7	12
8	S/PDIF	L		8	13
9		R		9	14
10	Loopback	L		10	15
11		R		11	16
12	TRADICE 1			12	17
13		1		13	18
14		2		14	S/PDIF	L
15		3		15	R
16				16	TRADICE 1	1
17				17	2
18				18	3
19		4		19	4
20	TRADIČNÍ 2	5		20	5
21		6		21	6
22		7		22	7
23		8		23	8
24		9		24	9
25		10		25	10
26		11		26	11
27		12		27	12
28	Dante			28	13
29				29	14
30				30	15
31				31	16
32				32	Dante	1
33				33	2
34				34	3
37				37	4
35				35	5
5		13		5	6
4		14		4	7
5		15		5	8
4		16		4	9
5		1		5	10
51		2		51	11
52		3		52	12
53		4		53	13
54		5		54	14
55		6		55	15
56		7		56	16
57		8		57	17
58		9		58	18
59		10		59	19
60		11		60	20
61		12		61	21
62		13		62	22
63		14		63	23
64		15		64	24
65		16	65	25
66		17	66	26
67		18	67	27
68		19 20 2 31 2 2 268	68	28
69	Není dostupný		69	29
70			70	30
71			71	31
72			72	32

Dodatek 3 - Přidělení I/O kanálu ...

Červená 8Pre - 88,2 / 96 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Červená 8Pre – Vstupy
	Mic/Line/Inst
12		12
3	Mikroton/inka	3
4		4
5		5
6		6
7		7
8		8
	Line In
9 10		9 10
11		11
12		12
13		13
14		14
15		15
16		16
17	S/PDIF	L
18		R
19	Loopback	L
20		R
21	TRADICE 1	1
22		2
23		3
24		4
25	TRADIČNÍ 2	9
26		10
27		11
28		12
29	Dante	1
30		2
31		3
32		4
33		5
34		6
35		7
36		8
37		9
38		10
39		11
40		12
41		13
42		14
43		15
44		16
45		17
46		18
47		19
48		20
49		21
50		22
51		23
52		24
53		25
54		26
55		27
56		28
57		29
58		30
59		31
60		32
	Neni dostupný

Červená 8Pre – Výstupy
	Monitor	L
12		R
3	Sluchátka 1	L
4		R
5	Sluchátka 2	L
6		R
7	Line Out	3
8		4
		5
9 10		6
11		7
12		8
13		9
14		10
15		11
16		12
17		13
18		14
19		15
20		16
21		17
22		18
23	S/PDIF	L
24		R
25	TRADICE 1	1
26		2
27		3
28		4
29	TRADIČNÍ 2	9
30		10
31		11
32		12
33	Dante	1
34		2
35		3
36		4
37		5
38		6
39		7
40		8
41		9
42		10
43		11
44		12
45		13
46		14
47		15
48		16
49		17
50		18
51		19
52		20
53		21
54		22
55		23
56		24
57		25
58		26
59		27
60		28
61		29
62		30
63		31
64		32

Dodatek 3 - Přidělení I/O kanálu ...

Červená 8Pre - 176,4 / 192 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Ovládání, když je jednotka připojena k počítač přes Thunderbolt.

Červená 8Pre – Vstupy
	Mic/Line/Inst
12		12
3	Mikroton/inka	3
4		4
5		5
6		6
7		7
8		8
	Line In
9 10		9 10
11		11
12		12
13		13
14		14
15		15
16		16
17	S/PDIF	L
18		R
19	Loopback	L
20		R
21	TRADICE 1	1
22		2
23	TRADIČNÍ 2	9
24		10
25	Dante	1
26		2
27		3
28
29		45
30		6
31		7
32		8
33		9
34		10
35		11
36		12
37		13
38		14
39		15
40		16
	Není dostupný

Červená 8Pre - Výstupy
	Monitor	L
12		R
3	Sluchátka 1	L
4		R
5	Sluchátka 2	L
6		R
7	Line Out	3
8		4
		5
9 10		6
11		7
12		8
13		9
14		10
15		11
16		12
17		13
18		14
19		15
20		16
21		17
22		18
23	S/PDIF	L
24		R
25	TRADICE 1	1
26		2
27	TRADIČNÍ 2	9
28		10
29	Dante	1
30		2
31		3
32		4
33		5
34		6
35		7
36		8
37		9
38		10
39		11
40		12
41		13
42		14
43		15
44		16
	Není dostupný

Dodatek 3 - Přidělení I/O kanálu ...

Červená 8Line - 44,1 / 48 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Všimněte si, že maximální fyzické I/O, které lze připojit, je 58 palců na 64 výstupů.

	Mic/Line/Inst
		1
	Čára	2
		3
		4
		5
		6
		79
	Loopback	L
4		R
2	S/PDIF	L
3		R
4	TRADICE 1
5		1
6		2
7		3
8
9
10
11		4
12	TRADIČNÍ 2	5
13		6
14		7
15		8
16		9
17		10
18		11
19		12
20	Dante
21
22
23
24
25
26
27
28
29		13
30		14
31		15
32		16
33		1
34		2
37		3
35		4
5		5
4		6
5		7
4		8
5		9
51		10
52		11
53		12
54		13
55		14
56		15
57		16
58		17
59		18
60		19 20
61	Není dostupný
62
63
64
65
66
67
68

2 31 2 2

Červená 8řádka - VýstupyČervená
	Linka (monitor/HP1)	1 (L)
		2 (R)
	Čára	3
		4
		5
		6
		7
		8
	Sluchátka 2	L
4		R
2	S/PDIF	L
3		R
4	TRADICE 1	1
5		2
6		3
7		4
8		5
9		6
10		7
11		8
12	TRADIČNÍ 2	9
13		10
14		11
15		12
16		13
17		14
18		15
19		16
20	Dante	1
21		2
22		3
23		4
24		5
25		6
26		7
27		8
28		9
29		10
30		11
31		12
32		13
33		14
34		15
37		16
35		17
5		18
4		19
5		20
4		21
5		22
51		23
52		24
53		25
54		26
55		27
56		28
57		29
58		30
59		31
260		32
61	Není dostupný
62
63
64
65
66
67
68

8řádka - Vstupy

Dodatek 3 - Přidělení I/O kanálu ...

Red 8Line - 88,2 / 96 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Červená 8řádka – Vstupy
1	Mic/Line/Inst	1
2		2
3	Čára	3
4		4
5		5
6		6
7		7
8		8
9	Loopback	L
10		R
11	S/PDIF	L
12		R
13	TRADICE 1
14		12
15		3
16		4
17	TRADIČNÍ 2	9
18		10
19		11
20		12
21	Dante
22		12
23		3
24		4
25		5
26		6
27		7
28		8
29		9
30		10
31		11
32		12
33		13
34		14
35		15
36		16
37		17
38		18
39		19
40		20
41		21
42		22
43		23
44		24
45		25
46		26
47		27
48		28
49		29
50		30
51		31
52		32
	Není dostupný

Červená 8řádka - Výstupy
1	Linka (monitor/HP1)	1 (L)
2		2 (R)
3	Čára	3
4		4
5		5
6		6
7		7
8		8
9	Sluchátka 2	L
10		R
11	S/PDIF	L
12		R
13	TRADICE 1	1
14		2
15		3
16		4
17	TRADIČNÍ 2	9
18		10
19		11
20		12
21	Dante	1
22		2
23		3
24		4
25		5
26		6
27		7
28		8
29		9
30		10
31		11
32		12
33		13
34		14
35		15
36		16
37		17
38		18
39		19
40		20
41		21
42		22
43		23
44		24
45		25
46		26
47		27
48		28
49		29
50		30
51		31
52		32
	Není dostupný

Dodatek 3 - Přidělení I/O kanálu ...

Red 8Line - 176,4 / 192 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Ovládání, když je jednotka připojena k počítač přes Thunderbolt.

Červená 8řádka - Vstupy Červená 8řádka - Výstupy
	Mic/Line/Inst			Linka (monitor/HP1)	1 (L)
12		12			2 (R)
3	Čára	3	Čára	3
4		4		4
5		5		5
6		6		6
7		7		7
8		8		8
	Loopback	L	Sluchátka 2	L
9 10		R		R
11	S/PDIF	L	S/PDIF	L
12		R		R
13	TRADICE 1	1	TRADICE 1	1
14		2		2
15	TRADIČNÍ 2	9	TRADIČNÍ 2	9
16		10		10
17	Dante	1	Dante	1
18		2		2
19		3		3
20				4
21		45		5
22		6		6
23		7		7
24		8		8
25		9		9
26		10		10
27		11		11
28		12		12
29		13		13
30		14		14
31		15		15
32		16		16
	Není dostupný		Není dostupný

Dodatek 3 - Přidělení I/O kanálu...

Červená 16Line - 44,1 / 48 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Červená 16řádková - Vstupy Červená 16řádková - Výstupy
	Mic/Line/Inst			Linka (monitor/HP1)	1 (L)
		1			2 (R)
	Čára	2		Čára	3
		3			4
		4			5
		5			6
		6			7
		7			8
		8			9
4		9	4		10
2		10	2		11
3		11	3		12
4		12	4		13
5		13	5		14
6		14	6		15
7		15 16	7		16
8	Loopback	L	8	Sluchátka 2	L
9		R	9		R
10	S/PDIF	L	10	S/PDIF	L
11		R	11		R
12	TRADICE 1		12	TRADICE 1	1
13		1	13		2
14		2	14		3
15		3	15		4
16			16		5
17			17		6
18			18		7
19		4	19		8
20	TRADIČNÍ 2	5	20	TRADIČNÍ 2	9
21		6	21		10
22		7	22		11
23		8	23		12
24		9	24		13
25		10	25		14
26		11	26		15
27		12	27		16
28	Dante		28	Dante	1
29			29		2
30			30		3
31			31		4
32			32		5
33			33		6
34			34		7
37			37		8
35			35		9
5		13	5		10
4		14	4		11
5		15	5		12
4		16	4		13
5		1	5		14
51		2	51		15
52		3	52		16
53		4	53		17
54		5	54		18
55		6	55		19
56		7	56		20
57		8	57		21
58		9	58		22
59		10	59		23
60		11	60		24
61		12	61		25
62		13	62		26
63		14	63		27
64		15	64		28
65		16	65		29
66		17	66		30
67		18	67		31
68		19 20 2 31 2 2 268			32

Dodatek 3 - Přidělení I/O kanálu...

Červená 16Line - 88,2 / 96 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Control, když je jednotka připojena k počítači přes Thunderbolt.

Červená 16řádková - Vstupy
	Mic/Line/Inst
12		12
3	Čára	3
4		4
5		5
6		6
7		7
8		8
9		9
10		10
11		11
12		12
13		13
14		14
15		15
16		16
17	Loopback	L
18		R
19	S/PDIF	L
20		R
21	TRADICE 1	1
22		2
23		3
24		4
25	TRADIČNÍ 2	9
26		10
27		11
28		12
29	Dante	1
30		2
31		3
32		4
33		5
34		6
35		7
36		8
37		9
38		10
39		11
40		12
41		13
42		14
43		15
44		16
45		17
46		18
47		19
48		20
49		21
50		22
51		23
52		24
53		25
54		26
55		27
56		28
57		29
58		30
59		31
60		32
	Není dostupný

Červená 16řádková - Výstupy
	Linka (monitor/HP1)	1 (L)
12		2 (R)
3	Čára	3
4		4
5		5
6		6
7		7
8		8
9		9
10		10
11		11
12		12
13		13
14		14
15		15
16		16
17	Sluchátka 2	L
18		R
19	S/PDIF	L
20		R
21	TRADICE 1	1
22		2
23		3
24		4
25	TRADIČNÍ 2	9
26		10
27		11
28		12
29	Dante	1
30		2
31		3
32		4
33		5
34		6
35		7
36		8
37		9
38		10
39		11
40		12
41		13
42		14
43		15
44		16
45		17
46		18
47		19
48		20
49		21
50		22
51		23
52		24
53		25
54		26
55		27
56		28
57		29
58		30
59		31
60		32
	Není dostupný

Dodatek 3 - Přidělení I/O kanálu ...

Červená 16Line - 176,4 / 192 kHz

Toto je výchozí přidělení směrování vstupu/výstupu. Řazení vstupů a výstupů lze konfigurovat pomocí RedNet Ovládání, když je jednotka připojena k počítač přes Thunderbolt.

Červená 16řádková - Vstupy
	Mic/Line/Inst
12		12
3	Čára	3
4		4
5		5
6		6
7		7
8		8
9 10
		9 10
11		11
12		12
13		13
14		14
15		15
16		16
17	Loopback	L
18		R
19	S/PDIF	L
20		R
21	TRADICE 1	1
22		2
23	TRADIČNÍ 2	9
24		10
25	Dante	1
26		2
27		3
28
29		45
30		6
31		7
32		8
33		9
34		10
35		11
36		12
37		13
38		14
39		15
40		16
	Není dostupný

Červená 16řádková - Výstupy
	Linka (monitor/HP1)	1 (L)
12		2 (R)
3	Čára	3
4		4
5		5
6		6
7		7
8		8
		9
9 10		10
11		11
12		12
13		13
14		14
15		15
16		16
17	Sluchátka 2	L
18		R
19	S/PDJF	L
20		R
21	TRADICE 1	1
22		2
23	TRADIČNÍ 2	9
24		10
25	Dante	1
26		2
27		3
28		4
29		5
30		6
31		7
32		8
33		9
34		10
35		11
36		12
37		13
38		14
39		15
40		16
	Není dostupný

Dodatek 4 - Informace o ovzduší

Air je název, který dáváme zvukovému podpisu klasického transformátorového ISA předzesilovače. Naši zákazníci poprvé vymysleli tento název jako jednoduchý popis efektu, který předzesilovač ISA přidal k jejich zvukovým nahrávkám. Tří nejvýznamnější atributy konstrukce transformátoru, které vytvářejí efekt „vzduchu“, jsou:

• Interakce mikrofonu, vytvořená jedinečnou vstupní impedancí vazby transformátoru s výstupní impedance mikrofonu.
• Čistota, vytvořená nízkým zkreslením a vysokou linearitou konstrukce transformátoru a předzesilovače.
• Náklon frekvenční odezvy vytvořený rezonancí transformátoru, což má za následek zdůraznění vyšší frekvenční obsah zvuku.

Zapnutím Air přepnete impedanci předzesilovače a umožníte „efekt rezonance transformátoru“, což dává nahrávkám z mikrofonu vzduch a čistotu předzáznamu mikrofonu založeného na transformátoru ISA.

VÝKON A SPECIFIKACE

Mikrofonní vstupy
Rozsah zisku	0-8 až 63 dB v krocích po 1 dB
Maximální vstupní úroveň	+19 dBu
Vstupní impedance	6,2 kΩ, elektronicky vyvážený | Vzduchový režim: 2,2 kΩ
Dynamický rozsah	119 dB 'A'-Weighted (typické), minimální zisk
Frekvenční odezva	20 Hz - 35 kHz ±0,2dB | Vzduchový režim: zesilení 2 dB při 10 kHz a -2 dB při 20 kHz (ref. 1 kHz)
THD + ŽENY	0,0009 % @ -1 dBFS
HPF	-3 dB @ 80 Hz, 12 dB/oktávu
A	-131 dBu 'A'-vážený (typický)

Linkové vstupy
Maximální vstupní úroveň	+27 dBu ± 0,5 , minimální zisk (Červená 4Pre a Červená 8Pre)+18 nebo +24 dBu 0 dBFS přepínatelné na kanál (červená 16řádková)
Dynamický rozsah	119 dB 'A'-vážený
Frekvenční odezva	20 Hz – 35 kHz ± 0,2 dB | Vzduchový režim: zesílení 2 dB při 10 kHz a -2 dB při 20 kHz (ref. 1 kHz)
THD + ŽENY	0,0009 % (kanály s proměnným ziskem)0,0006 % (kanály s pevným ziskem)
HPF	-3 dB @ 80 Hz, 12 dB/oktávu
CMRR	-77 dB 50/60 Hz

Přístrojové vstupy
Rozsah zisku	0-8 až 63 dB v krocích po 1 dB
Maximální vstupní úroveň	+15 dBu
Vstupní impedance	2,3 MΩ
Dynamický rozsah 117 dB 'A'-vážený
Frekvenční odezva	20 Hz - 35 kHz ±0,2 dB | Vzduchový režim: zesílení 2 dB při 10 kHz a -2 dB při 20 kHz (ref. 1 kHz)
THD + ŽENY	0,0009 % @ -1 dBFS
HPF	-3 dB @ 80 Hz, 12 dB/oktávu

Linkové výstupy
Maximální výstupní úroveň	+18 dBu 0 dBFS (červená 4před a červená 8před)+18 nebo +24 dBu 0 dBFS přepínatelné na kanál (červená 16řádková)
Dynamický rozsah	121 dB 'A'-vážený
Frekvenční odezva	20 Hz - 35 kHz ± 0,3 dB
THD + ŽENY	0,0006 %
Monitorovat výstupy
Maximální výstupní úroveň	+18 dBu 0 dBFS
Dynamický rozsah	120 dB 'A'-vážený
Frekvenční odezva	20 Hz - 35 kHz ±0,2 dB
THD + ŽENY	0,012 %

Sluchátkové výstupy
Maximální výstupní úroveň	+16 dBu
Dynamický rozsah	114 dB 'A'-vážený
Frekvenční odezva	20 Hz - 20 kHz ± 0,2 dB
THD + ŽENY	0,018 %
Výstupní impedance	10 Ω
Impedance sluchátek	32 - 600 Ω

Digitální výkon
Podporované vzorkovací frekvende	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz 24bit
Zdroje hodin	Interní, ADAT, S/PDIF, Word Clock, Loop Sync nebo z Dante Network Master

Konektivita
Přední panel
Vstup přístroje	2 x 1/4" TS stereo Jack
Výstup pro sluchátka	2 x 1/4" TRS stereo Jack
Zadní panel
Blesk	2 x připojení Thunderbolt 2 nebo 3
Pro Tools | HD	2x Mini DigiLink
Dante	2 x Ethernet standard RJ45 (Cat 5e a vyšší)
Mikroňonní vstup	[4/2] x XLR-3F (Červená 4Pre & Červená 16Line)1 x DB25-F (červená 8Pre)
Linkový vstup	2 x DB25-F
Linkový výstup	2 x DB25-F
TRADICE	2 x vstup TOSLINK, 2 x výstup TOSLINK
S/PDIF	Vstup RCA Phono (TOSLINK až 96 kHz), výstup RCA Phono (TOSLINK až 96 kHz)
Výstup monitoru	2 x 1/4" TRS stereo Jack
Loop Sync	BNC 75Ω vstup, BNC 75Ω výstup,
Hodiny se slovem	BNC 75Ω vstup, BNC 75Ω výstup,
PSU	IEC
Rozměry
Výška	44 mm / 1,73" [1RU]
Šířka	483 mm / 19"
Hloubka	340 mm / 13,4"

Hmotnost
Hmotnost	[4,59 / 5,14 / 4,84 / 5,04] kg [10,12 / 11,33 / 16,67 / 11,11] lb

Napájení
PSU	Interní, 100-240 V, 50/60 Hz, spotřeba [35 / 65 / 120 / 120] W

Záruka a servis Focusrite Pro

Všechny produkty Focusrite jsou vyrobeny podle nejvyšších standardů a měly by poskytovat spolehlivý výkon po mnoho let, za předpokladu přiměřené péče, používání, přepravy a skladování.

U mnoha produktů vrácených v rámci záruky bylo zjištěno, že nevykazují vůbec žádnou závadu. Abyste se vyhnuli zbytečným nepříjemnostem při vracení produktu, kontaktujte prosím podporu Focusrite.

V případě, že se výrobní vada projeví na produktu do 24 měsíců od data původního nákupu, Focusrite zajistí bezplatnou opravu nebo výměnu produktu.

Výrobní vada je definována jako vada ve výkonu produktu, jak je popsán a publikován Focusrite. Výrobní vada nezahrnuje poškození způsobené přepravou po nákupu, skladováním nebo neopatrným zacházením, ani poškození způsobené nesprávným používáním.

Zatímco tuto záruku poskytuje Focusrite, záruční povinnosti plní distributor odpovědný za zemi, ve které jste produkt zakoupili.

V případě, že potřebujete kontaktovat distributora ohledně záručního problému nebo mimozáruční zpoplatněné opravy, navštivte: www.focusrite.com/distributors

Distributor vám následně poradí vhodný postup pro řešení záručního problému.

V každém případě bude nutné distributorovi poskytnout kopii původní faktury nebo pokladního dokladu. V případě, že nejste schopni poskytnout doklad o koupi přímo, měli byste kontaktovat prodejce, od kterého jste produkt zakoupili, a pokusit se od něj získat doklad o koupi.

Vezměte prosím na vědomí, že pokud si zakoupíte produkt Focusrite mimo zemi vašeho bydliště nebo podnikání, nebudete oprávněni žádat svého místního distributora Focusrite o dodržení této omezené záruky, i když můžete požadovat mimozáruční zpoplatněnou opravu.

Tato omezená záruka je nabízena výhradně na produkty zakoupené od autorizovaného prodejce Focusrite (definovaného jako prodejce, který produkt zakoupil přímo od společnosti Focusrite Audio Engineering Limited ve Spojeném království nebo od některého z jejích autorizovaných distributorů mimo Spojené království). Tato záruka je doplňkem k vašim zákonným právům v zemi nákupu.

Registrace vašeho produktu

Zaregistrujte svůj produkt na: www.focusrite.com/register

Zákaznická podpora a servis jednotky

Můžete kontaktovat náš tým zákaznické podpory:

E-mail: [e-mail]

Telefon (Velká Británie): [phone]

Telefon (USA): [phone]

Odstraňování problémů

Pokud máte problémy s jednotkou řady Red, doporučujeme, abyste nejprve navštívili naši databázi odpovědí podpory na adrese: https://pro.focusrite.com/technical-support
