NÁVOD K OBSLUZE DVT 860 ECG

• Před uvedením výrobku do provozu si důkladně pročtěte tento návod a bezpečnostní pokyny, které jsou v tomto návodu obsaženy. Návod musí být vždy přiložen k přístroji.
• Pred uvedením výrobku do prevádzky si dôkladne prečítajte tento návod a bezpečnostné pokyny, ktoré sú v tomto návode obsiahnuté. Návod musí byť vždy priložený k prístroju.

Důležité bezpečnostní pokyny

1. Přečtěte si všechny pokyny.
2. Uschovejte pro budoucí potřebu.
3. Věnujte pozornost veškerým varováním.
4. Dodržujte všechny pokyny.
5. Nepoužívejte přístroj v blízkosti vody.
6. Čistěte výhradně suchým hadříkem.
7. Neblokujte ventilační otvory, instalujte v souladu s instrukcemi.
8. Neinstalujte v blízkosti zdrojů tepla, jako jsou radiátory, výměníky tepla, ohřívače nebo jiná zařízení (včetně zesilovačů), která produkují teplo.
9. Neporušujte bezpečnostní funkci vidlice napájecího přívodu. Pokud nelze vidlici zasunout do elektrické zásuvky, požádejte elektrikáře o výměnu zastaralé zásuvky.
10. Používejte pouze příslušenství doporučené výrobcem.
11. Během bouřky, nebo pokud nebudete přístroj delší čas používat, přístroj odpojte.
12. Veškeré servisní zásahy svěřte kvalifikovanému servisnímu personálu. Přístroj vyžaduje servis, pokud byl jakýmkoli způsobem poškozen, například došlo k poškození napájecí šnůry nebo vidlice, do přístroje vnikla kapalina nebo cizí předmět, přístroj byl vystaven dešti nebo vlhkosti, přístroj nepracuje normálně, nebo došlo k jeho pádu.
13. Ventilační otvory nezakrývejte novinami, ubrousky, záclonami a podobnými předměty.
14. Na přístroji by neměly být umístěny zdroje otevřeného ohně, například zapálené svíčky.
15. Je třeba věnovat pozornost ekologické likvidaci baterií.
16. Přístroj používejte v mírném klimatu.

VARoVÁní: Nevystavujte přístroj dešti nebo vlhkosti. Omezíte tak riziko požáru nebo úrazu elektrickým proudem.

VARoVÁní: Baterie by neměly být vystaveny nadměrnému teplu, například přimému slunci, ohni a podobně.

Symbol upozorňuje na přítomnost nebezpečného napětí uvnitř přístroje a možnost úrazu elektrickým proudem.

Symbol upozorňující na důležité instrukce pro provoz a údržbu, uvedené v literatuře dodávané s přístrojem.

Tento symbol indikuje, že přístroj obsahuje dvojitou izolaci mezi nebezpečným síťovým napětím a uživatelsky přístupnými částmi. Při servisu používejte pouze identické náhradní díly.

V případě elektrostatického výboje může přístroj přestat pracovat správně a bude nutné jej resetovat.

OBSAH

DŮLEŽITÉ BEZPEČNOSTNÍ POKYNY....3

POPIS 4

ČELNÍ PANEL 4

ZADNÍ PANEL 4

DÁLKOVÝ OVLADAČ 5

VLOŽENÍ BATERIÍ 5

POUŽÍVÁNÍ DÁLKOVAHO OVLADAČE 6

ZAPOJENÍ 6

POSTUP OBSLUHY 7

1. RYCHLÁ INSTALACE 7

2. OVLÁDÁNÍ NABÍDEK....8

3. STANDARDNÍ PŘEHRÁVÁNÍ......12

ŘEŠENÍ POTÍŽÍ 15

TECHNICKÉ ÚDAJE....16

POPIS

Čelní panel

1. SNÍMAČ DÁLKOVÉHO OVLÁDÁNÍ: Slouží pro příjem signálu z dálkového ovládání.

2. USB: Slouží pro připojení externích zařízení USB 2.0.

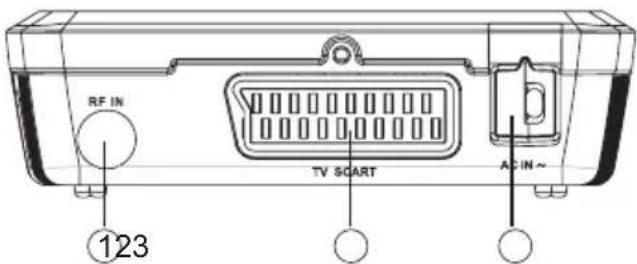

Zadní panel

1. RF IN: Zásuvka slouží k připojení externí antény.
2. TV SCART: Tato zásuvka slouží k připojení TV.
3. NAPÁJECÍ ŠNŮRA: Slouží k připojení do elektrické sítě.

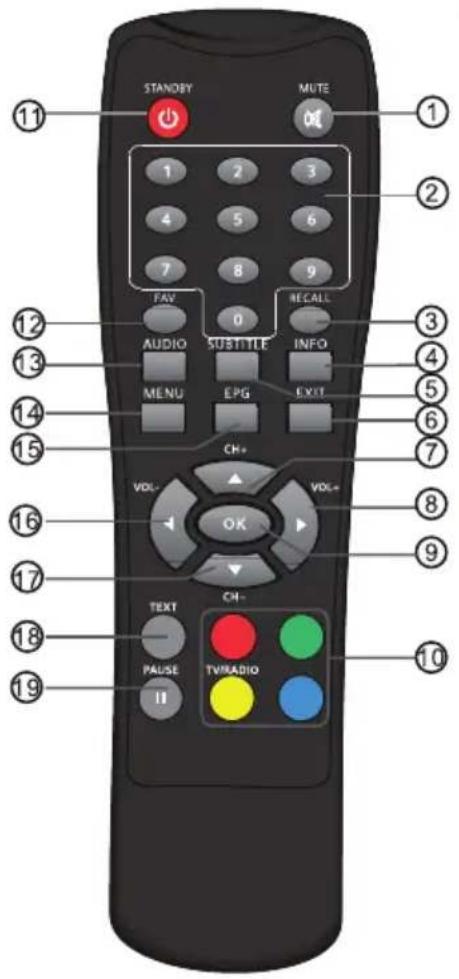

DÁLKOVÝ OVLADAČ

Funkce tlačítek ovladače:

1. MUTE: Slouží k umlčení a zapnutí zvuku.
2. ČÍSELNÁ TLAČÍTKA: Slouží k vyvolání predvoleb nebo k zadání čiselných voleb v nabídce.
3. RECALL: Slouží k přepínání mezi dvěma naposledy sledovanými kanály.
4. INFO: Slouží k zobrazení informace o sledované předvolbě nebo zobrazení dalších informací o programu v malé obrazovce EPG.

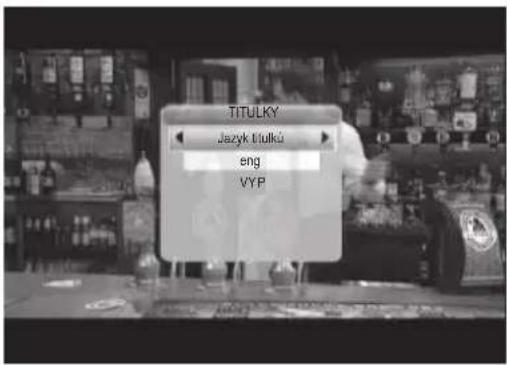

5. SUBTITLE: Slouží k přepnutí různých titulků, pokud jsou vysílány.
6. EXIT: Stiskněte pro návrat do předchozí obrazovky nebo nabídky.
7. VOL+: Slouží k pohybu v nabídkách nebo pro změnu hlasitosti.
8. CH+: Slouží k pohybu v nabídkách nebo pro přepínání předvoleb.
9. OK: Potvrzení výběru v nabídce.
10. BAREVNÁ TLAČÍTKA (ČERVENÉ/ ZELENÉ/ ŽLUTÉ/ MODRÉ): Ovládání různých funkcí v teletextových obrazovkách a dalších nabídkách (TV/RADIO: Přepnutí mezi televizí a rádiem.)
11. STANDBY: Slouží pro přepnutí set top boxu do pohotovostního režimu.
12. FAV: Slouží k volbě přístupu k oblíbeným předvolbám.

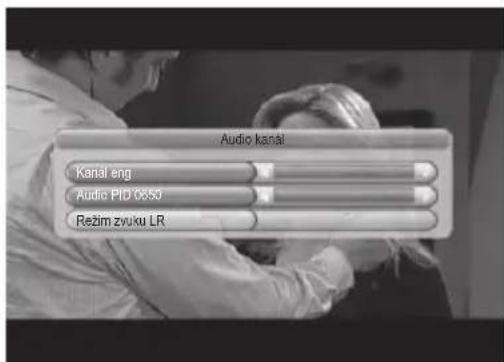

13. AUDIO: Slouží k nastavení zvukového výstupu; dostupná nastavení jsou STEREO, LEFT, RIGHT, MONO.
14. MENU: Slouží k otevření okna hlavní nabídky.
15. EPG: Slouží k zobrazení informací o právě probíhajícím a dalším programu.
16. VOL- Slouží k pohybu v nabídkách nebo pro změnu hlasitosti.
17. CH-: Slouží k pohybu v nabídkách nebo pro přepínání předvoleb.

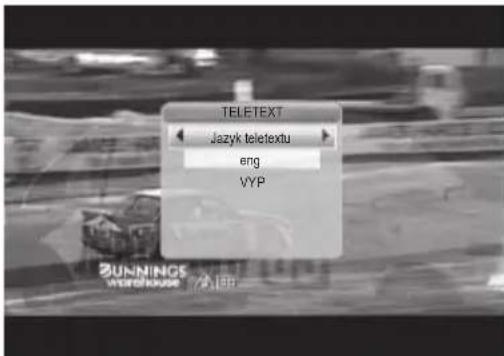

18. TEXT: Zobrazení teletextového OSD, pokud je teletext dostupný ve vysilání.
19. PAUZA: Slouží k přerušení nebo povolení přehrávání sledovaného pořadu.

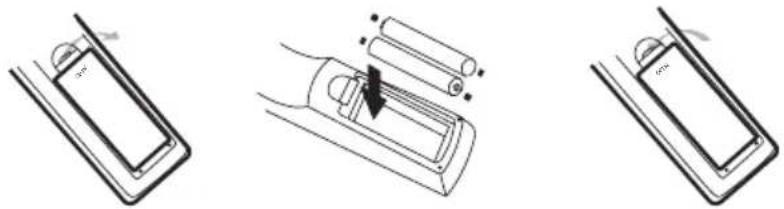

Vložení baterií

Na dálkovém ovládání odejměte kryt bateriového prostoru a vložte dvě baterie rozměru AAA. Schéma na dně bateriového prostoru naznačuje správnou polaritu baterií.

1. Otevřete kryt 2. Vložte baterie
2. Uzavřete kryt


Používání dálkového ovladače

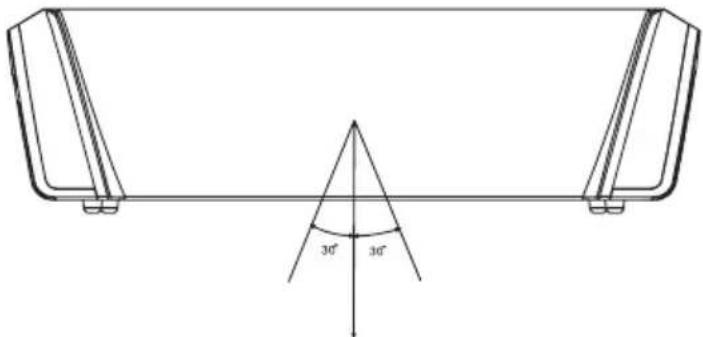

Při použití ovladače miřte vždy na přední panel přístroje. Dálkový ovladač má pracovní dosah až 7 metrů od přístroje při úhlu do 60 stupňů.

Dálkový ovladač nebude pracovat, pokud je v cestě signálu nějaká překážka.

Poznámka: Přímé slunce nebo silný zdroj světla snižují citlivost dálkového ovládání.

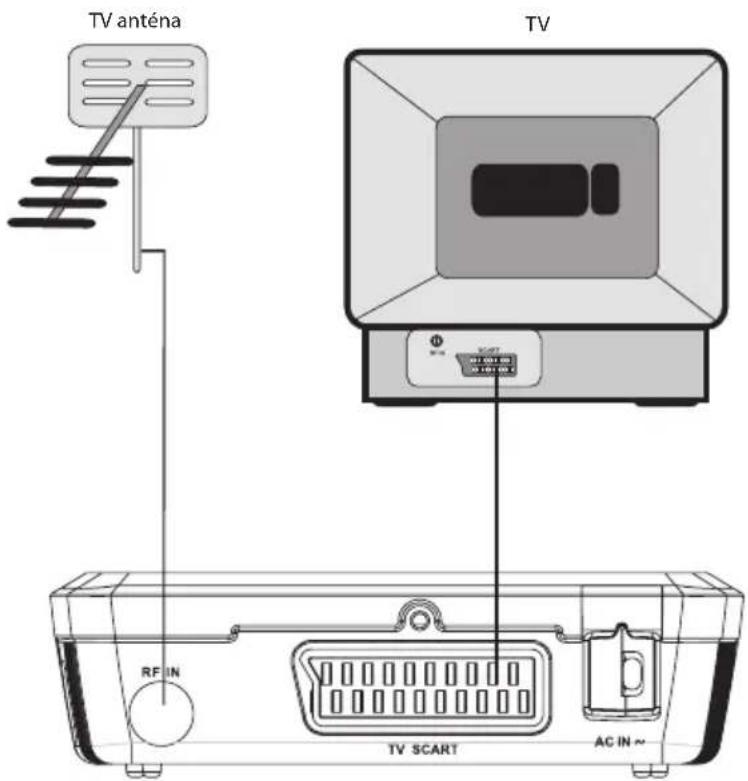

ZAPOJENÍ

Upozornění: Ujistěte se, že je napětí ve vaší zásuvce shodné se specifikacemi přístroje. Pro snížení rizika požáru a úrazu elektrickým proudem neodstraňujte kryt nebo zadní panel přístroje.

Poznámka: Při připojování přijímače k jinému zařízení, například TV, videorekordéru nebo zesilovači, vždy dodržujte pokyny příslušné uživatelské příručky. Před propojením také nezapomeňte všechny propojované přístroje odpojit od napájení.

POSTUP OBSLUHY

1. Rychlá instalace

1.1 Volba země a jazyka

Uživatel může zvolit požadovanou zemi a jazyk na stránce Nastavení – Instalace.

1. Stisknutím tlačítka Menu (Nabídka) vstupte do hlavní nabídky.

2. Tlačítky vlevo/vpravo vyberte položku Nastavení.

3. Tlačítky nahoru/dolů vyberte položku Instalace.

4. Stiskem tlačítka OK otevřete stránku Instalace.

5. Tlačítky nahoru/dolů vyberte položku Země.

6. Tlačítky vlevo/vpravo vyberte položku Nastavení země.

7. Tlačítky nahoru/dolů vyberte položku Jazyk OSD.

8. Tlačítky vlevo/vpravo vyberte jazyk.

Pokud STB neobsahuje databázi předvoleb, spustí se přímo v kroku (5) při zapnutí.

1.2 Jak přijímat programy?

Prohledejte možné kmitočty a pásma a přijímejte programy. Tlačítky červené nebo zelené spustte Auto hledání nebo Ruční hledání.

1.2.1 Auto hledání

Auto hledání nejprve smaže databázi a prohledá výchozí kmitočty a pásma podle Nastavení země. Postupujte podle kroků (1) \~ (8) v části 1.1.

1. Stiskem červeného tlačítka potvrdte smazání databáze.

2. Tlačítkem OK potvrdte smazání a spuštění Auto hledání.

Auto hledání může trvat delší dobu, uživatel je může kdykoli přerušit tlačítkem Exit. Viz obrázek 1. Později můžete skenování opět spustit opakování uvedeného postupu Rychlé instalace.

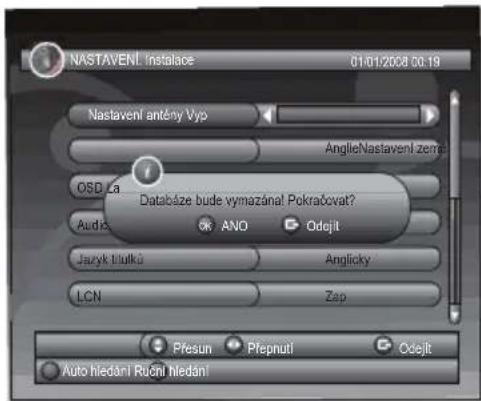

Obrázek 1. Zpráva o smazání databáze

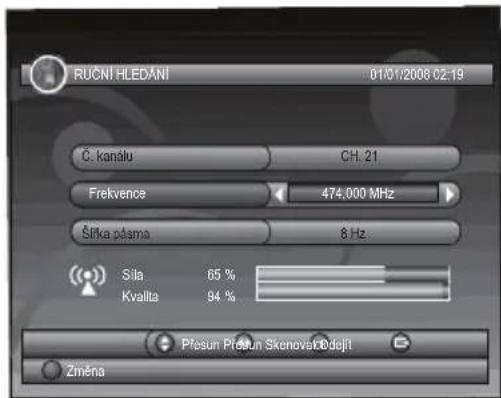

Obrázek 2. Úprava Ručního hledání

1.2.2 Ruční hledání

Ruční hledání přidává výsledky hledání do databáze, nemaže původní databázi.

Uživatel však musí znát Frekvenci a Šířku pásma k prohledávání.

Pokud uživatel prohledává stejnou Frekvenci a Šířku pásma znovu, předchozí předvolby se přepíší. Postupujte podle kroků (1) \~ (8) v části 1.1.

1. Stiskem tlačítka ZELENÉ otevřete stránku Ruční hledání.

2. Tlačítky nahoru/dolů vyberte položku Frekvence.

3. Tlačítky 0\~9 zadejte hodnotu Frekvence.

4. Tlačítky nahoru/dolů vyberte položku Šířka pásma.

5. Tlačítky vlevo/vpravo zadejte hodnotu Šířky pásma.

6. Stiskem OK/Exit spustte prohledávání nebo opustte volbu. Viz obrázek 2.

CZ

2. Ovládání nabídek

Po skončení prohledávání pásem a uložení všech dostupných kanálů do databáze můžete začít sledovat programy digitální pozemní TV nebo poslouchat rozhlasové vysílání; tato kapitola popisuje některé typické situace.

2.1 Hlavní nabídka

Hlavní nabídka poskytuje ovládání mnoha funkcí.

1. Stisknutím tlačítka Menu (Nabídka) vstupte do hlavní nabídky.

2. Stiskem tlačítka Info zobrazíte informaci o verzi STB.

2.2 NASTAVENÍ

Systémová nastavení STB.

2.2.1 Instalace

Volby příjmu a přehrávání programů STB.

2.2.1.1 Nastavení antény

Nastavení napájení aktivní antény napětím +5V.

Poznámka: Výchozí nastavení je Vypnuto, změňte na Zapnuto teprve při připojení STB k aktivní anténě se zesilovačem vf signálu, jinak nechte Vypnuto.

2.2.1.2 Nastavení země

Nastavení země pro funkce Auto hledání, Ruční hledání a Časové pásmo.

Poznámka: Změna Nastavení země automaticky změní výchozí Časové pásmo a určí výchozí Frekvenci a Šířku pásma pro Auto hledání.

2.2.1.3 Jazyk OSD

Zvolte jazyk OSD menu na obrazovce.

2.2.1.4 Jazyk zvuku

Nastavení jazyka zvukového doprovodu programů.

2.2.1.5 Jazyk titulků

Nastavení jazyka titulků.

2.2.1.6 LCN

Zapnutí či vypnutí logického čísla kanálu.

Poznámka: LCN je číslo jednoznačně identifikující logický kanál, je velmi používané v některých evropských zemích, jako je Anglie či Francie. Pokud chcete změnit pořadí vyhledaných kanálů, nastavte na VYP.

2.2.1.7 Automatické časové pásmo / Časové pásmo

Povolení nebo potlačení automatického nastavení časové zóny. Pokud znáte časový posun vaší oblasti oproti GMT (Greenwich Mean Time), nastavte Automatické časové pásmo na Vypnout a vyberte příslušné Časové pásmo, jinak vyberte Zapnout a nechte systém aktualizovat časovou zónu automaticky z vysílání.

Poznámka: Některé země mohou patřit do několika časových zón.

2.2.1.8 Auto hledání

Stiskem tlačítka červené spustíte Auto hledání. Podrobnosti v části 1.2.1.

2.2.1.9 Ruční hledání

Stiskem tlačítka zelené spustíte Ruční hledání. Podrobnosti v části 2.2.1.

2.2.2 TV nastavení

Nastavení režimu zobrazení na TV. Viz obrázek 3.

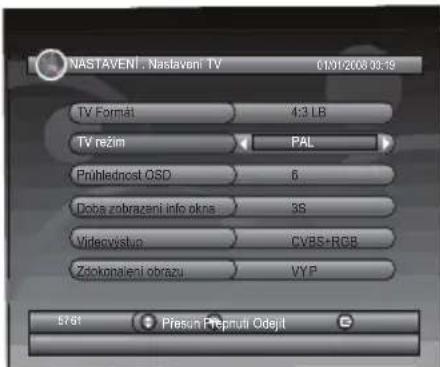

Obrázek 3. Nastavení TV

Obrázek 4. Zdokonalení obrazu

2.2.2.1 TV formát

Nastavte formát zobrazení pro sledování programů, jako jsou 4:3LB, 4:3PS, 16:9PB, 16:9 AUTO.

4:3LB (LetterBox): Typicky pro sledování širokoúhlého obrazu na konvenční 4:3 TV s černými pruhy nad a pod obrazem.

4:3PS (PanScan): Typicky pro sledování širokoúhlého obrazu na konvenční 4:3 TV s ořezáním levého a pravého okraje obrazu.

16:9PB (PillarBox)/16:9 AUTO: Typicky pro použití širokoúhlého 16:9 TV.

2.2.2.2 TV režim

Nastavte PAL, NTSC nebo AUTO pro zobrazení. AUTO přepne na PAL nebo NTSC podle obsahu programu. Toto nastavení musí odpovídat TV.

2.2.2.3 Prühlednost OSD

Nastavení prühlednosti displeje na obrazovce. 1 je nejprühlednější.

2.2.2.4 Doba zobrazení info okna

Nastavení délky zobrazení pruhu s informacemi. Při nastavení na Vždy pruh nikdy nezmizí, při volbě jiné hodnoty zmizí po nastavené době.

Nastavení režimu výstupu obrazu na TV.

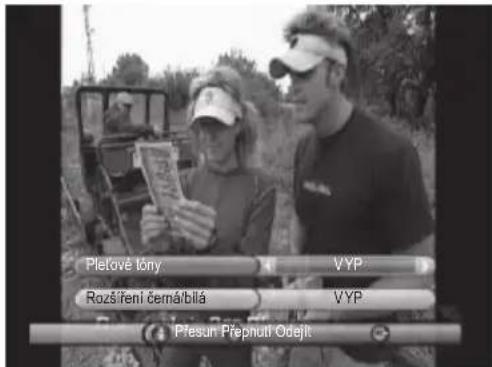

2.2.2.6 Zdokonalení obrazu

Nastavení zvýraznění obrazu. Viz obrázek 4.

1. Tlačitky nahoru/dolů vyberte položku Zdokonalení obrazu.
2. Tlačítky vlevo/vpravo nastavte Zdokonalení obrazu.
3. Tlačitky nahoru/dolů vyberte Pletové tóny nebo Rozšíření černá/bílá.
4. Tlačítky vlevo/vpravo nastavte Pletové tóny nebo Rozšíření černá/bílá.

2.2.3 Heslo

Nastavení hesla pro zámek nabídky, předvoleb nebo rodičovského zámku. Zde je možné měnit heslo, výchozí PIN je 6666.

2.2.3.1 Zámek menu

Uzamčení nabídek pod heslo.

2.2.3.2 Zámek programu

Po zapnutí Zámku programu příslušné předvolby se program uzamkne. Podrobnosti v části 2.3.1.2.

2.2.3.3 Rodičovský zámek

Uzamčení programu heslem a úrovní hodnocení programu.

Obsah programu je označen hodnocením. Podle nastavené hodnoty musí uživatel zadat heslo pro sledování programu.

CZ

2.2.3.4 Změna hesla

Pro změnu kódu PIN zvolte tuto možnost, vyberte tlačítky vlevo/vpravo změnu hesla a tlačítky 0\~9 zadejte staré heslo, nové heslo a potvrzení nového hesla. Po úspěšné změně se zobrazí zpráva PIN kód změněn, jinak se objeví Chyba PIN kódu.

2.2.4 Časovač

Časovač pro sledování programů můžete nastavit ručně na datum a čas nebo pomocí EPG/Radiového průvodce (viz část 2.3.2). V nastavený datum a hodinu se STB automaticky přepne na zvolený program. Po stisknutí kteréhokoli tlačítka kromě Vol/Vol+/Mute při sledování takového programu se STB zeptá, zda chcete sledování zrušit nebo nikoli. Pokud program dosud neběží, můžete jej smazat.

2.2.5 Tovární nastavení

Obnovení továrního nastavení. Všechna uživatelská nastavení se vrátí na výchozí tovární hodnoty a databáze se smaže.

2.2.6 Aktualizace SW

Aktualizace softwaru z USB. Otevřete prohlížeč souborů a tlačítky vlevo/vpravo/OK změňte složku a najděte soubor s aktualizací, pak stiskem OK aktualizaci spustíte.

2.3 TV/RÁDIO

Existují dva typy programů: televizní a rozhlasové.

Ovládání Seznamu a Menu TV a Rádia je téměř stejné. Zde je použit jako příklad TV.

2.3.1 Seznam

Uživatel může ovládat některé funkce ze Seznamu. Viz obrázek 5.

2.3.1.1 Oblíbené

Pomocí filtru oblíbených může uživatel velmi rychle procházet programy. Existuje 8 skupin oblíbených programů: News, Sport, Movie, Music, Shopping, Travel, Boy a Girl. Tlačitky 1\~8 nastavte nebo zrušte skupinu oblíbených ve volbě Oblíbené.

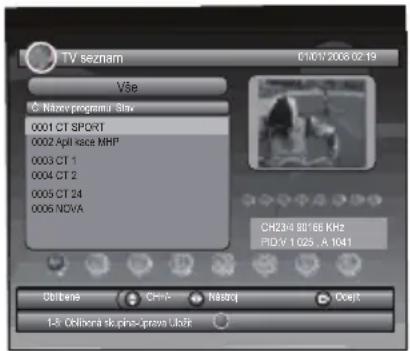

Obrázek 5. TV seznam

2.3.1.2 Zámek

Zámek bude požadovat heslo před sledováním programu, u něhož je nastaveno NASTAVENÍ → Heslo → Zámek programu. Podrobnosti v části 2.2.3.2. Tlačítkem OK nastavte nebo zrušte stav zámku při volbě Zámek.

2.3.1.3 Změna

Můžete upravit název programu do maximální délky 20 znaků.

1. Tlačítky vlevo/vpravo vyberte položku Změna a tlačítky nahoru/dolů vyberte program.

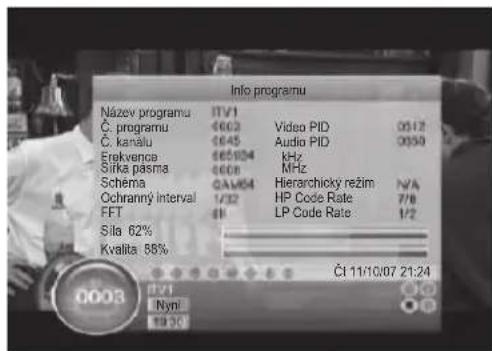

2. Tlačítkem OK zobrazíte Info programu a dalším stiskem otevřete úpravy názvu.
3. Pomocí nahoru/dolů/vlevo/vpravo/0\~9/červené/zelené vyberte znak.
4. Tlačítkem OK ukončíte úpravy a vrátíte se do předchozí stránky.
5. Stiskem červeného tlačítka úpravy uložíte a vrátíte se do Seznamu nebo se stiskem Exit vrátíte do Seznamu bez uložení.

2.3.1.4 Přesun

Přesun umožňuje změnu polohy programu v seznamu.

Poznámka: Tato položka se nezobrazuje, pokud je nastaveno NASTAVENÍ → Instalace → LCN na ZAP.

2.3.1.5 Řazení

Řazení umožňuje třídění předvoleb podle A↔Z nebo Placený↔Zdarma.

Poznámka: Tato položka se nezobrazuje, pokud je nastaveno NASTAVENÍ → Instalace → LCN na ZAP.

2.3.1.6 Přeskočit

Přeskočit přeskočí program při změně programu pomocí CH+/-. Tlačítkem OK nastavíte nebo zrušíte přeskakování při volbě Přeskočit.

2.3.1.7 Smazání

Vymazat smaže trvale program z databáze. Program lze obnovit novým vyhledáváním. Tlačítkem OK/zelené smažete jeden nebo všechny při volbě Smazat.

2.3.1.8 Hledat

Programy můžete vyhledávat zadáním části názvu.

1. Tlačítky vlevo/vpravo vyberte položku Hledat.
2. Tlačítkem OK otevřete stránku vyhledávání.
3. Pomocí nahoru/dolů/vlevo/vpravo/OK/0\~9/červené/zelené zadejte klíčové slovo.
4. Tlačítkem OK spustíte vyhledávání a návrat do Seznamu. Nalezený program je zvýrazněn.
5. Tlačítky zelené/žluté přejdete na další nebo předchozí odpovídající program.

2.3.2 Menu

Menu se rovněž nazývá EPG (Electronic Program Guide). Viz obrázek 6.

1. Tlačítky nahoru/dolů vyberte program nebo událost EPG.
2. Tlačítky vlevo/vpravo změňte událost nebo datum.
3. Tlačítkem OK opustte všechny nabídky nebo zobrazíte podrobnosti vybrané události.
4. Stiskem Exit se vrátíte do předchozí nabídky.
5. Tlačítkem červené zadáte stránku Rezervovat pořad a tlačítkem žluté uložíte po úpravě. Pokud dojde ke konfliktu události se sebou samou nebo jinou událostí, zobrazí se zpráva.
   Úspěšný zápis se přidá do Hlavní menu → NASTAVENÍ → Časovač (viz část 2.2.4).

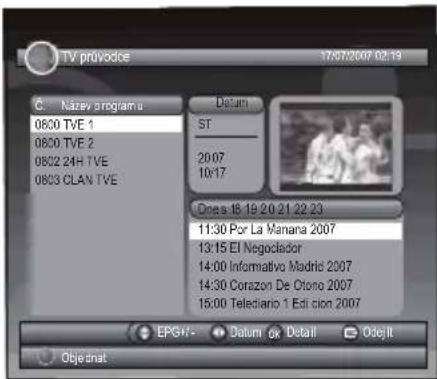

Obrázek 6. Menu – Událost

2.4 MULTIMÉDIA

Multimédia je nutné použít při vložení externí USB paměti, jinak se zobrazí zpráva „Zařízení není připraveno!“. Po přehrávání MP3/WMA odpojte zařízení, zobrazí se „Zařízení vyjmuto!“ a vrátíte se do Hlavního menu.

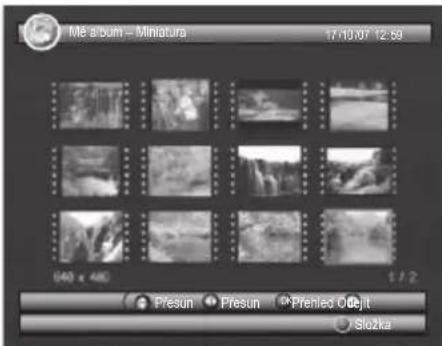

2.4.1 Mé album

Mé album zobrazuje snímky JPG/BMP/GIF a pracuje s nimi. Pokud obsahuje kořenová složka zařízení nějaké snímky, otevře se v režimu Miniatura, jinak v režimu Složka. Tlačítkem modré přepnete do režimu Složka a pomocí Exit zpět do režimu Miniatura.

2.4.1.1 Miniatura/Složka

Informace o zvoleném snímku (šířka × výška a datum) se zobrazí v levém spodním rohu režimu Miniatura a vpravo nahoře v režimu Složka. Viz obrázek 7.

Pomocí nahoru/dolů/vlevo/vpravo/OK vyhledejte složky nebo soubory.

Obrázek 7. Mé album – Miniatura

Tlačítkem OK zobrazíte zvolený snímek a dalším stiskem spustíte prezentaci. Stiskem tlačítka Info při prohlížení nebo prezentaci zobrazíte pomocnou informaci.

2.4.1.2 Zoom

Tlačítkem červené zvětšíte nebo zmenšíte snímek při zobrazení. Zvětšení může být 25%, 50%, 100%, 150%, 200%. Při zvětšení přes 100% se můžete tlačítky nahoru/dolů/vlevo/vpravo posouvat ve snímku.

2.4.1.3 Rotace

Tlačítky vlevo/vpravo otáčejte obrazem doleva či doprava a tlačítky žluté/modré překlopíte obraz vodorovně či svisle v režimu prohlížení. Po otočení či překlopení obrazu a návratu do režimu Miniatura zůstane efekt zachován.

2.4.1.4 Promítání

Tlačítkem OK zobrazíte zvolený snímek z režimu Miniatura nebo Složka a dalším stiskem spustíte promítání. Tlačítkem červené přehráváte nebo přerušíte promítání.

Tlačítkem zelené spustíte doprovodnou hudbu prezentace.

Stiskem žluté zvolíte opakování nebo jedno přehrání.

Tlačítkem modré nastavte časový interval mezi aktuálním a dalším snímkem. Tlačítky nahoru/dolů se přesunete přímo do předchozího nebo dalšího snímku.

2.4.2 Má hudba

Má hudba umožňuje přehrávání souborů MP3/WMA. Zobrazuje se lišta přehrávání, zvukové spektrum, aktuální hrací doba a celková hrací doba. Viz obrázek 8.

Tlačítkem Info zvolíte zařízení při připojení externího rozbočovače USB.

Pomocí nahoru/dolů/vlevo/vpravo/OK vyhledejte složky a soubory.

Tlačítkem OK spustíte přehrávání.

Tlačítkem červené přehráváte nebo přerušíte přehrávání.

Tlačítkem zelené zastavíte přehrávání.

Tlačítkem žluté zvolíte režim přehrávání: Opakovat vše, Opakování, Náhodně, Opakování vypnuto.

Tlačítkem modré zvolte rychlost rychlého přehrávání vpřed x2, x3, x4, Normální.

Tlačítky vlevo/vpravo/Mute nastavíte hlasitost při přehrávání.

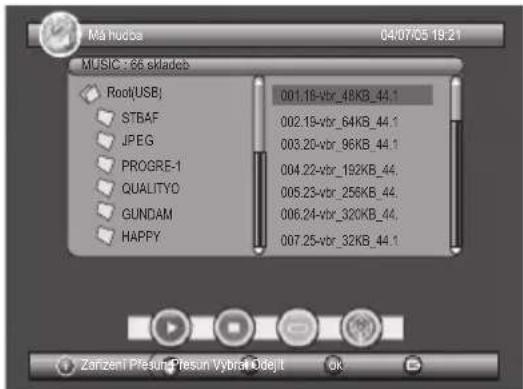

Obrázek 8. Má hudba – procházení

3.4.2 Mùj film

Můj film umožňuje přehrávání souborů MPEG2/4. Název přehrávaného souboru se zobrazuje v levém horním rohu, tlačítkem info zobrazíte během přehrávání aktuální a celkovou hrací dobu.

Tlačítkem Info zvolíte zařízení při připojení externího rozbočovače USB a při přehrávání řídící lištu přehrávání.

Tlačítky nahoru/dolů/vlevo/vpravo/OK vybírejte složky a soubory při prohlížení nebo přepnete na další/předchozí soubor nebo nastavíte hlasitost při přehrávání.

Tlačítkem OK vyberte soubor k přehrání.

Tlačítkem červené přehráváte nebo přerušíte přehrávání.

Tlačítkem zelené přehráváte snímek po snímku.

Tlačítkem žluté zvolte rychlost rychlého přehrávání zpět x2, x4, x8,x16, x32, Normální.

Tlačítkem modré zvolte rychlost rychlého přehrávání vpřed x2, x4, x8,x16, x32, Normální.

2.5 PŘÍSLUŠENSTVÍ

V nabídce se nacházejí tři položky: Piškvorky, Kalendář, Kalkulačka.

Piškvorky

Tlačítky nahoru/dolů/vlevo/vpravo vyberte režim hraní a obtížnost.

Tlačítkem OK spustíte hru Piškvorky.

Tlačítky nahoru/dolů/vlevo/vpravo vyberte pozici.

Tlačítkem OK umístíte kámen.

Kalendář zobrazuje rok, měsíc a datum.

Kalkulátor slouží k matematickým výpočtům.

3. Standardní Přehrávání

Standardní Přehrávání znamená použití STB ke sledování TV nebo poslechu rádia. Viz obrázek 7.

Obrázek 7. Normální přehrávání – Rádio

Obrázek 8. Info programu

3.1 Informace

Jedním stiskem tlačítka Info zobrazíte informační pruh. Pruh zobrazuje číslo programu, nastavení oblíbených, aktuální čas, název programu, tuto a příští událost, zámek, šifrování, titulky a teletext info.

Stiskem tlačítka Info pri zobrazeném informačním pruhu zobrazíte podrobnosti.

Stiskem tlačítka Info při zobrazených podrobnostech zobrazíte info o aktuálním programu. Viz obrázek 8.

3.2 Přepnutí programu

Je možné přepínat programy pomocí CH+/- nebo zadávat přímo číslo programu.

Pokud číslo programu neexistuje, STB zadání ignoruje. Nebo můžete stiskem tlačítka Recall vyvolat naposledy sledovaný program.

3.3 Hlasitost

Pomocí Vol-/Vol+ nastavte hlasitost.

Tlačítkem Mute zvuk umlčíte. Dalším stiskem tlačítka zvuk opět povolíte.

3.4 Seznam programů

Tlačítkem OK zobrazíte Seznam programů s číslem, názvem a zobrazením stavu zámku/šifrováním/přeskočení.

Tlačítky nahoru/dolů/vlevo/vpravo přepněte program.

Tlačítky OK/Exit se vrátíte do režimu přehrávání.

3.5 Zvuk

Zvukové kanály a režim můžete přepnout na LR (stereo), LL (levý) nebo RR (pravý). Po nastavení jazyka zvuku v NASTAVENÍ → Instalace → Jazyk zvuku bude zvolen výchozí jazyk zvuku. Viz obrázek 11. Stiskem tlačítka Audio zobrazíte informaci o zvuku. Tlačítky nahoru/dolů vyberte Kanál/Audio PID nebo Režim zvuku. Tlačítky vlevo/vpravo zadejte hodnotu. Viz obrázek 9.

3.6 Pauza

Přerušení obrazu i zvuku. Jakýmkoli podnětem bude zrušeno.

3.7 Oblíbené

Je možné přepínat mezi oblíbenými programy v jedné skupině oblíbených. Podrobnosti k oblíbeným naleznete v části 2.3.1.1.

Tlačítkem žluté přepnete skupinu oblíbených v Seznamu programů.

Tlačítkem CH +/- přepnete stejný oblíbený program v normálním přehrávání.

3.8 Teletext

Zobrazení teletextu na obrazovce; styl teletextu se může lišit podle poskytovatele. Viz obrázek 10.

Stiskem tlačítka Text zobrazíte stránku nastavení teletextu.

Tlačítky nahoru/dolů vyberte jazyk teletextu, pokud program má teletext. Stiskem tlačítka OK/Exit opustíte stránku nastavení teletextu.

Tlačítky 0\~9/nahoru/dolů/vlevo/vpravo změňte stránku teletextu, pokud je dostupný.

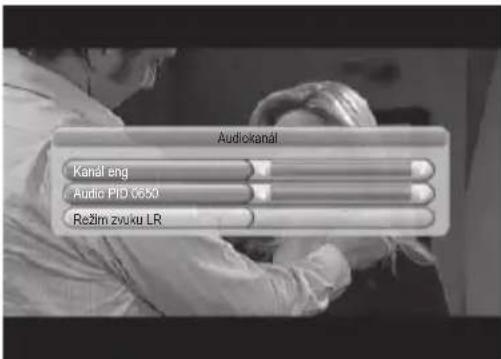

Obrázek 9. Audiokanál

Obrázek 10. Stránka nastavení teletextu

3.9 Titulky

Zobrazení titulků na obrazovce; styl titulků se může lišit podle poskytovatele. Viz obrázek 11.

Stiskem tlačítka Subtitle zobrazíte stránku nastavení titulků.

Tlačítky nahoru/dolů vyberte jazyk titulků, pokud je program obsahuje.

Stiskem tlačítka OK/Exit opustíte stránku nastavení.

3.10 Teletextové titulky

Zobrazení titulků z teletextu; styl titulků se může lišit podle poskytovatele obsahu. Stiskem tlačítka Text/Subtitle zobrazíte stránku nastavení teletextu či titulků.

Tlačítky vlevo/vpravo vyberte TTX titulky.

Tlačítky nahoru/dolů zvolte jazyk titulků.

Stiskem tlačítka OK/Exit opustíte stránku nastavení.

3.11 Menu

Stiskněte tlačítko EPG při normálním přehrávání, viz kap. 2.3.2.

3.12 Zpráva

Mohou se zobrazovat zprávy informující o stavu STB.

3.12.1 Žádný signál

STB nemá anténní signál, např. po odpojení antény.

3.12.2 Žádná služba Program neposkytuje žádný obsah.

Program je zakódován jako placená služba, poskytovatel obsahu vám sdělí podrobnosti k objednání.

3.12.4 Přetížení antény Napájení antény je přetížené.

3.12.5 HDTV není podporováno

Je-li obsah programu ve formátu HDTV, tento STB jej nepodporuje.

3.12.6 Zámek programu

Program je uzamčen (viz kap. 2.3.1.2) přepnutím a nastavením hesla v příslušné nabídce (viz kap. 2.2.3.2). Pro sledování je nutné zadat správné heslo.

Obrázek 11. Stránka nastavení titulků

ŘEŠENÍ POTÍŽÍ

Pokud se setkáte s potížemi při použití nebo instalaci přijímače, přečtěte si, prosíme, nejprve pečlivě příslušnou část tohoto návodu k použití a tuto část Řešení potíží.

CZ

Problém Možná příčina Co dělat
Kontrolka pohotovostního režimu nesvítí.	Je odpojeno napájení. Zkontrolujte přívod napájení.
	Je spálená pojistka. Zkontrolujte pojistku.
Nebyl nalezen signál. Anténa je odpojena. Anténa je poškozená/nesprávně nasměrovaná.		Zkontrolujte anténní vedení. Zkontrolujte anténu.
Žádný obraz nebo zvuk. Zástřa scart není správně připojena. Vložte STB znovu do TV.
Obraz kostičkuje nebo zamrzl.	Anténa není kompatibilní. Zkontrolujte anténu.
Zpráva o kódovaném kanálu.	Kanál je kódovaný. Zvolte jiný kanál.
Zapomenutý kód zámku kanálu.		Opětovným naladěním kanálů zrušíte zámek kanálu.
Přístroj nereaguje na dálkový ovladač.	Přijímač je vypnutý. Zapojte a zapněte přijímač.
	Ovladač není správně namířen. Namiřte ovladač na přední panel.
	Přední panel je zakrytý.	Zkontrolujte přítomnost překážek.
	Nesprávně vložené baterie v ovladači.	Ověřte polaritu baterii.
	Baterie jsou vybité.	Vyměňte baterie v ovladači.
Po přenesení přijímače do jiné místnosti není digitální příjem.	Anténní svod na novém místě může procházet rozvodovým systémem, který může zhoršovat aktuálně přijímaný digitální signál.	Zkuste použít přímý svod od antény.

TECHNICKÉ ÚDAJE

Položka Technické údaje
Tuner Dynamický rozsah	VHF: 174 MHz až 230 MHz	UHF: 470 MHz až 862 MHz
	Vstupní impedance 75 Ohmů nesymetrická
	Vstupní úroveň signálu -78 – -25 dBm
	Šířka pásma 7/8 MHz
Demodulace Demodulátor COFDM
		OFDM Modulace 2K, 8K FFT, SFN a MFN
		Přenos paketů 2K / 8K
		Ochranný interval 1/4, 1/3, 8/4, 1/16, 1/32
Zásuvky Anténní vstup	EC 169-2 dutinka
	TV SCART Kompozitní video (CVBS), RGB, audio L/R
Napájení	Vstup	100–240 V~ 50/60 Hz
	Příkon	6 W max.
Displej Modul dekodéru	PAL, NTSC
	Rozlišení	720 × 576 (PAL); 720 × 480 (NTSC).
	Poměr stran	4:3 (Letterbox, Pan & Scan), 16:9
Dekódování	Video	MPEG2 Transport MP@ML
	Audio	MPEG2 Audio Layer I&II
Ostatní Soulad s normami	Ve shodě s ETSI	EN 744 DVB-T
	Režim zvuku	Stereo, Levý, Pravý

Ne všechny přijímače jsou vybaveny touto položkou.

Změny mohou být provedeny bez předchozího upozornění.

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

08/05

Dôležité bezpečnostné pokyny

Na dialkovom ovládaní odstráňte kryt batériového priestoru a vložte dve batérie rozmeru AAA. Schéma na dne batériového priestoru naznačuje správnu polaritu batérií.

1. Otvorte kryt 2. Vložte batérie


Používanie dialkového ovládača

Dialkový ovládač nebude pracovať, ak je v ceste signálu nejaká prekázka.

Ak STB neobsahuje databázu predvolieb, spustí sa priamo v kroku (5) pri zapnutí.

1.2 Ako prijímat' programy?

1. Stlačením červeného tlačidla potvrdte zmazanie databázy.

2. Tlačidlom OK potvrdte zmazanie a spustenie Auto hladania.

Postupujte podl'a krokov (1) – (8) v časti 1.1.

1. Stlačením tlačidla Menu (Ponuka) vstúpte do hlavnej ponuky.

2. Stlačením tlačidla Info zobrazíte informáciu o verzii STB.

2.2 NASTAVENIE

Systémové nastavenia STB.

2.2.1 Inštalácia

2.2.1.7 Automatické časové pásmo / Časové pásmo

4:3PS (PanScan): Typicky pre sledovanie širokouhlého obrazu na konvenčnom 4:3 TV s orezaním l'avého a pravého okraja obrazu.

16:9PB (PillarBox)/16:9 AUTO: Typicky pre použitie širokouhlého 16:9 TV.

2.2.2.2 TV režim

Nastavenie režimu výstupu obrazu na TV.

2.2.2.6 Zlepšenie obrazu

Nastavenie hesla pre zámok ponuky, predvolieb alebo rodičovského zámku. Tu je možné menit' heslo, východiskový PIN je 6666.

2.2.3.1 Zámok menu

Môj album zobrazuje snímky JPG/BMP/GIF a pracuje s nimi. Ak obsahuje koreňová zložka zariadenia nejaké snímky, otvorí sa v režime Miniatúra, inak v režime Zložka. Tlačidlom modré prepnete do režimu Zložka a pomocou Exit spät do režimu Miniatúra.

2.4.1.1 Miniatúra/Zložka

Tlačidlom OK zobrazíte zvolenú snímku z režimu Miniatúra alebo Zložka a d'alším stlačením spustíte diashow. Tlačidlom červené prehrávate alebo prerušíte diashow.

Tlačidlom zelené prehrávate snímku po snímke.

Tlačidlami hore/dole/vlavo/vpravo vyberte režim hrania a náročnost.

Tlačidlom OK spustíte hru Piškvorky.

Tlačidlami hore/dole/vlavo/vpravo vyberte pozíciu.

Tlačidlom OK umiestnite kameň.

Pomocou Vol-/Vol+ nastavte hlasitost. Tlačidlom Mute zvuk stlmíte. Ďalším stlačením tlačidla zvuk opät povolíte.

Tlačidlom OK zobrazíte Zoznam programov s číslom, názvom a zobrazením stavu zámku/šifrovaním/preskočenia.

Tlačidlami hore/dole/vl'avo/vpravo prepnite program.

Tlačidlami OK/Exit sa vrátite do režimu prehrávania.

3.5 Zvuk

Prerušenie obrazu aj zvuku. Akýmkol'vek podnetom bude zrušené.

3.7 Oblúbené

Stlačením tlačidla Text zobrazíte stránku nastavenia teletextu.

Tlačidlami hore/dole vyberte jazyk teletextu, ak program má teletext. Stlačením tlačidla OK/Exit opustíte stránku nastavenia teletextu.

Tlačidlami 0 – 9/hore/dole/vlavo/vpravo zmeňte stránku teletextu, ak je dostupný.

Stlačením tlačidla Subtitle zobrazíte stránku nastavenia titulkov.

Tlačidlami hore/dole vyberte jazyk titulkov, ak ich program obsahuje.

Stlačením tlačidla OK/Exit opustíte stránku nastavenia.

3.10 Teletextové titulky

Tlačidlami hore/dole zvolte jazyk titulkov.

Stlačením tlačidla OK/Exit opustíte stránku nastavenia.

3.11 Menu

3.12.1 Žiadny signál

STB nemá anténový signál, napr. po odpojení antény.

3.12.5 HDTV nie je podporované

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Sídlo: U Expertu 91, 250 69 Klíčany, okr. Praha - východ, zapsaná

v Obchodním rejstříku u Městského soudu v Praze, oddíl B, vložka 2902

ZÁRUČNÍ LIST

Označení výrobku:

Název:

Výrobní číslo:

Datum prodeje:

Razítko prodejny prodávajícího:

Čitelný podpis prodávajícího:

Vážený zákazníku,

děkujeme, že jste se rozhodl zakoupit si výrobek importovaný naší firmou, a že jste tak učinil po pečlivém zvážení, jaké má technické parametry a pro jaký účel jej budete používat. Dovolte, abychom přispěli k Vaší pozdější spokojenosti se zakoupeným výrobkem, následujícími informacemi:

• Před prvním uvedením výrobku do provozu si pečlivě přečtěte přiložený český návod k jeho obsluze a důsledně ho dodržujte.
• Vámi zakoupený výrobek je určen pro běžné domácí používání. Pro profesionální použití jsou určeny výrobky specializovaných firem.

Další informace Vám poskytne:

Infolinka K+B

Tel. [phone] (Po - Pá 7.30 - 17.00 hod.), fax [phone], e-mail: [e-mail]

Záruční podmínky:

1) K+B odpovídá kupujícímu za to, že prodaná věc je při převzetí kupujícím ve shodě s kupní smlouvou, zejména, že je bez vad.
2) Záruka se nevztahuje na vady vzniklé z důvodu opotřebení věci způsobené jejím používáním.

3) Záruka se nevztahuje na vady věci, vzniklé z důvodu opotrebení součástí věci hlavní, resp. jejího příslušenství, způsobené jejich používáním, jako jsou např. baterie, žárovky, propojovací šňůry, síťové napájecí šňůry, konektory, zásuvky apod.
4) U věcí prodávaných za nižší cenu se záruka nevztahuje na vady, pro které byla nižší cena sjednána.
5) Záruka se nevztahuje na vady věci způsobené poruchami při mimořádných provozních podmínkách, zejména v prostředí prašném, vlhkém, mimořádně chladném či mimořádně teplém, působením chemických látek, proudovým přepětím, vlivem elektromagnetického pole, nesprávnou polarizací, nevhodným umístěním nebo jeho uložením, změnou povrchové úpravy způsobené vnějším vlivem nebo způsobené živelní pohromou.
6) Záruka se nevztahuje na vady věci způsobené úmyslným poškozením, mechanickým poškozením, neodborným uvedením do provozu, nesprávnou montází, použitím vadných poškozených nebo nesprávných optických, magnetických paměťových a jiných médií, zanedbanou údržbou, nesprávným čištěním, mazáním, seřizováním, zapojováním, propojováním, závadami systému, do kterého byla věc zapojena a provozována, nadměrným přetěžováním výkonových parametrů apod.
7) Nárok na provedení záruční opravy zaniká v případě zjištění, že věc byla opravována neautorizovaným servisem, byl sejmut ochranný kryt, byly poškozeny plomby, montážní šrouby, nebo že byly provedeny modifikace nebo adaptace k rozšíření funkci a parametrů věci nebo její úpravy pro možnost provozu v jiné zemi, než pro kterou byla navržena, vyrobena a schválena.
8) Nárok na záruční opravu věci je možno uplatnit pouze po předložení záručního listu správně a úplně vyplněného v okamžiku prodeje a originálu dokladu o zaplacení kupní ceny věci s typovým označením výrobku, datem a místem prodeje. Na kopie záručního listu a účtenky nebo na záruční list či účtenku s chybějícími nebo později doplňovanými a měněnými údaji nebude brán zřetel. Nárok lze uplatňovať u prodejce, u kterého byl výrobek zakoupen, nebo přímo u některého z autorizovaných servisů, jejichž aktuální seznam poskytuje infolinka K+B.
9) Záruční doba počíná běžet od převzetí věci kupujícím nebo ode dne uvedení věci do provozu, pokud kupující objednal uvedení do provozu nejpozději do tří týdnů od převzetí věci a řádně a včas poskytl k provedení služby potřebnou součinnost.
10) Jde-li o vadu, kterou lze odstranit, má kupující právo, aby byla bezplatně, včas a řádně odstraněna a K+B je povinna vadu bez zbytečného odkladu odstranit, zpravidla do 30 dnů, se souhlasem kupujícího ve lhůtě dohodnuté. Není-li to vzhledem k povaze vady neúměrné, může kupující požadovat výměnu věci nebo týká-li se vada jen součástí věci, výměnu součásti. Není-li takový postup možný, může kupující žádat přiměřenou slevu z ceny věci, nebo od smlouvy odstoupit.
11) Jde-li o vadu, kterou nelze odstranit, a která brání tomu, aby věc mohla být řádně užívána, jako věc bez vady, má kupující právo na výměnu věci, nebo má právo od smlouvy odstoupit. Táž práva přísluší kupujícímu, jde-li sice o vady odstranitelné, jestlíže však kupující nemůže pro opětovné vyskytnutí vady po opravě, nebo pro větší počet vad, věc řádně užívat.
12) Jde-li o jiné vady neodstranitelné a nepožaduje-li výměnu věci, má kupující právo na přiměřenou slevu z ceny věci, nebo může od smlouvy odstoupit.
13) Práva z odpovědností za vady, musí kupující uplatnit u K+B bez zbytečného odkladu. Právo z odpovědnosti za vady uplatní kupující v reklamačním řízení, kde písemnou formou vytkne vady, které věc má, tj. označí vadné vlastnosti, nebo popíše jak se vada projevuje, věc předá k posouzení a současně sdělí, jaký způsob odstranění vady požaduje. Kupující je povinen neprodleně po výskytu reklamované vady přestat věc užívat, aby bylo možno co nejobektivněji posoudit reklamovanou vadu a důvody jejího vzniku. Práva z odpovědností za vady věci, pro které platí záruční doba, zaníknou, nebyla-li uplatněna v záruční době.
14) Doba od uplatnění práva z odpovědnosti za vady až do doby, kdy kupující po skončení opravy, byl povinen věc převzít, se do záruční doby nepočítá.
15) Náklady na přepravu reklamované věci z místa jejího provozování do místa uplatnění reklamace, hradí kupující. Náklady záruční opravy hradí K+B. V případě zjištění, že se jedná o neoprávněnou reklamací, hradí náklady spojené s reklamací, kupující.
16) Záruční doba je 24 měsíců . Po tuto dobu odpovídá prodávající kupujícímu, že prodaná věc byla při převzetí ve shodě s kupní smlouvou. Předpokládá se, že věc - zboží, je ve shodě s kupní smlouvou, jestliže:
- souhlasí s popisem prodávajícího a má vlastnosti spotřebního zboží, které prodávající spotřebiteli předvedl ve formě vzorku,
- hodí se k účelům, ke kterým se zboží tohoto druhu obvykle používá,
- vykazuje kvalitu a vlastnosti, které jsou obvyklé u zboží tohoto druhu, a které může kupující rozumně, s ohledem na charakter spotřebního zboží, zejména k veřejnému vyjádření v reklamě nebo na etiketách prodávajícího, výrobce nebo jeho zástupce, o konkrétních vlastnostech zboží očekávat.
O rozpor zboží se smlouvou se nejedná v případě, že kupující v okamžiku uzavření smlouvy o rozporu věděl nebo o něm musel vědět.
17) Rozpor s kupní smlouvou, který se projeví během 6 měsíců ode dne převzetí věci, se považuje za rozpor existující při jejím převzetí, pokud to neodporuje povaze věci, nebo pokud se neprokáže opak.
18) Nad zákonem stanovený limit (více viz.bod 17) poskytuje K+B prodlouženou lhůtu, během které se považuje za rozpor existující při jejím převzetí a to:
• videorekordery, DVD, Radiomagnetofony, mikrovlnné trouby 12 měsíců
- televizní přijímače ECG 24 měsíců
- Orion (celý sortiment)....24 měsíců

Kupující prohlašuje, že kupní smlouvu uzavřel po zralé úvaze, že výše specifikovanou věc prohlédl, vyzkoušel její funkčnost, seznámil se s její obsluhou, uvedením do provozu a záručními podmínkami, a že prodaná věc je při převzetí ve shodě s kupní smlouvou a že je bez vad.

Podpis kupujícího: ....

Upozornění pro prodejce:

Pro případné uplatnění reklamace ještě před prodejem výrobku spotřebiteli (předprodejní záruka) požaduje firma K+B kompletní nepoužívaný výrobek v originálním nepoškozeném obalu, řádně vyplněný protokol, kopii dokladu prokazujícího převzetí výrobku prodejcem a tento záruční list. Předprodejní záruční doba na tento výrobek je jeden rok od nabytí výrobku prodejcem od dodavatele. K+B přebírá za prodejce odpovědnost za vady prodaného výrobku spotřebiteli ve výše uvedeném rozsahu za podmínek uvedených na tomto záručním listě pouze tehdy, byl-li tento výrobek prodán spotřebiteli v době trvání předprodejní záruky.

reklamačn

www.ecg.cz

Výhradní zastoupení pro ČR:

K+B Progres, a.s. tel.: [phone]

U Expertu 91 e-mail: [e-mail]

250 69 Klíčany zelená linka: 800 121 120

Distribútor pre SR:

K+B Elektro - Media, k.s.

Mlynské Nivy 73 tel.: [phone]

821 05 Bratislava e-mail: [e-mail]

CZ

SK

■ Dovozce neručí za tiskové chyby obsažené v návodu k použití výrobku.

■ Dovozca neručí za tlačové chyby obsiahnuté v návode na použitie výrobku.
