NÁVOD K OBSLUZE BHI900SS BAUMATIC

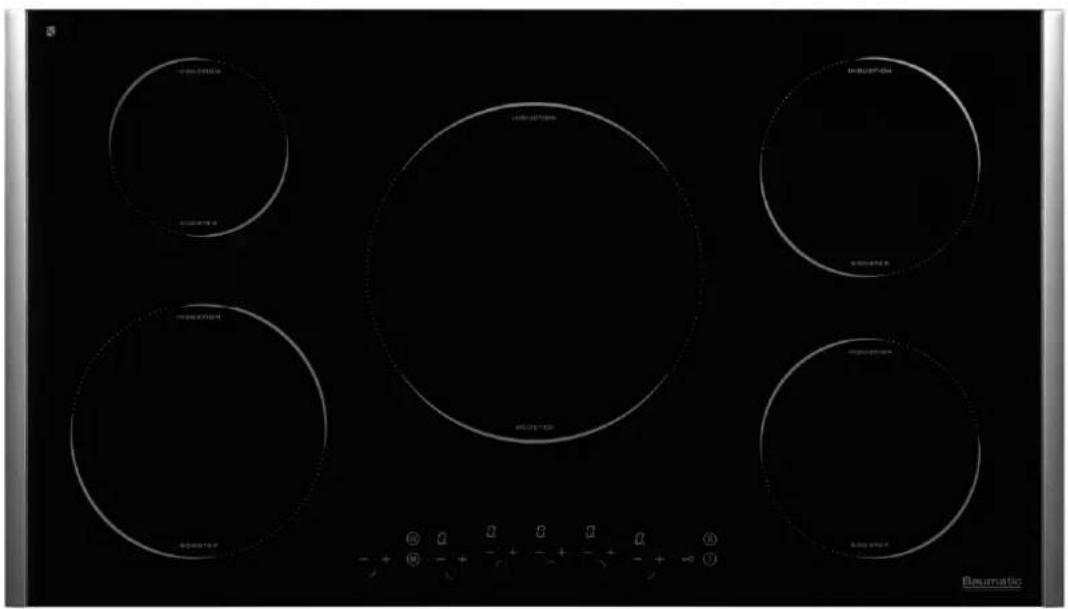

BHI900SS 90 cm indukční varná deska s předním dotykovým ovládáním

INSTRUCTION MANUAL

Návod k obsluze pro Váš spotřebič Baumatic

BHI900SS

90 cm indukční varná deska s dotykovým ovládáním

POZNÁMKA: Tato „Uživatelská příručka" obsahuje důležité informace, včetně informací o bezpečnosti a instalaci, které Vám umožní plně využít vlastností vašeho spotřebiče. Prosím, uchovávejte ji na bezpečném místě, aby byla snadno přístupná pro použití i v budoucnosti jak pro Vás, tak i pro osoby, které nejsou seznámeny s provozem tohoto spotřebiče.

GS 15/07/11

Obsah

Ochrana životního prostředí 4

Důležité bezpečnostní informace 5

Specifikace 9

Rozměry výrobku a otvoru pro vestavbu 9

Specifikace produktu 9

Standardní příslušenství 9

ülektrické údaje 10

Uspořádání povrchu keramické desky 10

Uspořádání ovládacího panelu 11

Používání keramické varné desky 11

Před prvním použitím 11

Dotykové ovládání 11

Zapnutí desky 12

Zapnutí zóny a nastavení úrovně výkonu 12

Vypnutí varné desky 13

Kuchyňské nádobí, které je vhodné pro indukční desku 14

Časovač varné desky 14

Zesilovací BOOSTůR funkce 15

Funkce udržení tepla 16

Funkce pauza 16

Bezpečností zámek 17

Bezpečnostní vypnutí 17

Ovládání ventilátoru (integrované chlazení generátoru) 17

Pokyny pro varnou desku 18

Čištění a údržba 19

Čištění povrchu keramické desky 19

Po každém použití 19

Tabulka čištění 20

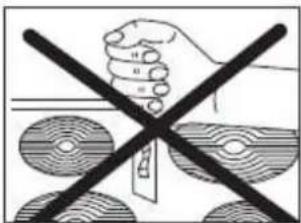

Použití škrabky pro keramickou varnou desku 20

Použití speciálního čisticího prostředku pro keramickou varnou desku 20

Instalace 21

Umístění 21

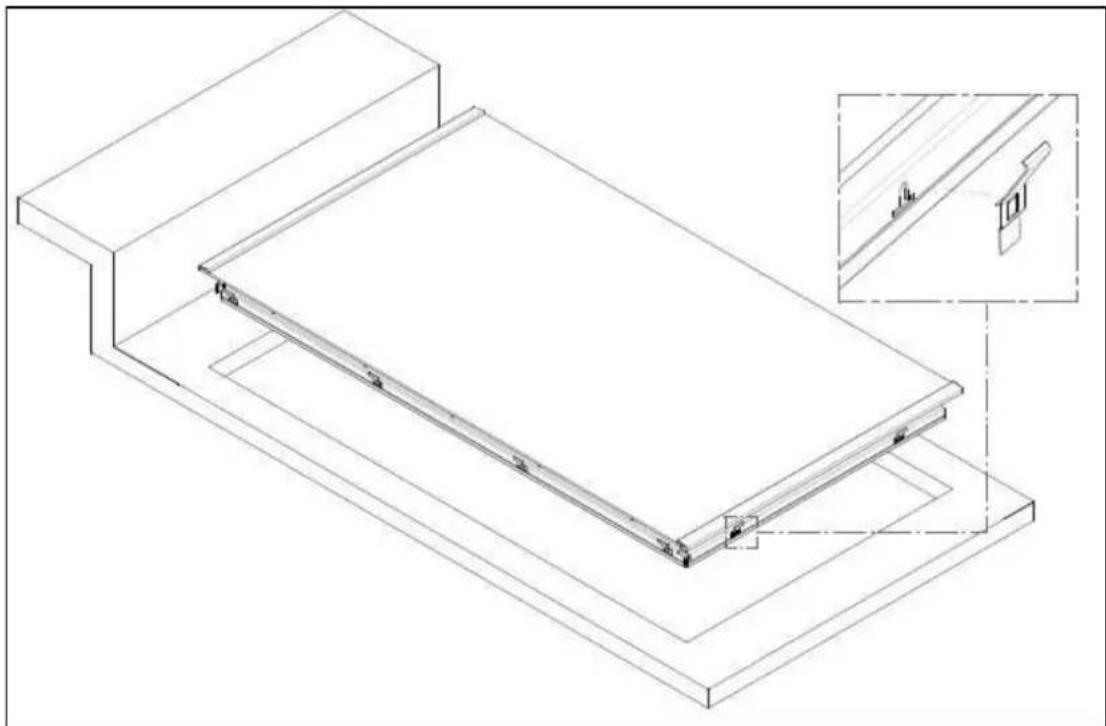

Vybalení spotřebiče 22

Instalace spotřebiče 22

Připojení k elektrické síti 24

Připojení přívodního kabelu 25

Výměna síťového napájecího kabelu 25

Můj spotřebič nepracuje správně 26

Kódy poruch 27

Ochrana životního prostředí

LIKVIDACE ODt'ADU

Roztřidte odpad podle různých materiálů (kartón, polystyrén, atd.) a zlikvidujte jej podle místních předpisů (zákon č.125/97 Sb. o odpadech §18 a 19 a vyhláška č.338/97 Sb. §16).

Spotřebič i jeho části předejte po skončení jejich životnosti do sběrných surovin (§ 16 a 17 vyhláška č. 338/97 Sb.).

Tento spotřebič je určen jenom pro použití v domácnosti.

Vážený zákazníku,

děkujeme Vám, že jste si vybral náš výrobek.

Prosíme, abyste si pozorně přečetl Návod na obsluhu, což Vám pomůže správně používat spotřebič. Prosíme, uschovejte si ho pro budoucí potřebu.

Protože Baumatic neustále vylepšuje své produkty, vyhrazuje si právo učinit změny, které budou považovány za nevyhnutelné, bez upozornění v této Příručce.

ZÁRUKA

Na Váš nový spotřebič poskytujeme 24měsíční záruku.

Upozornění

Na Záručním listě si nechte potvrdit datum instalace a uvedení do provozu.

trosím, uchovejte si také účet o zaplacení za spotřebič / fakturu.

Tato dokumentace bude od Vás požadována servisním technikem při záruční opravě.

Instalaci spotřebiče svěřte odborné firmě, organizaci k tomu oprávněné. V opačném případě Vaše právo na bezplatné odstranění závady zaniká.

tÓtRODEJNÍ SERVIS

Vysoká kvalita a vyspělá technologie našich spotřebičů zaručuje jejich bezchybný provoz.

Avšak dojde-li k závadě, pokuste se odstranit ji zkontrolováním, zda jste postupovali podle pokynů uvedených v tomto návodu.

V případě potřeby odborné technické pomoci, prosíme, kontaktujte naše servisní středisko:

Telefon [phone]

v pracovní dny od 9.00 do 17.00 hod. nebo na

www.baumatic.cz

Prosíme, abyste měli připravené po ruce následující údaje:

• typ výrobku / model
• sériové číslo
• datum zakoupení spotřebiče

Poznámka

Tato příručka s pokyny pro uživatele obsahuje důležité informace, včetně bezpečnostních a instalačních pokynů, které Vám umožní získat od Vašeho spotřebiče maximální výkon. Uchovávejte jí na bezpečném místě tak, aby byla snadno dostupná pro budoucí použití.

Důležité bezpečnostní informace

Pro Baumatic je nejdůležitější Vaše bezpečnost. Před zahájením vlastní instalace a používáním tohoto spotřebiče si prosím, důkladně pročtěte tuto instrukční příručku. Pokud Vám nejsou jasné jakékoli informace uvedené v této příručce, prosím, spojte se s Technickým oddělením Baumatic.

Všeobecné informace

• Tento spotřebič je navržen pro použití v domácnostech a pro vaření a smažení domácích jídel.
  o DÜLEŽITÉ: Sousední nábytek a všechny materiály použité v instalaci musí odolávat při použití tohoto zařízení minimálně teplotě zvýšené o 85°C nad teplotu okolního prostředí místnosti, ve které je spotřebič umístěn.
  Určité druhy kuchyňského nábytku s vinylovým nebo laminovaným povrchem jsou zvláště náchylné k poškození teplem nebo změně barvy při teplotách pod hodnoty uvedené výše.
• Jakékoli škody způsobené spotřebičem nainstalovaným s nedodržením tohoto teplotního limitu, budou výhradní odpovědností majitele.
  o Váš nový spotřebič má záruku na elektrické nebo mechanické defekty a podléhá určitým výjimkám, které jsou uvedeny v Záručních podmínkách Baumatic. Předcházející však nijak neovlivňuje vaše zákonná práva.
  o Použití tohoto spotřebiče pro jakýkoli jiný účel nebo v jakémkoli jiném prostředí bez výslovného souhlasu společnosti Baumatic znamená zánik záruky a práva na reklamaci.

o Tento spotřebič nesmíte používat pro odkládání věcí nebo jako pracovní plochu.
o Společnost Baumatic nepovoluje provádění žádných modifikací na spotřebiči.
○ Na horní desce nebo v blízkosti spotřebiče byste neměli odkládat nebo umístovat hořlavé nebo vysoce hořlavé kapaliny/materiály.
- Opravy mohou provádět pouze servisní inženýři společnosti Baumatic nebo autorizovaní servisní zástupci.

Zabezpečení před dětmi

○ Baumatic důrazně doporučuje, aby se velmi malé a malé děti nemohly dostat ke spotřebiči a nikdy by jim nemělo být dovoleno se spotřebiče dotýkat.
○ Pokud je nezbytné, aby mladší členové rodiny zůstali v kuchyni, zajistěte prosím, že budou po celou dobu pod přísným dohledem.
o Starší děti mohou používat spotřebič pouze pod dohledem dospělých osob.

Všeobecná bezpečnost

○ Spotřebič by měla instalovat a připojovat jen kvalifikovaná osoba.
○ Pozornost by se měla věnovat tomu, aby spotřebič a pracovní plochy, do kterých jej zabudujete, splňovaly příslušné normy.
- Jestliže zjistíte jakékoli škrábance nebo praskliny v keramickém skle, měli byste spotřebič ihned vypnout a odpojit jej od přívodu. V opačném případě hrozí riziko úrazu elektrickým proudem.

Za provozu

• Jakákoli fólie nebo nálepky na povrchu při dodání by se měly před použitím odstranit.
  ○ Pozornost by se měla věnovat používání spotřebiče, jinak hrozi nebezpečí popálení.
• Je nutno zamezit kontaktu elektrického připojovacího kabelu s varnou deskou když je horká nebo s horkým nádobím.
  ○ Pokud dojde k přehřátí tuku nebo oleje, může velmi rychle dojít k jejich vznícení. Z tohoto důvodu, když se připravuje jídlo s tukem nebo s olejem, nesmí zůstat spotřebič bez dohledu.

o Po použití zkontrolujte, zda všechny varné zóny jsou vypnuty.

DÜLEŽITÉ: Tato keramická indukční deska plně odpovídá platné legislativě, týkající se elektromagnetického rušení a je navržena tak, aby se nerušila a jinými elektronickými spotřebiči za předpokladu, že odpovídají stejné legislativě.

- Jelikož deska vytváří ve své bezprostřední blízkosti magnetická pole, kardiostimulátory a aktivní srdeční implantáty musí být v provedení odpovídajícím příslušným předpisům. Nejste-li si jisti, měli byste se spojit s výrobcem Vašeho přístroje nebo lékařem. V tomto ohledu může Baumatic jen zaručit shodu našeho vlastního výrobku.

- Je-li na varnou zónu, která je zapnuta, položen předmět z kovu (např. poklička, nůž, vidlička nebo lžíce), může se zahřát.

Čištění

o Čištění varné desky je nutno provádět pravidelně.

o DÜLEŽITÉ: Před pokusem očistit spotřebič by měl být odpojen od sítě a ponechán vychladnout.

- Velmi opatrně je nutno postupovat při proceduře čištění, která následuje bezprostředně po použití spotřebiče.

○ Pro čištění spotřebiče nesmíte používat paroproudové čištění nebo jakékoli jiné čištění s použitím vysokého tlaku.

Instalace

Tento spotřebič musí být správně nainstalován příslušně kvalifikovanou osobou a přísně v souladu s pokyny výrobce. Další informace naleznete ve specifickém oddílu této příručky, který se týká vlastní instalace.

Baumatic odmítá jakoukoli odpovědnost za zranění nebo škodu na osobách či majetku následkem nesprávného používání nebo nesprávné instalace tohoto spotřebiče.

tírohlášení o shodě

Tento spotřebič vyhovuje následujícím Evropským směrnicím:

• 2006/95/CE Základní usnesení/ Směrnice o nízkém napětí
• 1935/2004/CE 90/128/EEC Tento spotřebič je vhodný pro kontakt
  s potravinami
• 2004/108/CE Elektromagnetická kompatibilita

- Výrobce prohlašuje, že tato varná deska je vyrobena s použitím certifikovaných materiálů a požaduje, aby spotřebič byl nainstalován v souladu s aktuálními platnými normami. Tento spotřebič musí být používán zaškolenou osobou pouze pro domácí účely.

Jak zabránit poškození spotřebiče

○ Spadnutím předmětů na keramické sklo může dojít k jeho poškození.
- Okraje keramického skla mohou být poškozeny nárazy nádobím.
○ Litinové nádobí a nádobí z litého hliníku s poškozenými dny může poškrabat plochu keramické desky, pokud je po ní taženo.
o Pánve musí být zvedány a pokládány na plochu varné desky bez tažení po této desce.
○ Varné zóny nesmí být zapínány bez nádobí umístěného na dané zóně. Toto nádobí nesmí být prázdné.
- Potraviny nebo tekutiny, které mají vysoký obsah cukru, mohou povrch desky poškodit, jestliže přijdou do styku s horkým povrchem keramické desky. Každé úniky a rozlití musí být okamžitě utřeno; toto utření však přesto nemusí zamezit poškození povrchu varné desky.

Specifikace

Rozměry výrobku a otvoru pro vestavbu

902 510 47 38 490 880

Rozměry produktu: Rozměry otvoru pro vestavbu:

Hloubka: 510 mm Hloubka: 490 mm

Šířka: 902 mm Šířka: 880 mm

Výška: 47 mm

Specifikace produktu

○ 1 x 2,40 kW indukční zóna (∅ 280 mm)
○ 1 x 2,30 kW indukční zóna (∅ 210 mm)
○ 2 x 1,85 kW indukční zóna (∅ 180 mm)
○ 1 x 1,40 kW indukční zóna (∅ 145 mm)

o Přední dotykové ovládání
o Časovač pro každou varnou zónu
- Integrovaná detekce hrnců
o 5 nezávislých indukčních generátorů
- 5 indikátorů zbytkového tepla
o Bezpečnostní zámek
- Funkce pauza
o Funkce Booster
o Funkce udržení teploty

Standardní příslušenství

o Škrabka keramické desky

Elektrické údaje

Jmenovité napětí: 220 - 240 V 50 - 60 Hz

tójistka: 50 A

Maxim. Jmenovitý příkon: 9,80 kW

třívodní kabel: 3 žíly x 6 mm² (není součástí

dodávky)

Prosím, poznamenejte si pro budoucí odkazy následující informace, které také naleznete na typovém štítku a dále datum nákupu, který je uveden na prodejní faktuře. Typový štítek Vaší varné desky je umístěn na spodní části spotřebiče. Je tudíž účelné si poznamenat tyto informace před vlastní instalací spotřebiče.

Číslořmodeluř......ř

Výrobnířčísloř......ř

Datumřnákupuř......ř

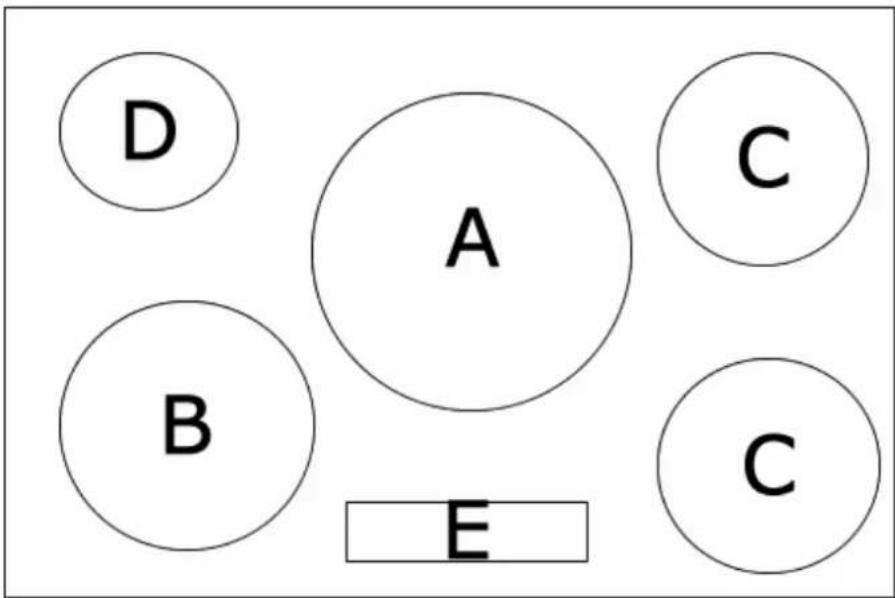

Uspořádání povrchu keramické desky

D A C B E C

A) 2,40 kW indukční zóna (∅ 280 mm)
B) 2,30 kW indukční zóna (∅ 210 mm)
C) 1,85 kW indukční zóna (∅ 180 mm)
D) 1,40 kW indukční zóna (∅ 145 mm)
E) Ovládací panel

Uspořádání ovládacího panelu

6 5 7 B 8 4 3 2 1 10 9 Ⅱ 1

1) Tlačítko ON / OFF
2) Tlačítko plus pro varnou zónu
3) Tlačítko minus pro varnou zónu
4) Tlačítko časovače
5) Tlačítko plus časovače
6) Tlačítko minus časovače
7) Tlačítko pro funkci udržení tepla
8) Tlačítko pro aktivaci funkce Booster
9) Bezpečnostní zámek
10) Tlačítko pro funkci Pauza

toužívání keramické varné desky

třed prvním použitím

DÜLEŽITÉ: Měliřbystěrvyčistitřpovrchřkeramickéřvarnéřdeskyř (vizřOddílř „Čištěnířařúdržba“).ř

o Měli byste zapnout jednu varnou zónu na dobu 5 minut při maximálním nastavení. To napomůže odstranit jakékoli nové zápachy, které existují a vypařit vlhkost, která se vytvořila na varných deskách v průběhu transportu.
○ Nevypalujte najednou více než jednu zónu.
o Při vypalování zóny na ni musíte umístit pánev naplněnou do poloviny studenou vodou. Jinak indukční zóna nebude pracovat.

Dotykové ovládání

- Všechny operace jsou prováděny pomocí dotykových ovládacích prvků, které se nacházejí na ovládacím panelu.

o Každý dotykový ovládací prvek má přiřazeno své optické zobrazení.

Zapnutí desky

o Po připojení desky k elektrické síti se na jednu sekundu zapnou všechny indikátory varných zón. Nyní je deska v pohotovostním režimu.
o Stiskněte tlačítko ON/OFF ú1).
o Indikátory všech varných zón se rozsvítí.

Zapnutí zóny a nastavení úrovně výkonu

o Stiskněte tlačítko plus ú2) té varné zóny, kterou chcete ovládat.
o Tlačítky plus ú2) a minus ú3) nastavte úroveň výkonu.
○ Začátek stupnice je na úrovni 1, každé 0,4 sekundy se zvýší o 1 stupeň. Nejvyšší úroveň výkonu je 9.
- Jakmile indikátor dané zóny ukazuje požadovanou úroveň výkonu, pustte tlačítka plus a minus a varná zóna začne ohřívat na nastavený stupeň výkonu.

DŮLEŽITÉ: Varná zóna se automaticky po určité době vypne v případě, že na ní není umístěn hrnec.

tostupné vypínání zóny

o Stiskněte tlačítko plus Ù2) té varné zóny, kterou si přejete vypnout.
○ Stiskněte a držte tlačítko minus Ù3), dokud se číslo na indikátoru varné zóny nezmění na "0".
o Po pár sekundách se varná zóna vypne.
○ Blikající písmeno "H" je indikátorem zbytkového tepla varné zóny, kterou jste vypnuli. Jakmile teplota varné zóny klesne pod 60°C, indikátor zbytkového tepla zmizí.

Okamžité vypnutí zóny

○ Stiskněte tlačítko plus ï2) té varné zóny, kterou si přejete vypnout.
o Stiskněte současně tlačítka plus ú2) a minus ú3).
o Varná zóna se okamžitě vypne.

○ Blikající písmeno "H" je indikátorem zbytkového tepla varné zóny, kterou jste vypnuli. Jakmile teplota varné zóny klesne pod 60°C, indikátor zbytkového tepla zmizí.

Vypnutí varné desky

Po vypnutí všech varných zón byste měli vypnout celou desku.

o Stiskněte tlačítko zapnutí a vypnutí (ON/OFF) ú1).

o Stisknutím tlačítka ON/OFF ú1) je možné desku vypnout kdykoli.

Indikátor zbytkového tepla

o Po vypnutí varné zóny se na indikátoru příslušné zóny objeví písmeno "H. To znamená, že teplota dané varné zóny přesaje 60°C a je možné si tak přivodit zranění.

o DÜLEŽITÉ: Indikátor zbytkového tepla zmizí, pokud vypnete sítové napájení.

Čidlo hrnce

Každá zóna má v sobě čidlo, takže může detekovat přítomnost hrnce.

• Čidlo je jemně naladěno k detekování hrnce na něj položeného. Průměr hrnce by měl být o jednu velikost menší než je jmenovitý průměr zóny.
  ○ Nejlepší přenos tepla získáte tak, když hrnec a varná zóna mají stejnou velikost.
  o Indukční metoda vaření rychle prénáší energii potřebnou k vaření přímo k hrnci, także povrch desky zůstává chladný. Efekt je rychlý a úsporný.
  ○ Zkontrolujte, zda je Vaše nádobí vhodné pro používání na indukční desce (viz ochranná známka nebo pokyny výrobce).

Kuchyňské nádobí, které je vhodné pro indukční desku

ř Tabulkařnížeřuvádířkuchyňskéřnádobí,řřkteréřrjeřnormálněřrhodnéřřproř používánířnařdesceřsřindukčnímiřzónami:

Kuchyňské nádobí Vhodné
Ocel, smaltovaná ocel Ano
Litina Ano
Nerezová ocel Ano (jestliže tak uvede výrobce hrnce)
Hliník, měd', mosaz Ne
Sklo, keramika, porcelán Ne

o Dna hrnců by měla být rovná a co nejsilnější.

Určité druhy kuchyňského nádobí mohou při používání na desce s indukčními zónami vydávat hluk. To neznamená závadu na spotřebiči.

o DŮLEŽITÉ: Měli byste zkontrolovat, zda hrnce jsou postavena na střed indukční zóny, kterou používáte.

Časovač varné desky

Vašeřrdeskařrdisponujeřrčasovačem,řrkterýřrpořuplynutířnastavenéřrdobyř automatickyřvypneřtopnéřtěleso.řř ř

○ Stiskněte tlačítko plus Ù2) varné zóny, u které si přejte nastavit časovač. Užitím tlačítek plus a minus vyberte požadovanou úroveň výkonu.

○ Stiskněte tlačítko plus ï5) a minus ï6) časovače pro vybrání doby od 1 do 99 minut.

- Jakmile nastane požadovaný čas, zóna se sama vypne a rozezní se zvukový signál. Ten deaktivujete stisknutím jakéhokoli tlačítka.

o Funkce časovače může být použita na každé varné zóně zvlášť, dodržením postupu výše.

UPOZORNĚNÍ: Je důležité, abyste varnou desku nenechávali v době vaření bez dozoru.

r r r r

Na této desce si můžete nastavit také samostatný alarm, který bude pracovat bez závislosti na topných tělesech.

o Funkce alarmu může být aktivována pouze, když jsou varné zóny vypnuté. Aktivujete ho pomocí tlačítek plus a minus na časovači desky.
- Dobu pro odpočítávání můžete zvolit mezi 1 – 99 minutami. Po uplynutí nastavené doby se rozezní alarm. Ten deaktivujete stisknutím jakéhokoli tlačítka.
○ Pokud stisknete tlačítko ON/OFF ú1) při odpočítávání času, nastavená funkce odpočítávání se vypne.

Zesilovací BOOSŘER funkce

• Jakmile se rozhodnete, kterou z varných zón budete používat, můžete ihned spustit zesilovací funkci stisknutím tlačítka pro zesilování 8). Pokud daná varná zóna disponuje takovou kapacitou, aby mohla zprostředkovat takové množství energie, zobrazí se na displeji symbol "P".
• Pokud takové množství energie není pro danou zónu přípustné, displej zóny bude blikat po dobu 3 sekund. Taková zóna je určena na menší objem energie.
• Čas zesílení výkonu je maximálně 10 minut. Po uplynutí této doby se funkce automaticky vypne a varná zóna bude pokračovat ve vaření na původní úrovni výkonu.
  o Funkce BOOSTER může být znovu aktivována za předpokladu, že teplotní čidla v elektronice a v cívkách mají kapacitu.
• V případě sejmutí hrnce při zapnuté zesilovací BOOSTER funkci zůstává funkce aktivní a nadále se odpočítává čas pro zesilovací funkci.
  ○ Pokud se teplota cívky zvýší na nepřiměřenou hodnotu, zesilovací funkce se sama automaticky vypne a vrátí se k původní hodnotě výkonu.

Umístění varné zóny	Nižší výkon	Zesilující funkce
Středová	2,40 kW	3,70 kW
Levá přední	2,30 kW	3,20 kW
Pravá zadní	1,85 kW	2,50 kW
Pravá přední	1,85 kW	2,50 kW
Levá zadní	1,40 kW	1,80 kW

Funkce udržení tepla

o Funkce udržení tepla zajistí, že jídlo, které jste uvařili, Vám nevychladne, dokud nebude vhodné ho servírovat. Při běhu této funkce pracuje varná zóna s nízkým množstvím energie.
○ Pokud je funkce udržení tepla nastavena na určitou varnou zónu, na displeji dané varné zóny se bude zobrazovat "U" (viz obrázek níže).

○ Pro aktivování této funkce stiskněte tlačítko pro funkci udržení tepla ů7) následovaný tlačítky plus ů2) nebo minus ů3) vybrané varné zóny.
○ Nebo můžete také stisknout tlačítko plus ú2) vybrané varné zóny a následně tlačítko funkce udržení tepla ú7). Tento způsob Vám umožní nastavit funkce udržení tepla na různých zónách.
○ Pro deaktivaci funkce udržení tepla stačí stisknout tlačítko pro funkce udržení tepla ú7) a následně plus ú2) nebo minus ú3) dané varné zóny.
- Nebo můžete stisknout pouze plus ú2) či minus ú3). Pokud stisknete tlačítko minus, úroveň výkonu se sníží na 0 a varná se zóna se vypne. Pokud stisknete plus, úroveň výkonu se zvýší na 1.

Funkce pauza

○ Pokud je minimálně jedna varná zóna spuštěna, je možné na pár minut vypnout topná tělesa stisknutím tlačítka pauza ú10).
○ Všechny prednastavené programy, včetně odpočítávání, jsou pozastaveny a během pauzy nebudou pokračovat. Zesilovací funkce je vypnuta na všech varných zónách.
o Pauza může trvat maximálně 10 minut. Pokud do té doby nedeaktivujete funkci pauzy, spotřebič se vypne. Varná zóna může být kdykoli vypnuta stisknutím tlačítka ON / OFF ú1), které ukončí funkci pauzy.

○ K ukončení pauzy a uvedení varných zón opět do chodu stiskněte tlačítko pauzy ú10) a nepoužijte žádné další tlačítko během 10 sekund od té doby.

Bezpečností zámek

○ Ovládání celé varné desky může být uzamčeno, pokud není používáno, stisknutím tlačítka bezpečnostního zámku ú9).

o Všechny indikátory varných zón budou zobrazovat písmeno "L".

○ Deska zůstává uzamčená, dokud není funkce zrušená. Dokonce, i když v průběhu, kdy je funkce zapnutá, desku vypnete a znovu zapnete.

○ Pro zrušení bezpečnostního zámku znovu stiskněte tlačítko bezpečnostního zámku ú9). Písmeno "L" zmizí z indikátorů varých zón.

Bezpečnostní vypnutí

○ V závislosti na úrovni výkonu, každá varná zóna bude vypnuta, pokud se během přednastavené maximální doby nezmění ani jednou úroveň výkonu.

○ Způsob indukce je skutečně bezpečný. Elektronika indukce má u každé varné zóny tepelné senzory, které se nachází pod skleněným povrchem.

- Tyto senzory zabraňují případnému přehřátí. Systém redukuje energii, popřípadě vypíná všechny varné zóny, pokud naměřená teplota je příliš vysoká.

- Pokud ovládací panel detekuje teplotu přesahující 95°C vypne veškerá topná tělesa. Ta mohou být zapnuta až poté, co teplota klesne pod 95°C.

Ovládání ventilátoru ùintegrované chlazení generátoru)

Hrnec se dnem z feromagnetického materiálu Magnetické pole Sklokeramický povrch Spirálová cívka Generátor

○ Ventilátor desky je umístěn v plastovém krytu indukčních cívek. Běh ventilátoru se spouští v závislosti na teplotě, která je naměřena.

o Ventilátor se spouští, jakmile je překročen určitý teplotní limit a zvyšuje rychlost, pokud je překročen druhý nastavený teplotní limit.

○ Na nižší rychlost ventilátor běží při 45°C a na vyšší rychlost při 55°C.

tokyny pro varnou desku

o Při několika prvních použitích varné desky se může objevit štiplavý zápach hoření. Tento zápach zcela zmizí po několikerém opakovaném použití.

○ Horní část pracovní desky má varné zóny o různém průměru a výkonu.

- Polohy, ve kterých dochází k vyzařování tepla, jsou jasně označeny na horní části varné desky. Kuchyňské pánve je nutno umístovat přesně na tyto varné zóny pro zajištění účinného ohřívání. Pánve musí mít přesně stejný průměr jako je průměr použitých varných zón.

○ Nesmíte používat pánví s hrubými spodními částmi, neboť ty mohou poškrabat povrch keramické varné desky.

o Před použitím pánví se ujistěte, že jejich dna jsou čistá a suchá.

○ Pokud jsou pánve chladné, musí být jejich dna mírně vydutá, neboť jakmile se zahřejí a leží na ploše rovně, roztáhnou se. Tím dochází ke snadnějšímu přenosu tepla.

○ Nejlepší tloušťkou pro dna pánví je 2–3 mm silná smaltovaná ocel a 4-6 mm nerezavá ocel u dna pánví vrstveného typu.

- Pokud nejsou dodržena tato pravidla, bude docházet k velkým ztrátám tepla a energie. Teplo, které není absorbováno pánví, se přenese na desku, rám a obklopující skříně.

o Přednostně pokrývejte pánve pokličkami pro umožnění použití nižší teploty pro vaření.

o Zeleninu, brambory apod. vařte vždy s malým množstvím vody uvnitř, neboť toto zkracuje doby vaření.

- Potraviny nebo tekutiny, které mají vysoký obsah cukru, mohou poškodit vršek varné desky, pokud přijdou do kontaktu s povrchem keramické desky. Každé úniky a rozlití musí být okamžitě utřeno; toto utření však přesto nemusí zamezit poškození povrchu varné desky.

o DÜLEŽITÉ: Keramický povrch varné desky je tuhý; není však nerozbitný a může dojít k jeho poškození. Zvláště v případech, kdy na něj spadnou špičaté nebo tvrdé předměty při působení určité síly.

○ NEPOUŽÍVEJTE VARNOU DESKU, POKUD JE JEJÍ POVRCH PRASKLÝ NEBO MÁ TRHLINKY. OKAMŽITĚ SE SPOJTE SE SERVISNÍM ODDĚLENÍM BAUMATIC.

Čištění a údržba

Operace čištění je možno provádět pouze, když je varná deska vychladlá.

Před zahájením vlastního čištění nejprve odpojte spotřebič od elektrické sítě.

Čištění povrchu keramické desky

Jakékoli zbytky čisticích prostředků, které jsou ponechány na povrchu desky, ji poškodí. Jakékoli tyto zbytky je nutno odstranit pomocí vody a malého množství mycí kapaliny.

Abrazivní čističe nebo ostré předměty povrch varné desky poškodí; je jej nutno čistit pomocí vody a malého množství tekutých mycích prostředků.

Je snadnější odstraňovat některé nánosy v době, kdy je varná deska ještě horká, ale je nutno být přitom opatrný a nespálit se o horký povrch.

tó každém použití

○ Očistěte spotřebič pomocí navlhčené látky a malého množství tekutého mycího prostředku.
- Osušte spotřebič otřením jeho povrchu čistou látkou.

Tabulka čištění

Druh usazeniny	Odstranit okamžitě?	Odstranit až po vychladnutí spotřebiče?	Co mám použít pro odstranění nánosů?
Cukr nebo jídlo/tekutiny obsahující cukr	Ano Ne Škrabku		keramické desky
Slabá fólie nebo plast	Ano Ne Škrabku		keramické desky
Rozstříknuté tuky	Ne Ano Škrabku		keramické desky
Vyblednutí barev	Ne Ano Škrabku		keramické desky
Rozstříknutá voda nebo vodní kruhy	Ne Ano Škrabku		keramické desky

tóužití škrabky pro keramickou varnou desku

Škrabka pro čištění keramické varné desky se dodává spolu se spotřebičem. Při používání škrabky pro čištění keramické varné desky je nutno dodržovat následující pokyny:-

o Při čištění je nutno škrabku držet vůči desce pod určitým úhlem.

○ Zbytky se odstraňují opatrným tlačením nožové části škrabky po ploše keramické desky.

o Povrch keramické desky je nutno poté očistit navlhčenou látkou a malým množstvím tekutého mycího prostředku.

- Osušte spotřebič otřením jeho povrchu čistou látkou.

toužití speciálního čisticího prostředku pro keramickou varnou desku

Pro čištění keramické varné desky je možno zakoupit speciální čistící prostředek/kondicionér.

Při používání tohoto čisticího prostředku pro keramické varné desky je nutno dodržovat pokyny výrobce. Měli byste se ubezpečit, že prostředek je vhodný k použití pro Váš spotřebič.

Instalace

Instalace musí být provedena příslušně kvalifikovanou osobou v souladu s platnými verzemi místních předpisů.

• Místní přepisy a Bezpečnostní normy nebo jejich Evropské normy, které je nahrazují.
  ○ Stavebními předpisy
  ○ Stavebními normami
  o tředpisy pro elektrické instalace.
  o tředpisy o elektrické energii při práci.

Umístění

Sousedící nábytek musí odolávat při použití tohoto zařízení minimálnímu nárůstu teploty o 85°C oproti teplotě okolního prostředí místnosti, ve které je spotřebič umístěn.

Tento spotřebič musí být zabudován do kuchyňské jednotky (v závislosti na velikosti) nebo 600 mm nad pracovní plochou, za předpokladu dodržení následujících minimálních vzdáleností:

• 700 mm mezi plochou varné desky a spodní stranou jakékoli horizontální plochy nad deskou.
• 50 mm vůle kolem spotřebiče a mezi plochou varné desky a jakýmkoli hořlavým materiálem.
  o 55 mm vůle mezi zadní stranou desky a zdí, která je za ní.
  ○ V případě, že na levé či pravé straně od spotřebiče je konec linky, je nutné, aby mezi bokem spotřebiče a vertikální příčkou kuchyňské jednotky zůstala mezera minimálně 150 mm.

70 mm Zadní stěna Ventilační mezera Zadní stěna nábytku 5 mm mezera 50 mm (min.)

o DÜLEŽITÉ: Pod spodní částí spotřebiče musí být deska z izolačního materiálu (např. ze dřeva). Mezi spodní částí spotřebiče a touto izolační deskou musí být mezera minimálně 50 mm.

○ Mezi horizontálním dílem kuchyňské linky, který se nachází před varnou deskou, a vertikálním dílem kuchyňské linky musí být mezera 5 mm.

Vybalení spotřebiče

Při vybalení zařízení zkontrolujte, zda byly v obalu dodány následující položky:-

1 varná deska Baumatic
1 Škrabka na keramické varné desky
1 Manuál pro instalaci a pokyny
1 Záruční karta Baumatic
4 fixační držáky
4 fixační šrouby

Instalace spotřebiče

902 510 47 38 490 880

○ Na pracovní ploše vyřízněte otvor o rozměrech podle výše uvedeného výkresu.
- Pokud desku instalujete bez trouby, která by se měla nacházet ve spodní skříňce pod deskou, tak se mezi desku a spodní skříňku musí dát oddělující příčka. Mezi oddělující příčkou a varnou deskou by měla být mezera minimálně 10 mm.
- Pokud si přejete umístit pod varnou desku troubu, je nutné nechat mezi oddělující příčkou a varnou deskou mezeru minimálně 15 mm a dodržet veškeré instalační pokyny stanovené výrobcem.
- Teplo produkované troubou (měřeno na pravé straně spodní části desky), musí být nižší než 60°ť. Jinak by teplo mohlo poškodit ovládací panel desky.

o DÜLEŽITÉ: Dodržte ventilační požadavky spotřebiče uvedené na obrázku níže.

○ Opatrně otočte spotřebič vzhůru nohama a umístěte jej na polštářkovou výplň.
o Těsnící proužek ůA) umístěte po hranách spotřebiče.
○ Ochranná páska musí být po obou stranách odstraněna.
o DÜLEŽITÉ: Nepoužívejte silikonová těsnění pro zapuštění desky do kuchyňské linky. Mohlo by to znesnadnit pozdější vyjmutí spotřebiče, v případě potřeby.

○ Vložte fixační klipsy do děr po stranách spotřebiče (pod úrovní keramické desky).

- Jakmile je umístíte, tlačte vrchní části klipsů dovnitř, proti tělu spotřebiče, dokud nezaklapnou na své místo.

o Jemně vložte desku do otvoru, který jste vyřízli. Potom tlačte na desku do té doby, než se zaklapnou fixační klipsy.

třipojení k elektrické síti

Tento spotřebič musí instalovat kvalifikovaná osoba podle platného vydání místních předpisů a v souladu s pokyny Baumatic.

Před vlastním připojením spotřebiče se ujistěte, že hodnota napájecího napětí, uvedená na typovém štítku, je v souladu s hodnotou napětí Vaší elektrické napájecí sítě.

VAROVÁNÍ: Toto zařízení musí být uzemněno.

○ Tento spotřebič musí být zapojen do výstupu 50 A mající 3 mm izolovaný kontakt, umístěný na lehce přístupném místě, sousedícím se spotřebičem. Neměl by být umístěn nad spotřebičem a ne ve větší vzdálenosti než 1,25 m od spotřebiče.

o Výstup musí být stále přístupný i po umístění trouby do její provozní polohy.

○ Typ kabelu: H05 RRF 3 žíly x 6 mm²

Připojení přívodního kabelu

○ Sítová svorkovnice je umístěna na spodní straně desky a svorky jsou přístupné po odstranění krytu svorkovnice odšroubováním šroubu krytu.

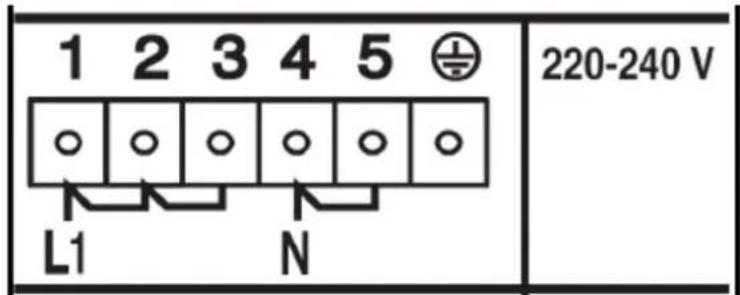

1 2 3 4 5 ⏻ L1 N 220-240 V

○ Mosazná propojka musí být umístěna podle označení na příslušném schématu. Po zapojení použijte vhodný dobrý šroubovák pro důkladné utažení VSECH šroubů připojovacích svorek.

Když se deska poprvé zapne a fungují jen dvě zóny, znova zkontrolujte, zda jsou všechny šrouby přívodních svorek pevně utaženy a zda je propojka bezpečně zajištěna na svém místě. Toto by se mělo provést dříve, než budete kontaktovat servisní oddělení Baumatic.

o DŮLEŽITÉ: Spotřebič NESMÍ být zapojen do zásuvky 16A.

○ Kabel je možno v případě stočit, ale ujistěte se, že po umístění desky není zauzlován nebo někde zachycen. Nutno věnovat pozornost tomu, aby se kabel nedostal do kontaktu s horkými částmi spotřebiče.

Výměna sítového napájecího kabelu

Pokud dojde k poškození síťového napájecího kabelu, je nutno jej nahradit vhodným ekvivalentem.

Sítový napájecí kabel musí být vyměněn při dodržení následujících pokynů:

Vypněte spotřebič ovládacím spínačem

o Otevřete svorkovou krabičku na spodní straně varné desky.

o Vyšroubujte šrouby na svorkovnici, upevňující kabel.

o Vyměňte kabel za nový o stejné délce a podle specifikace na straně 24.

„Zeleno-žlutý ” vodič musí být připojen ke svorce označené . Musí být asi o 10 mm delší, než nabití a nulový vodič.
„Modrý“ nulový vodič musí být připojen ke svorce označené písmenem (N), fázový vodič musí být připojen ke svorce označené písmenem (L).

Můj spotřebič nepracuje správně

○ Varné zóny nepracují nebo se nezapínají.

* Byl zapnut bezpečnostní zámek (informace o tom, jak vypnout bezpečnostní zámek naleznete v kapitole „Bezpečnostní zámek“).
* Byla stlačena současně tlačítka několika varných zón. V jednom okamžiku se musíte dotknout pouze tlačítka jedné zvolené zóny.
* Sepnulo se bezpečnostní vypínání. Chcete-li varnou desku resetovat, stiskněte tlačítko pro výběr zóny.

* Zkontrolujte, zda je sítové elektrické napájení přiváděné ke spotřebiči, správné a funkční. Zkontrolujte sítovou pojistku.

* Hrnce, které používáte, nejsou vhodné pro použití na indukční varné desce.

- Indikátor zbytkového tepla se nerozsvítil poté, co jsem vypnul varnou zónu.ř

* Varná zóna byla zapnuta pouze na krátkou dobu, także její teplota nepřekročila hodnotu 60°C.

* DÜLEŽITÉ: Pokudř varnář zónař jeř pravděpodobněř teplejšíř nežř 60°Cř ař indikátorř zbytkovéhoř teplař seř nerozsvítil,ř měliř bysteř zavolatřdořServisníhořoddělenířBaumaticř

o Po zvolení varné zóny je slyšet bzučivý zvuk. ř

* Toto je normální jev; po zahřátí varné zóny tento zvuk zmizí.

○ Varné zóny změnily barvu.

* Toto můžou způsobit spálené zbytky jídla. Neovlivňuje to funkci desky. Nicméně, zkontrolujte prosím, zda byly instrukce o čištění desky dodrženy.

○ Na desce fungují pouze dvě zóny. ř

* Zkontrolujte, zda jsou šrouby svorkovnice pevně dotaženy mezi spoji.

Kódy poruch

Následujícířkódyřporuchřršerřmohouřrvyskytnoutřrnařrdisplejiřcasovače,ř pokudřjeřproblémřsřfunkčnostířdesky.řř

r

Kód poruchy	Popis Možná příčina	Řešení
ů2 Přehřátí	indukčních cívek	/ Nezbytné	vychladnutí.
ůR03 & nepřetržitý tón	Nepřetržité ovládání desky, ovládací jednotka se po 10 sekundách vypne.	Voda nebo jiná tekutina či předmět se nachází v oblasti ovládacího panelu.	Vyčistit povrch desky.
ůR25	Sekundární napětí je příliš vysoké (primární >300V). Ovládací jednotka po 1 sekundě zhasne a ozve se stálý zvukový signál.	Ovládací jednotka je špatně připojena.	Zapojit do správného napětí.
ůR33	Voda v oblasti ovládacího panelu		Vyčistit.
ůR47	ťhybná komunikace mezi dotykovým ovládáním a indukcí.	Žádná nebo chybná komunikace.	Ujistěte se, že je deska správně zapojena.
U400	Sekundární napětí je příliš vysoké. Ovládací jednotka po 1 sekundě zhasne a ozve se stálý zvukový signál.	Ovládací jednotka je špatně připojena.	Zapojit do správného připojení.
Bliká “H”	Horký hrnec či pánev na ovládací kartě, vadná izolační vrstva na plotýnce		Počkat, dokud se teplota nevrátí do normálu.

DŮLEŽITÉ: Pokud se některý z kódů poruch objeví na displeji časovače, odpojte spotřebič z elektrické sítě a zavolejte Zákaznickou linku Baumatic.

DÜLEŽITÉ: Jestliže Váš přístroj nepracuje správně, měli byste ho odpojit od elektrického zdroje a následně kontaktovat naši servisní linku na čísle 800 185 263.

NESNAŽTE SE PŘÍSTROJ SAMI OPRAVIT.

Spotřebič musí být přístupný tak, aby technik mohl provést náležitou opravu. Jestliže nebude zajištěna dobrá přístupnost ke spotřebiči, technik opravu neprovede.

V případě trvajícího požadavku na opravu ze strany zákazníka, musí být technikovi vydán písemný souhlas s opravou a v tomto případě za poškození způsobené spotřebičem instalovaným v rozporu s tímto návodem odpovídá zákazník.

To se týká i situací, kdy jsou spotřebiče obloženy obkladačkami, utěsněné těsnícím materiálem nebo jsou zepředu zahrazeny dřevěnými překážkami, např. soklem. Dále také v případě, že byla provedena jakákoliv jiná instalace než podle specifikace firmy Baumatic.

DŮLEŽITÉ: Výrobce si vyhrazuje právo drobných změn návodu, vyplývajících z inovačních nebo technologických změn spotřebiče, které nemají vliv na funkci spotřebiče.

Detailní informace o Záručních podmínkách najdete na webových stránkách společnosti Baumatic www.baumatic.cz - www.baumatic.com nebo se obraťte na svého prodejce.

Baumatic ČR spol s.r.o.

Lípová 665

460 01 Liberec 4

Tel:[phone]

www.baumatic.cz

Baumatic®

United Kingdom
